Предисловие 19

ной модели в спецификацию передаются обозначения, наименования и коли-

чество компонентов).

Встроенный в систему чертежно-графический редактор КОМПАС-ГРА-

ФИК обеспечивает эффективную автоматизацию проектно-конструкторс-

ких работ в различных отраслях деятельности. В машиностроении, архитек-

туре, строительстве, составлении планов и схем - везде, где необходимо раз-

рабатывать и выпускать графические и текстовые документы.

Графический редактор позволяет разрабатывать и выпускать различные

документы - эскизы, чертежи, схемы, плакаты и т.д.

КОМПАС-ГРАФИК позволяет работать со всеми типами графических

примитивов, необходимых для выполнения любого построения. К ним отно-

сятся точки, прямые, отрезки, окружности, эллипсы, дуги окружностей и эл-

липсов, многоугольники, ломаные линии, кривые NURBS (в том числе кри-

вые Безье). Разнообразные способы и режимы построения примитивов (нап-

ример, команды создания фасок, скруглений, эквидистант, построения отрез-

ков и окружностей, касательных к объектам и т.п.) избавляют пользователя

от необходимости производить сложные вспомогательные построения. Для

ускорения построений можно использовать локальные системы координат,

разномасштабную сетку и механизм глобальных и локальных объектных

привязок.

В графический документ может быть вставлено растровое изображение

формата BMP, PCX, PCX, JPEG, TIFF.

Одной из самых сильных сторон КОМПАС-ГРАФИК традиционно явля-

ется полная поддержка ЕСКД. Поддерживаются стандартные (соответствую-

щие ЕСКД) и пользовательские стили линий и штриховок. Реализованы все

типы линейных, угловых, радиальных и диаметральных размеров (включая

наклонные размеры, размеры высоты и размеры дуги). Автоматически вы-

полняются простановка допусков и подбор квалитета по заданным предель-

ным отклонениям. Среди объектов оформления - все типы шероховатостей,

линий-выносок, обозначения баз, допусков формы и расположения поверх-

ностей, линии разреза/сечения, стрелки направления взгляда, штриховки,

тексты, таблицы.

Реалистичный режим заполнения граф основной надписи и текста техни-

ческих требований облегчает оформление документа. В комплект поставки

КОМПАС-ГРАФИК входит библиотека стандартных основных надписей

графических документов; возможно создание пользовательских основных

надписей. КОМПАС-ГРАФИК обеспечивает пользователя всеми инстру-

ментами, необходимыми для редактирования чертежа. Можно использовать

операции сдвига, копирования, поворота, масштабирования, симметричного

отображения, деформации, удаления, выравнивания. Поддерживается пере-

нос и копирование объектов через буфер обмена, перетаскивание мышью ха-

рактерных точек объектов.

Возможно создание макроэлементов и именованных групп объектов. При

формировании и изменении чертежа можно использовать ссылки на связан-

ные с ним внешние изображения, которые могут храниться как в отдельных

файлах, так и в специальных библиотеках. Любому графическому объекту

20 Предисловие

можно поставить в соответствие неграфическую информацию (число, текст,

запись, таблицу), называемую атрибутом; объект может иметь любое количе-

ство атрибутов.

Система содержит набор сервисных команд для измерения длин, расстоя-

ний и углов, вычисления массо-центровочных характеристик плоских фигур,

тел выдавливания и вращения.

В системе могут создаваться параметрические изображения, в которых су-

ществуют взаимосвязи между объектами. Примерами взаимосвязей могут

служить параллельность, касание объектов, совпадение их характерных то-

чек, равенство длин отрезков и т.д. Взаимосвязи формируются как при вводе

объектов (автоматически), так и путем вызова специальных команд. Автома-

тическое формирование связей может быть запрещено, любая существующая

связь может быть удалена. Возможно также создание ассоциативных объек-

тов оформления (размеров, штриховок, обозначений шероховатости и т.д.),

«отслеживающих» изменение положения своих базовых примитивов и авто-

матически перестраивающихся в соответствии с ним. Параметрам графичес-

ких объектов (например, длинам, углам, радиусам) могут быть поставлены в

соответствие буквенные переменные. Возможно задание аналитических за-

висимостей (уравнений и неравенств) между этими переменными, и, следо-

вательно, между параметрами объектов.

Печать разработанных документов может выполняться на любых устрой-

ствах (принтерах или плоттерах), поддерживаемых Windows. Реалистичное

изображение документов в режиме предварительного просмотра позволяет

скомпоновать на поле вывода и распечатать одновременно несколько доку-

ментов. Обеспечена гибкая настройка всех параметров печати.

Текстовый редактор системы позволяет выпускать различные текстовые

документы - расчетно-пояснительные записки, технические условия,

инструкции и т. д.

При работе с текстовым документом доступны все основные возможности,

являющиеся де-факто стандартом для современных текстовых редакторов:

работа с растровыми и векторными шрифтами Windows, выбор параметров

шрифта (размер, наклон, начертание, цвет и т.д.), выбор параметров абзаца

(отступы, межстрочный интервал, выравнивание и т.д.), ввод специальных

знаков и символов, надстрочных и подстрочных символов, индексов, дробей,

вставка рисунков (графических файлов КОМПАС), автоматическая нумера-

ция списков (в том числе с различными уровнями вложенности) и страниц,

поиск и замена текста, формирование таблиц. Возможно создание стилей

текста и стилей оформления текстового документа и быстрое форматирова-

ние документа с использованием этих стилей. Часто встречающиеся фраг-

менты текста могут быть сохранены для последующего быстрого ввода. Пре-

дусмотрена возможность автоматической замены ошибочно введенных лати-

нских символов на кириллические и наоборот.

Функции текстового редактора доступны не только при создании отдель-

ных текстовых документов, но и при вводе любого текста в графическом до-

кументе (например, при создании технических требований, таблиц, техноло-

гических обозначений).

Предисловие 21

Модуль проектирования спецификаций системы позволяет выпускать

разнообразные спецификации, ведомости и прочие табличные документы.

Многие функциональные возможности модуля разработки спецификаций

заимствованы из логики и технологии разработки «бумажных» специфика-

ций.

При заполнении документа на экране пользователь видит стандартную

таблицу спецификации и может вводить данные непосредственно в ее графы.

Спецификация также может быть ассоциативно связана со сборочным

чертежом и трехмерной моделью сборки.

Возможна автоматическая передача данных из чертежа или модели в спе-

цификацию или из спецификации в подключенные к ней документы. Из спе-

цификации в чертеж передаются номера позиций компонентов сборки (стан-

дартных изделий, деталей и т.д.). Из сборочного чертежа в спецификацию пе-

редаются номера зон, в которых расположено изображение соответствующих

компонентов сборки. Из моделей деталей и сборочных единиц в специфика-

цию передаются наименование, обозначение, масса и другие данные.

Если в сборочный чертеж вставлены изображения стандартных элементов

из машиностроительной библиотеки системы, то информация о них переда-

ется в спецификацию.

Строки спецификации могут быть связаны с графическими объектами в

сборочном чертеже и компонентами трехмерной модели сборки. При нали-

чии таких связей в спецификации можно включить режим, в котором систе-

ма выделяет в чертеже или модели объекты, относящиеся к выделенной стро-

ке спецификации. Спецификацию можно настроить таким образом, чтобы

при удалении ее строки происходило и автоматическое удаление соответ-

ствующих объектов из сборочного чертежа или модели сборки.

Модуль проектирования спецификаций поддерживает заполнение разде-

лов и подразделов, а также стандартную сортировку строк в них. Особен-

ностью спецификации системы является возможность создавать и заполнять

разделы в произвольной последовательности. Система автоматически распо-

лагает разделы и строки в стандартной последовательности. Правила сорти-

ровки строк по умолчанию соответствуют стандарту, но при необходимости

могут быть изменены пользователем.

Разнообразие параметров и настроек, в особенности возможность исполь-

зовать произвольный бланк, позволяет создавать не только спецификации в

соответствии с ГОСТом. Механизмы модуля разработки спецификаций под-

ходят для работы с различными ведомостями, перечнями, каталогами и спис-

ками -строки можно нумеровать, сортировать, связывать с документами и

графическими объектами и т.д.

Комбинируя различные настройки спецификации, можно создавать ведо-

мости спецификаций, ведомости ссылочных документов, ведомости покуп-

ных изделий, таблицы соединений и прочие документы.

Книга состоит из семи глав.

Первая глава знакомит читателей с интегрированной средой системы

КОМПАС-ЗБ V7. В ней рассмотрены основные понятия и определения,

структура системы. Приведено описание главного меню и основных окон

22 Предисловие

системы. В этой главе подробно описываются выпадающие и всплывающие

меню и их назначения, а также панели инструментов.

Вторая глава посвящена основам работы в системе в режиме создания эс-

киза. На конкретных примерах показаны разные способы создания эскизов.

Изложение основ производится на многочисленных примерах.

В третьей главе излагаются различные методы создания простых и слож-

ных деталей, различных видов и чертежей. На конкретных примерах показа-

ны разные способы создания моделей деталей.

В четвертой главе подробно излагаются основы работы с чертежами. На

конкретных примерах показаны способы создания чертежей.

В пятой главе подробно рассмотрены вопросы оформления чертежей. На

конкретных примерах показано оформление документации.

Шестая глава посвящена сборкам и созданию спецификаций.

Седьмая глава посвящена созданию листовых деталей. Рассмотрены

вопросы создания листового тела с замкнутым и разомкнутым эскизами,

создание сгиба по ребру и линии и ряд других задач.

Книга содержит большое количество рисунков, иллюстрирующих интег-

рированную среду KOMITAC-3D V7.

Автор далек от мысли, что книга лишена недостатков и с благодарностью

примет все замечания и предложения по ее улучшению, которые просит нап-

равлять по адресу: dm@dmkpress.ru, keml@mail.ru.

Глава 1

Общее описание системы

1.1. Новые возможности

системы КОМПАС-ЗР 23

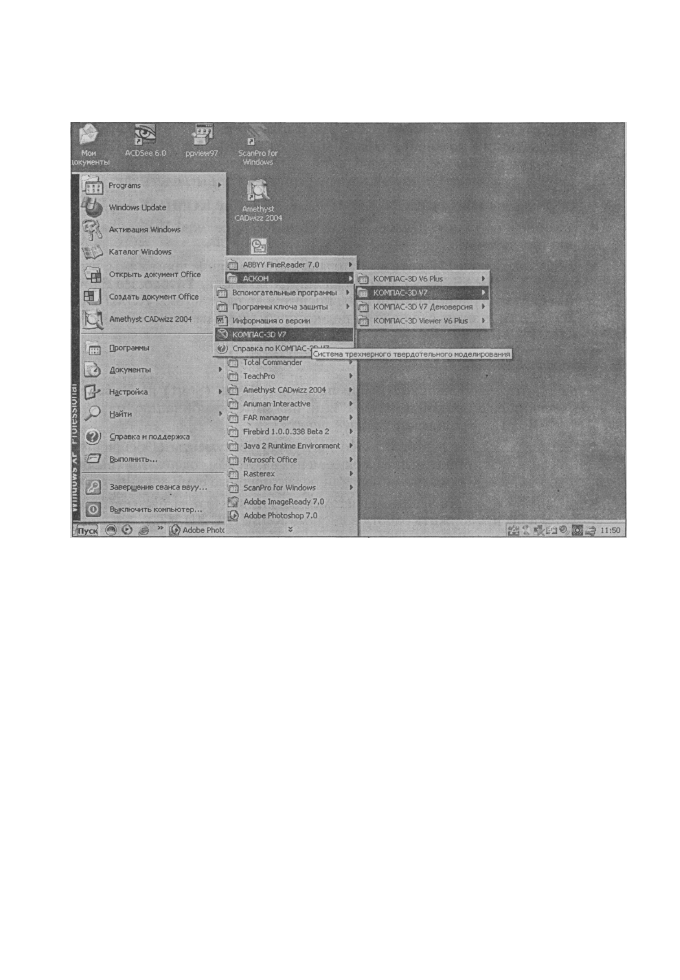

. , 2 . Запуск системы

KOMI1AC-3D V7 30

1.3. Структура и режимы работы

1.4. Интерфейс системы

KOMI1AC-3D V7 35

1.5. Система меню 44
1.6. Общие выпадающие

меню 46

1.7. Основные панели

инструментов 54

1.8. Основные понятия

и определения 75

1.9. Основные операции

с документами ..84

1.10. Создание модели детали 90
1.11. Изменение масштаба

из' ия 107

1.12. Рабочие среды системы 110
1.13. Настройка интерфейса

истемы ,119

1.14. Библиотеки системы 124

24 Общее описание системы

Система KOMITAC-3D V7 (КОМПлекс Автоматизированных Систем
конструкторско-технологической подготовки производства) является пос-

ледней версией системы САПР, созданной фирмой АСКОН, одной из лиди-

рующих фирм в области разработки систем автоматизированного проектиро-
вания в нашей стране. При создании новой версии удалось примерно вдвое

повысить производительность работы системы. KoMnac-3D - многооконная
и многодокументная система. В ней могут быть одновременно открыты окна
всех типов документов - моделей деталей и сборок, чертежей, фрагментов,
текстовых, графических документов и спецификаций. Каждый документ мо-
жет быть отображен в нескольких окнах.

1.1. Новые возможности системы

КОМПАС-ЗО

7.7./. Трехмерное моделирование

В версии V6:

• усовершенствован процесс отображения трехмерных моделей: увели-

чена скорость формирования изображения и «плавность» вращения
модели;

• в командах наложения сопряжений добавлена опция Ориентация, поз-

воляющая сразу в процессе наложения сопряжения задать взаимную
ориентацию сопрягаемых компонентов;

• доработана операция Округление: появилась опция Автоопределение

сохранения кромки. Она позволяет включить автоматический выбор
способа построения скругления в случаях его пересечения с соседними
гранями;

• появилась возможность указывать проекционную или вспомогатель-

ную плоскость в качестве опорной для построения отверстия (опера-
ция Отверстие). Кроме того, возможна смена направления построения
отверстия;

• в операциях создания массивов элементов деталей появилась опция,

позволяющая создавать геометрический массив - массив, при форми-
ровании которого копируются только грани и ребра элементов;

• при создании массивов элементов деталей по сетке появилась возмож-

ность задавать направление осей сетки указанием объектов (ребер, осей
и т.д.);

• появилась возможность использования импортированной поверхности

в качестве поверхности отсечения. В связи с этим операция Сечение

плоскостью переименована в Сечение поверхностью;

• ориентация Изометрия заменена вариантами Изометрия XYZ, Изо-

метрия YZX, Изометрия ZXY.

Новые возможности системы KOMflAC-3D 25

В версии V7:

• появилась возможность моделирования деталей, полученных из листо-

вого материала с помощью гибки. Кнопки для вызова команд создания
и редактирования листовых деталей расположены на новой инструмен-

тальной панели Элементы листового тела:

• создание листовой детали начинается с построения листового тела. К

нему добавляются элементы листового тела: сгибы, пластины, отверс-

тия, вырезы;

• к листовой детали можно приклеивать формообразующие элементы

любого типа и вырезать из нее формообразующие элементы. Кроме то-

го, к листовой детали можно добавлять конструктивные элементы

(скругления, фаски, ребра, отверстия и т.п.). Для листового тела, плас-

тин, отверстий и вырезов доступны операции копирования;

• сгибы, имеющиеся в листовой детали, могут отображаться как в согну-

том, так и в исходном состоянии. Управление состоянием сгибов осу-
ществляется пользователем;

• возможно замыкание смежных углов листовой детали;
• имеется возможность показа листовой детали в развернутом состоя-

нии. Это специальный режим отображения, в котором выбранные

пользователем сгибы показываются согнутыми, а остальные - разогну-

тыми. Переход в режим развертки возможен после настройки парамет-

ров развертки - выбора сгибов, которые должны оставаться согнутыми;

• ассоциативные виды листовой детали в чертеже создаются так же, как

и ассоциативные виды обычной детали. При этом, если в листовой де-

тали настроены параметры развертки, то в чертеже возможно формиро-

вание изображения развертки этой детали;

• появилась команда Заплатка, позволяющая создать поверхность, огра-

ниченную замкнутой последовательностью ребер и/или контуров, на-

ходящихся в одной плоскости или на одной поверхности;

• доработана команда Массив вдоль кривой. Появились возможности

ручного указания начальной точки копирования, если траектория
замкнута, и управления способом выбора базовой точки копирования
элементов и компонентов;

• появился новый тип отображения моделей - полутоновое с каркасом;
• показ фона с градиентным переходом теперь возможен при любом типе

отображения модели;

• в контекстом меню компонента сборки в Дереве построения появи-

лись команды Включить фиксацию и Отключить фиксацию, которые

позволяют, соответственно, зафиксировать выбранные компоненты

сборки, т.е. запретить их перемещение в системе координат сборки, или

отменить фиксацию ранее зафиксированных компонентов сборки.

Справа от пиктограмм зафиксированных компонентов в Дереве пост-

роения отображаются буквы ф в круглых скобках (ф).

26 Общее описание системы

//7.2. Графические документы

В версии V6:

• поддерживается вставка OLE-объектов;
• усовершенствована вставка в документы растровых изображений.

В версии V7: II

• появилась возможность управления порядком отрисовки графических

объектов;

• усовершенствована технология работы с растровыми объектами;
• появилась возможность настройки редактирования растровых объек-

тов, включенных в документ;

• изменен внутренний формат хранения внедренных растровых объектов.

Это позволило значительно уменьшить объем дискового пространства,

занимаемый документами с внедренными растровыми объектами;

• увеличен предельный размер растровых изображений, вставляемых в

КОМПАС-документы;

• при создании вида с разрывом появилась возможность использования

волнистой линии разрыва;

• при выборе такого типа линии, а также линии с изломом на Панели

свойств становится доступно поле Амплитуда, max. Амплитуда - это
отклонение линии с изломом или волнистой от средней линии.

• можно задать по умолчанию максимальную амплитуду. Это произво-

дится в диалоговом окне настройки линии разрыва;

• доработан геометрический калькулятор:
• появилась команда Диаметр;
• после вызова любой команды геометрического калькулятора изменяет-

ся вид Панели свойств: удаляются все вкладки текущей команды и по-
является вкладка выбранной команды геометрического калькулятора;

• появилась возможность настройки отрисовки засечек и стрелок разме-

ров высоты;

• появилась возможность создания обычной засечки и засечки с накло-

ном влево на концах простых линий-выносок;

• появилась возможность создания засечки с наклоном влево при проста-

новке обозначений шероховатости на полке линии-выноски;

• при использовании линий-выносок с засечками выноска не продолжа-

ется за засечку;

• в диалоговом окне настройки фильтров вывода на печать можно уста-

новить вывод OLE-объектов рамками, а также включить или отклю-
чить печать обозначений изменений и выносных элементов;

Новые возможности системы KOMFIAC-3D 27

• в диалоговом окне настройки параметров нового вида появилась вклад-

ка Линии, позволяющая настроить отрисовку ассоциативных видов;

• в диалоговом окне настройки упрощенной отрисовки можно включить

вывод вместо OLE-объектов их габаритных прямоугольников;

• появилась возможность восстановления связи между чертежом,

содержащим ассоциативные виды модели и этой моделью. Если

при открытии чертежа не обнаруживается изображенная в нем мо-

дель, то на экране появляется диалоговое окно, позволяющее изме-

нить ссылку на модель, проигнорировать ее или отказаться от отк-

рытия чертежа;

• появилась возможность переноса объектов на погашенные и фоновые слои.

/.7.3. Общие усовершенствования

В версии V6:

• реализована запись документов в растровые форматы BMP, TIFF, GIF,

JPEG, PNG, TGA (по команде Сохранить как...);

• появилась возможность создания документов по шаблонам.

В версии V7:

• проведена оптимизация системы KOMITAC-3D V7 для использования

на ПК с процессорами Intel. Наибольший прирост производительности
при работе с оптимизированной системой наблюдается во время пере-
строения деталей на компьютерах с процессором Intel Pentium 4;

• увеличена скорость открытия сборок;
• появилась возможность сохранения настроек рабочего окна. При вклю-

ченном сохранении создается файл *.dsk, содержащий информацию о

состоянии рабочего окна;

• для размещения файлов конфигурации (*.cfg, *.prj, *.dsk) и обращения

к системным папкам (Sys, Libs и т.п.) по умолчанию (при отсутствии
файла Kompas.ini или отсутствии в нем необходимых сведений) ис-
пользуется инфраструктура операционной системы Windows 2000/XP
(системная папка «Documents and settings» и ее подпапки);

• появилась возможность просмотра текущих путей к конфигурацион-

ным файлам и системным папкам. Эти пути могут быть записаны в

файл Kompas.ini;

• в файлах профилей, помимо настроек рабочего окна, возможно сохра-

нение настроек системы и новых документов. Перед применением про-

филя можно указать, какую именно из трех групп настроек требуется

применить. Опции, управляющие сохранением и применением профи-

ля, расположены в диалоговом окне Профили пользователя.

• появилась возможность настройки точности отображения чисел и вы-

бора единиц измерения углов. При необходимости единицы измерения

28 Общее описание системы

углов можно выбрать в процессе работы (без активизации настроечно-
го диалога). Для этого следует воспользоваться контекстным меню на
свободном месте любой вкладки Панели свойств;

• появилась возможность настройки общих свойств новых документов;
• при просмотре содержимого папок в Проводнике Windows 2000/ХР в

режиме «Таблица» появилась возможность включения столбца Вер-
сия. В нем отображается номер версии системы КОМПАС, в которой
был записан КОМПАС-документ.

7.7,4. Пользовательский интерфейс

В версии V6:

• реализованы перемещаемые панели инструментов;
• возможно изменение состава команд на панелях и в главном меню;
• возможно добавление пользовательских панелей;
• введена Компактная панель - панель, на которой размещается множе-

ство кнопок переключателей и соответствующая инструментальная па-
нель для активизированной кнопки переключателя;

• возможна настройка клавиш-ускорителей для вызова команд;
• введена Панель свойств. Режим работы и положение Панели свойств

можно менять. В зависимости от размещения Панели свойств ее эле-
менты располагаются в столбец или в строку.

В версии V7:

• появилась Стартовая страница;
• в меню Справка добавлена команда КОМПАС в Интернете. После ее

вызова на экране появляется подменю, содержащее следующие команды:
- сайт компании АСКОН;

- сайт Службы технической поддержки;
- Форум пользователей систем КОМПАС;

• удален заголовок Панели свойств, отображавшийся при ее горизон-

тальном расположении, что увеличивает полезную площадь экрана;

• диалоги открытия и сохранения файлов приведены к стандарту

Windows 2000: появилась область, содержащая значки мест на компью-
тере или в сети (пример...);

• появилась возможность настройки количества файлов в списке послед-

них открывавшихся;

• появилась возможность настройки цветов отображения элементов до-

кумента и системы;

• появилась возможность работы с закладками документов.

Новые возможности системы KOMF1AC-3D 29

7. /.5. Работа с переменными

• В окне переменных теперь отображаются:

- числовые параметры сопряжений компонентов сборки;
- параметр Направление уклона для операции уклона граней;
- параметр Положение для касательной плоскости;
- параметр Угол для нормальной плоскости.

7.7.6. Текстовый процессор

В версии V7:

• усовершенствован процесс настройки границ ячеек в таблицах. Управ-

ление отображением и стилем линий возможно с помощью новых эле-

ментов инструментальной панели Таблицы и границы или диалога
настройки границ;

• появилась возможность отображения отключенных границ ячеек таблицы;
• создание новой строки внизу таблицы теперь возможно путем нажатия

клавиши <ТаЬ> при нахождении курсора в крайней позиции правой
нижней ячейки.

7.7.7. Конструкторская библиотека

В версии V7:

• появилась новая компактная инструментальная панель Конструкторс-

кая библиотека. Она доступна, если соответствующая библиотека
подключена к системе KOMI1AC-3D V7;

• в документ-спецификацию можно вставлять объекты, соответствую-

щие элементам Конструкторской библиотеки. Для вставки объекта не-
обходимо запустить из библиотеки команду создания нужного элемен-
та, настроить его параметры в появившемся диалоге и нажать кнопку
ОК. Объект спецификации, содержащийся в этом элементе, будет до-
бавлен в.соответствующий ему раздел спецификации. На экране поя-
вится запрос на добавление следующего объекта.

7.7.8. Прикладная библиотека КОМПАС

В разделе Прочие операции появилась команда Скрыть выделенные объек-

ты. После первого вызова этой команды в текущем фрагменте или виде чер-
тежа создается новый слой с очередным номером и с именем Скрытые объ-
екты. На этот слой переносятся выделенные объекты документа, после чего
слой гасится. При повторных вызовах команды выделенные объекты перено-
сятся на этот же слой.

30 Общее описание системы

1.1.9. Импорт и экспорт

В версии V6:

• реализован экспорт трехмерных моделей в формат VRML;
• при импорте трехмерных моделей из формата IGES реализована

«сшивка» поверхностей (если в исходном файле существуют поверх-

ности, образующие замкнутую область, то после импорта образуется

тело, ограниченное этими поверхностями).

В версии V7:

• Усовершенствован экспорт КОМПАС-документов в форматы DWG и

DXF:
- при записи слоев сохраняются присвоенные им имена;
- возможно объединение слоев с одинаковыми параметрами в один

слой;

- возможен выбор цветов элементов и макроэлементов (установлен-

ный для слоя или установленный для объекта);

- основная надпись теперь передается в системный слой документа

AutoCAD;

- многослойный макроэлемент преобразуется в многослойный блок

AutoCAD с учетом слоев;

• Доступен экспорт в формат KOMIIAC-3D V6 Plus.

1.2. Запуск системы KOMI1AC-3D V7

Запуск системы KOMI1AC-3D V7 может быть осуществлен несколькими
способами. Здесь описываются способы запуска системы KOMITAC-3D V7 в
операционной системе MS Windows XP.

Первый способ:

• щелкните на Рабочем Столе операционной системы левой кнопкой

мыши по кнопке Пуск (Start), расположенной в левом нижнем углу ра-

бочего стола, или нажмите комбинацию клавиш Ctrl+Esc. Появится

всплывающее меню;

• щелкните в всплывающем меню по пункту Программы (Programs). По-

явится следующее всплывающее меню;

• щелкните в следующем всплывающем меню по пункту АСКОН. Поя-

вится следующее всплывающее меню;

• щелкните в следующем всплывающем меню по пункту КОМПАС-ЗО

V7. Появится следующее всплывающее меню;

• щелкните в следующем всплывающем меню по пункту КОМПАС-ЗВ V7.

Последовательность вызова пунктов меню для запуска системы КОМ-

ПАС-ЗО V7 показана на (рис. 1.1);

Запуск системы КОМПАС-ЗР V7 31

Рис. 1.1. Последовательность вызова пунктов меню для запуска системы

КОМПАС-ЗйУ7

Второй способ:

• откройте любой файловый менеджер и найдите в нем любой файл с

расширениями, используемыми в системе КОМПАС-ЗБ V7;

• щелкните по нему дважды мышью. Через некоторое время произойдет

запуск системы.

Третий способ:
• найдите на Рабочем Столе операционной системы ярлык системы

KOMITAC-3D V7, если он установлен, и щелкните по нему левой кноп-

кой мыши.

Для установки на Рабочем Столе операционной системы ярлыке системы

KOMnAC-3D V7:

• щелкните на Рабочем столе операционной системы правой кнопкой

мыши. Появится контекстное меню;

• щелкните в контекстном меню по пункту Создать. Появится всплыва-

ющее меню;

• щелкните в всплывающем меню по пункту Ярлык. Появится диалого-

вое окно Создание ярлыка;

32 Общее описание системы

• укажите в текстовом поле полное имя файла системы КОМ П AO3D V7

или щелкните по кнопке Обзор (Browse) и выберите нужный файл,

воспользовавшись мини-проводником. Если система KOMIIAC-3D V7

записана на диске D:, то полное имя файла может выглядеть так
D:\Program Files\ASCON\KOMPAS-3D V7\Bin\KOMPAS.exe

• щелкните по кнопке Далее. Появится диалоговое окно Выбор назва-

ния программы:

• в текстовом поле Введите имя ярлыка дайте название программы, нап-

ример, KOMPAS-3D V7, а затем щелкните по кнопке Готово. На Рабо-

чем столе операционной системы появится ярлык системы КОМПАС-

3D V7 в виде знака с буквой К, под которым будет название системы -

KOMPAS-3D V7.

Четвертый способ:

• щелкните левой кнопкой мыши по кнопке Пуск (Start) на Рабочем

Столе операционной системы или нажмите комбинацию клавиш

Ctrl+Esc. Появится всплывающее меню;

• щелкните в всплывающем меню по пункту Документы (Documents).

Появится следующее всплывающее меню, в котором содержатся ссылки

на последние просматриваемые или редактируемые вами документы;

• щелкните в данном всплывающем меню по имени файла, с которым вы

хотели бы продолжить работу в системе KOMIIAC-3D V7.

Этот способ обеспечивает наиболее быстрый доступ к нужному вам файлу.

Пятый способ:

• щелкните левой кнопкой мыши по кнопке Пуск (Start) на Рабочем

Столе операционной системы или нажмите комбинацию клавиш

Ctrl+Esc. Появится всплывающее меню;

• щелкните в всплывающем меню по пункту Выполнить (Run). Появит-

ся Диалоговое окно Запуск программы;

• введите в текстовое поле открыть полное имя исполняемого файла сис-

темы. Оно может выглядеть так
D:\Program Files\ASCON\KOMPAS-3D V7\Bin\KOMPAS.exe
или щелкните по кнопке Обзор (Browse) и выберите нужный файл,

воспользовавшись мини-проводником;

• щелкните по кнопке ОК.

В результате запуска системы появится диалоговое окно Вид приложе-

ния, показанное на рис. 1.1_1.

Установите флажок напротив используемого вами приложения, напри-

мер, Microsoft Office XP, а затем по кнопке ОК. Чтобы диалоговое окно Вид

приложения при последующих запусках системы не появлялось, щелкните

по окошечку Показывать этот диалог при запуске, чтобы убрать из него фла-

жок (галочку).

Структура и режимы работы системы KOMFIAC-3D V7 33

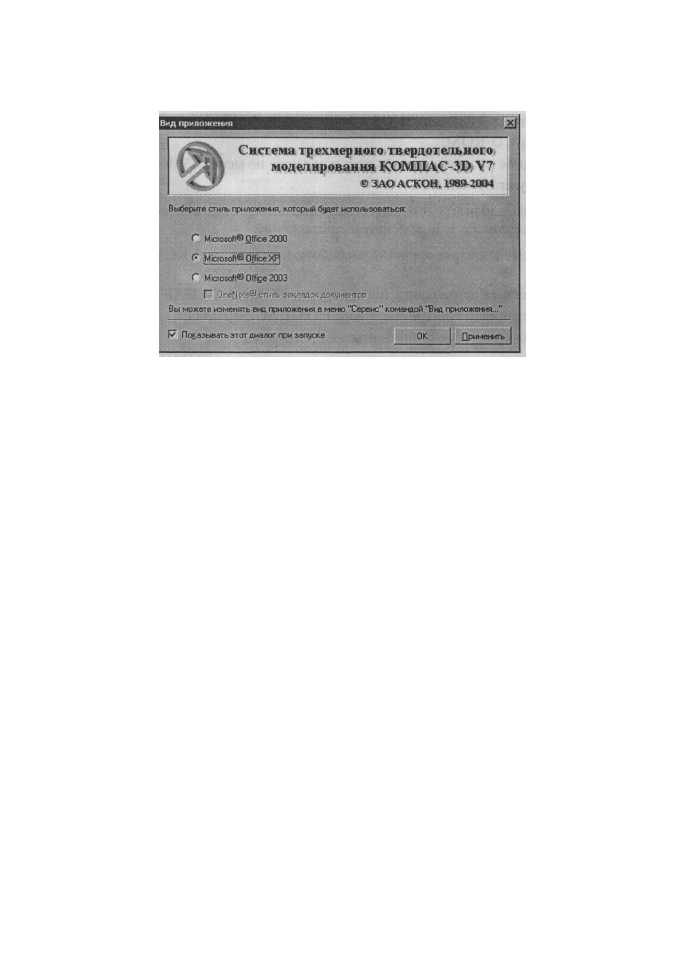

Рис. ].]__]. Диалоговое окно Вид приложения

1.3. Структура и режимы работы

системы КОМПАС-Зй V7

Система KOMIIAC-3D V7 включает в себя три основные компоненты:

• систему трехмерного твердотельного моделирования KOMIIAC-3D;
• чертежно-графический редактор КОМПАС-ГРАФИК;
• систему проектирования спецификаций.

Система трехмерного твердотельного моделирования KOMIIAC-3D пред-

назначена для создания трехмерных ассоциативных моделей отдельных дета-

лей и сборочных единиц, содержащих как оригинальные, так и стандартизо-

ванные конструктивные элементы.

Чертежно-графический редактор КОМПАС-ГРАФИК предназначен для

автоматизации проектно-конструкторских работ в машиностроении, архи-
тектуре, строительстве, составлении планов и схем - везде, где необходимо
разрабатывать и выпускать чертежную и текстовую документацию.

Система проектирования спецификаций предназначена для выпуска раз-

нообразных спецификаций, ведомостей и прочих табличных документов.

Для эффективного функционирования системы КОМПАС-ЗБ V7 необхо-

дим компьютер, удовлетворяющий следующим системным требованиям:

Система KOMnAC-3D V7 предназначена для использования на персо-

нальных компьютерах типа IBM PC, работающих под управлением русскоя-
зычной (локализованной) либо русифицированной версии операционных
систем MS Windows 98/ME/NT/2000/XP.

Минимально возможная конфигурация компьютера предполагает:

• процессор Pentium с тактовой частотой 100 МГц и выше;
• оперативная память 64 Мб;

34 Общее описание системы

• графический адаптер SVGA с видеопамятью 1024 Кб;
• привод CD-ROM;
• свободное пространство на жестком диске не менее 45Мб;
• манипулятор «мышь».

Кроме того, для этой системы разработано и продолжается разработка раз-

личных специализированных систем-приложений:

• инструментальные средства разработки приложений КОМПАС-МАС-

ТЕР;

• система проектирования тел вращения КОМПАС-SHAFT Plus;
• система проектирования пружин КОМПАС-SPRING;
• система проектирования металлоконструкций;
• система управления проектами в рабочих группах КОМПАС-МЕНЕД-

ЖЕР;

• различные библиотеки:

- машиностроительная библиотека;
- библиотека элементов гидравлических и пневматических схем;
- библиотека элементов электрических схем;
- библиотека элементов кинематических схем;

- архитектурно-строительная библиотека;
- библиотека поддержки форматов DXF и DWG;
- библиотека поддержки форматов IGES;
- пакет библиотек «Элементы химических производств»;

- пакет библиотек «Элементы инженерных коммуникаций»;
- пакет библиотек «Электроснабжение»;
- пакет библиотек «Автоматизация технологических процессов»;
- пакет библиотек «Коммутационные устройства»;
- библиотек трубопроводной арматуры;

- библиотека конструкционных материалов;
- и другие.

Система КОМПАС-ЗБ V7 - это улучшенная интегрированная среда про-

ектирования, которая имеет свой собственный набор окон и меню. Структур-

но система меню представляет собой иерархическую систему меню. Она сос-

тоит из главного меню и большого набора выпадающих и всплывающих ме-

ню (подменю). Вид окна и режим работы системы зависит от вида документа

и решаемых задач, с которым работает пользователь.

Система КОМПАС-ЗБ V7 имеет шесть режимов работы: Чертеж, Фраг-

менты, Текстовый документ, Спецификация, Деталь, Сборка.

Режим создания чертежа - это режим (тип файла *.cdw) создания дву-

мерных видов деталей и узлов, а также нанесения контрольных размеров и
