Интерфейс системы KOMFIAC-3D V7 35

пояснительных элементов. Чертеж в этом режиме оформляется рамкой и ос-
новной надписью.

Режим создания фрагмента - это режим (тип файла *.frw), в котором от-

сутствуют объекты оформления (нет рамки, основной надписи, знака неука-
занной шероховатости и технических требований). Он идеально подходит
для хранения изображений, которые не нужно оформлять как лист чертежа

(эскизные прорисовки, разработки и т. д.).

Режим создания детали - это режим (тип файла *.m3d) создания трехмер-

ных моделей деталей.

Режим создания сборки - это режим (тип файла *.a3d) создания трехмер-

ных моделей сборок на основе деталей.

Режим создания текстового документа ~ это режим (тип файла *.kdw), в

котором создаются текстово-графические документы. В таком документе по-
мимо собственно текстовой части могут быть вставлены таблицы и графичес-
кие иллюстрации (чертежи и фрагменты). Текстово-графический документ,
как и чертеж, оформляется рамкой и основной надписью.

Режим создания спецификации - это режим (тип файла *.spw), в котором

создаются документы-спецификации.

1.4. Интерфейс системы КОМПАС-ЗО V7

После установки, запуска системы КОМП AC-3D V7 и выбора вида приложе-
ния появится Стартовая страница, показанная на рис. 1.2.

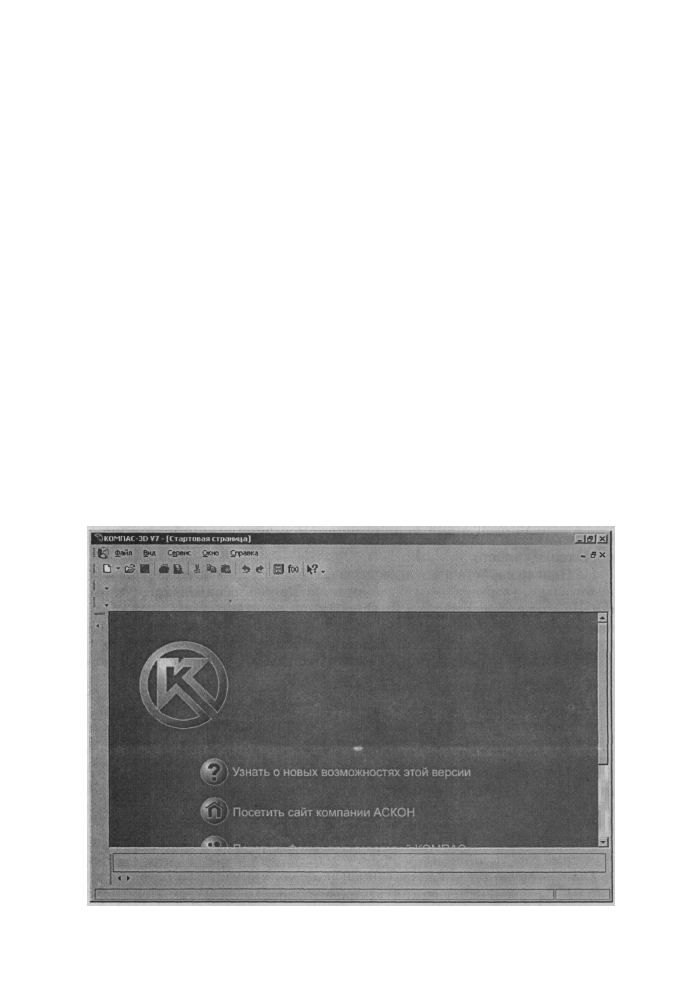

РИС. 1.2. Стартовая страница системы KOMFIAC-3D V7

36 Общее описание системы

Стартовая страница позволяет:

• Узнать о новых возможностях версии;
• Посетить сайт компании АСКОН;
• Посетить форум пользователей КОМПАС;
• Написать письмо в Службу технической поддержки;
• Посетить сайт Службы технической поддержки.
Многими своими элементами стартовая страница системы KOMnAC-3D

V7 очень похожа на окна многочисленных приложений под WINDOWS. В

верхней строке дается название и номер версии системы - KOMIIAC-3D V7.

Во второй строке располагаются пункты главного меню. В третьей строке

располагается панель инструментов Стандартная, которая практически при-

сутствует во всех окнах системы в различных режимах работы с большим или

меньшим набором кнопок вызова общих команд. В четвертой и пятой строках

зарезервировано место для панелей инструментов соответственно Вид и Те-

кущее состояние.

В середине экрана располагается рабочая область - окно документа, в ко-

торой располагаются по мере надобности те или иные документы: эскиз, мо-

дель (детали, сборки), графический документ (чертеж, фрагмент), текстовый

документ или спецификация.

В левой части по умолчанию зарезервировано место для Компактной па-

нели. Если Компактную панель переместить в нижнюю часть экрана, что бо-

лее предпочтительно, то при следующем открытии системы, она будет распо-

лагаться именно в этом месте. Ниже рабочей области зарезервировано место

для Панели свойств.

На Панели свойств в левой ее части (верхней), если она располагается го-

ризонтально, (вертикально) располагается Панель специального управле-

ния. На этой панели расположены кнопки, с помощью которых выполняются

специальные действия, такие как Создание объекта, Прерывание команды

и т. д. Набор кнопок зависит от выполняемой команды.

Самая нижняя строка экрана - Строка сообщений. В этой строке может быть:

• краткая информация о том элементе экрана, к которому подведен кур-

сор;

• сообщение о том, ввод каких данных ожидает система в данный момент.
• краткая информация по текущему действию, выполняемому системой.
Строка сообщений это основной помощник и советчик в текущей ситуа-

ции. Приучите себя постоянно отслеживать появляющиеся сообщения в дан-

ной строке. Это поможет Вам адекватно реагировать на запросы и сообщения

системы и избежать ошибок при выполнении тех или иных действий.

Система KOMI1AC-3D V7 включает стройную систему меню, зависящую

от режима работы системы.

Главное меню служит для вызова выпадающих меню. Набор пунктов глав-

ного меню располагается во второй строке главного окна системы и зависит от

режима работы системы и документа, с которым работает пользователь.

Интерфейс системы КОМПАС-ЗР V7 37

Рис. 1.3. Выпадающее меню
пункта главного меню Файл

Стартовой страницы

После запуска системы главное меню имеет

минимальное число пунктов меню.

Выпадающее меню пункта главного меню

Файл Стартовой страницы показано на рис. 1.3.

Выпадающее меню пункта Файл Стартовой

страницы включает только три пункта, а за ни-

ми, если ранее работали в системе, имена девяти

последних файлов, с которыми работал пользо-

ватель.

Если щелкнуть левой кнопкой мыши по

пункту Создать или нажать комбинацию кла-

виш Ctrl+N, появится диалоговое окно Новый документ, предназначенное

для выбора нужного вам документа и соответственно режима работ системы.

Вид диалогового окна определяется пользователем. Так документы, предс-

тавляемые в этом диалоговом окне, могут быть изображены-в различных ви-

дах. В виде Крупных значков, Мелких значков или Списка. Это зависит от

нажатой кнопки в диалоговом окне, расположенной в верхнем левом углу.

Первой кнопке соответствуют Крупные значки, второй — Мелкие значки,

третьей — Список. На рис. 1.4 показано диалоговое окно Новый документ с

открытой вкладкой Новые документы с представлением документов в виде

Крупных значков.

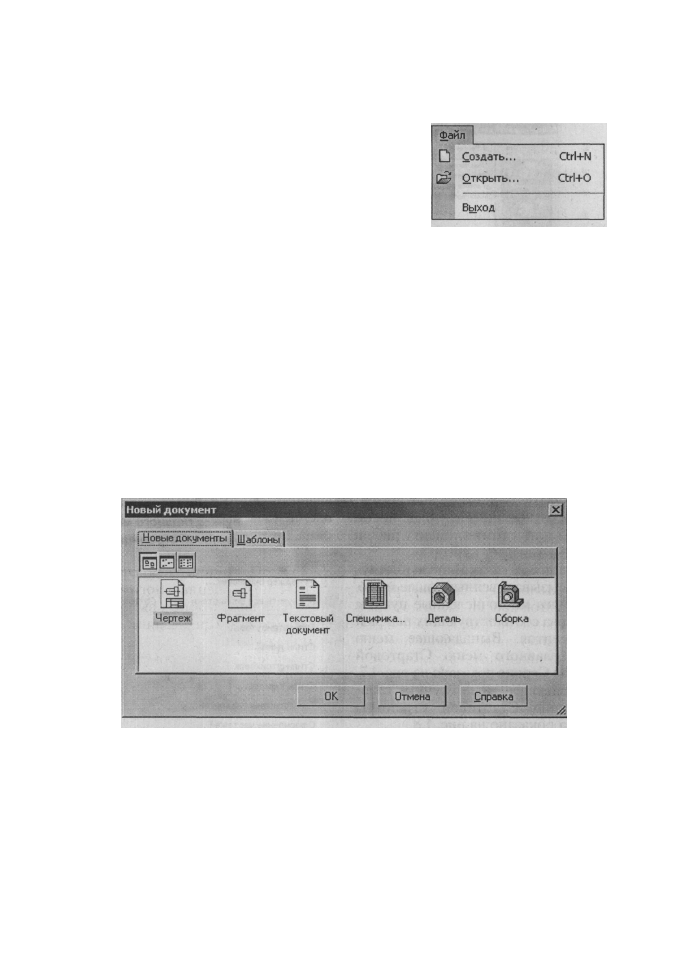

Рис. 1.4. Диалоговое окно Новый документ с открытой вкладкой Новые документы

с представлением документов в виде Крупных значков

Если щелкнуть в выпадающем меню по пункту Открыть или нажать ком-

бинацию клавиш Ctrl+O, то появится диалоговое окно Выберите файлы для

открытия, показанное на рис. 1.5, в котором можно выбрать нужный файл

для работы, если они ранее были созданы.

Если щелкнуть в выпадающем меню по пункту Выход, то обеспечивается

выход из системы. Щелчок по любому из девяти последних файлов, с кото-

рыми работал пользователь, если они есть в выпадающем меню, вызывает со-

держимое файла на экран и устанавливается соответствующий режим рабо-

ты, в зависимости от вызванного документа.

38 Общее описание системы

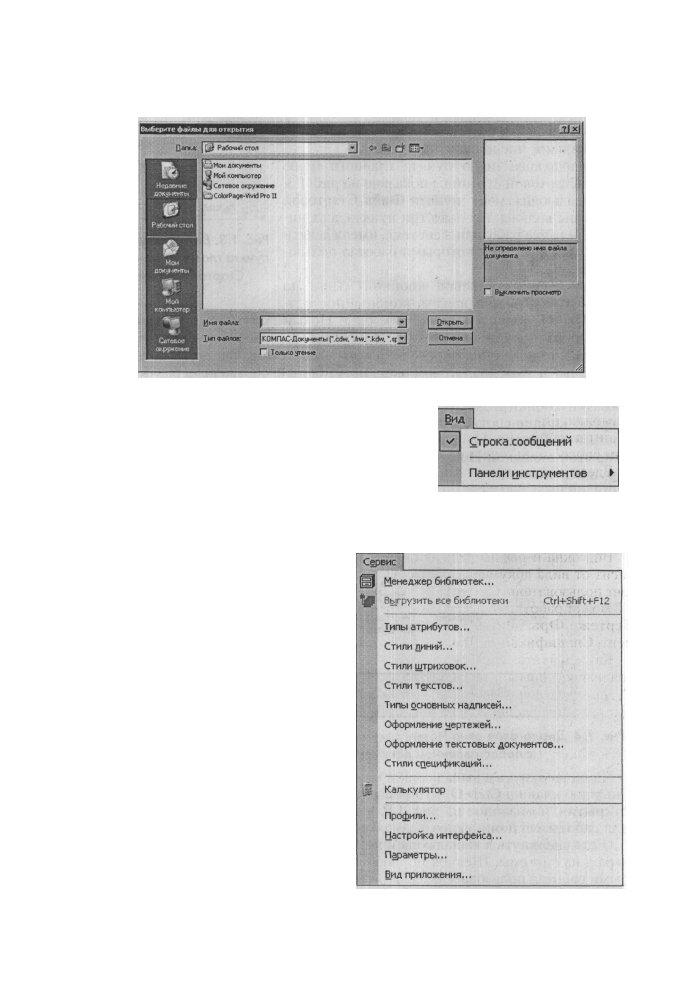

Рис. 1.5. Диалоговое окно Выберите файлы для открытия

Выпадающее меню пункта главного меню

Стартовой страницы Вид показано на рис. 1.6.

Если щелкнуть по пункту Строка сообще-

ний, то система включает или отключает Строку

сообщений - строку в нижней части главного

окна KOMI1AC-3D, где выводятся сообщения

системы, относящиеся к выполнению текущей

команды или к тому элементу рабочего окна, на

который указывает курсор.

Щелчок по пункту Панели инстру-

ментов вызывает всплывающее меню,

содержащее многочисленные пункты

для вызова соответствующих панелей

инструментов. Выпадающее меню

пункта главного меню Стартовой

страницы Сервис показано на рис. 1.7.

Выпадающее меню пункта глав-

ного меню Стартовой страницы

Справка показано на рис. 1.8.

Выпадающее меню пункта глав-

ного меню Стартовой страницы

Справка показано на рис. 1.9.

Выпадающее меню представляет

собой определенный набор пунктов

меню, который предназначен для вы-

зова определенных всплывающих

меню, диалоговых окон или команд

системы. Выпадающее меню распо-

лагается под соответствующим пунк-

том главного меню.

Рис. 1.6. Выпадающее меню

пункта главного меню

Стартовой страницы Вид

Рис. 1.7. Выпадающее меню пункта

главного меню Стартовой страницы Сервис

Интерфейс системы KOMnAC-3D V7 39

Всплывающее меню представляет собой

определенный набор пунктов меню, который

предназначен для вызова определенных

всплывающих меню, диалоговых окон или

команд системы. Всплывающее меню распо-

лагается справа от выбранного пункта выпа-

дающего или всплывающего меню. Для выбо-

ра пункта достаточно щелкнуть по нему ле-

вой кнопкой мыши.

Контекстные меню представляет собой

определенный набор пунктов меню, которые

всплывают при щелчке правой кнопкой мы-

ши в определенных местах главного окна сис-

темы, на соответствующих объектах системы.

Набор пунктов меню (команд) зависит от со-

вершаемого пользователем действия. В нем

находятся те команды, выполнение которых

возможно в данный момент. Часто обращение

к контекстному меню является самым быст-

рым способом вызова нужной команды.

Здесь и в дальнейшем для экономии

места используется фраза «щелкнуть

мышью по (на) ...», которая эквивалентна

фразе «установить указатель мыши на... и

щелкнуть левой кнопкой мыши».

Вид окна и режим работы системы за-

висит от вида документа, с которым рабо-

тает пользователь. Система KOMIIAC-3D

V7 может работать в нескольких режимах:

Чертеж, Фрагменты, Текстовый доку-

мент, Спецификация, Деталь и Сборка.

Каждая из этих сред предлагает свой спе-

циализированный интерфейс пользователя.

Для перехода к любому из вышеназван-

ных режимов работы системы: ;

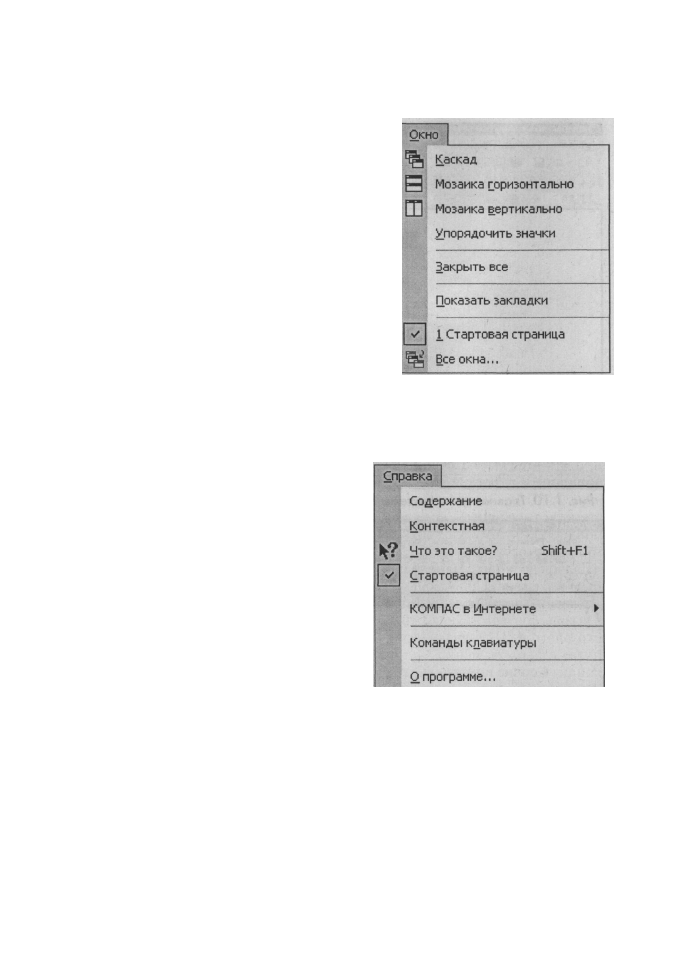

Рис. 1.8. Выпадающее меню

пункта главного меню

Стартовой страницы Окно

щелкните в главном меню по пункту

Файл. Появится выпадающее меню;

Рис. 1.9. Выпадающее меню пункта

главного меню Стартовой страницы

Справка

• щелкните в выпадающем меню по пункту Создать, или нажмите ком-

бинацию клавиш Ctrl+N, или щелкните по кнопке Создать - первой

кнопке в панели инструментов Стандартная. Появится диалоговое ок-

но Новый документ (см. рис. 1.4). В нем на вкладке Новые документы

можно выбрать нужный режим работы - среду работы системы.

Если щелкнуть в диалоговом окне Новый документ на вкладке Новые

документы по пункту Чертеж, то появится главное окно системы, настроен-

ное на режим работы с чертежами рис. 1.10.

40 Общее описание системы

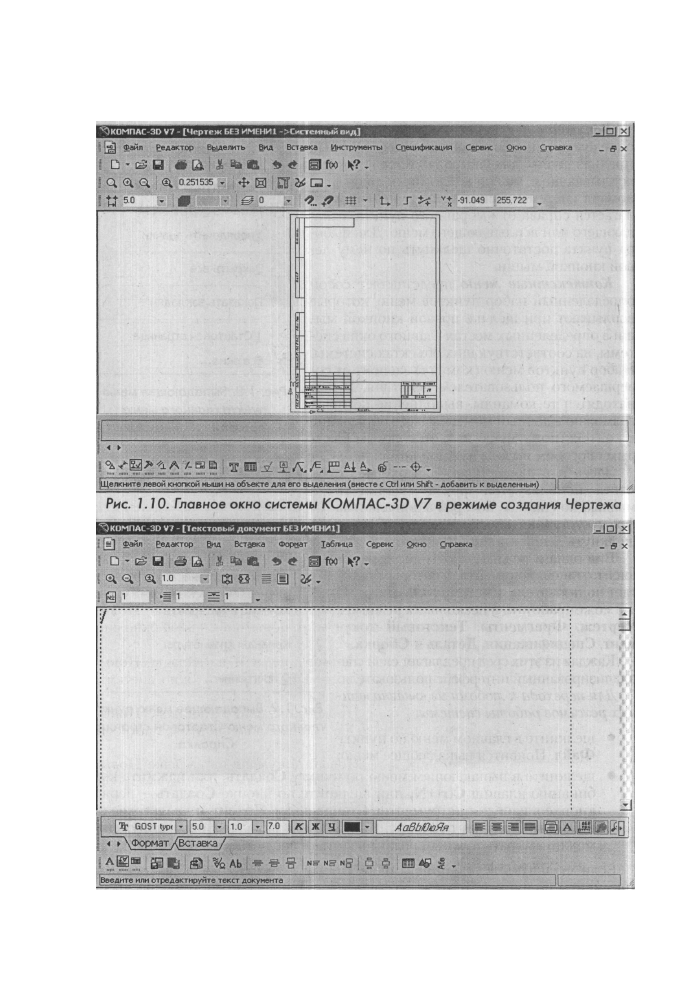

Рис. J. J 7. Главное окно системы KOMF1AC-3D V7 в режиме создания

Текстового документа

Интерфейс системы КОМПАС-ЗР V7 41

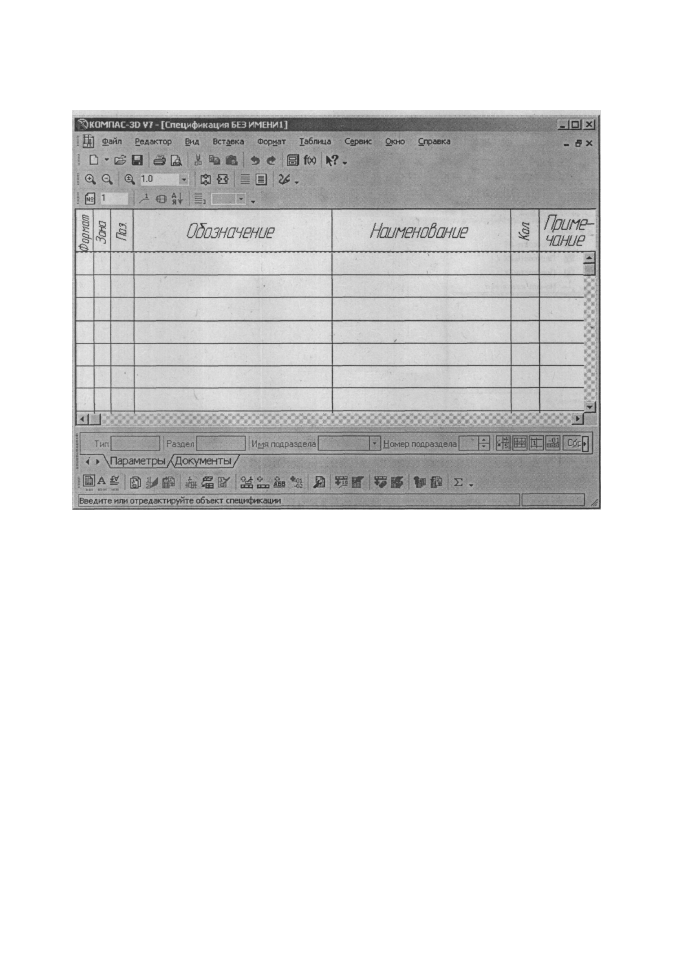

РИС. 1.12. Главное окно системы KOMFIAC-3D V7 в режиме создания Спецификации

Если щелкнуть в диалоговом окне Новый документ на вкладке Новые

документы по пункту Фрагменты, то появится, практически то же главное окно

системы, настроенное на режим работы с фрагментами, но без рамки со штампом.

Если щелкнуть, в диалоговом окне Новый документ на вкладке Новые

документы по пункту Текстовые документы, то появится главное окно сис-
темы в представлении, показанном на рис. 1.11.

Если щелкнуть в диалоговом окне Новый документ на вкладке Новые

документы по пункту Спецификация, то появится главное окно системы,

настроенное на режим работы со спецификациями, рис. 1.12.

Если щелкнуть в диалоговом окне Новый документ на вкладке Новые

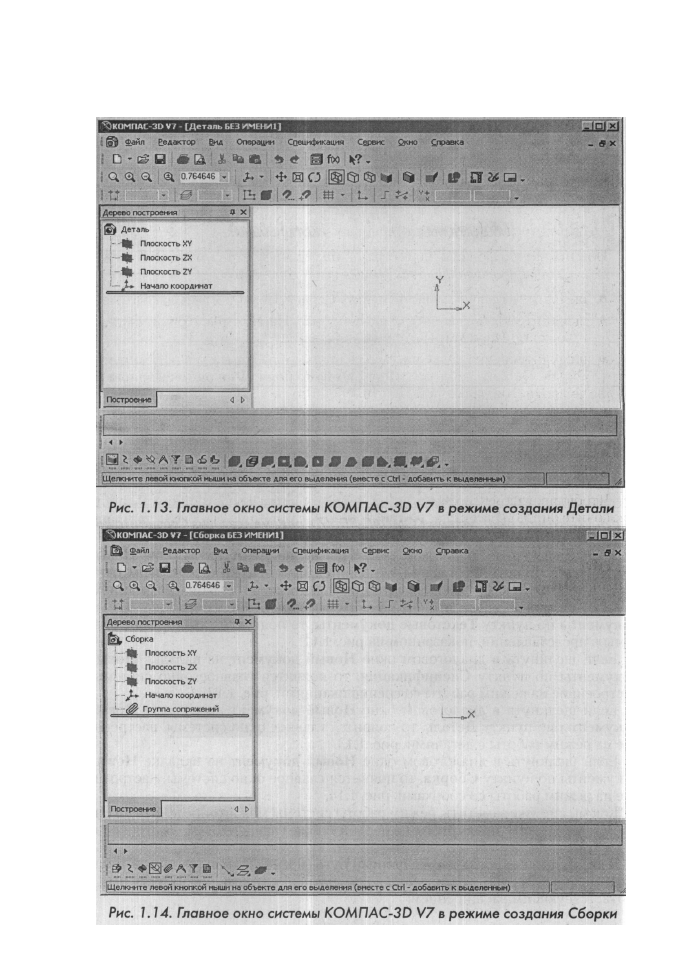

документы по пункту Деталь, то появится главное окно системы, настроен-

ное на режим работы с деталями, рис. 1.13.

Если щелкнуть в диалоговом окне Новый документ на вкладке Новые

документы по пункту Сборка, то появится главное окно системы, настроен-

ное на режим работы со сборками, рис. 1.14.

Как можно уже заметить, режим работы системы можно определить по ин-

формации, которая присутствует в первой строке главного окна - в строке за-
головка.

В квадратных скобках дается полный путь (последовательность папок, ка-

талогов, определяющих положение документа на жестком диске) и его имя с
соответствующим расширением:

42 Общее описание системы

Интерфейс системы KOMI1AC-3D V7 43

- *.cdw - режим работы с чертежом;
- *.frw - режим работы с фрагментом;
- *.m3d - режим работы с моделью деталью или эскизом модели детали;
- *.a3d - режим работы со сборкой;
- *.kdw - режим работы с текстовым документом;
- *.cpw - режим работы со спецификациями.

По умолчанию фон рабочего стола - поля документов имеет белый цвет.

Для изменения цвета фона рабочего стола. Для этого:

• щелкните в главном меню по пункту Сервис. Появится выпадающее меню;
• щелкните в выпадающем меню по пункту Параметры. Появится диало-

говое окно Параметры с двумя вкладками;

• щелкните по вкладке Система, если она не раскрыта, а в ней по пункту

Экран. Появятся пункты: Фон рабочего поля, Фон рабочего поля мо-

дели, Цветовая схема и Панель свойств;

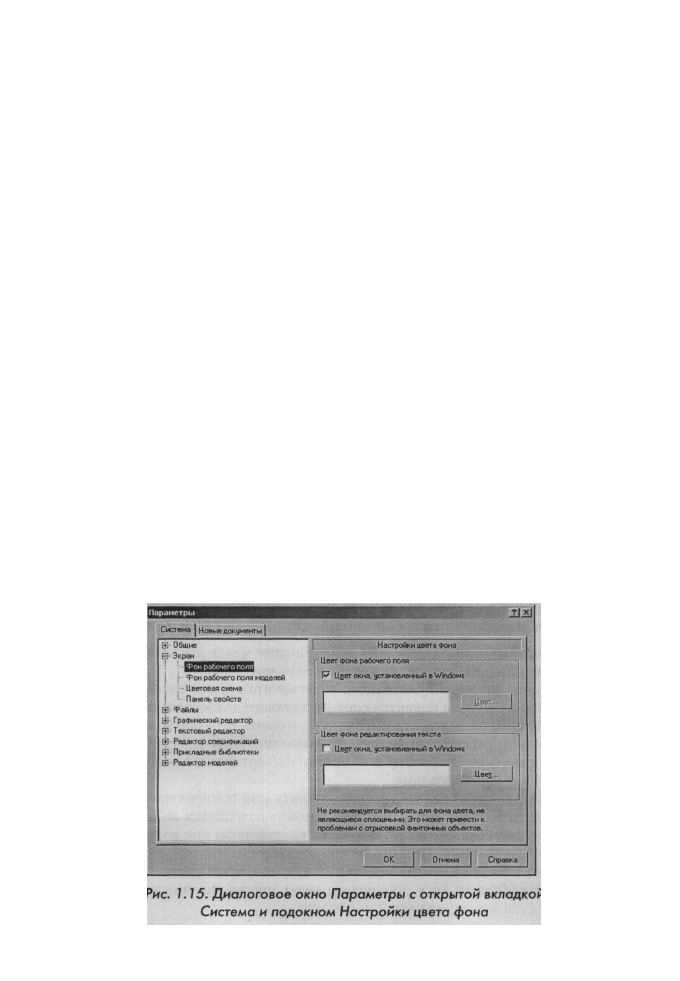

• щелкните по пункту Фон рабочего поля. Появится в правой части подокно

Настройки цвета фона, показанное на рис. 1.15;

• установите в разделе Цвет фона рабочего поля нужный цвет поля;
• щелкните по кнопке ОК.

Чтобы цвет фона соответствовал общим цветовым настройкам Windows,

включите опцию Цвет окна, установленный в Windows. Чтобы выбрать цвет

фона, нажмите кнопку Цвет. Откроется стандартное диалоговое окно для вы-

бора цвета. После завершения настройки цвета рабочего поля нажмите кноп-

ку ОК. Для выхода из диалогового окна без сохранения изменений нажмите

кнопку Отмена.

44 Общее описание системы

1.5. Система меню

Основным элементом управления системы KOMIIAC-3D V7 в любом режи-

ме ее работы являются многочисленные пункты меню, команды, которые вы-

полняют те или иные операции системы.

Главное меню представляет собой систему, обеспечивающую доступ ко

всем средствам KOMI1AC-3D V7. По своей сути главное меню является ос-

новным управляющим центром системы. Это хорошо скоординированная со-

вокупность выпадающих и всплывающих меню. Вызов соседнего выпадаю-

щего меню осуществляется с помощью клавиш перемещения - клавиш со

стрелкой влево или вправо.

Использование выпадающих и всплывающих меню предполагает хорошее

знание назначения каждого пункта меню.

Выпадающее меню в момент вызова располагается под соответствующим

пунктом главного меню. Каждое выпадающих меню имеет свой набор пунк-

тов меню, который, в свою очередь, зависит от того, в каком режиме и с каким

документом работает система.

Запускать на выполнение пункты меню, команды можно несколькими

способами:

• нажатием комбинации клавиш. Так, чтобы вызвать выпадающее меню

любого пункта главного меню достаточно нажать клавишу Alt и клави-

шу с буквой, которая подчеркнута в названии пункта главного меню.

Например, нам надо вызвать выпадающее меню пункта Вид главного

меню. В названии этого пункта меню подчеркнута буква В. Это означа-

ет, что достаточно нажать комбинацию клавиш Alt+B и выпадающее

меню тут же появится на экране;

• щелчком левой кнопки мыши по любому пункту меню или команде;
• выбором с помощью клавиш перемещения нужного пункта меню, ко-

манды и нажатием клавиши Enter.

Чтобы закрыть выпадающее или всплывающее меню, достаточно нажать

клавишу Esc или щелкнуть мышью в поле окна вне меню.

Если в конце названия пункта меню стоит многоточие, то это означает, что

при выборе этого пункта появится соответствующее диалоговое окно.

Если в правой части пункта имеется треугольная стрелка, то при выборе

такого пункта открывается подменю (всплывающее меню).

В том случае, если яркость пункта понижена, этот пункт в данный момент

не доступен для использования.

Флажок (галочка), предшествующий пункту или появляющийся при его

выборе, свидетельствует о том, что пункт может находиться во включенном
или выключенном состоянии: он считается включенным при наличии флаж-
ка (галочки) слева и выключенным - при отсутствии.

Справа от названия пункта некоторых пунктов меню указаны клавиши-

акселераторы (shortcut keys, acceleration keys), предназначенные для опера-
тивного доступа к этому пункту или команде.

Система меню 45

В процессе выбора того или иного пункта меню появляются диалоговые

окна или соответствующие Панели свойств, в которых можно ввести недос-

тающую информацию, уточнить режимы выполнения команды и/или выб-

рать один из нескольких вариантов действия.

Диалоговое окно содержит определенный набор режимов и команд вы-

полнения того или иного действия. Пользователю необходимо выбрать нуж-

ные действия в данный момент. Диалоговые окна имеют следующие элемен-

ты управления:

• кнопка управления (command button), выполняющая некоторое

действие; для его выполнения необходимо вначале выделить кнопку с

помощью клавиши Tab (Shift+Tab), а затем нажать на клавишу Enter

(Ввести) или щелкнуть по кнопке мышью;

• флажок (check box, option), который задает или уточняет режим выпол-

нения команды; может находиться в двух состояниях - включенном (в

квадратике слева стоит галочка) или выключенном (галочка отсутствует).

Если флажок включен, то при выполнении команды будет осуществлено

действие, указанное справа от Квадратика. Смена состояния флажка про-

изводится щелчком мыши по квадратику, либо путем выделения надписи

справа указателем мыши и последующего нажатия на клавишу Space;

• переключатель (radio buttons) предоставляет перечень взаимно иск-

лючаемых вариантов, из которых выбирается какой-либо один. Эти ва-

рианты называются положениями переключателя. Активный вариант

отмечается точкой в кружочке слева. Для установки переключателя в

активное положение щелкните мышью по соответствующему кружоч-

ку или по надписи справа, либо выделить надпись справа с помощью

клавиши Tab (Shift+Tab), а затем нажать на клавишу со стрелкой;

• поле ввода (text box), позволяющее набирать, оставлять или редактировать

имеющуюся последовательность символов. Это поле предоставляет воз-

можность вставлять текст из буфера обмена или копировать его в буфер.

Чтобы ввести символы с клавиатуры, следует щёлкнуть по полю мышью

или установить курсор в поле с помощью клавиши Tab (Shift+Tab);

• прокручиваемый список (scrolling list), содержащий те или иные эле-

менты, в частности - папки (каталоги), файлы, в определенной после-

довательности. Если элементов много, то справа и/или снизу список

имеет полосы прокрутки. Они дают возможность просмотреть весь

список. Для выделения элемента из списка щелкните по нему мышью

(можно также использовать клавишу Tab и клавиши со стрелками);

• раскрывающийся список (drop-down list), содержащий набор элемен-

тов; в котором отмечается единственный элемент. Этот элемент стано-

вится видимым. Для указания другого элемента нужно щелкнуть

мышью по кнопке в правой части списка. Откроется список. Выбрать

нужный элемент (возможно, придется использовать приемы прокрут-

ки). Как и в прокручиваемом списке, искать элемент можно по первой

букве. Для отмены действий по выделению другого элемента щелкните

мышью вне зоны раскрывшегося списка или нажмите на клавишу Esc.

46 Общее описание системы

1.6. Общие выпадающие меню

В зависимости от того, с каким документом работает пользователь, набор

пунктов главного меню в системе КОМПАС-ЗЬ V7 может меняться, а также

меняться состав пунктов в выпадающих меню. Все возможные состояния

главного меню будут подробнее рассмотрены в соответствующих главах. Од-

нако, определенный набор пунктов главного меню и соответствующие им вы-

падающие меню остаются практически неизменными в каждом главном ме-

ню. Это пункты: Файл, Окно, Справка. Рассмотрим их содержимое в первую

очередь.

1.6.1. Выпадающее меню Файл

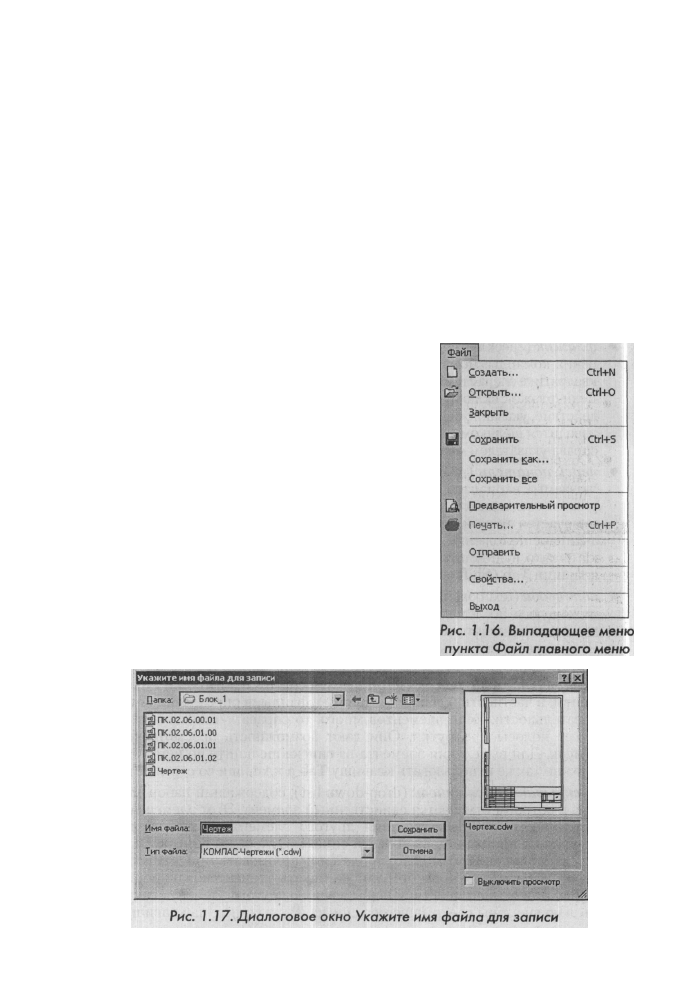

Выбор пункта Файл главного меню или на-

жатие комбинации клавиш Alt+Ф вызывает

выпадающее меню работы с файлами (рис.

1.16).

Выпадающее меню работы с файлами вклю-

чает большой набор пунктов.

• Создать или нажатие комбинации кла-

виш Ctrl+N вызывает диалоговое окно

Новый документ, показанное ранее;

• Открыть или нажатие комбинации кла-

виш Ctrl+O вызывает диалоговое окно,

показанное ранее;

• Закрыть закрывает активное окно, то есть

окно текущего Документа;

• Сохранить или нажатие комбинации кла-

виш Ctrl+S вызывает диалоговое окно

Укажите имя файла для записи, показан-

Общие выпадающие меню 47

Рис. 7.78. Диалоговое окно Документы для вывода

ное на рис. 1.17, с помощью которого можно присвоить имя файлу для

сохранения, если файл сохраняется впервые, или сохранить с ранее

присвоенным именем;
Сохранить как вызывает диалоговое окно Укажите имя файла для за-

писи, с помощью которого можно сохранить файл под новым именем

и/или в новом месте, в другом формате;
Сохранить все сохраняет все открытые документы. В том случае, если

какой-либо из документов сохраняется впервые, на экране появится

диалоговое окно Укажите имя файла для записи;

48 Общее описание системы

• Предварительный просмотр вызы-

вает диалоговое окно Документы

для вывода, показанное на рис. 1.18,

в котором можно указать один или

несколько документов при нажатой

клавишей Ctrl, а затем перейти в ре-

жим предварительного просмотра и

печати;

Для просмотра всех документов:

- щелкните в диалоговом окне Доку-

менты для вывода по переключате-

лю Выделить все документы. В око-

шечке появится флажок (галочка);

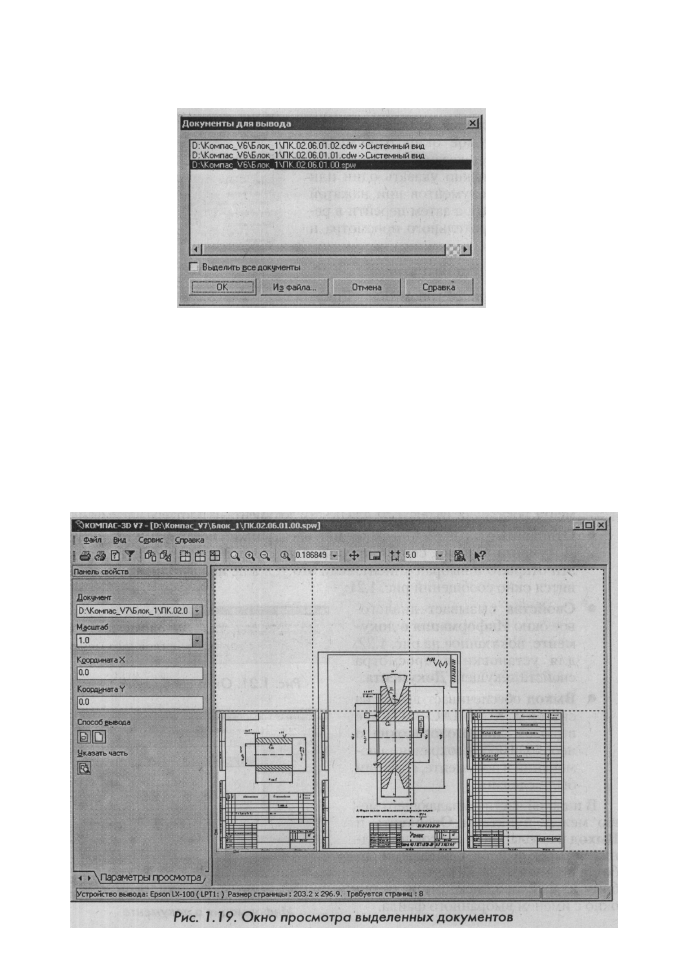

- щелкните по кнопке ОК. Появится

окно просмотра. Пример просмотра

нескольких документов представлен

на рис. 1.19.

Рис. 1.20. Диалоговое окно

Печать документа

- Для закрытия окна просмотра щелкните в окне просмотра по предпос-

ледней кнопке на панели инструментов Закрыть просмотр или нажми-

те комбинацию клавиш Ctrl+F4.

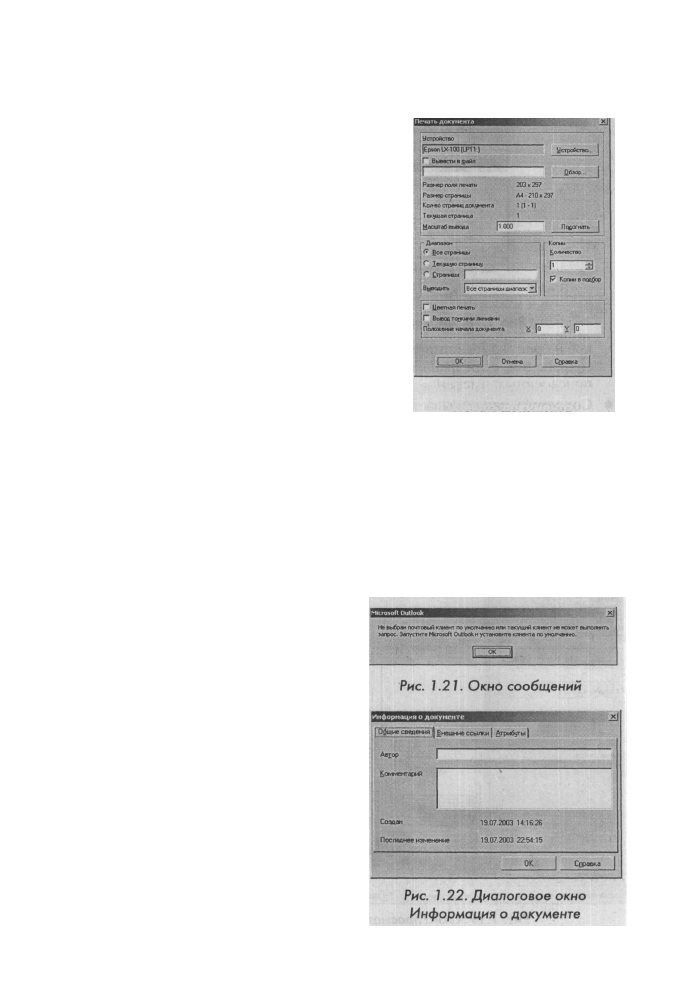

• Печать или нажатие клавиш Ctrl+P вызывает диалоговое окно Печать доку-

мента, показанное на рис. 1.20, для печати документа на плоттере или в файл;

• Отправить отправляет по факсу или электронной почте файл текущего

Документа. Однако, соответствующее приложение должно быть перед

эти открыто и выбран клиент, если это условие не выполнено, то поя-

вится окно сообщений рис. 1.21;

• Свойства вызывает диалого-

вое окно Информация о доку-

менте, показанное на рис. 1.22,

для установки и просмотра

свойств текущего Документа;

• Выход обеспечивает выход из

системы КОМПАС-ЗЭ V7 с

вызовом диалогового окна о

необходимости сохранения из-

менений в документе, если они

были сделаны.

В нижней части выпадающего ме-

ню между пунктами Отправить и

Выход располагается список послед-

них четырех файлов, с которыми ра-

ботал пользователь. Щелчком по лю-

бому из файлов списка открывается

окно с именем выбранного файла.

Общие выпадающие меню 49

7.6.2. Выпадающее меню Окно

Выбор пункта Окно глав-

ного меню или нажатие

комбинации клавиш Alt+O

вызывает выпадающее ме-

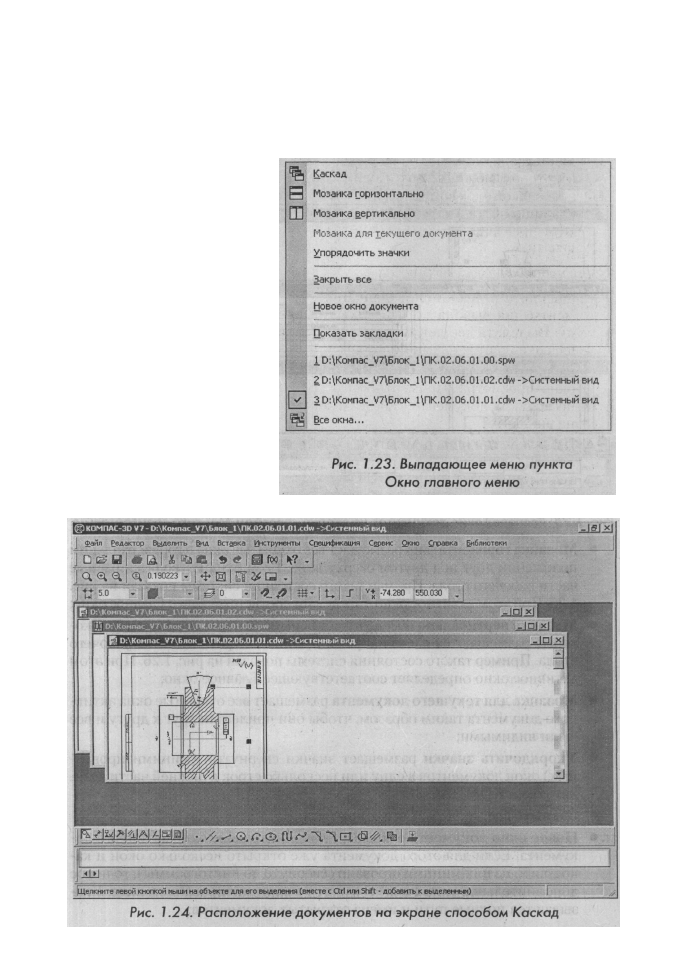

ню Окно, показанное на

рис. 1.23.

Меню включает нес-

колько пунктов:

• Каскад создает кас-

кад окон, расположен-

ных друг за другом ус-

тупом так, что видны

их заголовки. Актив-

ное окно оказывается

поверх остальных.

Пример такого состо-

яния системы показан

на рис. 1.24. При этом

активное окно опре-

деляет соответствую-

щее Главное окно;

50 Общее описание системы

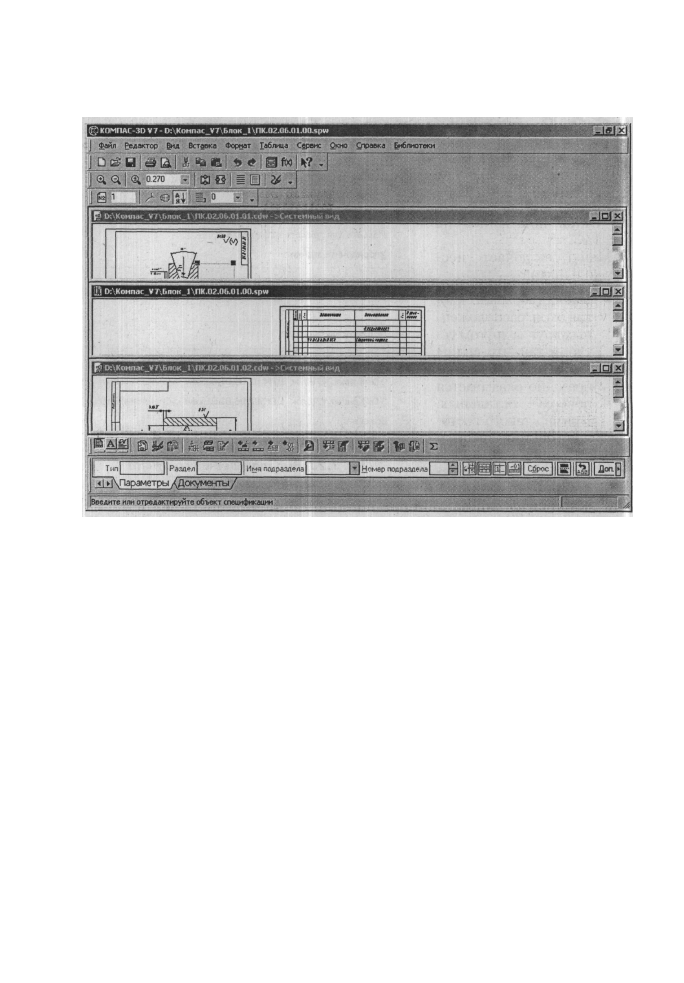

РИС. 1.25. Расположение документов на экране способом Мозаика горизонтально

• Мозаика горизонтально размещает все открытые окна в горизонтальном

положении друг под другом сверху вниз. Всем окнам отводятся равные
части рабочего стола. Пример такого состояния системы показан на рис.

1.25. При этом активное окно определяет соответствующее Главное окно;

• Мозаика вертикально обеспечивает вертикальное положение окон, ко-

торые размещаются слева направо, и занимают равные части рабочего
стола. Пример такого состояния системы показан на рис. 1.26. При этом
активное окно определяет соответствующее Главное окно;

• Мозаика для текущего документа размещает все открытые окна актив-

ного документа таким образом, чтобы они прилегали друг к другу и все
были видимыми;

• Упорядочить значки размещает значки свернутых (минимизирован-

ных) окон документов в одну или несколько строк в нижней части глав-

ного окна КОМПАС-ЗБ;

• Закрыть все закрывает все открытые документы;
• Новое окно документа открывает дополнительное окно активного до-

кумента. Если для этого документа уже открыто несколько окон и ка-
кое-либо из них минимизировано (свернуто до пиктограммы), то новое
дополнительное окно также создается в минимизированном виде. Ука-
зываются полные пути и имена открытых документов;
