Основные способы построения эскиза для создания детали 195

удерживая нажатой левую кнопку мыши, переместите указатель мы-

ши на кнопку под названием Параллельная прямая и отпустите ее.

На месте кнопки Вспомогательная прямая появится кнопка Парал-

лельная прямая. Одновременно появится Панель свойств: Парал-

лельная прямая;

переместите указатель мыши в область эскиза. В строке сообщений по-

явится подсказка
Укажите отрезок или прямую для построения параллельной прямой;

щелкните на эскизе по горизонтальной линии ступени с меньшим диа-

метром. Она выделится красным цветом;

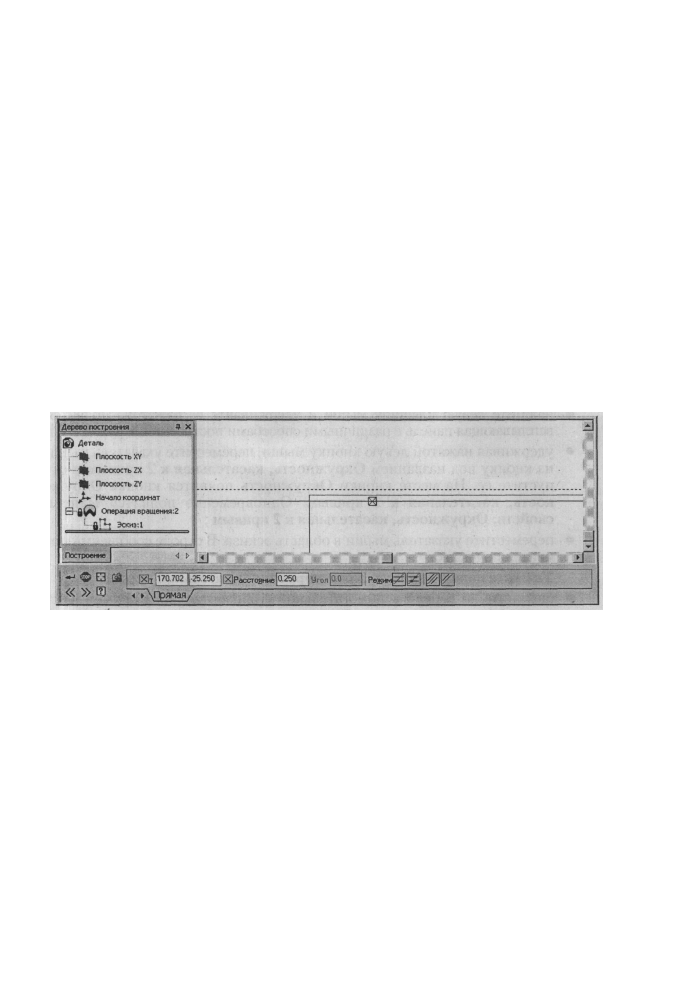

щелкните дважды на Панели свойств в поле Расстояние и введите

значение 0.25, а затем нажмите клавишу Enter. Появятся две вспо-

могательные прямые параллельные выделенной и отстоящие от нее

по разные стороны на 0.25 мм. Это состояние системы показано на

рис. 2.90.

Рис. 2.90. ввод вспомогательных параллельных прямых с помощью Панели свойств:

Параллельная прямая

• щелкните по линии, которая находится внутри вала, а затем на Спе-

циальной панели инструментов по кнопкам Создать объект (первая

кнопка сверху) и Прервать команду (вторая кнопка сверху). Оста-

нется вспомогательная линия, определяющая максимальную глуби-

ну канавки. Одновременно исчезнет Панель свойств: Параллельная

прямая.

Вторая операция - построение второй вспомогательной параллельной

прямой, определяющей ширину канавки. Для этого:

• щелкните в Компактной панели по кнопке Параллельная прямая, ко-

торая ранее была установлена. Появится Панель свойств: Параллель-

ная прямая;

• переместите указатель мыши в область эскиза. В строке соббщений по-

явится подсказка
Укажите отрезок или прямую для построения параллельной прямой;

196 Создание эскиза для формирования модели детали

• щелкните на эскизе по вертикальной линии ступени с большим диамет-

ром. Она выделится красным цветом;

• щелкните дважды на Панели свойств в поле Расстояние и введите зна-

чение 3, а затем нажмите клавишу Enter. Появятся две вспомогатель-

ные прямые параллельные выделенной и отстоящие от нее по разные

стороны на 3 мм;

• щелкните по внешней линии, а затем на Специальной панели инстру-

ментов по кнопкам Создать объект (первая кнопка сверху) и Прервать

команду (вторая кнопка сверху). Останется линия, определяющая ши-

рину канавки.

Третья операция - построение вспомогательной окружности для созда-

ния скругления в месте сопряжения ступеней вала. Для этого:

• щелкните в Компактной панели по кнопке переключателю Геометрия,

если она не нажата, а затем в правой части панели инструментов уста-

новите указатель мыши на кнопке Окружность;

• нажмите левую клавишу мыши и удерживайте ее нажатой. Появится

всплывающая панель с различными способами построения окружностей;

• удерживая нажатой левую кнопку мыши, переместите указатель мыши

на кнопку под названием Окружность, касательная к 2 кривым и от-

пустите ее. На месте кнопки Окружность появится кнопка Окруж-

ность, касательная к 2 кривым. Одновременно появится Панель

свойств: Окружность, касательная к 2 кривым ;

• переместите указатель мыши в область эскиза. В строке сообщений по-

явится подсказка
Укажите первую кривую для построения касательной окружности;

• щелкните по первой вспомогательной (горизонтальной) прямой. Она

выделится красным цветом. В строке сообщений появится подсказка
Укажите вторую кривую для построения касательной окружности;

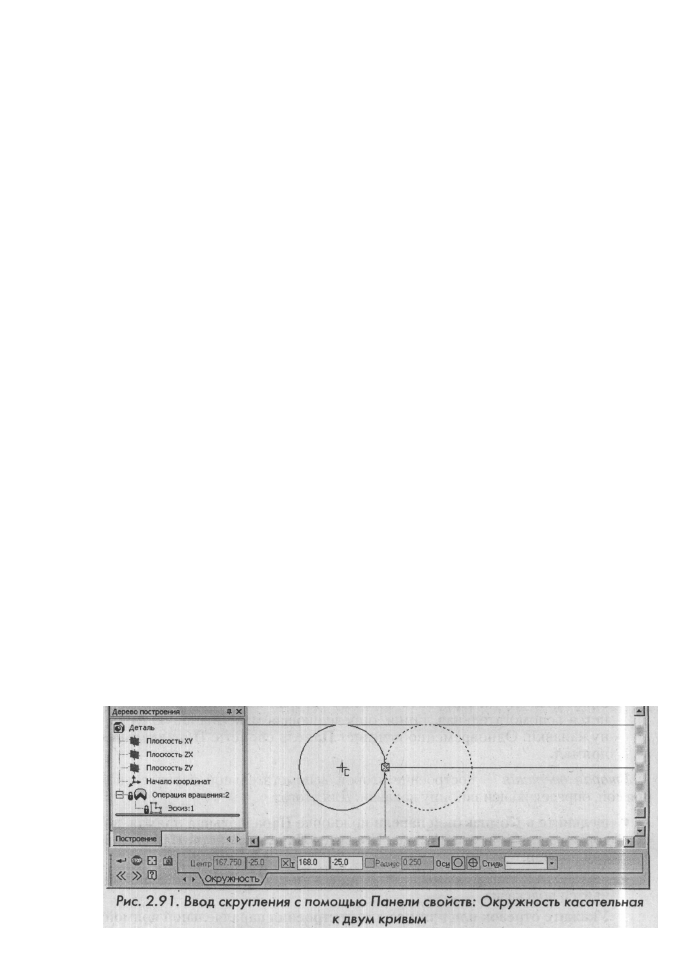

• щелкните в месте пересечения горизонтальной и вертикальной сторон

в смежных ступенях, когда появится сообщение Ближайшая точка. По-

явятся две окружности. Это состояние показано на рис. 2.91.

Основные способы построения эскиза для создания детали 197

• щелкните по той окружности, которая определяет скругление, а затем

по кнопкам Создать объект (первая кнопка сверху) и Прервать коман-

ду (вторая кнопка сверху) на Специальной панели инструментов. Ос-

танется одна окружность.

Четвертая операция - построение линии канавки касательной к окруж-

ности. Для этого:

• щелкните в Компактной панели по кнопке переключателю Геометрия,

если она не нажата, а затем в правой части панели инструментов уста-
новите указатель мыши на кнопке Отрезок;

• нажмите левую клавишу мыши и удерживайте ее нажатой. Появится

всплывающая панель с различными способами построения отрезков;

• удерживая нажатой левую кнопку мыши, переместите указатель мыши

на кнопку под названием Касательный отрезок через внешнюю точку
и отпустите ее. На месте кнопки Отрезок появится кнопка Касатель-

ный отрезок через внешнюю точку. Одновременно появится Пайель

свойств: Касательный отрезок через внешнюю точку;

• переместите указатель мыши в область эскиза. В строке сообщений по-

явится подсказка
Укажите кривую для построения касательного отрезка;

• щелкните по окружности. Она выделится красным цветом, а затем в

точке пересечения второй (вертикальной) вспомогательной прямой,

когда появится подсказка Пересечение, определяющей ширину канав-

ки, и горизонтальной прямой ступени вала с меньшим диаметром. По-

явятся две касательные линии к выделенной окружности. Это состоя-

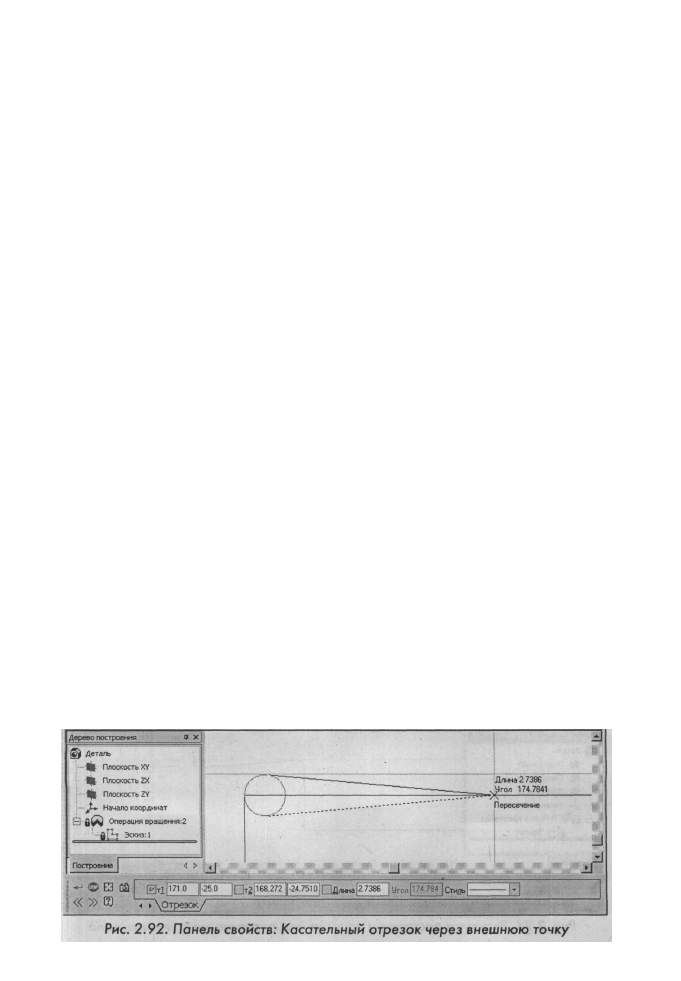

ние системы, показано на рис. 2.92.

• щелкните по кнопкам Создать объект и Прервать команду на Спе-

циальной панели инструментов, сделайте это в том случае, если из
двух касательных отрезков выделен нужный. Если нет, то предвари-
тельно щелкните правой кнопкой мыши и в контекстном меню

щелкните по пункту Предыдущий отрезок. Если вы сделали что-то
не так, то пользуйтесь кнопками Отменить или Повторить на пане-

198 Создание эскиза для формирования модели детали

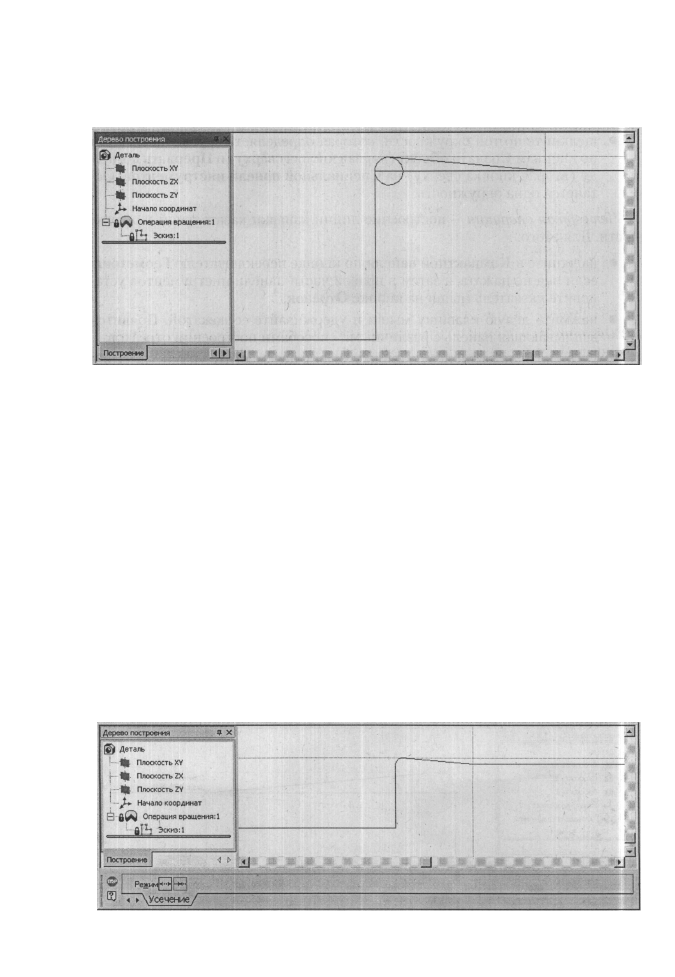

Рис. 2.93. Результат построения /Сосательного отрезка через внешнюю точку

ли инструментов Стандартная. Таким образом, будет построен Ка-

сательный отрезок через внешнюю точку. Это состояние систем по-
казано на рис. 2.93.

Пятая операция - удаление лишних линий. Для этого:

• щелкните в Компактной панели по кнопке переключателю Редактиро-

вание - кнопке с изображением молотка, а затем в правой части пане-
ли по кнопке Усечь кривую. Появится Панель свойств: Усечь кривую;

• щелкните по лишним элементам появившемся при построении канав-

ки. Они исчезнут с экрана;

• щелкните дважды в панели инструментов Вид по текстовому полю Те-

кущий масштаб, наберите на клавиатуре масштаб изображения равный

10, а затем нажмите клавишу Enter для фиксации ввода. Это состояние

системы показано на рис. 2.94.

• щелкните на Специальной панели инструментов по кнопке Прервать

команду;

Аналогично строятся канавки и между другими ступенями вала.

РИС. 2.94. Результат построения канавки между смежными ступенями вала

Основные способы построения эскиза для создания детали 199

Шестая операция - удаление вспомогательных линий. Для этого:

• щелкните в главном меню по пункту Редактор, а затем в выпадающем

меню по пункту Удалить. Появится всплывающее меню;

• щелкните в всплывающем меню по пункту Вспомогательные кривые и

точки. Вспомогательные кривые и точки удалятся с экрана.

Седьмая операция - включение сделанных изменений в эскизе в модель

вала. Для этого:

• щелкните в Дереве построения по пункту Операция вращения: 1 для

ее выделения;

• щелкните на панели инструментов Текущее состояние по кнопке Эскиз;
• щелкните на панели инструментов Вид по кнопке Показать все. Появит-

ся модель вала. Все введенные изменения будут отражены на модели.

2.5.2. Построение эскиза для создания дета-

ли методом выдавливания

Рассмотрим вначале ряд дополнительных (частных) требований, относящих-

ся к эскизам, предназначенным для создания детали методом выдавливания:

• в эскизе основания детали может быть один или несколько контуров;
• если контур один, то он может быть разомкнутым или замкнутым;
• если контуров несколько, все они должны быть замкнуты;
• если контуров несколько, один из них должен быть наружным, а дру-

гие - вложенными в него;

• допускается один уровень вложенности контуров.

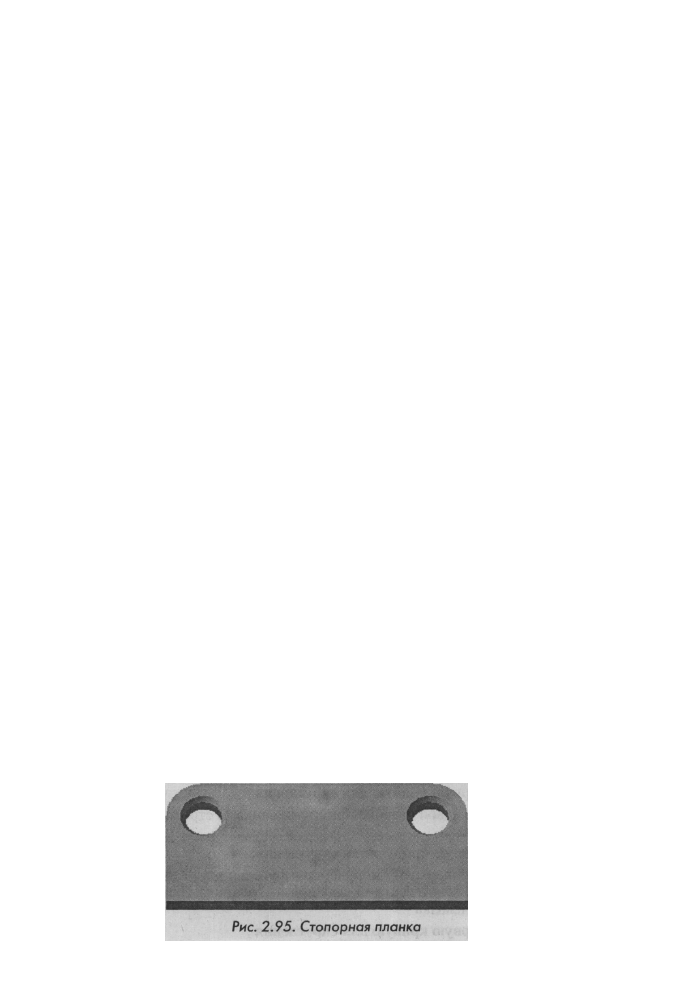

Построим эскиз стопорной планки размером 64x29 с двумя отверстия-

ми диаметром по 8 мм по углам. Расстояние между отверстиями 48 мм. Эс-

киз планки можно представить в виде трех контуров: внешнего, в виде пря-

моугольника с скругленными углами с одной стороны, и двух внутрен-

них - окружностей (отверстий для крепления планки). Конструктивно

стопорная планка должна выглядеть так, как показана на рис. 2.95. Толщи-

на планки - 4 мм.

200 Создание эскиза для формирования модели детали

Первый этап - установка режима построения эскиза новой детали (см. выше).
Второй этап - построение внешнего контура - прямоугольника по цент-

ру и вершине. Для этого:

• щелкните в Компактной панели по кнопке переключателю Геометрия,

а затем в появившейся панели инструментов по кнопке Прямоуголь-

ник и придержите немного нажатой левую кнопку. Появится всплыва-

ющая дополнительная панель инструментов (расширенная);

• переместите указатель курсора с нажатой левой кнопкой по дополнитель-

ной панели и остановитесь на кнопке Прямоугольник по центру и верши-

не. Отпустите нажатую левую кнопку мыши. Система перейдет в режим

построения прямоугольника по центру и вершине. Появится соответству-

ющая Панель свойств: Прямоугольник по центру и вершине и сообщение
Укажите центральную точку прямоугольника или введите ее координаты;

• переместите указатель мыши в начало координат. Когда появится сооб-

щение Ближайшая точка, щелкните мышью. Зафиксируется центр

прямоугольника. Одновременно появится сообщение
Укажите вершину прямоугольника или введите ее координаты;

• дважды щелкните на Панели свойств в поле Ширина и введите в него

ширину прямоугольника - 64 мм и нажмите клавишу Enter для фикса-

ции ввода данных;

• дважды щелкните на Панели свойств: Прямоугольник по центру и

вершине в поле Высота и введите в него высоту прямоугольника - 29

мм и нажмите клавишу Enter для фиксации ввода данных;

• щелкните на Специальной панели управления по кнопке Прервать ко-

манду или нажмите клавишу Esc.

Третий этап - создание двух скруглений на эскизе выдавливания. Для этого:
• щелкните в Компактной панели по кнопке-переключателю Геометрия,

а затем по кнопке Скругление. Если кнопка-переключатель Геометрия

на данном этапе находится в нажатом состоянии, то щелкать по ней не

обязательно. Появится соответствующая Панель свойств: Скругление;

• дважды щелкните в Панели свойств: Скругление в поле Радиус или

нажмите комбинацию клавиши Alt+y и наберите на клавиатуре размер

радиуса скругления равным 8. Нажмите на клавишу Enter для фикса-

ции ввода. В строке сообщения появится подсказка
Укажите первую кривую для скругления ;

• щелкните по левой стороне прямоугольника. В строке сообщения поя-

вится подсказка
Укажите вторую кривую для скругления;

• щелкните по верхней стороне прямоугольника. Тут же построится

скругление в левом верхнем углу прямоугольника. В строке сообщения

появится подсказка
Укажите первую кривую для скругления ;

Основные способы построения эскиза для создания детали 201

Последние два действия выполните для построения скругления в правом

верхнем углу прямоугольника, а затем нажмите клавишу Esc для завершения

построения скруглений.

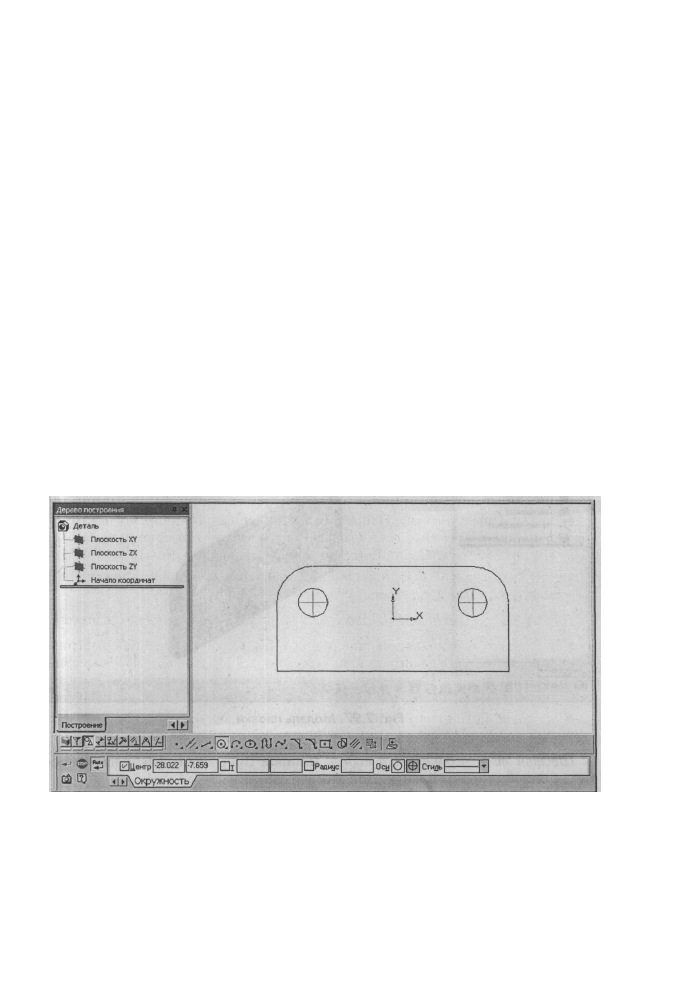

Четвертый этап - создание двух окружностей в скругленных углах на эс-

кизе. Для этого:

• щелкните в Компактной панели по кнопке Окружность. Появится Па-

нель свойств: Окружность;

• щелкните в Панели свойств: Окружность в разделе Оси по кнопке С

осями;

• подведите указатель мыши к месту центра дуги скругления и, как толь-

ко появится сообщение Ближайшая точка, щелкните мышью. Опреде-

лится центр окружности;

• дважды щелкните в Панели свойств в поле Радиус и введите размер

радиуса окружности - 4 мм. Нажмите клавишу Enter для фиксации

ввода.

Последние два действия выполните для построения второй окружности, а

затем нажмите клавишу Esc для завершения построения окружностей. После

выполнения рассмотренных выше действий эскиз планки может выглядеть

так, как показан на рис. 2.96.

Рис. 2.96. Эскиз стопорной планки

Пятый этап - переход в режим построения модели. Для этого:

• щелкните по кнопке Эскиз. Система перейдет в режим построения мо-

дели. Появится соответствующая Компактная панель с нажатой кноп-

кой переключателем Редактирование детали;

202 Создание эскиза для формирования модели детали

• щелкните в Компактной панели в панели инструментов по первой

кнопке - кнопке Операция выдавливания, если она установлена, иначе

придержите немного нажатой левую кнопку. Появится всплывающая

дополнительная панель инструментов (расширенная);

• переместите указатель курсора с нажатой левой кнопкой по дополни-

тельной панели и остановитесь на кнопке Операция выдавливания.

Отпустите нажатую левую кнопку мыши. Система перейдет в режим

выполнения Операции выдавливания. Появится Панель свойств: Эле-

мент выдавливания, если она включена. Если нет, то включите ее;

• дважды щелкните в поле Расстояние 1 или нажмите комбинацию кла-

виши Alt+1 и наберите на клавиатуре глубину выдавливания - 4 (мм).

Нажмите клавишу Enter для фиксации ввода;

• щелкните на Панели специального управления по кнопке Создать

объект;

• щелкните на панели инструментов Вид по раскрывающемуся списку

Ориентация, а в нем по пункту Изометрия XYZ. Появится модель

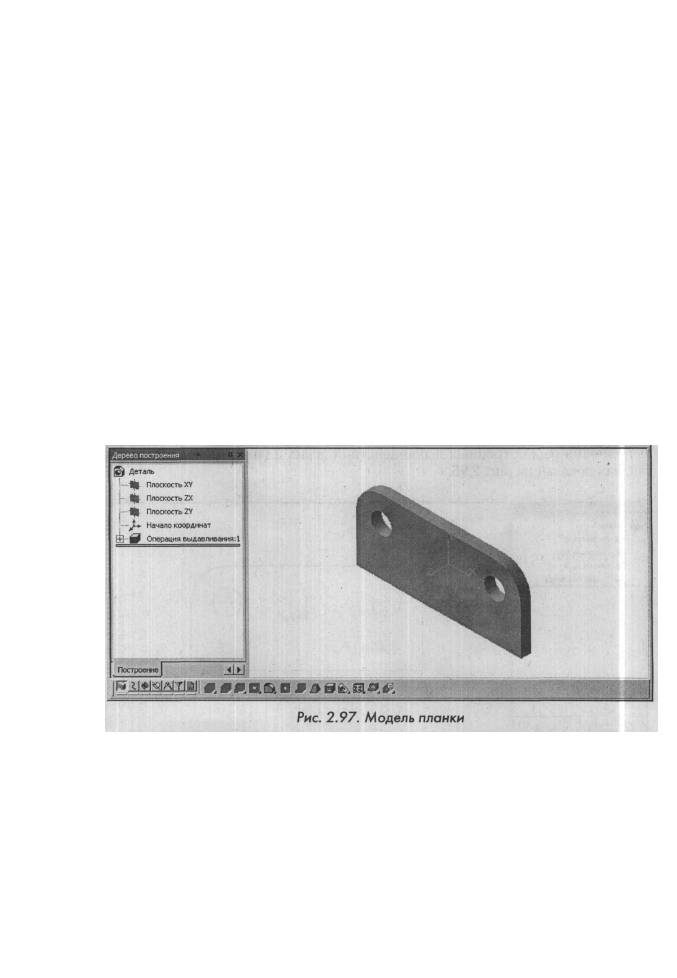

планки, показанная на рис. 2.97.

Шестой этап — доработка модели Планка. Построение фасок на отверс-

тиях с одной стороны планки. Для этого:

• щелкните в Компактной панели в панели инструментов по пятой кноп-

ке - кнопке Скругление или Фаска и придержите немного нажатой ле-

вую кнопку. Появится всплывающая дополнительная панель инстру-

ментов (расширенная);

• переместите указатель курсора с нажатой левой кнопкой по дополни-

тельной панели и остановитесь на кнопке Фаска. Отпустите нажатую

левую кнопку мыши. Система перейдет в режим построения Фаски.

Основные способы построения эскиза для создания детали 203

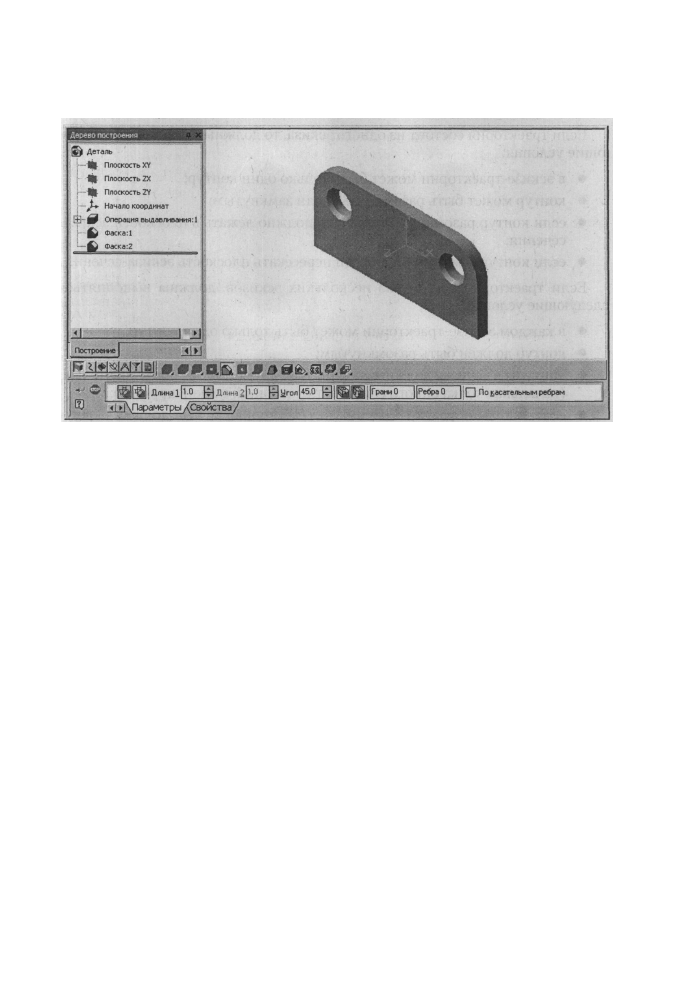

Рис, 2.98. Доработанная модель планки с активной Панелью свойств: Фаска

Появится соответствующая Панель свойств: Фаска, если она включе-

на. Если нет, то включите;

• дважды щелкните в Панели свойств: Фаска в поле Длина 1 и введите

размер фаски - 1 мм. Нажмите клавишу Enter для фиксации ввода. По-
явится в строке сообщений подсказка
Укажите ребра или грани;

• переместите указатель мыши на ребро первого отверстия и, когда она

высветится пунктирной красной линией, щелкните мышью, затем это

же проделайте и со вторым отверстием;

• щелкните на Панели специального управления по кнопке Создать

объект. Появятся фаски на месте выделенных ребер. Это состояние

системы показано на рис. 2.98.

2.5.3, Построение эскиза для создания дета-

ли методом перемещения по направляющей

Часто создание детали методом перемещения по направляющей называют

кинематической операцией. При выполнении этой операции используются

как минимум два эскиза; в одном из них изображено сечение кинематическо-

го элемента - это первый эскиз, а второй эскиз - траектория (направляющая)

движения эскиза сечения.

Рассмотрим ряд дополнительных (частных) требований, относящихся к

эскизам, предназначенным для создания детали методом перемещения по

направляющей.

В эскизе-сечении может быть только один контур. При этом контур может

быть разомкнутым или замкнутым.

204 Создание эскиза для формирования модели детали

Если траектория состоит из одного эскиза, то должны выполняться следу-

ющие условия:

• в эскизе-траектории может быть только один контур;
• контур может быть разомкнутым или замкнутым;
• если контур разомкнут, его начало должно лежать в плоскости эскиза-

сечения;

• если контур замкнут, он должен пересекать плоскость эскиза-сечения.
Если траектория состоит из нескольких эскизов, должны выполняться

следующие условия:

• в каждом эскизе-траектории может быть только один контур;
о контур должен быть разомкнутым;
• контуры в эскизах должны соединяться друг с другом последовательно

(начальная точка одного совпадает с конечной точкой другого);

• если эскизы образуют замкнутую траекторию, то она должна пересе-

кать плоскость эскиза-сечения;

о если эскизы образуют незамкнутую траекторию, то ее начало должно

лежать в плоскости эскиза-сечения.

В качестве примера рассмотрим процесс построения трубопровода с за-

данным диаметром, допустим, 10 мм и с заданной траекторией трубопровода.

Процесс построения трубопровода включает несколько этапов.

Первый этап - установка режима построения эскиза новой детали (см. выше).
Второй этап - построение эскиза сечения. Для этого:

• щелкните в Компактной панели по кнопке-переключателю Геометрия,

а затем в появившейся панели инструментов в правой части панели по
кнопке Окружность. Это режим построения окружности по центру и
радиусу. Появится соответствующая Панель свойств: Окружность, ес-
ли она включена. Если нет, то включите. В строке сообщений появится

подсказка
Укажите точку центра окружности или введите координаты;

• переместите указатель мыши в начало координат и, когда появится

подсказка
Ближайшая точка;

• щелкните мышью для фиксации центра окружности;
• дважды щелкните на Панели свойств: Окружность в поле Радиус и

введите в него размер радиуса трубопровода - 10 мм и нажмите клави-

шу Enter для фиксации ввода данных;

• нажмите клавишу Esc или щелкните на Специальной панели управле-

ния по кнопке Прервать команду;

• щелкните на панели инструментов Текущее состояние по кнопке Эс-

киз для завершения построения эскиза сечения;

Основные способы построения эскиза для создания детали 205

• снова щелкните по кнопке Эскиз для построения второго эскиза - эс-

киза траектории;

Третий этап - построение эскиза траектории трубопровода. Для этого:
• щелкните в Дереве построения по плоскости Плоскость ZY. Она выс-

ветится зеленым цветом и на экране появится ее изображение;

• щелкните на панели инструментов Вид по раскрывающемуся списку

Ориентация, а в нем по пункту Изометрия XYZ;

• щелкните в Компактной панели при нажатой кнопке-переключателе

Геометрия по кнопке Непрерывный ввод объектов. Появится Панель

свойств: Непрерывный ввод объектов. Одновременно появится подс-

казка
Укажите начальную точку отрезка или введите ее координаты;

• переместите указатель мыши в начало координат. Когда появится сооб-

щение Ближайшая точка, щелкните мышью. Таким образом, выпол-

нится обязательное требование - если контур разомкнут, его начало

должно лежать в плоскости эскиза-сечения;

• дважды щелкните в Панели свойств в первом поле двойного поля т2

или нажмите комбинацию клавиш Alt+2 и введите в первое поле коор-

динату по оси X равную -70. Далее нажмите клавишу Tab и введите ко-

ординату по оси Y равную -70. Нажмите клавишу Enter для фиксации

ввода данных;

• аналогично введите в эти же поля значения (-70, 0) и (-100, -30);
• щелкните на Панели специального управления по кнопке Прервать

команду;

• щелкните на панели инструментов Текущее состояние по кнопке Эс-

киз - для завершения построения эскиза траектории. Это состояние

системы показано на рис. 2.99.

Четвертый этап - построение модели трубопровода. Для этого:
• щелкните в Дереве построения по эскизу-сечению, эскизу под номе-

ром один для его выделения;

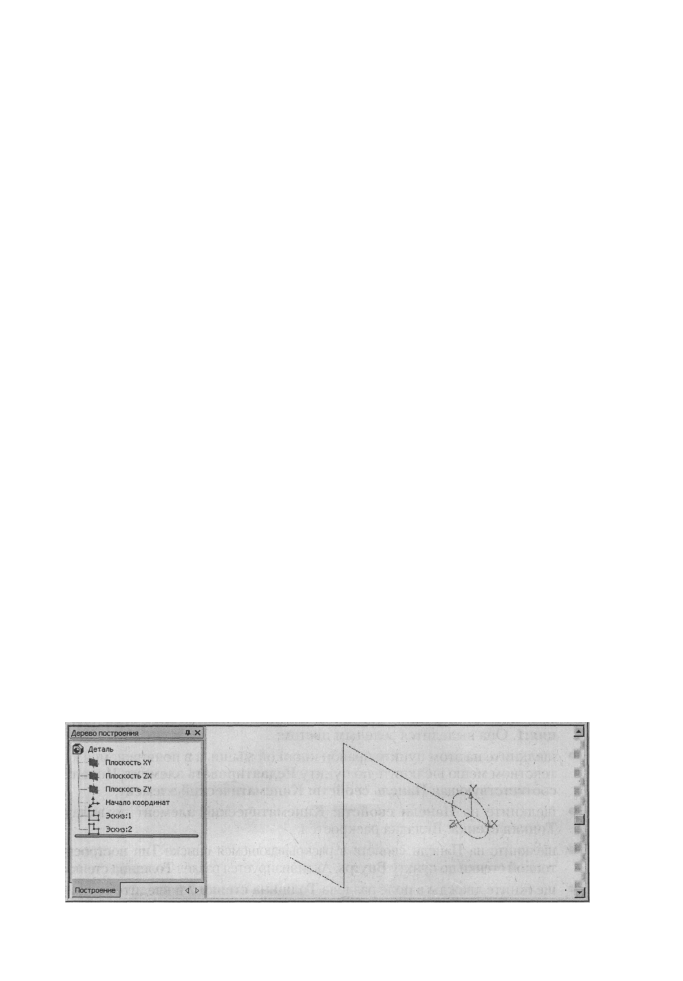

РИС. 2.99. Эскиз сечения и эскиз траектории трубопровода

206 Создание эскиза для формирования модели детали

• щелкните в Компактной панели по первой кнопке-переключателю - Ре-

дактирование детали, если она не нажата, а затем по первой кнопке в пане-

ли инструментов - в правой части Компактной панели - по кнопке Опе-

рации и, не отпуская ее, переместите указатель курсора с нажатой левой

кнопкой по дополнительной (расширенной) панели до кнопки Кинемати-

ческая операция. Отпустите нажатую левую кнопку мыши. Система пе-

рейдет в режим выполнения Кинематической операции. Появится соот-

ветствующая Панель свойств, если она включена. Если нет, то включите;

• щелкните в Дереве построения по эскизу-траектории, эскизу под но-

мером два для его выделения;

• щелкните по кнопке Полутоновое на панели инструментов Вид;
• щелкните по кнопке Создать объект на Панели специального управления;
Появится модель трубопровода, показанная на рис. 2.100.

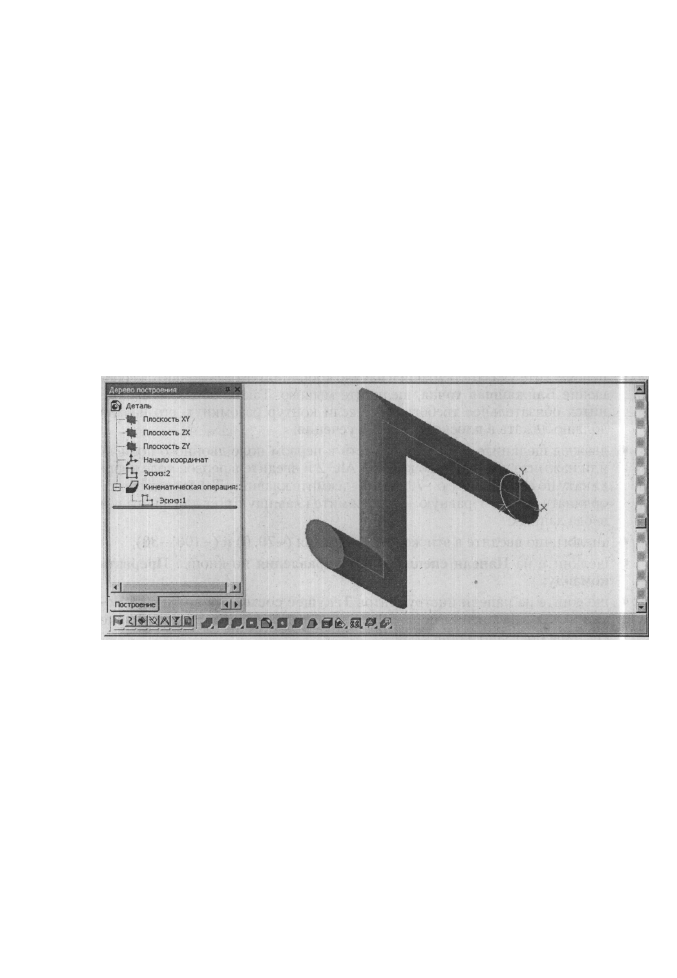

Рис. 2.100. Модель трубопровода

Пятый этап - редактирование модели трубопровода - введение толщины

стенки. Для этого:

• щелкните и Дереве построения по пункту Кинематическая опера-

ция:!. Она выделится зеленым цветом;

• щелкните на этом пункте правой кнопкой мыши, а в появившемся кон-

текстном меню щелкните по пункту Редактировать элемент. Появится

соответствующая Панель свойств: Кинематический элемент;

• щелкните на Панели свойств: Кинематический элемент по вкладке

Тонкая стенка. Вкладка раскроется;

• щелкните на Панели свойств в раскрывающемся списке Тип построения

тонкой стенки по пункту Внутрь. Активизируется раздел Толщина стенки 2;

• щелкните дважды в поле раздела Толщина стенки 2 и введите толщину

стенки, равную 2 (мм), а затем нажмите клавишу Enter для фиксации

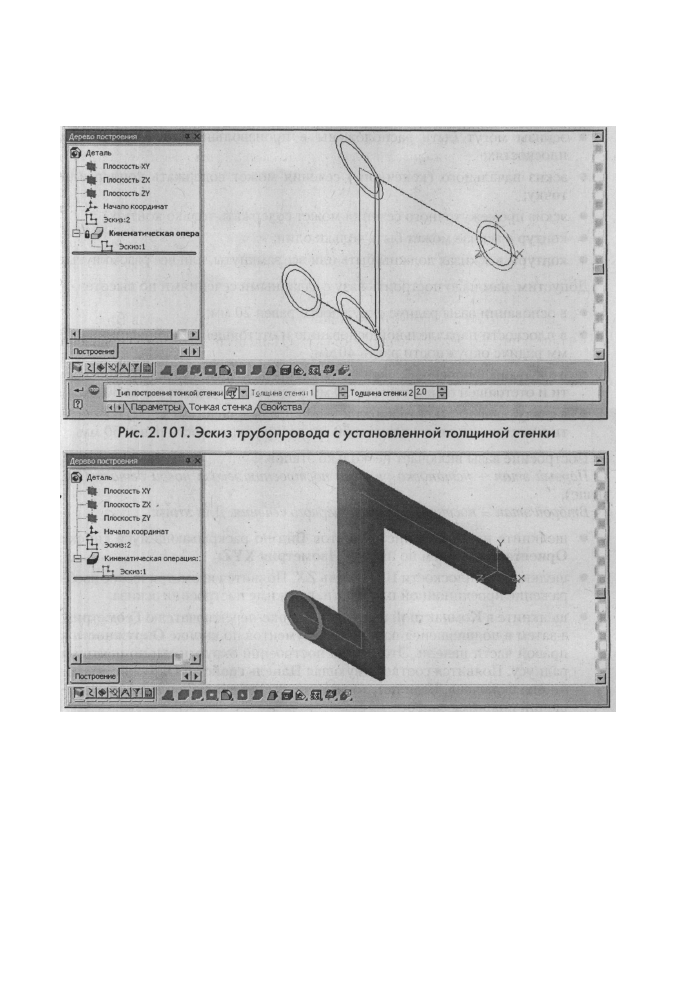

ввода данных. Это состояние системы показано на рис. 2.101.

208 Создание эскиза для формирования модели детали

• эскизы могут быть расположены в произвольно ориентированных

плоскостях;

• эскиз начального (конечного) сечения может содержать контур или

точку; R.I

• эскиз промежуточного сечения может содержать только контур;
• контур в эскизе может быть только один;
• контуры в эскизах должны быть или все замкнуты, или все разомкнуты.

Допустим, нам надо построить вазу с заданными сечениями по высоте:

• в основании вазы радиус окружности равен 20 мм;
• в плоскости параллельной основанию и отстоящей от основания на 50

мм радиус окружности равен 40 мм;

• в следующей плоскости параллельной предыдущей (смежной) плоскос-

ти и отстоящей от нее тоже на 50 мм радиус окружности равен 30 мм;

• в следующей плоскости параллельной предыдущей (смежной) плоскос-

ти и отстоящей от нее тоже на 50 мм радиус окружности равен 50 мм.

Построение вазы включает несколько этапов.

Первый этап - установка режима построения эскиза новой детали (см.

выше).

Второй этап - построение эскиза первого сечения. Для этого:

• щелкните на панели инструментов Вид по раскрывающемуся списку

Ориентация, а в нем по пункту Изометрия XYZ;

• щелкните по плоскости Плоскость ZX. Появится изометрическое изоб-

ражение проекционной плоскости, в режиме построения эскиза;

• щелкните в Компактной панели по кнопке-переключателю Геометрия,

а затем в появившейся панели инструментов по кнопке Окружность в
правой части панели. Это режим построения окружности по центру и
радиусу. Появится соответствующая Панель свойств: Окружность, ес-
ли она включена. Если нет, то включите. Одновременно в строке сооб-

щений появится запрос
Укажите точку центра окружности или ее координаты;

• переместите указатель мыши в начало координат и щелкните мышью.

Будет зафиксирован центр окружности - эскиза первого сечения;

• дважды щелкните на Панели свойств: Окружность в поле Радиус и

введите в него размер радиуса эскиза первого сечения - 20 мм и нажми-
те клавишу Enter для фиксации ввода данных;

• щелкните на Специальной панели управления по кнопке Прервать ко-

манду,

• щелкните по кнопке Эскиз для ее отжатия - для выхода из режима соз-

дания эскиза. В Дереве построения появится ветвь Эскиз 1 - эскиз

первого сечения.

Основные способы построения эскиза для создания детали 209

Третий этап - построение смещенной плоскости для построения эскиза

второго сечения. Для этого:

• щелкните в Компактной панели по кнопке переключателю Вспомога-

тельная геометрия - четвертой кнопке-переключателю, а затем в поя-

вившейся панели инструментов по кнопке Смещенная плоскость. По-

явится соответствующая Панель свойств, если она включена. Если нет,

то включите;

• дважды щелкните на Панели свойств в поле Расстояние и введите в не-

го расстояние смещения создаваемой смещенной плоскости - 40 мм и

нажмите клавишу Enter для фиксации ввода данных;

• щелкните по базовой плоскости в Дереве построения, относительно

которой строится данная смещенная плоскость. На данном этапе базо-

вой плоскостью является плоскость Плоскость ZX. Появится смещен-

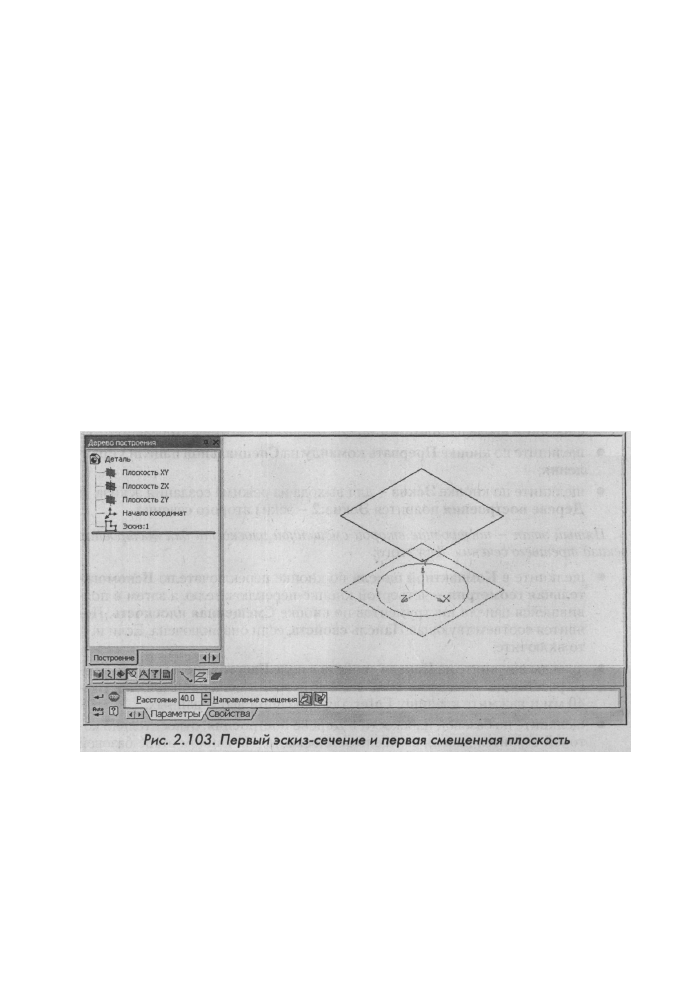

ная плоскость. Это состояние системы показано на рис. 2.103.

• щелкните по кнопке Создать объект на Панели специального управ-

ления.

Появится смещенная плоскость на экране и в Дереве построения под наз-

ванием Смещенная плоскость: 1.

Четвертый этап - построение эскиза второго сечения эскиза на плоскости

Смещенная плоскостъ:1. Для этого:

• щелкните в Дереве построения по плоскости Смещенная плоскость: 1.

Появится изометрическое изображение этой плоскости, в режиме пост-

роения модели. Активизируется кнопка Эскиз на панели инструментов

Текущее состояние;

210 Создание эскиза для формирования модели детали

• щелкните по кнопке Эскиз на панели инструментов Текущее состоя-

ние для перехода системы в режим построения эскиза;

• щелкните в Компактной панели по кнопке-переключателю Геометрия,

а затем в появившейся панели инструментов в правой части панели по

кнопке Окружность. Это режим построения окружности по центру и

радиусу. Появится соответствующая Панель свойств, если она включе-

на. Если нет, то включите;

• нажмите клавишу Num Lock на клавиатуре, проверьте наличие соотве-

тствующей подсветки;

• нажмите комбинацию клавиш Ctrl и 0 (ноль) на числовой клавиатуре в

правой ее части. Указатель мыши мгновенно переместится в начало ко-

ординат активизированной плоскости Смещенная плоскость: 1;

• щелкните мышью. Будет зафиксирован центр окружности - эскиза

второго сечения;

• дважды щелкните на Панели свойств в поле Радиус и введите в него

размер эскиза второго сечения - 40 мм и нажмите клавишу Enter для

фиксации ввода данных;

• щелкните по кнопке Прервать команду на Специальной панели управ-

ления;

• щелкните по кнопке Эскиз - для выхода из режима создания эскиза. В

Дереве построения появится Эскиз:2 - эскиз второго сечения.

Пятый этап - построение второй смещенной плоскости для построения

эскиза третьего сечения. Для этого:

• щелкните в Компактной панели по кнопке переключателю Вспомога-

тельная геометрия - четвертой кнопке-переключателю, а затем в поя-

вившейся панели инструментов по кнопке Смещенная плоскость. По-

явится соответствующая Панель свойств, если она включена. Если нет,

то включите;

• дважды щелкните на Панели свойств в поле Расстояние и введите в не-

го расстояние смещения создаваемой второй смещенной плоскости -

40 мм и нажмите клавишу Enter для фиксации ввода данных;

• щелкните по базовой плоскости в Дереве построения, относительно ко-

торой строится данная смещенная плоскость. На данном этапе базовой

плоскостью является плоскость Смещенная плоскость: 1. Появится вто-

рая смещенная плоскость. Это состояние системы показано на рис. 2.104.

• щелкните по кнопке Создать объект на Панели специального управ-

ления. Появится вторая смещенная плоскость на экране и в Дереве

построения.

Теперь можно переходить к построению эскиза третьего сечения и так далее.

Заключительный этап - построение модели вазы. Для этого:

• щелкните в Дереве построения по эскизу-сечению, эскизу под номе-

ром один для его выделения;

KOMПAC-3D V7. руководство - часть 13
