Аскон КОМПАС-3D. Руководство по библиотекам

Часть IV.

Простановка размеров и обозначений

310

если были введены сдвоенная буква и номер, то предлагаются следующая по порядку
сдвоенная буква и прежний номер.

Во второе и третье поля вводится текст, который при автопродолжении не изменяется.
Двойной щелчок в этих полях позволяет перейти к вставке текстового шаблона (см.
Том II, раздел 68.10.6 на с. 218).

Пока диалог ввода текста находится на экране, на Панели свойств доступны элементы, а
в Главном меню — команды, позволяющие работать с текстом. Некоторые из них можно
вызвать из контекстного меню поля ввода диалога.

29.11.3. Параметры отрисовки

Чтобы настроить отрисовку координационной оси, активизируйте вкладку

Параметры

Панели свойств. Расположенные на ней элементы управления рассмотрены в
таблице 29.10.

Если параметры текста (шрифт, высота, цвет и т.п.) у всех обозначений координацион!
ной оси отличаются от текущих умолчательных параметров, то рекомендуется не настра!
ивать каждую надпись в отдельности, а установить требуемые параметры в качестве
умолчательных. Для этого служит пункт

Координационные оси — Текст

диалога на!

стройки текущего документа (см. раздел 29.2 на с. 274).

Табл. 29.10. Элементы управления отрисовкой координационной оси

Элемент

Описание

Тип марки

Группа переключателей, позволяющая выбрать вариант отрисовки
марки. Активизируйте переключатель

Окружность

или

Двойная

окружность

. Для прямых и дуговых осей марка заданного типа

отрисовывается с обоих концов координационной оси.

Размер

Поле для выбора диаметра окружности обозначения марки
координационных осей.
Возможен также ввод значений диаметра с клавиатуры.
Введенные значения будут добавляться в список и сохраняться в
течение сеанса работы КОМПАС!3D.
В случае отрисовки двойной окружности заданный размер
определяет диаметр внешней окружности.

Пунктир

Поле для ввода или задания счетчиком длины пунктира.

Промежуток

Поле для ввода или задания счетчиком длины промежутков между
пунктиром и штрихом.

311

Глава 29. Обозначения СПДС

Умолчательные значения диаметра и ширины кольца устанавливаются в пункте

Координационные оси — Общие настройки

, а выбор способа построения штрихов

оси и задание умолчательных параметров штрихпунктирной линии производятся в
пункте

Координационные оси — Параметры

диалога настройки текущего документа

(см. раздел 29.2 на с. 274).

29.11.4. Выступы

Настройка выступов координационной оси производится на вкладках

Выступ 1

Вы

ступ 2

Панели свойств.

Автоопределение

Опция, позволяющая выбрать способ отрисовки штрихпунктирной
линии координационной оси.
Если опция

Автоопределение

включена, то длина штриха

вычисляется автоматически с соблюдением следующих условий:

▼

длина штриха находится в диапазоне 5...30 мм;

▼

координационные оси начинаются и заканчиваются штрихами;

▼

начальная и конечная точки оси (

т1

т2

) располагаются на

штрихах.

Если опция

Автоопределение

выключена, то строится ось с

длиной штриха, не превышающей значения, заданного в поле

Штрих

. При построении будет соблюдено условие, что оси

начинаются и заканчиваются штрихами.

Штрих

Поле для ввода или задания счетчиком максимальной длины
штрихов координационной оси. Поле доступно при выключенной
опции

Автоопределение

Сохранять текст

Если опция

Сохранять текст

включена, то обозначение, текст до и

текст после, заданные для текущей оси, будут предлагаться по
умолчанию для остальных координационных осей этого же типа до
конца сеанса работы.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки

Параметры

Панели свойств будут использоваться при создании

следующих координационных осей этого же типа до конца сеанса
работы.
Если опция выключена, настройка распространяется только на
текущую координационную ось.

Табл. 29.10. Элементы управления отрисовкой координационной оси

Элемент

Описание

Часть IV.

Простановка размеров и обозначений

312

В таблице 29.11 описаны элементы управления вкладки

Выступ 1

, позволяющие настро!

ить выступ за начальную точку. Настройка выступа за конечную точку производится та!
ким же способом на вкладке

Выступ 2

а)

б)

в)

Рис. 29.25. Параметры выступа координационной оси:

а) смещение, б) направление, в) смещение излома

точка

излома

смещение

направление 1

направление 2

точка

излома

т1

Табл. 29.11. Элементы управления отрисовкой выступов координационной оси

Элемент

Описание

Выступ

Поле для задания величины выступа за начальную точку
координационной оси.
Введите нужное значение или задайте его счетчиком.
Ввод нулевого значения означает отсутствие выступа.

Марка

Переключатель, позволяющий включать или выключать отрисовку
марки в начале координационной оси.
Активизируйте переключатель, чтобы ось отрисовывалась с
маркой на конце выступа

Если переключатель не активен, координационная ось строится без
марки на конце выступа.

Смещение

Поле для задания величины смещения марки от координационной
оси (см. рис. 29.25 а).
Введите или задайте счетчиком расстояние, на которое марка
отстоит от координационной оси.
Введите ноль, если марка расположена на координационной оси.
Поле доступно, если активизирован переключатель

Марка

Направление

Группа переключателей, позволяющая выбрать, в какую сторону от
координационной оси смещена марка (см. рис. 29.25 б).
Чтобы изменить направление смещения марки, активизируйте
переключатель

Направление 1

или

Направление 2

Переключатели доступны, если активизирован переключатель

Марка

313

Глава 29. Обозначения СПДС

Умолчательные значения величин выступа и смещения излома задаются в пункте

Координационные оси — Параметры

диалога настройки текущего документа (см.

раздел 29.2 на с. 274).

29.11.5. Дополнительные обозначения

Элементами дополнительных обозначений координационной оси являются:

▼

указатели ориентации оси,

▼

цепочки марок,

▼

текстовые обозначения.

Дополнительные обозначения присоединяются к основной марке. Основная марка —
марка, расположенная на оси. Если ось не имеет основных марок, создание дополни!
тельных обозначений невозможно.

Смещение
излома, %

Поле для задания величины, характеризующей положение точки
излома относительно начальной точки оси (см. рис. 29.25 в).
Введите или задайте счетчиком отношение расстояния от точки

т1

или

т2

до точки излома ко всей величине выступа. Отношение

задается в процентах:

C=a/b*100

, где

, мм — расстояния от точки

т1

или

т2

до точки излома;

, мм — величина выступа;

, % — смещение излома.

Поле доступно, если активизирован переключатель

Марка

По умолчанию

Если эта опция включена, то все текущие настройки вкладки

Выступ 1

Панели свойств будут использоваться при создании

выступа за начальную точку следующих обозначений оси этого же
типа до конца сеанса работы.
Если опция выключена, настройка распространяется только на
текущую координационную ось.

* Чтобы построить цепочки марок, перейдите на вкладку

Дополнительные

обозначения

(см. раздел 29.11.6 на с. 315).

Табл. 29.11. Элементы управления отрисовкой выступов координационной оси

Элемент

Описание

Часть IV.

Простановка размеров и обозначений

314

Дополнительные обозначения могут быть созданы как в процессе построения, так и в ре!
жиме редактирования оси.

Чтобы создать дополнительные обозначения в процессе построения оси, выполните
следующие действия.

1. Отключите режим автоматического создания объектов, отжав кнопку

Автосоздание

объекта

на Панели специального управления.

2. Постройте обозначение координационной оси с основной маркой и введите текст обоз!

начения.

3. Перейдите на вкладку Панели свойств

Дополнительные обозначения

(см.

раздел 29.11.6). В группе

Элементы

активизируйте один из переключателей.

▼

Переключатель

Добавить указатель ориентации оси

позволяет добавить ука!

затель ориентации оси. Указатель оси добавляется вместе с маркой.

▼

Переключатель

Добавить марку

позволяет добавить марку.

▼

Переключатель

Добавить текст

позволяет добавить текстовое обозначение в ви!

де надписи.

После активизации переключателя на экране появляется фантом элемента, а в местах
возможного присоединения дополнительных обозначений — черные точки (см.
рис. 29.26).

Элемент

Указатель ориентации оси

строится по нормали к координационной оси со

стрелкой, направленной от основной марки.

4. Настройте параметры

Тип марки

Длина

5. Введите текст создаваемого обозначения (см. раздел 29.11.7 на с. 316).

6. Укажите точку присоединения элемента мышью. Когда точка подсветится, щелкните ле!

вой кнопкой мыши.

7. Чтобы присоединить следующий элемент, активизируйте нужный переключатель в груп!

пе

Элементы

8. Для завершения построения нажмите кнопку

Создать объект

на Панели специального

управления.

Чтобы добавить дополнительные обозначения к уже существующей оси, войдите в ре!
жим ее редактирования. Для этого дважды щелкните мышью по обозначению оси. Обоз!
начение изменит цвет. Далее выполните действия, описанные выше в п.п. 3 — 8.

Чтобы отредактировать или удалить дополнительные обозначения, войдите в режим ре!
дактирования координационной оси и перейдите на вкладку

Дополнительные обоз

Рис. 29.26. Элементы дополнительных обозначений оси и точки их присоединения

элементы

дополнительных

обозначений

основная марка

точки

присоединения

элементов

315

Глава 29. Обозначения СПДС

начения

Панели свойств. Щелкните по дополнительному обозначению мышью. Эле!

мент изменит цвет. Введите новые параметры или удалите дополнительное обозначение.

29.11.6. Параметры отрисовки дополнительных обозначений

Чтобы настроить параметры отрисовки дополнительных обозначений координационных
осей (прямых, дуговых, круговых), перейдите на вкладку

Дополнительные обозначе

ния

Панели свойств.

▼

При создании оси элементы вкладки

Дополнительные обозначения

доступны, если

режим автосоздания объектов отключен и указаны точки:

▼

т1

т2

— для прямой оси,

▼

тС

т1

т2

или

тС

угол 1

угол 2

радиус

— для дуговой оси,

▼

тС

— для круговой оси.

▼

В процессе редактирования элементы вкладки

Дополнительные обозначения

до!

ступны всегда.

Расположенные на вкладке элементы управления рассмотрены в таблице 29.12.

Табл. 29.12. Элементы управления отрисовкой элементов дополнительных обозначений

Элемент

Описание

Элементы

Группа переключателей, позволяющая выбрать вид добавляемых
элементов.

▼

Чтобы добавить указатель ориентации оси вместе с маркой,
активизируйте переключатель

Добавить указатель

ориентации оси

▼

Чтобы добавить марку, активизируйте переключатель

Добавить марку

▼

Чтобы добавить текстовое обозначение в виде надписи,
активизируйте переключатель

Добавить текст

Чтобы добавить следующий элемент, необходимо вновь
активизировать переключатель группы

Элементы

Тип марки

Группа переключателей, позволяющая выбрать вариант отрисовки
добавляемой марки.
Активизируйте переключатель

Окружность

или

Двойная

окружность

Переключатель

Тип марки

доступен, если активен переключатель

Добавить указатель ориентации оси

или

Добавить марку

Длина указателя

Поле для задания длины указателя ориентации оси.
Введите ее или задайте счетчиком.
Поле доступно, если активизирован переключатель

Добавить

указатель ориентации оси

Часть IV.

Простановка размеров и обозначений

316

Параметры стрелки и умолчательная длина указателя определяются значениями, задан!
ными в пункте

Координационные оси — Указатель ориентации

диалога настройки

текущего документа (см. раздел 29.2 на с. 274).

29.11.7. Ввод текста дополнительных обозначений

Для ввода надписи во время создания и редактирования дополнительных обозначений:

▼

указатель ориентации оси,

▼

марка,

▼

текст

служит диалог ввода текста, приведенный на рис. 29.27.

При добавлении элементов

Указатель ориентации оси

Марка

для вызова диалога

требуется щелкнуть мышью в поле

Текст

При добавлении элемента

Текст

диалог появляется автоматически после того, как ука!

зана точка присоединения обозначения.

Введите текст обозначения в поле ввода.

Если длина строки введенного текста окажется больше диаметра окружности марки,
произойдет автоматическое сужение надписи.

В меню диалога находятся команды редактирования, вставки и форматирования текста.
Некоторые из них можно вызвать из контекстного меню поля ввода диалога.

После завершения ввода текста нажмите кнопку

ОК

диалога.

29.12. Дуговая координационная ось

Чтобы создать обозначение дуговой координационной оси, вызовите команду

Дуговая

координационная ось

Укажите точку центра дуги оси (

тС

). На экране появится фантом обозначения с умолча!

тельными параметрами.

Введите текст надписи обозначения.

Текст

Поле, в котором отображается текст текущего дополнительного
обозначения.
Ввод текста описан в разделе 29.11.7 на с. 316.

Табл. 29.12. Элементы управления отрисовкой элементов дополнительных обозначений

Элемент

Описание

Рис. 29.27. Диалог ввода текста дополнительного обозначения координационной оси

317

Глава 29. Обозначения СПДС

Чтобы при вводе текста производилось автоматическое присвоение номера марке, акти!
визируйте переключатель

Автопродолжение

(см. раздел 29.11.1 на с. 308).

Подробнее о формировании обозначения координационной оси — см. раздел 29.11.2
на с. 308.

Укажите начальную (

т1

) и конечную (

т2

) точки оси или введите полярные координаты

этих точек в поля

Угол 1

Угол 2

Радиус

(или

Диаметр

По умолчанию при вводе параметра окружности система ожидает ввода радиуса. При
этом в группе

Параметр

активен переключатель

Радиус

Чтобы ввести диаметр, активизируйте переключатель

Диаметр

Значения углов отсчитываются от оси ОХ текущей системы координат.

В случае построения оси при помощи мыши углы и радиус дуги будут определены авто!
матически и занесены в поля

Угол 1

Угол 2

и поле текущего параметра —

Радиус

или

Диаметр

Группа переключателей

Направление

на Панели свойств управляет направлением пос!

троения дуги координационной оси —

против часовой стрелки

по часовой стрел

ке

При построении мышью после указания центра (

тС

) и начальной точки (

т1

) переключа!

тель, соответствующий текущему положению фантома, активизируется автоматически.

Чтобы изменить направление, следует провести курсор вдоль оси через начальную точку
(

т1

) или активизировать переключатель противоположного направления.

Если координаты начальной и конечной точек оси вводятся с клавиатуры, то группа пе!
реключателей

Направление

становится доступна после ввода значений в любые три

поля

Центр

Угол 1

Угол 2

или

Радиус

(или

Диаметр

В документе будет создана дуговая координационная ось, состоящая из дуги, ограничен!
ной точками

т1

т2

, и прямолинейных выступов. Выступы расположены по касательным

к дуге оси.

Настройте параметры дуговой координационной оси на вкладках

Параметры

Выступ 1

Выступ 2

Панели свойств. Дуговая и прямая оси имеют одинаковые парамет!

ры, настройка которых описана в разделе 29.11.3 на с. 310 и разделе 29.11.4 на с. 311.

а)

б)

Рис. 29.28. Дуговая координационная ось:

а) пример использования, б) параметры оси

угол 2

выступ 2

выступ 1

тС

радиус

точка

излома

т1

т2

угол 1

Часть IV.

Простановка размеров и обозначений

318

Вы можете создать несколько обозначений за один вызов команды

Дуговая коорди

национная ось

За один вызов команды

Прямая координационная ось

можно создать несколько ко!

ординационных осей.

При построении осей с одинаковыми (частично или полностью) параметрами удобно
воспользоваться командой

Запомнить состояние

. Пример создания координационных

осей приведен в разделе 29.14 на с. 319.

Координационная ось может иметь дополнительные обозначения (см. рис. 29.22 на
с. 307). Порядок их создания подробно описан в разделе 29.11.5 на с. 313.

29.13. Круговая координационная ось

Чтобы создать обозначение круговой координационной оси, вызовите команду

Круго

вая координационная ось

Укажите точку центра окружности оси (

тС

). На экране появится фантом обозначения с

умолчательными параметрами.

Введите текст надписи обозначения.

Чтобы при вводе текста производилось автоматическое присвоение номера марке, акти!
визируйте переключатель

Автопродолжение

(см. раздел 29.11.1 на с. 308).

Подробнее о формировании обозначения координационной оси — см. раздел 29.11.2
на с. 308.

Укажите точку размещения марки (

). Точка

определяет величину радиуса окружности.

В документе будет создана круговая координационная ось с радиусом, равным расстоя!
нию от центра (

тС

) до точки размещения марки (

). При построении мышью радиус вы!

числяется автоматически и соответствующая величина заносится в поле текущего
параметра —

Радиус

или

Диаметр

Настройте параметры круговой оси на вкладке

Параметры

Панели свойств (см.

раздел 29.13.1 на с. 319).

За один вызов команды

Круговая координационная ось

можно создать несколько

обозначений.

а)

б)

Рис. 29.29. Круговая координационная ось:

а) пример использования, б) параметры оси

радиус

оси

тС

319

Глава 29. Обозначения СПДС

При построении осей с одинаковыми (частично или полностью) параметрами удобно
воспользоваться командой

Запомнить состояние

. Пример создания координационных

осей приведен в разделе 29.14 на с. 319.

Координационная ось может иметь дополнительные обозначения (рис. 29.30). Порядок
их создания подробно описан в разделе 29.11.5 на с. 313.

29.13.1. Параметры отрисовки

Чтобы настроить отрисовку круговой координационной оси, активизируйте вкладку

Па

раметры

Панели свойств.

Чтобы выключить отрисовку марки на координационной оси, активизируйте переключа!
тель

Марка

Настройка умолчательного состояния переключателя

Марка

производится в пункте

Ко

ординационные оси — Общие настройки

диалога настройки текущего документа

(см. раздел 29.2 на с. 274).

Остальные элементы управления настраиваются аналогично элементам управления пря!
мых осей. Они рассмотрены в таблице 29.10 на с. 310.

29.14. Использование команды «Запомнить состояние»

для построения осей

Чтобы построить несколько одинаковых координационных осей, можно воспользовать!
ся командой

Запомнить состояние

, расположенной на Панели специального управле!

ния.

29.14.1. Прямые оси

Для создания прямых осей, например, продольных или поперечных, выполните следую!
щие действия.

1. Вызовите команду

Прямая координационная ось

. Не указывая точек

т1

т2

, сделайте

настройки на вкладках

Параметры

Выступ 1

Выступ 2

Панели свойств.

2. Задайте и зафиксируйте значения в полях

Угол

Длина

на вкладке

Координацион

ная ось

3. Нажмите кнопку

Запомнить состояние

а)

б)

в)

Рис. 29.30. Элементы дополнительных обозначений круговой оси:

а) указатель ориентации, б) марка, в) текст

Автоматическое создание объектов должно быть включено, т.е. кнопка

Автосоздание

объектов

на Панели специального управления должна быть нажата.

Часть IV.

Простановка размеров и обозначений

320

4. Введите обозначение оси и активизируйте переключатель

Автопродолжение

5. Укажите последовательно начальные точки (

т1

) новых координационных осей.

Чтобы создать сетку прямых координационных осей (например, c шагом 25 мм по
оси OX и 37 мм по оси OY), выполните следующие действия.

1. Выполните п.п. 1–4 предыдущей последовательности действий, задав значение

в поле

Угол

2. Укажите начальную точку первой горизонтальной оси мышью или введя координаты в

поле

т1

3. Не сдвигая мышь, активизируйте поле

т1

и увеличьте текущее значение координаты Y на

37. Для этого последовательно нажмите следующие клавиши (комбинации клавиш):

<Alt>

<1>

<Tab>

<End>

<+>

<3>

<7>

<Enter>.

Будет построена новая ось, смещенная на 37 мм вверх относительно первой оси. Чтобы
построить очередную ось, нажмите (не сдвигая мышь) указанные клавиши еще раз и т.д.

4. Задайте значение

в поле

Угол

, зафиксируйте его и введите номер оси.

5. Укажите начальную точку первой вертикальной оси мышью или введя координаты в по!

ле

т1

6. Не сдвигая мышь, нажмите последовательно клавиши (комбинации клавиш):

<Alt>

<1>

<End>

<+>

<2>

<5>

<Enter>.

Чтобы построить очередную ось, нажмите (не сдвигая мышь) указанные клавиши еще
раз и т.д.

29.14.2. Дуговые оси

Для создания дуговых осей, например, в виде дуг концентрических окружностей, выпол!
ните следующие действия.

1. Вызовите команду

Дуговая координационная ось

. Не указывая точек

тС

т1

т2

, сде!

лайте настройки на вкладках

Параметры

Выступ 1

Выступ 2

Панели свойств.

2. Задайте и зафиксируйте значения в полях

Угол 1

Угол 2

на вкладке

Координацион

ная ось

. Укажите точку центра.

3. Нажмите кнопку

Запомнить состояние

4. Введите обозначение оси и активизируйте переключатель

Автопродолжение

5. Укажите последовательно мышью точки концов радиусов новых координационных осей

или последовательно задайте значения в поле

Радиус

Чтобы построить две группы концентрических дуговых осей, симметричные относитель!
но прямой (например, оси OY), выполните следующие действия.

1. Постройте первую группу осей, выполнив п.п. 1–5 предыдущей последовательности

действий.

2. Отредактируйте значение в поле

Угол 1

, преобразовав его в разность между 180 и теку!

щим значением. Для этого активизируйте поле и, не меняя текущего значения, введите
перед ним символы

180

и нажмите клавишу

<Enter>.

3. Таким же образом отредактируйте значение в поле

Угол 2

321

Глава 29. Обозначения СПДС

4. Смените направление построения оси.

5. Активизируйте поле

Центр

щелчком по его названию и укажите центр новой группы

осей.

6. Укажите последовательно мышью точки концов радиусов осей или последовательно за!

дайте значения в поле

Радиус

29.14.3. Круговые оси

Для создания круговых осей, например, в виде концентрических окружностей, выполни!
те следующие действия.

1. Вызовите команду

Круговая координационная ось

. Не указывая точек

тС

, сделай!

те настройки на вкладке

Параметры

Панели свойств.

2. Укажите мышью точку

тС

или задайте и зафиксируйте координаты центра в полях ввода

Центр

3. Нажмите кнопку

Запомнить состояние

4. Введите обозначение оси и активизируйте переключатель

Автопродолжение

5. Укажите последовательно точки расположения марок (

) новых координационных осей.

Для точного позиционирования курсора воспользуйтесь привязками.

Чтобы вторая группа осей располагалась симметрично первой относительно оси OX, при
выполнении п. 2 достаточно поменять знаки чисел в полях

Угол 1

Угол 2

на противо!

положные.

324

Глава 30.

Общие приемы редактирования

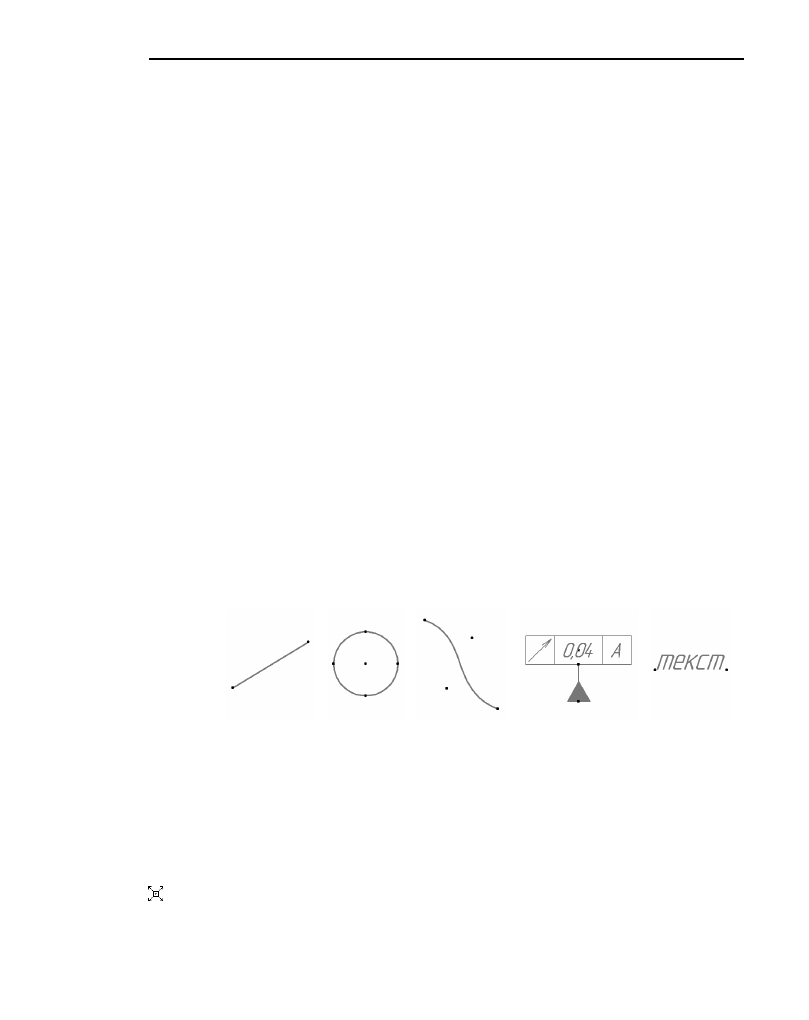

КОМПАС!3D предоставляет пользователю разнообразные возможности редактирования
объектов. Наиболее простые и часто используемые приемы редактирования можно вы!
полнять с помощью мыши. Для реализации специальных возможностей редактирования
требуется вызов соответствующих команд.

Команды редактирования геометрических объектов сгруппированы в меню

Редактор

, а

кнопки для вызова команд — на панели

Редактирование

(рис. 30.1).

Перед вызовом команд сдвига, поворота, масштабирования, преобразования симметрии
и копирования требуется выделить объекты, участвующие в операции (о выделении объ!
ектов см. раздел 8.6 на с. 100).

30.1.

Редактирование объектов с помощью мыши

С помощью мыши вы можете сдвигать и копировать геометрические объекты и виды на
чертеже, а также редактировать характерные точки геометрических объектов.

Кроме того, двойным щелчком мыши по объекту запускается процесс редактирования
параметров этого объекта. На Панели свойств появляется тот же набор управляющих
элементов, что и при создании объекта. Вы можете отредактировать параметры объекта:
изменить любые его свойства и характеристики. Работа с Панелью свойств описана в
разделе 8.1 на с. 70.

Иногда бывает нужно отредактировать только текст, входящий в состав объекта — раз!
мерную надпись, текст фигурной скобки, текст обозначения шероховатости и т.п. В та!
ких случаях удобно сразу вызвать диалог ввода надписи, без запуска процесса редакти!
рования объекта. Для этого следует дважды щелкнуть мышью на самой надписи (а не на
графических примитивах, составляющих объект).

На экране появится диалог ввода текста. Внесите необходимые изменения и закройте
диалог кнопкой

ОК

30.1.1.

Перемещение

Чтобы переместить объекты мышью, выполните следующие действия.

1. Выделите объекты, которые нужно сдвинуть. О выделении геометрических объектов см.

раздел 8.6 на с. 100, видов — Том II, раздел 46.4 на с. 47.

2. Установите курсор так, чтобы он захватывал какой!либо из выделенных объектов, и на!

жмите левую кнопку мыши.

3. Удерживая кнопку мыши нажатой, «перетаскивайте» объекты. На экране отображается

их фантом, следующий за курсором.

4. После того, как нужное положение объектов достигнуто, отпустите кнопку мыши.

Рис. 30.1. Панель

Редактирование

325

Глава 30. Общие приемы редактирования

Объекты будут удалены с прежних мест и помещены в новые.

30.1.2. Копирование

Чтобы скопировать объекты мышью, выполните следующие действия.

1. Выделите объекты, которые нужно скопировать.

2. Нажмите клавишу

<Ctrl>

3. Не отпуская клавишу

<Ctrl>

, установите курсор так, чтобы он захватывал какой!либо из

выделенных объектов, нажмите левую кнопку мыши и переместите мышь.

4. Отпустите клавишу

<Ctrl>

и кнопку мыши.

На экране отображается фантом перемещаемых объектов, следующий за курсором.

5. Перемещайте мышь, пока не будет достигнуто нужное положение объектов, затем щел!

кните левой кнопкой.

Объекты будут скопированы в указанное место, а оригиналы останутся в прежнем поло!
жении.

Вы можете продолжать копирование, фиксируя положение очередной копии.

6. Чтобы завершить копирование, нажмите клавишу

<Esc>

30.2.

Редактирование характерных точек

Конфигурацию объекта можно отредактировать, изменив положение его характерных
точек.

Для перехода в режим редактирования характерных точек геометрического объекта или
объекта оформления следует щелкнуть по нему мышью.

В этом режиме характерные точки отображаются в виде маленьких черных квадратов, а
объект выделяется.

Практически все объекты имеют по несколько характерных точек, однако только одну из
них можно перемещать одновременно. Чтобы указать точку, положение которой будет
отредактировано, ее требуется активизировать.

Для этого любым способом подведите курсор к нужной точке. Форма курсора изменит!
ся:

▼

если характерную точку можно перемещать произвольно, то курсор отображается в виде
четырех диагонально направленных стрелок,

а)

б)

в)

г)

д)

Рис. 30.2. Характерные точки:

а) отрезка, б) окружности, в) NURBS, г) допуска формы, д) текста

Аскон КОМПАС-3D. Руководство по библиотекам - часть 93
