Аскон КОМПАС-3D. Руководство по библиотекам

Часть IV.

Простановка размеров и обозначений

278

▼

Ширина кольца

▼

Расстояние от разделителя формы до текста над ним

▼

Расстояние от разделителя формы до текста под ним

Текст

▼

Шрифт

2.2

▼

Высота, сужение и цвет символов

▼

Начертание (курсив, жирный, подчеркнутый)

Выносная надпись

Общие
настройки

▼

Тип формы

2.1

▼

Выравнивание полок

Параметры

▼

Длина стрелки

1.1

▼

Угол стрелки

▼

Длина засечки

▼

Расстояние от начала полки до текста

▼

Выход полки за текст

▼

Расстояние от текста до полки над ним

▼

Расстояние от полки до текста

Стрелки
и засечки

▼

Зачернение стрелок

1.1

▼

Стиль линии засечки (основная или тонкая)

Фильтр
стрелок

Набор стрелок, доступных при создании выносной
надписи, последовательность стрелок в списке
и умолчательный вид стрелки.

1.2

Текст

▼

Шрифт

2.2

▼

Высота, сужение и цвет символов

▼

Шаг строк

▼

Начертание (курсив, жирный, подчеркнутый)

Табл. 29.1. Настраиваемые параметры обозначений для ПСП

Подраздел,
пункт, подпункт

Настраиваемые параметры

№
подгруппы

279

Глава 29. Обозначения СПДС

Фигурная скобка

Общие
настройки

▼

Размещение текста (автоматическое или на полке)

2.1

▼

Направление полки

Параметры

▼

Радиус закругления скобки

2.2

▼

Расстояние от скобки до текста

1.1

▼

Расстояние от полки до текста

▼

Расстояние от начала полки до текста

▼

Выход полки за текст

Фильтр линий

Набор стилей линии, доступных при создании фигурной
скобки, последовательность стилей в списке
и умолчательный стиль.

1.2

Текст

▼

Шрифт

2.2

▼

Высота, сужение и цвет символов

▼

Шаг строк

▼

Начертание (курсив, жирный, подчеркнутый)

Координационные оси

Общие
настройки

▼

Размер марки

2.2

▼

Ширина кольца

▼

Включить марку 1

1.1

▼

Включить марку 2

▼

Буквы для обозначений

1.2

Параметры

▼

Выступ оси за начальную точку

2.2

▼

Выступ оси за конечную точку

▼

Смещение излома начала оси

▼

Смещение излома конца оси

▼

Пунктир

▼

Промежуток

Табл. 29.1. Настраиваемые параметры обозначений для ПСП

Подраздел,
пункт, подпункт

Настраиваемые параметры

№
подгруппы

Часть IV.

Простановка размеров и обозначений

280

Если в большинстве документов используются одинаковые параметры обозначений, то
можно сделать так, чтобы каждый новый документ по умолчанию создавался с необхо!
димыми настройками.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ

. Раскройте раздел

Обозначения для ПСП

в правой части появивше!

гося диалога. Список подразделов и набор настраиваемых параметров размеров для но!
вых документов такой же, как для текущего документа.

29.3.

Марка/позиционное обозначение без линиивыноски

Чтобы создать марку/позиционное обозначение без линии!выноски, вызовите команду

Марка/позиционное обозначение без линиивыноски

▼

Автоопределение или максимальная длина штриха

Указатель
ориентации

▼

Длина

2.2

▼

Длина стрелки

1.1

▼

Угол стрелки

▼

Зазор

▼

Вид стрелки

▼

Зачернение стрелок

Текст

▼

Шрифт

2.2

▼

Высота, сужение и цвет символов

▼

Начертание (курсив, жирный, подчеркнутый)

* Если номер подгруппы параметра не указан, то параметр относится к той же

подгруппе, что и предыдущий.

Табл. 29.1. Настраиваемые параметры обозначений для ПСП

Подраздел,
пункт, подпункт

Настраиваемые параметры

№
подгруппы

Если изменение настройки обозначений в текущем документе по каким!либо причинам
нежелательно, вы можете установить комбинацию параметров, которая будет использо!
ваться как умолчательная при создании обозначений до конца сеанса работы.
Для этого при создании обозначения каждого типа (кроме марок/позиционных обозна!
чений на линии и номеров узлов) настройте его необходимым образом и включите оп!
цию

По умолчанию

на вкладке

Параметры

Панели свойств.

281

Глава 29. Обозначения СПДС

После вызова команды на экране появляется фантом обозначения. Точка привязки (

)

располагается в центре габаритного прямоугольника.

Введите координаты марки/позиционного обозначения на Панели свойств или укажите
точку, определяющую его положение в окне документа.

Чтобы построить повернутое обозначение, введите нужное значение угла поворота тек!
ста в поле

Угол

Введите текст надписи обозначения (см. раздел 29.3.1 на с. 282).

Чтобы при вводе текста производилось автоматическое присвоение свободных номеров
элементам, активизируйте переключатель

Автонумерация

. Подробнее об

автонумерации — см. раздел 29.3.2 на с. 284.

Если текст, сформированный для текущей (создаваемой) марки/позиционного обозна!
чения, нужно использовать для остальных обозначений, созданных за этот вызов коман!
ды, включите опцию

Сохранять текст

. При выключенной опции каждое следующее

обозначение формируется без текста.

Настройте параметры марки/позиционного обозначения на вкладке

Параметры

Панели

свойств (см. раздел 29.3.3 на с. 285).

Текст надписи может служить источником ссылки другого текстового объекта, находя!
щегося в этом документе. Подробнее о ссылках см. Том II, раздел 70.3 на с. 244.

Кнопка

Копировать свойства

на Панели специального управления позволяет копиро!

вать текст в текущее обозначение из уже существующей марки/позиционного обозначе!

Контекстное меню поля

Текст

содержит все марки, созданные в документе. Чтобы со!

здать марку с уже существующим текстовым обозначением, вы можете выбрать его из
этого меню (рис. 29.3). В режиме автонумерации ей будет присвоен очередной номер.

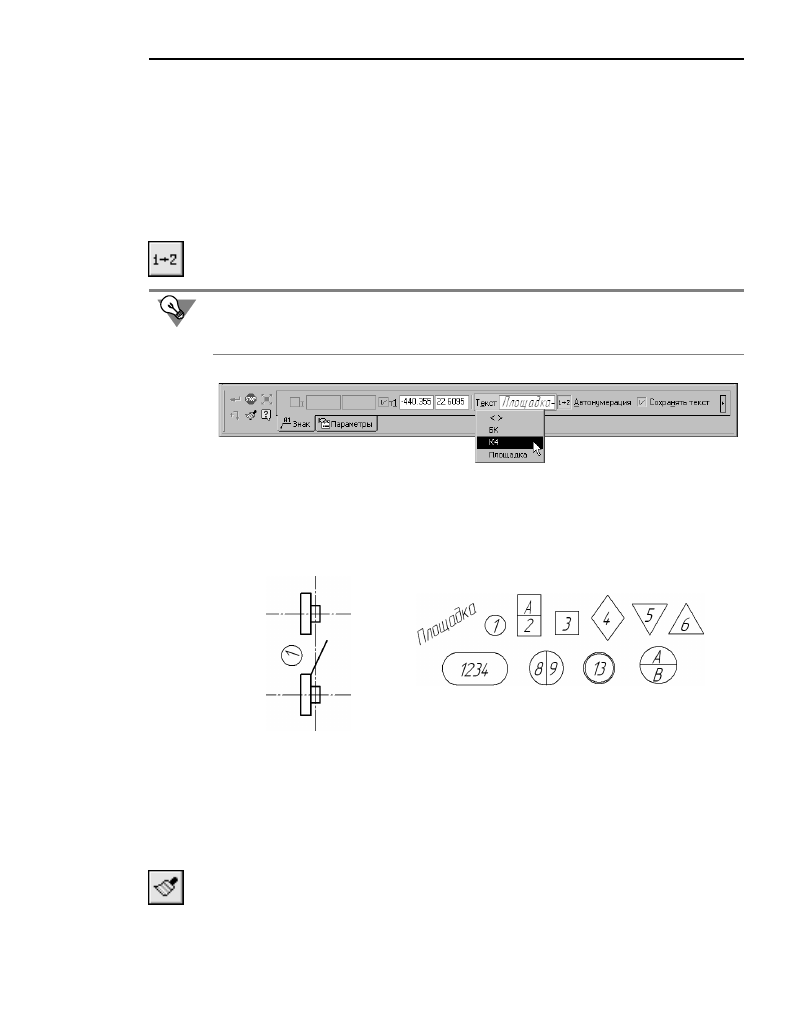

Рис. 29.3. Контекстное меню поля

Текст

марки/позиционного обозначения

а)

б)

Рис. 29.4. Марка/позиционное обозначение без линиивыноски

а) пример использования, б) типы формы обозначения

Часть IV.

Простановка размеров и обозначений

282

ния (этого же или другого типа). Подробнее о копировании свойств марок — см.
раздел 29.3.4 на с. 287.

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

на Панели специ!

ального управления.

Вы можете создать несколько обозначений за один вызов команды

Марка/позицион

ное обозначение без линиивыноски

. Для этого после нажатия кнопки

Создать

объект

укажите новую точку привязки (

29.3.1. Ввод текста марки/позиционного обозначения

Для ввода текста во время создания и редактирования следующих объектов:

▼

марка/позиционное обозначение без линии!выноски,

▼

марка/позиционное обозначение с линией!выноской,

▼

марка/позиционное обозначение на линии

служит диалог, приведенный на рис. 29.5. Диалог вызывается щелчком мыши в поле

Текст

на вкладке

Знак

Панели свойств или при помощи команды

Текст надписи...

из

контекстного меню поля чертежа.

Элементы управления этого диалога представлены в таблице 29.2.

Фон под обозначением всегда очищается независимо от настроек, сделанных в диалоге
параметров отображения перекрывающихся объектов.

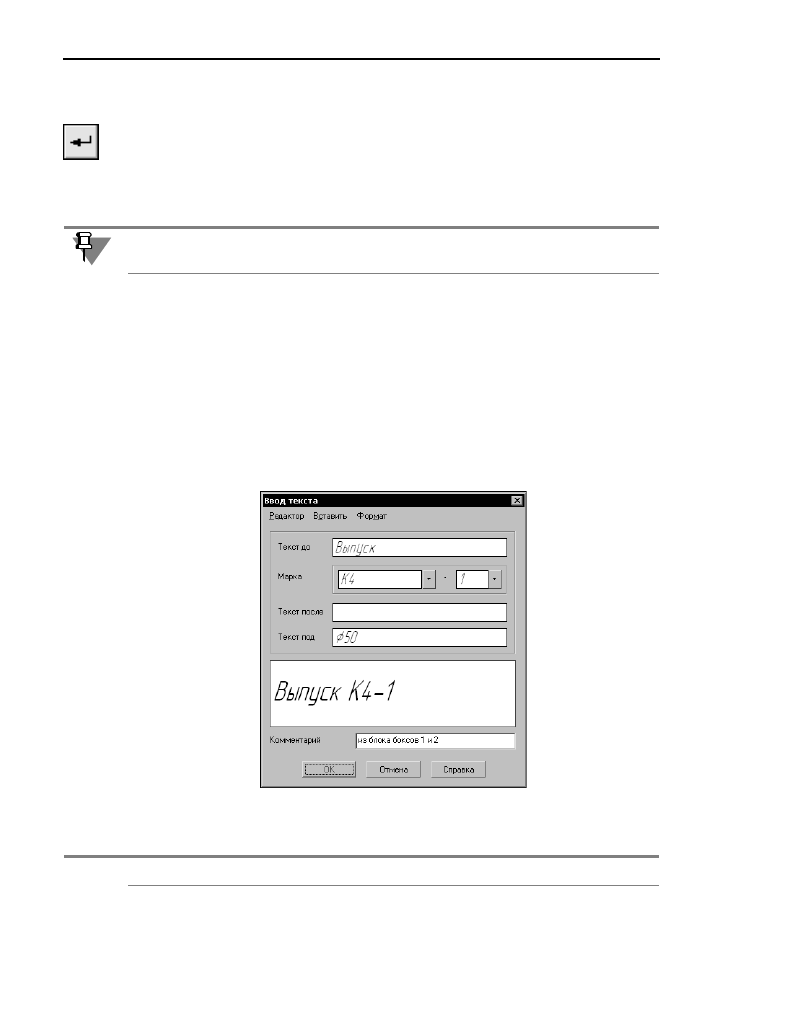

Рис. 29.5. Диалог ввода текста марки/позиционного обозначения

Табл. 29.2. Диалог ввода текста марки/позиционного обозначения

Элемент

Описание

Текст до

Поле для ввода текста, предшествующего обозначению марки/
позиционного обозначения.

283

Глава 29. Обозначения СПДС

В процессе формирования обозначения его текущий внешний вид (за исключением тек!
ста под полкой) отображается в специальном поле в нижней части диалога.

Между маркой и номером элемента может находиться разделитель — один, два или три
символа, которые также отображаются в этом поле (на рис. 29.5 разделитель — дефис).
Разделитель вставляется автоматически. Если один из элементов обозначения — назва!
ние марки или ее номер — отсутствует, то разделитель не отображается. Разделитель не
является текстом и не редактируется в диалоге ввода текста.

Ввод символа (символов) разделителя производится в пункте

Марка/позиционное

обозначение — Общие настройки

диалога настройки текущего документа (см.

раздел 29.2 на с. 274).

В меню диалога ввода текста находятся команды редактирования, вставки и форматиро!
вания текста. Эти команды используются так же, как и при работе в текстовом редакторе
(см. Том II, главу 68). Некоторые из команд можно вызвать из контекстного меню поля
ввода диалога.

После ввода текста марки/позиционного обозначения нажмите кнопку

ОК

диалога.

Марка

Поля для ввода обозначения марки.
В левое поле вводится текстовое обозначение марки, а в правое —
номер марки. Если в чертеже уже были созданы марки/
позиционные обозначения, марку можно выбрать из списка,
раскрывающегося при нажатии кнопки со стрелкой в левом поле.
После выбора марки, в том числе и не содержащей символов,
становится доступен список номеров данной марки в правом поле.
Номер марки можно указать из списка или ввести новый.
Если включена

Автонумерация

марок (см. раздел 29.3.2 на

с. 284), то для выбранной марки предлагается следующий по
порядку номер.

Текст после

Поле для ввода текста, следующего за обозначением марки.

Текст под

Поле для ввода текста, который отобразится под полкой
обозначения.

Комментарий

Поле для ввода вспомогательной информации, например, об
элементе, для которого создается марка/позиционное
обозначение. Комментарий не отображается на чертеже.

Для обозначения марок рекомендуется использовать символы, ввод которых возможен
непосредственно с клавиатуры цифры и буквы русского и латинского алфавитов и т.п.
Если обозначение марки содержит символы, введенные при помощи команд

Вставить — Символ...

Вставить — Спецзнак

, то это обозначение будет создано, но

в раскрывающийся список левого поля попадает только часть обозначения, находящая!
ся перед первым таким символом.

Табл. 29.2. Диалог ввода текста марки/позиционного обозначения

Элемент

Описание

Часть IV.

Простановка размеров и обозначений

284

29.3.2. Автонумерация марки/позиционного обозначения

Переключатель

Автонумерация

позволяет автоматически присваивать номер создава!

емой марке. Переключатель доступен при создании марки/позиционного обозначения и
недоступен при редактировании.

В режиме автонумерации происходит автоматическое заполнение той части строки, ко!
торая содержит номер (после текста марки). Автонумерация работает для марок с оди!
наковым текстовым обозначением. Тип марки — с линией!выноской, на линии или без
линии!выноски — значения не имеет. Также не имеет значения способ задания номеров
предыдущих марок — вручную или автоматически.

Для создания марки с автоматически присвоенным номером выполните следующие
действия.

1. Активизируйте переключатель

Автонумерация

на Панели свойств. По умолчанию поле

Текст

пусто. Если включена опция

Сохранять текст

на вкладке

Знак

Панели свойств,

то в поле

Текст

отображается текст, размещенный над полкой последнего созданного

обозначения.

2. Щелкните правой кнопкой мыши в поле

Текст

. Появится контекстное меню, содержащее

список марок в алфавитном порядке, использовавшихся в документе.

3. Выберите из контекстного меню нужную марку. В поле

Текст

отобразится обозначение

марки с присвоенным ей следующим свободным номером.

В диалоге ввода текста (рис. 29.5 на с. 282) можно отредактировать обозначение, ввести
дополнительный текст над полкой и под полкой, ввести комментарий.

Вы можете настроить систему так, чтобы режим автонумерации для марок всех типов
был включен по умолчанию. Для этого включите опцию

Автонумерация

в пункте

Марка/позиционное обозначение — Общие настройки

диалога настройки теку!

щего документа (см. раздел 29.2 на с. 274).

Изменение состояния переключателя

Автонумерация

на Панели свойств равносильно

изменению состояния опции

Автонумерация

в диалоге общих настроек.

Если режим автонумерации выключен, поле

Текст

пусто. В этом случае номер марке/по!

зиционному обозначению присваивается вручную в диалоге ввода текста.

Если параметры текста (шрифт, высота, цвет и т.п.) у марок/позиционных обозначений
(всех или какого!либо типа) в документе отличаются от текущих умолчательных пара!
метров, то рекомендуется не настраивать каждую надпись в отдельности, а установить
требуемые параметры в качестве умолчательных. Для этого служат подпункты

Марка/

позиционное обозначение — С линиейвыноской/ На линии/ Без линии
выноски — Текст

диалога настройки текущего документа (см. раздел 29.2 на с. 274).

Марка, обозначаемая в списке символами < >, не содержит текстового обозначения, а
состоит только из номера.

Если марка/позиционное обозначение с автоматически присвоенным номером удаляет!
ся из документа, номера оставшихся объектов не изменяются.

285

Глава 29. Обозначения СПДС

29.3.3. Параметры марки/позиционного обозначения

без линиивыноски

Чтобы настроить отрисовку марки/позиционного обозначения без линии!выноски, акти!
визируйте вкладку

Параметры

Панели свойств. Расположенные на ней элементы уп!

равления рассмотрены в таблице 29.3.

Табл. 29.3. Элементы управления отрисовкой марки/позиционного обозначения без линиивыноски

Элемент

Описание

Форма

Список для выбора типа формы обозначения.
Если поле пусто, то выбран тип

Без формы

— обозначение

строится без формы. Чтобы изменить форму, раскройте список и
выберите нужную строку. Перечень форм, доступных для выбора,
а также порядок следования форм в списке определяются
настройкой фильтра, сделанной в подпункте

Марка/

позиционное обозначение — Без линиивыноски —Фильтр
форм

диалога настройки текущего документа (см. раздел 29.2 на

с. 274).

Если выбран тип

Без формы

, то настройка не требуется. Если

выбрана какая!либо форма обозначения, то на Панели свойств
появляются поля для ввода размеров формы

Ширина

Высота

или

Габарит

(см. таблицу 29.4).

Ширина

Поле для ввода или задания счетчиком ширины габаритного
прямоугольника текущей формы.

Высота

Поле для ввода или задания счетчиком высоты габаритного
прямоугольника текущей формы.

Габарит

Поле для ввода или задания счетчиком габарита текущей формы.
Габарит формы — размер геометрической фигуры,
ограничивающей снаружи форму обозначения. Габаритом формы
является сторона квадрата или диаметр окружности — в
зависимости от типа формы.

Стиль линии

Поле, в котором отображается текущий стиль линии отрисовки
формы. Чтобы изменить стиль, раскройте список

Стиль линии

выберите нужную строку. Перечень стилей, доступных для выбора,
а также порядок следования стилей в списке определяются
настройкой фильтра, сделанной в подпункте

Марка/

позиционное обозначение — Без линиивыноски —Фильтр
линий

диалога настройки текущего документа (см. раздел 29.2 на

с. 274).

Часть IV.

Простановка размеров и обозначений

286

В таблице 29.4 представлены поля для ввода размеров форм, появляющиеся на Панели
свойств после выбора формы. В скобках указаны виды задаваемых размеров формы.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки

Параметры

Панели свойств будут использоваться при создании

следующих марок/позиционных обозначений до конца сеанса
работы.
Если опция выключена, настройка распространяется только на
текущее (создаваемое) обозначение.

* Размер формы не зависит от длины строки вводимого текста. Если строка

окажется длиннее поля текста в форме, произойдет автоматическое суже!
ние надписи.

Табл. 29.3. Элементы управления отрисовкой марки/позиционного обозначения без линиивыноски

Элемент

Описание

Табл. 29.4. Виды размеров форм марки/позиционного обозначения без линиивыноски

Форма

Название полей ввода и виды задаваемых размеров

Без формы

Задание размеров не требуется

Окружность

Габарит

(диаметр)

Прямоугольник

Ширина

(ширина),

Высота

(высота)

Квадрат

Габарит

(длина стороны квадрата)

Ромб 1

Ширина

(ширина описанного прямоугольника),

Высота

(высота описанного прямоугольника)

Ромб 2

Габарит

(длина стороны описанного квадрата)

Шестиугольник

Габарит

(диаметр описанной окружности)

Треугольник 1

Габарит

(диаметр описанной окружности)

Треугольник 2

Габарит

(диаметр описанной окружности)

287

Глава 29. Обозначения СПДС

Умолчательные размеры форм и расстояния от разделителя формы до текста задаются
в подпункте

Марка/позиционное обозначение — Без линиивыноски — Пара

метры

диалога настройки текущего документа (см. раздел 29.2 на с. 274).

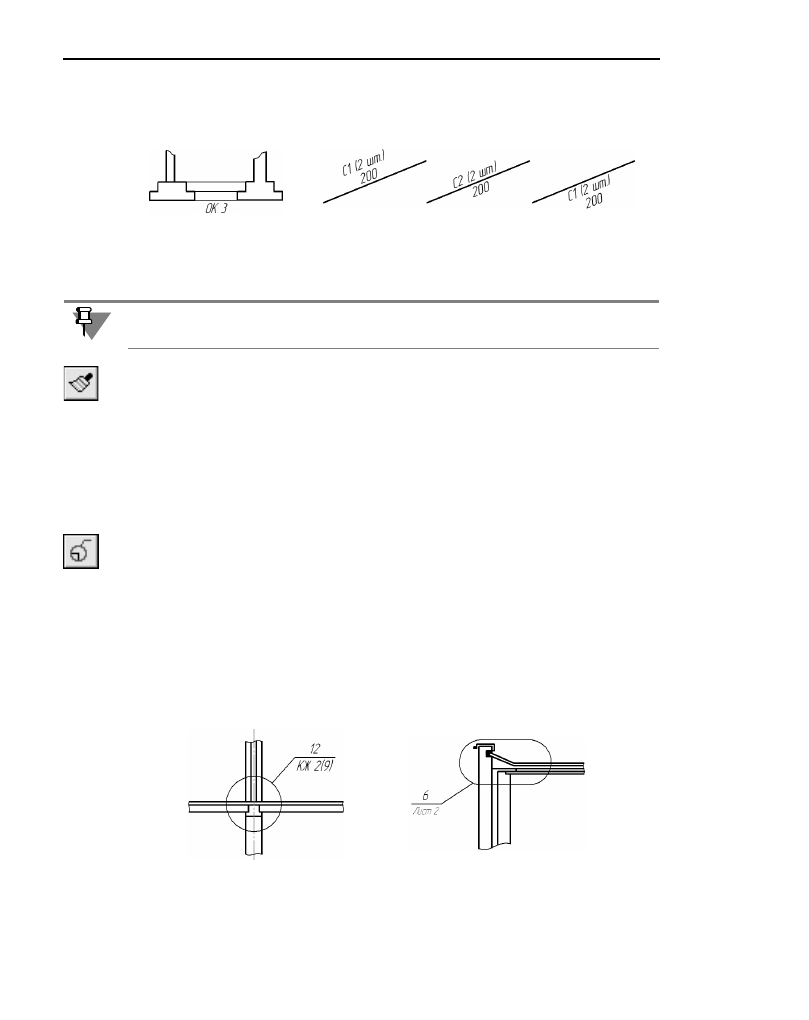

29.3.4. Копирование свойств марок/позиционных обозначений

Для копирования текста между марками/позиционными обозначениями без выхода из
процесса их создания или редактирования служит команда

Копировать свойства

Кнопка для ее вызова расположена на Панели специального управления.

Например, чтобы перенести весь текст из марки на линии в марку с линией!выноской,
выполните следующие действия.

1. Находясь в процессе создания или редактирования марки с линией!выноской, нажмите

кнопку

Копировать свойства

Курсор изменит вид.

Подведите курсор к марке на линии, текст которой требуется скопировать. Когда марка
подсветится, нажмите левую кнопку мыши.

В поле

Текст

Панели свойств появится текст над полкой. При необходимости текст мож!

но отредактировать.

2. Нажмите кнопку

Создать объект

. Марка с линией!выноской будет иметь скопирован!

ный текст.

29.4.

Марка/позиционное обозначение с линиейвыноской

Чтобы создать марку/позиционное обозначение с линией!выноской, вызовите команду

Марка/позиционное обозначение с линиейвыноской

Укажите начальную точку первого ответвления обозначения (

Скругленный
прямоугольник

Ширина

(расстояние между центрами полуокружностей),

Высота

(высота)

Окружность
с вертикальным
разделителем

Габарит

(диаметр)

Двойная
окружность

Габарит

(диаметр внутренней окружности)

Чтобы поменять объект копирования, вызовите вновь команду

Копировать свойства

укажите другой объект.

Табл. 29.4. Виды размеров форм марки/позиционного обозначения без линиивыноски

Форма

Название полей ввода и виды задаваемых размеров

При копировании свойств между марками без линии!выноски передается также тип
формы обозначения.

Часть IV.

Простановка размеров и обозначений

288

Укажите точку начала полки

т1

Затем укажите начальные точки остальных ответвлений. Их количество не ограничено.

Введите текст надписи обозначения (см. раздел 29.3.1 на с. 282).

Чтобы при вводе текста производилось автоматическое присвоение свободных номеров
элементам активизируйте переключатель

Автонумерация

. Подробнее об

автонумерации — см. раздел 29.3.2 на с. 284.

Если текст, сформированный для текущей (создаваемой) марки/позиционного обозна!
чения, нужно использовать для остальных подобных обозначений, созданных за этот
вызов команды, включите опцию

Сохранять текст

. При выключенной опции каждое

следующее обозначение формируется без текста.

Текст надписи может служить источником ссылки другого текстового объекта, находя!
щегося в этом документе.

Настройте параметры марки/позиционного обозначения на вкладке

Параметры

Панели

свойств (см. раздел 29.4.1).

По умолчанию при создании марки/позиционного обозначения включен режим добавле!
ния ответвлений. Об этом свидетельствует нажатая кнопка

Добавить ответвления

на

Панели специального управления. В этом режиме каждая вновь указанная точка воспри!
нимается системой как начальная точка очередного ответвления.

В режиме редактирования характерных точек объекта можно внести изменения в конфи!
гурацию обозначения. Добавление ответвлений в этом режиме невозможно. Для пере!
хода в режим редактирования нажмите кнопку

Редактировать точки

на Панели специ!

ального управления.

Подведите курсор к любой характерной точке (эти точки отображаются в виде черных
квадратиков). Форма курсора изменится.

Измените положение характерных точек любым способом или удалите ненужные точки
(см. раздел 30.2 на с. 325).

Контекстное меню поля

Текст

содержит все марки, созданные в документе. Чтобы со!

здать марку с уже существующим текстовым обозначением, вы можете выбрать его из
этого меню (см. рис. 29.3 на с. 281). В режиме автонумерации ей будет присвоен оче!
редной номер.

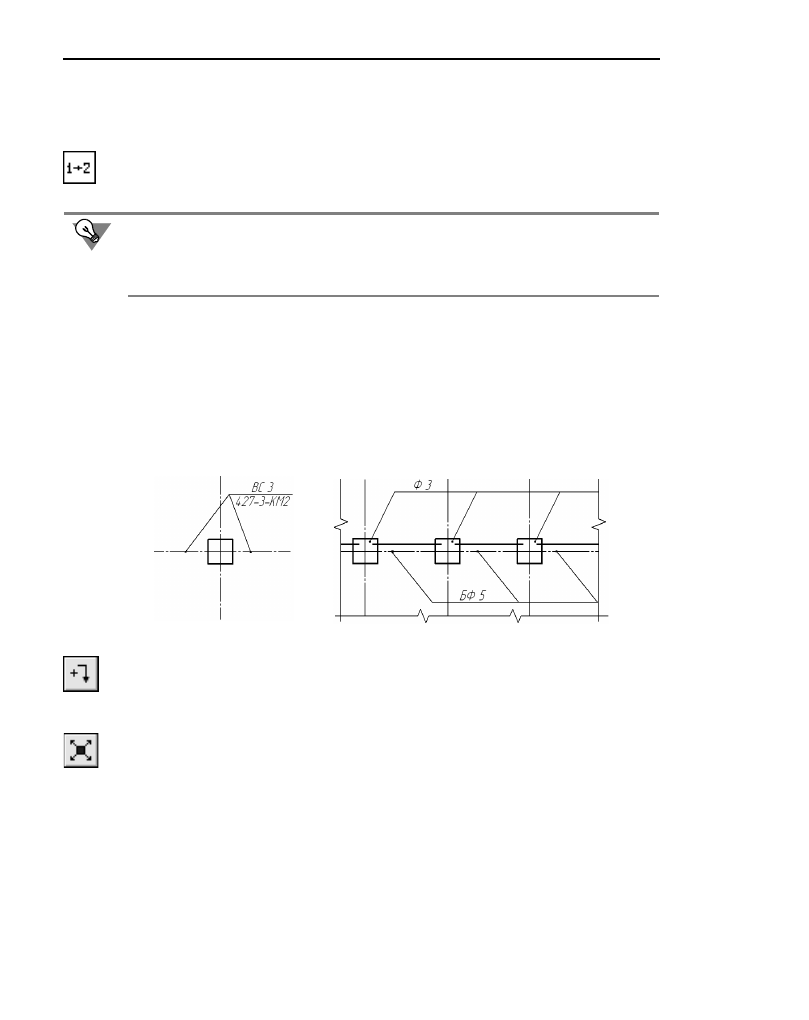

Рис. 29.6. Примеры марки/позиционного обозначения с линиейвыноской

289

Глава 29. Обозначения СПДС

Между режимами можно произвольно переключаться при помощи кнопок Панели спе!
циального управления или команд в контекстном меню. При выходе из одного режима
автоматически включается другой.

Кнопка

Копировать свойства

на Панели специального управления позволяет копиро!

вать текст в текущее обозначение из уже существующей марки/позиционного обозначе!
ния (этого же или другого типа). Подробнее о копировании свойств — см. раздел 29.3.4
на с. 287.

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

на Панели специ!

ального управления.

Вы можете создать несколько обозначений за один вызов команды

Марка/позицион

ное обозначение с линиейвыноской

. Для этого после нажатия кнопки

Создать

объект

укажите новые точки

т1

29.4.1. Параметры марок/позиционных обозначений

с линиейвыноской

Чтобы настроить отрисовку марки/позиционного обозначения с линией!выноской, акти!
визируйте вкладку

Параметры

Панели свойств. Расположенные на ней элементы уп!

равления рассмотрены в таблице 29.5.

Табл. 29.5. Элементы управления отрисовкой марки/позиционного обозначения с линиейвыноской

Элемент

Описание

Стрелка

Список, позволяющий выбрать вид стрелки марки/позиционного
обозначения. Перечень стрелок, доступных для выбора, а также
порядок следования стрелок в списке определяются настройкой
фильтра, сделанной в подпункте

Марка/позиционное

обозначение — С линией выноской — Фильтр стрелок

диалога настройки текущего документа (см. раздел 29.2 на с. 274).

Полка

Элемент управления, позволяющий выбрать расположение полки
обозначения.
Элемент управления

Полка

принимает различный вид в

зависимости от того, какой переключатель активизирован в группе

Ответвления

Если активен переключатель

От начала полки

или

От конца

полки

, то элемент управления

Полка

представляет собой

раскрывающийся список, позволяющий выбрать направление
полки от точки ее начала.
Выберите из списка нужное направление отрисовки полки —

Влево

Вправо

Вверх

или

Вниз

(рис. 29.7).

Если активен переключатель

Параллельные

, то элемент

управления

Полка

представляет собой группу переключателей,

позволяющую выбрать положение полки —

Горизонтальное

или

Вертикальное

(рис. 29.8)

Часть IV.

Простановка размеров и обозначений

290

Расстояния от текста до полки и размеры стрелок задаются в подпункте

Марка/пози

ционное обозначение — С линиейвыноской — Параметры

, а вид стрелок и

засечек — в подпункте

Марка/позиционное обозначение — С линией

выноской — Стрелки и засечки

диалога настройки текущего документа (см.

раздел 29.2 на с. 274).

Ответвления

Группа переключателей, позволяющая выбрать способ построения
ответвлений. Активизируйте нужный переключатель:

От начала полки

От конца полки

Параллельные

По умолчанию

Если эта опция включена, то все текущие настройки вкладки

Параметры

Панели свойств будут использоваться при создании

* Поскольку вид переключателей

Полка

зависит от того, какой переключа!

тель активен в группе

Ответвления

, рекомендуется настраивать полку

после того, как будет выбран вариант добавления ответвлений.

Табл. 29.5. Элементы управления отрисовкой марки/позиционного обозначения с линиейвыноской

Элемент

Описание

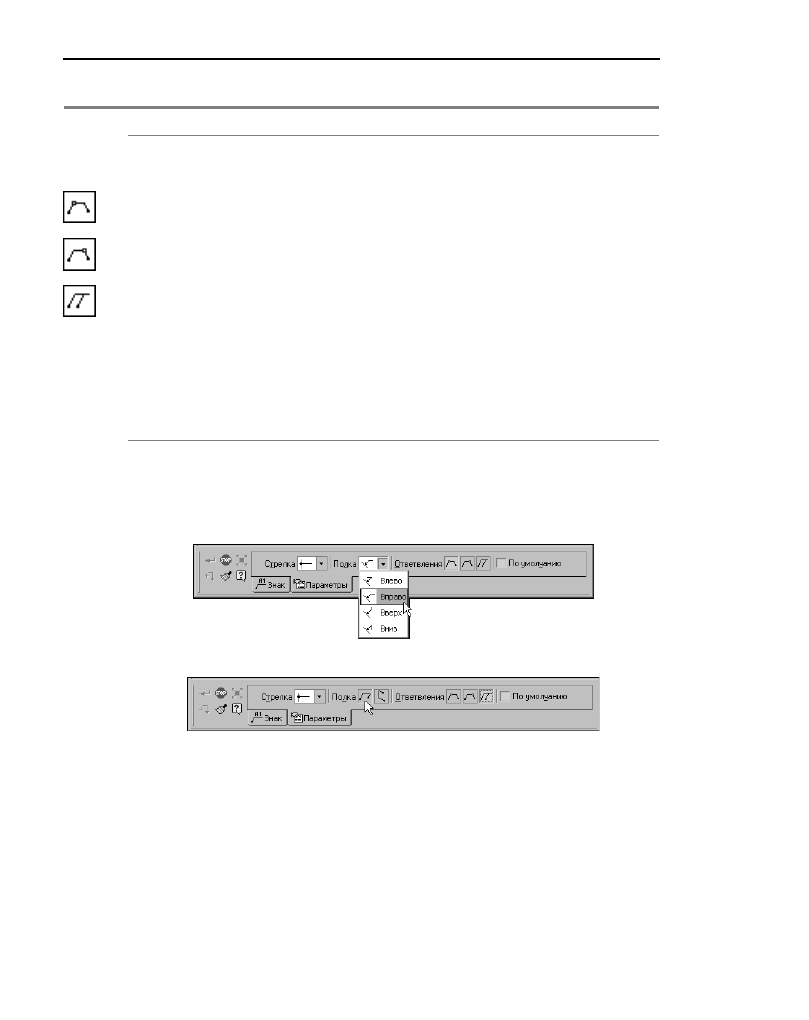

Рис. 29.7. Элемент управления

Полка

в виде раскрывающегося списка

Рис. 29.8. Элемент управления

Полка

в виде группы переключателей

291

Глава 29. Обозначения СПДС

29.5.

Марка/позиционное обозначение на линии

Чтобы создать марку/позиционное обозначение на линии, вызовите команду

Марка/

позиционное обозначение на линии

Укажите курсором базовый объект — линию для размещения обозначения. После того,
как объект подсветится, щелкните левой кнопкой мыши.

На экране появится фантом габаритного прямоугольника марки/позиционного обозна!
чения.

Группа переключателей

Размещение текста

позволяет выбрать расположение обозна!

чения:

Над линией

На линии

или

Под линией

. В процессе построения при помощи

мыши автоматически активизируется переключатель, соответствующий текущему поло!
жению фантома.

Введите текст надписи обозначения (см. раздел 29.3.1 на с. 282).

Автонумерация

. Подробнее об

автонумерации — см. раздел 29.3.2 на с. 284.

Сохранять текст

. При выключенной опции каждое

следующее обозначение формируется без текста.

Перемещая курсор, выберите размещение текста — над линией, на линии или под ли!
нией и щелкните левой кнопкой мыши.

Если указанная точка не принадлежит выбранной линии, то положение обозначения бу!
дет определяться проекцией указанной точки на линию или ее продолжение. В послед!
нем случае линия автоматически будет продолжена на нужное расстояние выносной ли!
нией со стилем тонкая.

Для точного позиционирования курсора воспользуйтесь привязками или меню геомет!
рического калькулятора в поле

Положение марки

на вкладке

Знак

Панели свойств.

Чтобы сменить базовый объект, нажмите кнопку

Указать заново

на Панели специаль!

ного управления и выберите новую линию.

Контекстное меню поля

Текст

содержит все марки, созданные в документе. Чтобы со!

Продление дуг эллипсов, NURBS и кривых Безье невозможно.

Часть IV.

Простановка размеров и обозначений

292

Расстояния от текста до линии задаются в подпункте

Марка/позиционное

обозначение — На линии — Параметры

диалога настройки текущего документа (см.

раздел 29.2 на с. 274).

Кнопка

Копировать свойства

на Панели специального управления позволяет копиро!

Вы можете создать несколько обозначений за один вызов команды

Марка/позицион

ное обозначение на линии

29.6.

Обозначение узла

Чтобы создать обозначение узла, вызовите команду

Обозначение узла

Точка привязки обозначения узла находится в центре контура, ограничивающего узел.

Введите координаты центра узла на Панели свойств или укажите точку, определяющую
его положение, в окне документа.

Задайте размеры контура: для окружности — диаметр или радиус, для
прямоугольников — ширину, высоту и радиус скругления.

Настройте параметры отрисовки обозначения узла на вкладке

Параметры

Панели

свойств (см. раздел 29.6.2 на с. 294).

Укажите точку начала полки

т2

Введите текст надписи обозначения (см. раздел 29.6.1).

а)

б)

Рис. 29.9. Марка/позиционное обозначение на линии:

а) пример использования, б) варианты размещения текста

Рис. 29.10. Примеры обозначений узлов

293

Глава 29. Обозначения СПДС

Текст обозначения узла может содержать ссылку на другой объект (например, номер уз!
ла) и может являться источником ссылки. Подробнее о ссылках см. Том II, раздел 70.3
на с. 244.

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

на Панели специ!

ального управления.

Вы можете создать несколько обозначений за один вызов команды

Обозначение узла

Для этого после нажатия кнопки

Создать объект

укажите новую точку расположения

обозначения узла.

29.6.1. Ввод текста обозначения узла и узла в сечении

Для ввода текста при создании и редактировании обозначения узла и узла в сечении слу!
жит диалог, приведенный на рис. 29.11.

Диалог вызывается щелчком мыши в поле

Текст

на вкладке

Знак

Панели свойств или

при помощи команды

Текст надписи...

из контекстного меню поля чертежа. Можно так!

же просто начать ввод текста — диалог автоматически появится на экране.

По умолчанию надпись представляет собой номер, определяемый автоматически. Это
первый свободный номер среди обозначений узлов и узлов в сечении, имеющихся в те!
кущем документе. Кнопки со стрелками справа от поля 1 позволяют «листать» список
номеров обозначения в любом направлении.

Введите текст в поля ввода.

Чтобы перейти к вводу текста другого поля, нажмите клавишу

<Tab>

или комбинацию

клавиш

<Shift>

<Tab>

При вводе текста обозначения узла можно использовать текстовые шаблоны. Для вызо!
ва

Библиотекаря текстовых шаблонов

дважды щелкните мышью в поле ввода. Под!

робнее о текстовых шаблонах — см. Том II, раздел 68.10.6 на с. 218.

Пока диалог ввода текста находится на экране, на Панели свойств доступны элементы, а
в Главном меню — команды, позволяющие работать с текстом. Некоторые из них можно
вызвать из контекстного меню поля ввода диалога.

Рис. 29.11. Диалог ввода текста обозначения узла и узла в сечении

Чтобы вставить табуляцию при вводе текста, нажмите комбинацию клавиш

<Ctrl>

<Tab>

Аскон КОМПАС-3D. Руководство по библиотекам - часть 91
