Аскон КОМПАС-3D. Руководство по библиотекам - часть 90





Часть IV.

Простановка размеров и обозначений

262

Для задания второй точки осевой линии можно указать кривую или вспомогательную
прямую на чертеже (рис. 28.41, а). В этом случае автоосевая будет заканчиваться в точке
своего пересечения с выбранной линией (рис. 28.41, б).

Построение автоосевой относительно двух отрезков

Чтобы построить автоосевую, произвольно расположенную на прямой, содержащей
биссектрису угла, образованного двумя отрезками, выполните следующие действия.

1. Укажите первый и второй отрезки.

2. Укажите начальную и конечную точки автоосевой (рис. 28.42, а).

Для задания границ автоосевой можно указывать кривые или вспомогательные прямые
на чертеже. Границами осевой будут точки пересечения этих линий с прямой, содержа!
щей биссектрису угла (рис. 28.42, б, в).

Если при указании второй точки курсор не находится точно на фантоме осевой линии,
границей осевой является проекция положения курсора на эту линию.

а)

б)

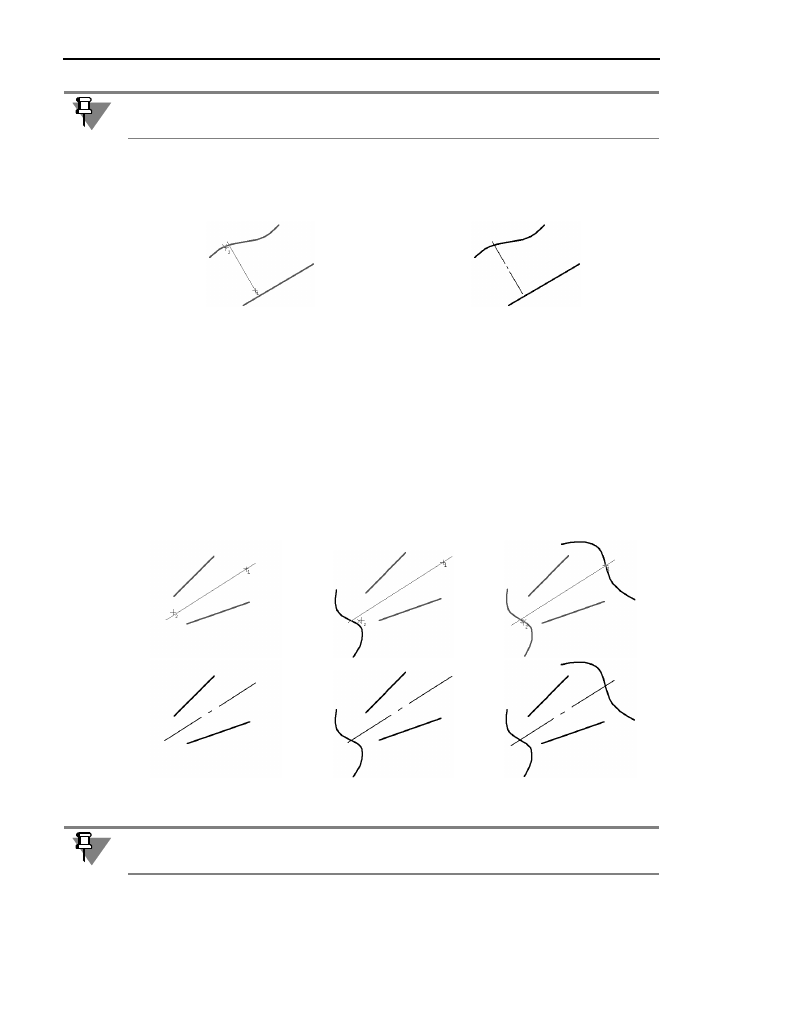

Рис. 28.41.  Указание кривой для задания второй точки автоосевой

а)

б)

в)

Рис. 28.42.  Примеры построения автоосевой

Если при указании точек курсор не находится точно на продолжении биссектрисы, гра!
ницами осевой являются проекции положений курсора на эту линию.

263

Глава 28. Обозначения ЕСКД

28.16.4. Автоосеваяобозначение центра

Чтобы построить обозначение центра, образованное двумя перпендикулярными осевы!
ми линиями, укажите один из осесимметричных объектов:

окружность,

эллипс,

дуга окружности или эллипса.

Состояние переключателей группы

Способ

 при построении обозначения центра не име!

ет значения.

Если в качестве объекта выбрана окружность или дуга окружности, то на экране появит!
ся фантом обозначения центра. При перемещении курсора будет изменяться его угол
поворота вокруг центра окружности или дуги. Чтобы зафиксировать обозначение, щел!
кните мышью. Для точного позиционирования изображения используйте привязки
(рис. 28.43 а, б).

Если в качестве объекта выбран эллипс или дуга эллипса, то обозначение центра фикси!
руется автоматически (рис. 28.43 в, г). Угол поворота обозначения изменить нельзя, так
как осевые линии совпадают с осями эллипса.

28.16.5. Пример использования автоосевой

Используя команду

Автоосевая

, вы можете строить изображения осевой линии на чер!

тежах, выполняя минимальное количество действий.

Пример №1: построение осевой на чертеже четырьмя щелчками мыши (рис. 28.44). Щел!
чки 1 и 2 — указание отрезков для построения автоосевой; щелчки 3 и 4 — указание от!
резков, которые служат границами автоосевой.

Правильные многоугольники при построении автоосевой рассматриваются как совокуп!
ности отрезков. Поэтому многоугольник невозможно выбрать в качестве объекта для
построения обозначения центра.

а)

б)

в)

г)

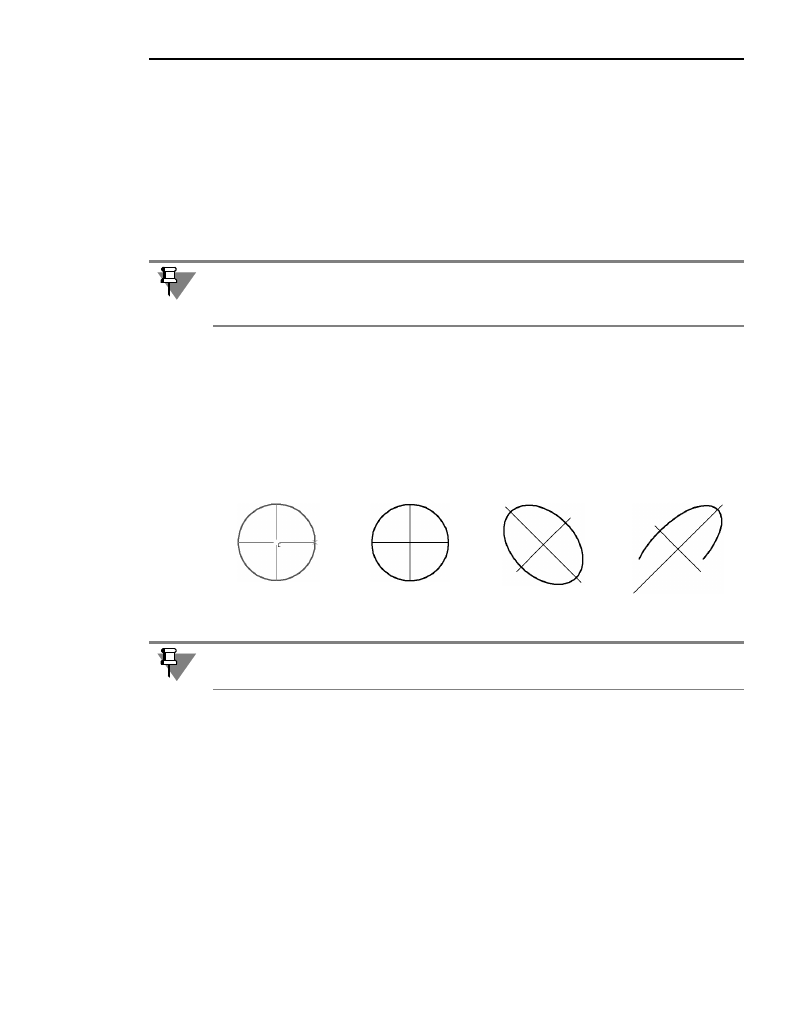

Рис. 28.43.  Построение автоосевой осесимметричных объектов

При работе с командой

Автоосевая

, в отличие от команды

Обозначение центра

, тип

обозначения изменить невозможно.

Часть IV.

Простановка размеров и обозначений

264

Пример №2: построение обозначения центра с использованием команды

Автоосевая

(рис. 28.45).

28.17. Волнистая линия

Чтобы построить волнистую линию обрыва (рис. 28.46), вызовите команду

Волнистая

линия

.

а)

б)

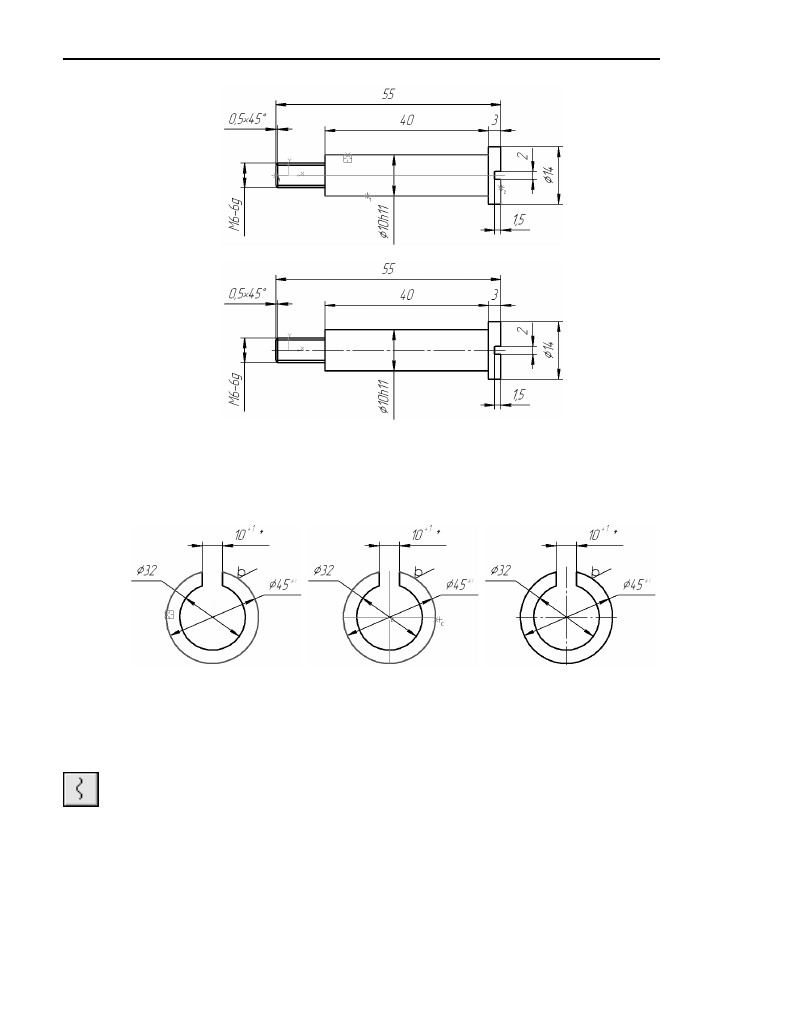

Рис. 28.44.  Построение автоосевой на чертеже способом

С указанием границы

:

а) указание объектов для построения автоосевой, б) построенная автоосевая

1)

2)

3)

4)

а)

б)

в)

Рис. 28.45.  Построение обозначения центра на чертеже:

а) указание объекта, б) задание положения обозначения центра, в) построенное обозначение

265

Глава 28. Обозначения ЕСКД

Волнистая линия представляет собой синусоиду, имеющую целое количество полуволн.
Начальная

т1

 и конечная

т2

 точки волнистой линии лежат на средней линии синусоиды.

Специфическими параметрами волнистой линии являются следующие (рис. 28.47):

координаты начальной и конечной точек,

амплитуда,

длина волны,

длина средней линии,

угол между осью Х текущей системы координат и средней линией,

направление отрисовки.

Чтобы построить волнистую линию, можно использовать следующие способы.

Указать положение начальной

т1

 и конечной

т2

 точек отрезка средней линии; длина и

угол наклона отрезка будут определены автоматически.

Указать положение начальной точки отрезка средней линии, его длину и угол наклона.
Например, вы можете указать курсором положение точки

т1

, ввести длину в поле на Па!

нели свойств и задать курсором угол наклона отрезка. Положение конечной точки отрез!
ка будет определено автоматически.

После указания точек

т1

 и

т2

 в документе создается волнистая линия с умолчательными

параметрами.

Во время построения волнистой линии вы можете изменить направление отрисовки вол!
нистой линии с помощью группы переключателей

Направление

 на вкладке

Волнистая

линия

 Панели свойств. На вкладке

Параметры

 можно настроить параметры волнистой

линии (см. раздел 28.17.1).

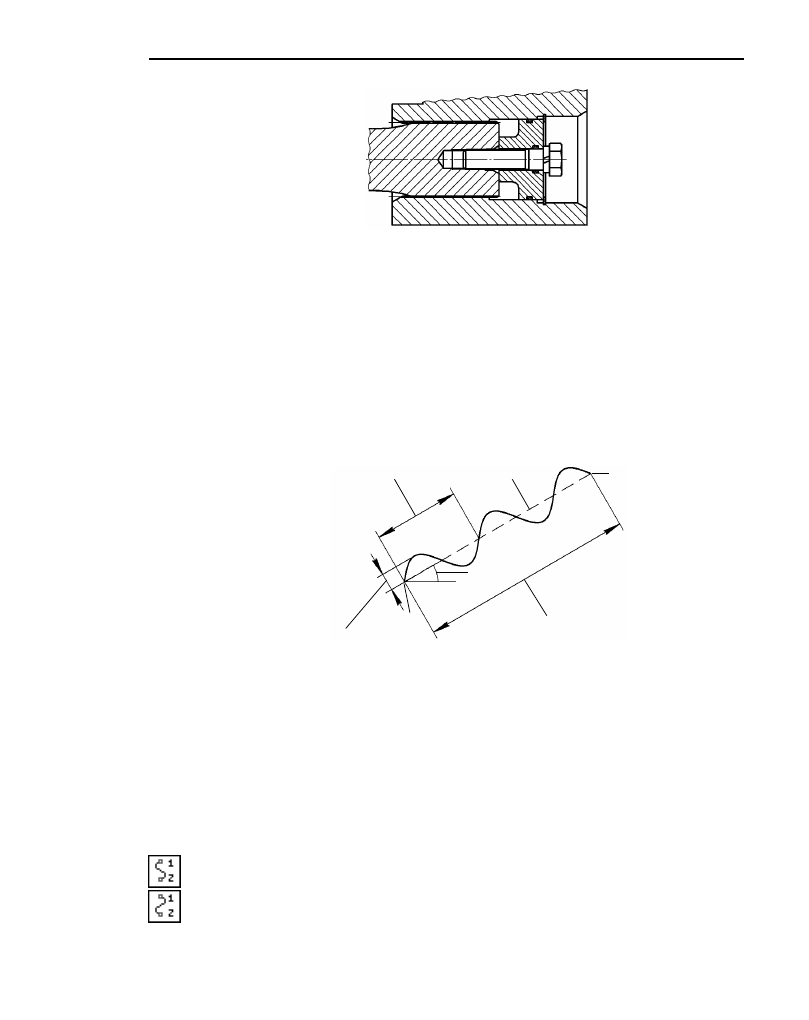

Рис. 28.46.  Пример использования волнистой линии

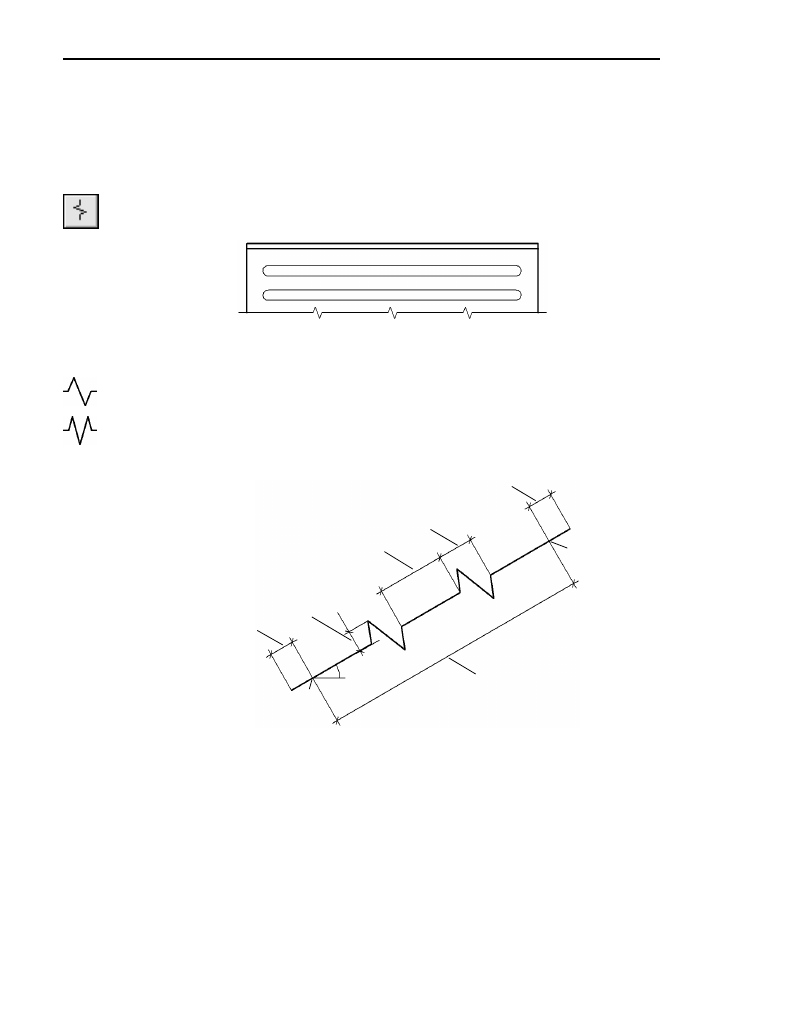

Рис. 28.47.  Параметры волнистой линии

средняя линия

длина волны

т2

т1

амплитуда

угол

длина

средней линии

Часть IV.

Простановка размеров и обозначений

266

Чтобы быстро построить несколько волнистых линий с одинаковыми параметрами, на!
пример, для обозначения разрыва изображения, следует выполнить следующие дейс!
твия.

1. Задайте значения параметров волнистой линии на вкладке

Параметры

.

2. Задайте и зафиксируйте значения в полях

Угол

 и

Длина

, а затем нажмите кнопку

За

помнить состояние

.

3. Указывайте последовательно начальные точки

т1

 новых волнистых линий.

Вы можете создать несколько обозначений за один вызов команды

Волнистая линия

.

Чтобы завершить построение волнистых линий, нажмите кнопку

Прервать команду

 на

Панели специального управления или клавишу

<Esc>

.

28.17.1. Настройка параметров волнистой линии

Для настройки текущих параметров волнистой линии служат элементы управления
вкладки

Параметры

 Панели свойств. Эти элементы представлены в таблице 28.10.

Табл. 28.10. Элементы управления параметрами волнистой линии

Элемент

Описание

Количество
полуволн,

Длина волны

Переключатели, позволяющие выбрать способ построения
волнистой линии.
Чтобы построить линию по количеству полуволн, активизируйте
переключатель

Количество полуволн

 и введите количество

полуволн в одноименное поле.
Чтобы построить линию по длине волны, активизируйте
переключатель

Длина волны

и введите длину волны в

одноименное поле.
Подробнее способы построения волнистой линии рассмотрены в
разделе 28.17.2.

Амплитуда

Поле для ввода или выбора значения амплитуды волны. Амплитуда
может задаваться в относительных или абсолютных единицах.

Значение
амплитуды в %

Если активен этот переключатель, то значение, введенное в поле

Амплитуда

, показывает соотношение между амплитудой и

длиной волны

*

. Если в процессе построения или редактирования

изменяются координаты концов волнистой линии, амплитуда
изменяется пропорционально длине волны.

Значение
амплитуды в мм

Если активен этот переключатель, то значение, введенное в поле

Амплитуда

, показывает абсолютное значение расстояния между

средней линией и максимально удаленной от нее точкой волны.
Если в процессе построения или редактирования изменяются
координаты концов волнистой линии, амплитуда не изменяется.
При смене единиц задания амплитуды значение в поле

Амплитуда

 пересчитывается.

267

Глава 28. Обозначения ЕСКД

Умолчательные параметров волнистой линии для текущего документа устанавливаются
в подразделе

Линии обрыва

—

Волнистая линия

 диалога настройки текущего доку!

мента (см. раздел 28.2 на с. 221).

28.17.2. Способы построения волнистой линии

Волнистая линия может быть построена

по количеству полуволн

 и

по длине волны

. Для

выбора способа построения служат переключатели

Количество полуволн

 и

Длина

волны

 на вкладке

Параметры

 Панели свойств. Активизация одного из этих переклю!

чателей автоматически отменяет активизацию другого.

При активизации переключателя

Количество полуволн

 становится доступным поле

Количество полуволн

.

Это поле позволяет ввести или задать при помощи счетчика требуемое количество полу!
волн волнистой линии. В поле

Длина волны

 будет показано значение

текущей длины

волны

 в миллиметрах. Текущая длина волны рассчитывается как частное от деления те!

кущей длины средней линии (расстояния между точками

т1

 и

т2

) на количество волн (по!

ловину заданного количества полуволн). При изменении положения курсора, соответс!
твующего положению точки

т2

 (т.е. при изменении текущей длины средней линии)

текущая длина волны динамически изменяется, а количество полуволн остается посто!
янным и равным заданному значению.

При активизации переключателя

Длина волны

 становится доступным поле

Длина

волны

. Это поле позволяет ввести

номинальную длину волны

 и отображает

фактичес!

кую длину волны

.

Фактическая длина волны — наиболее близкая к номинальной длине волны величина,
при которой на текущей длине средней линии размещается целое количество полуволн.
Фактическая длина волны определяется следующим образом.

Стиль

В этом поле отображается текущий стиль отрисовки волнистой
линии. Чтобы изменить стиль, раскройте список и выберите
нужную строку. Перечень стилей, доступных для выбора, а также
порядок их следования определяются настройкой фильтра линий,
сделанной в разделе

Линии обрыва — Фильтр линий

 диалога

настройки текущего документа (см. раздел 28.2 на с. 221).

По умолчанию

Если эта опция включена, то все текущие настройки вкладки

Параметры

 будут использоваться при создании следующих

волнистых линий до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущую (создаваемую) линию. При следующем вызове команды
будут использоваться умолчательные настройки.

* Текущей либо фактической — в зависимости от способа построения, см.

раздел 28.17.2.

Табл. 28.10. Элементы управления параметрами волнистой линии

Элемент

Описание

Часть IV.

Простановка размеров и обозначений

268

1. Текущая длина средней линии делится на номинальную длину волны — значение, пер!

воначально введенное в поле

Длина волны

.

2. Частное удваивается — получается количество полуволн.

3. Количество полуволн округляется до целого числа. Полученное значение отображается

в поле

Количество полуволн

.

4. Текущая длина средней линии делится на округленное количество полуволн — получа!

ется фактическая длина волны.

При изменении положения курсора, соответствующего положению точки

т2

 (т.е. при из!

менении текущей длины средней линии) динамически изменяется как количество полу!
волн, так и фактическая длина волны. При этом количество полуволн всегда целое, а
фактическая длина волны колеблется вблизи номинальной длины волны.

28.17.3. Особенности редактирования волнистой линии

Редактировать волнистую линию можно, используя элементы управления на Панели
свойств, или изменяя положение ее характерных точек мышью в окне документа. Харак!
терные точки волнистой линии расположены в ее концах (рис. 28.48).

При изменении длины волнистой линии путем перемещения характерных точек мышью
могут изменяться следующие параметры:

отношение амплитуды к длине волны,

значение амплитуды в миллиметрах,

количество полуволн.

Изменение параметров зависит от состояния переключателей на Панели свойств.

Отношение амплитуды к длине волны изменяется, если активны переключатели

Коли

чество полуволн

 и

Значение амплитуды в мм

 (рис. 28.49).

Если в поле

Длина волны

 вводится значение, превышающее удвоенное расстояние

между начальной и конечной точками волнистой линии, то длина волны принимается
равной удвоенному расстоянию между концами волнистой линии, а количество полу!
волн принимается равным единице.

До указания точки

т1

 в полях

Количество полуволн

 и

Длина волны

 отображаются

умолчательные значения.

Рис. 28.48.  Характерные точки волнистой линии

т1

т2

269

Глава 28. Обозначения ЕСКД

Значение амплитуды изменяется, если активны переключатели

Количество полуволн

и

Значение амплитуды в %

 (рис. 28.50).

Количество полуволн изменяется, если активен переключатель

Длина волны

. При

этом, если активен переключатель

Значение амплитуды в %

, то сохраняется отноше!

ние амплитуды к фактической длине волны (рис. 28.51), а если активен переключатель

Значение амплитуды в мм

, — то абсолютное значение амплитуды.

Если при активном переключателе

Длина волны

 характерные точки сближаются на

расстояние, меньшее половины номинальной длины волны, строится одна полуволна
фактической длины (рис. 28.52). При этом значение номинальной длины волны сохра!
няется.

При выполнении операции

Масштабирование

 волнистая линия будет претерпевать те

же изменения, что и в процессе редактирования, если соответствующие переключатели
находятся в активном состоянии (см. рис. 28.49–28.52).

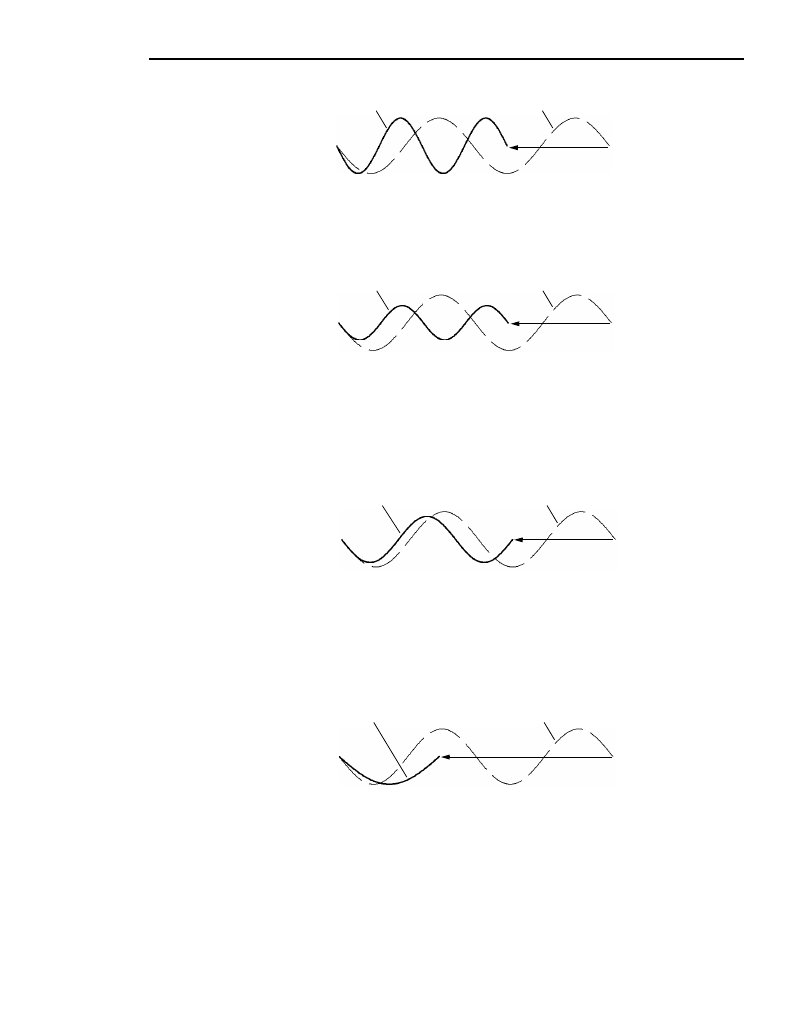

Рис. 28.49.  Перемещение характерной точки

т2

при активных переключателях

Количество полуволн

 и

Значение амплитуды в мм

исходная

линия

измененная

линия

т2

Рис. 28.50.  Перемещение характерной точки

т2

при активных переключателях

Количество полуволн

 и

Значение амплитуды в %

исходная

линия

измененная

линия

т2

Рис. 28.51.  Перемещение характерной точки

т2

при активных переключателях

Длина волны

 и

Значение амплитуды в %

исходная

линия

измененная

линия

т2

Рис. 28.52.  Сближение характерных точек на расстояние,

меньшее половины номинальной длины волны

исходная

линия

измененная

линия

т2

Часть IV.

Простановка размеров и обозначений

270

Чтобы отредактировать волнистую линию при помощи команд, применяемых для гео!
метрических объектов —

Усечь кривую

Разбить кривую

 и т.п., необходимо преобра!

зовать линию в NURBS!кривую (см. раздел 34.4 на с. 344).

28.18. Линия с изломами

Чтобы построить линию обрыва с изломами (рис. 28.53), вызовите команду

Линия с из

ломами

.

Линия с изломами представляет собой отрезок с равномерно расположенными излома!
ми.

Изломом

 называется фрагмент обозначения, имеющий две (Тип 1) или три (Тип 2) вер!

шины.

Амплитудой

 называется расстояния между линией и максимально удаленной от нее точ!

кой излома.

Специфическими параметрами волнистой линии являются следующие (рис. 28.54):

координаты начальной (

т1

) и конечной (

т2

) точек,

амплитуда излома,

длина ломаной,

выступ,

промежуток между изломами,

угол между осью Х текущей системы координат и линией с изломами,

тип изломов,

Рис. 28.53.  Пример использования линии с изломами

Рис. 28.54.  Параметры линии с изломами

выступ

амплитуда

длина

т1

промежуток

т2

угол

выступ

ширина излома

ширина излома

271

Глава 28. Обозначения ЕСКД

количество изломов,

смещение изломов от симметричного положения на линии.

Чтобы построить линию с изломами, можно использовать следующие способы.

Указать положение начальной

т1

 и конечной

т2

 точек; длина и угол наклона линии будут

определены автоматически.

Указать положение начальной точки линии с изломами, ее длину и угол наклона. Напри!
мер, вы можете указать курсором положение точки

т1

, ввести длину в поле на Панели

свойств и задать курсором угол наклона отрезка. Положение конечной точки будет оп!
ределено автоматически.

В документе будет создана линия с изломами, выходящая за точки

т1

 и

т2

 на величину

выступа.

Если заданное количество изломов с текущими параметрами не умещается между ко!
нечными точками линии, то строится максимально возможное целое число изломов.

Во время построения линии с изломами можно настроить параметры линии с изломами
на вкладке

Параметры

 Панели свойств (см. раздел 28.18.1).

Чтобы быстро построить несколько одинаковых линий с изломами, например, для обоз!
начения разрыва изображения, выполните следующие действия.

1. Не указывая точек

т1

 и

т2

, выполните настройки на вкладке

Параметры

.

2. Задайте и зафиксируйте значения в полях

Угол

 и

Длина

.

3. Нажмите кнопку

Запомнить состояние

.

4. Укажите последовательно начальные точки

т1

 новых линий разрыва.

Вы можете создать несколько обозначений за один вызов команды

Линия с изломами

.

Чтобы завершить команду, нажмите кнопку

Прервать команду

 на Панели специально!

го управления или клавишу

<Esc>

.

28.18.1. Настройка параметров линии с изломами

Для настройки параметров линии с изломами служат элементы управления вкладки

Па

раметры

 Панели свойств. Эти элементы представлены в таблице 28.11.

При использовании привязки к линии с изломами в процессе построения других объек!
тов необходимо иметь в виду следующее: привязка

Середина

 позволяет привязаться к

середине промежутка, привязка

Центр

— к середине всей линии.

Табл. 28.11. Элементы управления параметрами линии с изломами

Элемент

Описание

Выступ

Поле, позволяющее ввести или задать при помощи счетчика
значение выступа линии за начальную и конечную точки.

Количество
изломов

Поле, позволяющее ввести или задать при помощи счетчика
количество изломов линии. Минимальное количество изломов
равно 1.

Часть IV.

Простановка размеров и обозначений

272

Умолчательные параметров линии с изломами для текущего документа устанавливаются
в подразделе

Линии обрыва

—

Линия с изломами

 диалога настройки текущего до!

кумента (см. раздел 28.2 на с. 221).

28.18.2. Смещение изломов

Смещение изломов

c

 равно выраженному в процентах отношению расстояния

b

, на ко!

торое смещены изломы, к величине промежутка между изломами

a

:

с

=

100

Если расстояние

b

 равно нулю (и, следовательно, смещение

с

 равно нулю), изломы на!

ходятся на равном расстоянии друг от друга и от концов линии (рис. 28.55, а).

Если расстояние

b

 не равно нулю (и, следовательно, смещение

с

 не равно нулю), изломы

смещены от симметричного положения. Направление смещения зависит от его знака:

c

 > 0 — изломы смещаются в направлении конечной точки

т2

 (рис. 28.55, б),

c

 < 0 — изломы смещаются в направлении начальной точки

т1

.

Амплитуда

Поле, позволяющее ввести или задать при помощи счетчика
амплитуду излома. При изменении амплитуды прямо
пропорционально изменяется ширина излома.

Смещение

Поле, позволяющее ввести или задать при помощи счетчика
смещение изломов (см. раздел 28.18.2).

Тип излома

Группа переключателей, позволяющая выбрать вариант отрисовки
излома: с двумя или тремя вершинами. При изменении типа
величина промежутков между изломами не меняется.

Стиль

В этом поле отображается текущий стиль отрисовки линии с
изломами. Чтобы изменить стиль, раскройте список и выберите
нужную строку. Перечень стилей, доступных для выбора, а также
порядок их следования определяются настройкой фильтра линий,
сделанной в разделе

Линии обрыва — Фильтр линий

 диалога

настройки текущего документа (см. раздел 28.2 на с. 221).

По умолчанию

Если эта опция включена, то все текущие настройки вкладки

Параметры

 будут использоваться при создании следующих

линий с изломами до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущую (создаваемую) линию. При следующем вызове команды
будут использоваться умолчательные настройки.

Табл. 28.11. Элементы управления параметрами линии с изломами

Элемент

Описание

b
a

273

Глава 28. Обозначения ЕСКД

Если расстояние

b

 равно промежутку между изломами, то есть смещение равно 100%

или !100%, граница излома совпадает с конечной (рис. 28.55, в) или начальной
(рис. 28.55, г) точкой.

а)

б)

в)

г)

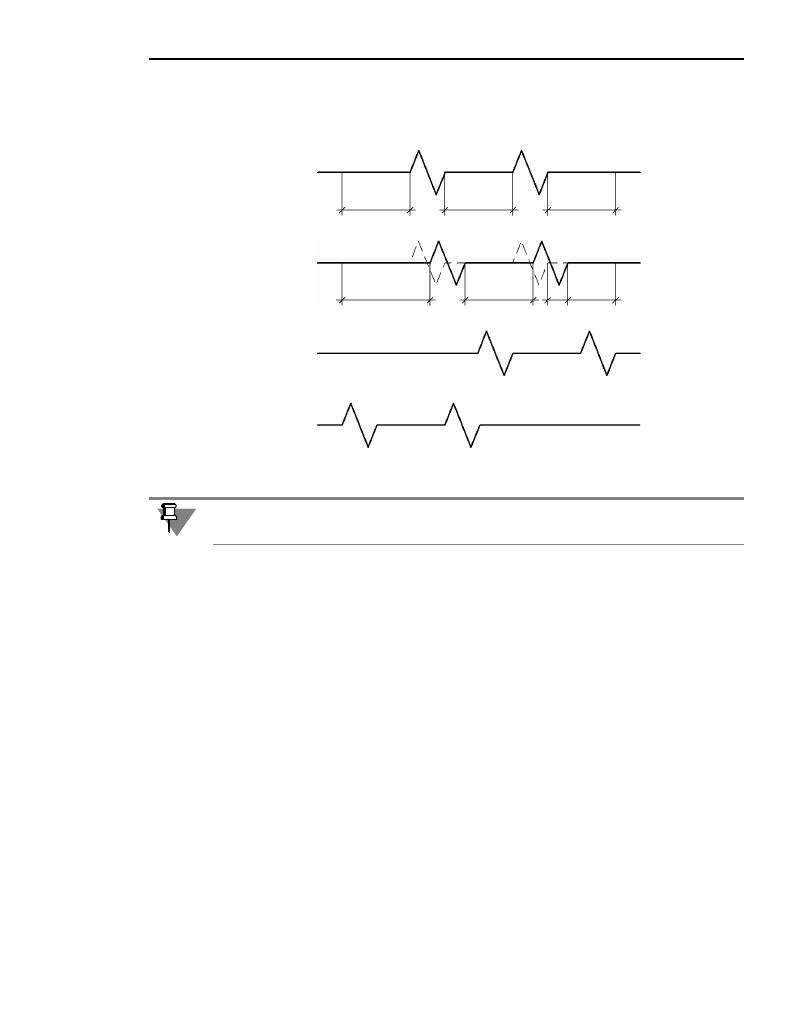

Рис. 28.55.  Смещение изломов

a

a

a

т2

т1

a

b

ab

a+b

т1

т2

т1

т2

т1

т2

Величина выступов линии за начальную и конечную точки (

т1

 и

т2

) при смещении изло!

мов не изменяется.

274

Глава 29.

Обозначения СПДС

29.1.

Общие сведения

КОМПАС!3D позволяет создавать следующие обозначения, используемые в промыш!
ленном строительном проектировании:

марки/позиционные обозначения (без линии!выноски, с линией!выноской, на линии),

обозначения узла и узла в сечении,

номера узлов,

выносные надписи для многослойных конструкций,

фигурные скобки для обозначения фрагментов,

координационные оси (прямые, дуговые, круговые).

Команды простановки обозначений для документов, оформляемых в соответствии с
СПДС, сгруппированы в меню

Вид — Панели инструментов — Обозначения для

ПСП

, а кнопки для вызова команд — на панели

Обозначения для ПСП



(рис. 29.1).

29.2.

Настройка обозначений СПДС
в текущем и новых документах

Оформление чертежа заметно ускоряется, если основной набор параметров обозначе!
ний используется как умолчательный: при создании очередного обозначения требуется
лишь небольшая его корректировка.

В КОМПАС!3D установлены такие умолчательные значения параметров обозначений, ко!
торые наиболее часто используются в строительной документации.

Чтобы изменить умолчательные параметры того или иного строительного обозначения
в текущем документе, вызовите команду

Сервис — Параметры... — Текущий чертеж

(

фрагмент

). Раскройте раздел

 Обозначения для ПСП

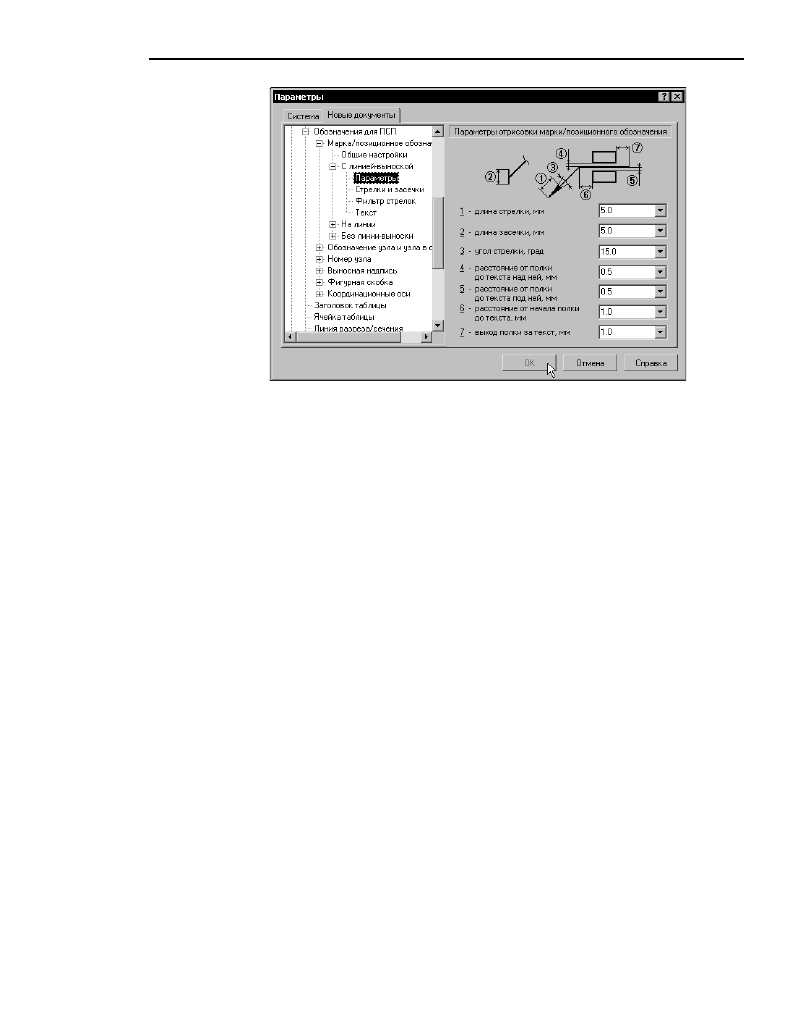

 в левой части появившегося

диалога (рис. 29.2). Он содержит подразделы, названия которых совпадают с названия!
ми обозначений. Каждый подраздел включает группы настроек, позволяющих устано!
вить параметры обозначения в текущем документе (табл. 29.1).

Рис. 29.1.  Панель

Обозначения для ПСП

275

Глава 29. Обозначения СПДС

Сделанная настройка будет

сохранена в текущем документе и не изменится при переда!

че его на другое рабочее место

.

Все настраиваемые параметры по их действию на объекты текущего документа можно
разделить на две группы с двумя подгруппами в каждой.

1.

Параметры документа

— параметры, которыми нельзя управлять при создании объек!

тов.

1.1.

Параметры, определяющие внешние признаки объектов, которые должны быть
одинаковыми для всех объектов данного типа, существующих в одном документе.
Изменение этих параметров применяется как к уже существующим объектам, так
и к вновь создаваемым.

1.2.

Параметры, влияющие на доступность тех или иных возможностей при создании
объектов. Изменение этих параметров не влияет на существующие объекты, но
влияет на процесс создания новых.

2.

Параметры объекта

— параметры, которыми можно управлять при создании объектов.

2.1.

Параметры, определяющие умолчательные значения одноименных параметров
объектов. Их изменение приводит к изменению умолчательной настройки новых
объектов. Существующие объекты при этом не меняются. Чтобы изменить значе!
ние параметров данной подгруппы у существующих объектов, необходимо отре!
дактировать эти объекты.

2.2.

Аналог параметров предыдущей подгруппы, но имеют одно отличие: после их из!
менения новые значения передаются в те из существующих объектов, которые
были созданы с умолчательными значениями соответствующих параметров. Все
эти объекты перерисовываются. Те объекты, при создании или редактировании
которых значения параметров данной подгруппы были изменены вручную, оста!
ются прежними. Чтобы изменить эти параметры у объектов, необходимо отредак!
тировать объекты.

Рис. 29.2.  Настройка параметров обозначений для ПСП в текущем документе

Часть IV.

Простановка размеров и обозначений

276

Табл. 29.1. Настраиваемые параметры обозначений для ПСП

Подраздел,
пункт, подпункт

Настраиваемые параметры

№
подгруппы

*

Марка/позиционное обозначение

Общие
настройки

Разделитель между текстом марки и ее номером

1.1

Автонумерация

1.2

С линиейвыноской

Параметры

Длина стрелки

1.1

Длина засечки

Угол стрелки

Расстояние от полки до текста над ней

1.1

Расстояние от полки до текста под ней

Расстояние от начала полки до текста

Выход полки за текст

Стрелки
и засечки

Зачернение стрелок

1.1

Стиль линии засечки (основная или тонкая)

Фильтр
стрелок

Набор стрелок, доступных при создании марки/
позиционного обозначения, последовательность стрелок
в списке и умолчательный вид стрелки.

1.2

Текст

Шрифт

2.2

Высота, сужение и цвет символов

Начертание (курсив, жирный, подчеркнутый)

На линии

Параметры

Расстояние от текста до линии под ним

1.1

Расстояние от текста до линии над ним

1.1

Текст

Шрифт

2.2

Высота, сужение и цвет символов

Начертание (курсив, жирный, подчеркнутый)

277

Глава 29. Обозначения СПДС

Без линиивыноски

Параметры

Габарит формы (ширина, высота)

2.2

Расстояние от разделителя формы до текста над ним  2.2

Расстояние от разделителя формы до текста под ним 2.2

Фильтр линий

Набор стилей линии, доступных при создании марки/
позиционного обозначения, последовательность стилей
в списке и умолчательный стиль.

1.2

Фильтр форм

Набор форм, доступных при создании марки/
позиционного обозначения, последовательность форм
в списке и умолчательную форму.

1.2

Текст

Шрифт

2.2

Высота, сужение и цвет символов

Начертание (курсив, жирный, подчеркнутый)

Обозначение узла и узла в сечении

Общие
настройки

Стиль линии штриха

1.1

Линия между штрихами

Параметры

Расстояние от полки до текста над ней

Расстояние от полки до текста под ней

Расстояние от начала полки до текста

Выход полки за текст

Зазор между штрихом и линией!выноской

Длина штриха

2.1

Текст

Шрифт

2.2

Высота, сужение и цвет символов

Начертание (курсив, жирный, подчеркнутый)

Номер узла

Параметры

Тип формы

1.1

Размер формы

Табл. 29.1. Настраиваемые параметры обозначений для ПСП

Подраздел,
пункт, подпункт

Настраиваемые параметры

№
подгруппы

*















содержание      ..     88      89      90      91     ..
