Аскон КОМПАС-3D. Руководство по библиотекам

Часть IV.

Простановка размеров и обозначений

246

В случае, если обозначение создается в ассоциативном виде, то запускается соответс!
твующая команда создания нового ассоциативного вида: вида по стрелке, разреза/сече!
ния или выносного элемента.

При необходимости измените параметры вида с помощью элементов управления на
вкладках Панели свойств, а затем укажите точку привязки вида. В документе появится
вид, обозначение которого будет ассоциативно связано с только что созданным обозна!
чением объекта оформления. Ассоциативная связь между обозначением вида и обозна!
чением объекта оформления обеспечивается их ссылками друг на друга (подробнее —
см. Том II, раздел 45.5.2 на с. 40).

При создании ассоциативного вида в нем содержится автоматически сформированное
изображение модели, которое соответствует обозначению, т.е. вид по стрелке, разрез/
сечение или выносной элемент.

Обычный вид создается пустым. Сразу после создания он является текущим, и вы може!
те приступать к вычерчиванию изображения в нем.

Подробнее о видах см. Том II, раздел 42.2 на с. 20 (неассоциативные виды) и часть VII
(ассоциативные виды).

28.9.3. Автосортировка буквенных обозначений

Автосортировка буквенных обозначений позволяет автоматически упорядочивать бук!
вы, использующиеся в следующих обозначениях:

▼

стрелки взгляда,

▼

выносные элементы,

▼

линии разреза/сечения,

▼

базы.

При создании объектов оформления, для которых включена автосортировка, произ!
вольный выбор буквы невозможен. Нужная буква выбирается системой автоматически
в соответствии с настройкой. После того, как будут использованы все буквы перечня,
обозначениям присваиваются те же буквы в том же порядке, но с добавлением нижнего
числового индекса:

, ... ; затем

, ... и так далее до

При удалении одного или нескольких объектов оформления оставшимся объектам обоз!
начения присваиваются заново с учетом «освободившихся» букв.

Если автосортировка для объектов какого!либо типа отключена, то при создании этих
объектов возможен ввод или выбор любого знака, в том числе уже использованного в
другом обозначении. Уже использованные символы отмечены «галочкой» в меню выбо!

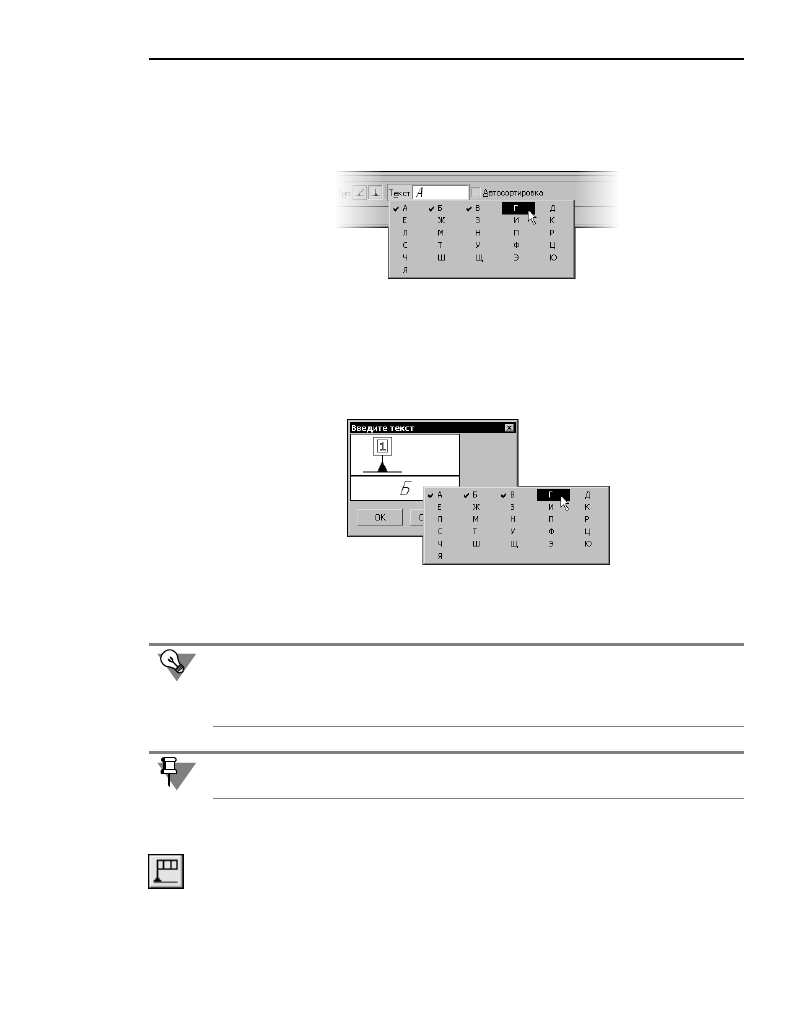

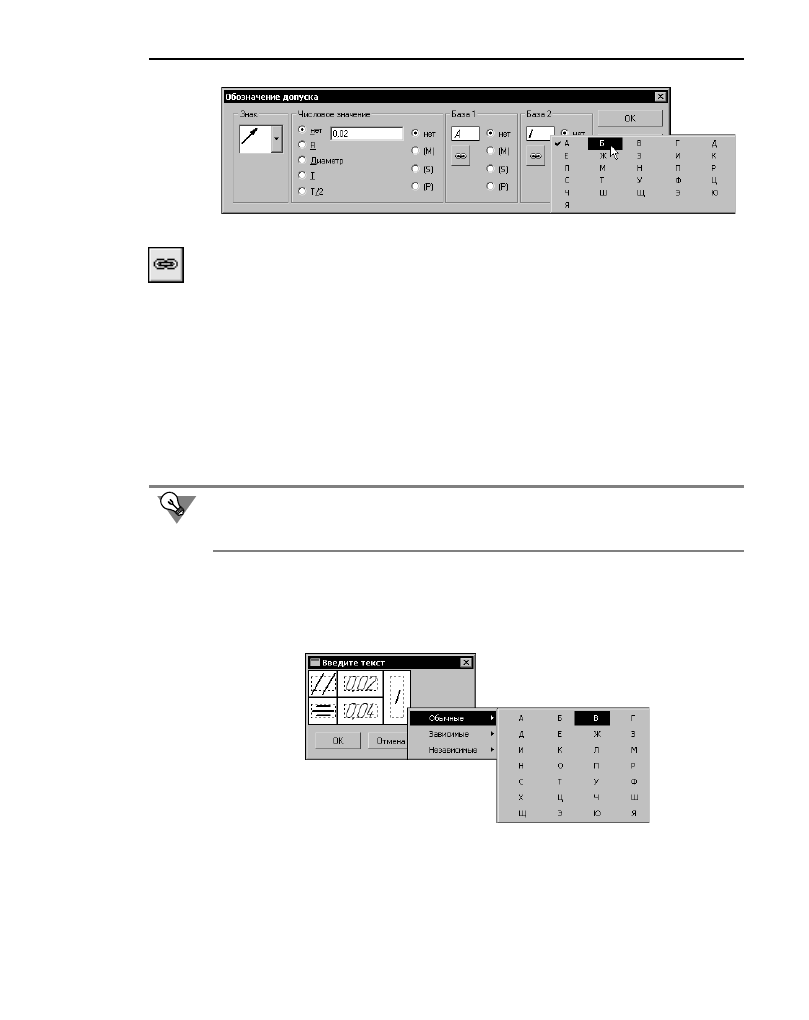

ра символа (см. рис.28.24 и 28.25).

Рассмотрим пример простановки обозначений в режиме автосортировки. Для этого вы!
полните следующие действия.

1. Создайте фрагмент.

2. Проверьте, что автосортировка в текущем фрагмента включена, а ее настройка соответс!

твует умолчательной. Для этого вызовите диалог настройки автосортировки для текуще!
го фрагмента (см. ниже) и убедитесь, что:

▼

все опции включены,

247

Глава 28. Обозначения ЕСКД

▼

перечень букв:

АБВГДЕЖЗИКЛМНПРСТУФЦЧШЩЭЮЯ

▼

перечень объектов:

▼

Стрелка взгляда

▼

Выносной элемент

▼

Линия разреза/сечения

▼

Обозначение базы

Если это не так, измените настройку и закройте диалог.

3. Вызовите команду

Выносной элемент

. Поле

Текст

на Панели свойств недоступно и со!

держит букву

— первую в перечне букв; опция

Автосортировка

включена. Все это —

проявления того, что включен режим автосортировки (активна одноименная опция в
диалоге настройки).

4. Не отключайте опцию

Автосортировка

. Создайте выносной элемент.

5. Создайте следующий выносной элемент. Он будет автоматически обозначен буквой

6. Создайте стрелку взгляда. Вы увидите, что буква

«перейдет» на стрелку взгляда, а

обозначения выносных элементов получат буквы

вместо

соответственно. Это

произошло потому, что объект

Стрелка взгляда

располагается в перечне объектов вы!

ше, чем

Выносной элемент

7. Удалите выносной элемент, обозначенный буквой

. Вы увидите, что оставшийся вынос!

ной элемент получил обозначение

вместо

, поскольку в результате удаления буква

«освободилась».

Включение и настройка режима автосортировки в текущем графическом документе про!
изводятся в диалоге настройки австосортировки (рис. 28.26), вызываемом командой

Сервис – Параметры... – Текущий документ – Автосортировка

. Элементы управле!

ния этого диалога представлены в таблице 28.7.

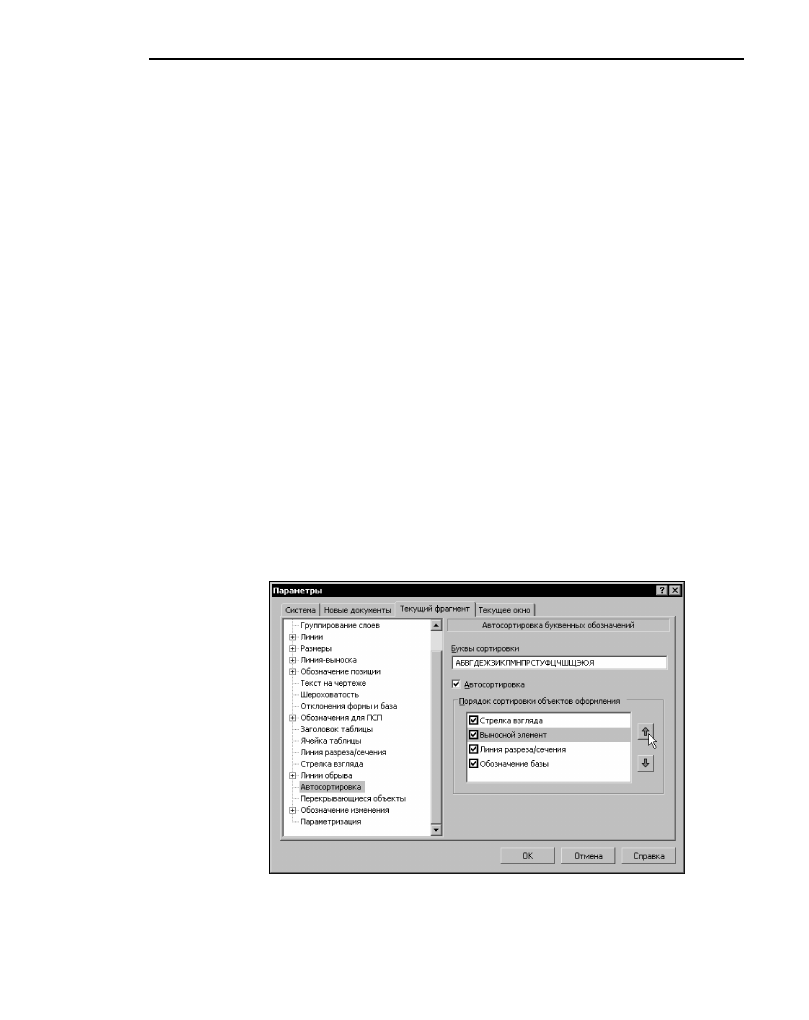

Рис. 28.26. Диалог настройки автосортировки

Часть IV.

Простановка размеров и обозначений

248

28.10. Линия разреза

Чтобы создать линию разреза или сечения, вызовите команду

Линия разреза

Укажите первую и вторую точки линии разреза. Указанные точки считаются
начальными — расположенными ближе к контуру детали — точками штрихов, обозна!
чающих линию разреза или сечения.

На экране появится фантом обозначения линии разреза/сечения.

Если требуется построить линию ступенчатого или ломаного разреза, нажмите кнопку

Сложный разрез

на Панели специального управления. Построение линии сложного

разреза описано в разделе 28.10.1.

В поле

Текст

на Панели свойств отображается автоматически сформированный текст

обозначения линии разреза. Если необходимо, вы можете изменить как содержание, так
и начертание надписи. Это делается так же, как при создании стрелки взгляда (см.
раздел 28.9.1).

Табл. 28.7. Диалог настройки автосортировки

Элемент

Описание

Буквы сортировки

Перечень, определяющий, какие буквы и в каком порядке будут
присваиваться объектам оформления. В данное поле можно
вводить только буквы (как заглавные, так и строчные). Повторение
букв не допускается. Буквы, заданные в этом поле, отображаются в
меню выбора символа (см. рис. 28.24 и 28.25). По умолчанию
перечень соответствует ГОСТ 2.316–68.

Автосортировка

Опция, позволяющая включать и выключать режим
автоматической сортировки буквенных обозначений. Если опция
включена, то становится доступна группа

Порядок сортировки

объектов оформления.

Порядок
сортировки
объектов
оформления

Группа элементов управления, позволяющая указать, каким
объектам и в каком порядке будут автоматически присваиваться
буквенные обозначения. В списке отображаются названия типов
объектов оформления, обозначения которых могут автоматически
сортироваться. Чтобы включить автосортировку обозначений
объектов нужного типа, активизируйте опцию слева от его
названия. Управление автосортировкой возможно также при
помощи опции

Автосортировка

, доступной на Панели свойств во

время создания объектов соответствующих типов.
Приоритет объектов различных типов определяется положением
соответствующего названия в списке. Чтобы повысить приоритет
объекта, выделите его в списке и нажмите кнопку

Переместить

вверх

, а чтобы понизить — кнопку

Переместить вниз

Выбранное название переместится на одну позицию в указанном
направлении.

249

Глава 28. Обозначения ЕСКД

Чтобы указать, рядом с какой из стрелок — первой или последней — должен распола!
гаться дополнительный текст, активизируйте соответствующий переключатель в группе

Размещение

. Если дополнительный текст не используется, состояние переключателей

этой группы не имеет значения.

Вы можете изменить конфигурацию линии разреза/сечения, не выходя из команды. Для
этого нажмите кнопку

Редактировать точки

на Панели специального управления.

Подведите курсор к любой характерной точке (эти точки отображаются в виде черных
квадратиков). Форма курсора изменится — он превратится в четырехстороннюю стрел!
ку.

Измените положение характерных точек любым способом или удалите ненужные точки
(см. раздел 30.2 на с. 325).

Чтобы выбрать, с какой стороны от линии разреза/сечения должны располагаться стрел!
ки, перемещайте курсор. Когда он пересечет прямую, содержащую линию разреза/сече!
ния, фантом перестроится: стрелки расположатся по другую сторону от линии.

Щелкните левой кнопкой мыши с той стороны от линии, где должны располагаться
стрелки.

Линия разреза/сечения будет зафиксирована в документе.

Сразу после создания линии разреза/сечения автоматически запускается команда созда!
ния нового вида (см. раздел 28.9.2 на с. 245). После выполнения этой команды в черте!
же появится вид, обозначение которого будет ассоциативно связано с созданной линией
разреза/сечения.

28.10.1. Построение линии сложного разреза

Для перехода в режим построения линии ступенчатого или ломаного разреза служит
кнопка

Сложный разрез

на Панели специального управления.

Она доступна после указания первой точки линии разреза.

Рис. 28.27. Простановка линии разреза

Вы можете отказаться от создания нового вида, нажав кнопку

Прервать команду

. Од!

нако делать это не рекомендуется, поскольку ручное создание вида и формирование
связи между его обозначением и обозначением линии разреза/сечения займет дополни!
тельное время. Кроме того, размещение разреза/сечения в отдельном виде позволяет
быстро изменять масштаб изображения и делает более удобной компоновку чертежа.

Часть IV.

Простановка размеров и обозначений

250

После нажатия этой кнопки каждая последующая указанная точка считается точкой из!
лома линии разреза. Для точного указания пользуйтесь привязками или меню геометри!
ческого калькулятора в полях

Текущая точка

на вкладке

Знак

Панели свойств. Можно

также вводить в эти поля значения с клавиатуры.

После указания очередной точки фантом линии разреза перестраивается (рис. 28.28).

Линию разреза, сегменты которой перпендикулярны друг другу (например, при оформ!
лении ступенчатого разреза), удобно создавать в режиме ортогонального черчения. Для
его включения и выключения служит кнопка

Ортогональное черчение

на Панели те!

кущего состояния, а также клавиша

<F8>

. Чтобы временно перейти в режим ортогональ!

ного черчения, нажмите и удерживайте клавишу

<Shift>

Если режим ортогонального черчения отключен, возможно создание линии сечения,
сегменты которой наклонены друг к другу под произвольными углами (например, при
оформлении ломаного разреза).

Указав последнюю точку линии разреза, отожмите кнопку

Сложный разрез

. Система

вернется в режим построения простого разреза.

28.11. Выносной элемент

Чтобы создать обозначение выносного элемента, вызовите команду

Выносной эле

мент

Задайте точку центра контура, ограничивающего выносной элемент.

Задайте размеры контура: для окружности — диаметр или радиус, для
прямоугольников — ширину, высоту и радиус скругления.

Настройте отрисовку обозначения выносного элемента.

В поле

Текст

на Панели свойств отображается автоматически сформированный текст

обозначения выносного элемента. Если необходимо, вы можете изменить как содержа!
ние, так и начертание надписи. Это делается так же, как при создании стрелки взгляда
(см. раздел 28.9.1).

Задайте точку начала полки

т2

а)

б)

в)

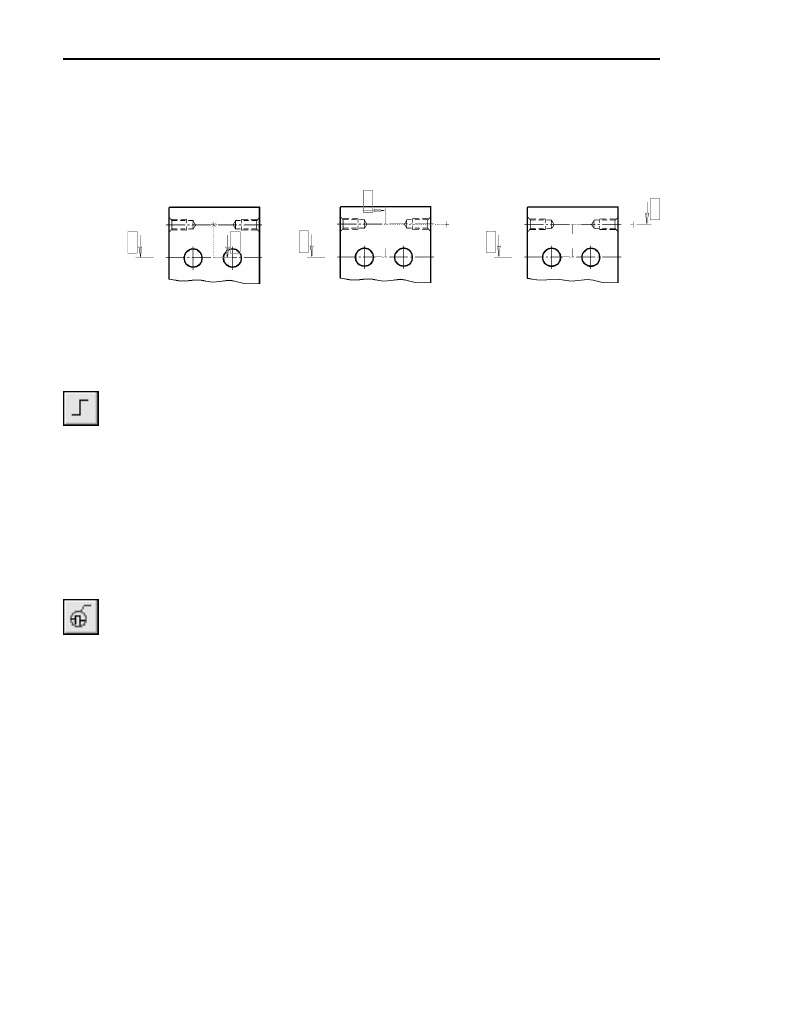

Рис. 28.28. Создание линии ступенчатого разреза:

а) переход в режим построения линии сложного разреза и указание третьей точки

(первая и вторая указаны до перехода в этот режим), б), в) указание четвертой точки

251

Глава 28. Обозначения ЕСКД

Сразу после создания выносного элемента автоматически запускается команда созда!
ния нового вида (см. раздел 28.9.2 на с. 245). После выполнения этой команды в черте!
же появится вид, обозначение которого будет ассоциативно связано с созданной линией
разреза/сечения.

28.11.1. Настройка отрисовки обозначения

выносного элемента

Чтобы изменить отрисовку обозначения выносного элемента, активизируйте вкладку

Параметры

Панели свойств. Расположенные на ней элементы управления рассмотре!

ны в таблице.

28.12. База

Чтобы создать обозначение базовой поверхности, вызовите команду

База

Укажите объект, изображающий базовый элемент (контур детали, осевую линию и т.п.).

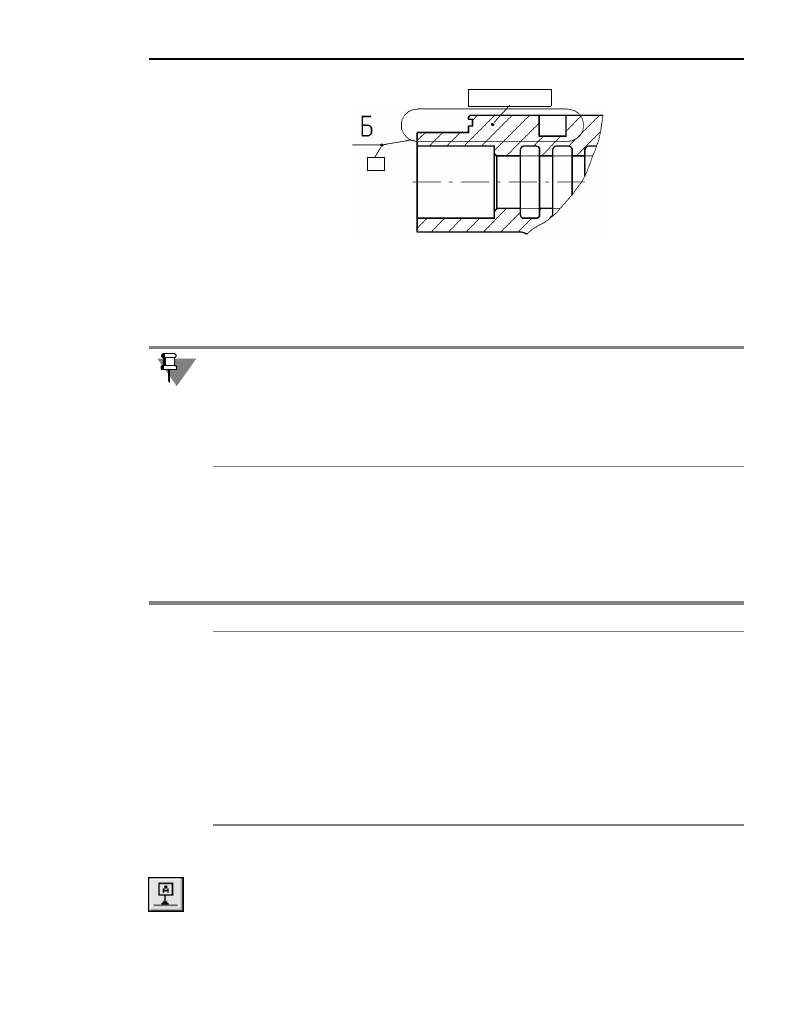

Рис. 28.29. Обозначение положения выносного элемента

т2

Центр контура

Вы можете отказаться от создания нового вида, нажав кнопку

Прервать команду

. Од!

нако делать это не рекомендуется, поскольку ручное создание вида и формирование
связи между его обозначением и обозначением выносного элемента займет дополни!
тельное время. Кроме того, размещение изображения выносного элемента в отдельном
виде позволяет быстро изменять масштаб изображения и делает более удобной компо!
новку чертежа.

Табл. 28.8.

Элемент

Описание

Форма

Список, позволяющий выбрать форму контура, ограничивающего
выносной элемент.

Полка

Группа переключателей, позволяющая выбрать направление
отрисовки полки линии!выноски.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки
Параметры будут использоваться при создании следующих
обозначений выносного элемента до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущее (создаваемое) обозначение.

Часть IV.

Простановка размеров и обозначений

252

Задайте точку

т1

основания треугольника, обозначающего базу.

По умолчанию формируется обозначение базы, перпендикулярное указанному базовому
объекту. При этом в группе

Тип

на Панели свойств активен переключатель

Перпенди

кулярно опорному элементу

. Если требуется создать наклонное обозначение, активи!

зируйте переключатель

Произвольное расположение

В поле

Текст

отображается предлагаемая системой буква для обозначения базы. Если

необходимо, вы можете изменить начертание символа, а при отключенной
автосортировке — и сам символ. Это делается так же, как и при создании стрелки взгля!
да (см. раздел 28.9.1 на с. 244).

Укажите точку

т2

, определяющую положение рамки с надписью.

28.12.1. Ввод надписи обозначения базы

Автоматически сформированный текст содержит букву для обозначения базы.

Опция

Автосортировка

показывает, включена или выключена в текущем документе ав!

томатическая сортировка обозначений объектов (см. раздел 28.9.3 на с. 246). Если оп!
ция активна, то произвольное изменение буквы, обозначающей базу, невозможно. По
умолчанию автосортировка включена.

Выключив опцию

Автосортировка

, вы можете ввести любой символ для обозначения

базы. Однако в результате выключения этой опции автоматическая сортировка переста!
ет действовать для всех обозначений базы в текущем документе. Активизация опции

Если указанная точка не принадлежат выбранному объекту, то положение знака будет
определяться проекцией указанной точки на объект или его продолжение. В последнем
случае базовый объект автоматически будет продолжен на нужное расстояние тонкой
линией. Для точного позиционирования курсора воспользуйтесь привязками. Например,
если базой является ось симметрии, удобно применить привязку

Ближайшая точка

чтобы совместить основание треугольника с концом размерной линии. Подробнее о при!
вязках — см. раздел 8.2 на с. 84.

Рис. 28.30. Пример простановки обозначения базы

Линия, соединяющая обозначение базы и рамку, начинается в середине стороны рамки,
если объект, указанный в качестве базового, отклоняется от вертикали или горизонтали
не более чем на 2°. Если уклон больше, то линия начинается в ближайшей вершине рам!
ки.

253

Глава 28. Обозначения ЕСКД

Автосортировка

вновь включает режим автосортировки, но заменяет пользователь!

ское обозначение автоматически созданным.

Букву для обозначения удобно выбирать из контекстного меню поля

Текст

(рис. 28.31).

Набор букв задается при настройке автосортировки (см. таблицу 28.7 на с. 248).

Обозначение базы можно ввести также в диалоге ввода надписи специального знака.

Для его вызова щелкните левой кнопкой мыши в поле

Текст

. Можно также просто на!

чать ввод текста — диалог автоматически появится на экране.

Двойной щелчок мышью в поле ввода текста вызывает меню выбора символа
(рис. 28.32).

При необходимости измените параметры текста (размер, цвет символов и т.п.).

Завершив ввод и форматирование текста, нажмите кнопку

диалога.

28.13. Допуск формы

Чтобы создать обозначение допуска формы и расположения поверхности, вызовите ко!
манду

Допуск формы

Задайте точку вставки рамки допуска. По умолчанию в выбранную точку помещается ле!
вый нижний угол рамки. При этом в списке

Базовая точка

на Панели свойств выбран

Рис. 28.31. Меню выбора символа

Рис. 28.32. Диалог ввода надписи обозначения базы

Если параметры текста у всех обозначений баз в документе отличаются от текущих умол!
чательных параметров, то рекомендуется не настраивать каждую надпись в отдельности,
а установить требуемые параметры в качестве умолчательных. Для этого служит раздел

Отклонения формы и база

диалога настройки текущего документа.

Если на Панели свойств включена опция

Автосортировка

, то поле

Текст

на Панели

свойств недоступно. Вызов контекстного меню и диалога ввода надписи невозможны.

Часть IV.

Простановка размеров и обозначений

254

вариант

Слева внизу

. Чтобы изменить положение рамки относительно точки вставки,

разверните указанный список и выберите нужную строку.

Чтобы рамка была расположена вертикально, включите опцию

Вертикально

на Панели

свойств.

Сформируйте таблицу допуска. Способы и порядок ее создания рассмотрены ниже.

Создайте необходимое количество ответвлений со стрелками или треугольниками.

На экране отображается фантом создаваемого обозначения. Вы можете изменить его
конфигурацию, не выходя из команды — так же, как при создании линии!выноски
(см. раздел 28.4.3 на с. 234).

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

28.13.1. Формирование таблицы допуска

Существует два способа формирования таблицы допуска формы и расположения повер!
хности:

▼

полуавтоматический,

▼

ручной.

Чтобы создать таблицу допуска в

полуавтоматическом

режиме, активизируйте переклю!

чатель

Таблица

на Панели свойств.

На экране появится диалог ввода надписи и выбора параметров обозначения допуска.

Разверните список

Знак

и выберите обозначение допуска нужного типа.

Введите числовое значение допуска, обозначение первой и второй баз. Для ускорения
ввода можно применять пользовательские меню. Двойной щелчок мышью в любом поле
ввода текста в диалоге вызывает соответствующее пользовательское меню (рис. 28.34).

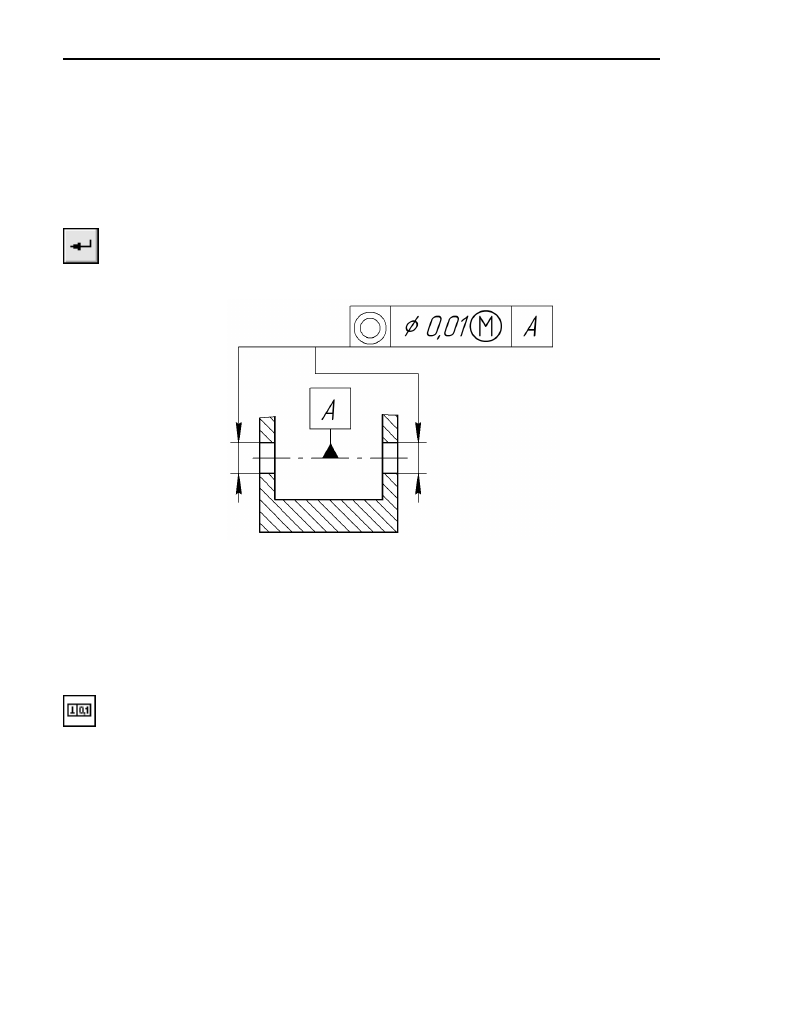

Рис. 28.33. Простановка допуска расположения поверхностей

255

Глава 28. Обозначения ЕСКД

Кнопка

Ссылка

позволяет вставить ссылку на существующее в документе обозначение

базы. После нажатия этой кнопки на экране появляется диалог, в котором необходимо
настроить параметры ссылки (см. Том II, рис. 70.2 на с. 246 и табл. 70.7).

Завершив формирование таблицы обозначения допуска формы, нажмите кнопку

ОК

диалога

Обозначение допуска

Система автоматически создаст таблицу для обозначения допуска и заполнит ее выбран!
ными символами и значениями.

Чтобы сформировать таблицу допуска в

ручном

режиме, щелкните мышью в поле

Текст

на Панели свойств.

На экране появится диалог ввода текста обозначения допуска формы и расположения.
Он содержит пока только одну ячейку. Чтобы сформировать таблицу нужной структуры,
воспользуйтесь элементами управления на вкладке

Таблица

Панели свойств.

Создайте таблицу нужной структуры.

Введите текст в ячейки созданной таблицы. При этом удобно выбирать значения и сим!
волы из пользовательских меню, вызываемых двойным щелчком мыши в ячейке
(рис. 28.35).

Так, пользовательское меню первой ячейки содержит наименования видов допуска. При
выборе любого из них («Допуск соосности», «Допуск прямолинейности» и т.д.) в обоз!
начении размещается соответствующее условное обозначение. Пользовательское меню

Рис. 28.34. Пользовательское меню при вводе обозначения допуска

Контекстное меню ячейки содержит команды!аналоги почти всех элементов вкладки

Таблица

. Используя эти команды, вы можете сформировать и заполнить таблицу, не

обращаясь к Панели свойств.

Рис. 28.35. Ввод надписи в таблице допуска

Часть IV.

Простановка размеров и обозначений

256

второй ячейки содержит числовые значения допусков, третьей и последующих — про!
писные буквы русского алфавита для обозначения баз.

При необходимости измените параметры текста в ячейках (размер, цвет символов и т.п.).

Ссылку на имеющееся в документе обозначение базы в данном случае можно создать с
помощью команды

Вставка — Ссылка

Завершив формирование и форматирование таблицы допуска, нажмите кнопку

ОК

диа!

лога.

28.13.2. Создание ответвлений

Чтобы создать ответвление со стрелкой или треугольником, нажмите соответствующую
кнопку на Панели специального управления.

На фантоме рамки появятся восемь точек, показывающие возможные места выхода от!
ветвлений.

Щелкните мышью вблизи точки, в которой должно начинаться создаваемое ответвле!
ние.

Ответвления, сегменты которых перпендикулярны друг другу, удобно создавать в режи!
ме ортогонального черчения. Для его включения и выключения служит кнопка

Ортого

нальное черчение

на панели

Текущее состояние

, а также клавиша

<F8>

. Чтобы вре!

менно перейти в режим ортогонального черчения, нажмите и удерживайте клавишу

<Shift>

. Если режим ортогонального черчения отключен, возможно создание ответвле!

ний, сегменты которых наклонены друг к другу под произвольными углами.

Задавайте точки излома ответвления. Для точного указания пользуйтесь привязками.

Чтобы завершить формирование ответвления, отожмите соответствующую кнопку на
Панели специального управления.

Для создания следующего ответвления снова нажмите нужную кнопку.

28.14. Обозначение центра

Чтобы создать обозначение центра, вызовите команду

Обозначение центра

По умолчанию обозначение центра формируется в виде двух пересекающихся осей. При
этом в группе

Тип

на вкладке

Обозначение центра

Панели свойств активен переклю!

чатель

Две оси

. Чтобы создать

условное обозначение

центра или

одну ось

, активи!

зируйте соответствующий переключатель.

Если параметры текста у всех допусков формы и расположения в документе отличаются
от текущих умолчательных параметров, то рекомендуется не настраивать каждую над!
пись в отдельности, а установить требуемые параметры в качестве умолчательных. Для
этого служит раздел

Отклонения формы и база

диалога настройки текущего доку!

мента.

Таблица, созданная в полуавтоматическом режиме, может быть в любое время отредак!
тирована в ручном режиме. Например, возможно сочетание полуавтоматического ввода
и ручного форматирования текстов в ячейках.

257

Глава 28. Обозначения ЕСКД

Если требуется сформировать обозначение центра осесимметричного объекта (окруж!
ности, дуги окружности, эллипса, дуги эллипса, прямоугольника, правильного много!
угольника), укажите этот объект.

Если указан эллипс, дуга эллипса, прямоугольник или правильный многоугольник, обоз!
начение центра немедленно фиксируется. Угол наклона обозначения при этом опреде!
ляется автоматически.

Если указана окружность или ее дуга, то для фиксации обозначения центра необходимо
также указать угол его наклона.

Если необходимо построить осевые линии, не принадлежащие ни одному осесиммет!
ричному объекту, активизируйте поле

Центр

или

Угол

на Панели свойств (об активиза!

ции параметров — см. раздел 8.1.6 на с. 78). Затем задайте положение центральной
точки обозначения и угол его наклона.

В результате выполнения команды создается специальный системный макроэлемент —

обозначение центра

. Оси обозначения центра пересекаются в центре базовой кривой

всегда штрихами.

По умолчанию обозначение центра никак не связано с объектом, указанным при его пос!
троении, и может редактироваться отдельно.

28.14.1. Настройка отрисовки обозначения центра

Чтобы изменить отрисовку обозначения центра, активизируйте вкладку

Параметры

Па!

нели свойств. Расположенные на ней элементы управления рассмотрены в таблице 28.9.

Создание ассоциативных (связанных с базовой кривой) объектов оформления возмож!
но при использовании параметрического режима. Подробнее об этом режиме и его на!
стройке см. Том II, раздел 57.7 на с. 148.

Табл. 28.9. Элементы управления отрисовкой обозначения центра

Элемент

Описание

Выступ

Поле для ввода или выбора величины выступов осевых линий за
контур.

Пунктир

Поле для ввода или выбора длины пунктира.

Промежуток

Поле для ввода или выбора величины расстояния между пунктиром
и штрихом.

Автоопределение

Согласно ГОСТ осевые линии должны начинаться и заканчиваться
штрихами. Чтобы выполнить это требование, при отрисовке линий
производится пропорциональное изменение длин штрихов.
Включите опцию

Автоопределение

, если при расчете длины

штриха полученное значение должно попадать в диапазон,
заданный стандартом (5…30 мм).

Часть IV.

Простановка размеров и обозначений

258

28.15. Осевая линия

Чтобы построить осевую линию, указав две ее точки, вызовите команду

Осевая линия

по двум точкам

Укажите первую и вторую точки осевой линии (например, точки пересечения ее с конту!
ром осесимметричной детали, рис. 28.36, а). В документе будет создана осевая линия,
выступающая за указанные точки (рис. 28.36, б).

Настройка отрисовки осевой линии производится на вкладке

Параметры

Панели

свойств. Элементы управления вкладки аналогичны элементам одноименной вкладки
при построении обозначения центра (см. табл. 28.9 на с. 257).

Штрих

Поле для ввода или выбора максимальной длины штрихов осевых
линий. Если значение задано, то требования стандарта не
учитываются. Длина штрихов рассчитывается так, чтобы
полученная величина не превышала указанного значения.
Поле

Штрих

доступно при выключенной опции

Автоопределение

“Точка“

Поле для ввода длины штрихов, образующих перекрестие в центре
объекта. Данная настройка действует при создании обозначения
центра в виде «крестика». Во всех остальных случаях длина
центральных штрихов определяется системой автоматически.

* Согласно ГОСТ 2.303, общая длина пунктира и двух промежутков

должна составлять 3…5 мм.

Табл. 28.9. Элементы управления отрисовкой обозначения центра

Элемент

Описание

Длины элементов линий обозначения центра не зависят от масштаба вида, т.е задаются
«для бумаги»

Обратите внимание на то, что в результате выполнения команды

Осевая линия по

двум точкам

получается системный объект

осевая линия

, а не отрезок со стилем

Осе

вая

. Работа с объектами этого типа не отличается от работы с объектами остальных ти!

пов. Например, с помощью команды

Выделить — По типу

вы можете выделить в доку!

менте все осевые линии.

а)

б)

Рис. 28.36. Построение осевой линии по двум точкам:

а) указание точек с использованием привязки, б) результат построения

259

Глава 28. Обозначения ЕСКД

28.16. Автоосевая

Команда

Автоосевая

позволяет построить осевую линию, положение и длина которой

могут либо автоматически определяться системой в зависимости от указанных объектов
чертежа, либо задаваться пользователем.

Для вызова команды нажмите кнопку

Автоосевая

на инструментальной панели

Обоз

начения

Укажите объекты для построения автоосевой. Ими могут являться:

▼

отрезки,

▼

точки,

▼

осесимметричные объекты.

Для управления построением автоосевой служат переключатели группы

Способ

. Пере!

ключатель

По объектам

позволяет построить осевую линию с автоматически опреде!

ленными длиной и положением, а переключатель

С указанием границы

— осевую

произвольной длины.

Варианты создания автоосевой зависят от типа указанных объектов и от выбранного
способа построения.

Параметры автоосевой (длины выступов, пунктиров и промежутков) для всех вариантов
настраиваются так же, как при выполнении команды

Обозначение центра

— на

вкладке

Параметры

Панели свойств (см. табл. 28.9 на с. 257). Исключение составляет

простановка осевых линий для эллипса (дуги эллипса). В этом случае настроить пара!
метры осевых линий при их создании невозможно — они подчиняются настройке осе!
вых линий для текущего графического документа.

После завершения построения автоосевой система ожидает указания объектов для со!
здания следующей автоосевой.

28.16.1. Автоосевая по двум точкам

Построение автоосевой по двум точкам очень похоже на выполнение команды

Осевая

линия по двум точкам

Чтобы создать автоосевую по двум точкам, укажите курсором две произвольные точки
на чертеже. В документе будет создана осевая линия, выступающая за указанные точки.

При необходимости для указания точек можно использовать привязки или вспомога!
тельные построения.

Состояние переключателей группы

Способ

при построении автоосевой по двум точкам

не имеет значения.

Процесс редактирования автоосевой запускается обычным образом — двойным щелч!
ком мыши по ее изображению.
Редактирование осевых линий и обозначений центра, полученных с помощью команды

Автоосевая

, ничем не отличается от работы с такими объектами, полученными при по!

мощи команд

Осевая линия по двум точкам

Обозначение центра

Часть IV.

Простановка размеров и обозначений

260

28.16.2. Построение автоосевой способом По объектам

Чтобы построить осевую линию с автоматически определяемыми длиной и положением,
активизируйте переключатель

По объектам

в группе

Способ

Построение автоосевой относительно отрезка

В любой последовательности укажите объекты для создания автоосевой:

▼

отрезок, затем точку (рис. 28.37, а) или

▼

точку, затем отрезок (рис. 28.37, б).

Осевая линия будет зафиксирована. Ее длина автоматически вычисляется как сумма
длины отрезка и двух выступов. Положение автоосевой также определяется автомати!
чески. Она располагается на прямой, параллельной указанному отрезку и содержащей
указанную точку, симметрично относительно проекции середины отрезка на эту прямую.

Построение автоосевой относительно двух отрезков

Если в качестве объектов для построения автоосевой будут выбраны два отрезка, то пос!
троенная линия будет лежать на биссектрисе угла, образованного ими.

Укажите первый отрезок. На экране появится фантом осевой, параллельный этому от!
резку. Укажите второй отрезок. Осевая линия будет построена автоматически. Ее поло!
жение определяется следующим образом.

1. Местонахождение начальной точки зависит от взаимного расположения выбранных от!

резков:

▼

если отрезки пересекаются, то автоосевая начинается в точке их пересечения
(рис. 28.38, а),

▼

если один отрезок пересекается с воображаемым продолжением второго отрезка, то ав!
тоосевая начинается в точке пересечения этих линий (рис. 28.38, б),

▼

если отрезки не пересекаются, то автоосевая начинается в точке пересечения биссектри!
сы угла с воображаемой прямой, проходящей через начала отрезков (рис. 28.38, в).

2. Конечная точка — точка пересечения биссектрисы угла с воображаемой прямой, прохо!

дящей через концы отрезков.

а)

б)

Рис. 28.37. Пример построения автоосевой; способ

По объектам

261

Глава 28. Обозначения ЕСКД

Если отрезки параллельны, то автоосевая будет равноудалена от отрезков. Ее начальная
и конечная точки будут находиться на линиях, которые соединяют концы этих отрезков
(рис. 28.39.)

28.16.3. Построение автоосевой способом C указанием границы

Чтобы построить автоосевую с произвольной длиной, активизируйте переключатель

указанием границы

Построение автоосевой относительно отрезка

В этом случае осевая линия может располагаться как параллельно, так и перпендикуляр!
но отрезку.

Укажите отрезок. Укажите первую точку, через которую должна пройти автоосевая. Сис!
тема будет ожидать указания второй точки, принадлежащей осевой линии. Положение
этой точки определит, каким образом осевая будет расположена относительно
отрезка — параллельно или перпендикулярно. Перемещайте курсор. На экране будут по!
являться фантомы осевой линии, параллельные (рис. 28.40, а) или перпендикулярные
(рис. 28.40, в) выбранному отрезку.

Добившись нужного положения и длины фантома, щелкните мышью. Осевая линия бу!
дет зафиксирована (рис. 28.40, б, г).

а)

б)

в)

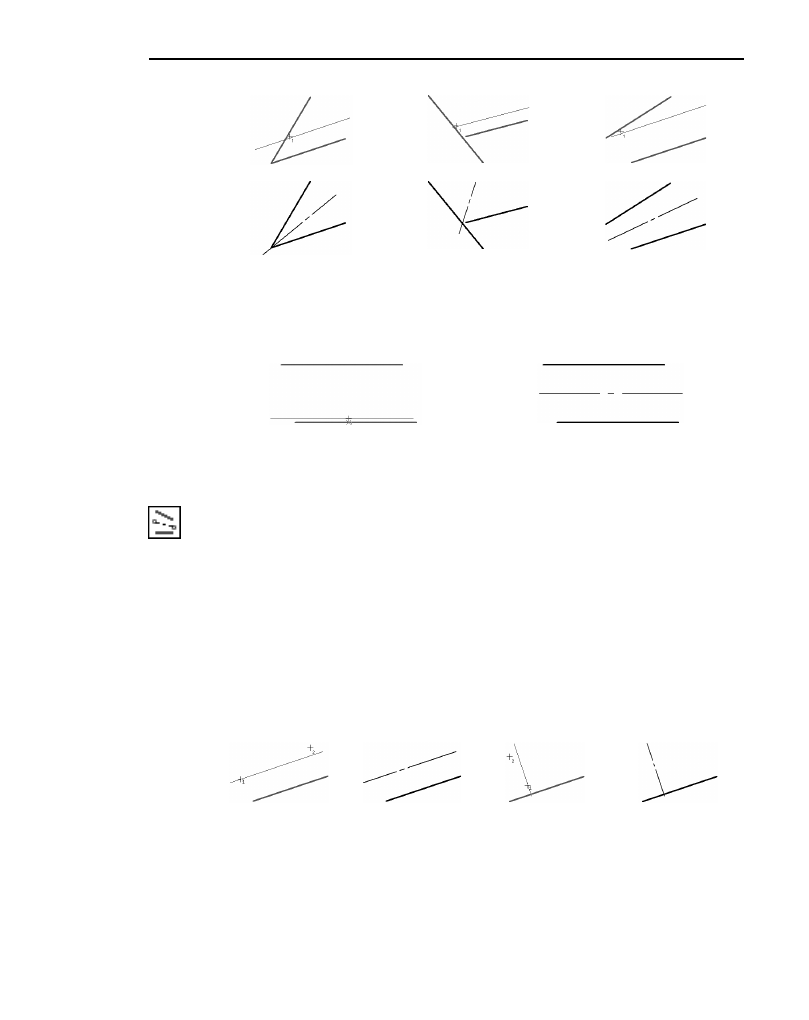

Рис. 28.38. Примеры построения автоосевой

а) указание отрезков

б) построенная автоосевая

Рис. 28.39. Построение автоосевой относительно параллельных отрезков

а)

б)

в)

г)

Рис. 28.40. Пример построения автоосевой; способ

С указанием границы

Аскон КОМПАС-3D. Руководство по библиотекам - часть 89
