Аскон КОМПАС-3D. Руководство по библиотекам

Часть IV.

Простановка размеров и обозначений

230

При необходимости измените умолчательные параметры текста (размер, цвет символов
и т.п.).

Завершив ввод и форматирование текстов в полях, нажмите кнопку

диалога.

28.3.2. Настройка отрисовки знака шероховатости

Чтобы изменить отрисовку обозначения шероховатости поверхности, активизируйте
вкладку

Параметры

Панели свойств. Расположенные на ней элементы управления рас!

смотрены в таблице 28.2.

28.4.

Линиявыноска

Чтобы создать произвольную линию!выноску, вызовите команду

Линиявыноска

Задайте начальную точку первого ответвления линии!выноски.

Задайте точку начала полки

т1

Затем задайте начальные точки остальных ответвлений. Их количество не ограничено.

Введите надпись на линии!выноске и настройте ее отрисовку.

Если параметры текста у всех обозначений шероховатости в документе отличаются от
текущих умолчательных параметров, то рекомендуется не настраивать каждую надпись
в отдельности, а установить требуемые параметры в качестве умолчательных. Для этого
служит раздел

Шероховатость

диалога настройки текущего документа.

Табл. 28.2. Элементы управления отрисовкой знака шероховатости

Элемент

Описание

По контуру

Переключатель, позволяющий нанести обозначение
шероховатости поверхности, образующей контур.

Полка

Список, управляющий расположением знака. Доступны варианты:

Без полки

Влево

Вправо

Вверх

Вниз

Параметры
выноски

При создании обозначения шероховатости, расположенного на
полке, в поле

Длина

отображается длина линии!выноски, а в поле

Угол

— угол ее наклона к оси абсцисс текущей системы

координат. Ввод значений с клавиатуры в эти поля возможен при
отключенном автосоздании объектов (см. раздел 8.1.10 на с. 82) и
только после того, как обозначение сформировано (указана точка
начала полки), т.е. фактически с помощью этих полей
производится редактирование созданной линии!выноски.

Стрелка

Список, позволяющий выбрать вид стрелки линии!выноски.
Список доступен, если обозначение шероховатости размещается
на полке.

231

Глава 28. Обозначения ЕСКД

На экране отображается фантом создаваемой линии!выноски. Вы можете отредактиро!
вать или удалить любое из ответвлений создаваемой линии!выноски, не выходя из ко!
манды (см. раздел 28.4.3 на с. 234).

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

28.4.1. Ввод надписи на линиивыноске

Иногда надпись состоит только из прописной буквы русского алфавита, расположенной
на полке линии!выноски. В этом случае вызовите контекстное меню в поле

Текст

на

вкладке

Знак

Панели свойств и выберите из него нужный символ.

Если требуется ввести более сложную надпись, вызовите диалог ввода текста
(рис. 28.9). Для этого щелкните левой кнопкой мыши в поле

Текст

на вкладке

Знак

Па!

нели свойств. Можно также просто начать ввод текста — диалог автоматически появит!
ся на экране.

В диалоге показана структура надписи на линии!выноске.

Введите нужный текст.

Двойной щелчок мышью в первом поле ввода текста в диалоге вызывает пользователь!
ское меню, содержащее прописные буквы русского алфавита.

Двойной щелчок в остальных полях позволяет перейти к вставке текстового шаблона
(см. Том II, раздел 68.10.6 на с. 218).

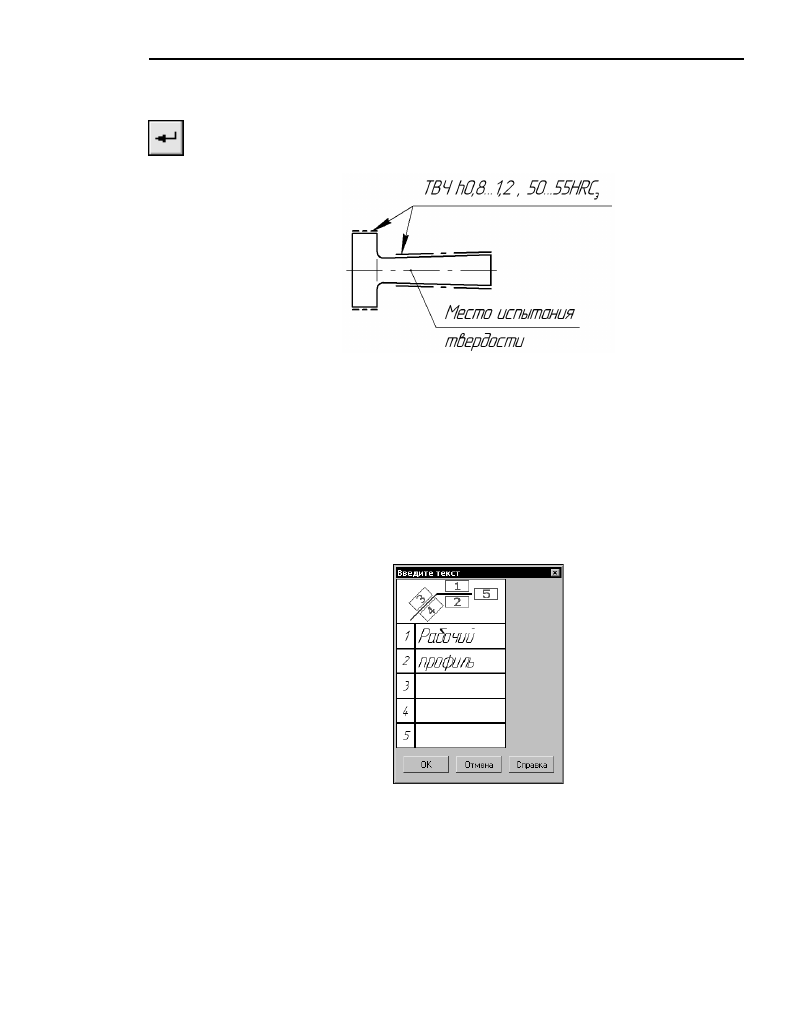

Рис. 28.8. Пример простановки линийвыносок

Рис. 28.9. Диалог ввода текста на линиивыноске

Часть IV.

Простановка размеров и обозначений

232

При необходимости измените умолчательные параметры текста (размер, цвет символов
и т.п.).

Завершив ввод и форматирование текстов в полях, нажмите кнопку

диалога.

28.4.2. Настройка отрисовки линиивыноски

Чтобы изменить отрисовку линии!выноски, активизируйте вкладку

Параметры

Панели

свойств. Расположенные на ней элементы управления рассмотрены в таблице 28.3.

Если параметры текста на всех линиях!выносках в документе отличаются от текущих
умолчательных параметров, то рекомендуется не настраивать каждую надпись в отде!
льности, а установить требуемые параметры в качестве умолчательных. Для этого слу!
жат подразделы

Текст над/под/за полкой

Наклонный текст

в разделе

Линия

выноска

диалога настройки текущего документа.

Табл. 28.3. Элементы управления отрисовкой линиивыноски

Элемент

Описание

Стрелка

Список, позволяющий выбрать вид стрелки линии!выноски.
Перечень стрелок, доступных для выбора, а также порядок
следования стрелок в списке определяется настройкой фильтра,
сделанной в разделе

Линиявыноска — Фильтр стрелок

диалога настройки текущего документа (см. раздел 28.2 на с. 221).

Тип

Список, позволяющий выбрать значок для обозначения
соединения.

Полка

Элемент управления, позволяющий выбрать расположение полки
обозначения.
Элемент управления

Полка

принимает различный вид в

зависимости от того, какой переключатель активизирован в группе

Ответвления

Если активен переключатель

От начала полки

или

От конца

полки

, то элемент управления

Полка

представляет собой

раскрывающийся список, позволяющий выбрать направление
полки от точки ее начала.
Выберите из списка нужное направление отрисовки полки —

Влево

Вправо

Вверх

или

Вниз

(рис. 28.10).

Если активен переключатель

Параллельные

, то элемент

управления

Полка

представляет собой группу переключателей,

позволяющую выбрать положение полки —

Горизонтальное

или

Вертикальное

(рис. 28.11)

Ответвления

Группа переключателей, позволяющая выбрать способ построения

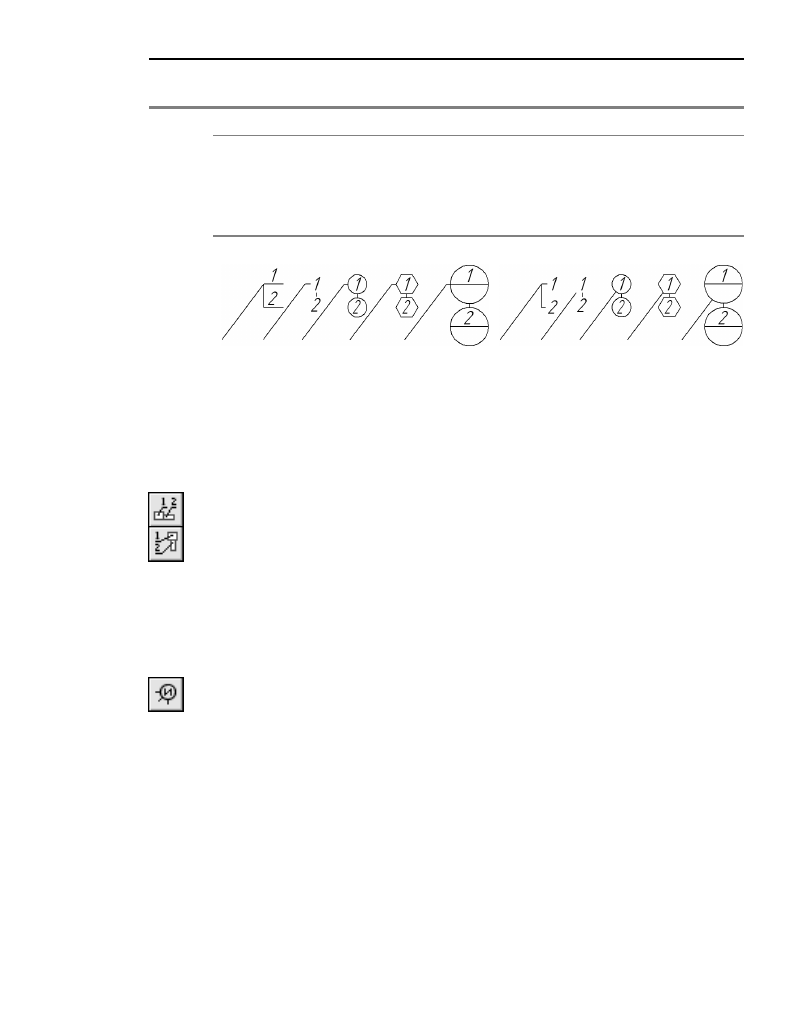

ответвлений (рис. 28.12). Активизируйте нужный переключатель:

233

Глава 28. Обозначения ЕСКД

От начала полки

От конца полки

Параллельные

По контуру

Переключатель, позволяющий сформировать обозначение
обработки по контуру.

Сохранять текст

Если эта опция включена, то текст, сформированный для текущей
линии!выноски, будет использоваться для остальных линий!
выносок, созданных за этот вызов команды.
Если опция выключена, то каждая следующая линия!выноска
формируется без текста.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки

Параметры

будут использоваться при создании следующих

линий!выносок до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущую (создаваемую) линию!выноску.

* Поскольку вид элемента управления

Полка

зависит от того, какой пере!

ключатель активен в группе

Ответвления

, рекомендуется настраивать

полку после того, как будет выбран вариант добавления ответвлений.

Табл. 28.3. Элементы управления отрисовкой линиивыноски

Элемент

Описание

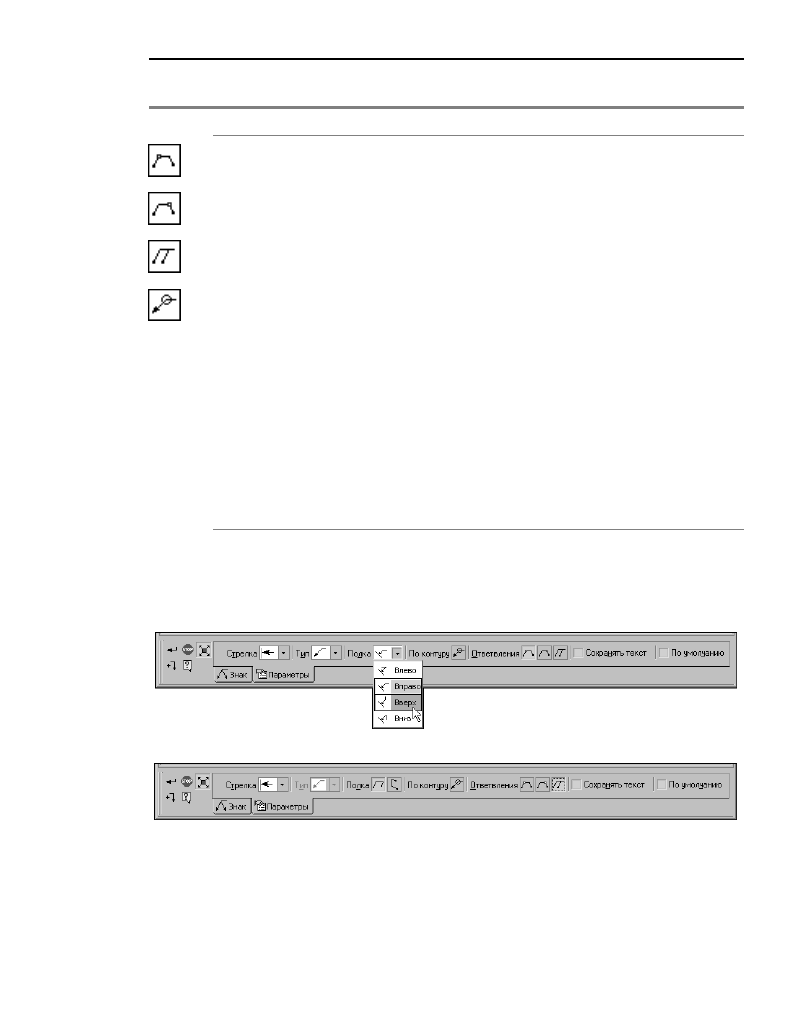

Рис. 28.10. Список направлений полки

Рис. 28.11. Переключатели положения полки

Часть IV.

Простановка размеров и обозначений

234

28.4.3. Изменение конфигурации линиивыноски

По умолчанию при создании линии!выноски включен режим добавления ответвлений.
Об этом свидетельствует нажатая кнопка

Добавить ответвления

на Панели специаль!

ного управления. В этом режиме каждая вновь указанная точка воспринимается систе!
мой как начальная точка очередного ответвления. Курсор имеет вид перекрестия.

В режиме редактирования характерных точек объекта можно внести изменения в конфи!
гурацию обозначения. Добавление ответвлений в этом режиме невозможно. Для пере!
хода в режим редактирования нажмите кнопку

Редактировать точки

на Панели специ!

ального управления.

Подведите курсор к любой характерной точке (эти точки отображаются в виде черных
квадратиков). Форма курсора изменится.

Измените положение характерных точек любым способом или удалите ненужные точки
(см. раздел 30.2 на с. 325).

Перемещение характерной точки, расположенной в середине выноски, позволяет сфор!
мировать ее излом (рис. 28.13).

а)

б)

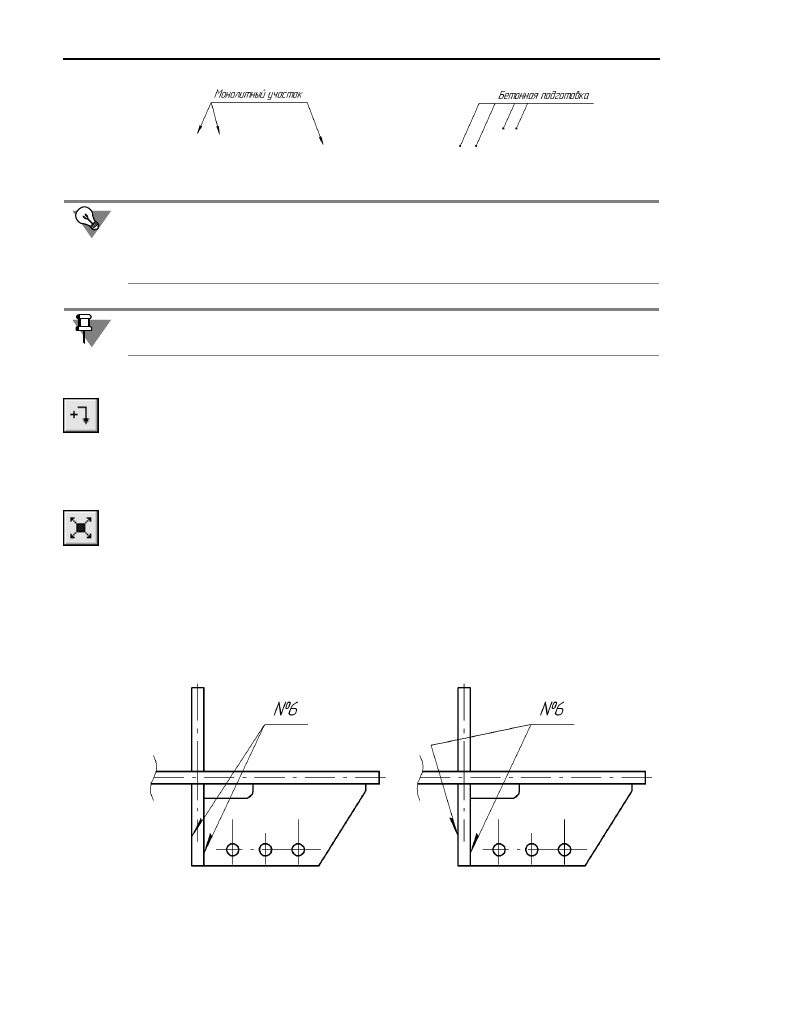

Рис. 28.12. Ответвления линиивыноски: а) от начала и от конца полки, б) параллельные

Чтобы создать линию!выноску с ответвлениями от начала и от конца полки
(рис. 28.12, а), выполните следующие действия. Построив необходимое количество от!
ветвлений от начала полки, активизируйте переключатель

От конца полки

и укажите

начальные точки ответвлений.

К ответвлениям, построенным при помощи переключателя

Параллельные

, невозмож!

но добавить ответвления

От начала полки

От конца полки

и наоборот.

Рис. 28.13. Формирование излома выноски

235

Глава 28. Обозначения ЕСКД

Между режимами можно произвольно переключаться при помощи кнопок Панели спе!
циального управления или команд в контекстном меню. При выходе из одного режима
автоматически включается другой.

28.4.4. Изменение положения значка

Изменить положение значка на линии!выноске можно только после ее создания.

Чтобы переместить значок, выделите созданную линию!выноску щелчком мыши. Систе!
ма перейдет в режим редактирования характерных точек. Перемещая характерную точку
значка, установите его в нужное положение на линии!выноске.

28.5.

Обозначение клеймения

Чтобы создать линию!выноску для обозначения клеймения, вызовите команду

Знак

клеймения

Задайте начальную точку первого ответвления (точку нанесения первого клейма).

Задайте точку

т1

, определяющую положение знака клеймения.

Затем задайте начальные точки остальных ответвлений.

В поле

Текст

на Панели свойств отображается предлагаемый системой текст обозначе!

ния клеймения. При необходимости вы можете изменить как содержание, так и начерта!
ние надписи (см. раздел 28.5.1).

Кнопка

Ссылка

позволяет включить в текст обозначения ссылку, например, на пункт

технических требований. После ее нажатия на экране появляется диалог создания ссыл!
ки (см. Том II, рис. 70.2 на с. 246 и табл. 70.7).

Настройте отрисовку обозначения клеймения.

На экране отображается фантом создаваемого обозначения. Вы можете изменить его
конфигурацию, не выходя из команды — так же, как при создании линии!выноски
(см. раздел 28.4.3 на с. 234).

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

а)

б)

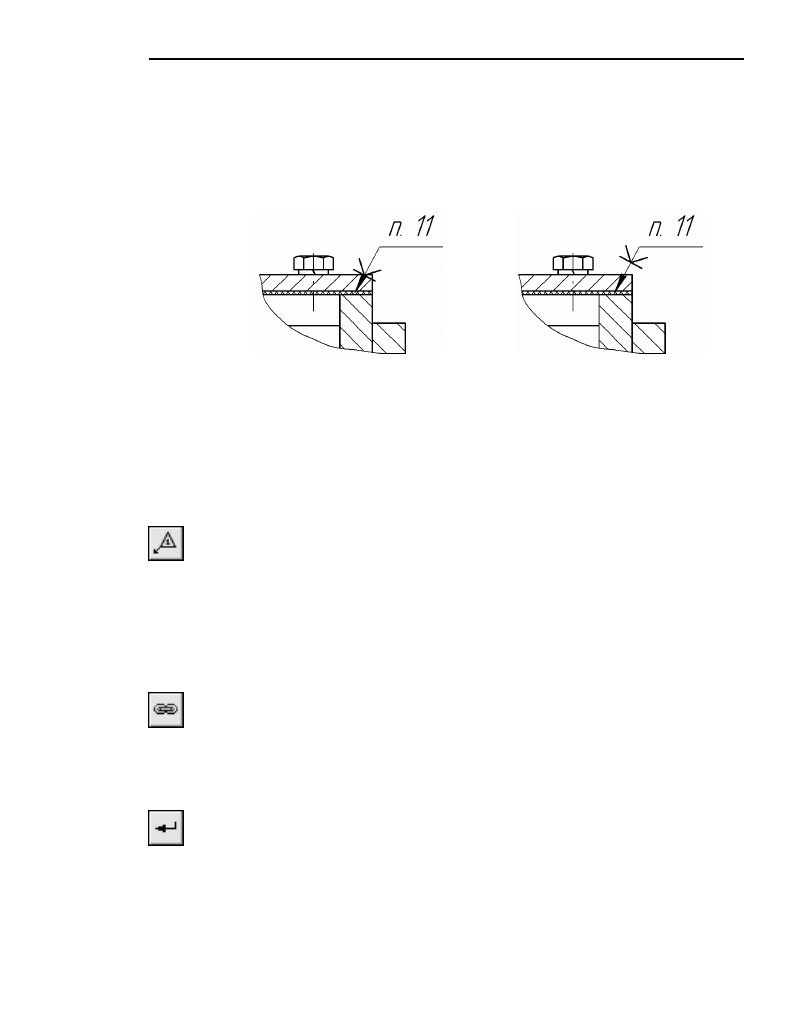

Рис. 28.14. Изменение положения значка на линиивыноске:

а) положение значка по умолчанию, б) значок перемещен вверх по линиивыноске

Часть IV.

Простановка размеров и обозначений

236

28.5.1. Ввод надписи обозначения клеймения

Ввод надписи производится в специальном диалоге (рис. 28.16). Для его вызова щелк!
ните левой кнопкой мыши в поле

Текст

на вкладке

Знак

Панели свойств. Можно также

просто начать ввод текста — диалог автоматически появится на экране.

В диалоге показана структура надписи обозначения клеймения.

Кнопки со стрелками справа от первого поля ввода текста позволяют «листать» список
номеров пунктов техтребований в любом направлении.

Кнопка

Ссылка

позволяет включить в текст обозначения ссылку, например, на пункт

Двойной щелчок мышью во втором и третьем полях вызывает специальный диалог, в ко!
тором можно выбрать содержание клейма и способ его нанесения (в соответствии с ре!
комендуемым приложением к ГОСТ 2.314–68).

При необходимости измените умолчательные параметры текста (размер, цвет символов
и т.п.).

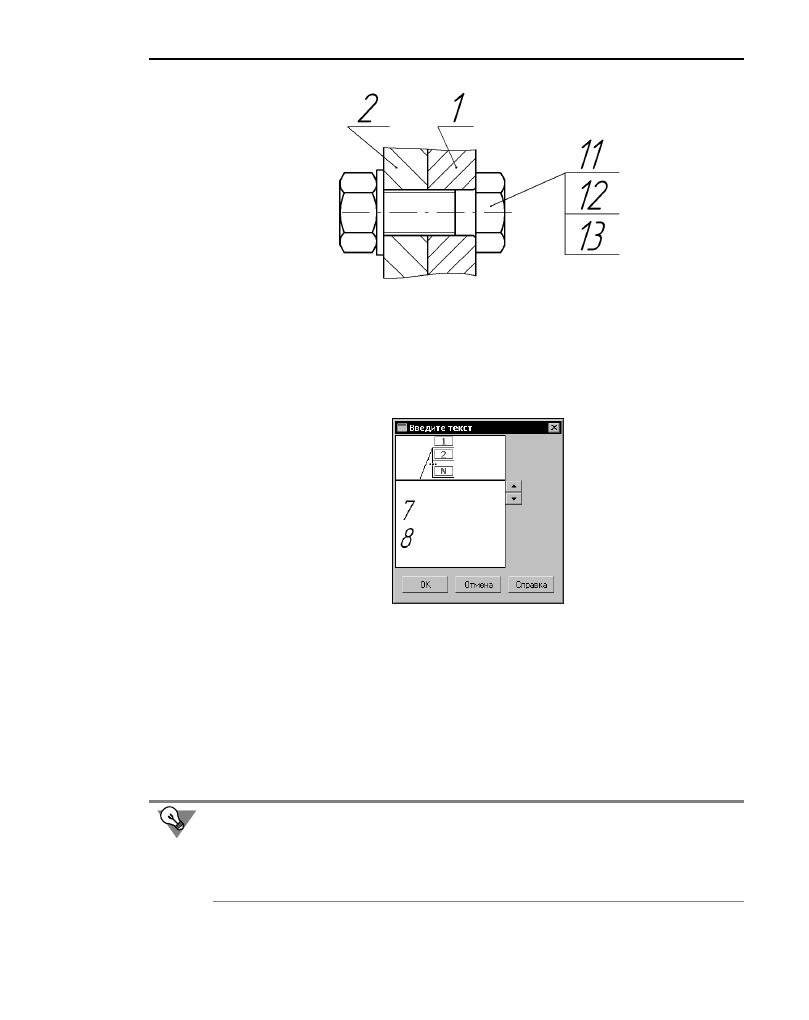

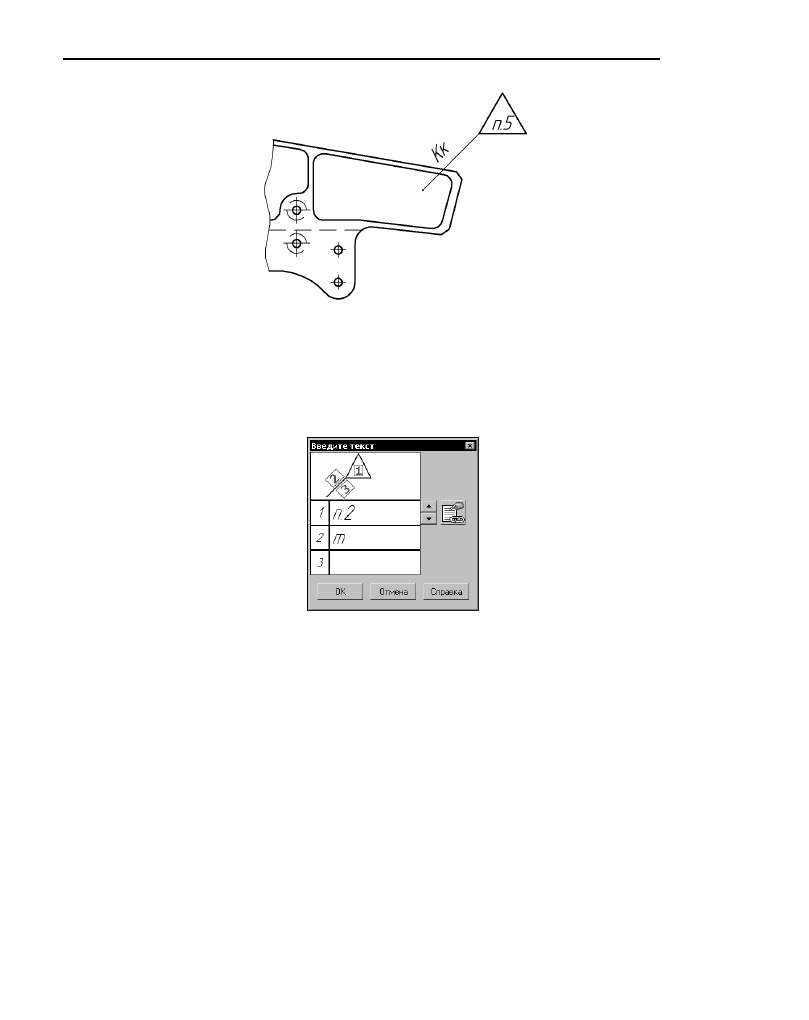

Рис. 28.15. Простановка обозначения клеймения

Рис. 28.16. Диалог ввода текста в обозначении клеймения

237

Глава 28. Обозначения ЕСКД

Завершив ввод и форматирование текстов в полях, нажмите кнопку

диалога.

28.5.2. Настройка отрисовки обозначения клеймения

Чтобы изменить отрисовку обозначения клеймения, активизируйте вкладку

Параметры

Панели свойств. Расположенные на ней элементы управления рассмотрены в
таблице 28.4.

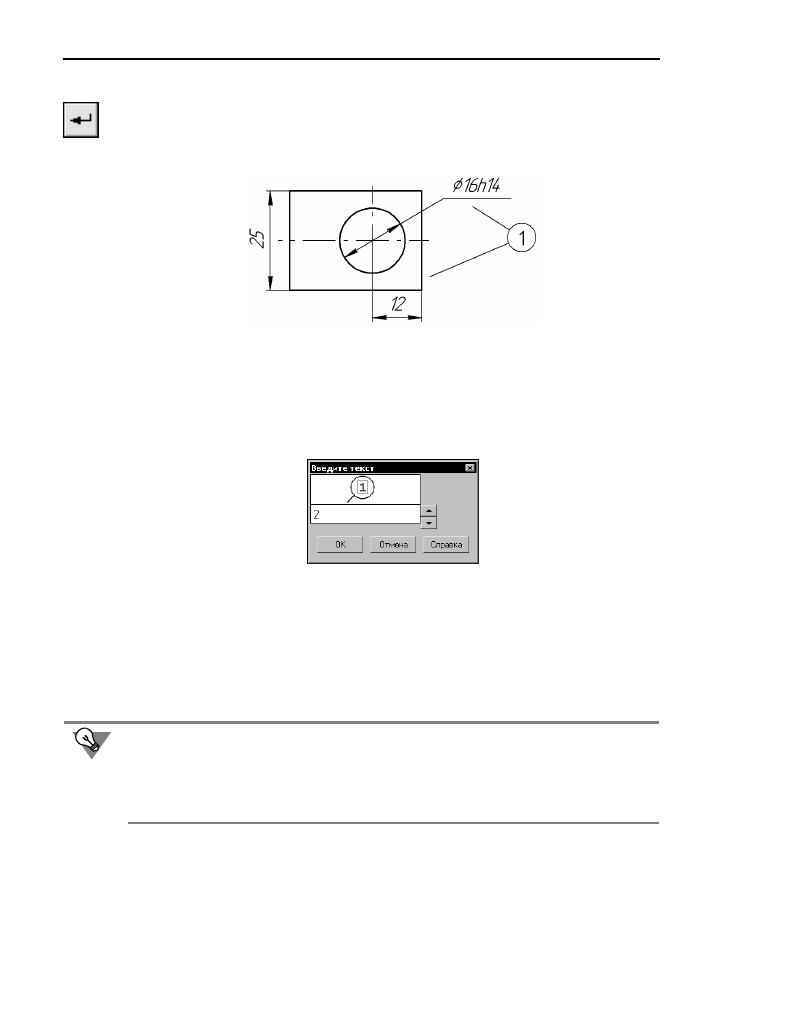

28.6.

Обозначение маркировки

Чтобы создать линию!выноску для обозначения маркировки, вызовите команду

Знак

маркировки

Задайте начальную точку первого ответвления (первую точку нанесения маркировки).

Задайте точку

т1

, определяющую положение знака маркировки.

Затем задайте начальные точки остальных ответвлений.

С помощью списка

Стрелка

на вкладке

Параметры

можно выбрать тип стрелки линии!

выноски. Если этот тип стрелки необходимо использовать в обозначениях маркировки
до конца текущего сеанса работы, включите опцию

По умолчанию

В поле

Текст

на вкладке

Знак

отображается предлагаемый системой текст обозначения

маркировки. Если необходимо, вы можете изменить как содержание, так и начертание
надписи. Это делается так же, как и при создании обозначения клеймения
(см. раздел 28.5.1 на с. 236).

Кнопка

Ссылка

позволяет включить в текст обозначения ссылку, например, на пункт

Если параметры текста у всех обозначений клеймения в документе отличаются от теку!
щих умолчательных параметров, то рекомендуется не настраивать каждую надпись в от!
дельности, а установить требуемые параметры в качестве умолчательных. Для этого слу!
жат подразделы

Текст над/под/за полкой

Наклонный текст

в разделе

Линия

выноска

диалога настройки текущего документа.

Табл. 28.4. Элементы управления отрисовкой обозначения клеймения

Элемент

Описание

Стрелка

Список, позволяющий выбрать вид стрелки обозначения
клеймения.

Направление

Группа переключателей, позволяющая выбрать направление
отрисовки знака.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки
Параметры будут использоваться при создании следующих
обозначений клеймения до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущее (создаваемое) обозначение.

Часть IV.

Простановка размеров и обозначений

238

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

28.7.

Обозначение позиции

Чтобы создать линию!выноску для простановки обозначения позиции, вызовите коман!
ду

Обозначение позиции

Задайте начальную точку первого ответвления (первую точку, на которую указывает по!
зиционная линия!выноска).

Задайте точку начала полки

т1

Затем задайте начальные точки остальных ответвлений.

В поле

Текст

на вкладке

Знак

Панели свойств отображается предлагаемая системой

надпись — номер позиции. Если необходимо, вы можете изменить номер и его начерта!
ние, а также создать дополнительные полки с номерами позиций (см. раздел 28.7.1).

Настройте отрисовку позиционной линии!выноски.

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

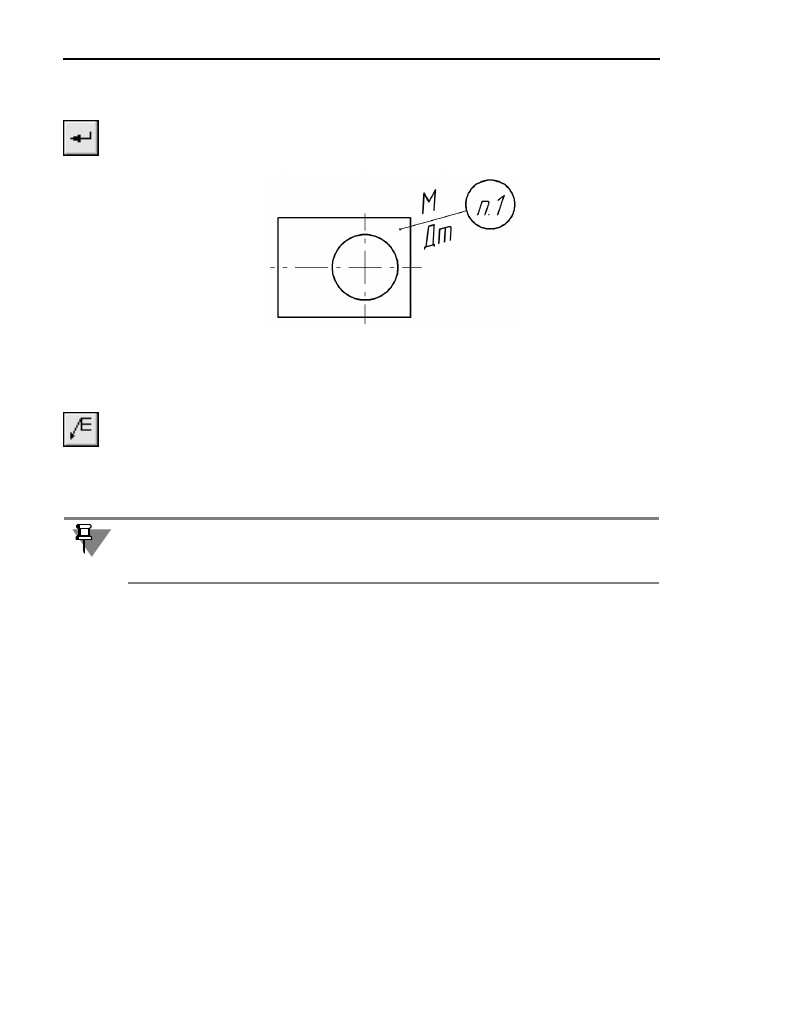

Рис. 28.17. Простановка обозначения маркировки

Если создается обозначение позиции без полки (на вкладке Панели свойств

Параметры

отключена опция

Полка

), то точка

т1

определяет положение конечной точки ответвле!

ний.

239

Глава 28. Обозначения ЕСКД

28.7.1. Ввод надписи обозначения позиции

Для вызова диалога ввода текста (рис. 28.19) щелкните левой кнопкой мыши в поле

Текст

на вкладке

Знак

Панели свойств. Можно также просто начать ввод текста — диа!

лог автоматически появится на экране.

В диалоге показана структура надписи обозначения позиции.

Кнопки со стрелками справа от поля ввода текста позволяют «листать» список номеров
позиций в любом направлении.

Дополнительные полки на позиционной линии!выноске строятся автоматически при
вводе каждой новой строки текста. Чтобы создать новую строку, нажмите клавишу

<Enter>

При необходимости измените умолчательные параметры текста (размер, цвет символов
и т.п.).

Завершив ввод и форматирование текста, нажмите кнопку

диалога.

Рис. 28.18. Простановка позиционных линийвыносок

Рис. 28.19. Диалог ввода текста в обозначении позиции

Если параметры текста у всех обозначений позиций в документе отличаются от текущих
умолчательных параметров, то рекомендуется не настраивать каждую надпись в отде!
льности, а установить требуемые параметры в качестве умолчательных. Для этого слу!
жит раздел

Обозначение позиции — Текст обозн. позиций

диалога настройки теку!

щего документа.

Часть IV.

Простановка размеров и обозначений

240

28.7.2. Настройка отрисовки обозначения позиции

Чтобы изменить отрисовку позиционной линии!выноски, активизируйте вкладку

Пара

метры

Панели свойств. Расположенные на ней элементы управления рассмотрены в

таблице 28.5.

Табл. 28.5. Элементы управления отрисовкой линиивыноски

Элемент

Описание

Стрелка

Список, позволяющий выбрать вид стрелки позиционной линии!
выноски. Перечень стрелок, доступных для выбора, а также
порядок следования стрелок в списке определяется настройкой
фильтра, сделанной в разделе

Обозначение позиции — Фильтр

стрелок

диалога настройки текущего документа (см. раздел 28.2

на с. 221).

Направление
полки

Группа переключателей, позволяющая выбрать направление
отрисовки полки линии!выноски.
Изменение направления полки имеет смысл, если ее отрисовка
включена (активна опция

Полка

). Исключение — обозначение

позиции с типом формы

Простой текст

: для него смена

направления полки при отключенной опции

Полка

означает

изменение положения текста относительно линии!выноски (слева
или справа).

Текст вверх/вниз

Группа переключателей, позволяющая выбрать направление
добавления номеров позиций.
Изменение направления добавления номеров позиций имеет
смысл, если они размещаются вертикально (отключена опция

Горизонтально

Форма позиции

Список, позволяющий выбрать тип формы для обозначения
позиции.

Горизонтально

Опция, управляющая расположением обозначения, содержащего
несколько номеров позиций. Если опция отключена, то номера
располагаются в колонку, а если включена — в строку.

Полка

Опция, управляющая отрисовкой полки позиционной линии!
выноски.
Для позиций с типом формы

Простой текст

полка представляет

собой обычную полку линии!выноски, над которой располагается
текст. Для остальных типов формы полка — это отрезок,
соединяющий текст с линией!выноской (рис. 28.20).

241

Глава 28. Обозначения ЕСКД

28.7.3. Выравнивание позиций

Чтобы расположить на одной линии — горизонтальной или вертикальной — начальные
точки полок нескольких позиционных линий!выносок, выделите их в документе.

Вызовите команду в меню

Инструменты

или нажмите кнопку на инструментальной па!

нели

Обозначения

Выровнять позиции по горизонтали

Выровнять позиции по вертикали

После этого задайте точку, по координате которой — X или Y — требуется выровнять на!
чала полок выбранных линий!выносок. Точку можно указать мышью или ввести ее ко!
ординаты в поля

Базовая точка

на Панели свойств.

28.8.

Обозначение изменения

Чтобы создать линию!выноску для обозначения изменения, вызовите команду

Знак из

менения

Задайте начальную точку первого ответвления (первую точку, на которую указывает ли!
ния!выноска).

Задайте точку

т1

, определяющую положение знака обозначения изменения.

Затем задайте начальные точки остальных ответвлений.

В поле

Текст

на вкладке

Знак

отображается предлагаемая системой надпись — номер

изменения. Если необходимо, вы можете изменить номер и его начертание (см.
раздел 28.8.1).

Настройте отрисовку обозначения изменения.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки

Параметры

будут использоваться при создании следующих

позиционных линий!выносок до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущее (создаваемое) обозначение позиции.

Табл. 28.5. Элементы управления отрисовкой линиивыноски

Элемент

Описание

а)

б)

Рис. 28.20. Обозначения позиций различных форм: а) с полкой, б) без полки

Часть IV.

Простановка размеров и обозначений

242

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

28.8.1. Ввод надписи обозначения изменения

Для вызова диалога ввода текста (рис. 28.22) щелкните левой кнопкой мыши в поле

Текст

на вкладке

Знак

Панели свойств. Можно также просто начать ввод текста — диа!

лог автоматически появится на экране.

Двойной щелчок мышью в поле ввода текста позволяет перейти к вставке текстового
шаблона (см. Том II, раздел 68.10.6 на с. 218).

При необходимости измените умолчательные параметры текста (размер, цвет символов
и т.п.).

Завершив ввод и форматирование текстов в полях, нажмите кнопку

диалога.

Рис. 28.21. Простановка обозначения изменения

Рис. 28.22. Диалог ввода текста обозначения изменения

Обозначение изменения — Текст надписи

диалога настройки текущего

документа.

243

Глава 28. Обозначения ЕСКД

28.8.2. Настройка отрисовки обозначения изменения

Чтобы изменить отрисовку обозначения изменения, активизируйте вкладку

Параметры

Панели свойств. Расположенные на ней элементы управления рассмотрены в
таблице 28.6.

28.9.

Стрелка направления взгляда

Чтобы построить стрелку, указывающую направление взгляда, вызовите команду

Стрелка взгляда

Задайте начальную точку стрелки

т1

Стрелку, расположенную строго вертикально или горизонтально, удобно создавать в ре!
жиме ортогонального черчения. Для его включения и выключения служит кнопка

Орто

гональное черчение

на панели

Текущего состояния

, а также клавиша

<F8>

. Чтобы

временно перейти в режим ортогонального черчения, нажмите и удерживайте клавишу

<Shift>

Табл. 28.6. Элементы управления отрисовкой обозначения изменения

Элемент

Описание

Тип

Список, позволяющий выбрать вид знака обозначения изменения.

Высота знака

Поле для ввода или выбора размера знака: стороны квадрата или
диаметра окружности

* Если знак обозначения изменения имеет вид скобок, то поле

Высота зна

ка

недоступно, так как высота скобок определяется высотой шрифта тек!

ста обозначения изменения.

Тип выноски

Список, позволяющий выбрать тип выноски.
Если линии!выноски создаваемого обозначения изменения
должны быть произвольной длины, выберите вариант

Выноска

полной длины

Если необходимо создать обозначение изменения с равными
линиями!выносками, выберите вариант

Ограниченный отрезок

и введите в поле

Длина

необходимое значение.

Рис. 28.23. Простановка стрелки направления взгляда

т1

т2

Часть IV.

Простановка размеров и обозначений

244

В поле

Текст

на Панели свойств отображается автоматически сформированный текст

обозначения стрелки взгляда. Если необходимо, вы можете изменить как содержание,
так и начертание надписи (см. раздел 28.9.1).

Задайте точку

т2

, определяющую направление стрелки.

Стрелка взгляда будет зафиксирована в документе.

Сразу после создания стрелки взгляда автоматически запускается команда создания но!
вого вида (см. раздел 28.9.2 на с. 245). После выполнения этой команды в чертеже по!
явится вид, обозначение которого будет ассоциативно связано с созданной стрелкой.

28.9.1. Формирование текста обозначения

Автоматически сформированный текст содержит букву для обозначения стрелки.

Опция

Автосортировка

показывает, включена или выключена в текущем документе ав!

томатическая сортировка обозначений объектов (см. раздел 28.9.3 на с. 246). Если оп!
ция активна, то произвольное изменение буквы, обозначающей стрелку, невозможно.
По умолчанию автосортировка включена.

Выключив опцию

Автосортировка

, вы можете ввести любой символ для обозначения

стрелки. Однако в результате выключения этой опции автоматическая сортировка пере!
стает действовать для всех стрелок взгляда в текущем документе. Активизация опции

Автосортировка

вновь включает режим автосортировки, но заменяет пользователь!

ское обозначение автоматически созданным.

Если в обозначение объекта необходимо включить номер листа или обозначение зоны,
где будет располагаться вид с соответствующим изображением, включите опцию

Лист

или

Зона

Номер листа или обозначение зоны автоматически включаются в обозначение стрелки
после создания вида и формирования ассоциативной связи между обозначением этого
вида и обозначением стрелки (см. раздел 28.9.2 на с. 245).

Вы можете отказаться от создания нового вида, нажав кнопку

Прервать команду

. Од!

нако делать это не рекомендуется, поскольку ручное создание вида и формирование
связи между его обозначением и обозначением стрелки займет дополнительное время.
Кроме того, размещение вида по стрелке в отдельном виде позволяет быстро изменять
масштаб изображения и делает более удобной компоновку чертежа.

Букву для обозначения удобно выбирать из контекстного меню поля

Текст

(рис. 28.24).

Набор букв задается при настройке автосортировки (см. таблицу 28.7 на с. 248).

Рис. 28.24. Меню выбора символа

245

Глава 28. Обозначения ЕСКД

Обозначение объекта оформления можно сформировать также в диалоге ввода надписи
специального знака. Для его вызова щелкните левой кнопкой мыши в поле

Текст

. Мож!

но также просто начать ввод текста — диалог автоматически появится на экране.

Первое поле ввода диалога предназначено для буквенного обозначения. Двойной щел!
чок мышью в этом поле вызывает меню выбора символа (рис. 28.25). Во втором поле
можно ввести дополнительные сведения, например, обозначение зоны.

При необходимости измените параметры текста (размер, цвет символов и т.п.).

Завершив ввод и форматирование текстов в полях, нажмите кнопку

диалога.

28.9.2. Автоматическое создание вида

Сразу после создания нового обозначения

▼

стрелки взгляда,

▼

линии разреза/сечения,

▼

выносного элемента

автоматически запускается команда создания вида: на Панели свойств появляются эле!
менты управления параметрами вида.

Во фрагментах создание листов и видов невозможно, поэтому опции

Лист

Зона

недо!

ступны.

Рис. 28.25. Диалог ввода надписи специального знака

Если параметры текста у всех стрелок взгляда в документе отличаются от текущих умол!
чательных параметров, то рекомендуется не настраивать каждую надпись в отдельности,
а установить требуемые параметры в качестве умолчательных. Для этого служит раздел

Стрелка взгляда

диалога настройки текущего документа.

Если на Панели свойств включена опция

Автосортировка

, то в диалоге ввода надписи

специального знака недоступно первое поле, а если включена опция

Лист

или

Зона

то — второе поле. Если включены опции

Автосортировка

Лист

(или

Зона

), то недо!

ступно само поле

Текст

на Панели свойств и вызов диалога ввода надписи невозможен.

Аскон КОМПАС-3D. Руководство по библиотекам - часть 88
