198

Глава 24.

Линейные размеры

Система позволяет проставлять линейные размеры различными способами. Большинс!
тво параметров при разных способах простановки одинаковы. Различие состоит в по!
рядке указания характерных точек и образмериваемых объектов.

24.1.

Простой линейный размер

Чтобы проставить линейный размер, вызовите команду

Линейный размер

Задайте точки привязки размера —

т1

т2

(точки выхода выносных линий).

При необходимости отредактируйте размерную надпись (см. раздел 23.3 на с. 186) и
выберите параметры отрисовки размера (см. раздел 23.2 на с. 184).

Затем задайте точку, определяющую положение размерной линии

т3

Если выбрано ручное размещение размерной надписи (см. табл. 23.3 на с. 184), то ее
положение также определяется точкой

т3

(рис. 24.1).

Если выбрано размещение размерной надписи на полке (см. табл. 23.3), то точка

т3

оп!

ределяет не только положение размерной линии, но и начало линии!выноски. В этом
случае для задания положения текста необходимо задать точку начала полки

т4

(рис. 24.2).

24.1.1.

Управление ориентацией размера

По умолчанию размерная линия параллельна линии, проходящей через точки привязки
размера. При этом на вкладке

Размер

Панели свойств активен переключатель

Парал

лельно объекту

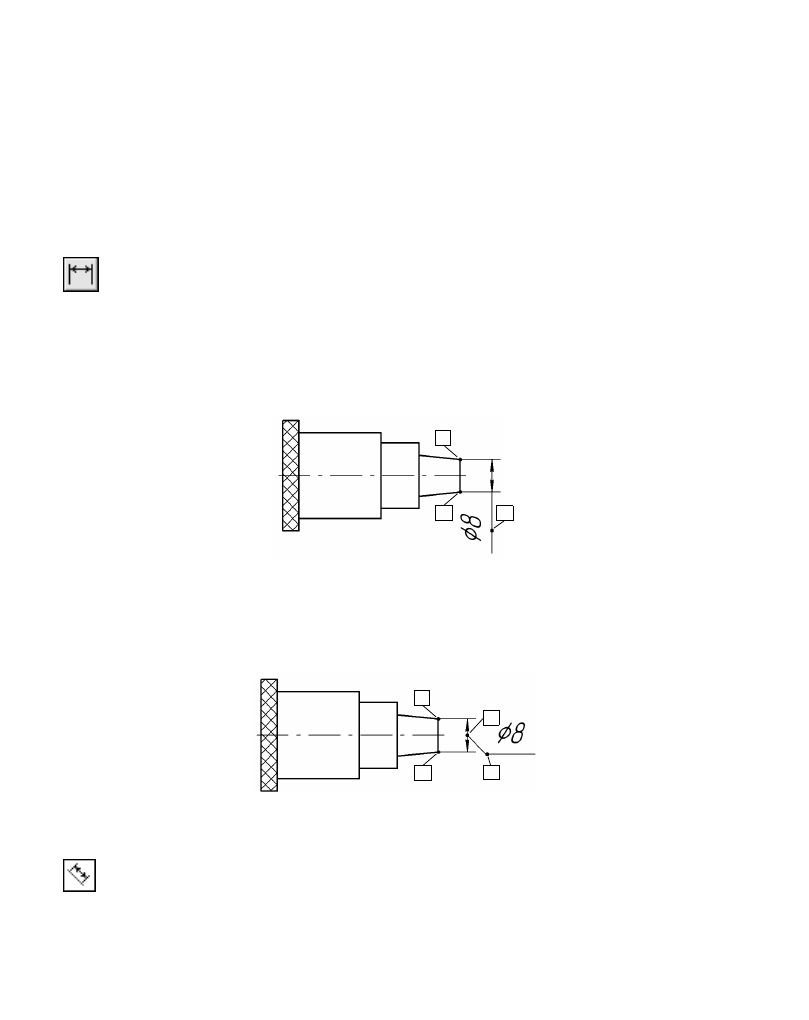

Рис. 24.1. Линейный размер с ручным размещением размерной надписи

т1

т2

т3

Рис. 24.2. Линейный размер на полке

т3

т4

т1

т2

199

Глава 24. Линейные размеры

Чтобы построить горизонтальный или вертикальный размер, активизируйте соответс!
твующий переключатель.

24.1.2. Указание объекта для простановки размера

Иногда бывает трудно указать точки привязки размера (например, если рядом с этими
точками расположены другие примитивы). В этих случаях можно указать сам объект для
автоматического определения точек привязки размера.

Для этого нажмите кнопку

Выбор базового объекта

или вызовите из контекстного ме!

ню одноименную команду.

Затем укажите нужный объект. Его начальная и конечная точки будут определены авто!
матически и использованы в качестве точек привязки создаваемого размера (

т1

т2

Базовым объектом может являться отрезок (в том числе звено ломаной и сторона мно!
гоугольника), дуга или сплайн.

24.1.3. Размер с наклонными выносными линиями

Иногда бывает необходимо наклонить выносные линии линейного размера, например,
как на рис. 24.4

Размер такого вида формируется в процессе построения простого линейного размера с
помощью кнопки

Наклонить размер

, расположенной на Панели специального управ!

ления.

а)

б)

в)

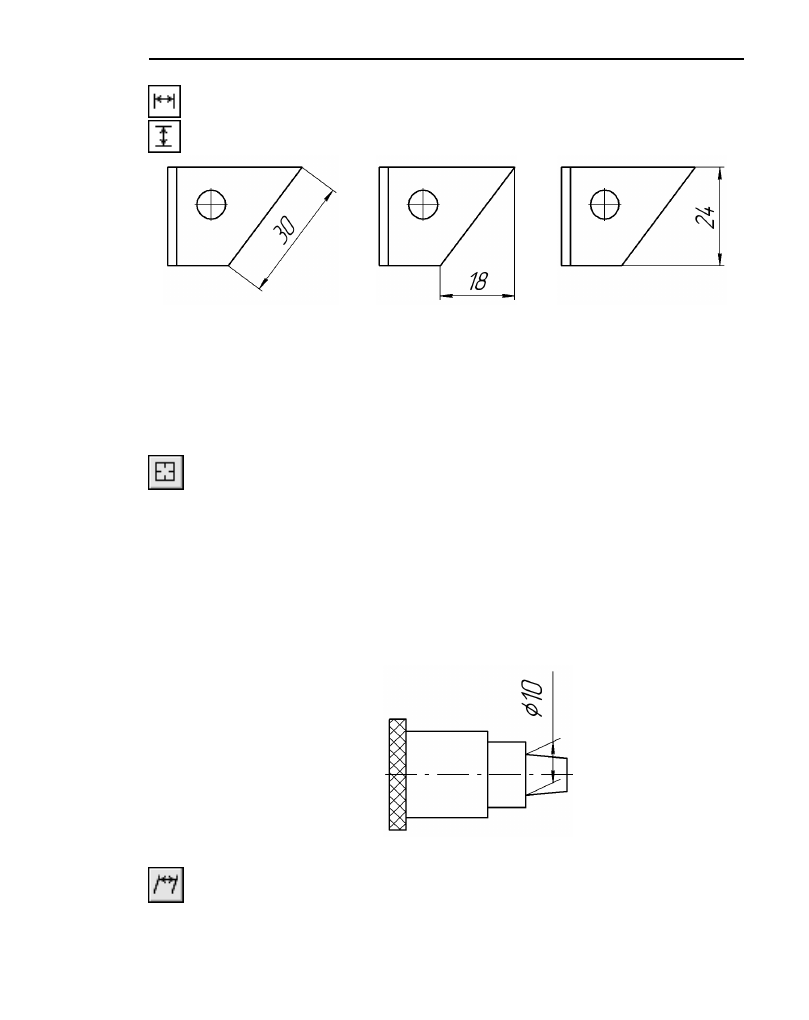

Рис. 24.3. Ориентация линейного размера:

а) параллельный объекту, б) горизонтальный, в) вертикальный

Рис. 24.4. Пример простановки размера с наклонными выносными линиями

Часть IV.

Простановка размеров и обозначений

200

Эта кнопка доступна, если выполняются следующие условия:

▼

выключено автоматическое создание размера (см. раздел 8.1.10 на с. 82),

▼

заданы все характерные точки (то есть размер полностью определен),

▼

размер проставляется параллельно объекту (см. раздел 24.1.1 на с. 198).

После нажатия указанной кнопки все опции вкладки

Размер

заменяются одним полем

Угол

. Введите в него значение угла наклона выносных линий размера. Можно также «на!

клонить» размер мышью, перетаскивая одну из появившихся экране характерных точек.

После установки нужного положения выносных линий отожмите кнопку

Наклонить

размер

. На вкладке

Размер

вновь появятся обычные элементы управления.

24.1.4. Формирование зазора между выносной линией

и точкой привязки

Иногда при простановке размера требуется, чтобы выносная линия была отрисована на
некотором расстоянии от точки привязки.

Для реализации такого способа построения используется группа элементов управления

Зазор/Длина

на вкладке

Параметры

Вы можете зафиксировать как длину выносных линий, так и зазор между базовой точ!
кой и началом выносной линии. Для этого введите нужное значение в поле

Зазор/Дли

на

Если требуется, чтобы заданное число определяло зазор между началом выносной ли!
нии и точкой привязки размера, активизируйте переключатель

Зазор

. В этом случае при

задании положения размерной линии длина выносной линии будет изменяться, а
зазор — оставаться постоянным и равным заданному значению.

Если же введенное значение должно определять длину выносной линии, активизируйте
переключатель

Длина

. В этом случае при задании положения размерной линии зазор

будет изменяться, а длина выносной линии — оставаться постоянной и равной заданно!
му значению.

Если значение в поле

Зазор/Длина

равно нулю, то выносные линии начинаются в точ!

ках привязки размера и могут иметь любую длину.

Формирование зазора доступно при простановке линейных размеров всех типов, кроме
размера с обрывом.

24.2.

Линейный размер с обрывом

Чтобы проставить линейный размер с обрывом, вызовите команду

Линейный размер

с обрывом

Укажите отрезок, от которого требуется проставить размер с обрывом.

Введите текст размерной надписи (см. раздел 23.2 на с. 184).

Затем задайте точку

т3

, определяющую положение размерной линии и ее длину.

Если выбрано размещение размерной надписи на полке (см. табл. 23.3 на с. 184), задай!
те точку начала полки

т4

201

Глава 24. Линейные размеры

Построение размера с обрывом имеет следующие особенности:

▼

Текст размерной надписи вводится только вручную.

▼

Если размерная надпись расположена на полке, то ее линия!выноска начинается от се!
редины размерной линии.

24.3.

Линейный размер от отрезка до точки

Чтобы построить линейный размер между двумя геометрическими элементами — от!
резком и произвольной точкой (в том числе характерной точкой другого графического
объекта), вызовите команду

Линейный размер от отрезка до точки

Укажите отрезок, от которого проставляется размер.

Выносные линии размера будут параллельны этому отрезку, а один из его концов будет
первой точкой привязки размера.

Задайте точку, до которой проставляется размер, — вторую точку привязки размера

т2

Затем задайте точку

т3

, определяющую положение размерной линии и текста.

Тот конец отрезка, ближе к которому окажется размерная линия, будет принят за первую
точку привязки размера

т1

Если выбрано размещение размерной надписи на полке (см. табл. 23.3 на с. 184), задай!
те точку начала полки

т4

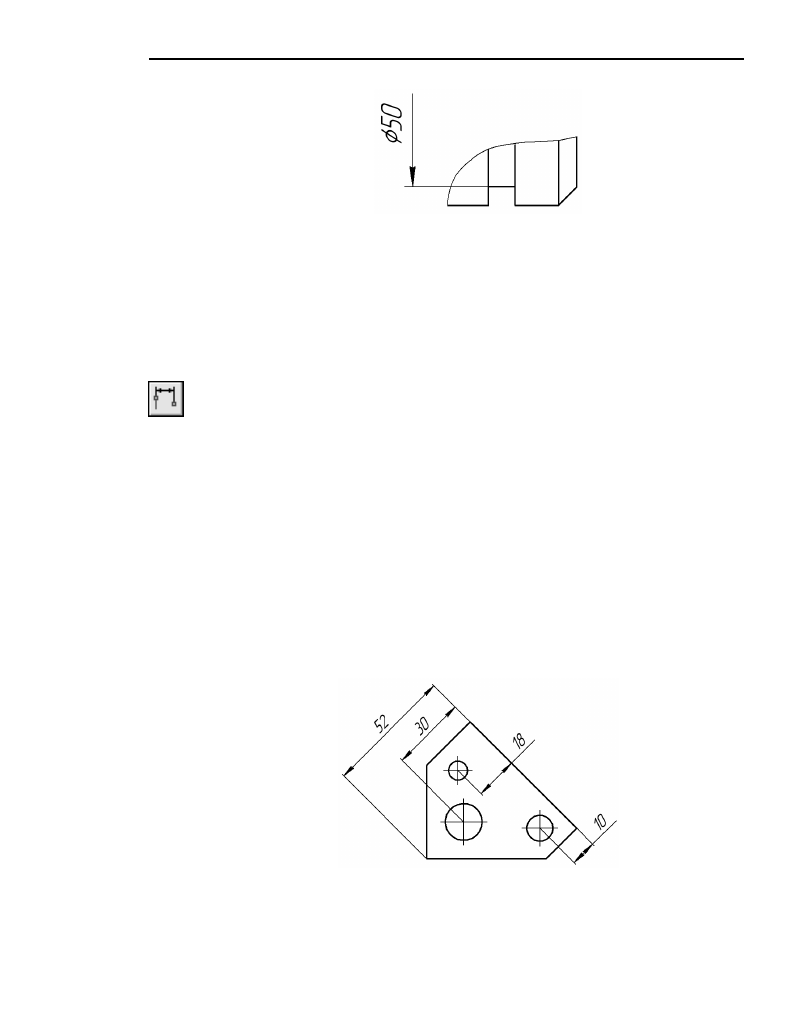

Рис. 24.5. Пример простановки размеров с обрывом

Рис. 24.6. Пример простановки размера между отрезком и точкой

Часть IV.

Простановка размеров и обозначений

202

24.4. Линейный размер от общей базы

Чтобы построить группу линейных размеров с общей базой, вызовите команду

Линей

ные размеры от общей базы

Задайте первую точку привязки

т1

. Она будет общей для группы создаваемых размеров.

Задайте вторую точку привязки

т2

для первого размера группы.

Задайте точку, определяющую положение размерной линии

т3

Если выбрано размещение размерной надписи на полке (см. табл. 23.3 на с. 184), задай!
те точку начала полки

т4

Последовательно задайте точки

т2

т3

(и

т4

) для остальных размеров группы.

На вкладке

Размер

Панели свойств находится группа переключателей

Тип

, с помощью

которой можно установить ориентацию каждого из создаваемых размеров (вертикаль!
ный или горизонтальный).

Чтобы перейти к простановке группы размеров от другой базы, расфиксируйте первую
базовую точку (поле

т1

на вкладке

Размер

Панели свойств) и задайте ее новое положе!

ние.

24.5.

Цепной линейный размер

Чтобы построить цепь линейных размеров, вызовите команду

Цепной линейный раз

мер

Задайте первую точку привязки размера

т1

Задайте вторую точку привязки размера

т2

Группа размеров, построенная с помощью команды

Линейный от общей базы

, не яв!

ляется единым объектом — это несколько простых линейных размеров, первые точки
привязки которых совпадают. Поэтому, если у всех размеров группы должны быть оди!
наковые параметры (например, расположенные на полке надписи или стрелки опреде!
ленного типа), необходимо после настройки первого размера включить опцию

По

умолчанию.

Рис. 24.7. Простановка линейных размеров от общей базы

203

Глава 24. Линейные размеры

На вкладке

Размер

Панели свойств находится группа переключателей

Тип

, с помощью

которой можно установить ориентацию всех размеров цепи (вертикальный или горизон!
тальный).

Задайте точку, определяющую положение размерной линии

т3

. Это положение будет

одинаковым для всех размеров цепи.

Если выбрано размещение размерной надписи на полке (см. табл. 23.3 на с. 184), задай!
те точку начала полки

т4

Последовательно задайте точки

т2

(и

т4

) для остальных размеров цепи.

Чтобы перейти к простановке следующего цепного размера, расфиксируйте первую точ!
ку привязки цепи (поле

т1

на вкладке

Размер

Панели свойств) и задайте ее новое поло!

жение.

24.6.

Линейный размер с общей размерной линией

Чтобы построить группу линейных размеров с общей размерной линией, вызовите ко!
манду

Линейные размеры с общей размерной линией

Задайте первую точку привязки

т1

для группового размера.

Затем задайте вторую точку привязки

т2

Выбор ориентации возможен только до фиксации первого размера цепи.

Группа размеров, построенная с помощью команды

Линейный цепной размер

, не яв!

ляется единым объектом — это цепь простых линейных размеров, составленная по оп!
ределенным правилам (первая точка привязки каждого последующего размера совпада!
ет со второй точкой привязки предыдущего; размерные линии расположены на одной
прямой). Поэтому, если у всех размеров цепи должны быть одинаковые параметры (на!
пример, расположенные на полке надписи или стрелки определенного типа), необходи!
мо после настройки первого размера включить опцию

По умолчанию

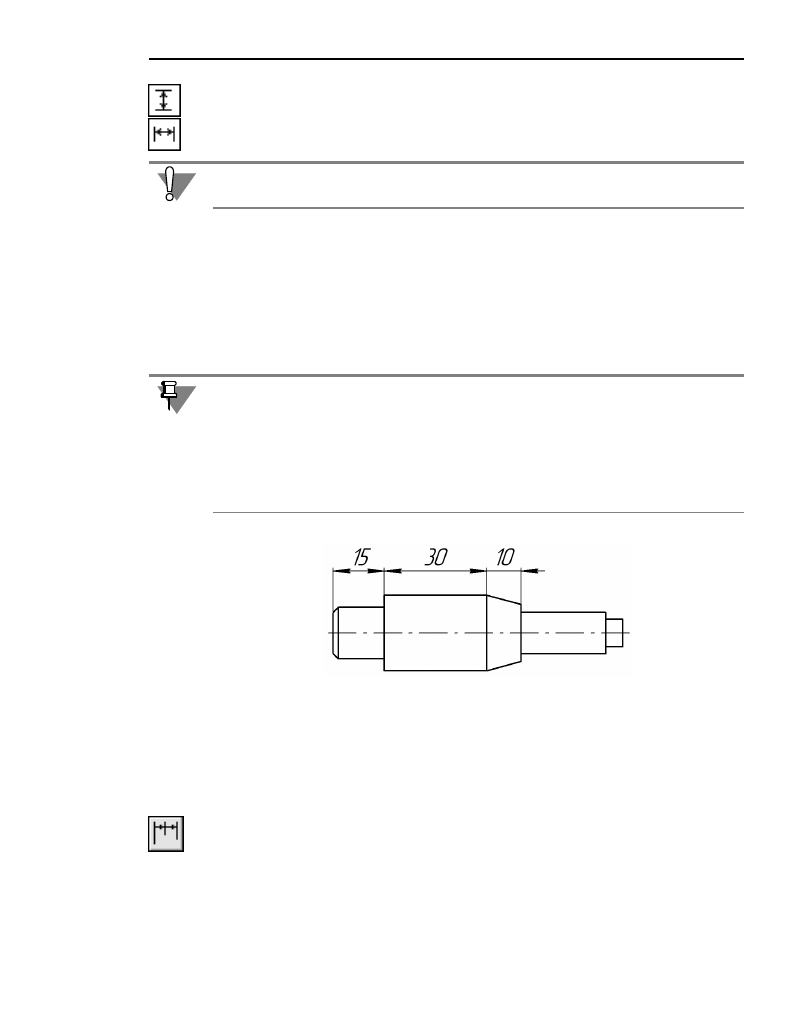

Рис. 24.8. Простановка цепи линейных размеров

Часть IV.

Простановка размеров и обозначений

204

На вкладке

Размер

Панели свойств находится группа переключателей

Тип

, с помощью

которой можно установить ориентацию группового размера (вертикальный или горизон!
тальный).

Задайте точку, определяющую положение размерной линии

т3

. Это положение будет

одинаковым для всех размеров группы.

Затем задайте точки

т2

для остальных размеров группы.

Чтобы перейти к построению следующей группы размеров с общей размерной линией,
расфиксируйте первую точку привязки группы (поле

т1

на вкладке

Размер

Панели

свойств) и задайте ее новое положение.

24.7.

Размер дуги

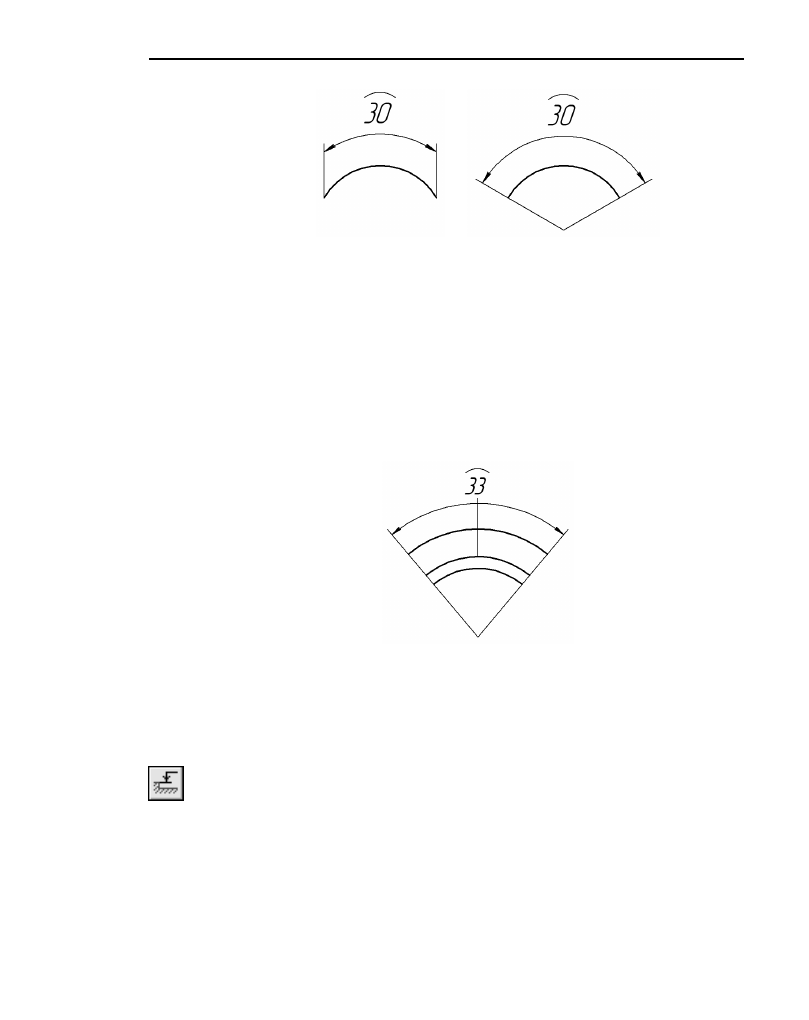

Чтобы построить размер, характеризующий длину дуги окружности, вызовите команду

Размер дуги окружности

Укажите дугу, которую требуется образмерить.

На вкладке

Размер

Панели свойств находится группа переключателей

Тип

, с помощью

которой можно задать направление выносных линий — от центра или параллельно ра!
диусу, проведенному в середину дуги. Если угол раствора дуги больше 180°, возможно
создание размера только с выносными линиями от центра.

Выбор ориентации возможен только до формирования первого размера группы.

Группа размеров, построенная с помощью команды

Линейный с общей размерной

линией

, не является единым объектом — это цепь линейных размеров с совпадающи!

ми первыми точками привязки и специальным образом расположенными размерными
надписями. Поэтому, если у всех размеров группы должны быть одинаковые параметры
(например, стрелки определенного типа), необходимо после настройки первого размера
включить опцию

По умолчанию

Рис. 24.9. Простановка линейных размеров с общей размерной линией

205

Глава 24. Линейные размеры

Затем задайте точку, определяющую положение размерной линии

т3

При необходимости отредактируйте размерную надпись (см. раздел 23.3 на с. 186) и
выберите параметры отрисовки размера (см. раздел 23.2 на с. 184). Символ дуги про!
ставляется над номиналом размера автоматически.

На вкладке

Параметры

Панели свойств находится опция

Указатель от текста к дуге

Включите ее, если требуется соединить указателем дугу и текст относящегося к ней раз!
мера. Это может потребоваться, например, при простановке размеров концентрических
дуг с одинаковым раствором и начальным углом.

Если выбрано размещение размерной надписи на полке (см. табл. 23.3 на с. 184), задай!
те точку начала полки

т4

24.8.

Размер высоты

Чтобы построить размер высоты, вызовите команду

Размер высоты

На Панели свойств находится раскрывающийся список

Тип

, с помощью которого можно

выбрать размер нужного назначения. Возможные типы размеров представлены на
рис. 24.12.

а)

б)

Рис. 24.10. Размер дуги: а) с параллельными выносными линиями,

б) с выносными линиями от центра

Рис. 24.11. Пример простановки размера дуги с указателем от текста к дуге

Часть IV.

Простановка размеров и обозначений

206

24.8.1. Для вида спереди или разреза

Задайте точку

т0

, от которой нужно отсчитывать значения высот (точку нулевого уров!

ня).

Задайте точку привязки

т1

, определяющую положение образмериваемого уровня.

Система автоматически рассчитывает значение высоты указанной точки относительно
точки

т0

(расчет производится в метрах с точностью до одной десятой).

Вы можете отредактировать автоматически установленное значение, а также настроить
параметры надписи. Для этого щелкните мышью в поле

Текст

на Панели свойств. На эк!

ране появится диалог задания надписи (рис. 24.13).

Элементы управления этого диалога представлены в таблице 24.1.

а)

б)

в)

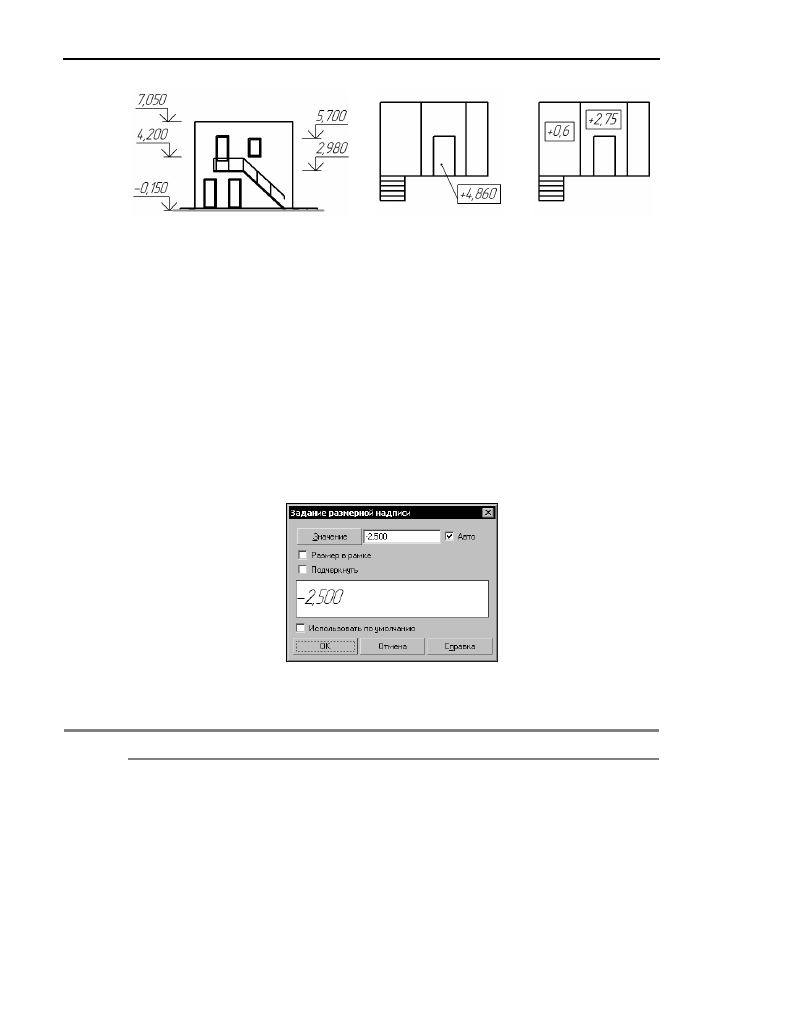

Рис. 24.12. Размер высоты: а) для вида спереди или разреза,

б) для вида сверху с линиейвыноской, в) для вида сверху непосредственно на изображении

Рис. 24.13. Диалог задания надписи для размера высоты

Табл. 24.1. Диалог задания надписи для размера высоты

Элемент

Описание

Значение

В этом поле отображается автоматически вычисленное системой
значение размера. При необходимости вы можете ввести другое
значение вручную. Для выбора значения из пользовательского
меню нажмите кнопку

Значение

207

Глава 24. Линейные размеры

В процессе формирования и настройки параметров размерной надписи ее текущий вне!
шний вид отображается в диалоге в специальном поле просмотра.

Затем задайте точку

т2

, определяющую положение надписи.

Задайте точки

т1

т2

для других уровней, высота которых должна быть проставлена от

этой же нулевой точки.

Чтобы перейти к созданию группы размеров высоты от другого нулевого уровня, рас!
фиксируйте точку, от которой производился отсчет (поле

т0

на Панели свойств), и за!

дайте ее новое положение.

24.8.2. Для вида сверху с линиейвыноской

и для вида сверху непосредственно на изображении

При простановке размера высоты на виде сверху возможен только ручной ввод текста.
Вызов диалога задания надписи и работа с ним описаны в предыдущем разделе.

Для формирования размера высоты с линией!выноской задайте точку

т1

, определяю!

щую образмериваемый уровень (в ней будет начинаться линия!выноска), а затем точку,
определяющую положение размерной надписи

т2

Для формирования размера высоты непосредственно на изображении задайте точку,
определяющую положение размерной надписи

т2

Авто

Эта опция управляет способом определения значения размера.
Если опция включена, значение размера определяется
автоматически.
Если значение было введено вручную, опция автоматически
выключается. Чтобы восстановить автоматически определенное
значение, вновь включите опцию

Авто

Размер в рамке

Опция, позволяющая отрисовать рамку вокруг значения размера.

Подчеркнуть

Опция, позволяющая подчеркнуть значение размера.

Использовать
по умолчанию

Если эта опция включена, то все текущие настройки будут
использоваться при создании следующих размеров данного типа
до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущий (создаваемый) размер.

Табл. 24.1. Диалог задания надписи для размера высоты

Элемент

Описание

208

Глава 25.

Диаметральные и радиальные размеры

25.1.

Диаметральный размер

Чтобы построить диаметральный размер, вызовите команду

Диаметральный размер

Укажите окружность, которую требуется образмерить.

Размерная линия может быть полная или с обрывом. Для выбора нужного варианта вос!
пользуйтесь группой переключателей

Тип

на вкладке

Размер

Панели свойств.

Если выбрано автоматическое или ручное размещение размерной надписи
(см. табл. 23.3 на с. 184), задайте точку

т1

, определяющую положение размерной линии

и надписи.

Если выбрано размещение размерной надписи на полке (см. табл. 23.3), задайте точку
начала полки

т2

(рис. 25.2).

25.2.

Простой радиальный размер

Чтобы построить радиальный размер, вызовите команду

Радиальный размер

Укажите окружность или дугу окружности, которую требуется образмерить.

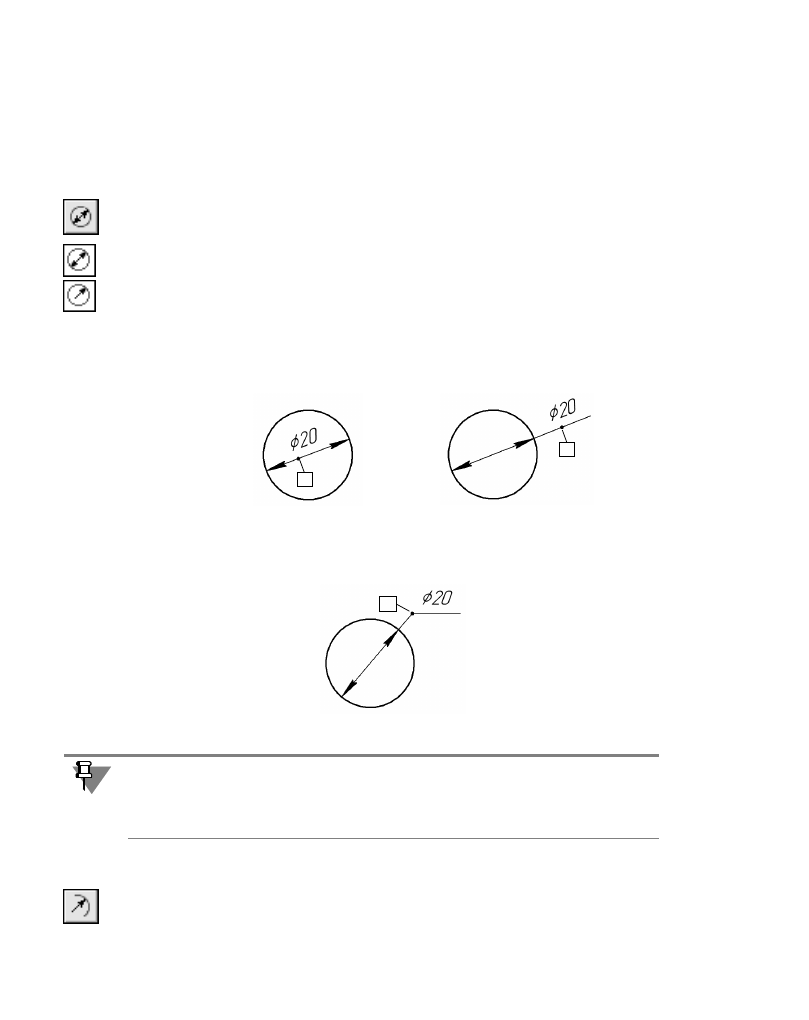

Рис. 25.1. Диаметральные размеры с автоматически размещенной надписью

т1

Рис. 25.2. Диаметральный размер на полке

т2

Размерная линия с обрывом выходит за центр окружности на расстояние, равное 1/5 ее
радиуса, но не менее, чем на расстояние, установленное в данном документе для выхода
размерной линии за текст. Эта величина задается в разделе

Размеры — Параметры

диалога настройки текущего документа (см. раздел 23.5 на с. 192).

209

Глава 25. Диаметральные и радиальные размеры

Если выбрано автоматическое или ручное размещение размерной надписи
(см. табл. 23.3 на с. 184), задайте точку

т1

, определяющую положение размерной линии

(рис. 25.3).

Если выбрано размещение размерной надписи на полке (см. табл. 23.3), задайте точку
начала полки

т2

(рис.25.4).

Радиальный размер может быть проставлен от центра или не от центра окружности (ду!
ги). В обоих случаях размерная линия принадлежит прямой, проходящей через центр об!
размериваемой окружности. Отличие состоит в следующем. Если размер проставлен от
центра, то длина его размерной линии не может быть меньше радиуса (рис. 25.3, 25.4).
Если размер проставлен не от центра, то длина размерной линии может быть любой
(рис. 25.5).

Для выбора нужного варианта воспользуйтесь группой переключателей

Тип

на вкладке

Размер

Панели свойств.

25.3.

Радиальный размер с изломом

Радиальный размер с изломом используется, когда требуется образмерить дугу очень
малой кривизны, например, как на рис. 25.6.

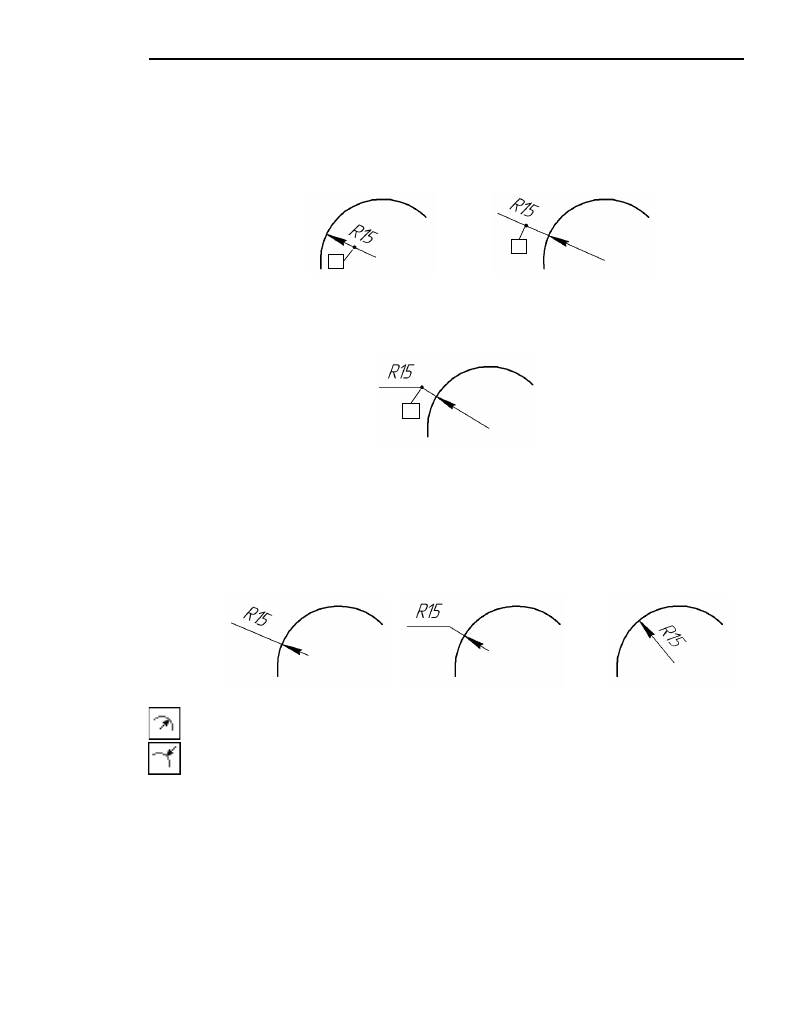

Рис. 25.3. Радиальный размер с автоматически размещенной надписью

т1

Рис. 25.4. Радиальный размер на полке

т2

Рис. 25.5. Радиальный размер не от центра

Часть IV.

Простановка размеров и обозначений

210

В этом случае размерная линия представляет собой ломаную, причем то ее звено, кото!
рое оканчивается размерной стрелкой, совпадает с истинным радиусом, проведенным в
выбранную точку дуги.

Чтобы построить радиальный размер с изломом, вызовите команду

Радиальный раз

мер с изломом

Укажите окружность или дугу окружности, которую требуется образмерить.

При необходимости отредактируйте размерную надпись (см. раздел 23.3 на с. 186).

Задайте положение фиктивного центра окружности (расположенного ближе к дуге, чем
фактический центр).

Рис. 25.6. Радиальный размер с изломом

211

Глава 26.

Угловые размеры

Для простановки угловых размеров всех типов требуется указывать базовые прямоли!
нейные объекты (далее «базовые отрезки»), которые являются сторонами угла. В качес!
тве базового прямолинейного объекта можно использовать отрезок, звено ломаной или
сторону многоугольника.

26.1.

Простой угловой размер

Чтобы проставить простой угловой размер, вызовите команду

Угловой размер

Укажите первый базовый объект. Одна из его конечных точек будет принята за первую
точку привязки создаваемого размера

т1

Затем укажите второй базовый объект. Одна из его конечных точек будет второй точкой
привязки размера

т2

Задайте точку

т3

, определяющую положение размерной линии и надписи. Те концы ба!

зовых отрезков, ближе к которым окажется размерная линия, будут приняты за точки
привязки размера.

т3

(рис. 26.1).

Если выбрано размещение размерной надписи на полке (см. табл. 23.3), то точка

т3

оп!

т4

(рис. 26.2).

Рис. 26.1. Угловой размер с ручным размещением размерной надписи

т3

Часть IV.

Простановка размеров и обозначений

212

26.1.1.

Управление ориентацией размера

Ориентация вновь созданного углового размера определяется системой автоматически:
образмеривается угол, который образован точкой на первом объекте, ближайшей к мес!
ту указания этого объекта, точкой пересечения объектов или их продолжений и точкой
на втором объекте, ближайшей к месту указания этого объекта.

Если этот угол острый, в группе

Тип

на вкладке

Размеры

становится активным пере!

ключатель

На острый угол

, если тупой — переключатель

На тупой угол

. На рис. 26.3

показаны возможные места указания базовых отрезков и соответствующие им автома!
тически определенные углы.

При необходимости с помощью указанных переключателей вы можете изменить пред!
ложенный системой способ простановки, в том числе включить простановку угла боль!
ше 180° (автоматический выбор этого варианта невозможен).

Обратите внимание на то, что между двумя отрезками существуют два угла больше 180°:

▼

угол, дополняющий до 360° острый угол между отрезками,

▼

угол, дополняющий до 360° тупой угол между отрезками.

Выбор нужного варианта осуществляется указанием точки

т3

(рис. 26.4).

Рис. 26.2. Угловой размер на полке

т3

т4

Рис. 26.3. Автоопределение типа углового размера

Указание первого

объекта

Указание второго

объекта для простановки

размера острого угла

Указание второго

объекта для простановки

размера тупого угла

213

Глава 26. Угловые размеры

Изменение ориентации для угловых размеров всех остальных типов производится ана!
логично.

26.2.

Угловой размер от общей базы

Чтобы построить группу угловых размеров с общей базой, вызовите команду

Угловой

размер от общей базы

Укажите первый базовый отрезок, общий для группы создаваемых размеров.

Укажите второй базовый отрезок для первого размера группы.

Задайте точку, определяющую положение размерной линии

т3

Если выбрано размещение размерной надписи на полке (см. табл. 23.3 на с. 184), задай!
те точку начала полки

т4

Последовательно укажите вторые базовые отрезки, точку

т3

(и

т4

) для остальных раз!

меров группы.

Рис. 26.4. Простановка размера на угол больше 180°

т3

Изменение ориентации угловых размеров с общей размерной линией возможно только
при отключенном автосоздании (см. раздел 8.1.10 на с. 82).

Группа размеров, построенная с помощью команды

Угловой от общей базы

, не явля!

ется единым объектом — это несколько простых угловых размеров, первые базовые от!
резки которых совпадают. Поэтому, если у всех размеров группы должны быть одинако!
вые параметры (например, расположенные на полке надписи или стрелки
определенного типа), необходимо после настройки первого размера включить опцию

По

умолчанию

содержание .. 84 85 86 87 ..
