Глава 23.

Общие сведения о размерах

КОМПАС!3D позволяет создать в графическом документе любой из предусмотренных
стандартом вариантов размеров. Возможна простановка нескольких типов линейных, уг!
ловых, радиальных размеров, диаметрального размера, размеров высоты и дуги. Кроме
того, доступен специальный способ простановки размеров, при котором тип размера ав!
томатически определяется системой.

Команды простановки размеров сгруппированы в меню

Инструменты — Размеры

, а

кнопки для вызова команд — на панели

Размеры

(рис. 23.1).

Общая последовательность действий при простановке большинства размеров следую!
щая:

1. Вызов команды простановки размера нужного типа или команды автоматической про!

становки размеров.

2. Указание объектов (объекта), к которым требуется проставить размер.

3. Настройка начертания размера с помощью вкладок Панели свойств (см. разделы 23.1 и

23.2).

4. Редактирование (при необходимости) размерной надписи (см. раздел 23.3) и задание ее

положения.

23.1.

Настройка свойств

Элементы управления создаваемым размером, содержащиеся на вкладке

Размер

, пред!

ставлены в таблице 23.1.

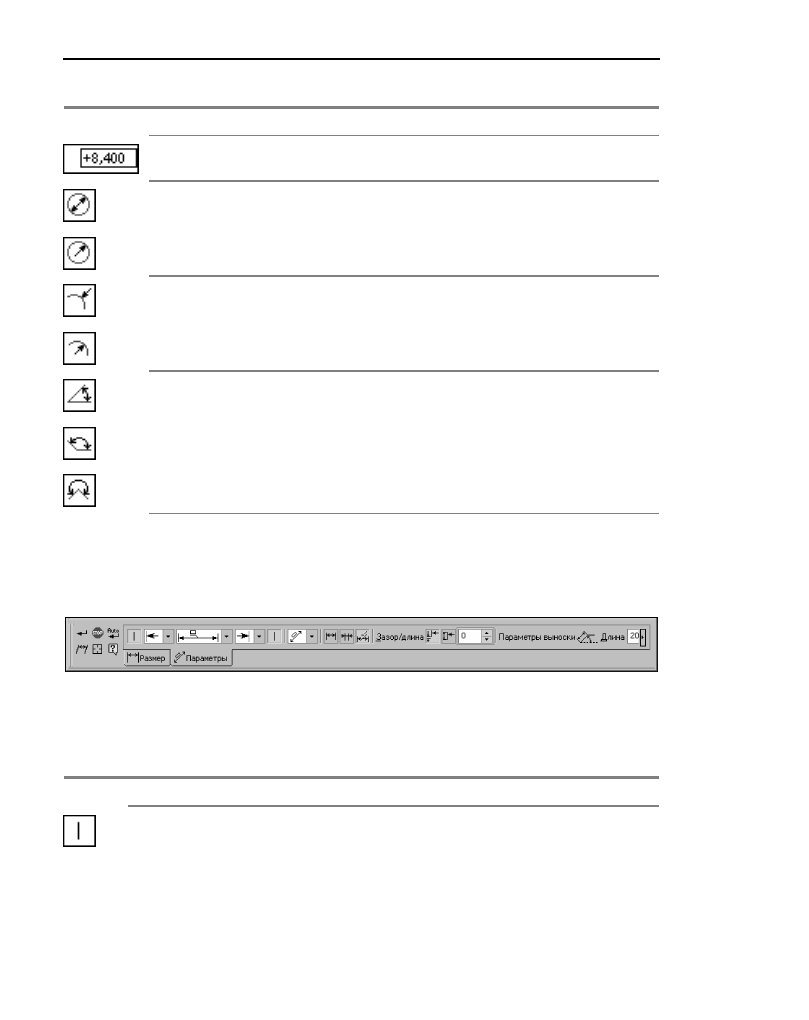

Рис. 23.1. Панель

Размеры

Рис. 23.2. Вкладка

Размер

Панели свойств при простановке линейного размера

183

Глава 23. Общие сведения о размерах

Табл. 23.1. Элементы управления вкладки

Размер

Элемент

Описание

т1, т2, т3, т4

Поля координат характерных точек размера. На рис. 24.2 на с. 198
показаны четыре точки, определяющее положение линейного
размера на полке.
Если выбрано ручное размещение текста (см. табл. 23.3 на с. 184),
то поле

т3

задает также положение надписи, а если выбрано

размещение на полке — точку начала линии!выноски.
Поле

т4

доступно в том случае, если выбран один из вариантов

размещения размерной надписи на полке (см. там же).

Тип

Элемент, определяющий направление выносных линий размера. В
зависимости от типа создаваемого размера этот элемент может
иметь различные вид и состав (см. табл.23.2).

Текст

Поле, содержащее текст размерной надписи. Чтобы
отредактировать текст, предлагаемый по умолчанию, или ввести
новый, щелкните в поле мышью.
Подробно формирование размерной надписи описано в разделе

23.3 на с. 186.

Ввод символов непосредственно в поле

Текст

невозможен.

Табл. 23.2. Элемент

Тип

Тип размера

Состав элемента

Тип

Линейный размер

Горизонтальный

Вертикальный

Параллельно объекту

Размер дуги

Параллельные выносные линии

Выносные линии от центра

Размер высоты

Для вида спереди или разреза

Для вида сверху с линией!выноской

Часть IV.

Простановка размеров и обозначений

184

23.2.

Настройка параметров

Элементы управления создаваемым размером, содержащиеся на вкладке

Параметры

представлены в таблице 23.3.

Для вида сверху непосредственно на изображении

Диаметральный
размер

Полная выносная линия

Выносная линия с обрывом

Радиальный
размер

Радиальный размер не от центра окружности

Радиальный размер от центра окружности

Угловой размер

На минимальный (острый) угол

На максимальный (тупой) угол

На угол более 180°

* Только для простого линейного размера.

Табл. 23.2. Элемент

Тип

Тип размера

Состав элемента

Тип

Рис. 23.3. Вкладка

Параметры

Панели свойств при простановке линейного размера

Табл. 23.3. Элементы управления вкладки

Параметры

Элемент

Описание

Выносная линия

Переключатель, определяющий, будет ли отрисована выносная
линия размера.

185

Глава 23. Общие сведения о размерах

Стрелка

Список, позволяющий выбрать вид стрелки. Перечень стрелок,
доступных для выбора, а также порядок следования стрелок в
списке определяется настройкой фильтра, сделанной в разделе

Размеры — Фильтр стрелок

диалога настройки текущего

документа (см. раздел 23.5 на с. 192).

Положение
надписи

Список, позволяющий выбрать вариант расположения размерной
надписи относительно размерной линии.

Размещение
стрелок

Группа переключателей для выбора варианта размещения стрелок
относительно выносных линий размера.

▼

Если требуется, чтобы стрелки располагались внутри проме!
жутка между выносными линиями, активизируйте переключа!
тель

Внутри

▼

Если требуется, чтобы стрелки располагались снаружи проме!
жутка между выносными линиями, активизируйте переключа!
тель

Снаружи

▼

Если требуется, чтобы вариант размещения стрелок выбирался
системой автоматически, активизируйте переключатель

Авто

Размещение
текста

Список, позволяющий выбрать способ размещения размерной
надписи. Доступны следующие варианты:

Автоматическое

Ручное

На полке, влево

На полке, вправо

На полке, вверх

На полке, вниз

Параметры
выноски

При создании размера с надписью, расположенной на полке, в
поле

Длина

отображается длина линии!выноски, а в поле

Угол

—

угол ее наклона к оси абсцисс текущей системы координат. Ввод
значений с клавиатуры в эти поля возможен при отключенном
автосоздании объектов (см. раздел 8.1.10 на с. 82) и только после
того, как линия!выноска сформирована (указана точка начала
полки), т.е. фактически с помощью этих полей производится
редактирование созданной линии!выноски.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки

Параметры

будут использоваться при создании следующих

размеров данного типа до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущий (создаваемый) размер.
Этот и другие способы управления параметрами размеров
подробно рассматриваются в разделе 23.5 на с. 192.

Зазор/Длина

Позволяет создавать размерные линии с зазором
(см. раздел 24.1.4 на с. 200).

Табл. 23.3. Элементы управления вкладки

Параметры

Элемент

Описание

Часть IV.

Простановка размеров и обозначений

186

23.3.

Управление размерной надписью

Ввод (редактирование) текста размерной надписи производится в диалоге (рис. 23.4),
который вызывается щелчком мыши в поле

Текст

на вкладке

Размер

Элементы управления этого диалога представлены в таблице 23.4.

При вводе и редактировании текста размерной надписи необходимо иметь в виду следу!
ющие особенности:

▼

если пределы включены в размерную надпись, а квалитет — нет, то номинальное значе!
ние в размерной надписи не отображается;

▼

если отображение предельных значений размера включено, а квалитет не задан, то из!
менение геометрии размера (например, при перестроении ассоциативного размера) не
приводит к пересчету предельных значений.

Позволяет создавать размерные линии фиксированной длины.

Указатель
от текста к дуге

Опция, управляющая отрисовкой указателя от размерной надписи
к образмериваемой дуге. Только для размера дуги.

* Только для линейных размеров.

Табл. 23.3. Элементы управления вкладки

Параметры

Элемент

Описание

Рис. 23.4. Диалог задания размерной надписи линейного размера

187

Глава 23. Общие сведения о размерах

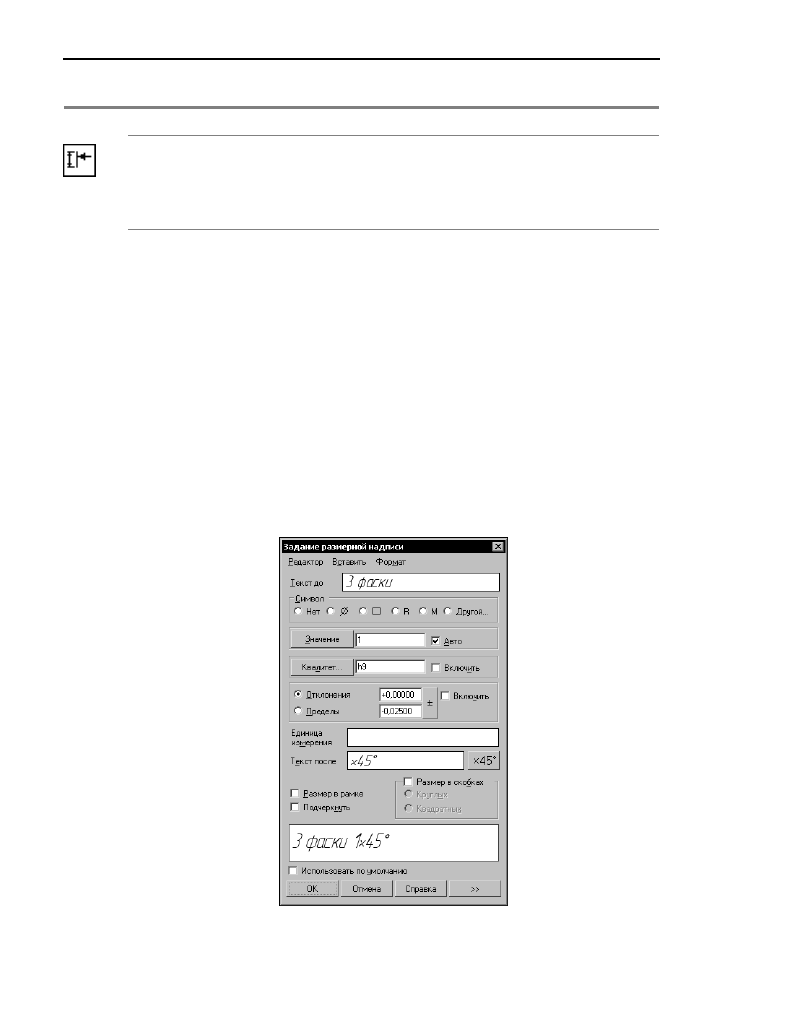

Табл. 23.4. Диалог задания размерной надписи линейного размера

Элемент

Описание

Текст до

Поле для ввода префикса — текста, предшествующего значению
размера.

Символ

Группа переключателей, позволяющая задать простановку нужного
символа перед размерным числом. Вы можете выбрать отсутствие
символа, символ диаметра, квадрата, радиуса, обозначение
метрической резьбы или другой значок из любого файла шрифта.

Значение

В этом поле отображается значение размера.
Вы можете ввести значение с клавиатуры.
При простановке всех размеров, кроме угловых, можно также
выбрать значение из пользовательского меню. Для этого нажмите
кнопку

Значение

. На экране появится пользовательское меню. По

умолчанию оно содержит нормальные линейные размеры по
ГОСТ 6636!69.

Авто

Эта опция управляет способом определения значения размера.
Если опция включена, значение размера определяется
автоматически.
Если значение было введено вручную (в том числе из
пользовательского меню), опция автоматически выключается.
Чтобы восстановить автоматически определенное значение, вновь
включите опцию

Авто

Точность отображения автоматически вычисленного значения
можно задать в разделе

Размеры — Точности

диалога настройки

текущего документа (см. раздел 23.5 на с. 192). Если значение
размера введено вручную, то настройка точности на него не влияет.

Квалитет

В этом поле отображается квалитет проставляемого размера.
Чтобы назначить или подобрать квалитет, нажмите кнопку

Квалитет

. О подборе квалитета рассказано в разделе 23.4 на

с. 191
Чтобы отказаться от автоматического включения квалитета в
размерную надпись, сбросьте опцию

Включить

При простановке угловых размеров поле и кнопка

Квалитет

отсутствуют.

Часть IV.

Простановка размеров и обозначений

188

Пределы,
Отклонения

Включите опцию

Отклонения

, если требуется внести в размерную

надпись предельные отклонения размера, или опцию

Пределы

если требуется внести предельные значения размера.
При простановке линейных, радиальных, диаметрального размера
и размера высоты предельные отклонения вычисляются
автоматически, если был корректно назначен квалитет.
При необходимости вы можете ввести значения отклонений
вручную.
После ввода отклонений или пределов вручную поле

Квалитет

очищается.
При вводе отклонений доступна кнопка

. Она позволяет быстро

сделать отклонения равными. После ее нажатия в значение из
текущего поля ввода отклонения (текущим считается то поле, в
котором находится курсор) передается в поле второго отклонения.
В верхнем поле перед значением вставляется знак «+», а в нижнем
поле — знак «!».
Чтобы отказаться от автоматического включения предельных
отклонений в размерную надпись, сбросьте опцию

Включить

При простановке угловых размеров ввод отклонений возможен
только вручную, а отключение их отрисовки невозможно.

Единицы
измерения

Поле для ввода обозначения единиц измерения проставляемого
размера.
Заданный текст будет отрисован в размерной надписи сразу после
предельных отклонений.
При простановке угловых размеров поле

Единицы измерения

отсутствует.

Текст после

Поле для ввода суффикса — текста, следующего сразу за
значением размера.

Размер в рамке

Опция, позволяющая отрисовать рамку вокруг символа, значения,
квалитета и отклонения. При активизации этой опции
автоматически выключается отображение квалитета и значения
отклонения (при необходимости их можно тут же включить вновь).

Подчеркнуть

Опция, позволяющая подчеркнуть символ, значение, квалитет и
отклонение.

Размер в скобках

Опция, позволяющая заключить символ, значение, квалитет и
отклонение в скобки. С помощью опций

Круглых

Квадратных

можно выбрать вид скобок.
Указанные элементы заключаются в скобки вместе с рамкой и
подчеркиванием, если они есть.

Табл. 23.4. Диалог задания размерной надписи линейного размера

Элемент

Описание

189

Глава 23. Общие сведения о размерах

Использовать по
умолчанию

Если эта опция включена, то все текущие настройки будут
использоваться при создании следующих размеров данного типа
до конца сеанса работы.
Если опция выключена, то настройка распространяется только на
текущий (создаваемый) размер.

Далее

Кнопка, позволяющая ввести текст под размерной надписью и
настроить параметры размещения пределов/отклонений.
После нажатия кнопки

Далее

в диалоге появляется

дополнительная область с элементами управления (см. табл. 23.5).

* При заполнении полей

Текст до

Единицы измерения

Текст после

Текст под размерной надписью

текст можно выбирать из пользова!

тельских меню. Вызов пользовательских меню осуществляется двойным
щелчком в заполняемом поле (не путать это действие с вызовом контекс!
тного меню, которое также доступно в этих полях). Умолчательный состав
пользовательских меню в указанных полях показан на рисунке 23.5.

** Если данный переключатель не доступен, это означает, что выбран такой

номер квалитета, для которого отключена вставка в размерную надпись.
Номер, начиная с которого квалитет не вносится в надпись, задается в раз!
деле

Размеры — Точности

диалога настройки текущего документа (см.

раздел 23.5 на с. 192).

Табл. 23.4. Диалог задания размерной надписи линейного размера

Элемент

Описание

Табл. 23.5. Дополнительные элементы управления диалога ввода размерной надписи линейного размера

Элемент

Описание

Текст под
размерной
надписью

Поле для ввода текст, который будет располагаться под размерной
надписью.

Формат
отображения

Группа опций, присутствующая в диалоге только при простановке
угловых размеров.
Позволяет выбрать формат отображения номинального значения
угла в размерной надписи.Если требуется отображать значения
углов в формате ХХ°ХХ'ХХ", включите опцию

Градусы, минуты,

секунды

.Если требуется отображать значения углов в формате

ХХ,ХХХ°, включите опцию

Десятичная система

Обратите внимание на то, что смена формата отображения влияет
только на автоматически вычисленное значение. Значение угла,
введенное вручную, всегда остается в том виде, в каком было
введено.

Часть IV.

Простановка размеров и обозначений

190

При заполнении полей

Текст до

Единицы измерения

Текст после

Текст под раз

мерной надписью

доступно главное меню диалога. Оно содержит команды редактиро!

вания и форматирования текста. Эти команды используются так же, как и при работе в
текстовом редакторе (см. Том II, главу 68).

В процессе формирования размерной надписи ее текущий внешний вид отображается в
в поле

Текст

на вкладке

Размер

Панели свойств.

Вы можете вводить компоненты размерной надписи по отдельности. Для этого вызовите
контекстное меню в поле

Текст

(см. рис. 23.6) и выберите нужную команду.

Предельные
значения
в одну строку

Эта опция доступна, если включена опция

Предельные значения

При включении опции

Предельные значения в одну строку

максимальное и минимальное значения размера записываются не
одно над другим, а друг за другом через дефис.

Выравнивание
текста

Группа опций, позволяющая выбрать способ расположения
отклонений или предельных значений относительно номинального
значения. Выберите нужное расположение, включив
соответствующую опцию.

Табл. 23.5. Дополнительные элементы управления диалога ввода размерной надписи линейного размера

Элемент

Описание

а)

б)

в)

г)

Рис. 23.5. Пользовательское меню в полях: а)

Текст до

, б)

Единицы измерения

в)

Текст после

, г)

Текст под размерной надписью

Рис. 23.6. Выбор команды из контекстного меню в поле

Текст

191

Глава 23. Общие сведения о размерах

На экране появится диалог ввода указанной части размерной надписи.

На рис. 23.7 показан пример такого диалога. В нем также можно вызвать пользователь!
ское меню.

23.4.

Выбор квалитета

После нажатия кнопки

Квалитет

в диалоге задания размерной надписи на экране появ!

ляется диалог выбора квалитета (рис. 23.8).

В нем можно назначить нужный квалитет или подобрать его по предельным отклонени!
ям. Элементы управления этого диалога рассмотрены в таблице 23.6.

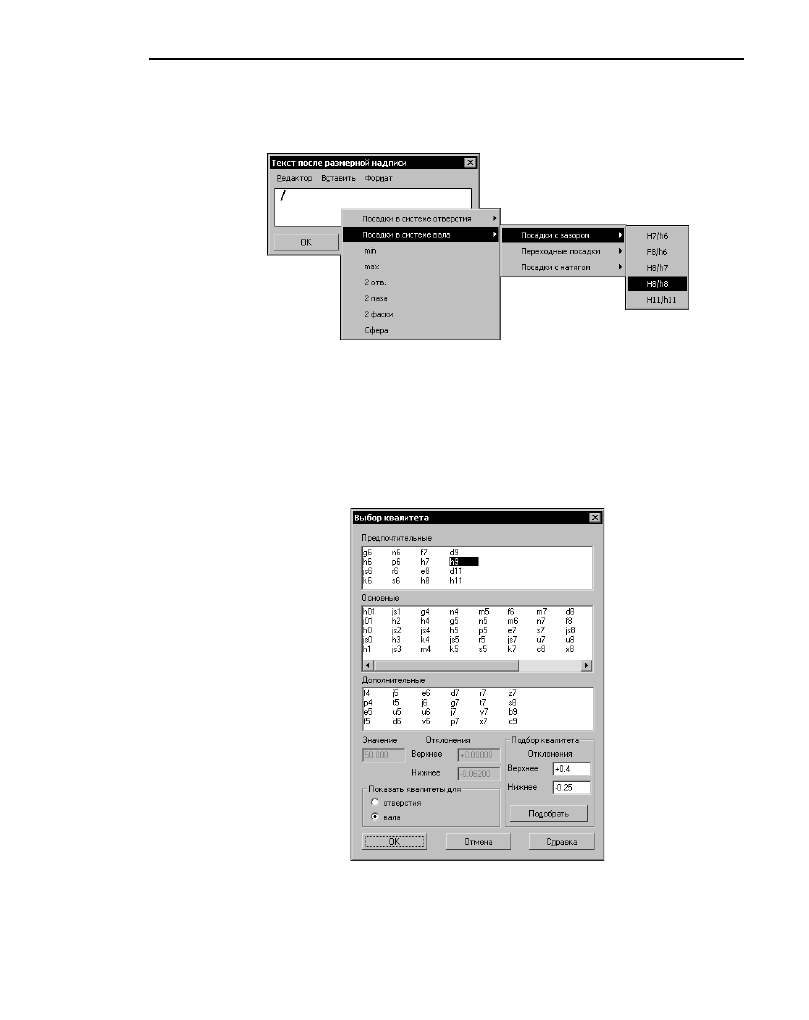

Рис. 23.7. Диалог ввода текста после размерной надписи

Рис. 23.8. Диалог выбора квалитета

Часть IV.

Простановка размеров и обозначений

192

23.5.

Настройка размеров в текущем и новых документах

Оформление чертежа заметно ускоряется, если основной набор параметров размеров
используется как умолчательный: при создании очередного размера требуется лишь не!
большая его корректировка.

В КОМПАС!3D установлены такие умолчательные значения параметров размеров, кото!
рые наиболее часто используются в конструкторской документации.

Чтобы изменить умолчательные параметры размеров в текущем документе, вызовите
команду

Сервис — Параметры... — Текущий чертеж

(

фрагмент

). Раскройте раздел

Размеры

в левой части появившегося диалога (рис. 23.9).

Он содержит подразделы, позволяющие установить параметры размеров текущего до!
кумента (табл. 23.7).

Табл. 23.6. Элементы управления диалога выбора квалитета

Элемент

Описание

Предпочтитель
ные

Основные

Дополнительные

* Присутствие в данном диалоге основных и дополнительных квалитетов за!

висит от настройки параметров новых размеров. Чтобы отключить отобра!
жение одного или обоих списков, вызовите команду

Сервис — Парамет

ры... — Текущий чертеж — Размеры — Допуски и предельные
значения

. В правой части появившегося диалога выключите требуемые

опции группы

Квалитеты

Поля, содержащие списки предпочтительных, основных и
дополнительных квалитетов, соответствующих выбранной системе
(вала или отверстия).
Чтобы выбрать квалитет, щелкните на нем мышью.

Значение

Справочное поле, содержащее номинальное значение размера.

Отклонения

Группа справочных полей, содержащих значения текущих
отклонений размера. Эти отклонения автоматически вычисляются
по квалитету или задаются пользователем вручную.

Показать
квалитеты для

Группа опций, позволяющая указать, в какой системе будет
выполняться образмеривание (в

системе отверстия

или в

системе вала

Подбор квалитета

Группа, позволяющая подобрать квалитет.
Введите максимальные значения предельных отклонений размера
в поля

Верхнее

Нижнее

. Затем нажмите кнопку

Подобрать

квалитет

. В списках для выбора останутся наименования только

тех квалитетов, которые укладываются в указанный диапазон
отклонений.

193

Глава 23. Общие сведения о размерах

Сделанная настройка будет

сохранена в текущем документе и не изменится при переда!

че его на другое рабочее место

Все настраиваемые параметры по их действию на объекты текущего документа можно
разделить на две группы с двумя подгруппами в каждой.

Параметры документа

— параметры, которыми нельзя управлять при создании объек!

тов.

1.1.

Параметры, определяющие внешние признаки объектов, которые должны быть
одинаковыми для всех объектов данного типа, существующих в одном документе.
Изменение этих параметров применяется как к уже существующим объектам, так
и к вновь создаваемым.

1.2.

Параметры, влияющие на доступность тех или иных возможностей при создании
объектов. Изменение этих параметров не влияет на существующие объекты, но
влияет на процесс создания новых.

Параметры объекта

— параметры, которыми можно управлять при создании объектов.

2.1.

Параметры, определяющие умолчательные значения одноименных параметров
объектов. Их изменение приводит к изменению умолчательной настройки новых
объектов. Существующие объекты при этом не меняются. Чтобы изменить значе!
ние параметров данной подгруппы у существующих объектов, необходимо отре!
дактировать эти объекты.

2.2.

Аналог параметров предыдущей подгруппы, но имеют одно отличие: после их из!
менения новые значения передаются в те из существующих объектов, которые
были созданы с умолчательными значениями соответствующих параметров. Все
эти объекты перерисовываются. Те объекты, при создании или редактировании
которых значения параметров данной подгруппы были изменены вручную, оста!
ются прежними. Чтобы изменить эти параметры у объектов, необходимо отредак!
тировать объекты.

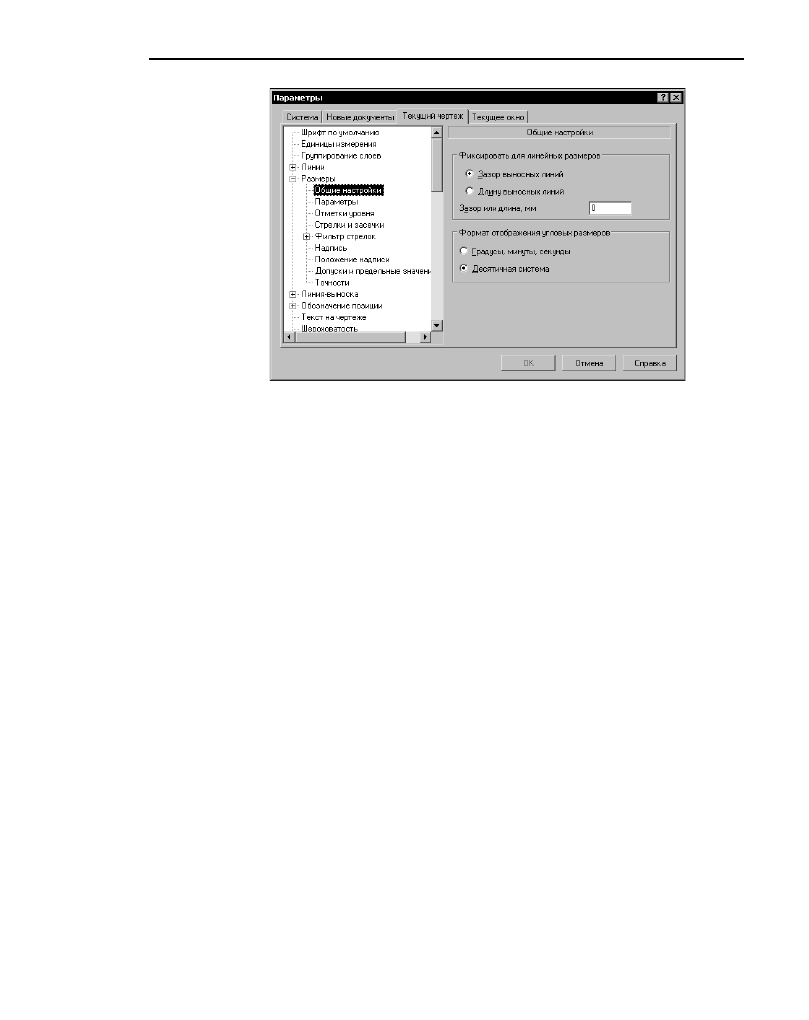

Рис. 23.9. Настройка размеров в текущем документе

Часть IV.

Простановка размеров и обозначений

194

Табл. 23.7. Настраиваемые параметры размеров

Подраздел

Настраиваемые параметры

№
подгруппы

Общие
настройки

▼

Зазор/длина выносных линий линейных размеров

2.1

▼

Формат отображения угловых размеров
(ХХ°ХХ'ХХ" или ХХ,ХХ°)

Параметры

Параметры отрисовки размеров:

▼

Выход выносных линий за размерную

1.1

▼

Длина стрелки

▼

Угол стрелки

▼

Расстояние от выносной линии до текста

▼

Расстояние от размерной линии до текста

▼

Выход размерной линии за текст

▼

Длина засечки

Отметки
уровня

Параметры отрисовки отметок уровня:

▼

Стиль линии засечки (основная или тонкая)

1.1

▼

Длина стрелки

▼

Расстояние до полки

Стрелки
и засечки

▼

Размещение стрелок
(изнутри, снаружи или авторазмещение)

2.1

▼

Зачернение стрелок

1.1

▼

Стиль линии засечки (основная или тонкая)

Фильтр
стрелок

Набор стрелок, доступных при создании размеров,
последовательность стрелок в списке
и умолчательный вид стрелки.

1.2

Надпись

Параметры текста размерной надписи:

▼

Шрифт

2.2

▼

Высота, сужение и цвет символов,

▼

Шаг строк,

▼

Начертание (курсив, жирный, подчеркнутый)

195

Глава 23. Общие сведения о размерах

Если в большинстве документов используются одинаковые параметры размеров, то
можно сделать так, чтобы каждый новый документ по умолчанию создавался с необхо!
димыми настройками.

Положение
надписи

Положение размерной надписи относительно размерной
линии:

▼

Параллельно над линией,

2.1

▼

Параллельно в разрыве линии,

▼

Горизонтально в разрыве линии

Допуски и
предельные
значения

▼

Доступность основных и дополнительных
квалитетов при простановке размеров

1.2

▼

Наличие в размерных надписях квалитетов
и значений, определяющих поле допуска

2.1

▼

Тип значений, определяющих поле допуска
(предельные отклонения или предельные значения)

▼

Выравнивание отклонений или предельных значений
относительно номинального значения размера

Точности

▼

Число знаков после запятой для записанных
в десятичной системе значений угловых и линейных
размеров

1.1

▼

Точность отображения значений угловых размеров,
записанных в формате ХХ°ХХ'ХХ"
(до градусов, до минут или до секунд)

▼

Номер, начиная c которого не вносить квалитет
в размерную надпись

* Если номер подгруппы параметра не указан, то параметр относится к той же

подгруппе, что и предыдущий.

Табл. 23.7. Настраиваемые параметры размеров

Подраздел

Настраиваемые параметры

№
подгруппы

Если изменение настройки размеров в текущем документе по каким!либо причинам не!
желательно, вы можете установить комбинацию параметров, которая будет использо!
ваться как умолчательная при создании размеров до конца сеанса работы.
Для этого при простановке первого размера каждого типа (линейный, угловой и т.д.) на!
стройте его необходимым образом и включите опцию

По умолчанию

на вкладке

Па

раметры

Панели свойств и в диалоге ввода размерной надписи.

Часть IV.

Простановка размеров и обозначений

196

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ

. Раскройте раздел

Размеры

в левой части появившегося диалога.

Набор настраиваемых параметров размеров для новых документов такой же, как для те!
кущего документа (табл. 23.7).

23.6.

Выравнивание размерных линий

После простановки линейных и угловых размеров на чертеже возможно автоматическое
выравнивание их размерных линий по размерной линии образца. В качестве образца вы!
бирается один из размеров в чертеже.

После выравнивания длина выносных линий изменяется таким образом, что размерные
линии линейных размеров становятся расположены на одной прямой, а размерные ли!
нии угловых размеров — на одной окружности (или на окружностях с равными радиуса!
ми).

Выравниваемые размеры можно указывать как после вызова команды (способ 1), так и
до вызова (способ 2).

Чтобы произвести выравнивание, выполните следующие действия.

Способ 1.

1. Вызовите команду

Выровнять размерные линии

из меню

Инструменты

. Команда

доступна, если в графическом документе имеется хотя бы один линейный или угловой
размер.

2. Подведите курсор к размеру!образцу, по размерной линии которого требуется произвес!

ти выравнивание, и щелкните по нему левой кнопкой мыши. После указания образец
подсветится.

3. Укажите курсором один или несколько размеров подряд для выравнивания. При подве!

дении курсора, если размер может быть выровнен, он подсвечивается, а после указания
его выносные и размерные линии перестраиваются.

Обозначение размера!образца остается подсвеченным до конца работы команды.

Размер может быть выровнен, если он соответствует типу размера!образца, а для линей!
ных размеров необходимо также, что бы их размерные линии были параллельны раз!
мерной линии размера!образца.

а)

б)

Рис. 23.10. Пример выравнивания линейных размеров:

а) указание образца, б) результат выравнивания

197

Глава 23. Общие сведения о размерах

Чтобы перейти к выравниванию другой группы обозначений, нажмите кнопку

Указать

заново

на Панели специального управления. Затем укажите образец и обозначения для

выравнивания.

Способ 2.

1. Выделите на чертеже размеры, которые нужно выровнять. Если в выделение попадут

другие объекты, не являющиеся размерами, они не помешают работе команды, а будут
проигнорированы.

2. Вызовите команду

Выровнять размерные линии

и укажите размер!образец. Те из вы!

деленных размеров, которые могут быть выровнены по данному образцу, выровняются,
остальные размеры проигнорируются.

Чтобы выровнять сразу несколько групп размеров, например, вертикальные и горизон!
тальные размеры, нужно выделить все выравниваемые размеры (применяя способ 1 или
способ 2) и последовательно указать для них нужные образцы, используя кнопку

Ука

зать заново

Аскон КОМПАС-3D. Руководство по библиотекам - часть 85
