Аскон КОМПАС-3D. Руководство по библиотекам

Часть IV.

Простановка размеров и обозначений

214

Чтобы перейти к простановке группы размеров от другой базы, нажмите кнопку

Указать

заново

и укажите новый базовый отрезок.

26.3.

Цепной угловой размер

Чтобы построить цепь угловых размеров, вызовите команду

Цепной угловой размер

Укажите первый базовый отрезок.

Затем укажите второй базовый отрезок.

При необходимости отредактируйте размерную надпись (см. раздел 23.3 на с. 186) и
выберите параметры отрисовки размера (см. раздел 23.2 на с. 184).

Задайте точку, определяющую положение размерной линии

т3

. Это положение будет

одинаковым для всех размеров цепи.

Если выбрано размещение размерной надписи на полке (см. табл. 23.3 на с. 184), задай!
те точку начала полки

т4

Последовательно укажите второй базовый отрезок (и точку

т4

) для остальных размеров

цепи.

Рис. 26.5. Простановка угловых размеров от общей базы

Все базовые отрезки, указываемые для построения цепного углового размера, должны
проходить через одну точку — центр окружности, содержащей размерные линии.

Группа размеров, построенная с помощью команды

Цепной угловой размер

, не явля!

ется единым объектом — это цепь простых угловых размеров, составленная по опреде!
ленным правилам (первый базовый отрезок каждого последующего размера совпадает
со вторым базовым отрезком предыдущего; размерные линии расположены на одной
окружности). Поэтому, если у всех размеров цепи должны быть одинаковые параметры
(например, расположенные на полке надписи или стрелки определенного типа), необхо!
димо после настройки первого размера включить опцию

По умолчанию

215

Глава 26. Угловые размеры

Чтобы перейти к простановке следующего цепного размера, нажмите кнопку

Указать

заново

и укажите новый базовый отрезок.

26.4.

Угловой размер с общей размерной линией

Чтобы построить группу угловых размеров с общей размерной линией, вызовите коман!
ду

Угловой размер с общей размерной линией

Укажите первый базовый отрезок.

Затем укажите второй базовый отрезок.

Задайте точку

т3

, определяющую положение размерной линии. Это положение будет

одинаковым для всех размеров группы.

Затем укажите вторые базовые отрезки для остальных размеров группы.

Рис. 26.6. Простановка цепи угловых размеров

Все базовые отрезки, указываемые для построения углового размера с общей размер!
ной линией, должны проходить через одну точку — центр окружности, содержащей раз!
мерные линии.

Группа размеров, построенная с помощью команды

Угловой с общей размерной ли

нией

, не является единым объектом — это цепь угловых размеров с совпадающими

первыми базовыми отрезками и специальным образом расположенными размерными
надписями. Поэтому, если у всех размеров группы должны быть одинаковые параметры
(например, стрелки определенного типа), необходимо после настройки первого размера
включить опцию

По умолчанию

Часть IV.

Простановка размеров и обозначений

216

Чтобы перейти к созданию следующей группы размеров с общей размерной линией, на!
жмите кнопку

Указать заново

и укажите новый базовый отрезок.

26.5.

Угловой размер с обрывом

Чтобы проставить угловой размер с обрывом, вызовите команду

Угловой размер с об

рывом

Укажите отрезок, от которого требуется проставить размер.

Затем укажите ось симметрии размера — любой отрезок, звено ломаной, сторону мно!
гоугольника или вспомогательную прямую.

Задайте точку

т3

, определяющую положение размерной линии и ее длину.

Если выбрано размещение размерной надписи на полке (см. табл. 23.3 на с. 184), задай!
те точку начала полки

т4

. Линия!выноска будет начинаться от середины размерной ли!

нии.

Рис. 26.7. Простановка угловых размеров с общей размерной линией

Рис. 26.8. Пример простановки углового размера с обрывом

217

Глава 27.

Авторазмеры

Размеры часто применяемых типов (простые линейные, угловые, радиальные и некото!
рые другие) удобно создавать с помощью команды автоматической простановки разме!
ров.

Для вызова команды служит кнопка

Авторазмер

на инструментальной панели

Разме

ры

После вызова команды необходимо указать базовые объекты размера: кривые или точ!
ки. В зависимости от того, какие объекты указаны, система автоматически определит тип
создаваемого размера. Таким образом, для получения размеров каждого типа не нужно
вызывать специальную команду — достаточно указать необходимые объекты.

Правила указания базовых объектов при работе с командой

Авторазмер

▼

если при указании объекта в «ловушку» курсора попала характерная точка этого объек!
та, то считается, что указана

точка

, а не объект,

▼

если при указании объекта в «ловушку» курсора не попала ни одна характерная точка
этого объекта, то считается, что указан объект, т.е.

кривая

▼

если в «ловушку» попали несколько объектов, то указанным считается объект (

точка

или

кривая

), ближайший к центру ловушки,

▼

при использовании привязок

Ближайшая точка

Середина

или

Пересечение

указан!

ной считается

точка

, а не кривая, которой она принадлежит.

Таким образом, для простановки линейного размера нужно указать отрезок или две точ!
ки, между которыми требуется проставить размер, для простановки углового размера !
два непараллельных отрезка и так далее. Подробнее указание объектов для простановки
размера того или иного типа описано в следующих разделах.

27.1.

Линейный авторазмер

Для создания линейного авторазмера укажите две точки привязки размера или отрезок,
граничные точки которого будут являться точками привязки.

На экране появится фантом линейного размера.

Перемещая курсор, выберите ориентацию размера — горизонтальный, вертикальный
или параллельный объекту.

Чтобы настроить размер «ловушки» курсора, воспользуйтесь командой

Сервис —

Параметры... — Система — Графический редактор — Курсор

Процесс редактирования авторазмера запускается обычным образом — двойным щел!
чком мыши по его изображению.
Редактирование размеров, полученных с помощью команды

Авторазмер

, ничем не от!

личается от редактирования размеров, полученных с помощью специальных команд.

Часть IV.

Простановка размеров и обозначений

218

Укажите точку, определяющую положение надписи.

27.1.1.

Способы управления размерной надписью авторазмера

Для управления размерной линией и надписью авторазмера служат клавиши

<Shift>

<Ctrl>

При нажатии и удержании клавиши

<Shift>

фиксируется положение размерной линии.

Перемещая курсор, вы можете задать положение размерной надписи.

При нажатии и удержании клавиши

<Ctrl>

фиксируется ориентация размера, у него по!

является линия!выноска и горизонтальная полка. Перемещая курсор, вы можете задать
начало полки и ее направление — вправо или влево.

Аналогичным образом вы можете использовать клавиши

<Shift>

<Ctrl>

при создании

авторазмеров остальных типов. Исключением является лишь радиальный авторазмер —
при его простановке возможно использование только клавиши

<Ctrl>

27.2.

Линейный авторазмер от отрезка до точки

Для создания линейного авторазмера от отрезка до точки укажите отрезок и точку или
два параллельных отрезка.

На экране появится фантом линейного размера.

Укажите точку, определяющую положение надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
предыдущем разделе.

27.3.

Линейный авторазмер с обрывом

Для создания линейного авторазмера с обрывом укажите в любой последовательности
два параллельных отрезка, один из которых имеет системный стиль линии

Осевая

или

является системным объектом

осевая линия

(см. раздел 28.15).

На экране появится фантом линейного размера с обрывом.

Укажите точку, определяющую положение размерной линии и надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
разделе 27.1.1.

Линейный авторазмер предлагается системой по умолчанию после вызова команды

Ав

торазмер

и указания отрезка. Если требуется проставить не простой линейный размер,

а, например, линейный размер от отрезка до точки или угловой размер, то продолжайте
указание объектов. Система перейдет в режим построения размера, соответствующего
указанным объектам.

Если один из указанных отрезков имеет системный стиль

Осевая

или является систем!

ным объектом

осевая линия

(см. раздел 28.15 на с. 258), то тип размера автоматически

определяется как

Простой линейный с обрывом

. Таким образом, если требуется про!

ставить линейный авторазмер от отрезка до точки, необходимо обращать внимание на
стиль линии выбираемых отрезков и тип выбираемых объектов.

219

Глава 27. Авторазмеры

27.4.

Угловой авторазмер

Для создания углового авторазмера укажите два непараллельных отрезка.

На экране появится фантом углового размера.

Перемещая курсор, выберите тип размера — на острый угол, на тупой угол или на угол
больше 180°.

Укажите точку, определяющую положение размерной линии и надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
разделе 27.1.1 на с. 218.

27.5.

Угловой авторазмер с обрывом

Для создания углового авторазмера с обрывом укажите в любой последовательности
два непараллельных отрезка, один из которых имеет системный стиль линии

Осевая

или

является системным объектом

осевая линия

(см. раздел 28.15).

На экране появится фантом углового размера с обрывом.

Укажите точку, определяющую положение размерной линии и надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
разделе 27.1.1 на с. 218.

27.6.

Радиальный авторазмер

Для создания радиального авторазмера укажите дугу окружности.

На экране появится фантом радиального размера.

Группа переключателей

Тип

на вкладке

Размер

позволяет указать, требуется ли проста!

вить радиальный размер от центра или не от центра окружности.

Группа переключателей

Размер

позволяет указать, требуется ли проставить диамет!

ральный или радиальный размер. При выборе диаметрального размера система пере!
ключается в режим создания этого размера (см. следующий раздел).

Укажите точку, определяющую положение размерной линии и надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
разделе 27.1.1 на с. 218.

27.7.

Диаметральный авторазмер

Для создания диаметрального авторазмера укажите окружность.

На экране появится фантом диаметрального размера.

Если один из указанных отрезков имеет системный стиль

Осевая

или является систем!

ным объектом

осевая линия

(см. раздел 28.15 на с. 258), то тип размера автоматически

определяется как

Угловой с обрывом

. Таким образом, если требуется проставить

простой угловой размер, необходимо обращать внимание на стиль линии выбираемых
отрезков и тип выбираемых объектов.

Часть IV.

Простановка размеров и обозначений

220

Размерная линия может быть полная или с обрывом. Для выбора нужного варианта вос!
пользуйтесь группой переключателей

Тип

на вкладке

Размер

Группа переключателей

Размер

позволяет указать, требуется ли проставить диамет!

ральный или радиальный размер. При выборе радиального размера система переключа!
ется в режим создания этого размера (см. предыдущий раздел).

При создании диаметрального авторазмера может быть построен линейный размер со
знаком «диаметр» (рис. 27.1, а) или собственно диаметральный размер (рис. 27.1, б).
Для простановки линейного размера необходимо перемещать курсор в направлениях
осей системы координат текущего вида чертежа (для фрагмента — в направлениях осей
абсолютной системы координат, т.е. вертикально или горизонтально), а для простанов!
ки диаметрального размера — под углом к этим осям.

Укажите точку, определяющую положение размерной линии и надписи.

Дополнительные возможности управления размерной линией и надписью описаны в
разделе 27.1.1 на с. 218.

а)

б)

Рис. 27.1. Размер окружности: а) линейный, б) диаметральный

При простановке диаметрального размера дуги создание линейного размера невозмож!
но.

221

Глава 28.

Обозначения ЕСКД

28.1.

Общие сведения

Команды простановки обозначений для документов, оформляемых в соответствии с
ЕСКД, сгруппированы в меню

Инструменты

—

Обозначения

, а кнопки для вызова

команд — на панели

Обозначения

(рис. 28.1).

28.2.

Настройка обозначений

ЕСКД

в текущем и новых документах

Оформление чертежа заметно ускоряется, если основной набор параметров обозначе!
ний используется как умолчательный: при создании очередного обозначения требуется
лишь небольшая его корректировка.

В КОМПАС!3D установлены такие умолчательные значения параметров обозначений, ко!
торые наиболее часто используются в конструкторской документации.

Чтобы изменить умолчательные параметры обозначений в текущем документе, вызови!
те команду

Сервис — Параметры... — Текущий чертеж

(

фрагмент

Настройка обозначений производится в следующих разделах, находящихся в левой час!
ти диалога (рис. 28.2):

▼

Линии

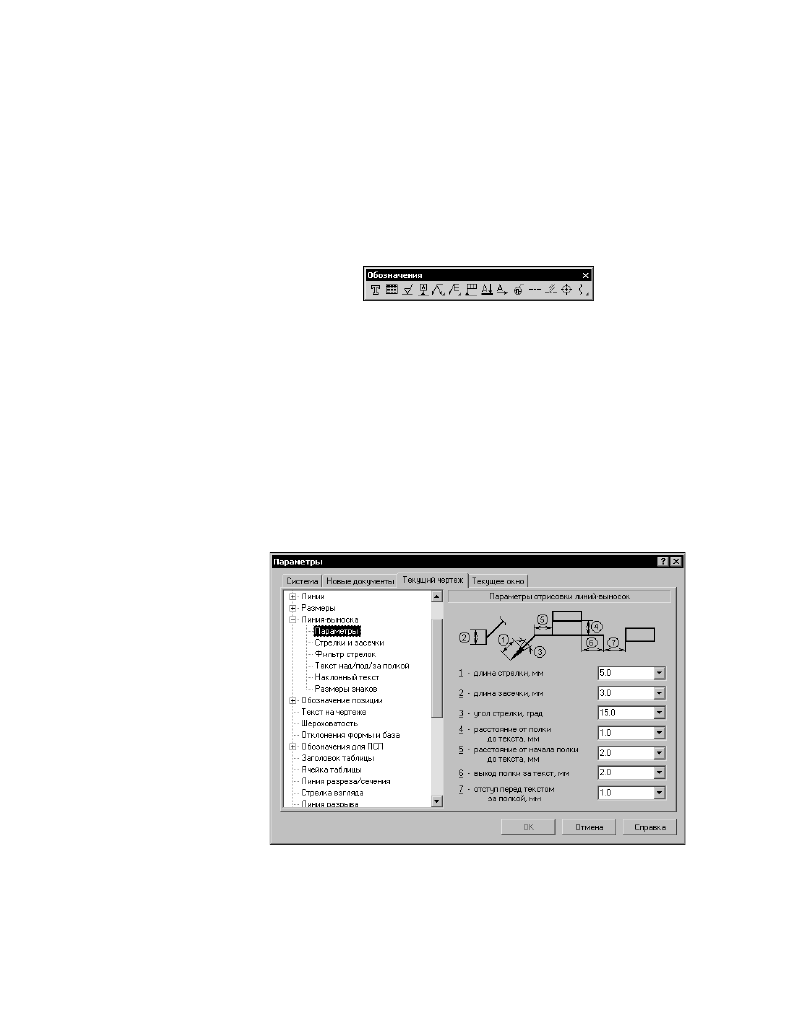

Рис. 28.1. Панель

Обозначения

Рис. 28.2. Настройка обозначений в текущем документе

Часть IV.

Простановка размеров и обозначений

222

▼

Линиявыноска

▼

Обозначение позиции

▼

Шероховатость

▼

Отклонения формы и база

▼

Линия разреза/сечения

▼

Стрелка взгляда

▼

Линия обрыва

▼

Обозначение изменения

Эти разделы содержат элементы управления, позволяющие установить параметры обоз!
начений текущего документа; в некоторых разделах элементы управления сгруппирова!
ны в подразделы (табл. 28.1).

Сделанная настройка будет

сохранена в текущем документе и не изменится при переда!

че его на другое рабочее место

Все настраиваемые параметры по их действию на объекты текущего документа можно
разделить на две группы с двумя подгруппами в каждой.

Параметры документа

— параметры, которыми нельзя управлять при создании объек!

тов.

1.1.

Параметры, определяющие внешние признаки объектов, которые должны быть
одинаковыми для всех объектов данного типа, существующих в одном документе.
Изменение этих параметров применяется как к уже существующим объектам, так
и к вновь создаваемым.

1.2.

Параметры, влияющие на доступность тех или иных возможностей при создании
объектов. Изменение этих параметров не влияет на существующие объекты, но
влияет на процесс создания новых.

Параметры объекта

— параметры, которыми можно управлять при создании объектов.

2.1.

Параметры, определяющие умолчательные значения одноименных параметров
объектов. Их изменение приводит к изменению умолчательной настройки новых
объектов. Существующие объекты при этом не меняются. Чтобы изменить значе!
ние параметров данной подгруппы у существующих объектов, необходимо отре!
дактировать эти объекты.

2.2.

Аналог параметров предыдущей подгруппы, но имеют одно отличие: после их из!
менения новые значения передаются в те из существующих объектов, которые
были созданы с умолчательными значениями соответствующих параметров. Все
эти объекты перерисовываются. Те объекты, при создании или редактировании
которых значения параметров данной подгруппы были изменены вручную, оста!
ются прежними. Чтобы изменить эти параметры у объектов, необходимо отредак!
тировать объекты.

223

Глава 28. Обозначения ЕСКД

Табл. 28.1. Настраиваемые параметры обозначений ЕСКД

Раздел,
подраздел

Настраиваемые параметры

№
подгруппы

Линии

Осевая линия

▼

Выход осевой линии за контур

2.2

▼

Длина пунктира

▼

Ширина промежутка

▼

Способ определения длины штриха
(автоопределение или
ограничение на максимальную длину)

▼

Размер «крестика» для обозначений центра

Линиявыноска

Параметры

Параметры отрисовки:

▼

Длина стрелки

1.1

▼

Длина засечки

▼

Угол стрелки

▼

Расстояние от полки до текста

▼

Расстояние от начала полки до текста

▼

Выход полки за текст

▼

Отступ перед текстом за полкой

Стрелки
и засечки

▼

Зачернение стрелок

1.1

▼

Стиль линии засечки (основная или тонкая)

Фильтр
стрелок

Набор стрелок, доступных при создании линий!выносок,
обозначений клеймения и маркировки,
последовательность стрелок в списке
и умолчательный вид стрелки.

1.2

Текст над/под
полкой

Параметры текста над полкой и под полкой:

▼

Шрифт,

2.2

▼

Высота, сужение и цвет символов,

▼

Шаг строк,

▼

Начертание (курсив, жирный, подчеркнутый)

Часть IV.

Простановка размеров и обозначений

224

Наклонный
текст

Параметры текста над линией!выноской
и под линией!выноской:

▼

Шрифт,

2.2

▼

Высота, сужение и цвет символов,

▼

Начертание (курсив, жирный, подчеркнутый)

Размеры
знаков

▼

Диаметр окружности знака маркирования

1.1

▼

Высота треугольника знака клеймения

▼

Высота знаков обозначения соединений, получаемых
пайкой, склеиванием, сшиванием и металлическими
скобками

Обозначение позиции

Параметры

Параметры отрисовки:

▼

Длина стрелки

1.1

▼

Угол стрелки

▼

Расстояние от полки до текста

▼

Расстояние от начала полки до текста

▼

Выход полки за текст

▼

Отступ перед текстом за полкой

Параметры
формы

▼

Размер формы с типом «Круг», «Шестиугольник»,
«Круг с разделителем»

1.1

▼

Тип формы

2.1

▼

Способ размещения номеров (в колонку или в строку)

▼

Формирование полки

Стрелки
и засечки

▼

Зачернение стрелок

1.1

Фильтр
стрелок

Набор стрелок, доступных при создании обозначения
позиции, последовательность стрелок в списке
и умолчательный вид стрелки.

1.2

Табл. 28.1. Настраиваемые параметры обозначений ЕСКД

Раздел,
подраздел

Настраиваемые параметры

№
подгруппы

225

Глава 28. Обозначения ЕСКД

Текст обозн.
позиций

Параметры текста обозначения позиции:

▼

Шрифт

2.2

▼

Высота, сужение и цвет символов,

▼

Шаг строк,

▼

Начертание (курсив, жирный, подчеркнутый)

Шероховатость

▼

Соответствие ГОСТ 2.309!73
(с изменением №3 или предыдущая редакция)

1.1

▼

Параметры текста обозначения шероховатости
(шаг строк и шрифт)

2.2

Отклонения формы и база

***

▼

Зачернение треугольника

1.1

Параметры текста обозначения позиции:

▼

Шрифт

2.2

▼

Высота, сужение и цвет символов,

▼

Начертание (курсив, жирный, подчеркнутый)

Линия разреза/сечения

▼

Длина отрезка утолщенной линии

1.1

Параметры текста обозначения линии разреза/сечения:

▼

Шрифт

2.2

▼

Высота, сужение и цвет символов,

▼

Начертание (курсив, жирный, подчеркнутый)

Стрелка взгляда

▼

Длина отрезка, входящего в состав стрелки взгляда

1.1

Параметры текста обозначения стрелки взгляда:

▼

Шрифт

2.2

▼

Высота, сужение и цвет символов

Табл. 28.1. Настраиваемые параметры обозначений ЕСКД

Раздел,
подраздел

Настраиваемые параметры

№
подгруппы

Часть IV.

Простановка размеров и обозначений

226

▼

Начертание (курсив, жирный, подчеркнутый)

Линии обрыва

Волнистая
линия

▼

Значение амплитуды

2.2

▼

Единицы измерения амплитуды (% или мм)

▼

Количество полуволн

2.1

Линия
с изломами

▼

Значение амплитуды

2.2

▼

Длина выступа линии за конечные точки

▼

Количество изломов

2.1

▼

Тип изломов

Фильтр линий

Набор стилей линии, доступных при создании линий
обрыва, последовательность стилей в списке и
умолчательный стиль.

1.2

Обозначение изменения

Параметры

▼

Тип знака (квадрат, окружность или скобки)

2.1

▼

Высота знаков

▼

Тип выноски (выноска полной длины
или ограниченный отрезок)

Текст надписи

Параметры текста обозначения изменения:

▼

Шрифт

2.2

▼

Высота, сужение и цвет символов,

▼

Начертание (курсив, жирный, подчеркнутый)

* Если номер подгруппы параметра не указан, то параметр относится к той же

подгруппе, что и предыдущий.

** Все настройки этого раздела, кроме настройки фильтра стрелок, распростра!

няются также на обозначения клеймения и маркировки. Фильтр стрелок дейс!
твует только для линии!выноски.

Табл. 28.1. Настраиваемые параметры обозначений ЕСКД

Раздел,
подраздел

Настраиваемые параметры

№
подгруппы

227

Глава 28. Обозначения ЕСКД

Если в большинстве документов используются одинаковые параметры обозначений, то
можно сделать так, чтобы каждый новый документ по умолчанию создавался с необхо!
димыми настройками.

Для этого вызовите команду

Сервис – Параметры... – Новые документы – Графи

ческий документ

. В правой части появившегося диалога находятся те же разделы с те!

ми же наборами настраиваемых параметров обозначений для новых документов, что и
для текущего документа (табл. 28.1).

28.3.

Шероховатость

Чтобы создать обозначение шероховатости поверхности, вызовите команду

Шерохо

ватость

Укажите базовый объект для нанесения обозначения шероховатости (контур детали, вы!
носную линию размера и т.п.).

По умолчанию формируется обозначение шероховатости поверхности, способ обработ!
ки которой не устанавливается. При этом в группе

Тип

на вкладке

Знак

Панели свойств

активен переключатель

Без указания вида обработки

. Для создания обозначения ше!

роховатости поверхности, образованной с удалением или без удаления слоя материала,
активизируйте соответствующий переключатель в указанной группе.

Введите текст обозначения и настройте его отрисовку.

Задайте точку

, определяющую положение знака.

Если точка

указана вне базового объекта, то положение знака будет определяться про!

екцией заданной точки на объект или его продолжение. В последнем случае базовый
объект автоматически будет продолжен на нужное расстояние тонкой линией (рис. 28.3).

*** Высота треугольника определяется системой автоматически. По ГОСТ 2.308–

79 она равна высоте шрифта размерных чисел.
Высота рамки также определяется автоматически. В соответствии с обязатель!
ным приложением I к ГОСТ 2.308–79 она равна удвоенной высоте шрифта, ис!
пользуемого в надписи допуска формы.

Длина и зачернение стрелки взгляда (в том числе в составе обозначения линии разреза/
сечения), а также стрелок в составе допуска формы и расположения подчиняются на!
стройке, сделанной для размеров (в разделе

Размеры

диалога настройки текущего до!

кумента, см. раздел 23.5 на с. 192).

При настройке высоты шрифта и размеров знаков (диаметра окружности, стороны квад!
рата и знака обозначения изменения) следите за их соразмерностью.

Часть IV.

Простановка размеров и обозначений

228

Для точного позиционирования курсора воспользуйтесь привязками (см. раздел 8.2 на
с. 84).

Если выбрано размещение обозначения шероховатости на полке (см. табл. 28.2 на
с. 230), то точка

определяет начало линии!выноски. В этом случае для определения по!

ложения знака необходимо задать точку начала полки

т1

(рис. 28.4, б).

Структура обозначения шероховатости определяется ГОСТ 2.309–73 (рис. 28.5).

Выбор структуры, используемой в текущем документе, производится в разделе

Шеро

ховатость

диалога настройки текущего документа (см. раздел 28.2 на с. 221). По умол!

чанию в новых документах создаются обозначения шероховатости в соответствии с из!
менением в ГОСТ 2.309–73.

Рис. 28.3. Простановка обозначения шероховатости на продолжении базового объекта

базовый объект

продолжение

базового

объекта

Продление NURBS и кривых Безье невозможно.

а)

б)

Рис. 28.4. Простановка обозначения шероховатости: а) без полки, б) на полке

т1

а)

б)

Рис. 28.5. Структура обозначения шероховатости:

а) соответствующая предыдущей редакции ГОСТ 2.309–73,

б) соответствующая изменению №3, 2003 в ГОСТ 2.309–73

Не выходя из команды, вы можете создать несколько обозначений шероховатости. При
этом выбранный тип знака и сформированная надпись сохраняются.

229

Глава 28. Обозначения ЕСКД

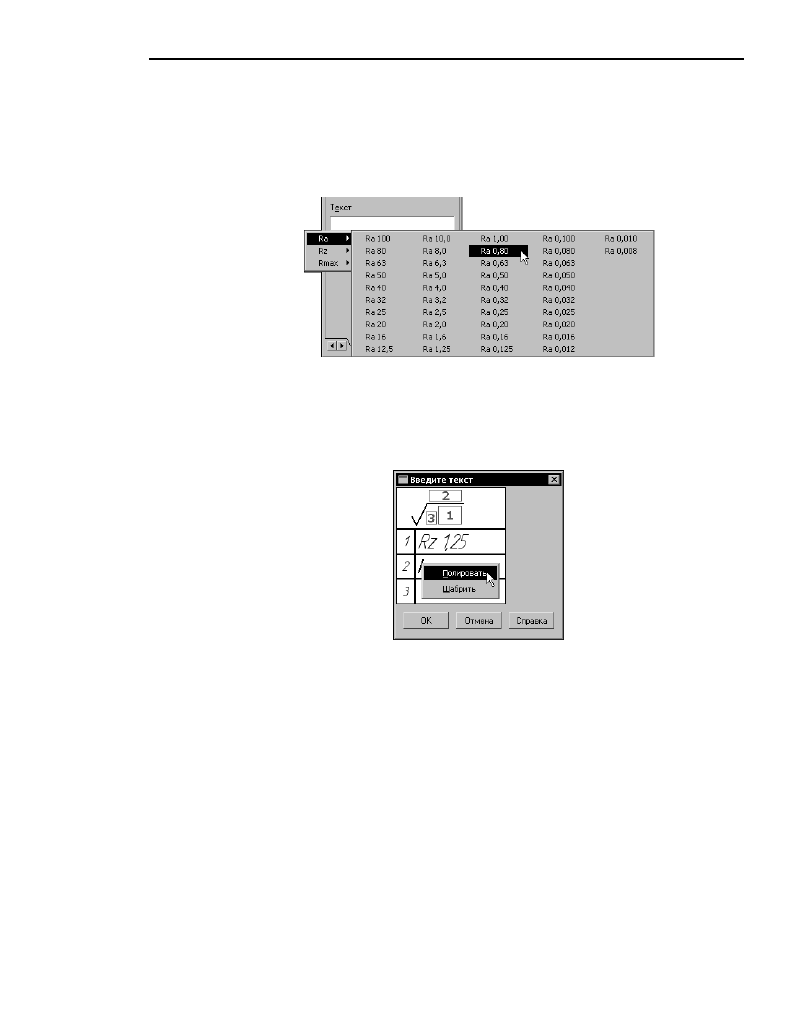

28.3.1. Ввод надписи обозначения шероховатости

Если в обозначении шероховатости требуется указать только высотный параметр шеро!
ховатости (Rа, Rz или Rmаx), вызовите контекстное меню в поле

Текст

на вкладке

Знак

(рис. 28.6).

Выберите нужный параметр и его значение.

Если в обозначении шероховатости должны содержаться дополнительные сведения, вы!
зовите диалог ввода надписи специального знака (рис. 28.7). Для этого щелкните в поле

Текст

левой кнопкой мыши. Можно также просто начать ввод текста — диалог автома!

тически появится на экране.

В диалоге показано обозначение шероховатости и структура надписи.

Введите нужный текст.

Для ускорения ввода различных частей надписи можно применять пользовательские ме!
ню.

Двойной щелчок мышью в любом поле ввода текста в диалоге вызывает соответствую!
щее пользовательское меню.

В первом поле пользовательское меню содержит параметры шероховатости Rа, Rz,
Rmаx, Sm, S и их значения, параметр относительной опорной длины tp и уровни сечения
профиля, а также значения базовых длин. Во втором поле — названия способов обра!
ботки поверхности. В третьем — наименования направлений неровностей. При выборе
любого из наименований («Произвольное», «Радиальное» и т.д.) в обозначении шерохо!
ватости размещается соответствующее условное обозначение.

Рис. 28.6. Пример выбора обозначения шероховатости из контекстного меню

Рис. 28.7. Ввод надписи обозначения шероховатости

Аскон КОМПАС-3D. Руководство по библиотекам - часть 87
