Аскон КОМПАС-3D. Руководство по библиотекам

Часть IV.

Простановка размеров и обозначений

294

29.6.2. Параметры обозначения узла

Чтобы настроить отрисовку обозначения узла, активизируйте вкладку

Параметры

Па!

нели свойств. Расположенные на ней элементы управления рассмотрены в таблице 29.6.

Если параметры текста (шрифт, высота, цвет и т.п.) у всех обозначений узла и узла в се!
чении в документе отличаются от текущих умолчательных параметров, то рекомендуется
не настраивать каждую надпись в отдельности, а установить требуемые параметры в ка!
честве умолчательных. Для этого служит пункт

Обозначение узла и узла в сечении —

Текст

диалога настройки текущего документа (см. раздел 29.2 на с. 274).

Табл. 29.6. Элементы управления отрисовкой обозначения узла

Элемент

Описание

Форма

Список для выбора формы контура, ограничивающей узел.
Укажите в раскрывающемся списке форму обозначения:

Окружность

Прямоугольник

Скругленный прямоугольник

Полка

Список для выбора расположения полки обозначения.
Укажите в раскрывающемся списке нужное направление полки
линии!выноски:

Влево

Вправо

Вверх

Вниз

Сохранять текст

Если опция включена, то текст под полкой, введенный для
текущего обозначения узла, будет предлагаться по умолчанию для
следующих обозначений узла до конца сеанса работы.
При выключенной опции каждое следующее обозначение будет
содержать только текст над полкой.

295

Глава 29. Обозначения СПДС

Расстояния от текста до полки задаются в пункте

Обозначение узла и узла в

сечении — Параметры

диалога настройки текущего документа (см. раздел 29.2 на

с. 274).

29.7.

Обозначение узла в сечении

Чтобы создать обозначение узла в сечении, вызовите команду

Обозначение узла в се

чении

Введите координаты точки привязки (

) штриха на Панели свойств или укажите положе!

ние точки привязки штриха в окне документа. Точкой привязки штриха является его
средняя точка.

На экране появится фантом обозначения с умолчательными настройками.

Введите длину штриха в поле

Штрих

. Укажите точку начала полки

т1

. Угол наклона

штриха вычисляется автоматически и заносится в поле

Угол

. Угол наклона отсчитывает!

ся от оси ОХ текущей системы координат. Если необходимо установить определенный
угол наклона штриха, введите эту величину с клавиатуры в поле

Угол

и зафиксируйте ее.

Настройте параметры обозначения узла в сечении на вкладке

Параметры

Панели

свойств

(см. раздел 29.7.1 на с. 296).

Введите текст надписи обозначения (см. раздел 29.6.1 на с. 293).

Текст обозначения узла в сечении может содержать ссылку на другой объект, например,
номер узла. Подробнее о ссылках см. Том II, раздел 70.3 на с. 244.

По умолчанию при создании обозначения номера узла в сечении включен режим добав!
ления штрихов. Об этом свидетельствует нажатая кнопка

Добавить штрихи

на Панели

специального управления. В этом режиме каждая вновь указанная точка воспринимает!
ся системой как точка середины очередного штриха. Вы можете создать несколько

По умолчанию

Если эта опция включена, то все текущие настройки вкладки

Параметры

Панели свойств будут использоваться при создании

следующих обозначений узла до конца сеанса работы.
Если опция выключена, настройка распространяется только на
текущее (создаваемое) обозначение узла.

Чтобы начать построение от точки начала полки, активизируйте поле ввода координат
точки

т1

на Панели свойств и укажите точки (

т1

) и (

Табл. 29.6. Элементы управления отрисовкой обозначения узла

Элемент

Описание

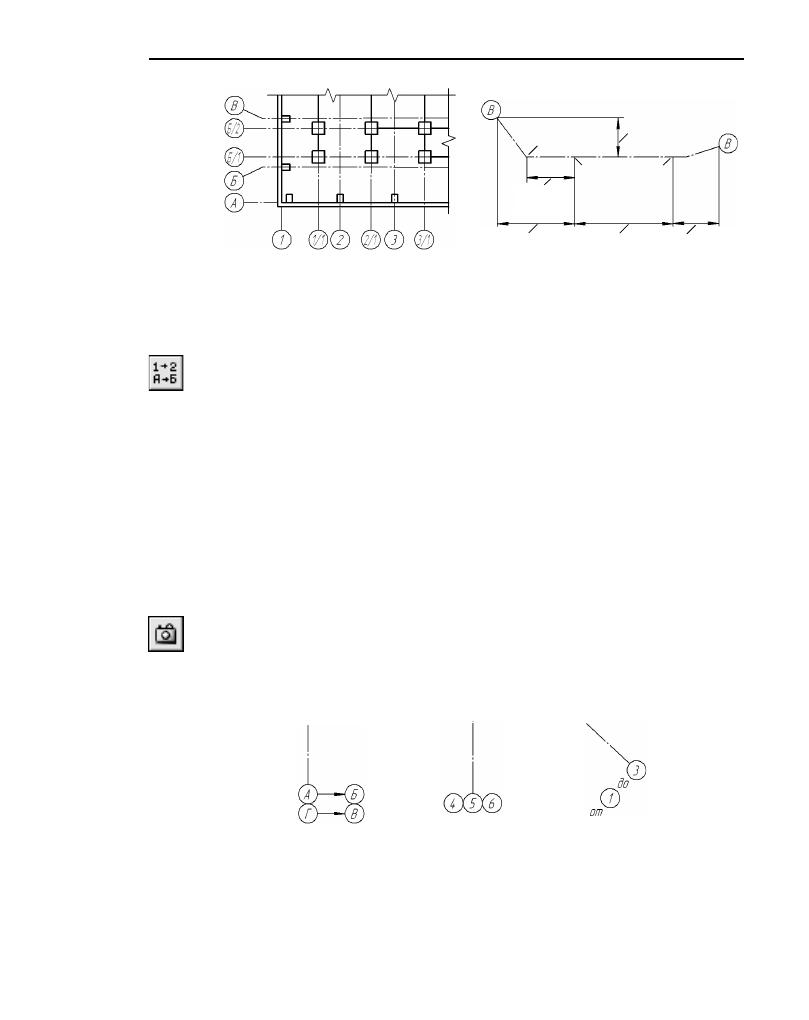

Рис. 29.12. Примеры обозначений узлов в сечении

Часть IV.

Простановка размеров и обозначений

296

штрихов подряд на линии!выноске, указывая их точки привязки. Если штрихи должны
иметь разную длину, вводите в поле

Штрих

размер каждого следующего штриха.

В режиме редактирования характерных точек объекта можно изменить угол наклона
штрихов, расположение штрихов и полки, а также удалить штрихи. Для перехода в ре!
жим редактирования нажмите кнопку

Редактировать точки

на Панели специального

управления.

Подведите курсор к любой характерной точке (эти точки отображаются в виде черных
квадратиков). Форма курсора изменится.

Измените положение характерных точек любым способом или удалите ненужные точки
(см. раздел 30.2 на с. 325).

Между режимами можно произвольно переключаться при помощи кнопок Панели спе!
циального управления или команд в контекстном меню. При выходе из одного режима
автоматически включается другой.

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

на Панели специ!

ального управления.

Вы можете создать несколько обозначений за один вызов команды

Обозначение узла

в сечении

. Для этого после нажатия кнопки

Создать объект

укажите новые точки

т1

29.7.1.

Параметры обозначения узла в сечении

Чтобы настроить отрисовку обозначения узла в сечении, активизируйте вкладку

Пара

метры

Панели свойств. Расположенные на ней элементы управления рассмотрены в

таблице 29.7.

Чтобы изменить угол наклона штрихов в режиме редактирования характерных точек,
расфиксируйте поле

Угол

Табл. 29.7. Элементы управления отрисовкой обозначения узла

Элемент

Описание

Полка

Список для выбора направления полки относительно точки ее
начала (

т1

Укажите в раскрывающемся списке направление:

Влево

Вправо

Вверх

Вниз

297

Глава 29. Обозначения СПДС

Стили линии штриха и линии между штрихами, а также включение опции отрисовки ли!
нии между штрихами определяются настройками в пункте

Обозначение узла и узла в

сечении — Общие настройки

, а умолчательная длина штриха и зазор между штрихом

и линией!выноской — в пункте

Обозначение узла и узла в сечении — Параметры

диалога настройки текущего документа (см. раздел 29.2 на с. 274).

29.8.

Номер узла

Чтобы создать обозначение номера узла, вызовите команду

Номер узла

После вызова команды на экране появляется фантом номера узла. Точка привязки рас!
полагается в центре окружности.

Введите координаты точки привязки номера узла на Панели свойств или укажите точку,
определяющую положение номера узла в окне документа.

Введите текст надписи обозначения (см. раздел 29.8.1).

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

на Панели специ!

ального управления.

Тип формы и размеры обозначения задаются в пункте

Номер узла — Параметры

диа!

лога настройки текущего документа (см. раздел 29.2 на с. 274).

Вы можете создать несколько обозначений за один вызов команды

Номер узла

. Для

этого после нажатия кнопки

Создать объект

укажите новую точку расположения номе!

ра узла.

Сохранять текст

Если опция включена, то текстовое обозначение текущего узла
будет предлагаться по умолчанию для остальных подобных
обозначений, созданных за этот вызов команды.
При выключенной опции каждое следующее обозначение
формируется без текста под полкой.

По умолчанию

Если эта опция включена, то все текущие настройки вкладки

Параметры

Панели свойств будут использоваться при создании

следующих обозначений узла до конца сеанса работы.
Если опция выключена, настройка распространяется только на
текущее обозначение.

Табл. 29.7. Элементы управления отрисовкой обозначения узла

Элемент

Описание

Рис. 29.13. Примеры обозначений номеров узлов

Часть IV.

Простановка размеров и обозначений

298

29.8.1. Ввод текста обозначения номера узла

Для ввода текста в обозначение при создании и редактировании номера узла служит
диалог, приведенный на рис. 29.14.

Диалог вызывается щелчком мыши в поле

Текст

на Панели свойств или при помощи ко!

манды

Текст надписи...

из контекстного меню поля чертежа. Можно также просто на!

чать ввод текста — диалог автоматически появится на экране.

Введите текст номера узла в поле ввода. Если введен двухстрочный текст, то в обозна!
чении автоматически создается разделитель — горизонтальная черта посередине фор!
мы. Первая строка текста будет расположена над разделителем, а вторая — под разде!
лителем. Для формирования новой строки или разбиения одной строки на две нажмите
клавишу

<Enter>

Кнопки со стрелками справа от поля ввода позволяют «листать» список номеров обоз!
начений в любом направлении.

Если длина строки введенного текста окажется больше диаметра окружности обозначе!
ния, произойдет автоматическое сужение надписи.

Пока диалог ввода текста находится на экране, на Панели свойств доступны элементы, а
в Главном меню — команды, позволяющие работать с текстом. Некоторые из них можно
вызвать из контекстного меню поля ввода диалога.

По сравнению с изображением номера узла, полученным посредством геометрических
построений, обозначение, созданное при помощи команды

Номер узла

, имеет следую!

щие преимущества:

▼

сохраняет размеры и взаимное расположение частей при масштабировании,
повороте или преобразовании симметрии;

▼

может содержать ссылку на другой объект (например, обозначение узла) и может
являться источником ссылки.

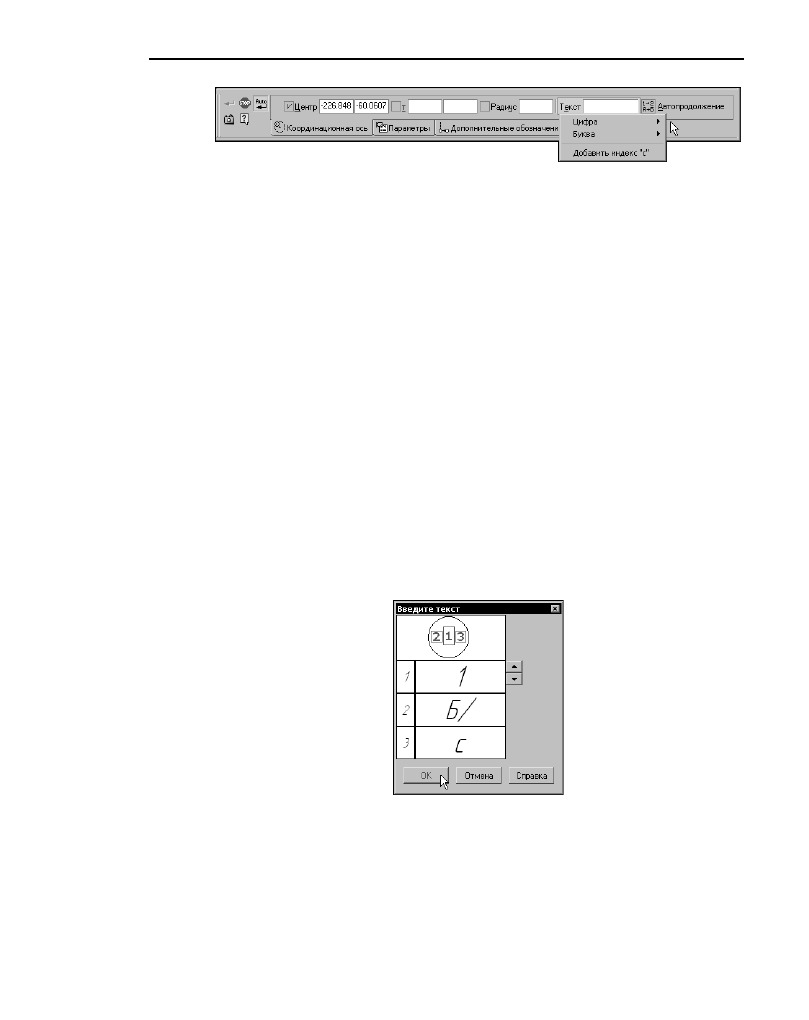

Рис. 29.14. Диалог ввода текста номера узла

Если параметры текста (шрифт, высота, цвет и т.п.) у всех обозначений номера узла в
документе отличаются от текущих умолчательных параметров, то рекомендуется не на!
страивать каждую надпись в отдельности, а установить требуемые параметры в качестве
умолчательных. Для этого служит пункт

Номер узла — Текст

диалога настройки теку!

щего документа (см. раздел 29.2 на с. 274).

299

Глава 29. Обозначения СПДС

29.9.

Фигурная скобка

Чтобы создать изображение фигурной скобки, используемое для обозначения фрагмен!
тов, вызовите команду

Фигурная скобка

Если известны первая (

т1

) и вторая (

т2

) точки привязки скобки, укажите их. При этом

длина и угол наклона скобки будут определены автоматически.

Если известны первая точка привязки скобки, ее длина и угол наклона, задайте их лю!
бым способом и в любом порядке. Обратите внимание на то, что минимальная длина фи!
гурной скобки зависит от величины радиуса закругления (см.раздел 29.9.2 на с. 300).

На экране появится фантом изображения фигурной скобки.

В случае, если текст фигурной скобки размещается на полке линии!выноски, то следует
указать точку начала полки (

т3

Группа переключателей

Тип

позволяет выбрать тип ориентации фигурной скобки.

Группа переключателей

Направление

позволяет выбрать направление фигурной скоб!

ки.

Введите текст надписи обозначения (см. раздел 29.9.1 на с. 300).

Текст фигурной скобки может содержать ссылку на другой объект и может являться ис!
точником ссылки. Подробнее о ссылках см. Том II, раздел 70.3 на с. 244.

Настройте параметры фигурной скобки на вкладке

Параметры

Панели свойств (см.

раздел 29.9.2 на с. 300).

Кнопка

Редактировать точки

на Панели специального управления служит для перехо!

да в режим редактирования характерных точек линии!выноски. В этом режиме можно
создавать изломы линии!выноски и перемещать мышью ее характерные точки
(см. раздел 30.2 на с. 325). Кнопка

Редактировать точки

доступна, если выбран один

из вариантов размещения текста на полке и указана точка начала полки

т3

Чтобы сделать в номере узла ссылку на обозначение узла, предварительно создайте это
обозначение при помощи команды

Обозначение узла

или

Обозначение узла в се

чении

. Команду вставки ссылки можно вызвать из контекстного меню поля ввода диа!

лога или из меню

Вставка

. Ссылка возможна только на обозначения, находящиеся в том

же документе, что и номер узла. Подробнее о ссылках см. Том II, раздел 70.3 на с. 244.

Рис. 29.15. Примеры фигурных скобок

Направление скобки по умолчанию задается в пункте

Фигурная скобка — Общие на

стройки

диалога настройки текущего документа (см. раздел 29.2 на с. 274).

Часть IV.

Простановка размеров и обозначений

300

Некоторые особенности редактирования фигурной скобки описаны в разделе 29.9.3 на
с. 302.

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

на Панели специ!

ального управления.

Вы можете создать несколько обозначений за один вызов команды

Фигурная скобка

Для этого после нажатия кнопки

Создать объект

укажите новые точки привязки.

29.9.1. Ввод текста обозначения фигурной скобки

Для ввода текста при создании и редактировании обозначения фигурной скобки служит
диалог, приведенный на рис. 29.16.

Диалог вызывается щелчком мыши в поле

Текст

на Панели свойств или при помощи ко!

манды

Текст надписи...

из контекстного меню поля чертежа. Можно также просто на!

чать ввод текста — диалог автоматически появится на экране.

Введите текст обозначения в поле ввода.

Чтобы ввести несколько строк, пользуйтесь клавишей

<Enter>

для разделения текста на

строки.

Двойной щелчок в поле ввода позволяет перейти к вставке текстового шаблона (см.
Том II, раздел 68.10.6 на с. 218).

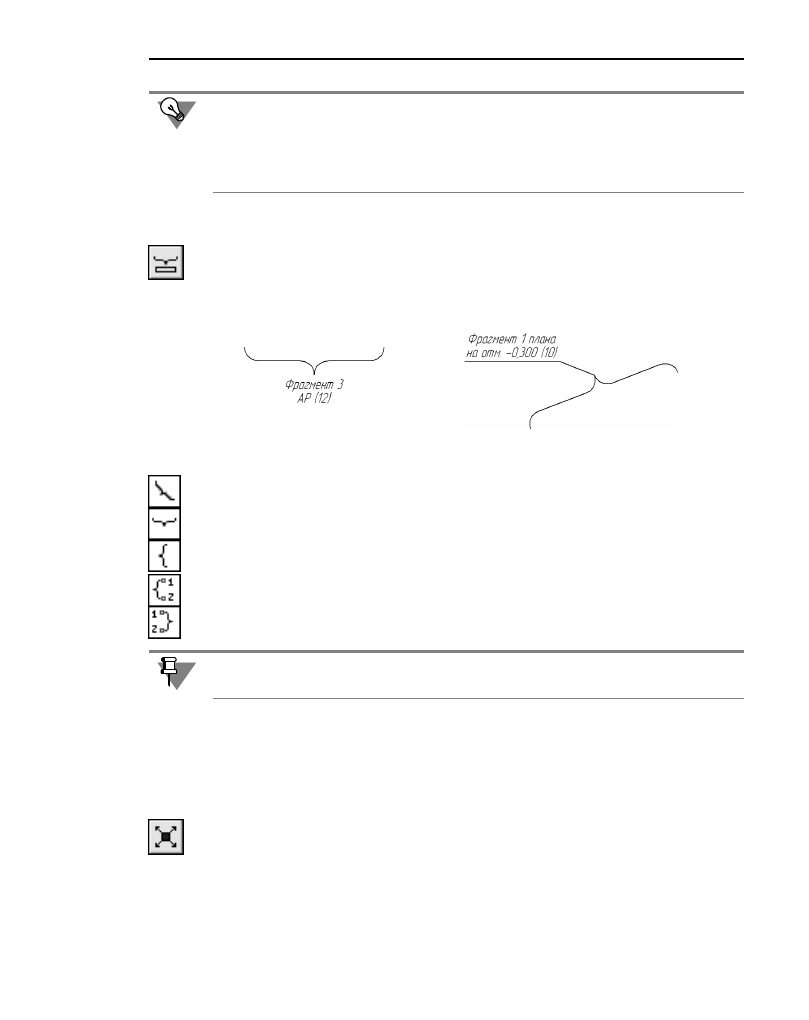

29.9.2. Параметры фигурной скобки

Чтобы настроить отрисовку фигурной скобки, активизируйте вкладку

Параметры

Па!

нели свойств. Расположенные на ней элементы управления рассмотрены в таблице 29.8.

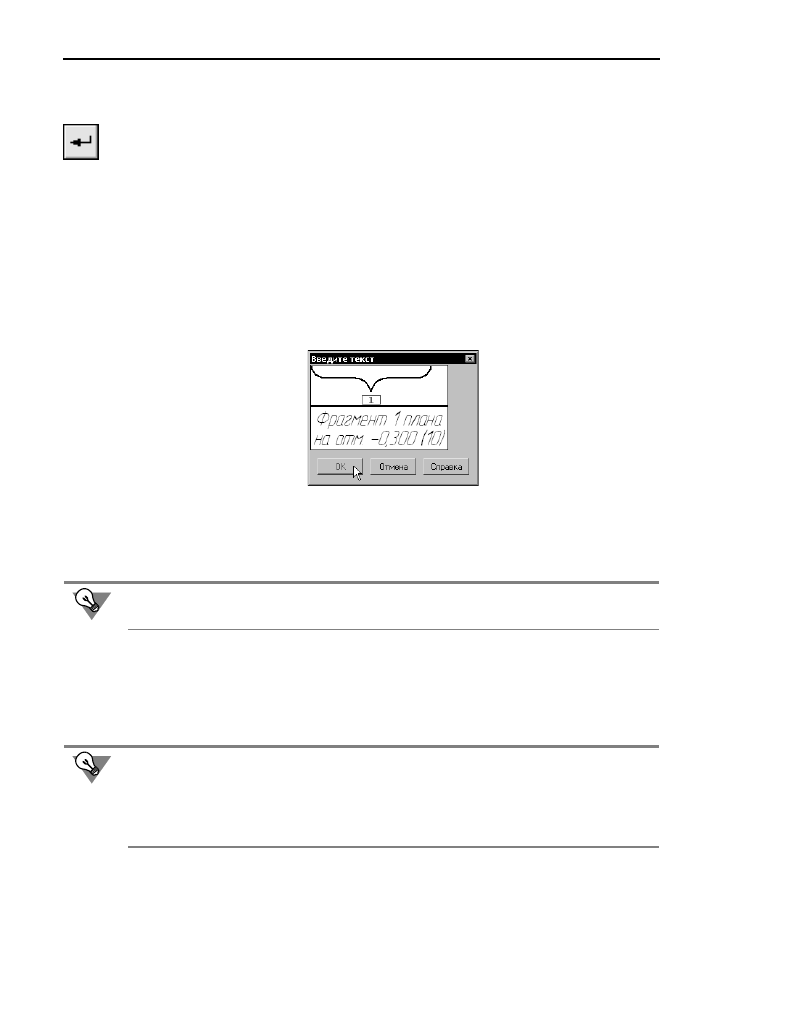

Рис. 29.16. Диалог ввода текста фигурной скобки

Чтобы вставить табуляцию при вводе текста, нажмите комбинацию клавиш

<Ctrl>

<Tab>

Если параметры текста (шрифт, высота, цвет и т.п.) у всех обозначений фрагментов (фи!
гурной скобки) в документе отличаются от текущих умолчательных параметров, то реко!
мендуется не настраивать каждую надпись в отдельности, а установить требуемые пара!
метры в качестве умолчательных. Для этого служит пункт

Фигурная скобка — Текст

диалога настройки текущего документа (см. раздел 29.2 на с. 274).

301

Глава 29. Обозначения СПДС

Табл. 29.8. Элементы управления отрисовкой фигурной скобки

Элемент

Описание

Размещение
текста

Список для выбора способа размещения надписи фигурной
скобки.
Укажите в раскрывающемся списке необходимый вариант.

При выборе одного из способов для размещения надписи:

На полке, вправо

На полке, влево

На полке, вверх

На полке, вниз

формируется линия!выноска с полкой указанного направления. В
этом случае требуется указать точку начала полки (

т3

При выборе способа

Автоматическое

текст располагается с

внешней стороны фигурной скобки без линии!выноски. Строки
текста параллельны скобке. Текст автоматически центрируется
относительно середины скобки.

Радиус
закругления

Поле выбора радиуса закругления фигурной скобки.
Возможен ввод значений радиуса с клавиатуры.
Если задается такой радиус закругления, при котором текущее
значение длины скобки оказывается меньше минимального (см.
ниже), то длина скобки автоматически принимает это минимальное
значение.

Стиль линии

Поле для отображения текущего стиля линии фигурной скобки.
Чтобы изменить стиль, раскройте список

Стиль линии

и выберите

нужную строку. Перечень стилей, доступных для выбора, а также
порядок их следования определяются настройкой фильтра линий,
сделанной в пункте

Фигурная скобка — Фильтр линий

диалога

настройки текущего документа (см. раздел 29.2 на с. 274).

Сохранять текст

Если опция включена, то текущее текстовое обозначение скобки
будет предлагаться по умолчанию для следующих фигурных
скобок до конца сеанса работы.

По умолчанию

Если эта опция включена, то все текущие настройки будут
использоваться при создании следующих фигурных скобок до
конца сеанса работы.
Если опция выключена, настройка распространяется только на
текущую (создаваемую) фигурную скобку.

Часть IV.

Простановка размеров и обозначений

302

Минимальная длина фигурной скобки

рассчитывается по формуле

L=4*R/M, где

— радиус закругления фигурной скобки,

— масштаб вида, в котором располагается скобка.

Если фигурная скобка создается в виде с масштабом 1:1 или во фрагменте, то

L=4*R

Умолчательный способ расположения текста — автоматического или на полке — опре!
деляется настройкой, сделанной в пункте

Фигурная скобка — Общие настройки

, а

умолчательный радиус закругления и расстояния от текста до скобки — в пункте

Фи

гурная скобка — Параметры

диалога настройки текущего документа (см. раздел 29.2

на с. 274).

29.9.3. Особенности редактирования фигурной скобки с помощью мыши

Фигурная скобка имеет четыре или пять (в зависимости от выбранного варианта разме!
щения текста) характерных точек.

Редактирование скобки путем перемещения характерных точек мышью имеет следую!
щие особенности.

▼

Смена направления фигурной скобки достигается перемещением точки в центре
скобки —

т3

(рис. 29.17).

▼

При перемещении одной из точек привязки —

т1

или

т2

— происходит изменение дли!

ны скобки и ее поворот вокруг другой точки привязки. При этом текст, расположенный
рядом со скобкой, поворачивается вместе с ней, а текст, расположенный на полке, не ме!
няет своего положения. Перемещая точки привязки, следует учитывать, что их невоз!
можно сблизить на расстояние, меньшее, чем минимальная длина фигурной скобки (см.
раздел 29.9.2 на с. 300). Минимальная длина зависит от величины радиуса закругления
(см. таблицу 29.8 на с. 301).

▼

Смена варианта размещения текста осуществляется перемещением точки

т4

(рис. 29.18).

а)

б)

Рис. 29.17. Смена направления фигурной скобки:

а) исходное состояние и направление перемещения точки

т3

, б) результат редактирования

т1

т2

т3

т4

т5

т1

т2

т3

т4

т5

303

Глава 29. Обозначения СПДС

▼

При перемещении характерных точек сохраняется горизонтальная или вертикальная
ориентация скобки, заданная с помощью переключателей группы

Тип

29.10. Выносная надпись

Чтобы создать выносную надпись для обозначения многослойных конструкций, вызови!
те команду

Выносная надпись

Укажите начальную точку первого ответвления выносной надписи (

Укажите точку начала полки

т1

Затем укажите начальные точки остальных ответвлений. Их количество не ограничено.

Введите текст выносной надписи (см. раздел 29.10.1 на с. 304).

Настройте параметры выносной надписи на вкладке

Параметры

Панели свойств (см.

раздел 29.10.2 на с. 305).

По умолчанию при создании выносной надписи включен режим добавления ответвле!
ний. Об этом свидетельствует нажатая кнопка

Добавить ответвления

на Панели спе!

циального управления. В этом режиме каждая вновь указанная точка воспринимается
системой как начальная точка очередного ответвления.

В режиме редактирования характерных точек объекта можно внести изменения в конфи!
гурацию обозначения. Добавление ответвлений в этом режиме невозможно. Для пере!
хода в режим редактирования нажмите кнопку

Редактировать точки

на Панели специ!

ального управления.

а)

б)

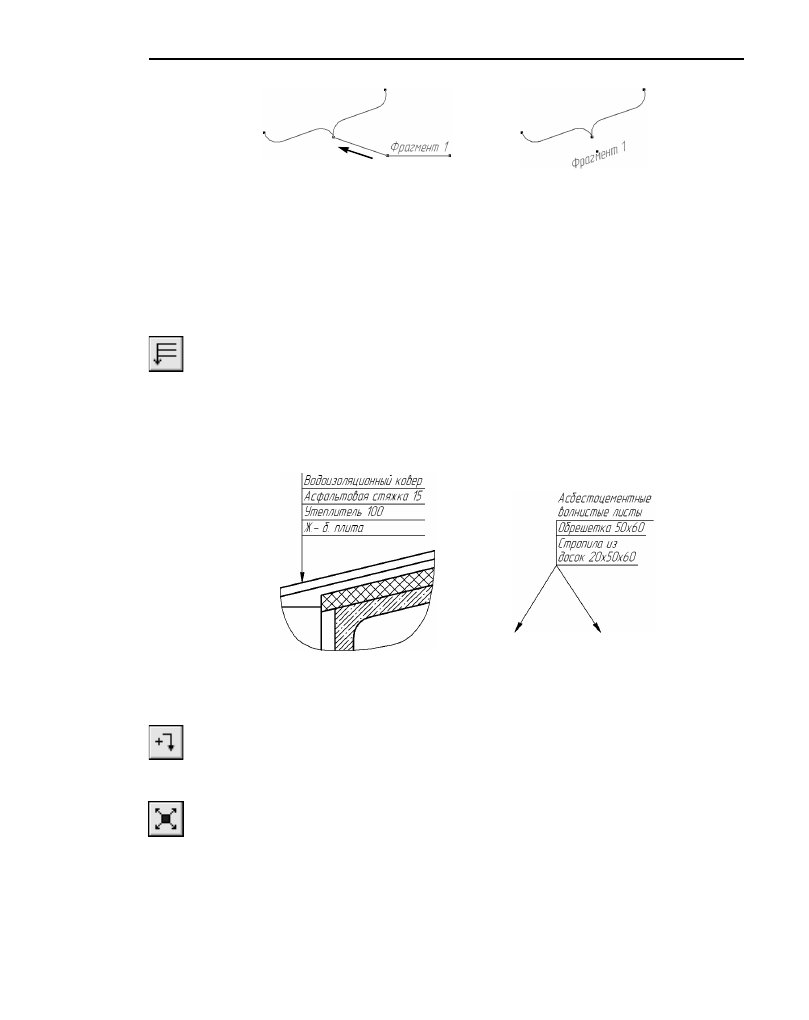

Рис. 29.18. Преобразование текста на полке в надпись:

а) исходное состояние и направление перемещения точки

т4

, б) результат редактирования

т1

т3

т2

т4

т5

т1

т4

т3

т2

Рис. 29.19. Примеры выносной надписи

Часть IV.

Простановка размеров и обозначений

304

Измените положение характерных точек любым способом или удалите ненужные точки
(см. раздел 30.2 на с. 325).

Чтобы зафиксировать изображение, нажмите кнопку

Создать объект

на Панели специ!

ального управления.

Вы можете создать несколько обозначений за один вызов команды

Выносная надпись

Для этого после нажатия кнопки

Создать объект

укажите новые точки

т1

29.10.1. Ввод текста выносной надписи

Для ввода текста в обозначение при создании и редактировании выносной надписи слу!
жит диалог, приведенный на рис. 29.20.

Диалог вызывается щелчком мыши в поле

Текст

на Панели свойств или при помощи ко!

манды

Текст надписи...

из контекстного меню поля чертежа. Можно также просто на!

чать ввод текста — диалог автоматически появится на экране.

В окне диалога отображается таблица, состоящая из двух колонок. В левой колонке на!
ходятся порядковые номера полок. В правой колонке находится поле ввода текста.

Введите текст в поле ввода.

Чтобы перейти к вводу текста следующей полки, нажмите комбинацию клавиш

<Shift>

<Enter>

или клавишу

<Tab>

. В окне диалога появится новая строка с номером следующей

полки.

Чтобы ввести несколько строк на одной полке, пользуйтесь клавишей

<Enter>

для раз!

деления текста на строки.

При вводе текста выносной надписи можно использовать текстовые шаблоны. Для вы!
зова

Библиотекаря текстовых шаблонов

дважды щелкните мышью в поле ввода.

Подробнее о текстовых шаблонах — см. Том II, раздел 68.10.6 на с. 218.

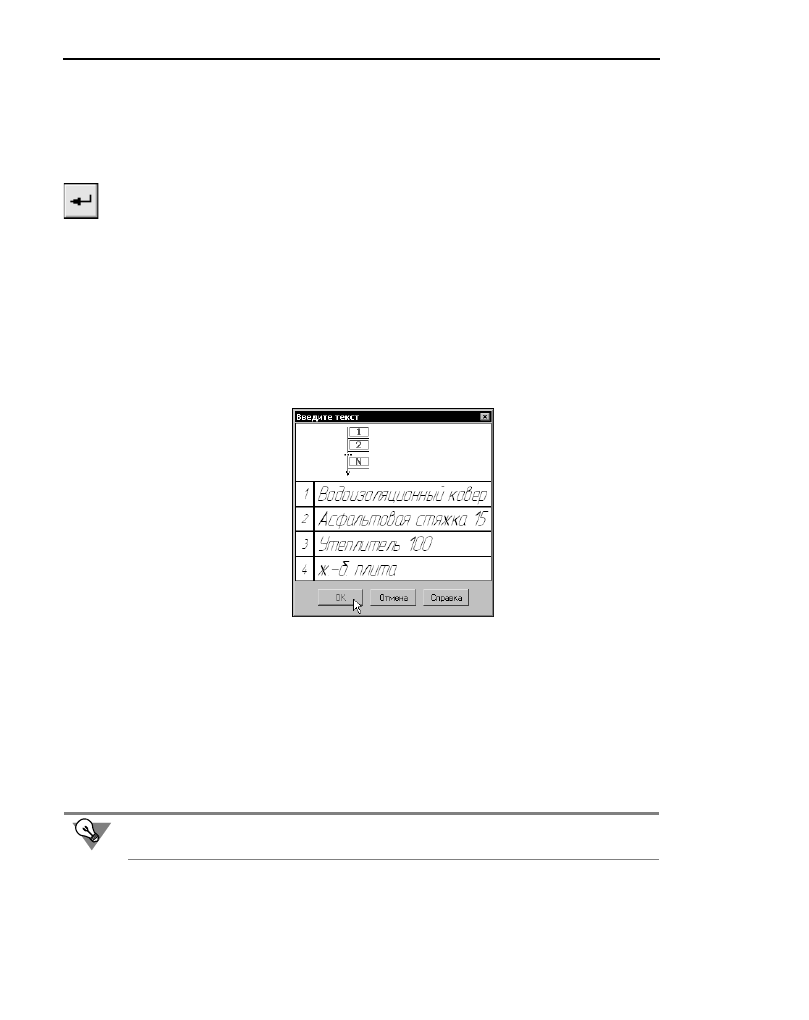

Рис. 29.20. Диалог ввода текста выносной надписи

Чтобы вставить табуляцию при вводе текста, нажмите комбинацию клавиш

<Ctrl>

<Tab>

305

Глава 29. Обозначения СПДС

Пока диалог ввода текста находится на экране, на Панели свойств доступны элементы, а
в Главном меню — команды, позволяющие работать с текстом и таблицей. Некоторые
из них можно вызвать из контекстного меню поля ввода диалога.

Вы можете сделать ссылку на другой текстовый объект, находящийся в этом же доку!
менте. Команду вставки ссылки можно вызвать из контекстного меню поля ввода или из
меню

Вставка

. Подробнее о ссылках см. Том II, раздел 70.3 на с. 244.

После завершения ввода текста нажмите кнопку

ОК

диалога.

29.10.2. Параметры выносной надписи

Чтобы настроить отрисовку выносной надписи, активизируйте вкладку

Параметры

Па!

нели свойств. Расположенные на ней элементы управления рассмотрены в таблице 29.9.

Вы можете вставлять в выносную надпись несколько текстовых шаблонов одновремен!
но. При этом в диалоге будет сформировано столько дополнительных строк (и, соот!
ветственно, полок в выносной надписи), сколько шаблонов было отмечено в окне

Биб

лиотекаря

Если параметры текста (шрифт, высота, цвет и т.п.) у всех обозначений выносной над!
писи отличаются от текущих умолчательных параметров, то рекомендуется не настраи!
вать каждую надпись в отдельности, а установить требуемые параметры в качестве
умолчательных. Для этого служит пункт

Выносная надпись — Текст

диалога настрой!

ки текущего документа (см. раздел 29.2 на с. 274).

Табл. 29.9. Элементы управления отрисовкой выносной надписи

Элемент

Описание

Стрелка

Список для выбора вида стрелки выносной надписи.
Перечень стрелок, доступных для выбора, а также порядок
следования стрелок в списке определяются настройкой фильтра,
сделанной в пункте

Выносная надпись — Фильтр стрелок

диалога настройки текущего документа (см. раздел 29.2 на с. 274).

Направление
полки

Группа переключателей, позволяющая выбрать направление полок
выносной надписи:

Полки вправо

или

Полки влево

Текст
вверх/вниз

Группа переключателей, позволяющая выбрать расположение
полок с текстом относительно точки

т1

Если активен переключатель

Текст вниз

, то с точкой

т1

совмещается начало верхней полки, а если —

Текст вверх

, то с

точкой

т1

совмещается начало нижней полки.

При переключении расположения полок порядок их следования не
изменяется.

Часть IV.

Простановка размеров и обозначений

306

Умолчательные тип формы и способ выравнивания полок задаются в пункте

Выносная

надпись — Общие настройки

, расстояния от текста до полки и размеры стрелок — в

пункте

Выносная надпись — Параметры

, а вид стрелок и засечек — в пункте

Вынос

ная надпись — Стрелки и засечки

диалога настройки текущего документа (см.

раздел 29.2 на с. 274).

29.11. Прямая координационная ось

Чтобы создать обозначение прямой координационной оси, вызовите команду

Прямая

координационная ось

Укажите начальную точку оси (

т1

). На экране появится фантом обозначения с умолча!

тельными параметрами.

Тип формы

Группа переключателей, позволяющая выбрать форму верхней
полки выносной надписи.
Если активен переключатель

Тип 1

, то верхняя полка отображается

с дополнительным вертикальным сегментом.
Если активен переключатель

Тип 2

, то верхняя полка отображается

без дополнительного сегмента.

Выравнивание

Группа переключателей, позволяющая выбрать способ
определения длины полок выносной надписи.
Если активен переключатель

Полки одинаковой длины

, то все

полки имеют одинаковую длину, равную длине наиболее
протяженной полки. Ее длина складывается из длины строки текста
на ней и величин отступов.
Если активен переключатель

Полки по длине текста

, полки могут

иметь различную длину. Длина каждой полки складывается из
длины строки текста на ней и величин отступов.

Сохранять текст

Если опция включена, то текущий текст будет предлагаться по
умолчанию для следующих выносных надписей до конца сеанса
работы.
При выключенной опции каждая следующая выносная надпись
формируется без текста.

По умолчанию

Если эта опция включена, то все текущие настройки будут
использоваться при создании следующих выносных надписей до
конца сеанса работы.
Если опция выключена, настройка распространяется только на
текущую (создаваемую) выносную надпись.

Табл. 29.9. Элементы управления отрисовкой выносной надписи

Элемент

Описание

307

Глава 29. Обозначения СПДС

Введите текст надписи обозначения.

Чтобы при вводе текста производилось автоматическое присвоение номера марке, акти!
визируйте переключатель

Автопродолжение

(см. раздел 29.11.1 на с. 308).

Подробнее о формировании обозначения координационной оси — см. раздел 29.11.2
на с. 308.

Укажите конечную точку оси (

т2

В документе будет создана прямая координационная ось, выходящая за точки

т1

т2

на

величины выступов. При этом длина отрезка между точками

т1

т2

и угол оси будут оп!

ределены автоматически и занесены в поля

Длина

Угол

Во время построения оси можно задать ее параметры на вкладках

Параметры

Выступ 1

Выступ 2

Панели свойств (см. раздел 29.11.3 на с. 310 и раздел 29.11.4 на

с. 311).

За один вызов команды

Прямая координационная ось

можно создать несколько ко!

ординационных осей.

При построении осей с одинаковыми (частично или полностью) параметрами удобно
воспользоваться командой

Запомнить состояние

. Пример создания координационных

осей приведен в разделе 29.14 на с. 319.

Координационная ось может иметь дополнительные обозначения (рис. 29.22). Порядок
их создания подробно описан в разделе 29.11.5 на с. 313.

а)

б)

Рис. 29.21. Прямая координационная ось:

а) пример использования, б) параметры оси

точка

излома

смещение

излома

выступ 2

длина оси

т1

т2

выступ 1

а)

б)

в)

Рис. 29.22. Элементы дополнительных обозначений:

а) указатель ориентации, б) марка, в) текст

Часть IV.

Простановка размеров и обозначений

308

29.11.1. Автопродолжение

Переключатель

Автопродолжение

позволяет автоматически присваивать номер или

букву создаваемой координационной оси. Переключатель доступен при создании марки/
позиционного обозначения и скрыт при редактировании.

Автопродолжение действует для

обозначения оси

— букв или чисел, введенных в пер!

вое поле ввода диалога ввода текста (см. рис. 29.24 на с. 309) или выбранных из кон!
текстного меню поля

Текст

Панели свойств (см. рис. 29.23).

▼

Если предыдущая ось имеет цифровое обозначение (номер), то следующей оси присва!
ивается следующий номер в порядке возрастания.

▼

Если предыдущая ось имеет буквенное обозначение, то следующей оси присваивается
следующая по порядку буква. Порядок следования букв определяются перечнем, задан!
ным в пункте

Координационные оси — Общие настройки

диалога настройки теку!

щего документа (см. раздел 29.2 на с. 274). Буквы, не указанные в этом пункте, при ав!
топродолжении игнорируются.

▼

Если предыдущая ось имеет буквенное и цифровое обозначение, то автопродолжение
действует для первого символа. Например, после оси с обозначением

А1

будет создана

ось

Б1

Если координационная ось с автоматически присвоенным номером или буквой удаляет!
ся из документа, номера и буквы оставшихся осей не изменяются.

Если режим автопродолжения выключен, то обозначение координационной оси выбира!
ется вручную из контекстного меню поля

Текст

или задается в диалоге ввода текста.

29.11.2. Формирование обозначения

В поле

Текст

на Панели свойств отображается предлагаемое системой обозначение ко!

ординационной оси.

Если поле

Текст

пусто, то обозначение координационной оси отсутствует. Текст обозна!

чения может быть введен двумя способами.

▼

Если обозначение содержит только номер или букву, его удобнее сформировать с помо!
щью контекстного меню поля

Текст

. В меню находятся следующие команды:

Цифра

Буква

Добавить индекс "с"

(рис. 29.23).

Автопродолжение действует только для основных марок — марок, присоединенных к
координационным осям. Автопродолжение для марок дополнительных обозначений не
производится.

Автопродолжение действует только в течение одного вызова команды построения осей.
Чтобы автопродолжение действовало до конца сеанса работы КОМПАС!3D, следует до!
полнительно включить опцию

Сохранять текст

на вкладке

Параметры

Панели

свойств.

309

Глава 29. Обозначения СПДС

Чтобы создать обозначение марки, укажите нужный номер или букву в подменю коман!
ды

Цифра

или

Буква

Чтобы к обозначению добавить индекс, вызовите команду

Добавить индекс «с»

В поле

Текст

отобразится выбранное обозначение.

Список букв, доступных в подменю

Буква

, а также порядок следования букв в списке оп!

ределяются перечнем, заданным в пункте

Координационные оси — Общие настрой

ки

диалога настройки текущего документа (см. раздел 29.2 на с. 274). Сдвоенные буквы

в список не вводятся — они формируются автоматически после того, как использована
последняя буква списка.

▼

Если необходимо ввести букву и номер или отредактировать текущее обозначение, сле!
дует вызвать диалог ввода текста (рис. 29.24), щелкнув левой кнопкой мыши в поле

Текст

или при помощи команды

Текст надписи...

из контекстного меню поля чертежа.

В диалоге показана структура надписи обозначения оси.

Обозначение (буква или номер), если оно было выбрано из подменю, находится в пер!
вом поле диалога, а индекс «с» — в третьем.

Введите или отредактируйте текст, учитывая следующее.

В первое поле вводится та часть обозначения, которая предполагает автопродолжение
(см. раздел 29.11.1). Можно выбрать цифру или букву, дважды щелкнув в первом поле
левой кнопкой мыши. На экране появится меню, которое содержит команды

Цифра

Буква

Кнопки со стрелками справа от поля ввода позволяют «листать» список обозначений в
любом направлении. После одиночных предлагаются сдвоенные буквы.

Если в первую строку диалога ввода текста вводятся буква и номер, то при автопродол!
жении в обозначении изменится та его часть, которая стоит на первом месте. В случае,

Рис. 29.23. Контекстное меню поля

Текст

координационной оси

Рис. 29.24. Диалог ввода текста координационной оси

Аскон КОМПАС-3D. Руководство по библиотекам - часть 92
