Аскон КОМПАС-3D. Руководство по библиотекам

Часть III.

Геометрические объекты

118

9.1.3.

Настройка системных стилей точек и линий

Чтобы настроить параметры отображения и печати системных стилей линий, вызовите
команду

Сервис – Параметры... – Система – Графический редактор – Системные

линии

На экране появится диалог (рис. 9.4), в котором можно установить различные характе!
ристики линий системных стилей.

Чтобы настроить отображение системных стилей точек, вызовите команду

Сервис – Па

раметры... – Система – Графический редактор – Системные символы

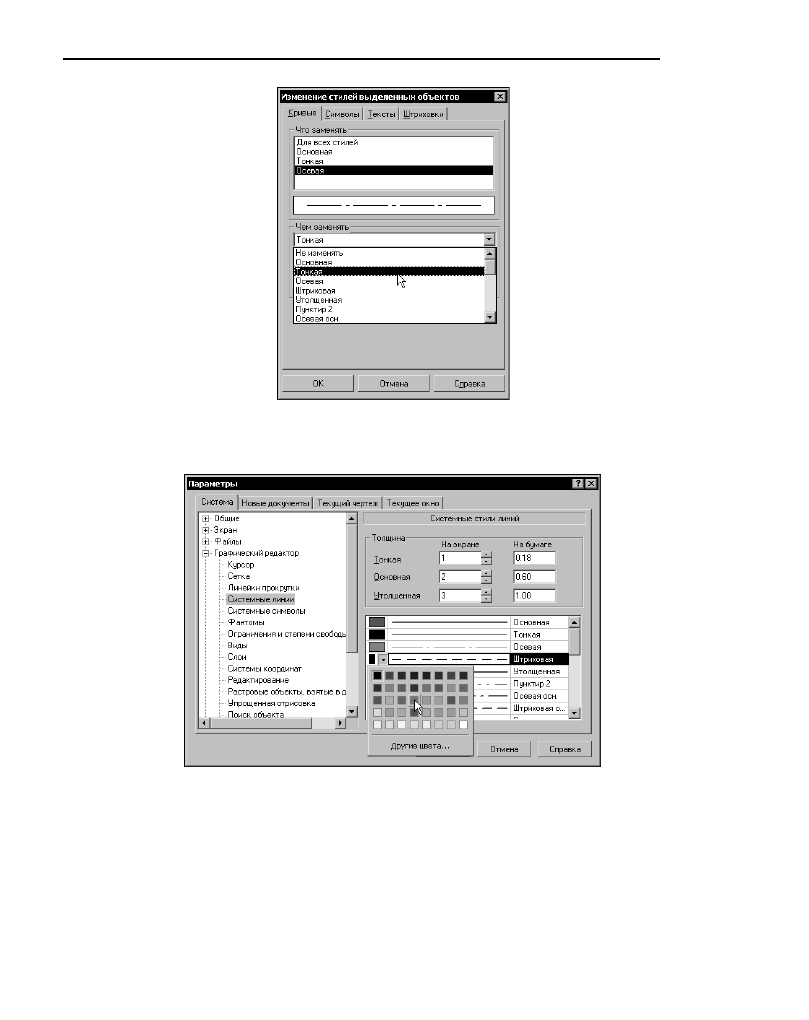

Рис. 9.3. Диалог замены стилей

Рис. 9.4. Диалог настройки системных стилей линий

119

Глава 9. Общие сведения о геометрических объектах

На экране появится диалог (рис. 9.5), в котором можно выбрать цвета точек.

Перечень доступных в документе стилей линий определяется настройкой фильтра ли!
ний, сделанной для этого документа.

Чтобы настроить фильтр линий для новых документов, вызовите команду

Сервис – Па

раметры... – Новые документы – Графический документ – Линии – Фильтр ли
ний

. На экране появится диалог (рис. 9.6), в котором можно указать, какие стили линий

будут доступны в документах, порядок следования стилей и умолчательный стиль.

Опция

Запоминать последний стиль

управляет способом определения умолчательно!

го стиля линии. Если эта опция выключена, то стиль линии, оказавшийся на первой по!

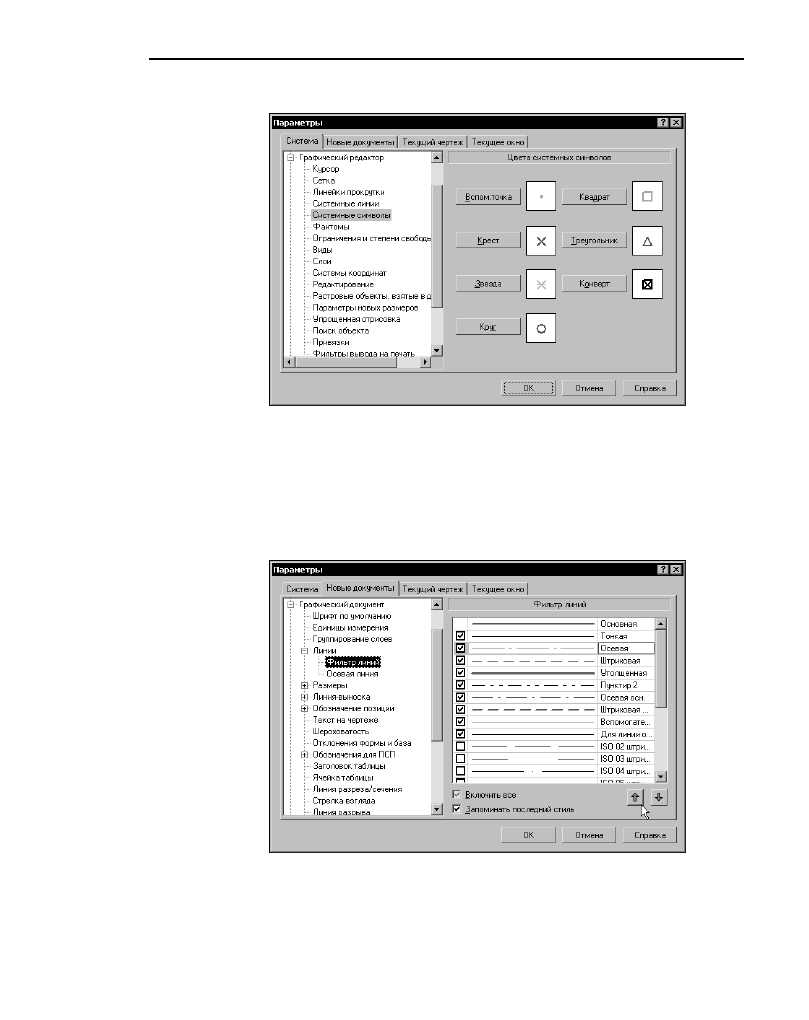

Рис. 9.5. Диалог настройки системных стилей точек

Рис. 9.6. Диалог настройки фильтра линий для новых документов

Часть III.

Геометрические объекты

120

зиции списка, становится умолчательным (к его названию добавляются слова «По умол!
чанию»). Этот стиль будет предлагаться всякий раз после вызова команды построения
геометрического примитива (

отрезок

окружность

и т.п.). При построении нескольких

примитивов во время работы одной и той же команды умолчательным стилем отрисовки
очередного объекта является стиль линии, использовавшийся для предыдущего.

Настройка фильтра, сделанная для новых документов, используется как умолчательная
для новых чертежей и фрагментов. При необходимости фильтр линий в каждом конк!
ретном документе можно изменить, вызвав команду

Сервис – Параметры... – Теку

щий документ – Линии – Фильтр линий

121

Глава 10.

Точки

Система КОМПАС!3D предоставляет разнообразные способы простановки точек, а также
несколько стилей для их оформления. Это позволяет использовать точки не только в ка!
честве вспомогательных элементов, но и в качестве самостоятельных геометрических
объектов.

10.1.

Произвольная точка

Чтобы построить произвольно расположенную точку, вызовите команду

Точка

Задайте положение точки.

10.2.

Точки по кривой

Чтобы построить несколько точек, разбивающих какую!либо кривую на равные участки,
вызовите команду

Точки по кривой

Введите количество участков, на которые требуется разбить кривую, в соответствующее
поле на Панели свойств.

Укажите кривую для простановки точек.

Если кривая не замкнута, точки будут построены сразу после ее указания. Первая точка
будет совпадать с начальной точкой кривой, последняя — с конечной.

Если кривая замкнута, то после ее указания требуется задать положение первой точки на
ней (определить точку

10.3.

Точки пересечений двух кривых

Чтобы построить точки в местах пересечений кривых, вызовите команду

Точки пересе

чений

двух кривых

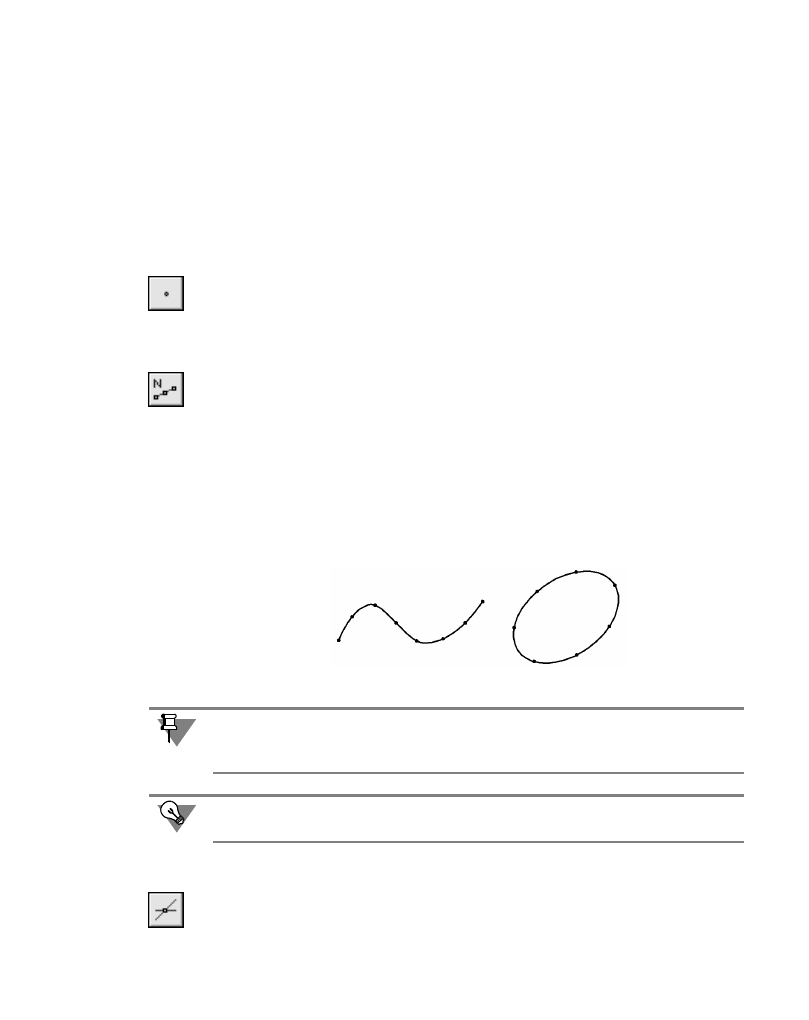

Рис. 10.1. Пример деления кривых (замкнутой и незамкнутой) на равные части

Если указанная точка не принадлежит выбранной кривой, то положение первой точки бу!
дет определяться проекцией указанной точки на кривую. Для точного позиционирования
курсора воспользуйтесь привязками (см. раздел 8.2 на с. 84).

Если требуется «разрезать» кривую на несколько равных частей без простановки точек,
воспользуйтесь командой

Разбить кривую на N частей

(см. раздел 36.2 на с. 350).

Часть III.

Геометрические объекты

122

Укажите кривую для поиска пересечений. Затем последовательно указывайте пересека!
ющиеся с ней кривые.

После указания каждой последующей кривой автоматически создаются точки в местах
ее пересечения с первой кривой.

Чтобы выбрать другую кривую для поиска пересечений, нажмите кнопку

Указать зано

во

, а затем укажите нужные кривые.

10.4.

Все точки пересечений кривой

Чтобы построить точки в местах всех пересечений указанной кривой с другими кривыми
вызовите команду

Все точки пересечений кривой

Укажите кривую для поиска пересечений.

После этого автоматически будут созданы точки в местах ее пересечения с другими кри!
выми, расположенными в текущих и активных видах (о видах чертежа см. Том II,
раздел 46.2 на с. 46) и слоях (о слоях см. Том II, главу 47).

10.5.

Точка на заданном расстоянии

Чтобы построить точки на кривой, находящиеся на заданном расстоянии от выбранной
точки на этой кривой (базовой точки) и друг от друга, вызовите команду

Точка на за

данном расстоянии

Введите количество точек, которое требуется создать, в соответствующее поле на Пане!
ли свойств.

Укажите кривую для простановки точек.

Кнопка

Указать заново

позволяет выбрать другую кривую для простановки точек.

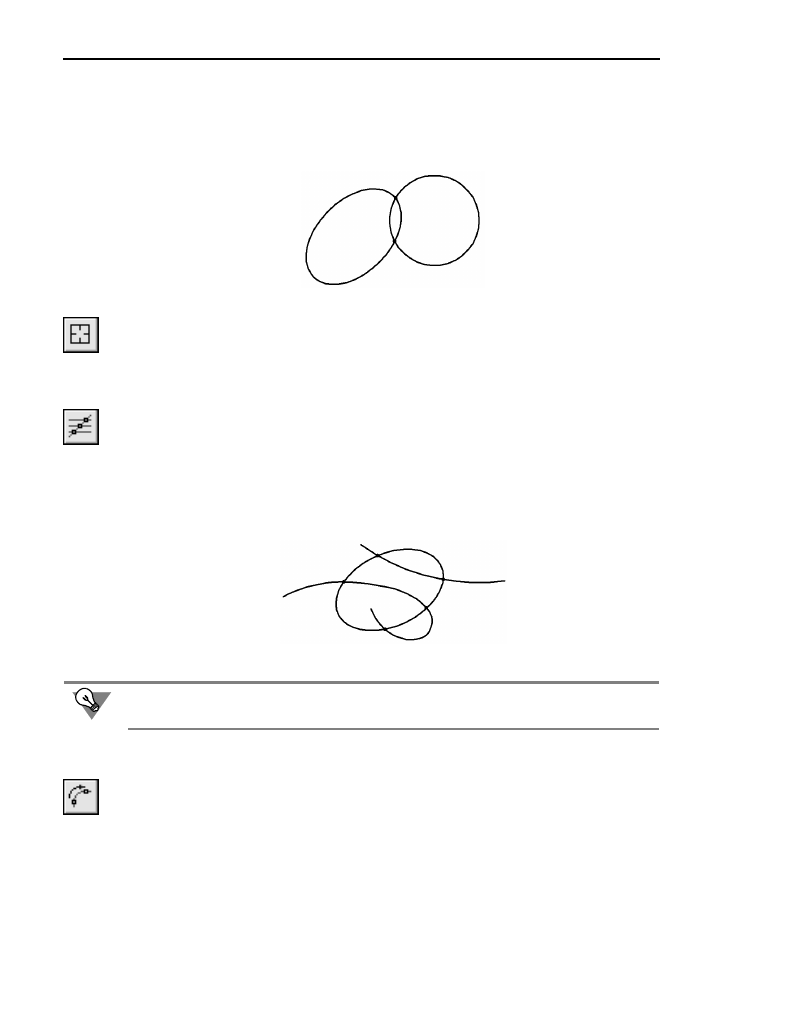

Рис. 10.2. Пример простановки точек пересечений эллипса и окружности

Рис. 10.3. Пример простановки всех точек пересечений эллипса с двумя кривыми

Все точки пересечений вспомогательной прямой можно проставить сразу при ее созда!
нии, используя переключатель

Режим

(см. раздел 11.1.1 на с. 124).

123

Глава 10. Точки

Укажите базовую точку на кривой — точку

В поле

Расстояние

на Панели свойств введите расстояние между базовой точкой и пер!

вой создаваемой точкой. Если создается несколько точек, то указанное значение будет
определять также расстояние между ними.

При перемещении курсора в разные стороны от базовой точки на экране отображаются
фантомы точки (точек), которые могут быть построены. Зафиксируйте нужный фантом.

Если указанная точка не принадлежит выбранной кривой, то положение базовой точки
будет определяться проекцией указанной точки на кривую. Для точного позиционирова!
ния курсора воспользуйтесь привязками (см. раздел 8.2 на с. 84).

Рис. 10.4. Пример простановки трех точек вдоль дуги на расстоянии 5 мм от базовой точки

124

Глава 11.

Вспомогательные прямые

Прямые являются аналогом тонких линий, которые конструктор использует при черче!
нии на кульмане. Они нужны для предварительных построений, по которым затем фор!
мируется окончательный контур детали, а иногда — для задания проекционной связи
между видами.

Прямые имеют стиль

Вспомогательная

, его изменение невозможно.

Вспомогательные прямые (а также другие кривые со стилем линии

Вспомогательная

) не

выводятся на бумагу при печати документов.

11.1.

Произвольная прямая

Чтобы построить произвольно расположенную прямую, вызовите команду

Вспомога

тельная прямая

Задайте первую точку, через которую должна проходить прямая —

т1

▼

Если известно положение второй точки, принадлежащей прямой (

т2

), задайте ее. Угол

наклона прямой (угол между прямой и осью абсцисс текущей системы координат) будет
определен автоматически.

▼

Если известен угол наклона создаваемой прямой, введите его в соответствующее поле
на Панели свойств.

11.1.1.

Простановка точек пересечений

Во время вспомогательных построений бывает нужно отметить точки пересечения пря!
мых друг с другом и с остальными объектами.

По умолчанию простановка этих точек отключена и в группе

Режим

активен переключа!

тель

Не ставить точки пересечения

. Чтобы включить формирование точек, активизи!

руйте переключатель

Ставить точки пересечения

Если режим простановки точек пересечений включен, то при создании новой вспомога!
тельной прямой система будет автоматически проставлять точки пересечения этой пря!
мой со всеми графическими объектами, лежащими в активных слоях текущего вида
(см. Том II, раздел 46.1 на с. 45).

Рис. 11.1. Построение прямой по двум точкам

т1

т2

125

Глава 11. Вспомогательные прямые

Стиль автоматически проставленных точек —

Вспомогательная

При необходимости их можно удалить одной командой вместе с другими вспомогатель!
ными элементами (см. раздел 38.1 на с. 359).

11.2.

Горизонтальная прямая

Чтобы построить горизонтальную прямую, вызовите команду

Горизонтальная пря

мая

Задайте точку, через которую должна пройти прямая.

11.3.

Вертикальная прямая

Чтобы построить вертикальную прямую, вызовите команду

Вертикальная прямая

Задайте точку, через которую должна пройти прямая.

а)

б)

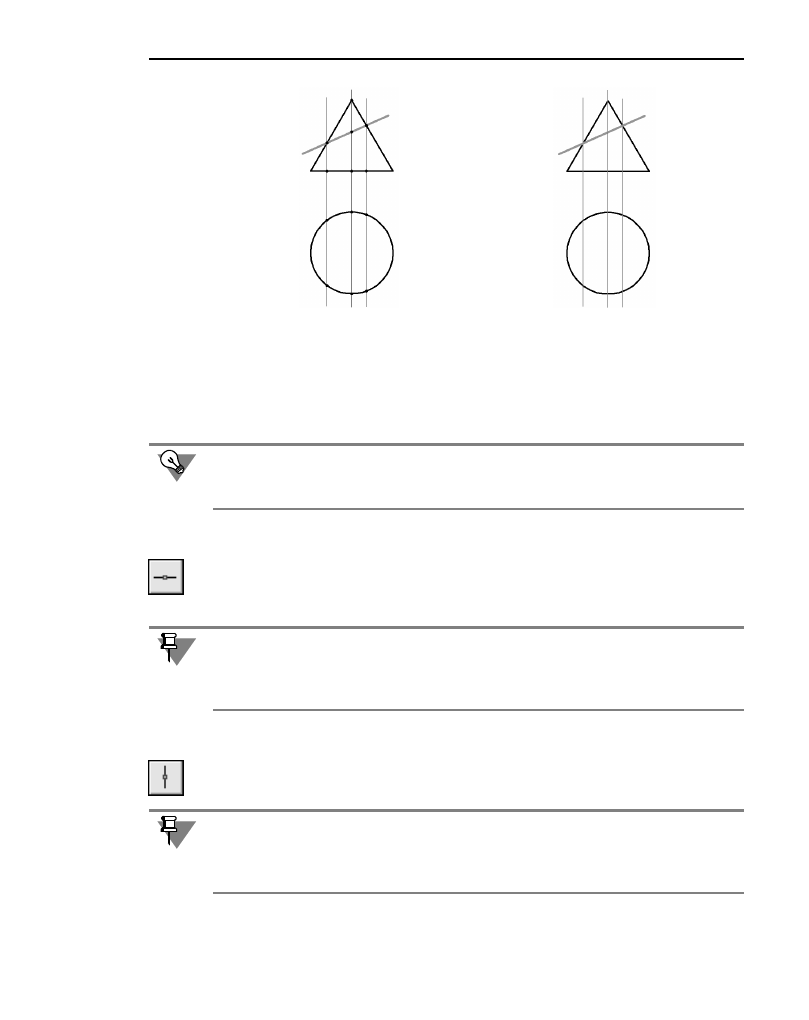

Рис. 11.2. Построение вспомогательных прямых а) с простановкой,

б) без простановки вспомогательных точек

Если требуется отметить не все точки пересечения прямой, а только точки ее пересече!
ния с некоторыми объектами, воспользуйтесь командой

Точки пересечений двух

кривых

(см. раздел 10.3 на с. 121).

Горизонтальной считается прямая, параллельная оси абсцисс текущей системы коорди!
нат. Поэтому, если вы построите горизонтальную прямую в виде, система координат ко!
торого повернута относительно абсолютной системы координат, эта прямая не будет па!
раллельна горизонтальным сторонам листа.

Вертикальной считается прямая, параллельная оси ординат текущей системы координат.
Поэтому, если вы построите вертикальную прямую в виде, система координат которого
повернута относительно абсолютной системы координат, эта прямая не будет парал!
лельна вертикальным сторонам листа.

Часть III.

Геометрические объекты

126

11.4.

Параллельная прямая

Чтобы построить прямую, параллельную прямолинейному объекту, вызовите команду

Параллельная прямая

К прямолинейным объектам относятся:

▼

вспомогательные прямые,

▼

отрезки,

▼

звенья ломаной,

▼

стороны многоугольника,

▼

размерная линия.

Укажите базовый объект — прямолинейный объект, параллельно которому должна
пройти прямая.

Задайте расстояние от базового объекта до параллельной прямой. Это можно сделать
двумя способами:

▼

введите значение расстояния в соответствующее поле на Панели свойств,

▼

задайте точку, через которую должна пройти создаваемая прямая.

По умолчанию система предлагает фантомы прямых, расположенных на заданном рас!
стоянии по обе стороны от базового объекта. При этом в группе

Количество прямых

активен переключатель

Две прямые

Чтобы включить создание одной прямой, параллельной базовому объекту, активизируй!
те переключатель

Одна прямая

Зафиксируйте фантом прямой (или двух прямых).

Чтобы перейти к построению прямых, параллельных другому объекту, нажмите кнопку

Указать заново

, а затем укажите курсором нужный базовый объект.

11.5.

Перпендикулярная прямая

Чтобы построить прямую, перпендикулярную другому объекту, вызовите команду

Пер

пендикулярная прямая

Укажите объект, перпендикулярно которому должна пройти прямая. Затем задайте точ!
ку, принадлежащую прямой.

На экране появятся фантомы всех вариантов прямых, перпендикулярных выбранному
объекту и проходящих через указанную точку.

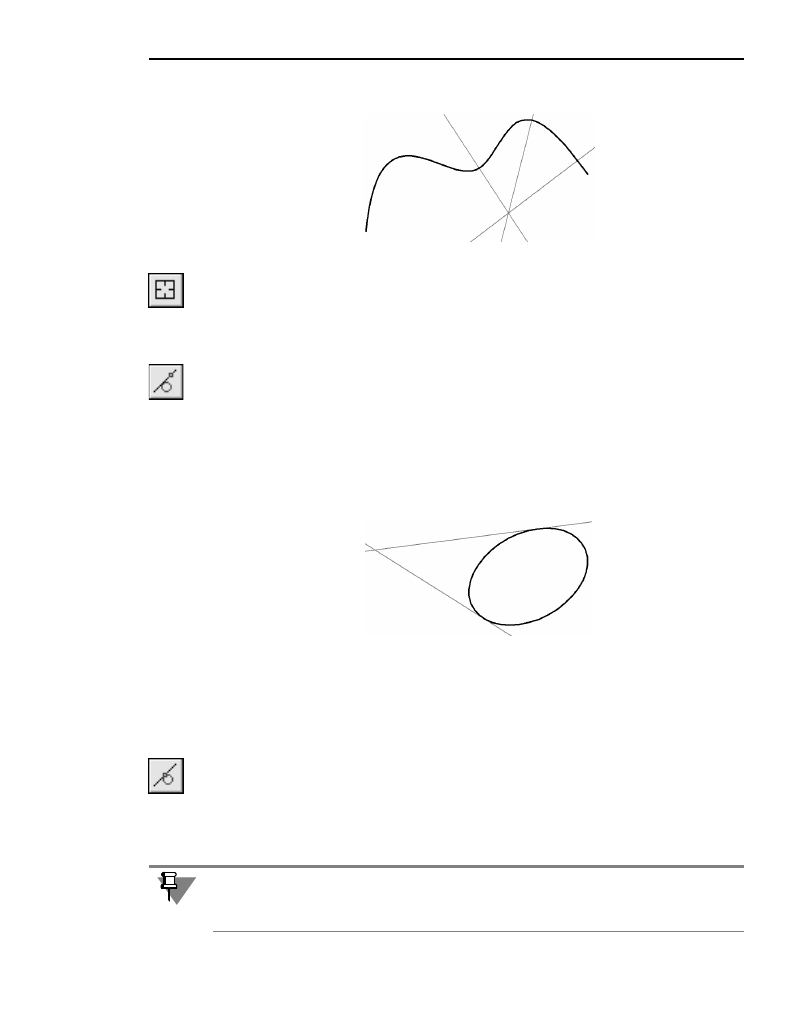

Рис. 11.3. Прямые, параллельные отрезку

127

Глава 11. Вспомогательные прямые

Активизируйте подходящий фантом и зафиксируйте его.

Чтобы перейти к построению прямых, перпендикулярных другому объекту, нажмите
кнопку

Указать заново

, а затем укажите новый базовый объект.

11.6.

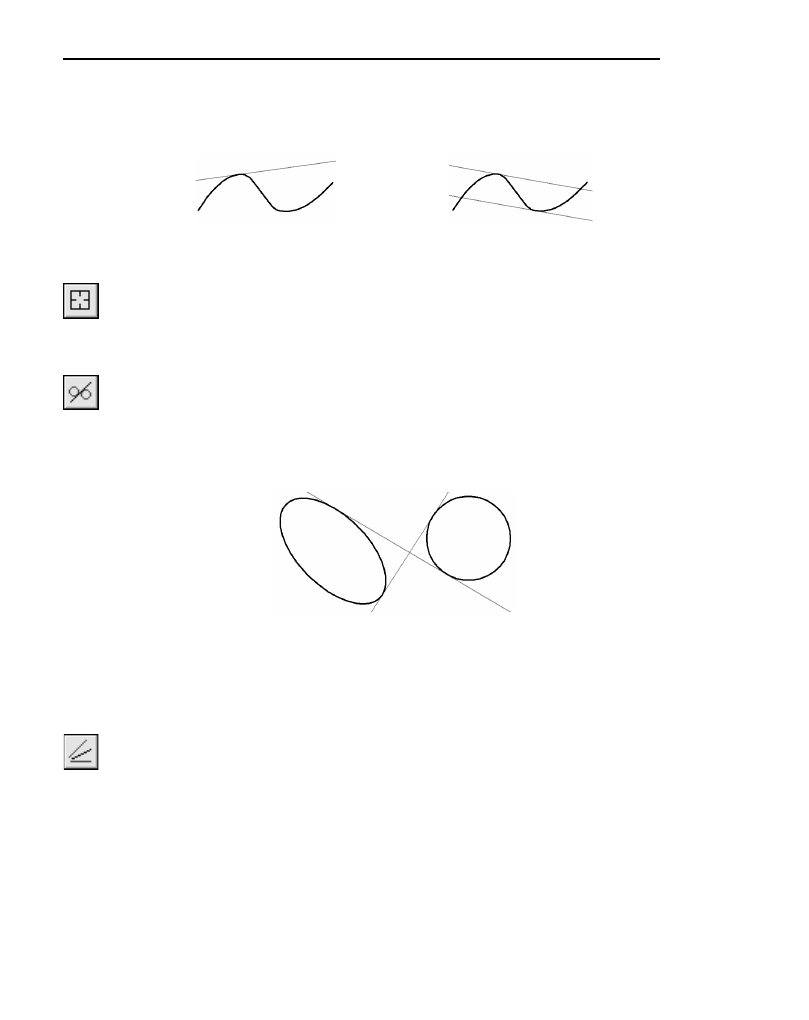

Касательная прямая через внешнюю точку

Чтобы построить прямую, касательную к объекту и проходящую через точку, заданную
вне этого объекта, вызовите команду

Касательная прямая через внешнюю точку

Укажите объект, касательно к которому должна пройти прямая. Затем задайте точку,
принадлежащую прямой.

На экране появятся фантомы всех вариантов прямых, касательных к объекту и проходя!
щих через заданную точку.

Активизируйте подходящий фантом и зафиксируйте его.

Чтобы перейти к построению прямых, касательных к другому объекту, нажмите кнопку

Указать заново

, а затем укажите новый базовый объект.

11.7.

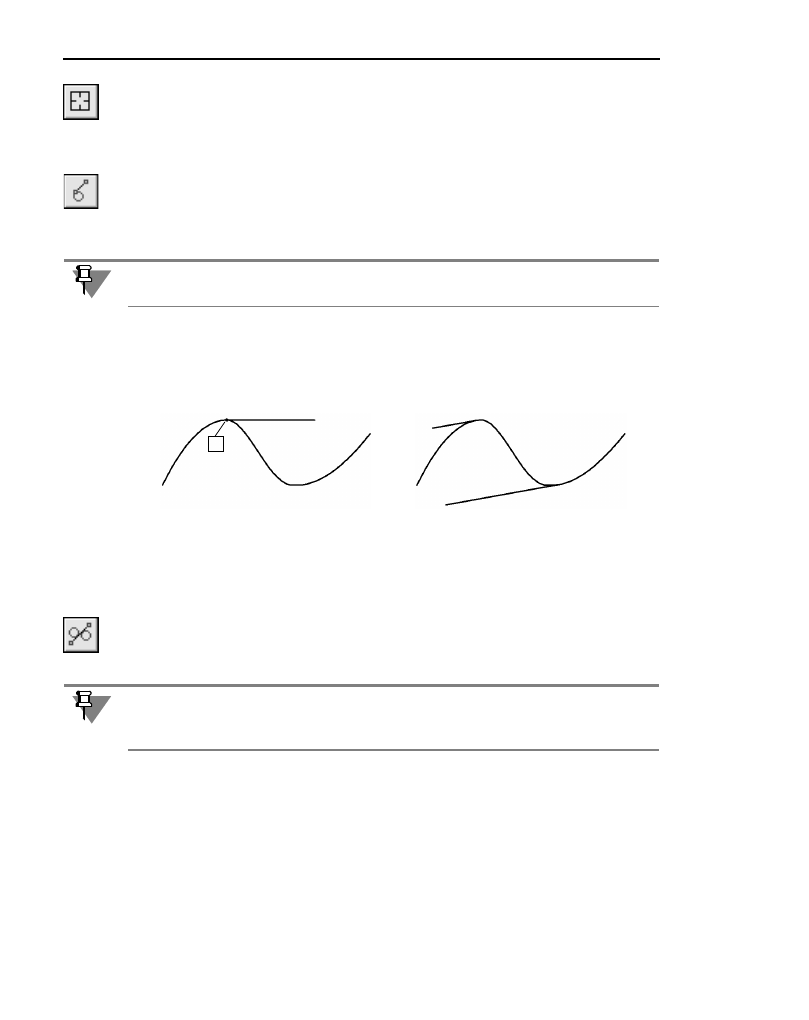

Касательная прямая через точку кривой

Чтобы построить прямую, касающуюся объекта в точке, заданной на нем, вызовите ко!
манду

Касательная прямая через точку кривой

Укажите объект, касательно к которому должна пройти прямая. На экране появится фан!
том касательной.

▼

Если известно положение точки касания, задайте ее.

Рис. 11.4. Прямые, перпендикулярные сплайну

Рис. 11.5. Прямые, касательные к эллипсу

Если указанная точка не принадлежит выбранной кривой, то положение точки касания
будет определяться проекцией указанной точки на кривую. Для точного позиционирова!
ния курсора воспользуйтесь привязками (см. раздел 8.2 на с. 84).

Часть III.

Геометрические объекты

128

▼

Если известен угол наклона касательной (угол между прямой и осью абсцисс текущей
системы координат), введите его в соответствующее поле на Панели свойств.

Зафиксируйте фантом (фантомы).

Чтобы перейти к построению прямых, касательных к другому объекту, нажмите кнопку

Указать заново

, а затем укажите новый базовый объект.

11.8.

Прямая, касательная к двум кривым

Чтобы построить прямую, касательную к двум объектам, вызовите команду

Прямая,

касательная к двум кривым

Укажите первый и второй объекты, касательно к которым должна пройти прямая.

На экране появятся фантомы всех возможных вариантов касательных.

Активизируйте подходящий фантом и зафиксируйте его.

Чтобы перейти к построению прямых, касательных к другим объектам, нажмите кнопку

Указать заново

, а затем укажите два объекта.

11.9.

Биссектриса

Чтобы построить биссектрису угла, образованного двумя указанными прямолинейными
объектами, вызовите команду

Биссектриса

Последовательно укажите два любых прямолинейных объекта.

На экране появятся фантомы биссектрис углов, образованных выбранными объектами.

Активизируйте подходящий фантом и зафиксируйте его.

а)

б)

Рис. 11.6. Касательная к сплайну: а) проходящая через точку сплайна,

б) имеющая заданный угол наклона

Рис. 11.7. Прямые, касательные к эллипсу и окружности

129

Глава 11. Вспомогательные прямые

Если указаны два параллельных объекта, будет построена прямая, равноудаленная от
этих объектов.

Чтобы выбрать другие объекты для построения биссектрисы, нажмите кнопку

Указать

заново

, а затем последовательно укажите два прямолинейных объекта.

Рис. 11.8. Биссектрисы углов, образованных отрезком и стороной многоугольника

130

Глава 12.

Отрезки

12.1.

Отрезок

Чтобы построить произвольный отрезок, вызовите команду

Отрезок

Задайте начальную точку отрезка

т1

▼

Если известно положение конечной точки отрезка

т2

, задайте ее. Длина и угол наклона

отрезка будут определены автоматически.

▼

Если известны длина и угол наклона отрезка, введите их в соответствующие поля на Па!
нели свойств. Положение конечной точки отрезка будет определено автоматически.

12.2.

Параллельный отрезок

Чтобы построить отрезок, параллельный прямолинейному объекту, вызовите команду

Параллельный отрезок

Укажите объект, параллельно которому должен пройти отрезок.

Задайте начальную точку отрезка

т1

. Расстояние от базового объекта до параллельного

отрезка будет определено автоматически.

▼

Если известно положение конечной точки отрезка

т2

, задайте ее.

▼

Если известна длина отрезка, введите ее значение в соответствующее поле на Панели
свойств.

Чтобы перейти к построению отрезков, параллельных другому объекту, нажмите кнопку

Указать заново

, а затем укажите нужный объект.

Это расстояние можно ввести в соответствующее поле на Панели свойств перед задани!
ем положения начальной точки отрезка.

Рис. 12.1. Построение отрезка, параллельного стороне многоугольника

131

Глава 12. Отрезки

12.3.

Перпендикулярный отрезок

Чтобы построить отрезок, перпендикулярный прямолинейному объекту, вызовите ко!
манду

Перпендикулярный отрезок

Укажите объект, перпендикулярно которому должен пройти отрезок.

Задайте начальную точку отрезка

т1

▼

Если положение конечной точки отрезка

т2

, задайте ее.

▼

Если известна длина отрезка, введите ее значение в соответствующее поле на Панели
свойств.

Чтобы перейти к построению отрезков, перпендикулярных другому прямолинейному
объекту, нажмите кнопку

Указать заново

, а затем укажите курсором нужный объект.

12.4.

Касательный отрезок из внешней точки

Чтобы построить отрезок, касательный к объекту, вызовите команду

Касательный от

резок из внешней точки

Укажите кривую, касательно к которой должен пройти отрезок.

Затем укажите начальную точку отрезка

т1

вне кривой.

На экране появятся фантомы всех вариантов отрезков, касательных к выбранному объ!
екту и проходящих через точку

т1

Активизируйте подходящий фантом и зафиксируйте его.

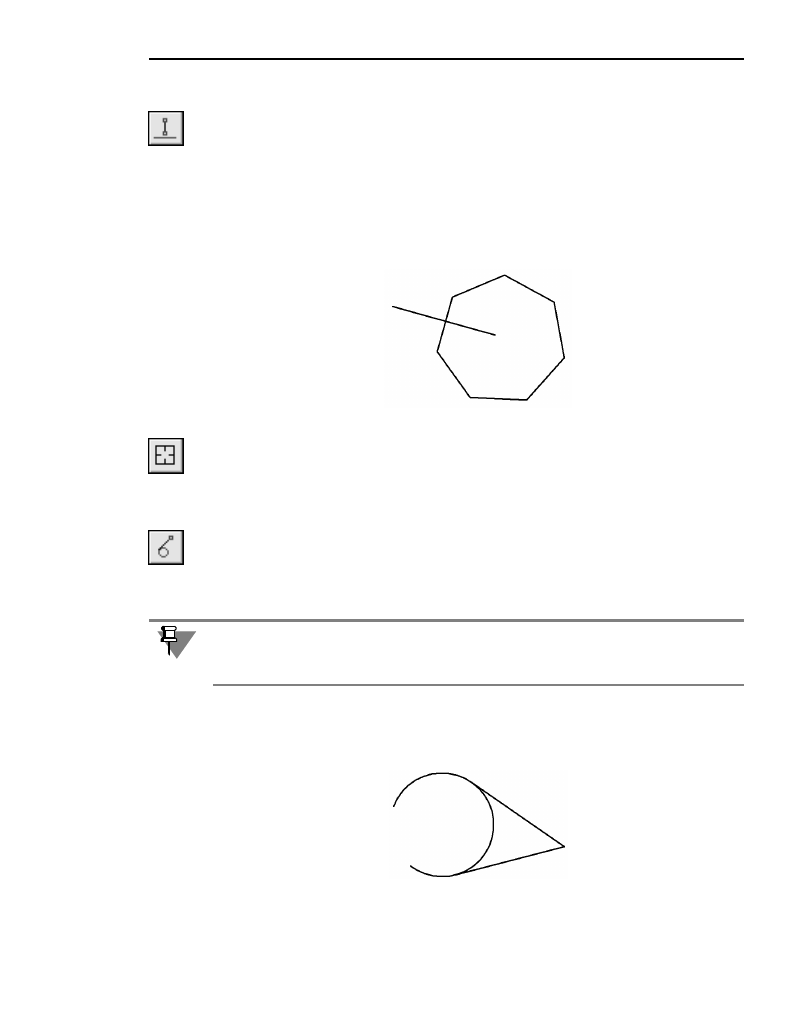

Рис. 12.2. Построение отрезка, перпендикулярного стороне многоугольника

По умолчанию конечной точкой отрезка является точка касания. Если необходимо, вы
можете изменить длину отрезка, введя нужное значение в соответствующее поле Панели
свойств.

Рис. 12.3. Построение отрезков, касательных к дуге

Часть III.

Геометрические объекты

132

Чтобы перейти к построению отрезков, касательных к другому объекту, нажмите кнопку

Указать заново

, а затем укажите курсором нужный объект.

12.5.

Касательный отрезок через точку кривой

Чтобы построить отрезок, касательный к объекту и проходящий через указанную точку
этого объекта, вызовите команду

Касательный отрезок через точку кривой

▼

Если известна точка на объекте, через которую должен пройти отрезок (

т2

), укажите

объект в этой точке.

▼

Если известен угол наклона касательного отрезка (угол между ним и осью абсцисс теку!
щей системы координат), введите его в поле

Угол

на Панели свойств.

Укажите точку

т1

, определяющую длину отрезка.

Зафиксируйте появившийся фантом касательного отрезка (отрезков).

12.6.

Отрезок, касательный к двум кривым

Чтобы построить отрезок, касательный к двум кривым, вызовите команду

Отрезок, ка

сательный к двум кривым

Укажите первую и вторую кривые, касательно к которым должен пройти отрезок.

На экране будут показаны фантомы всех вариантов отрезков, касательных к указанным
кривым.

Активизируйте подходящий фантом и зафиксируйте его.

Для точного позиционирования курсора воспользуйтесь клавиатурными привязками
(см. раздел 8.2 на с. 84).

а)

б)

Рис. 12.4. Построение касательного отрезка:

а) заданием точки касания, б) заданием угла наклона

т2

По умолчанию система предлагает построение отрезков с концами в точках касания. При
необходимости вы можете ввести значение длины отрезка в соответствующее поле Па!
нели свойств.

Аскон КОМПАС-3D. Руководство по библиотекам - часть 81
