Глава 79.

Общие сведения о печати документов

КОМПАС!3D является приложением Windows и использует все возможности этой опера!
ционной системы по работе с устройствами вывода (принтерами и плоттерами).

Кроме того, КОМПАС!3D предоставляет пользователю ряд дополнительных сервисных
возможностей: предварительный просмотр перед печатью, различные приемы компо!
новки на поле вывода, печать только заданной части документа, компоновку и печать
сразу нескольких документов, сохранение заданий на печать.

79.1.

Режим предварительного просмотра

Режим предварительного просмотра для печати — специальный режим работы КОМ!
ПАС!3D.

Для перехода в этот режим из обычного режима работы с КОМПАС!3D вызовите команду

Файл — Предварительный просмотр

.

В режиме предварительного просмотра документы недоступны для редактирования.

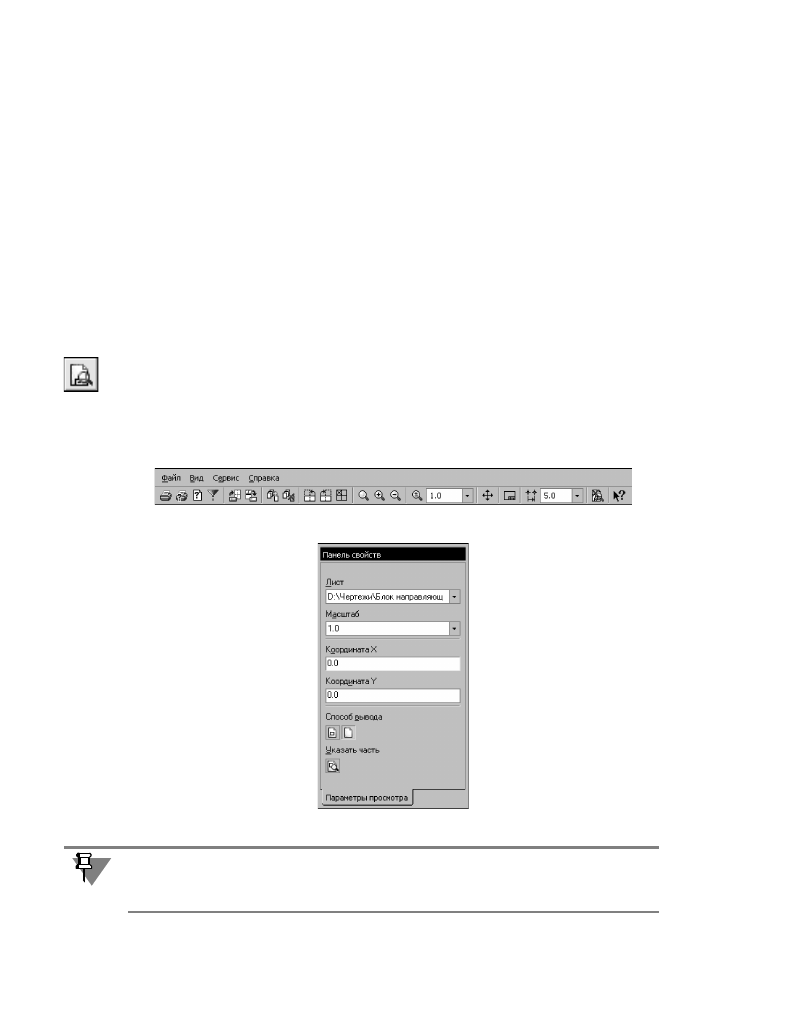

Режим предварительного просмотра имеет собственное Главное меню, Панель управле!
ния (рис. 79.1) и Панель свойств (рис. 79.2).

Рис. 79.1.  Главное меню и Панель управления в режиме предварительного просмотра

Рис. 79.2.  Панель свойств

В этой части Руководства под словами «меню», «Панель управления» и «Панель
свойств» при отсутствии специальных указаний будут подразумеваться именно Главное
меню, Панель управления и Панель свойств в режиме предварительного просмотра.

305

Глава 79 Общие сведения о печати документов

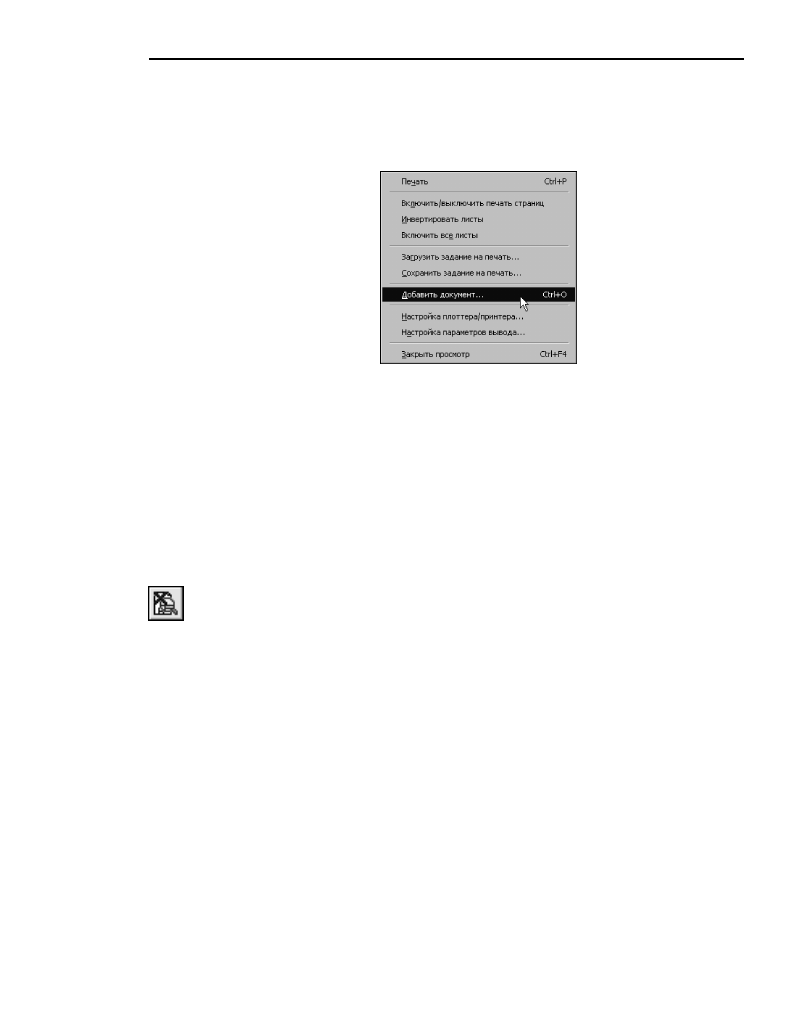

Некоторые команды можно вызвать из контекстного меню (рис. 79.3).

В режиме предварительного просмотра на экране показывается условное поле вывода
(один или несколько листов бумаги). На нем реалистично отображается выбранный до!
кумент (или несколько выбранных документов).

Если формат листа бумаги, установленный в настройках текущего принтера, меньше,
чем изображение документа (или документов), система автоматически рассчитывает не!
обходимое для вывода количество листов. При этом поле вывода в режиме просмотра
разделено пунктирными линиями на части, соответствующие установленному в данный
момент формату бумаги и ее ориентации.

Вы можете разместить документы на поле вывода наиболее удобным образом (см.
раздел 79.2)

Размер листов бумаги с учетом «мертвых зон» (областей у края листа, которые принтер
не может запечатать в силу своих конструктивных особенностей) и необходимое коли!
чество листов отображается в нижней части экрана — Строке состояния.

Чтобы закончить работу в режиме предварительного просмотра и вернуться в обычный
режим КОМПАС!3D, вызовите команду

Файл — Закрыть просмотр

.

79.2.

Размещение документов на поле вывода

Существуют следующие возможности размещения документов на поле вывода:

▼

перемещение,

▼

поворот,

▼

масштабирование.

Документ (документы), размещение которого на поле вывода производится в данный
момент, считается

текущим

. Он отображается заключенным в габаритную рамку зелено!

го цвета. Чтобы сделать документ текущим, следует щелкнуть по его изображению мы!
шью или выбрать его имя из списка

Лист

 на Панели свойств. Чтобы сделать текущими

несколько документов, следует указывать их, удерживая нажатой клавишу

<Ctrl>

.

Разделы 79.2.1–79.2.4 посвящены размещению одного текущего документа, а раздел
79.2.5 — одновременному размещению нескольких документов.

Рис. 79.3.  Контекстное меню в режиме предварительного просмотра

Часть XV. Печать

306

79.2.1.

Перемещение документа

Документ можно перемещать на поле вывода следующими способами:

▼

с помощью клавиш со стрелками,

▼

путем указания координат базовой точки изображения,

▼

мышью:

▼

произвольное,

▼

с привязкой к углу листа,

▼

с привязкой к углу другого документа.

При перемещении документа с помощью клавиш со стрелками одно нажатие клавиши
сдвигает изображение на один шаг. Для изменения шага перемещения введите или вы!
берите его из списка

Текущий шаг курсора

 на Панели управления.

После того, как с помощью клавиш со стрелками достигнуто нужное положение габарит!
ной рамки изображения, зафиксируйте ее нажатием клавиши

<Enter>

. Изображение бу!

дет перерисовано в соответствии с новым положением документа на поле вывода.

Вы можете задать точное положение изображения, введя координаты его базовой точки
в соответствующие поля на Панели свойств. Началом системы координат является ле!
вый нижний угол поля печати, а базовой точкой изображения — его левый нижний угол.
В этой точке расположено условное обозначение координатных осей. Обозначение слу!
жит лишь для удобства работы и не выводится на бумагу.

Обратите внимание на то, что ввод каждой координаты необходимо подтверждать нажа!
тием клавиши

<Enter>

.

Произвольное размещение документа на листе удобно применять, когда необходимо на!
печатать документ с большими полями. Размещение с привязкой к углам, напротив, поз!
воляет экономить бумагу, печатая документы рядом друг с другом или максимально
близко к краям листа. Способы перемещения документа мышью (произвольное и с при!
вязкой) подробно описаны ниже.

Произвольное перемещение

Чтобы переместить изображение на поле печати, выполните следующие действия.

1. Сделайте текущим документ, который необходимо переместить.

2. Установите курсор так, чтобы он находился в пределах документа.

Вид курсора изменится.

3. Нажмите левую кнопку мыши и, не отпуская ее, перемещайте мышь. Габаритная рамка

изображения будет передвигаться по полю вывода.

4. Когда необходимое положение габаритной рамки будет достигнуто, отпустите кнопку

мыши.

В поля

X

 и

Y

 можно ввести только положительные значения, так как отрицательное сме!

щение означало бы, что какая!то часть изображения должна оказаться в зоне, недоступ!
ной для печати.

307

Глава 79 Общие сведения о печати документов

Изображение будет перерисовано в соответствии с новым положением документа на по!
ле вывода. Дополнительные листы на поле печати будут появляться автоматически при
выходе документа за текущие габариты поля вывода.

Перемещение с привязкой к узлам страниц

Когда один из углов габаритной рамки перемещаемого изображения приближается к уз!
лу любой из страниц, составляющих поле вывода, в углу листа возникает маркер в виде
небольшого кружочка. Если отпустить кнопку мыши, когда маркер находится на экране,
произойдет привязка соответствующего угла изображения к узлу страницы (при этом
другие углы документа могут и не попасть точно в узлы страницы, если размеры доку!
мента не кратны размерам страниц).

Значение расстояния между узлом  и углом габаритной рамки изображения, при дости!
жении которого возникает маркер привязки, можно изменить в диалоге настройки пара!

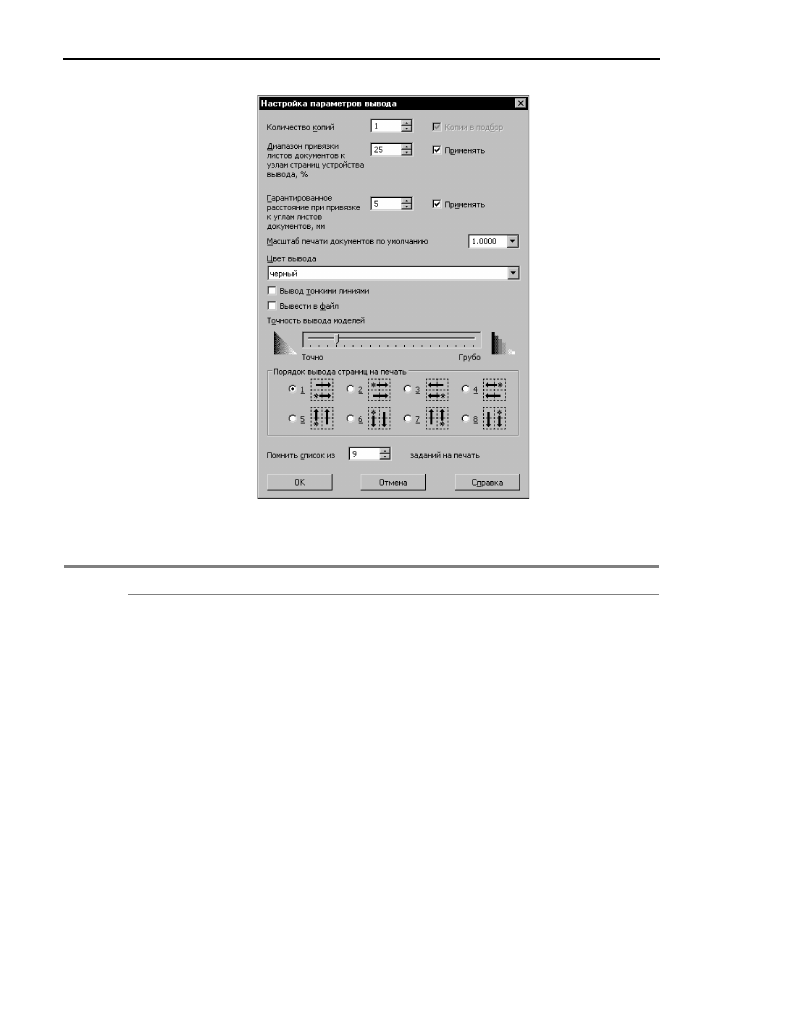

метров вывода (см. раздел 79.7 на с. 313). В этом же диалоге можно отключить привязку
документа к узлам страниц.

Перемещение с привязкой к углам других документов

Если для предварительного просмотра выбрано несколько документов, то вы можете пе!
ремещать их по полю вывода, привязывая углы документов друг к другу.

В отличие от описанного выше порядка действий курсор перед началом перемещения
нужно установить не в середине документа, а ближе к его углу — так, чтобы курсор при!
нял вид уголка, заключенного в рамку (ориентация курсора зависит от того, рядом с ка!
ким углом он был зафиксирован).

Нажмите левую клавишу мыши и перемещайте габаритную рамку изображения по полю
вывода.

Когда угол габаритной рамки, «за который» вы перемещаете изображение, приближает!
ся к углу габаритной рамки другого изображения, внутри рамки курсора возникает мар!
кер в виде маленького квадрата. Если отпустить кнопку мыши, когда маркер находится
на экране, произойдет привязка соответствующего угла документа к углу другого доку!
мента (при этом другие углы этих документов могут и не совпасть, если размеры сторон
документов не равны).

Значение расстояния между углами документов, при достижении которого возникает
маркер привязки, можно изменить в диалоге настройки параметров вывода (см.
раздел 79.7 на с. 313). В этом же диалоге можно отключить привязку углов документа
друг к другу.

79.2.2. Поворот документа

Чтобы более рационально использовать бумагу, иногда бывает необходимо повернуть
документ.

Поворот документа осуществляется с помощью команд

Повернуть против часовой

стрелки

 и

Повернуть по часовой стрелке

.

При «перетаскивании» изображения за угол привязка изображения к углу листа не осу!
ществляется.

Часть XV. Печать

308

79.2.3. Масштабирование документа

Вы можете установить увеличенный или уменьшенный масштаб для вывода документа
на печать.

Для этого сделайте текущим документ, масштаб которого следует изменить. Затем вве!
дите или выберите из списка нужное значение масштаба. Поле управления масштабом
находится на Панели свойств.

Вы можете установить умолчательный масштаб печати документов в диалоге настройки
параметров вывода (см. раздел 79.7). В дальнейшем масштаб печати для каждого доку!
мента можно будет изменить.

79.2.4. Подгонка масштаба документа

Иногда требуется разместить документ на определенном количестве листов, при этом
масштаб изображения на бумаге заранее точно не известен. Для такого размещения до!
кумента воспользуйтесь командой

Сервис — Подогнать масштаб...

.

После вызова этой команды на экране появляется диалог выбора количества листов
(рис. 79.4). Элементы управления этого диалога представлены в таблице 79.1.

Обратите внимание на то, что команда

Сервис — Подогнать масштаб...

 доступна, толь!

ко если выделен один документ. Подгонка масштаба для нескольких документов одно!
временно невозможна.

Рис. 79.4.  Диалог подгонки масштаба

Табл. 79.1.  Элементы управления диалога выбора количества листов

Элемент

Описание

Документ

Справочное поле, содержащее полный путь к файлу документа.

Количество
страниц
по горизонтали,
Количество
страниц
по вертикали,
Масштаб
документа

Введите, задайте с помощью счетчика или выберите из списка
требуемое значение любого из параметров. Два остальных будут
вычислены автоматически.
Ввод произвольного значения масштаба не допускается — его
можно выбирать только из списка. Помимо стандартных значений
в нем перечислены те масштабы, которые были установлены ранее
в процессе работы с этим диалогом.

309

Глава 79 Общие сведения о печати документов

79.2.5. Одновременное размещение нескольких документов

Если текущими являются несколько документов, то их можно перемещать следующими
способами:

▼

мышью произвольно,

▼

с помощью клавиш со стрелками,

▼

указанием координат базовой точки.

Перемещение нескольких документов с использованием привязки невозможно.

Произвольное перемещение документов и перемещение клавишами осуществляются
так же, как и в случае, если текущий документ единственный.

Перемещение нескольких документов путем указания координат базовой точки имеет
следующие особенности.

▼

Базовой точкой нескольких выделенных документов считается левый нижний угол того
документа, который был указан первым. В этой точке расположено условное обозначе!
ние координатных осей, а ее координаты отображаются в полях на Панели свойств. Вы
можете ввести в эти поля новые значения, подтверждая ввод нажатием клавиши

<Enter>

.

Текущие документы будут размещены на поле вывода так, чтобы базовая точка заняла
указанное положение.

▼

Возможно задание только таких координат базовой точки, при которых все текущие до!
кументы умещаются на поле вывода. Таким образом, смещение документов вверх и
вправо не ограничено, а вниз и влево — ограничено габаритами поля вывода.

К нескольким выделенным документам можно применять команды

Повернуть против

часовой стрелки

 и





Повернуть по часовой стрелке

.

Возможно также одновременное изменение масштаба выделенных документов. Для
этого нужно ввести требуемое значение масштаба в соответствующее поле на Панели
свойств и нажать клавишу

<Enter>

.

79.3.

Масштаб просмотра

По умолчанию поле вывода отображается на экране в таком масштабе, чтобы оно было
видно полностью.

Текущий масштаб отображения поля вывода показывается в одноименном поле на Па!
нели управления.

Если документов много (или выбранный документ содержит несколько страниц), то мас!
штаб отображения поля вывода оказывается слишком мелким. Это создает неудобства
при размещении документов.

Общее
количество
страниц

Справочное поле, содержащее количество листов бумаги для
печати документа с заданными параметрами.

Табл. 79.1.  Элементы управления диалога выбора количества листов

Элемент

Описание

Часть XV. Печать

310

Вы можете увеличить масштаб отображения поля вывода так, чтобы границы страниц и
печатаемое изображение были хорошо видны на экране.

Для этого вызовите команду

Увеличить масштаб

 или нажмите кнопку

<+>

 на дополни!

тельной (цифровой) клавиатуре. Текущий масштаб будет увеличен в 1,2 раза.

Вы можете также увеличить масштаб произвольного участка поля вывода. Для этого вы!
зовите команду

Увеличить масштаб рамкой

. После этого щелкните мышью в точке

первого угла рамки, которая должна охватить увеличиваемую область. Затем переме!
щайте курсор для достижения нужного размера рамки. При этом на экране будет отоб!
ражаться фантом рамки.

После фиксации второго угла рамки изображение будет увеличено таким образом, что!
бы область поля вывода, ограниченная рамкой, занимала всю площадь окна.

Кроме того, возможно задание произвольного масштаба отображения. Для этого введи!
те нужное значение в поле

Текущий масштаб

 на Панели управления и нажмите клави!

шу

<Enter>

.

Уменьшение масштаба производится командой

Уменьшить масштаб

 или нажатием

клавиши

<–>

 на дополнительной клавиатуре.

Вы можете также вернуться к одному из предыдущих масштабов отображения поля вы!
вода. Для этого вызовите команду

Вид — Масштаб — Предыдущий

. Чтобы вновь пе!

рейти к следующему масштабу отображения, вызовите команду

Вид — Масштаб —

Последующий

.

Чтобы вернуться к масштабу, при котором на экране видно все поле вывода целиком, на!
жмите кнопку

Показать все

.

Когда масштаб отображения поля вывода увеличен, на экране отображается ограничен!
ная область этого поля. Чтобы, не изменяя масштаб, увидеть другие области поля выво!
да, воспользуйтесь командой сдвига изображения.

Для вызова команды нажмите кнопку

Сдвинуть

.

После этого форма курсора изменится: он превратится в четырехстороннюю стрелку.

Перемещайте курсор, удерживая нажатой левую кнопку мыши. Вслед за движением кур!
сора будет прокручиваться поле вывода с размещенными на нем документами. Если до!
стигнут край экрана и необходимо продвинуть поле вывода еще дальше, отпустите кноп!
ку мыши, переместите курсор в нужное положение, а затем вновь нажмите левую кнопку
мыши и продолжайте прокрутку поля печати.

79.4.

Печать части изображения

Вы можете напечатать не весь текущий лист документа целиком, а только его часть —
область, ограниченную прямоугольником произвольных размеров.

Для этого активизируйте переключатель

Указать часть

 на Панели свойств.

На экране появится диалог, в котором показан текущий лист документа и рамка, ограни!
чивающая печатаемую часть (рис. 79.5).

По умолчанию размеры рамки соответствуют габаритам изображения.

Чтобы изменить размеры рамки, введите нужные значения в поля группы

Отступ

 в ле!

вой части диалога. Можно также переместить стороны или углы рамки мышью.

311

Глава 79 Общие сведения о печати документов

Завершив настройку, закройте диалог.

После этого на поле вывода будет отображаться не весь лист документа, а только ука!
занная часть.

Вы можете управлять способом печати текущего листа документа с помощью переклю!
чателей группы

Способ вывода

 на Панели свойств. Активизация переключателя

Вы

вести часть текущего листа

 отображает на поле вывода область листа документа, ог!

раниченную рамкой, активизация переключателя

Вывести текущий лист

полностью

— весь лист документа целиком.

79.5.

Отмена печати указанных страниц

В том случае, если документы (или один документ) не умещаются на том формате, кото!
рый может вывести подключенный принтер или плоттер, система автоматически разме!
щает изображение на дополнительных форматах (страницах).

Вы можете управлять выводом каждой страницы. Для отмены печати каких!либо стра!
ниц выполните следующие действия.

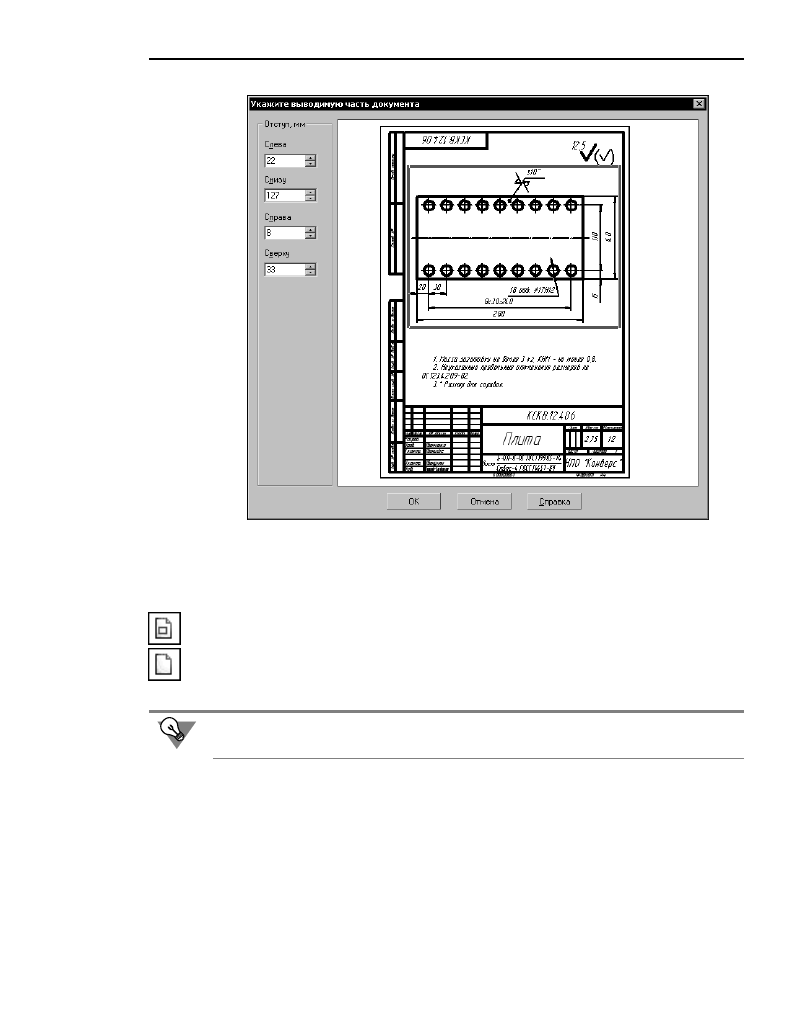

Рис. 79.5.  Диалог указания печатаемой части документа

Часть листа документа можно переместить, повернуть на поле вывода или промасшта!
бировать так же, как и целый документ.

Часть XV. Печать

312

1. Вызовите команду

Сервис — Включить/Выключить печать страниц

.

Система перейдет в режим указания страниц на поле печати. Индикатором этого режима
является отображение нажатой кнопки

Включить/Выключить печать страниц

. В

этом режиме не выполняются никакие действия по компоновке документов.

2. Щелкните мышью внутри страницы, печать которой требуется запретить. При этом из!

менится цвет, которым эта страница изображена на экране. Повторный щелчок мышью
внутри отмеченной ранее страницы отменяет запрет на ее печать.

3. Для выхода из режима указания страниц вновь вызовите команду

Включить/Выклю

чить печать страниц

 или отожмите соответствующую кнопку.

79.6.

Установка фильтров вывода

Иногда требуется вывести документ таким образом, чтобы некоторые объекты оформ!
ления или некоторые графические объекты не были напечатаны.

Управление выводом объектов документа производится в диалоге (рис. 79.6), вызывае!
мом командой

Сервис — Фильтры вывода на печать...

. Элементы управления этого

диалога представлены в таблице 79.2.

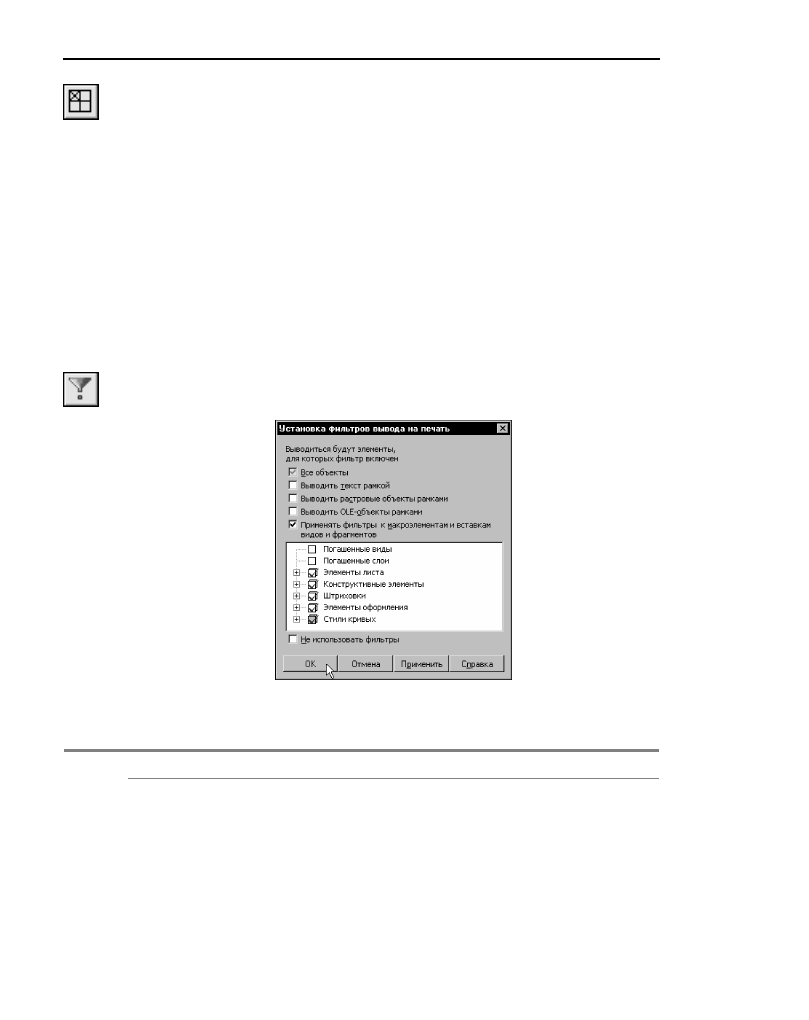

Рис. 79.6.  Фильтры вывода на печать

Табл. 79.2. Диалог установки фильтров вывода на печать

Элемент

Описание

Все объекты

Чтобы отменить вывод на печать всех объектов документа,
выключите эту опцию.
Если для вывода на печать выбрана часть объектов, «галочка»
включения опции будет показана на сером фоне.
Чтобы на печать были выведены все объекты, включите эту опцию.

Выводить текст
рамкой

Чтобы вместо текста в документе на печать выводилась его
габаритная рамка, включите эту опцию.

313

Глава 79 Общие сведения о печати документов

Чтобы задействовать сформированный фильтр без закрытия диалога, нажмите кнопку

Применить

. Она доступна, если диалог был вызван в режиме предварительного про!

смотра.

Чтобы задействовать сформированный фильтр и закрыть диалог, нажмите кнопку

ОК

.

Чтобы закрыть диалог без изменения фильтра, нажмите кнопку

Отмена

.

Если вы используете одну и ту же настройку при печати всех документов, то, чтобы не
устанавливать фильтры каждый раз перед печатью, можно настроить КОМПАС!3D так,
чтобы необходимые фильтры использовались по умолчанию.

Для этого, находясь в обычном режиме работы с КОМПАС!3D, вызовите команду

Сервис — Параметры… — Система — Графический редактор — Фильтры вывода
на печать

. На экране появится такой же диалог установки фильтров, как и при работе в

режиме предварительного просмотра. Установите в нем требуемые фильтры.

79.7.

Настройка параметров вывода

Для вызова диалога настройки параметров вывода (рис. 79.7) служит команда

Файл —

Настройка параметров вывода

.

Элементы управления этого диалога представлены в таблице 79.3.

Выводить
растровые
объекты рамками

Чтобы вместо растровых объектов в документе на печать
выводились их габаритные рамки, включите эту опцию.

Выводить

OLEобъекты
рамками

Чтобы вместо OLE!объектов в документе на печать выводились их
габаритные рамки, включите эту опцию.

Применять
фильтры к
макроэлементам
и вставкам видов
и фрагментов

Чтобы фильтры были применены к объектам, входящим во
вставленные макроэлементы и фрагменты, включите эту опцию.
При выключенной опции эти объекты не будут рассматриваться как
самостоятельные, подлежащие фильтрации.

Список элементов
текущего
графического
документа

Содержит названия элементов документа и их групп. Вы можете
выбрать объекты для вывода на печать. Чтобы раскрыть список
группы, щелкните по значку <

+

> слева от ее названия.

Не использовать
фильтры

Чтобы отменить применение фильтров и вывести на печать все
объекты, включите эту опцию.

Табл. 79.2. Диалог установки фильтров вывода на печать

Элемент

Описание

Часть XV. Печать

314

Рис. 79.7.  Настройка параметров вывода

Табл. 79.3. Диалог настройки параметров вывода

Элемент

Описание

Количество копий

Поле для ввода количества печатаемых копий документа.

Копии в подбор

Опция, включение которой означает, что при печати нескольких
копий изображения, размещенного на нескольких листах, вначале
будут напечатаны все страницы первой копии, затем — все
страницы второй копии и так далее.
При выключенной опции вначале будут напечатаны все первые
страницы копий, затем — все вторые страницы и так далее.

Диапазон
привязки листов
документов
к узлам страниц
устройства
вывода, %

Диапазон привязки задается в процентах от длины короткой
стороны страницы.
Если включена опция

Применять

, то привязка страниц документа

к узлам страниц устройства вывода производится, как описано в
разделе 79.2.1.
Если опция

Применять

 выключена, то привязка не

осуществляется.

315

Глава 79 Общие сведения о печати документов

Гарантированное
расстояние
при привязке
к углам листов
документов, мм

Величина зазора (в миллиметрах) между углами документов при
размещении с привязкой к углам (см. раздел 79.2.1).
Если включена опция

Применять

, то привязка углов документов

друг к другу производится с заданным зазором.
Если опция

Применять

 выключена, то зазор при привязке равен

нулю.

Масштаб печати
документов
по умолчанию

Поле для ввода масштаба, который будет использоваться по
умолчанию для всех документов, открытых в режиме просмотра и
добавленных в этот режим.

Цвет вывода

Список, позволяющий выбрать цвет изображения документа на
бумаге (см. табл. 79.4).

Вывод
тонкими линиями

Опция, включение которой означает, что все линии будут иметь
толщину, установленную для тонких линий в диалоге настройки
системы. По умолчанию это значение составляет 0,18 мм

*

.

Вывести в файл

Опция, позволяющая записать в файл последовательность команд
управления устройством вывода, необходимых для печати
заданного изображения. Если эта опция включена, то изображение
выводится только в файл и не выводится на бумагу.

Точность вывода
моделей

Настройка разрешения растрового изображения модели,
передаваемого на принтер. Чем выше точность, тем более
«гладким» выглядит изображение и тем больше памяти требуется
для его обработки.

Порядок вывода
страниц на печать

Разновидности порядка вывода страниц. Схема вывода,
соответствующая каждому из вариантов, показана на пиктограмме.
Данная настройка позволяет соотнести расположение страниц на
поле предварительного просмотра и последовательность их
печати. Очевидно, что настройка порядка печати имеет смысл, если
поле вывода состоит более чем из одной страницы.

Помнить список
из N заданий на
печать

Поле для ввода или выбора количества заданий на печать (см.
раздел 79.10), имена которых будут храниться в списке заданий.
Этот список отображается в меню

Файл

 подменю

Задание на

печать

 в главном окне программы и в меню

Файл

в режиме

предварительного просмотра.

* Состояние опции

Вывод тонкими линиями

 не влияет на толщину линий

шрифта.

Табл. 79.3. Диалог настройки параметров вывода

Элемент

Описание

Часть XV. Печать

316

Для вступления в силу выполненных настроек и закрытия диалога нажмите кнопку

ОК

.

Для закрытия диалога без применения выполненных настроек нажмите кнопку

Отмена

.

79.8.

Выбор нужного принтера (плоттера) и его настройка

КОМПАС!3D позволяет выводить документы на любое внешнее устройство, которое под!
держивается операционной системой. Такие драйверы входят в комплект поставки всех
современных периферийных устройств.

Подключенным, или доступным, будем называть плоттер или принтер, название которо!
го отображается в списке доступных устройств.

Чтобы выбрать нужный плоттер (принтер) и настроить его параметры, выполните следу!
ющие действия.

Табл. 79.4. Варианты использования цветов при выводе документа на печать

Цвет вывода

Описание

Черный

Все линии и текст печатаются черным цветом, а заливки и
растровые изоборажения — оттенками серого.

Установленный
для вида

*

* Выбор этого варианта имеет смысл только при выводе цветного изображе!

ния на цветное устройство.

Объекты, расположенные в разных видах, печатаются цветами,
установленными для этих видов.

Установленный
для слоя

*

Объекты, расположенные на разных слоях, печатаются цветами,
установленными для этих слоев.

Установленный
для объекта

*

Линии печатаются цветами, установленными для них в диалоге
настройки системы, заливки и штриховки — цветами,
установленными при их создании.
Изображения трехмерных объектов печатаются цветами,
установленными при настройке свойств этих объектов.

Если был изменен цвет вывода, а также, если была включена или отключена опция

Вы

вод тонкими линиями

, изображение перерисовывается. Изменение умолчательного

масштаба никак не отражается на уже открытых документах — заданное значение будет
применено лишь к вновь добавленным в просмотр документам.

Если была включена печать в файл, то после вызова команды

Печать

 на экране появит!

ся диалог, в котором потребуется задать имя файла и указать папку для его размещения.

Для получения информации о том, как подключить принтер или плоттер, обратитесь к
документации на ОС Windows и имеющееся у вас устройство вывода.

317

Глава 79 Общие сведения о печати документов

1. Вызовите команду

Файл — Настройка плоттера/принтера...

.

2. В появившемся на экране диалоге выберите нужное имя устройства из списка доступных

устройств.

3. Установите размер и ориентацию листов бумаги. Размер бумаги выбирается из списка

форматов, поддерживаемых принтером или плоттером.

4. Выберите нужный способ подачи бумаги при печати.

5. Если необходимо выполнить настройку различных параметров печати (градации оттен!

ков, интенсивность и т.д. — конкретный набор зависит от типа устройства), нажмите
кнопку

Свойства

 для вызова системного диалога драйвера устройства.

79.9.

Особенности вывода документов
на векторные устройства

Печать документов КОМПАС!3D на векторных устройствах (например, плоттерах) имеет
некоторые особенности.

▼

Документам, которые будут напечатаны на векторном устройстве, следует присвоить
специальные оформления, в которых используются векторные шрифты. Эти оформле!
ния хранятся в системной библиотеке

Vector.lyt

.

Изменение оформления текущего и новых графических документов описано в
разделе 43.1 на с. 25; текущего и новых текстовых документов — в разделе 71.2.

▼

Такие графические объекты, как шрифты TrueType, сплошные заливки цветом и растро!
вые изображения, не могут быть корректно выведены на векторное устройство. Поэтому
при попытке напечатать документ, содержащий перечисленные объекты, на экране по!
является предупреждение (рис. 79.8).

В нем перечислены документы, в которых обнаружены шрифты True Type, растровые
изображения и заливки, а также типы объектов (например, размеры, макроэлементы и
т.д.), содержащих шрифты True Type, растры и заливки.

Вы можете отказаться от вывода растровых изображений и заливок, либо указать, вы!
водить или не выводить эти документы, нажав соответствующую кнопку диалога.
