Часть XII. Таблицы

270

Отступы

Группа опций, определяющая расположение текста в ячейке.
Значения отступов отсчитываются от границ ячейки.
Не рекомендуется устанавливать отступы, равные нулю, так как при
этом символы текста будут «прикасаться» к линиям,
ограничивающим ячейку.

Ширина столбца

Высота строки

Поля для ввода размеров текущей ячейки.
Доступны при активизации переключателей

Изменение сужения

текста

(или

Форматирование строк

) и

Изменение шага строк

в группах

Отслеживание размеров по горизонтали

Отслеживание размеров по вертикали

соответственно.

Отслеживание
размеров
по горизонтали/
вертикали

Группы переключателей, позволяющие установить способ
расположения текста внутри ячейки (ячеек). Эти способы подробно
описаны в таблицах 72.4 и 72.5.

Табл. 72.4. Отслеживание размеров по горизонтали

Способ

Описание

Перенос
правой границы

Длина строк в ячейке динамически отслеживается: при вводе
строки, длина которой превышает ширину ячейки, правая граница
ячейки (а вместе с ней и всего столбца) сдвигается вправо. Все
столбцы, расположенные справа от текущего, будут смещены
вправо. Переход к новой строке возможен только по нажатию
клавиши

<Enter>

Изменение
сужения текста

Ширина ячейки (и всего столбца) остается постоянной при вводе
текста

. Подгонка длины строки к ширине ячейки выполняется

путем изменения сужения символов. Переход к новой строке
возможен только по нажатию клавиши

<Enter>

* Возможность ручного изменения габаритов ячейки (см. раздел 72.1.7 на

с. 265) сохраняется.

Форматирование
строк

Ширина ячейки (и всего столбца) остается постоянной при вводе
текста

. Подгонка длины строки к ширине ячейки выполняется

путем автоматического переноса текста со строки на строку.

Табл. 72.3. Диалог форматирования ячейки

Элемент

Описание

271

Глава 72. Общие сведения

72.2.

Настройка параметров текста в таблице

Обычно текст в ячейках «шапки» таблицы отличается от текста в остальных ячейках вы!
сотой символов, способом выравнивания и другими параметрами.

При создании новой таблицы пользователь указывает, в какой строке будет располагать!
ся заголовок (см. табл. 73.2 на с. 273).

К ячейкам заголовка будет применен системный стиль текста

Заголовок таблицы

, а ко

всем остальным ячейкам — стиль

Ячейка таблицы

При необходимости вы можете изменить параметры указанных системных стилей в те!
кущем графическом или текстовом документе. Для этого вызовите команду

Сервис —

Параметры.... — Текущий документ

В списке объектов настройки (он находится в левой части появившегося диалога) есть
пункты

Заголовок таблицы

Ячейка таблицы

. При их выборе в правой части диалога

появляются элементы управления (см. табл. 71.2 на с. 255), позволяющие настроить со!
ответствующие системные стили текста в текущем документе.

После закрытия диалога тексты, имеющие системный стиль

Заголовок таблицы

Ячейка

таблицы

, будут переформатированы.

Сделанная настройка будет

сохранена в текущем документе и не изменится при переда+

че его на другое рабочее место

Если в большинстве документов используются стили

Заголовок таблицы

Ячейка таб

лицы

с одинаковыми параметрами, то выполнение соответствующей настройки в каж!

дом документе нерационально. В этом случае можно сделать так, чтобы все новые доку!
менты сразу создавались с требуемыми настройками. Для этого вызовите команду

Сервис — Параметры... — Новые документы

В левой части появившегося диалога раскройте раздел, соответствующий типу настраи!
ваемого документа —

Текстовый документ

или

Графический документ

. Затем на!

стройте стили

Заголовок таблицы

Ячейка таблицы

, выбрав одноименные пункты.

Табл. 72.5. Отслеживание размеров по вертикали

Способ

Описание

Перенос нижней
границы

Вертикальный размер текстового фрагмента в ячейке динамически
отслеживается: если текст не умещается в ячейке, ее нижняя
граница (и граница всей строки) смещается вниз.

Изменение
шага строк

Высота ячейки (и всего столбца) остается постоянной при вводе
текста. Подгонка общей высоты текста к высоте ячейки
выполняется путем уменьшения шага строк.

Если габариты ячейки были зафиксированы (см. раздел 72.1.10 на с. 267), то поля ввода
отступов, а также переключатели

Перенос правой границы

Перенос нижней гра

ницы

становятся недоступными.

Часть XII. Таблицы

272

Команда

Сервис — Параметры...

недоступна, когда система находится в режиме ре!

дактирования таблицы. Поэтому, чтобы приступить к настройке, необходимо выйти из
этого режима — щелкнуть мышью за пределами редактируемой таблицы.

273

Глава 73.

Использование таблиц

Вставка таблиц в графические и текстовые документы производится практически одина!
ково.

В дальнейшем для редактирования вставленной таблицы следует дважды щелкнуть по
ней мышью.

73.1.

Таблицы в графическом документе

Чтобы вставить таблицу в чертеж или фрагмент, вызовите команду

Инструменты —

Ввод таблицы

На Панели свойств появятся элементы управления размещением таблицы. Эти элементы
представлены в таблице 73.1.

После задания точки привязки таблицы на экране появится диалог создания новой таб!
лицы (рис. 73.1).

Элементы управления этого диалога представлены в таблице 73.2.

Табл. 73.1. Элементы управления размещением таблицы

Элемент

Описание

Точка привязки

Поля координат точки привязки таблицы.

Угол наклона

Поле угла наклона строк таблицы к горизонтали.

Рис. 73.1. Диалог создания новой таблицы

Табл. 73.2. Диалог создания новой таблицы

Элемент

Описание

Число столбцов

Число строк

Поля для ввода количества столбцов и строк новой таблицы.

Ширина столбца

Высота строки

Поля для ввода размеров ячеек новой таблицы.

Часть XII. Таблицы

274

Вновь созданная таблица, а также таблица, сформированная из фрагмента
(см. раздел 73.1.1), размещается в документе так, чтобы ее верхний левый угол совпал
с точкой привязки.

Таблица, прочитанная из файла

*.tbl

(см. там же), размещается в документе так, чтобы

ее точка привязки имела указанные координаты.

Курсор автоматически устанавливается в верхнюю левую ячейку новой таблицы. Вы мо!
жете вводить, редактировать и форматировать текст в ячейках, а также изменять струк!
туру таблицы.

Чтобы зафиксировать таблицу, нажмите кнопку

Создать объект

73.1.1.

Вставка таблицы из файла

Возможность вставки таблиц из внешних файлов позволяет многократно использовать
однажды созданные типовые таблицы.

Вставка таблицы из файла в документ производится путем внедрения. Благодаря этому
при передаче этого документа на другие рабочие места не нужно заботиться о передаче
файла, из которого была вставлена таблица.

Располагать
заголовок

Группа переключателей, управляющая созданием и
расположением «шапки» (заголовка) таблицы.
Самый распространенный пример — таблица с наименованиями
параметров в заголовке и значениями самих параметров в ячейках.

Из файла

Кнопка, позволяющая вставить в документ готовую таблицу из
внешнего файла (см. раздел. 73.1.1). После ее нажатия на экране
появляется меню, в котором требуется указать тип файла, в
котором хранится таблица.
При вставке таблицы из файла настройка структуры таблицы,
сделанная в данном диалоге, игнорируется.

При редактировании таблицы положение ее верхнего левого угла может быть изменено,
однако положение точки привязки таблицы остается постоянным.

Табл. 73.3. Команды вставки таблицы из внешнего файла

Команда

Описание

Загрузить
из файла таблиц

Загрузка таблицы, сохраненной в файле

*.tbl

(файл таблицы

КОМПАС!3D)

. После вызова команды на экране появляется

диалог, в котором требуется указать нужный файл

*.tbl

Табл. 73.2. Диалог создания новой таблицы

Элемент

Описание

275

Глава 73. Использование таблиц

Создать
из графического
фрагмента

Создание таблицы из файла

*.frw

(файл фрагмента КОМПАС!3D).

После вызова команды на экране появляется диалог, в котором
требуется указать файл

*.frw

, содержащий изображение таблицы.

После выбора и открытия фрагмента на экране появится диалог
параметров создания таблицы (см. рис. 73.2), в котором можно
настроить некоторые параметры генерируемой таблицы.
При автоматической генерации таблицы из графического
фрагмента учитываются все существующие в нем тексты,
горизонтальные и вертикальные отрезки. Другие объекты в
формировании таблицы не участвуют. Стили текстов и отрезков
сохраняются в получившейся таблице (в виде стилей текстов ячеек
и стилей линий границ ячеек).

* О сохранении таблицы в файл

*.tbl

см. раздел 72.1.9 на с. 267.

Табл. 73.3. Команды вставки таблицы из внешнего файла

Команда

Описание

Рис. 73.2. Диалог параметров создания таблицы

Табл. 73.4. Диалог параметров создания таблицы

Элемент

Описание

Использовать
привязку к сетке

Опция, включение которой означает, что габариты ячеек будут
дискретными (кратными какому!либо числу). При этом размеры
ячеек таблицы, находящейся во фрагменте, будут округлены до
ближайшего значения, кратного указанному шагу сетки.
При выключенной опции габариты ячеек получившейся таблицы
будут совпадать с габаритами ячеек таблицы во фрагменте.

Шаг сетки для
привязки
габаритов ячеек

Группа полей для ввода значений шага по горизонтали и по
вертикали. Эта группа доступна, если привязка габаритов ячеек к
сетке включена.

Часть XII. Таблицы

276

73.1.2.

Редактирование таблицы

Существует два способа изменения положения таблицы:

▼

редактирование характерных точек,

▼

настройка параметров размещения.

Редактирование характерных точек таблицы выполняется обычным образом (см. Том I,
раздел 30.2 на с. 325).

Чтобы настроить параметры размещения таблицы, выполните следующие действия.

1. Войдите в режим редактирования таблицы. Для этого дважды щелкните по ней мышью.

2. Вызовите из контекстного меню команду

Редактировать размещение

. На Панели

свойств появятся элементы управления размещением таблицы (табл. 73.1 на с. 273).

3. Измените положение точки привязки и/или угол наклона таблицы.

4. Подтвердите сделанные изменения, нажав кнопку

Создать объект

Чтобы изменить структуру таблицы или текст в ее ячейках, войдите в режим ее редакти!
рования. Внесите в таблицу необходимые изменения и подтвердите их.

Кроме того, к таблицам можно применять следующие команды редактирования:

▼

Сдвиг

(см. Том I, главу 32),

▼

Поворот

(см. Том I, раздел 34.1 на с. 342),

▼

Симметрия

(см. Том I, раздел 34.3 на с. 344),

▼

Копирование

(см. Том I, главу 33).

Возможно также копирование и перенос таблиц через буфер обмена (см. Том I,
раздел 8.9 на с. 112).

73.2.

Таблицы в текстовом документе

Чтобы вставить таблицу в текстовый документ, вызовите команду

Вставка — Табли

ца...

На экране появится диалог создания новой таблицы (см. рис. 73.1 на с. 273).

Таблица вставляется в текст как один абзац.

Стиль текста для
незаполненных
ячеек таблицы

Имя стиля текста, который будет использоваться по умолчанию
при вводе текста в незаполненные во фрагменте ячейки таблицы

Изменить...

Кнопка, позволяющая назначить другой стиль для незаполненных
ячеек. После ее нажатия на экране появляется диалог выбора сти!
ля текста (см. табл. 68.4 на с. 209).

* Стиль текста заполненных ячеек сохраняется.

Табл. 73.4. Диалог параметров создания таблицы

Элемент

Описание

277

Глава 73. Использование таблиц

Если в строке перед курсором был набран текст, для размещения таблицы автоматичес!
ки формируется новый пустой абзац.

Чтобы зафиксировать таблицу, нажмите кнопку

Создать объект

Чтобы изменить размещение таблицы относительно границ поля ввода и расстояния
между ней и соседними абзацами, следует настроить содержащий ее абзац
(см. раздел 68.5.1 на с. 204).

Копирование и перенос таблиц через буфер обмена не отличается от копирования и пе!
реноса фрагментов текста (см. раздел 68.4 на с. 203).

73.3.

Прочие случаи использования таблиц

Процесс редактирования таблиц происходит не только при вставке в документ произ!
вольной таблицы, но и при создании обозначения допуска формы и расположения по!
верхностей (см. Том I, раздел 28.13 на с. 253), а также при формировании таблицы ос!
новной надписи. В этих случаях доступны все основные приемы и способы работы с
таблицами.

Выравнивание по всей ширине для таблицы будет эквивалентно выравниванию влево.

Часть XIII

Измерения

в графических документах

280

Глава 74.

Общие сведения

При работе в графических документах может возникнуть необходимость узнать рассто!
яние или угол между точками, кривыми, найти площадь фигуры и т.п. В КОМПАС!3D воз!
можно измерение различных геометрических характеристик, а также расчет массо!
инерционных характеристик модели (объема, массы, координат центра тяжести, осевых
и центробежных моментов инерции).

Команды измерений сгруппированы в меню

Сервис

, а кнопки для вызова команд — на

панели

Измерения (2D)

(рис. 74.1).

74.1.

Информационное окно

После вызова любой из команд измерений на экране появляется Информационное окно.
Например, на рис. 74.2 показано Информационное окно при измерении расстояния от
кривой до точки.

В нем отображаются:

▼

текущая дата,

▼

полное имя активного документа,

▼

название текущей команды,

▼

результаты измерений.

Вы можете перемещать курсор по тексту в окне, вводить в него произвольный текст, вы!
делять фрагменты текста клавишами или мышью. Если длина списка результатов пре!
вышает размеры окна, для просмотра значений пользуйтесь линейками прокрутки.

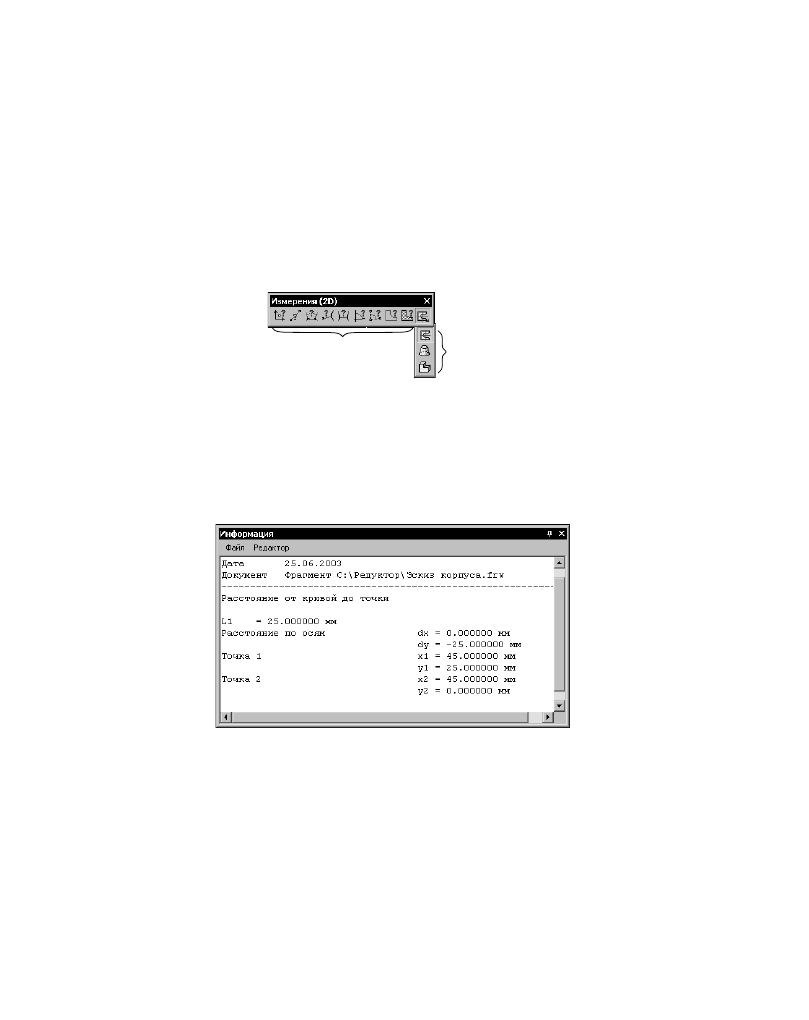

Рис. 74.1.

Команды измерений

на плоскости

Команды
вычисления
МЦХ

Рис. 74.2. Пример Информационного окна

281

Глава 74. Общие сведения

Информационное окно имеет собственное меню, состоящее из двух пунктов:

Файл

Редактор

. Команды меню описаны в таблицах 74.1 и 74.2 соответственно.

Табл. 74.1. Команды меню

Файл

Команда

Позволяет

Сохранить

Сохранить содержимое Информационного окна в текстовом
файле

(

*.txt

). После вызова команды на экране появляется

диалог. Укажите в нем имя файла для записи

* Файл записывается в формате текста Windows (кодировка АNSI) и может

в дальнейшем использоваться в любых Windows!приложениях.

** Если выбрать существующий текстовый файл, на экране появится запрос

Добавить текст в конец файла?

». В случае положительного ответа имею!

щийся в файле текст будет дополнен результатами измерений,
отрицательного — заменен.

Печать...

Напечатать содержимое Информационного окна. После вызова
команды на экране появляется диалог настройки параметров
печати.

Выход

Завершить текущую команду измерения без сохранения
результатов.

Табл. 74.2. Команды меню

Редактор

Команда

Позволяет

Вырезать

Вырезать выделенный фрагмент текста в буфер обмена Windows.

Копировать

Скопировать выделенный фрагмент текста в буфер обмена
Windows.

Вставить

Вставить текст из буфера обмена Windows.

Удалить

Удалить выделенный фрагмент текста.

Выделить все

Выделить весь текст в Информационном окне.

Шрифт...

Выбрать шрифт текста в Информационном окне. После вызова
команды появляется диалог настройки шрифта.

Найти...

Найти заданный фрагмент текста. После вызова команды на экране
появляется диалог, в котором можно ввести текст и настроить
параметры поиска.

Сведения в Информационном окне обновляются после указания очередного объекта из!
мерения. Поэтому редактирование текста в окне целесообразно только после заверше!
ния измерений.

Часть XIII. Измерения в графических документах

282

Кнопка

Фиксация

в заголовке Информационного окна включает режим его автомати!

ческого сворачивания.

Кнопка

Закрыть

позволяет завершить текущую команду измерения.

283

Глава 75.

Измерения на плоскости

После вызова любой из команд измерений на плоскости (см. рис. 74.1 на с. 280) на Па!
нели свойств появляется вкладка

Измерение

. На ней расположены элементы, позволя!

ющие настроить параметры процесса измерения. Эти элементы представлены в
таблице 75.1.

Табл. 75.1. Элементы управления параметрами измерений

Элемент

Описание

Центр

т1

т2

Поля координат точек, задаваемых для выполнения измерения.

Расстояние

Справочное поле, в котором отображается измеряемое расстояние.

Справочные поля, в которых отображаются расстояния между
указанными точками по осям текущей системы координат. Только
для команды

Расстояние между двумя точками

Угол

Справочное поле, в котором отображается измеряемый угол (для
команд

Угол между двумя прямыми

Угол по трем точкам

)

или угол наклона радиус!вектора указанной точки к оси ОХ текущей
системы координат (для команды

Координаты точки

Количество
знаков после
запятой

Список, управляющий отображением результатов измерения.
Минимальное количество знаков после запятой — 0,
максимальное — 10.

Единицы
измерения длины

Список, позволяющий выбрать единицы измерения длины:
миллиметры, сантиметры, дециметры, метры.

Единицы
измерения угла

Список, позволяющий выбрать единицы измерения углов: градусы,
радианы.

Режим

Переключатель, позволяющий выбрать режим измерения длин и
площадей. Он появляется на Панели свойств, если масштаб
текущего вида отличен от единицы.
Активизация переключателя

Без учета масштаба вида

позволяет

получить результат «в натуральную величину». Активизация
переключателя

По бумаге

позволяет получить результат в

масштабе вида

Точка/Точки

Группа переключателей, управляющая отрисовкой
вспомогательных точек, формируемых в процессе измерения.
Набор переключателей в этой группе зависит от выбранной
команды измерения (см. табл. 75.2).

Часть XIII. Измерения в графических документах

284

Центр масс

Группа переключателей, управляющая отрисовкой точки в центре
масс фигуры. Только для команды

Площадь

Стиль

Список, позволяющий выбрать стиль точки.

Биссектриса

Группа переключателей, управляющая отрисовкой биссектрисы
измеряемого угла. Набор переключателей в этой группе зависит от
выбранной команды измерения (см. табл. 75.3).

* Значения линейных величин, измеренные «по бумаге», получаются из зна!

чений «в натуральную величину» умножением на масштаб вида, а значения
площадей — умножением на квадрат масштаба.

** Действие элементов управления

Точки

Центр масс

Стиль

Биссект

риса

распространяется на следующее измерение.

Табл. 75.2. Состав группы переключателей

Точка/Точки

в зависимости от активной команды

Команда

Состав группы

Точка/Точки

Координаты точки

Не отрисовывать измеряемую точку

Отрисовывать измеряемую точку

Расстояние между двумя точками

Не отрисовывать среднюю точку

Отрисовывать среднюю точку

Расстояние между точками
на кривой

Не отрисовывать измеряемые точки

Отрисовывать измеряемые точки

Расстояние от кривой до точки

Не отрисовывать измеряемые точки

Отрисовывать измеряемую точку

Табл. 75.1. Элементы управления параметрами измерений

Элемент

Описание

285

Глава 75. Измерения на плоскости

75.1.

Координаты точки

Чтобы определить положение произвольной точки графического документа, вызовите
команду

Координаты точки

Последовательно задавайте точки, координаты которых требуется узнать.

Система определяет следующие значения:

▼

координаты точки в текущей системе координат,

▼

расстояние от начала координат до точки,

▼

угол между радиус!вектором точки и осью Х.

Расстояние и угол представляют собой полярные координаты точки в системе, ось кото!
рой совпадает с осью Х текущей декартовой системы координат.

75.2.

Расстояние между двумя точками

Чтобы определить расстояние между двумя произвольными точками графического до!
кумента, вызовите команду

Расстояние между двумя точками

Задавайте пары точек, расстояние между которыми требуется измерить.

Расстояние между двумя кривыми

Не отрисовывать ближайшие точки

Отрисовывать ближайшие точки

Табл. 75.3. Состав группы переключателей

Биссектриса

в зависимости от активной команды

Команда

Состав группы

Точка/Точки

Угол между
двумя прямыми/отрезками

Не отрисовывать биссектрису

Отрисовывать биссектрису

Угол по трем точкам

Не отрисовывать биссектрису

Отрисовывать биссектрису

Табл. 75.2. Состав группы переключателей

Точка/Точки

в зависимости от активной команды

Команда

Состав группы

Точка/Точки

содержание .. 67 68 69 70 ..
