Аскон КОМПАС-3D. Руководство по библиотекам

Часть XIII. Измерения в графических документах

286

Система определяет кратчайшее расстояние между указанными точками (длину соеди!
няющего их отрезка прямой), а также расстояние между точками вдоль осей текущей
системы координат.

75.3.

Расстояние между точками на кривой

Чтобы измерить длину участка кривой, ограниченного двумя точками, вызовите команду

Расстояние между двумя точками на кривой

Укажите кривую для измерения расстояния между точками на ней.

Затем задайте две точки, ограничивающие измеряемый участок.

Если выбрана замкнутая кривая, требуется указать также измеряемый участок.

75.4.

Расстояние от кривой до точки

Чтобы измерить расстояние между выбранной кривой и произвольной точкой, вызовите
команду

Расстояние от кривой до точки

Укажите кривую, а затем задайте точку, расстояние до которой нужно измерить.

Система определяет длину кратчайшего перпендикуляра, опущенного из точки на кри!
вую.

75.5.

Расстояние между двумя кривыми

Чтобы определить расстояние между двумя кривыми, вызовите команду

Расстояние

между двумя кривыми

Укажите курсором две кривые.

Система определяет кратчайшее расстояние между ними.

75.6.

Угол между двумя прямыми/отрезками

Чтобы определить угол между прямолинейными объектами, вызовите команду

Угол

между двумя прямыми/отрезками

Если указанные точки не принадлежит выбранной кривой, то положение границ участка
будет определяться проекциями указанных точек на кривую. Для точного позициониро!
вания курсора воспользуйтесь привязками (см. Том I, раздел 8.2 на с. 84).

Возможно измерение только ненулевых расстояний. Поэтому после выбора первой кри!
вой можно указать только непересекающуюся с ней кривую.

Команду

Измерить расстояние между кривыми

можно использовать с целью на!

хождения ближайших точек двух элементов.

287

Глава 75. Измерения на плоскости

Указывайте объекты, углы между которыми требуется измерить. Такими объектами мо!
гут являться прямые, отрезки, звенья ломаных линий и стороны многоугольников в раз!
личных комбинациях.

Система определяет величину угла, образованного точкой на первом объекте, ближай!
шей к месту указания этого объекта, точкой пересечения объектов (или их продолжений)
и точкой на втором объекте, ближайшей к месту указания этого объекта.

75.7.

Угол, образованный тремя точками

Чтобы измерить угол, образованный тремя произвольными точками, вызовите команду

Угол по трем точкам

Задайте вершину угла, а затем две точки, лежащие на его сторонах.

75.8.

Длина кривой

Чтобы измерить полную длину кривой (длину незамкнутой кривой от начальной до ко!
нечной точки или периметр замкнутой кривой), вызовите команду

Длина кривой

Указывайте кривые, длины которых требуется измерить.

Если кривая состоит из участков нескольких пересекающихся кривых, укажите ее путем
обхода по стрелке. Для этого нажмите кнопку

Обход границы по стрелке

. Дальней!

ший порядок действий описан в Томе I, разделе 20.1.2 на с. 166.

Если требуется измерить длину ломаной, не совпадающей полностью ни с одним из име!
ющихся контуров, сформируйте ее вручную. Для этого нажмите кнопку

Ручное рисо

вание границ

. Дальнейший порядок действий описан в Томе I, разделе 20.1.1 на с. 165.

Выбранные кривые подсвечиваются. В Информационном окне появляется список изме!
ренных длин и их сумма.

Чтобы исключить какую!либо кривую из списка, укажите ее повторно. Выделение с этой
кривой будет снято, запись о ее длине будет удалена из окна, а сумма длин — вычислена
заново.

75.9.

Площадь

Чтобы определить площадь произвольной фигуры, вызовите команду

Площадь

Укажите точку внутри замкнутой области, ограниченной пересекающимися геометри!
ческими объектами. Границы фигуры, образованной этими объектами, будут определе!
ны автоматически.

Если выбраны параллельные объекты, то значение угла будет нулевым.

Для измерения длин можно указывать только те кривые, которые расположены в теку!
щем виде (об изменении состояния видов рассказано в разделе 46.2 на с. 46).

Часть XIII. Измерения в графических документах

288

Если требуется вычислить площадь фигуры, ограниченной замкнутым контуром (окруж!
ностью, эллипсом, многоугольником и т.п.), нажмите кнопку

Указать замкнутую кри

вую

и укажите нужный контур.

Если требуется найти площадь фигуры, образованной набором геометрических объек!
тов, нажмите кнопку

Обход границы по стрелке

. Дальнейший порядок действий опи!

сан в Томе I, разделе 20.1.2 на с. 166.

Если границы фигуры, площадь которой требуется определить, не существуют в черте!
же, вы можете сформировать временную ломаную линию. Для этого нажмите кнопку

Ручное рисование границ

. Дальнейший порядок действий описан в Томе I,

разделе 20.1.1 на с. 165.

В Информационном окне появляется список площадей заданных фигур. В конце списка
указана сумма измеренных значений.

Для вычисления площади могут использоваться только те объекты, которые расположе!
ны в текущем виде (об изменении состояния видов рассказано в разделе 46.2 на с. 46).

Для измерения площади и вычисления координат геометрического центра сложной фи!
гуры, состоящей из нескольких частей и имеющей отверстия, пользуйтесь командой

Вычислить массоцентровочные характеристики плоского тела

(см. раздел 76.2

на с. 290).

289

Глава 76.

Массоцентровочные характеристики

Команды вычисления МЦХ собраны в одну группу на панели

Измерения (2D)

(см.

рис. 74.1 на с. 280).

После вызова любой из команд вычисления МЦХ на Панели свойств появляется вкладка

Измерение

. На ней расположены элементы, позволяющие настроить параметры про!

цесса вычисления. Эти элементы представлены в таблице 76.1.

76.1.

Задание границ объектов

Для вычисления МЦХ плоской фигуры требуется задание ее границ, а для вычисления
МЦХ тела вращения или выдавливания — границ сечения тела. Существует несколько
способов указания границ.

▼

Если в документе есть замкнутые контуры (эллипсы, окружности, сплайны и т.п.), огра!
ничивающие фигуру или сечение тела, укажите их. Этот способ является умолчатель!
ным, т.е. после вызова команды вычисления МЦХ система ожидает указания контура.

Табл. 76.1. Элементы управления параметрами вычисления МЦХ

Элемент

Описание

Поля координат точки начала системы координат, относительно
которой должен производиться расчет МЦХ тела. Координаты этой
точки задаются в текущей системе координат.

Угол

Поля угла поворота системы координат, относительно которой
должен производиться расчет МЦХ тела. Этот угол отсчитывается
от оси ОХ текущей системы координат.

Количество
значащих цифр

Количество значащих цифр — количество знаков в десятичной
части числа без учета нулей в ее начале. При экспоненциальной
записи количество значащих цифр — общее количество знаков в
целой и десятичной частях числа. Минимальное количество
значащих цифр — 1, максимальное — 10.

Единицы
измерения длины

Список, позволяющий выбрать единицы измерения длины:
миллиметры, сантиметры, дециметры, метры.

Единицы
измерения массы

Список, позволяющий выбрать единицы измерения массы:
граммы, килограммы.

Центр масс

Нажатие на эту кнопку позволяет отрисовать точку в центре
тяжести (для плоских фигур) или точку, являющуюся проекцией
центра тяжести тела на плоскость чертежа (для тел вращения или
выдавливания).

Стиль

Список, позволяющий выбрать стиль точки.

Часть XIII. Измерения в графических документах

290

Границу, заданную указанием, можно исключить из группы расчета. Для этого просто
укажите ее повторно.

▼

Если в качестве границы требуется указать контур, образованный набором геометричес!
ких объектов, нажмите кнопку

Обход границы по стрелке

. Дальнейший порядок дейс!

твий описан в Томе I, разделе 20.1.2 на с. 166. Если, обходя границу по стрелке, вы со!
здали разомкнутый контур, то замыкающий отрезок будет построен автоматически.

▼

Если границы фигуры или сечения тела не существуют в чертеже, вы можете сформи!
ровать временную ломаную линию. Для этого нажмите кнопку

Ручное рисование гра

ниц

. Дальнейший порядок действий описан в Томе I, разделе 20.1.1 на с. 165.

После указания каждого контура на экране появляется диалог

Свойства объекта

. В нем

требуется указать, что ограничивает заданный контур —

тело

или

отверстие

До тех пор, пока не закончится выполнение команды вычисления МЦХ, каждый новый
контур добавляется к уже выбранным, и расчет производится для сложной фигуры
(сложного тела). Для начала нового расчета завершите выполнение команды и вызовите
ее вновь.

76.2.

МЦХ плоских фигур

Чтобы рассчитать площадь, координаты центра тяжести, осевые моменты инерции и
центробежный момент инерции плоской фигуры, вызовите команду

Расчет МЦХ плос

ких фигур

Задайте границы фигуры и отверстий в ней.

Расчет МЦХ начинается сразу после указания первой границы. При указании каждой сле!
дующей границы (отверстия или тела) характеристики вычисляются заново.

76.3.

МЦХ тел вращения

Чтобы вычислить МЦХ тела вращения (или его сектора) с заданным образующим сече!
нием, вызовите команду

МЦХ тел вращения

Тело вращения для расчета МЦХ строится по следующим правилам.

▼

Образующее сечение тела вращения лежит в плоскости XOY (в плоскости чертежа) с од!
ной стороны от оси OX.

▼

Вращение сечения происходит вокруг оси X.

▼

Для тела вращения угол дуги вращения равен 360°. Для сегментов тел вращения угол
раствора дуги вращения меньше 360°.

Задайте границы сечения тела плоскостью XOY.

После указания каждого контура на экране появляется диалог свойств объекта
(рис. 76.1). Элементы управления этого диалога представлены в таблице 76.2.

291

Глава 76. Массоцентровочные характеристики

Расчет МЦХ начинается сразу после указания первой границы. Система определяет сле!
дующие значения:

▼

массу тела,

▼

объем тела,

▼

координаты центра масс,

▼

плоскостные моменты инерции,

▼

осевые моменты инерции,

▼

центробежные моменты инерции.

При указании каждой следующей границы (отверстия или тела) характеристики вычис!
ляются заново.

Рис. 76.1. Диалог

Свойства объекта

Табл. 76.2. Элементы управления параметрами тела/отверстия

Элемент

Описание

Тело

Отверстие

Укажите, границей чего является указанный контур — тела или
отверстия.

Выбрать
из cправочника

Кнопка, позволяющая выбрать материал из Справочника
материалов (если он установлен на вашем рабочем месте).
Значение плотности указанного материала появится в поле

Плотность

Кнопка, позволяющая выбрать значение плотности из справочного
файла плотностей

. Выбранное значение появится в поле

Плотность

. Вы можете также ввести нужное значение с

клавиатуры.

Угол раствора

Угол сектора тела вращения.

* Файл

...\ASCON\KOMPAS3D V...\Sys\Grарhic.dns

. Значения плотностей ма!

териалов, содержащиеся в нем, могут редактироваться пользователем.

Для корректного вычисления МЦХ тел с отверстиями необходимо при указании отверс!
тия задавать плотность материала, из которого изготовлено тело с этим отверстием.

Часть XIII. Измерения в графических документах

292

76.4.

МЦХ тел выдавливания

Чтобы вычислить МЦХ тела выдавливания с заданным сечением, вызовите команду

МЦХ тел выдавливания

Тело выдавливания для расчета МЦХ строится по следующим правилам.

▼

Сечение тела выдавливания лежит в плоскости XOY (в плоскости графического докумен!
та).

▼

Выдавливание производится в направлении оси Z.

Задайте границы сечения тела плоскостью XOY.

После указания каждого контура на экране появляется диалог свойств объекта
(рис. 76.2).

Поле

Толщина

предназначено для ввода толщины тела в направлении выдавливания.

Остальные элементы управления диалога представлены в таблице 76.2.

Расчет МЦХ начинается сразу после указания первой границы. Система определяет сле!
дующие значения:

▼

массу тела,

▼

объем тела,

▼

координаты центра масс,

▼

плоскостные моменты инерции,

▼

осевые моменты инерции,

▼

центробежные моменты инерции.

При указании каждой следующей границы (отверстия или тела) характеристики вычис!
ляются заново.

Рис. 76.2. Диалог

Свойства объекта

294

Глава 77.

Менеджер библиотек

Работа со всеми библиотеками КОМПАС!3D производится с помощью специальной
утилиты — Менеджера библиотек.

Для включения и отключения окна Менеджера библиотек служит команда

Сервис —

Менеджер библиотек

Вы можете зафиксировать окно Менеджера рядом с любой границей Главного окна сис!
темы. Приемы управления состоянием Менеджера библиотек практически аналогичны
приемам управления состоянием Панели свойств (см. Том I, раздел 1.1 на с. 31).

77.1.

Окно Менеджера библиотек

Окно Менеджера библиотек может содержать несколько вкладок. На первой вкладке —

Библиотеки КОМПАС

— отображается структура Менеджера: списки разделов и биб!

лиотек (рис. 77.1).

Если в разделе имеются подключенные библиотеки, то его пиктограмма отображается
серым цветом, если нет — голубым.

Слева от названия каждой библиотеки находится пиктограмма, характеризующая тип
этой библиотеки:

▼

прикладная библиотека,

▼

библиотека фрагментов,

▼

библиотека моделей.

На остальных вкладках Менеджера отображается содержимое подключенных на данный
момент библиотек фрагментов, моделей и прикладных библиотек, работающих в режи!
ме панели.

Подключенные библиотеки отмечены красной «галочкой».

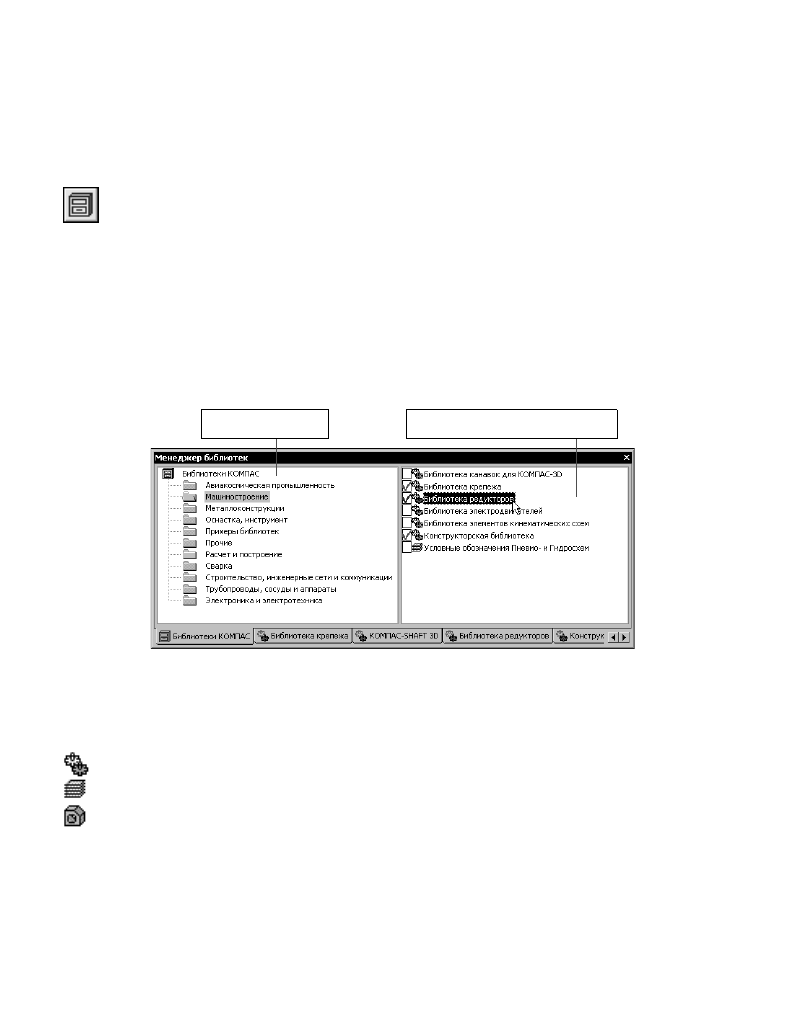

Рис. 77.1. Окно Менеджера библиотек

Область просмотра библиотек,
находящихся в выделенном разделе

Область просмотра
разделов Менеджера

295

Глава 77. Менеджер библиотек

Для работы с Менеджером и с библиотеками предназначены команды контекстных ме!
ню вкладок.

77.2.

Управление Менеджером библиотек

Для управления Менеджером библиотек предназначены команды контекстного меню
области просмотра разделов (рис. 77.1). Эти команды представлены в таблице 77.1.

77.3.

Управление библиотеками

Для управления библиотеками предназначены команды контекстного меню библиотеки,
выделенной в списке (рис. 77.1). Эти команды представлены в таблице 77.2.

Табл. 77.1. Команды управления Менеджером библиотек

Команда

Описание

Добавить
описание

Добавление библиотеки в Менеджер библиотек.

Вид

Настройка внешнего вида панели Менеджера библиотек.

Создать раздел

Создание нового раздела (подраздела) в Менеджере библиотек.

Удалить

Удаление выделенного раздела из Менеджера библиотек. Раздел
удаляется вместе со своими подразделами.

Вставить

Вставить в выделенный раздел Менеджера библиотеку,
находящуюся в буфере обмена

Если буфер обмена пуст, команда недоступна.

* Менеджер библиотек использует собственный механизм буфера обмена,

отличающийся от стандартного буфера Windows.

Обновить
Менеджер
библиотек

Удаление библиотек, файлы которых отсутствуют по заданным для
них путям, и добавление библиотек, указанных в файлах

*.lms

находящихся в подпапке

Sys

главной папки системы

** Команда доступна также в разделе

Сервис

Главного меню КОМПАС!3D.

Очистить
Менеджер
библиотек

Удаление из Менеджера всех библиотек, кроме подключенных на
момент вызова команды.

Табл. 77.2. Команды управления библиотеками

Команда

Описание

Запустить

Запуск библиотеки, выделенной в списке.
Запуск библиотек фрагментов и моделей происходит также при их
подключении.

Часть XIV. Библиотеки 2D

296

Подключить

Подключение библиотеки, выделенной в списке. Подключение
необходимо, чтобы функции библиотеки были доступны
пользователю.
Команда доступна для неподключенных библиотек.
Выбранная библиотека подключается в установленном для нее
режиме. В поле рядом с названием библиотеки появляется красная
«галочка» — признак того, что библиотека подключена.
Для отключения библиотеки повторно вызовите команду

Подключить

. Можно также щелкнуть мышью в поле с красной

«галочкой» рядом с названием библиотеки.

Режим работы

Выбор режима работы библиотеки, выделенной в списке.

Свойства

Настройка свойств библиотеки, выделенной в списке. После
вызова команды на экране появляется настроечный диалог.
Команда доступна для неподключенных библиотек.

Удалить

Удаление библиотеки, выделенной в списке, из Менеджера
библиотек

Вырезать

Удаление библиотеки, выделенной в списке, из Менеджера
библиотек и помещение ее в буфер обмена Менеджера. Вырезание
в буфер очередной библиотеки удаляет его предыдущее
содержимое.

Вставить

Вставка библиотеки из буфера в текущий раздел Менеджера.

Отключить все

Отключение от системы КОМПАС!3D всех подключенных
библиотек.

* Удаление библиотеки означает отключение доступа к ней из Менеджера

библиотек. Никаких действий с файлом библиотеки на диске при этом не
производится.

Табл. 77.2. Команды управления библиотеками

Команда

Описание

297

Глава 78.

Библиотека фрагментов

При работе в КОМПАС!3D вы можете сохранять созданные изображения типовых дета!
лей во фрагментах, а затем вставлять их в новые чертежи. Если во время работы часто
возникает необходимость вставлять в чертежи одни и те же фрагменты, удобно пользо!
ваться

библиотеками фрагментов

. В библиотеках можно упорядоченно хранить различ!

ные типовые фрагменты с произвольными комментариями к ним. Использование биб!
лиотек фрагментов упрощает поиск и вставку в документ готовых изображений.

Каждая библиотека фрагментов представляет собой отдельный файл с расширением

lfr

Фрагменты библиотеки не являются отдельными файлами на диске, а входят составны!
ми частями в единый файл библиотеки. Фрагменты хранятся в виде упорядоченных
списков в подразделах и корневом разделе библиотеки. Имена фрагментов и разделов
библиотеки могут состоять из любых символов, количество фрагментов и разделов не
ограничено.

В стандартный комплект поставки КОМПАС!3D включены некоторые библиотеки фраг!
ментов (например, библиотека технологических обозначений). Для работы с библиоте!
ками фрагментов, не входящими в стандартный комплект поставки системы, требуется
отдельно оплачиваемая лицензия.

Каждая библиотека фрагментов отображается на отдельной вкладке Менеджера библи!
отек (рис. 78.1).

Для настройки внешнего вида вкладки служит команда

Вид

из ее контекстного меню.

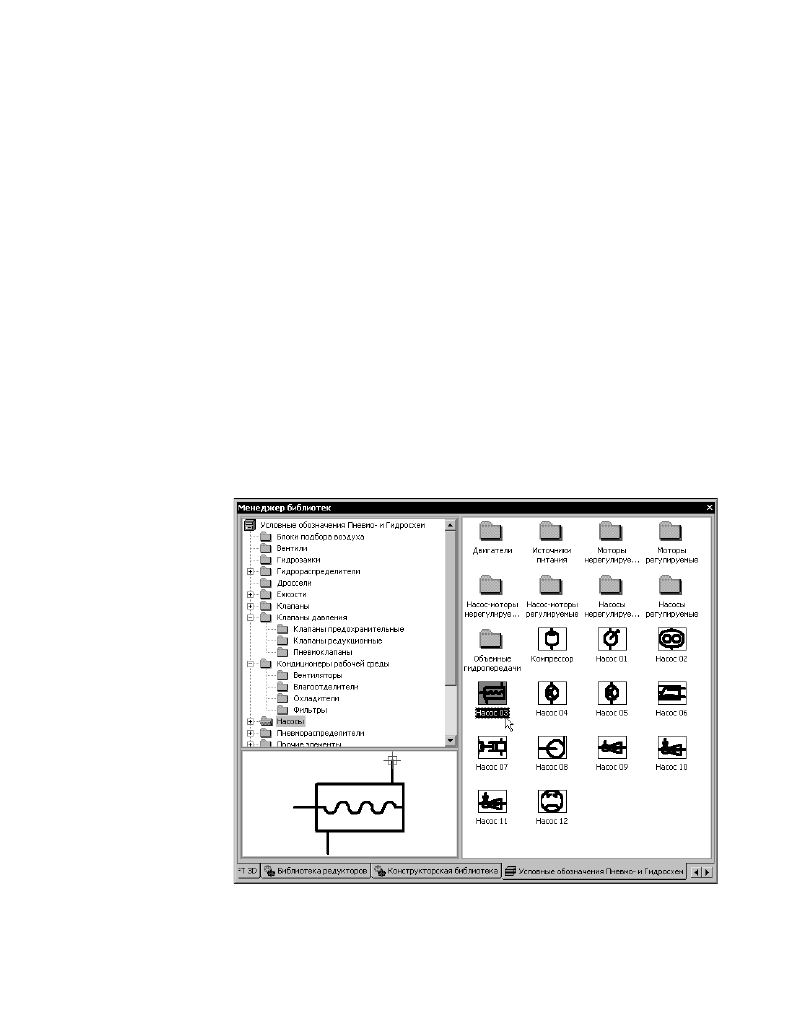

Рис. 78.1. Пример библиотеки фрагментов

Часть XIV. Библиотеки 2D

298

78.1.

Создание библиотеки фрагментов

Чтобы создать новую библиотеку фрагментов, выполните следующие действия.

1. Вызовите из контекстного меню списка разделов Менеджера команду

Добавить

описание — Библиотеки документов

2. В появившемся диалоге введите имя несуществующей библиотеки и подтвердите ее со!

здание.

3. В появившемся диалоге свойств библиотеки введите ее название в Менеджере.

Созданная библиотека появится в списке библиотек текущего раздела Менеджера. Эта
библиотека пока не подключена.

4. Выделите созданную библиотеку и вызовите из контекстного меню команду

Подклю

чить

В окне Менеджера библиотек появится вкладка, соответствующая созданной библиоте!
ке. Эта вкладка пуста, поскольку вновь созданная библиотека еще не содержит фрагмен!
ты.

5. Сформируйте структуру библиотеки с помощью команды

Создать раздел

из контекс!

тного меню вкладки.

6. Включите фрагменты в разделы. Это можно сделать двумя способами:

▼

поместить в библиотеку готовые фрагменты,

▼

создать фрагменты непосредственно в библиотеке.

Если имеются готовые фрагменты, которые будут храниться в библиотеке, выполните
следующие действия.

6.1.

Вызовите из контекстного меню вкладки команду

Добавить фрагмент в библи

отеку...

6.2.

В появившемся диалоге укажите каталог и имя файла (файлов)

*.frw

для включе!

ния в библиотеку.

6.3.

В появившемся диалоге задания имени фрагмента установите имя по умолчанию
(полное или относительное) или введите произвольное имя фрагмента (фрагмен!
тов) в библиотеке.

Выбранные фрагменты будут помещены в текущий раздел библиотеки под задан!
ными именами.

Если готовых фрагментов нет, выполните следующие действия.

6.4.

Вызовите из контекстного меню вкладки команду

Новый фрагмент

6.5.

В появившемся диалоге введите имя фрагмента в библиотеке.

КОМПАС!3D откроет новое окно фрагмента.

6.6.

Создайте изображение, которое будет храниться во фрагменте.

6.7.

Сохраните и закройте фрагмент.

Созданный фрагмент будет помещен в текущий раздел библиотеки.

В дальнейшем, чтобы отредактировать библиотечный фрагмент, выделите его в списке
и вызовите из контекстного меню команду

Редактировать

299

Глава 78. Библиотека фрагментов

Для управления структурой библиотеки служат команды

Удалить

Копировать

Выре

зать

Вставить

контекстного меню. С их помощью вы можете переносить фрагменты

и подразделы между разделами, а также удалять ставшие ненужными разделы и фраг!
менты.

Кроме того, с помощью команд копирования, вырезания и вставки возможен обмен раз!
делами и фрагментами между различными библиотеками фрагментов.

78.2.

Вставка фрагментов из библиотеки

Чтобы вставить фрагмент из библиотеки в текущий графический документ, выполните
следующие действия.

1. Выделите в списке фрагмент, который требуется вставить, и вызовите из контекстного

меню команду

Вставить фрагмент в документ

. Можно также дважды щелкнуть мы!

шью по имени нужного фрагмента.

Система перейдет в режим вставки фрагмента. На Панели свойств появятся элементы
управления вставкой (см. табл. 53.2 на с. 122).

2. Настройте параметры вставки на Панели свойств и укажите базовую точку фрагмента.

3. Выполните необходимое количество вставок и нажмите кнопку

Прервать команду

78.3.

Отключение библиотеки

Если какая!либо из библиотек фрагментов больше не требуется, вызовите из контекс!
тного меню одноименной вкладки команду

Закрыть

. Библиотека будет отключена от

системы КОМПАС!3D.

78.4.

Сервисные функции

При работе с библиотекой фрагментов доступны сервисные функции, вызываемые ко!
мандами контекстного меню вкладки. Эти команды представлены в таблице 78.1.

Часть XIV. Библиотеки 2D

300

Табл. 78.1. Сервисные функции библиотеки

Команда

Описание

Оптимизировать

Оптимизация библиотеки.
При удалении фрагментов из библиотеки размер ее файла на диске
не меняется. Место в файле, на котором хранился удаленный
фрагмент, остается свободным. При последующем создании
фрагмента в этой библиотеке он записывается на свободное место
в файле библиотеки. Если свободного места нет, размер
библиотеки увеличивается.
Случается, что файл библиотеки, содержащей небольшое
количество фрагментов, имеет значительный размер.
Команда

Оптимизировать

служит для приведения размера

файла в соответствие с количеством хранящихся в нем
фрагментов. После вызова команды из файла библиотеки
исключаются свободные участки

При значительном размере файла библиотеки выполнение
команды может занять несколько минут.

Втянуть
внешние ссылки

Копирование в библиотеку всех объектов, существующих в ней в
виде ссылок на файлы:

▼

типов атрибутов из библиотек типов атрибутов,

▼

стилей линий, штриховок, текстов из соответствующих
библиотек,

▼

фрагментов, вставленных внешней ссылкой.

Перечень ссылок можно просмотреть в диалоге информации о
документе

на вкладке

Внешние ссылки

во время

редактирования библиотечного документа.
Связь с библиотеками и файлами!источниками фрагментов после
выполнения команды

Втянуть внешние ссылки

не сохраняется.

Втянутые ссылки исчезают из списка внешних ссылок в диалоге
информации о документе.
Ссылки на библиотеки оформлений (они присутствуют в
документе, если в нем есть объекты спецификации), а также
ссылки сборки на ее компоненты втянуть невозможно. Эти ссылки
остаются в документах, т.е. после вызова команды

Втянуть

внешние ссылки

они по!прежнему отображаются в диалоге

информации о документе. Для корректной работы с
библиотечными документами, ссылающимися на внешние файлы,
необходимо наличие этих файлов по путям, указанным в диалоге
информации о документе.

Сохранить
фрагмент
в файл как...

Сохранение фрагмента библиотеки в отдельном файле на диске.
После вызова команды на экране появляется диалог, в котором
требуется указать каталог и имя файла для записи.

301

Глава 78. Библиотека фрагментов

Сведения

Вывод на экран диалога информации о выбранном фрагменте.

* Оптимизацию библиотеки фрагментов можно сравнить с дефрагментаци!

ей жесткого диска, произведенной в пределах одного файла.

** Для вызова диалога информации служит команда

Файл — Свойства...

Две последние команды доступны только в контекстном меню библиотечного фрагмен!
та.

Табл. 78.1. Сервисные функции библиотеки

Команда

Описание

Аскон КОМПАС-3D. Руководство по библиотекам - часть 70
