Часть XI.

Текстовый редактор

238

1. Вызовите диалог работы со вспомогательными словарями.

2. Нажмите кнопку

Создать

.

3. В появившемся на экране диалоге задайте имя и месторасположение файла словаря.

Файлам словарей автоматически присваиваются расширения dic.

4. Нажмите кнопку

Сохранить

.

Диалог записи файла закроется, а имя созданного словаря появится в списке диалога

Вспомогательные словари

. Опция рядом с именем словаря показывает, используется

ли он при проверке правописания. По умолчанию она включена.

Созданный словарь представляет собой пустой файл. Слова будут добавляться в него
при орфографической проверке (см. раздел 69.5.4 на с. 238).

Если слова добавляются при орфографической проверке, они автоматически вставля!
ются в определенный словарь —

словарь по умолчанию

.

5. Чтобы назначить словарь умолчательным, выделите его имя в списке и нажмите кнопку

По умолчанию

.

6. Нажмите кнопку

ОК

в диалоге

Вспомогательные словари

.

69.5.3. Подключение существующего вспомогательного словаря

Вы можете подключить к системе проверки правописания вспомогательные словари, на!
пример, предоставленные сторонними разработчиками. Чтобы подключить вспомога!
тельный словарь, выполните следующие действия.

1. Вызовите диалог работы со вспомогательными словарями.

2. Нажмите кнопку

Добавить

.

3. В появившемся диалоге выберите файл словаря и нажмите кнопку

Открыть

.

По умолчанию добавленный словарь подключен к системе проверки правописания, то
есть опция слева от его имени в списке диалога

Вспомогательные словари

 включена.

4. Чтобы назначить словарь умолчательным, выделите его имя в списке и нажмите кнопку

По умолчанию

.

5. Нажмите кнопку

ОК

 в диалоге

Вспомогательные словари

.

69.5.4. Добавление слов во вспомогательный словарь

при проверке орфографии

Чтобы добавить проверяемое слово во вспомогательный словарь во время орфографи!
ческой проверки, нажмите кнопку

Добавить

в диалоге

Правописание

.

Добавляемые слова включаются в определенный вспомогательный словарь — словарь
по умолчанию.

Чтобы проверить, какой из вспомогательных словарей является умолчательным или на!
значить умолчательным другой словарь, выполните следующие действия.

Чтобы программа проверки правописания обращалась к вспомогательным словарям,
необходимо выключить опцию

Предлагать только из основного словаря

 в диалоге

настройки параметров правописания (см. табл. 69.2 на с. 231).

239

Глава 69. Проверка правописания

1. Нажмите кнопку

Параметры

 в диалоге

Правописание

 (см. раздел 69.3 на с. 231).

2. В появившемся на экране диалоге

Параметры правописания

 нажмите кнопку

Слова

ри...

На экране появится диалог

Вспомогательные словари

.

Имя умолчательного словаря в списке дополнено строкой «

(по умолчанию)

».

3. Чтобы назначить умолчательным другой словарь, выделите его имя и нажмите кнопку

По умолчанию

. Закройте диалог, нажав кнопку

OK

.

4. Закройте диалог

Параметры правописания

.

240

Глава 70.

Текст в графическом документе

Текстовыми объектами графического документа являются:

надписи,

тексты в составе сложных объектов (размеров и обозначений).

Вы можете задать умолчательные параметры текста на чертеже. Для этого вызовите ко!
манду

Сервис — Параметры... — Текущий чертеж (фрагмент)

.

Выберите пункт

Шрифт по умолчанию

в левой части появившегося диалога. Из списка

в правой части диалога выберите шрифт, который будет по умолчанию использоваться
для всех надписей в текущем документе.

Выберите пункт

Текст на чертеже

в левой части диалога. Элементы управления, поя!

вившиеся в его правой части, позволяют настроить параметры текста. Эти элементы
представлены в таблице 71.2 на с. 255.

Если вы используете одни и те же параметры текста в большинстве графических доку!
ментов, то выполнение соответствующей настройки в каждом документе нерациональ!
но. В этом случае можно сделать так, чтобы все новые документы сразу создавались с
требуемыми параметрами текста.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ

.

Выбирая в левой части диалога пункты

Шрифт по умолчанию

 и

Текст на чертеже

, вы

можете настроить эти параметры для всех новых графических документов так же, как
для текущего документа.

70.1.

Надписи

Чтобы создать произвольный фрагмент текста на чертеже или во фрагменте, вызовите
команду

Инструменты — Ввод текста

.

На Панели свойств появятся элементы, позволяющие настроить размещение надписи.
Эти элементы представлены в таблице 70.1.

Табл. 70.1. Элементы управления размещением надписи на чертеже

Элемент

Описание

Точка привязки

Поля координат точки привязки текста.

Угол наклона

Угол наклона строк текста к горизонтали.

Размещение

Группа переключателей, позволяющая выбрать способ
размещения текста относительно точки привязки (табл. 70.2).

241

Глава 70. Текст в графическом документе

После того, как точка привязки текста указана, система переходит в режим ввода текста:
на экране появляется рамка ввода, изменяется состав Главного меню, а на Панели
свойств появляются вкладки

Формат

 и

Вставка

Введите текст надписи, заканчивая набор каждой строки нажатием клавиши

<Enter>

. По

умолчанию размер рамки ввода не фиксирован, и по мере набора она увеличивается так,
чтобы вмещать текст полностью. При необходимости вы можете зафиксировать либо
ширину, либо ширину и высоту рамки и установить правила размещения текста внутри
нее (см. раздел 70.1.2 на с. 242).

При вводе текста на чертеже вы можете использовать все приемы, описанные в главе 68,
за исключением вставки вертикально текста и иллюстраций.

Чтобы зафиксировать надпись, нажмите кнопку

Создать объект

.

70.1.1.

Редактирование положения и текста надписи

Существует два способа изменения положения надписи:

редактирование характерных точек,

настройка параметров размещения.

В отличие от геометрических объектов, надпись имеет характерные точки не одного, а
двух типов. Их описание приведено в таблице 70.3.

Табл. 70.2. Способы размещения текста относительно точки привязки

Способ

Описание

Справа

Текст располагается с правой стороны от точки привязки. С этой
точкой совпадает крайняя левая точка первой текстовой строки.

По центру

Текст располагается симметрично относительно точки привязки. С
этой точкой совпадает центральная точка первой текстовой строки.

Слева

Текст располагается с левой стороны от точки привязки. С этой
точкой совпадает крайняя правая точка первой текстовой строки.

За один вызов команды

Ввод текста

 вы можете создать несколько надписей с одина!

ковыми параметрами размещения. Закончив ввод первой надписи, переместите курсор
за пределы рамки ввода и нажмите левую кнопку мыши. Предыдущая надпись автома!
тически зафиксируется, а в указанном вами месте откроется новая рамка ввода.

Табл. 70.3. Типы характерных точек надписи

Вид курсора
при подводе его
к характерной точке

Назначение

Перемещение надписи. Характерная точка данного типа совпадает
с точкой привязки надписи.

Часть XI.

Текстовый редактор

242

Активизация и перемещение характерных точек выполняются обычным образом
(см. Том I, раздел 30.2 на с. 325).

Чтобы настроить параметры размещения надписи, выполните следующие действия.

1. Войдите в режим редактирования надписи. Для этого дважды щелкните на ней мышью.

2. Вызовите из контекстного меню команду

Редактировать размещение

. На Панели

свойств появятся элементы управления размещением надписи (табл. 70.1 на с. 240).

3. Измените необходимые параметры размещения надписи.

4. Подтвердите сделанные изменения, нажав кнопку

Создать объект

.

Чтобы изменить текст надписи, войдите в режим ее редактирования. Исправьте текст
или измените его параметры. Затем подтвердите сделанные изменения.

Кроме того, к надписям можно применять следующие команды редактирования:

Сдвиг

 (см. Том I, главу 32),

Поворот

 (см. Том I, раздел 34.1 на с. 342),

Симметрия

 (см. Том I, раздел 34.3 на с. 344),

Копирование

 (см. Том I, главу 36).

70.1.2. Формат надписей на чертеже

Чтобы задать параметры размещения и стиль надписи на чертеже или во фрагменте, вы!
зовите команду

Параметры форматирования

.

На экране появится диалог форматирования текста (рис. 70.1). Элементы управления
этого диалога приведены в табл. 70.4.

Поворот надписи вокруг точки привязки. Количество характерных
точек данного типа зависит от способа размещения надписи
относительно точки привязки (табл. 70.2 на с. 241).

Табл. 70.3. Типы характерных точек надписи

Вид курсора
при подводе его
к характерной точке

Назначение

243

Глава 70. Текст в графическом документе

Рис. 70.1.  Диалог форматирования текста

Табл. 70.4. Диалог форматирования текста

Элемент

Описание

Стиль всего текста
по умолчанию

Поле, содержащее название стиля текста, применяемого по
умолчанию для надписей на чертеже.

Изменить

Кнопка, позволяющая выбрать стиль для текущей надписи. После
ее нажатия на экране появится диалог выбора стиля текста
(табл. 68.4 на с. 209).
При назначении другого стиля весь текст текущей надписи будет
переформатирован в соответствии с новым стилем. Остальные
надписи на чертеже не изменятся.
Если требуется использовать разные стили для разных частей
надписи, используйте команду

Стиль

 (см. раздел 68.6.1 на с. 208).

Отформатировать отдельные части надписи можно также с
помощью команд

Абзац

 и

Шрифт

(см. разделы 68.5.1 на с. 204 и

68.1 на с. 201).

Высота

,

Ширина

Поля для ввода габаритов прямоугольной области,
ограничивающей текст (рамки ввода).
Доступны при активизации переключателей

Изменение сужения

текста

 (или

Форматирование строк

) и

Изменение шага строк



в группах

Отслеживание размеров по горизонтали

 и

Отслеживание размеров по вертикали

соответственно.

Отслеживание
размеров
по горизонтали/
вертикали

Группы переключателей, позволяющие установить способ
расположения текста внутри рамки ввода. Эти способы подробно
описаны в таблицах 70.5 и 70.6.

Часть XI.

Текстовый редактор

244

70.2.

Тексты, входящие в состав сложных объектов

При вводе надписей, входящих в состав размеров и обозначений, доступны основные
возможности форматирования текста и вставки объектов.

Сами команды форматирования и вставки выполняются обычным образом
(см. главу 68). Различия имеются только в способах доступа к ним.

При вводе надписей, входящих в состав обозначений, команды вставки и форматирова!
ния можно вызвать теми же способами, как и при вводе надписей — с помощью Глав!
ного меню, Инструментальных панелей и переключателей Панели свойств.

При вводе размерных надписей доступ к командам вставки и форматирования осущест!
вляется с помощью разделов

Вставка

 и

Формат

 в меню диалога ввода надписи

(см. Том I, рис. 23.4 на с. 187).

70.3.

Ссылки

Ссылка

— это текст, ассоциативно связанный с каким!либо другим объектом, содержа!

щим текст. Объект, с которым связана ссылка, называется

источником

 ссылки.

При использовании одного и того же источника содержимое ссылки может быть различ!
ным: текст источника, номер листа, на котором он расположен и др.

Табл. 70.5. Отслеживание размеров по горизонтали

Способ

Описание

Перенос
правой границы

Правая граница рамки ввода перемещается, отслеживая длину
вводимых строк. Переход к новой строке возможен только по
нажатию клавиши

<Enter>

.

Изменение
сужения текста

Правая граница рамки ввода жестко фиксируется. Подгонка длины
строки к ширине рамки выполняется путем изменения сужения
символов. Переход к новой строке возможен только по нажатию
клавиши

<Enter>

.

Форматирование
строк

Правая граница рамки ввода жестко фиксируется. Перенос текста
со строки на строку выполняется автоматически.

Табл. 70.6. Отслеживание размеров по вертикали

Способ

Описание

Перенос нижней
границы

Нижняя граница рамки ввода перемещается, отслеживая
вертикальный размер текстового фрагмента.

Изменение
шага строк

Нижняя граница рамки ввода жестко фиксируется. Подгонка
общей высоты текста к высоте рамки выполняется путем
уменьшения шага строк.

245

Глава 70. Текст в графическом документе

Благодаря наличию ассоциативной связи между ссылкой и источником содержимое
ссылки автоматически изменяется при изменении источника.

Например, знак маркировки может содержать ссылку на номер пункта технических тре!
бований, указывающий способ и шрифт маркировки. При смене номера пункта (в ре!
зультате удаления или добавления пунктов перед ним) ссылка обновляется. Благодаря
этому знак маркировки всегда будет содержать правильный номер пункта техтребова!
ний.

В КОМПАС!3D возможно формирование ссылок между текстовыми объектами, находя!
щимися в одном и том же графическом документе.

Ссылки можно включать в следующие текстовые объекты:

технические требования,

текст на чертеже,

ячейки таблицы на чертеже,

надписи в обозначениях,

ячейки основной надписи.

Источниками могут служить следующие объекты:

объекты оформления (обозначение базы, стрелка взгляда, обозначение позиции и т.п.),

текст на чертеже,

вид,

пункт технических требований.

Ссылки выделяются на чертеже синим цветом.

Пока связь между ссылкой и ее источником сохраняется, редактирование содержимого
ссылки невозможно: оно всегда соответствует тексту источника или зоне его располо!
жения. При удалении источника ссылки связь между ним и ссылкой разрывается. Ссыл!
ки с разорванной связью отображаются красным цветом. Автоматическое восстановле!
ние ссылки возможно только путем отмены удаления объекта!источника с помощью
команды

Редактор — Отменить

. Если отменить удаление уже нельзя, то потребуется

создать объект!источник заново и отредактировать (см. раздел 70.3.3 на с. 249) ссылку.

При необходимости вы можете принудительно удалить связь между ссылкой и ее источ!
ником (см. раздел 70.3.4 на с. 250).

Синий и красный цвета применяются только для отображения ссылок, расположенных в
текущем слое фрагмента или в текущем слое текущего вида чертежа. Ссылки, находя!
щиеся в других видимых видах и слоях, не выделяются. Они отображаются теми же цве!
тами, что и остальные объекты этих видов и слоев. Для печати надписей, содержащих
ссылки, используются цвета, заданные при настройке параметров вывода.

Создание ссылок на зоны невозможно во фрагментах, а также в чертежах при отключен!
ном разбиении на зоны.

Часть XI.

Текстовый редактор

246

70.3.1. Создание

Чтобы вставить в текст ссылку, вызовите команду

Вставка — Ссылка

.

На экране появится диалог, показанный на рис. 70.2. Настройте параметры ссылки, ис!
пользуя элементы управления этого диалога (табл. 70.7) и нажмите кнопку

ОК

 для

вставки ссылки в текст.

В результате создания в чертеже объектов оформления (стрелок взгляда, линий разре!
за/сечения и обозначений выносных элементов) в нем автоматически формируются ви!
ды, обозначения которых содержат ссылки на соответствующие объекты оформления.
В свою очередь, при создании и редактировании указанных объектов оформления мож!
но включить автоматическое добавление в обозначение этих объектов ссылок на номер
листа и/или обозначение зоны, где расположен соответствующий вид.
Подробно об ассоциативной связи между обозначением вида и обозначением объекта
оформления рассказано в разделе 45.5.2 на с. 40.

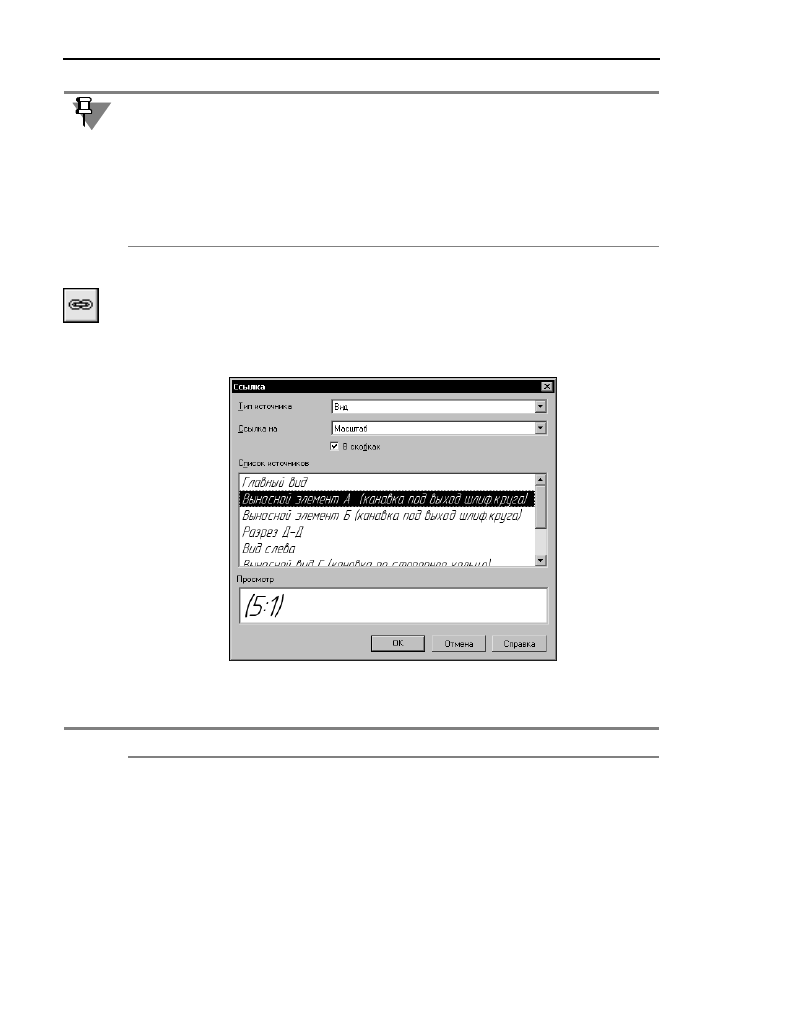

Рис. 70.2.  Диалог настройки ссылки

Табл. 70.7. Диалог настройки ссылки

Элемент

Описание

Тип источника

Список, позволяющий выбрать тип объекта!источника ссылки.

247

Глава 70. Текст в графическом документе

Ссылка на

Список, позволяющий указать, что будет содержимым ссылки.
Набор вариантов содержимого ссылки зависит от типа источника.
Для большинства источников возможна ссылка на текст,
обозначение зоны и номер листа.
Если тип источника —

Вид

, то создание ссылок имеет

определенные особенности (табл. 70.8).
Если источник размещается в нескольких зонах, то при создании
ссылки на обозначение зоны местоположением источника
считается только одна из зон (табл. 70.9).

В скобках

Опция, позволяющая заключить содержимое ссылки в скобки.

Список
источников

Список, в котором отображаются тексты всех имеющихся в
документе источников выбранного типа. Чтобы указать нужный
источник, выделите его текст в списке. Выбранный источник
выделяется также в окне графического документа (кроме пунктов
технических требований).

Просмотр

В этом поле отображается создаваемая ссылка в том виде, в каком
она будет вставлена в текст.
Если формирование ссылки с заданными параметрами
невозможно (например, при попытке создать ссылку на
обозначение зоны во фрагменте), то поле

Просмотр

 пусто, а

кнопка

ОК

 недоступна.

Табл. 70.7. Диалог настройки ссылки

Элемент

Описание

Табл. 70.8. Варианты содержимого ссылки на вид чертежа

Вариант содержимого
ссылки

Описание

Масштаб

Содержимое ссылки — текущий масштаб вида.

Развернуто

Содержимое ссылки — знак «развернуто». Создание ссылки
возможно:

если вид неассоциативный, то всегда,

если вид ассоциативный

*

, то при следующих условиях:

для разреза/сечения и выносного элемента: если в
опорном виде изображена развертка листовой детали;

для вида по стрелке: если в нем изображена развертка
листовой детали.

Часть XI.

Текстовый редактор

248

Повернуто

Содержимое ссылки — знак «повернуто». Создание ссылки
возможно:

если вид неассоциативный, то всегда,

если вид ассоциативный, то при условии, что угол поворота,
заданный на вкладке

Параметры

, отличен от нуля

**

.

Повернуто на угол

Содержимое ссылки — знак «повернуто» и текущий угол
поворота вида. Условия, при которых возможно создание
ссылки — такие же, как для предыдущего варианта.

* Об ассоциативных видах рассказано в Части VII.

** Если поворот вида обусловлен наличием проекционной связи с его

опорным видом (на вкладке

Параметры

 активен переключатель

Про

екционная связь

), то создание ссылки, содержащей угол поворота,

невозможно.

Табл. 70.8. Варианты содержимого ссылки на вид чертежа

Вариант содержимого
ссылки

Описание

Табл. 70.9. Определение зоны, в которой расположен источник ссылки

Тип источника

Зоной размещения считается

Обозначение базы

Зона, в которой расположена точка соединения
рамки и линии!выноски.

Линия разреза

Зона, в которой расположена точка привязки буквы,
обозначающей первую стрелку направления взгляда.

Стрелка взгляда

Зона, в которой расположена точка привязки буквы,
обозначающей стрелку.

Фигурная скобка

Точка привязки текста; если текст на полке, то точка
начала полки.

Текст

Зона, в которой расположена точка привязки текста.

Марка координационной оси

Зона, в которой расположена марка. Если включено
отображение обеих марок оси, то — зона, в которой
расположена первая марка.

249

Глава 70. Текст в графическом документе

Сделать «ссылку на ссылку» невозможно.

Например, при создании ссылки на текст (назовем ее «ссылкой 2») в качестве источника
выбран объект, содержащий ссылку на текст другого объекта (назовем ее «ссылкой 1»).
Текст указанного источника отображается в поле

Просмотр

 диалога настройки ссылки.

При этом ссылка, входящая в состав источника — ссылка 1 — выделена синим цветом.
После нажатия кнопки

ОК

 создается ссылка 2, содержащая весь текст указанного источ!

ника, кроме ссылки 1.

Таким образом, если весь текст объекта — это ссылка, то ссылка на текст такого объекта
получается пустой. При добавлении в текст объекта символов, не являющихся ссылками,
они передаются в ссылку на него.

70.3.2. Обновление

Обновление ссылки

— повторное формирование содержимого существующей ссылки.

Обновление ссылок производится автоматически после выполнения пользователем лю!
бых действий, приводящих к изменению текста объекта!источника (для ссылок, содер!
жащих текст) или положения объекта!источника (для ссылок, содержащих обозначения
зон). Кроме того, все ссылки безусловно обновляются при открытии и закрытии доку!
мента, а также при переходе в режим предварительного просмотра.

70.3.3. Редактирование

Редактирование ссылки

— это изменение ее параметров. Чтобы отредактировать ссыл!

ку, выполните следующие действия.

1. Войдите в режим редактирования текста, содержащего ссылку.

2. Установите курсор мыши на ссылку и вызовите из контекстного меню команду

Редак

тировать ссылку...

На экране появится тот же диалог, что и при создании ссылки (см. рис. 70.2 на с. 246 и
табл. 70.7).

3. Внесите необходимые изменения и закройте диалог, нажав кнопку

ОК

.

4. Подтвердите редактирование текста.

Выносной элемент,
Обозначение позиции,
Линиявыноска,
Обозначение узла,
Обозначение узла в сечении,
Марка/позиционное
обозначение с линией
выноской

Зона, в которой расположена точка начала полки.

Табл. 70.9. Определение зоны, в которой расположен источник ссылки

Тип источника

Зоной размещения считается

Часть XI.

Текстовый редактор

250

70.3.4. Разрушение

Разрушение ссылки

 — удаление связи между ссылкой и ее источником. В результате

разрушения содержимое ссылки становится обычным текстом, который можно редакти!
ровать вручную. Обновление разрушенной ссылки становится невозможным.

Чтобы разрушить ссылку, выполните следующие действия.

1. Войдите в режим редактирования текста, содержащего ссылку.

2. Установите курсор мыши на ссылку и вызовите из контекстного меню команду

Разру

шить ссылку

.

3. Подтвердите редактирование текста.

251

Глава 71.

Создание текстового документа

Файл текстового документа КОМПАС!3D имеет расширение

kdw

. Текстовый документ

обычно состоит из нескольких листов. Кроме того, возможно наличие дополнительных
листов в начале и в конце документа.

Помимо собственно текста, каждый лист текстового документа содержит основную над!
пись. Неотъемлемой характеристикой текстового документа является его формат.

Вы можете выбрать тип основной надписи для первого листа текстового документа, чет!
ного и нечетного листов, а также для каждого из дополнительных листов. Настройка
формата распространяется на все листы документа.

Основная надпись текстового документа показывается или не показывается на экране в
зависимости от режима отображения документа.

71.1.

Режим отображения

Существует два режима отображения текстового документа:

обычный,

режим разметки страниц.

Переключение между обычным режимом и режимом разметки страниц производится с
помощью одноименных команд, расположенных в меню

Сервис

. Можно также восполь!

зоваться кнопками на панели

Вид

.

Сразу после создания текстовый документ отображается в обычном режиме: вы видите
в окне документа белое поле с изображенной на нем пунктирной прямоугольной
рамкой — границей области ввода текста (рис. 71.1, а).

В режиме разметки страниц на экране отображается также рамка и основная надпись
каждого листа (рис. 71.1, б). Иначе говоря, в режиме разметки документ показывается в
том виде, в каком он будет напечатан на бумаге.

а)

б)

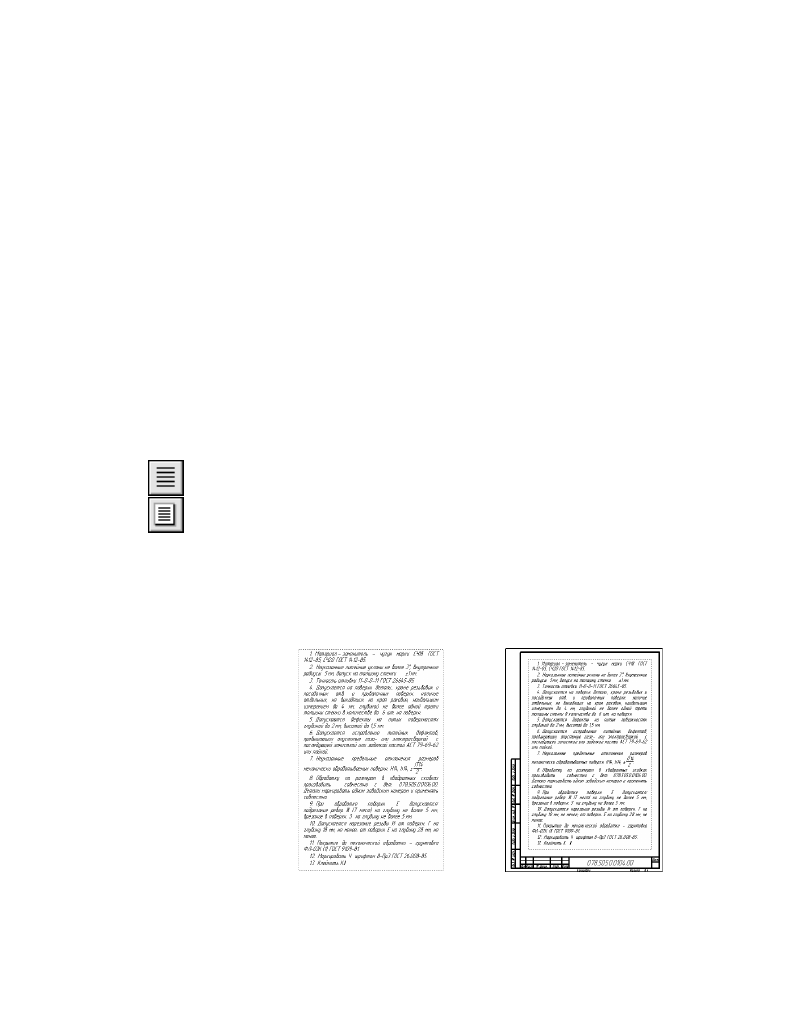

Рис. 71.1.  Отображение одной и той же страницы документа:

а) в нормальном режиме, б) в режиме разметки страниц

Часть XI.

Текстовый редактор

252

Текст документа можно вводить как в обычном режиме, так и в режиме разметки.

71.2.

Основная надпись и формат

Основная надпись является одним из элементов

оформления

 текстового документа. В

оформление также входят внешняя и внутренняя рамки. Кроме того, в оформлении тек!
стового документа хранятся размеры полей текста — расстояния от внутренней рамки
до границ текста.

Оформления, поставляемые с КОМПАС!3D, хранятся в библиотеках — файлах

*.lyt

, рас!

положенных в подкаталоге

\Sys

 главного каталога системы. Основная библиотека офор!

млений, использующаяся при создании документов, —

graphic.lyt

. Возможно также

формирование пользовательских библиотек оформлений.

Благодаря тому, что каждому листу документа присвоено оформление, вам не нужно
вычерчивать рамку и таблицу основной надписи.

По умолчанию первый лист текстового документа, созданного без шаблона (см. Том I,
раздел 4.6 на с. 58), имеет оформление

Текстовый конструкторский документ. Первый

лист. ГОСТ 2.10468

. Четный и нечетный листы имеют оформление

Текстовый конструк

торский документ. Последующий лист. ГОСТ 2.10468

. Формат текстового документа по

умолчанию — А4.

Текстовый документ, созданный по шаблону, имеет оформления и формат листов, со!
ответствующие шаблону.

Вне зависимости от способа создания документа вы в любой момент можете изменить
его оформления его листов и формат.

Чтобы присвоить листам текущего текстового документа другие оформления, выполни!
те следующие действия.

1. Вызовите команду

Сервис — Параметры... — Текущий текстовый документ — Па

раметры листа — Оформление

.

В правой части появившегося диалога отображаются названия оформлений, присвоен!
ных листам, и имена библиотек, содержащих эти оформления.

2. Чтобы выбрать для листа другую библиотеку оформлений, нажмите кнопку

Библиоте

ки...

.

3. Чтобы присвоить листу оформление, разверните список

Название

 и выберите нужное

оформление.

После закрытия диалога кнопкой

ОК

 листы документа получат выбранные оформления.

Оформления отображаются на экране только в режиме разметки (см. раздел 71.1 на
с. 251).

Чтобы изменить формат текущего текстового документа, выполните следующие дейс!
твия.

1. Вызовите команду

Сервис — Параметры... — Текущий текстовый документ — Па

раметры листа — Формат

.

В правой части появившегося диалога отображаются элементы управления, позволяю!
щие установить формат.

253

Глава 71. Создание текстового документа

2. Если документ должен иметь

Стандартный

 формат, включите соответствующую оп!

цию и выберите

обозначение

 формата, установите его

кратность

 и

ориентацию

.

3. Если размеры листов должны отличаться от предусмотренных стандартом, включите оп!

цию

Пользовательский

 и введите

высоту

 и

ширину

 листа.

После закрытия диалога кнопкой

ОК

 изображение документа на экране изменится в со!

ответствии с установленным форматом.

Если вы используете одни и те же оформления и формат для большинства текстовых
документов, то выполнение соответствующей настройки в каждом документе нерацио!
нально. В этом случае можно сделать так, чтобы все новые документы сразу создава!
лись с требуемыми параметрами.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Тексто

вый документ — Параметры листа

.

Выбирая в левой части диалога пункты

Формат

 и

Оформление

, вы можете настроить

эти параметры для всех новых (будущих) текстовых документов так же, как для текущего
документа.

Чтобы заполнить основную надпись текстового документа, переключите его в режим
разметки и дважды щелкните мышью по таблице основной надписи. Система перейдет
в режим заполнения основной надписи документа. Приемы работы в этом режиме и вы!
ход из него описаны в разделе 44.1 на с. 31.

Сведения, введенные в ячейки типа

Общий для документа

, автоматически передаются

в другие ячейки этого на типа (в том числе на других листах). Типы ячеек задаются при
настройке основных надписей, входящих в оформления листов. Например, в оформле!
ниях, поставляемых вместе с системой, основные надписи настроены так, что обозначе!
ние изделия, введенное одном из листов, передается в ячейки

Обозначение

 основных

надписей на всех остальных листах.

Различающуюся информацию необходимо ввести на каждом листе.

Графы

Количество листов

 и

Номер листа

 заполняются автоматически и недоступны для

редактирования. Вы можете задать предопределенное количество листов, а также от!
ключить автоопределение номера листа. Эта настройка производится для текстового до!
кумента точно так же, как для чертежа, см. раздел 43.5 на с. 29.

71.3.

Дополнительные листы

Текстовый документ КОМПАС!3D может иметь дополнительные листы в начале и в кон!
це. Эта возможность позволяет, например, создавать и хранить вместе с самим докумен!
том его титульный лист и лист регистрации изменений.

Для управления дополнительными листами текущего текстового документа служит диа!
лог, вызываемый командой

Сервис – Параметры... – Текущий текстовый документ

– Параметры листа – Дополнительные листы

.

Чтобы выйти из режима заполнения основной надписи в текстовом документе, можно
щелкнуть мышью в любом месте за пределами таблицы основной надписи.















содержание      ..     65      66      67      68     ..
