Часть XI.

Текстовый редактор

206

Некоторые параметры абзаца можно настроить по отдельности, пользуясь элементами
инструментальной панели

Форматирование

 или вкладки

Форматирование

 Панели

свойств (рис. 68.2, 68.3 на с. 202).

После установки параметров абзаца закройте диалог. Текущий и вводимые после него
абзацы будут оформлены и выровнены в соответствии со сделанной настройкой.

Если перед вызовом команды имелись выделенные абзацы текста, то действие настроек
форматирования распространяется только на эти абзацы.

68.5.2. Смена регистра символов

Если вы забыли своевременно переключить регистр (т.е. ввели несколько букв заглав!
ными вместо строчных или наоборот), выделите ошибочно набранный фрагмент и вы!
звать команду

Перевести в верхний регистр

 или

Перевести в нижний регистр

.

68.5.3. Переключение на латинские символы или кириллицу

При вводе смешанного текста, в котором встречаются слова как на русском, так и на дру!
гих языках (набираемые латинскими буквами), можно легко ошибиться — набрать не!
сколько слов не теми символами. В текстовом процессоре КОМПАС!3D предусмотрены
команды для перевода символов из кириллицы в латинский алфавит и наоборот.

Для такого перевода следует выделить нужный фрагмент текста и вызвать команду

Пе

ревести в русский регистр

 или

Перевести в латинский регистр

.

Табл. 68.3. Способы выравнивания абзацев

Способ

Описание

Влево

Все строки абзаца начинаются строго у левой границы текста

*

Концы строк при этом не выравниваются.

* Положение начала первой строки абзаца задается значением красной

строки (см. рис. 68.5).

Вправо

Все строки абзаца заканчиваются строго у правой границы текста.
Начала строк при этом не выравниваются. Типичный пример
выравнивания текста вправо — адрес и дата в письмах.

По центру

Текст абзаца располагается симметрично относительно границ
текста. Этот способ выравнивания обычно применяется к
заголовкам.

По всей ширине

Строки абзаца начинаются у левой границы текста

*

, а

заканчиваются у правой границы. Растяжение строк происходит за
счет автоматического увеличения ширины пробелов. Этот способ
выравнивания наиболее часто применяется к основному тексту
документа.

207

Глава 68. Общие приемы работы

68.6.

Стили текста

Как уже говорилось выше, стиль текста — это совокупность параметров абзацев и
шрифта. Стиль текста полностью определяет его внешний вид.

Конечно, можно форматировать каждый абзац текста по отдельности, изменяя различ!
ные параметры. Но вряд ли это целесообразно при создании больших многостраничных
текстовых документов с заранее известными требованиями к оформлению. Для таких
документов удобнее всего использовать готовый набор стилей, включающий стили
обычного текста документа, ячейки таблицы, заголовка раздела, таблицы и т.п.

Для чертежей могут использоваться свои специфические текстовые стили (такие как
текст на чертеже, текст в размерных надписях, на полках линий!выносок, текст в техни!
ческих требованиях и т.п.).

В состав дистрибутива КОМПАС!3D входят готовые (системные) стили для создания тек!
стового документа и для ввода текста и специальных обозначений на чертеже. Кроме то!
го, вы можете создавать собственные стили, при необходимости используя системные
стили в качестве прототипа.

Стили текстов могут храниться:

непосредственно в текстовых документах (локальные стили),

в библиотеках стилей (внешние стили),

в наборах стилей.

Каждая библиотека стилей хранится в отдельном файле с расширением

lts

. Использова!

ние стилей из библиотек возможно, если во время работы есть доступ к файлам этих
библиотек (в том числе и по локальной сети).

Наборы стилей хранятся в конфигурационном файле

*.cfg

. После применения стиля из

набора он копируется в документ, т.е. становится локальным стилем.

Преобразование будет выполнено в соответствии с клавиатурной раскладкой символов,
поддерживаемой установленным на вашем компьютере драйвером клавиатуры.

Команды перевода символов в верхний/нижний и в русский/латинский регистры не вхо!
дят в умолчательный состав меню и инструментальных панелей. Чтобы ими можно было
воспользоваться, необходимо настроить интерфейс системы (см. Том I, раздел 1.4.2 на
с. 39) так, чтобы соответствующие кнопки
отображались на экране. Любую команду
можно вызвать и без использования кнопок — нажав специальную клавиатурную ком!
бинацию. Настройку сочетаний клавиш для вызова команд см. в Томе I, разделе 1.4.3 на
с. 40.

Внешние (библиотечные) стили, использованные при создании текстового документа, не
сохраняются в этом документе. Поэтому при передаче документа на другое рабочее мес!
то или на другое предприятие необходимо передать вместе с ним и нужные библиотеки
стилей.

Часть XI.

Текстовый редактор

208

Использование стилей при создании и оформлении текстовых документов и чертежей
имеет ряд несомненных преимуществ перед раздельным форматированием, поскольку
обеспечивает:

Единство оформления всей документации в строгом соответствии с требованиями ЕСКД
или другими требованиями (стандарты предприятия, отрасли и т.п.).

Сокращение времени на оформление документации.

Сокращение времени на корректировку оформления каких!либо элементов документа!
ции. Например, для изменения шрифта во всех заголовках достаточно отредактировать
стиль, применявшийся для создания этих заголовков, а не форматировать каждый заго!
ловок отдельно.

Возможно задание так называемого расширенного стиля текста, в котором дополни!
тельно определяются параметры текста (высота шрифта, коэффициент сужения и шаг
строк) для первых трех строк в ячейке таблицы.

Расширенный стиль текста используется в основном для описания различных случаев
ввода текста в графы основных надписей документа (в ячейки таблицы с фиксирован!
ными габаритами). При этом можно указывать, какими будут параметры текста при вво!
де в графу одной, двух или трех строк. При вводе в графу большего, чем три, количества
строк используются настройки обычного (не расширенного) стиля текста.

68.6.1. Выбор текущего стиля текста

Название текущего стиля текста отображается в поле

Стиль текста

 (рис. 68.6).

Если выделено несколько абзацев, оформленных различными стилями, то поле пусто.

Если параметры абзаца или шрифта у выделенного текста (или какой!либо его части) от!
личаются от установленных в стиле, то перед названием стиля в поле

Стиль текста

отображается «звездочка». Чтобы устранить несоответствия, т.е. привести параметры
текста к стилевым, следует нажать комбинацию клавиш

<Ctrl> + <Пробел>

 или повторно

применить к абзацу (абзацам) прежний стиль.

Чтобы выбрать стиль для текущего или выделенных абзацев, выполните следующие
действия.

1. Раскройте список стилей, нажав кнопку со стрелкой в правой части поля

Стиль текста

.

В списке отображаются названия системных стилей текста, доступных в активном доку!
менте.

2. Выберите из списка нужный стиль.

Текущий или выделенные абзацы будут переформатированы в соответствии с выбран!
ным стилем.

Рис. 68.6.  Поле

Стиль текста

 на Панели свойств

209

Глава 68. Общие приемы работы

Если к тексту требуется применить не системный стиль, а стиль из внешней библиотеки
или создать и использовать новый стиль, выберите в списке стилей строку

Другой

стиль...

 или вызовите команду вызовите команду

Стиль текста

.

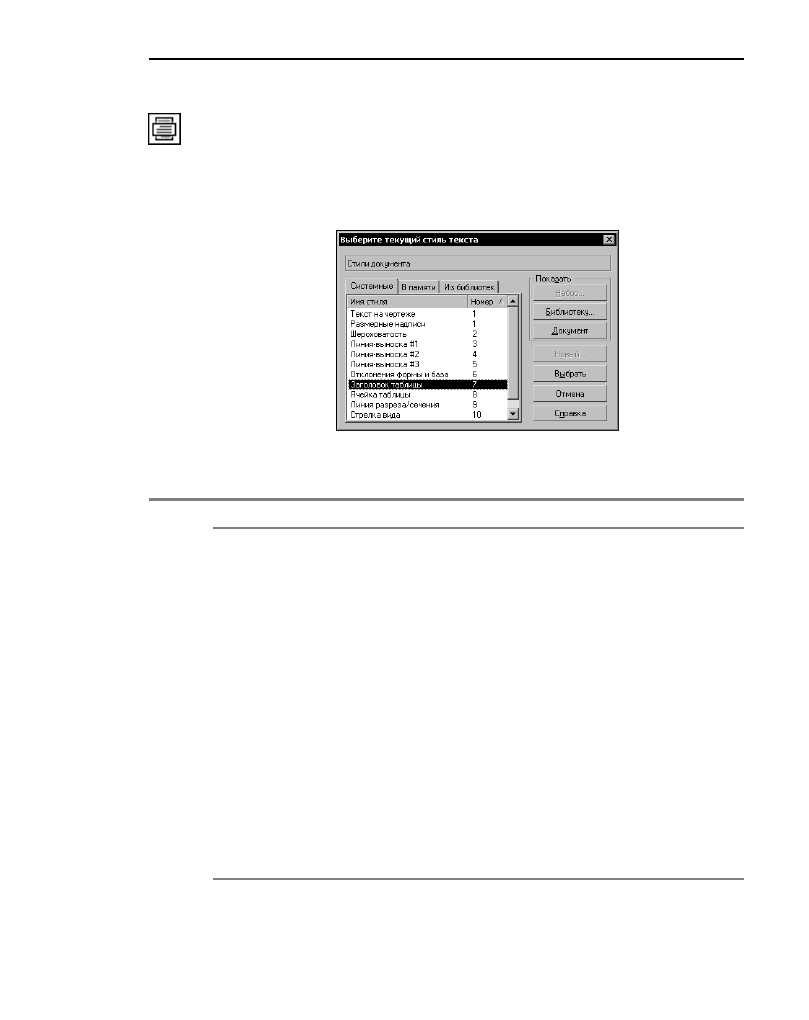

На экране появится диалог выбора стиля текста (рис. 68.7). На вкладках диалога отобра!
жаются списки стилей. Стили в списках могут быть отсортированы по именам или по но!
мерам. Чтобы изменить сортировку, щелкните мышью по заголовку нужного столбца.

Элементы управления диалога выбора стиля текста представлены в таблице 68.4.

Рис. 68.7.  Диалог выбора стиля текста

Табл. 68.4. Диалог выбора стиля текста

Элемент

Описание

Системные

В поле этой вкладки отображается список системных стилей.Они
доступны в любом документе КОМПАС!3D.

В памяти

В поле этой вкладки отображается список стилей, хранящихся
внутри текущего документа. Они могут быть созданы
непосредственно в документе или взяты из набора.

Из библиотек

В поле этой вкладки отображается список стилей текста, взятых из
внешних библиотек стилей.

Показать

Группа кнопок, служащая для просмотра списков стилей
(см. табл. 68.5).

Новый

Эта кнопка доступна, если активна вкладка

В памяти

, т.е. при

просмотре стилей, находящихся в текущем документе или наборе.
Она позволяет создать новый стиль текста, который будет
храниться внутри текущего документа или в наборе.

Выбрать

Позволяет назначить абзацу стиль, выделенный в списке. Чтобы
выбрать стиль, можно также дважды щелкнуть мышью на его
названии. Диалог выбора стиля закроется.

Часть XI.

Текстовый редактор

210

68.7.

Символы форматирования

Специальные символы форматирования — символы табуляции, пробела и маркера кон!
ца абзаца. Они не выводятся на печать и служат для удобства управления текстом.

Символ табуляции вставляется в текст при нажатии клавиши

<Tab>

Символ пробела — точка в середине высоты строки, появляющаяся при нажатии на кла!
вишу пробела.

Маркер конца абзаца — специальный символ, несколько похожий на изображение нот!
ного знака. Он вставляется в текст при нажатии клавиши

<Enter>

 и обозначает конец вве!

денного абзаца. Дальнейший ввод текста будет производиться в новом абзаце.

Управление отображением описанных служебных символов производится командой

Символы форматирования

.

68.8.

Поиск и замена текста

Текстовый процессор КОМПАС!3D предоставляет возможность автоматизированного
поиска и замены фрагментов текста. Искать и заменять можно отдельные символы, сло!
ва или произвольную часть строки (подстроку).

68.8.1. Поиск текста

Чтобы найти подстроку, вызовите команду

Найти...

.

На экране появится диалог (рис. 68.8), в котором следует ввести искомый текст и задать
критерии поиска.

Элементы управления этого диалога представлены в таблице 68.6.

Табл. 68.5. Кнопки для просмотра групп стилей

Кнопка

Описание

Набор

Нажмите эту кнопку для просмотра стилей, хранящихся в
созданном ранее наборе. Содержимое выбранного набора
отображается на вкладке

В памяти

.

Библиотеки

Нажмите эту кнопку для открытия внешней библиотеки и
просмотра стилей, хранящихся в ней. Содержимое выбранной
библиотеки отображается на вкладке

Из библиотек

.

Документ

Нажмите эту кнопку для просмотра системных стилей. Они
отображаются на вкладке

Системные

.

211

Глава 68. Общие приемы работы

Чтобы начать поиск, нажмите кнопку

OK

. Найденная подстрока выделяется, а поиск ос!

танавливается. Чтобы продолжить поиск с теми же параметрами, вызовите команду

Редактор — Продолжить

.

Если искомая подстрока не найдена, на экране появится сообщение об этом.

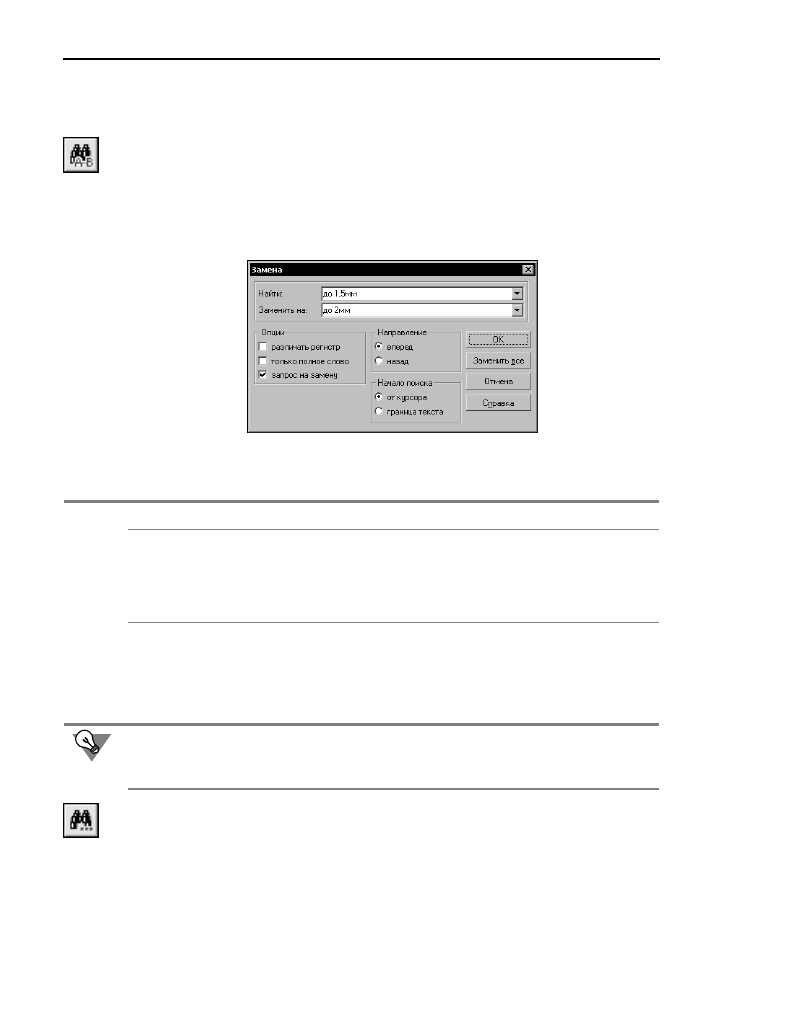

Рис. 68.8.  Диалог задания параметров поиска

Табл. 68.6. Диалог задания параметров поиска текста

Элемент

Описание

Найти:

Поле для ввода подстроки, которую требуется найти в тексте.

Различать регистр

Опция, позволяющая учитывать регистр символов. Если она
включена, то при поиске будут различаться строчные и прописные
символы. Так, например, подстроки «ГОСТ» и «Гост» будут
восприниматься как разные.

Только полное
слово

Включите эту опцию для поиска набора символов, составляющего
отдельное слово (не являющееся частью другого). Это поможет
избежать ненужных повторов в случае, если введенное слово
может являться частью других слов.

Направление

Группа переключателей, управляющая направлением поиска. Если
активен переключатель

Вперед

, то поиск ведется по ходу

документа, а если активен переключатель

Назад

, то в обратном

направлении.

Начало поиска

Группа переключателей, позволяющая задать начало поиска.
Если активен переключатель

От курсора

, то поиск начнется с

текущего положения курсора. Если активен переключатель

Граница текста

, поиск начнется от одной из границ текста в

зависимости от выбранного направления (от верхней границы,
если активен переключатель

Вперед

 и от нижней, если активен

переключатель

Назад

).

Замена...

Кнопка вызова диалога поиска и замены текста (рис. 68.9)

Часть XI.

Текстовый редактор

212

68.8.2. Замена текста

Автоматизированная замена текста позволяет быстро исправить многократно встречаю!
щееся в документе слово или выражение (например, обозначение детали).

Чтобы начать исправление, вызовите команду

Заменить...

.

На экране появится диалог, в котором следует ввести подстроки для поиска и замены
(рис. 68.9).

Этот диалог отличается от приведенного на рис. 68.8 только наличием поля

Заменить

на:

 и опции

Запрос на замену

 (табл. 68.7).

Чтобы начать поиск и замену, нажмите кнопку

OK

.

Если требуется заменить сразу все вхождения указанной подстроки, нажмите кнопку

Заменить все

. В этом случае после замены каждой найденной подстроки поиск и заме!

на будут автоматически продолжаться.

Чтобы продолжить поиск и замену с теми же параметрами, вызовите команду

Редактор — Продолжить

.

Подстроки, введенные для поиска и замены, хранятся в памяти до конца сеанса работы.
Поэтому при необходимости их можно выбирать из списка, а не вводить заново.

Рис. 68.9.  Диалог задания параметров замены

Табл. 68.7. Элементы управления заменой текста

Элемент

Описание

Заменить на:

Поле для ввода подстроки, которую требуется вставить в текст
вместо найденной.

Запрос на замену

Включите эту опцию, чтобы система запрашивала подтверждение
на замену каждой найденной подстроки.

Команду замены текста можно использовать для быстрого удаления из текста заданной
подстроки. Для этого введите искомую подстроку в поле

Найти:

, а поле

Заменить на:

оставьте пустым.

213

Глава 68. Общие приемы работы

68.9.

Использование блоков текста

Текстовый процессор КОМПАС!3D предоставляет возможность сохранять и загружать
текст блоками.

Чтобы записать какой!либо непрерывный блок текста в отдельный файл на диске, вы!
полните следующие действия.

1. Выделите нужный фрагмент текста.

2. Вызовите команду

Сохранить блок

.

3. В появившемся на экране диалоге задайте каталог имя файла для записи.

По умолчанию блок сохраняется в текстовом документе КОМПАС!3D — файле с расши!
рением

kdw

. При необходимости вы можете выбрать для записи формат

txt

.

Чтобы загрузить в документ текст из файла

*.kdw

*.txt

или

*.rtf

,



выполните следующие

действия.

1. Установите курсор в то место, куда следует вставить блок текста.

2. Вызовите команду

Загрузить блок

.

3. В появившемся диалоге укажите каталог и имя файла. Текст, содержащийся в выбран!

ном файле, будет вставлен в активный документ.

68.10. Специальные вставки

Поскольку текстовый процессор КОМПАС!3D создан специально для разработки техни!
ческой документации, он содержит команды, позволяющие вставлять различные объек!
ты в текстово!графические документы и в надписи на чертежах.

Команды, позволяющие реализовать специальные вставки, сгруппированы в меню

Вставка

, а кнопки для их вызова — на панели

Вставка в текст

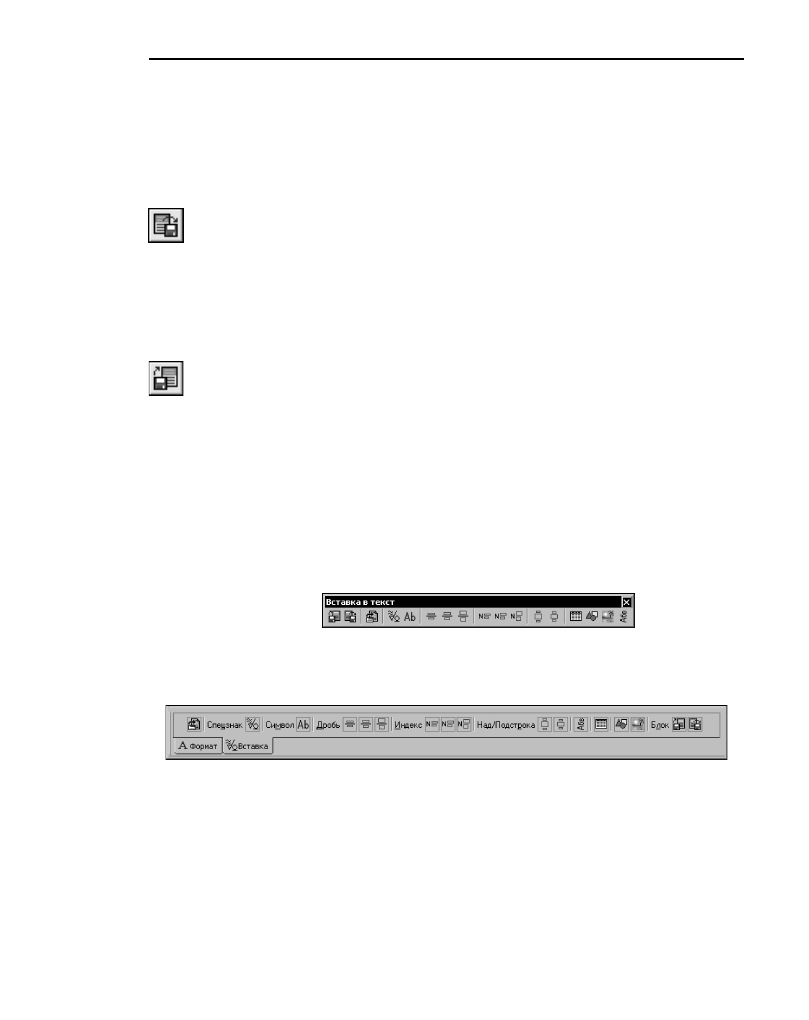

 (рис. 68.10).

Кроме того, вызов команд возможен с помощью элементов управления, расположенных
на вкладке

Вставка

 Панели свойств (рис. 68.11).

68.10.1. Дроби

Вы можете вставлять в текст дроби различной высоты — полной, средней и малой. Они
отличаются друг от друга высотой символов числителя и знаменателя (табл. 68.8).

Рис. 68.10.  Панель

Вставка в текст

Рис. 68.11.  Вкладка

Вставка

Часть XI.

Текстовый редактор

214

После вызова команды вставки дроби в текущей позиции курсора появляется раздели!
тельная черта дроби, а сам курсор переходит в позицию для ввода числителя. Переход к
вводу знаменателя осуществляется щелчком мыши под чертой дроби или нажатием кла!
виши

<

>

 при нахождении текстового курсора на последней позиции в числителе.

При вводе дроби центрирование числителя и знаменателя выполняется автоматически.
Размер разделительной черты всегда соответствует выражению наибольшей длины (в
числителе или в знаменателе).

При перемещении курсора с помощью клавиш

<

>

 и

<

>

 по строке, содержащей

дробь, действуют следующие правила.

При движении слева направо курсор проходит сначала через числитель, а затем через
знаменатель.

При движении справа налево курсор проходит сначала через знаменатель, а затем через
числитель.

Возможна вставка дробей в числитель и знаменатель существующей дроби — создание
вложенных («многоэтажных») дробей.

Если перед вызовом команды вставки дроби был выделен фрагмент строки, он преоб!
разуется в числитель дроби. Знаменатель следует ввести обычным образом.

68.10.2. Индексы

Вы можете вставлять в текст надстрочные и подстрочные индексы различной высоты —
полной, средней и малой. Они отличаются друг от друга высотой символов (табл. 68.8 на
с. 214).

После вызова команды вставки индекса курсор переходит в позицию для ввода верхнего
индекса. Переход к вводу нижнего индекса осуществляется щелчком мыши в позиции
нижнего индекса или нажатием клавиши

<

>

 при нахождении текстового курсора на

последней позиции в верхнем индексе.

При перемещении курсора с помощью клавиш

<

>

 и

<

>

 по строке, содержащей ин!

дексы, действуют следующие правила.

При движении слева направо курсор проходит сначала через верхний индекс, а затем че!
рез нижний.

Табл. 68.8. Размер символов в дробях и индексах различной высоты

Высота объекта

Высота символов от высоты символов текущего шрифта, %

Полная

100

Средняя

67

Малая

45

Рис. 68.12.  Пример использования дроби полной высоты

215

Глава 68. Общие приемы работы

При движении справа налево курсор проходит сначала через нижний индекс, а затем че!
рез верхний.

При вставке индекса резервируется место сразу для двух индексов — верхнего и нижне!
го. На практике же часто требуется ввод только одного индекса. В этом случае позицию
другого индекса следует просто оставить пустой. В дальнейшем вы можете заполнить
ее, не вызывая заново команду вставки, а просто поместив курсор в позицию нужного
индекса.

Индексы автоматически выравниваются по левой границе, за которую принимается по!
ложение курсора перед началом вставки индексов.

Возможна вставка индексов в позиции существующих индексов — создание вложенных
индексов.

Если перед вызовом команды вставки индекса был выделен фрагмент строки, он преоб!
разуется в верхний индекс. Нижний индекс можно ввести обычным образом.

68.10.3. Надстроки и подстроки

Вставка над! и подстрок является разновидностью вставки индексов. Отличие заключа!
ется в том, что строка!основание может иметь различную высоту, а верхние и нижние
индексы центрируются относительно строки!основания.

Вы можете вставить подстроку с нормальным основанием, высота символов которого
равна высоте символов текущего шрифта, и с увеличенным основанием, высота симво!
лов которого составляет

150 % от высоты символов текущего шрифта. Высота индек!

сов постоянна и составляет

45 % от высоты символов текущего шрифта.

Область применения команд вставки над! и подстрок — написание различных обозначе!
ний, математических формул и т.д.

После вызова команды вставки над/подстроки, курсор остается на месте — можно на!
чинать ввод строки!основания. Переход от ввода основания к вводу надстроки выполня!
ется клавишей

<

>

 при нахождении текстового курсора в последней позиции основа!

ния, переход из надстроки в подстроку — также клавишей

<

>

 при нахождении

текстового курсора в последней позиции надстроки.

При перемещении курсора с помощью клавиш

<

>

 и

<

>

 по строке, содержащей над/

подстроки, действуют следующие правила.

При движении слева направо курсор проходит сначала строку!основание, потом над!
строку, а затем подстроку.

При движении справа налево курсор проходит сначала подстроку, потом надстроку, а за!
тем строку!основание.

Рис. 68.13.  Пример использования индексов

Часть XI.

Текстовый редактор

216

Если перед вызовом команды вставки над/подстроки был выделен фрагмент строки, он
преобразуется в строку!основание. Над! и подстроки можно ввести обычным образом.

Вставки дробей, индексов, над! и подстрок могут применяться при формировании раз!
личных выражений как по отдельности, так и в различных сочетаниях.

68.10.4. Специальные знаки и обозначения

Чтобы вставить в текст конструкторско!технологическое обозначение, вызовите коман!
ду

Спецзнак

.

На экране появится диалог выбора спецзнака (рис. 68.16). Спецзнаки сгруппированы в
разделы. Чтобы просмотреть содержимое раздела, разверните его. Знак или обозначе!
ние, название которого выделено в списке, отображается в окне просмотра.

Чтобы вставить выделенный спецзнак, нажмите кнопку

ОК

. Можно также дважды щел!

кнуть мышью на его названии. Диалог будет закрыт, а выбранный знак — вставлен в те!
кущую позицию курсора.

Рис. 68.14.  Пример выражения с применением вставки над и подстроки

Рис. 68.15.  Пример формулы, введенной с помощью нескольких команд вставки

Рис. 68.16.  Диалог выбора специального знака

217

Глава 68. Общие приемы работы

По умолчанию используются знаки и обозначения, хранящиеся в файле

graphic.sss

(тек!

стовый файл, содержащий описания спецзнаков). Он поставляется вместе с системой и
располагается в подкаталоге

\Sys

 главного каталога КОМПАС!3D.

Чтобы подключить другой файл

*.sss

, нажмите кнопку

Другой набор

 в диалоге выбора

спецзнака.

68.10.5. Символы

Чтобы вставить в текст специальный символ, вызовите команду

Символ

.

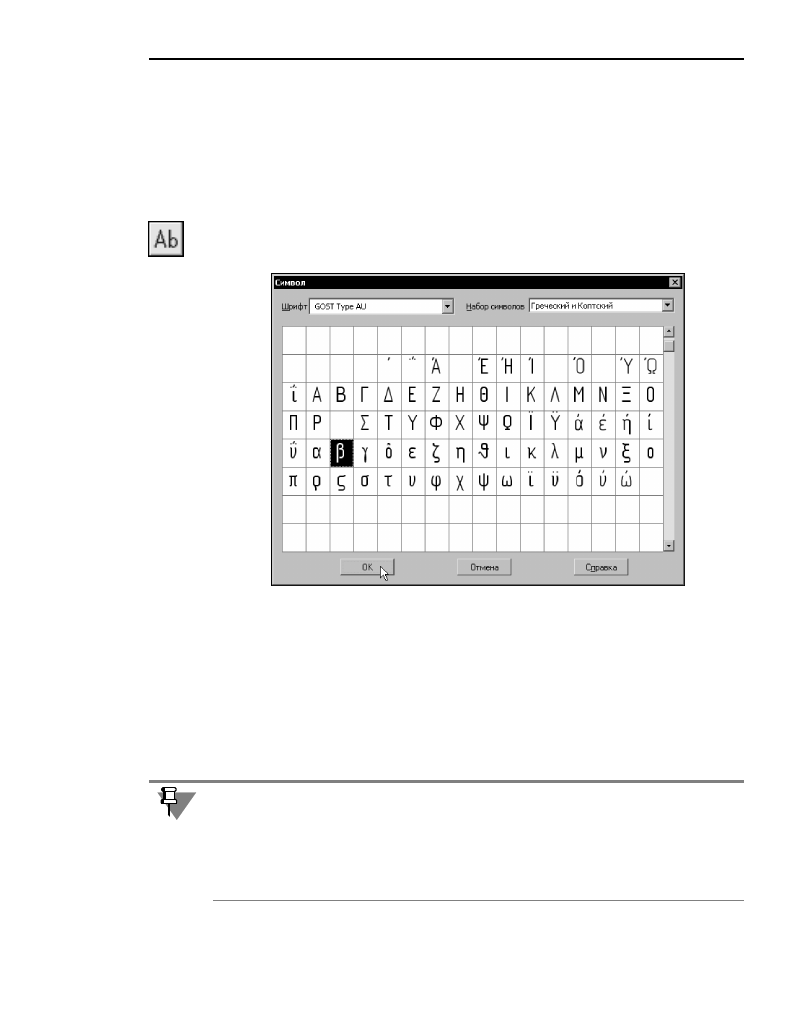

На экране появится диалог, содержащий таблицу символов (рис. 68.17).

Выберите шрифт и набор символов из соответствующих списков. Для ускорения выбора
можно нажать на клавиатуре клавишу с первой буквой названия шрифта или набора
символов.

Ячейка текущего символа в таблице отображается с черным фоном. Перемещаться по
таблице символов можно как с помощью клавиш со стрелками, так и с помощью мыши.

Чтобы вставить выбранный символ в текущую позицию курсора, нажмите кнопку

ОК

.

Можно также дважды щелкнуть левой кнопкой мыши на нужной ячейке таблицы.

Диалог будет закрыт, а выбранный символ — вставлен в текст.

Рис. 68.17.  Пример таблицы символов

В составе КОМПАС!3D поставляются шесть шрифтов TrueTyрe и четыре векторных
шрифта, специально разработанных для написания текстов в соответствии с ЕСКД.
Шрифтам присвоены названия GOST tyрe А,GOST tyрe АU, GOST tyрe B, GOST tyрe BU,
Symbol tyрe А, Symbol tyрe B. В таблицах этих шрифтов содержатся различные конструк!
торские и технологические знаки, латинские цифры, буквы греческого и других алфави!
тов.

Часть XI.

Текстовый редактор

218

68.10.6. Текстовые шаблоны

Текстовые шаблоны — это фрагменты текстов, хранящиеся во внешних файлах

*.tdр

.

Они содержат различные типовые тексты и служат для автоматизации ввода часто
встречающихся строк или обозначений.

Чтобы вставить шаблон в документ, вызовите команду

Текстовый шаблон

.

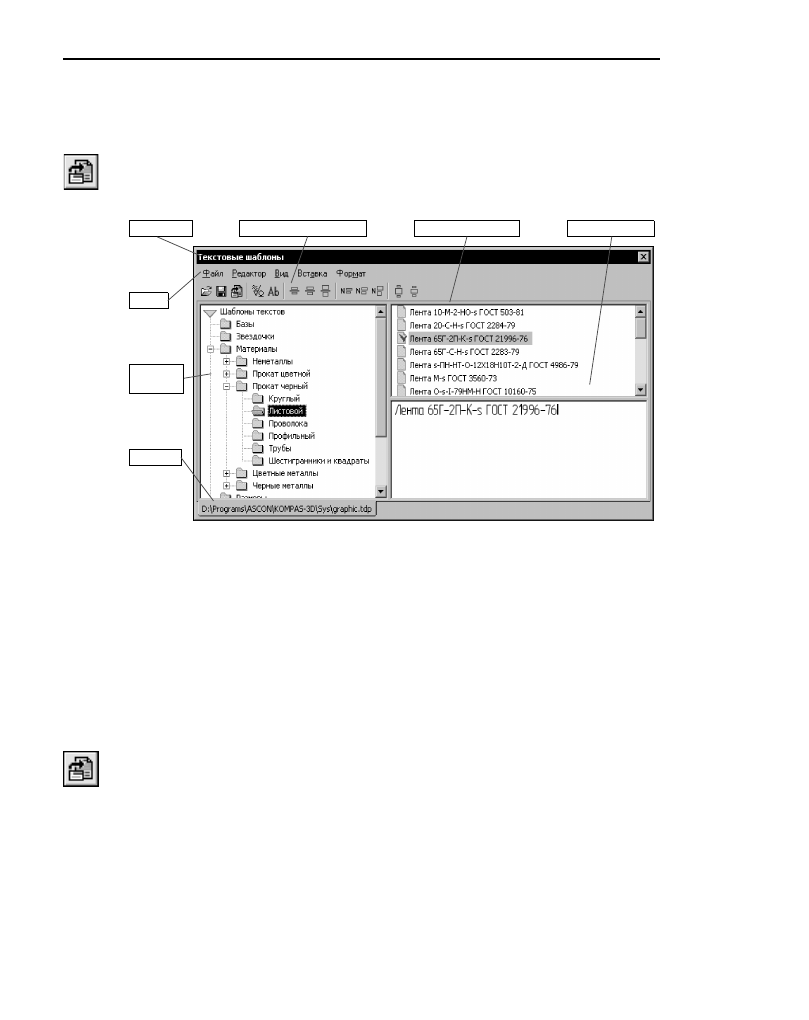

На экране появится окно Библиотекаря текстовых шаблонов (рис. 68.18).

Каждая вкладка Библиотекаря соответствует одному файлу шаблонов (

*.tdp

).

Текстовые шаблоны сгруппированы в разделы, список которых отображается в левой
части вкладки. В правой ее части отображается список шаблонов выделенного раздела
(вверху) и полный текст выделенного шаблона (внизу).

Вы можете найти нужный шаблон, просматривая разделы. Кроме того, можно восполь!
зоваться поиском. Для этого вызовите команду

Редактор — Найти...

 из меню Библио!

текаря. В появившемся на экране диалоге введите искомый фрагмент текста, настройте
критерии поиска и нажмите кнопку

Найти

.

Чтобы вставить нужный шаблон в документ, отметьте его — щелкните мышью по пик!
тограмме этого шаблона в списке. Шаблон будет отмечен красной «галочкой».

Затем нажмите кнопку

Вставить в документ

. При необходимости вы можете отметить

и вставить несколько шаблонов (в том числе принадлежащих разным разделам и под!
разделам).

Другой способ вставки шаблона — двойной щелчок мышью по его названию. В этом
случае не требуется заранее отмечать нужный шаблон, однако можно вставить только
один шаблон.

Вставленный шаблон можно редактировать как обыкновенный текст (см. раздел 68.2 на
с. 202). Информация о том, из какого файла
шаблон был вставлен, не сохраняется. Бла!

Рис. 68.18.  Окно Библиотекаря текстовых шаблонов

Заголовок

Список
разделов

Текст шаблона

Меню

Панель инструментов

Список шаблонов

Вкладка

219

Глава 68. Общие приемы работы

годаря этому при передаче документов на другие рабочие места не нужно заботиться о
передаче файлов текстовых шаблонов.

По умолчанию в окне Библиотекаря текстовых шаблонов открывается файл

grарhic.tdр

.

Этот файл поставляется вместе с КОМПАС!3D и располагается в подкаталоге

\Sys

 глав!

ного каталога системы.

Вы можете отредактировать данный файл текстовых шаблонов или создать собствен!
ный. Чтобы создать новый файл

*.tdр

, выполните следующие действия.

1. Вызовите команду

Файл — Создать

 Библиотекаря текстовых шаблонов.

2. Сформируйте структуру (разделы и подразделы) файла с помощью команды

Вставка —

Раздел

.

3. Создайте в разделах шаблоны с помощью команды

Вставка — Шаблон

.

4. Введите тексты шаблонов. При этом возможно копирование текстов через буфер обмена

Windows. Для специальных вставок служат кнопки инструментальной панели Библиоте!
каря.

5. Закончив создание файла текстовых шаблонов, сохраните его с помощью команды

Файл — Сохранить

.

В дальнейшем, чтобы получить доступ к пользовательскому файлу текстовых шаблонов,
необходимо вызвать команду Библиотекаря

Файл — Открыть

.

68.10.7. Вертикальный текст

Чтобы вставить в документ текст, строки которого расположены вертикально, вызовите
команду

Вертикальный текст

.

На экране появится тонкая рамка, ограничивающая фрагмент вертикального текста.

Для удобства работы текст вводится горизонтально.

Автоматический перевод строки не производится, поэтому для переноса текста на новую
строку необходимо нажимать клавишу

<Enter>

.

Остальные приемы ввода, а также приемы редактирования и форматирования при со!
здании вертикального текста такие же, как и при работе с обычным горизонтальным тек!
стом.

После того, как нужный текст набран, выйдите из режима ввода вертикального текста,
нажав кнопку

Создать объект

 или комбинацию клавиш

<Ctrl>+<Enter>

.

Введенный текст автоматически размещается вертикально. Он не может быть окружен
горизонтальным текстом.

Вертикальное размещение текста чаще всего требуется при заполнении некоторых граф
в основных надписях документов.

Для редактирования вертикального текста дважды щелкните по нему мышью.

Текст отобразится горизонтально в контурной рамке и станет доступным для изменения.

При вводе технических требований, текста на чертеже и заполнении основной надписи
вставка вертикального текста невозможна.

Часть XI.

Текстовый редактор

220

68.10.8. Иллюстрации

В текст можно вставить иллюстрацию — КОМПАС!чертеж (

*.cdw

), КОМПАС!фрагмент

(

*.frw

) или изображение, хранящееся в растровом файле (

*.bmp, *.gif, *.jpg, *.png, *.tif,

*.tga

).

Документ, содержащий вставляемое изображение, называется

источником вставки

.

Чтобы вставить чертеж или фрагмент, вызовите команду

Фрагмент

.

Чтобы вставить изображение из растрового файла, вызовите команду

Рисунок

.

В появившемся на экране диалоге открытия файла укажите файл для вставки.

После того, как файл будет выбран, в диалоге станет доступна кнопка

Параметры

. Пос!

ле ее нажатия на экране появится диалог настройки параметров вставки иллюстрации в
документ (см. ниже).

Если необходимо, настройте параметры вставки, а затем нажмите кнопку

Открыть

 для

выполнения вставки.

Иллюстрация вставляется в отдельный абзац.

Вставленную иллюстрацию можно переносить или копировать через буфер, как отде!
льный символ, а также удалять. Обтекание иллюстрации текстом невозможно.

Настройка параметров вставки

Настройка параметров вставки в текст графического документа или растрового изобра!
жения производится в диалоге

Параметры вставки

 (рис. 68.19).

Элементы управления этого диалога представлены в таблице 68.9.

Вы можете изменить выравнивание иллюстрации относительно границ поля ввода —
так же, как и для абзаца (см. раздел 68.5.1 на с. 204).

При вводе технических требований, текста на чертеже и заполнении основной надписи
вставка иллюстраций невозможна.
При вводе таблиц на чертеже возможна вставка фрагментов и растровых изображений.

221

Глава 68. Общие приемы работы

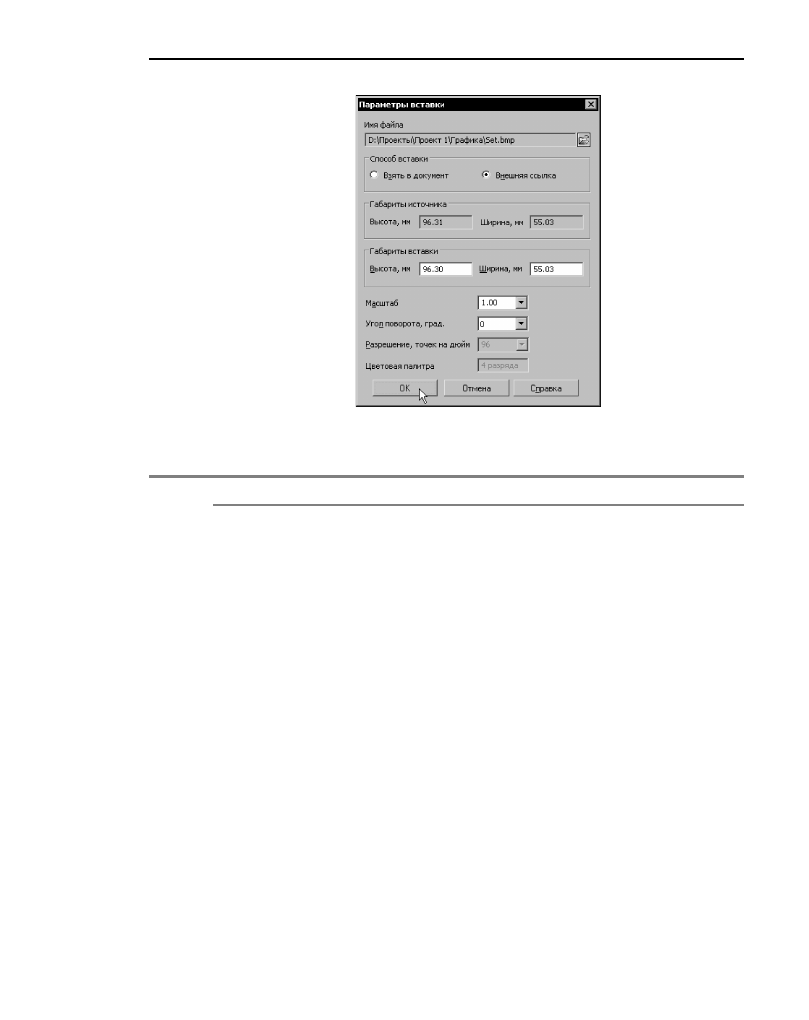

Рис. 68.19.  Диалог параметров вставки иллюстрации в текст

Табл. 68.9. Диалог параметров вставки графического документа в текст

Элемент

Описание

Имя файла

*

В этом поле отображается имя файла, выбранного для вставки.
Справа от поля находится кнопка для выбора другого файла. Она
доступна во время редактирования и только для иллюстраций,
вставленных внешней ссылкой.

Способ вставки

Группа переключателей, позволяющая выбрать способ вставки
файла (см. табл. 68.10).

Габариты
источника

*

В этих полях отображается высота и ширина изображения,
выбранного для вставки.

Габариты вставки

В этих полях отображается текущая высота и ширина изображения
с учетом масштаба, заданного в поле

Масштаб

. Для растровых

изображений учитывается также разрешение, заданное в поле

Разрешение

.

Вы можете ввести нужное значение высоты (ширины) вставки с
клавиатуры. Соответствующий заданному значению масштаб будет
определен  автоматически, ширина (высота) вставки будет
умножена на полученное значение

**

.















содержание      ..     63      64      65      66     ..
