Аскон КОМПАС-3D. Руководство по библиотекам

Часть X.

Атрибуты

190

Операции с групповыми атрибутами имеют следующие особенности.

1. При редактировании значения группового атрибута оно изменяется для всех объектов

группы.

2. Перенос группового атрибута в буфер выполняется по приведенному выше правилу уда!

ления.

3. Групповой атрибут удаляется только после того, как он удален в последнем объекте из

группы, либо если он удаляется при выделении всех объектов группы.

4. Если был выделен один объект, и вы перенесли имевшийся у него групповой атрибут в

буфер, а затем извлекли из буфера, то этот атрибут будет сохранен как собственный ат!
рибут объекта.

66.1.3. Атрибут документа

Присвоение атрибута документу практически аналогично присвоению атрибута графи!
ческому объекту.

Чтобы присвоить атрибут активному документу, выполните следующие действия.

1. Вызовите команду

Файл — Свойства…

2. В появившемся диалоге информации о документе активизируйте вкладку

Атрибуты

(рис. 66.4).

3. Нажмите кнопку

Новый...

4. Откройте нужный список типов атрибутов с помощью кнопок

Документ

или

Библио

теки...

5. Выделите нужный тип атрибута в списке и нажмите кнопку

Выбрать

На экране появится диалог задания значения атрибута.

6. Введите значение, соответствующее типу атрибута (число или строку текста), или запол!

ните таблицу.

Рис. 66.3. Атрибуты объекта: одиночные и групповые

При попытке удалить или отредактировать значение группового атрибута на экране поя!
вится предупреждающее сообщение.

191

Глава 66. Использование атрибутов

66.2.

Копирование атрибутов между объектами

Если нужно присвоить объекту атрибут, тип которого совпадает с типом атрибута, уже
имеющимся у другого объекта, можно не создавать этот тип атрибута заново, а скопиро!
вать аналог.

Вы можете копировать атрибуты между объектами одного и того же документа, а также
между объектами разных документов, открытых в одном окне системы КОМПАС!3D. Ко!
пирование атрибутов между документами, открытыми в разных окнах системы, невоз!
можно.

Для копирования атрибутов между объектами в КОМПАС!3D используется специальный
буфер (отличающийся от стандартного буфера обмена Windows). Значение скопирован!
ного атрибута можно впоследствии отредактировать.

Копирование атрибутов между объектами чертежа выполняется в следующем порядке.

1. Выделите объект, у которого имеется нужный для копирования атрибут.

2. Вызовите команду

Сервис — Атрибуты...

. На экране появится диалог работы с атрибу!

тами (рис. 66.1).

3. Выделите в списке название атрибута, который требуется скопировать, и нажмите кноп!

ку

Копия в буфер

. Если нажать кнопку

Перенос в буфер

, то атрибут будет скопирован

в буфер и затем удален из объекта!источника.

4. Закройте диалог работы с атрибутами.

5. Выделите объект, в который нужно скопировать атрибут.

6. Вызовите команду

Сервис — Атрибуты...

7. В появившемся диалоге нажмите кнопку

Взять из буфера

Атрибут, находящийся в буфере, будет присвоен выделенному объекту.

При необходимости отредактируйте значение скопированного атрибута.

Рис. 66.4. Диалог информации о документе. Вкладка

Атрибуты

В буфере может одновременно находиться только один атрибут. Копирование или пере!
нос туда следующего атрибута приводит к удалению предыдущего.

Часть X.

Атрибуты

192

Возможно также копирование атрибутов между документами. Оно производится с помо!
щью кнопок

Копия в буфер

Перенос в буфер

Взять из буфера

на вкладке

Атри

буты

диалога информации о документе (рис. 66.4).

66.3.

Операции с атрибутами объектов

Операции с атрибутами геометрических объектов производятся в диалоге (рис. 66.1),
вызываемом командой

Сервис — Атрибуты...

Операции с атрибутами документов производятся на вкладке

Атрибуты

диалога ин!

формации о документе (рис. 66.4), вызываемом командой

Файл — Свойства…

Назначение кнопок

Новый…

Копия в буфер

Перенос в буфер

Взять из буфера

описано в предыдущих разделах. Остальные кнопки представлены в таблице 66.1.

При вставке в документ фрагмента с диска (см. раздел 54.1 на с. 132) или из библиотеки
(см. раздел 78.2) в этот же документ передаются и атрибуты вставленного документа,
если они имелись.

Вы можете просмотреть их в обычном порядке. В диалоге работы с атрибутами они отоб!
ражаются на «ветке»

Атрибуты документа

(рис. 66.5). Обратите внимание на то, что

редактирование атрибута документа недоступно.

Табл. 66.1. Кнопки диалога работы с атрибутами

Имя

Описание

Редактировать

Позволяет отредактировать значение атрибута, выделенного в
списке. После нажатия кнопки на экране появляется диалог ввода
значения атрибута — такой же, как и при назначении атрибута
объекту (рис. 65.7).
Если при назначении атрибута был введен пароль доступа, то после
нажатия кнопки

Редактировать

будет запрошен пароль. Диалог

ввода значения атрибута в этом случае появляется только после
правильного ввода пароля.

Просмотреть

Позволяет просмотреть значение атрибута, выделенного в списке.
После нажатия кнопки на экране появляется диалог просмотра
значения атрибута.
Для просмотра значения атрибута можно также дважды щелкнуть
мышью на его названии в списке.

Удалить

Позволяет удалить выделенный в списке атрибут. После нажатия
кнопки на экране появляется запрос на подтверждение удаления.
Отмена удаления атрибута невозможна. Чтобы вернуть удаленный
атрибут в список, его необходимо присвоить объекту заново.

193

Глава 66. Использование атрибутов

66.4.

Поиск объектов с использованием атрибутов

Одна из основных целей применения атрибутов в графических документах — это хране!
ние различной информации, связанной с объектами, и быстрый поиск с ее использова!
нием. Вы можете быстро выделить все объекты, имеющие указанный тип атрибута или
его значение (например, можно выделить на плане цеха все изображения станков одной
модели).

Для поиска и выделения объектов по типу или значению атрибутов выполните следую!
щие действия.

1. Вызовите команду

Выделить — По атрибутам…

. На экране появится диалог назначе!

ния условий поиска (рис. 66.6).

В верхнем поле диалога отображается список всех типов атрибутов, используемых в до!
кументе, в том числе атрибуты вставок фрагментов.

2. Чтобы использовать тип атрибута при поиске, выберите его в списке и нажмите кнопку

со стрелкой вниз. Выбранные для поиска типы атрибутов показываются в нижнем поле.

Чтобы отменить использование типа при поиске, выделите его в нижнем списке и на!
жмите кнопку со стрелкой вверх.

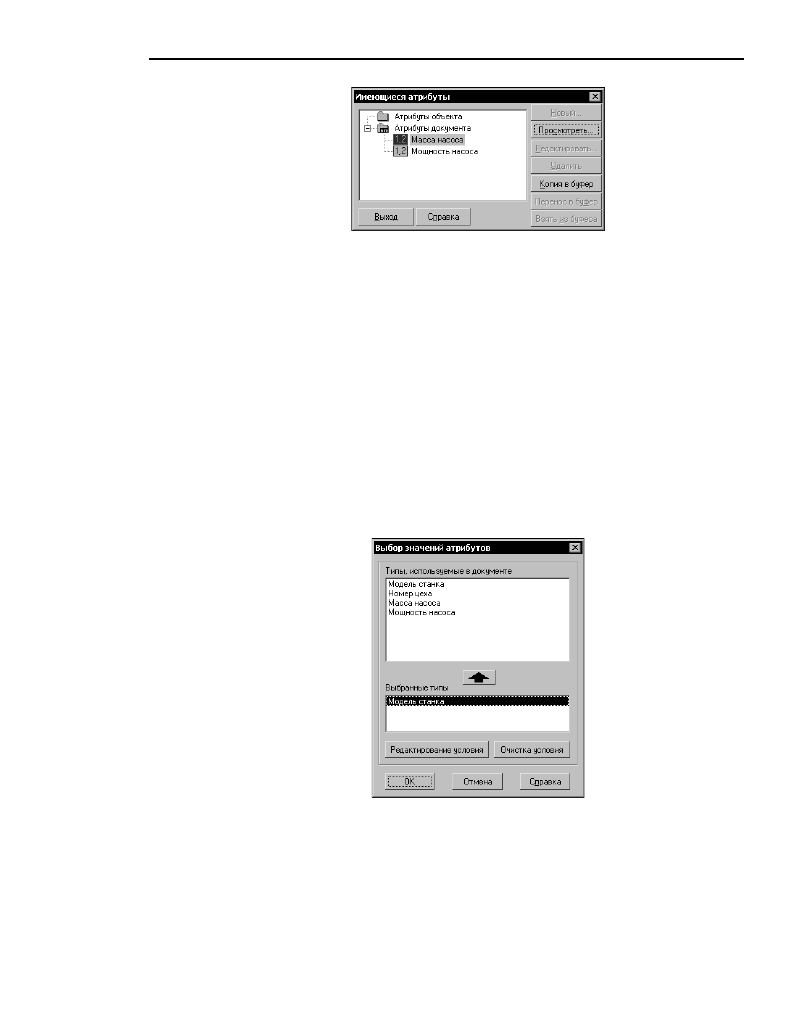

Рис. 66.5. Просмотр атрибутов вставленного фрагмента

Рис. 66.6. Диалог назначения условий поиска

Часть X.

Атрибуты

194

Вы можете назначить условие поиска — указать определенное значение атрибута. В
этом случае будут выделены не все объекты, имеющие атрибут указанного типа, а только
те из них, значения атрибутов которых удовлетворяют заданному условию.

Чтобы назначить условие поиска, нажмите кнопку

Редактировать условие

. На экране

появится диалог ввода условий поиска. Набор элементов управления этого диалога за!
висят от типа атрибута (строка, число или таблица); работа с ними описана в
разделах 66.4.1, 66.4.2 и 66.4.3 соответственно.

Если потребуется удалить условие поиска по значению атрибута, выделите в нижнем
списке название типа атрибута, для которого было задано условие, и нажмите кнопку

Очистить условие

Задав необходимые условия, нажмите кнопку

для начала поиска.

Все объекты, которым присвоен хотя бы один из указанных атрибутов (если условие не
задано) или хотя бы один из указанных атрибутов, значение которого удовлетворяет за!
данному условию, будут выделены. С ними можно выполнять различные операции (ко!
пирование, перемещение и т.д.).

66.4.1. Атрибуты численного типа

Диалог ввода условий поиска для атрибутов численного типа (рис. 66.7) позволяет за!
дать условия поиска по значениям для атрибутов, имеющих целочисленный или дейс!
твительный тип (а также условие поиска по значениям в целочисленных или действи!
тельных колонках табличных атрибутов).

В верхней части диалога отображается название типа атрибута, для которого задаются
условия, или заголовок колонки табличного атрибута, для которой задаются условия.

Задание условий производится в следующем порядке.

1. Введите значение для формирования условия в поле

Значение

2. Укажите нужное условие выбора в списке

Отношение

3. Нажмите кнопку

Добавить в список

для фиксации условия — переноса его в список

условий поиска, расположенный в левой части диалога.

4. Сформируйте нужное количество условий.

Чтобы исключить какое!либо условие из списка, выделите его и нажмите кнопку

Уда

лить из списка

Рис. 66.7. Диалог ввода условий поиска для атрибутов численного типа

195

Глава 66. Использование атрибутов

5. Укажите, какая логическая операция —

или

или

— должна быть произведена над ус!

ловиями, включив нужную опцию.

66.4.2. Атрибуты строчного типа

Диалог ввода условий поиска для атрибутов строчного типа (рис. 66.8) позволяет задать
условия поиска по значениям для атрибутов, имеющих строчный (а также условие поис!
ка по значениям в строковых колонках табличных атрибутов).

Задание условий производится в следующем порядке.

1. Введите подстроку для формирования условия в поле

Текст подстроки для выбора

2. Нажмите кнопку

Добавить в список

для фиксации условия — переноса его в список

подстрок для выбора, расположенный в верхней части диалога.

3. Сформируйте нужное количество условий.

4. Чтобы исключить какую!либо подстроку из списка, выделите ее и нажмите кнопку

Уда

лить из списка

5. Укажите, какая логическая операция —

или

или

— должна быть произведена над ус!

ловиями, включив нужную опцию.

Если при поиске необходимо различать регистр символов, включите опцию

Учитывать

регистр символов

66.4.3. Атрибуты табличного типа

Диалог ввода условий поиска для атрибутов табличного типа позволяет задать условия
поиска по значениям в колонках атрибутов табличного типа.

Все поля и опции этого диалога, а также колонки таблицы, кроме колонки

Условие вы

бора

, являются справочными — редактирование их невозможно.

Чтобы задать условие поиска по какой!либо колонке атрибута, щелкните в нужной ячей!
ке колонки

Условие выбора

, а затем нажмите появившуюся кнопку

Показать усло

вие

Рис. 66.8. Диалог ввода условий поиска для атрибутов строчного типа

Часть X.

Атрибуты

196

В зависимости от типа значений в выбранной колонке на экране появится диалог ввода
условий поиска для атрибутов строчного или числового типа. Работа с ними описана в
разделах 66.4.1 и 66.4.2

Если тип данных в колонке

запись

, то для задания условий поиска нужно щелкнуть мы!

шью в колонке

Диапазон значений

, а затем нажать кнопку

Показать запись

. На эк!

ране появится диалог структуры записи. Для задания условий поиска по тому или иному
полю записи служат ячейки колонки

Условие выбора

198

Глава 67.

Общие сведения

Текстовый редактор является составной частью системы КОМПАС!3D. Основная область
его применения — разработка различного рода текстово!графической документации.
Документы могут оформляться в соответствии со стандартами или иметь произвольную
форму.

При создании документов возможно использование любых доступных в Windows
шрифтов — как векторных, так и TrueTyрe.

В поставку системы КОМПАС!3D включены шрифты TrueType, начертание которых соот!
ветствует ГОСТ 2.304!81 ЕСКД. Шрифты чертежные:

▼

GOST type A

(имя файла шрифта —

gost_a.ttf

▼

GOST type B

(имя файла шрифта —

gost_b.ttf

▼

GOST type AU

(Юникод!шрифт, имя файла шрифта —

gost_au.ttf

▼

GOST type BU

(Юникод!шрифт, имя файла шрифта —

gost_bu.ttf

Кроме того, дистрибутив включает шрифты True Type, содержащие спецсимволы:

▼

Symbol type A

(имя файла шрифта —

symbol_a.ttf

▼

Symbol type B

(имя файла шрифта —

symbol_b.ttf

В комплект поставки входят также векторные шрифты (содержащие те же символы, что
и шрифты True Type):

▼

GOST 2.304+81 type A

(имя файла шрифта —

gost_a.fon

▼

GOST 2.304+81 type B

(имя файла шрифта —

gost_b.fon

▼

Symbol type A

(имя файла шрифта —

symbol_a.fon

▼

Symbol type B

(имя файла шрифта —

symbol_b.fon

Основные возможности текстового редактора:

▼

настройка параметров шрифта и абзацев;

▼

работа со стилями текста (использование готовых и разработка собственных);

▼

автоматизированный ввод часто встречающихся фрагментов текста (текстовых шабло!
нов);

▼

вставка специальных обозначений и символов (допусков форм, предельных отклоне!
ний, обозначений сварных соединений и т.п.) из системной библиотеки;

▼

вставка формул, дробей, надстрочных и подстрочных индексов;

▼

создание списков различной степени вложенности;

▼

создание произвольных таблиц;

▼

вывод созданных документов на плоттер и принтер.

Пользователи, имеющие некоторый опыт работы в популярном текстовом редакторе MS
Word для Windows (или другом текстовом процессоре для этой операционной системы),
найдут в КОМПАС!3D много знакомых возможностей по обработке текста и смогут без
труда освоить систему.

199

Глава 67. Общие сведения

Текстовый процессор используется для ввода и обработки текстово!графической ин!
формации в следующих режимах:

▼

создание технических требований, заполнение основной надписи на чертежах,

▼

создание различных надписей и таблиц (в том числе в составе размеров и обозначений)
в чертежах и фрагментах,

▼

создание отдельных текстовых и текстово!графических документов,

▼

создание таблиц основных надписей чертежей, спецификаций и текстовых документов.

Каждый из этих из режимов имеет некоторые отличия в интерфейсе и наборе доступных
команд. В целом приемы работы и принципы задания параметров во всех режимах оди!
наковы.

В дальнейшем при описании той или иной возможности текстового процессора будут
оговариваться отличия (если они имеются) при ее использовании в различных режимах
работы.

Вызов команд текстового процессора возможен с помощью Главного меню, Инструмен!
тальных панелей и вкладок Панели свойств. Для большинства команд доступны все три
способа вызова.

67.1.

Текстовый курсор и управление им

Текстовый курсор представляет собой вертикальный мигающий штрих. Он показывает,
куда в следующий момент будет вводиться текст либо вставляться иллюстрация или таб!
лица. Он автоматически отображается на рабочем поле текстового документа после его
создания или загрузки. Абзац, в котором находится курсор, считается текущим.

Положение текстового курсора в текущем окне документа сохраняется неизменным при
переходе в другие окна. При загрузке документа курсор автоматически устанавливается
в позицию начала текста.

Перемещать текстовый курсор можно как с помощью мыши, так и с помощью клавиату!
ры. Для управления курсором используются клавиши, представленные в таблице 67.1.

На поле чертежа или фрагмента текстовый курсор появляется в специальной рамке пос!
ле вызова команды создания надписи (см. раздел 70.1 на с. 240) или таблицы (73.2 на
с. 276).

Табл. 67.1. Клавиши управления текстовым курсором

Клавиша/Клавиши Назначение

На одну позицию влево

На одну позицию вправо

На одну строку вниз

На одну строку вверх

<Page Up>

В верхнюю строку текущего окна

Часть XI.

Текстовый редактор

200

При использовании клавиш

<Page Up>

<Page Down>

курсор позиционируется в теку!

щую позицию первой или последней строки окна соответственно. При переходе на нуж!
ную страницу с помощью поля

Текущая страница

(см. Том I, раздел 6.2.2 на с. 65) кур!

сор позиционируется в текущую позицию первой строки указанной страницы.

При прокрутке текста с помощью мыши положение курсора в тексте остается неизмен!
ным.

В режиме ввода текста на чертеже действие клавиш распространяется только на теку!
щий фрагмент текста (он ограничен тонкой габаритной рамкой). Для перехода в этот ре!
жим следует дважды щелкнуть мышью на нужной надписи. Курсор остается в той пози!
ции, где он находился в момент двойного щелчка мышью.

<Page Down>

В нижнюю строку текущего окна

<Home>

В начало строки

<End>

В конец строки

<Ctrl>+<

К началу предыдущего слова

<Ctrl>+<

К началу следующего слова

<Tab>

Перемещение вправо на заданную величину табуляции

<Enter>

Начать следующий абзац

<Ctrl>+<Enter>

Начать следующий абзац на новом листе

Табл. 67.1. Клавиши управления текстовым курсором

Клавиша/Клавиши Назначение

201

Глава 68.

Общие приемы работы

Данная глава посвящена приемам работы, которые используются при вводе и редакти!
ровании большинства надписей в документах КОМПАС!3D.

68.1.

Выбор шрифта и установка его параметров

При создании различного рода конструкторско!технологической документации, оформ!
ляемой в соответствии с требованиями ЕСКД, применяются стандартные чертежные
шрифты (именно они используются в поставляемых вместе с системой стилях текста).
А для художественного оформления плакатов, проспектов и других аналогичных мате!
риалов можно подобрать шрифты самых разных начертаний.

Поскольку КОМПАС!3D ориентирован в основном на выпуск технической документации,
установка параметров текста несколько отличается от принятой в универсальных текс!
товых процессорах.

Основным отличием является назначение высоты символов, интервалов и межстрочно!
го расстояния не в пунктах (points), а в миллиметрах, как это принято на чертежах.

В режиме работы с текстом название текущего шрифта и пример его начертания отоб!
ражаются в соответствующих полях Панели свойств.

Чтобы задать параметры текущего шрифта, вызовите команду

Шрифт

На экране появится диалог, позволяющий установить параметры текущего шрифта
(рис. 68.1).

Эти же параметры шрифта можно настроить по отдельности, пользуясь элементами
инструментальной панели

Форматирование

(рис. 68.2) или вкладки

Форматирова

ние

Панели свойств (рис. 68.3).

Чтобы подключить новые шрифты к Windows, используйте системную утилиту

Панель

управления — Шрифты

Рис. 68.1. Диалог настройки параметров шрифта

Часть XI.

Текстовый редактор

202

Установленные вами параметры шрифта будут использоваться при вводе текста до тех
пор, пока вы их не измените.

68.2.

Редактирование текста, режимы вставки и замены

При редактировании введенного текста используются клавиши, представленные в
таблице 68.1.

Для вставки в текст нового абзаца нужно поместить курсор в конец того абзаца, после
которого требуется вставить новый, и нажать клавишу

<Enter>

. Если курсор находится не

в конце абзаца, нажатие этой клавиши приведет к разбиению текущего абзаца на два от!
дельных абзаца.

Чтобы удалить несколько слов или строк подряд, выделите их и нажмите клавишу

<Delete>

или вызовите команду

Редактор — Удалить

Рис. 68.2. Панель

Форматирование

Рис. 68.3. Вкладка

Форматирование

Табл. 68.1. Клавиши, используемые для редактирования текста

Клавиша

Назначение

<Backspace>

Удаление одного символа слева от курсора

. При удалении самого

левого в строке символа курсор переходит в последнюю позицию
предыдущей строки.

* Правая часть строки при этом сдвигается влево.

<Delete>

Удаление одного символа справа от курсора

. Если курсор

находится перед маркером конца абзаца (см. раздел 68.7 на
с. 210), то нажатие клавиши

<Delete>

приведет к слиянию двух

абзацев.

<Insert>

Переключение между режимами вставки и замены.
В режиме

вставки

символ вставляется в позицию курсора,

раздвигая остальные символы.
В режиме

замены

вводимые символы заменяют символы справа от

курсора. Когда включен режим замены, курсор отображается
утолщенным для индикации этого режима.

203

Глава 68. Общие приемы работы

68.3.

Выделение фрагментов текста

Чтобы распространить действие какой!либо команды на некоторую часть текста (напри!
мер, при задании высоты символов), нужно предварительно выделить эту часть.

Чтобы выделить произвольный фрагмент текста, установите указатель мыши в начало
этого фрагмента, нажмите левую кнопку мыши и перемещайте выделение в нужном на!
правлении, не отпуская кнопки. Символы выделенного текста отображаются инверсным
цветом.

Выделить одну строку можно с помощью двойного щелчка на ней левой кнопкой мыши.

Можно также выделять текст с помощью клавиатуры. Установите курсор в то место, от!
куда вы хотите начать выделение, нажмите клавишу

<Shift>

и, не отпуская ее, нажимайте

клавиши со стрелками для выделения в нужном направлении.

Для выделения всего текста вызовите команду

Выделить все

Чтобы отменить выделение, щелкните левой кнопкой мыши в любом месте текущего ок!
на или нажмите одну из клавиш управления курсором.

68.4. Копирование и перенос текста через буфер

Копирование и перенос текста через буфер возможно как в одном и том же документе,
так и между разными документами КОМПАС!3D.

Чтобы скопировать или перенести фрагмент текста, выделите его и поместите в буфер
обмена. Затем установите курсор в то место, куда требуется вставить этот фрагмент, и
выполните вставку из буфера. Подробнее о работе с буфером обмена см. Том I,
раздел 8.9 на с. 112.

Вставленный из буфера фрагмент текста появится на экране, начиная с текущей позиции
курсора. При вставке строки будут раздвинуты, а курсор сместится за последний встав!
ленный из буфера символ.

Если вам нужно поместить в текст несколько копий текста из буфера, повторите команду
вставки нужное количество раз. При этом, разумеется, нужно устанавливать курсор в но!
вое место для вставки следующей копии.

При копировании и переносе фрагментов текста используется буфер обмена Windows.
Поэтому с помощью буфера возможен перенос текста между документами КОМПАС!3D
и документами других приложений Windows. Так, например, чтобы перенести текст из
документа MS Word, нужно выделить в этом документе нужный фрагмент текста, скопи!
ровать его в буфер, затем переключиться в КОМПАС!3D и вставить текст из буфера в
свой документ.

68.5.

Форматирование текста

Текстовые абзацы имеют ряд параметров, обуславливающих их внешний вид. К парамет!
рам абзаца относятся:

Не все параметры форматирования текста передаются через буфер обмена. После
вставки текста из другого приложения при необходимости его можно отформатировать
средствами текстового процессора КОМПАС!3D.

Часть XI.

Текстовый редактор

204

▼

шаг строк,

▼

левый и правый отступы,

▼

интервалы перед абзацем и после абзаца,

▼

способ выравнивания текста:

▼

по левой границе,

▼

по центру,

▼

по правой границе,

▼

по всей ширине в границах текста.

▼

параметры табуляции.

Эти параметры присущи каждому абзацу и в любое время могут быть изменены.

Кроме того, всему абзацу или некоторым его фрагментам можно назначить определен!
ные параметры шрифта (см. раздел 68.1 на с. 201).

Перечисленные

параметры абзаца

вместе с

параметрами шрифта

могут быть объедине!

ны в

стиль текста

. Стиль может быть настроен один раз и сохранен, а затем многократно

использован для быстрого форматирования документов (см. раздел 68.6 на с. 207).

Возможно, при оформлении документов вам достаточно часто приходится использовать
различные параметры шрифтов и абзацев. Чтобы во время ввода текста не отвлекаться
на их настройку, рекомендуется набрать весь документ основным шрифтом в едином
стиле. Затем, выделяя нужные абзацы или другие фрагменты текста, можно задать для
них необходимые параметры шрифта и абзаца или назначить им определенные стили
текста.

68.5.1. Изменение параметров абзаца

Грамотная настройка параметров абзацев позволяет придать текстовому документу вы!
разительность и сделать его более удобным для восприятия.

Чтобы изменить текущие параметры абзаца, вызовите команду

Параметры абзаца

На экране появится диалог, позволяющий установить параметры текущего абзаца
(рис. 68.4). Элементы управления этого диалога представлены в таблице 68.2.

Рис. 68.4. Диалог настройки параметров абзаца

205

Глава 68. Общие приемы работы

Табл. 68.2. Диалог настройки параметров абзаца

Элемент

Описание

Шаг строк

Расстояние между строками в абзаце.
Изменение шага строк позволяет сохранять пропорциональность
расстояний между строками, набранными шрифтом с различной
высотой символов (например, при включении в текст каких!либо
сносок, комментариев или примечаний, набранных более мелким
по сравнению с основным текстом шрифтом).

Красная строка

Отступ первой строки абзаца. Это расстояние измеряется от
границы текста (см. рис. 68.5). При создании нового абзаца курсор
автоматически устанавливается в позицию с заданным отступом.

Отступ слева
Отступ справа

Расстояния между левой и правой границами поля ввода и
соответствующими границами текста (см. рис. 68.5).

Интервал

Расстояние между двумя соседними абзацами. Оно складывается
из двух величин —

интервала после

первого абзаца и

интервала

перед

вторым абзацем. Установка интервалов позволяет выделить

абзацы в текстовом документе для их наилучшего восприятия при
чтении, а также для привлечения внимания к особо важной
информации.

Выравнивание

Группа переключателей, позволяющая установить способ
выравнивания абзацев (см. табл. 68.3).

Располагать
с новой страницы

Опция, включение которой позволяет принудительно расположить
абзац на новой странице.

Табуляция...

Кнопка для вызова диалога настройки параметров табуляции. Его
элементы управления описаны в таблице 71.4 на с. 257.

Рис. 68.5. Расположение текста на странице

Отступ слева

Красная строка

Границы текста

Граница
поля ввода

Отступ справа

Аскон КОМПАС-3D. Руководство по библиотекам - часть 64
