Часть IX.

Параметризация геометрических объектов

174

Редактирование таблицы переменных практически аналогично ее созданию. Чтобы на!
чать редактирование, откройте окно

Таблица переменных

, выполнив пп. 1 и 2 вышеп!

риведенной последовательности действий. Доступны следующие возможности редакти!
рования таблицы переменных.

▼

Замена таблицей, записанной в файле формата Excel. Для этого нажмите кнопку

Читать

из файла *.xls

.

▼

Добавление  столбцов, соответствующих внешним переменным файла. Для этого на!
жмите кнопку

Читать внешние переменные

. Внешние переменные файла, которых

еще нет в таблице, будут добавлены в нее.

▼

Переименование  столбцов. Для этого выделите нужный столбец и нажмите кнопку

Пе

реименовать столбец

.

▼

Добавление строк перед или после выделенной строки.

▼

Добавление столбцов перед или после выделенного столбца.

▼

Удаление выделенных строк.

▼

Удаление выделенных столбцов.

▼

Перемещение выделенной строки в вертикальном направлении.

Чтобы отредактировать комментарий или значение переменной, активизируйте нужную
ячейку таблицы щелчком мыши, а затем введите новый текст или число.

Если наличие таблицы переменных в файле больше не требуется, ее можно удалить. Для
этого нажмите  кнопку

Удалить таблицу переменных

 на Инструментальной панели

Окна работы с переменными. На запрос системы об удалении таблицы переменных из
файла ответьте «Да».

63.3.

Использование таблицы переменных

Основное назначение таблицы переменных — быстрое присвоение значений внешним
переменным файла, вставляемого (или вставленного) в другой документ.

Для присвоения значений внешним переменным файла необходимо открыть содержа!
щуюся в этом файле таблицу переменных и выбрать из нее нужную строку. Значения пе!
ременных, находящиеся в ячейках этой строки, будут переданы в файл.

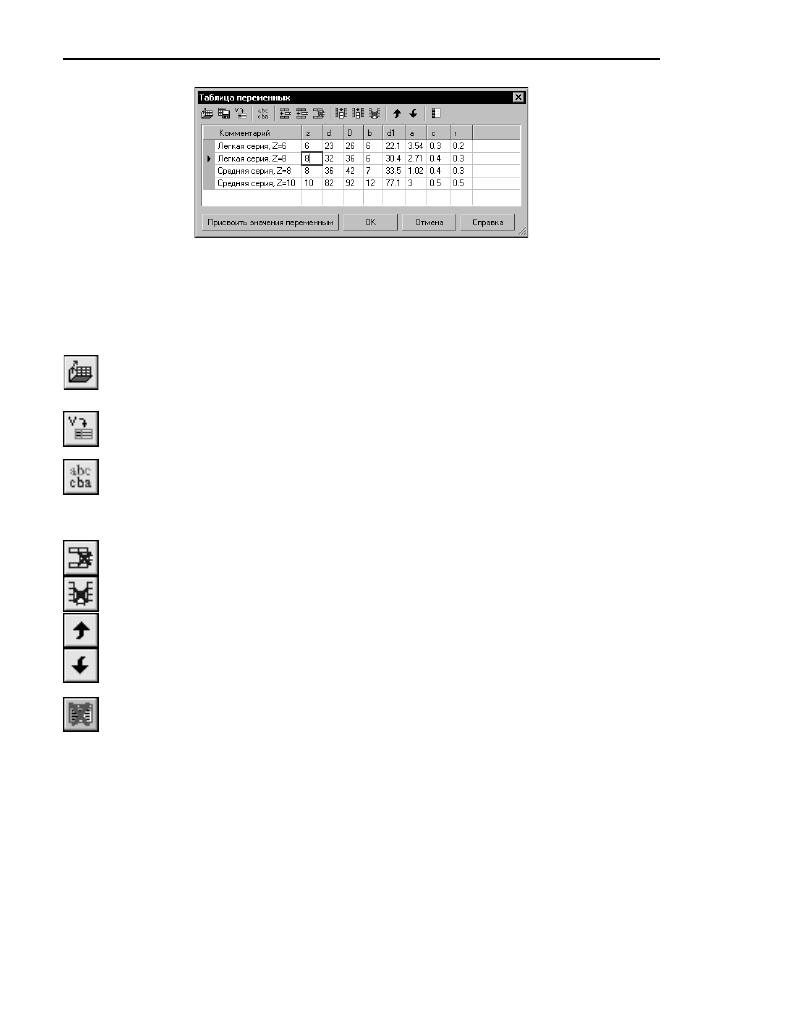

Рис. 63.2.  Окно

Таблица переменных

175

Глава 63. Таблицы переменных

Для открытия  таблицы переменных служит кнопка

Таблица переменных

. Она распо!

ложена на Панели свойств:

▼

при работе со сборками (вставка компонента с диска или из библиотеки моделей, редак!
тирование вставки из библиотеки моделей) — на вкладке

Параметры

,

▼

при работе с графическими документами (вставка фрагмента с диска или из библиотеки
фрагментов, редактирование вставки фрагмента) — на вкладке

Переменные

.

Для открытия таблицы переменных компонента, вставленного в сборку с диска, служит
команда

Таблица переменных

, расположенная в контекстном меню пиктограммы

этого компонента в Дереве модели.

После нажатия кнопки

Таблица переменных

 или вызова команды

Таблица пере

менных

 на экране появляется окно

Таблица переменных

 (см. рис. 63.2 на с. 174).

Выберите из таблицы нужную строку и закройте окно кнопкой

ОК

. Внешним перемен!

ным вставляемого (вставленного) файла будут присвоены значения, содержащиеся в
ячейках выбранной строки.

Кроме изменения значений внешних переменных файла, вставленного в другой доку!
мент, таблицу переменных можно использовать для изменения текущих значений пере!
менных в самом файле, содержащем таблицу. Для того, чтобы присвоить внешним пе!
ременным файла значения из таблицы переменных, выполните следующие действия.

1. Откройте  файл, содержащий внешние переменные и таблицу переменных.

2. Откройте  окно работы с переменными.

3. На Инструментальной панели Окна работы с переменными нажмите кнопку

Таблица

переменных

.

На экране появится окно

Таблица переменных

 (см. рис. 63.2 на с. 174).

4. Выберите из таблицы нужную строку и нажмите кнопку

Присвоить значения пере

менным

.

Окно

Таблица переменных

 закроется, внешние переменные текущего файла приоб!

ретут значения, содержащиеся в выбранной строке таблицы.

Если текущий  файл — модель, то для ее перестроения необходимо вызвать команду

Перестроить

.

Кнопка (команда)

Таблица переменных

 доступна, если таблица переменных, храня!

щаяся во вставляемом (вставленном) файле, содержит более одной строки.

Если в файле есть внешние переменные, которые отсутствуют в таблице, то их значения
после применения таблицы не меняются.

Значения информационных переменных после применения таблицы не меняются, даже
если эти переменные присутствуют в таблице.

Часть IX.

Параметризация геометрических объектов

176

63.4.

Требования к файлу формата Excel,
содержащему таблицу переменных

В таблицу переменных могут быть переданы данные, хранящиеся файле формата Excel.
Для того, чтобы импорт данных производился корректно, содержимое файла Excel
должно удовлетворять следующим требованиям.

1. Лист с данными в книге Excel должен иметь имя

VarTable

. Если этот лист пустой или со!

держит некорректные данные, на экране появляется сообщение системы: «Данные не
найдены».

2. Импортируемая таблица не должна содержать полностью пустых строк или столбцов.

Сведения из ячеек, находящихся ниже пустой строки и справа от пустого столбца, в таб!
лицу переменных не переносятся.

Таблица переменных формируется в строгом соответствии с таблицей формата Excel.
Столбцы и строки будут расположены в последовательности, заданной на листе

VarTable

. Первыми столбцом и строкой таблицы переменных будут первые по счету за!

полненные столбец и строка из таблицы

VarTable

.

3. Ячейки импортируемой таблицы должны быть заполнены по следующим правилам.

▼

В первую строку, начиная со второй ячейки, вводятся имена переменных.

▼

В первый столбец, начиная со второй ячейки, вводятся комментарии к каждому набору
параметров.

▼

В остальные ячейки вводятся значения переменных. Эти ячейки могут содержать только
действительные числа.

Если таблица содержит данные неверного формата (например, в ячейках значений пере!
менных присутствуют буквы), то при импорте на экране появится сообщение «Данные,
имеющие неверный формат, будут заменены на "0".» Это сообщение также появляется,
если в импортируемой таблице есть пустые или объединенные ячейки. Чтобы перенести
измененные данные, нажмите кнопку

ОК

, чтобы отказаться от переноса — кнопку

От

мена

.

Такие элементы форматирования, как размер, стиль и цвет шрифта, размер ячеек и т.п.
импортируемой таблицы игнорируются.

Часть X

Атрибуты

178

Глава 64.

Общие сведения об атрибутах

Атрибут — это дополнительная неграфическая информация, связанная с объектом или
несколькими объектами чертежа, самим чертежом, спецификацией, фрагментом или
фрагментом в библиотеке фрагментов.

Атрибуты могут использоваться для поиска объектов, а также обрабатываться различ!
ными приложениями (например, системой проектирования спецификаций, расчетными
программами и т.п.).

В атрибутах могут храниться разнородные сведения, относящиеся к объекту (изображе!
нию или документу). В зависимости от характера информации ее удобнее представлять
тем или иным образом, то есть использовать ту или иную

структуру

 атрибута.

В КОМПАС!3D атрибут может иметь одну из четырех структур:

▼

число,

▼

строка текста,

▼

таблица с фиксированным количеством строк,

▼

таблица с произвольным количеством строк.

Одну и ту же структуру можно использовать для представления различных сведений, то
есть разные атрибуты могут иметь сходную структуру.

Например, один и тот же объект может иметь несколько атрибутов!таблиц, отличающих!
ся числом колонок и строк, несколько атрибутов!строк текста, содержащих различные
сведения об этом объекте.

Информация о структуре того или иного атрибута (а для табличных атрибутов также ин!
формация о параметрах таблицы и содержимом ячеек), содержится в

типе

 атрибута.

Каждый тип атрибута имеет

имя

. Типы атрибутов могут создаваться пользователем и

храниться внутри документа (в этом случае они доступны только при работе с этим до!
кументом) или во внешних файлах

*.lat

— библиотеках типов атрибутов (в этом случае

они доступны при работе с любым документом).

Общий порядок назначения (присвоения) атрибута чертежному объекту или документу
следующий:

1. Указание типа атрибута

2. Ввод значения атрибута

Значение

 атрибута — информация, которая хранится в атрибуте, присвоенном объекту.

Значения одного и того же атрибута, присвоенного разным объектам, могут быть раз!
личными.

Таким образом, можно сказать, что атрибуты — это классы (или разделы) сведений об
объектах, а значения атрибутов — сами сведения, относящиеся к тому или иному классу
(или разделу). Для разных объектов эти сведения могут быть одинаковыми или разли!
чаться благодаря тому, что описания атрибутов (типы атрибутов) хранятся отдельно от
самих атрибутов объектов (значений атрибутов).

179

Глава 65.

Создание типов атрибутов

Порядок действий при создании нового типа атрибута следующий.

1. Вызовите команду

Сервис — Библиотеки стилей — Типы атрибутов

.

На экране появится диалог работы с типами атрибутов (рис. 65.1).

Диалог имеет два окна просмотра списков типов атрибутов. Активным может быть толь!
ко одно окно просмотра. Например, на рис. 65.1 активным является правое окно. Акти!
визация производится щелчком мыши в окне.

▼

Чтобы создать новый тип атрибута в текущем документе, активизируйте окно просмотра,
озаглавленное

Локальные типы документа

. Если в обоих окнах отображаются библи!

отечные типы атрибутов (заголовки окон содержат пути к файлам библиотек), нажмите
кнопку

Документ

. В активном окне появится список типов атрибутов текущего докумен!

та.

▼

Чтобы создать новый тип атрибута в какой!либо библиотеке, нажмите кнопку

Библио

тека

. В появившемся на экране диалоге укажите нужный файл

*.lat

 и нажмите кнопку

Открыть

1

. В активном окне просмотра появится список типов атрибутов выбранной

библиотеки. Выделите раздел библиотеки, в который требуется добавить тип атрибута.

2. Нажмите кнопку

Новый тип

.

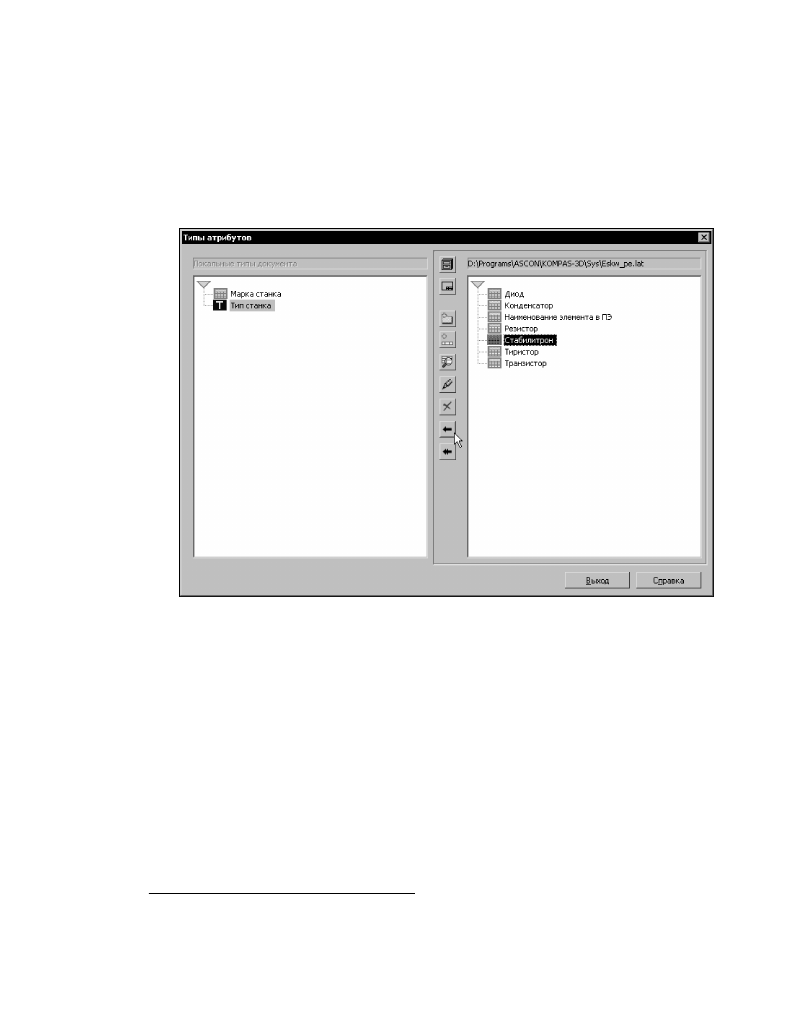

Рис. 65.1.  Диалог работы с типами атрибутов

1. Вы можете также создать собственную библиотеку для хранения типов атрибутов (см. раздел 65.2

на с. 186).

Часть X.

Атрибуты

180

На экране появится диалог создания типа атрибута (рис. 65.2).

3. Введите имя создаваемого типа атрибута.

4. Включите опцию, соответствующую структуре создаваемого типа атрибута.

5. Нажмите кнопку

ОК

 диалога.

Создание строкового или числового атрибута на этом заканчивается — в диалоге рабо!
ты с типами атрибутов появляется пиктограмма, соответствующая структуре созданного
типа атрибута, и его имя.

Создание атрибута табличного типа имеет некоторые особенности. Они описаны в
разделе 65.1.

65.1.

Создание атрибута табличного типа

Если атрибут является таблицей, то в типе атрибута хранится количество столбцов таб!
лицы, а для каждого столбца — заголовок, тип данных, диапазон значений данных (если
он назначен) либо список разрешенных значений. Таблица атрибута организована таким
образом, что в каждом ее столбце все ячейки содержат данные одного типа и имеют оди!
наковые ограничения на диапазон значений. Таким образом, таблица атрибута всегда
имеет регулярную структуру.

65.1.1.

Выбор прототипа

После включения опции

Таблица фиксированной длины

 или

Таблица переменной

длины

 в диалоге создания типа атрибута в нем появляется кнопка

Назначить прото

тип

. После ее нажатия в нижней части диалога появляется группа кнопок

Прототип

, а в

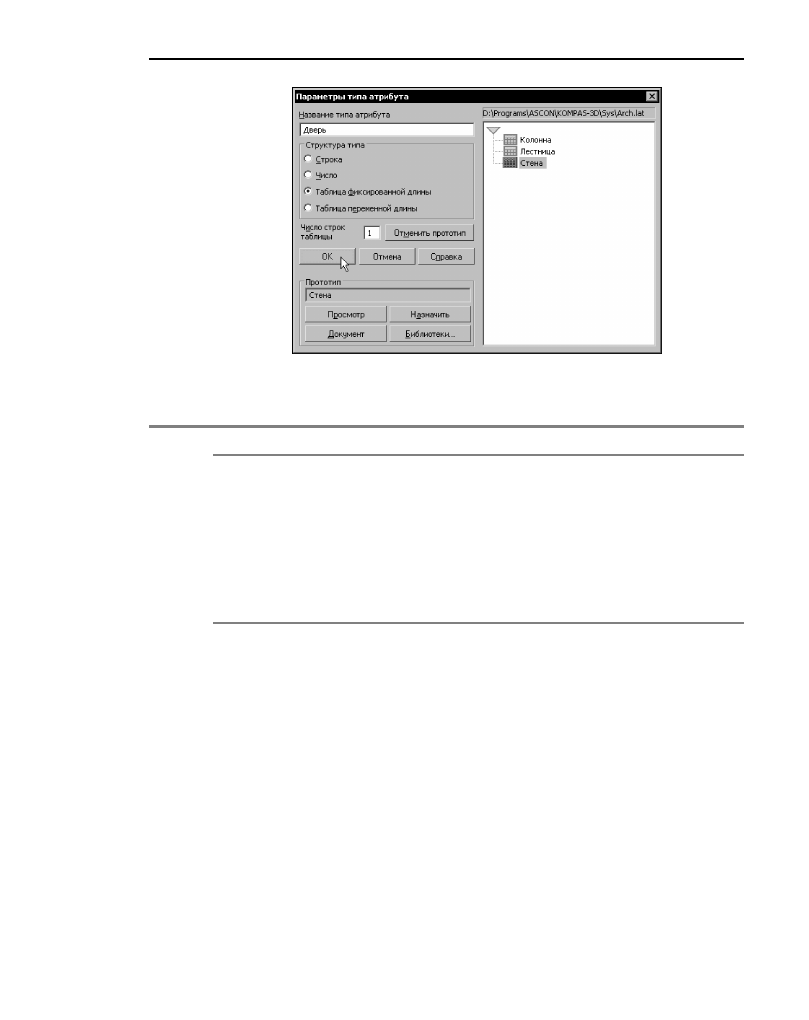

правой части — окно выбора прототипа (рис. 65.3).

Описание кнопок группы

Прототип

 представлено в таблице 65.1.

Рис. 65.2.  Диалог создания типа атрибута

181

Глава 65. Создание типов атрибутов

65.1.2. Описание структуры

После подтверждения создания табличного атрибута (закрытия диалога создания атри!
бута кнопкой

ОК

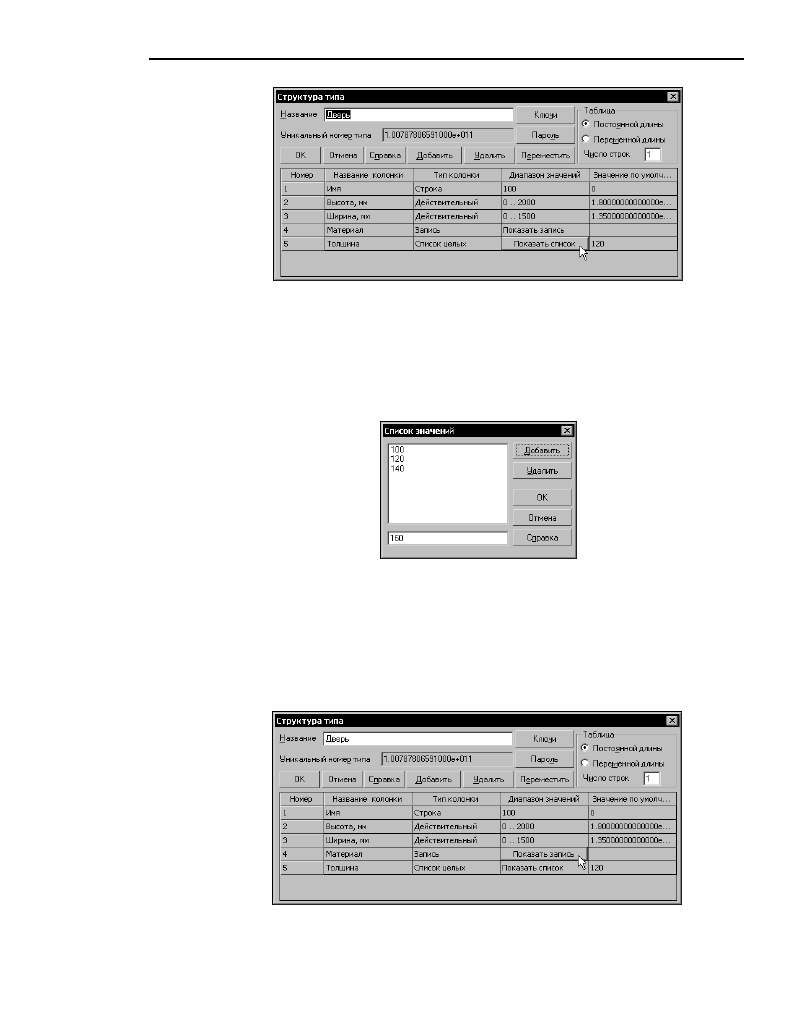

) на экране появляется диалог описания структуры табличного атрибута

(рис. 65.4).

В нижней части диалога отображается таблица, с помощью которой создается описание
структуры. Каждая строка содержит сведения о способе формирования колонки в таб!
личном атрибуте. Та строка, в которой находится курсор, является активной.

Элементы управления диалога описания структуры табличного атрибута представлены в
таблице 65.2.

Рис. 65.3.  Выбор прототипа табличного атрибута

Табл. 65.1. Кнопки группы

Прототип

Кнопка

Позволяет

Документ

Отобразить в окне выбора прототипа типы атрибутов, хранящиеся
в текущем документе (локальные типы атрибутов документа).

Библиотеки...

Отобразить в окне выбора прототипа типы атрибутов, хранящиеся
во внешнем файле библиотеки типов атрибутов

*.lat

.

Просмотр

Просмотреть тип атрибута, выделенный в окне выбора прототипа.

Назначить

Выбрать выделенный тип атрибута в качестве прототипа для
создаваемого.

Часть X.

Атрибуты

182

Рис. 65.4.  Диалог описания структуры табличного атрибута

Табл. 65.2. Диалог описания структуры табличного атрибута

Имя

Описание

Название

Поле, в котором можно отредактировать название создаваемого
типа атрибута.

Уникальный
номер типа

Справочное поле, содержащее уникальный номер, который
система автоматически присваивает создаваемому типу атрибута.
Вновь созданный тип атрибута не имеет номера. Вы можете
увидеть его при последующем просмотре или редактировании
сформированного атрибута.

Таблица

Установите с помощью переключателей тип табличного атрибута
(таблица фиксированной или переменной длины). В случае
таблицы фиксированной длины введите нужное значение в поле

Число строк

.

Номер

Автоматически присваиваемый номер колонки.

Название колонки

Поле для ввода названия (заголовка) колонки атрибута.

Тип колонки

Поле для выбора типа данных в колонке. Чтобы вызвать диалог
изменения типа данных, щелкните в поле левой кнопкой мыши, а
затем нажмите появившуюся кнопку

Сменить тип

. Диалог выбора

типа данных в колонке описан в следующем разделе.

183

Глава 65. Создание типов атрибутов

Завершив описание структуры, нажмите кнопку

ОК

 диалога. В диалоге работы с типами

атрибутов появится пиктограмма созданного табличного атрибута и его название.

Выбор типа данных

Диалог выбора типа данных в колонке показан на рис. 65.5.

Элементы управления этого диалога представлены в таблице 65.3.

Диапазон
значений

Поле для задания диапазона значений, допустимых для данных в
колонке. Чтобы изменить диапазон значений, щелкните в поле
левой кнопкой мыши, а затем нажмите появившуюся кнопку.
Для целых и действительных чисел необходимо указать
максимальное и минимальное значения, для строки текста —
максимальную длину в символах

*

.

Если тип данных в колонке —

запись

, то щелчок на кнопке в поле

Диапазон значений

 вызывает диалог формирования структуры

записи. Подробно о создании записи рассказано на

Формирование

структуры записи

 на с. 185.

Значение по
умолчанию

Поле для ввода умолчательного значения в колонке атрибута.

Добавить

Кнопка, позволяющая добавить в атрибут новую колонку. После ее
нажатия в диалоге описания структуры атрибута появляется новая
строка, расположенная под строкой, которая была активна в
момент нажатия кнопки.

Удалить

Кнопка, позволяющая удалить колонку из атрибута. После ее
нажатия из диалога описания структуры атрибута удаляется строка,
которая была активна в момент нажатия кнопки.

Переместить

Кнопка, позволяющая переместить колонку. После ее нажатия
укажите новое положение активной строки.

Пароль

Кнопка, позволяющая установить пароль доступа к структуре
атрибута (например, для защиты от несанкционированного
редактирования структуры).

Ключи

Кнопка, позволяющая задать ключи атрибута. Они используются
для сортировки объектов по атрибутам.

* Максимально возможный диапазон для целых чисел: от !2147483647 до

2147483647.
Максимально возможный диапазон для вещественных чисел: от !1.7e+307
до 1.7e+307.
Максимально возможная длина строки: 4000 символов.

Табл. 65.2. Диалог описания структуры табличного атрибута

Имя

Описание

Часть X.

Атрибуты

184

Формирование списков значений для заполнения ячеек

Если для колонки установлено заполнение ячеек значениями из списка, необходимо со!
здать сам список.

Для этого щелкните левой кнопкой мыши в поле

Диапазон значений

, а затем нажмите

появившуюся кнопку

Показать список

 (рис. 65.6).

Рис. 65.5.  Диалог выбора типа данных

Табл. 65.3. Диалог выбора типа данных

Элемент

Описание

Целый

,

Действительный

,

Строка

,

Запись

Варианты типов данных в колонке атрибута. О типе данных

запись



подробно рассказано на

Формирование структуры записи

 на

с. 185.

Ключ поля

Поле для ввода ключевого значения для данной колонки.
Допускаются целые числа не более 9999.

Заполнение из
списка

Опция, позволяющая сформировать список значений для ячеек
настраиваемой колонки. Впоследствии, когда атрибут данного типа
будет присвоен объекту, ввод значений в эту колонку будет
возможен только путем выбора из списка (о формировании списка
рассказано в следующем разделе).
Если выбран тип данных

запись

, то эта опция не доступна.

Соответствует в
языке С

Справка о том, какому типу данных в языке С соответствует
выбранный тип данных в колонке (эта информация может
потребоваться при разработке прикладных библиотек КОМПАС).

185

Глава 65. Создание типов атрибутов

На экране появится диалог ввода значений списка (рис. 65.7).

Введите в нижнее поле диалога значение, которое должно содержаться в списке, и на!
жмите кнопку

Добавить

. Это значение будет добавлено в список — перемещено в вер!

хнее поле. Нижнее поле очистится. Повторяя описанные действия, сформируйте список.

Чтобы удалить значение, выделите его и нажмите кнопку

Удалить

.

Формирование структуры записи

Запись представляет собой строку другой таблицы, на которую ссылается данная ячей!
ка.

Чтобы сформировать эту таблицу, щелкните левой кнопкой мыши в поле

Диапазон

значений

, а затем нажмите появившуюся кнопку

Показать запись

 (рис. 65.8).

Рис. 65.6.  Вызов диалога ввода значений

Рис. 65.7.  Диалог ввода значений списка

Рис. 65.8.  Вызов диалога формирования структуры записи

Часть X.

Атрибуты

186

На экране появится диалог формирования структуры записи (рис. 65.9).

Формирование структуры записи практически аналогично формированию структуры
табличного атрибута. Отличие состоит в невозможности создания записи, т.е. уровень
вложенности записей может быть только один.

65.2.

Создание библиотеки типов атрибутов

Чтобы создать новую библиотеку

*.lat

, нажмите кнопку

Библиотека

 в диалоге работы с

библиотеками (рис. 65.1). В появившемся диалоге выбора файлов введите несуществу!
ющее имя, нажмите кнопку

Открыть

 и подтвердите создание файла. Активное окно

диалога работы с типами атрибутов очистится, так как вновь созданная библиотека пус!
та.

Если вы планируете хранить в библиотеке большое количество типов атрибутов, реко!
мендуется разбить их на тематические группы — разделы; впоследствии это облегчит
поиск нужного типа. Чтобы создать раздел, нажмите кнопку

Новый раздел

 и введите в

появившемся диалоге имя раздела. Сформируйте структуру библиотеки, добавляя в нее
разделы.

Затем создайте типы атрибутов в разделах библиотеки, как это описано выше.

Разделы, подразделы и типы атрибутов в них автоматически сортируются по алфавиту.

65.3.

Управление типами атрибутов

Работа с типами атрибутов ведется в специальном диалоге, вызываемом командой

Сервис — Библиотеки стилей — Типы атрибутов

 (рис. 65.1).

Назначение кнопок

Документ

,

Библиотека

,

Новый тип

 и

Новый раздел

 описано в

предыдущих разделах. Остальные кнопки представлены в таблице 65.4.

Рис. 65.9.  Диалог формирования структуры записи

Табл. 65.4. Кнопки диалога работы с типами атрибутов

Имя

Описание

Просмотреть

Позволяет просмотреть характеристики выделенного типа
атрибута.

Редактировать

Позволяет отредактировать характеристики выделенного типа
атрибута или название выделенного раздела библиотеки.

187

Глава 65. Создание типов атрибутов

Таким образом, диалог работы с типами атрибутов позволяет просматривать, редакти!
ровать, удалять типы атрибутов, хранящиеся как в текущем документе, так и вне его —
в библиотеках типов атрибутов. С помощью этого диалога можно редактировать струк!
туру библиотек, а также копировать и перемещать типы атрибутов между библиотеками
и документами.

При редактировании табличных типов атрибутов необходимо иметь в виду следующее:

1. При внесении существенных изменений в описание структуры данных (перенос, удале!

ние или добавление столбцов таблицы, изменение типа данных в столбце, изменение
диапазона значений столбца, изменение таблицы с фиксированным числом строк на
таблицу с переменным числом строк и т.п.), система автоматически удаляет старый ат!
рибут и создает вместо него новый.

2. При изменении параметров табличного типа атрибута, не влияющих на структуру данных

(название типа, заголовки столбцов таблицы, списки разрешенных значений в ячейках),
тип атрибута не удаляется.

Удалить

Позволяет удалить выделенный тип атрибута или выделенный
раздел библиотеки (вместе с содержащимися в нем типами
атрибутов).

Внимание!

Восстановление удаленного типа атрибута или раздела

библиотеки невозможно.

Копировать

Позволяет скопировать выделенный тип атрибута или выделенный
раздел библиотеки

*

. После нажатия этой кнопки выбранный тип

атрибута или раздел появляется также в соседнем окне
просмотра

**

.

Перенести

Позволяет перенести выделенный тип атрибута или выделенный
раздел библиотеки

*

. После нажатия этой кнопки выбранный тип

атрибута или раздел удаляется со своего прежнего места и
переносится в соседнее окно просмотра

**

.

* Копирование и перемещение разделов возможно только между библиоте!

ками. Из библиотеки в документ можно скопировать только отдельные ти!
пы атрибутов.

** При копировании и перемещении разделов и атрибутов между библиоте!

ками вставка производится в выделенный раздел библиотеки, открытой в
соседнем окне.

Удаление числового и строкового типов атрибутов никак не влияет на атрибуты, исполь!
зующие эти типы. Удаление же (вручную или в результате редактирования структуры)
табличного типа атрибута приводит к невозможности редактирования атрибутов, ис!
пользующих этот тип.

Табл. 65.4. Кнопки диалога работы с типами атрибутов

Имя

Описание

188

Глава 66.

Использование атрибутов

66.1.

Присвоение атрибутов объектам и документам

Присвоение атрибута объекту — связывание объекта (изображения или документа) с ат!
рибутом того или иного типа и ввод значения атрибута.

66.1.1.

Атрибут одного графического объекта

Чтобы присвоить атрибут графическому объекту (изображению), выполните следующие
действия.

1. Выделите объекты, которым нужно назначить атрибут (о выделении объектов см. Том I,

раздел 8.6 на с. 100).

2. Вызовите команду

Сервис — Атрибут...

 На экране появится диалог работы с атрибута!

ми объекта (рис. 66.1).

Если у выделенного объекта еще нет ни одного атрибута, то список имеющихся атрибу!
тов пуст.

3. Нажмите кнопку

Новый...

 для вызова диалога выбора типа атрибута (рис. 66.2).

4. Откройте нужный список типов атрибутов с помощью кнопок

Документ

 или

Библио

теки...

.

Если в списке отсутствует требуемый тип атрибута, вы можете создать его. Для этого на!
жмите кнопку

Новый...

. На экране появится диалог создания типа атрибута (рис. 65.2).

Порядок создания типов атрибутов описан в главе 65. Вновь созданный тип атрибута по!
явится в списке типов.

5. Выделите нужный тип атрибута в списке и нажмите кнопку

Выбрать

.

На экране появится диалог ввода значения атрибута.

6. Введите значение, соответствующее типу атрибута (число или строку текста), или запол!

ните таблицу.

Рис. 66.1.  Диалог работы с атрибутами объекта

189

Глава 66. Использование атрибутов

Вы можете защитить значение атрибута паролем от несанкционированного изменения.
Для этого нажмите кнопку

Пароль

. В появившемся диалоге введите любую комбинацию

символов.

В списке атрибутов объекта появится пиктограмма, соответствующая структуре выбран!
ного типа атрибута, и его название.

7. Для завершения диалога работы с атрибутами объекта нажмите кнопку

Выход

.

66.1.2. Атрибут нескольких графических объектов

Атрибут можно присвоить не только одиночному объекту, но и нескольким объектам од!
новременно. В этом случае формируется так называемый групповой атрибут. Групповой
атрибут может быть присвоен только графическим объектам, назначить один и тот же
атрибут сразу нескольким документам невозможно.

Чтобы присвоить групповой атрибут, выделите нужные объекты и выполните те же дейс!
твия, что и при назначении атрибута отдельному объекту — одиночного атрибута
(см. раздел 66.1.1). На рис. 66.3 показан диалог работы с атрибутами объекта, имеюще!
го как одиночные (собственные) атрибуты, так и групповые (общие с несколькими дру!
гими объектами).

Обратите внимание на то, что групповые атрибуты содержатся в отдельной папке с изоб!
ражением знака суммы —

Σ

.

Если перед вызовом этого диалога были выделены все объекты, которым присвоены од!
ни и те же групповые атрибуты, то на содержащей их папке знак суммы не отображается.

Рис. 66.2.  Диалог выбора типа атрибута
