Глава 57.

Общие сведения о параметризации

57.1.

Что такое параметрическое изображение

Отличие параметрического изображения от обычного состоит в том, что в нем хранится
информация не только о расположении и характеристиках геометрических объектов, но
и о взаимосвязях между объектами и наложенных на них ограничениях.

Под

взаимосвязью

объектов подразумевается зависимость между параметрами не!

скольких объектов. При редактировании одного из взаимосвязанных параметров изме!
няются другие. Редактирование параметров одного объекта, не связанных с параметра!
ми других объектов, не влияет ни на какие параметры. При удалении одного или
нескольких объектов взаимосвязь исчезает.

В качестве примеров связей, наложенных на объекты, можно привести параллельность
и перпендикулярность отрезков, прямых, стрелок взгляда, сегментов линии ступенчато!
го разреза, равенство длин отрезков или радиусов окружностей. Взаимозависимыми па!
раметрами параллельных отрезков являются углы их наклона, т.к. параллельность от!
резков тождественна равенству углов их наклона. Если повернуть один из связанных
таким образом отрезков, т.е. изменить угол его наклона, повернется и другой отрезок.
Если сдвинуть или промасштабировать один из отрезков, т.е. не изменять его угол на!
клона, второй отрезок не изменится. Если удалить один из отрезков, то угол наклона
другого станет независимым.

Зависимость между параметрами может быть и более сложной, чем равенство одного
параметра другому. Например, возможно задание функции, определяющей отношение
между параметрами нескольких объектов.

Второй тип параметрической связи —

ассоциативность

объектов. Ассоциативными мо!

гут быть объекты, которые при построении привязываются к другим объектам — разме!
ры, технологические обозначения, штриховки. Такие объекты «помнят» о своей прина!
длежности к базовому графическому объекту (отрезку, окружности и т.д.) или к
нескольким объектам. При редактировании базовых объектов (например, их сдвиге или
повороте) ассоциативные объекты перестраиваются соответствующим образом. В ре!
зультате сохраняется взаимное расположение базового и ассоциированного с ним объ!
екта.

Под

ограничением

подразумевается зависимость между параметрами отдельного объ!

екта, равенство параметра объекта константе или принадлежность параметра опреде!
ленному числовому диапазону. Допускается только такое редактирование объекта, в ре!
зультате которого не будут нарушены установленные зависимости, равенства и
неравенства.

В качестве примеров ограничений, наложенных на геометрические объекты, можно при!
вести вертикальность и горизонтальность отрезков, прямых, стрелок взгляда, линий
разреза/сечения. Вертикальность отрезка тождественна равенству X!координат его кон!
цов друг другу или равенству угла его наклона 90°. Отрезок, на который наложено такое
ограничение, можно перемещать, но нельзя поворачивать, т.е. изменять угол его накло!
на.

143

Глава 57. Общие сведения о параметризации

При редактировании параметризованных и ассоциативных объектов перестроение изоб!
ражения происходит таким образом, что соблюдаются все наложенные на объекты огра!
ничения и сохраняются связи между объектами.

Параметрические изображения могут использоваться как самостоятельно (например,
чертеж, содержащий параметрические виды детали), так и для вставки в другие доку!
менты (чертежи или фрагменты). Параметрическое изображение, предназначенное для
последующей вставки, обязательно должно храниться во фрагменте (файле с расшире!
нием

frw

) и иметь

внешние переменные

. Подготовка параметрических фрагментов для

вставки описана в разделе 57.9 на с. 150, а порядок вставки — в разделе 54.1 на с. 132.

57.2.

Идеология параметризации КОМПАС3D

Существует два принципиально различных способа получения параметрического изоб!
ражения.

▼

Программирование, либо интерактивное формирование изображения непосредственно
при рисовании. В ряде CАD!систем можно вычерчивать изображение с одновременным
заданием закона построения, который, однако, потом нельзя изменить в случае ошибки
(придется удалить все построение и начать его заново), либо такое изменение сильно за!
труднено.

▼

Наложение ограничений (связей) на объекты начерченного ранее изображения узла или
детали, причем в любом порядке, не придерживаясь какой!либо жесткой последова!
тельности. В этом случае возможно произвольное изменение изображения, не приводя!
щее к необходимости повторных построений с самого начала.

В КОМПАС!3D реализован второй способ параметризации изображений. Такая парамет!
ризация называется вариационной.

Работая в чертеже, фрагменте или эскизе трехмерного элемента, можно накладывать
различные размерные (линейные, угловые, радиальные и диаметральные) и геометри!
ческие (параллельность, перпендикулярность, касание, принадлежность точки к кривой,
фиксация точки и т.д.) ограничения и связи на объекты изображения.

57.3.

Параметрические возможности КОМПАС3D

КОМПАС!3D предоставляет пользователю возможности наложения следующих связей и
ограничений:

▼

Вертикальность объектов*

▼

Горизонтальность объектов*

▼

Коллинеарность отрезков*

▼

Параллельность объектов*

▼

Перпендикулярность объектов*

▼

Выравнивание характерных точек объектов по вертикали*

▼

Выравнивание характерных точек объектов по горизонтали*

▼

Зеркальная симметрия*

▼

Равенство радиусов дуг и окружностей

Часть IX.

Параметризация геометрических объектов

144

▼

Равенство длин отрезков

▼

Касание кривых*

▼

Объединение характерных точек объектов*

▼

Принадлежность точки кривой*

▼

Фиксация характерных точек объектов

▼

Фиксация* и редактирование размеров

▼

Присвоение размеру имени переменной

Отмеченные «звездочкой» связи и ограничения могут накладываться автоматически.

Команды наложения перечисленных связей и ограничений сгруппированы в меню

Инструменты — Параметризация

, а кнопки для вызова команд — на панели

Пара

метризация

(рис. 57.1).

Задание аналитических зависимостей (уравнений и неравенств) между переменными
осуществляется в Окне работы с переменными.

Существуют также возможности для автоматической параметризации следующих пост!
роений:

▼

Скругление

▼

Фаска

▼

Сопряжение

▼

Усечение

▼

Усечение двумя точками

▼

Выравнивание по границе

▼

Удлинение до ближайшего объекта

▼

Простановка точек на пересечении

▼

Простановка точек вдоль кривой

▼

Симметрия

Для удобства работы можно включить отображение на экране значков, символизирую!
щих ограничения, наложенные на объекты, а также значков, показывающих количество
имеющихся у объектов степеней свободы.

Предусмотрен ввод ассоциативных объектов оформления. К ним относятся:

▼

штриховки;

▼

обозначения шероховатости;

▼

обозначения базы;

▼

размеры;

▼

обозначения центра;

▼

эквидистанты.

Не предусмотрена возможность параметризации некоторых сложных объектов:

Рис. 57.1. Панель

Параметризация

145

Глава 57. Общие сведения о параметризации

▼

прямоугольника;

▼

многоугольника;

▼

ломаной;

▼

кривой Безье;

▼

контуров;

▼

текста;

▼

таблицы;

▼

линий!выносок всех типов;

▼

стрелки направления взгляда;

▼

линии разреза/сечения,

▼

макроэлементов.

57.4.

Принципы и приемы наложения связей и ограничений

Ряд ограничений и связей может быть определен без явного ввода числовых значений
(например, горизонтальность прямой или условие касания двух кривых). Напротив, та!
кие ограничения, как значения размеров должны выражаться именно числовыми значе!
ниями. Некоторые связи и ограничения можно задать в форме уравнения или неравенс!
тва (например, указать функцию зависимости параметра объекта от параметров других
объектов или задать диапазон, в котором должно находиться значение параметра).

Часть ограничений и взаимосвязей (совпадения точек, параллельность и др.) могут фор!
мироваться автоматически при вводе, если пользователь включил такую возможность.
Например, совпадение точек и положение точки на кривой параметризуются через вы!
полненную при указании точки привязку (глобальную или локальную, см. Том I,
раздел 8.2 на с. 84), а условия параллельности, перпендикулярности и касания — в со!
ответствующих процессах ввода объектов. В любой момент можно выключить автомати!
ческое формирование ограничений и взаимосвязей.

Дополнительные ограничения и взаимосвязи можно назначить объектам чертежа в лю!
бой момент работы над документом.

Ассоциативность объектов (размеров, штриховок и др.) возникает только при их вводе
благодаря прямому или косвенному указанию базовых объектов. Отдельных команд для
задания ассоциативности не существует.

Ограничения накладываются путем выбора их типа и указания параметризуемого объек!
та.

Например, вы выбрали горизонтальность и указываете отрезки, которые должны быть
горизонтальны.

Связи накладываются путем выбора их типа и указания пары взаимосвязанных объек!
тов.

Например, вы выбрали параллельность и указываете пары отрезков, которые должны
быть параллельны.

При этом запоминаются только те связи, которые были установлены явно (либо путем
обращения к соответствующей команде параметризации, либо путем рисования в пара!

Часть IX.

Параметризация геометрических объектов

146

метрическом режиме). Обратите внимание на то, что новые связи, которые вытекают из
нескольких ранее наложенных связей, автоматически не возникают, даже если они ка!
жутся совершенно очевидными.

Например, вы начертили три отрезка и установили параллельность первого отрезка вто!
рому, а второго — третьему. При этом связь между первым и третьим отрезками явля!
ется опосредованной — она осуществляется через второй отрезок. Сразу после удале!
ния второго отрезка первый и третий будут параллельны, однако редактироваться они
будут уже независимо друг от друга, т.к. прямой связи между ними нет.

Еще один способ наложения ограничений — фиксация ассоциативного размера. Если
размер ассоциативный, то при помощи соответствующей команды его можно зафикси!
ровать. Когда размер зафиксирован, его значение остается постоянным при любом пе!
рестроении объектов, составляющих изображение. Значение размера всегда характери!
зует какой!либо геометрический параметр. Например, значение ассоциативного
линейного размера соответствует расстоянию между характерными точками объектов
(или одного объекта), а значение ассоциативного радиального размера — радиусу базо!
вой окружности или дуги окружности. Таким образом, фиксация размера позволяет ус!
тановить равенство константе какого!либо параметра объекта. Значение каждого конк!
ретного фиксированного размера можно изменить при помощи специальной команды,
но нельзя изменить путем редактирования самих объектов.

Если зависимость между параметрами объектов требуется задать в аналитической фор!
ме (уравнением или неравенством), то сначала нужно создать переменные, соответству!
ющие зависимым параметрам. Затем можно вводить уравнения и неравенства с участи!
ем созданных переменных.

Для создания переменной следует проставить ассоциативный размер, характеризующий
ограничиваемый параметр (например, для длины отрезка это будет линейный размер
между концами отрезка) и при помощи соответствующей команды присвоить этому раз!
меру имя переменной.

Присвоив имя переменной зафиксированному размеру, можно использовать значение
этого размера в уравнениях и неравенствах.

Ввод уравнений и неравенств осуществляется в Окне работы с переменными.

Порядок снятия связей и ограничений рассмотрен в главе 61.

57.5.

Рекомендации по использованию
параметрических возможностей

Наличие параметрических возможностей не накладывает каких!либо ограничений на
стиль работы при создании чертежей. Вы можете выбирать, с каким именно изображе!
нием вам удобнее работать — с параметризованным или обычным. При необходимости
в одном документе могут сочетаться параметризованные и непараметризованные объек!
ты. Кроме того, можно без каких!либо проблем переходить от одного представления
геометрии к другому, например, накладывая параметрические ограничения на создан!
ный ранее обычный чертеж или удаляя ограничения, наложенные на созданное ранее па!
раметрическое изображение.

147

Глава 57. Общие сведения о параметризации

К применению параметрических возможностей при работе с чертежной документацией
следует подходить взвешенно, оценивая степень реальной необходимости полной пара!
метризации того или иного чертежа.

Можно дать следующие общие рекомендации, связанные с параметризацией чертежей.

▼

Имеет смысл параметризовать чертежи деталей, при модификации которых изменяются
только размеры и не меняется топология. Таким образом, однажды созданное парамет!
рическое изображение детали может быть быстро перестроено простым изменением
значений размеров.

▼

Если выполняется новая разработка, оцените, будет ли она применяться в будущем как
прототип. Если нет, тогда параметризация чертежа может не выполняться, так как отпа!
дает необходимость в последующей быстрой модификации. Если же новая деталь будет
часто использоваться как стандартный прототип, параметризация ее чертежа или созда!
ние параметрического фрагмента имеет смысл.

▼

Скорее всего, не будет оправданной полная параметризация сложных сборочных черте!
жей, так как в этом случае велик объем работы по вводу ограничений и управляющих
размеров.

▼

Попробуйте оценить на конкретных примерах чертежей, типовых для вашей организа!
ции, какие преимущества дает применение параметризации. В дальнейшем учитывайте
полученные результаты при новом проектировании или переработке имеющейся чер!
тежной документации.

57.6.

Особенности работы с параметрическими объектами

При работе с параметрическими чертежами и фрагментами может оказаться полезным
знание следующих особенностей.

▼

Чем больше ограничений наложено на объекты, составляющие изображение детали, тем
меньше вероятность сильных разбросов при пересчетах. В большинстве случаев реко!
мендуется полное определение изображения, т.е. лишение составляющих его объектов
всех степеней свобод. В качестве вспомогательных ограничений применяйте фиксацию
точек, назначение горизонтальности или вертикальности отрезков, простановку допол!
нительных размеров. Для удобства работы можно включить отображение на экране сте!
пеней свободы объектов (см. раздел 59.2 на с. 163).

▼

Рекомендуется не выполнять «резких движений» при редактировании параметрическо!
го изображения, лучший стиль при работе с ним — постепенность. Например, не следует
слишком сильно изменять значение размера (было 5 градусов, а стало 120). Такие зна!
чительные изменения лучше выполнять постепенно, в несколько приемов. То же самое
можно сказать и о редактировании перетаскиванием точек — не следует сдвигать объ!
ект или точку сразу на очень большое расстояние, лучше выполнить такое перемещение
в несколько этапов.

▼

Помните, что время обработки параметрического изображения существенно зависит от
насыщенности чертежа или фрагмента параметризованными объектами. Однако полно!
стью определенное изображение обрабатывается быстрее, чем недоопределенное.

Часть IX.

Параметризация геометрических объектов

148

57.7.

Параметрический режим

Параметрическим режимом называется такой режим создания и редактирования гео!
метрических объектов и объектов оформления, в котором параметрические связи и ог!
раничения накладываются автоматически. При этом тип накладываемых связей и огра!
ничений определяется в процессе построения благодаря последовательности
выполнения команды построения объекта или осуществлению привязки (в том числе ло!
кальной).

Вот несколько примеров работы в параметрическом режиме.

▼

Вычерчивание отрезка, параллельного другому отрезку, с помощью команды

Парал

лельный отрезок

вызовет автоматическое возникновение соответствующей связи —

параллельности

отрезков.

▼

Если при вычерчивании окружности ее центр будет привязан к концу отрезка, то соот!
ветствующая связь —

совпадение точек

— будет сформирована автоматически.

▼

Вычерчивание вертикального отрезка приводит к наложению на него соответствующего
ограничения —

вертикальности

▼

Построение горизонтальной линии разреза с выравниванием по центру окружности при!
водит к наложению на линию разреза ограничения

горизонтальность

и формированию

связи

выравнивание точек по горизонтали

между первым штрихом линии и центром ок!

ружности.

▼

Простановка обозначения шероховатости приводит к созданию

ассоциативного

знака

шероховатости.

По умолчанию во фрагментах и чертежах параметрический режим выключен, а в эскизах
трехмерных элементов — включен.

Чтобы включить и настроить параметрический режим в текущем графическом докумен!
те, вызовите команду

Сервис – Параметры... – Текущий чертеж (фрагмент) – Па

раметризация

На экране появится диалог настройки параметрического режима (рис. 57.2). Элементы
управления этого диалога представлены в таблице 57.1.

Рекомендуется включать параметрический режим при оформлении чертежей, содержа!
щих ассоциативные виды. Это позволит создавать ассоциативные объекты оформления
(размеры, обозначения центра, шероховатости и т.п.), которые будут «следовать» за
своими базовыми объектами при перестроении последних в результате редактирования
модели.

149

Глава 57. Общие сведения о параметризации

Настройка параметрического режима хранится в самом документе и не изменяется при
его передаче на другое рабочее место.

Если вы создаете большинство графических документов в параметрическом режиме, то
выполнение соответствующей настройки в каждом документе нерационально. В этом
случае можно сделать так, чтобы во всех новых графических документах по умолчанию
был включен параметрический режим.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Параметризация

. Настройте параметрический режим, как описа!

но выше.

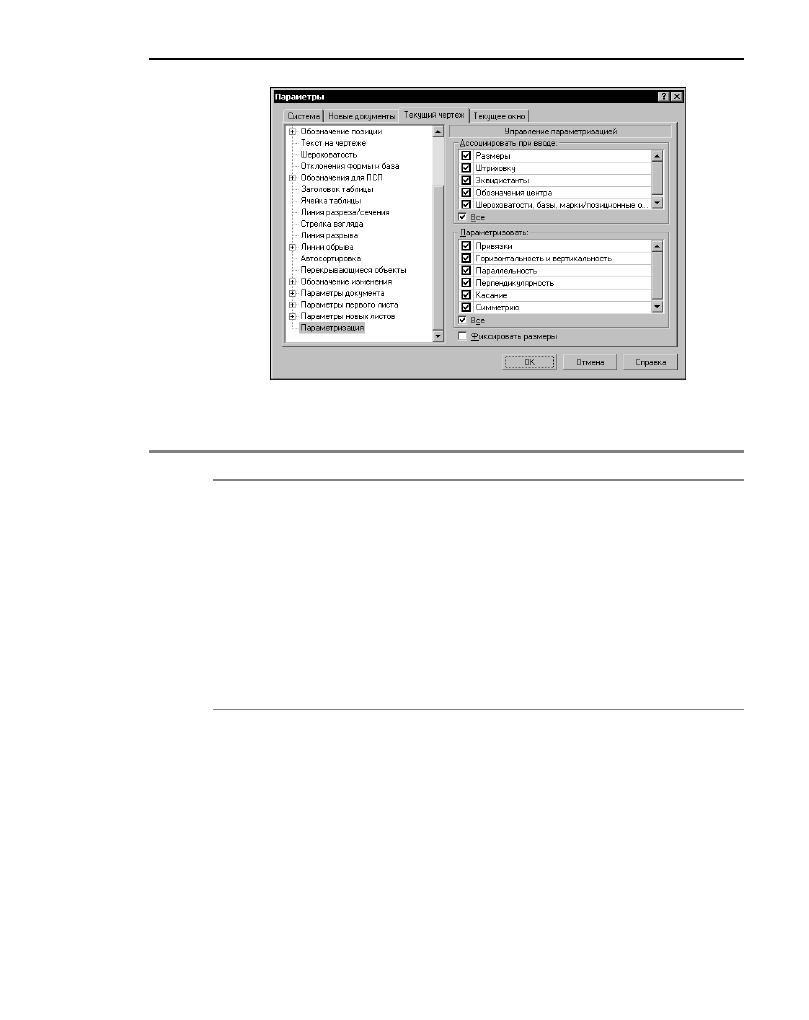

Рис. 57.2. Диалог настройки параметрического режима

Табл. 57.1. Элементы управления диалога настройки параметрического режима

Элемент

Описание

Ассоциировать
при вводе

Группа опций, позволяющая включить ассоциативность объектов.
Вы можете включить любую комбинацию опций. Если требуется
активизировать все опции группы, включите опцию

Все

Параметризовать

Группа опций, позволяющая включить автоматическую
параметризацию построений. Вы можете включить любую
комбинацию опций. Если требуется активизировать все опции
группы, включите опцию

Все

Фиксировать
размеры

Опция, включение которой означает, что ассоциативные размеры
будут автоматически фиксироваться при вводе. Опция доступна,
если в группе

Ассоциировать при вводе

включена опция

Размеры

Часть IX.

Параметризация геометрических объектов

150

57.8.

Общий порядок действий
при построении параметрического изображения

Если параметрический режим включен (см. раздел 57.7 на с. 148), то отмеченные в диа!
логе настройки параметризации связи и ограничения формируются системой автомати!
чески при вводе объектов.

Никаких специальных действий при создании объектов выполнять не нужно. Однако
следует обязательно учитывать, что совпадения точек объектов параметризуются через
выполненные при указании этих точек привязки. При этом не имеет значения, какая при!
вязка действовала — глобальная или локальная. Точка, указанная просто «неподалеку»
от другой точки, без выполнения привязки, параметризоваться не будет. Совпадение то!
чек параметризуется и при перетаскивании характерных точек объектов (тоже через вы!
полненную привязку).

Ассоциативные объекты оформления создаются в обычном порядке.

Различные дополнительные взаимосвязи и ограничения можно назначить объектам в
любой момент, когда это потребуется.

Задание аналитических зависимостей между переменными, соответствующими пара!
метрам модели, производится в Окне работы с переменными.

57.9.

Подготовка параметрических фрагментов
для вставки в другие документы

Вставка в документы параметрических фрагментов позволяет сэкономить время не
только на вычерчивании изображения, но и на его редактировании, так как для перестро!
ения изображения достаточно изменить параметры фрагмента. Изменение параметров
возможно как во время, так и после вставки.

Порядок вставки фрагментов (в том числе параметрических) в другой документ описан
в разделе 54.1 на с. 132. Документ, в который вставляется фрагмент, называется глав!
ным документом.

Как правило, в параметрическом изображении изделия одни переменные являются не!
зависимыми (их значения могут быть непосредственно введены пользователем), а
другие — вычисляемыми (их значения зависят от значений остальных переменных). При
вставке параметрического фрагмента в другой документ обычно требуется задание зна!
чений независимых переменных. Остальные переменные вычисляются согласно сущес!
твующим во вставляемом фрагменте уравнениям и неравенствам.

Переменная в параметрическом фрагменте, значение которой можно изменять в глав!
ном документе, называется

внешней

. Любые переменные фрагмента могут быть вне!

шними. Основное назначение внешних переменных — управление параметрами встав!
ленного в другой документ фрагмента без редактирования этого фрагмента «изнутри».

Под словом «точка» здесь понимается не точка — геометрический объект, а любая за!
даваемая характерная точка объекта при его построении (начальная и конечная точки от!
резка, центр окружности или эллипса и т.д.)

151

Глава 57. Общие сведения о параметризации

Например, вы построили в параметрическом фрагменте изображение крышки и при по!
мощи уравнений и неравенств задали зависимости между ее высотой, толщиной, диа!
метром и диаметрами отверстий в ней.

При вставке фрагмента с крышкой в чертеж размерами, определяющими все ее пара!
метры, должны быть диаметр и высота. Сделайте переменные, соответствующие диа!
метру и высоте крышки, внешними. Тогда в момент вставки фрагмента в чертеж нужно
будет задать только их значения. Расчет значений остальных переменных и соответству!
ющее перестроение изображения будет выполнено автоматически.

Присвоение переменной статуса «внешняя» производится в Окне работы с переменными
(см. главу 59). Чтобы сделать переменную внешней, включите напротив нее опцию в ко!
лонке

Внешняя

Обратите внимание на то, что внешняя переменная будет доступна для изменения в глав!
ном документе, только если она присвоена зафиксированному размеру. Переменная,
присвоенная информационному (т.е. незафиксированному) размеру, считается инфор!
мационной. Она будет недоступна в главном документе.

Фиксация размера возможна с помощью команды

Зафиксировать размер

(см.

раздел 58.15 на с. 156) или диалога установки значения размера (см. раздел 58.16 на
с. 157).

Для быстрого присвоения внешним переменным вставляемого (вставленного) фрагмен!
та предопределенных значений можно использовать таблицу переменных (см. главу 63).

152

Глава 58.

Наложение связей и ограничений

В описании каждой команды указаны ее возможности, кнопка для вызова команды, по!
рядок указания объектов параметризации и механизм действия команды при отсутствии
других связей и ограничений. Если связь или ограничение, накладываемые при помощи
этой команды, могут возникать автоматически в параметрическом режиме, в описании
команды указана соответствующая опция настройки параметрического режима.

Если объекты, участвующие в выполнении команды параметризации, уже имеют связи и
ограничения, то новая связь или ограничение накладываются с учетом уже существую!
щих. При этом перестроение изображения происходит таким образом, что соблюдаются
все связи и ограничения, а изменение параметров объектов минимально.

Связи и ограничения, противоречащие уже существующим, накладываться не будут.

При необходимости вы можете включить и настроить отображение на экране символов,
показывающих связи и ограничения, наложенные на графические объекты (см.
главу 59).

58.1.

Горизонталь

Чтобы преобразовать наклонные объекты (отрезки, стрелки взгляда и др.) в горизон!
тальные, вызовите команду

Горизонталь

Последовательно указывайте объекты, которые необходимо преобразовать.

При преобразовании отрезка в горизонтальный остается неизменной его проекция на го!
ризонтальную ось, т.е. отрезок поворачивается с сохранением X!координат его концов.
В результате длина наклонного отрезка уменьшается, длина горизонтального не меняет!
ся. Вертикальный отрезок нельзя преобразовать в горизонтальный, т.к. при этом он вы!
рождается в отрезок нулевой длины.

Данное ограничение —

горизонтальность

— может автоматически возникать в парамет!

рическом режиме. Для этого при настройке параметрического режима (см. 57.7 на
с. 148) должна быть включена опция

Параметризовать горизонтальность и верти

кальность

. Ограничение будет возникать при построении (любым способом) горизон!

тального объекта. Например, при указании второй точки отрезка (или прямой) можно
воспользоваться привязкой

Выравнивание

к первой точке, или набрать одинаковые Y!

координаты его характерных точек в полях Панели свойств, или ввести нулевой угол на!
клона. Даже если при построении объекта его горизонтальность не была задана явно, но
создан горизонтальный объект (например, новый отрезок проведен параллельно гори!
зонтальному объекту), на него будет наложено ограничение

горизонтальность

Горизонтальным считается объект, параллельный оси абсцисс системы координат теку!
щего вида. Поэтому, если вы наложите ограничение

горизонтальность

на объект, распо!

ложенный в виде, система координат которого повернута относительно абсолютной сис!
темы координат, этот объект не будет параллелен горизонтальным сторонам листа (о
видах чертежа см. главу 45).

153

Глава 58. Наложение связей и ограничений

58.2.

Вертикаль

Чтобы преобразовать наклонные объекты (отрезки, стрелки взгляда и др.) в вертикаль!
ные, вызовите команду

Вертикаль

Последовательно указывайте объекты, которые необходимо преобразовать.

При преобразовании отрезка в вертикальный остается неизменной его проекция на вер!
тикальную ось, т.е. отрезок поворачивается с сохранением Y!координат его концов. В ре!
зультате длина наклонного отрезка уменьшается, длина вертикального не меняется. Го!
ризонтальный отрезок нельзя преобразовать в вертикальный, т.к. при этом он
вырождается в отрезок нулевой длины.

Данное ограничение —

вертикальность

— может автоматически возникать при постро!

ении объектов в параметрическом режиме. Для этого при настройке параметрического
режима (см. раздел 57.7 на с. 148) должна быть включена опция

Параметризовать го

ризонтальность и вертикальность

. Ограничение будет возникать при построении

(любым способом) вертикального объекта.

58.3.

Выравнивание точек по горизонтали

Чтобы выровнять по горизонтали характерные точки геометрических объектов, вызови!
те команду

Выровнять по горизонтали

Указывайте попарно характерные точки геометрических объектов для выравнивания.

Для выполнения команд:

▼

Выровнять точки по горизонтали

▼

Выровнять точки по вертикали

▼

Объединить точки

▼

Точка на кривой

▼

Симметрия двух точек

можно указать только те точки, которые принадлежат текущему виду (об изменении со!
стояния вида см. раздел 46.2 на с. 46).

58.3.1. Выбор точки для выравнивания из нескольких совпадающих

Иногда точка, которую требуется указать для выравнивания, совпадает с характерной
точкой другого объекта и выбрать точно ее невозможно, т.к. происходит привязка к точ!
ке другого объекта. В этом случае вы можете вначале указать графический объект, ко!
торому принадлежит параметризуемая точка, а затем — саму точку.

Для этого нажмите кнопку

Указать объект

Укажите объект и его характерную точку.

Вертикальным считается объект, параллельный оси ординат системы координат текуще!
го вида. Поэтому, если вы наложите ограничение

вертикальность

на объект, располо!

женный в виде, система координат которого повернута относительно абсолютной систе!
мы координат, этот объект не будет параллелен вертикальным сторонам листа (о видах
чертежа см. главу 45).

Часть IX.

Параметризация геометрических объектов

154

Указание одной из совпадающих точек при выполнении команд

Выравнивание точек

по вертикали

Совпадение точек

производится аналогично.

58.4.

Выравнивание точек по вертикали

Чтобы выровнять по вертикали характерные точки геометрических объектов, вызовите
команду

Выровнять по вертикали

Указывайте попарно характерные точки геометрических примитивов для выравнивания.

Связи

выравнивание точек по горизонтали

выравнивание точек по вертикали

могут ав!

томатически возникать при построении объектов в параметрическом режиме. Для этого
при настройке параметрического режима (см. раздел 57.7 на с. 148) должна быть вклю!
чена опция

Параметризовать привязки

. Связи будут возникать при вводе характер!

ной точки объекта путем привязки

Выравнивание

к другой характерной точке.

58.5.

Объединение точек

Чтобы привязать характерные точки геометрических объектов друг к другу, вызовите ко!
манду

Объединить точки

Указывайте попарно характерные точки объектов для объединения.

Данная связь —

совпадение точек

— может автоматически возникать при построении

объектов в параметрическом режиме. Для этого при настройке параметрического режи!
ма (см. раздел 57.7) должна быть включена опция

Параметризовать привязки

. Связь

будет возникать при вводе характерной точки объекта путем привязки к другой харак!
терной точке, а также при вводе последовательности объектов с помощью команды

Не

прерывный ввод

(см. Том I, главу 18).

58.6.

Точка на кривой

Чтобы привязать характерную точку объекта к какой!либо кривой (другому объекту), вы!
зовите команду

Точка на кривой

Укажите кривую, на которой должна располагаться точка, а затем — точку.

Данная связь —

принадлежность точки кривой

— может автоматически возникать при

построении объектов в параметрическом режиме. Для этого при настройке параметри!
ческого режима (см. раздел 57.7 на с. 148) должна быть включена опция

Параметри

зовать привязки

. Связь будет возникать при вводе характерной точки объекта путем

привязки

Точка на кривой

, при построении окружности с помощью команды

Окруж

ность с центром на объекте

(см. Том I, раздел 13.3 на с. 135), а также при простановке

точек на кривой с помощью команд

Точки по кривой

(см. Том I, раздел 10.2 на с. 121)

Точка на заданном расстоянии

(см. Том I, раздел 10.5 на с. 122).

58.7.

Симметрия двух точек

Чтобы установить симметрию характерных точек объектов относительно оси (зеркаль!
ную симметрию), вызовите команду

Симметрия двух точек

155

Глава 58. Наложение связей и ограничений

Укажите ось симметрии, а затем — пару характерных точек объектов, которые должны
быть симметричны.

Данная связь —

зеркальная симметрия

— может автоматически возникать при постро!

ении объектов в параметрическом режиме. Для этого при настройке параметрического
режима должна быть включена опция

Параметризовать симметрию

. Связь будет

возникать при выполнении команды

Симметрия

(см. Том I, раздел 34.3 на с. 344), если

в качестве оси симметрии указан существующий отрезок (а не две точки, принадлежа!
щие оси симметрии).

58.8.

Параллельность

Чтобы установить параллельность объектов (отрезков, стрелок взгляда и др.) вызовите
команду

Параллельно

Указывайте попарно объекты, параллельность которых требуется установить.
Для выполнения команд:

▼

Параллельно

▼

Перпендикулярно

▼

Коллинеарно

▼

Касание

▼

Равенство радиусов

▼

Равенство длин

можно указывать только те объекты, которые принадлежат одному и тому же виду (о ра!
боте с видами чертежа см. главу 45.5).

Данная связь —

параллельность

— может автоматически возникать при построении

объектов в параметрическом режиме. Для этого при настройке параметрического режи!
ма (см. раздел 57.7 на с. 148) должна быть включена опция

Параметризовать парал

лельность

. Связь будет возникать при создании прямых и отрезков с помощью команд

Параллельная прямая

(см. Том I, раздел 11.4 на с. 126) и

Параллельный отрезок

(см. Том I, раздел 12.2 на с. 130).

58.9.

Перпендикулярность

Чтобы установить перпендикулярность объектов (отрезков, стрелок взгляда и др.), вы!
зовите команду

Перпендикулярно

Указывайте попарно объекты, перпендикулярность которых требуется установить.

Данная связь —

перпендикулярность

— может автоматически возникать при построе!

нии объектов в параметрическом режиме. Для этого при настройке параметрического
режима (см. раздел 57.7) должна быть включена опция

Параметризовать перпенди

кулярность

. Связь будет возникать при создании прямых и отрезков, перпендикуляр!

ных прямым и отрезкам, с помощью команд

Перпендикулярная прямая

(см. Том I,

раздел 11.5 на с. 126) и

Перпендикулярный отрезок

(см. Том I, раздел 12.3 на с. 131).

Часть IX.

Параметризация геометрических объектов

156

58.10. Коллинеарность

Чтобы установить коллинеарность отрезков, вызовите команду

Коллинеарно

Указывайте попарно отрезки, которые должны лежать на одной прямой.

Данная связь —

коллинеарность

— может автоматически возникать при построении

Параметризовать при

вязки

. Связь будет возникать при разделении отрезка на две части с помощью команды

Усечь кривую двумя точками

(см. Том I, раздел 37.2 на с. 351).

58.11. Касание

Чтобы установить касание кривых, вызовите команду

Касание

Укажите первую и вторую кривые, касание которых требуется установить.

Данная связь —

касание

— может автоматически возникать при построении объектов в

параметрическом режиме. Для этого при настройке параметрического режима
(см. раздел 57.7) должна быть включена опция

Параметризовать касание

. Связь бу!

дет возникать при построении (любым способом) касательных объектов.

58.12. Равенство радиусов

Чтобы сделать радиусы указанных дуг и/или окружностей равными, вызовите команду

Равенство радиусов

Указывайте попарно дуги и/или окружности для выравнивания их радиусов.

58.13. Равенство длин

Чтобы сделать длины указанных отрезков равными, вызовите команду

Равенство

длин

Указывайте попарно отрезки для выравнивания их длин.

58.14. Фиксация точки

Чтобы зафиксировать координаты характерных точек геометрических объектов, вызо!
вите команду

Зафиксировать точку

Указывайте характерные точки геометрических примитивов для их фиксации.

58.15. Фиксация размера

Чтобы зафиксировать значение указанного размера, вызовите команду

Зафиксиро

вать размер

Указывайте размеры для их фиксации. При успешной фиксации размерная надпись за!
ключается в прямоугольную рамку (она отображается на экране, если в текущем окне
включен показ ограничений, см главу 59). Эта рамка на печать не выводится.

157

Глава 58. Наложение связей и ограничений

Фиксация возможна для размеров всех типов, за исключением следующих:

▼

линейный размер с обрывом,

▼

размер дуги,

▼

размер высоты для вида сверху с линией!выноской,

▼

размер высоты непосредственно на изображении.

Зафиксировать неассоциативные или избыточные размеры невозможно. Избыточным
является размер, значение которого можно вычислить — либо исходя из существующих
в документе уравнений, либо на основе проставленных ранее зафиксированных разме!
ров.

Фиксация размера с переменной равносильна добавлению в систему уравнений доку!
мента уравнения вида «имя переменной = значение размера».

Фиксация размеров может производиться автоматически при их простановке в парамет!
рическом режиме. Для этого при настройке параметрического режима (см раздел 57.7
на с. 148) должны быть включены опции

Ассоциировать при вводе размеры

Фик

сировать размеры

. Связь будет возникать при простановке ассоциативных неизбыточ!

ных размеров.

58.16. Установка значения размера

Присвоение размеру имени переменной и изменение числового значения фиксирован!
ного размера производится в диалоге установки значения размера (рис. 58.1). В этом же
диалоге можно сделать размер фиксированным или информационным (т.е. снять с него
фиксацию).

Для вызова диалога установки значения размера служит команда

Установить значе

ние размера

Чтобы присвоить размеру имя переменной, введите его в поле

Переменная

. Имя пере!

менной может содержать буквы латинского алфавита (различаются символы верхнего
и нижнего регистра), арабские цифры и символы подчеркивания («_»). Длина имени пе!
ременной не более 16 символов. Первый символ в имени переменной — буква или под!
черкивание.

Если размер зафиксирован, то поле

Значение

доступно, и вы можете задать нужное

значение размера.

Если размер не зафиксирован, то поле

Значение

не доступно. В нем отображается те!

кущее значение размера.

Опция

Информационный размер

позволяет фиксировать размер и снимать с него

фиксацию. При выключении опции размер фиксируется, и поле

Значение

становится

Рис. 58.1. Диалог установки значения размера

Аскон КОМПАС-3D. Руководство по библиотекам - часть 61
