Аскон КОМПАС-3D. Руководство по библиотекам - часть 60

Часть VIII. Вставка видов и фрагментов в графические документы

126

Менеджер вставок видов и фрагментов

содержит:

▼

список типов вставок,

▼

список вставок выбранного типа,

▼

список свойств выбранной вставки,

▼

кнопки для управления вставками.

Описание перечисленных элементов представлено в таблице 53.3.

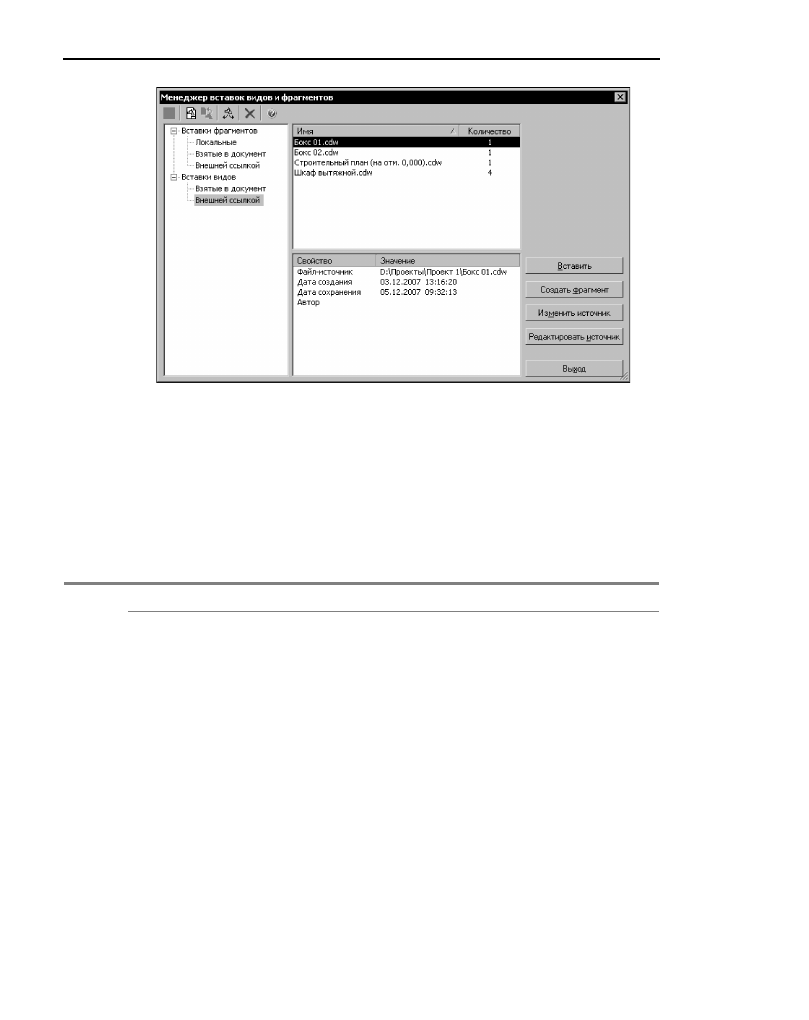

Рис. 53.1. Менеджер вставок видов и фрагментов

Табл. 53.3. Элементы управления Менеджера вставок видов и фрагментов

Элемент

Описание

Список типов
вставок

Служит для отображения типов вставок, имеющихся в документе.
В зависимости от типа документа и наличия вставок может
содержать следующие разделы и подразделы:

▼

Вставки фрагментов

▼

Локальные

▼

Взятые в документ

▼

Внешней ссылкой

▼

Вставки видов

▼

Взятые в документ

▼

Внешней ссылкой

127

Глава 53. Общие сведения

Список вставок

Служит для отображения вставок того типа, который выделен в

Списке типов вставок

Представляет собой таблицу из двух колонок. В колонке

Имя

отображаются имена вставок, а в колонке

Количество

—

количества экземпляров каждой вставки. Для сортировки вставок
по имени или по количеству щелкните мышью по заголовку
соответствующего столбца.
Для изменения имени вставки дважды щелкните в нужной ячейке.
При выделении строки или нескольких строк в списке все
соответствующие экземпляры вставок выделяются в окне
документа.

Список свойств

Служит для отображения свойств вставки, выделенной в

Списке

вставок

Представляет собой таблицу из двух колонок. В колонке

Свойство

перечислены названия свойств, а в колонке

Значение

— их

значения.

Перечитать
документ
источник

Служит для принудительного обновления изображения во
вставках, взятых в документ. Вставки, подлежащие обновлению,
необходимо выделить в

Списке вставок

После нажатия этой кнопки имеющиеся во вставках изображения
заменяются полученными из файлов!источников.
Обновление изображения возможно, если файл!источник вставки
размещается по пути, записанному во вставке (этот путь
отображается как значение свойства

Файлисточник

Взять в документ

Служит для преобразования вставок, сделанных внешней ссылкой,
во вставки, взятые в документ. Вставки, подлежащие
преобразованию, необходимо выделить в

Списке вставок

Преобразовать во
внешнюю ссылку

Служит для преобразования вставок, взятых в документ, во
вставки, сделанные внешней ссылкой. Вставки, подлежащие
преобразованию, необходимо выделить в

Списке вставок

Рассыпать

Служит для разрушения вставок любого типа. Вставки,
подлежащие преобразованию, необходимо выделить в

Списке

вставок

После нажатия этой кнопки связь вставки с ее файлом!источником
удаляется, а изображение превращается набор объектов, каждый
из которых можно редактировать по отдельности.

Табл. 53.3. Элементы управления Менеджера вставок видов и фрагментов

Элемент

Описание

Часть VIII. Вставка видов и фрагментов в графические документы

128

Удалить

Служит для удаления вставок. Вставки, подлежащие удалению,
необходимо выделить в

Списке вставок

После нажатия кнопки все экземпляры выделенных вставок
удаляются из документа.
Локальные фрагменты и вставки, взятые в документ, удаляются из
документа!владельца физически (то есть уничтожается их
содержимое).
При удалении вставок, сделанных внешней ссылкой, удаляются
только ссылки, а сами файлы!источники на диске остаются
неизменными.

Вставить

Служит для создания новых экземпляров уже имеющейся вставки.
Вставку, дополнительные экземпляры которой требуется создать,
необходимо выделить в

Списке вставок

После нажатия этой кнопки

Менеджер вставок видов и

фрагментов

закрывается. Запускается процесс, аналогичный

созданию вставки

Создать фрагмент

Служит для создания в текущем графическом документе нового
локального фрагмента (см. раздел 54.2 на с. 133).

Изменить
источник

Служит для смены файла!источника вставки.
Вставки, источник которых требуется сменить, необходимо
выделить в

Списке вставок

После нажатия этой кнопки

Менеджер вставок видов и

фрагментов

закрывается и на экране появляется стандартный

диалог выбора файла, в котором требуется указать новый источник
для выделенных вставок.

Редактировать
источник

Служит для редактирования содержимого вставки.
Вставку, подлежащую редактированию, необходимо выделить в

Списке вставок

После нажатия этой кнопки

Менеджер вставок видов и

фрагментов

закрывается. Запускается такой же процесс

редактирования, как и после вызова команды

Редактировать

источник

(см. раздел 56.1 на с. 137).

Редактирование источника доступно для вставок видов, сделанных
внешней ссылкой, и для всех вставок фрагментов.

* В процессе создания вставки, запущенном из

Менеджера вставок ви

дов и фрагментов

, невозможно изменение файла!источника и способа

вставки.

Табл. 53.3. Элементы управления Менеджера вставок видов и фрагментов

Элемент

Описание

129

Глава 53. Общие сведения

53.7.

Приемы работы со вставками в чертеже

При работе с чертежами доступны такие средства навигации в структуре документа, как
Дерево построения и

Менеджер документа

. Эти средства предоставляют дополни!

тельные возможности работы со вставками.

53.7.1.

Вставки видов и фрагментов в Дереве построения чертежа

В Дереве построения чертежа (см. раздел 50.1 на с. 83) вставки видов и фрагментов объ!
единяются в группы

Вставки видов (хN)

Вставки фрагментов

(хN1)

, которые под!

чиняются виду, содержащему вставки (рис. 53.2).

в названиях групп — числа,

обозначающие количества вставок видов и фрагментов соответственно.

Названия вставок в Дереве построения чертежа формируются по следующему шаблону:

(

) +

имя

+ (

), где

▼

— буква, обозначающая способ вставки:

▼

» — вставка локального фрагмента,

▼

» — вставка, сделанная внешней ссылкой,

▼

отсутствие буквы — вставка, взятая в документ,

▼

имя

— имя вставки;

▼

— номер экземпляра вставки; экземпляры нумеруются в пределах вида!владельца; ес!

ли экземпляр один, то номер не отображается.

При выделении вставки в Дереве она выделяется в окне документа.

Контекстное меню выделенной вставки содержит команды управления вставкой.

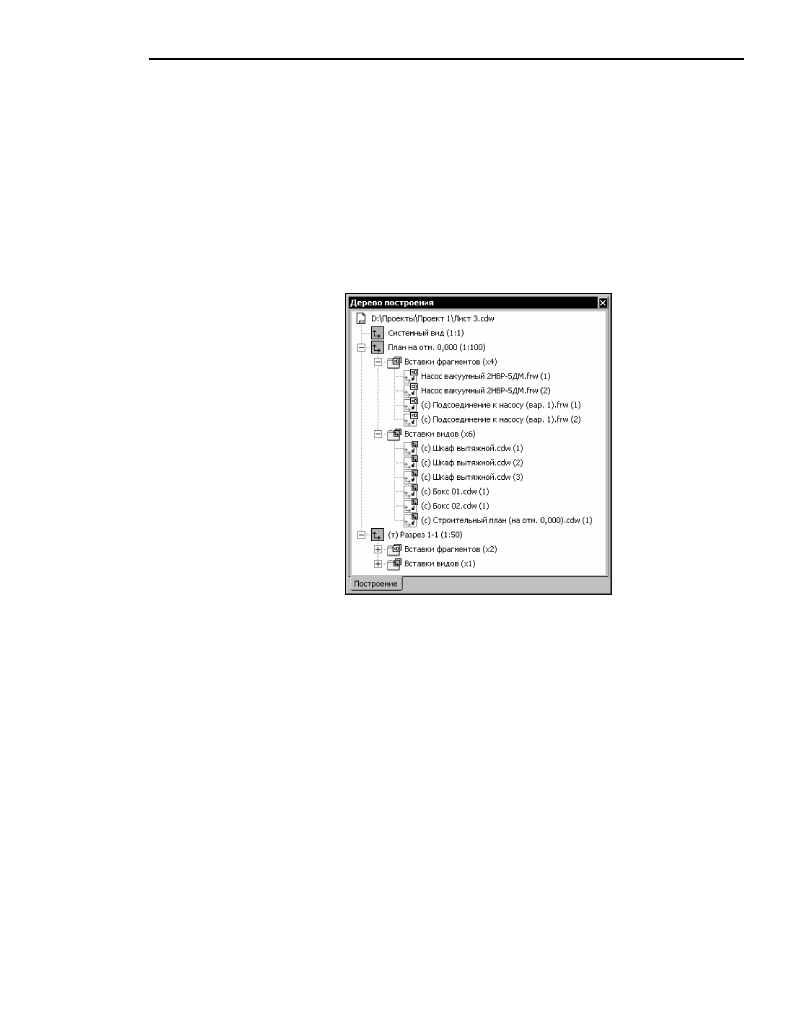

Рис. 53.2. Отображение вставок видов и фрагментов в Дереве построения чертежа

Часть VIII. Вставка видов и фрагментов в графические документы

130

53.7.2. Вставки видов в Менеджере документа

Менеджере документа

(см. раздел 47.2 на с. 54) показываются только вставки ви!

дов. В

Дереве листов, видов и слоев

они отображаются как подчиненные объекты ви!

да!владельца (рис. 53.3). В

Списке листов, видов и слоев

вставки отображаются после

слоев вида!владельца.

Вставка вида всегда активна и видима. Изменение состояния вставки невозможно. Эта
особенность вставок отображается специальными значками в колонках

Активность

Видимость

▼

невозможно сделать фоновым.

▼

невозможно погасить,

Вставку вида нельзя сделать текущей.

Вы можете изменять имя вставки и комментарий к ней в соответствующих колонках

Списка листов, видов и слоев

При выделении в

Дереве листов, видов и слоев

вставки вида в

Списке листов, видов

и слоев

отображаются слои, составляющие вставку (рис. 53.4).

Все слои вставки всегда активны, их невозможно сделать фоновыми.

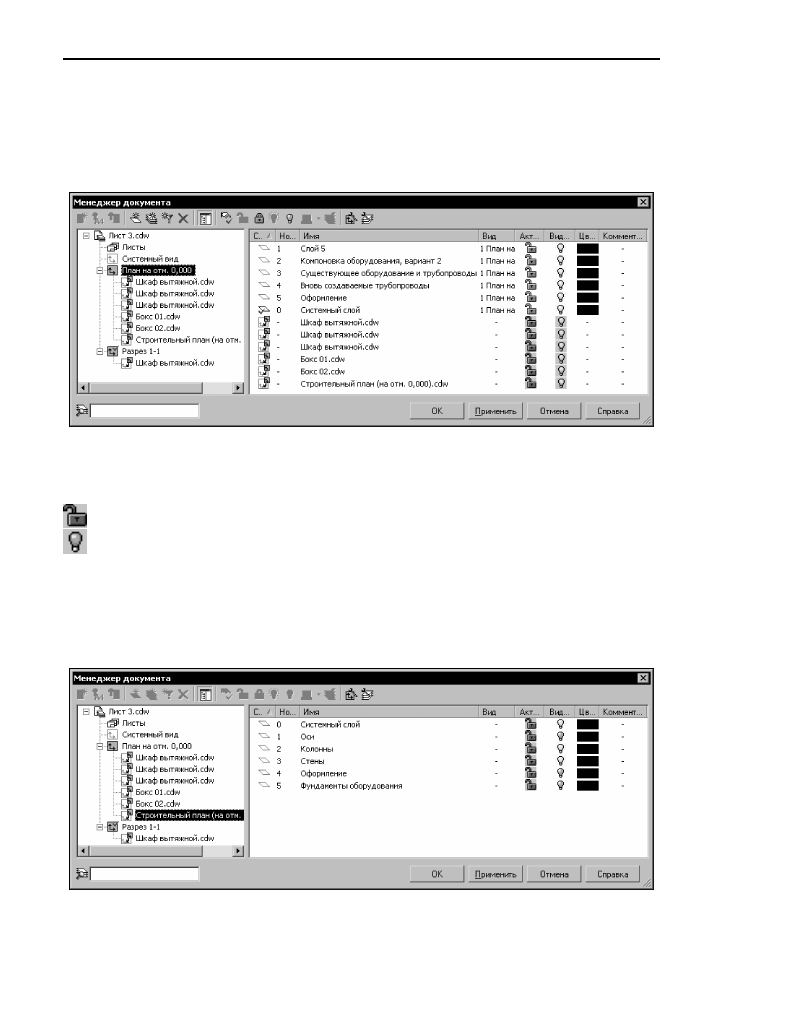

Рис. 53.3. Отображение вставок видов в Менеджере документа

Рис. 53.4. Отображение слоев вставки в Менеджере документа

131

Глава 53. Общие сведения

Ни один из слоев вставки нельзя сделать текущим.

Слои вставки невозможно копировать в другие виды, добавлять в группы, фильтровать.

Вы можете изменять видимость, имя, цвет слоев вставки и комментарии к ним. Эти из!
менения не передаются в вид!источник вставки.

Таким образом, частичное или полное отключение показа объектов вставки в чертеже!
владельце возможно только путем погашения слоев вставки. Поэтому при создании ви!
да!источника вставки следует тщательно следить за правильным распределением ее
объектов по слоям.

Если после создания вставки в ее вид!источник были добавлены слои, то в зависимости
от типа вставки эти изменения передаются в чертеж!владелец при его открытии или ак!
тивизации (в случае вставки внешней ссылкой) или при перечитывании источника (в
случае вставки, взятой в документ).

Слои вложенных вставок, т.е. вставок, содержащихся в виде!источнике данной вставки,
не отображаются в

Менеджере документа

при работе с чертежом!владельцем.

132

Глава 54.

Вставка фрагментов

Существует два способа вставки фрагментов в графический документ:

▼

вставка готовых фрагментов из внешних файлов (в том числе из библиотек
фрагментов — см. раздел 78.2 на с. 299),

▼

создание и вставка локальных фрагментов.

Эти способы не исключают друг друга, их можно сочетать.

54.1.

Вставка внешнего фрагмента

Чтобы вставить в документ изображение, хранящееся во внешнем файле фрагмента,
вызовите команду

Вставка — Фрагмент

На экране появится диалог, в котором требуется задать путь и имя фрагмента для
вставки.

После выбора файла фантом хранящегося в нем изображения появляется на экране, а
на вкладке

Параметры

Панели свойств появляются элементы управления вставкой (см.

табл. 53.2 на с. 122). Настройте параметры вставки требуемым образом.

При вставке параметрического фрагмента Панель свойств содержит также вкладку

Пе

ременные

, позволяющую управлять значениями внешних переменных вставляемого

фрагмента. Подробно вставка параметрического фрагмента рассмотрена в
разделе 54.1.1.

▼

Если автосоздание объектов включено, то изображение фиксируется в документе после
задания положения базовой точки.

▼

Если автосоздание отключено, то для фиксации изображения требуется подтвердить со!
здание объекта.

За один вызов команды вы можете создать несколько вставок фрагмента с различными
параметрами.

54.1.1.

Вставка параметрического фрагмента

Параметрический фрагмент — фрагмент, содержащий внешние переменные. Подробно
о внешних переменных рассказано в разделе 57.9 на с. 150. Напомним, что внешние пе!
ременные служат для управления параметрами вставляемого фрагмента без его редак!
тирования «изнутри».

Изменение значений внешних переменных при вставке параметрического фрагмента
производится на вкладке

Переменные

Панели свойств.

Эта вкладка содержит перечень внешних переменных вставляемого фрагмента
(рис. 54.1). Переменные имеют такие значения, какими они были в момент последнего
сохранения фрагмента на диске.

Вы можете перейти к вставке другого фрагмента, не выходя из команды. Для этого вос!
пользуйтесь кнопкой

Выбрать другой источник вставки

на Панели свойств.

133

Глава 54. Вставка фрагментов

Чтобы изменить значение переменной, дважды щелкните мышью в ячейке, где оно отоб!
ражается. Задайте новое значение и нажмите клавишу

<Enter>

Если значение переменной изменено, в колонке

Изменен

напротив ее имени отобража!

ется «галочка».

Чтобы вернуть какой!либо переменной значение, хранящееся в файле!источнике, щел!
кните мышью на этой «галочке».

Кнопка

Таблица переменных

позволяет открыть таблицу переменных вставляемого

фрагмента и выбрать новые значения внешних переменных.

После нажатия этой кнопки на экране появляется окно

Таблица переменных

. Укажите

в таблице нужную строку и закройте окно кнопкой

ОК

. Внешние переменные фрагмента

получат значения, записанные в ячейках выбранной строки.

Кнопка

Таблица переменных

доступна, если таблица переменных, хранящаяся во

вставляемом фрагменте, содержит более одной строки. Таблица переменных формиру!
ется в файле при его создании или редактировании и хранится в нем. Подробно о табли!
це переменных рассказано в главе 63.

Изменения значений переменных немедленно отражаются на фантоме фрагмента в окне
документа.

После того, как фрагмент вставлен с определенными значениями переменных, система
ожидает выполнения новой вставки. Для нее можно задать новые значения внешних пе!
ременных.

Если параметрический фрагмент взят в документ или вставлен ссылкой, то внешние пе!
ременные и уравнения, связывающие их с другими переменными, хранятся в самой
вставке. Именно благодаря этому в одном документе может быть несколько вставок
фрагментов с разными значениями одной и той же переменной — переменные не будут
вступать в конфликт, «мешать» друг другу, т.к. каждая из них управляет своим участком
изображения.

Если параметрический фрагмент вставлен россыпью, то сразу после вставки его пара!
метры соответствуют указанным значениям внешних переменных. Однако сами пере!
менные и связывающие их уравнения в документ!владелец не передаются.

54.2.

Создание и вставка локального фрагмента

Чтобы создать внутри документа локальный фрагмент, выполните следующие действия.

1. Вызовите из контекстного меню на любом свободном месте документа команду

Со

здать локальный фрагмент

2. Откроется окно локального фрагмента.

Рис. 54.1. Пример вкладки

Переменные

Часть VIII. Вставка видов и фрагментов в графические документы

134

3. Постройте изображение, которое будет хранится в локальном фрагменте.

4. Вызовите команду

Файл — Сохранить — В документвладелец

. Локальный фраг!

мент будет сохранен в своем документе!владельце.

5. В появившемся на экране диалоге введите имя созданного локального фрагмента.

6. Закройте окно локального фрагмента.

Чтобы вставить локальный фрагмент в документ, выполните следующие действия.

1. Вызовите команду

Редактор — Менеджер вставок видов и фрагментов...

На экране появится окно

Менеджера вставок видов и фрагментов

2. В

Списке типов вставок

раскройте раздел

Вставки фрагментов — Локальные

3. В

Списке вставок

выделите имя локального фрагмента, который требуется вставить в

документ.

4. Нажмите кнопку

Вставить

Дальнейшие действия аналогичны действиям, выполняемым при вставке внешнего
фрагмента: необходимо задать параметры вставки на Панели свойств (см. табл. 53.2 на
с. 122) и указать положение базовой точки.

Второй способ создания в документе локального фрагмента — использование кнопки

Создать фрагмент

Менеджере вставок видов и фрагментов

При вставке локального фрагмента невозможно изменить источник и указать способ
вставки.

135

Глава 55.

Вставка видов

55.1.

Порядок выполнения вставки

Чтобы вставить в чертеж изображение, находящееся в виде другого чертежа, вызовите
команду

Вставка — Изображение из вида другого чертежа...

На экране появится диалог, в котором требуется задать путь и имя чертежа!источника
вставки.

После выбора чертежа на экране появляется фантом изображения, находящегося в ви!
де!источнике — виде, который выбран в списке

Вид

на Панели свойств.

При необходимости смените вид!источник и настройте остальные параметры вставки,
используя элементы управления на Панели свойств (см. табл. 53.2 на с. 122).

▼

Если автосоздание отключено, то для фиксации изображения требуется подтвердить со!
здание объекта.

За один вызов команды вы можете создать несколько вставок одного и того же или раз!
личных видов из чертежа!источника.

Вставка вида располагается в том виде чертежа, который был текущим во время ее со!
здания. Этот вид становится видом!владельцем вставки.

55.2.

Свойства вставок видов

При работе со вставками видов необходимо иметь в виду следующие их особенности.

▼

Вставка вида не лежит ни на одном из слоев вида!владельца. Ее нельзя погасить отде!
льно от вида!владельца.

▼

В документе!владельце доступно управление слоями вставки. Для этого используется

Менеджер документа

(см. раздел 53.7.2 на с. 130).

▼

Свойства объектов вставки:

▼

могут использоваться для привязки, в качестве базовых объектов и границ;

▼

не доступны для редактирования;

▼

не могут служить источником ссылок;

▼

не могут участвовать в формировании параметрических и ассоциативных связей.

В фантоме показываются все слои вида!источника, в том числе погашенные. После со!
здания вставки погашенные слои перестанут быть видны.

Вы можете перейти к вставке вида из другого чертежа, не выходя из команды. Для этого
воспользуйтесь кнопкой

Выбрать другой источник вставки

на Панели свойств.

Часть VIII. Вставка видов и фрагментов в графические документы

136

▼

Сразу после создания вставки ее масштаб совпадает с масштабом вида!владельца. Он
может отличаться от масштаба вида!источника и автоматически изменяется при изме!
нении масштаба вида!владельца.

▼

Если вид!источник — ассоциативный, то его вставка не имеет непосредственной связи
с моделью. Поэтому, если необходимо передать в вид!владелец изменения изображе!
ния, вызванные редактированием модели, необходимо сначала перестроить вид!источ!
ник, а затем обновить вид!владелец.

▼

Объекты спецификации, с которыми связаны объекты вида!источника, не добавляются
к объектам спецификации чертежа!владельца.

▼

Вставка вида может входить в состав группы.

▼

Вставка вида не может входить в состав макроэлемента.

137

Глава 56.

Редактирование вставок

Если вставка выполнялась

россыпью

, то вставленные объекты не являются единым це!

лым (т.е. вставка как объект отсутствует). Эти объекты могут редактироваться по отде!
льности с помощью любых способов, приемов и команд, рассмотренных в части V
Тома I.

В настоящем разделе рассмотрены возможности редактирования вставок, сделанных

внешней ссылкой

взятых в документ

, а также

локальных фрагментов

56.1.

Редактирование содержимого вставки

Редактирование содержимого вставки (составляющих ее геометрических объектов) воз!
можно для всех типов вставок фрагментов и для вставок видов, сделанных внешней
ссылкой.

Чтобы отредактировать содержимое вставки, выделите его и вызовите из контекстного
меню команду

Редактировать источник

В КОМПАС!3D откроется новое окно, в которое будет загружен для редактирования вне!
шний файл!источник — чертеж или фрагмент (если была сделана вставка внешней
ссылкой), либо набор объектов вставки (если фрагмент был взят в документ), либо хра!
нящийся в документе локальный фрагмент (если фрагмент создавался непосредственно
в документе).

Отредактируйте изображение во фрагменте или в виде!источнике вставки и сохраните
документ.

Если редактируется локальный или взятый в документ фрагмент, команда

Файл — Со

хранить

содержит подменю, команды которого представлены в таблице 56.1.

После сохранения фрагмента закройте его окно и вернитесь в документ!владелец. Вне!
сенные во фрагмент изменения сразу же будут отражены во всех его вставках, имею!
щихся в документе!владельце.

Доступ к содержимому вставки, сделанной внешней ссылкой, возможен и без обраще!
ния к документу!владельцу. Файл!источник такой вставки можно открыть обычным спо!
собом и отредактировать. В этом случае обновление документа!владельца будет выпол!

Табл. 56.1. Специальные команды сохранения фрагментов

Команда

Описание

Сохранить —
В документ
владелец

Позволяет сохранить только редактируемый фрагмент с
автоматическим обновлением (но без сохранения) документа!
владельца.

Сохранить —
С владельцем
в файл

Позволяет одновременно сохранить редактируемый фрагмент и
документ!владелец.
В том случае, если документ!владелец сохраняется впервые, на
экране появится диалог для ввода его имени.

Часть VIII. Вставка видов и фрагментов в графические документы

138

нено автоматически при его открытии, а если он уже был открыт, то при его активизации.
Таким образом, файл!источник и документ!владелец могут открываться и редактиро!
ваться не одновременно, однако соответствие между ними всегда будет контролиро!
ваться.

56.2.

Редактирование параметров вставки

Параметры вставки — параметры, заданные на Панели свойств во время создания встав!
ки (см. табл. 53.2 на с. 122). Некоторые из них можно изменить после создания вставки.

Для этого следует дважды щелкнуть мышью по вставке или, выделив ее, вызвать коман!
ду

Редактировать

из контекстного меню либо из меню

Редактор

. На Панели свойств

появятся те же вкладки, что и при создании данной вставки.

Вы можете изменить любые параметры вставки, кроме пути к файлу!источнику и спосо!
ба вставки. Для вставки параметрического фрагмента возможно также задание новых
значений переменных.

Каждое внесенное изменение отражается на фантоме вставки в окне документа. Завер!
шив редактирование, нажмите кнопку

Создать объект

56.3.

Замена источника

Чтобы заменить источник вставки, выделите ее и выберите из контекстного меню коман!
ду

Изменить источник…

После вызова команды на экране появится стандартный диалог выбора файлов, в кото!
ром нужно указать документ, который будет источником вставки.

После этого запустится процесс создания вставки. Параметры (масштаб, угол поворота
и др.) вставки, источник которой изменился, остаются прежними. Эти параметры отоб!
ражаются в полях Панели свойств. При необходимости вы можете изменить их. Завер!
шив настройку, нажмите кнопку

Создать объект

на Панели специального управления.

Аналогичным образом вы можете изменить источник для нескольких вставок, т.е. заме!
нить все выделенные вставки фрагментов или видов (даже если файлы!источники вста!
вок различны) каким!либо одним фрагментом или видом. Для этого выделите в доку!
менте вставки, источник которых требуется изменить, и выберите из контекстного меню
команду

Изменить источник… — Для вставок видов/Для вставок фрагментов

После указания нового файла!источника он будет вставлен в документ вместо каждой
из выделенных вставок с сохранением параметров вставок. Чтобы подтвердить смену
источника вставок, нажмите кнопку

Создать объект

Для изменения пути к файлу!источнику (фактически — для смены источника) восполь!
зуйтесь командой

Изменить источник

(см. раздел 56.3).

Для изменения способа вставки воспользуйтесь

Менеджером вставок видов и фраг

ментов

(см. раздел 53.6 на с. 125).

139

Глава 56. Редактирование вставок

56.4.

Удаление вставок

Если какие!либо из вставок больше не нужны, вы можете удалить их из документа. Для
этого выделите вставки в окне документа и нажмите клавишу

<Delete>

Так как локальный фрагмент хранится внутри документа, то он остается там даже при
удалении всех его вставок. В дальнейшем локальный фрагмент можно вставить снова
(см. раздел 54.2 на с. 133).

Если необходимо удалить из документа не вставку локального фрагмента, а сам локаль!
ный фрагмент, используйте

Менеджер вставок видов и фрагментов

(см.

раздел 53.6 на с. 125). С его помощью можно удалить также любую другую вставку, в
том числе не отображающуюся в документе — например, вставку вида, все слои которой
погашены, или сделанную внешней ссылкой вставку, источник которой не найден.

Часть IX

Параметризация

геометрических объектов

содержание .. 58 59 60 61 ..
