Аскон КОМПАС-3D. Руководство по библиотекам

Часть VII. Ассоциативные виды

110

52.4.2. Управление отображением проекционных обозначений

Вы можете включать или отключать показ проекционных обозначений в чертеже.

Чтобы скрыть видимые проекционные обозначения, выделите их и вызовите из контекс!
тного меню команду

Скрыть

. Выбранные проекционные обозначения перестанут отоб!

ражаться.

Чтобы сделать скрытые проекционные обозначения видимыми, выполните следующие
действия.

1. Вызовите команду

Вид — Показать скрытые обозначения

Все скрытые проекционные обозначения отобразятся на экране светло!серым цветом.
Форма курсора изменится.

2. Последовательно щелкайте мышью на обозначениях, которые нужно сделать видимы!

ми.

Во время работы команды

Показать скрытые обозначения

можно также скрывать

видимые обозначения, щелкая на них мышью.

3. Завершите работу команды, нажав кнопку

Прервать команду

на Панели специального

управления.

Включение/отключение показа проекционного обозначения в виде не влияет на отобра!
жение соответствующего объекта в модели. И наоборот, включение/отключение показа
размера или обозначения в модели не влияет на отображение соответствующего проек!
ционного обозначения в ассоциативном виде этой модели.

При создании в чертеже очередного вида часть проекционных обозначений в этом виде
может быть автоматически скрыта. Это происходит в следующих случаях.

▼

Соответствующие размеры или обозначения скрыты в модели, но не исключены из рас!
чета (исключенные из расчета объекты не передаются в чертеж).

▼

Такие проекционные обозначения уже есть на других видах чертежа. Например, при пос!
троении выносного элемента в нем создаются проекционные обозначения, для которых

а)

б)

Рис. 52.1. Линейный размер в модели (а)

и соответствующий ему проекционный размер в ассоциативном виде (б)

Возможно включение и отключение отображения проекционных обозначений, имею!
щихся в видах чертежа (см. раздел 52.4.2).

111

Глава 52. Приемы работы с ассоциативными видами

выполняются условия формирования (см. раздел 52.4.1), однако они не показываются –
из!за того, что уже показаны в ранее созданном опорном виде.

При необходимости вы можете включить отображение автоматически скрытых проекци!
онных обозначений, как описано выше. Это не повлияет на показ проекционных обозна!
чений (в том числе дубликатов) в других видах.

52.4.3. Свойства проекционных обозначений

При работе с проекционными обозначениями необходимо иметь в виду следующие их
особенности.

▼

Проекционные обозначения имеют ассоциативную связь с соответствующими размера!
ми и обозначениями в модели. Благодаря этой связи из модели в чертеж передается
текст надписи проекционного обозначения и некоторые другие параметры (тип углового
размера, тип знака шероховатости и т.п.). Обновление чертежа происходит при его от!
крытии, а также по команде

Вид — Перестроить

▼

Признаком существования ассоциативной связи между моделью и проекционным обоз!
начением является наличие у последнего ограничения

Проекционный

. При необходи!

мости вы можете удалить это ограничение (см. раздел 61.1 на с. 169), и проекционное
обозначение превратится в обычный размер или обозначение.

▼

Проекционные размеры связаны не только с размерами в модели, но и с геометричес!
кими объектами ассоциативного вида (т.е. с проекциями своих базовых объектов). Бла!
годаря этому при обновлении чертежа размеры перестраиваются в соответствии с изме!
нением изображения модели.

▼

Буква в проекционном обозначении базы передается из модели в чертеж только в том
случае, если в чертеже отключена автосортировка буквенных обозначений (см. Том I,
раздел 28.9.3 на с. 246). Если автосортировка включена, то проекционному обозначению
базы присваивается первая свободная буква в соответствии с порядком сортировки. Ес!
ли отключить в чертеже автосортировку, в проекционных обозначениях баз останутся те
буквы, которые были на момент отключения.

52.4.4. Редактирование проекционных обозначений

Возможности редактирования проекционных обозначений ограничены наличием связи
с моделью.

Редактирование параметров

Чтобы отредактировать параметры проекционного обозначения, дважды щелкните по
нему мышью.

На Панели свойств появятся такие же элементы управления параметрами объекта, как и
при создании в чертеже обычных объектов соответствующего типа.

Особенность редактирования проекционного обозначения состоит в следующем: те па!
раметры, значения которых передаются в чертеж из модели, недоступны для редактиро!

Текст проекционного обозначения допуска формы передается из модели в чертеж при
создании ассоциативного вида и не обновляется во время перестроения чертежа.

Часть VII. Ассоциативные виды

112

вания. Остальные параметры доступны, и вы можете менять их произвольным образом.
Сделанные изменения сохраняются в чертеже и не изменяются во время его перестрое!
ния.

Например, при редактировании линейного размера доступны для изменения все пара!
метры, кроме координат точек привязки и типа ориентации, а при редактировании раз!
мерной надписи можно только подчеркнуть размер, заключить его в рамку, в скобки и
выбрать способ расположения отклонений или предельных значений.

Редактирование характерных точек

При выделении проекционного обозначения щелчком мыши на экране отображаются ха!
рактерные точки обозначения. Перемещая это точки мышью, вы можете редактировать
конфигурацию проекционного обозначения.

Например, с помощью характерных точек вы можете изменить положение размерной
линии проекционного размера или положение точки начала полки проекционной линии!
выноски.

52.5.

Переход к редактированию модели

Если на вашем рабочем месте установлен основной модуль КОМПАС!3D — система
трехмерного твердотельного моделирования, и на ключе электронной защиты имеется
лицензия для его использования, то во время работы с чертежом можно быстро открыть
документ, содержащий изображенную в этом чертеже трехмерную модель. Если вы ра!
ботаете со сборочным чертежом, то из него можно непосредственно перейти к моделям
деталей.

Для этого разверните «ветвь» Дерева построения чертежа, соответствующую любому
виду, на котором имеется изображение компонента (детали или сборки), подлежащего
редактированию, и вызовите из контекстного меню на этом компоненте команду

Редак

тировать в окне

(рис. 50.4, б).

КОМПАС!3D откроет окно, содержащее выбранную трехмерную модель. Внесите в нее
необходимые изменения, сохраните и закройте окно.

При возврате в окно чертежа, содержащего изображение отредактированной модели,
система выдаст запрос на перестроение чертежа. Положительный ответ на этот запрос
означает перестроение изображения в чертеже с учетом изменений, внесенных в мо!
дель.

Перестроение чертежа сборки, состоящей из большого количества деталей и подсборок,
может занять значительное время. Поэтому, если необходимо отредактировать несколь!
ко компонентов такой сборки, рекомендуется перестраивать ее чертеж один раз — пос!

При редактировании характерных точек проекционных обозначений базы, шероховатос!
ти, допуска формы, маркировки, клеймения и линии!выноски вы можете перемещать и
проекции их точек вставки (см. табл.52.1 на с. 109). Если положение проекции точки
вставки обозначения было отредактировано в чертеже вручную, то последующие изме!
нения положения точки вставки обозначения, сделанные в модели, в чертеж не переда!
ются.

113

Глава 52. Приемы работы с ассоциативными видами

ле внесения последнего изменения (а не каждый раз после редактирования отдельного
компонента).

52.6.

Предупреждения
о необходимости перестроения чертежа и об ошибках

Наличие связей между моделью и ее изображением позволяет постоянно следить за их
соответствием друг другу.

Всякий раз при открытии и активизации чертежей, содержащих ассоциативные виды,
система проверяет соответствие между изображением и моделью. В случае обнаруже!
ния расхождений выдается запрос на перестроение геометрических объектов чертежа.

Положительный ответ на этот запрос запускает немедленное перестроение изображения
в чертеже. Отрицательный ответ откладывает перестроение. При этом пиктограммы ви!
дов, изображения в которых не соответствуют моделям, в Дереве построения помечают!
ся красной «галочкой», означающей необходимость перестроения чертежа; в окне чер!
тежа такие виды отображаются перечеркнутыми.

Вы можете в любое время перестроить чертеж, воспользовавшись клавишей

<F5>

или

кнопкой

Перестроить

на панели

Вид

Перестроение чертежа требуется также после отключения/включения отображения ком!
понентов, назначения «неразрезаемых» компонентов и в некоторых других случаях.

Если «галочкой» в Дереве построения помечена пиктограмма модели, то это означает,
что перестроения требует не чертеж, а модель, изображение которой содержится в виде.
Чтобы перестроить модель, откройте ее (см. раздел 52.5 на с. 112) и нажмите клавишу

<F5>

или кнопку

Перестроить

. Затем сохраните модель и закройте ее окно.

Иногда после перестроения чертежа на месте «галочек» появляются восклицательные
знаки, свидетельствующие об ошибках построения видов. Например, в результате ре!
дактирования линии разреза/сечения произошло ее самопересечение. Разрез, соответс!
твующий такой линии разреза/сечения, не может быть построен, поэтому его пиктограм!
ма помечается восклицательным знаком в Дереве построения.

Чтобы узнать, в чем заключается возникшая ошибка, выделите в Дереве построения от!
меченный восклицательным знаком объект и вызовите из контекстного меню команду

Что неверно?

На экране появится диалог, в котором перечислены ошибки, возникшие при перестрое!
нии этого объекта.

Справочная система содержит рекомендации по возможным путям устранения ошибки.

Чтобы получить разъяснение конкретной ошибки и общие рекомендации по ее устране!
нию, выделите описание ошибки в диалоге и нажмите кнопку

Справка

Вообще говоря, перейти к редактированию компонента в окне можно, открыв содержа!
щий его файл обычным способом: нажать кнопку

Открыть документ

или вызвать ко!

манду

Файл — Открыть

и выбрать нужный файл. При использовании команды

Редак

тировать в окне

не требуется разыскивать нужный файл в каталогах на диске —

система находит его автоматически.

Часть VII. Ассоциативные виды

114

Если вид содержит изображение ошибочной модели, то восклицательным знаком в Де!
реве построения помечается как пиктограмма модели, так и пиктограммы вида и листа
чертежа. Благодаря этому наличие ошибки в модели, изображенной в чертеже, заметно
даже тогда, когда Дерево построения полностью свернуто.

Чтобы исправить ошибку в модели, перейдите в ее окно и отредактируйте модель, ис!
пользуя рекомендации Справочной системы.

52.7.

Заполнение основной надписи ассоциативного чертежа

При создании

Стандартных

или

Произвольного

видов в основную надпись чертежа

передаются следующие сведения из документа!модели:

▼

обозначение,

▼

наименование,

▼

масса,

▼

материал (только для чертежей деталей).

Эти сведения вводятся во время работы с документом!моделью (

*.m3d

*.a3d

) при на!

стройке свойств детали или сборки.

Масса детали рассчитывается автоматически в соответствии с плотностью материала
детали и ее формой. Масса сборки определяется как суммарная масса ее компонентов.

Если чертеж содержит ассоциативные изображения нескольких моделей, то вы можете
указать, из какого документа!модели следует брать сведения для заполнения основной
надписи.

Для этого, дважды щелкнув мышью по основной надписи чертежа, перейдите в режим
ее редактирования.

Активизируйте вкладку

Модели

Панели свойств. На ней перечислены названия доку!

ментов!моделей, ассоциативные виды которых имеются в активном чертеже.

Слева от названия модели, сведения о которой переданы в основную надпись чертежа,
находится пиктограмма, изображающая лист чертежа. Чтобы указать для связи с основ!
ной надписью другую модель, выделите ее в списке и нажмите кнопку

Связать

(можно

также дважды щелкнуть мышью на нужной строке).

Текст в графах основной надписи изменится. Чтобы подтвердить выбор модели, нажми!
те кнопку

Создать объект

. Система перейдет в обычный режим работы, а основная над!

пись будет содержать сведения об указанной модели.

Заполнение остальных граф основной надписи ничем не отличается от заполнения граф
основной надписи обычного чертежа (см. раздел 44.1 на с. 31).

52.7.1.

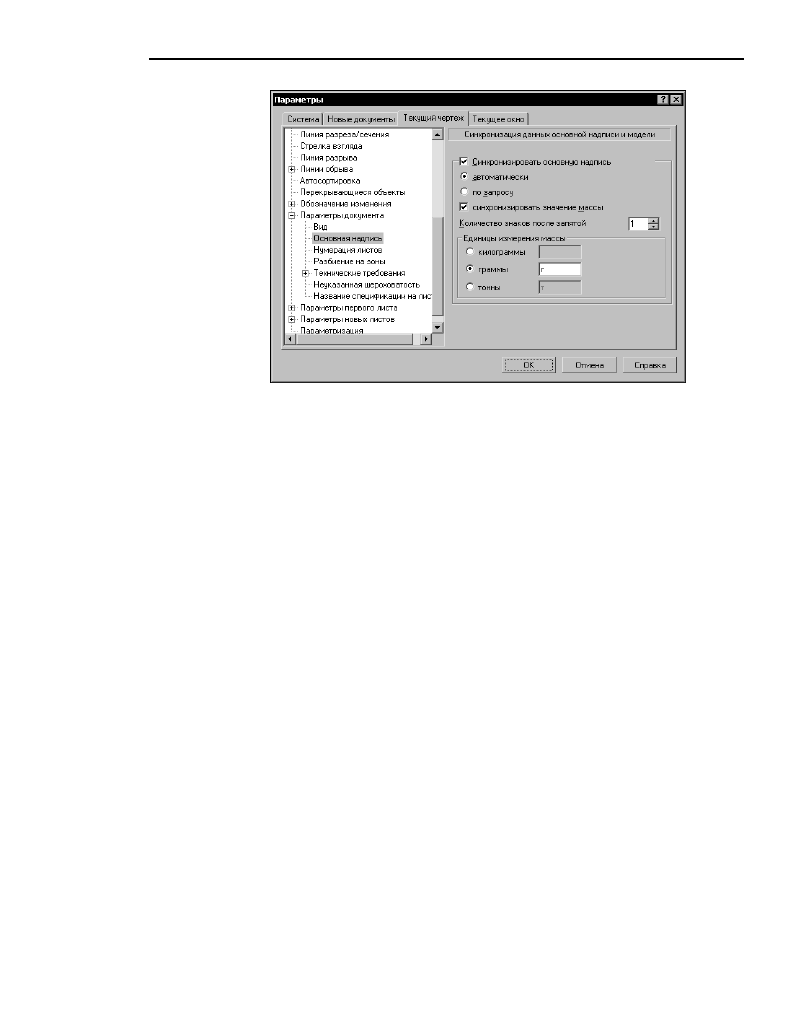

Синхронизация основной надписи и модели

Благодаря наличию связи между моделью и основной надписью чертежа, содержащего
ее ассоциативные виды, возможна

синхронизация

основной надписи и модели.

Синхронизация основной надписи и модели — это передача данных между свойствами
модели и основной надписью чертежа.

Например, после создания в чертеже ассоциативных видов детали потребовалось сме!
нить материал, из которого она изготовлена. Чтобы в основную надпись чертежа попали

115

Глава 52. Приемы работы с ассоциативными видами

новое обозначение материала и новое значение массы, необходима синхронизация ос!
новной надписи и модели.

Из модели в чертеж могут передаваться те же сведения, что и при создании ассоциатив!
ных видов:

▼

обозначение,

▼

наименование,

▼

масса,

▼

материал.

Настройка передачи данных из модели в чертеж и управление этой передачей произво!
дятся на вкладке

Параметры

Панели свойств в режиме редактирования основной над!

писи чертежа. Элементы управления, расположенные на этой вкладке, представлены в
таблице 52.2.

Работая с чертежом, вы можете в любой момент синхронизировать данные в основной
надписи чертежа и в свойствах модели.

Так, чтобы получить данные из модели (обозначение, наименование, материал, массу),
вызовите из контекстного меню основной надписи чертежа в режиме заполнения коман!
ду

Синхронизировать данные

В обратном направлении — из чертежа в модель — могут быть переданы только обоз!
начение и наименование изделия. Эта передача не требует настройки и производится ав!
томатически при сохранении чертежа. Стандартные код и наименование документа (если
они присутствуют в основной надписи чертежа) в модель не попадают.

Если ассоциативный вид модели скопирован в новый чертеж через буфер обмена, то для
передачи данных из этой модели в основную надпись чертежа его необходимо перестро!
ить.

Перечень стандартных кодов и наименований документов задается в файле кодов и на!
именований —

graphic.kds

. По умолчанию он находится в подпапке \

Sys

главной папки

системы. Формат файла — текстовый, поэтому при необходимости файл

graphic.kds

может быть открыт и отредактирован в любом текстовом редакторе.

Табл. 52.2. Элементы управления синхронизацией основной надписи

Элемент

Описание

Синхронизация
данных

Переключатель, позволяющий включить или выключить
синхронизацию основной надписи и модели.
Если он активен, то возможна передача данных как из модели в
чертеж, таки и из чертежа в модель. В противном случае данные не
передаются ни в одном направлении.

Синхронизиро
вать

Кнопка, позволяющая получить данные из модели (обозначение,
наименование, материал, массу).

Часть VII. Ассоциативные виды

116

Синхронизацию основной надписи чертежа и модели можно настроить также в диалоге
(рис. 52.2), вызываемом командой

Сервис — Параметры... — Текущий чертеж — Па

раметры документа — Основная надпись

Элементы управления этого диалога выполняют те же функции, что и элементы вкладки

Параметры

, приведенные в таблице 52.2. Единственным различием является отсутс!

твие в диалоге кнопки

Синхронизировать

, так как она не участвует в процессе на!

стройки.

Если вы используете одни и те же параметры синхронизации во всех ассоциативных чер!
тежах, то выполнение соответствующей настройки в каждом чертеже нерационально. В
этом случае можно сделать так, чтобы все новые чертежи сразу создавались с требуе!
мыми настройками синхронизации.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Параметры документа — Основная надпись

. На экране поя!

вится диалог, аналогичный показанному на рис. 52.2, в котором можно установить необ!
ходимые параметры.

Режим
синхронизации

Группа переключателей, позволяющая выбрать режим
синхронизации.

Если активен переключатель

Автоматическая синхронизация

то при открытии и активизации ассоциативного чертежа, а также
при перестроении изображения в его основную надпись
передаются данные из модели.

Если активен переключатель

Синхронизация по запросу

, то

возможна только ручная синхронизация

Синхронизация
массы

Переключатель, управляющей синхронизацией массы модели.
Если он активен, то всякий раз при синхронизации значение массы
модели будет рассчитано заново и занесено в графу

Масса

Если переключатель не активен, то пересчет массы не
производится, и ее значение в основной надписи не изменяется.

Точность
представления

Поле для ввода или выбора количества знаков после запятой в
значении массы.

Масса

Список, позволяющий установить единицы измерения массы
модели:

килограммы

граммы

или

тонны

Сокращение

Поле обозначения единиц измерения массы. Символы, введенные
в это поле, передаются в графу

Масса

* Для этого следует нажать кнопку

Синхронизировать

на Панели свойств

или вызвать команду

Синхронизировать данные

из контекстного меню

основной надписи.

Табл. 52.2. Элементы управления синхронизацией основной надписи

Элемент

Описание

117

Глава 52. Приемы работы с ассоциативными видами

52.8.

Разрушение ассоциативных связей

Ассоциативные виды постоянно сохраняют связь с моделями, изображения которых в
них содержатся. Благодаря этому любое изменение модели передается в ее вид (виды).
По этой же причине ручное редактирование геометрии в ассоциативных видах невоз!
можно.

При необходимости ассоциативная связь вида с моделью может быть разрушена. Для
этого служит команда

Разрушить вид

из контекстного меню на виде в Дереве постро!

ения чертежа (рис. 50.4, а). Можно также воспользоваться командой

Разрушить

из ме!

ню

Редактор

После разрушения ассоциативный вид превращается в набор примитивов (отрезков, дуг
и т.п.) и становится обычным пользовательским видом чертежа КОМПАС!3D.

Редактирование изображения в разрушенном виде возможно любыми доступными в
системе способами: масштабирование, деформация, редактирование с помощью «ха!
рактерных точек» и др. О способах редактирования геометрических объектов см. Том I,
часть V.

При разрушении вида, являющегося опорным для построения проекционных видов, эти
виды превращаются в произвольные. Другими словами, связь проекционных видов с
опорным разрушается, а с моделью — сохраняется.

При разрушении вида, являющегося опорным для вида по стрелке и видов, содержащих
выносные элементы или разрезы (сечения), эти виды разрушаются.

Разрушение ассоциативных видов может быть применено на этапе оформления черте!
жей или по окончании работы над ними, когда связь с моделью уже не существенна.
Чертеж с разрушенными ассоциативными связями требует меньше машинных ресурсов,
он быстрее загружается, перестаивается и т.п.

Рис. 52.2. Диалог настройки синхронизации

120

Глава 53.

Общие сведения

При работе с графическими документами КОМПАС!3D вы можете вставлять в них изоб!
ражения, созданные ранее. Доступно несколько различных способов вставки (см.
раздел 53.3).

▼

Во фрагменты можно вставлять изображения, находящиеся в других фрагментах.

▼

В чертежи можно вставлять изображения, находящиеся во фрагментах или в видах дру!
гих чертежей (о видах чертежа — см. раздел 42.2 на с. 20).

53.1.

Термины и определения

Вставка

— тип объекта графического документа, предназначенный для отображения в

этом документе изображения из другого графического документа или локального фраг!
мента.

Локальный фрагмент

— фрагмент, созданный и хранящийся внутри другого графичес!

кого документа.

Документ+владелец

— документ, содержащий вставку.

Источник вставки

— документ, в котором было создано и хранится изображение, ис!

пользуемое для вставки.

Вид+владелец

— вид чертежа!владельца, содержащий вставку вида из другого чертежа.

Вид+источник

— вид чертежа!источника, изображение из которого вставлено в вид!вла!

делец.

Экземпляр вставки

— вставка, содержащая изображение из конкретного источника. До!

кумент может содержать несколько экземпляров одной и той же вставки, т.е. изображе!
ний, вставленных из одного и того же вида или фрагмента. Экземпляры могут отличать!
ся друг от друга параметрами вставки.

Вложенная вставка

— вставка, имеющаяся в источнике данной вставки.

53.2.

Фрагменты КОМПАС3D

За время своей профессиональной деятельности каждый конструктор накапливает мно!
жество типовых решений, которые не оформляются в виде законченного и официально
утверждаемого чертежа. Это могут быть различные проработки, эскизы, черновики и так
далее. Для их хранения в КОМПАС!3D предусмотрен специальный тип графического
документа —

фрагмент

. Файлы фрагментов имеют расширение

frw

Главным отличием фрагмента от чертежа является отсутствие формата, основной над!
писи, обозначения шероховатости неуказанных поверхностей и технических требований.
Кроме того, во фрагменте невозможно создать несколько различных видов. Можно ска!
зать, что фрагмент аналогичен системному (нулевому) виду чертежа.

Фрагменты и чертежи можно также вставлять в текстовые документы КОМПАС!3D. Об
этом рассказано в разделе 68.10.8 на с. 220.

121

Глава 53. Общие сведения

Если вставка фрагментов в графические документы производится часто, то для удобс!
тва хранения и поиска фрагментов можно использовать библиотеки фрагментов (см.
главу 78).

При работе с любым графическим документом возможно создание

локальных фрагмен+

тов

. Эти фрагменты хранятся внутри графического документа и могут многократно в нем

использоваться (см. раздел 54.2 на с. 133).

53.3.

Способы вставки

КОМПАС!3D обеспечивает три способа вставки видов и фрагментов в другой документ.
Эти способы представлены в таблице 53.1.

Табл. 53.1. Способы вставки фрагментов и видов

Способ вставки

Описание

Взять в документ

Содержимое фрагмента или вида копируется в документ и
хранится там как единое целое. Связь с файлом!источником не
сохраняется, за исключением информации о его имени и полном
пути к файлу.
Изображение, взятое в документ, можно обновить, т.е. получить
заново из файла!источника. Для этого необходимо, чтобы файл!
источник размещался по пути, записанном в документе!владельце.
При передаче документа, содержащего взятые вставки, на другое
рабочее место передача файлов!источников вставок не требуется.
Взятые в документ фрагменты (но не виды) можно редактировать
внутри этого документа. Изменения будут переданы во все вставки
этого фрагмента внутри документа!владельца, но не во фрагмент!
источник.

Внешняя ссылка

В документе!владельце формируется ссылка на файл!источник
без вставки содержащихся в нем объектов. Поэтому при
редактировании файла!источника будут обновляться и все
сделанные вставки этого источника. Данный способ вставки
удобно использовать, когда хранящееся в источнике изображение
детали или узла используется сразу в нескольких различных
документах, и модификация изображения должна приводить к
автоматическому изменению этих документов (обновление
документа!владельца происходит при его активизации или
открытии). Благодаря этому отпадает необходимость в
редактировании каждого документа при изменении общей для них
детали или узла.
При передаче документа, содержащего внешние ссылки, на другое
рабочее место необходима передача файлов!источников вставок.

Россыпью

Объекты, находящиеся во фрагменте или виде, копируются в
документ, а всякая связь между этими объектами и файлом!
источником теряется.

Часть VIII. Вставка видов и фрагментов в графические документы

122

53.4.

Параметры вставки

После вызова команды вставки фрагмента или вида на Панели свойств появляются эле!
менты управления вставкой. Эти элементы представлены в таблице 53.2.

Если источники вставок, сделанных внешней ссылкой, находятся на других рабочих мес!
тах, убедитесь, что в диалоге установки прав доступа к файлам включен контроль за из!
менением файлов. Диалог вызывается командой

Сервис — Параметры... —

Система — Файлы — Установка прав доступа

Табл. 53.2. Элементы управления вставкой фрагмента

Элемент

Описание

Файлисточник

Полное имя файла!источника вставки.

Выбрать другой
источник вставки

Кнопка, позволяющая указать другой файл в качестве источника
вставки. После ее нажатия на экране появляется диалог выбора
файла.

Вид

Только для вставки вида.
Список, позволяющий выбрать вид!источник. Содержит имена и
номера видов чертежа!источника.
Изображение, содержащееся в выбранном виде!источнике,
показывается на фантоме в окне документа.

Способ вставки

Группа переключателей, позволяющая указать способ вставки
фрагмента или вида (о способах вставки см. раздел 53.3).

Имя вставки

Поле для ввода имени вставки. Это имя отображается в

Менеджере вставок видов и фрагментов

, а при работе с

чертежом — также в Дереве построения и в

Менеджере

документа

По умолчанию в качестве имени вставки предлагается полный путь
к файлу!источнику.
Все экземпляры одной и той же вставки имеют одинаковые имена.
Если изменить имя какого!либо одного экземпляра вставки, то оно
будет присвоено всем остальным экземплярам.

Режим 1

Только для вставки фрагмента.
Группа переключателей, управляющая размещением объектов
многослойного фрагмента.

123

Глава 53. Общие сведения

▼

Если активен переключатель

На текущий слой

, то все изобра!

жение будет расположено на одном (текущем) слое фрагмента
или вида чертежа.

▼

Если активен переключатель

На слоиисточники

, то во фраг!

менте или в виде чертежа будет создано столько же слоев для
размещения объектов, сколько во вставляемом фрагменте

Режим 2

Только для вставки фрагмента.
Группа переключателей, позволяющая указать, требуется ли
отображать в фантоме погашенные слои вставляемого фрагмента.
Данная группа недоступна, если происходит вставка однослойного
фрагмента или если многослойный фрагмент вставляется на один
слой.
Обычно показ погашенных слоев отключают при вставке
параметрического фрагмента, в котором объекты, управляющие
изображением (например, размеры), скрыты

Просмотр выключенных слоев может потребоваться, если при
вставке фрагмента нужно учитывать его полные габариты (а не
только габариты видимой части).

Выносные линии

Группа переключателей, позволяющая указать, требуется ли
масштабировать имеющиеся во вставке выносные линии и линии!
выноски размеров.

▼

Если активен переключатель

Не масштабировать

, то длина

выносных линий и линий!выносок остается такой же, как в
файле!источнике.

▼

Если активен переключатель

Масштабировать

, то длина вы!

носных линий и линий!выносок изменяется в соответствии с те!
кущим масштабом вида!владельца и/или с масштабом, задан!
ным для вставки фрагмента.

Сделанная настройка сохраняется во вставке и в дальнейшем
учитывается при изменении масштаба вида!владельца или
масштаба вставки (включение/отключение масштабирования
выносных линий при выполнении этих операций игнорируется).

Базовая точка

Поля координат базовой точки вставки.

Угол поворота

Поле угла поворота вставки.

Масштаб

Только для вставки фрагмента.
Поле масштаба вставки фрагмента.

Табл. 53.2. Элементы управления вставкой фрагмента

Элемент

Описание

Часть VIII. Вставка видов и фрагментов в графические документы

124

53.5.

Управление вставками

Такие приемы работы со вставками, как редактирование содержимого, редактирование
параметров, смена источника, удаление, можно выполнять с помощью команд контекс!
тного меню вставки, выделенной в окне документа (см. разделы 56.1–56.4). В чертеже
эти команды доступны также в контекстном меню вставки, выделенной в Дереве пост!
роения (см. раздел 53.7.1).

Все вышеназванные приемы (кроме редактирования параметров вставки), а также до!
полнительные возможности работы со вставками — переименование, изменение спосо!
ба создания, повторная вставка, создание и вставка локальных фрагментов доступны в

Менеджере вставок видов и фрагментов

. Он описан в разделе 53.6, а порядок рабо!

ты при создании и вставке локального фрагмента — в разделе 54.2 на с. 133.

В тонких линиях

Только для вставки вида.
Опция, позволяющая отображать вместо основных и утолщенных
линий вставки соответствующие тонкие линии. Если она включена,
то линии вставки отображаются следующим образом:

▼

основные и утолщенные — тонкими;

▼

штриховые основные — штриховыми;

▼

осевые основные — осевыми.

Указанная замена производится только для системных стилей
линий. Линии пользовательских стилей сохраняют свой вид вне
зависимости от состояния опции

В тонких линиях

Как в документе

Только для вставки вида.
Опция, позволяющая отображать объекты вставки с
умолчательными параметрами, т.е. параметрами, заданными при
настройке документа!владельца.
Если эта опция включена, то отображение объектов изменяется
следующим образом:

▼

параметры, которые нельзя изменить при создании объекта
(например, длина стрелок размеров), приводятся к умолчатель!
ным,

▼

параметры, которые можно изменить при создании объекта
(например, высота шрифта размерной надписи), приводятся к
умолчательным только в том случае, если они не редактирова!
лись.

* Работа со слоями рассмотрена главе 47.

** Все слои фрагмента будут вставлены в текущий документ вне зависимости

от того, показывались ли они в фантоме. После вставки выключенные слои
вновь станут невидимыми.

Табл. 53.2. Элементы управления вставкой фрагмента

Элемент

Описание

125

Глава 53. Общие сведения

Менеджере вставок видов и фрагментов

вставки группируются по типам и спосо!

бам вставки; операции, выполненные над вставкой, применяются сразу ко всем имею!
щимся в документе экземплярам этой вставки.

В окне документа можно выделить отдельный экземпляр вставки и работать именно с
этим экземпляром.

Таким образом,

Менеджер вставок видов и фрагментов

целесообразнее использо!

вать в случаях, когда нужно изменить все экземпляры отдельной вставки или группы
вставок, а контекстное меню вставки — когда нужно изменить конкретный экземпляр.

К вставкам можно применять также следующие команды редактирования:

▼

Сдвиг

(см. Том I, главу 32),

▼

Поворот

(см. Том I, раздел 34.1 на с. 342),

▼

Масштабирование

(см. Том I, раздел 34.2 на с. 342),

▼

Симметрия

(см. Том I, раздел 34.3 на с. 344),

▼

Копирование

(см. Том I, главу 33).

Сдвиг и копирование вставки возможны также с помощью мыши (см. Том I, раздел 30.1
на с. 324).

При необходимости вставку можно преобразовать в набор отдельных объектов, не свя!
занных между собой и с файлом!источником. Для этого выделите вставку и вызовите
команду

Редактор — Разрушить

53.6.

Менеджер вставок видов и фрагментов

служит для выполнения различных опера!

ций над вставками. Сделанные изменения применяются во всем экземплярам вставки,
над которой выполнена операция.

Для отображения

Менеджера вставок видов и фрагментов

на экране (рис. 53.1) вы!

зовите команду

Редактор — Менеджер вставок видов и фрагментов...

Вставки различных видов, источником которых является один и тот же чертеж, отобра!
жаются в

Менеджере вставок видов и фрагментов

как одна и та же вставка.

В документе можно также выделить несколько экземпляров одной и той же или различ!
ных вставок и работать сразу со всеми выделенными объектами.

Обратите внимание на то, что результатом выполнения двух последних команд является
создание в документе новых экземпляров вставки.

Аскон КОМПАС-3D. Руководство по библиотекам - часть 59
