Аскон КОМПАС-3D. Руководство по библиотекам

Глава 49.

Разбиение чертежа на зоны

Включение и настройка разбиения текущего чертежа на зоны производится в диалоге
(рис. 49.1), вызываемом командой

Сервис — Параметры... — Текущий чертеж — Па

раметры документа — Разбиение на зоны

. Элементы управления диалога представ!

лены в таблице 49.1.

Рис. 49.1. Разбиение текущего чертежа на зоны

Табл. 49.1. Диалог настройки разбиения чертежа на зоны

Элемент

Описание

Разбивать
на зоны

Включите эту опцию для активизации разбиения листа на зоны и
настройки параметров разбиения. По умолчанию опция выключена
и все элементы управления диалога недоступны.

Прямоугольник
разбиения

Нажмите эту кнопку, чтобы вызвать диалог задания размеров зон.
В полях появившегося диалога введите значения высоты и ширины
зон или выберите эти значения из раскрывающихся списков. При
разбиении листа на зоны ориентация прямоугольника разбиения
игнорируется: сторона листа делится на длину той стороны
прямоугольника, которая максимальное количество раз
укладывается в длину этой стороны листа.

Отметки

Опции этой группы управляют простановкой обозначений зон на
листе чертежа.

по вертикали
по горизонтали

Включите нужную опцию для отображения соответствующих
обозначений.

Глава 49. Разбиение чертежа на зоны

После выхода из диалога параметры разбиения чертежа на зоны изменятся в соответс!
твии с выполненной настройкой.

Настройка параметров разбиения на зоны хранится в самом чертеже и не изменяется
при его передаче на другое рабочее место.

Если вы используете одни и те же параметры разбиения на зоны во всех чертежах, то вы!
полнение соответствующей настройки в каждом чертеже нерационально. В этом случае
можно сделать так, чтобы все новые чертежи сразу создавались с требуемыми настрой!
ками разбиения на зоны.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Графи

ческий документ — Параметры документа — Разбиение на зоны

. Настройте пара!

метры разбиения, как описано выше.

Эта настройка распространяется только на документы, созданные после ее выполнения.
Чертежи, существовавшие до выполнения настройки, не изменяются.

тип текста

Выберите символы для обозначения зон (арабские или римские
цифры, буквы русского или латинского алфавита).

начальный номер

Выберите цифру или номер буквы, с которой будет начинаться ряд
обозначений.

снизу вверх
сверху вниз
слева направо
справа налево

Выберите вариант направления простановки обозначений.

Текст всегда
горизонтально

Включите эту опцию, чтобы все символы обозначения зон
располагались горизонтально.

Шрифт

Нажмите эту кнопку, чтобы вызвать диалог задания параметров
шрифта обозначений зон.

Тип линии

Выберите тип линии для отрисовки границ зон.

Ширина поля
обозначения зон

Выберите из раскрывающегося списка значение ширины поля
обозначения зон (в миллиметрах).

Располагать
снаружи
внутренней
рамки листа

Включите эту опцию, чтобы поле обозначения зон располагалось
снаружи внутренней рамки листа. Если опция выключена, то поле
обозначения зон будет расположено внутри внутренней рамки.

Табл. 49.1. Диалог настройки разбиения чертежа на зоны

Элемент

Описание

Глава 50.

Общие сведения об ассоциативных видах

Ассоциативные виды формируются в обычном чертеже КОМПАС!3D. Чертеж, содержа!
щий ассоциативные виды, называется ассоциативным чертежом.

Доступно создание следующих видов:

▼

стандартный вид (спереди, сзади, сверху, снизу, справа, слева),

▼

произвольный вид (вид произвольной модели в произвольной ориентации),

▼

проекционный вид (вид по направлению, указанному относительно другого вида),

▼

вид по стрелке,

▼

разрез/сечение (простой, ступенчатый, ломаный),

▼

выносной элемент,

▼

местный вид,

▼

местный разрез.

Команды создания ассоциативных видов сгруппированы в меню

Вставка — Вид с мо

дели

Вставка — Вспомогательный вид

, а кнопки для вызова команд — на панели

Виды

(рис. 50.1).

Стандартные и проекционные виды автоматически строятся в проекционной связи.

Все виды связаны с моделью: изменения в модели приводят к изменению изображения
в ассоциативном виде.

Для любого вида можно указать, какие объекты модели не требуется отображать в нем.
Это могут быть тела, поверхности или созданные в модели элементы оформления (ус!
ловные изображения резьбы, размеры, обозначения).

Для разреза/сечения имеется возможность назначить «неразрезаемые» компоненты из!
делия (детали или подсборки).

Имеется возможность синхронизировать данные в основной надписи чертежа (обозна!
чение, наименование, массу) с данными из файла модели.

Один чертеж может содержать несколько ассоциативных видов, в том числе видов,
изображающих разные модели.

Для удобства управления видами рекомендуется использовать Дерево построения чер!
тежа (см. раздел 50.1).

В любом ассоциативном виде можно создать один или несколько разрывов изображе!
ния (см. раздел 51.9 на с. 100).

Команды создания вида по стрелке, разреза/сечения и выносного элемента запускаются
автоматически после создания в чертеже соответствующих объектов оформления:
стрелки взгляда, линии разреза/сечения, выносного элемента. Возможен также запуск
этих команд вручную.

Рис. 50.1. Панель

Виды

Глава 50. Общие сведения об ассоциативных видах

Обозначения видов по стрелке, разреза/сечения и выносного элемента автоматически
связываются со «своими» объектами оформления, благодаря чему они всегда соответс!
твуют друг другу (см. раздел 45.5 на с. 39).

Чертежу, содержащему ассоциативные виды трехмерной модели, автоматически при!
сваиваются атрибуты, в которых содержатся сведения о массе модели. Если при созда!
нии модели ее материал был выбран из Справочника Материалы и сортаменты либо из
Библиотеки материалов и сортаментов, то в чертеже формируется также атрибут, содер!
жащий сведения о материале (рис. 50.2).

50.1.

Дерево построения чертежа

Дерево построения чертежа — представленная в графическом виде последователь!
ность создания видов в текущем чертеже (рис. 50.3).

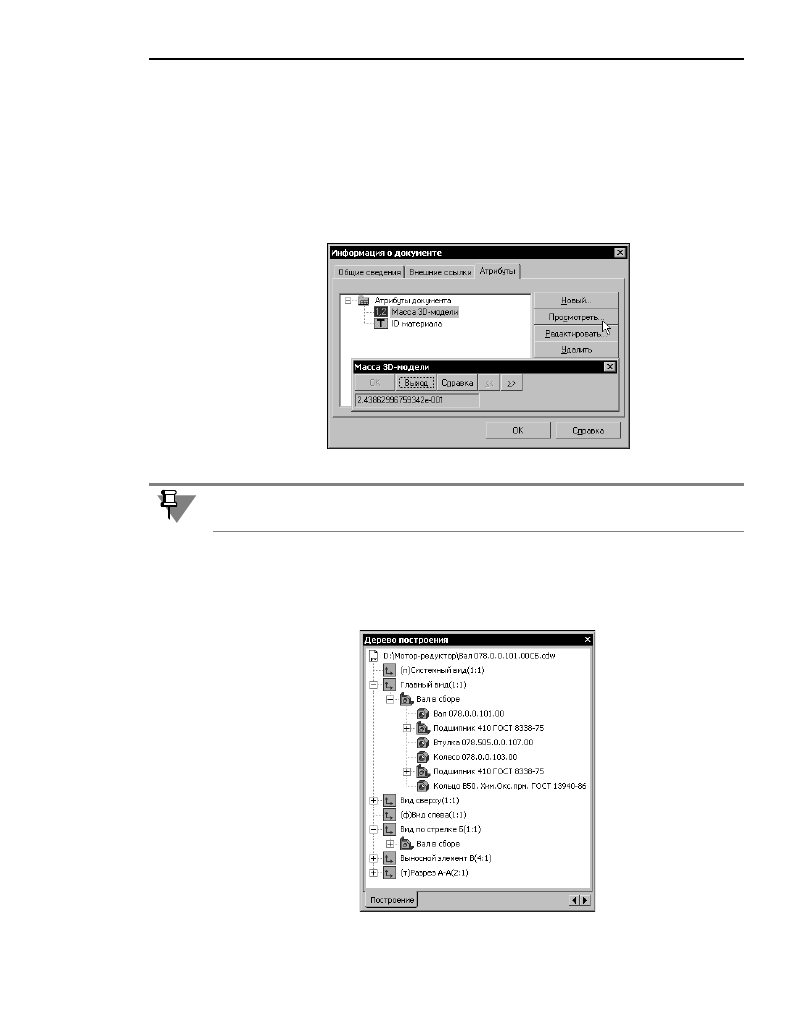

Рис. 50.2. Просмотр сведений о модели, изображенной в чертеже

Если чертеж содержит изображения нескольких моделей, в его атрибуты заносятся све!
дения о той модели, данные о которой отображаются в основной надписи этого чертежа.

Рис. 50.3. Дерево построения чертежа

Часть VII. Ассоциативные виды

Управление отображением окна Дерева построения производится командой

Вид — Де

рево построения

. Когда показ Дерева включен, рядом с названием команды в меню

отображается «галочка».

Если открыто несколько окон одного чертежа, показ Дерева построения может быть
включен или выключен в любом из них.

Дерево построения отображается в отдельном окне, которое всегда находится внутри
окна чертежа. Вы можете изменить размер окна Дерева, перетаскивая мышью его углы
или границы.

Виды отображаются в Дереве в порядке создания.

Слева от названия вида в Дереве может отображаться пиктограмма со значком «+». Это
означает, что вид является ассоциативным и находится в текущем или активном состоя!
нии. Щелчок мышью на этом значке позволяет просмотреть подчиненные виду объекты.
Этими объектами являются: модель, изображение которой содержится в ассоциативном
виде и местные разрезы (если они есть в виде).

Каждый вид автоматически возникает в Дереве построения сразу после того, как он со!
здан в чертеже. Название присваивается видам также автоматически. Оно содержит имя
вида и его масштаб. Например, «Системный вид(1:1)», «Проекционный вид 4(2:1)»,
«Разрез Б!Б(1:1)» и т.д.

Состояние вида (текущий, фоновый или погашенный; подробнее см. раздел 45.2 на
с. 37) показывается в Дереве построения справа от пиктограммы вида буквой «т», «ф»
или «п» в круглых скобках (рис. 50.3).

Обычно пиктограммы в Дереве построения имеют голубой цвет. При выделении элемен!
тов Дерева построения (моделей и видов) их пиктограммы отображаются зеленым цве!
том, а в окне чертежа подсвечиваются соответствующие объекты.

Используя контекстное меню элементов Дерева построения (рис. 50.4), можно управ!
лять состоянием и некоторыми параметрами видов, удалять их, просматривать отноше!
ния видов, а также назначать «неразрезаемые» компоненты, выключать отображение
компонентов и переходить к редактированию трехмерных моделей, изображенных на
ассоциативных видах.

Некоторые команды контекстных меню, показанных на рисунке 50.4, могут быть недо!
ступны. Например, если вид не имеет разрывов, то в контекстном меню этого вида недо!
ступны команды

Вид с разрывом

Параметры разрыва

В Дереве построения отображаются также имеющиеся в чертеже вставки видов и фраг!
ментов. Подробно об этом рассказано в разделе 53.7.1 на с. 129.

Глава 50. Общие сведения об ассоциативных видах

50.2.

Типовая последовательность действий
при создании ассоциативного чертежа модели

1. Создайте в КОМПАС!3D модель, ассоциативный чертеж которой вы собираетесь со!

здать.

2. Если какие!либо объекты — компоненты, тела или поверхности — не должны показы!

ваться в чертеже, отключите их отображение в модели, используя команду

Скрыть

3. Если в чертеж планируется передача размеров и обозначений из модели, проставьте их.

4. Решите, какая ориентация модели наиболее подходит для главного вида. Если выбран!

ное положение модели невозможно установить, используя стандартные ориентации, до!
бавьте пользовательскую ориентацию (см. Том III, раздел 85.4 на с. 49), соответствую!
щую нужному положению.

5. Создайте чертеж КОМПАС!3D.

Если модель не очень сложная, для создания ее чертежа можно использовать команду
построения стандартных видов. Она позволяет сразу получить весь необходимый набор
проекций, в том числе изометрическую.

При создании сборочных чертежей, а также чертежей сложных деталей рекомендуется
использовать команду построения произвольного вида.

6. Создав в чертеже стандартные или произвольные виды, приступайте к построению на их

основе проекционных видов, разрезов, сечений, выносных элементов, местных видов и
местных разрезов.

7. Если необходимо, отредактируйте изображение в ассоциативных видах:

а)

б)

Рис. 50.4. Контекстные меню элементов Дерева чертежа:

а) контекстное меню вида, б) контекстное меню модели

Для автоматического создания чертежа и произвольного вида текущей модели в нем
воспользуйтесь командой

Создать новый чертеж из модели

в меню

Операции

при

работе с моделью.

Часть VII. Ассоциативные виды

▼

настройте отображение в видах объектов — тел и поверхностей, а также элемен!
тов оформления — изображений резьбы, размеров и обозначений, имеющихся в
модели.

▼

назначьте «неразрезаемые» компоненты,

▼

отключите отображение компонентов, которые не должны показываться на черте!
же,

8. Добавьте в чертеж необходимые объекты оформления: размеры, технологические обоз!

начения, надписи и другие элементы (осевые линии, обозначения центра и т.п.)
(см. Том I, часть IV). Перед тем, как приступить к их созданию, рекомендуется включить
ассоциативность и параметризацию при вводе всех объектов (см. раздел 57.7 на с. 148).
Благодаря этому размеры, технологические обозначения, осевые линии и другие объек!
ты, введенные вручную, будут связаны с изображением модели и смогут «отслеживать»
его изменения. Например, после изменения диаметра отверстия в детали в ассоциатив!
ном виде изменится диаметр окружности, изображающей это отверстие, а также значе!
ние размера, ассоциативно связанного с ней. Кроме того, при работе в параметрическом
режиме автоматически накладываются связи и ограничения на такие объекты, как линия
разреза/сечения, стрелка взгляда, обозначение выносного элемента. Благодаря этому,
например, горизонтальная линия разреза, выровненная по центру окружности, изобра!
жающей отверстие, будет сохранять свою горизонтальность и следовать за окружнос!
тью при перемещении отверстия в модели.

Кроме того, для удобства дальнейшей работы с чертежом рекомендуется создавать от!
дельные слои (о слоях см. главу 47) для расположения объектов разных типов.

9. Скомпонуйте виды на листе чертежа (см. раздел 46.8 на с. 51). Если необходимо, отклю!

чите проекционные связи между видами (например, это может потребоваться для рас!
положения вида по стрелке в произвольном месте листа).

50.3.

Настройка ассоциативных видов

Существуют четыре группы настроек ассоциативных видов:

▼

параметры

(см. раздел 50.3.1),

▼

линии

(см. раздел 50.3.2),

▼

объекты и элементы оформления

(см. раздел 50.3.3),

▼

обозначение

(см. раздел 50.3.4).

Настройки доступны для всех ассоциативных видов, кроме

Местного вида

Местного

разреза

. Настройки этих видов совпадают с настройками их опорных видов.

Настройка параметров, линий и обозначения возможна как при создании, так и при ре!
дактировании видов, а настройка объектов и элементов оформления — только при ре!
дактировании.

Для линий, объектов и элементов оформления возможна умолчательная настройка
(см. раздел 50.4 на с. 92).

Глава 50. Общие сведения об ассоциативных видах

50.3.1. Параметры

После вызова команды построения ассоциативного вида на вкладке

Параметры

Пане!

ли свойств появляются элементы, позволяющие настроить вид. Те элементы, которые
являются общими для простых и ассоциативных видов, представлены в таблице 45.1 на
с. 38. Специальные элементы вкладки

Параметры

— характерные для ассоциативных

видов — представлены в таблице 50.1.

Табл. 50.1. Элементы управления параметрами ассоциативных видов

Элемент

Описание

Файлисточник

Это поле содержит полное имя файла!источника модели,
выбранной для изображения в чертеже. Чтобы указать другой
файл!источник, введите его имя в данное поле или воспользуйтесь
кнопкой

Выбрать другую модель

справа от поля.

Только для

Стандартных

Произвольного

видов.

Ориентация
модели

Этот список позволяет выбрать ориентацию модели на главном
(при построении стандартных видов) или произвольном виде.
Список содержит названия всех ориентаций, имеющихся в файле!
источнике модели (о создании пользовательских ориентаций —
см. Том III, раздел 85.4 на с. 49).
Только для

Стандартных

Произвольного

видов.

Схема

Переключатель, позволяющий настроить схему стандартных видов
модели.
Только для

Стандартных

видов.

Подобрать

Кнопка, позволяющая автоматически подобрать такой
стандартный масштаб, при котором все виды полностью
умещаются на чертеже.
Только для

Стандартных

видов.

Проекционная
связь

Переключатель, управляющий проекционной связью между
видами.
Только для видов

По стрелке

Проекционного

Разреза/

сечения

Разнести

Переключатель, управляющий разнесением сборки. Он доступен,
если файлом!источником является сборка с заданными
параметрами разнесения компонентов (см. Том III, главу 124).
Только для видов

По стрелке

Произвольного

Проекционного

Разреза/сечения

Часть VII. Ассоциативные виды

50.3.2. Линии

После вызова команды построения ассоциативного вида на вкладке

Линии

Панели

свойств появляются элементы управления, позволяющие настроить отрисовку вида
(рис. 50.5). Эти элементы представлены в таблице 50.2.

Развертка

Переключатель, управляющий отображением листовой детали в
развернутом виде. Он доступен, если файлом!источником является
листовая деталь с заданными параметрами развертки (см. Том III,
раздел 100.2 на с. 212). Об изображении развертки в чертеже см.
также Том III, раздел 100.4 на с. 215.
Только для видов

По стрелке

Произвольного

, и

Проекционного

Разрез/сечение

Группа переключателей, позволяющая выбрать тип изображения.
Только для видов

Разрез/сечение

Местный разрез

Табл. 50.1. Элементы управления параметрами ассоциативных видов

Элемент

Описание

Рис. 50.5. Вкладка

Линии

Табл. 50.2. Элементы управления отрисовкой ассоциативных видов

Элемент

Описание

Видимые линии

Список, позволяющий выбрать стиль

для отрисовки видимых

линий проекции модели.

Глава 50. Общие сведения об ассоциативных видах

Невидимые
линии

Опция, управляющая передачей в вид линий невидимого контура.
Если эта опция выключена, то переключатель отрисовки
невидимых линий недоступен. При включении опции система
обращается к модели и формирует линии невидимого контура.
Переключатель показа невидимых линий становится доступным, и
вы можете включить отрисовку невидимых линий.
Если во время настройки параметров вида было изменено
состояние опции

Невидимые линии

, то после завершения

настройки этот вид отображается перечеркнутым, т.е. требующим
перестроения. В результате перестроения линии невидимого
контура добавляются в вид (если опция

Невидимые линии

была

включена) или удаляются из него (если опция была выключена).
Рекомендуется отключать опцию

Невидимые линии

при

построении ассоциативных видов сборок, содержащих более 1000
компонентов.

Переключатель
отрисовки
невидимых линий

Переключатель, управляющий отрисовкой невидимых линий
проекции модели. При включенной отрисовке доступен список
стилей линии. По умолчанию используется штриховая линия.
Переключатель отрисовки невидимых линий доступен, если
включена опция

Невидимые линии

Переключатель
отрисовки линий
переходов

Переключатель, управляющий отрисовкой линий переходов. При
включенной отрисовке доступен список стилей линии. По
умолчанию используется сплошная тонкая линия.

Переключатель
отрисовки линий
сгиба

Переключатель, управляющий отрисовкой линий сгиба. При
включенной отрисовке доступен список стилей линии. По
умолчанию используется пунктир 2.
Для видов

По стрелке

Проекционного

Произвольного

переключатель

Линии сгиба

доступен, если при настройке

параметров этого вида включена отрисовка развертки
(см. табл. 50.1).
Для

Разреза/сечения

Местного разреза

Выносного вида

переключатель

Линии сгиба

доступен, если при настройке

параметров опорного вида включена отрисовка развертки.

* Подробнее о стилях линии см.

Том I,

раздел 9.1 на с. 116.

Табл. 50.2. Элементы управления отрисовкой ассоциативных видов

Элемент

Описание

Невидимые линии хранятся в виде вне зависимости от того, включена их отрисовка или
нет. Если отрисовка этих линий не потребуется, отключите опцию

Невидимые

линии

— это уменьшит размер файла чертежа.

Часть VII. Ассоциативные виды

50.3.3. Объекты и элементы оформления

После того, как ассоциативный вид создан, вы можете указать, какие объекты и элемен!
ты оформления, имеющиеся в модели, требуется отображать в этом виде. Для этого
войдите в режим настройки параметров вида, выделив его в Дереве построения и вызвав
из контекстного меню команду

Параметры вида...

(см. рис. 50.4, а).

▼

Чтобы включить или отключить передачу в вид изображений тел и поверхностей из мо!
дели, активизируйте вкладку

Объекты

на Панели свойств. Она содержит три опции:

Те

ла

Поверхности

Отображать скрытые объекты

(рис. 50.6).

Включите опции, соответствующие объектам, которые должны изображаться в настраи!
ваемом виде. Чтобы получить изображения не только видимых, но и скрытых тел и/или
поверхностей, включите также опцию

Отображать скрытые объекты

. При отключен!

ной опции тела и/или поверхности, показ которых отключен в модели, не отображаются.

▼

Чтобы включить или отключить передачу в вид условных изображений резьбы, разме!
ров и обозначений из модели, активизируйте вкладку

Элементы оформления

. Она со!

держит переключатели, управляющие передачей в вид элементов оформления разных
типов (рис. 50.7).

Активизируйте нужные переключатели.

Завершив настройку, нажмите кнопку

Создать объект

на Панели специального управ!

ления, чтобы подтвердить сделанные изменения.

Затем нажмите кнопку

Перестроить

панели

Вид

или клавишу

<F5>

для перерисовки от!

редактированного вида.

Обратите внимание на то, что изображение резьбы в ассоциативном виде чертежа стро!
ится, если плоскость проекций этого вида строго параллельна или строго перпендику!
лярна оси поверхности, на которой построена резьба.

Резьба, находящаяся на невидимом участке модели, отображается в ассоциативном ви!
де, если в нем включен показ линий невидимого контура (см. табл. 50.2). Стиль, установ!
ленный для этих линий, используется также и для отрисовки изображения резьбы.

Условия передачи в ассоциативные виды размеров и обозначений описаны в разделе
52.4.1 на с. 109.

Рис. 50.6. Вкладка

Объекты

Если требуется отключить показ в чертеже всех тел, составляющих компонент сборки,
воспользуйтесь командой

Скрыть

в контекстном меню этого компонента в Дереве чер!

тежа (см. раздел 52.2 на с. 107).

Рис. 50.7. Вкладка

Элементы оформления

Глава 50. Общие сведения об ассоциативных видах

50.3.4. Обозначение

После вызова команды построения ассоциативного вида на вкладке

Обозначение ви

да

Панели свойств появляются элементы управления, позволяющие настроить обозна!

чение вида.

Обозначение вида — это текстовый объект, входящий в состав вида. Обозначение содер!
жит ссылки на объект оформления, связанный с видом, и ссылки на параметры самого
вида. Подробнее об обозначении вида — см. раздел 45.5 на с. 39.

Вкладка Панели свойств

Обозначение вида

приведена на рис. 50.8, а описание эле!

ментов управления вкладки — в таблице 50.3.

Настройка отображения объектов и элементов оформления недоступна для вида

Вы

носной элемент

. Тела и поверхности в нем показываются те же, что и в его опорном

виде, а размеры и обозначения — те, для которых выполняются условия передачи.

Рис. 50.8. Вкладка

Обозначение вида

Табл. 50.3. Элементы управления обозначением вида

Элемент

Описание

Окно просмотра
обозначения вида

Справочное поле, содержащее текущее обозначение вида.

Буквенное
обозначение

Выключение этой опции исключает из обозначения вида текст
объекта оформления (например,

ББ

). Для последующего

включения этого текста необходимо включить опцию

Буквенное

обозначение

Развернуто

Если опция отключена, то значок «развернуто» не включается в
обозначение вида. Если опция включена, то значок включается:

▼

в обозначение произвольного вида, проекционного вида или
вида по стрелке, если в нем изображена развертка листовой
детали (т.е. на вкладке

Параметры

Панели свойств активен

переключатель

Развертка

▼

в обозначение вида, содержащего разрез/сечение или вынос!
ной элемент, если в его опорном виде изображена развертка
листовой детали.

Масштаб

Опция, управляющая включением в обозначение вида его текущего
масштаба.

Часть VII. Ассоциативные виды

50.4.

Умолчательная настройка ассоциативных видов

Если в большинстве создаваемых вами ассоциативных видов отображается один и тот
же набор объектов и используются одни и те же параметры отрисовки, выполнение на!
стройки объектов, элементов оформлений и линий для каждого вида нерационально. В
этом случае вы можете настроить текущий, а также все будущие документы таким обра!
зом, чтобы в их ассоциативных видах по умолчанию отображались нужные объекты и
нужные линии.

Для этого вызовите команду

Сервис

—

Параметры...

—

Текущий документ

—

Па

раметры документа

—

Вид

или

Сервис

—

Параметры...

—

Новые документы

—

Графический документ

—

Параметры документа

—

Вид

соответственно.

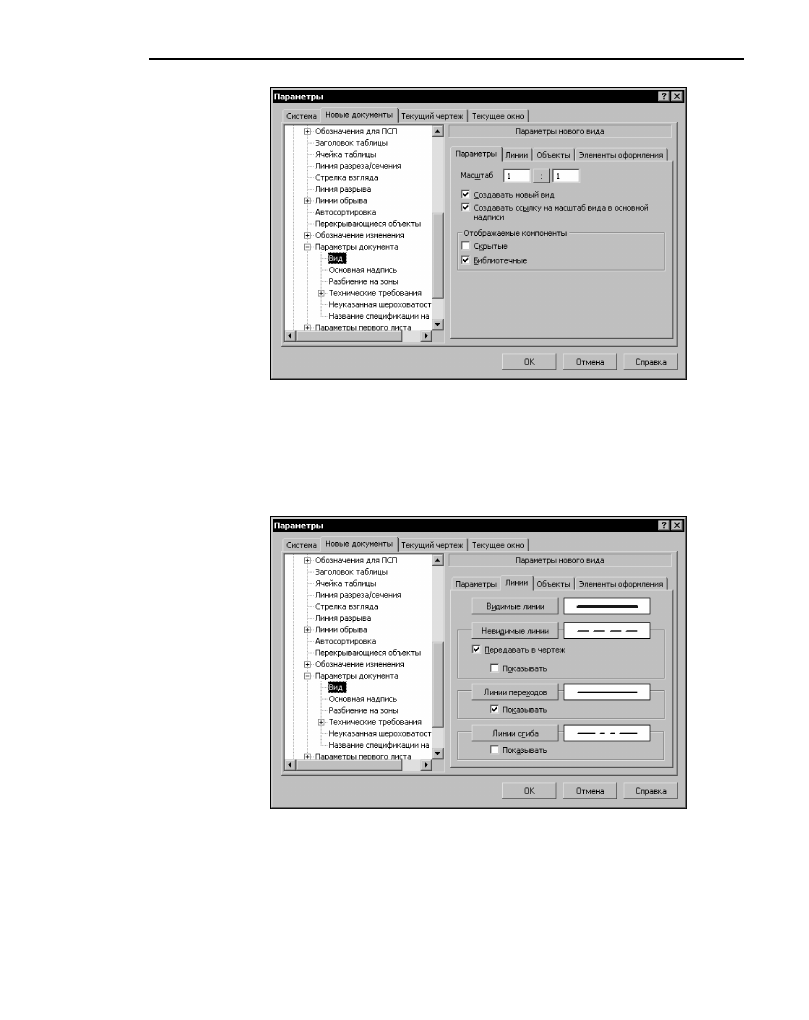

На экране появится диалог настройки вида.

На вкладке

Параметры

(рис. 50.9) включите опции отображения нужных компонентов.

Повернуто

Если опция отключена, то значок «повернуто» не включается в
обозначение вида.
Если она включена, то значок включается в обозначение вида,
если угол поворота, заданный на вкладке

Параметры

Панели

свойств, отличен от нуля

Угол

Опция, управляющая включением в обозначение вида значения
угла поворота. Опция

Угол

доступна, если включена опция

Повернуто

Лист

Опция, управляющая включением в обозначение вида ссылки на
номер листа чертежа, где располагается связанный с видом объект
оформления.
Опция

Лист

доступна, если включена опция

Буквенное

обозначение

Зона

Опция, управляющая включением в обозначение вида ссылки на
обозначение зоны чертежа, где располагается связанный с видом
объект оформления. Если опция включена, то обозначение зоны —
при условии, что в чертеже включено разбиение на зоны —
добавляется в обозначение. Если опция отключена, то обозначение
зоны не добавляется в обозначение вида.
Опция

Зона

доступна, если включена опция

Буквенное

обозначение

* Если поворот вида обусловлен наличием проекционной связи с его опор!

ным видом (на вкладке

Параметры

активен переключатель

Проекцион

ная связь

), то значок «повернуто» не включается в обозначение вида.

Табл. 50.3. Элементы управления обозначением вида

Элемент

Описание

Глава 50. Общие сведения об ассоциативных видах

После создания вида управление отображением компонентов производится с помощью
команд

Скрыть

Показать

из контекстного меню этих компонентов в Дереве построе!

ния чертежа.

На вкладке

Линии

(рис. 50.10) включите опции показа нужных линий и выберите их

стиль.

Опция

Передавать в чертеж

управляет умолчательной передачей в чертеж линий не!

видимого контура.

После создания вида изменить настройку его отрисовки можно на вкладке

Линии

Пане!

ли свойств (см. рис. 50.5 на с. 88).

Рис. 50.9. Настройка параметров новых видов

Рис. 50.10. Настройка линий новых видов

Аскон КОМПАС-3D. Руководство по библиотекам - часть 57
