Часть XV. Печать

318

79.10. Задание на печать

Если вам приходится распечатывать одни и те же документы с одними и теми же на!
стройками, удобно использовать задания на печать.

Задание на печать представляет собой файл, в который записываются номера листов и
имена файлов документов, выбранных для печати, настройки их размещения на поле
вывода, настройки параметров вывода и данные об устройстве вывода.

Файл задания на печать имеет расширение

pjd

.

Файл задания записывается в текстовом формате, поэтому при необходимости он мо!
жет быть открыт и отредактирован любым текстовым редактором, например, Блокно!
том, входящим в состав стандартных программ Windows.

При загрузке файла задания на печать записанные в него листы документов отобража!
ются в режиме предварительного просмотра с сохраненными настройками.

79.10.1. Сохранение задания на печать

Чтобы сохранить задание на печать, вызовите команду

Файл — Сохранить задание на

печать...

 в режиме предварительного просмотра. На экране появится стандартный диа!

лог сохранения файла. Введите имя файла и нажмите кнопку

Сохранить

. По умолчанию

файлу задания присваивается имя «Задание на печать».

Каждое новое задание сохраняется в отдельном файле. При этом сохраняются следую!
щие данные:

▼

относительные и абсолютные пути к файлам документов, выбранных для печати,

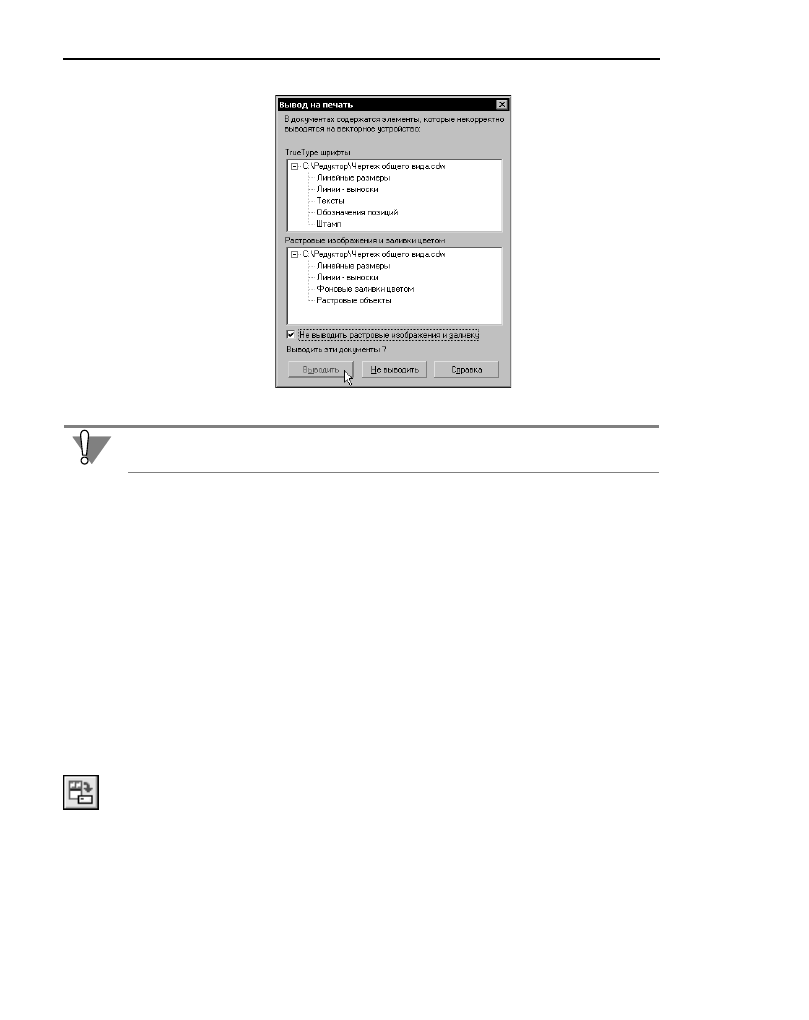

Рис. 79.8.  Предупреждение при печати на векторное устройство

При подтверждении вывода перечисленных в диалоге документов следует иметь в виду,
что гарантии корректной печати указанных объектов отсутствуют.

319

Глава 79 Общие сведения о печати документов

▼

номера листов документов, выбранных для печати,

▼

выбранное устройство печати и его настройки,

▼

расположение, ориентация и масштаб листов документов, заданные в режиме предвари!
тельного просмотра,

▼

признак печатаемости страниц устройства вывода, установленный при помощи команды

Включить/выключить печать страниц

,

▼

настройки фильтров,

▼

настройки параметров вывода, кроме параметров

Количество копий

,

Масштаб печа

ти документов по умолчанию

 и

Помнить список из N заданий на печать

.

В файл задания могут быть записаны только те документы, которые были хотя бы раз
сохранены. Если среди документов, выбранных для печати, есть ни разу не сохраненные
(без имени), то при сохранении задания на печать на экране появится сообщение о не!
возможности их записи в файл задания.

Нажмите кнопку

Да

, чтобы сохранить задание, пропустив эти документы. Нажмите кноп!

ку

Нет

, чтобы отменить сохранение задания.

Если ни один из документов, выбранных для печати, ни разу не был сохранен, то сохра!
нение задания на печать невозможно. При попытке сохранения задания на экране поя!
вится предупреждающее сообщение.

79.10.2. Загрузка задания на печать

Чтобы загрузить задание на печать, вызовите команду

Файл — Загрузить задание на

печать...

в режиме предварительного просмотра. На экране появится стандартный диа!

лог открытия файла. Выберите имя нужного файла задания и нажмите кнопку

Открыть

.

На экране появится диалог выбора варианта добавления листов документов



(рис. 79.9).

Нажмите кнопку

Добавить к имеющимся листам

, чтобы добавить листы документов

задания к листам документов, открытых для просмотра. При этом листы документов за!
дания будут расположены после листов документов, открытых для просмотра. Относи!
тельное размещение листов сохранится.

Чтобы иметь возможность переносить папки с файлами чертежей и файлом задания на
печать в другие папки без нарушения актуальности файла задания, разместите файл за!
дания на печать рядом с файлами чертежей (в одной папке) или в родительской папке.

Если вы недавно сохраняли или загружали задание на печать, то можете выбрать его имя
из списка заданий. Этот список отображается в меню

Файл

 в режиме предварительного

просмотра и в меню

Файл —



Задание на печать

 в главном окне. По умолчанию он со!

держит девять последних сохраненных или загруженных заданий на печать.

Рис. 79.9.  Диалог выбора варианта добавления листов документов

Часть XV. Печать

320

В случае добавления листов игнорируется сохраненный в задании признак печатаемости
страниц устройства вывода, установленный при помощи команды

Включить/выклю

чить печать страниц

.

Нажмите кнопку

Заменить имеющиеся листы

, чтобы заменить листы документов, от!

крытых для просмотра, листами документов задания.

Кнопка

Отмена

 позволяет отказаться от загрузки задания на печать.

После загрузки задания на печать в режиме предварительного просмотра можно рабо!
тать как обычно: изменять текущие настройки, удалять или перемещать листы докумен!
тов и т.п.

Возможные проблемы при загрузке задания

При загрузке задания на печать возможно возникновение проблем разного рода.

Если файл задания содержит ошибки и не может быть загружен, то на экране появится
сообщение

Файл задания на печать содержит ошибки и не может быть загружен.

Если при загрузке задания на печать возникли проблемы, не препятствующие ее продол!
жению, то по окончании загрузки на экране появится Информационное окно
(рис. 79.10).

Информационное окно имеет собственное меню (см. Том II, табл. 74.1 на с. 281 и 74.2 на
с. 281). В окне отображаются:

Текущие настройки вывода изменятся в соответствии с загруженным заданием.

Чтобы загрузить задание на печать из главного окна программы, вызовите команду

Файл — Задание на печать — Загрузить...

 или выберите имя нужного файла из спис!

ка заданий. В этом случае диалог

Выберите вариант добавления листов докумен

тов

 не появляется. Произойдет автоматический переход в режим предварительного про!

смотра, в котором отобразятся листы документов задания.

Произведенные изменения не сохраняются в файле задания на печать. При необходи!
мости вы можете сохранить текущие настройки в новый файл задания или перезаписать
существующий.

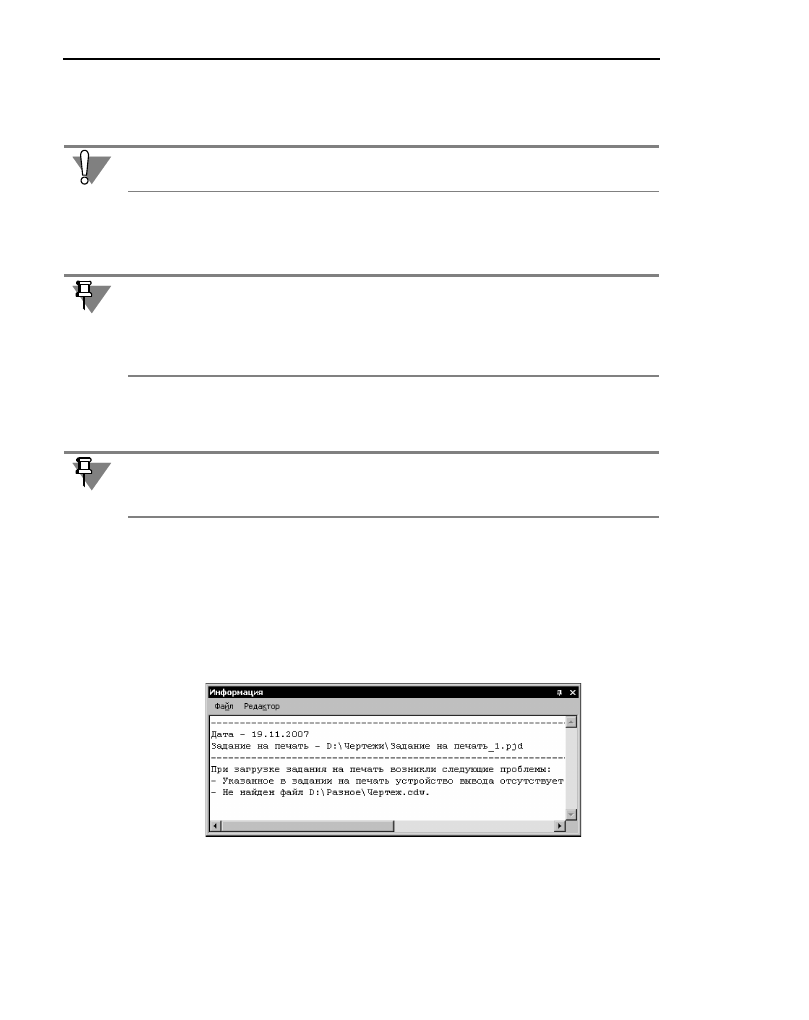

Рис. 79.10.  Информационное окно

321

Глава 79 Общие сведения о печати документов

▼

текущая дата,

▼

полное имя файла задания на печать,

▼

список проблем, возникших при загрузке.

При загрузке задания на печать возможно возникновение следующих проблем.

▼

В задании на печать отсутствуют данные по устройству вывода. Будет использовано те+
кущее устройство вывода.

 Это сообщение появляется в окне информации, если в зада!

нии на печать отсутствуют данные об устройстве вывода, которые задаются в диалоге

Настройка печати

. В этом случае устройством вывода станет текущее устройство или

устройство по умолчанию.

▼

Указанное в задании на печать устройство вывода отсутствует в системе. Будет исполь+
зовано текущее устройство вывода.

 Это сообщение появляется в окне информации, ес!

ли сохраненное в задании на печать устройство вывода отсутствует в системе. В этом
случае для печати используется текущее устройство вывода или назначенное по умолча!
нию. Сохраненный в задании признак печатаемости  страниц устройства вывода, уста!
новленный при помощи команды

Включить/выключить печать страниц

 игнорирует!

ся.

▼

В задании на печать отсутствуют параметры страницы. Будут использованы настройки
устройства вывода.

 Это сообщение появляется в окне информации, если в задании на

печать отсутствуют параметры страницы (размер и ориентация), которые задаются в
диалоге

Настройка печати

. В этом случае при загрузке задания используются настрой!

ки устройства вывода.

▼

В задании на печать отсутствуют установки фильтров вывода на печать. Будут исполь+
зованы текущие настройки фильтров.

 Это сообщение появляется в окне информации,

если в задании на печать отсутствуют установки фильтров вывода, которые задаются в
диалоге

Установка фильтров вывода на печать

. В этом случае при загрузке задания

используются текущие настройки фильтров.

▼

В задании на печать отсутствуют данные о параметрах вывода. Будут использованы те+
кущие настройки параметров вывода.

 Это сообщение появляется в окне информации,

если в задании на печать отсутствуют данные о параметрах вывода, которые задаются в
диалоге

Настройка параметров вывода

. В этом случае при загрузке задания исполь!

зуются текущие настройки этих параметров.

▼

Лист <номер листа> отсутствует в файле <полное имя файла>.

 Это сообщение появля!

ется в окне информации, если при загрузке задания не найден один из листов докумен!
тов, записанных в задании. В этом случае задание загружается без этого листа. Если все
листы всех документов, записанные в задании, отсутствуют, загрузка файла задания
прерывается.

▼

Область печати для листа <номер листа> выходит за его пределы, файл <полное имя
файла>.

 Это сообщение появляется в окне информации, если задана печать только части

листа, и границы области печати выходят за текущие габариты листа. В этом случае за!
дание загружается без этого листа. Если данная ошибка присутствует во всех листах всех
документов, записанных в задании, загрузка файла задания прерывается.

▼

Не найден файл <полное имя файла>.

 Это сообщение появляется в окне информации,

если при загрузке задания не найден один из документов, записанных в задании. В этом

Часть XV. Печать

322

случае задание загружается без этого документа. Если все документы, записанные в за!
дании, отсутствуют, загрузка файла задания прерывается.

▼

Невозможно открыть файл <полное имя файла>

.

 Это сообщение появляется в окне ин!

формации, если один из документов, записанных в задании, найден, но не может быть
открыт. В этом случае задание загружается без этого документа. Если все документы, за!
писанные в задании, не могут быть открыты, загрузка файла задания прерывается.

Если загрузка задания на печать вызвана из главного окна программы, и все документы,
записанные в задании, содержат ошибки, или не найден ни один из этих документов, то
загрузка файла задания будет прервана. На экране появится сообщение

При обработке

выбранного файла задания на печать не удалось сформировать данные для вывода.
Для получения подробной информации войдите в режим предварительного просмотра и
загрузите этот файл.

323

Глава 80.

Печать графических документов и моделей

Чтобы напечатать графический документ или модель, выполните следующие действия.

1. Вызовите команду

 Предварительный просмотр

.

Если в главном окне системы открыт один документ, он будет сразу показан в режиме
предварительного просмотра (см. раздел 79.1 на с. 304).

Если открыто несколько документов, на экране появится диалог выбора документов для
печати. Вы можете выбрать один или сразу несколько документов, выделив их в списке.
Кроме того, нажав кнопку

Из файла...

, можно выбрать для печати закрытые документы.

Выбранные документы будут показаны в режиме предварительного просмотра.

2. В режиме предварительного просмотра скомпонуйте и настройте изображение (см. раз!

делы 79.2 –79.7).

Чтобы отказаться от печати какого!либо документа или какого!либо листа многолисто!
вого документа, выделите его и вызовите команду

Файл — Удалить лист из просмот

ра

.

Чтобы добавить документы в набор для печати, вызовите команду

Файл — Добавить

документ...

. В появившемся диалоге выберите нужное имя файла (или несколько имен

файлов) и нажмите кнопку

Открыть

. На экране появится диалог выбора варианта до!

бавления листов документов. Нажмите кнопку

Добавить к имеющимся листам

, что!

бы добавить листы загружаемых документов к листам документов, открытых для про!
смотра. Вы можете заменить листы документов, открытых для просмотра, листами
загружаемых документов. Для этого нажмите кнопку

Заменить имеющиеся листы

.

3. Вызовите команду

Файл — Печать

.

324

Глава 81.

Печать текстовых документов и спецификаций

Чтобы напечатать текстовый документ или спецификацию, вызовите команду

Файл —

Печать

.

На экране появится диалог настройки печати текстовых документов (рис. 81.1).

Элементы управления этого диалога представлены в таблице 81.1.

Настроив параметры печати, нажмите кнопку

OK

 для начала вывода на бумагу.

Рис. 81.1.  Диалог настройки печати текстовых документов

Воспользовавшись командой

Файл — Предварительный просмотр

, вы можете пе!

рейти в режим предварительного просмотра перед печатью (см. раздел 79.1 на с. 304).
Настройка вывода текстовых документов в этом режиме не так удобна, как в специаль!
ном диалоге.
Однако режим предварительного просмотра и пробную печать из этого режима можно
использовать, чтобы подобрать оптимальные масштаб вывода и положение начала до!
кумента.

325

Глава 81 Печать текстовых документов и спецификаций

Табл. 81.1. Диалог настройки печати текстовых документов

Элемент

Описание

Устройство

Справочное поле с именем принтера, который установлен как
текущий. Чтобы назначить другое устройство вывода, нажмите
кнопку

Устройство...

.

Вывести в файл

Опция, позволяющая записать в файл последовательность команд
управления устройством вывода, необходимых для печати
заданного изображения. Имя файла формируется системой
автоматически. Оно совпадает с именем документа и имеет
расширение

prn

. Чтобы изменить расположение и имя файла, в

который будет напечатан документ, нажмите кнопку

Обзор

.

Размер поля
печати,
Размер страницы,
Количество
страниц
документа,
Текущая страница

Справочные данные.

Масштаб вывода

Поле для ввода значения масштаба при печати. Для
автоматического вписывания документа в реальное поле печати
принтера нажмите кнопку

Подогнать

.

Диапазон

Группа элементов, позволяющая выбрать диапазон страниц
документа для вывода на печать (см. табл. 81.2).

Количество

Поле для задания количества копий документа, которое
необходимо напечатать.

Копии в подбор

Опция, включение которой означает, что при печати нескольких
копий документа вначале будут напечатаны все листы первой
копии, затем — все листы второй копии и так далее.
При выключенной опции вначале будут напечатаны все первые
страницы копий, затем — все вторые страницы и так далее.

Цветная печать

Включите эту опцию, если будет производиться вывод на цветное
устройство (принтер, плоттер и т.д.), и требуется напечатать текст и
иллюстрации теми же цветами, которыми они отображаются на
экране.

Вывод
тонкими
линиями

Опция, включение которой означает, что все линии (например,
рамка, изображение во вставленных фрагментах) будут иметь
толщину, установленную для тонких линий в диалоге настройки
системы. По умолчанию это значение составляет 0,18 мм

*

.

Часть XV. Печать

326

Положение
начала документа

Поля координат левого нижнего угла габаритной рамки документа
относительно левого нижнего угла поля вывода.

* Состояние опции

Вывод тонкими линиями

 не влияет на толщину линий

шрифта.

Табл. 81.2. Элементы группы Диапазон

Элемент

Описание

Все страницы

Будут напечатаны все страницы документа.

Текущую
страницу

Будет напечатана только текущая страница (на которой находился
курсор перед вызовом команды печати).

Страницы

Будут напечатаны страницы, имеющие указанные номера и/или
принадлежащие указанному диапазону. Номера и диапазоны
разделяются запятыми. Например, 1, 3, 6–13, 17, 22–25.

Выводить

Список, позволяющий указать, какие страницы диапазона
требуется напечатать (

все страницы

,

только четные

,

только

нечетные

).

Табл. 81.1. Диалог настройки печати текстовых документов

Элемент

Описание

Часть XVI

Импорт и экспорт

графических документов

328

Глава 82.

Обмен информацией с другими системами

Обмен графической информацией между КОМПАС!3D и другими системами возможен
через следующие форматы:

▼

DXF

▼

DWG

▼

IGES

▼

eDrawing (edrw)

▼

WMF

▼

EMF

Кроме того, возможно чтение текстовых документов форматов txt и rtf.

Возможна также запись документов КОМПАС!3D V10 в форматы КОМПАС 5.11 R03,
КОМПАС!3D V9 и в различные растровые форматы.

82.1.

Импорт

Для чтения документа любого из перечисленных форматов выполните следующие дейс!
твия.

1. Вызовите команду

Файл — Открыть

.

2. В списке

Тип файла

 появившегося диалога выберите нужный формат и укажите имя

файла.

3. Нажмите кнопку

Открыть

. В большинстве случаев после этого на экране появляется

диалог, в котором можно настроить некоторые параметры импорта.

4. Настройте импорт, нажмите кнопку

ОК

 диалога. Выбранный документ будет импортиро!

ван в КОМПАС!3D и загружен для редактирования.

82.2.

Экспорт

Для записи КОМПАС!документа в другой формат выполните следующие действия.

1. Вызовите команду

Файл — Сохранить как...

. На экране появится диалог записи файла.

В зависимости от типа текущего документа список

Тип файла

 этого диалога содержит

различные названия форматов, доступных для записи.

2. Выберите нужный формат и нажмите кнопку

Сохранить

.

При выборе в списке

Тип файла

 строки

DXF

,

DWG

 или

eDrawing

, в диалоге появляет!

ся кнопка

Параметры

. Она вызывает диалог настройки записи документа в выбранный

формат. Завершив настройку, закройте диалог кнопкой

ОК

, а затем нажмите кнопку

Со

Формат eDrawing предназначен для просмотра и печати документов, поэтому импорт
файлов

*.edrw

 не предусмотрен. Для работы с графическими документами, записанны!

ми в формате eDrawing, используется бесплатная программа

eDrawings

.

329

Глава 82. Обмен информацией с другими системами

хранить

 диалога сохранения файлов. Документ будет записан в файл выбранного фор!

мата.

Для  формата

IGES

 настройка экспорта невозможна.

Экспорт в форматы

IGES

,

eDrawing

 и

WMF

 производится с некоторыми ограничения!

ми. Они описаны в таблице 82.1.

82.3.

Сохранение в растровый формат

Чтобы записать документ в растровый файл, вызовите команду

Файл — Сохранить

как...

В появившемся диалоге выберите нужный растровый формат, задайте имя файла

и нажмите кнопку

Сохранить

.

После этого на экране появится диалог, в котором можно настроить различные парамет!
ры записи. Наборы элементов управления настроечных диалогов несколько отличаются
в зависимости от типа сохраняемого документа (см. разделы 82.3.1–82.3.3). Завершив
настройку, нажмите кнопку

ОК

 диалога. Если запись возможна, то файл создается, если

невозможна, то выдается сообщение о причине этого. Рекомендуемый порядок дейс!
твий в таких случаях и условия, выполнение которых необходимо для записи растрового
файла, описаны в разделе 82.3.4 на с. 334.

82.3.1. Чертеж, фрагмент

Диалог настройки параметров записи чертежа или фрагмента в растровый файл приве!
ден на рисунке 82.1. Элементы управления этого диалога представлены в таблице82.2.

Табл. 82.1. Ограничения записи графических КОМПАСдокументов в форматы IGES, eDrawing и WMF

Формат

Ограничения записи

IGES

Не записываются вставки видов, вставки многослойных
фрагментов и многослойные макроэлементы.

eDrawing

Растровые вставки записываются, только если формат
вставленных изображений BMP или JPEG.

WMF

Не записываются заливки цветом, растровые и OLE!вставки.

Часть XVI. Импорт и экспорт графических документов

330

Рис. 82.1.  Диалог настройки записи чертежа или фрагмента в растровый формат

Табл. 82.2. Диалог настройки записи в растровый формат

Элемент

Описание

Параметры
документа

Справочные сведения о записываемом документе.

Цвет

Список, из которого можно выбрать цвет изображения
(см. табл.82.3).

Все линии тонкие

Опция, позволяющая записать все линии с толщиной 1 пиксел

*

.

Масштаб

Поле для ввода масштаба изображения.

Цветность

Список, позволяющий выбрать количество цветов.
Так как размер растрового файла пропорционален количеству
цветов, высокую цветность рекомендуется использовать только
для записи трехмерных моделей — это позволит корректно
передать цветовые переходы.
Записав файл, просмотрите его в соответствующем растровом
редакторе. Если цветовые переходы выглядят недостаточно
«гладкими», увеличьте цветность и запишите файл снова.

Разрешение,
точек на дюйм

Поле для задания разрешения изображения.
Так как размер растрового файла пропорционален разрешению,
большое разрешение рекомендуется использовать для записи
документов, содержащих мелкие детали и контуры значительной
кривизны — это позволит передать их с минимальными потерями.
Записав файл, просмотрите его в соответствующем растровом
редакторе. Если качество изображения вас не удовлетворит,
увеличьте разрешение и запишите файл снова.

331

Глава 82. Обмен информацией с другими системами

82.3.2. Многолистовой чертеж

Диалог настройки параметров записи многолистового чертежа в растровый файл приве!
ден на рисунке82.2. Основное отличие этого диалога от диалога настройки записи фраг!
мента или чертежа  на одном листе (рис.82.1) — наличие группы

Диапазон

. Элементы

управления этой группы представлены в таблице82.4. Описание остальных элементов —
см. табл.82.2 на с. 330.

Оттенки серого

Опция, позволяющая записать цветные оттенки оттенками серого
цвета. Количество оттенков серого будет тем больше, чем большая
цветность установлена.

Размер
изображения

Габариты изображения страницы в точках. Эта величина зависит от
заданного масштаба и разрешения.

* Состояние опции не влияет на толщину линий шрифта.

Табл. 82.3. Варианты использования цветов при записи в растровый файл

Вариант

Описание

Черный

Все линии и текст записываются черным цветом, а заливки и
растровые изображения — оттенками серого.

Установленный
для объекта

Линии записываются цветами, установленными для них в диалоге
настройки системы, заливки и штриховки — цветами,
установленными при их создании.
Изображения трехмерных объектов записываются цветами,
установленными при настройке свойств этих объектов.

Установленный
для вида

*

* Вариант доступен при записи чертежей.

Объекты, расположенные в разных видах, записываются цветами,
установленными для этих видов.

Установленный
для слоя

Объекты, расположенные на разных слоях, записываются цветами,
установленными для этих слоев.

Табл. 82.2. Диалог настройки записи в растровый формат

Элемент

Описание

Часть XVI. Импорт и экспорт графических документов

332

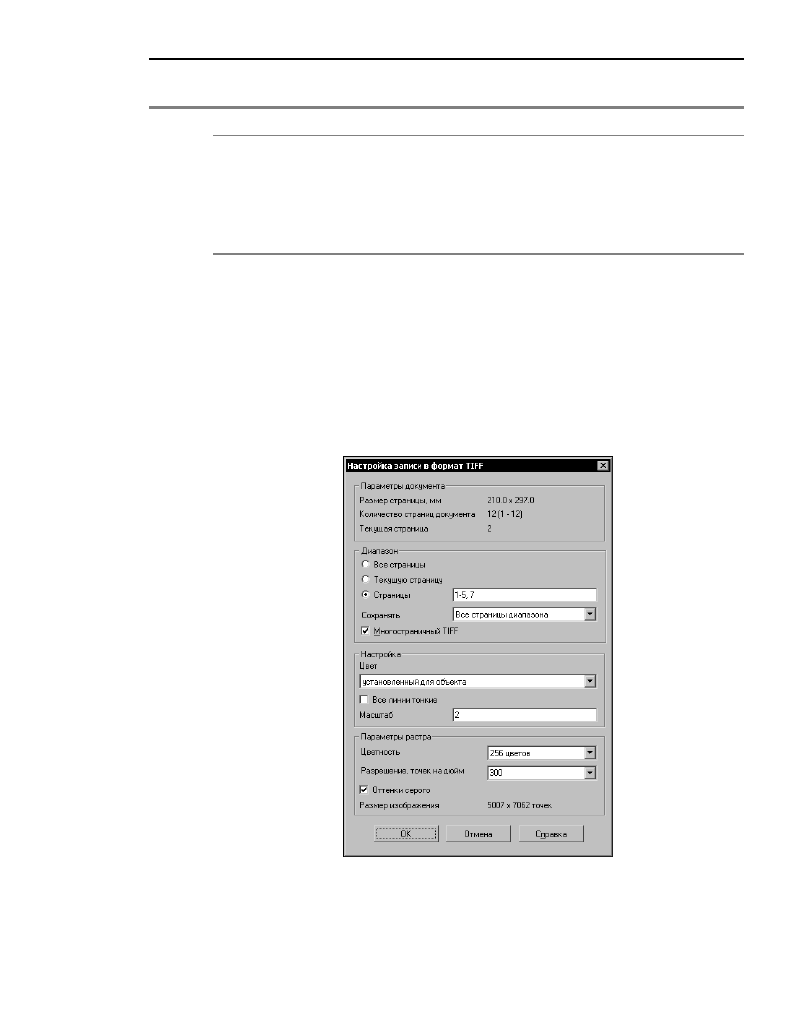

Рис. 82.2.  Диалог настройки записи многолистового чертежа в растровый формат

Табл. 82.4. Элементы управления группы

Диапазон

Элемент

Описание

Количество страниц
документа

Общее количество листов документа.

Весь документ
в один файл

Опция позволяет разместить все листы документа на одной
странице в файле формата TIFF. Для остальных форматов
позволяет сохранить все листы чертежа в одном файле.
Если опция выключена, то при сохранении во все форматы,
кроме формата TIFF, для каждого листа создается отдельный
растровый файл. К заданному имени файла для сохранения
документа будут автоматически добавляться дополнительные
символы, формирующие имена файлов для отдельных листов.
Способ сохранения в формат TIFF при отключенной опции

Весь

документ в один файл

 определяется состоянием опции

Многостраничный TIFF

.

Все страницы

Вариант позволяет сохранить все листы документа.

Страницы

Вариант позволяет указать номера листов для сохранения. При
его выборе становится доступным поле для ввода номеров
листов.

333

Глава 82. Обмен информацией с другими системами

82.3.3. Текстовый документ, спецификация

Диалог настройки параметров записи многолистового чертежа в растровый файл приве!
ден на рисунке82.3. Основное отличие этого диалога от диалога настройки записи чер!
тежа (рис.82.1) — наличие группы

Диапазон

. Элементы управления этой группы пред!

ставлены в таблице82.5. Описание остальных элементов — см. табл.82.2 на с. 330.

Обратите внимание на то, что при сохранении во все форматы, кроме формата TIFF, для
каждого листа документа формируется отдельный растровый файл. Способ сохранения
в формат TIFF определяется состоянием опции

Многостраничный TIFF

 в группе

Диа

пазон

.

Многостраничный
TIFF

Опция позволяет при сохранении документа в формате TIFF
сформировать один многостраничный файл, на каждой
странице которого будет расположен один лист документа.
При выключенной опции для каждого листа создается
отдельный файл формата TIFF.
Для других форматов опция недоступна.

Табл. 82.4. Элементы управления группы

Диапазон

Элемент

Описание

Рис. 82.3.  Диалог настройки записи текстовых документов и спецификаций

в растровый формат
