Аскон КОМПАС-3D. Руководство по библиотекам - часть 32





Информация, содержащаяся в  данном документе, может быть изменена
без предварительного уведомления.

Никакая часть данного документа не может быть воспроизведена или передана
в любой форме и любыми способами в каких!либо целях
без письменного разрешения ЗАО АСКОН.

АСКОН, КОМПАС, логотипы АСКОН и КОМПАС
являются зарегистрированными торговыми марками ЗАО АСКОН.

Остальные упомянутые в документе торговые марки
являются собственностью их законных владельцев.



3

Содержание

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  7

Общие сведения об администрировании Справочника . . . . . . . . . . . . . . . 8

Глава

1.
Библиотека материалов и сортаментов.
Общие сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

1.1.

Основные понятия  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

1.2.

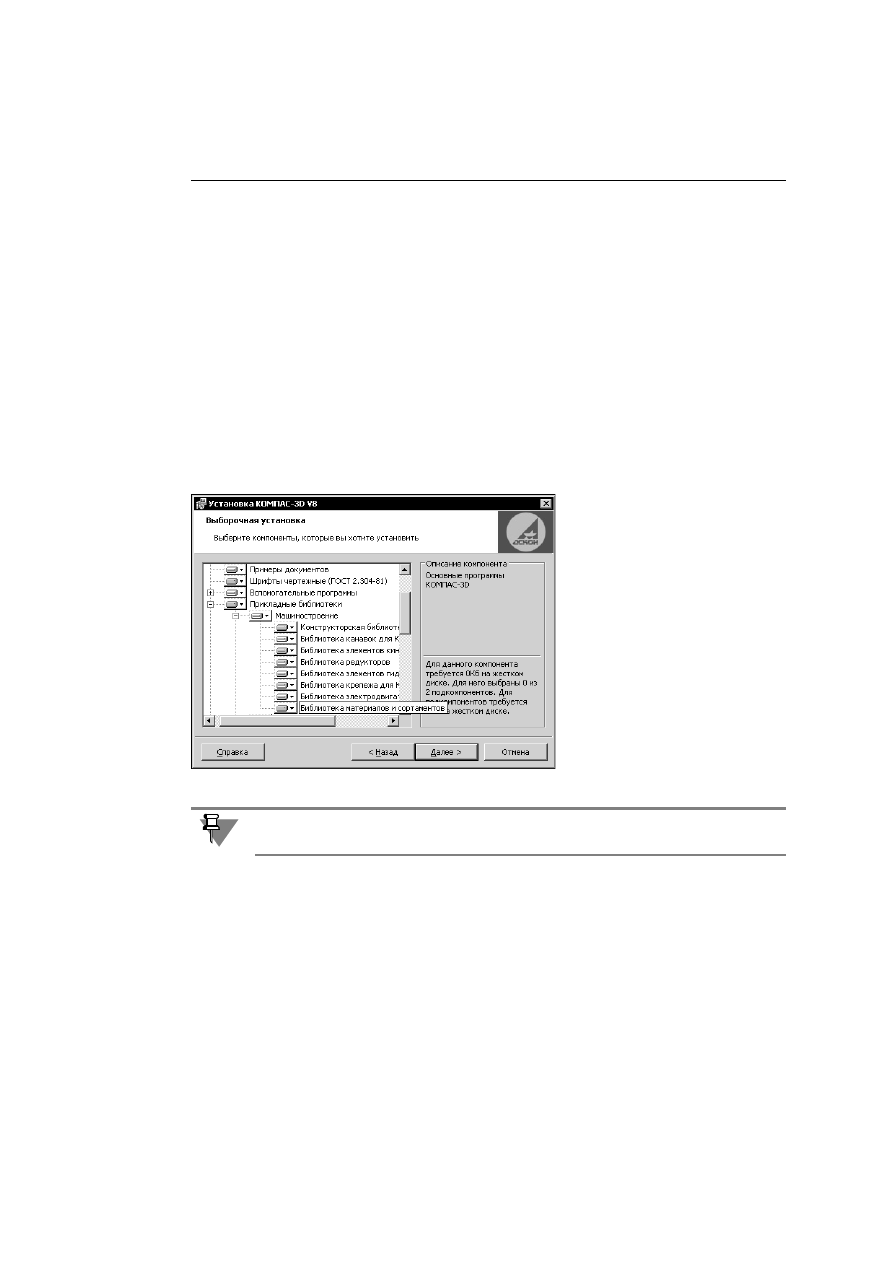

Установка программы  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1.3.

Общие сведения о Справочнике  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1.4.

Интеграция Справочника с системой КОМПАС  . . . . . . . . . . . . . . . . . . . . 12

Глава

2.

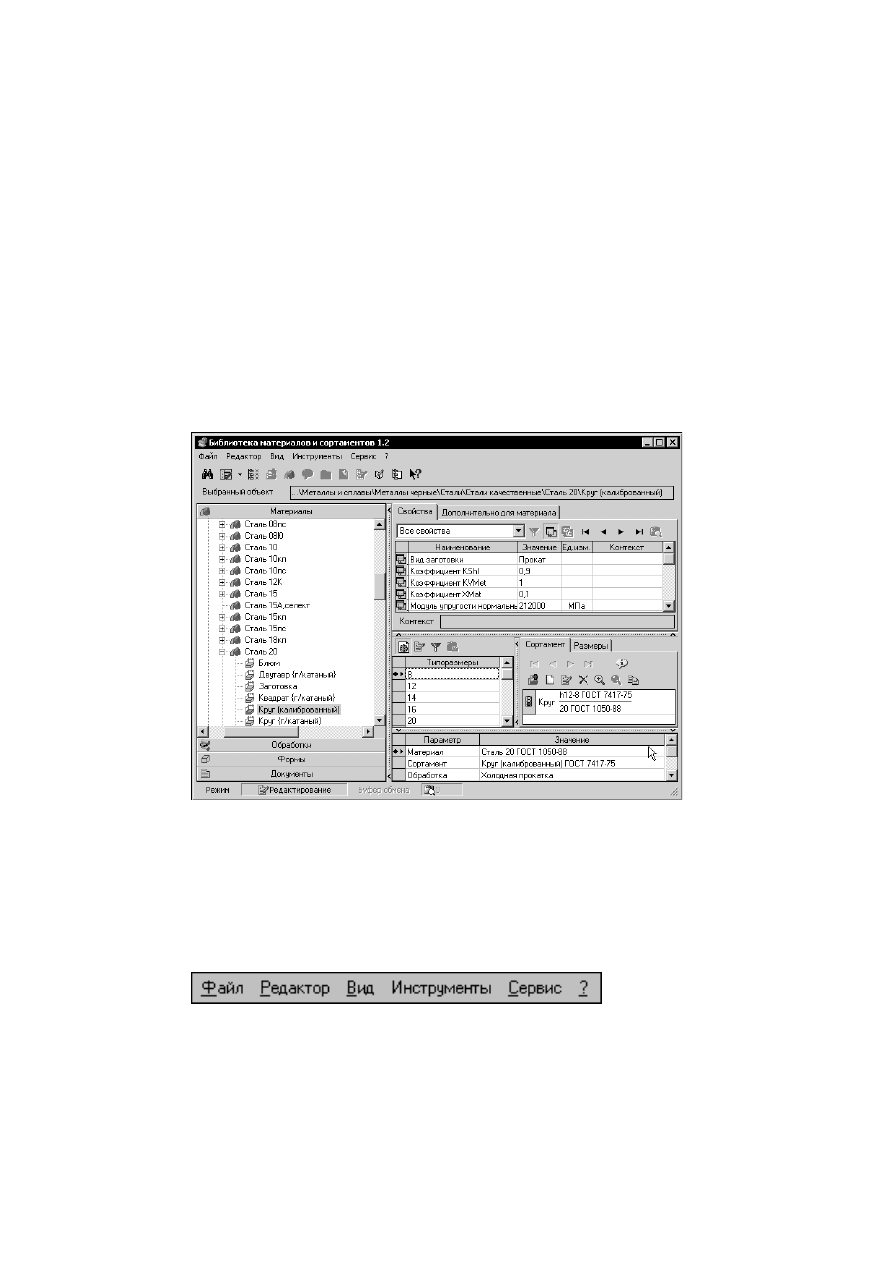

Интерфейс Справочника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13

2.1.

Элементы управления  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

2.2.

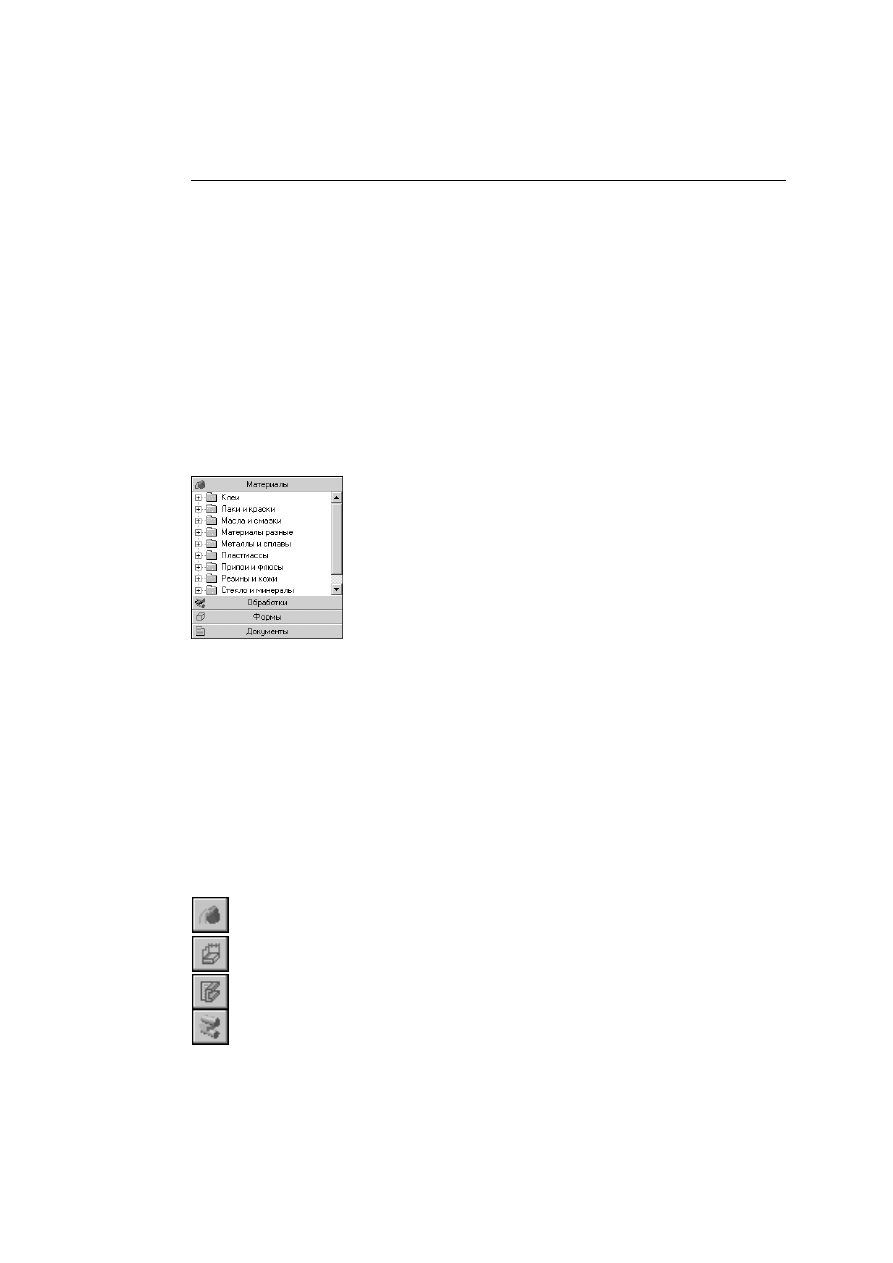

Панель выбора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2.3.

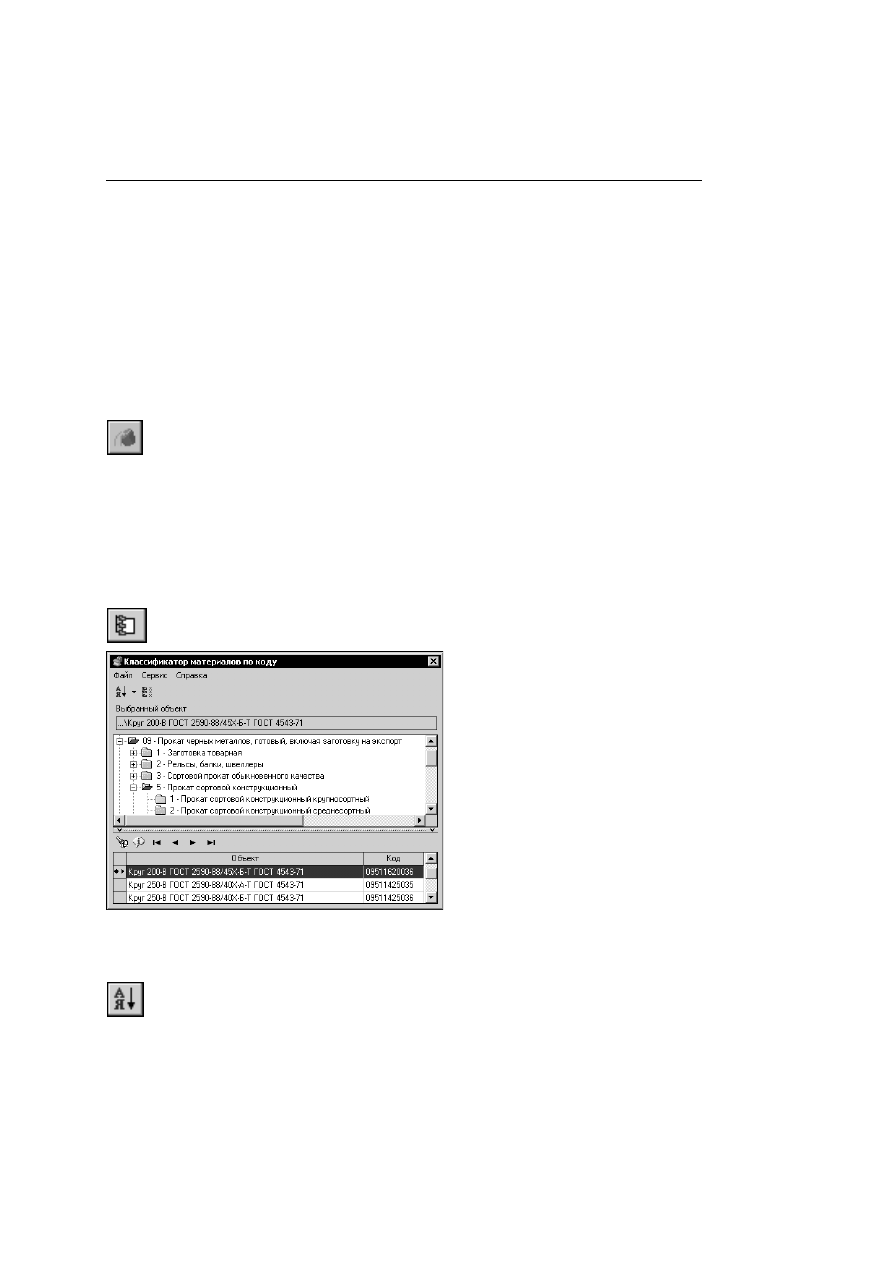

Классификатор материалов по коду . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

2.4.

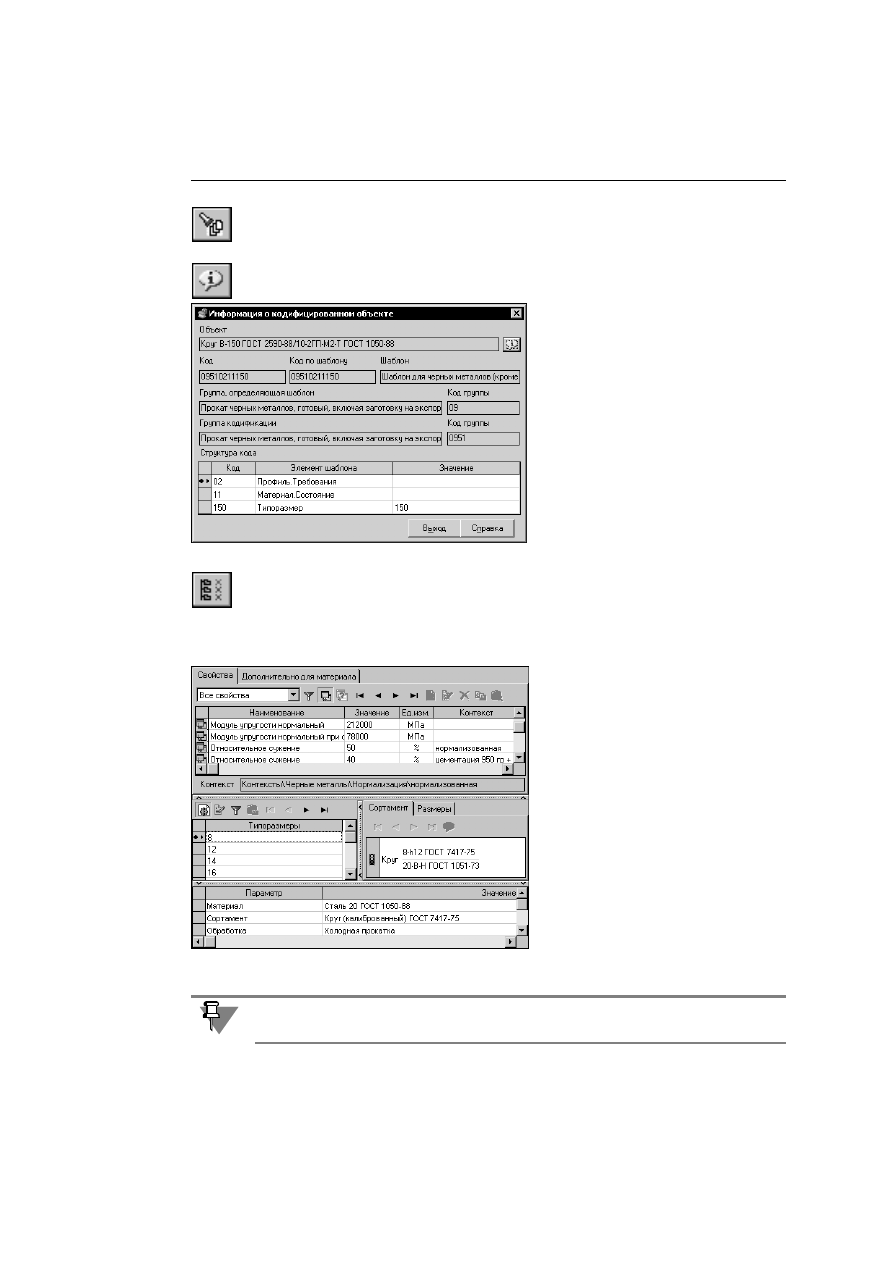

Информационная панель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2.4.1.

Вкладка

Свойства  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Операции с фильтрами свойств  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  18
Собственные и унаследованные свойства  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  20

2.4.2.

Вкладка

Дополнительно для материала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

2.4.3.

Список

Типоразмеры. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

2.4.4.

Вкладка

Сортамент . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

2.4.5.

Вкладка

Размеры. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

2.4.6.

Панель

Параметры объекта  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Глава

3.
Получение сведений из Справочника  . . . . . . . . . . . . . . . . . . . . . . . . . . 25

3.1.

Выбор объекта на вкладках Панели выбора . . . . . . . . . . . . . . . . . . . . . . . 25

3.1.1.

Вкладка

Материалы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Библиотека материалов и сортаментов. Руководство пользователя

4

3.1.2.

Вкладка

Обработки  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.1.3.

Вкладка

Формы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3.1.4.

Вкладка

Документы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3.2.

Пользовательский классификатор

Избранное. . . . . . . . . . . . . . . . . . . . .  30

3.3.

Выбор объекта в Классификаторе материалов по коду  . . . . . . . . . . . . .  32

3.4.

Выбор объектов Справочника
в диалоге

Экземпляры сортамента  . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  35

3.5.

Поиск объекта. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  35

3.5.1.

Поиск по значению свойства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

3.5.2.

Поиск по наименованию (назначению) объекта Справочника  . . . . . . . . . . . . . . . . . . . . .39

3.5.3.

Поиск экземпляра сортамента по коду. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

3.5.4.

Поиск экземпляра сортамента по значению определяемого размера . . . . . . . . . . . . . . .41

Глава

4.
Изменение базы данных Справочника. . . . . . . . . . . . . . . . . . . . . . . . . 42

4.1.

Добавление/изменение обозначений нормативных документов . . . . . .  42

4.2.

Создание/изменение группы объектов Справочника. . . . . . . . . . . . . . . .  44

4.3.

Добавление/изменение материалов . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  45

4.3.1.

Добавление материала; основные сведения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

4.3.2.

Добавление материала; материалы!заменители . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

4.3.3.

Добавление материала; назначение категорий  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

4.3.4.

Задание свойств материала. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

4.4.

Добавление/изменение обработки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  51

4.5.

Добавление/изменение формы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  52

4.6.

Редактирование типоразмеров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  53

4.7.

Создание сортамента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  55

4.7.1.

Ввод основных сведений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

4.7.2.

Ввод типоразмеров  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

4.7.3.

Ввод материалов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

4.8.

Создание/изменение экземпляров сортамента . . . . . . . . . . . . . . . . . . . .  62

4.8.1.

Ввод основных сведений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

4.8.2.

Назначение категории экземпляру сортамента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

4.9.

Создание экземпляров сортамента

5

Содержание

с использованием буфера обмена  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

4.10.

Кодификация объектов Справочника . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

4.10.1.

Кодификация объекта класса Материал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  65

4.10.2.

Кодификация объекта класса Экземпляр сортамента . . . . . . . . . . . . . . . . . . . . . . . . . . .  68

Глава

5.
Сервисные функции Справочника  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

5.1.

Редактирование перечня свойств . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

5.1.1.

Добавление группы свойств  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  72

5.1.2.

Добавление свойства; основные сведения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  73

5.1.3.

Добавление свойства; назначение категории . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  75

5.1.4.

Удаление свойств и их групп . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  76

5.2.

Редактирование перечня контекстов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

5.3.

Создание схемы условного обозначения
экземпляра сортамента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

5.4.

Восстановление статуса применямости объектов Справочника . . . . . . . 86

5.5.

Синхронизация обозначений экземпляров сортамента. . . . . . . . . . . . . . 87

5.6.

Настройка кодификатора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

5.6.1.

Работа с группами классификации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  90
Создание группы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   90
Изменение группы  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  91
Удаление группы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   91
Просмотр сведений о группе классификации  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  91

5.6.2.

Настройка дополнительных атрибутов объектов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  91
Создание и изменение тем!атрибутов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  92
Создание и изменение значений атрибутов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  93

5.6.3.

Создание и изменение таблиц кодификации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  93
Просмотр объектов Справочника,
кодифицированных с использованием текущей таблицы кодификации. . . . . . . . . . . .  94
Создание и изменение таблиц кодификации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  94

5.6.4.

Кодификация типоразмеров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  95

5.6.5.

Настройка шаблонов кодификации  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  97
Добавление и изменение шаблонов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  98
Добавление и изменение элементов шаблона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  99
Просмотр объектов Справочника,
кодифицированных с использованием текущего элемента шаблона  . . . . . . . . . . . . . .  99
Изменение таблицы классификатора типоразмеров . . . . . . . . . . . . . . . . . . . . . . . . . . .  100

5.6.6.

Назначение шаблонов группам классификации  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  101

5.7.

Просмотр буфера обмена Справочника . . . . . . . . . . . . . . . . . . . . . . . . . 101

Библиотека материалов и сортаментов. Руководство пользователя

6

5.8.

Действия с категориями объектов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  102

5.8.1.

Добавление/изменение группы категорий . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

5.8.2.

Удаление группы категорий. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

5.8.3.

Создание/изменение категории. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

5.8.4.

Удаление категории . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

5.8.5.

Назначение категорий объектам Справочника. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103

5.8.6.

Просмотр категорированных объектов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103
Просмотр сведений об объекте . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  104
Разрыв связи объекта с категорией . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  105
Активизация объекта в Справочнике  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  105

Глава

6.
Настройка Справочника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  106

6.1.

Настройка умолчательной единицы измерения. . . . . . . . . . . . . . . . . . .  106

6.2.

Создание маски атрибута. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  107

6.3.

Создание пользовательских инструментов  . . . . . . . . . . . . . . . . . . . . . .  107

6.4.

Настройка шрифтов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  109

6.5.

Настройка контроля дубликатов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  110

Глава

7.
Интеграция Справочника с системой КОМПАС . . . . . . . . . . . . . . . . . 111

7.1.

Установка библиотеки интеграции . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  111

7.2.

Настройка библиотеки интеграции . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  111

7.2.1.

Вкладка

Настройки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111

7.2.2.

Вкладка

Свойства материала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  112

7.2.3.

Вкладка

Типы объектов  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  112

7.3.

Использование библиотеки интеграции . . . . . . . . . . . . . . . . . . . . . . . . .  113

7.3.1.

Вызов команд  библиотеки интеграции  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113

7.3.2.

Вставка объекта Справочника в документ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114

7.3.3.

Выбор материалов!заменителей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115

7.3.4.

Просмотр свойств объекта, вставленного из Справочника. . . . . . . . . . . . . . . . . . . . . . .117

7.3.5.

Удаление объекта из документа  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

7

Введение

При проведении проектно!конструкторских работ в различных сферах деятельности,
технологической подготовке производства, подготовке конструкторской документации
требуется информация о материалах, применяемых при изготовлении изделий (напри!
мер, обозначения черных и цветных металлов и их сплавов, неметаллических материа!
лов, смазок и технических жидкостей, их физико!механические, технологические свойс!
тва, химический состав, назначение и области применения, используемые сортаменты).

Библиотека материалов и сортаментов (далее Справочник) позволяет:

получать следующие сведения:

обозначения материалов;

обозначения документов (стандарты), регламентирующие характеристики объек!
тов справочника;

физико!механические, технологические и другие свойства материалов;

назначение и области применения материалов;

сортаменты, которые могут быть изготовлены из конкретного материала;

виды формообразующей обработки, применяемые для изготовления сортамента;

возможные заменители материала.

передавать условные обозначения экземпляра сортамента и обозначения материалов в
документы чертежно!графических систем для оформления основной надписи чертежа,

передавать плотность используемых материалов в системы трехмерного твердотельно!
го проектирования для расчета массо!инерционных характеристик.

Справочник может быть использован в качестве самостоятельного приложения либо
совместно со следующими программами:

программные продукты ЗАО АСКОН: система КОМПАС, САПР ТП ВЕРТИКАЛЬ, КОМПАС!
Автопроект, ЛОЦМАН:PLM, Система нормирования материалов;

системы SolidWorks, Inventor, Unigraphics.

Интеграция Справочника с системой КОМПАС подробно описана в данном руководстве.
Интеграция с системами SolidWorks, Inventor, Unigraphics описана в руководствах поль!
зователя соответствующих библиотек интеграции.

Библиотека материалов и сортаментов имеет следующие ограничения функциональнос!
ти по сравнению с корпоративной версией — Справочником Материалы и сортаменты.

Библиотека материалов и сортаментов может использовать базу данных только в фор!
мате Microsoft Access.

Библиотека материалов и сортаментов является локальным справочником. Он не может
быть использован в сетевом режиме.

Исключена работа с внешним классификатором материалов.

Отсутствует возможность разграничения прав доступа пользователей к работе с объек!
тами Библиотеки материалов и сортаментов.

Если дистрибутив Справочника входит в установочный комплект системы КОМПАС, он
не содержит библиотек интеграции с другими CAD системами;

Библиотека материалов и сортаментов. Руководство пользователя

8

В комплекте поставки отсутствуют модули конвертирования данных в СУБД InterBase,
MS SQL, Oracle и корректировки базы данных при переходе с одной версии на другую.

Полнота, целостность и актуальность сведений, содержащихся в Справочнике обеспечи!
вается системой классификации и кодирования его объектов. Система кодификации
Справочника базируется на Общероссийском классификаторе продукции (ОКП). ОКП
представляет собой систематизированный свод кодов и наименований группировок про!
дукции, являющейся предметом поставок. Группировки ОКП построены по иерархичес!
кой системе классификации. Особенность этого классификатора заключается в том, что
он содержит информацию достаточно общего уровня описания, степень детализации
которой не позволяет однозначно классифицировать и кодировать конкретные объекты
Справочника.

Возможности классификатора Справочника позволяют достраивать необходимые уров!
ни группировки.

Объектам информационной базы данных Справочника присвоены уникальные коды в
соответствии с типовой системой классификации предприятий машиностроительной от!
расли промышленности. Если конкретное предприятие использует собственную или от!
раслевую систему классификации и кодирования продукции, классификатор Справоч!
ника может быть настроен в соответствии с такой системой.

Общие сведения об администрировании Справочника

Стандартная поставка Справочника содержит большой объем данных. Умолчательным
способом использования программы является их просмотр.

Для поддержания Справочника в актуальном состоянии возможен ввод новых и редак!
тирование существующих справочных сведений. Чтобы включить возможность редакти!
рования Справочника, вызовите команду

Сервис

—

Режим редактирования

.

Вы можете добавлять в Справочник данные о материалах, формах их существования и
видах обработки, стандартах, которые регламентируют эти характеристики. Используя
эту информацию, вы можете создавать экземпляры сортаментов и настраивать справоч!
ник на ограничительную номенклатуру применяемых материалов и сортаментов пред!
приятия.

Для поддержания целостности и работоспособности информационной базы данных ис!
пользуется разграничение доступа к объектам Справочника и действиям с ними.

Возможность включения режима редактирования обеспечивается наличием в папке про!
граммы файла

StartUp.dll

. Чтобы сделать недоступным изменение Справочника, удалите

этот файл.

Справочник реализован в виде базы данных, содержащей большое количество инфор!
мации. Отдельные операции по ее изменению могут привести к нарушению работы ин!
тегрированных со Справочником программ. Например, удаление значения свойства

Вид

заготовки

 приведет к отключению механизма автоматической идентификации вида за!

готовки в Системе нормирования материалов. Рекомендуется ограничивать круг пользо!
вателей, допущенных к редактированию Справочника.

9

Введение

Разграничение прав доступа обеспечивается наличием двух режимов работы — Редак!
тирование и Чтение.

10

Глава 1.

Библиотека материалов и сортаментов.
Общие сведения

1.1.

Основные понятия

Объект Справочника

— материал, форма, формообразующая обработка, документ, оп!

ределяющий требования к объекту и его свойствам, сортамент, экземпляр сортамента.

Свойства объекта

— набор параметров, характеризующих объект. К ним относятся на!

именование, обозначение, физические, технологические свойства, химический состав и
т.п. Свойства могут быть переданы в документы системы КОМПАС.

Собственное свойство

— внутреннее свойство объекта или группы объектов.

Унаследованное свойство

— свойство объекта, которое определяется принадлежнос!

тью объекта к группе подобных или связью с другими объектами. Для группы это же
свойство будет являться собственным. Например для группы

Стали качественные

 свойс!

тво

Коэффициент KShl

(коэффициент режима шлифования)  является собственным.

Для стали Ст 08, 10 и всех сталей, входящих в эту группу, это же свойство будет унасле!
дованным. Собственными свойствами для сталей будут плотность, модули упругости и
т. п. Для объекта класса

Экземпляр сортамента

 унаследованными свойствами являются

свойства материалов и их групп, форм и их групп, видов обработки и их групп.

Контекст

— условия существования данного значения свойства. Например, свойство

Относительное сужение

 стали 09Г2С имеет значение 63% в контексте

Нормализация

950° + работа 20°

. Это же свойство имеет значение 56% в контексте

Нормализация 950°

+ работа 300°

.

Режим работы



Справочника

— совокупность команд, доступных при работе со Спра!

вочником. Задает возможность изменения его содержимого. В режиме  Редактирование
изменения доступны, в режиме Чтение — нет.

Классификатор

— способ группирования объектов Справочника. Выбор классификато!

ра определяет последовательность просмотра Справочника для выбора объекта; класси!
фикатор Материалы позволяет выбирать объект, последовательно сужая рассматривае!
мую группу материалов, классификатор Формы позволяет выбирать объект,
последовательно сужая рассматриваемую группу форм и т. п. Один и тот же объект мо!
жет быть выбран при помощи любого классификатора.

Пользовательский классификатор



Избранное

— динамическая группа ссылок на объ!

екты Справочника. Может быть сформирована пользователем. Целесообразно поме!
щать в Избранное объекты, сведения о которых предполагается использовать неод!
нократно.

Внешний классификатор

— внешний справочник, сведения из которого могут быть ис!

пользованы в документах системы КОМПАС аналогично сведениям из Справочника Ма!
териалы и сортаменты при помощи библиотеки интеграции с базой данных внешнего
справочника.

Категория

— атрибут объекта Справочника, позволяющий разграничить доступ к этому

объекту. Категории могут быть назначены объектам Справочника следующих классов:

11

Глава 1. Библиотека материалов и сортаментов. Общие сведения

материал,

экземпляр сортамента,

свойство.

Категория присваивается объекту средствами Справочника.

1.2.

Установка программы

Перед установкой Справочника автоматически проверяется наличие на компьютере сле!
дующих установленных приложений:

Библиотека материалов и сортаментов предыдущих версий;

Справочник Материалы и сортаменты;

Справочник Единицы измерения.

Если любое из перечисленных приложений обнаружено, установка Справочника будет
невозможна.

Дистрибутив Справочника входит
в состав установочного комплекта
системы КОМПАС версии 8 и вы!
ше. По умолчанию Справочник ав!
томатически устанавливается на
жесткий диск при установке систе!
мы. Если при установке системы
КОМПАС активизирован тип уста!
новки

Выборочная

, то можно уп!

равлять установкой Справочника.
Компонент

Библиотека

материалов и сортаментов

 нахо!

дится в разделе

Прикладные

библиотеки

—

Машиностроение

(рис. 1.1).

Для работы с системой КОМПАС предыдущих версий поставляется отдельный устано!
вочный комплект Справочника. Файл

ReadMe.rtf

, входящий в этот комплект, содержит

рекомендации по установке приложения.

1.3.

Общие сведения о Справочнике

Справочник содержит наименования, обозначения и значения свойств следующих объ!
ектов:

материалы,

Рис. 1.1.



Если программа установки обнаружит установленным на компьютере одно из указанных
выше приложений, данный компонент не будет отображаться.

Библиотека материалов и сортаментов. Руководство пользователя

12

формы,

формообразующие обработки,

сортаменты,

экземпляры сортаментов.

Также в Справочнике находится информация о нормативных документах, регламентиру!
ющих требования к формам, способам обработки и материалам.

Сортамент и экземпляр сортамента являются комплексными объектами. Они включают
в себя другие объекты Справочника.

Свойства сортамента включают в себя сведения о форме и способе обработки  различ!
ных видов однородных изделий. Эти свойства подчиняются требованиям нормативных
документов — стандартов, технических условий и т. п.

К объектам Справочника могут быть отнесены наименования и обозначения свойств, а
также контексты существования этих свойств.

1.4.

Интеграция Справочника с системой КОМПАС

Сведения из Справочника могут по запросу пользователя передаваться в документы сис!
темы КОМПАС.

При использовании Справочника под управлением системы КОМПАС его объекты могут
быть вставлены в КОМПАС!документы:

фрагмент,

чертеж,

модель,

спецификация.

Справочник может быть активизирован в следующих случаях:

выбор материала для расчета массо!центровочных характеристик тела вращения или
выдавливания в чертеже или фрагменте;

заполнение графы Материал основной надписи чертежа;

выбор материала модели;

создание объекта спецификации.

13

Глава 2.

Интерфейс Справочника

Запустить Справочник можно следующими способами:

при использовании Справочника в качестве самостоятельного приложения — из главно!
го меню Windows;

при использовании Справочника под управлением системы КОМПАС запуск производит!
ся автоматически по запросу программы — получателя требуемой информации.

Библиотека материалов и сортаментов является приложением Windows. Его окно имеет
стандартные для этой операционной системы внешний вид и органы управления
(рис 2.1).

2.1.

Элементы управления

В верхней части окна расположена строка заголовка. Она содержит название Cправоч!
ника и обозначение версии. Находящаяся в левом верхнем углу окна кнопка системного
меню предназначена для выполнения различных операций с окном программы. В пра!
вом верхнем углу окна находятся стандартные кнопки

Свернуть

,



Развернуть/Восста;

новить

Закрыть

, также управляющие окном.

Ниже заголовка окна распо!
ложена

Строка меню

(рис. 2.2).

Рис. 2.1.

 Главное окно программы

Рис. 2.2.  Строка меню

Библиотека материалов и сортаментов. Руководство пользователя

14

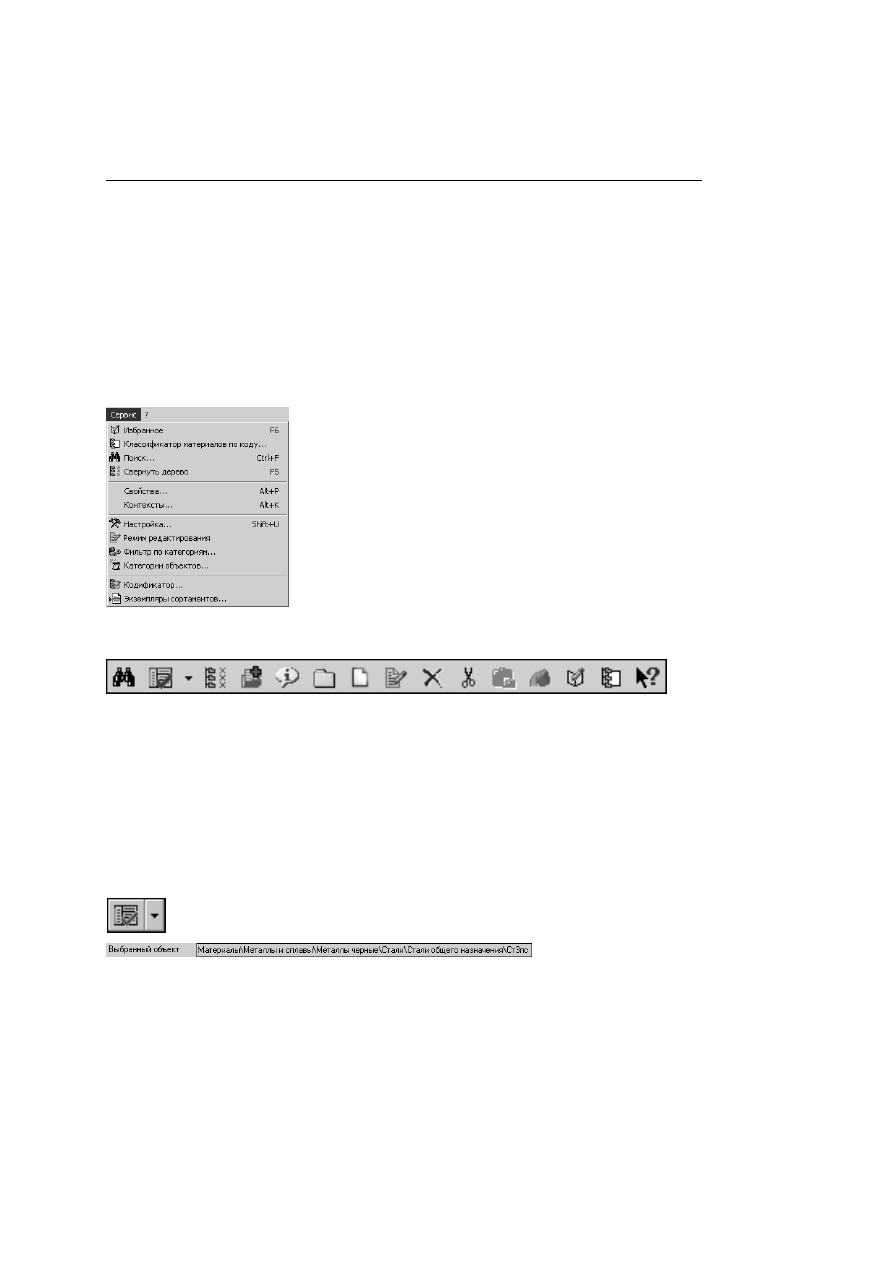

Она служит для вызова команд Справочника.

Для вызова команд меню может использоваться мышь или клавиатура.

Использовать клавиатуру для вызова команд можно следующими способами.

Активизировать Строку меню, нажав и отпустив

<Alt>

. Чтобы вызвать команду, следует

выделить ее название клавишами управления курсором («стрелками») и нажать

<Enter>

.

Для окончания работы с меню без вызова какой!либо команды нажмите

<Esc>

.

Если в названии команды меню одна из букв подчеркнута, можно вызвать эту команду,
нажав

<Alt>

 и, не отпуская ее, подчеркнутую букву. Команда может содержать подменю.

Чтобы вызвать команду подменю, следует нажать букву, подчеркнутую в ее названии, не
нажимая

<Alt>

.

Некоторые команды можно вызвать нажатием комбинаций кла!
виш. Эти комбинации показаны справа от названия команды в
меню. Например, команду

Поиск...

 можно вызвать, нажав

<Ctrl>

+

<F>

 (рис. 2.3). Такие комбинации клавиш можно исполь!

зовать без предварительной активизации Строки меню.

Под строкой меню находится

Панель инструментов

.

Она представляет собой набор кнопок для вызова команд Справочника (рис 2.4).

Эти кнопки дублируют команды Строки меню. Состав панели зависит от режима работы
Справочника и от активной вкладки

Панели выбора

.

Чтобы узнать название кнопки

Панели инструментов

, наведите на нее указатель мы!

ши. Через некоторое время название появится на экране.

Для включения и выключения элементов интерфейса окна Справочника служит команда

Вид

. При вызове этой команды раскрывается список названий. Рядом с ними в меню по!

являются и исчезают «галочки». «Галочка» рядом с названием соответствует включен!
ному элементу интерфейса. Вы также можете управлять их показом, используя кнопку

Вид

 на

Панели инструментов

.

Поле

Выбранный объ;

ект

 содержит наимено!

вание выделенного объ!

екта и положение этого объекта в текущем классификаторе (рис. 2.5).

В нижней части окна находится

Строка состояния

. Она показывает текущий режим ра!

боты Справочника: Чтение или Редактирование и позволяет изменять его.

Рис. 2.3.

Рис. 2.4.  Панель инструментов

Рис. 2.5.  Поле

Выбранный объект

15

Глава 2. Интерфейс Справочника

Поле

Режим

 содержит наименование текущего режима работы, например, Чтение. Что!

бы изменить режим, щелкните мышью в этом поле. Содержимое поля также изменится.
В нем будет находиться строка Редактирование.

В зависимости от режима работы Справочника состав элементов управления

Строки

состояния

 может изменяться.

В режиме Редактирование в ней находится информационное поле

Буфер обмена

. В

нем показано количество объектов в буфере обмена Справочника.

Большую часть окна Справочника занимают рабочие панели

—

Панель выбора



и

Ин;

формационная панель

.

В них производится выбор материалов, форм, видов обработки и прочих сведений, а
также выводится справочная информация.

2.2.

Панель выбора

Эта панель предназначена для выбора



объектов Справочника из раз!

личных классификаторов (рис. 2.6).

Панель выбора

 содержит следующие вкладки:

Материалы

,

Обработки

,

Формы

,

Документы

,

Они соответствуют способам классификации объектов Справочника.

На вкладке

Материалы

 выбор объекта начинается с классификатора материалов, далее

возможен выбор сортамента материала, типоразмера из списка

Типоразмеры

 и экзем!

пляра сортамента на вкладке

Сортамент

.

На вкладке

Обработки

 выбор объекта начинается с классификатора видов обработки,

далее возможен выбор формы, материала, типоразмера из списка

Типоразмеры

 и эк!

земпляра сортамента на вкладке

Сортамент

.

На вкладке

Формы

 выбор объекта начинается с классификатора форм, далее возможен

выбор сортамента, материала, типоразмера из списка

Типоразмеры

 и экземпляра сор!

тамента на вкладке

Сортамент

.

Вкладка

Документы

 позволяет выбирать объект, зная обозначение нормативного доку!

мента (стандарта), который определяет требования к объекту. От выбора типа документа
на панели выбора зависит навигация по объектам.

Вкладка содержит разделы, в которых документы сгруппированы по назначению:

раздел

Материалы;

раздел

Сортамент;

раздел

Технические условия;

раздел

Обработки;

Рис. 2.6.  Панель выбора

Библиотека материалов и сортаментов. Руководство пользователя

16

Чтобы показать документы нужного раздела, используйте кнопки выбора типа докумен!
тов.

При выборе документа на материал возможен выбор материала, далее возможен выбор
сортамента,  типоразмера из списка

Типоразмеры

 и экземпляра сортамента на вкладке

Сортамент

.

При выборе документа на сортамент или на технические условия возможен выбор сор!
тамента, далее возможен выбор материала, типоразмера из списка

Типоразмеры

 и эк!

земпляра сортамента на вкладке

Сортамент

.

При выборе документа на обработку возможен выбор вида обработки, сортамента, далее
возможен выбор материала, типоразмера из списка

Типоразмеры

 и экземпляра сорта!

мента на вкладке

Сортамент

.

Кнопка

Показать материалы с учетом применяемости

 позволяет ограничить пере!

чень объектов, отображаемых на вкладках

Панели выбора

.

Если кнопка нажата, то будут показаны только те объекты Справочника, для которых со!
зданы экземпляры сортамента или включена опция

Применяемость

 для материала.

Включение опции

Применяемость

 для материала не влияет на отображение объектов

вкладок

Формы

 и

Обработки

, а также для разделов

Сортамент

Технические усло;

вия

Обработки

 вкладки

Документы

.

2.3.

Классификатор материалов по коду

Диалог появляется на экране после вызова команды

Сервис

—

Классификатор мате;

риалов по коду

.

В этом диалоге (рис. 2.7) показано дере!
во групп классификации и кодифициро!
ванные объекты выделенной группы. В
базовой поставке Справочника группы
классификации соответствуют принци!
пам Общероссийского классификатора
продукции. Список объектов содержит
их наименования и коды. Кодификация
объектов Справочника рассматривается
в разделе 4.10. на с. 65.

Поле

Выбранный объект

 содержит наименование активного объекта классификатора.

Кнопки Панели инструментов диалога соответствуют командам меню.

Команда

Сервис

—

Сортировать

 позволяет выбрать способ сортировки групп класси!

фикатора по имени или по коду.

Рис. 2.7.  Классификатор материалов по коду

17

Глава 2. Интерфейс Справочника

Команда

Сервис

—

Показать объект в справочнике

 позволяет активизировать вы!

бранный в классификаторе объект на вкладке

Материалы

. После вызова команды диа!

лог

Классификатор материалов по коду

 будет закрыт.

Команда

Сервис

—

Подробнее...

позволяет просмотреть свойства объекта, определя!

емые его положением в классификаторе.

После вызова команды на экране появит!
ся диалог

Информация о кодифици;

рованном объекте

 (рис. 2.8).

Команда

Сервис

—

Свернуть дерево

 позволяет закрыть все раскрытые группы в де!

реве диалога

Классификатор материалов по коду

.

2.4.

Информационная панель

Назначение

Информационной

панели

— отображение свойств вы!

бранного объекта.

Для вкладок

Материалы

Формы

,

Обработки

Документы

 она содер!

жит следующие элементы управления
(рис 2.9):

вкладка

Свойства

;

вкладка

Дополнительно для ма;

териала

;

список

Типоразмеры

;

вкладка

Сортамент

;

вкладка

Размеры

;

панель

Параметры объекта

.

Рис. 2.8.

Рис. 2.9.

Информационная панель

. Вкладка

Свойства

После выбора объекта в Классификаторе материалов по коду он активизируется на
вкладке

Материалы

.















содержание      ..     30      31      32      33     ..
