ATV Honda TRX350 TM/TE, TRX350 FM/FE. Service Manual - part 40

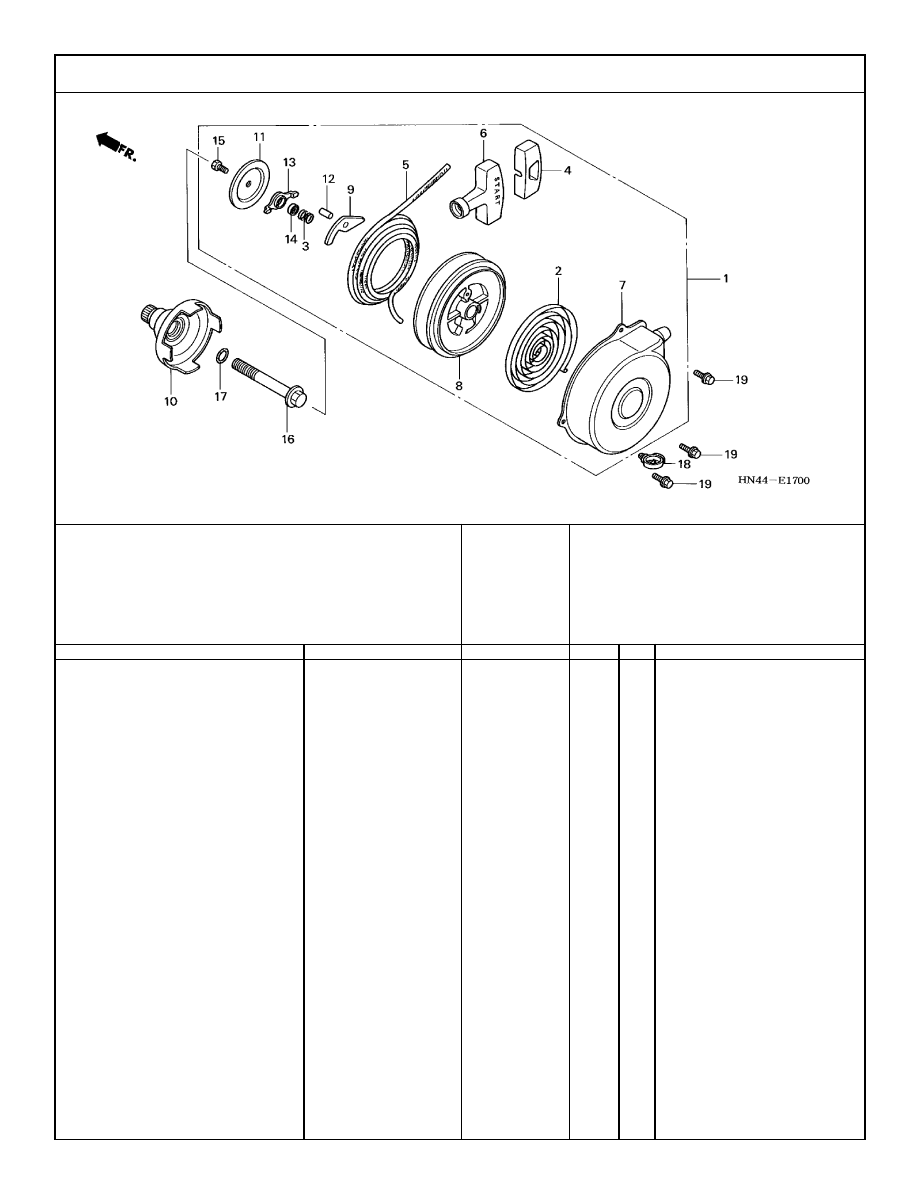

RECOIL STARTER

MAY, 2002



2002 American Honda Motor Co., Inc.

1-33

HN44E1700

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-17

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

STARTER ASSY., RECOIL ........................

A2 B2 C2 D2

-------- --------

1

28400-HN5-671

6313779

STARTER ASSY., RECOIL ........................

A3 B3 C3 D3

-------- --------

1

28400-HN5-M01

7076276

2

SPRING, RECOIL STARTER......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

28402-HB6-004

2131084

3

SPRING, FRICTION....................................

A2 B2 C2 D2

-------- --------

1

28404-968-004

1507904

SPRING, FRICTION....................................

A3 B3 C3 D3

-------- --------

1

28404-HN5-M01

7076284

4

CAP, KNOB ................................................

A2 B2 C2 D2

-------- --------

1

28405-HF7-004

4078283

CAP, KNOB ................................................

A3 B3 C3 D3

-------- --------

1

28405-HN5-M01

7076292

5

ROPE, RECOIL STARTER ........................

A2 B2 C2 D2

-------- --------

1

28407-HB6-004

2131092

ROPE, RECOIL STARTER ........................

A3 B3 C3 D3

-------- --------

1

28407-HN5-M01

7076300

6

KNOB, STARTER........................................

A2 B2 C2 D2

-------- --------

1

28408-HF7-004

4111522

KNOB, STARTER........................................

A3 B3 C3 D3

-------- --------

1

28408-HN5-M01

7076318

7

CASE, RECOIL STARTER..........................

A2 B2 C2 D2

-------- --------

1

28410-HN5-671

6313787

CASE, RECOIL STARTER..........................

A3 B3 C3 D3

-------- --------

1

28410-HN5-M01

7076326

8

REEL, RECOIL STARTER ..........................

A2 B2 C2 D2

-------- --------

1

28420-HN5-671

6313795

REEL, RECOIL STARTER ..........................

A3 B3 C3 D3

-------- --------

1

28420-HN5-M01

7076334

9

RATCHET, STARTER ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

28422-ZE1-003

1428606

10

PULLEY, RECOIL........................................

A2 B2 C2 D2

-------- --------

1

28430-HN5-670

6313803

PULLEY, RECOIL........................................

A3 B3 C3 D3

-------- --------

1

28430-HN5-M00

7076342

RECOIL STARTER

1-34



2002 American Honda Motor Co., Inc.

MAY, 2002

1-D1

HN44E1700

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-17

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

11

PLATE, FRICTION ......................................

A2 B2 C2 D2

-------- --------

1

28431-ZE1-003

1428622

PLATE, FRICTION ......................................

A3 B3 C3 D3

-------- --------

1

28434-HN5-M01

7076367

12

PIN, STARTER RATCHET..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

28432-HB6-004

6313811

13

GUIDE, RATCHET ......................................

A2 B2 C2 D2

-------- --------

1

28433-968-004

1507961

GUIDE, RATCHET ......................................

A3 B3 C3 D3

-------- --------

1

28433-HN5-M01

7083793

14

COVER, SPRING ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

28446-968-004

1507979

15

BOLT ..........................................................

A2 B2 C2 D2

-------- --------

1

28448-HB6-004

2131142

BOLT ..........................................................

A3 B3 C3 D3

-------- --------

1

28448-HN5-M01

7076375

16

BOLT, SPECIAL (12MM) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90081-HN5-670

6314678

17

O-RING (11.5X2.3)......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91303-679-003

2445526

18

CLIP, WIRE HARNESS *NH1L* (BLACK) ..

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91558-SD5-003

3199775

19

BOLT, FLANGE (6X14) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

90105-MCE-750

7118417

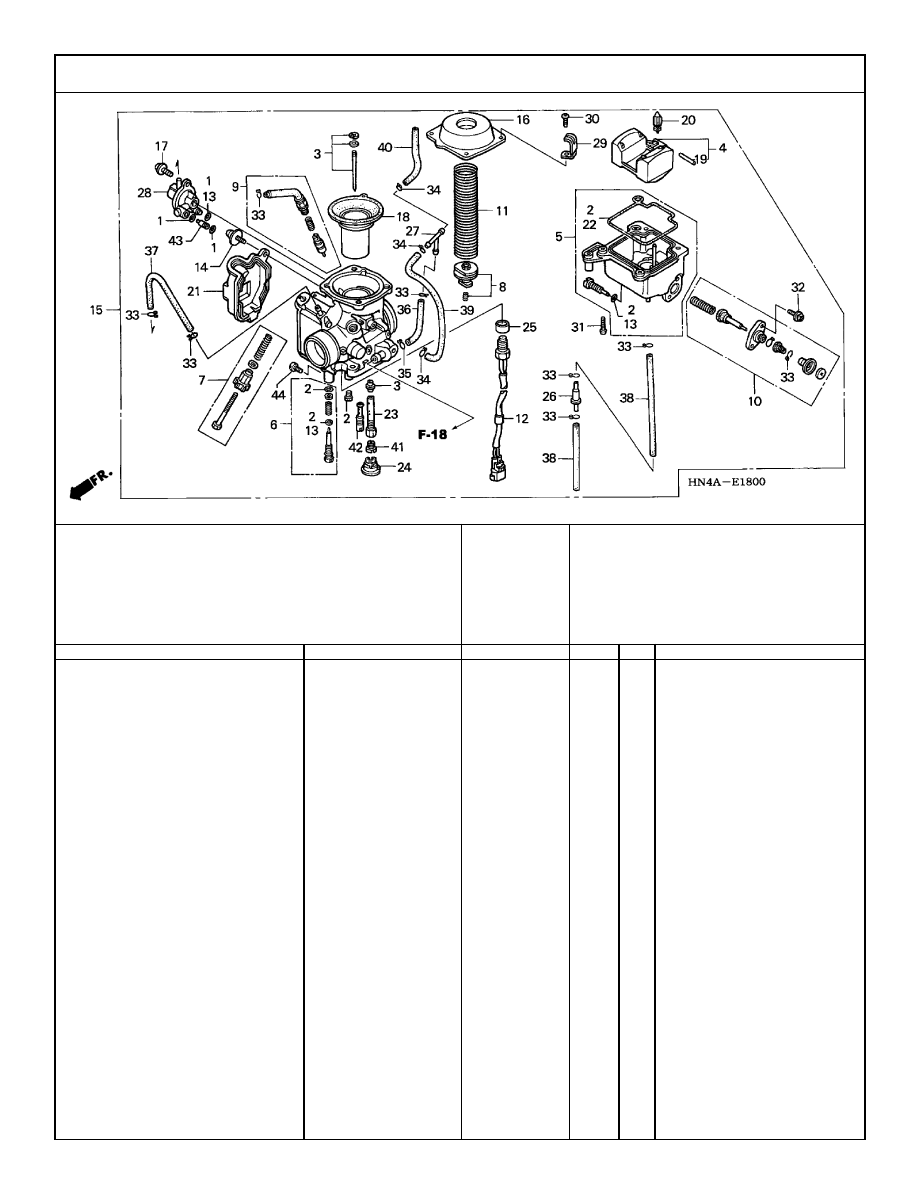

CARBURETOR

MAY, 2002



2002 American Honda Motor Co., Inc.

1-35

HN4AE1800

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-18

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

GASKET SET ..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16010-HM7-670

4686770

2

GASKET SET ..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16010-HM7-700

4805966

3

NEEDLE SET, JET......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16012-HN5-671

6313050

4

FLOAT SET ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16013-HN5-671

6313068

5

CHAMBER SET, FLOAT ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16015-HM7-700

4805974

6

SCREW SET ..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16016-HM3-L00

5419320

7

SCREW SET ..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16028-HM5-730

4523817

8

PLATE SET, VALVE....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16037-HM5-L00

5421177

9

VALVE SET, STARTER ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16046-HM5-730

4523833

10

PUMP SET ..................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16048-HM7-700

4805982

11

SPRING, COMPRESSION COIL ................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16050-HM5-L00

5421185

12

HEATER ASSY. ..........................................

A2 B2 C2 D2

-------- --------

1

16070-HN5-671

6313076

HEATER ASSY. ..........................................

A3 B3 C3 D3

-------- --------

1

16070-HN5-672

7111057

13

O-RING (1.3X4.3)........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

16075-GHB-640

4774907

14

SCREW, PAN..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16080-HC0-003

2515708

15

CARBURETOR ASSY. (VE94A B)..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16100-HN5-672

6403075

16

TOP ............................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16107-KM3-702

2536688

17

SCREW ......................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16108-MW0-750

4041265

CARBURETOR

1-36



2002 American Honda Motor Co., Inc.

MAY, 2002

1-D2

HN4AE1800

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-18

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

18

PISTON, VACUUM......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16111-HM7-670

4686895

19

PIN, ARM ....................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16152-HN5-671

6313118

20

VALVE, FLOAT............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16155-KJ9-751

3170495

VALVE, FLOAT............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16155-413-751

0826990

21

COVER, BODY............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16157-HC4-003

2730679

22

GASKET, FLOAT CHAMBER......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16163-HM7-700

4806014

23

HOLDER, NEEDLE JET..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16165-HC4-840

4075537

24

HOLDER, JET ............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16168-HC4-003

2977262

25

COLLAR, SETTING ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16172-HN0-A00

5746482

26

VALVE, ONE-WAY......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16180-HC4-003

2977270

27

JOINT ..........................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16180-ML6-671

2294718

28

VALVE ASSY., AIR CUT ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16510-MBW-601

6080790

29

CLIP, PLATE ..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17191-MN5-740

2803427

30

SCREW, PAN (4X8) ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

93500-04008-0H

0369017

SCREW, PAN (4X8) ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

93500-04008-1H

1295146

31

SCREW, PAN (4X14) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

93500-04014-0H

0583179

SCREW, PAN (4X14) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

93500-04014-1H

1415462

32

SCREW-WASHER (4X12) ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

93892-04012-08

0485953

CARBURETOR

MAY, 2002



2002 American Honda Motor Co., Inc.

1-37

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-18

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

32

SCREW-WASHER (4X12) ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

93892-04012-18

1446749

33

CLIP, TUBE (B17) ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

8

95002-02079

4171690

34

CLIP, TUBE (B18) ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

95002-02089

4125571

35

CLIP, TUBE (B6.5) ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95002-02659

4125589

36

BULK HOSE, VACUUM (3.5X1000)

(3.5X100) ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95005-35001-50M

4603536

37

BULK HOSE, VACUUM (3.5X1000)

(3.5X100) ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95005-35001-20M

5137153

38

BULK HOSE, VACUUM (3.5X1000)

(3.5X140) ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95005-35001-50M

4603536

39

BULK HOSE, VACUUM (4.5X1000)

(4.5X170) ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95005-45001-50M

5798533

40

BULK HOSE, VACUUM (4.5X1000)

(4.5X480) ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95005-45001-50M

5798533

41

JET, MAIN (#120)........................................

A2 B2 C2 D2

-------- --------

(1) 99101-GHB-1200

4513206

JET (#130) ..................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

99101-GHB-1300

4536926

JET, MAIN (#125)........................................

A3 B3 C3 D3

-------- --------

(1) 99101-GHB-1250

4527222

42

JET, SLOW (#42) ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

99103-HN5-0420

6314967

43

JET (#140) ..................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

99108-HM7-1400

4713947

44

JET (#75) ....................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

99112-HN5-0750

6314975

MAY, 2002

2-1



2002 American Honda Motor Co., Inc.

FRAME SECTION

Chapter Table of Contents

Page Title

Grid

Page

HEADLIGHT (TRX350TM/TE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E1

2-2

HEADLIGHT (TRX350FM/FE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E1

2-3

METER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E2

2-4

HANDLE LEVERS • SWITCHES • CABLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E2

2-5

FR. BRAKE MASTER CYLINDER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E4

2-8

HANDLEBAR (TRX350TM/FM). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E5

2-11

HANDLEBAR (TRX350TE/FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E7

2-15

STEERING SHAFT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E8

2-16

TIE ROD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E9

2-18

FRONT FENDER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E9

2-19

FRONT SHOCK ABSORBER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E11

2-22

FRONT ARM (TRX350TM/TE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E11

2-23

FRONT ARM (TRX350FM/FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E12

2-24

KNUCKLE (TRX350TM/TE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E12

2-25

KNUCKLE (TRX350FM/FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E13

2-26

FRONT FINAL GEAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E14

2-28

FRONT BRAKE PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-E16

2-32

FRONT WHEEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F1

2-34

REAR WHEEL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F2

2-36

REAR BRAKE PANEL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F2

2-37

FINAL DRIVEN GEAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F4

2-40

FUEL TANK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F5

2-43

BODY COVER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F6

2-45

SEAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F7

2-46

AIR CLEANER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F7

2-47

MUFFLER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F8

2-49

STEP (TRX350TM/FM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F9

2-51

STEP (TRX350TE/FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F10

2-53

SWINGARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F11

2-55

REAR SHOCK ABSORBER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F12

2-57

REAR FENDER (TRX350TM/FM). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F13

2-58

REAR FENDER (TRX350TE/FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F14

2-61

TAILLIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F16

2-64

BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-F16

2-65

WIRE HARNESS (TRX350TM/FM). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-G1

2-66

WIRE HARNESS (TRX350TE/FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-G2

2-68

FRAME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-G3

2-70

OIL COOLER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-G4

2-72

COOLING FAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-G4

2-73

CARRIER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-G5

2-74

TOOLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-G5

2-75

LABELS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-G6

2-76

MARKS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-G7

2-78

METER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-G8

2-80

COOLING FAN KIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-G9

2-82

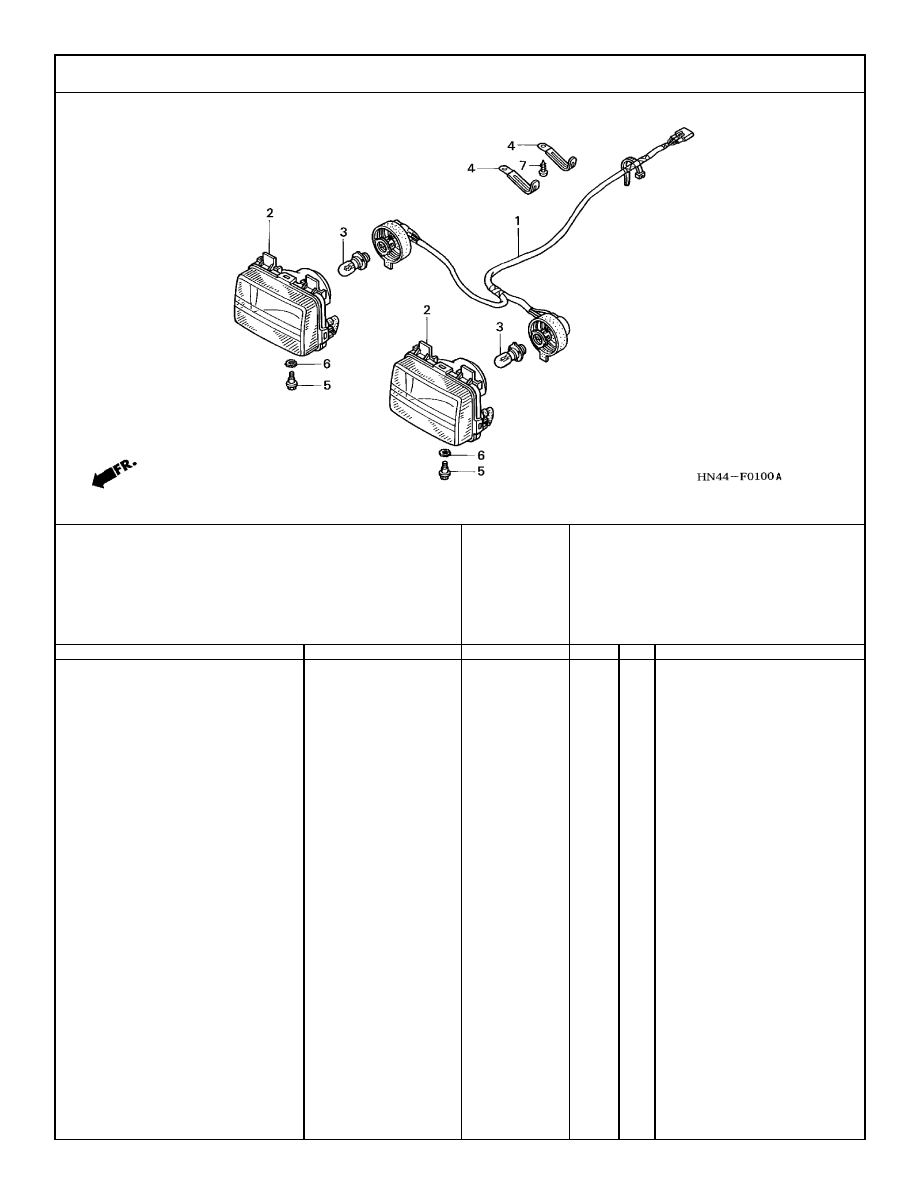

HEADLIGHT (TRX350TM/TE)

2-2



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E1

HN44F0100A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

SOCKET, HEADLIGHT ..............................

A2 A3 B2 B3

-------- --------

1

33130-HN4-671

6250484

2

HEADLIGHT UNIT ......................................

A2 A3 B2 B3

-------- --------

2

33150-HN4-671

6250500

3

BULB, HEADLIGHT (12V 30/30W)..............

A2 A3 B2 B3

-------- --------

2

34901-GT4-003

5021613

4

CLIP, TUBE ................................................

A2 A3 B2 B3

-------- --------

2

90010-GE0-710

1914621

5

BOLT, ADJUSTING ....................................

A2 B2

-------- --------

2

90101-GJ6-000

4078101

SCREW, ADJUSTING ................................

A3 B3

-------- --------

2

90101-HN1-000

6438485

6

WASHER, LOCK (6MM)..............................

A2 A3 B2 B3

-------- --------

2

90307-GJ6-003

5974555

7

SCREW, TAPPING (5X12)..........................

A2 A3 B2 B3

-------- --------

1

93903-25220

1642495

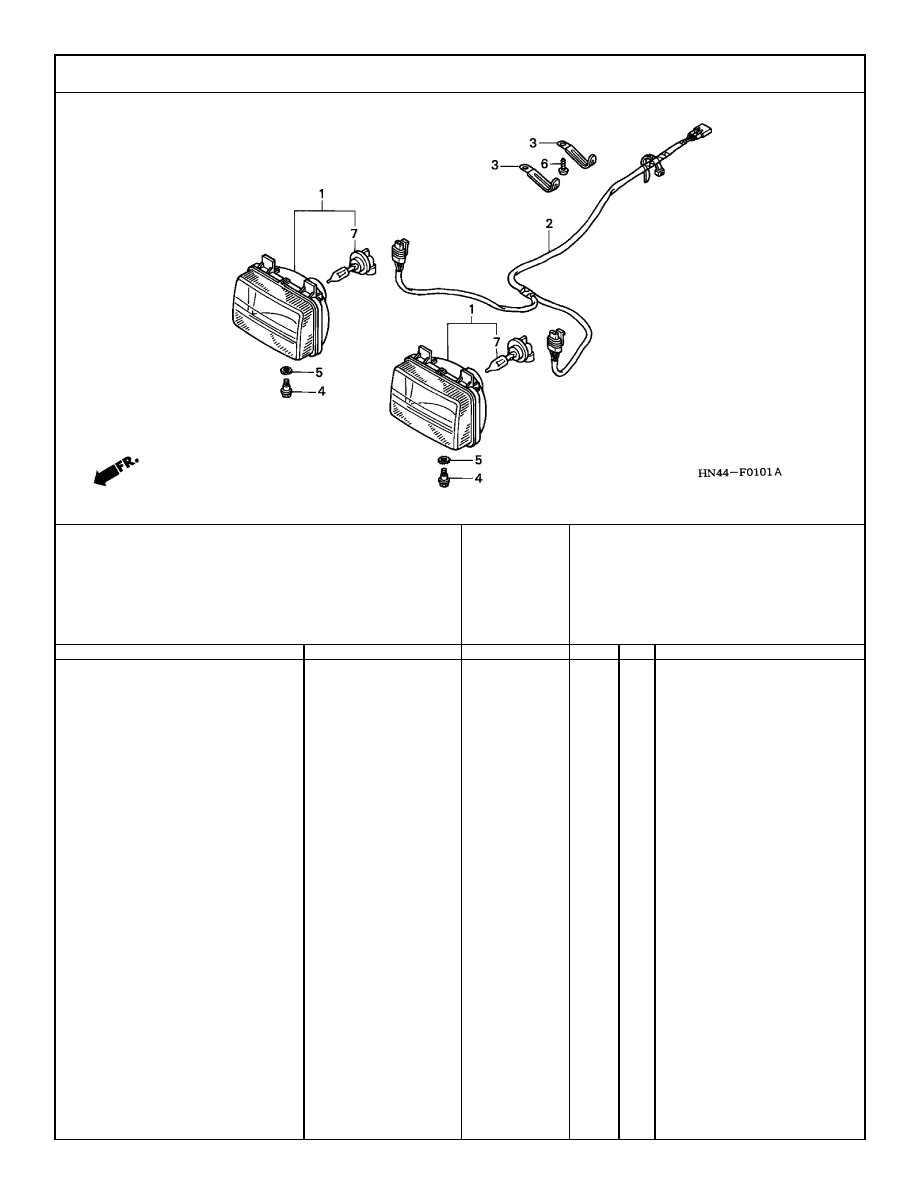

HEADLIGHT (TRX350FM/FE)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-3

HN44F0101A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-1-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

HEADLIGHT ASSY. (12V 30/30W) ............

C2 C3 D2 D3

-------- --------

2

33100-HN5-670

6309850

2

SOCKET, HEADLIGHT ..............................

C2 C3 D2 D3

-------- --------

1

33130-HN5-671

7005978

3

CLIP, TUBE ................................................

C2 C3 D2 D3

-------- --------

2

90010-GE0-710

1914621

4

BOLT, ADJUSTING ....................................

C2 D2

-------- --------

2

90101-GJ6-000

4078101

SCREW, ADJUSTING ................................

C3 D3

-------- --------

2

90101-HN1-000

6438485

5

WASHER, LOCK (6MM)..............................

C2 C3 D2 D3

-------- --------

2

90307-GJ6-003

5974555

6

SCREW, TAPPING (5X12)..........................

C2 C3 D2 D3

-------- --------

1

93903-25220

1642495

7

BULB, HEADLIGHT (12V30/30W) ..............

C2 C3 D2 D3

-------- --------

2

33150-HN5-670

6250518

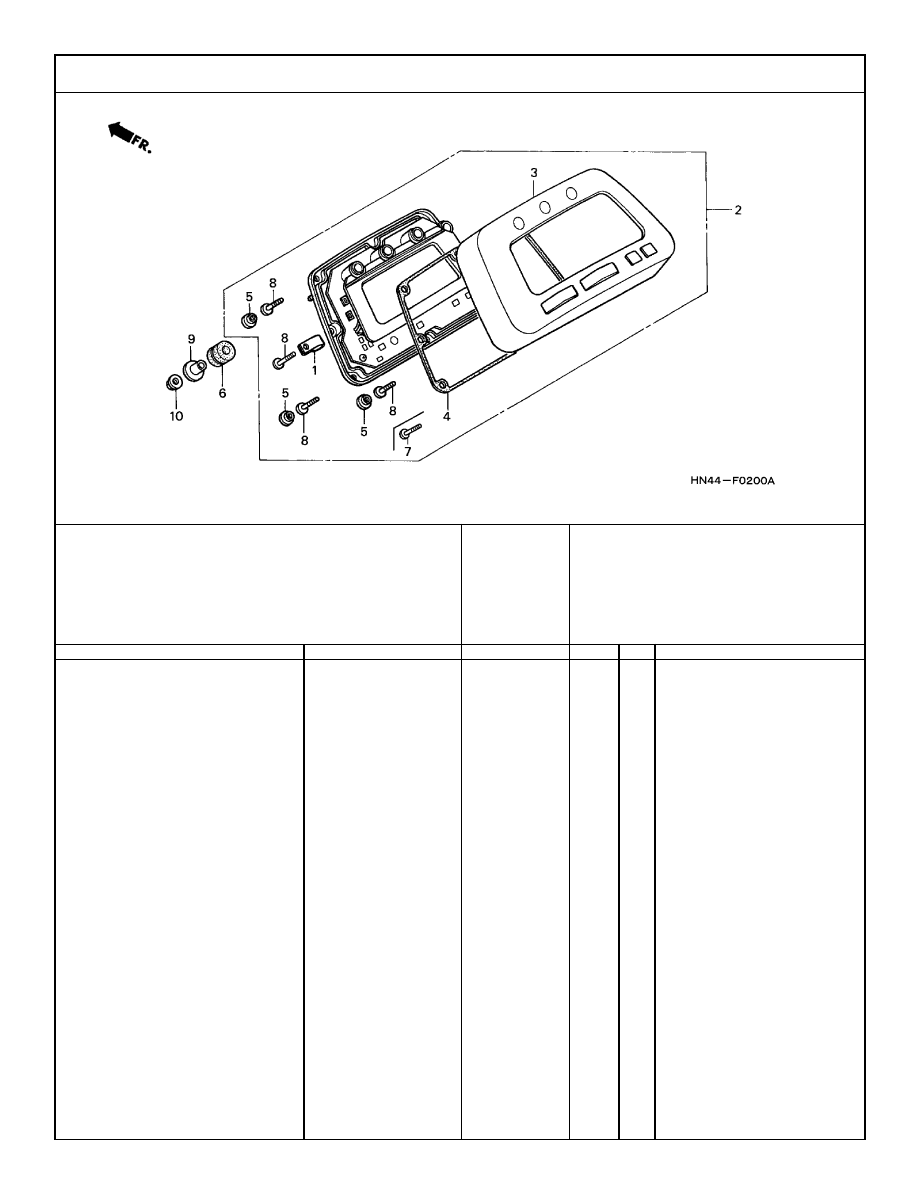

METER

2-4



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E2

HN44F0200A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-2

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CLAMP ........................................................

B2 B3

-------- --------

1

37121-KV3-008

4525606

CLIP ............................................................

D2 D3

-------- --------

1

37121-HN0-A11

5967377

2

METER ASSY., COMBINATION ................

B2

-------- --------

1

37200-HN4-A11

6313993

METER ASSY., COMBINATION ................

B3

-------- --------

1

37200-HN4-A71

7076466

METER ASSY., COMBINATION ................

D2

-------- --------

1

37200-HN5-A12

6421259

METER ASSY., COMBINATION ................

D3

-------- --------

1

37200-HN5-M11

7076250

3

CASE (UPPER) ..........................................

B2 B3

-------- --------

1

37201-HN0-A01

5748926

CASE (UPPER) ..........................................

D2 D3

-------- --------

1

37201-HN5-A11

6436596

4

GASKET ......................................................

B2 B3

-------- --------

1

37211-HN0-A01

5748934

GASKET ......................................................

D2 D3

-------- --------

1

37211-HN5-A11

6421267

5

CAP ............................................................

B2 B3

-------- --------

4

37212-HN0-A01

5748942

6

RUBBER, MOUNTING ................................

B2 B3 D2 D3

-------- --------

4

37215-HM5-670

4212288

7

SCREW, TAPPING (3X16)..........................

D2 D3

-------- --------

9

37902-HN0-A11

5967427

8

SCREW, TAPPING (4X16)..........................

B2 B3

-------- --------

5

93903-24420

0995944

9

COLLAR, RR. FENDER ..............................

B2 B3 D2 D3

-------- --------

4

90502-GG2-000

2729556

10

NUT, FLANGE (6MM)..................................

B2 B3 D2 D3

-------- --------

4

94050-06070

2322832

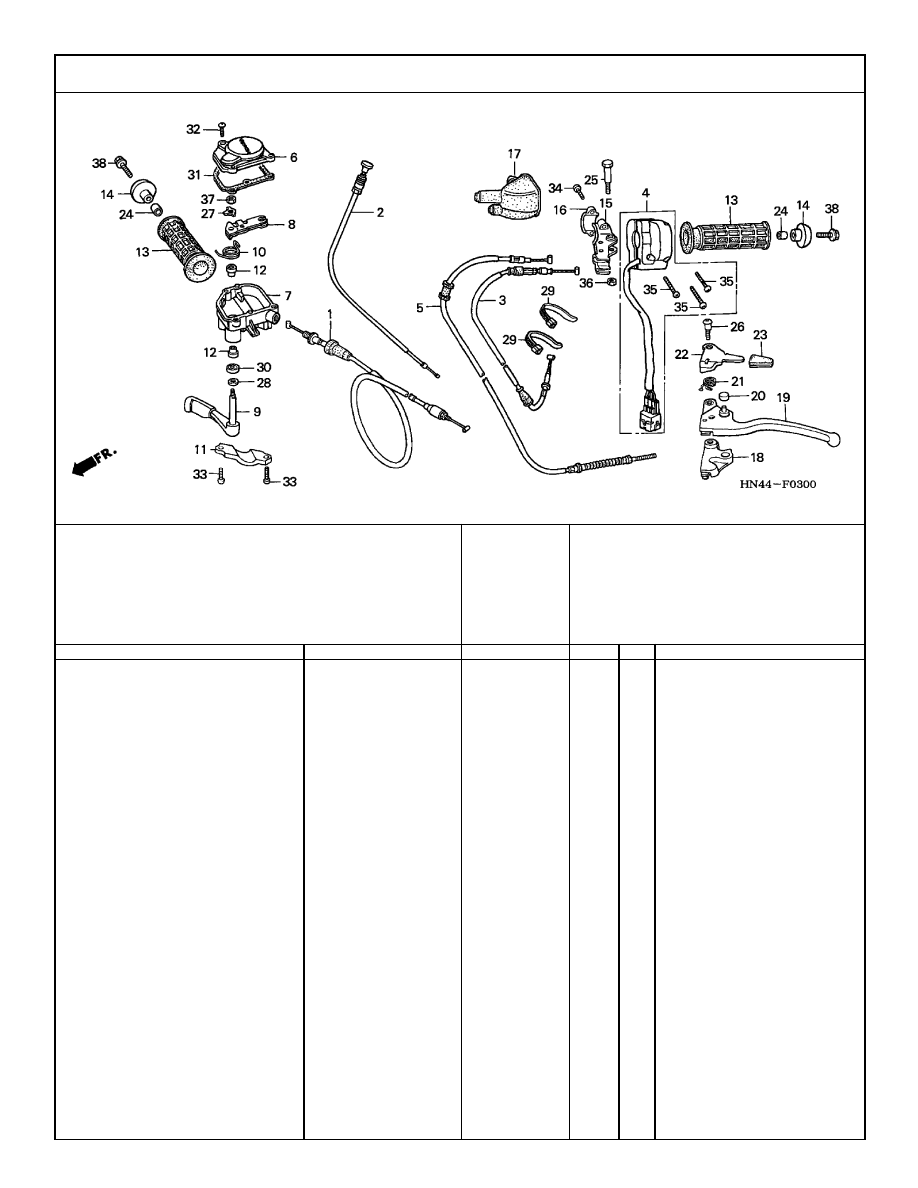

HANDLE LEVERS • SWITCHES • CABLES

MAY, 2002



2002 American Honda Motor Co., Inc.

2-5

HN44F0300

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-3

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CABLE, THROTTLE....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17910-HN5-670

6313191

2

CABLE, CHOKE ..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17950-HN5-671

6784144

3

CABLE, REVERSE ASSIST........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

22880-HN5-A80

6719165

4

SWITCH SET, LIGHTING & STARTER

KILL ........................................................

A2 A3 C2 C3

-------- --------

1

35020-HN5-670

6373773

SWITCH SET, L. HANDLE..........................

B2 B3 D2 D3

-------- --------

1

35020-HN5-A10

6313969

5

CABLE, HAND BRAKE................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

43460-HN5-670

6250732

6

COVER, THROTTLE CASE ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53141-HC3-000

2652014

7

CASE, THROTTLE LEVER ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53142-HC0-770

2652022

8

ARM, THROTTLE........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53144-HA0-010

2271682

9

LEVER, THROTTLE....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53145-HA0-770

2420032

10

SPRING, THROTTLE RETURN..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53146-HM8-000

5308945

11

HOLDER, THROTTLE CASE......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53147-HM5-850

4734422

12

BUSH, THROTTLE PIVOT..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

53148-HA0-000

1810399

13

GRIP, HANDLE ..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

53165-958-010

1274620

14

GUARD, HANDLEBAR END ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

53167-958-680

1274638

15

BRACKET, HANDLE LEVER ......................

A2 A3 C2 C3

-------- --------

1

53172-HM7-000

4688388

BRACKET, BRAKE LEVER ........................

B2 B3 D2 D3

-------- --------

1

53172-HN0-A11

5946942

HANDLE LEVERS • SWITCHES • CABLES

2-6



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E3

HN44F0300

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-3

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

16

HOLDER, LEVER BRACKET......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53173-376-000

0396788

17

COVER, L. HANDLEBAR............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53177-HA0-680

2088227

18

ARM, REVERSE ASSIST............................

A2 A3 C2 C3

-------- --------

1

53179-HA6-000

1841790

ARM, REVERSE ASSIST............................

B2 B3 D2 D3

-------- --------

1

53179-HN0-A10

5814512

19

LEVER, RR. BRAKE....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53180-HA8-770

2428316

20

CAP, REVERSE PIN ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53187-VM6-000

1797869

21

SPRING, PARKING BRAKE LEVER ..........

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53191-961-010

1085380

22

LEVER, PARKING BRAKE LOCK ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53192-HN0-A00

5749643

23

CAP, PARKING LEVER ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53193-HA0-770

2420065

24

COLLAR, NUMBER BRACKET SETTING ..

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

84906-118-000

0248401

25

BOLT, HANDLE LEVER PIVOT ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90114-HA0-770

2420222

BOLT, HANDLE LEVER PIVOT ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90114-VM6-000

1798362

26

SCREW, PARKING LEVER PIVOT ............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90115-HA6-000

1842301

27

WASHER, LOCK (6MM)..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90501-HA0-000

1810688

28

WASHER (9X20) ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90504-HA0-000

1824606

29

BAND, WIRE ..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90652-KT1-771

2710416

30

DUST SEAL (9X16X5) (ARAI) ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91210-HA0-003

1834787

DUST SEAL (9X16X5) (NOK) ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91210-HA0-004

1834795

HANDLE LEVERS • SWITCHES • CABLES

MAY, 2002



2002 American Honda Motor Co., Inc.

2-7

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-3

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

31

GASKET, THROTTLE CASE ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91532-HA0-020

2271799

32

SCREW, PAN (4X16) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

93500-04016-0G

0350322

33

SCREW, PAN (5X14) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

93500-05014-0G

1083252

34

SCREW, PAN (5X18) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

93500-05018-0G

0486977

35

SCREW, PAN (5X25) ..................................

A2 A3 C2 C3

-------- --------

2

93500-05025-0G

0477471

SCREW, PAN (5X28) ..................................

B2 B3 D2 D3

-------- --------

3

93500-05028-0G

0923821

36

NUT, HEX. (6MM)........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94001-06070-0S

0811059

37

NUT, HEX. (6MM)........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94002-06000-0S

0181032

38

BOLT, FLANGE (6X25) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-06025-07

2449122

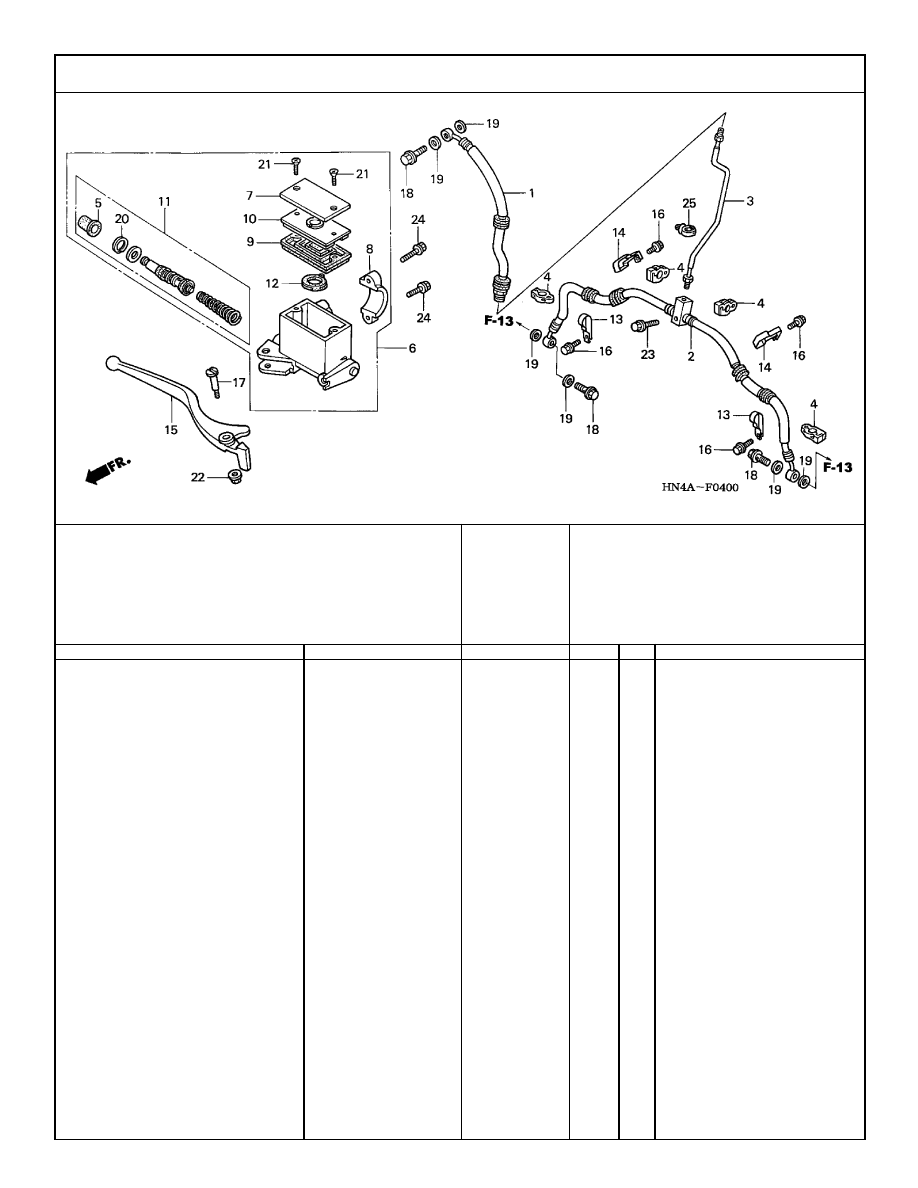

FR. BRAKE MASTER CYLINDER

2-8



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E4

HN4AF0400

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-4

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

HOSE ASSY., FR. BRAKE..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

45126-HN5-671

6314264

2

HOSE B, FR. BRAKE ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

45127-HN5-671

6292502

3

PIPE, FR. BRAKE........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

45128-HN5-670

6314272

4

CLIP, BRAKE HOSE ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

45401-HM5-850

4734802

5

BOOT ..........................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

45504-410-003

1211820

6

MASTER CYLINDER SUB-ASSY., FR. ......

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

45510-HN5-671

6292528

7

CAP, MASTER CYLINDER ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

45513-KK1-771

1872803

8

HOLDER, MASTER CYLINDER..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

45517-166-006

1082338

9

DIAPHRAGM ..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

45520-MG7-006

1828250

10

PLATE, DIAPHRAGM..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

45521-HA2-006

1828268

11

MASTER CYLINDER SET ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

45530-471-831

1544543

12

SEPARATOR ..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

46666-HB9-006

2325470

13

CLAMP B, FR. BRAKE HOSE ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

51208-HN5-670

6251037

14

CLAMP A, FR. BRAKE HOSE ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

51207-HN5-670

6251029

15

LEVER, R. HANDLEBAR ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53175-HC0-670

3612090

16

BOLT, FLANGE (6X10) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

90107-HC5-000

2734887

17

BOLT, HANDLEBAR PIVOT........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90114-166-006

1047349

18

BOLT, OIL (10X22)......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

90145-MS9-612

5369418

FR. BRAKE MASTER CYLINDER

MAY, 2002



2002 American Honda Motor Co., Inc.

2-9

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-4

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

19

WASHER, OIL BOLT ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

6

90545-300-000

0189902

20

CIRCLIP ......................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90651-MA5-671

1251404

21

SCREW, FLAT (4X12) ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

93600-04012-0G

1218601

SCREW, FLAT (4X12) ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

93600-04012-1G

1237346

22

NUT, FLANGE (6MM)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94050-06000

0471623

23

BOLT, FLANGE (6X25) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-06025-07

2449122

24

BOLT, FLANGE (6X22) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

96001-06022-07

2105971

25

CLIP, WIRE HARNESS (25MM)..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90683-SA0-003

1226265

HANDLEBAR (TRX350TM/FM)

2514HN42E1-EA-F05-P1

2-10



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E5
