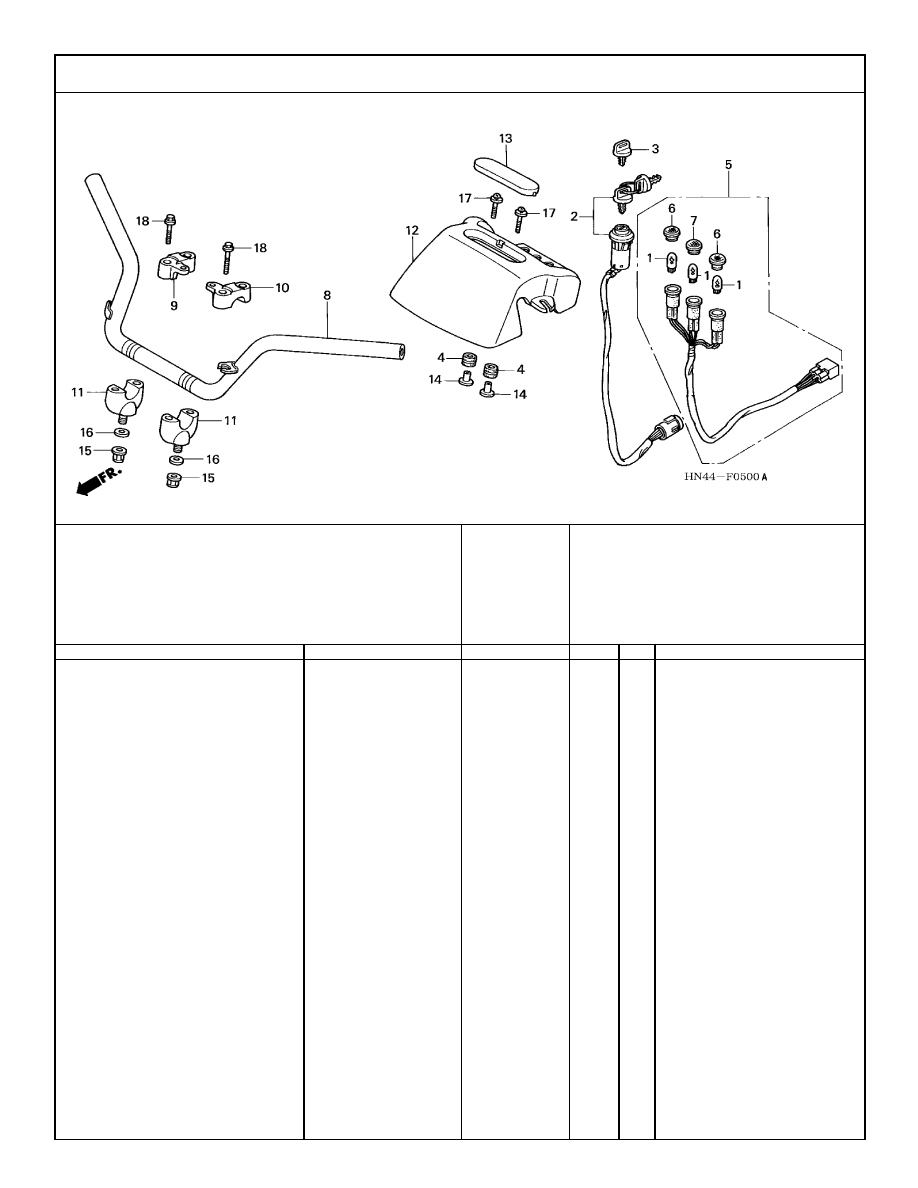

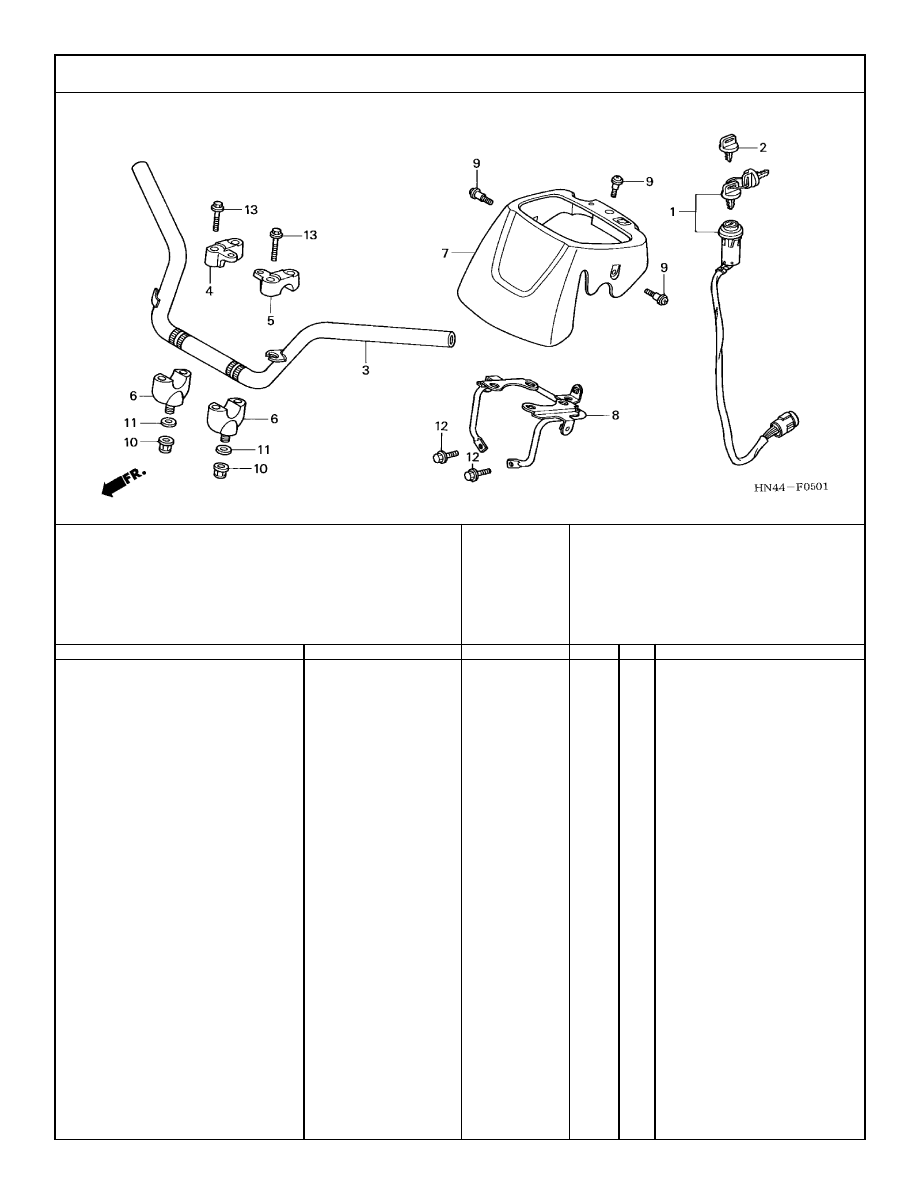

HANDLEBAR (TRX350TM/FM)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-11

HN44F0500A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-5

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

BULB, WEDGE BASE (12V1.7W)

(STANLEY)..............................................

A2 A3 C2 C3

-------- --------

3

34909-KW3-003

3029725

2

SWITCH ASSY., IGNITION ........................

A2 A3 C2 C3

-------- --------

1

35100-HN5-670

6313977

3

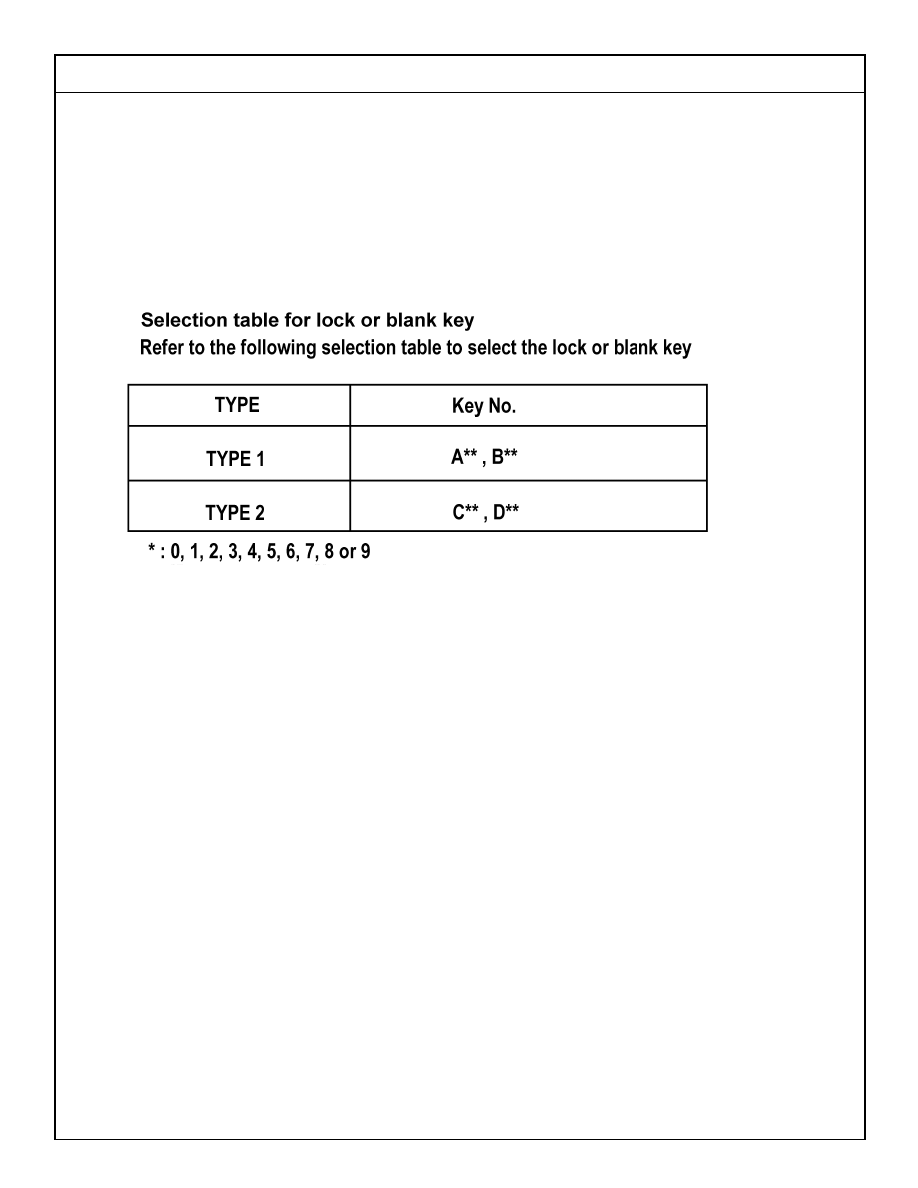

KEY, BLANK (TYPE1) ................................

A2 A3 C2 C3

-------- --------

(1) 35121-HF1-881

3813748

KEY, BLANK (TYPE2) ................................

A2 A3 C2 C3

-------- --------

(1) 35122-HF1-881

3813755

4

RUBBER, MOUNTING ................................

A2 A3 C2 C3

-------- --------

2

37215-HM5-670

4212288

5

SOCKET ASSY., INDICATOR ....................

A2 A3 C2 C3

-------- --------

1

37600-HN5-670

6250575

6

LENS, OIL INDICATOR ..............................

A2 A3 C2 C3

-------- --------

2

37602-HM5-670

4212296

7

LENS, NEUTRAL INDICATOR....................

A2 A3 C2 C3

-------- --------

1

37603-HM5-670

4212304

8

HANDLEBAR ..............................................

A2 A3 C2 C3

-------- --------

1

53100-HN5-A80

6706352

9

HOLDER, R. HANDLE (UPPER) ................

A2 A3 C2 C3

-------- --------

1

53111-HC3-000

2487056

10

HOLDER, L. HANDLE (UPPER) ................

A2 A3 C2 C3

-------- --------

1

53121-HC3-000

2487064

11

HOLDER, HANDLE (LOWER) ....................

A2 A3 C2 C3

-------- --------

2

53130-HB3-770

2434355

12

COVER, HANDLE *NH1* (BLACK) ............

A2 A3 C2 C3

-------- --------

1

53205-HN5-671ZA

6763601

13

CAP, HANDLE COVER *NH1* (BLACK) ....

A2 A3 C2 C3

-------- --------

1

53206-HM8-000ZA

5282272

14

COLLAR, COVER SETTING ......................

A2 A3 C2 C3

-------- --------

2

83601-357-000

0321885

15

NUT, SELF-LOCK (10MM)..........................

A2 A3 C2 C3

-------- --------

2

90305-HC0-770

2739530

16

WASHER (10.3MM) ....................................

A2 A3 C2 C3

-------- --------

2

90521-427-770

0829150

HANDLEBAR (TRX350TM/FM)

2-12



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E6

HN44F0500A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-5

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

17

SCREW-WASHER (6X20) ..........................

A2 A3 C2 C3

-------- --------

2

93894-06020-0H

1171966

SCREW-WASHER (6X20) ..........................

A2 A3 C2 C3

-------- --------

2

93894-06020-08

1171974

18

BOLT, FLANGE (8X35) ..............................

A2 A3 C2 C3

-------- --------

4

95701-08035-08

2563260

This page intentionally left blank.

HANDLEBAR (TRX350TE/FE)

2514HN42E1-EA-F0501-P1

2-14



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E7

HANDLEBAR (TRX350TE/FE)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-15

HN44F0501

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-5-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

SWITCH ASSY., IGNITION ........................

B2 B3 D2 D3

-------- --------

1

35100-HN5-670

6313977

2

KEY, BLANK (TYPE1) ................................

B2 B3 D2 D3

-------- --------

(1) 35121-HF1-881

3813748

KEY, BLANK (TYPE2) ................................

B2 B3 D2 D3

-------- --------

(1) 35122-HF1-881

3813755

3

HANDLEBAR ..............................................

B2 B3 D2 D3

-------- --------

1

53100-HN5-A80

6706352

4

HOLDER, R. HANDLE (UPPER) ................

B2 B3 D2 D3

-------- --------

1

53111-HC3-000

2487056

5

HOLDER, L. HANDLE (UPPER) ................

B2 B3 D2 D3

-------- --------

1

53121-HC3-000

2487064

6

HOLDER, HANDLE (LOWER) ....................

B2 B3 D2 D3

-------- --------

2

53130-HB3-770

2434355

7

COVER, HANDLE *NH1* (BLACK) ............

B2 B3 D2 D3

-------- --------

1

53205-HN5-A10ZA

6252175

8

STAY, HANDLE COVER ............................

B2 B3 D2 D3

-------- --------

1

53207-HN5-A10

6252209

9

SCREW, PROTECTOR SETTING ..............

B2 B3 D2 D3

-------- --------

3

90114-MG9-770

1532027

10

NUT, SELF-LOCK (10MM)..........................

B2 B3 D2 D3

-------- --------

2

90305-HC0-770

2739530

11

WASHER (10.3MM) ....................................

B2 B3 D2 D3

-------- --------

2

90521-427-770

0829150

12

BOLT, FLANGE (8X16) ..............................

B2 B3 D2 D3

-------- --------

2

95701-08016-07

2724003

13

BOLT, FLANGE (8X35) ..............................

B2 B3 D2 D3

-------- --------

4

95701-08035-08

2563260

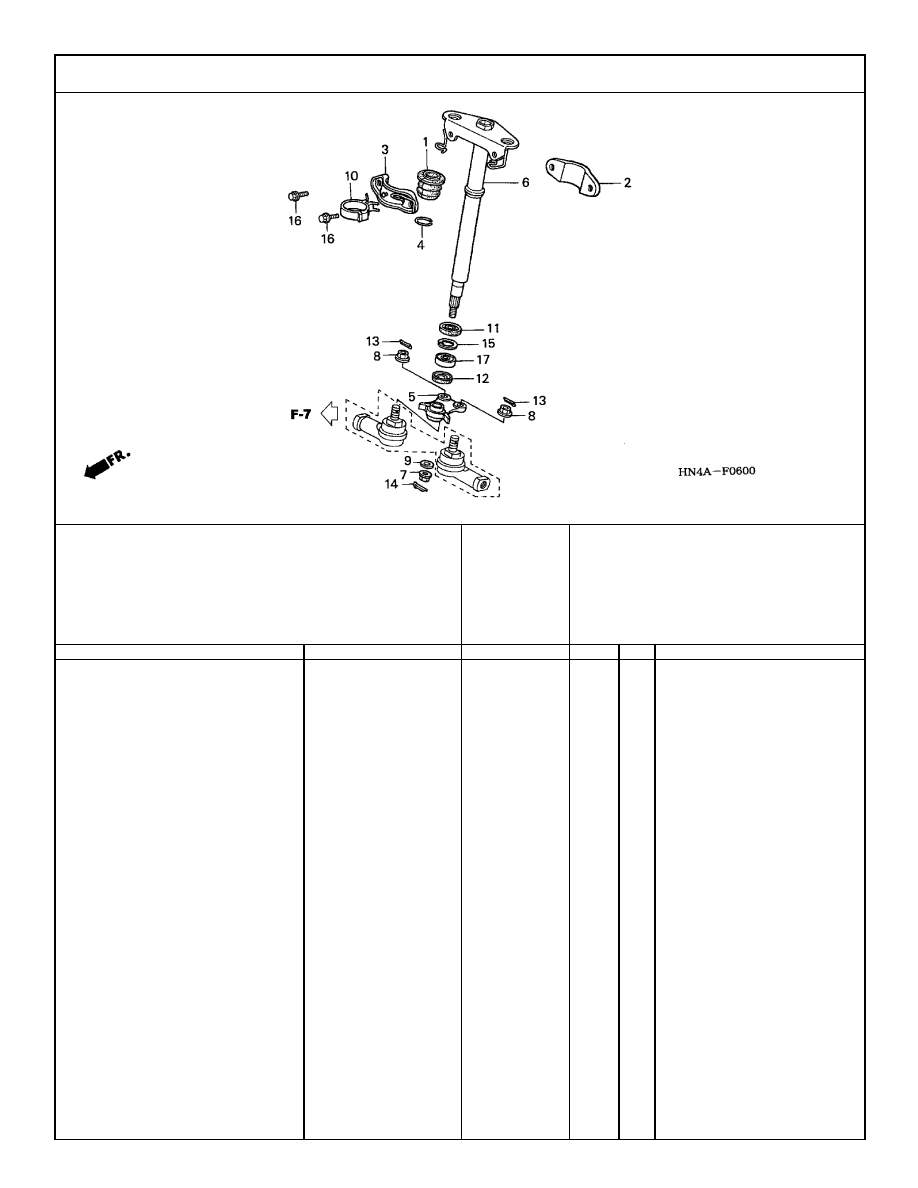

STEERING SHAFT

2-16



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E8

HN4AF0600

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-6

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

BUSH, STEERING ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53221-HM7-004

4688396

2

HOLDER, STEERING SHAFT ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53223-HC4-000

2727865

3

HOLDER B, STEERING SHAFT ................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53224-HM7-000

4688404

4

RING, STEERING BUSH ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53225-HM7-000

4682589

5

ARM, STEERING ........................................

A2 A3 B2 B3

-------- --------

1

53235-HN4-670

6252241

ARM, STEERING ........................................

C2 C3 D2 D3

-------- --------

1

53235-HN5-670

6252258

6

SHAFT, STEERING ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

53310-HN5-670

6252266

7

NUT, U (14MM) ..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90305-GE8-003

1397835

8

NUT, SELF-LOCK (12MM)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90305-HC4-000

2817419

9

WASHER, THRUST (14MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90402-HA0-000

1824440

10

CLIP, CABLE (30MM)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90690-GHB-681

3699162

11

OIL SEAL (25X42X7) (ARAI) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91205-950-003

0448985

12

DUST SEAL (37X25X6) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91258-HB3-003

2137941

13

PIN, COTTER (2.0X22) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94201-20220

0058362

PIN, COTTER (2.0X25) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94201-20250

0058370

PIN, COTTER (2X28) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94201-20280

0428292

PIN, COTTER (2.0X32) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94201-20320

0145607

PIN, COTTER (2.0X35) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94201-20350

0058388

STEERING SHAFT

MAY, 2002



2002 American Honda Motor Co., Inc.

2-17

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-6

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

14

PIN, COTTER (3.0X25) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94201-30250

0058420

PIN, COTTER (3X30) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94201-30300

0058438

PIN, COTTER (3.0X40) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94201-30400

0058446

PIN, COTTER (3.0X45) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94201-30450

0058453

15

CIRCLIP (INNER) (42MM) ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94520-42000

0562330

16

BOLT, FLANGE (8X16) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-08016-07

2724003

17

BEARING, RADIAL BALL (6004UU) ..........

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

96150-60041-10

2106078

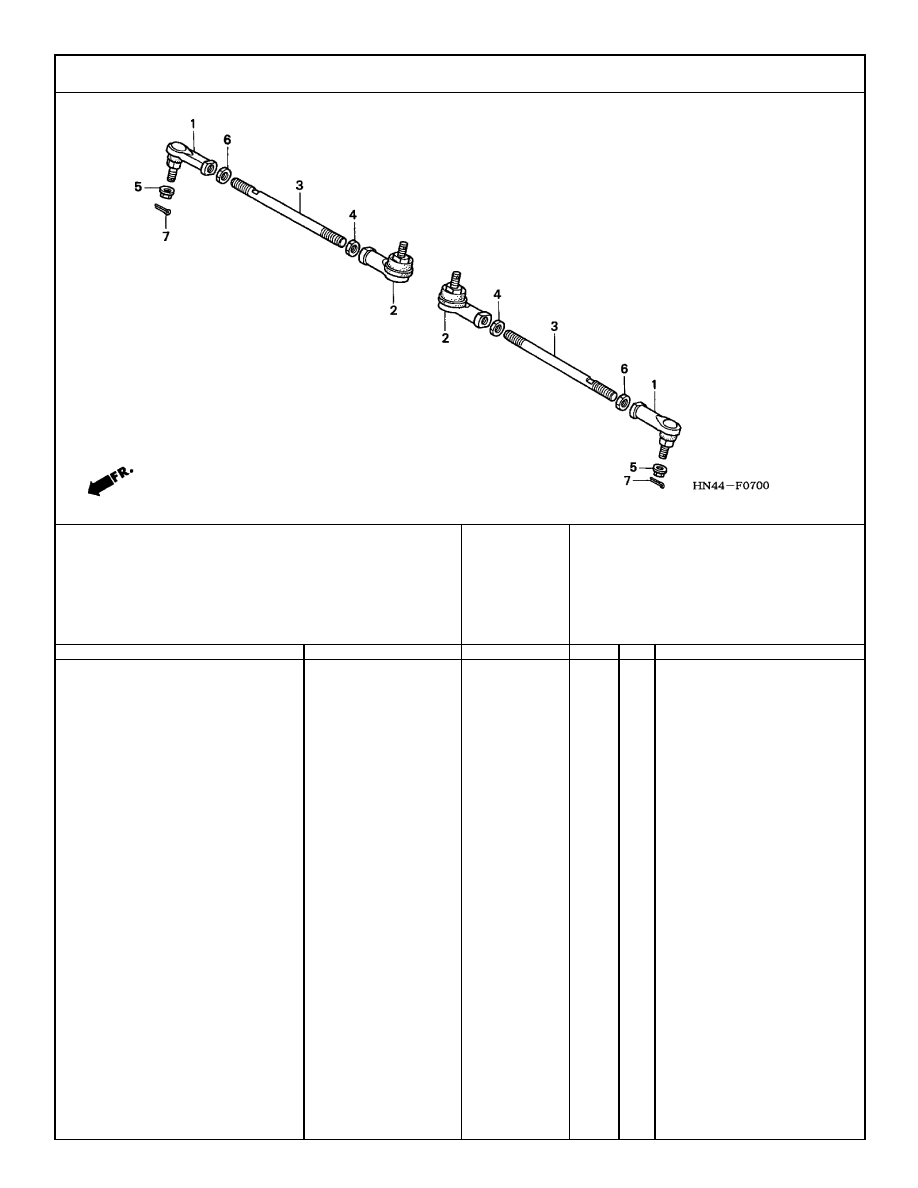

TIE ROD

2-18



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E9

HN44F0700

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-7

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

END, R. TIE ROD........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

53157-HM5-A11

5394630

2

END, L. TIE ROD ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

53158-HM5-A11

5394655

3

ROD, TIE ....................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

53521-HN5-670

6252282

4

NUT, TIE ROD LOCK..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

53526-679-000

2387579

5

NUT, SELF-LOCK (12MM)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90305-HC4-000

2817419

6

NUT, HEX. (12MM)......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94031-12280

2399327

7

PIN, COTTER (2.0X22) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94201-20220

0058362

PIN, COTTER (2.0X25) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94201-20250

0058370

PIN, COTTER (2X28) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94201-20280

0428292

PIN, COTTER (2.0X32) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94201-20320

0145607

PIN, COTTER (2.0X35) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94201-20350

0058388

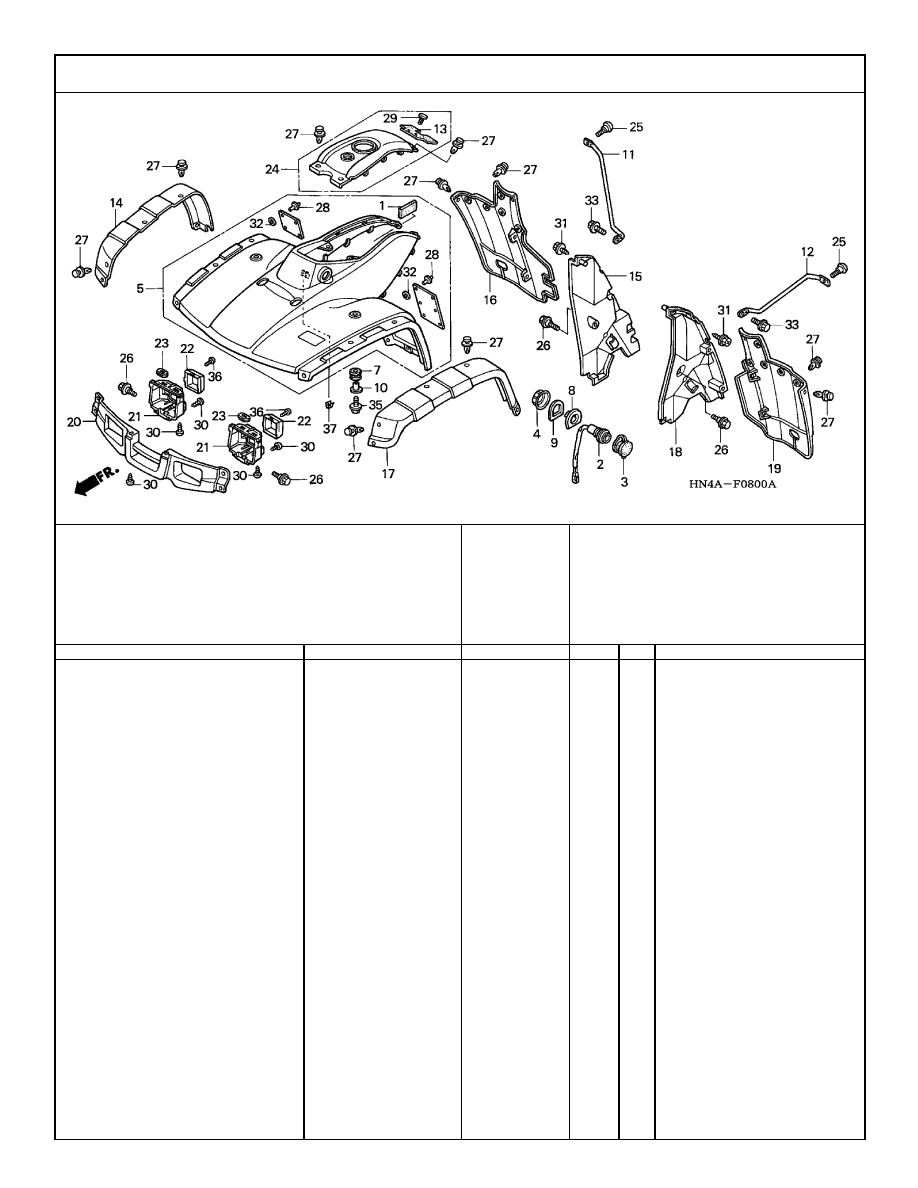

FRONT FENDER

MAY, 2002



2002 American Honda Motor Co., Inc.

2-19

HN4AF0800A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-8

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

RUBBER, TANK ..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17514-HC0-310

2537561

2

SOCKET, ACCESSORY ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

31651-HN5-671

6313902

3

CAP ............................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

31652-HN0-A01

5748652

4

NUT ............................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

31653-HN0-A01

5748660

5

FENDER, FR. *R232* (PATRIOT RED) ......

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61100-HN5-670ZA

6252308

FENDER, FR. *G152* (ADVENTURE

GREEN) ..................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61100-HN5-670ZB

6314348

FENDER, FR. *YR222R* (ZEST

ORANGE-R)............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61100-HN5-670ZC

6314355

7

RUBBER, FR. FENDER SETTING..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

61103-HM5-850

4735148

8

SPACER, ACCESSORY SOCKET

(OUTER) *NH1* (BLACK) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61103-HN5-670ZB

6252332

9

SPACER, ACCESSORY SOCKET (INNER)

*NH1* (BLACK) ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61104-HN5-670ZA

6310023

10

COLLAR, FR. FENDER ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

61104-357-000

0321752

COLLAR, FR. FENDER ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

61104-428-000

0687558

11

STAY, R. FR. FENDER SEPARATE ..........

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61105-HN5-670

6252365

12

STAY, L. FR. FENDER SEPARATE............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61106-HN5-670

6252373

13

RUBBER, SNORKEL SEAL ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61730-HN5-670

6252456

FRONT FENDER

2-20



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E10

HN4AF0800A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-8

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

14

MUDGUARD, R. FR. SIDE *NH1* (BLACK)

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61861-HN5-670ZA

6252464

15

FENDER, R. (INNER)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61862-HN5-670

6252472

16

MUDGUARD, R. FR. (LOWER) *NH1*

(BLACK) ..................................................

A2 A3 C2 C3

-------- --------

1

61863-HN5-670ZA

6252480

MUDGUARD, R. FR. (LOWER) *NH1*

(BLACK) ..................................................

B2 B3 D2 D3

-------- --------

1

61863-HN5-A10ZA

6252498

17

MUDGUARD, L. FR. SIDE *NH1* (BLACK)

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61866-HN5-670ZA

6252506

18

FENDER, L. (INNER) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61867-HN5-670

6252514

19

MUDGUARD, L. FR. (LOWER) *NH1*

(BLACK) ..................................................

A2 A3 C2 C3

-------- --------

1

61868-HN5-670ZA

6252522

MUDGUARD, L. FR. (LOWER) *NH1*

(BLACK) ..................................................

B2 B3 D2 D3

-------- --------

1

61868-HN5-A10ZA

6252530

20

GRILLE, FR. *NH1* (BLACK)......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

66300-HN5-670ZA

6252548

21

COVER, HEADLIGHT ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

66301-HN5-670

6252555

22

CAP, HEADLIGHT TAIL ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

66303-HN5-670

6252563

23

GROMMET A, SIDE COVER ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

83601-MB0-000

1250455

24

COVER ASSY., FUEL TANK TOP *NH1*

(BLACK) ..................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

83750-HN5-670ZA

6252910

25

SCREW, SPECIAL (6X8) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90102-HN5-670

6314686

FRONT FENDER

MAY, 2002



2002 American Honda Motor Co., Inc.

2-21

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-8

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

26

BOLT, FLANGE (6MM)................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

90111-162-000

0811141

27

CLIP, MUDGUARD......................................

B2 B3 D2 D3

-------- --------

34

90653-HC4-900

3795994

A2 A3 C2 C3

-------- --------

32

90653-HC4-900

3795994

28

RIVET, POP (3.2) ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

10

90841-HF1-910

3852910

29

CLIP, WASHER MOUTH ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

91504-SD5-901

3557162

30

SCREW, TAPPING (5X12)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

10

93903-25220

1642495

31

SCREW, TAPPING (6X16)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

93904-26210

1958651

32

WASHER, PLAIN (3MM) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

10

94103-03800

0709238

33

BOLT, FLANGE (6X14) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-06014-00

2410884

35

BOLT, FLANGE (6X22) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-06022-00

2105823

36

SCREW, TAPPING (4X12)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

93903-24320

0786822

37

CLAMP, WIRE HARNESS ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

80106-HB7-000

2264489

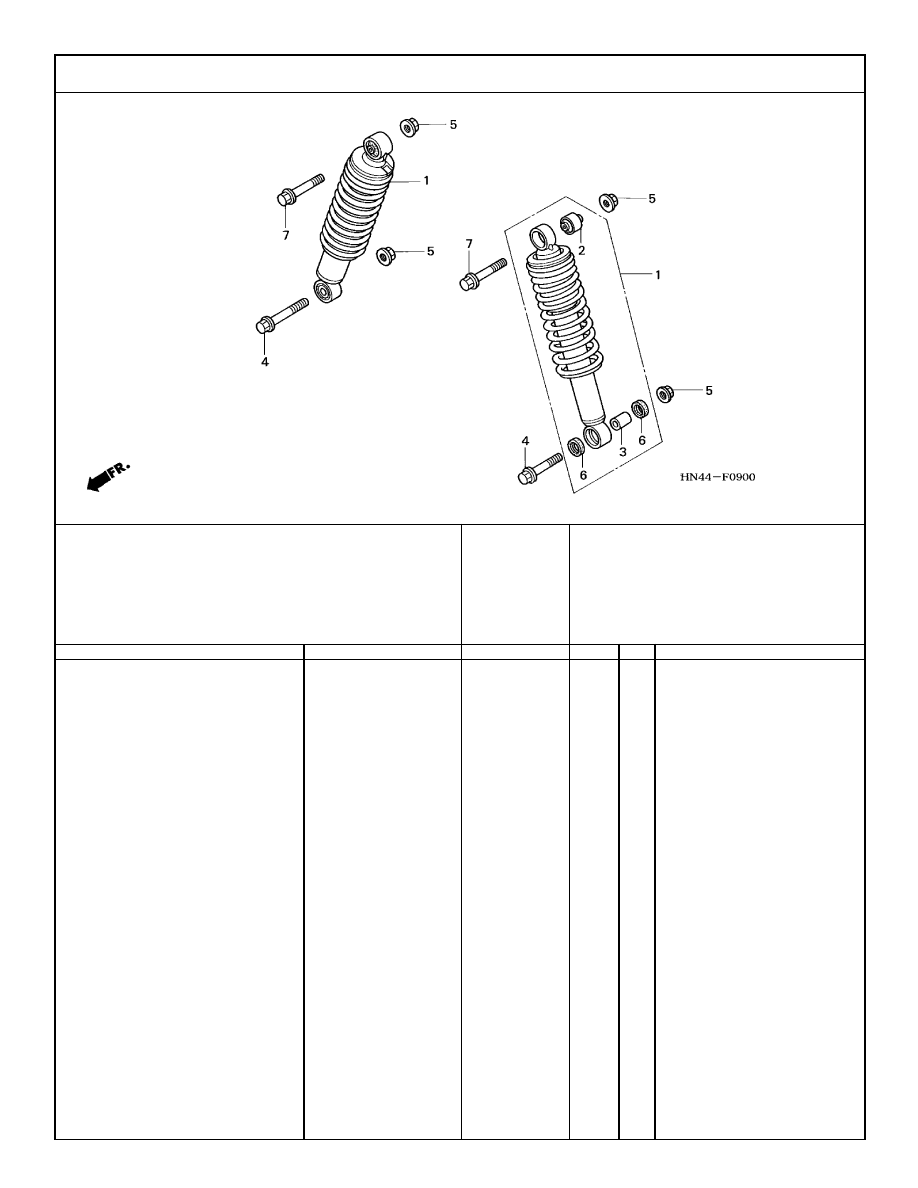

FRONT SHOCK ABSORBER

2-22



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E11

HN44F0900

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-9

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

SHOCK ABSORBER ASSY., FR.................

A2 A3 B2 B3

-------- --------

2

51400-HN4-671

6580732

SHOCK ABSORBER ASSY., FR.................

C2 C3 D2 D3

-------- --------

2

51400-HN5-671

6562839

2

BUSH, FR. SHOCK ABSORBER ................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

51451-HN5-671

6580716

3

COLLAR, FR. SHOCK ABSORBER

(LOWER) ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

51486-HN5-670

6251250

4

BOLT, FLANGE (10X45) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90163-SZ3-000

4977591

5

NUT, SELF-LOCK (10MM)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

90305-HC0-770

2739530

6

DUST SEAL (16X24X4) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

91253-MBR-003

6314843

7

BOLT, FLANGE (10X40) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

96400-10040-00

2084762

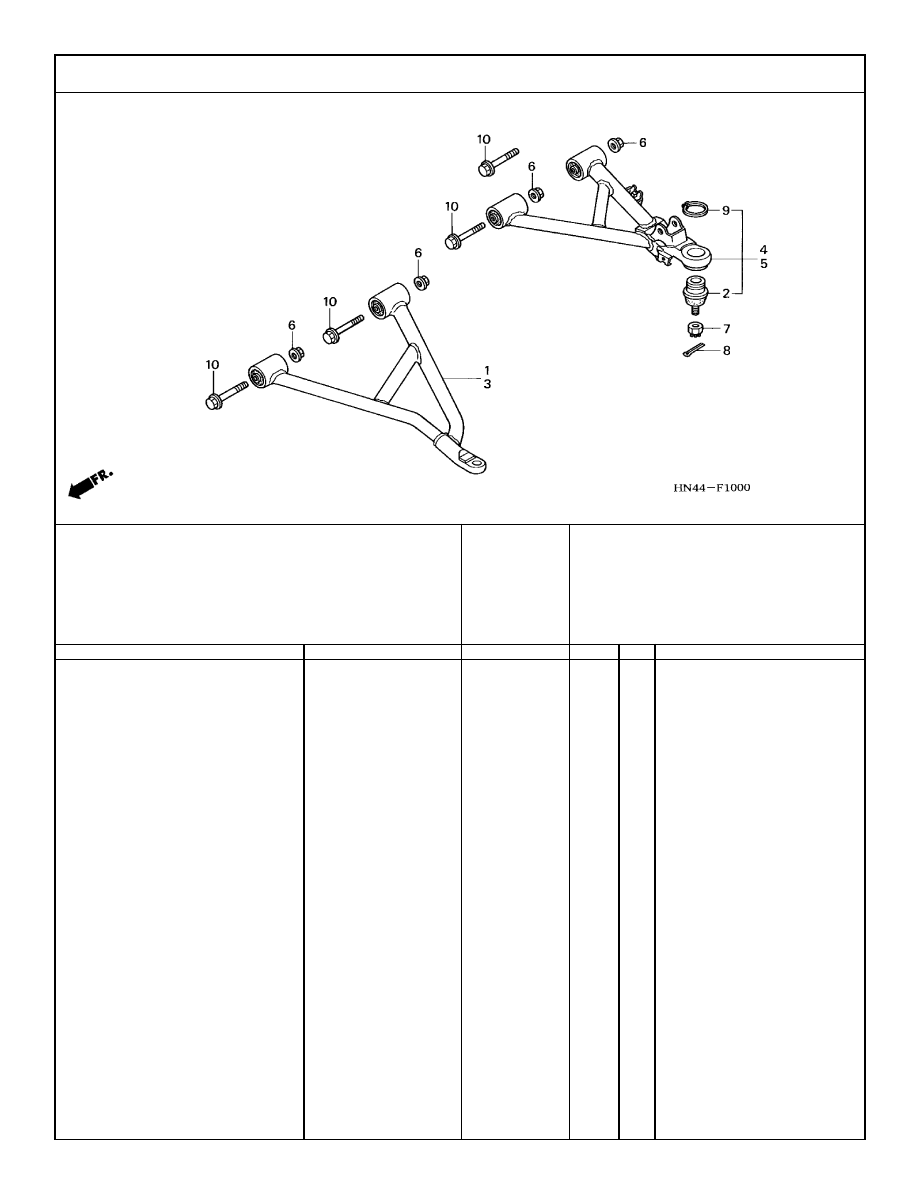

FRONT ARM (TRX350TM/TE)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-23

HN44F1000

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-10

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

ARM ASSY., R. (LOWER) ..........................

A2 A3 B2 B3

-------- --------

1

51350-HN4-670

6251078

2

JOINT A, ARM BALL ..................................

A2 A3 B2 B3

-------- --------

2

51355-HN0-A01

5753298

3

ARM ASSY., L. (LOWER)............................

A2 A3 B2 B3

-------- --------

1

51360-HN4-670

6251094

4

ARM ASSY., R. (UPPER)............................

A2 A3 B2 B3

-------- --------

1

51370-HN4-670

6251110

5

ARM ASSY., L. (UPPER) ............................

A2 A3 B2 B3

-------- --------

1

51380-HN4-670

6251151

6

NUT, SELF-LOCK (10MM)..........................

A2 A3 B2 B3

-------- --------

8

90305-HC0-770

2739530

7

NUT, CASTLE (12MM)................................

A2 A3 B2 B3

-------- --------

2

90310-HB9-000

2325991

8

PIN, COTTER (3.0X18) ..............................

A2 A3 B2 B3

-------- --------

2

94201-30180

0996017

9

CIRCLIP (OUTER) (34MM) ........................

A2 A3 B2 B3

-------- --------

2

94514-34000

0251827

10

BOLT, FLANGE (10X62) ............................

A2 A3 B2 B3

-------- --------

8

90151-HC5-000

2920742

BOLT, FLANGE (10X65) ............................

A2 A3 B2 B3

-------- --------

8

95801-10065-00

2735629

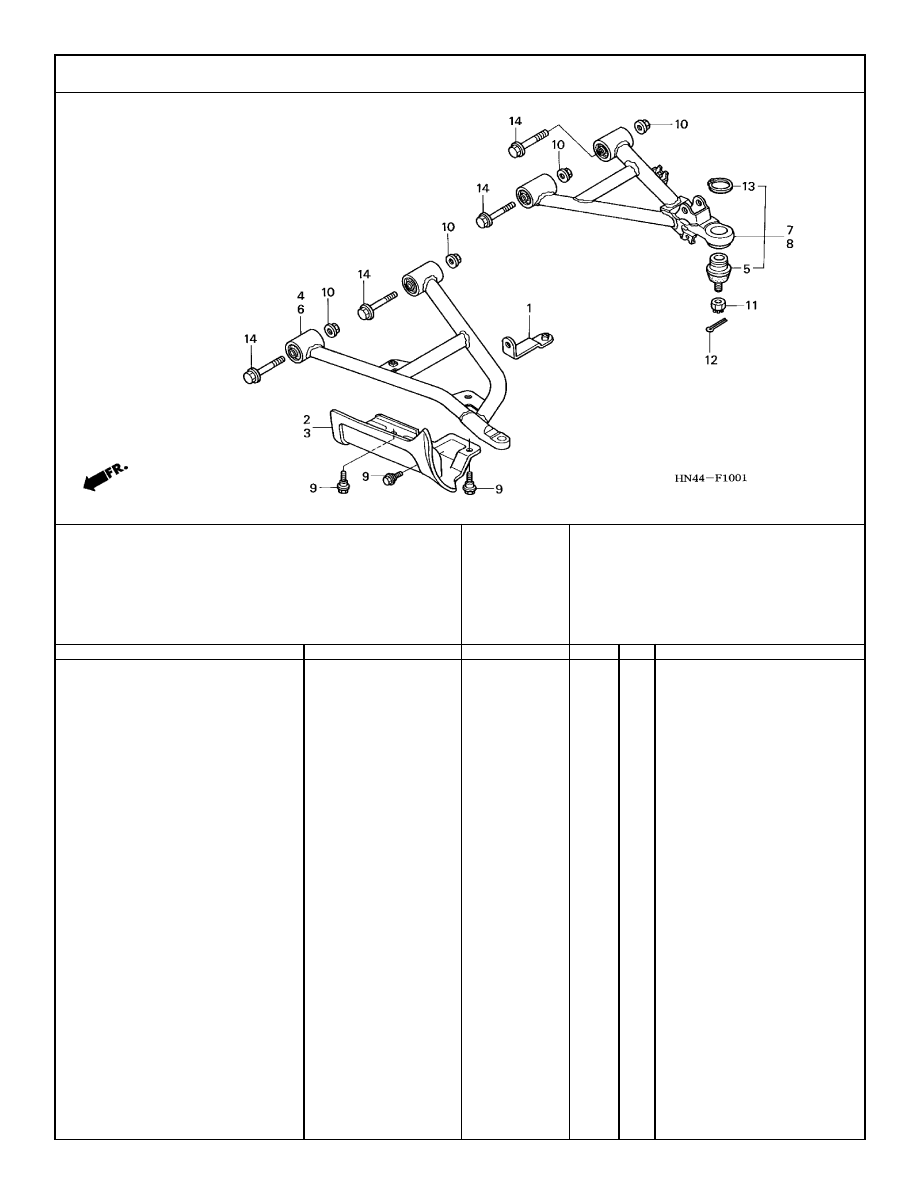

FRONT ARM (TRX350FM/FE)

2-24



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E12

HN44F1001

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-10-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

STAY, FR. GUARD......................................

C2 C3 D2 D3

-------- --------

2

51311-HM7-000

4643904

2

GUARD, R. FR. ..........................................

C2 C3 D2 D3

-------- --------

1

51315-HM7-000

4643912

3

GUARD, L. FR.............................................

C2 C3 D2 D3

-------- --------

1

51316-HM7-000

4643920

4

ARM ASSY., R. (LOWER) ..........................

C2 C3 D2 D3

-------- --------

1

51350-HN5-670

6251086

5

JOINT A, ARM BALL ..................................

C2 C3 D2 D3

-------- --------

2

51355-HN0-A01

5753298

6

ARM ASSY., L. (LOWER)............................

C2 C3 D2 D3

-------- --------

1

51360-HN5-670

6251102

7

ARM ASSY., R. (UPPER)............................

C2 C3 D2 D3

-------- --------

1

51370-HN5-670

6251128

8

ARM ASSY., L. (UPPER) ............................

C2 C3 D2 D3

-------- --------

1

51380-HN5-670

6251169

9

BOLT, FLANGE (6MM)................................

C2 C3 D2 D3

-------- --------

6

90111-KT1-780

2709780

10

NUT, SELF-LOCK (10MM)..........................

C2 C3 D2 D3

-------- --------

8

90305-HC0-770

2739530

11

NUT, CASTLE (12MM)................................

C2 C3 D2 D3

-------- --------

2

90310-HB9-000

2325991

12

PIN, COTTER (3.0X18) ..............................

C2 C3 D2 D3

-------- --------

2

94201-30180

0996017

13

CIRCLIP (OUTER) (34MM) ........................

C2 C3 D2 D3

-------- --------

2

94514-34000

0251827

14

BOLT, FLANGE (10X62) ............................

C2 C3 D2 D3

-------- --------

8

90151-HC5-000

2920742

BOLT, FLANGE (10X65) ............................

C2 C3 D2 D3

-------- --------

8

95801-10065-00

2735629

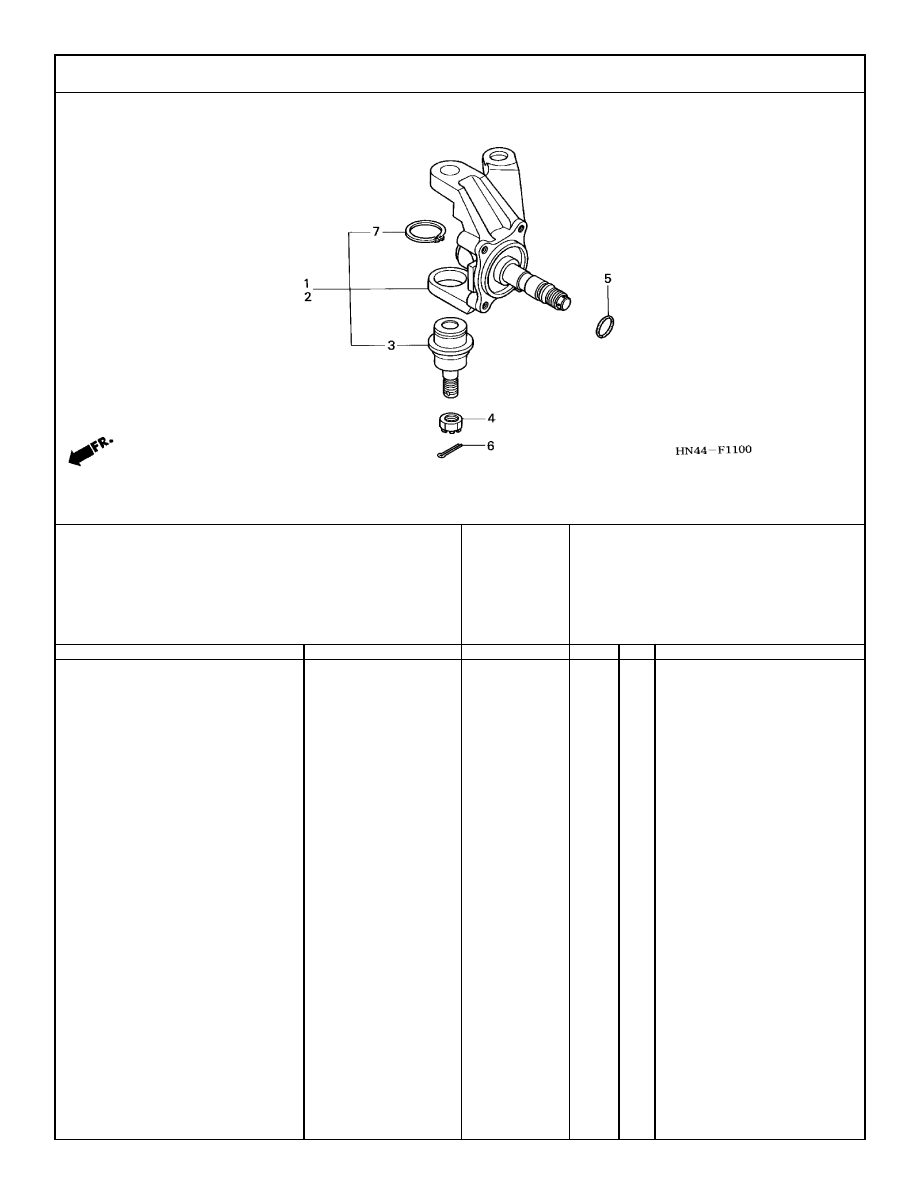

KNUCKLE (TRX350TM/TE)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-25

HN44F1100

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-11

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

KNUCKLE ASSY., R. ..................................

A2 A3 B2 B3

-------- --------

1

51200-HN4-670

6251003

2

KNUCKLE ASSY., L. ..................................

A2 A3 B2 B3

-------- --------

1

51250-HN4-670

6251045

3

JOINT A, ARM BALL ..................................

A2 A3 B2 B3

-------- --------

2

51355-HM5-A81

5828959

4

NUT, CASTLE (12MM)................................

A2 A3 B2 B3

-------- --------

2

90310-HB9-000

2325991

5

O-RING (16.8X1.9)......................................

A2 A3 B2 B3

-------- --------

2

91347-PY3-000

3676855

6

PIN, COTTER (3.0X18) ..............................

A2 A3 B2 B3

-------- --------

2

94201-30180

0996017

7

CIRCLIP (OUTER) (32MM) ........................

A2 A3 B2 B3

-------- --------

2

94514-32000

2735421

KNUCKLE (TRX350FM/FE)

2-26



2002 American Honda Motor Co., Inc.

MAY, 2002

1-E13

HN44F1101

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

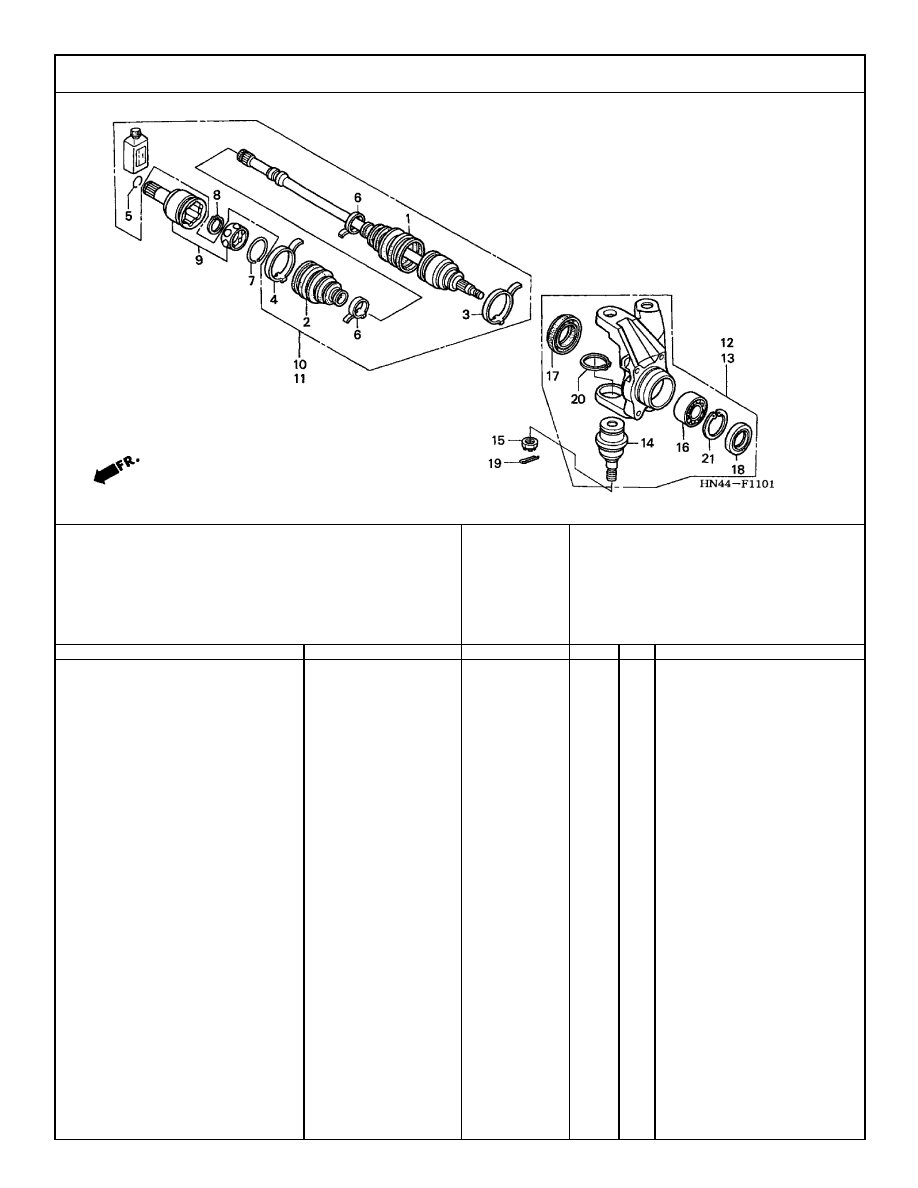

F-11-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

BOOT, OUTBOARD ....................................

C2 C3 D2 D3

-------- --------

2

42202-HC5-003

2732170

2

BOOT, INBOARD ........................................

C2 C3 D2 D3

-------- --------

2

42203-HM7-003

4643607

3

BAND A ......................................................

C2 C3 D2 D3

-------- --------

2

42204-HC5-003

2732196

4

BAND B ......................................................

C2 C3 D2 D3

-------- --------

2

42205-HM7-003

4643615

5

RING, SNAP................................................

C2 C3 D2 D3

-------- --------

2

42206-HA7-671

2732212

6

BAND C ......................................................

C2 C3 D2 D3

-------- --------

4

42206-HC5-003

2732220

7

RING, SNAP................................................

C2 C3 D2 D3

-------- --------

2

42206-HM7-003

4643623

8

CIRCLIP ......................................................

C2 C3 D2 D3

-------- --------

2

42209-HC5-003

2732253

9

JOINT, INBOARD........................................

C2 C3 D2 D3

-------- --------

2

42220-HM7-003

4643631

10

SHAFT, R. ..................................................

C2 C3 D2 D3

-------- --------

1

42250-HN5-671

6250674

11

SHAFT, L.....................................................

C2 C3 D2 D3

-------- --------

1

42350-HN5-671

6250690

12

KNUCKLE ASSY., R. ..................................

C2 C3 D2 D3

-------- --------

1

51200-HN5-670

6251011

13

KNUCKLE ASSY., L. ..................................

C2 C3 D2 D3

-------- --------

1

51250-HN5-670

6251052

14

JOINT A, ARM BALL ..................................

C2 C3 D2 D3

-------- --------

2

51355-HM5-A81

5828959

15

NUT, CASTLE (12MM)................................

C2 C3 D2 D3

-------- --------

2

90310-HB9-000

2325991

16

BEARING, ANGULAR (30X50X20) (TOYO)

C2 C3 D2 D3

-------- --------

2

91051-HC5-003

2735116

17

DUST SEAL (40X58X9) ..............................

C2 C3 D2 D3

-------- --------

2

91209-HN5-671

6314827

18

DUST SEAL (38X50X7) ..............................

C2 C3 D2 D3

-------- --------

2

91256-HC5-003

2735314
