ATV Honda TRX350 TM/TE, TRX350 FM/FE. Service Manual - part 39

OIL PUMP

MAY, 2002



2002 American Honda Motor Co., Inc.

1-17

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-7

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

13

O-RING (10X2) (ARAI) ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

91304-HA5-003

2028835

15

PIN, DOWEL (8X20)....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94301-08200

1417369

16

PIN, DOWEL (10X12)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94301-10120

2028900

17

BOLT, FLANGE (6X16) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

95701-06016-00

2410892

18

BOLT, FLANGE (6X45) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

95701-06045-00

2529089

BOLT, FLANGE (6X45) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

95701-06045-07

2410967

19

ROLLER (4X15.8) ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

96220-40158

0345066

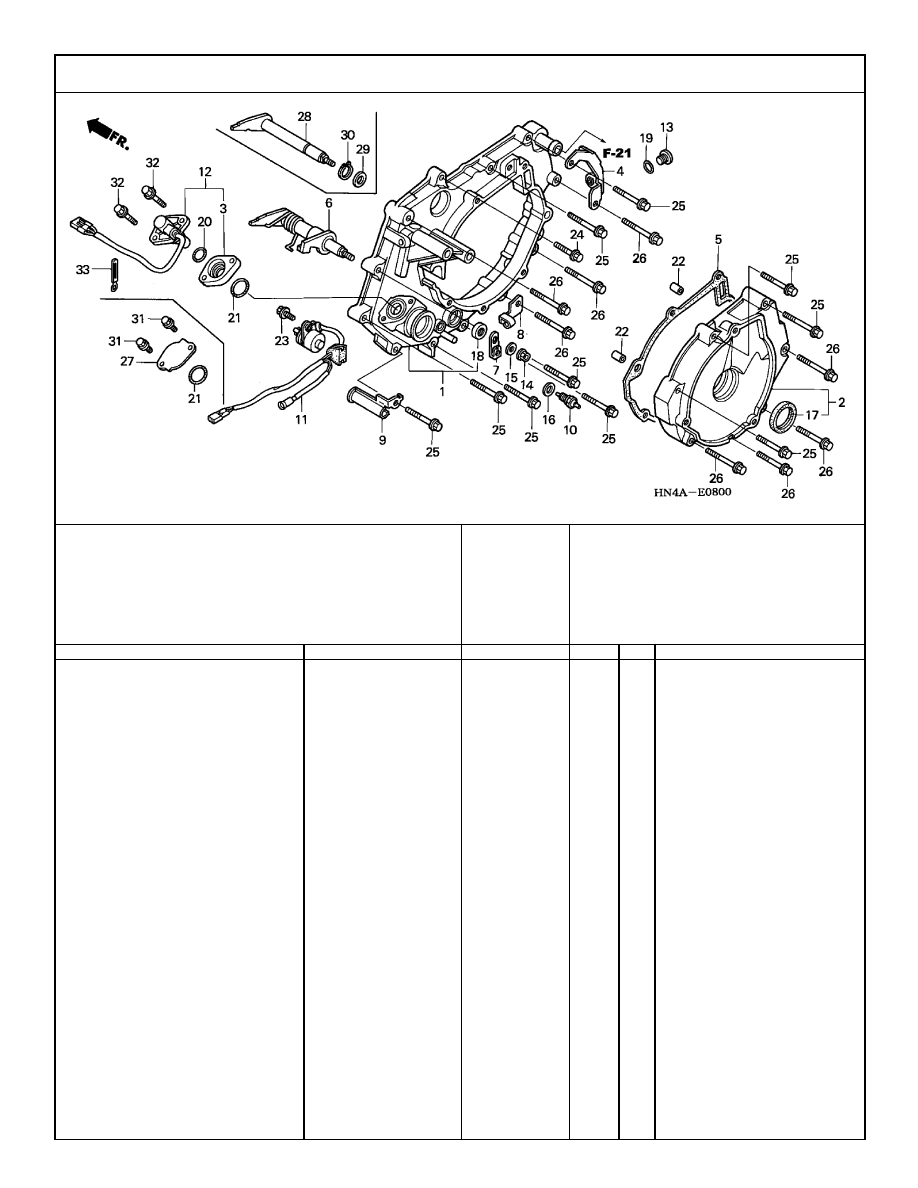

REAR CRANKCASE COVER

1-18



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C9

HN4AE0800

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-8

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

COVER, RR.................................................

A2 C2

-------- --------

1

11340-HN5-671

6659700

COVER, RR. CRANKCASE ........................

A3 C3

-------- --------

1

11340-HN5-M00

7075898

COVER, RR.................................................

B2 D2

-------- --------

1

11340-HN5-A11

6657308

COVER, RR. CRANKCASE ........................

B3 D3

-------- --------

1

11340-HN5-M10

7075906

2

COVER, ALTERNATOR..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

11350-HN5-670

6312516

3

INSULATOR, SPEED SENSOR..................

B2 D2

-------- --------

1

11358-HN5-651

6875322

INSULATOR, SPEED SENSOR..................

B3 D3

-------- --------

1

11358-HN5-M10

7118334

4

STAY, R. RR. ENGINE COVER..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

11370-HN5-670

6312540

5

GASKET, ALTERNATOR COVER ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

11396-HN5-670

6312573

6

SHAFT, REVERSE STOPPER....................

B2 D2

-------- --------

1

24860-HN5-A10

6313712

SHAFT, REVERSE STOPPER....................

B3 D3

-------- --------

1

24860-HN5-M10

7119233

7

LEVER, REVERSE STOPPER....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24865-HN5-670

6313720

8

HOLDER, REVERSE STOPPER WIRE......

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24871-HN5-670

6313738

9

CLAMP, THERMO SENSOR WIRE ............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

32855-HN5-670

6313944

10

SWITCH ASSY., NEUTRAL (TOYO) ..........

B2 B3 D2 D3

-------- --------

1

35600-HA0-003

2666436

11

SWITCH ASSY., CHANGE..........................

A2 A3 C2 C3

-------- --------

1

35759-HN5-671

6373799

SWITCH ASSY., CHANGE..........................

B2 B3 D2 D3

-------- --------

1

35759-HN5-A11

6313985

12

SENSOR SET, SPEED ..............................

B2 D2

-------- --------

1

37010-HN5-305

6873285

REAR CRANKCASE COVER

MAY, 2002



2002 American Honda Motor Co., Inc.

1-19

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-8

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

12

SENSOR ASSY., SPEED............................

B3 D3

-------- --------

1

37700-HN5-653

6685887

13

CAP (14MM)................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90084-KY2-000

3117728

14

NUT, U (6MM) ............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90301-473-003

1187707

15

WASHER, CRANK ARM ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90545-044-000

0127902

16

WASHER, OIL BOLT ..................................

B2 B3 D2 D3

-------- --------

1

90545-300-000

0189902

17

OIL SEAL (24X34X7) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91201-HN5-671

6314801

18

OIL SEAL (12X22X5) ..................................

A2 A3 C2 C3

-------- --------

1

91201-965-000

1404771

OIL SEAL (10X20X5) ..................................

B2 B3 D2 D3

-------- --------

1

91202-HC0-003

2519601

19

O-RING (13.8X2.5)......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91303-377-000

0499525

20

O-RING (18.3X2.4) (NOK) ..........................

B2 B3 D2 D3

-------- --------

1

91321-PF4-004

2129211

21

O-RING (22.1X1.9)......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91361-MT3-003

3488236

22

PIN A, DOWEL (8X14) ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94301-08140

0069310

23

BOLT, FLANGE (6X14) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-06014-00

2410884

24

BOLT, FLANGE (6X25) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-06025-00

2105831

25

BOLT, FLANGE (6X35) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

10

95701-06035-00

2105864

26

BOLT, FLANGE (6X45) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

8

95701-06045-00

2529089

BOLT, FLANGE (6X45) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

8

95701-06045-07

2410967

27

CAP, SPEED SENSOR ..............................

A2 C2

-------- --------

1

11356-HN5-670

6371801

CAP, SPEED SENSOR ..............................

A3 C3

-------- --------

1

11356-HN5-M00

7118326

28

PLATE A, REVERSE STOPPER ................

A2 C2

-------- --------

1

24860-HN5-670

6373534

PLATE A, REVERSE STOPPER ................

A3 C3

-------- --------

1

24860-HN5-M00

7118367

29

WASHER, THRUST (12MM) ......................

A2 A3 C2 C3

-------- --------

1

90452-166-600

0914150

30

CIRCLIP (OUTER) (12MM) ........................

A2 A3 C2 C3

-------- --------

1

94510-12000

0112847

31

BOLT, FLANGE (6X14) ..............................

A2 A3 C2 C3

-------- --------

2

95701-06014-00

2410884

32

BOLT, FLANGE (6X25) ..............................

B2 B3 D2 D3

-------- --------

2

95701-06025-00

2105831

33

CLIP (6X20) ................................................

B2 B3 D2 D3

-------- --------

1

91410-679-000

0840215

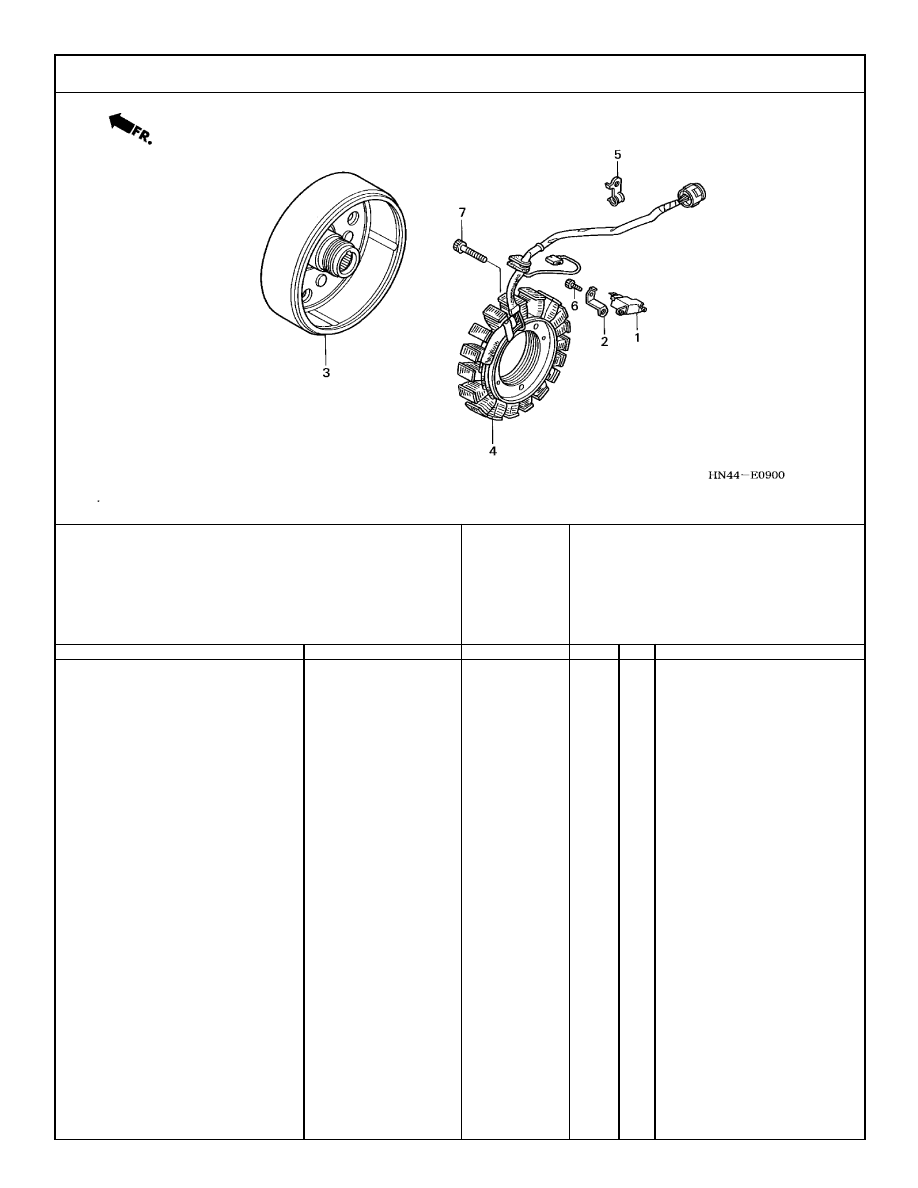

ALTERNATOR

1-20



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C10

HN44E0900

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-9

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

GENERATOR, PULSE (TOYO) ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

30300-HA0-033

2956373

2

CLAMP, PULSER WIRE..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

30301-HN5-670

6313829

3

FLYWHEEL (DENSO) ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

31110-HN5-671

6373674

FLYWHEEL ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

31110-HN5-672

6313845

4

STATOR (DENSO)......................................

A2 B2 C2 D2

-------- --------

1

31120-HN5-671

6373690

STATOR ......................................................

A2 B2 C2 D2

-------- --------

1

31120-HN5-672

6313852

STATOR ......................................................

A3 B3 C3 D3

-------- --------

1

31120-HN5-M01

7119258

STATOR ......................................................

A3 B3 C3 D3

-------- --------

1

31120-HN5-M02

7118375

5

CLIP, ALTERNATOR WIRE ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

32921-HN5-670

6313951

6

BOLT, SOCKET (5X12) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90089-KR0-000

2909083

7

BOLT, SOCKET (6X25) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

96700-06025-08

2106102

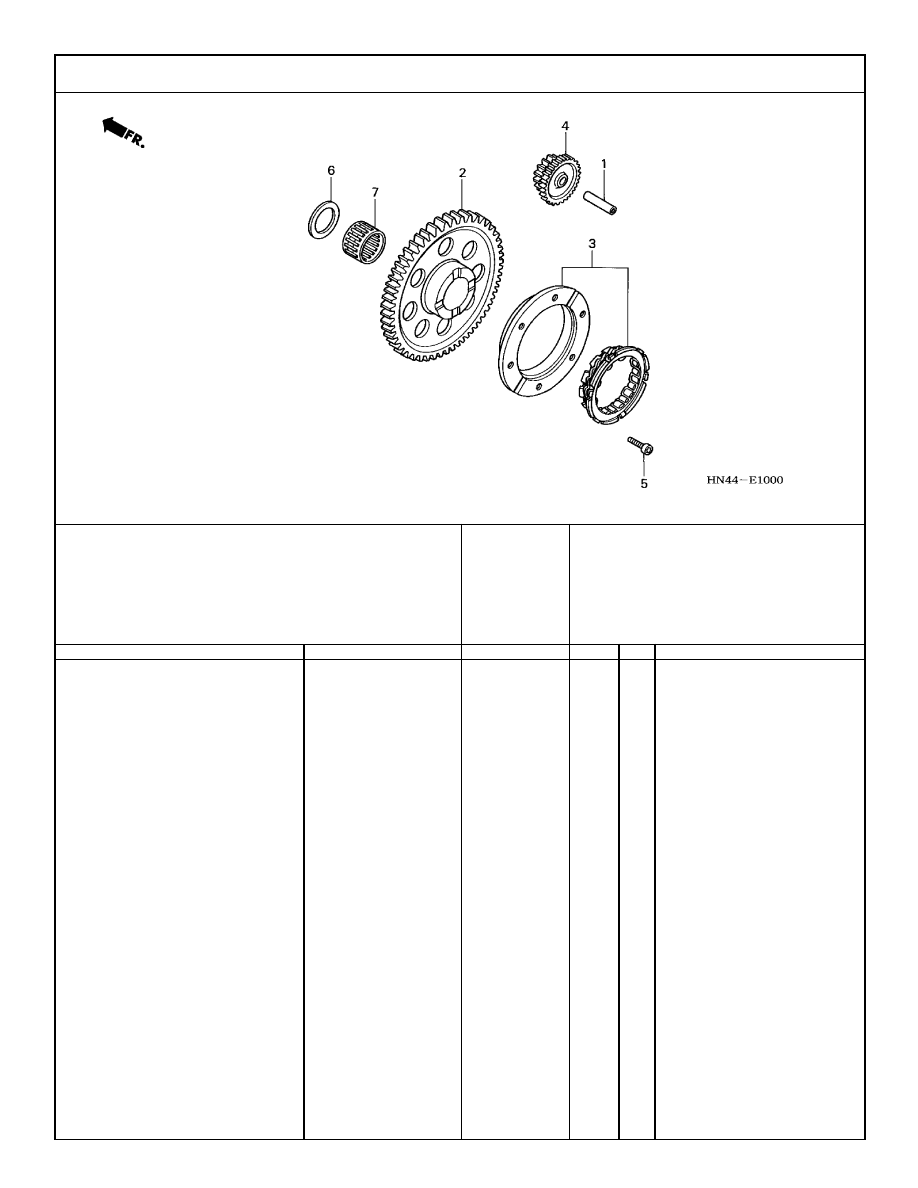

STARTER GEAR

MAY, 2002



2002 American Honda Motor Co., Inc.

1-21

HN44E1000

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-10

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

PIN (10X44) ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

28102-ME9-000

1368737

2

GEAR, STARTER DRIVEN ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

28110-HN5-670

6313746

3

CLUTCH OUTER, STARTING ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

28125-HN5-671

6313753

4

GEAR, STARTING IDLE ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

28131-HN5-670

6313761

5

BOLT, SOCKET (6MM) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

6

90002-HN5-670

6473110

6

WASHER, THRUST (25MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90456-MA6-000

1395482

7

BEARING, NEEDLE (25X30X23)................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91108-PE6-008

2170637

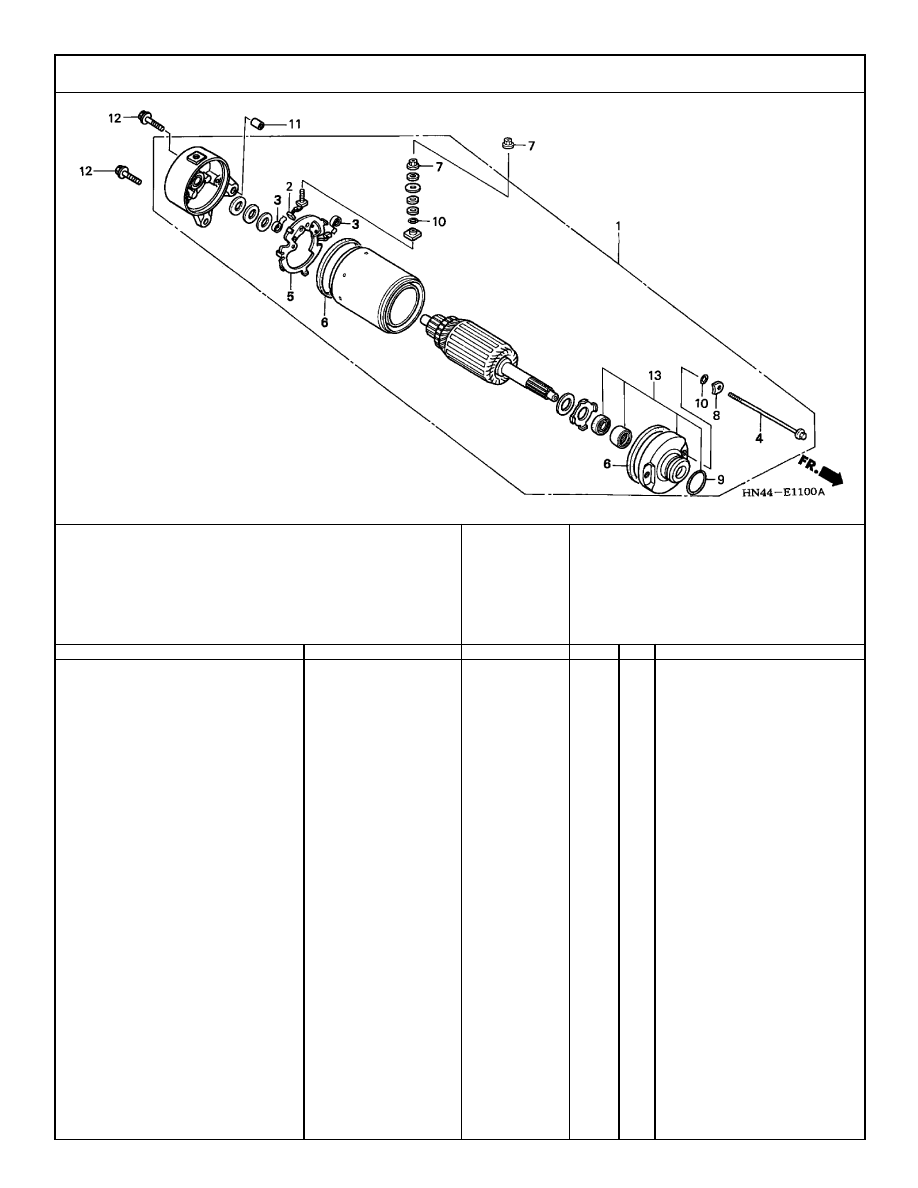

STARTER MOTOR

1-22



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C11

HN44E1100A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-11

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

MOTOR ASSY., STARTER ........................

A2 B2 C2 D2

-------- --------

1

31200-HN5-A81

6854707

MOTOR ASSY., STARTER ........................

A3 B3 C3 D3

-------- --------

1

31200-HN5-M01

7094964

2

TERMINAL SET, BRUSH

(USE FOR MITSUBA STARTER MOTOR
SM-13) ....................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

31201-KS5-901

2541951

3

SPRING, CARBON BRUSH........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

31204-KS5-901

2541969

4

BOLT, SETTING..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

31205-KL8-711

2907194

5

HOLDER SET, BRUSH ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

31206-MN4-008

2605095

6

RING............................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

31207-KS5-901

2541985

7

NUT-WASHER (6MM) ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90071-MB0-000

1243534

8

WASHER, STEEL PLATE ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90122-MN4-008

2605483

9

O-RING (24.4X3.1) (ARAI) ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91309-425-003

1113422

O-RING (24.4X3.1)......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91312-MG7-003

2618221

10

O-RING........................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

91320-MB0-000

1292184

11

PIN A, DOWEL (8X14) ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94301-08140

0069310

12

BOLT, FLANGE (6X32) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-06032-00

2105856

13

BRACKET, FR.............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

31210-HM7-003

4769352

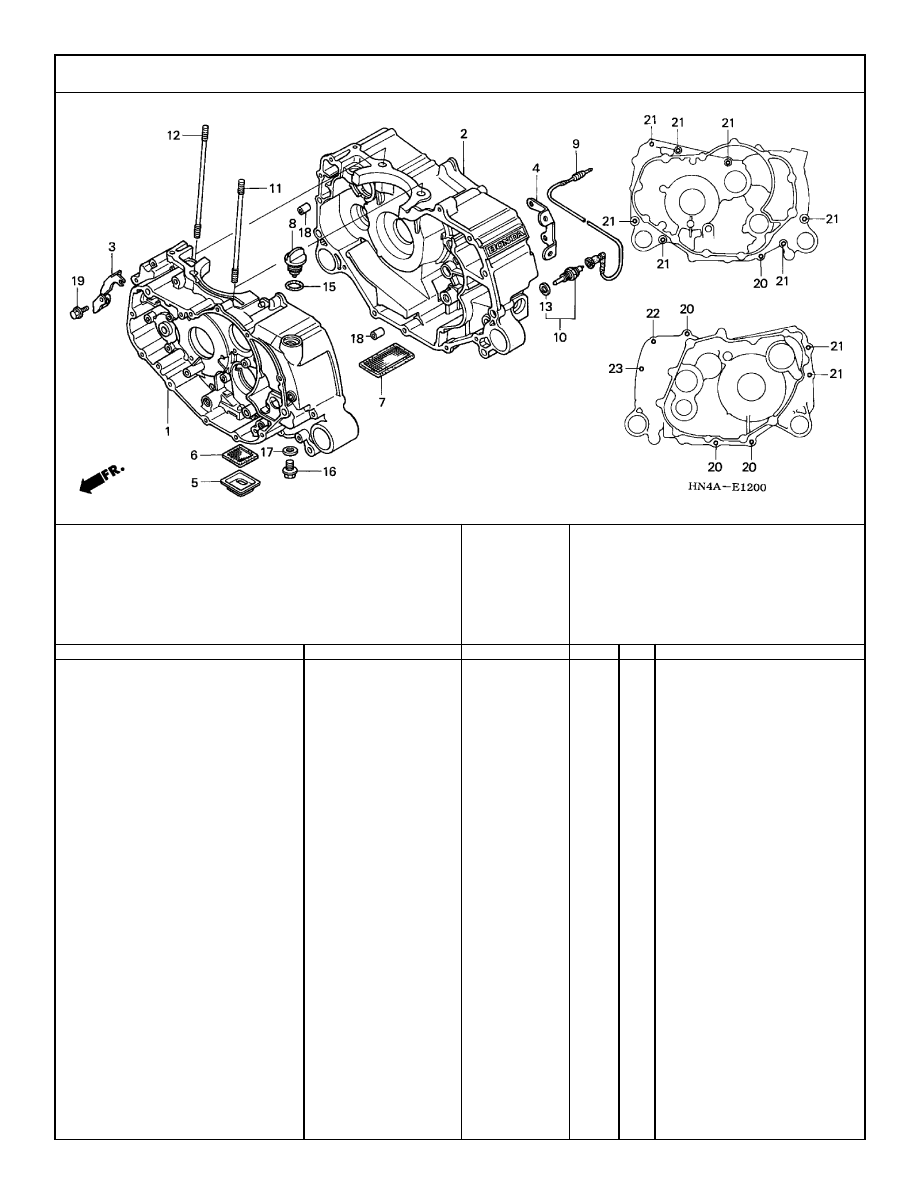

CRANKCASE

MAY, 2002



2002 American Honda Motor Co., Inc.

1-23

HN4AE1200

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-12

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CRANKCASE, FR. ......................................

A2 B2 C2 D2

-------- --------

1

11100-HN5-670

6312425

CRANKCASE, FR. ......................................

A3 B3 C3 D3

-------- --------

1

11100-HN5-M00

7083785

2

CRANKCASE, RR. ......................................

A2 B2 C2 D2

-------- --------

1

11200-HN5-671

6783617

CRANKCASE, RR. ......................................

A3 B3 C3 D3

-------- --------

1

11200-HN5-M00

7075864

3

STAY, R. FR. ENGINE COVER ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

11360-HN5-670

6312532

4

STAY, L. RR. ENGINE COVER ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

11390-HN5-670

6312565

5

STRAINER, OIL ..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

15153-HN5-670

6312995

6

SCREEN, OIL FILTER (KOYO) ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

15421-HC4-005

2724730

7

SCREEN, OIL FILTER ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

15421-HN5-671

6313035

8

CAP, OIL FILLER ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

15655-HN5-670

6313043

9

SUB-WIRE, THERMO SENSOR ................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

32850-HN5-670

6313936

10

SENSOR ASSY., THERMOSTAT OIL

(TOYO)....................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

37750-HC4-751

3820537

11

BOLT, STUD (10X166)................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90031-HC0-000

2519213

12

BOLT, STUD (10X206)................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90031-HM7-000

4688511

13

WASHER, SEAL..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90401-HA8-000

1974609

WASHER, SEAL..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90401-HC4-750

3522505

15

O-RING (18X3) (ARAI) ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91307-KF0-003

1761766

CRANKCASE

1-24



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C12

HN4AE1200

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-12

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

16

BOLT, DRAIN PLUG (12MM)......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

92800-12000

0053975

17

WASHER, DRAIN PLUG (12MM)................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94109-12000

0171868

18

PIN A, DOWEL (8X14) ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94301-08140

0069310

19

BOLT, FLANGE (6X20) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-06020-00

2105815

20

BOLT, FLANGE (6X40) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

95701-06040-00

2410942

21

BOLT, FLANGE (6X75) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

9

95701-06075-00

3794765

22

BOLT, FLANGE (6X105) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-06105-00

5374327

23

BOLT, FLANGE (6X115) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-06115-00

2519767

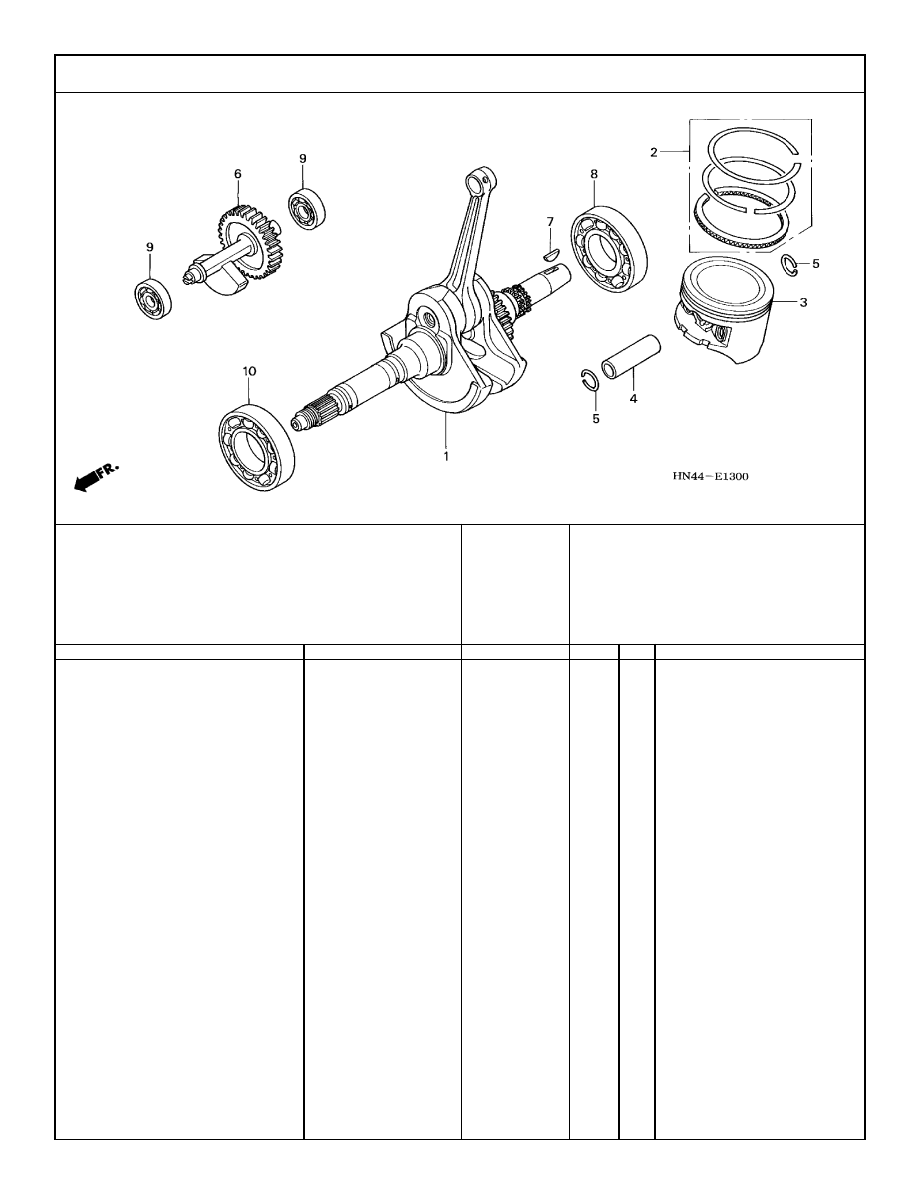

CRANKSHAFT • PISTON

MAY, 2002



2002 American Honda Motor Co., Inc.

1-25

HN44E1300

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-13

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CRANKSHAFT ............................................

A2 B2 C2 D2

-------- --------

1

13000-HN5-670

6312664

CRANKSHAFT ............................................

A3 B3 C3 D3

-------- --------

1

13000-HN5-M00

7075948

2

RING SET, PISTON (STD)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

13010-HN5-671

6312672

RING SET, PISTON (STD)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

13010-HN5-672

6312680

RING SET, PISTON (OS 0.25)....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13011-HN5-671

6312698

RING SET, PISTON (OS 0.25)....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13011-HN5-672

6312706

RING SET, PISTON (0.5)............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13012-HN5-671

6312714

RING SET, PISTON (0.5)............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13012-HN5-672

6312722

RING SET, PISTON (0.75)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13013-HN5-671

6312730

RING SET, PISTON (0.75)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13013-HN5-672

6312748

RING SET, PISTON (1.00)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13014-HN5-671

6312755

RING SET, PISTON (1.00)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13014-HN5-672

6312763

3

PISTON ......................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

13101-HN5-670

6312771

PISTON (OS 0.25) ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13102-HN5-670

6312789

PISTON (OS 0.50) ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13103-HN5-670

6312797

PISTON (0.75) ............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13104-HN5-670

6312805

PISTON (1.00) ............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 13105-HN5-670

6312813

4

PIN, PISTON ..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

13111-HC0-000

2515328

CRANKSHAFT • PISTON

1-26



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C13

HN44E1300

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-13

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

5

CLIP, PISTON PIN (17MM) ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

13112-HN5-670

6312821

6

SHAFT, BALANCER....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

13420-HN5-670

6312839

7

KEY, SPECIAL WOODRUFF (25X14) ........

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90741-HN5-670

6314751

8

BEARING, RADIAL BALL (36) ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91002-HA0-008

1824671

9

BEARING, RADIAL BALL RSH (6203)........

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

91003-HA7-672

2105096

10

BEARING, RADIAL BALL (40X76X17.5) ....

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91010-HM7-004

4713392

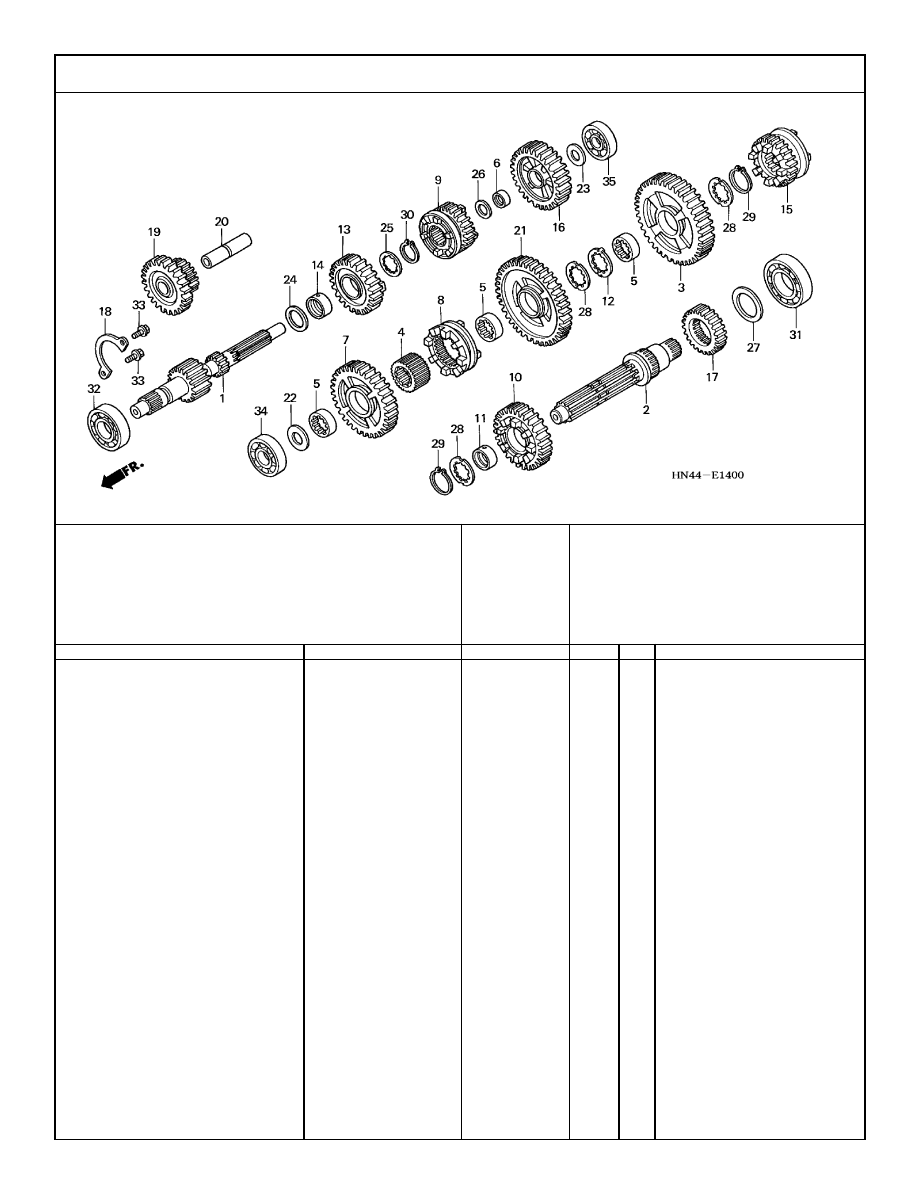

TRANSMISSION

MAY, 2002



2002 American Honda Motor Co., Inc.

1-27

HN44E1400

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-14

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

MAINSHAFT, TRANSMISSION ..................

A2 B2 C2 D2

-------- --------

1

23211-HN5-670

6313340

MAINSHAFT, TRANSMISSION (11T/15T)..

A3 B3 C3 D3

-------- --------

1

23211-HN5-M00

7075989

2

COUNTERSHAFT, TRANSMISSION..........

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23221-HN5-671

6657316

3

GEAR, COUNTERSHAFT LOW..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23411-HN5-670

6313399

4

COLLAR, SPLINE........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23413-HN5-670

6313407

5

BUSH, SPLINE (25X8.6) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

23414-HN5-670

6313415

6

BUSH (15MM) ............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23415-HB3-000

2135226

7

GEAR, COUNTERSHAFT SECOND ..........

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23431-HN5-670

6313423

8

SHIFTER, COUNTERSHAFT SECOND &

REVERSE GEAR ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23432-HN5-670

6313431

9

GEAR, MAINSHAFT THIRD........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23441-HN5-670

6313449

10

GEAR, COUNTERSHAFT THIRD ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23451-HN5-670

6313456

11

BUSH (22MM) ............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23452-HB3-000

2135267

12

WASHER, LOCK ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23456-HN5-670

6313464

13

GEAR, MAINSHAFT FOURTH....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23461-HN5-670

6313472

14

BUSH (20MM) ............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23462-HB3-000

2135291

15

GEAR, COUNTERSHAFT FOURTH ..........

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23471-HN5-670

6313480

16

GEAR, MAINSHAFT FIFTH ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23481-HN5-670

6313498

TRANSMISSION

1-28



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C14

HN44E1400

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-14

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

17

GEAR, COUNTERSHAFT FIFTH................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23491-HN5-670

6313506

18

PLATE, BEARING SETTING ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23521-HN5-670

6313514

19

GEAR, REVERSE IDLE ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23721-HN5-670

6313563

20

SHAFT, REVERSE IDLE ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23731-HB3-000

2135341

21

GEAR, COUNTERSHAFT REVERSE ........

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23751-HN5-670

6313571

22

WASHER, THRUST (15MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90451-107-000

0215582

23

WASHER, THRUST (15MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90452-HB3-000

2137735

24

WASHER, THRUST (20MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90454-107-000

0215616

25

WASHER, SPLINE ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90455-HN5-670

6314710

26

WASHER, THRUST (15X1) ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90457-HB3-000

2137743

27

WASHER C, THRUST (25MM) ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90459-357-000

0322255

28

WASHER, SPLINE (22MM) ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

90464-HN5-670

6314728

29

CIRCLIP (OUTER) (22MM) ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90601-329-000

0279711

30

SET-RING (20MM) ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90605-200-000

0097246

31

BEARING, BALL (25X52X15)......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91003-HN0-671

6873269

32

BEARING, BALL (62/22) (NACHI) ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91002-PL0-018

3098951

BEARING, BALL (62/22) (TOYO)................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91005-657-008

0815324

33

BOLT, FLANGE (6X16) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-06016-00

2410892

TRANSMISSION

MAY, 2002



2002 American Honda Motor Co., Inc.

1-29

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-14

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

34

BEARING, RADIAL BALL (6202) ................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

96100-62020-00

0708941

35

BEARING, RADIAL BALL (6202U)..............

A2 B2 C2 D2

-------- --------

1

96140-62020

0084178

BEARING, RADIAL BALL (6202) ................

A2 B2 C2 D2

-------- --------

1

96140-62020-00

0959502

BEARING, RADIAL BALL SPECIAL

(6202U)....................................................

A3 B3 C3 D3

-------- --------

1

91001-HN6-003

6661284

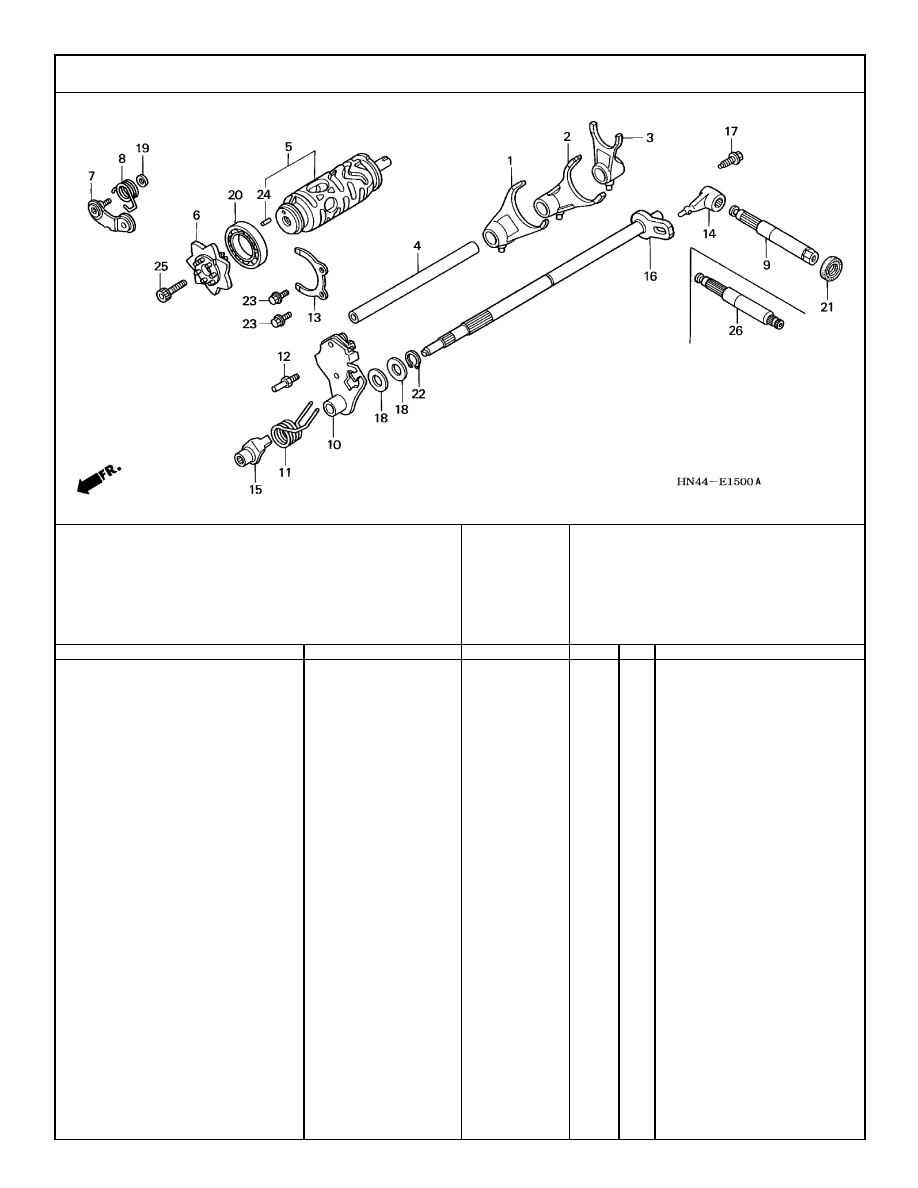

GEARSHIFT DRUM

1-30



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C15

HN44E1500A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-15

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

FORK, FR. GEARSHIFT ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24211-HN5-670

6313589

2

FORK, CENTER GEARSHIFT ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24212-HN5-670

6313597

3

SWINGARM, GEARSHIFT..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24213-HN5-670

6313605

4

SHAFT, GEARSHIFT FORK GUIDE ..........

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24241-HM3-670

4170650

5

DRUM, GEARSHIFT ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24300-HN5-671

6783708

6

CENTER, SHIFT DRUM..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24315-HN5-671

6313621

7

ARM, SHIFT DRUM STOPPER ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24430-HN5-670

6313639

8

SPRING, SHIFT DRUM STOPPER ............

A2 A3 C2 C3

-------- --------

1

24435-HN5-670

6373450

SPRING, SHIFT DRUM STOPPER ............

B2 B3 D2 D3

-------- --------

1

24435-HN5-A10

6313647

9

SPINDLE, SECONDARY GEARSHIFT ......

B2 B3 D2 D3

-------- --------

1

24611-HN5-A10

6313654

10

ARM, GEARSHIFT ......................................

A2 B2 C2 D2

-------- --------

1

24620-HN5-671

6685804

ARM, GEARSHIFT ......................................

A3 B3 C3 D3

-------- --------

1

24620-HN5-M00

7118359

11

SPRING, GEARSHIFT RETURN ................

A2 A3 C2 C3

-------- --------

1

24651-HN5-670

6373492

SPRING, GEARSHIFT RETURN ................

B2 B3 D2 D3

-------- --------

1

24651-HM7-000

4687422

12

PIN, RETURN SPRING ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24652-KY4-900

4147393

13

PLATE, BEARING SETTING ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24656-HN5-670

6313670

14

ARM A, GEARSHIFT ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24661-HN5-670

6313688

15

ARM, SUB-GEARSHIFT SPINDLE ............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

24670-HN5-670

6313696

GEARSHIFT DRUM

MAY, 2002



2002 American Honda Motor Co., Inc.

1-31

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-15

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

16

SPINDLE, SUB-GEARSHIFT ......................

A2 A3 C2 C3

-------- --------

1

24680-HN5-670

6373500

SPINDLE, SUB-GEARSHIFT ......................

B2 B3 D2 D3

-------- --------

1

24680-HN5-A10

6313704

17

BOLT, SPECIAL FLANGE (6X15.2)............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90009-HN5-670

6314645

18

WASHER, THRUST (12MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90451-GF6-000

1824556

19

WASHER (6MM)..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90502-HB3-000

2256857

20

BEARING, BALL (16005) (NTN CORP.) ....

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91008-374-003

0362855

BEARING (16005) (KOYO) ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91051-719-003

1243823

21

OIL SEAL (14X24X6) (ARAI) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91202-444-023

2235497

22

CIRCLIP (OUTER) (12MM) ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94510-12000

0112847

23

BOLT, FLANGE (6X16) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-06016-00

2410892

24

ROLLER (4X8) ............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

96220-40080

1357383

25

BOLT, SOCKET (8X20) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

96600-08020-10

4046967

26

SPINDLE, GEARSHIFT ..............................

A2 A3 C2 C3

-------- --------

1

24611-HN5-670

6373484

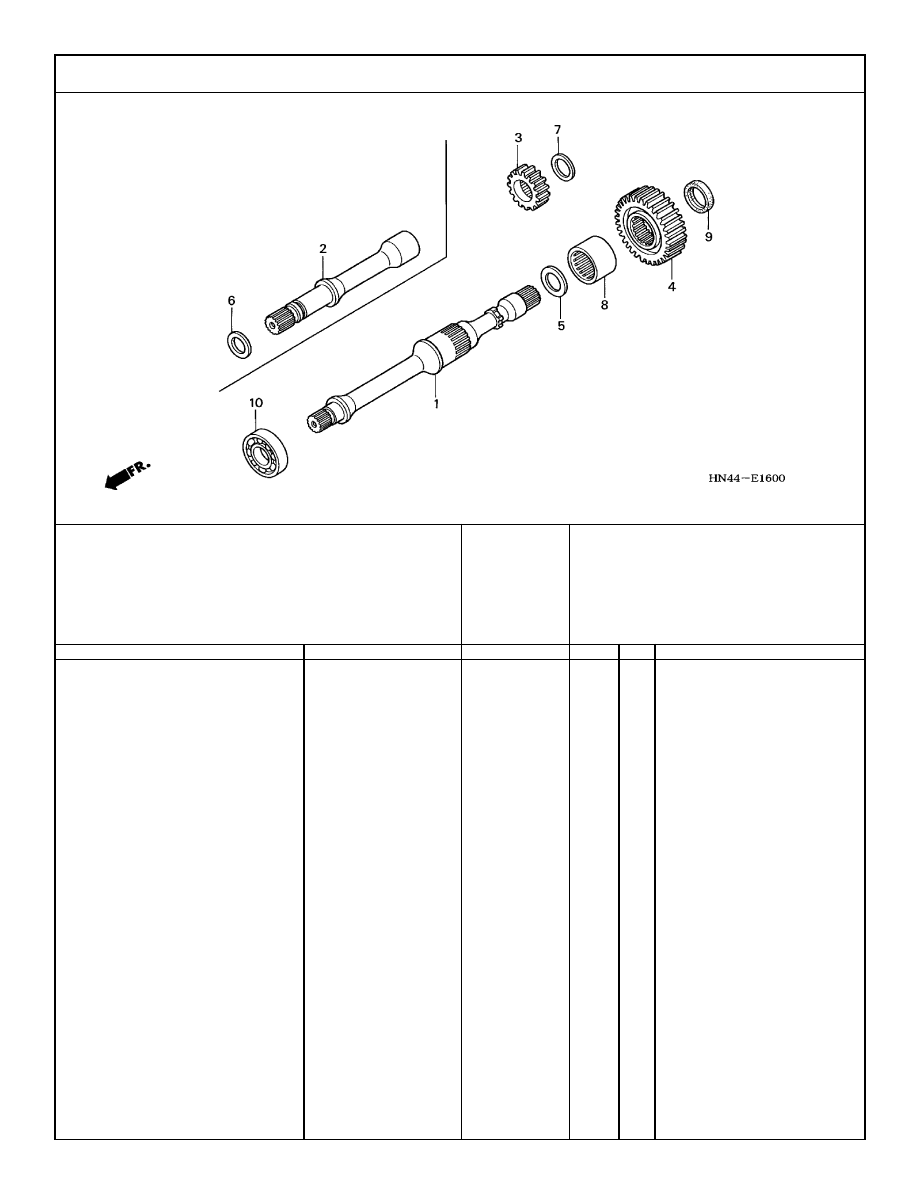

FINAL SHAFT

1-32



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C16

HN44E1600

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-16

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

SHAFT A, FINAL ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23611-HN5-670

6313522

2

SHAFT B, FINAL ........................................

C2 C3 D2 D3

-------- --------

1

23612-HN5-670

6313530

3

GEAR, FINAL DRIVE (15T) ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23621-HN5-670

6313548

4

GEAR, FINAL DRIVE (29T) ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23631-HN5-670

6313555

5

WASHER, THRUST (28X44X1.5) ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90403-KN7-670

2056596

6

WASHER, THRUST (20X30X1.5) ..............

C2 C3 D2 D3

-------- --------

1

90453-KZ4-000

3022498

7

WASHER A, THRUST (20MM)....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90453-107-000

0215608

8

BEARING, NEEDLE (28X37X20)................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91012-HN5-671

6314777

9

OIL SEAL (24X34X5.5)................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91203-HN5-671

6314819

10

BEARING, RADIAL BALL (6004) ................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

96100-60040-00

0689877
