ENGINE SECTION

Chapter Table of Contents

Page Title

Grid

Page

CYLINDER HEAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C1

1-2

CAMSHAFT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C2

1-4

CAM CHAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C3

1-6

CYLINDER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C3

1-7

FRONT CRANKCASE COVER (TRX350TM/FM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C4

1-8

FRONT CRANKCASE COVER (TRX350TE/FE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C5

1-10

CLUTCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C6

1-13

OIL PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C8

1-16

REAR CRANKCASE COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C9

1-18

ALTERNATOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C10

1-20

STARTER GEAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C10

1-21

STARTER MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C11

1-22

CRANKCASE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C11

1-23

CRANKSHAFT • PISTON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C12

1-25

TRANSMISSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C13

1-27

GEARSHIFT DRUM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C15

1-30

FINAL SHAFT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C16

1-32

RECOIL STARTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-C16

1-33

CARBURETOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-D1

1-35

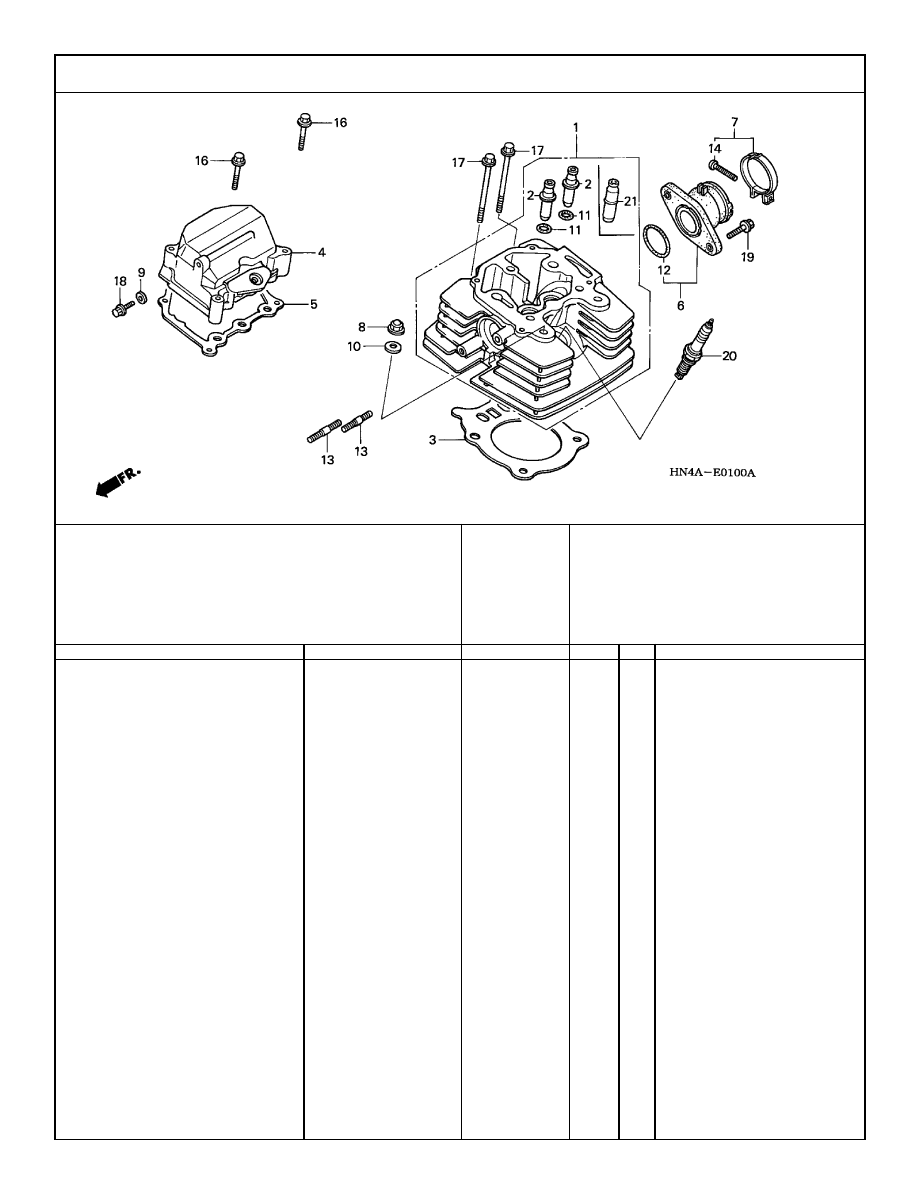

CYLINDER HEAD

1-2



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C1

HN4AE0100A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-1

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CYLINDER HEAD........................................

A2 B2 C2 D2

-------- --------

1

12200-HN5-670

6312607

CYLINDER HEAD........................................

A3 B3 C3 D3

-------- --------

1

12200-HN5-M00

7075922

2

GUIDE, VALVE (OS) ..................................

A2 B2 C2 D2

-------- --------

2

12204-HM7-305

4713731

3

GASKET, CYLINDER HEAD ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

12251-HN5-671

6312615

4

COVER, CYLINDER HEAD ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

12311-HN5-670

6312631

5

GASKET, HEAD COVER ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

12315-HN5-671

6312649

6

INSULATOR, CARBURETOR ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16210-HN5-671

6313126

7

BAND, INSULATOR ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16219-HC4-000

2724904

8

NUT, FLANGE CAP (10MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90201-HA0-000

2049757

NUT, FLANGE CAP (10MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90202-HA0-000

2049765

9

WASHER, SEALING (6MM)........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90441-706-000

0163600

10

WASHER (10MM)........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90465-MM9-000

2902229

11

O-RING (10X1.6) ........................................

A2 B2 C2 D2

-------- --------

2

91301-200-000

0022673

12

O-RING (33.7X2.4)......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91305-HN5-671

6314876

13

BOLT, STUD (8X25)....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

92900-08025-0B

1715747

14

SCREW, PAN (5X28) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

93500-05028-0G

0923821

16

BOLT, FLANGE (6X40) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

95701-06040-00

2410942

17

BOLT, FLANGE (6X110) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-06110-00

2519759

CYLINDER HEAD

MAY, 2002



2002 American Honda Motor Co., Inc.

1-3

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-1

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

18

BOLT, FLANGE (6X12) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

96001-06012-00

2105930

19

BOLT, FLANGE (6X22) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

96001-06022-00

2112191

20

SPARK PLUG (DPR6EA-9) (NGK)..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 98069-56916

1938646

SPARK PLUG (X20EPR-U9) (DENSO) ......

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

(1) 98069-56926

1938653

SPARK PLUG (DPR7EA-9) (NGK)..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

98069-57916

1103076

SPARK PLUG (X22EPR-U9) (DENSO) ......

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

98069-57926

1096817

21

GUIDE, VALVE (OS) ..................................

A3 B3 C3 D3

-------- --------

2

12204-HN0-305

6815963

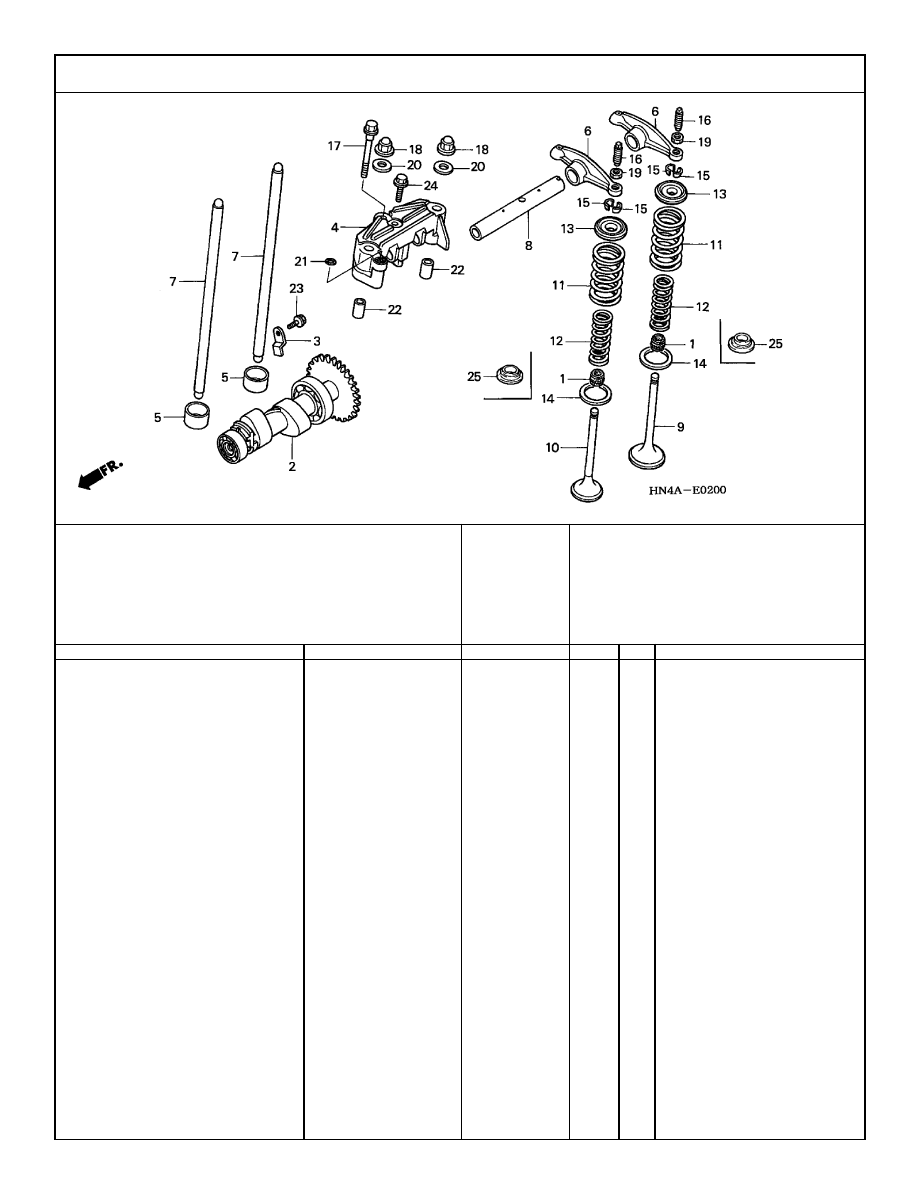

CAMSHAFT

1-4



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C2

HN4AE0200

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-2

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

SEAL, VALVE STEM ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

12209-KL4-005

1777879

2

CAMSHAFT ................................................

A2 B2 C2 D2

-------- --------

1

14100-HN5-670

6312847

CAMSHAFT ................................................

A3 B3 C3 D3

-------- --------

1

14100-HN5-M00

7118342

3

PLATE, CAM FIXING ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

14115-HN5-670

6312854

4

HOLDER, ROCKER ARM ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

14411-HN5-670

6312870

5

FOLLOWER, CAM ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

14421-HM7-000

4686606

6

ARM, VALVE ROCKER ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

14431-HM8-000

5307798

7

ROD, PUSH ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

14440-HN5-670

6312888

8

SHAFT, ROCKER ARM ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

14451-HN5-670

6312896

9

VALVE, IN. ..................................................

A2 B2 C2 D2

-------- --------

1

14711-HN5-670

6312920

VALVE, IN. ..................................................

A3 B3 C3 D3

-------- --------

1

14711-HN5-M00

7076193

10

VALVE, EX. ................................................

A2 B2 C2 D2

-------- --------

1

14721-HN5-671

6312938

VALVE, EX. ................................................

A3 B3 C3 D3

-------- --------

1

14721-HN5-M00

7076201

11

SPRING, VALVE (OUTER) ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

14751-HN0-A00

5746409

12

SPRING, VALVE (INNER) ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

14761-HM8-000

5307863

13

RETAINER, VALVE SPRING ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

14771-KE5-000

1819648

14

SEAT, VALVE SPRING ..............................

A2 B2 C2 D2

-------- --------

2

14775-KE5-000

1819655

15

COTTER, VALVE ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

14781-HA0-770

2419612

CAMSHAFT

MAY, 2002



2002 American Honda Motor Co., Inc.

1-5

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-2

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

16

SCREW, TAPPET ADJ. ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90012-426-000

0768499

17

BOLT, SPECIAL (8MM) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90081-HB3-000

2132173

18

NUT, FLANGE CAP (10MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90201-HA0-000

2049757

NUT, FLANGE CAP (10MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90202-HA0-000

2049765

19

NUT, TAPPET ADJ. ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90206-250-000

0040139

20

WASHER (10MM)........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90465-MM9-000

2902229

21

O-RING (7.7X2.5)........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91303-428-003

0685016

22

PIN, KNOCK (12X16) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94301-12160

0165316

23

BOLT, FLANGE (6X16) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-06016-00

2410892

24

BOLT, FLANGE (6X18) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95700-06018-00

0481184

BOLT, FLANGE (6X18) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-06018-00

2410900

25

SEAT, VALVE SPRING ..............................

A3 B3 C3 D3

-------- --------

2

14775-HN0-670

6815971

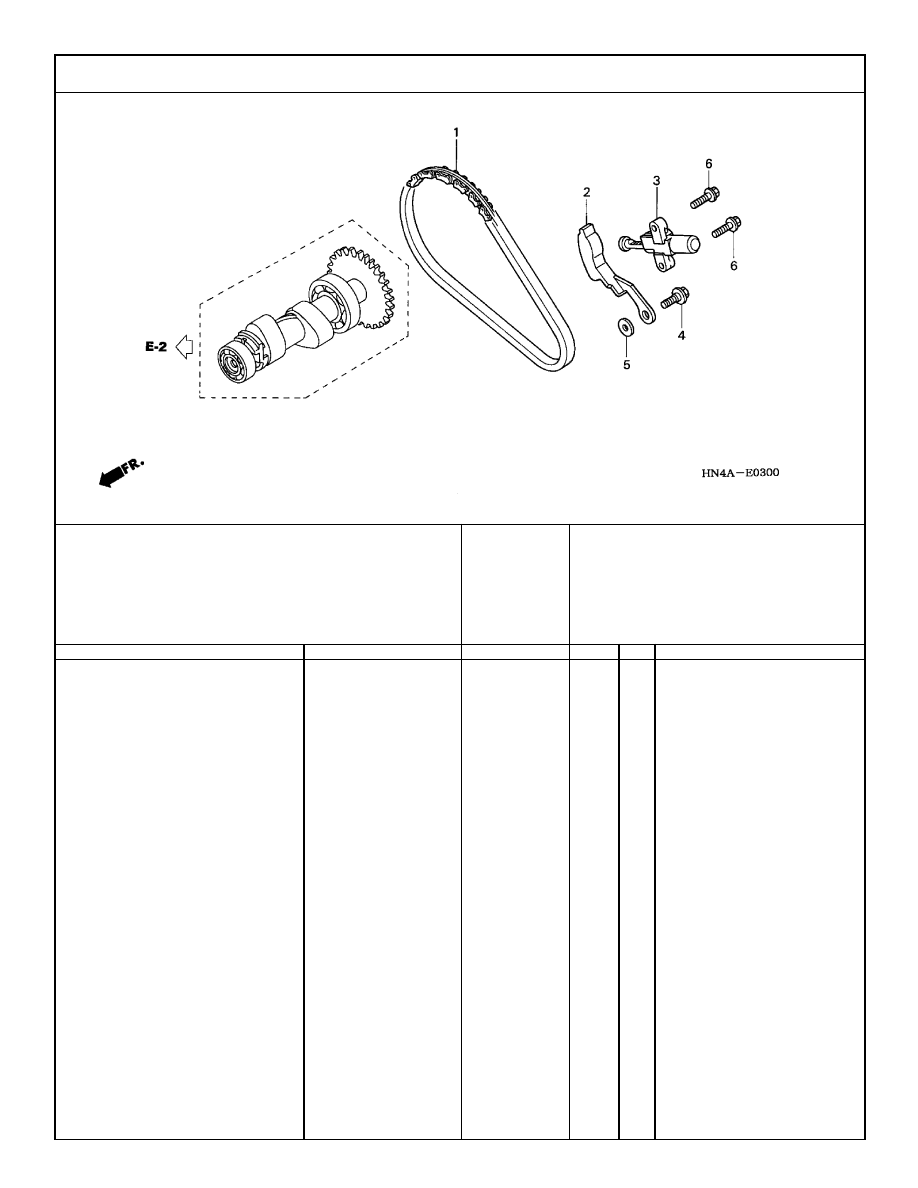

CAM CHAIN

1-6



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C3

HN4AE0300

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-3

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CHAIN, CAM (DIDSCR-0409SDH-52LE)....

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

14401-HN5-671

6312862

2

TENSIONER, CAM CHAIN..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

14510-HN5-670

6312904

3

ADJUSTER, TENSIONER ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

14540-HN5-671

6312912

4

PIVOT, SHIFT DRUM STOPPER ARM ......

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90022-MG8-000

2045862

5

WASHER (6.1MM) ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90435-HB3-000

2137719

6

BOLT, FLANGE (6X22) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-06022-08

2129682

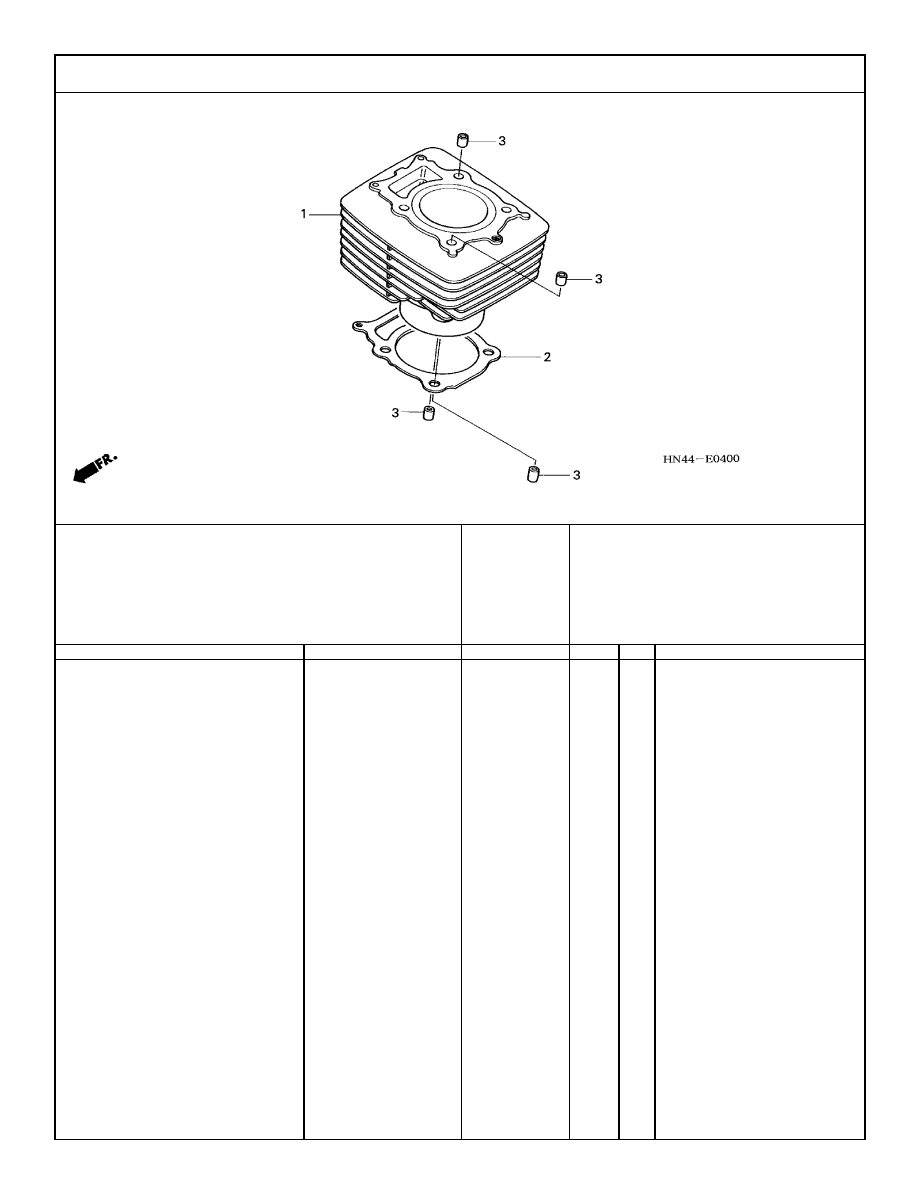

CYLINDER

MAY, 2002



2002 American Honda Motor Co., Inc.

1-7

HN44E0400

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-4

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CYLINDER ..................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

12100-HN5-670

6312581

2

GASKET, CYLINDER..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

12191-HN5-670

6312599

3

PIN, KNOCK (12X16) ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

94301-12160

0165316

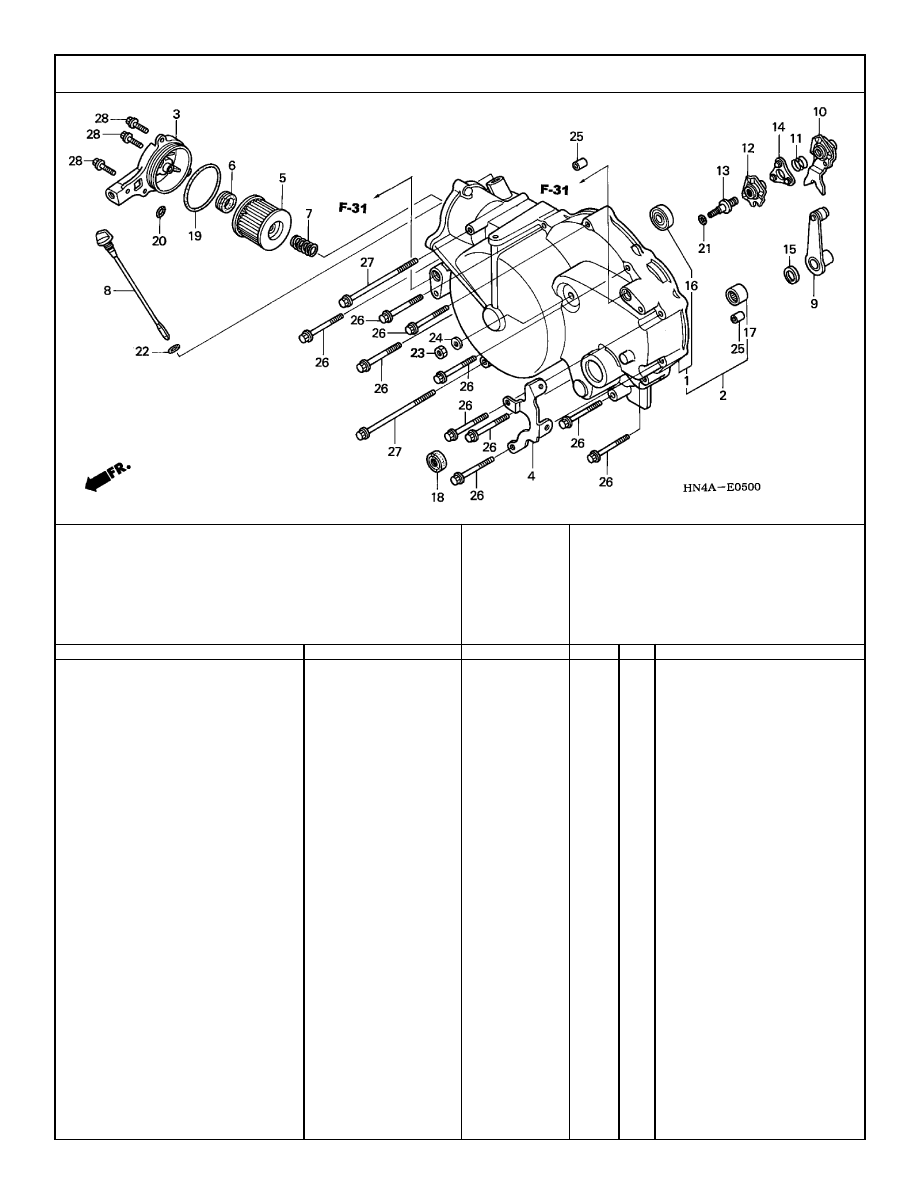

FRONT CRANKCASE COVER (TRX350TM/FM)

1-8



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C4

HN4AE0500

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-5

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

COVER, FR. ................................................

A2

-------- --------

1

11330-HN4-670

6371710

COVER, FR. CRANKCASE ........................

A3

-------- --------

1

11330-HN4-A60

7076417

2

COVER, FR. ................................................

C2

-------- --------

1

11330-HN5-670

6371728

COVER, FR. CRANKCASE ........................

C3

-------- --------

1

11330-HN5-M00

7075872

3

COVER, OIL FILTER ..................................

A2 A3 C2 C3

-------- --------

1

11333-HN5-670

6312466

4

STAY, L. FR. ENGINE COVER ..................

A2 A3 C2 C3

-------- --------

1

11380-HN5-670

6312557

5

ELEMENT, OIL FILTER ..............................

A2 A3 C2 C3

-------- --------

1

15412-HM5-A10

5419221

6

RUBBER, FILTER ......................................

A2 A3 C2 C3

-------- --------

1

15413-MC8-000

1233907

7

SPRING, OIL FILTER ELEMENT SETTING

A2 A3 C2 C3

-------- --------

1

15414-KF0-000

1417229

8

DIPSTICK, OIL ............................................

A2 A3 C2 C3

-------- --------

1

15650-HN5-670

6372320

9

LEVER, CLUTCH ........................................

A2 A3 C2 C3

-------- --------

1

22810-HM7-700

4806238

10

PLATE, CLUTCH CAM................................

A2 A3 C2 C3

-------- --------

1

22820-HN5-670

6313316

11

SPRING, CAM PLATE SIDE ......................

A2 A3 C2 C3

-------- --------

1

22825-HN0-671

7094469

12

PLATE, CLUTCH LIFTER ..........................

A2 A3 C2 C3

-------- --------

1

22830-HN5-670

6313324

13

BOLT, CLUTCH ADJUSTING ....................

A2 A3 C2 C3

-------- --------

1

22841-HC4-000

2725380

14

RETAINER, BALL........................................

A2 A3 C2 C3

-------- --------

1

22860-HB3-000

2130607

15

WASHER (10X21.5) ....................................

A2 A3 C2 C3

-------- --------

1

90413-GE0-000

4688602

16

BEARING, RADIAL BALL (15X32X9)..........

A2 A3 C2 C3

-------- --------

1

91009-HF1-671

3473287

FRONT CRANKCASE COVER (TRX350TM/FM)

MAY, 2002



2002 American Honda Motor Co., Inc.

1-9

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-5

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

17

BEARING, RR. SWINGARM PIVOT

(TOYO)....................................................

C2 C3

-------- --------

1

91071-KS6-004

2159648

18

OIL SEAL (20X28X5) (KOYO) ....................

C2 C3

-------- --------

1

91204-HC4-005

2728905

19

O-RING (54X2.4) (ARAI) ............................

A2 A3 C2 C3

-------- --------

1

91302-KF0-003

1490952

20

O-RING (12.7X1.9)......................................

A2 A3 C2 C3

-------- --------

1

91304-HN5-670

6314868

21

O-RING (8.2X1.5)........................................

A2 A3 C2 C3

-------- --------

1

91308-MC7-000

1216134

22

O-RING (8.4X2.4)........................................

A2 A3 C2 C3

-------- --------

1

91316-MJ8-003

1768746

23

NUT, HEX. (8MM)........................................

A2 A3 C2 C3

-------- --------

1

94030-08000

0114686

24

WASHER, PLAIN (8MM) ............................

A2 A3 C2 C3

-------- --------

1

94102-08800

0562215

25

PIN A, DOWEL (8X14) ................................

A2 A3 C2 C3

-------- --------

2

94301-08140

0069310

26

BOLT, FLANGE (6X45) ..............................

A2 A3 C2 C3

-------- --------

10

95701-06045-00

2529089

BOLT, FLANGE (6X45) ..............................

A2 A3 C2 C3

-------- --------

10

95701-06045-07

2410967

27

BOLT, FLANGE (6X105) ............................

A2 A3 C2 C3

-------- --------

2

95701-06105-00

5374327

28

BOLT, FLANGE (6X18) ..............................

A2 A3 C2 C3

-------- --------

3

96001-06018-00

2105963

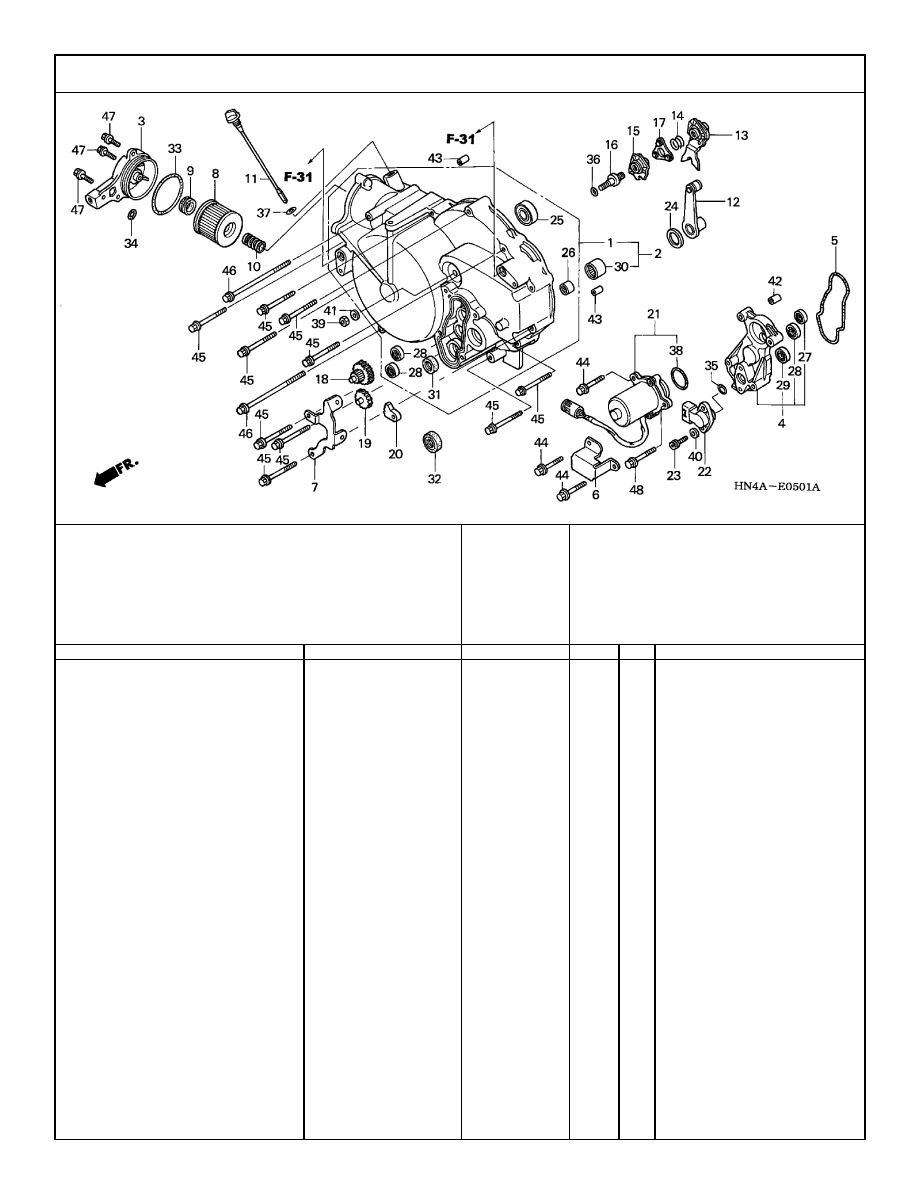

FRONT CRANKCASE COVER (TRX350TE/FE)

1-10



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C5

HN4AE0501A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-5-1

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

COVER, FR. ................................................

B2

-------- --------

1

11330-HN4-A10

6312441

COVER, FR. CRANKCASE ........................

B3

-------- --------

1

11330-HN4-A70

7076425

2

COVER, FR. ................................................

D2

-------- --------

1

11330-HN5-A10

6312458

COVER, FR. CRANKCASE ........................

D3

-------- --------

1

11330-HN5-M10

7075880

3

COVER, OIL FILTER ..................................

B2 B3 D2 D3

-------- --------

1

11333-HN5-670

6312466

4

COVER, REDUCTION GEAR ....................

B2 B3 D2 D3

-------- --------

1

11335-HN5-A10

6312474

5

O-RING, REDUCTION GEAR COVER ......

B2 B3 D2 D3

-------- --------

1

11337-HN5-A10

6312482

6

PROTECTOR, ANGLE SENSOR................

B2 B3 D2 D3

-------- --------

1

11339-HN5-A10

6312490

7

STAY, L. FR. ENGINE COVER ..................

B2 B3 D2 D3

-------- --------

1

11380-HN5-670

6312557

8

ELEMENT, OIL FILTER ..............................

B2 B3 D2 D3

-------- --------

1

15412-HM5-A10

5419221

9

RUBBER, FILTER ......................................

B2 B3 D2 D3

-------- --------

1

15413-MC8-000

1233907

10

SPRING, OIL FILTER ELEMENT SETTING

B2 B3 D2 D3

-------- --------

1

15414-KF0-000

1417229

11

DIPSTICK, OIL ............................................

B2 B3 D2 D3

-------- --------

1

15650-HN5-670

6372320

12

LEVER, CLUTCH ........................................

B2 B3 D2 D3

-------- --------

1

22810-HM7-700

4806238

13

PLATE, CLUTCH CAM................................

B2 B3 D2 D3

-------- --------

1

22820-HN5-670

6313316

14

SPRING, CAM PLATE SIDE ......................

B2 B3 D2 D3

-------- --------

1

22825-HN0-671

7094469

15

PLATE, CLUTCH LIFTER ..........................

B2 B3 D2 D3

-------- --------

1

22830-HN5-670

6313324

16

BOLT, CLUTCH ADJUSTING ....................

B2 B3 D2 D3

-------- --------

1

22841-HC4-000

2725380

FRONT CRANKCASE COVER (TRX350TE/FE)

MAY, 2002



2002 American Honda Motor Co., Inc.

1-11

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-5-1

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

17

RETAINER, BALL........................................

B2 B3 D2 D3

-------- --------

1

22860-HB3-000

2130607

18

GEAR, REDUCTION (41T/10T) ..................

B2 D2

-------- --------

1

24615-HN0-A11

5814355

GEAR, REDUCTION (41T/10T) ..................

B3 D3

-------- --------

1

24615-HN0-771

6763361

19

GEAR, REDUCTION (40T/12T) ..................

B2 D2

-------- --------

1

24616-HN0-A11

5814363

GEAR, REDUCTION (40T/12T) ..................

B3 D3

-------- --------

1

24616-HN0-771

6763379

20

GEAR, REDUCTION (7T)............................

B2 D2

-------- --------

1

24617-HN0-A11

5814371

GEAR, REDUCTION (7T)............................

B3 D3

-------- --------

1

24617-HN0-771

6763387

21

MOTOR ASSY., CONTROL ........................

B2 B3 D2 D3

-------- --------

1

31300-HN5-A11

6313878

22

SENSOR ASSY., ANGLE............................

B2 B3 D2 D3

-------- --------

1

38800-HN5-A11

6762413

23

BOLT, SOCKET (5MM) ..............................

B2 B3 D2 D3

-------- --------

2

90116-KCY-671

4956306

24

WASHER (10X21.5) ....................................

B2 B3 D2 D3

-------- --------

1

90413-GE0-000

4688602

25

BEARING, RADIAL BALL (15X32X9)..........

B2 B3 D2 D3

-------- --------

1

91009-HF1-671

3473287

26

BEARING, NEEDLE (1010) (TOYO) ..........

B2 B3 D2 D3

-------- --------

1

91021-148-004

1182005

27

BEARING, RADIAL BALL (696ZZ)..............

B2 B3 D2 D3

-------- --------

1

91050-HN0-A11

5814520

28

BEARING, RADIAL BALL (626ZZ)..............

B2 B3 D2 D3

-------- --------

3

91060-HN0-A11

5750526

29

BEARING, RADIAL BALL (698ZZ)..............

B2 B3 D2 D3

-------- --------

1

91070-HN0-A11

5814538

30

BEARING, RR. SWINGARM PIVOT

(TOYO)....................................................

D2 D3

-------- --------

1

91071-KS6-004

2159648

31

OIL SEAL (10X20X5) (ARAI) ......................

B2 B3 D2 D3

-------- --------

1

91201-KM1-005

1938075

OIL SEAL (10X20X5) ..................................

B2 B3 D2 D3

-------- --------

1

91202-HC0-003

2519601

32

OIL SEAL (20X28X5) (KOYO) ....................

D2 D3

-------- --------

1

91204-HC4-005

2728905

33

O-RING (54X2.4) (ARAI) ............................

B2 B3 D2 D3

-------- --------

1

91302-KF0-003

1490952

34

O-RING (12.7X1.9)......................................

B2 B3 D2 D3

-------- --------

1

91304-HN5-670

6314868

35

O-RING, ANGLE SENSOR ........................

B2 B3 D2 D3

-------- --------

1

91308-HN0-A10

5750559

36

O-RING (8.2X1.5)........................................

B2 B3 D2 D3

-------- --------

1

91308-MC7-000

1216134

37

O-RING (8.4X2.4)........................................

B2 B3 D2 D3

-------- --------

1

91316-MJ8-003

1768746

38

O-RING, MOTOR ........................................

B2 B3 D2 D3

-------- --------

1

91351-HM8-A51

6857502

39

NUT, HEX. (8MM)........................................

B2 B3 D2 D3

-------- --------

1

94030-08000

0114686

40

WASHER, PLAIN (5MM) ............................

B2 B3 D2 D3

-------- --------

2

94101-05800

0285791

41

WASHER, PLAIN (8MM) ............................

B2 B3 D2 D3

-------- --------

1

94102-08800

0562215

42

PIN A, DOWEL (8X10) ................................

B2 B3 D2 D3

-------- --------

1

94301-08100

0081711

43

PIN A, DOWEL (8X14) ................................

B2 B3 D2 D3

-------- --------

2

94301-08140

0069310

44

BOLT, FLANGE (6X40) ..............................

B2 B3 D2 D3

-------- --------

3

95701-06040-00

2410942

45

BOLT, FLANGE (6X45) ..............................

B2 B3 D2 D3

-------- --------

10

95701-06045-00

2529089

FRONT CRANKCASE COVER (TRX350TE/FE)

1-12



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C6

HN4AE0501A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-5-1

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

45

BOLT, FLANGE (6X45) ..............................

B2 B3 D2 D3

-------- --------

10

95701-06045-07

2410967

46

BOLT, FLANGE (6X105) ............................

B2 B3 D2 D3

-------- --------

2

95701-06105-00

5374327

47

BOLT, FLANGE (6X18) ..............................

B2 B3 D2 D3

-------- --------

3

96001-06018-00

2105963

48

BOLT, FLANGE (6X45) ..............................

B2 B3 D2 D3

-------- --------

1

95701-06045-08

2552537

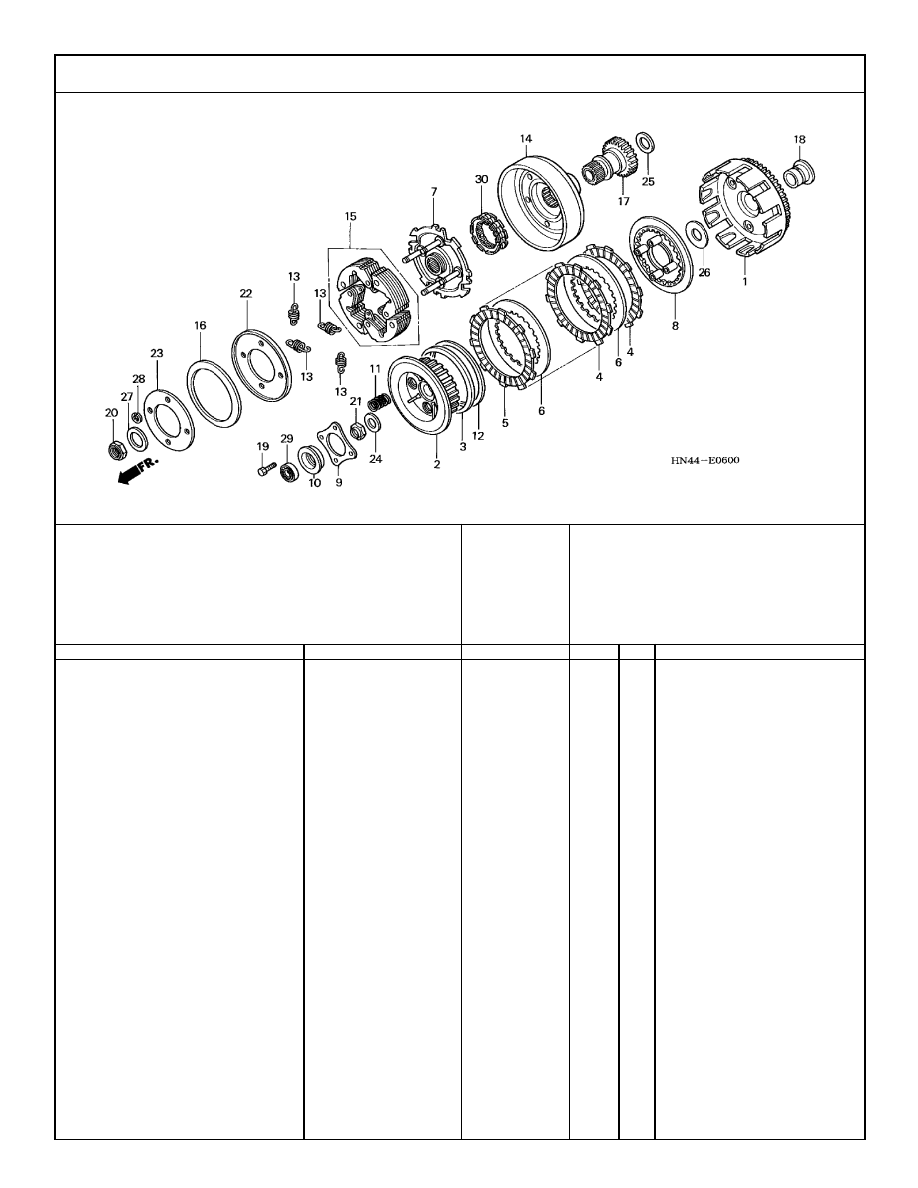

CLUTCH

MAY, 2002



2002 American Honda Motor Co., Inc.

1-13

HN44E0600

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-6

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CLUTCH OUTER ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

22100-HN5-670

6313233

2

CENTER, CLUTCH ....................................

A2 A3 C2 C3

-------- --------

1

22121-HM7-000

4687133

CENTER, CLUTCH ....................................

B2 B3 D2 D3

-------- --------

1

22121-HN5-A10

6313241

3

SEAT, JUDDER SPRING............................

B2 B3 D2 D3

-------- --------

1

22125-435-000

0788802

4

DISK, CLUTCH FRICTION..........................

A2 A3 C2 C3

-------- --------

5

22201-ML4-610

2329019

DISK, CLUTCH FRICTION..........................

A2 A3 C2 C3

-------- --------

5

22201-377-000

0385971

DISK, CLUTCH FRICTION..........................

B2 B3 D2 D3

-------- --------

5

22201-MAV-000

5389788

5

DISK, CLUTCH FRICTION..........................

A2 A3 C2 C3

-------- --------

1

22201-ML4-610

2329019

DISK, CLUTCH FRICTION..........................

A2 A3 C2 C3

-------- --------

1

22201-377-000

0385971

DISK B, CLUTCH FRICTION ......................

B2 B3 D2 D3

-------- --------

1

22202-MAE-000

4516308

6

PLATE, CLUTCH ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

5

22321-HN0-670

6816144

7

PLATE, DRIVE ............................................

A2 B2 C2 D2

-------- --------

1

22350-HN5-670

6313258

PLATE, DRIVE ............................................

A3 B3 C3 D3

-------- --------

1

22350-HN5-M00

7083801

8

PLATE, CLUTCH PRESSURE....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

22351-HA7-670

2100691

9

PLATE, CLUTCH LIFTER ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

22366-HN0-670

6816169

10

COLLAR, CLUTCH LIFTER ........................

A2 B2 C2 D2

-------- --------

1

22367-HM7-000

4687166

COLLAR, CLUTCH LIFTER ........................

A3 B3 C3 D3

-------- --------

1

22367-HN0-670

6755540

11

SPRING, CLUTCH ......................................

A2 A3 C2 C3

-------- --------

4

22401-HN5-670

6373153

CLUTCH

1-14



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C7

HN44E0600

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-6

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

11

SPRING, CLUTCH ......................................

B2 B3 D2 D3

-------- --------

4

22401-HN5-A10

6313266

12

SPRING, JUDDER ......................................

B2 B3 D2 D3

-------- --------

1

22402-435-000

0788810

13

SPRING, CLUTCH DRIVE ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

22451-HN5-670

6313274

14

CLUTCH OUTER ........................................

A2 B2 C2 D2

-------- --------

1

22500-HN5-670

6313282

CLUTCH OUTER ........................................

A3 B3 C3 D3

-------- --------

1

22500-HN5-M00

7076409

15

WEIGHT SET, CLUTCH..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

22535-HN5-670

6313290

16

SPRING, CONE DISK ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

22714-HN5-670

6313308

17

GEAR, DRIVE..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23120-HN5-670

6313332

18

BUSH (22MM) ............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

23213-HA0-000

1820802

19

BOLT, HEX. (6X25) ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

90001-HN0-670

6779029

20

NUT, LOCK (20MM) ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90235-HM7-000

4713384

21

NUT, LOCK (18MM) ....................................

A2 B2 C2 D2

-------- --------

1

90236-HA0-000

2023638

NUT, LOCK (18MM) ....................................

A3 B3 C3 D3

-------- --------

1

90236-HN5-M00

7118425

22

WASHER (58X110X1.0)..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90406-HN5-670

6314694

23

WASHER (58X99X1.6)................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90407-HN5-670

6314702

24

WASHER, SPECIAL (18MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90432-MR1-000

2866382

25

WASHER, THRUST (27X40) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90457-HC4-000

2728723

26

WASHER, THRUST (22X45X0.8) ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90458-HN0-670

6816441

CLUTCH

MAY, 2002



2002 American Honda Motor Co., Inc.

1-15

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-6

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

27

WASHER, THRUST (20MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90459-KB4-670

1187772

28

CIRCLIP (7MM) ..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

90605-166-720

1478635

29

BEARING, BALL (6903) (KOYO) ................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91008-HC4-004

2728772

30

CLUTCH, ONE-WAY ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91101-HA0-004

4083051

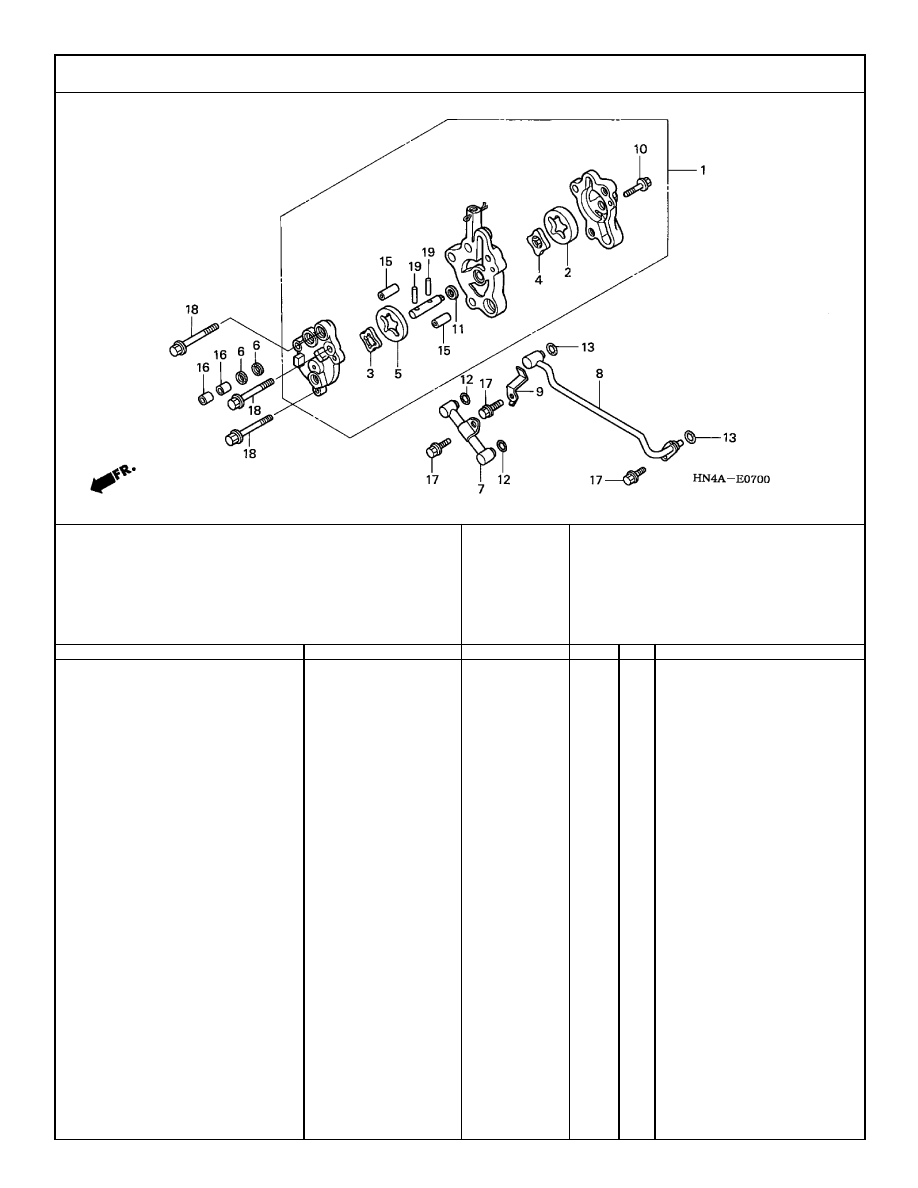

OIL PUMP

1-16



2002 American Honda Motor Co., Inc.

MAY, 2002

1-C8

HN4AE0700

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

E-7

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

PUMP ASSY., OIL ......................................

A2 B2 C2 D2

-------- --------

1

15100-HN5-670

6312946

PUMP ASSY., OIL ......................................

A3 B3 C3 D3

-------- --------

1

15100-HN5-M00

7075955

2

ROTOR (OUTER)........................................

A2 B2 C2 D2

-------- --------

1

15122-MG3-000

1443456

ROTOR B, OIL PUMP (OUTER) ................

A3 B3 C3 D3

-------- --------

1

15127-HN2-003

6433957

3

ROTOR B, OIL PUMP (INNER) ..................

A2 B2 C2 D2

-------- --------

1

15121-KCZ-000

6312961

ROTOR B, OIL PUMP (INNER) ..................

A3 B3 C3 D3

-------- --------

1

15121-HN5-M01

7075963

4

ROTOR (INNER) ........................................

A2 B2 C2 D2

-------- --------

1

15121-MG3-000

1443449

ROTOR B, OIL PUMP (INNER) ..................

A3 B3 C3 D3

-------- --------

1

15126-HN2-003

6433940

5

ROTOR B, OIL PUMP (OUTER) ................

A2 B2 C2 D2

-------- --------

1

15122-KCZ-000

6467286

ROTOR B, OIL PUMP (OUTER) ................

A3 B3 C3 D3

-------- --------

1

15122-HN5-M01

7075971

6

SEAL, RUBBER ..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

15152-HN5-671

6312987

7

PIPE A, OIL ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

15310-HN5-670

6313001

8

PIPE B, OIL ................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

15320-HN5-670

6313019

9

PLATE B, OIL PIPE FIXING........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

15325-HN5-670

6313027

10

BOLT, FLANGE (5X25) (CT200) ................

A2 B2 C2 D2

-------- --------

1

90014-KCZ-000

4774279

BOLT, FLANGE (5X25) ..............................

A3 B3 C3 D3

-------- --------

1

90014-HN5-M00

7076037

11

WASHER, THRUST (11MM) ......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90456-333-000

0440362

12

O-RING (11X1.9) (NOK)..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

91303-HA0-004

1842384
