14.6.4

Раствор силовых контактов не-

соответствующий допустимым значе-

ниям

ПКД—142

22—28

14.6.5

Смещение подвижных контак-

тов относительно неподвижных более

допустимого значения

ПКД—142

—

134

ПРИЛОЖЕНИЕ В

(обязательное)

Нормы значений сопротивления изоляции и испытательного напряжения при про-

верке электрической прочности электрических цепей и оборудования

электровозов 2ЭС6

Таблица В. 1

Наименование проверяемой

цепи и оборудования

Сопротивление

изоляции,

МОм,

не менее

Испытатель-

ное

напряжение,

1.Цепь: токоприемники, дроссели, разъеди-

нители (QS1), ограничители пере-

напряжений, кабели к быстродействующим

к выключателям ВАБ-55

(конденсаторы CI, С2, отсоединяются от

цепи со стороны высокого напряжения; -

добавочные резисторы R2 к датчикам на-

пряжения отсоединяются со стороны высо-

кого напряжения)

2,5

8000

2. Цепь: быстродействующие выключатели

ВАБ-55, реле дифференциальной защиты,

электропневматические контакторы, пус-

ковые резисторы, датчики напряжения и

шунты к ним

(панели с силовыми диодами VD3, VD4

должны быть зашунтированы)

1,5

6000

3. Цепь: тяговые двигатели (в холодном со-

стоянии), переключатели тяговых двигате-

лей (ПКД-142), электропневматические

контакторы, резисторы ослабления возбу-

ждения тяговых двигателей, датчики на-

1,5

6000

135

Наименование проверяемой

цепи и оборудования

Сопротивление

изоляции,

МОм,

не менее

Испытатель-

ное

напряжение,

пряжения и шунты к ним,

(панели с силовыми диодами должны быть

отсоединены со стороны высокого на-

пряжения)

4. Цепь: быстродействующий выключатель,

электромагнитные контакторы включения

вспомогательных цепей, шунтирующие ре-

зисторы.

(провода 062,819, идущие к счетчику элек-

троэнергии отсоединяется от остальных

проводов силовой цепи)

1,5

6000

5. Цепи управления и сигнализации

(электронные регуляторы напряжения и

другая электронная аппаратура отсоеди-

няются от испытываемых цепей; автомати-

ческие выключатели устанавливаются в от-

ключенное положение, диоды шунтируют-

ся)

0,5

1000

Сопротивление изоляции относительно кузова электровоза и испы-

тание электрической прочности изоляции повышенным напряжением произ-

водится только после подготовки цепей к измерениям и испытаниям.

Испытание изоляции повышенным напряжением производится после

положительных результатов измерения сопротивления изоляции.

За сопротивление изоляции принимается значение сопротивления

изоляции, измеренное через 60 с после приложения напряжения мегомметра.

Перед проверкой электрической прочности изоляции повышенным

136

напряжением кузова электровоза должны быть заземлены.

Указанные значения испытательного напряжения являются дейст-

вующими значениями переменного тока частотой 50 Гц. Продолжительность

приложения нормированного напряжения должна быть - 1 мин. Скорость

подъема напряжения до 1/3 нормированного значения может быть произ-

вольной. Далее напряжение должно подниматься плавно с такой скоростью,

чтобы был возможен визуальный отсчет по измерительному прибору и при

достижении нормированного значения поддерживаться неизменным. После

требуемой выдержки напряжение плавно снижается до 1/3 нормированного

или ниже и отключается.

При измерении электрического сопротивления изоляции все осталь-

ные цепи отсоединяются от испытываемых и заземляются, а электронные

блоки отключаются.

Измерение испытательного напряжения и сопротивления изоляции

производятся приборами класса точности не ниже 1,5.

Измерение сопротивления изоляции по пунктам 1-5 производится

мегомметром напряжением 2,5 кВ.

На всех аппаратах, прошедших ремонт со снятием с электровоза, и

устанавливаемых на электровоз новых электрических аппаратах должно быть

измерено сопротивление изоляции и произведена проверка ее электрической

прочности испытательным напряжением в соответствии с требованиями

ГОСТ 9219-88 «Аппараты электрические тяговые» или с требованиями чер-

тежей.

137

ПРИЛОЖЕНИЕ Г

(обязательное)

Перечень основной нормативной и технологической документации по ремонту

электровозов 2ЭС6.

Таблица Г. 1

№

п/п

Наименование

Обозначение

Федеральный закон. Технический регламент о требованиях

пожарной безопасности.

№123-Ф3 от

22.07.2008

Правила технической эксплуатации железных дорог Рос-

сийской Федерации

Приказ

Министерства

транспорта РФ

№ 286 от

21.12.2010 г.

Основные условия ремонта и модернизации тягового под-

вижного состава, узлов и агрегатов на ремонтных заводах

МПС России.

ЦТ-ЦТВР-409

20.12.96

Инструкция по техническому обслуживанию, ремонту и

испытанию тормозного оборудования локомотивов и мо-

торвагонного подвижного состава.

ЦТ-533 от

27.01.98

Колесные пары тягового подвижного состава железных

дорог колеи 1520 мм. Руководство по эксплуатации .

КМБШ.667120.

001РЭ

от 27.12.2005

Руководство по среднему и капитальному ремонту элек-

трических машин электровозов.

РД 103.11.320-

2004

с изменениями

по извещению

103.11.29-08

138

Инструкция по техническому обслуживанию, ремонту уз-

лов с подшипниками качения локомотивов и моторвагон-

ного подвижного состава.

ЦТ-330 от

11.06.95

Электровоз грузовой постоянного тока 2ЭС6 с коллектор-

ными тяговыми электродвигателями. Руководство по экс-

плуатации. Часть 7. Использование по назначению.

2ЭС6.00.000.00

РЭ7

Ком

ле

с дверей

ло

ом

ива

Руководство по эксплуата-

ФКГП.

297.00.00.000

РЭ

Инструкция по ремонту и обслуживания автосцепного уст-

ройства подвижного состава железных дорог.

Распоряжение

ОАО

«РЖД» 2745 от

28.12.10 г.

Локомотивы и моторвагонный подвижной состав. Инст-

рукция по применению смазочных материалов.

01ДК.421457.0

01 И 2006г

Правила надзора за воздушными резервуарами подвижного

состава железных дорог Российской Федерации.

ЦТ-ЦВ-ЦП-581

04.08.98

Инструкция по сварочным и наплавочным работам при

ремонте тепловозов, электровозов, электропоездов и ди-

зель поездов.

ЦТ-336

11.08.95

Положение о порядке пересылки локомотивов и мотор-

вагонного подвижного состава на инфраструктуре желез-

нодорожного транспорта ОАО «РЖД»

Распоряжение

№ 1873р от 26

августа 2011 г

Руководство по изготовлению и ремонту цилиндрических

пружин локомотивов.

РД103.11.896-

Инструкци по эксплуатации безмасляных компрессоров

серий КК и вакуумных насосов серий КV

9000-607-

38RU-1/01.11

139

Блок компоновочный тормозного оборудования 010-3 для

локомотивов грузового типа. Руководство по эксплуата-

ции.

010.00.000-3 РЭ

Кран вспомогательного тормоза локомотива с дистанцион-

ным управлением 224Д. Руководство по эксплуатации.

224Д.00.000 РЭ

Технологическая инструкция по нанесению и восстановле-

нию флуоресцирующего покрытия на лобовых частях ло-

комотивов.

ТИ-181

ПКБ ЦТ

13.03.73

Технологическая инструкция на формирование, проверку,

ремонт и эксплуатацию резинометаллических амортизато-

ров буксовых поводков локомотивов и электросекций.

ТИ-175

28.01.95

Инструкция по обкаточным испытаниям после заводского

ремонта электровозов.

РК 103.11.369-

2005г.

Инструкция по проверке локомотивной аппаратуры систе-

мы автоматического управления торможением поездов

САУТ-ЦМ/485.

96Ц.06.00.00

ТО

98Г.08.00.00

ТО

Кран машиниста с дистанционным управлением 130. Руко-

водство по эксплуатации.

130.00.000 РЭ

Инструкция по проверке комплексного локомотивного

устройства безопасности КЛУБ-У.

3691-600-00 РЭ

Клапан электропневматический экстренного торможения

для дистанционного управления 266-1. Руководство по

эксплуатации

266.000-1 РЭ

Руководство по среднему и капитальному ремонту тяговых

электрических двигателей ЭД153, ДТК-800КС, ДТК-

800К, ДТК-800А, ЭДП810, СТК-810

0.000 РК

140

Правила и нормы по оборудованию магистральных локо-

мотивов, электровозов и дизель поездов средствами радио-

связи и помехоподавляющими устройствами.

ЦШ-4783

22.12.89

Нормы пожарной безопасности. Пожарная техника, огне-

тушители. Требования к эксплуатации.

НПБ 166-97

Инструкция по обеспечению пожарной безопасности на

локомотивном и моторвагонном подвижном составе.

ЦТ-ЦУО-175

от 27.04.93

Общие технические требования к противопожарной защи-

те тягового подвижного состава.

ЦТ-6

от 20.12.95

Покрытия защитные и декоративные лакокрасочные локо-

мотивов при ремонте.

ОСТ.32.190-

2002

ГОСТ 31365

Правила техники безопасности и производственной сани-

тарии для окрасочных цехов и участков предприятий же-

лезнодорожного транспорта.

ЦТВР-4665

28.11.88

Правила пожарной безопасности на железнодорожном

транспорте.

ЦУО-112

11.11.92

Инструкция по неразрушающему контролю деталей и уз-

лов локомотивов и моторвагонного подвижного состава.

Магнитопорошковый метод.

ЦТт - 18/1

29.06.99

Инструкция по неразрушающему контролю узлов и дета-

лей локомотивов и моторвагонного подвижного состава.

Вихретоковый метод.

ЦТт – 18/2

24.12.99

Инструкция по ультразвуковому контролю деталей локо-

мотивов и вагонов электропоездов на базе программируе-

мого дефектоскопа УД2-102.

ЦТт-18/3

23.06.2000

Технологическая инструкция по упрочнению накатывани-

ем роликами осей колесных пар локомотивов и моторва-

гонного подвижного состава.

ТИ-32

ЦТ-ВНИИЖТ-

141

Руководство по техническому обслуживанию и ремонту

гидравлических и фрикционных гасителей колебаний ло-

комотивов .

ЦТтр-10

Проверка на влагонепроницаемость кузовов электровозов

и электросекций.

32 ЦТВР

103.593.87

1987 г.

Провода и кабели для подвижного состава рельсового

транспорта и троллейбусов. Технические условия.

ТУ 16.К71-291-

1999

ТУ 16.К71-370-

2007

Руководство по капитальному ремонту аппаратов автома-

тической локомотивной сигнализации непрерывного типа

(АЛСН)

РК 103.11.342-

2004

Межотраслевые правила по охране труда при эксплуатации

электроустановок. 2003г.

ПОТ РМ -

016.2001

РД 153-34.0-

03.150-00

Выключатель автоматический быстродействующий

ВАБ-55. Руководство по эксплуатации.

2БП.274.118 РЭ

Кабина электровоза 2ЭС6. Руководство по эксплуатации.

Часть 2. Пульт управления ПУ-УЛ 2ЭС6

ЮГИШ.667226

.001РЭ3

Телемеханическая система контроля бодрствования маши-

ниста ТСКБМ.

НКРМ 424313

003 РЭ

Типовое положение по организации работ по неразру-

шающему контролю на заводах Дирекции «Желдоррем-

маш».

РД-ЖДРМ-01-

от 29.08.2005

142

Стенд для проверки характеристик буксовых поводков ло-

комотивов. Руководство по эксплуатации.

№18.С.10.00.00

.000РЭ

от 14.03.2003г.

ВНИКТИ

Микропроцессорная система управления и диагностики

МПСУ и Д. Руководство по эксплуатации.

07Б.02.00.00

РЭ

Правила аттестации сварщиков и специалистов сварочного

производства.

ПБ 03-273-99

от 30.10.98г.

Инструкция по формированию, ремонту и содержанию ко-

лесных пар тягового подвижного состава железных дорог

колеи 1520 мм. Изменения и дополнения в инструкцию.

ЦТ-329

от 14.06.95

К-2273У от

23.08.00

Комплект преобразователя собственных нужд ПСН.

Руководство по эксплуатации

ЮГИШ

565215.003 РЭ

Технологическая инструкция на сушку, пропитку, компа-

ундировку, окраску обмоток электрических машин элек-

тровозов.

ТИ 103.11442-

2006

ПКТБл

Технологическая инструкция на изолировку, пропитку, ок-

раску и сушку электрических машин с системой изоляции

класса нагревостойкости Н.

ТИ 103.11483-

2007

ПКТБл

Технологическая инструкция на изолировку, пропитку, ок-

раску и сушку электрических машин с системой изоляции

класса нагревостойкости F.

ТИ 103.11484-

2007

ПКТБл

Технологическая инструкция по ремонту изделий из рези-

ны переходных площадок.

ЦМВ—104—

24.25102.00008

Агрегат компрессорный ВВ-3,5/10. Руководство по экс-

плуатации

339.00.00.

00-00РЭ

Габариты приближения строений и подвижного состава

железных дорог колеи 1520(1524) мм.

ГОСТ 9238—

143

Межотраслевые правила охраны труда при окрасочных ра-

ботах.

ПОТ-РМ-017-

2001

ССБТ. Оборудование производственное. Общие требова-

ния безопасности.

ГОСТ 12.2.003-

Система стандартов безопасности труда. Испытания и

измерения электрические. Общие требования безопасно-

сти.

ГОСТ 12.3.019

Система автоматического пожаротушения САП1 ЭП «Ра-

дуга – 5м. руководство по эксплуатации»

САП1 ЭТ.000

РЭ

ССБТ. Работы погрузочно-разгрузочные. Общие

требования безопасности» .

ГОСТ12.3.009-

ССБТ. Процессы перемещения грузов на

предприятиях. Общие требования безопасности ГОСТ

ССБТ.

ГОСТ 12.3.020-

Система стандартов

безопасности труда. Работы окрасочные. Общие требова-

ния безопасности.

ГОСТ 12.3.005-

Система технического обслуживания и ремонта техники.

Термины и определения.

ГОСТ 18322-78

Электровозы. Монтаж электрических проводов, кабелей и

шин. Общие технические требования.

ОСТ

16.0.801.066-83

Контроль неразрушающий. Магнитопорошковый метод.

ГОСТ 21105-87

Гидравлические масла АУ.

АУ ТУ

38.1011232

Смазка пластинчатая Буксол. Технические условия.

ТУ 0254-107-

01124328-01

144

Подшипники шарнирные с одним или двумя радиальными

разъемами наружного кольца.

ТУ 4649-020-

05808824-2005

Система стандартов по вибрации. Машины электрические

вращающиеся. Методы оценки вибрации.

ГОСТ 12379-75

Инструкцией по подготовке к работе и техническому об-

служиванию электровозов в зимних условиях.

ЦТ-814

Временные инструктивные указания по обслуживанию и

ремонту узлов с подшипниками качения дизелей и вспомо-

гательного оборудования тягового подвижного состава

ЦТтеп—87/11

Аппараты электрические тяговые. Общие технические тре-

бования

ГОСТ 9219-88

Покрытия лакокрасочные электровозов и тепловозов маги-

стральных железных дорог колеи 1520 мм

ГОСТ 31365-

2008

ЕСТД Общие правила отражения и оформления требова-

ний безопасности труда в технологической документации

ГОСТ 31120-83

Технологическая инструкция по очистке от загрязнений и

нанесению защитного электроизоляционного покрытия на

поверхности стеклопластиковых изоляторов при ремонте

ЭПС

ТИ 237

«О переходе ОАО «РЖД» на международную систему

единиц (СИ) в соответствии с требованиями «Положения о

единицах величин, допускаемых к применению в Россий-

ской Федерации»

Распоряжение

от 7-го октября

2010 г. №2099р

Техническое описание и инструкция по эксплуатации

395.000ТО

145

Комплект документов на типовой технологический про-

цесс ремонта электропневматического клапана типа ЭПК-

150

103.02100000.0

0020Р

Инструкция по ремонту тормозного оборудования вагонов ЦВ-ЦЛ-945 от

27 июня 2003

года

Техническое описание и инструкция по эксплуатации

418.000ТО

Техническое описание и руководство по эксплуатации

367А.000ТО

Паспорт

367А.000ПС

Манометры, вакуумметры, мановакуумметры, напороме-

ры, тягомеры и тягонапоромеры. Общие технические усло-

вия

ГОСТ 2405-88

Сплавы медно-фосфористые

ГОСТ 4515-93

Цвета сигнальные, знаки безопасности и разметка сигналь-

ная

ГОСТ

Р12.4.026-2001

Входной контроль продукции. Основные приложения.

ГОСТ 24297-87

Тифоны и свистки сигнальные. Общие технические усло-

вия

ГОСТ 28466-90

Кольца резиновые уплотнительные круглого сечения для

гидравлических и пневматических устройств

ГОСТ 18829-73

Локомотивы, моторвагонный и специальный подвижной

состав железных дорог. Кресло машиниста. Нормы безо-

пасности

НБ ЖТ ЦТ-ЦП

053-2001

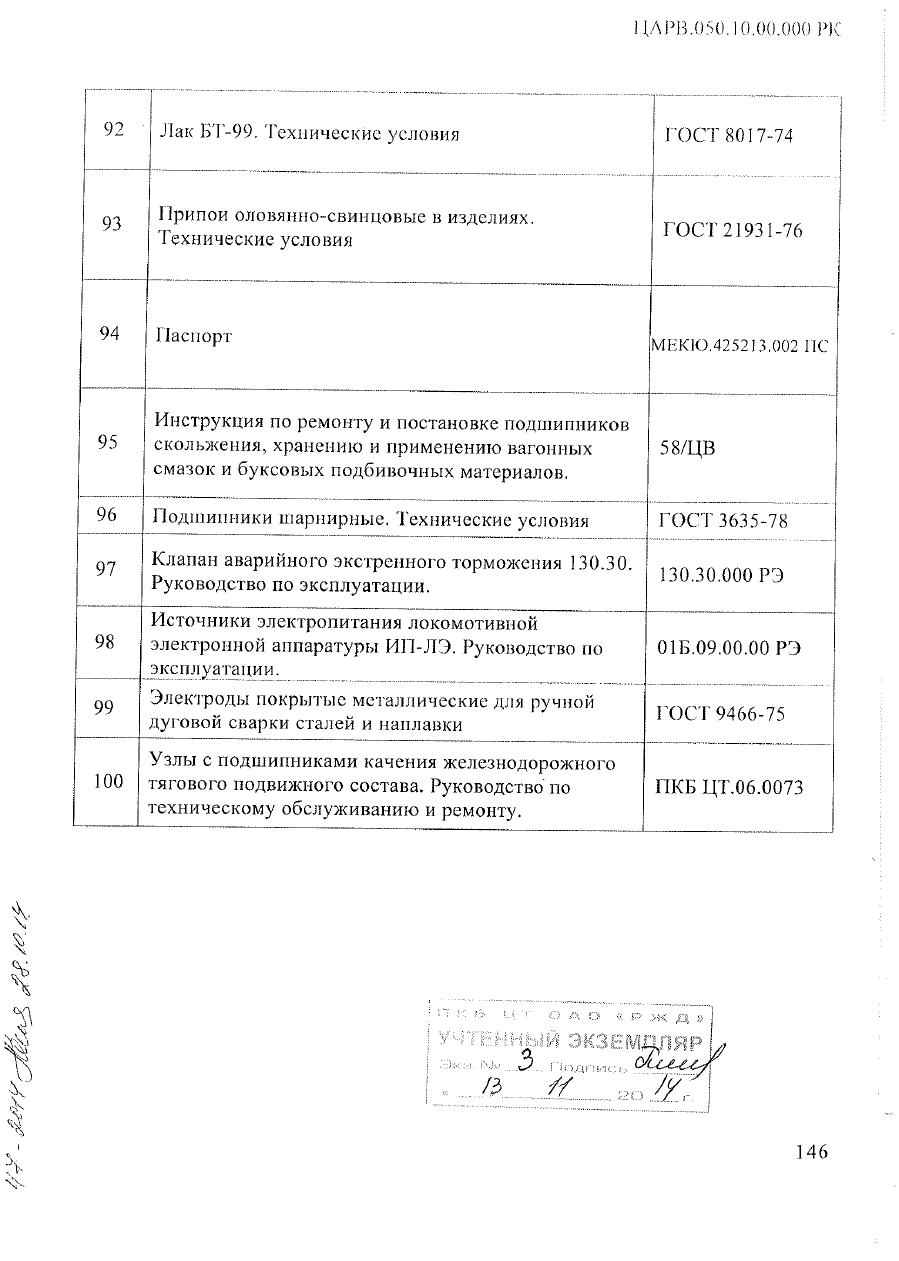

147

ПРИЛОЖЕНИЕ Д

(обязательное)

Перечень деталей электровозов 2ЭС6 подлежащих неразрушающему методу

контроля, и периодичность его выполнения

Таблица Д. 1

Наименование деталей

Сроки производства магнит-
ного и ультразвукового кон-
троля

Вид контроля

1. Детали тормозной рычажной
передачи: поводки, подвески,
вилки, поперечины, тяги, рыча-
ги, оси, чека, балансиры, валики.

Через 210 тыс. км и во всех
случаях постановки этих
деталей

МПК или

ВТК

2. Детали автосцепного уст-
ройства: балочка центрирующая,
хомут тяговый, клин тягового
хомута, болты, подвеска маятни-
ковая, автосцепка.

При  полном  освидетельст-
вовании  и  во  всех  случаях
постановки  указанных  де-
талей

МПК или

ВТК

Детали

буксового

под-

вешивания:

пружины,

чаши

верхние и нижние, шайбы

Через 210 тыс. км и во всех
случаях постановки этих
деталей

МПК

4. Буксовые поводки в средней
части

Через 210 тыс. км и во всех
случаях постановки этих
деталей

МПК или

ВТК

5. Подвески тяговых двигателей

Через 210 тыс. км и во всех
случаях постановки этих
деталей

МПК или

ВТК

6. Валики буксовых поводков и
подвесок тяговых двигателей

Через 210 тыс. км и во всех
случаях постановки этих
деталей

МПК или

ВТК

Рама тележки

а) сварные швы в местах соедине-
ния боковин, средних и концевых
балок, в местах крепления крон-
штейнов, опор;
б) кронштейны:
тягового устройства, тормозной
системы, буксовые, ручного
тормоза.

При среднем и капитальном
ремонтах

ВТК, УЗК

148

8. Оси колесных пар:
а) Буксовые шейки и предпод-
ступичные части оси
б) Средняя часть оси, подсту-
пичные шейки, буксовые шейки и
предподступичные части оси

При каждой полной ревизии
роликовых букс
При освидетельствовании ко-
лесных пар

МПК,

УЗК,

МПК

9. Колесный центр

При всех видах освидетель-
ствования колесных пар

МПК, УЗК

10.

Зубья зубчатых колес

При полном освидетельство-
вании колесных пар и всех
случаях ремонта зубчатой пе-
редачи с выкаткой колесной
пары

МПК

11.

Зубья шестерен

При вcex случаях ремонта
зубчатой передачи с выкаткой
колесных пар из-под электро-
воза

МПК

12.

Наклонная тяга

При всех случаях ремонта уз-
ла

МПК, УЗК

13.

Рама кузова:

сварные швы соединения попереч-
ных брусьев с боковинами и крон-
штейнами

При среднем и капитальном
ремонтах

ВТК, УЗК

Примечание: УЗК - ультразвуковой НК
МПК - магнитопорошковый метод НК
ВТК - вихретоковый НК

Электровоз 2ЭС6. Руководство по среднему и капитальному ремонту - часть 9
