Тепловоз ТЭП70 БС. Руководство по эксплуатации - часть 5



67

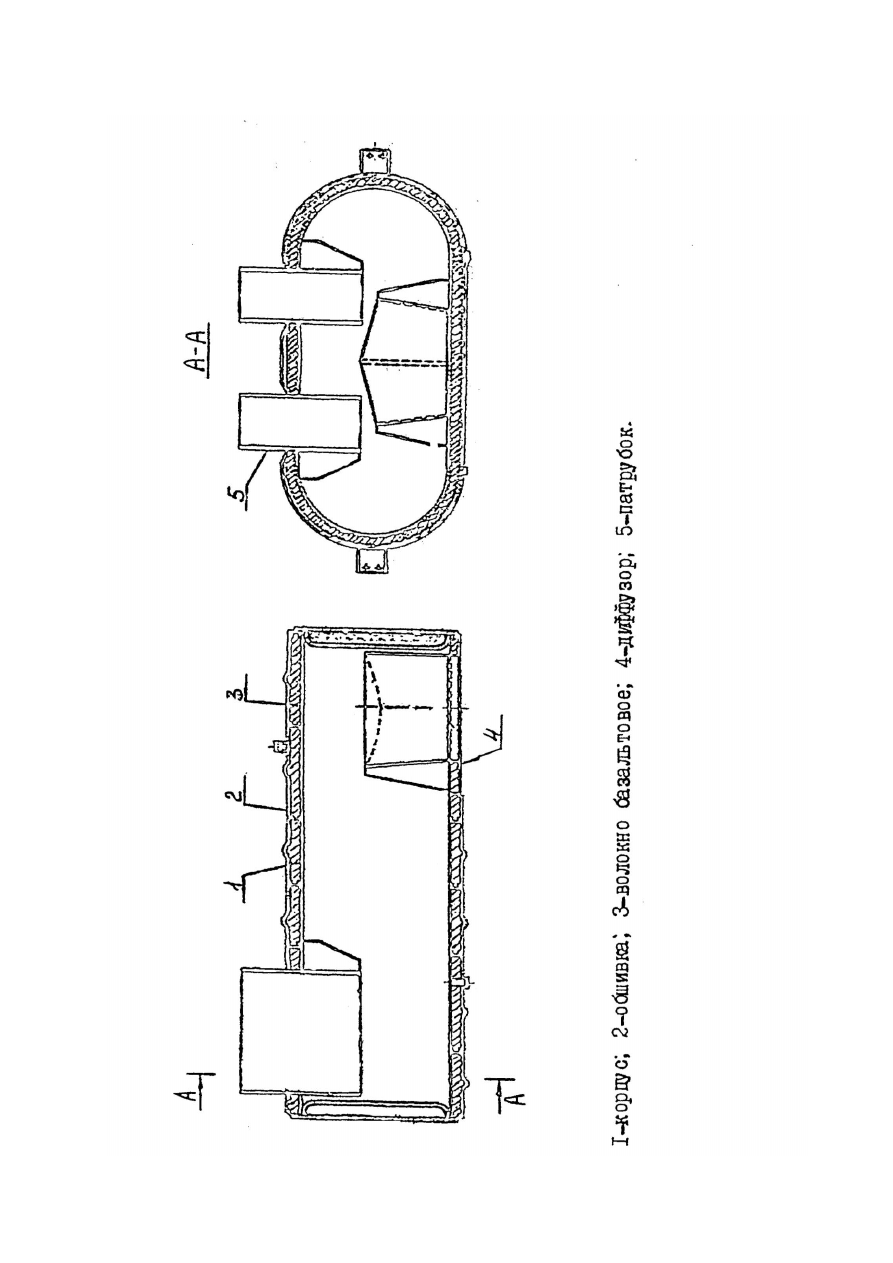

Р

ис

ун

ок

 25

–

Глуши

те

ль

 вы

хлоп

а ди

зе

ля



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

68

68

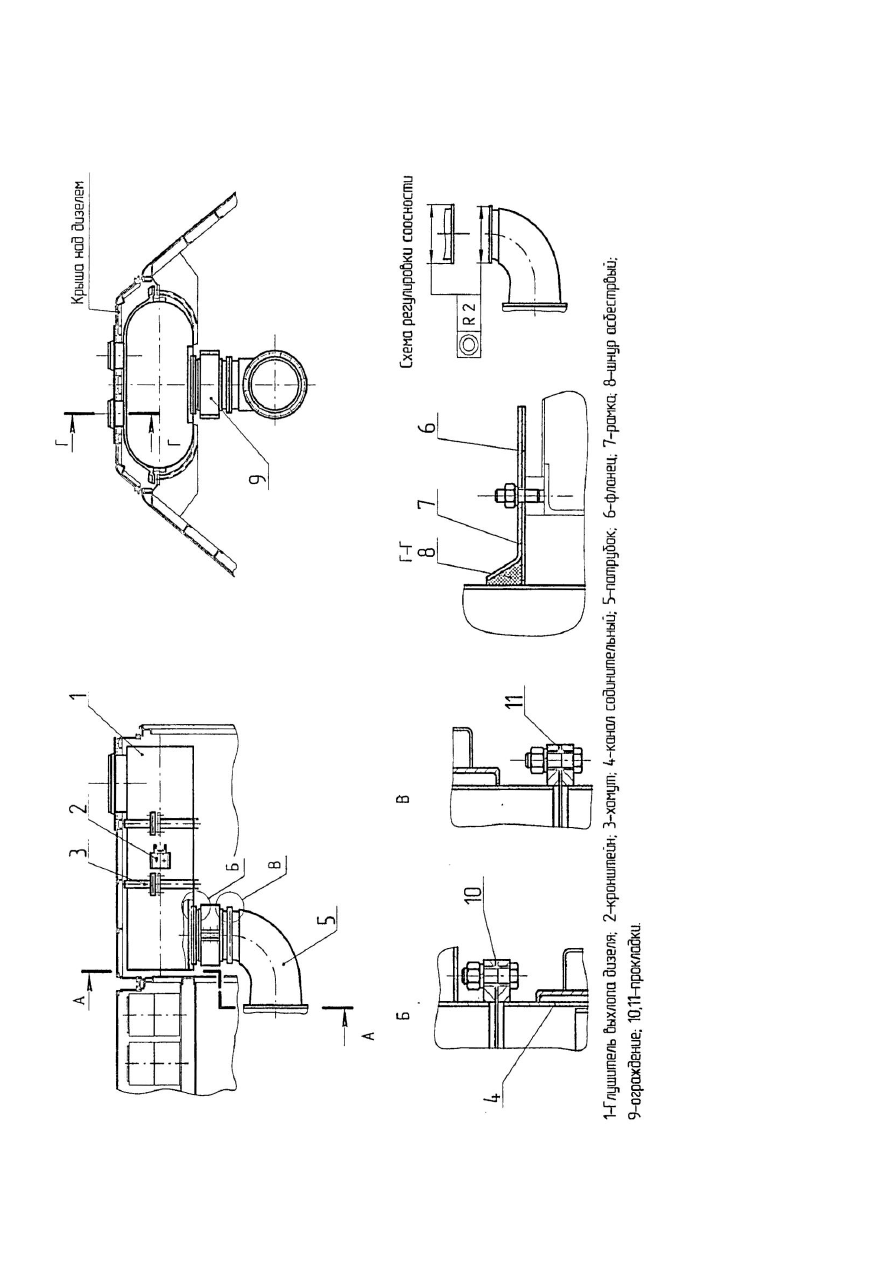

Р

ис

ун

ок

 26

–

Установк

а глуши

те

ля выхлоп

а ди

зе

ля





69



Глушитель выхлопа дизеля оборудован устройством дымоудаления рис.26а для

предотвращения попадания продуктов сгорания топлива в системы охлаждения и

воздухоочистки тепловоза, кабины машиниста и окна вагонов.

Устройство дымоудаления представляет собой свободно поворачивающиеся

створки установленные в выхлопных патрубках глушителя. На каждой створке жестко

установлены симметричные планки 5,6. К планкам прикреплены шарнирные тяги 2,

передающие усилие через разноплечие рычаги 3,4 на возвращающие цилиндры 1.

Устройство работает следующим образом:

Выхлопные газы давят на створку. Давление газов уравновешивается массой

створки и усилием пружины, установленной в цилиндре. По мере роста нагрузки и

взрастании силы давления газов створки открываются, тем самым поддерживая

необходимую скорость выхлопных газов.

Основным рабочим органом устройства является возвращающий цилиндр

(рис.26б). Главным составляющим этого узла являются: цилиндр 4, крышка 5, фланец 3,

шток 6, пружина 8, демпфер 9. Шток 6 движется в цилиндре 4, сжимая пружину 8. Для

регулировки длины штока служит навинчиваемый наконечник 7.

Усилие от цилиндра передается рычагом (рис. 26в), одно плечо которого длиннее

другого в два раза. Рычаг 1 свободно вращается вокруг стойки 3 на подшипнике 5.

Рычаг 1 соединяется со створкой посредством шарнирной тяги (рис. 26г).

Шарниры 1 могут поворачиваться в пяте 4 и подшипнике 5 на угол ± 15 ºС. Люфт в

шаровом соединении (0,1…0,2 мм) регулируется поворотом гайки 2 и фиксируется

шплинтом 7.











ТЕХНИЧЕСКОЕ ОПИСАНИЕ

70

70





1

-Ци

ли

ндр; 2

-Тяга

; 3,4

-рыч

аг; 5,6

-п

ла

нк

а; 7

-п

ла

ти

к; 8

-с

той

ка

; 9

-ша

йба

; 10

-к

оль

цо у

плот

ни

те

ль

ное

; 11

-к

ре

пе

жн

ые

 элем

ен

ты

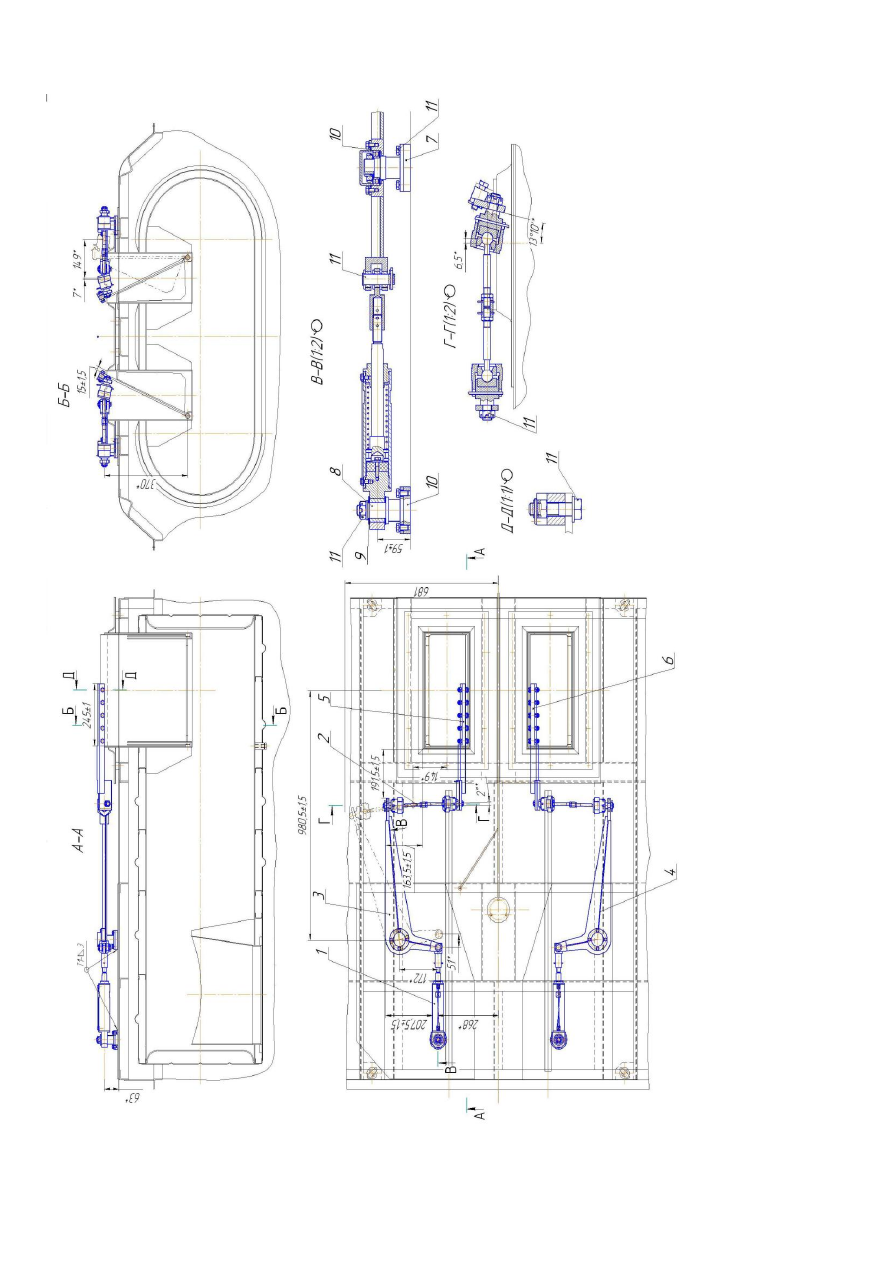

Р

ис

ун

ок

 26а

 -

Установк

а ус

трой

ст

ва

 дым

оуда

ле

ни

я



71



1

-втулк

а; 2

-втулк

а; 3

-фл

ан

ец

; 4

-ц

ил

ин

др

; 5

-к

рышка; 6

-шт

ок

; 7

-н

ак

он

еч

ни

к; 8

-п

руж

ин

а; 9

-де

м

пфер;

10

-к

ре

пе

жн

ые

 элем

ен

ты; 11

-

проволок

а

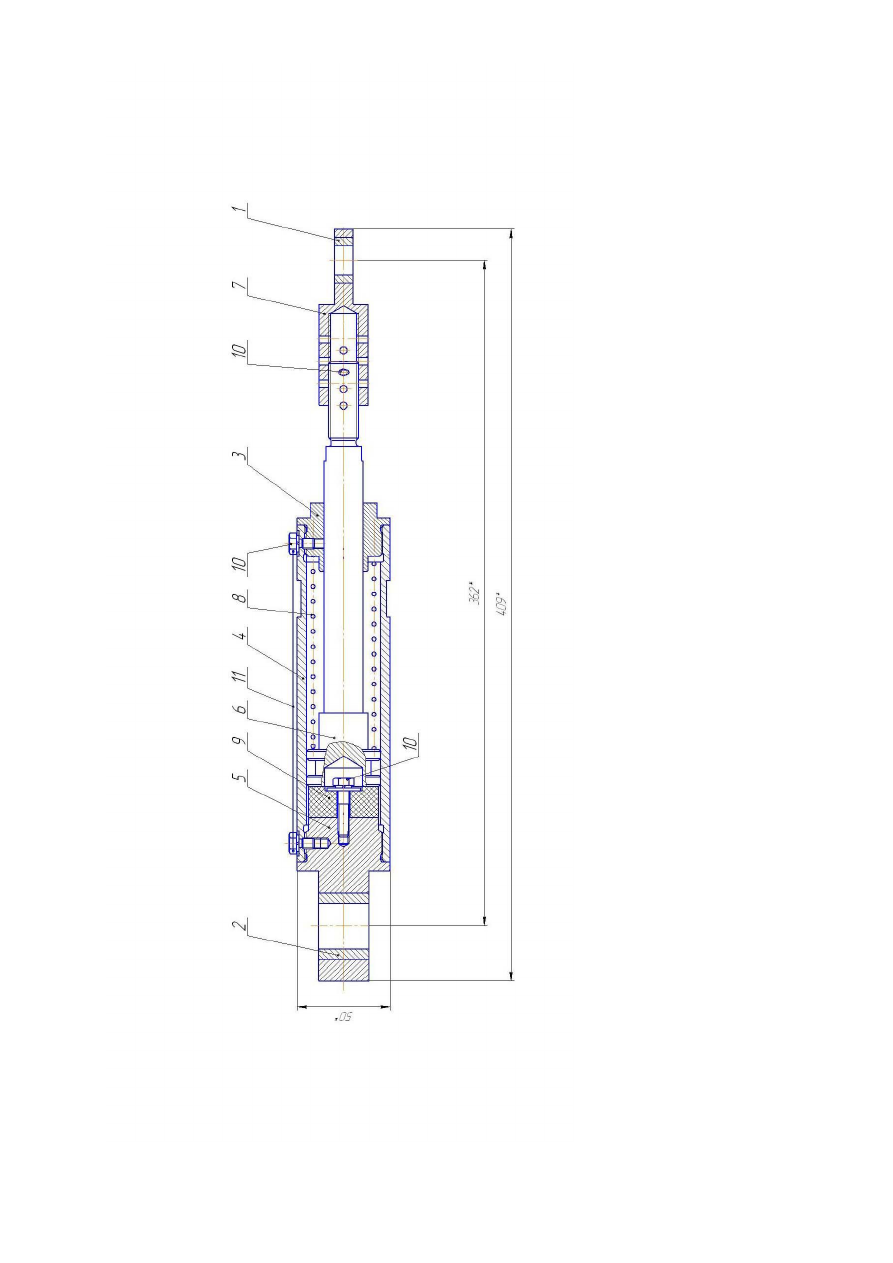

Р

ис

ун

ок

26б

-

Ци

ли

ндр



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

72

72





1

-рыч

аг; 2

-втулк

а; 3

-с

той

ка

; 4

-к

рышка; 5

-п

од

ши

пн

ик

; 6

-к

ре

пе

жн

ые

 элем

ен

ты

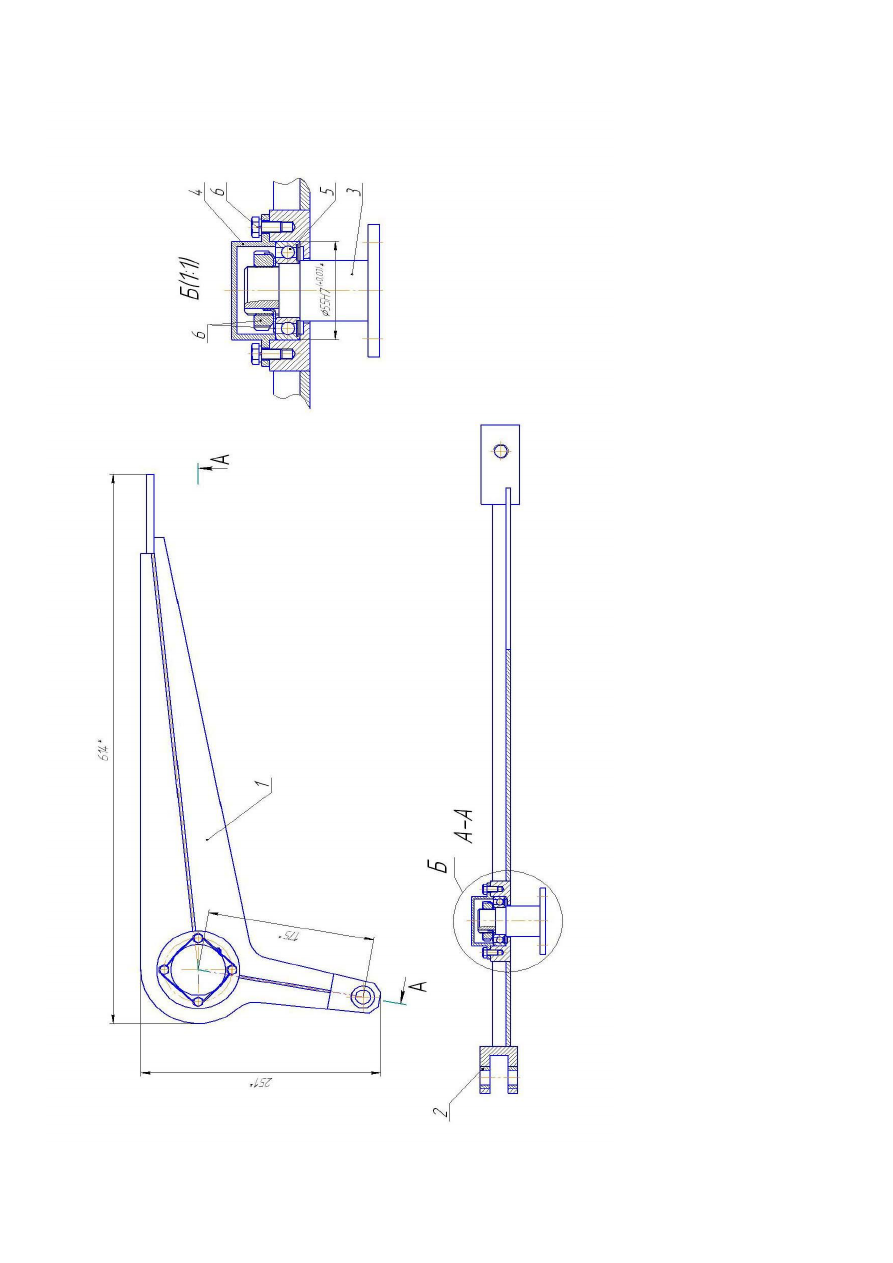

Р

ис

ун

ок

 26в

-

Р

ыч

аг





73





1

-ша

рн

ин

; 2

-га

йк

а; 3

-ви

нт

; 4

-п

ят

а; 5

-п

одши

пн

ик

; 6

-втулк

а; 7

-к

ре

пе

жн

ые

 элем

ен

ты

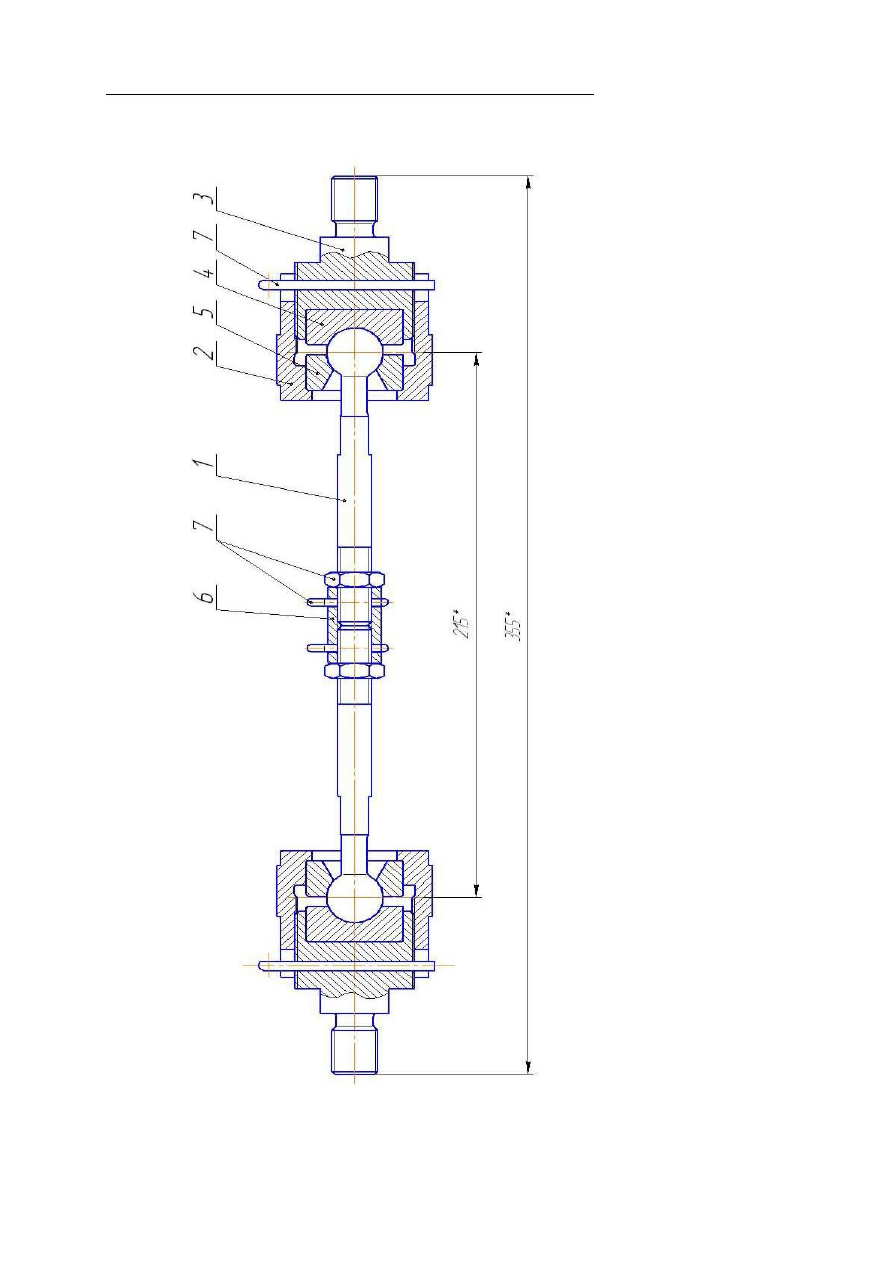

Р

ис

ун

ок

 26г

-

Тяга



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

74

74



4.7.Приводы вспомогательных механизмов.

4.7.1.Привод тормозного компрессора.

Привод тормозного компрессора 1 (рис.27) осуществляется от электродвигателя 2

посредством втулочно-пальцевой муфты 3, состоящей из полумуфт 4 и 5. Упругими

элементами втулочно-пальцевой муфты 3 являются резиновые втулки 6.

4.7.2. Привод гидронасосов.

Привод гидронасосов 7 ( рис. 28) осуществляется от вала дизеля посредством

валопровода 2 и редуктора гидронасосов 1.

4.7.2.1.Конструктивные особенности валопровода.

Напрессованный на вал дизеля фланец 10 (рис .29) соединен с шлицевым валом 9

посредством двадцати двух упругих дисков 5 толщиной 0,5 мм. Аналогично соединен

фланец 1, напрессованный на вал редуктора гидронасосов, с валом 6.Фланцы 1, 10, вал

шлицевый 9,  упругие диски 5 и вал 6 соединены болтами 8 с натягом 0,01 мм.

Полость “А” заполняется смазкой “Буксол” через пресс-масленку 15.

4.7.2.2.Конструктивные особенности редуктора гидронасосов.

Крутящий момент от валопровода 2 ( см.рис. 28) к гидронасосам 7 передается

посредством вала 25 (рис. 30), шестерни 21 и шестерен 6, насаженных на валы

гидронасосов.

Корпус 5 редуктора гидронасосов литой, имеет горизонтальный разъем, проходящий

через центр расточки под подшипниковые стаканы вала 25. В нижней части корпуса 5

выполнены расточки под установку гидронасосов. Верхняя часть корпуса и нижняя часть

корпуса соединяются между собой болтами 1, два конических штифта 3 фиксируют их

взаимное положение. Для обеспечения уплотнения разъема установку верхней части

корпуса 5 производят на герметизирующую пасту. Вал 25 вращается с частотой коленчатого

вала дизеля в двух роликоподшипниках 14. Осевую нагрузку воспринимает

шарикоподшипник 15. Полость редуктора гидронасосов сообщается с атмосферой

посредством сапуна 20. Со стороны привода редуктора гидронасосов на нижней части

корпуса 5 смонтирован откачивающий масляный насос 10, приводимый от вала гидронасоса

через поводок 28. Масляный насос 10 лопастного   типа, производительностью не менее

8 л/мин.

Смазка редуктора принудительная ( от системы дизеля ). На трубопроводе 3

(см. рис. 28), подводящем масло от дизеля, установлен перепускной клапан 8,

отрегулированный на 1 кгс/см

2

, препятствующий поступлению масла в редуктор при

прокачке масляной системы дизеля перед его пуском.



75





1

-к

ом

пре

сс

ор т

орм

оз

ной

; 2

-элект

родви

га

те

ль

; 3

-м

уфт

а втулочн

о-

па

ль

це

ва

я; 4,5

-п

олумуфт

ы; 6

-втулк

а ре

зи

нова

я.

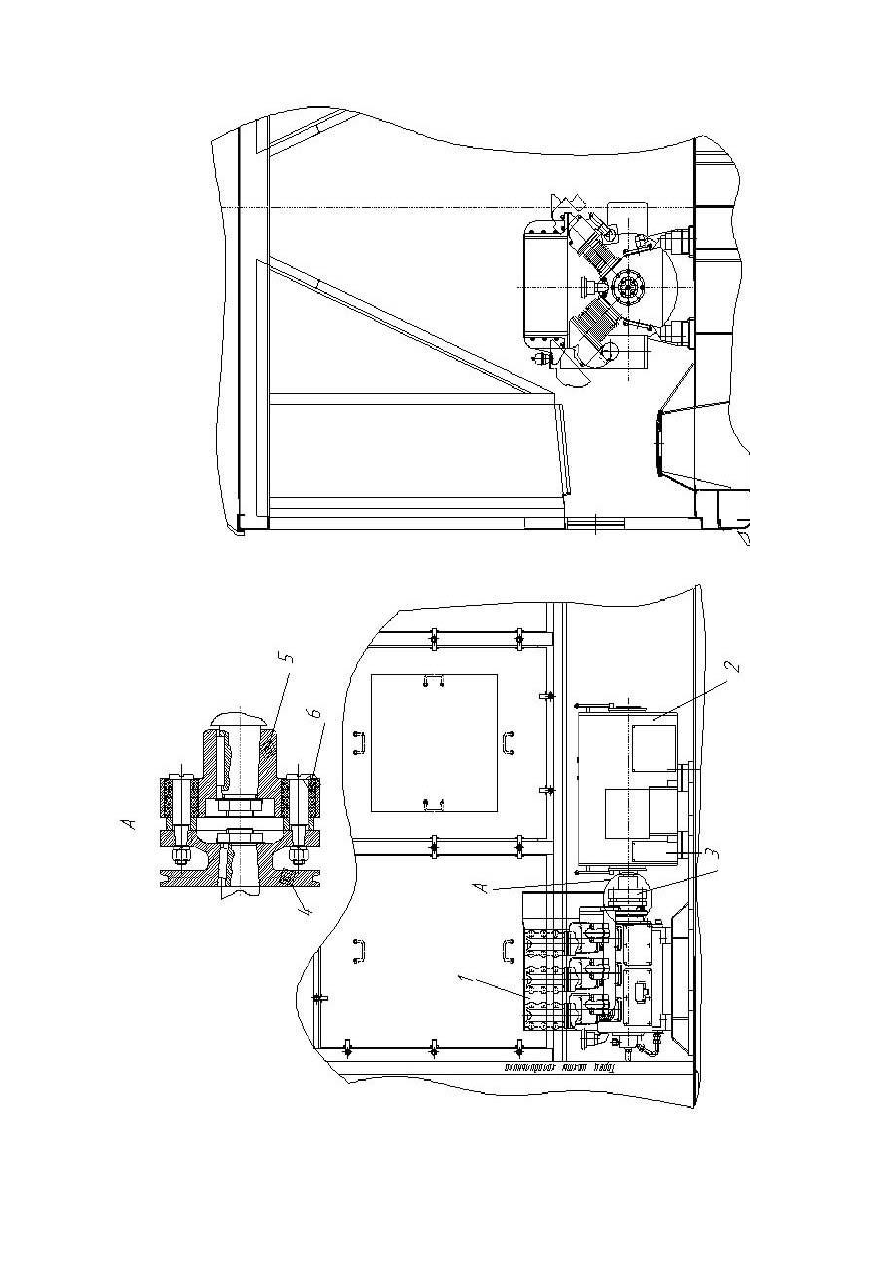

Р

ис

ун

ок

 27

–

Мо

нт

аж к

ом

пре

сс

ора

 и

 элект

родви

га

те

ля



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

76

76

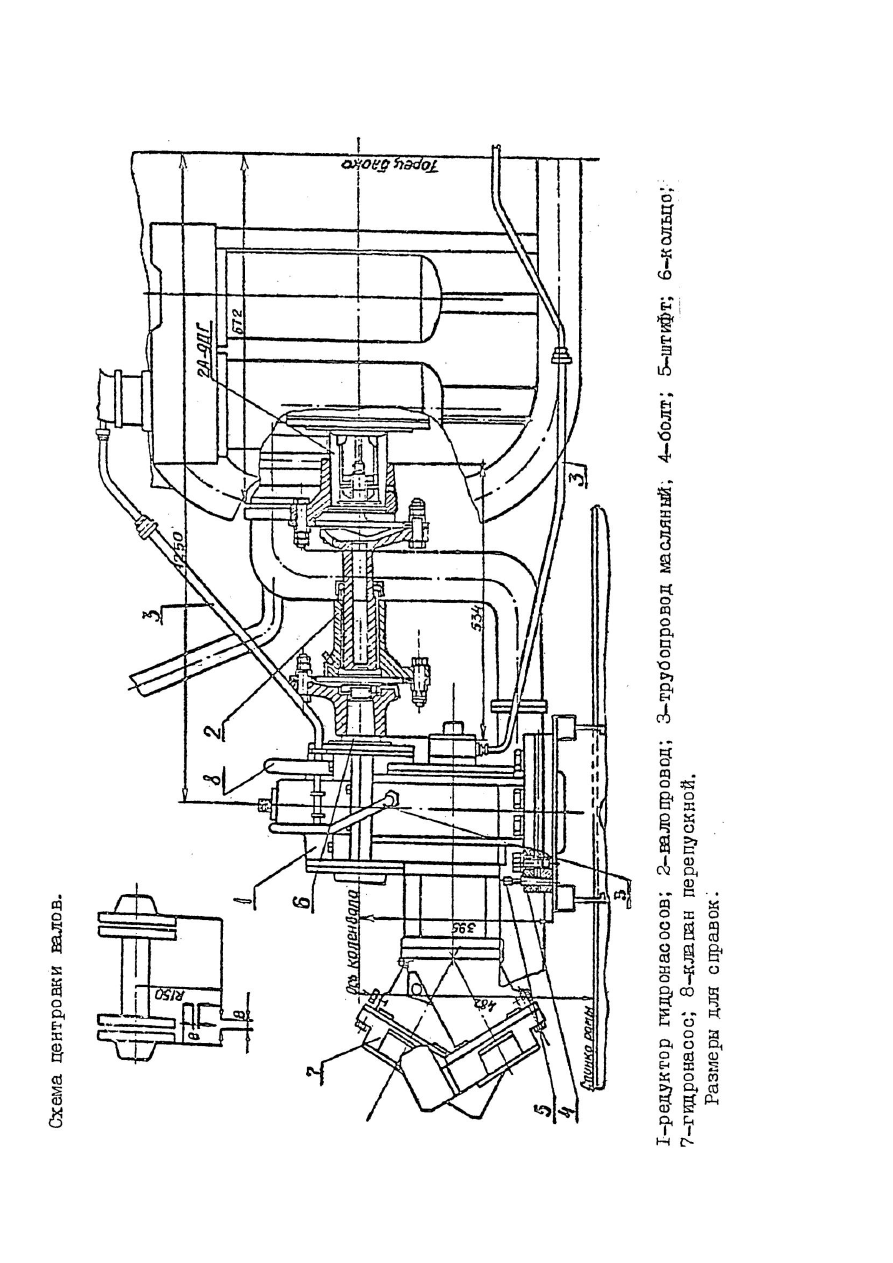

Р

ис

ун

ок

 28

–

Установк

а ре

дук

тора

 ги

дрон

ас

ос

ов





77

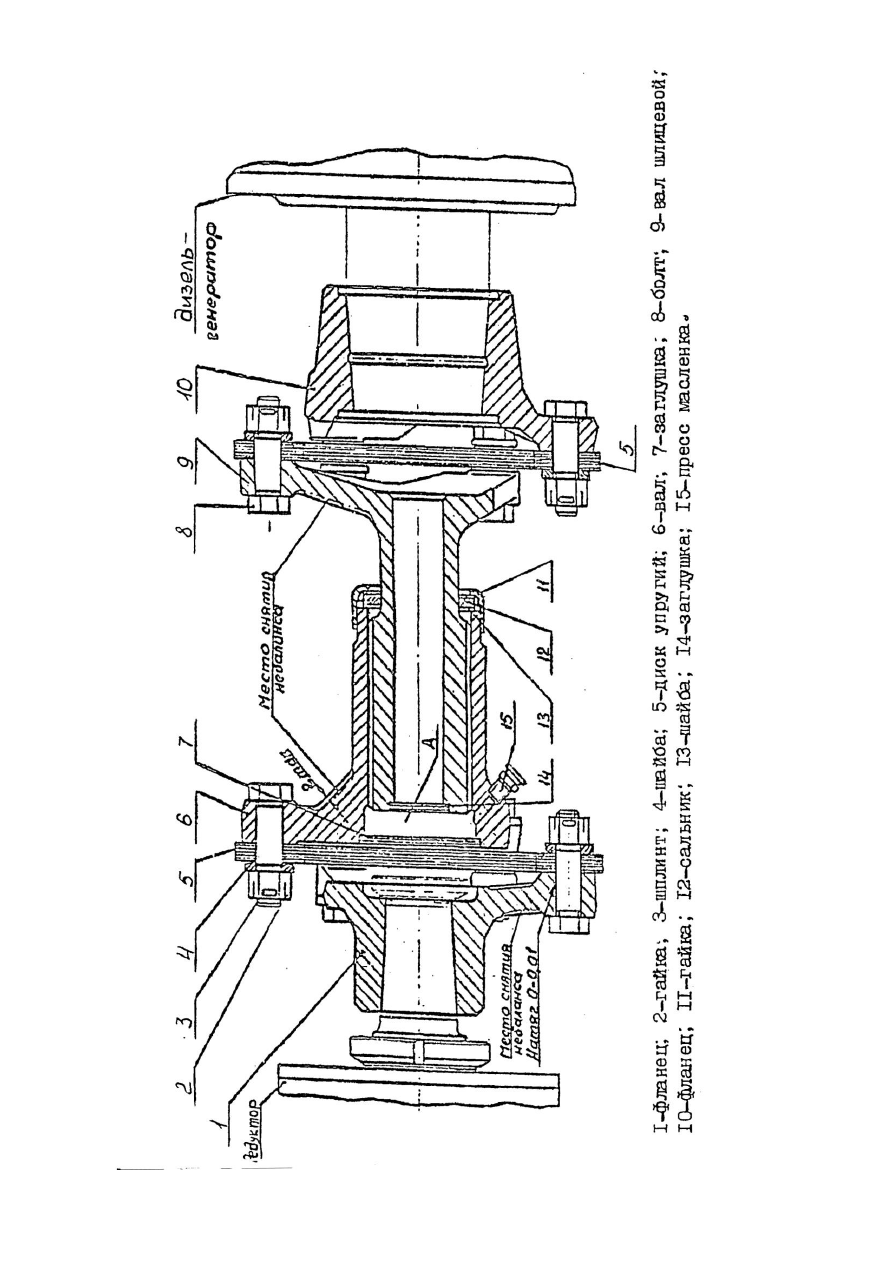

Р

ис

ун

ок

 29

-

В

ало

провод



ТЕХНИЧЕСКОЕ ОПИСАНИЕ

78

78

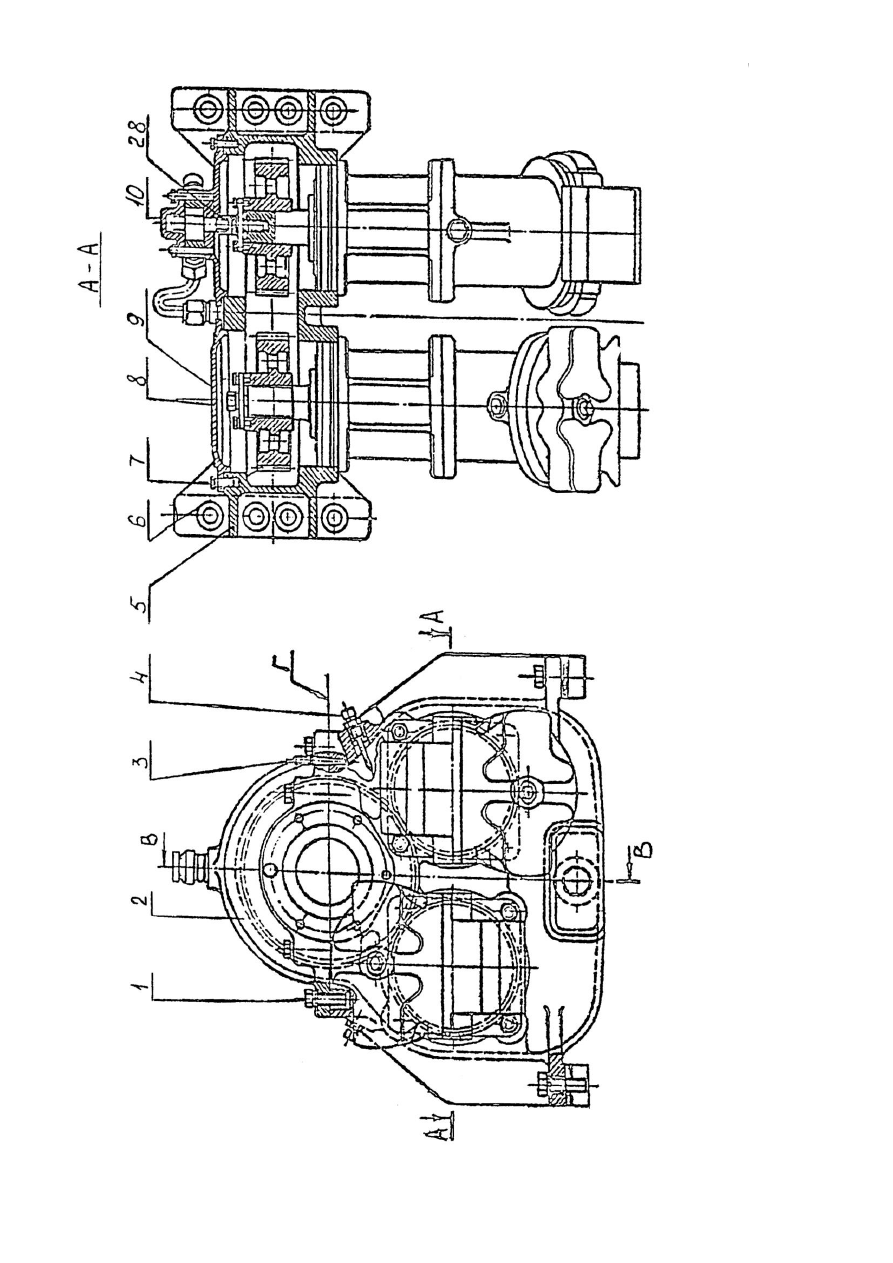

Р

ис

ун

ок

 30

–

Р

едук

тор

ги

дрон

ас

ос

ов (

На

 2

-х ли

ст

ах. Ли

ст

 1)





79

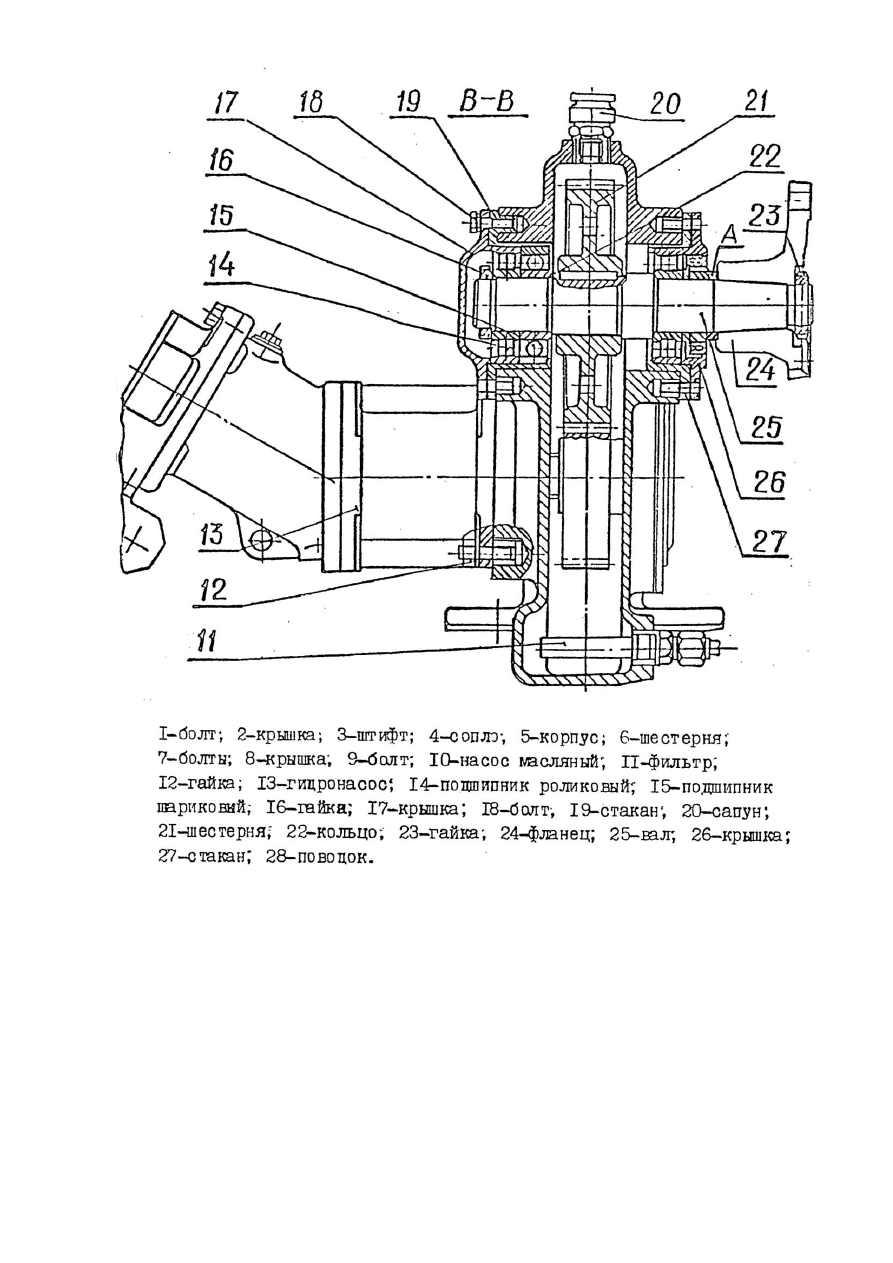

Рисунок 30 – Редуктор гидронасосов (Лист 2)





4.7.3.Привод вентилятора ЦВС.

Привод вентилятора ЦВС 1 (рис. 31) осуществляется от вала тягового генератора

посредством эластичной муфты 2.

Конструкция эластичной муфты показана на рис. 32

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

80

80

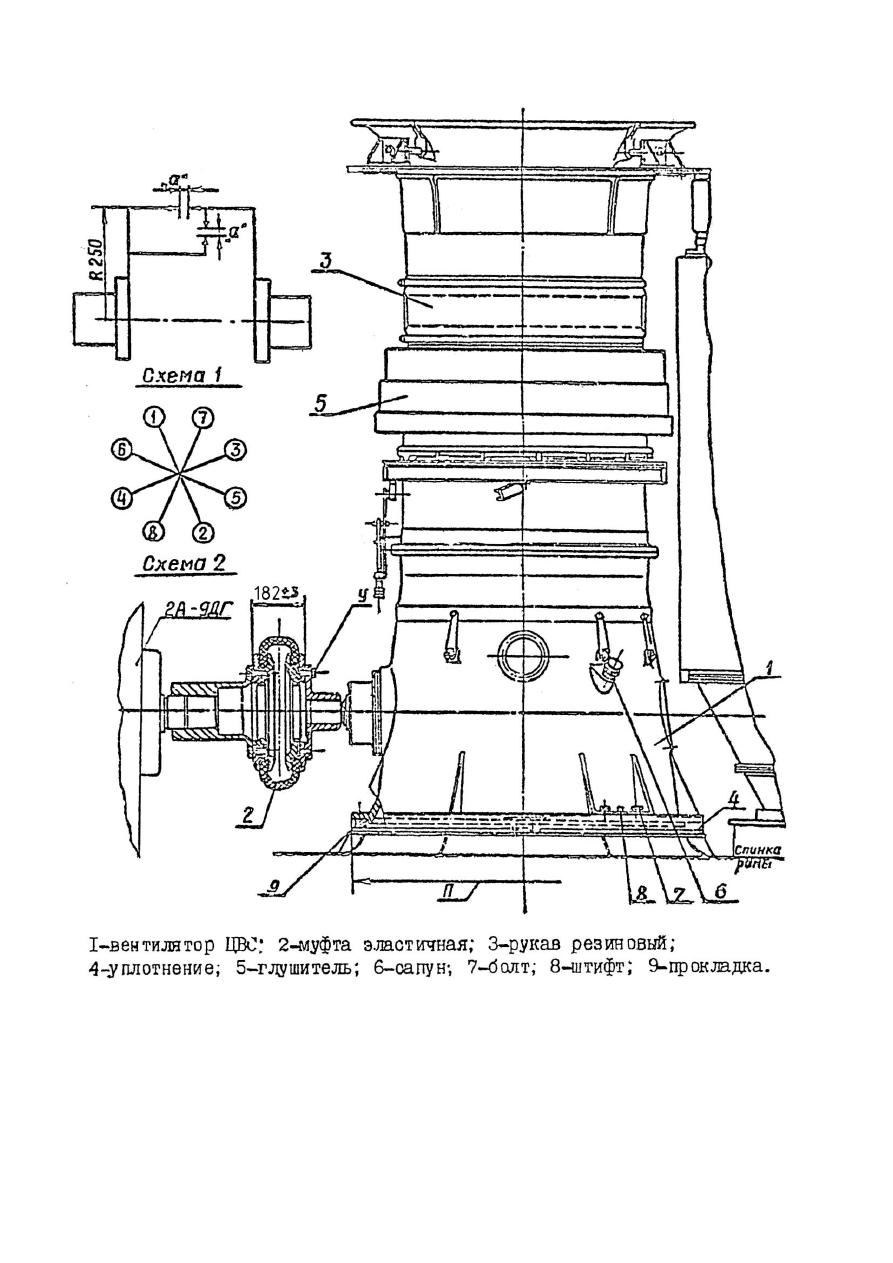

Рисунок 31 – Установка вентилятора ЦВС





81



1

8

2

±

3

3

5

5

*

С

х

е

м

а    з

а

т

я

ж

к

и

б

о

л

т

о

в

1

4

1

0

8

6

2

9

3

7

5

А

Б

Б

З



5




2




5




*





1



5



-    5



4



0



±



5



8



0



±



5



2





±





1





Б

-

Б

(

1

:

1

)

г

1





8





Е









А

1

3

2

5

4

6

7



Рисунок 32 - Муфта эластичная



Упругим элементом эластичной муфты является резинокордный элемент 1.

Резинокордный элемент 1 с каждой стороны зажат фланцем 2 и кольцом 3, соединенных

между собой болтами 4. Внутренние кольца 3 эластичной муфты состоят из двух половин и

центрируются по проточке в наружних фланцах. Взаимное положение фланцев 2, 5, 6 и

кольца 3 фиксируется двумя парами конических штифтов 7.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

82

82



4.8.Тормозной компрессор.

Компрессор ПК-5,25А двухступенчатый, шестицилиндровый с V-образным

расположением цилиндров и воздушным охлаждением. Рабочее давление

7,5   0,2 - 9   0,2 кгс/см

2

.

Корпус литой, чугунный с четырьмя лапами для крепления к раме тепловоза.

К корпусу шпильками прикреплены шесть оребренных чугунных цилиндров по три с

каждой стороны с углом развала 90  .

Поршни цилиндров первой ступени - алюминиевые, второй - чугунные. На каждом

поршне установлены по четыре поршневых кольца, два верхние - компрессионные,

два нижние - маслосъемные.

К верхним фланцам цилиндров на шпильках крепятся клапанные коробки.

Внутренняя полость каждой коробки разделена на две части: в одной установлен

нагнетательный клапан, а в другой - всасывающий.

После сжатия в цилиндрах первой ступени, воздух охлаждается в промежуточном

холодильнике трубчатого типа.

Система смазки компрессора комбинированная. Под давлением смазываются

шатунные шейки коленчатого вала, остальные детали смазываются разбрызгиванием.

Уровень масла в картере проверяется по маслоуказателю. Работа системы смазки

контролируется по манометру. Давление масла должно быть не менее 1,5 кгс/см

2

.

Подшипники вентилятора смазываются консистентной смазкой.

Подробное описание, сведения по эксплуатации и обслуживанию компрессора даны в

инструкции по эксплуатации компрессора ПК-5,25А, отправляемой с каждым тепловозом,

согласно ведомости эксплуатационной документации.

4.9.Блок электрического тормоза.

Блок электрического тормоза предназначен для гашения электрической энергии

тяговых двигателей, работающих при торможении в генераторном режиме.

Электрическая энергия торможения превращается в тепло на лентах тормозных

резисторов, обладающих большой энергоемкостью и требующих интенсивного охлаждения.

Блок электрического тормоза располагается в крышевой секции тепловоза (рис.33) и

включает в себя следующие узлы:

-блоки тормозных резисторов 1;

-мотор - вентиляторы 2;
