ВНИМАНИЕ

2

1

2

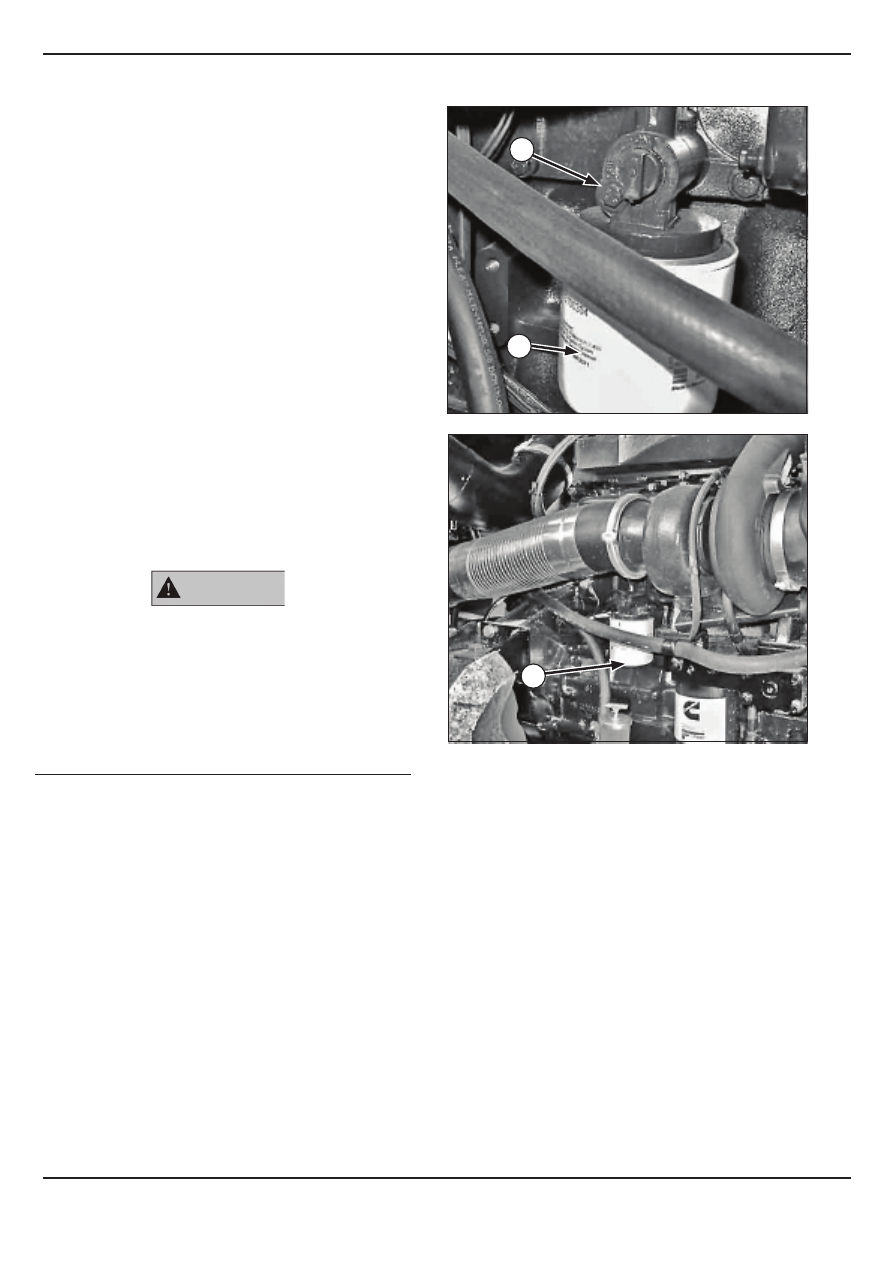

Действие 27: Замена фильтра

системы охлаждения

Замена  фильтра  системы  охлаждающей  жид-
кости  обеспечивает  поддержание  достаточного
уровня DCA4 (сухой химической добавки), гаран-
тирующей  максимальную  защиту  от  коррозии,
в  системе  охлаждения  двигателя.  Для  замены
фильтра выполните следующие действия:

Поверните запорный клапан охлаждающей жид-
кости (1) в положение «Off» («Закрыт»).  Снимите
крышку радиатора. Снимите и удалите фильтр ох-
лаждающей жидкости (2). Очистите поверхность
прокладки.  Перед  установкой  нового  фильтра
охлаждающей  жидкости  нанесите  тонкий  слой
смазки на поверхность уплотняющей прокладки.

ПРИМЕЧАНИЕ: На всех моделях тракторов
установлен один одноступенчатый фильтр
системы  охлаждения  с  запорным  клапаном
на правой стороне двигателя.

ПРИМЕЧАНИЕ:  Не  допускайте  попадания
масла в фильтр. Масло окажет негативное
воздействие на DCA4.

Не снимайте крышку радиатора, если двига-
тель  горячий.  Вы  можете  получить  ожог  го-
рячим паром. Снимите герметичную крышку
системы охлаждающей жидкости, и закройте
запорные клапаны перед снятием фильтра.
Несоблюдение  этого  правила  может  приве-
сти  к  травме,  вызванной  попаданием  горя-
чих брызг охлаждающей жидкости.

Установите фильтр на головку. Затяните фильтр
так, чтобы прокладка касалась поверхности го-
ловки.  Затяните фильтр еще на 1/2-3/4 оборо-
та.

ПРИМЕЧАНИЕ:  Чрезмерная  затяжка  мо-
жет деформировать резьбу или повре-
дить головку фильтра. Не используйте
специальный инструмент для затяжки
фильтра.

Поверните  запорный  клапан  охлаждающей
жидкости в положение «On» («Открыт»).  Запу-
стите двигатель и проверьте фильтр на предмет
утечек охлаждающей жидкости. После того как
из  системы  будет  выпущен  воздух,  проверьте
уровень охлаждающей жидкости еще раз.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и  техническое обслуживание

5-28

2375 10/2016

2

1

ПРИМЕЧАНИЕ

Действие 28: Проверка  уровня  ингиби-

тора коррозии ОЖ DCA4 в двигателе

Защитный уровень DCA4 необходимо проверять
как  при  добавлении  охлаждающей  жидкости  в
систему, так и при замене фильтра системы ох-
лаждения.

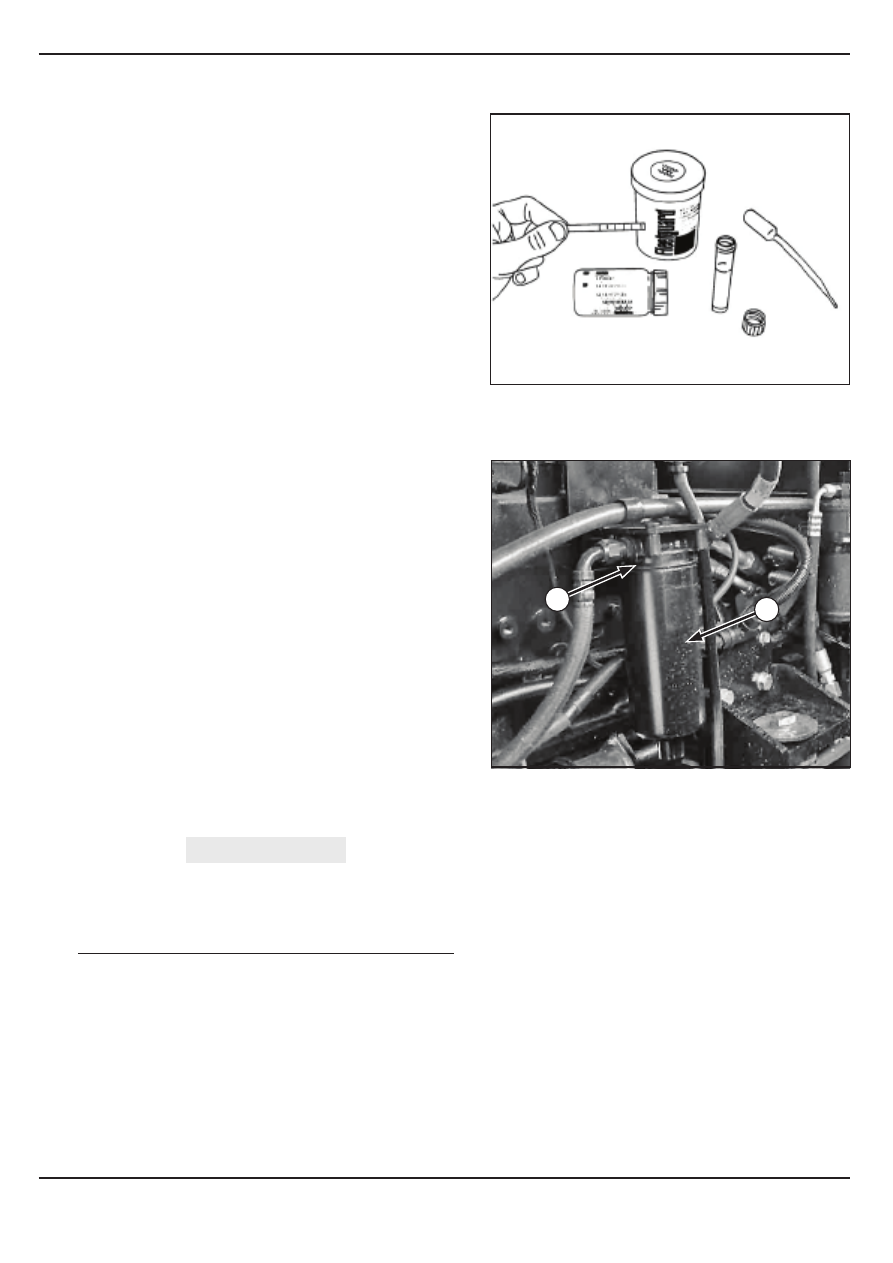

Для  проверки  концентрации  используется  на-
бор измерительных средств компании Ростсель-
маш,  номер  детали — FGCC2602. Инструкции
поставляются вместе с набором измерительных
средств. По вопросам приобретения данного на-
бора обратитесь к вашему поставщику.

Для  поддержания  уровня DCA4 следуйте  ин-
струкциям, поставляемым вместе с набором.

Действие 29: Замена топливного филь-

тра грубой очистки

Топливный  фильтр  грубой  очистки  расположен
на левой стороне двигателя. Для замены топлив-
ного фильтра (1), выкрутите его из головки (2) и
утилизируйте.  Заполните  новый  фильтр  чистым
топливом и установите на головку. Вручную затя-
ните фильтр на 1/2-3/4 оборота, при этом уплот-
нение в верхней части фильтра должно касаться
головки.

ПРИМЕЧАНИЕ:  На  головке  фильтра  нет
запорного  клапана  для  остановки  пото-
ка  топлива  из  бака.  Головка  находится
достаточно  высоко,  поэтому  топливо
не должно вытекать при удалении филь-
тра.

Утилизируйте  использованный  фильтр  со-
гласно местному законодательству.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и техническое обслуживание

5-29

2375 10/2016

ВНИМАНИЕ

1

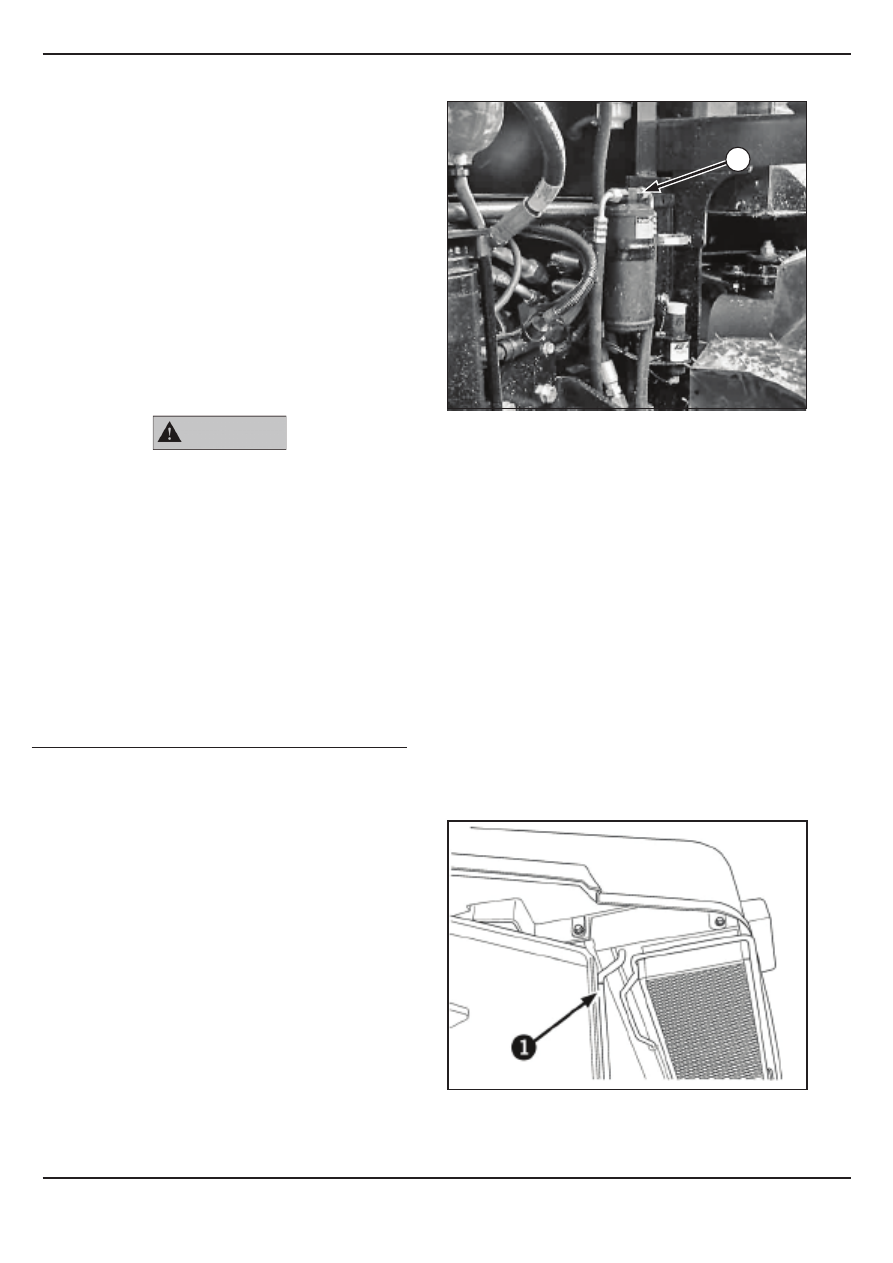

Действие 30: Проверка смотрового
окошка кондиционера

Смотровое  окошко  кондиционера  необходимо

проверять, чтобы убедиться, что система рабо-

тает правильно.
На тракторе 2375 приемник/осушитель (1) рас-

положен  на  левой  задней  опоре  капота.  Каж-

дые 250 часов  проверяйте  смотровое  окошко

в верхней части бака-приемника. Если окошко

чистое, то система исправна, если во время ра-

боты двигателя по нему бегут пузырьки, то, воз-

можно,  в  системе  мало  хладагента.  Запотев-

шее  окошко  указывает  на  наличие  в  системе

влаги.  В  этом  случае  осушитель  должен  быть

заменен квалифицированным специалистом по

обслуживанию кондиционеров. Свяжитесь с ва-

шим поставщиком.

 •    Не  ослабляйте,  не  удаляйте  и  не  отсоеди-

няйте никакие шланги в системе кондицио-

нирования.

•    Шланги кондиционера постоянно находятся

под давлением, даже когда трактор не рабо-

тает.

•  Не пытайтесь проводить обслуживание си-

стемы  кондиционирования  собственными

силами. Вы можете получить сильный обмо-

рожение или травму от хладагента. Для об-

служивания  системы  кондиционирования,

в  которой  используется  хладагент R134A,

требуется специальное оборудование и ин-

струменты. По вопросам обслуживания об-

ратитесь к авторизованному поставщику.

Действие 31: Проверка  сливных  шлан-

гов кондиционера

Убедитесь,  что  сливные  шланги (1) с  каждого
угла  на  задней  стороне  кабины  не  закупорены,
не  перекручены  и  не  погнуты,  что  может  блоки-
ровать  свободный  поток  воды,  сливающейся  из
испарителя на крыше кабины.

Шланги протянуты вниз, под переднюю раму. Они
не должны соприкасаться с областью шарнирно-
го соединения.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и  техническое обслуживание

5-30

2375 10/2016

2 2



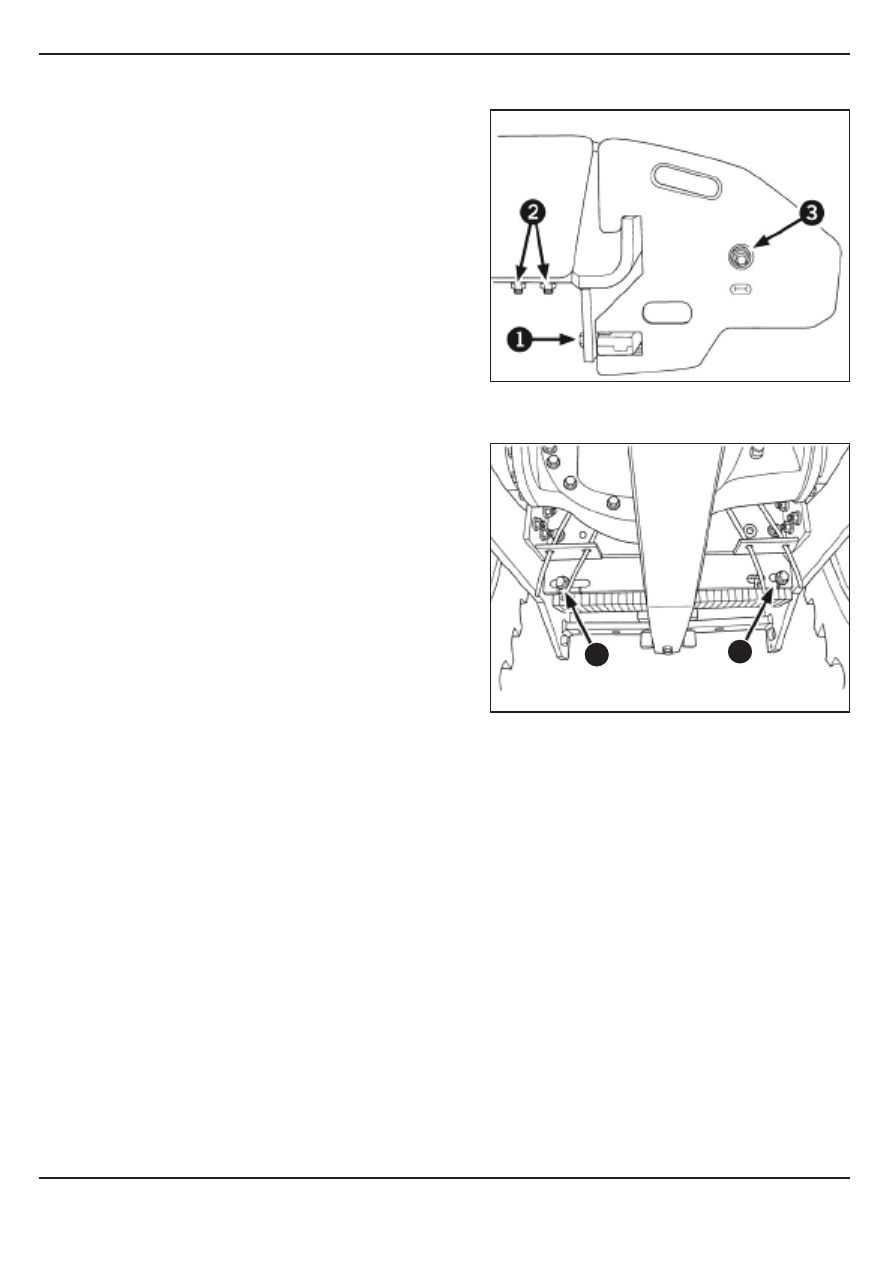

Действие 32: Проверка затяжки крепежа

грузов

Проверьте крепеж передних и задних кронштей-
нов  для  крепления  навесных  грузов  и  крепеж
противовесов.
Передний  противовес — Проверьте  монтажные
болты (1), крепящие  грузы  к  кронштейнам  и  за-
тяните их с моментом 480 Н м. Проверьте крепеж
(2), фиксирующий кронштейн на тракторе и затя-
ните с моментом 633 Н м. Проверьте гайки штока
(3) и затяните с моментом 633 Н м.

Задний  противовес — Проверьте  монтажные
болты  (2), крепящие грузы к кронштейнам и за-
тяните их с моментом 480 Н м. Проверьте восемь
гаек,  фиксирующих  кронштейн  на  тракторе  и
затяните  с  моментом 633 Н  м.  Проверьте  гайки
штока и затяните с моментом 633 Н м.

Центральный задний противовес — Проверьте
гайки, крепящие грузы на кронштейне и затяни-
те их с моментом 480 Н м. Проверьте шесть гаек
(по три на каждом кронштейне), фиксирующих
кронштейн на тракторе и затяните с моментом
633 Н м. Проверьте гайки штока (2) и затяните с
моментом 633 Н м.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и техническое обслуживание

5-31

2375 10/2016

Действие 33: Проверка  затяжки  колес-

ного крепежа

Необходимо проверить затяжку на колесном кре-
пеже. В таблице ниже приведены моменты затяж-
ки  для колес в зависимости от их конфигурации.

ПРИМЕЧАНИЕ:  Информация  по  отдель-
ным  крепежным  деталям  представлена
в Действии 75 данного раздела.

Конфигурация

Моменты затяжки

Одинарные

Колесо и гайки ступицы 710 Н м

Сдвоенные, со специальной рулевой

тягой

Колесо и гайки ступицы 710 Н м

Опорные гайки 440 Н м

Гайки внешнего колеса 300 Н м

Стопорные гайки 320 Н м

Сдвоенные, со стандартной рулевой

тягой

Колесо и гайки ступицы 710 Н м

Гайки внешнего колеса 300 Н м

Стопорные гайки 320 Н м

Стандартные и специальные сдвоенные

колеса

уменьшенной ширины

Колесо и гайки ступицы 710 Н м

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и  техническое обслуживание

5-32

2375 10/2016

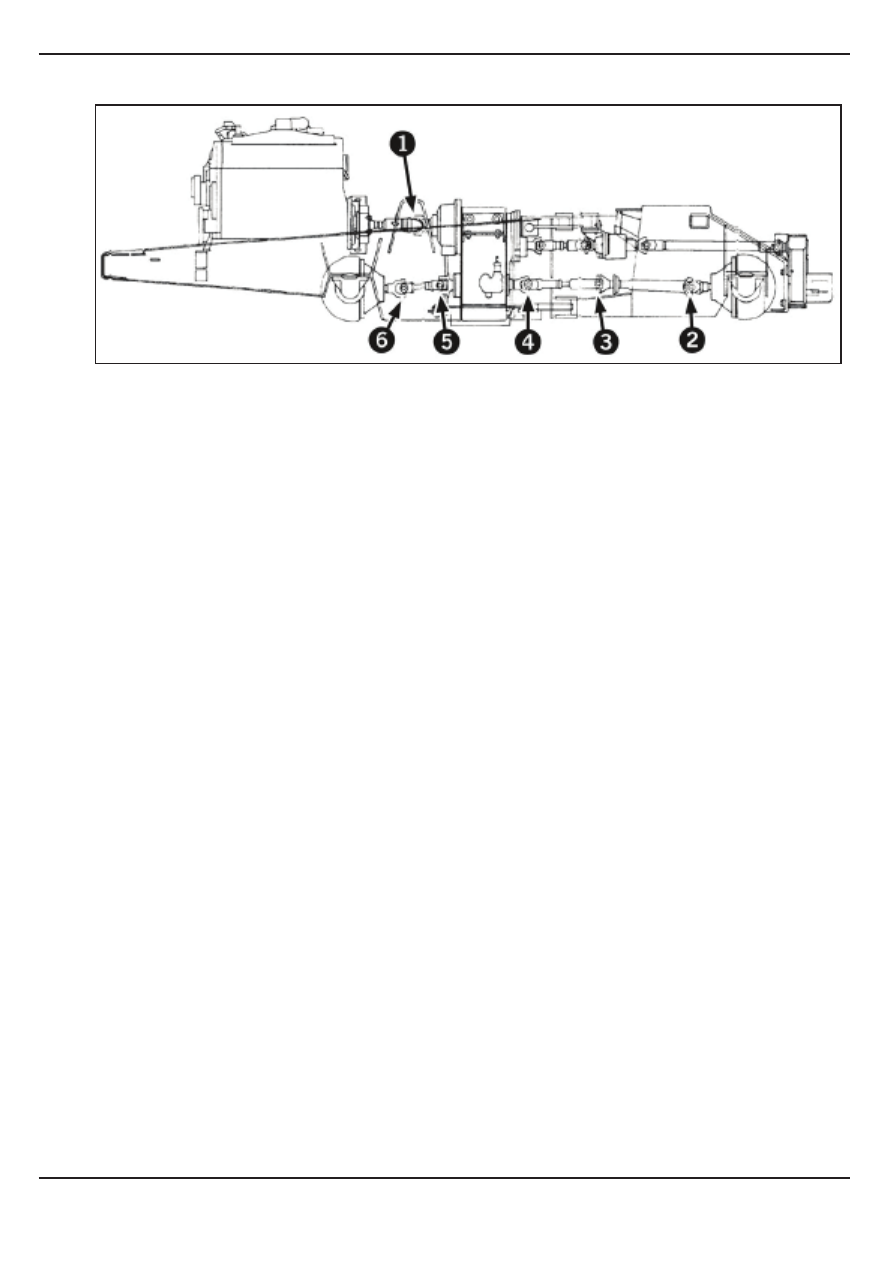

Действие 34: Смазка  подшипников

карданной передачи

ПРИМЕЧАНИЕ:  Не  на  всех  моделях  тре-
буется смазка крестовин и подшипников
на  соответствующей  карданной  пере-
даче  Внимательно  прочтите  описание
действия, чтобы определить, какие кре-
стовины  и  подшипники  на  вашем  трак-
торе требуют смазки.

ПРИМЕЧАНИЕ:  Данные  инструкции  при-
менимы только для элементов со стан-
дартными осями. Не замыкайте и не раз-
мыкайте цепи под напряжением.

Смажьте следующие компоненты:*

1.   Крестовина  и  подшипник  первичного  вала

трансмиссии

2.   Крестовина и подшипник задней оси

3.   Крестовина

и

подшипник

задней оси карданной передачи

4.   Крестовина и подшипник заднего вторичного

вала трансмиссии

5.   Крестовина  и  подшипник  переднего  вторич-

ного вала трансмиссии

6.   Крестовина и подшипник передней оси.
Используйте  высокотемпературную  эпоксидную

смазку на литиевой основе, которую можно полу-

чить у поставщика.

*Применимо для моделей, оборудованный осями

стандартной нагрузки.

Не замыкайте и не размыкайте цепи под напря-

жением.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и техническое обслуживание

5-33

2375 10/2016

6

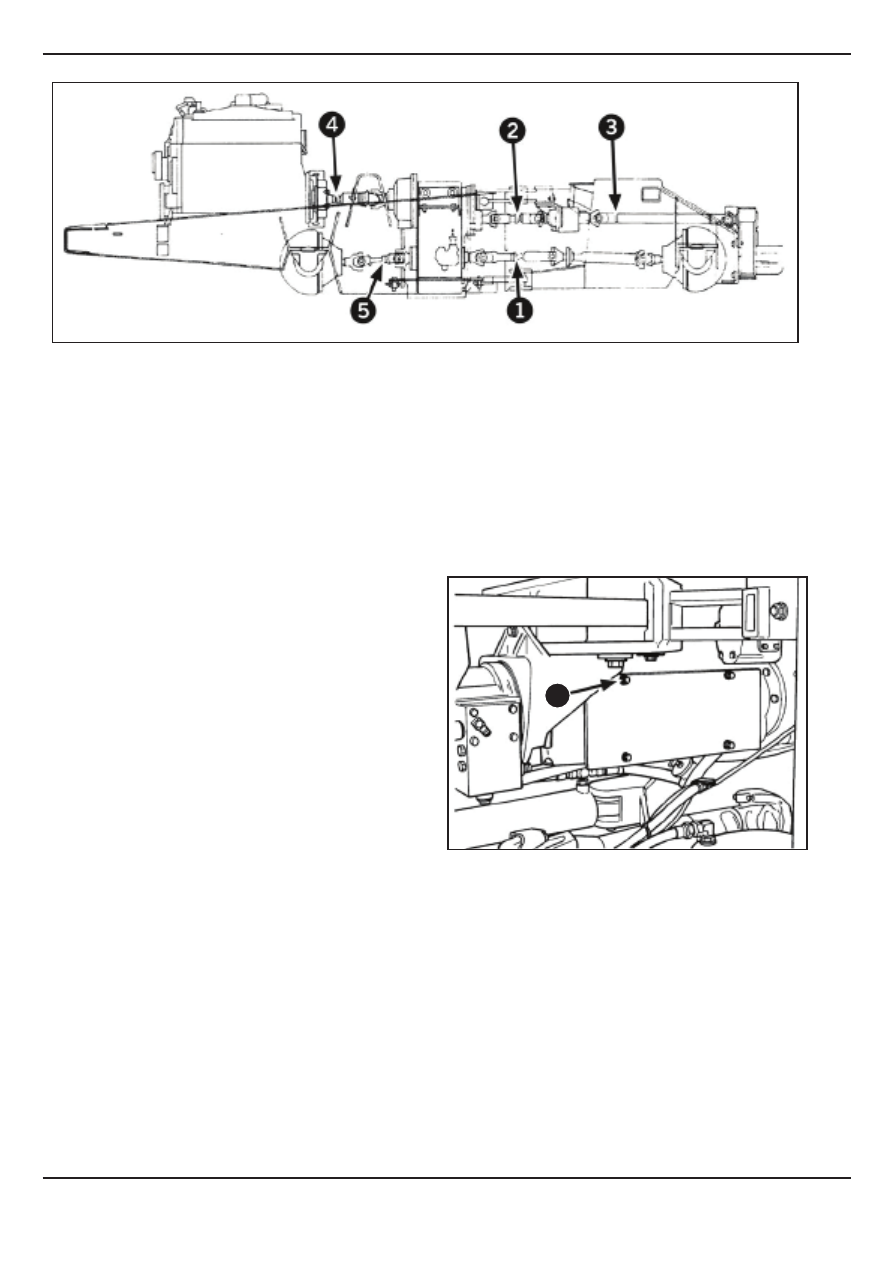

Действие 35: Смазка карданного вала
на задней оси

Шарнирно-соединенная скользящая вилка, шар-
нирно-соединенная  скользящая  вилка  на  кар-
данном валу коробки отбора мощности (опцио-
нально), задняя скользящая вилка на карданном
валу  коробки  отбора  мощности  (опционально),
первичная скользящая вилка карданной переда-
чи, передняя вторичная скользящая вилка кар-
данной передачи

Смажьте заднюю шарнирно-соединенную сколь-
зящую вилку (1) на карданном валу и оси, смаз-
ка  должна  вытекать  из  вилки.  Если  на  тракто-
ре  установлен  вал  отбора  мощности,  смажьте
скользящую вилку (2) на карданном валу короб-
ки отбора мощности и заднюю скользящую вил-
ку (3) карданного  вала  коробки  отбора  мощно-
сти.

Смажьте первичную скользящую вилку кардан-
ной передачи (4) и переднюю вторичную сколь-
зящую  вилку  карданной  передачи (5). Смазка
должна вытекать из вилок. Таким образом будет
удалена грязь, скопившаяся в этой области.

Используйте  высокотемпературную  смазку EP
на литиевой основе, которую можно получить у
поставщика.

Для того, чтобы получить доступ к шарнирно-со-
единенной  скользящей  вилке  на  карданном
валу коробки отбора мощности, извлеките четы-
ре болта (6) из щитка карданного вала справа.
Установите щиток обратно после смазки.

Используйте высокотемпературную эпоксидную
смазку на литиевой основе, которую можно по-
лучить у поставщика.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и  техническое обслуживание

5-34

2375 10/2016

ОСТОРОЖНО

ОПАСНО

4

3

Каждые 500 часов

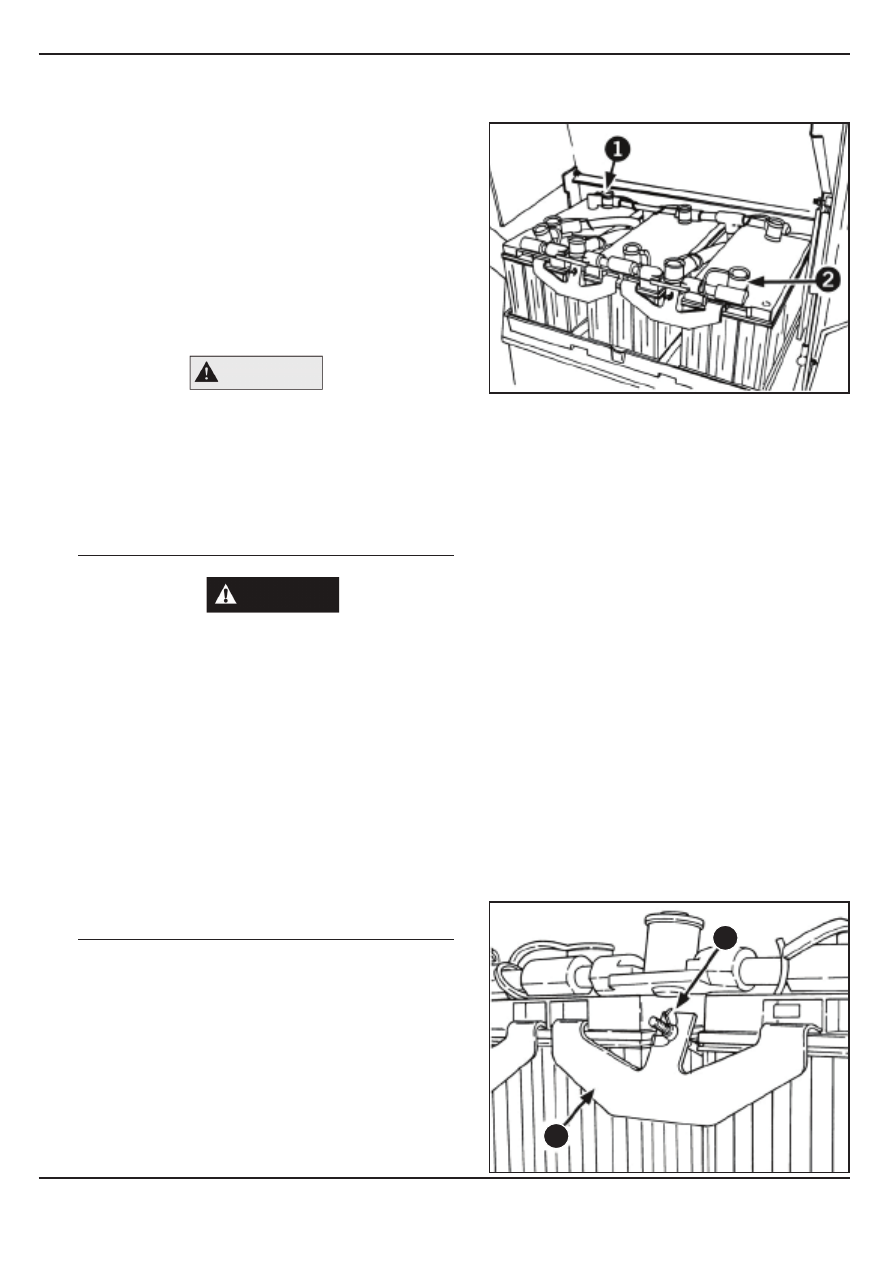

36: Проверка соединений аккумулятора

Для обеспечения корректной работы электриче-
ской системы трактора очистите и затяните сое-
динения аккумулятора.
Перед  очисткой  разъедините  четыре  заземляю-

щих  кабеля (1), а  затем  шесть  положительных
кабелей (2). На каждом соединении есть защит-
ное резиновое покрытие. Соединения можно ос-
лабить, повернув гайку против часовой стрелки и
вытянув их из клеммы на аккумуляторе.

Во  время  обслуживания  аккумуляторов  не-
обходимо отсоединять сначала отрицатель-
ные  (черные)  кабели,  а  затем  положитель-
ные  (красные).  При  соединении  кабелей
сначала  подключается  положительный  ка-
бель,  а  затем  отрицательный.  Это  снижает
вероятность возникновения искры и взрыва
аккумулятора.

Все  аккумуляторы  производят  горючий  газ
— водород. При наличии искры или неболь-
шого пламени газ может взорваться, приве-
дя  к  разбрызгиванию  кислоты,  разрушению
аккумулятора  и  серьезным  травмам  (в  осо-
бенности травмам глаз).



Поэтому соблюдайте следующие меры пре-

досторожности:

•    Используйте защитную спецодежду и очки;

•    Не  курите  рядом  с  аккумуляторами  и  не

подвергайте  их  воздействию  открытого
пламени.

•    Не замыкайте и не размыкайте цепи под на-

пряжением.

Тщательно очистите клемму, кабель и монтаж-
ную  гайку  при  помощи  щетки  и  подсоедините
кабели.  Сначала  подключите  положительные
кабели, затем — отрицательные.

Если требуется снять аккумулятор, отсоедините
кабели,  как  описано  выше.  Ослабьте  крыльча-
тые гайки (3) и опустите вниз зажимы (4). Под-
нимите аккумулятор, чтобы снять его с полки.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и техническое обслуживание

5-35

2375 10/2016
