Каждые 10 часов или ежедневно

Действие 1: Ежедневный осмотр

Доступ  к  компонентам  осуществляется  путем

освобождения защелок

на  переднем  экране  решетки  в  передней  части

трактора. Откиньте

экран решетки.

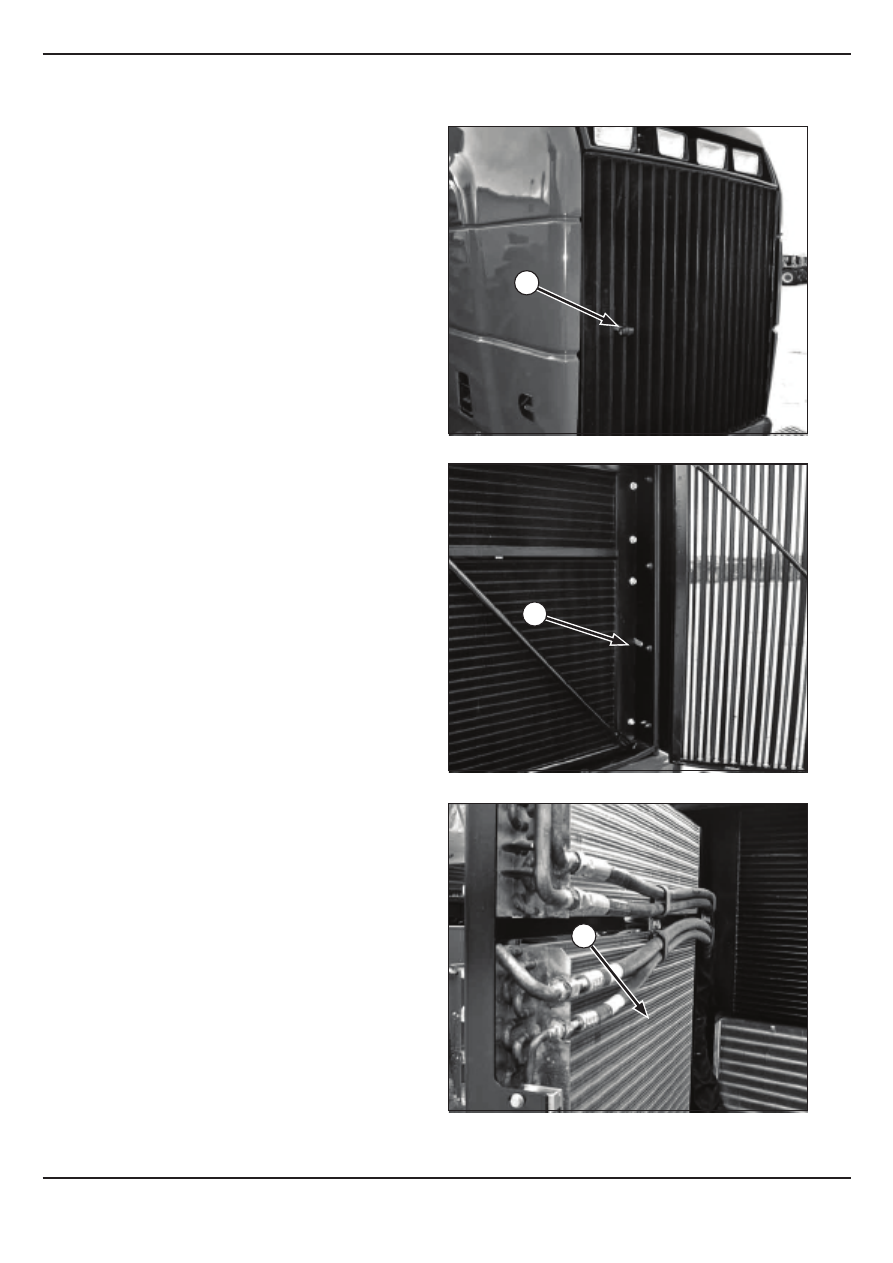

Для получения доступа к охладителю топлива и
конденсатору  системы  функционирования  воз-
духа,  потяните  за  рычаг  защелки (1) и  откройте
экран, используя распорку (2).

Выполнив данное действие, вы получите доступ
к системе внутреннего охлаждения и охладите-
лю масла для их очистки.

Откройте  панели  со  стороны  двигателя,  чтобы
получить доступ к пространству между радиато-
ром и системой внутреннего охлаждения/охлади-
телем масла (3). Очистку данного участка можно
произвести  через  входные  отверстия  по  сторо-
нам  опоры  радиатора.  Для  полного  удаления
сечки или других инородных частиц, скопивших-
ся на пластинах компонентов, используйте сжа-
тый  воздух.  Продув  пластины  сжатым  воздухом
в  обоих  направлениях,  вы  полностью  очистите
компоненты. Компоненты должны быть очищены
не  только  в  центральной  части,  где  вращается
вентилятор  двигателя,  но  и  по  внешнему  пери-
метру.

ПРИМЕЧАНИЕ:  Не  используйте  моющий
аппарат  высокого  давления  для  очист-
ки пластин радиатора. Пластины могут
погнуться и сердцевина радиатора вый-
дет из строя.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и  техническое обслуживание

5-12

2375 10/2016

ВНИМАНИЕ

ОПАСНО

2

Во избежание травм при работе со сжатым

воздухом  используйте  защитные  очки.  Ино-

родные  частицы,  сдуваемые  воздухом  под

высоким давлением, могут попасть в глаза и

повлечь серьезные травмы.

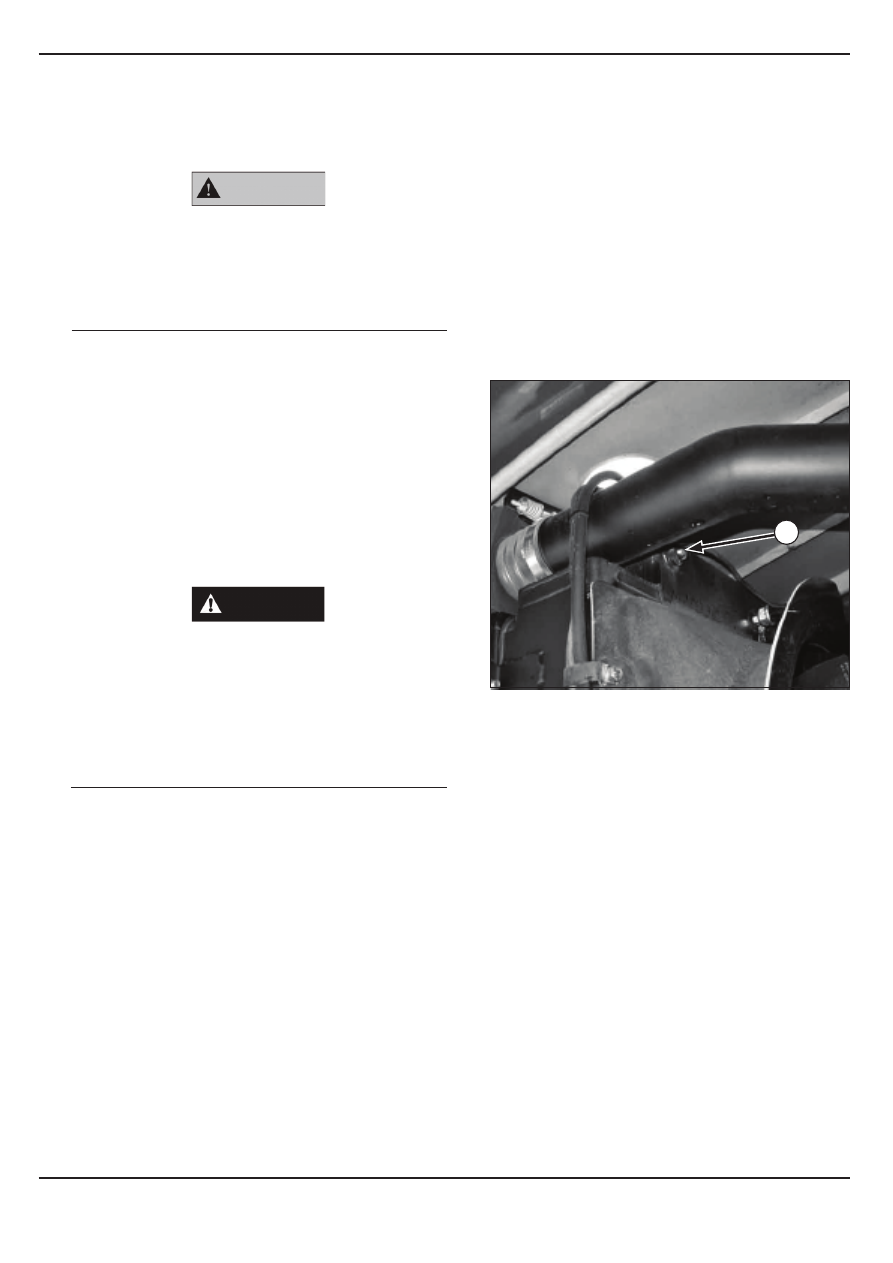

Действие 2: Проверка  охлаждающей

жидкости двигателя

Уровень  охлаждающей  жидкости  в  двигателя

можно проверить не снимая крышку радиатора.
Для  проверки  уровня  охлаждающей  жидкости,

откройте  левый  щиток  двигателя  и  посмотрите

на  смотровое  окошко (1) в  верхнем  левом  углу

радиатора. Охлаждающая жидкость должна пол-

ностью заполнять смотровое окошко.

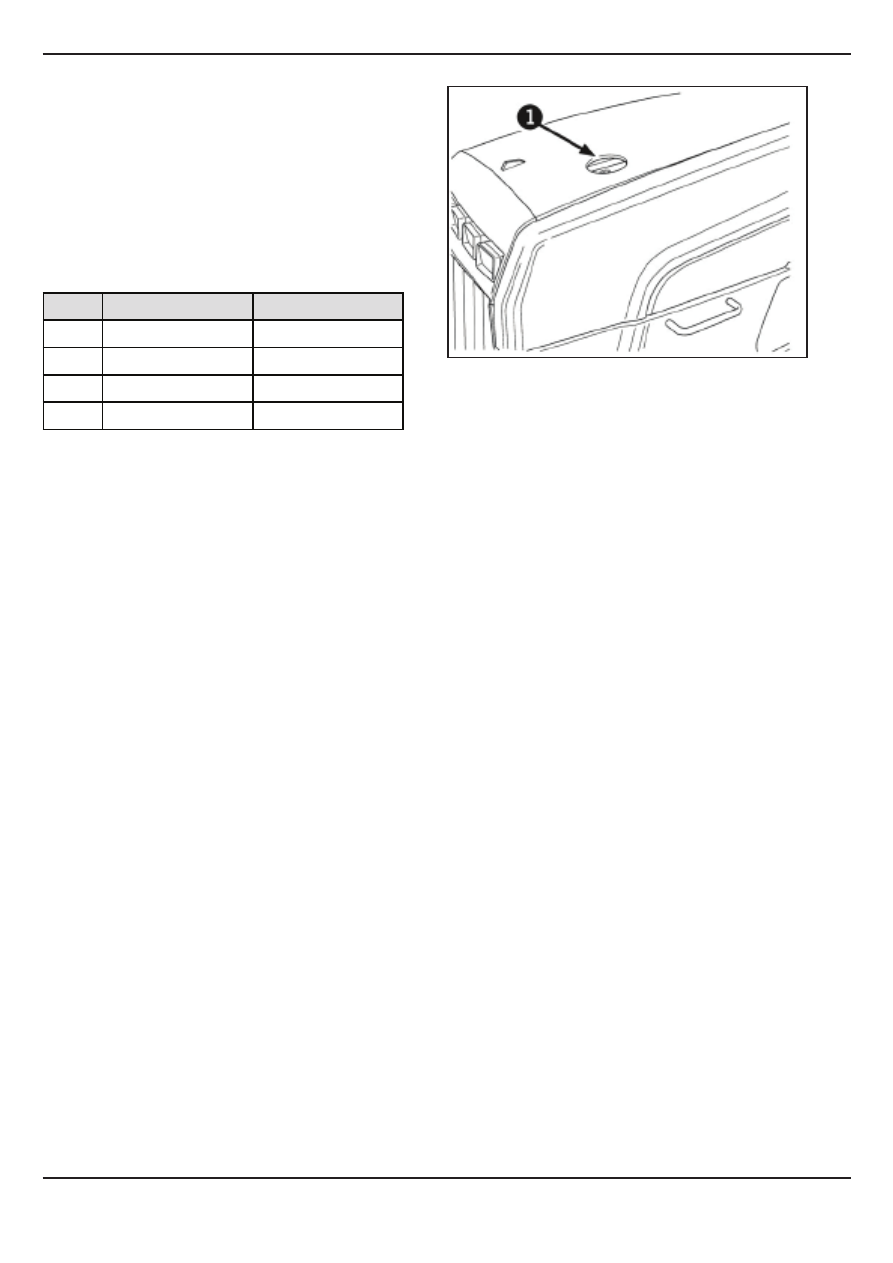

Если уровень жидкости низкий, долейте ее через

крышку радиатора (1), расположенную в верхней

части капота.

Система  охлаждения  функционирует  под

давлением,  которое  контролируется  крыш-

кой радиатора. Снимать крышку в то время,

когда  система  нагрета, — опасно.  Медлен-

но поверните крышку радиатора до первого

ограничителя  и  подождите,  пока  опустится

давление, затем полностью открутите крыш-

ку. При снятии крышки используйте перчат-

ки.

Охлаждающая  жидкость,  добавляемая  в  дви-

гатель,  должна  отвечать  определенным  требо-

ваниям.  Используйте  низкосиликатный  антиф-

риз,  который  соответствует  спецификациям,

представленным  в  Техническом  стандарте GM

6038-M,  или  содержит  не  более 0,1% безвод-

ного  щелочного  метасиликата  и  соответствует

спецификациям,  представленным  в  Техниче-

ских стандартах GM 1825-M или GM 1899-M.

ПРИМЕЧАНИЕ:  Заводская  заправка —

это  полностью  готовая  охлаждающая

смесь  (розового  цвета).  В  систему  ох-

лаждения  можно  добавлять  пропилен-

гликоль и этиленгликоль.

Используйте  умягченную  воду  для  охлаждаю-

щей  смеси.  Загрязнители  в  жесткой  воде  ней-

трализуют  антикоррозийные  свойства  смеси.

Минерализация  воды  не  должна  превышать

300 частиц на миллион или содержать не боль-

ше 100 частиц хлоридов или сульфатов на мил-

лион.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и техническое обслуживание

5-13

2375 10/2016

Антифриз

Антифриз  используется  в  любых  климатических

условиях  как  для  защиты  от  замерзания,  так  и

от  кипения.  Согласно  рекомендациям  компании

Cummins Engine Company, Inc. для большинства

типов климата уровень концентрации антифриза

должен  составлять 50%, концентрация  этилен-

гликоля  или  пропиленгликоля  должна  находить-

ся в пределах 40%-60%. Антифриз в концентра-

ции 68% обеспечивает максимальную защиту от

замерзания.  Ни  при  каких  обстоятельствах  этот

уровень должен превышаться.  Защита снижает-

ся при уровне концентрации выше 68%.



Этиленгликоль

Пропиленгликоль

40%

-23 °C

-21 °C

50%

-37 °C

-33 °C

60%

-54 °C

-40 °C

68%

-71 °C

-63 °C

ПРИМЕЧАНИЕ: Уровень защиты антифриза на
пропиленгликоле  НЕЛЬЗЯ  проверить  тем  же
гидрометром, что и для антифриза на этилен-
гликоле.

Уровень  концентрации  проверяется  рефракто-
метром. Данный инструмент можно приобрести
у  поставщика,  номер  детали — FGCC2805DS.
Рефрактометром  можно  измерить  уровень  за-
щиты антифриза как на пропиленгликоле, так и
на этиленгликоле (или их смеси).

После определения уровня защиты охлаждаю-
щей жидкости (соотношение воды и антифриза)
к раствору необходимо добавить одну единицу
DCA4 (сухая  химическая  добавка)  компании
Cummins  на  галлон  охлаждающей  жидкости.
Одна  единица DCA равна 42,5 г  или 120 мл.
Для приобретения добавки DCA4 обратитесь к
вашему поставщику.

ВНИМАНИЕ:  Невыполнение  данных  ин-
струкций может привести к образованию
коррозии в системе охлаждения и отказу
двигателя.

ВНИМАНИЕ:  Концентрация DCA4 прове-
ряется  при  помощи  набора  измеритель-
ных средств, которые можно получить в
компаниях Cummins/Fleetguard или у ва-
шего поставщика.

ВНИМАНИЕ: Не добавляйте холодную ох-
лаждающую  жидкость  в  горячий  двига-
тель. Это может привести к повреждению
литых элементов двигателя. Подождите,
пока  температура  двигателя  упадет  до
уровня ниже 50° С.

Действие 3: Натяжение  ремня  вентиля-

тора

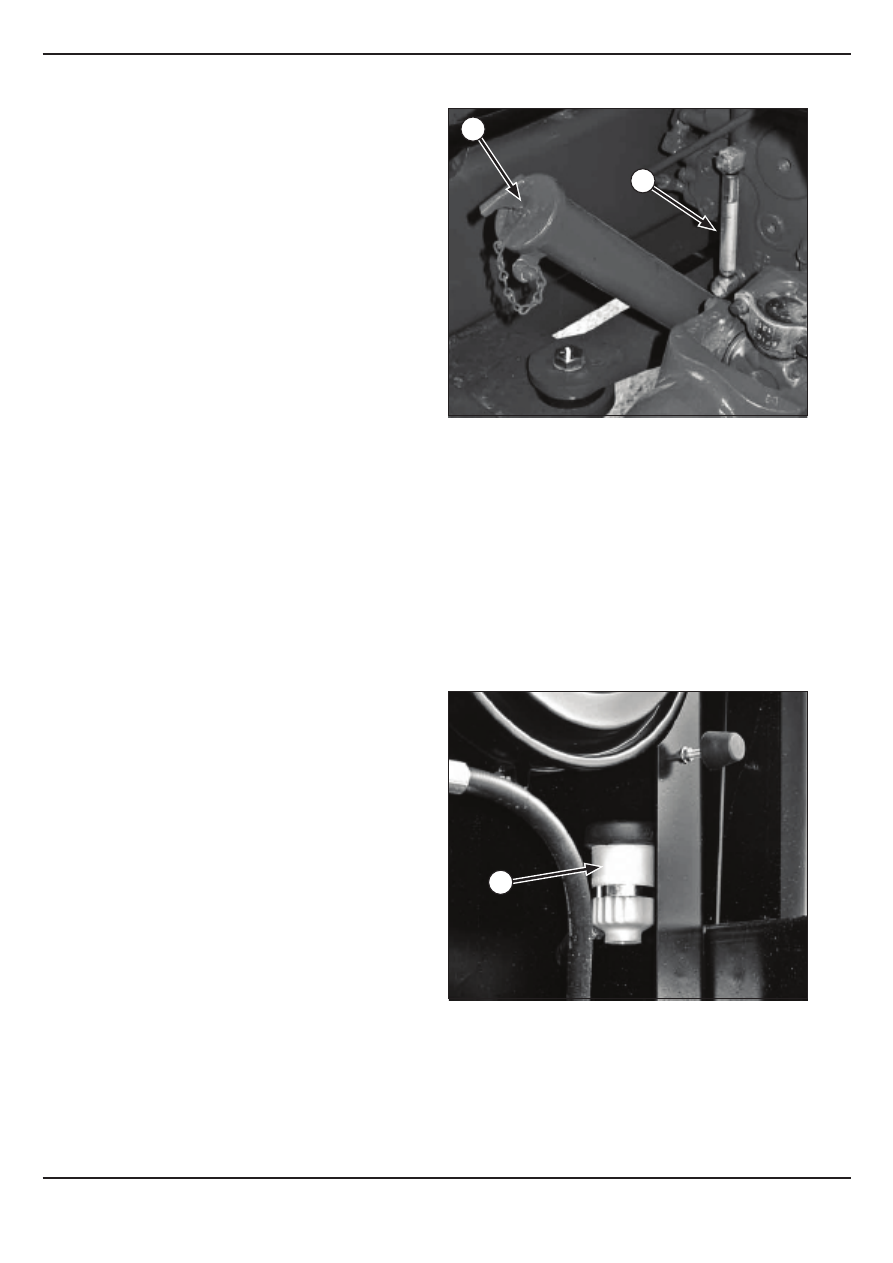

Для поддержания постоянного натяжения ремня
вентилятора  в  двигателях QSM11 используется
подрессоренный натяжной шкив (1). Регулировка
не требуется. Если натяжение слабое, проверь-
те, не заело ли шарнир подрессоренного натяж-
ного  шкива.  Если  шарнир  не  заело,  возможно,
износился ремень, и требуется его замена.

Если требуется замена ремня, установите 95-мм
торцевой ключ с длинной рукояткой прямым кон-
цом  в  отверстие  в  шкиве  и,  нажав  на  ключ,  ос-
лабьте  натяжение.  Снимите  старый  ремень  со
шкивов и установите новый. Уберите ключ и по-
дождите, пока шкив не натянет ремень.

ПРИМЕЧАНИЕ: За более подробной информаци-
ей о замене ремня, руководствах по износу и цен-
трированию шкивов обратитесь к Руководству
по  эксплуатации  и  обслуживанию  двигателя
Cummins.

ПРИМЕЧАНИЕ:  Приводные  ремни  вентилято-
ра  поставляются  компанией

Ростсельмаш

.  По

вопросам  поставки  новых  ремней  вентилятора
свяжитесь с вашим поставщиком.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и  техническое обслуживание

5-14

2375 10/2016

Действие 4: Ремень компрессора кон-

диционера

Для проверки и/или регулировки ремней исполь-
зуйте  датчик  контроля  натяжения  ремня  или,
надавив на него большим пальцем, измерьте де-
формацию. При сильном надавливании большим
пальцем  правильно  отрегулированный  ремень
должен прогибаться на 0,8 мм каждые 25 мм про-
межутка между шкивами. Если требуется регули-
ровка ремня, выполните следующие действия, в
зависимости от модели трактора:

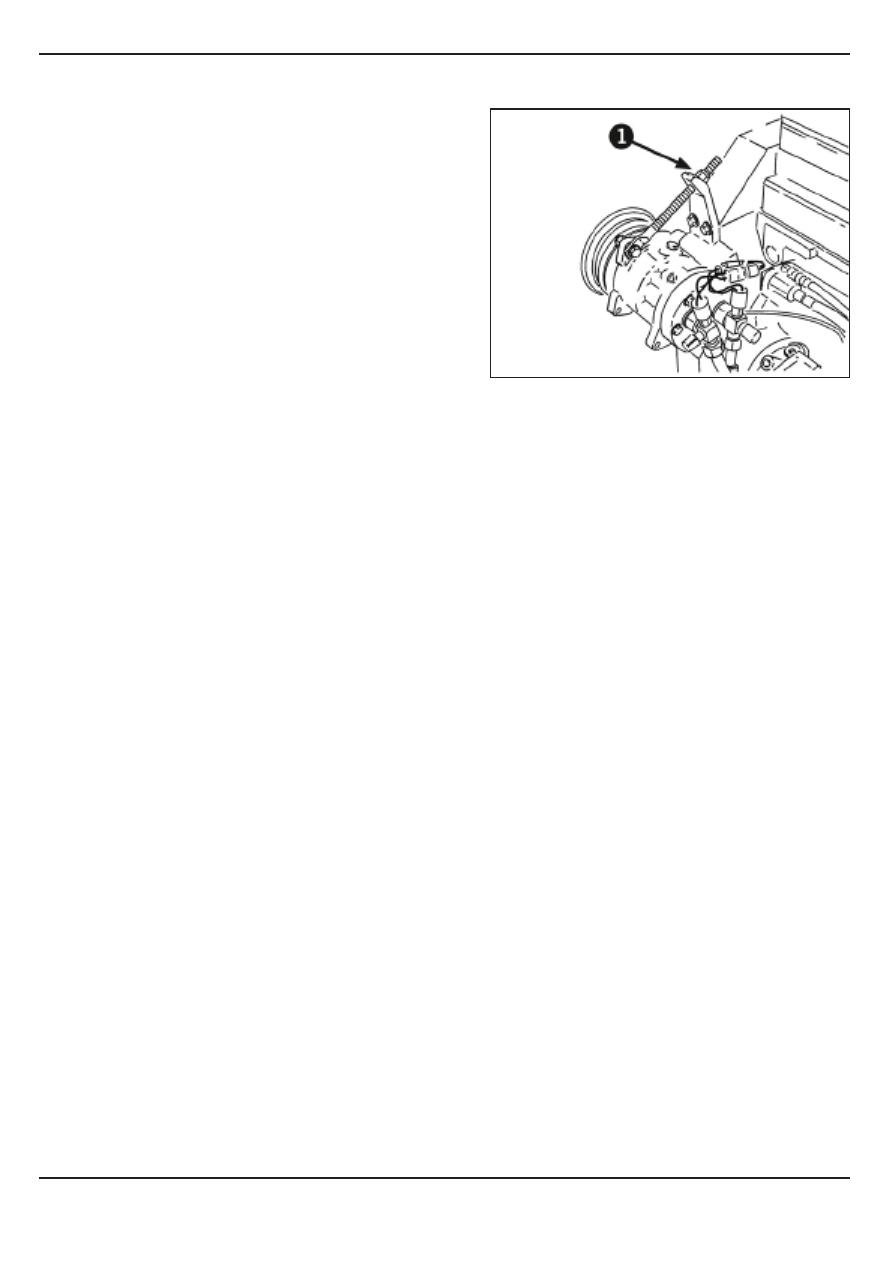

Ослабьте шарнирный болт за компрессором ря-
дом  с  блоком  двигателя.  Затяните  регулировоч-
ную гайку (1), чтобы увеличить натяжение. Затя-
ните шарнирный болт моментом 79 Н м.

ВНИМАНИЕ:  Не  натягивайте  ремень  пол-
ностью  при  помощи  регулировочной  гай-
ки.  Натяжение  может  увеличиться  при
затяжке шарнирного болта, тем самым со-
кратив срок службы ремня и подшипника.

При  замене  ремня  натяжение  необходимо  ос-
лабить по всей длине и обернуть ремень вокруг
шкивов. Установка и регулировка натяжения рем-
ня производятся в порядке, обратном описанно-
му выше. Не снимайте со шкива и не надевайте
ремень на него при помощи рычага, так как это
может повредить шкив и ремень.

ПРИМЕЧАНИЕ:  Приводной  ремень  компрес-
сора  кондиционера  поставляется  компа-
нией  Ростсельмаш.  По  вопросам  поставки
нового ремня обратитесь к вашему постав-
щику.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и техническое обслуживание

5-15

2375 10/2016

2

1

1

2

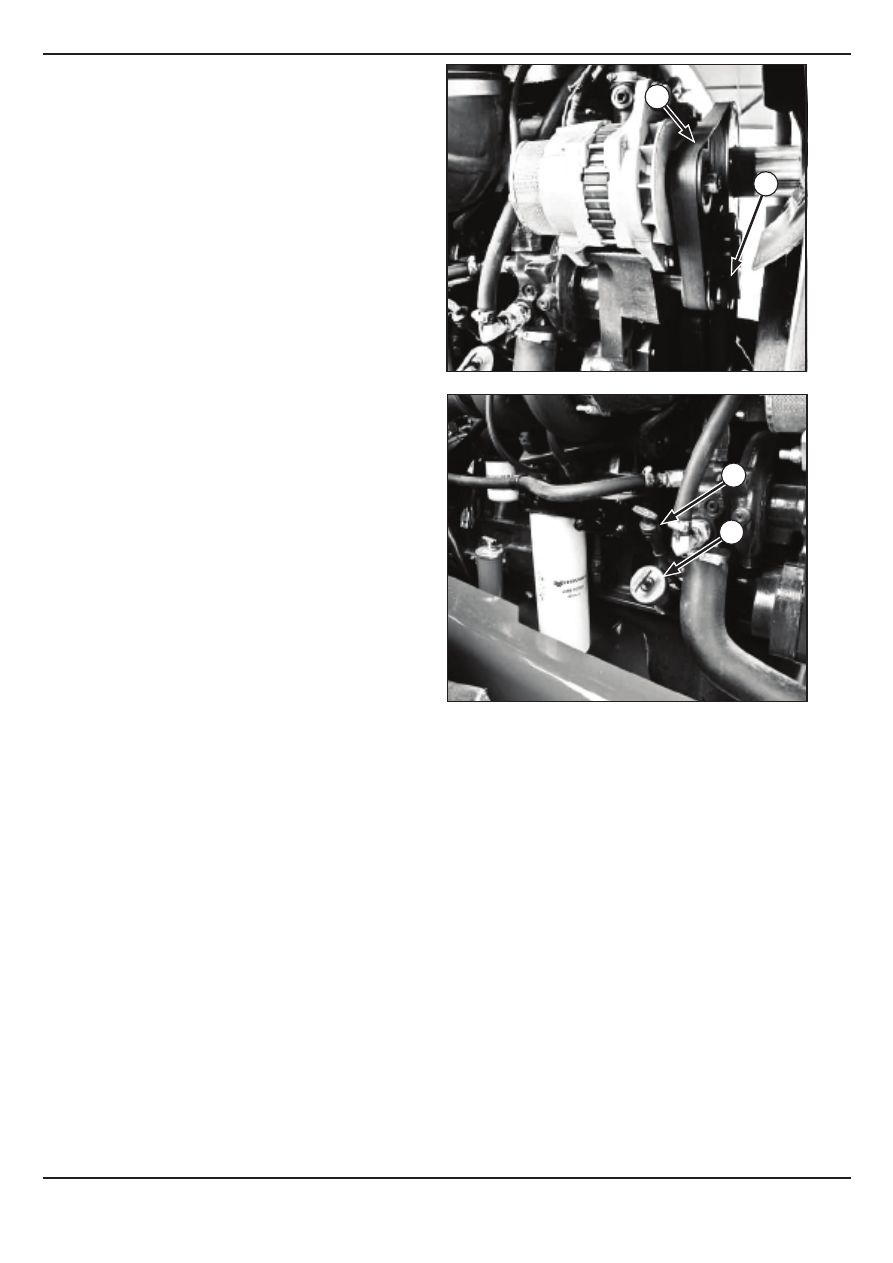

Действие 5: Натяжение ремня генерато-

ра

Для поддержания постоянного натяжения ремня
генератора (2) в двигателях QSM11 используется
подрессоренный шкив (1). Этот же шкив исполь-
зуется и для ремня вентилятора. Более подроб-
ная информация о проверке натяжения описана
в Действии 3.

Действие 6: Уровень масла в двигателе

Проверьте  уровень  масла  в  двигателе  при  помощи
щупа (1) справа.  Перед  проверкой  выключите  двига-
тель и подождите, пока масло в системе смазки не со-
льется в поддон картера.

Отвинтите рукоятку щупа (1) и вытащите его из труб-
ки. На щупе есть отметки, которые указывают на ми-
нимальный (L) и  максимальный (H) уровни  масла  в
двигателе.

Если  масла  не  хватает,  открутите  ручку  на  заливной
горловине и долейте столько масла, сколько необхо-
димо.

ПРИМЕЧАНИЕ:  При  проверке  уровня  масла
транспортное средство должно быть установ-
лено на ровную поверхность.

ВНИМАНИЕ:  Не  запускайте  двигатель,
если  уровень  масла  ниже  отметки L (низ-
кий) или выше отметки H (высокий). Подо-
ждите не менее пяти минут после выклю-
чения двигателя перед тем, как приступить
к проверке масла. За это время масло со-
льется в поддон.

ПРИМЕЧАНИЕ: На заводе в двигатель заливает-
ся масло 10W-30. Данное масло помогает при за-
пуске  двигателя  на  производственном  объекте
в холодную погоду. Из перечисленных вариантов,
для эксплуатации в нормальных условиях наибо-
лее предпочтительно использовать масло с вяз-
костью SAE 15W-40.

Компании

Ростсельмаш

 и Cummins Engine Co. ре-

комендуют  для  большинства  условий  применения
использовать высококачественное масло SAE 15W-
40 категории CE или CF-4 по классификации API для
двигателей большой мощности. По вопросам приоб-
ретения  моторного  масла  обратитесь  к  вашему  по-
ставщику.

Дополнительную  информацию  по  использованию
моторного масла в экстремальных условиях (жаркая
или холодная погода) можно найти в Руководстве по
эксплуатации  и  обслуживанию  двигателя Cummins,
которое поставляется вместе с трактором.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и  техническое обслуживание

5-16

2375 10/2016

2

2

4

1

3

Действие 7: Сливные фильтры для

топлива

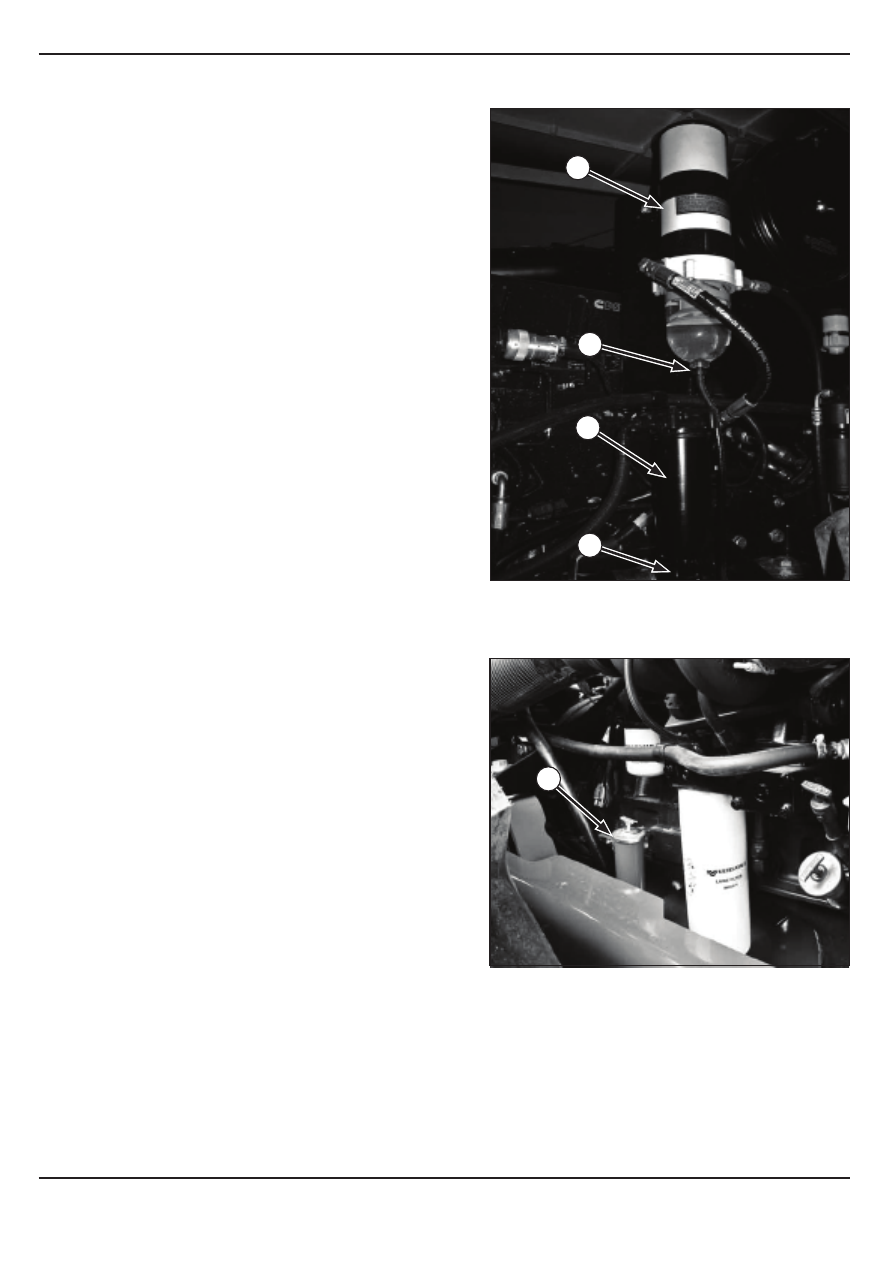

Во  время  работы  двигателя  топливный  фильтр
грубой очистки (1) и вспомогательный фильтр (2)
на двигателе отделяют воду, которая может нахо-
диться в топливной системе.

Слив топливного фильтра грубой очистки можно
выполнить, открыв небольшой пластиковый кран
(3) на дне фильтра и слив жидкость. При этом из
крана должно побежать чистое топливо.  Закрой-
те кран и затяните его вручную.

Слив дополнительного топливного фильтра мож-
но  выполнить,  открыв  небольшой  пластиковый
кран (4) на дне фильтра и сливая жидкость, пока
из  клапана  не  пойдет  чистое  топливо.  Закройте
кран и затяните его вручную.

Действие 8: Уровень масла в гидравли-

ческой системе

Для корректной работы гидравлической системы
необходимо  отслеживать  уровень  масла  в  баке
для гидравлической жидкости.

На баке для гидравлической жидкости находится
визуальный  указатель,  который  можно  увидеть
посмотрев  вниз  с  правой  стороны  от  моторного
отсека. Визуальный указатель находится в верх-
нем правом углу бака. На нем отмечены линии,
указывающие  на  уровень  масла: «ДОЛИТЬ»
(«ADD») и «ПОЛНЫЙ» («FULL»). Для долива ги-
дравлическое масло, снимите крышку (2)  с мас-
лозаливного  патрубка  и  долейте  необходимое
количество масла.

Учитывайте  установленное  на  тракторе  обору-
дование  при  проверке  уровня  масла.  В  зависи-
мости от положения оборудования — сверху или
снизу, уровень в баке может быть выше или ниже
оптимального.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и техническое обслуживание

5-17

2375 10/2016

2

1

3

Действие 9: Уровень масла в трансмис-

сии

Уровень масла для трансмиссии 12 x 4 Quad Shift
III  можно  проверить,  взглянув  на  визуальный
указатель, расположенный в заднем нижнем ле-
вом углу корпуса коробки передач.  Проверяйте
уровень масла при выключенном двигателе.

На  визуальном  указателе (1) отмечены  линии
«ДОЛИТЬ» («ADD») и «ПОЛНЫЙ» («FULL»). Для
долива трансмиссионного масла, снимите крыш-
ку (2)  с маслозаливного патрубка и добавьте не-
обходимое количество масла.

При добавлении холодного масла его уровень на
смотровом окошке дойти до отметки, обозначен-
ной как «холодное» (cold). Долейте необходимое
количество масла, чтобы его уровень достиг ниж-
ней отметки «холодное».

При  добавлении  горячего  масла  его  уровень  на
смотровом  окошке  должен  дойти  до  отметки,
обозначенной  как  «горячее» (hot). Долейте  не-
обходимое количество масла, чтобы его уровень
достиг нижней отметки «горячее».

ВНИМАНИЕ:  Не  запускайте  трансмиссию,
если  уровни  масла  ниже  или  выше  реко-
мендованных. В обоих случаях это может
привести  к  перегреву  или  потере  мощно-
сти и повреждению оборудования.

Действие 10: Уровень тормозной жид-

кости в бачке

Необходимо следить за уровнем тормозной жид-
кости  для  правильной  работы  оборудования.
Бачок  находится  у  левого  переднего  моторного
щита кабины под воздухоочистителем.

На бачке (3), по его наружному диаметру, есть от-
метки  максимального  и  минимального  уровней,
указывающие на соответствующий уровень жид-
кости. Снимите крышку с бачка и при необходи-
мости долейте жидкость.

Используйте  тормозную  жидкость  только DOT3,
которую можно получить у поставщика.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и  техническое обслуживание

5-18

2375 10/2016

ВНИМАНИЕ

1

2

3

4

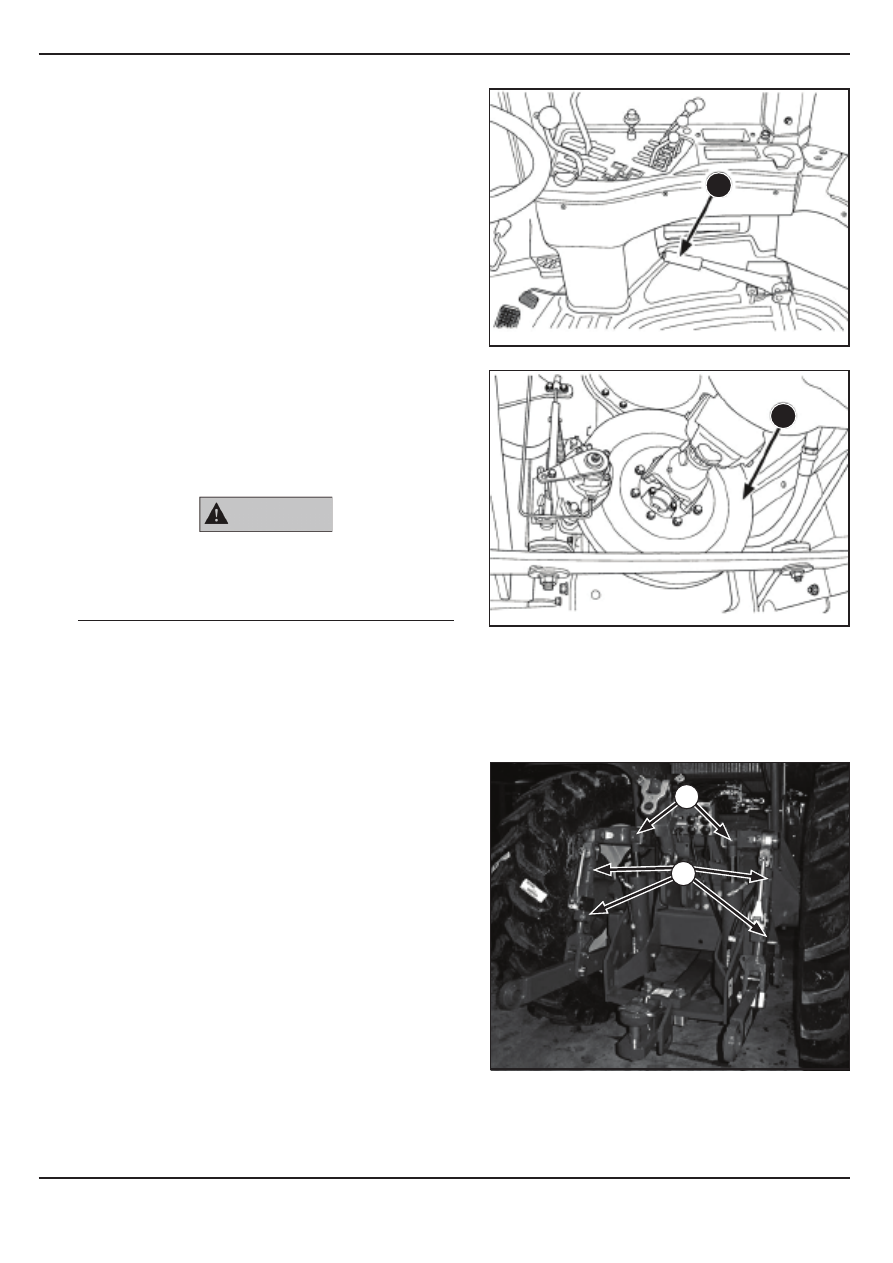

Действие 11: Регулировка тормозов

Ножной  и  ручной  тормоз  являются  саморегули-
рующимися механизмами и не требуют обслужи-
вания.
Включение и выключение ручного тормоза
(1) несколько раз активирует механизм саморегу-
лировки на суппорте и сохранит нужную настрой-
ку. Данное действие установит необходимое кон-
трольное значение для тормозов при остановке
трактора и его фиксации на наклонной поверхно-
сти во время парковки.

Проведите визуальный осмотр тормозного диска
(2) на предмет заусенцев и повреждений, а также
тормозных колодок на предмет износа. Замени-
те колодки если они изношены до толщины 1 мм
или меньшей. Проконсультируйтесь с вашим по-
ставщиком по вопросу замены тормозных дисков
или колодок.

Не проводите работы на тракторе, если тор-
моза неисправны

.

Действие 12: Смазка трехточечной

сцепки

Для  увеличения  производительности  трехточеч-
ного  навесного  устройства  до  максимального
уровня требуется смазка сцепки.

Смажьте фитинги (3) в верхней части оси шарни-
ра на каждом подъемном цилиндре.

Смажьте фитинги (4) на подъемной тяге.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и техническое обслуживание

5-19

2375 10/2016
