Ростсельмаш. BUHLER VERSATILE Трактор модели 2375. Руководство - часть 17

3

4

1

2

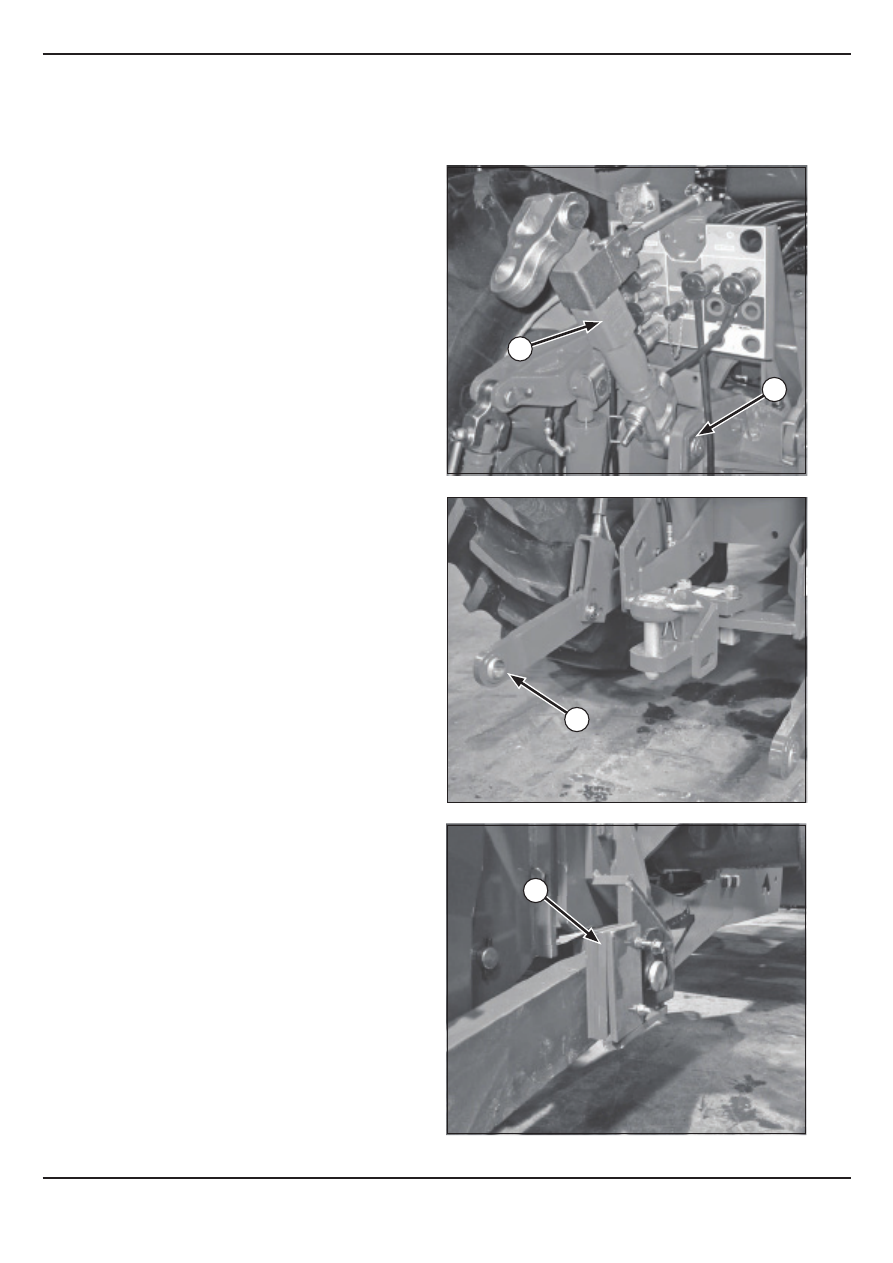

Переверните верхнюю подъемную тягу (1) и под-

соедините  ее  к  нижнему  отверстию (2) на  крон-

штейне центральной тяги.

ПРИМЕЧАНИЕ:

Это

означа-

ет,  что  точка  сцепки  становит-

ся  точкой  соединения  и  наоборот.

Установите  втулки  категории III, которые

находятся  на  держателе  корпуса  сцепно-

го  устройства,  в  поворотное  соединение

(3)  в  точках  сцепки  верхней  и  нижней  тяги.

Установите  или  снимите  прокладки (4), чтобы

убедиться,  что  нижние  тяги  не  соприкасаются  с

покрышками,  когда  не  используется  навесное

оборудование.
Для переобор. из категории  IV (узкая) в катего-

рию III повторите эти действия в обратном поряд-

ке.
Убедитесь, что в точках сцепки сцепки использу-

ются пальцы правильного диаметра. Использова-

ние  пальцев  меньшего  размера  может  привести

к поломке и повреждению оборудования или ша-

ровых головок.

ВНИМАНИЕ:  Используйте  пальцы  правиль-

ного  диаметра  для  соединения 3-точечной

сцепки. Диаметр пальцев центральной тяги

сцепки  категории III: 1-1/4 дюйма.  Диаметр

пальцев  нижней  тяги: 1-7/16 дюйма.  Диа-

метр пальцев центральной тяги сцепки ка-

тегории IVN    : 1-3/4 дюйма.  Диаметр  паль-

цев нижней тяги: 2 дюйма.


РОСТСЕЛЬМАШ

Агротехника Профессионалов

Работа гидравлической системы

4-24

2375 10/2016

1

6

5

6

 3

2

Положение тягового

крюка

Оборудование

категории III

Ширина крюка
31,8 мм  (1,25”)

деталь № 86036815

4

Положение тягового

крюка

Оборудование катего-

рии IVN

 Ширина крюка
44,45 мм (1,75”)

деталь № 86036200

F3-206

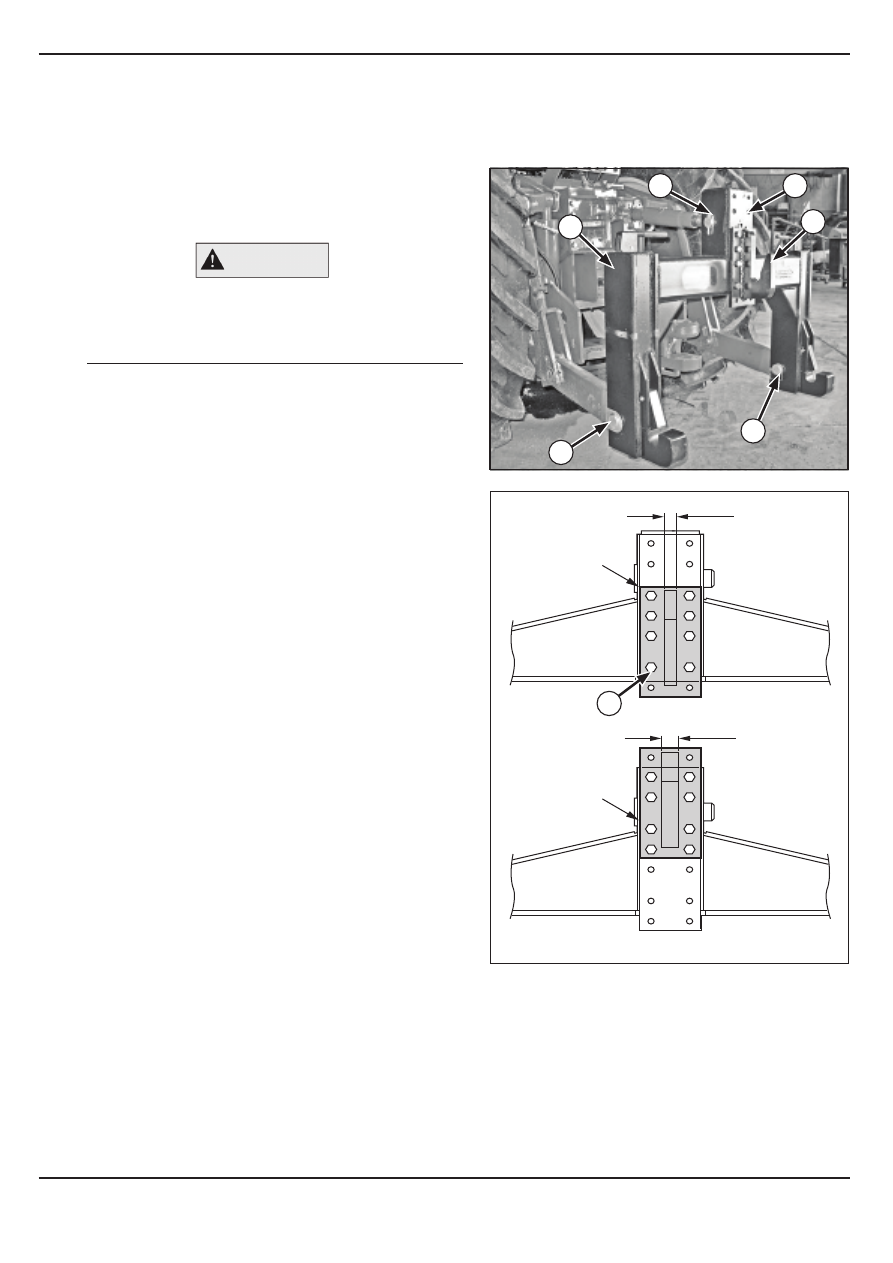

Установка автосцепки (опция)

(Опционально - категория III и IVN)

Убедитесь,  что  никого  нет  в  зоне  между  ав-
тосцепкой  и  трактором,  когда  трактор  дает
задний ход.

Опция автосцепки (1), доступная для оборудова-
ния  категории  III и IVN, позволяет  быстро  при-
соединять навесное оборудование к тракторам с
3-точечной сцепкой.
Автосцепка в сборе, деталь № F0928

Тяговый  крюк (2), поставляемый  отдельно,  при-
крепляется  центральной  опоре  автосцепки (3)
при  помощи  болтов.  Размер  и  место  крепления
тягового крюка различны для оборудования кате-
горий III и IVN.
Тяговый крюк в сборе

Категория III - деталь № 86036815
Тяговый крюк в сборе

Категория IVN - деталь № 86036200

Тяговый  крюк  должен  быть  расположен  надле-
жащим  образом  для  оборудования  категорий III
и IVN. Установите восемь крепежных болтов (4)
и  зафиксируйте  тяговый  крюк  в  правильное  по-
ложение на раме автосцепки в соответствии с ка-
тегорией используемого оборудования. Затяните
болты моментом 224 Н·м.

Дополнительная информация по установке тяго-
вого крюка представлена на чертеже F3-206.
Присоедините автосцепку (1) к верхней (5) и ниж-
ней (6) точкам сцепки 3-точечной сцепки с помо-
щью пальцев и шплинтов.

ПРИМЕЧАНИЕ:  Когда  оборудование  ка-
тегории III присоединяется  к  автосцеп-
ке,  необходимо  использовать  соответ-
ствующие  втулки,  чтобы  подогнать
точки  сцепки  к  оборудованию.  Для  обо-
рудования  категории IVN используются
точки крепления муфт.

ОСТОРОЖНО

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Работа гидравлической системы

4-25

2375 10/2016

1

2

3

4

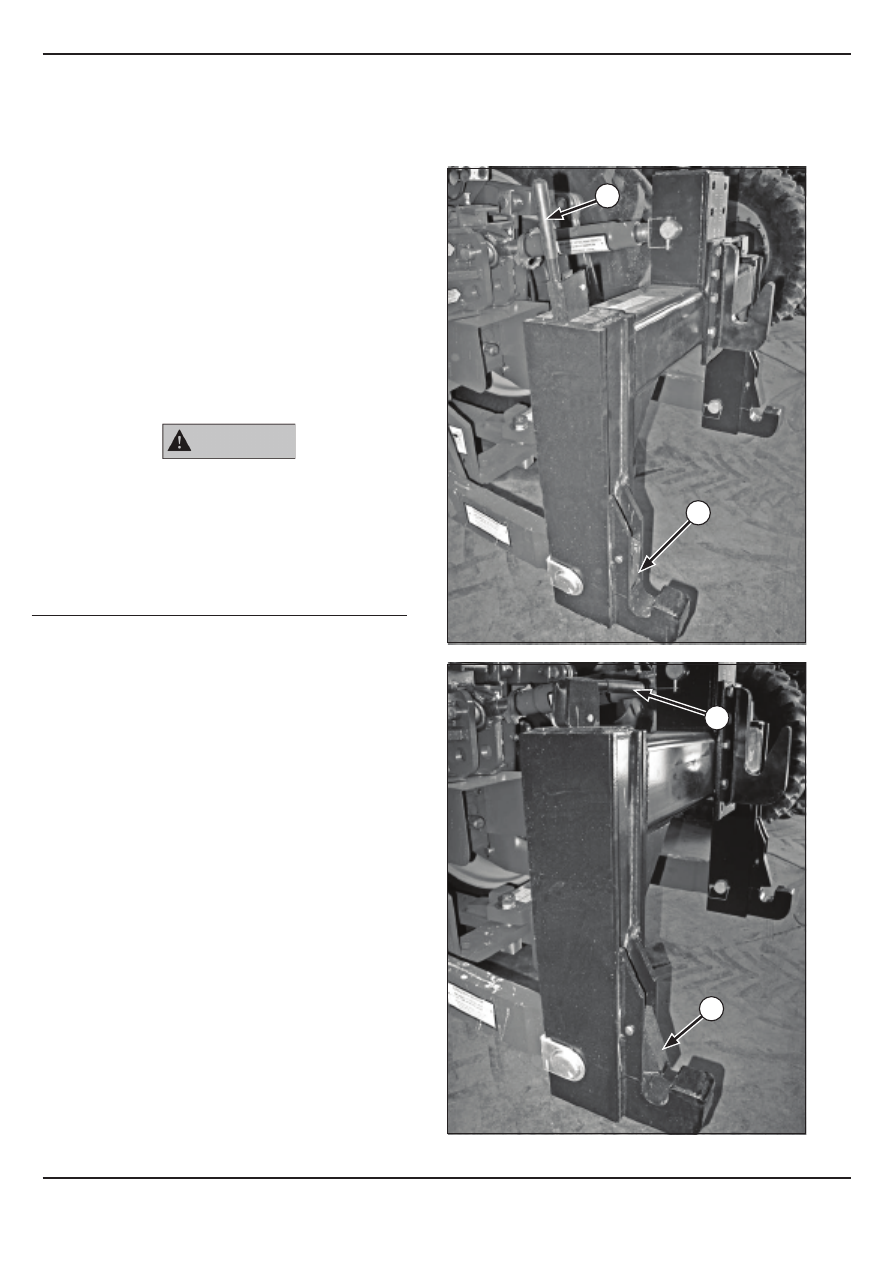

Установка навесного оборудования

Для  присоединения  автосцепки  в  сборе  к 3-то-
чечной  сцепке  установите  два  подпружиненных
рычага (1) в  вертикальное/центральное  положе-
ние.  Это  освободит  нижние  предохранительные
защелки (2). Подъедьте задним ходом к оборудо-
ванию.  Используя переключатель ручного подъе-
ма/опускания, соедините автосцепку с навесным
оборудованием.

Установите рычаги (3) обратно в горизонтальное
положение, освобождая подпружиненные предо-
хранительные защелки (4).

При  соединении  автосцепки  с  оборудованием
убедитесь,  что  крепления  оборудования  уста-
новлены должным образом, а также проверьте
наличие  подпружиненных  предохранительных
защелок.  Существует  вероятность  непред-
намеренного  разъединения,  в  частности  при
транспортировке

.

Отсоединение навесного оборудования

Опустите оборудование на землю. Убедитесь, что
оно находится в безопасном положении и не сме-
стится при отсоединении от автосцепки.

Установите подпружиненные рычаги (1) в верти-
кальное/центральное  положение,  освобождая
нижние  предохранительные  защелки  крюка (2).
Используя  переключатель  ручного  подъема/опу-
скания,  опустите 3-точечную  сцепку  для  осво-
бождения  пальцев  нижней  и  центральной  тяг  и,
отсоединив оборудование, проедьте на тракторе
вперед.
Установите рычаги (3) обратно в горизонтальное

положение.

ВНИМАНИЕ

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Работа гидравлической системы

4-26

2375 10/2016

Подключение  навесного

оборудования

Навесное  оборудование,  устанавливае-

мое на 3-точечную сцепку

ВНИМАНИЕ:  Перед  установкой  навесного
оборудования  на 3-точечную  сцепку  убе-
дитесь,  что  оборудование  совместимо  со
сцепкой трактора.

Убедитесь, что никого нет в зоне между трак-
тором  и  навесным  оборудованием,  когда
трактор дает задний ход.

Перед  подсоединением  оборудования,  уста-
навливаемого на 3-точечную сцепку, убедитесь,
что сцепное устройство не препятствует подъе-
му и опусканию оборудования.

Заглушите  двигатель  перед  подключением
оборудования.

1.   Отъедьте  назад  таким  образом,  чтобы  точ-

ки сцепки нижних тяг находились на одном
уровне с соединениями оборудования.

2.   Подсоедините нижние тяги к оборудованию

с помощью пальцев соответствующего раз-
мера и закрепите штифтами.

3.   Отрегулируйте  длину  центральной  тяги  и

установку  на  кронштейне.  Подсоедините
тягу  к  оборудованию  с  помощью  пальца  и
закрепите штифтами.

ВНИМАНИЕ:  Пальцы  сцепки  должны  со-
впадать  с  точками  присоединения.  Если
соединение слабое, это значит, что трак-
тор  и  навесное  оборудование  имеют  раз-
ные размеры сцепки. Проверьте соответ-
ствие категории сцепки.

4.   Выровняйте оборудование.

5.   Установите наклонные блоки и прокладки при

необходимости.

Полунавесное оборудование

1.   Крупное

задненавесное

оборудование

обычно присоединяется только к двум ниж-
ним подъемным тягам.

2.   Подсоедините оборудование таким же обра-

зом, как и оборудование, устанавливаемое
на 3-точечную сцепку, но не подсоединяйте
центральную  тягу.  Нижние  тяги  поднимают
переднюю  часть  оборудования,  а  вынос-
ной гидравлический цилиндр поднимает за-
днюю часть оборудования.

3.   Более подробная информация о подключе-

нии  гидравлики  и  подъеме  полунавесного
оборудования  приведена  в  главе  «Работа
гидравлической  системы»  ранее  в  данном
разделе.

При  проведении  техобслуживания  навесно-
го  оборудования,  установленного  на 3-то-
чечную сцепку, убедитесь, что оборудование
имеет соответствующую блокировку.

ОСТОРОЖНО

ОСТОРОЖНО

ОСТОРОЖНО

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Работа гидравлической системы

4-27

2375 10/2016

Эта страница намеренно оставлена пустой.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Работа гидравлической системы

4-28

2375 10/2016

Раздел 5: Смазка и техническое обслуживание - Содержание

Общая информация

          5-4



Введение

           5-4

Правила техники безопасности

        5-4

Предотвращение загрязнения системы

       5-4

Гибкий график техобслуживания

        5-4

Таблица «Смазка и техническое обслуживание»      5-4
Первое обслуживание (после 50 часов эксплуатации)

     5-4

Заправка трактора топливом

        5-5

Хранение топлива          5-5
Требования к топливу

         5-5

Таблица «Выбор дизельного топлива»

       5-6

Заправка дизельным топливом

        5-7

Снятие защиты

          5-8

Доступ к двигателю          5-8
Открывание панели капота

        5-8

Снятие панели капота

         5-8

Доступ к аккумулятору

         5-9

Доступ к дистанционному клапану

       5-9

Передняя решетка          5-9

Каждые 10 часов или ежедневно

        5-12

Действие 1: Ежедневный осмотр

        5-12

Действие 2: Проверка уровня охлаждающей жидкости двигателя

   5-13

Действие 3: Натяжение ремня вентилятора

      5-14

Действие 4: Ремень компрессора кондиционера      5-15
Действие 5: Натяжение ремня генератора

      5-16

Действие 6: Уровень масла в двигателе

       5-16

Действие 7: Слив воды из топливного фильтра

      5-17

Действие 8: Уровень гидравлического масла

      5-17

Действие 9: Уровень трансмиссионного масла

      5-18

Действие 10: Уровень тормозной жидкости

      5-18

Действие 11: Регулировка тормоза

       5-19

Действие 12: Смазка 3-точечной сцепки

       5-19

Действие 13: Смазка нижнего фиксатора шарнирного соединения

   5-20

Действие 14: Смазка болтов цилиндра переднего моста     5-20
Действие 15: Смазка болтов цилиндра заднего моста

     5-21

Действие 16: Смазка верхнего фиксатора шарнирного соединения

   5-21

Действие 17: Смазка передних пальцев продольной рулевой тяги

   5-21

Действие 18: Смазка задних пальцев продольной рулевой тяги    5-22
Действие 19: Смазка опорного подшипника вала привода заднего моста

  5-22

Действие 20: Проверка крутящего момента гайки крепления колеса

   5-22

Каждые 50 часов

          5-23

Действие 21: Проверка соединений воздухоочистителя двигателя

   5-23

Действие 22: Очистка воздушного фильтра кабины

     5-23

Действие 23: Проверка уровня масла для дифференциала

    5-25

Действие 24: Проверка уровня масла планетарной передачи

    5-25

Действие 25: Проверка давления в шинах

      5-26



РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и техническое обслуживание

5-1

2375 10/2016

Каждые 250 часов

          5-27



Действие 26: Замена моторного масла и масляного фильтра

    5-27

Действие 27: Замена фильтра системы охлаждения

     5-28

Действие 28: Проверка уровня DCA4 в двигателе

     5-29

Действие 29: Замена топливного фильтра

      5-29

Действие 30: Проверка смотрового стекла кондиционера

    5-30

Действие 31: Проверка сливных шлангов кондиционера     5-30
Действие 32: Проверка крепежа комплекта противовесов

    5-31

Действие 33: Проверка крепежа колес

       5-32

Действие 34: Смазка подшипника карданной передачи

     5-33

Действие 35: Смазка вала привода заднего моста

     5-34

Каждые 500 часов

          5-35

Действие 36: Проверка соединений аккумулятора

     5-35

Действие 37: Проверка уровня аккумуляторного электролита

    5-36

Действие 38: Проверка соединений стартера

      5-36

Действие 39: Чистка воздушного фильтра предварительной очистки двигателя   5-37
Действие 40: Чистка дренажного отверстия топливного бака

    5-37

Действие 41: Чистка сетки всасывающего гидравлического фильтра

   5-38

Действие 42: Чистка сапуна гидравлического бака

     5-38

Действие 43: Замена гидравлического фильтра

      5-39

Действие 44: Замена фильтра коробки передач

      5-39

Действие 45: Замена масла для дифференциала

     5-40

Действие 46: Замена масла планетарной передачи

     5-40

Действие 47: Проверка затяжки болтов крепления моста

    5-41

Действие 48: Замена износных колодок сцепного устройства

    5-41

Действие 49: Паровая очистка трактора

       5-42

Каждые 1000 часов

          5-43

Действие 50: Замена внутреннего и внешнего воздушного фильтра

   5-43

Действие 51: Замена воздушного фильтра кабины

     5-44

Действие 52: Замена трансмиссионного масла

      5-46

Действие 53: Чистка сетки всасывающего фильтра

     5-48

Действие 54: Проверка крепления трансмиссии

      5-48

Действие 55: Замена гидравлического масла

      5-49

Действие 56: Проверка креплений двигателя

      5-49

Действие 57: Проверка турбокомпрессора двигателя

     5-50

Действие 58: Проверка шлангов радиатора

      5-50

Действие 59: Проверка креплений кабины

      5-50

Каждые 2000 часов или каждые 2 года

       5-51

Действие 60: Замена охлаждающей жидкости двигателя

    5-51

При включении предупредительной сигнальной лампочки

    5-54

Действие 61: Чистка внешнего элемента воздухоочистителя

    5-54

При необходимости

          5-56

Действие 62: Замена прожекторной/рабочей лампы

     5-56

Действие 63: Замена лампочек световой сигнализации на крыше

   5-57

Действие 64: Замена лампочек тормозных фонарей

     5-57

Действие 65: Замена предохранителей/реле

      5-58

Действие 66: Проверка регулировки дросселя

      5-59

Действие 67: Регулировка педали замедлителя

      5-60

Действие 68: Очистка пола кабины

       5-60

Действие 69: Очистка сиденья оператора и обивки

     5-60

Действие 70: Проверка уровня жидкости стеклоомывателя

    5-61



РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и техническое обслуживание

5-2

2375 10/2016

Действие 71: Замена щеток стеклоочистителя

     5-61

Действие 72: Замена тормозной жидкости

      5-62

Действие 73: Слив из топливных баков

      5-63

Действие 74: Хранение трактора

       5-63

Подготовка к эксплуатации после хранения

      5-64

Первоначальный запуск двигателя (после хранения)     5-64



РОСТСЕЛЬМАШ

Агротехника Профессионалов

Смазка и техническое обслуживание

5-3

2375 10/2016
