Ростсельмаш. BUHLER VERSATILE Трактор модели 2375. Руководство - часть 13





Диагностика двигателя

Блок  управления  двигателем (ECM) оснащен
встроенной  диагностической  функцией,  которая
позволяет  уполномоченному  дилеру/поставщи-
ку Cummins получать  и  просматривать  коды  не-
исправностей,  которые  произошли  в  двигателе.

Каждый  раз,  когда  в  системе  возникает  не-
исправность,  она  сохраняется  в  памяти  бло-
ка.

Коды

неисправностей

отображаются

на  электронной  приборной  панели  (ЭПП).
Выше  в  данном  разделе  приведен  список
кодов  неисправностей  и  их  определения.

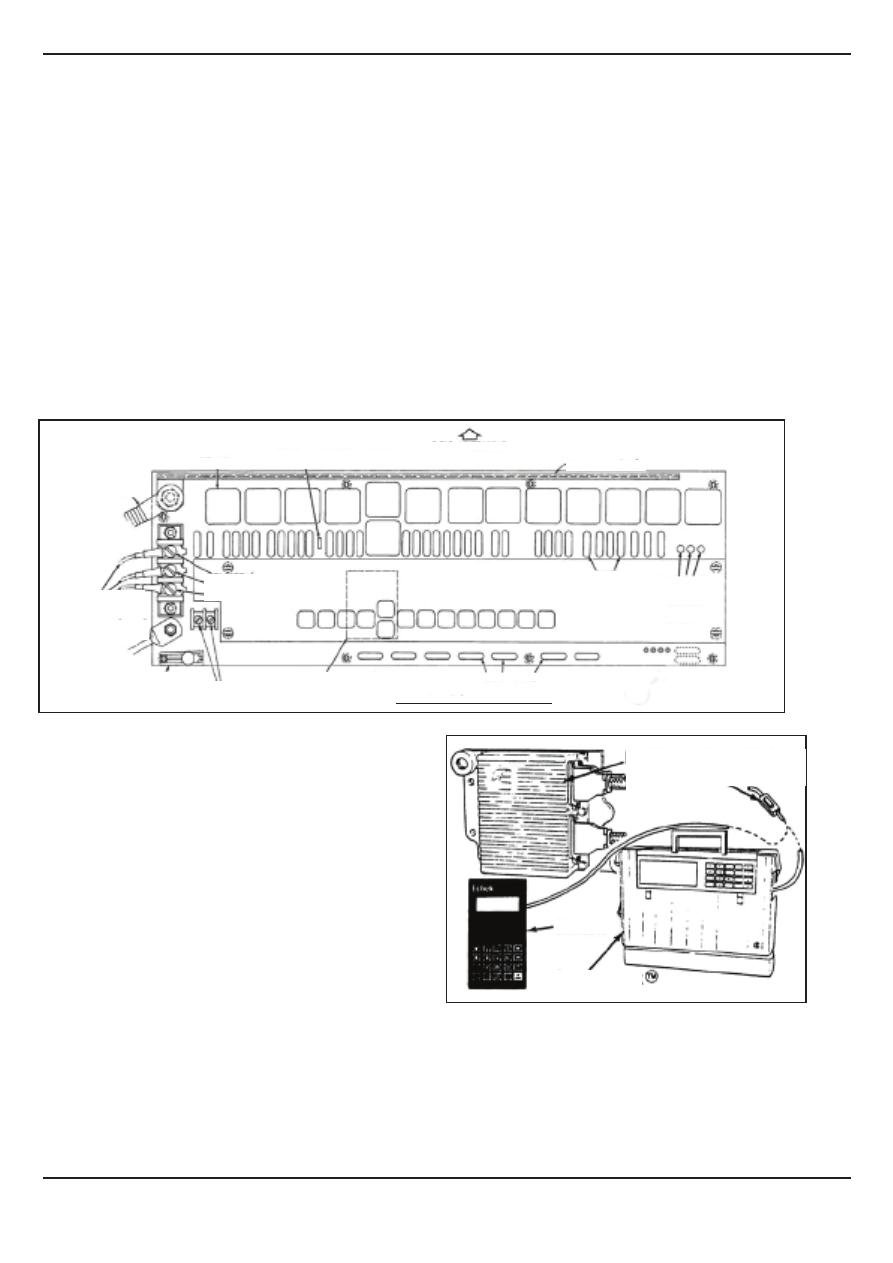

Подключение Echek™/Compulink™/Insite™:

Уполномоченные  дилеры/поставщики Cummins

имеют  доступ  к  ручным  диагностическим  при-

борам, которые могут быть подключены к блоку

управления  двигателем (ECM) через  диагности-

ческий  разъем,  находящийся  в  жгуте  проводов

двигателя.  Диагностические  приборы Echek/

Compulink/Insite  позволяют  специалисту  напря-

мую  считывать  информацию  о  коде  неисправ-

ности,  загружать  обновления  в  блок  и  осущест-

влять изменения в существующем программном

обеспечении блока.
Независимо  от  метода  выявления  неисправно-

сти блок управления двигателем позволяет тех-

ническому  специалисту  легко  диагностировать

неполадки  в  двигателе  и  проводить  ремонт  на

основании кода неисправности.

ВНИМАНИЕ: Диагностика двигателя долж-

на  осуществляться  только  уполномочен-

ным  дилером/поставщиком Cummins или

дилером  Ростсельмаш.  Не  пытайтесь

перевести  блок  в  режим  диагностики  без

непосредственного  участия  дилера  Рост-

сельмаш или дилера/поставщика Cummins.

БУД
(ECM)

Диагностиче-
ский разъем

Echek

Compulink

РЕЛЕ

РЕЛЕ АВТОМАТИЧЕСКОГО ОСТАНОВА

СТАНДАРТНЫЙ/ОТКЛЮЧАЮЩИЙ РАЗЪЕМ

ЗАДНЯЯ ЧАСТЬ ТРАКТОРА

ШИНА (12В)

ПРЕДОХРАНИ-

ТЕЛИ

СВЕТОДИОДЫ БЛО-

КИРОВКИ

ЦЕПИ ЗАПУСКА

ДИАГНОСТИКА СИЛОВОГО
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

ВЫБОРОЧНАЯ
ДИАГНОСТИКА

ЗАПАСНЫЕ ПРЕДОХРАНИТЕЛИ

БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

CA-7 (КРАСНЫЙ)

ОТ АККУМУЛЯТОРА

ЗАЗЕМЛЕНИЕ

ЗАЖИГАНИЯ
ОТ БАТАРЕИ

ВСПОМОГАТЕЛЬНЫЕ

СИЛОВЫЕ

СОЕДИНЕНИЯ

CA-8 (ЧЕРНЫЙ)

НА ЗЕМЛЮ

КЛЕЩИ ДЛЯ

ПРЕДОХРАНИТЕЛЕЙ

ПРОБЛЕСКОВЫЙ БЛОК

(ПОД ЗАВОДСКОЙ ТАБЛИЧКОЙ)

СОЕДИНЕНИЯ ВНЕШНЕЙ

СИГНАЛИЗАЦИИ И ОСТА-

НОВА

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-50

2735 10/2016

Эксплуатация сцепного устрой-

ства

Ручной палец сцепки - BSN 300919

Автоматический палец сцепки - ASN

300918

Высота  сцепного  устройства  зафиксирована  и  не

должна изменяться. Она рассчитана так, чтобы про-

изводить  максимальную  тягу  для  колесной  базы,

размера шины, распределения веса и балластиров-

ки трактора. Длина сцепного устройства не регули-

руется и, если трактор оснащен ВОМ, расстояние от

пальца сцепного устройства до конца ВОМ состав-

ляет 508 мм.
Серьга,  прикрепляемая  болтом,  к  ручному  пальцу

сцепки (1) может быть снята и закреплена к нижней

части сцепного устройства в соответствии с требо-

ваниями  подключения  навесного  оборудования  и

ВОМ.

ВНИМАНИЕ:  Зажимной  штифт  должен  уста-

навливаться  через  сцепной  палец,  чтобы

удерживать  его,  когда  серьга  переворачива-

ется при использовании ВОМ.
ВНИМАНИЕ:

Такое

расположение

не

применяется  для  автоматического  пальца

сцепки.

Сцепное  устройство  является  шарнирным  соеди-

нением  и  должно  быть  зафиксировано  для  наи-

лучшей  производительности  и  наименьшего  увода

в  сторону.  Существует  пять  положений  сцепного

устройства на модели без 3-точечной сцепки. Чтобы

переместить  сцепное  устройство,  необходимо  вы-

нуть зажимы (1) из износных колодок (2). Снимите

износные  колодки,  установите  сцепное  устройство

в  необходимое  положение  и  повторно  установите

износные колодки. На тракторах с 3-точечной сцеп-

кой в любом положении используется один палец,

за исключением центрального положения, когда ис-

пользуется два пальца.

ПРИМЕЧАНИЕ: Сцепное устройство с руч-

ным пальцем сцепки

На тракторах с 3-точечной сцепкой могут устанавли-

ваться оба пальца износных колодок, когда сцепное

устройство поворачивается в правое и левое поло-

жение. На тракторах с 3-точечной сцепкой имеется

3 положения сцепного устройства.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-51

2735 10/2016

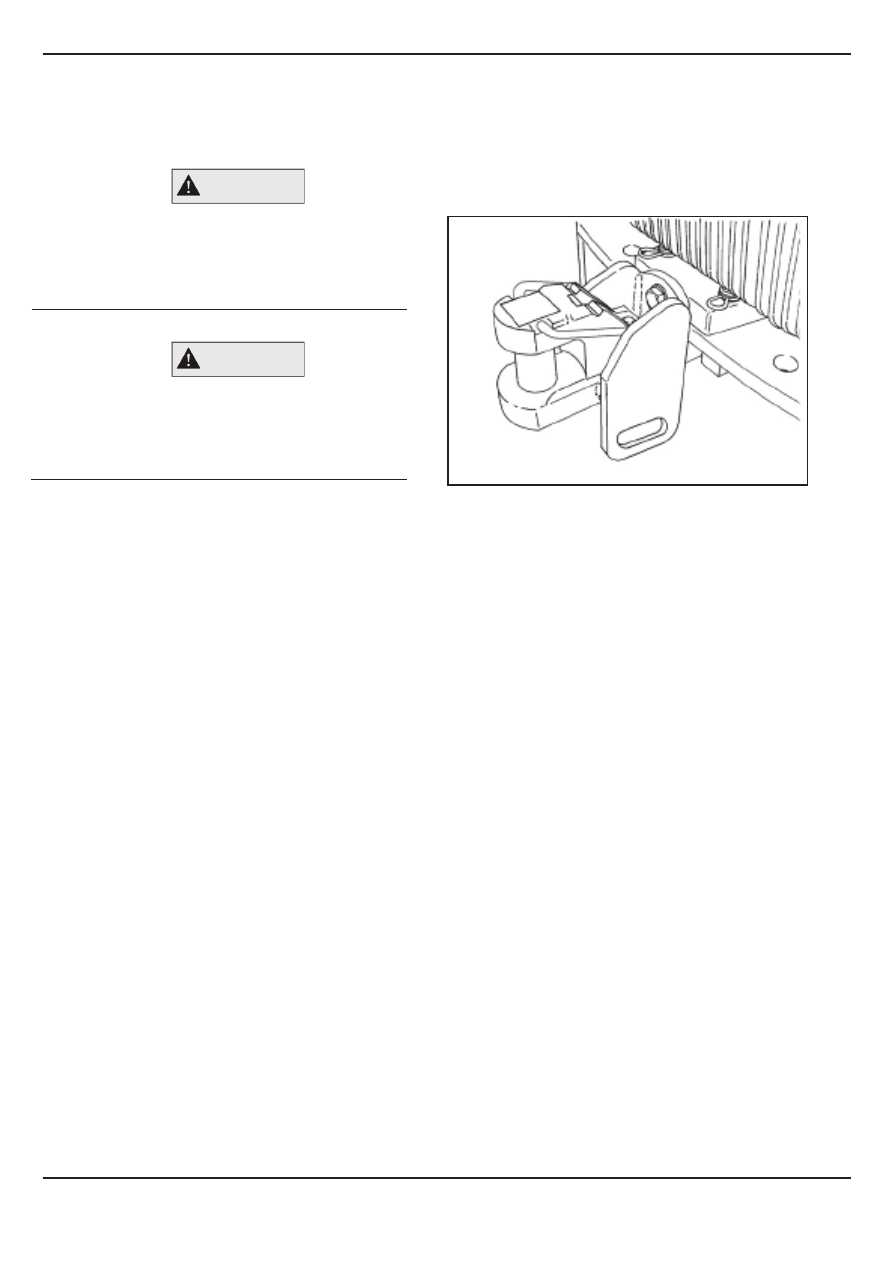

Никогда не устанавливайте навесное оборудо-
вание, если фиксатор пальца сцепного устрой-
ства  поврежден  или  отсутствует.  Отремонти-
руйте или замените фиксатор.

Не  допускайте  скопления  постороннего  мате-
риала  в  области  пальца  сцепного  устройства,
чтобы  материал  не  мешал  работе  фиксатора
пальца.

Выберите необходимое для работы положение
и вставьте палец и износную колодку (и), чтобы
зафиксировать сцепное устройство.

Сцепное  устройство  всегда  должно  быть  за-
креплено.  В  некоторых  случаях,  когда  навес-
ное оборудование оказывает боковую нагрузку
на  заднюю  часть  трактора,  необходимо,  что-
бы  сцепное  устройство  имело  свободный  ход.
Сцепное устройство может использоваться как
поворотный  элемент,  но  после  продолжитель-
ного использования может понадобиться заме-
на износной колодки сцепного устройства.

Серьга сцепки должна крепиться только к ниж-
ней  пластине  сцепного  устройства.  Другие
сцепки  должны  крепиться  между  пластинами,
как указано на ярлыке на верхней части износ-
ной колодки сцепного устройства.

ОСТОРОЖНО

ОСТОРОЖНО

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-52

2735 10/2016

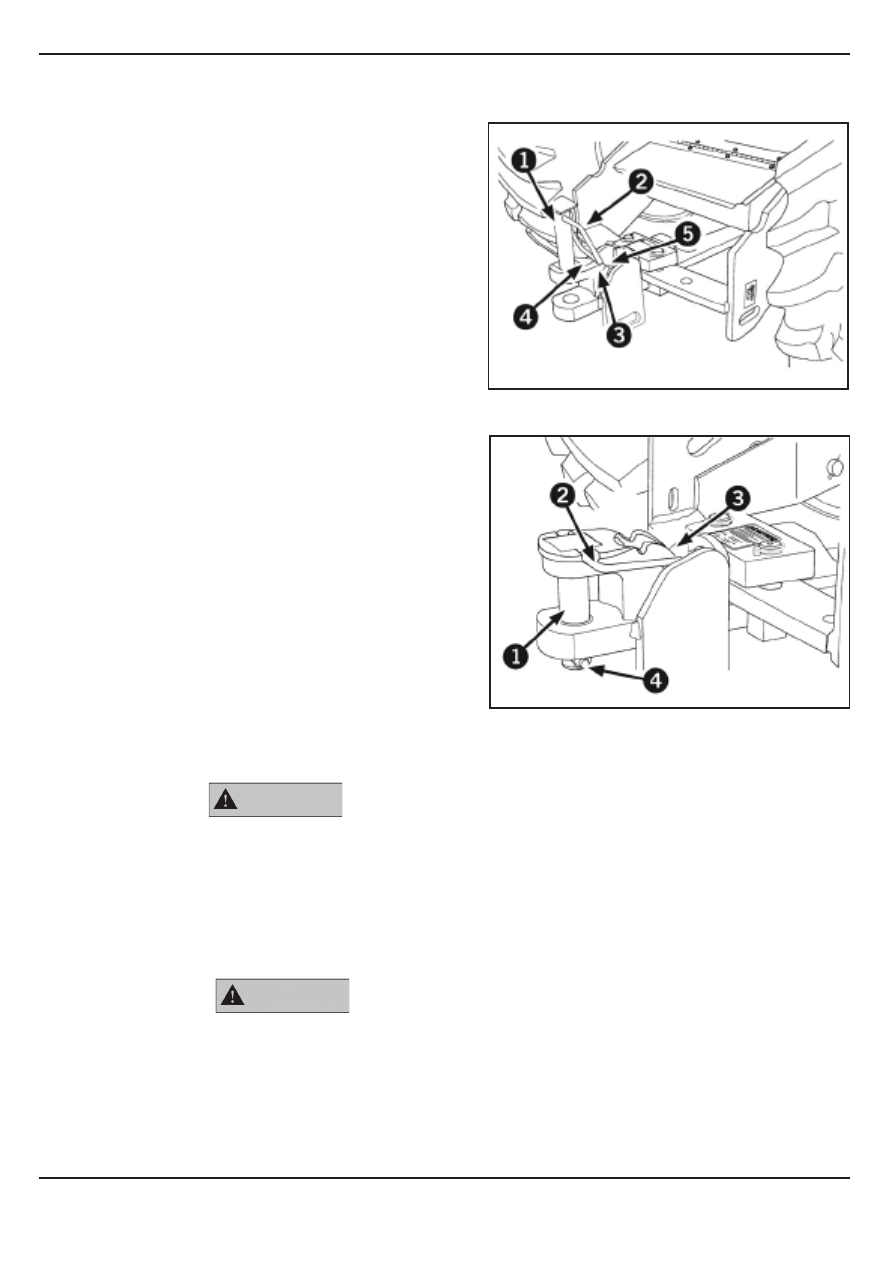

Сцепное устройство с автоматическим

пальцем сцепки

Сцепное  устройство  оборудовано  пальцем,  кото-

рый автоматически падает на место, зацепляя на-

весное оборудование.
Для  эксплуатации  поместите  палец  сцепного

устройства (1) в  поднятое  положение.  Стопорное

кольцо (2) устанавливается в верхнем пазе (3) серь-

ги, чтобы удерживать палец сцепного устройства в

поднятом  положении.  Освобождающая  планка (4)

должна быть помещена перед стопорным кольцом,

как указано на рисунке. Сцепное устройство теперь

готово к прикреплению навесного оборудования.
Когда трактор даст задний ход, чтобы зацепить на-

весное оборудование, сцепка оборудования войдет

в контакт с освобождающей планкой (4), при вырав-

нивании  сцепного  устройства.  Поскольку  освобо-

ждающая планка продвигается вперед, она смеща-

ет  стопорное  кольцо (2). Палец  сцепки (1) пойдёт

вниз,  поскольку  стопорное  кольцо (2) скатывается

с  наклонной  поверхности (5) на  фронтальной  ча-

сти серьги. Таким образом, навесное орудие можно

присоединить  к  трактору  без  необходимости  поки-

дать кабину управления трактора и наличия второ-

го оператора.
После того, как палец сцепки (1) заскочит на место,

стопорное  кольцо (2) фиксируется  в  нижнем  пазе

(3) серьги. Паз (3) удерживает стопорное кольцо в

опущенном  положении,  предотвращая  случайное

отцепление пальца сцепного устройства.

ВНИМАНИЕ:  Всегда  устанавливайте  защит-

ный  закрепляющий  штифт  в  пальце  сцепки

(4), чтобы защитить палец сцепки и предот-

вратить  случайное  отцепление  навесного

орудия.

Чтобы вручную отсоединить оборудование, снача-

ла выверните стопорное кольцо (2) из паза (3), за-

тем потяните палец сцепки из серьги.

Запрещается  находиться  между  трактором  и
навесным  оборудованием,  когда  трактор  дает
задний  ход,  чтобы  прицепить  оборудование.
Всегда  полностью  останавливайте  трактор  и
затягивайте стояночный тормоз перед тем, как
осуществлять действия по присоединению обо-
рудования, находясь за трактором

.

Всегда закрепляйте сцепное устройство, чтобы
предотвратить колебания при транспортировке
оборудования, а также при эксплуатации любо-
го оборудования за исключением землеройного
оборудования.

ВНИМАНИЕ

ВНИМАНИЕ

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-53

2735 10/2016

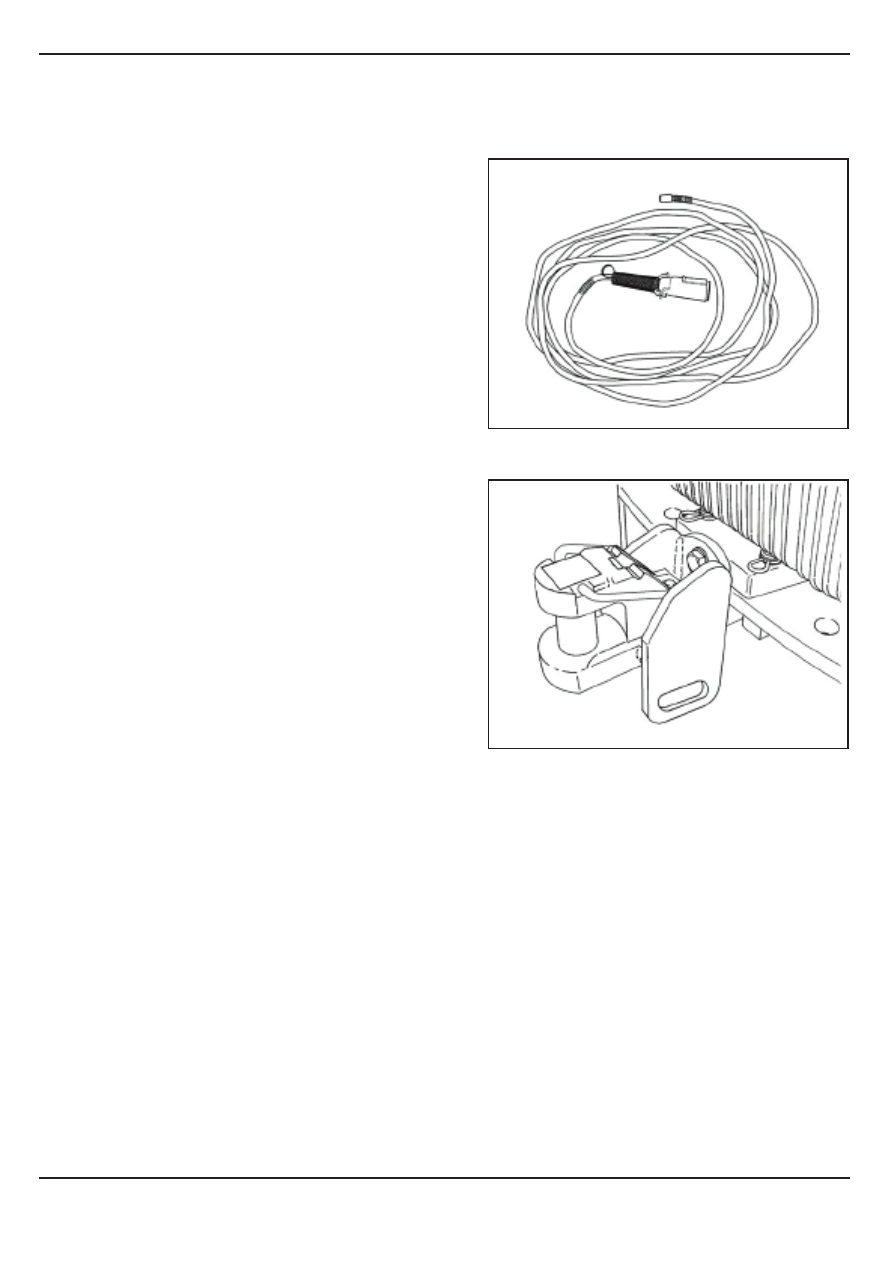

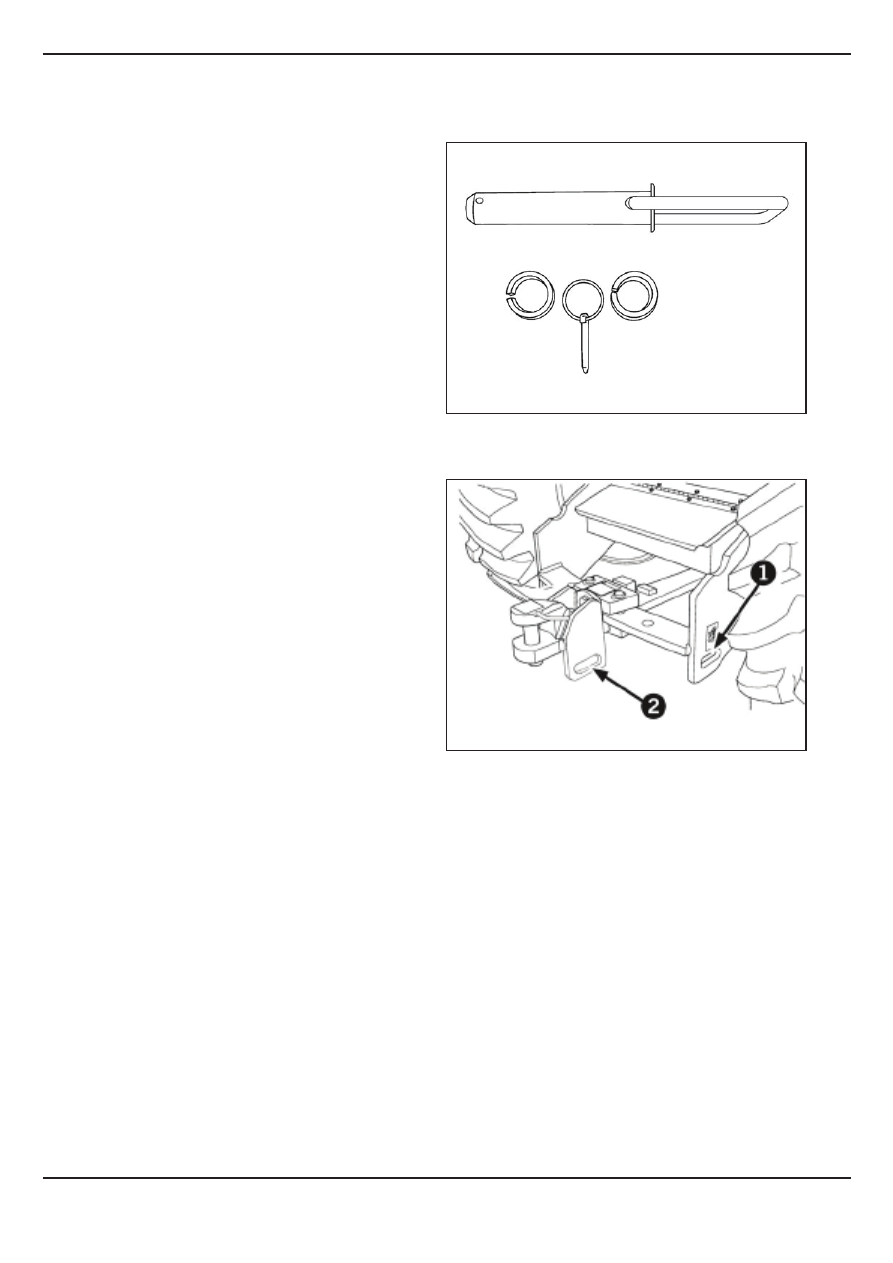

Комплект пальцев сцепного

устройства 38,1 мм (Автоматиче-

ский палец сцепки)
Комплект пальцев сцепного устройства

38,1 мм (1-1/2 дюйма)

Комплект  пальцев  сцепного  устройства  диа-

метром 38,1 мм  можно  приобрести  у  дилера

Ростсельмаш под номером 86027940 (ручной) и

86030679 (автоматический). Комплект позволяет

заменить имеющийся палец сцепного устройства

на палец диаметром 38,1 мм, чтобы он подходил

к отверстиям навесного оборудования.

Нагрузка на сцепное устройство

Рекомендуемый  максимальный  вес  на  сцепном

устройстве составляет:

•  Положение сцепного устройства 508 мм

•  Максимальная вертикальная нагрузка 2700 кг

ВНИМАНИЕ: Нагрузка на сцепное устройство

значительно  увеличивается  при  езде  по  не-

ровной  поверхности.  Уменьшите  скорость,

чтобы предотвратить вероятность повреж-

дения трактора или навесного оборудования.

Вертикальная нагрузка на сцепное устройство рас-

сматривается как балласт, и этот вес добавляется к

общему весу трактора. Не превышайте максималь-

но допустимый эксплуатационный вес трактора.

ПРИМЕЧАНИЕ:  При  необходимости  можно

приобрести  дополнительную  опору  сцеп-

ного устройства.

Предохранительная  цепь  навесного

оборудования

Навесное оборудование, оснащенное предохрани-

тельной цепью, может быть прикреплено к трактору

при  помощи  крепежных  пазов (1) и  паза  для  цепи

(2) на корпусе сцепного устройства. Убедитесь, что

цепь имеет достаточное провисание, позволяющее

осуществлять  поворот  трактора  без  ограничения

поворота сцепного устройства.
Удостоверьтесь,  что  предохранительная  цепь  об-

ладает достаточной прочностью, чтобы выдержать

общую массу навесного оборудования, буксируемо-

го трактором. Инструкции по весу и установке пре-

дохранительной цепи приведены в руководстве по

эксплуатации навесного оборудования.
Дилер Ростсельмаш может оказать непосредствен-

ную помощь при прикреплении предохранительной

цепи к трактору.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-54

2735 10/2016

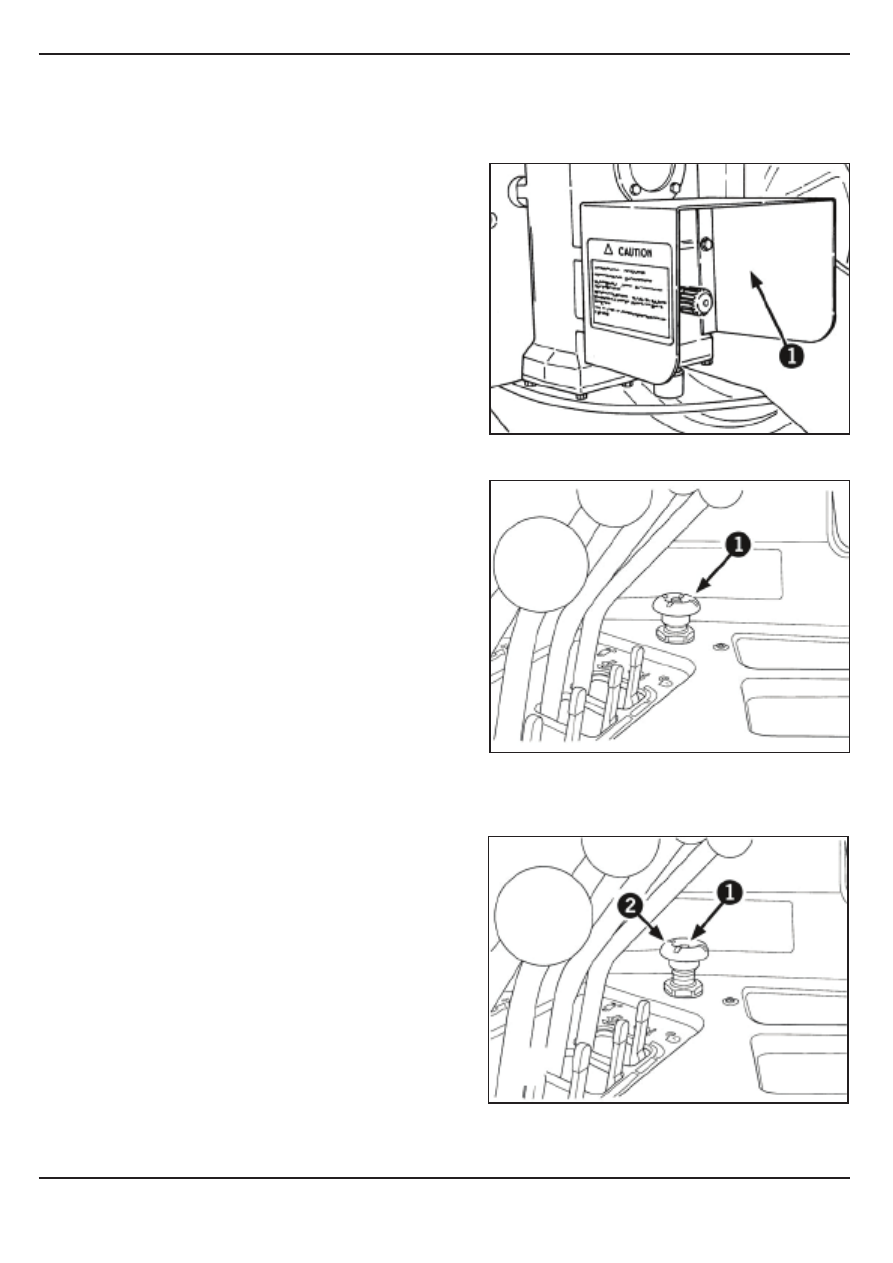

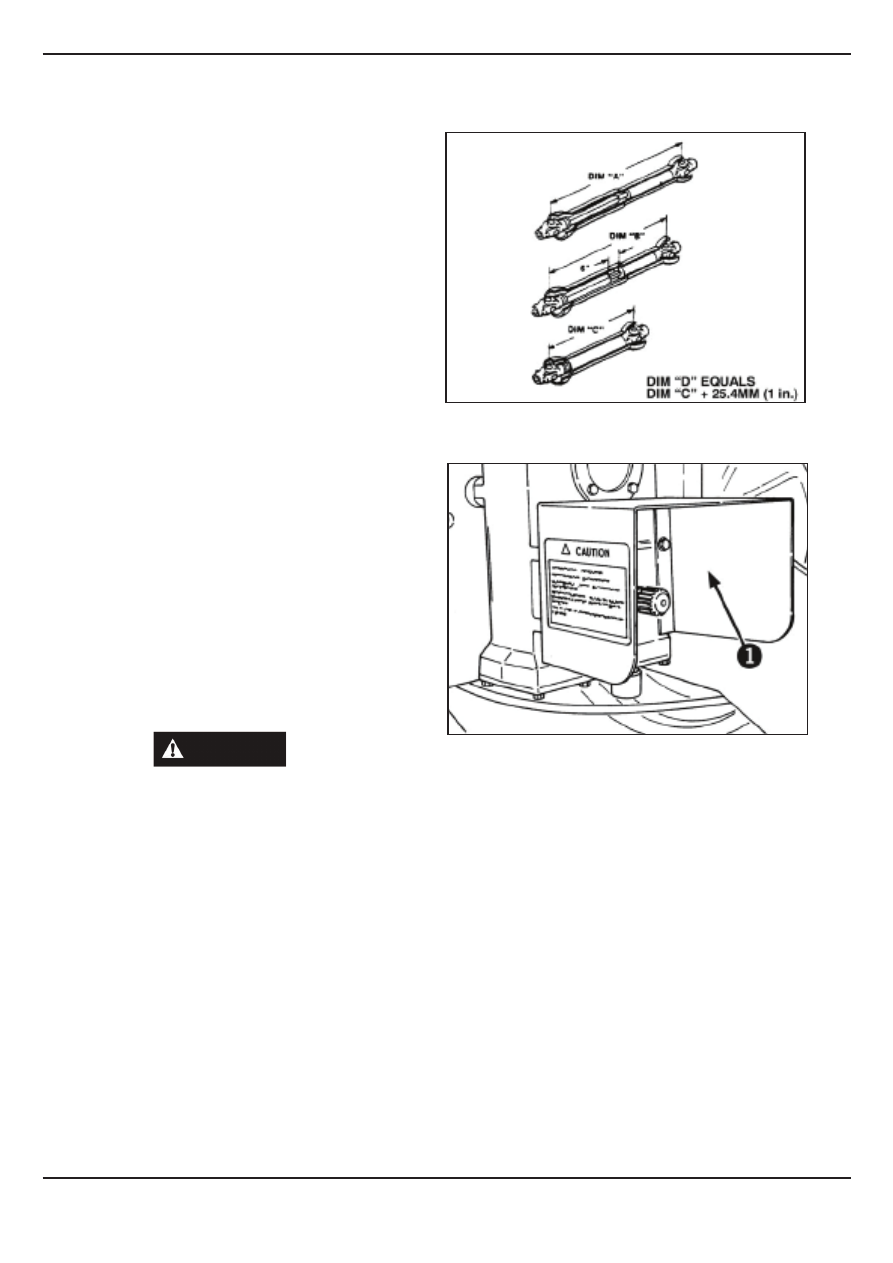

Работа вала отбора мощности

(ВОМ)

Перед началом использования ВОМ убедитесь,
что все защитные щитки и кожухи установлены.
Используйте фиксатор шарнирного соединения
для использования с ВОМ или для проведения
техобслуживания трактора.

ВНИМАНИЕ:  Чрезмерная  пробуксовка  сце-
пления  может  вызвать  преждевременное
повреждение  сцепления.  Не  пытайтесь
отсоединить  заклинившее  оборудование
путем  повторного  включения  и  выключе-
ния сцепления ВОМ.

ВОМ  устанавливается  опционально  на  заводе
или дилером. Если трактор не оснащен ВОМ, а
Вы хотите его установить, обратитесь к дилеру
Ростсельмаш.

ВОМ приводится в действие мокрым дисковым
сцеплением со встроенным тормозом, управля-
емым электромагнитным клапаном. ВОМ может
работать  в  любом  диапазоне  скоростей  двига-
теля, но не может включаться при скорости дви-
гателя более 1400 об./мин.

ПРИМЕЧАНИЕ:  Тракторы,  оснащенные
ВОМ,  должны  быть  оборудованы  шар-
нирными блоками 38° (или 33° - 31° в за-
висимости от параметров покрышек).

Требования к валу отбора мощности

(ВОМ)

Ведущий вал ВОМ навесного оборудования дол-
жен  быть  оснащен  вилкой  шлицевого  вала (20
шлицев)  диаметром 45 мм,  предназначенную
для работы на скорости 1000 об./мин. Не исполь-
зуйте переходник для вилки меньшего размера.

Не  используйте  переходной  вал  ВОМ 35 мм.
Вал может сломаться и стать причиной серьез-
ной травмы.

Перед использованием оборудования с ВОМ:

1.   Зафиксируйте сцепное устройство непосред-

ственно за ВОМ для предотвращения колеба-
ния устройства.

2.   Убедитесь  в  наличии  надлежащего  зазора

между  карданной  передачей  ВОМ,  валом  и
3-точечной сцепкой, в частности при поворо-
тах и на неровной местности.

3.   Рекомендуемое  расстояние  между  паль-

цем  сцепного  устройства  и  ВОМ  составляет
508 мм. Это расстояние не регулируется. Уд-
линитель сцепного устройства не использует-
ся при эксплуатации навесного оборудования
с ВОМ при 1000 об./мин.

ПРИМЕЧАНИЕ:  Некоторые  производи-

тели  навесного  оборудования  могут

предъявлять  особые  требования  к  рас-

стоянию между сцепным устройством и

ВОМ.  См.  руководство  по  эксплуатации

навесного оборудования.

ОСТОРОЖНО

ОПАСНО

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-55

2735 10/2016

ОПАСНО

4.   Убедитесь, что обе половины ведущего

вала отбора мощности (ВОМ) имеют необ-
ходимое перекрытие и не отделяются при
поворотах.

Потяните обе половины в стороны до кон-
ца, практически до их полного рассоедине-
ния Это величина А.

Для получения величины B вычтите
152,4 мм из величины A.

ВНИМАНИЕ: Не используйте оборудо-
вание, если карданная передача больше
величины B.

Соедините две половины вала вместе
настолько, насколько это возможно. Это
величина C. Для получения величины D
добавьте 25,4 мм к величине C.

ВНИМАНИЕ: Не используйте оборудо-
вание, если карданная передача меньше
величины D.

5.   Убедитесь, что все защитные щитки на-

ходятся на своих местах, их состояние
соответствует требованиям. Они должны
полностью укрывать карданную передачу.

6.   Убедитесь, что главный щит ВОМ (1) нахо-

дится на своем месте.

Запрещается удалять и менять главный щит
ВОМ в процессе прикрепления навесного обо-
рудования.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-56

2735 10/2016

Работа вала отбора мощности (ВОМ)

1.   Заглушите  двигатель  и  припаркуйте  трактор.

Соедините сцепное устройство со сцепкой на-
весного  оборудования.  Отключение  двигате-
ля размыкает тормоз ВОМ, позволяя вручную
вращать  вал  так,  чтобы  можно  было  выров-
нять шлицы.  Для более легкого соединения
убедитесь, что ведущие валы выровнены.

2.   Соедините ведущий вал оборудования с вы-

ходным  валом  трактора.  Проверьте  наличие
необходимого  телескопического  эффекта  и
зазора до ближней рамы.

3.   Заведите  трактор,  трансмиссия  должна

быть в нейтральном положении, а переклю-
чатель ВОМ (1) в выключенном положении
(сцепление выключено).

4.   С  отключенным  сцеплением  ВОМ  подни-

мите  и  опустите  навесное  оборудование,
чтобы  убедиться  в  наличии  надлежащего
зазора между трактором и оборудованием.
Убедитесь в отсутствии помех, препятству-
ющих движению оборудования.

5.   Когда обороты двигателя достигнут 1000 об./

мин, включите ВОМ.  Он активируется пере-

ключателем (1), расположенном  на  правой

консоли.  Чтобы  включить  сцепление,  на-

жмите  на  кнопку  в  центре (1) и  поднимите

переключатель вверх за наружные выступы

(2).  На  ЭПП  загорится  индикатор.  ВОМ  ос-

нащена встроенным модулятором, который

обеспечивает  более  равномерный  переход

во время запуска сцепления ВОМ.

ПРИМЕЧАНИЕ: ВОМ не включится, если

частота  вращения  двигателя  превы-

шает 1400 об./мин.  Если  частота  вра-

щения  двигателя  превышает 1400 об./

мин, ВОМ не включится, пока частота

вращения  не  упадет  до 1340 об./мин.

Отключите  переключатель,  сбавьте

частоту  оборотов  двигателя  и  вклю-
чите переключатель.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-57

2735 10/2016















содержание   ..  11  12  13  14   ..
