Ростсельмаш. BUHLER VERSATILE Трактор модели 2375. Руководство - часть 9

Переключение передач в диапазоне

ОБРАТИТЕ ВНИМАНИЕ: Рекомендуется,

чтобы переключение на ходу осуществля-

лось только при малых тяговых и колесных

нагрузках и в пределах диапазона передач.

Не пытайтесь переключить диапазон, не

остановив трактор полностью.

1.   Полностью выжмите педаль сцепления.

2.   Сдвиньте рычаг переключения передач (1) в

положение необходимой передачи.  Схема

переключения (2) находится под рычагом

переключения и указывает положение пере-

дачи, а таблица скоростей расположена на

правом окне кабины.

ПРИМЕЧАНИЕ: Нет необходимости

уменьшать частоту вращения двигате-

ля для переключения в пределе одного

диапазона, однако это рекомендуется

для того, чтобы продлить срок службы

компонентов переключения.

3.   Медленно отпустите педаль сцепления для

плавного включения коробки передач.

ПРИМЕЧАНИЕ: Несмотря на то, что осу-

ществлять переключение на ходу в пре-

делах диапазона при сильных нагрузках

возможно, скорее всего это приведет

к резкой остановке трактора до того,

как переключение будет завершено.  Для

безопасности оператора рекомендуется

опустить вниз дроссельную заслонку,

поднять любое рабочее оборудование и

остановить трактор, прежде чем пред-

принимать попытки переключения.
Схема переключения передач, расположен-

ная сзади рычага переключения передач,

отображает положение рычага переключения
во время работы (1 - 2 - 3 - 4).

Переключение переднего/заднего хода

Запрещается осуществлять переключение пе-

реднего и заднего хода в диапазонах переднего

и заднего хода во время движения трактора.

Произойдет грубое включение коробки передач,

а также повреждение механизма переключения

диапазонов в КПП.

1.   Полностью остановите трактор перед пере-

ключением диапазонов.

2.   Выберите необходимый диапазон.

3.   Медленно отпустите педаль сцепления для

того, чтобы плавно тронуться с места.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-18

2375 10/2016

Управление трактором

Соблюдайте следующие меры предосто-

рожности во время движения:

•    Следите за дорогой – особенно по краям

рядов, на трассах и рядом с деревьями.

•    Соблюдайте осторожность на участках до-

роги с уклоном.

•    Во время съезда вниз сохраните передачу

включенной.  Используйте низкую переда-

чу для сохранения управления при мини-

мальном торможении.

•    Всегда используйте сцепное устройство

для сцепления трактора с оборудованием.

Не осуществляйте буксировку, используя

любую другую часть трактора, так как он

может перевернуться.

•    Приглушите фары трактора при наличии

встречных автомобилей на шоссе в ночное

время. Отрегулируйте свет фар таким об-

разом, чтобы они не ослепляли водителя

встречного транспортного средства.

•    Медленно выжмите педаль сцепления при

попадании в кювет, канаву или при прибли-

жении к крутому склону.

•    Снизьте скорость перед поворотом или

торможением.

•    Запрещается включать блокировку диффе-

ренциала во время поворота.

•    Соблюдайте крайнюю осторожность и из-

бегайте резкого торможения при буксиров-

ке тяжелых грузов на скорости движения

по дороге.

•    Буксируемый груз, который весит больше,

чем трактор, должен быть снабжен тор-

мозной системой для безопасной работы.

Обеспечьте соответствие местным нормам.

•    Всегда оставайтесь на месте оператора

при запуске и управлении трактором.

•    Во время движения по шоссе всегда ис-

пользуйте эмблему для предупреждения

о медленно движущемся транспортном

средстве.

ВНИМАНИЕ

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-19

2375 10/2016

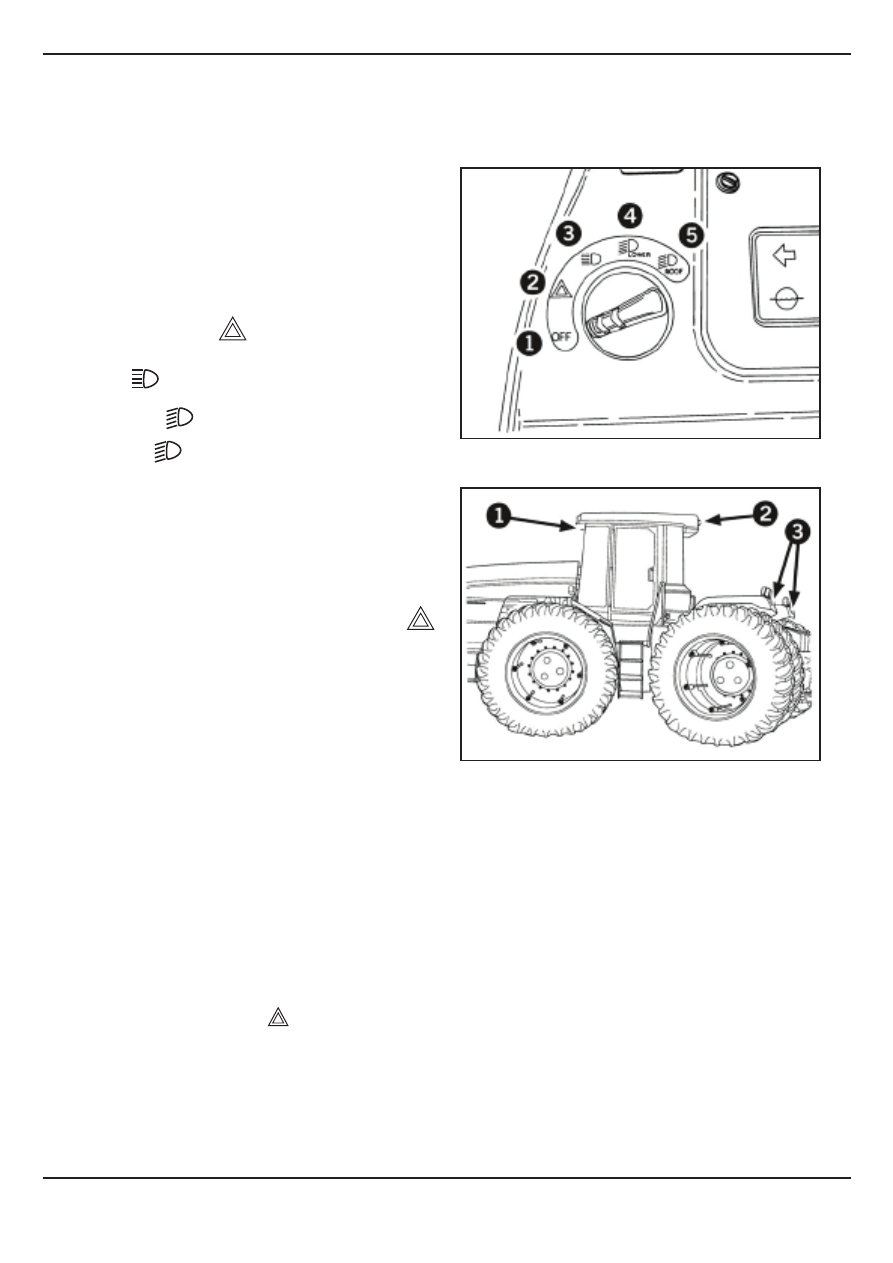

Освещение трактора

Поворотный выключатель света

Поворотный  выключатель  света  имеет  пять  по-

ложений.  Поворот  переключателя  по  часовой

стрелке  включает  освещение  трактора  следую-
щим образом:





1. «OFF» (ВЫКЛ.) (1)

2. Аварийные огни       (2)

3. Использование на проезжей части

дороги       (3)
4. Исп. в полевых условиях «LOWER»

(НИЖНИЙ)        (4)
5. Использование в полевых условиях «ROOF»

(КРЫША)        (5).

ПРИМЕЧАНИЕ:  Поворотный  выключа-

тель света всегда находится под напря-

жением  и  работает  при  любом  положе-
нии ключа в замке зажигания.

Первое положение – «OFF» (ВЫКЛ.) –

Освещение отключено.

Второе положение – «Аварийные огни»



Начнут  мигать  два  передних  желтых  фонаря  на

крыше (1) и  два  задних  желтых  фонаря  на  кры-

ше (2) (так же, как габаритные огни для больших

транспортных  средств).  Загорятся  задние  крас-

ные  габаритные  фонари (3) на  каждом  заднем

крыле.

ПРИМЕЧАНИЕ: Когда поворотный выклю-

чатель  света  находится  в  положении 2,

а  многофункциональный  переключатель

на колонке рулевого управления находит-

ся в положении сигнала правого или лево-

го поворота, передние и задние желтые

сигнальные  фонари,  установленные  на

крыше, перестанут мигать, за исключе-

нием передних и задних желтых сигналь-

ных  фонарей,  на  той  стороне  крыши,  в

которую  осуществляется  поворот.

Противоположные  передние  и  задние

сигнальные  фонари  будут  гореть,  но

не  мигать  (так  же,  как  и  аварийные

огни).

Когда поворотный выключатель света на-

ходится  в  положении        2,  нажатие  на  пе-

даль  тормоза  заставит  задние  габарит-

ные огни гореть ярче.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-20

2375 10/2016

ВНИМАНИЕ

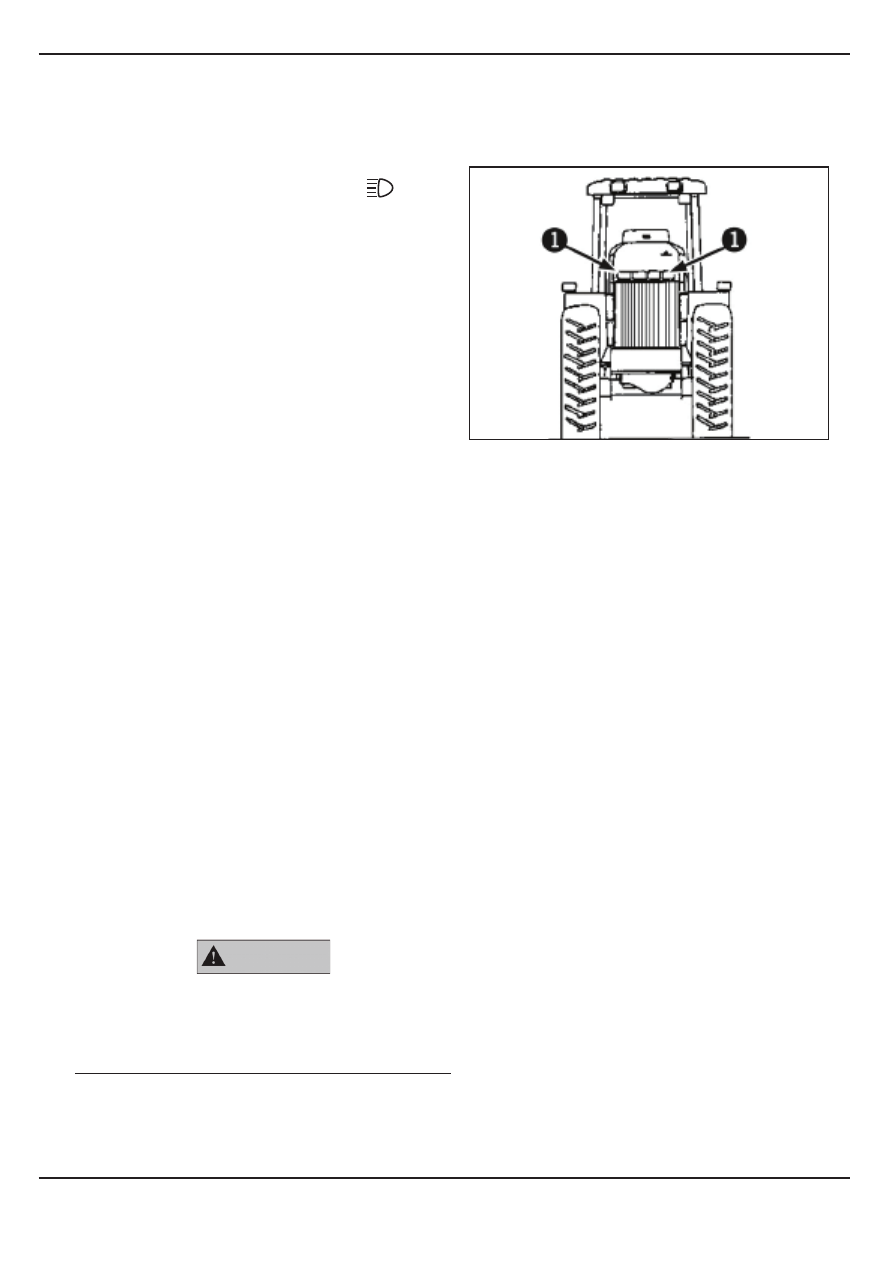

Положение 3 - «Roadway use» для ис-

пользования на проезжей части

Когда  поворотный  переключатель  находится  в

данном  положении,  передние  и  задние  желтые

сигнальные  фонари,  установленные  на  крыше,

и задние габаритные огни, установленные на за-

дних  крыльях,  будут  продолжать  работать,  как

описано  в  положении 2 (так  же,  как  габаритные

огни для больших транспортных средств). Кроме

того, загорятся левая и правая крайняя фара (1),

установленные над передней решеткой.
Фары, установленные над решеткой, регулируют-

ся вправо и влево, вверх или вниз.
Также  загорится  фоновое  освещение  на  панели

управления  оператора,  за  датчиками  давления

масла  двигателя  и  температуры  охлаждающей

жидкости,  а  также  фоновое  освещение  диспле-

ем  расходомера  и  коробки  передач powershift

(при наличии), установленным на правой перед-

ней стойке кабины. Загорится небольшая желтая

лампочка панели управления на правой передней

стойке  кабины  под  топливным  расходомером,  а

также  загорится  фоновое  освещение  в  окошке

дисплея контроля работы (при наличии).

ПРИМЕЧАНИЕ:  Если  многофункциональ-

ный  переключатель  установлен  в  поло-

жение ближнего/дальнего света (многоце-

левой переключатель сдвинут в сторону

колонки  рулевого  управления),  правая  и

левая внутренние фары, установленные

над  передней  решеткой,  включатся  или

погаснут, в зависимости от выбранного

света (дальнего или ближнего).

При включении дальнего света загорается синяя

индикаторная  лампочка  на  предупредительной

панели,  указывая  на  то,  что  включен  дальний

свет.

ПРИМЕЧАНИЕ:  Если  пользователь  уста-

навливает  ксеноновые  фары  на  крышу

кабины,  передние  и/или  задние  крылья,

потребуются  особые  высоковольтные

предохранители 25 А  Н/Д 86040173 для

обеспечения  достаточной  мощности
предохранителя и безопасности.

В целях обеспечения безопасности исполь-
зуйте сигнальные лампочки при передвиже-
нии  по  дорогам  общего  пользования,  если
это не запрещено законом.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-21

2375 10/2016

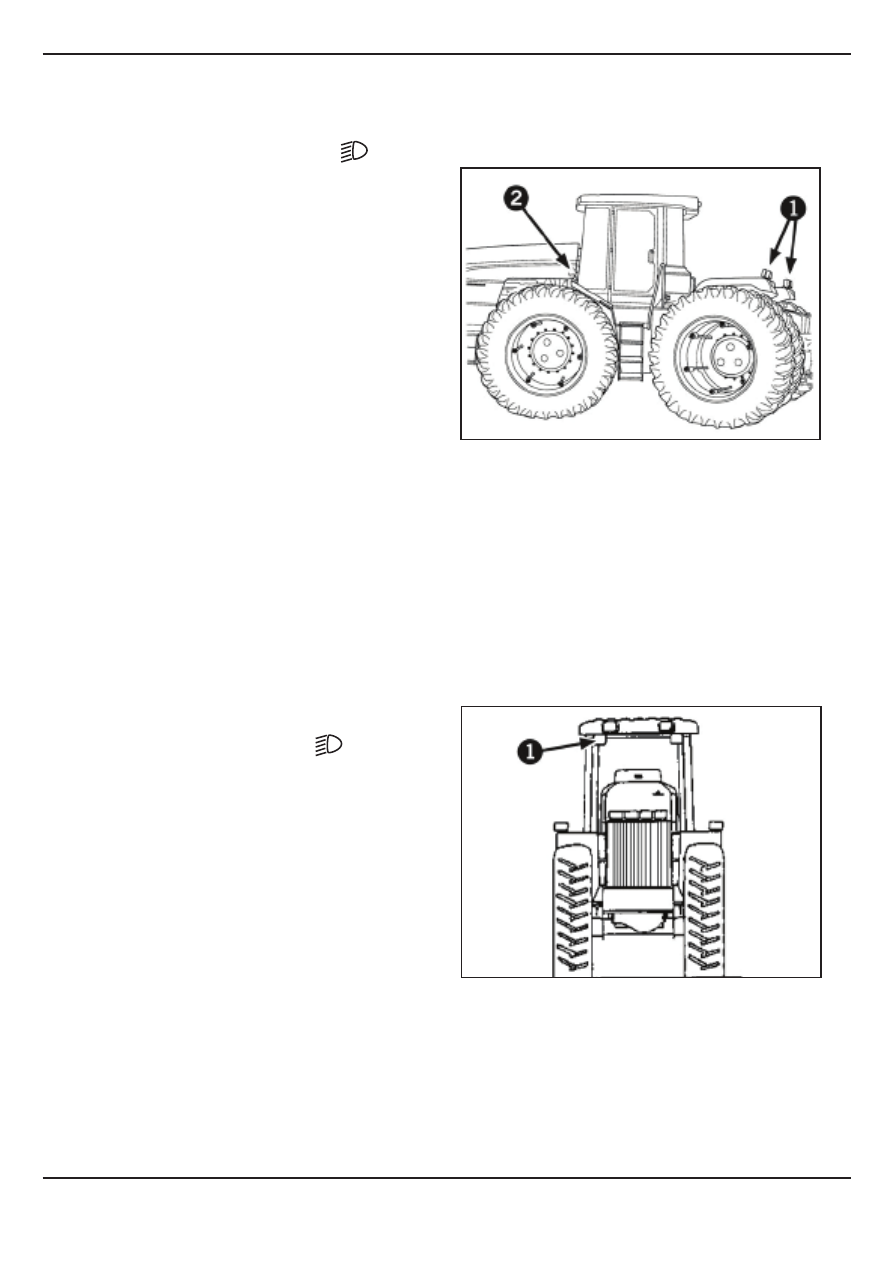

Положение 4 - Использование в полевых

условиях «LOWER» (НИЖНИЙ)

Поворот переключателя в положение 4 отключит пе-

редние и задние сигнальные фонари, установленные

на крыше, и задние габаритные огни, установленные

на задних крыльях. Загорятся два комплекта рабочих

фар (1), расположенные  на  задних  крыльях.  Также

загорятся отдельные рабочие фары (2), расположен-

ные на правом и левом переднем крыле. Будут гореть

все  четыре  фары,  установленные  над  передней  ре-

шеткой.
Все рабочие фары, установленные на крыльях, могут

подниматься  и  опускаться  без  ослабления  крепеж-

ных деталей.
Также  загорится  фоновое  освещение  на  панели

управления оператора, за датчиками давления мас-

ла двигателя и температуры охлаждающей жидкости,

а также фоновое освещение дисплеем расходомера

и коробки передач powershift (при наличии), установ-

ленным на правой передней стойке кабины. Загорит-

ся  небольшая  желтая  лампочка  панели  управления

на  правой  передней  стойке  кабины  под  топливным

расходомером,  а  также  загорится  фоновое  освеще-

ние  в  окошке  дисплея  контроля  работы  (при  нали-

чии).

ПРИМЕЧАНИЕ:  Многофункциональный  пере-

ключатель  на  колонке  рулевого  управления

не включит ближний или дальний свет, если

поворотный

переключатель

освещения

установлен  в  этом  положении,  даже  если

синяя индикаторная лампочка указывает на

то,  что  включен  дальний  свет.  Остальные

функции  многофункционального  переключа-

теля  работают  так,  как  если  бы  поворот-

ный  выключатель  света  был  установлен  в

положение «Отключено».

Положение 5 - Использование в полевых

условиях «ROOF» (КРЫША)

Поворот переключателя в положение 5 активирует те

же  функции,  что  и  в  положении 4, но  дополнитель-

но включаются передние и задние рабочие фары на

крыше (1), если  трактор  имеет  эту  дополнительную

возможность.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-22

2375 10/2016

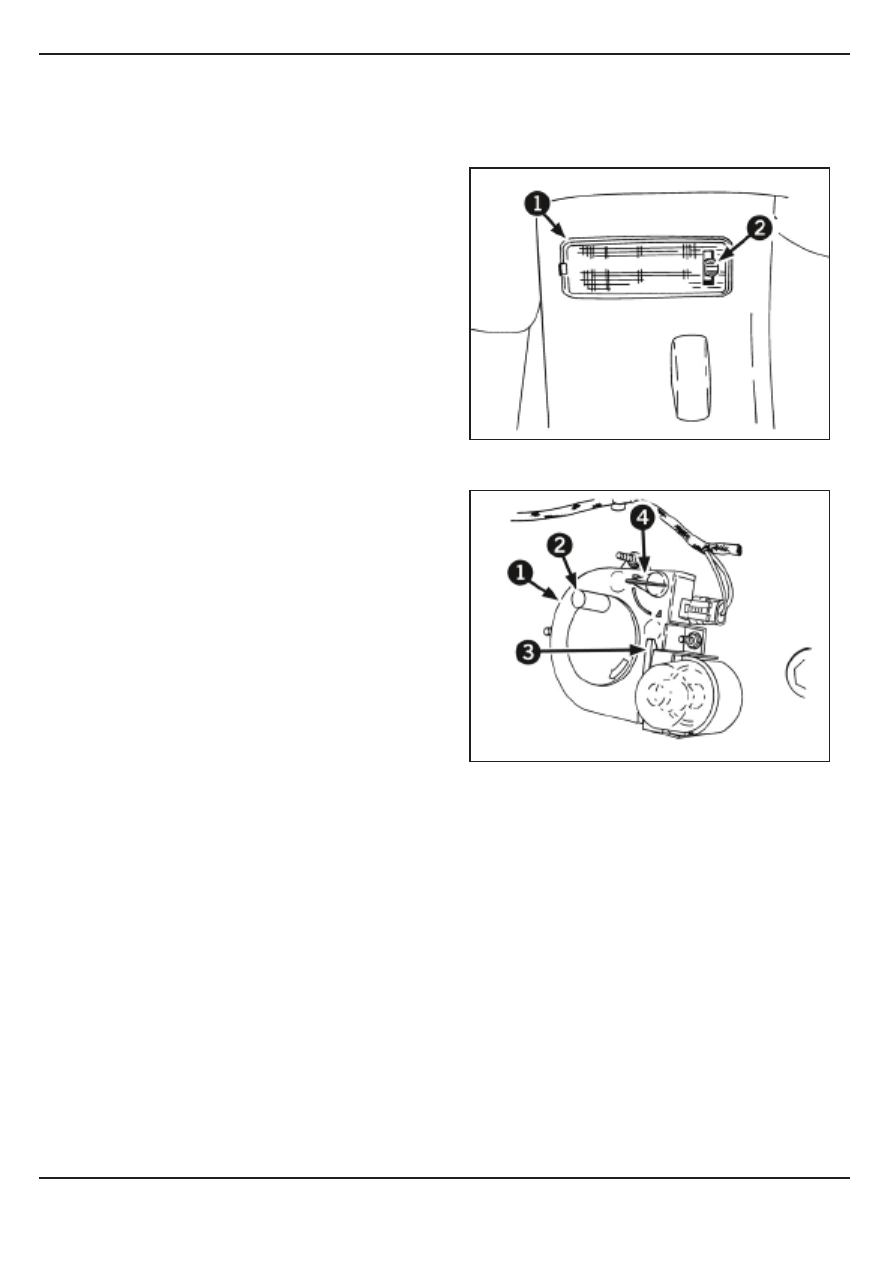

Верхнее освещение кабины

Верхняя лампа кабины (1) установлена в верх-
ней левой стороне кабины и имеет трехпозици-
онный переключатель (2). Переключатель осве-
щения работает следующим образом:

•    Центральное положение - Свет выключен.

•    Нижнее положение - Свет горит постоянно.

•    Верхнее положение - Свет загорается толь-

ко при открытии двери кабины.  Свет выклю-
чится, когда дверь кабины закроется.

Источник аварийного освещения

Источник  аварийного  освещения (1) находится

в левом заднем углу кабины под задней полкой.

Лампа оснащена проводом 5,5 м (18 футов), ко-

торый  можно  раскрутить/закрутить  при  помощи

рукоятки (2). Чтобы снять лампу, опустите рычаг

(3) вниз и достаньте лампу из патрона.
Лампа  имеет  двухпозиционный  переключатель

(4).  Лампа  отключается,  если  ручка  переключе-

ния установлена в положение «Off» (отключено)

(горизонтальное положение). Лампа горит до тех

пор, пока открыта дверь кабины, если ручка пере-

ключения установлена в положение «on» (вклю-

чено) (вертикальное положение). Когда дверь за-

крывается, лампа гаснет.
Источник  аварийного  освещения  используется

вместе с верхней лампой кабины для освещения

кабины при открытии двери.

Чтобы  установить  источник  аварийного  освеще-

ния в исходное положение закрутите кабель при

помощи рукоятки (2), вставьте лампу в патрон и

поднимите  рычаг (3) вверх,  чтобы  зацепить  ма-

ленькую кнопку, которая находится сбоку от лам-

пы.


РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-23

2375 10/2016

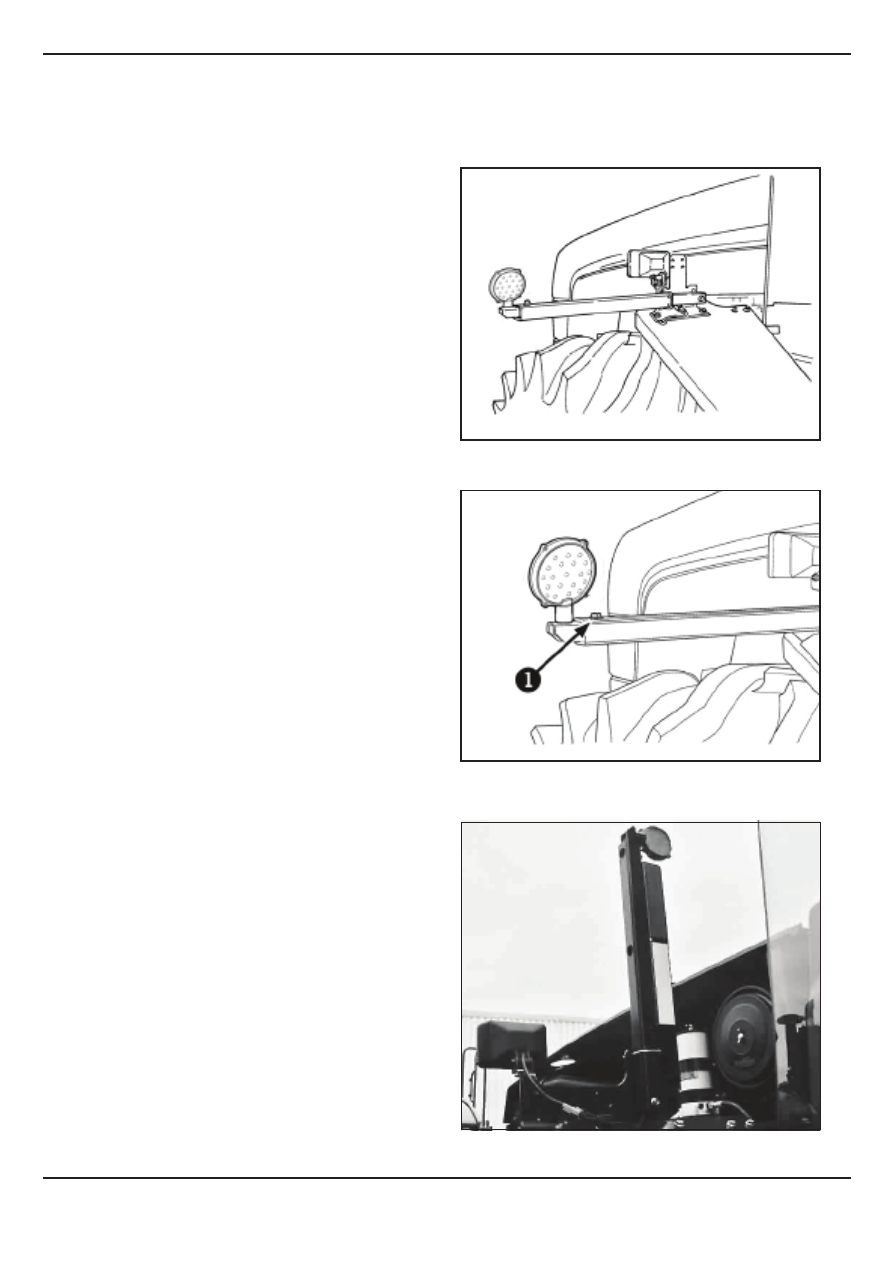

Габаритные  огни  для  больших  транс-

портных средств

Габаритные  огни  для  больших  транспортных
средств стандартны для всех вариантов шин.

Мигающие  габаритные  огни  для  больших  транс-
портных  средств  работают  одновременно  с  пе-
редними  и  задними  сигнальными  фонарями,
установленными  на  крыше.  Лампы  будут  мигать
при  аварийной  сигнализации,  во  время  езды  по
общественным дорогам, при включении поворот-
ного выключателя света и многофункционального
переключателя.

Габаритные  огни  для  больших  транспортных
средств регулируются по ширине трактора и имеют
три установочных положения, зависящие от разме-
ров  используемых  шин.  Рекомендуется  регулиро-
вать трубку таким образом, чтобы наружные края
не  выступали  за  пределы  шин.  Чтобы  изменить
ширину трубки снимите болт (1) с трубки и заново
установите его, чтобы получить необходимую ши-
рину.  Заново установите и закрутите болт.

Если габаритные огни для больших транспортных
средств не используются, их можно поднять вверх
по направлению к раме трактора под углом 90° и
зафиксировать  в  таком  положении  при  помощи
имеющихся крепежных изделий.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-24

2375 10/2016

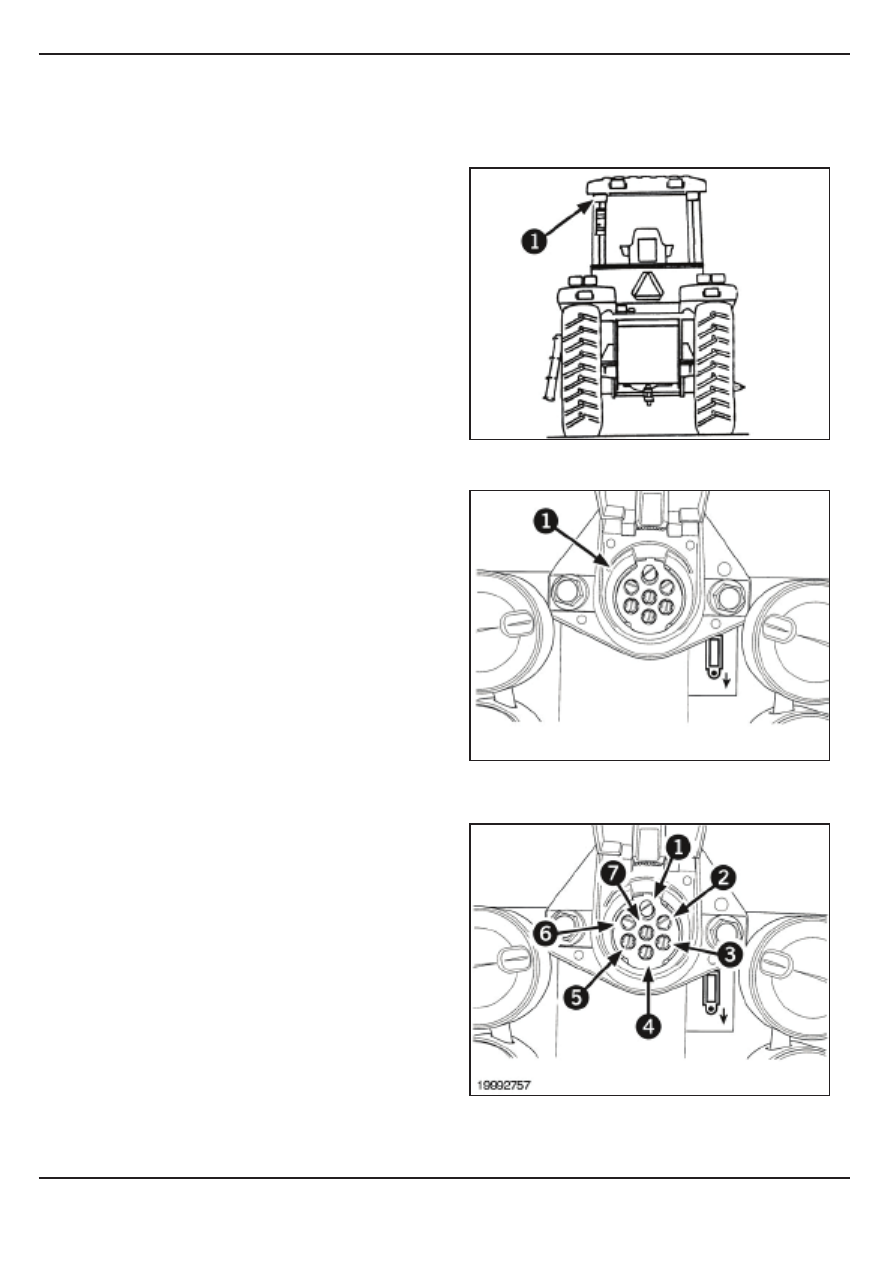

Рабочие фары, устанавливаемые на

крышу (дополнительно)

Дополнительные рабочие фары (1), устанавли-
ваемые на крышу, предназначены для усиления
переднего и заднего освещения трактора. Фары
полностью регулируются вправо/ влево или
вверх/вниз.

Эти фары включаются, когда поворотный выклю-
чатель света устанавливается в положение 5.

Разъем для прицепного оборудования

Разъем для прицепного оборудования (1) уста-
новлен на кронштейне гидравлического соеди-
нения в задней части трактора. Это 7-контактное
соединение, которое может использоваться для
подключения освещения прицепного оборудова-
ния или для подключения переключателя ста-
туса рабочего оборудования к трактору, осна-
щенному дополнительным дисплеем контроля
работы.

Контакты в соединении определяются сле-

дующим образом:

•    Контакт 1 - Заземление

•    Контакт 2 - Фары прицепного оборудо-

вания

•    Контакт 3 - Левый проблесковый маячок

•    Контакт 4 - Переключатель статуса

рабочего оборудования

•    Контакт 5 - Правый проблесковый

маячок

•    Контакт 6 - Задние фонари

•    Контакт 7 - Дополнительный.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Эксплуатация трактора

3-25

2375 10/2016
