Ростсельмаш. BUHLER VERSATILE Трактор модели 2375. Руководство - часть 4

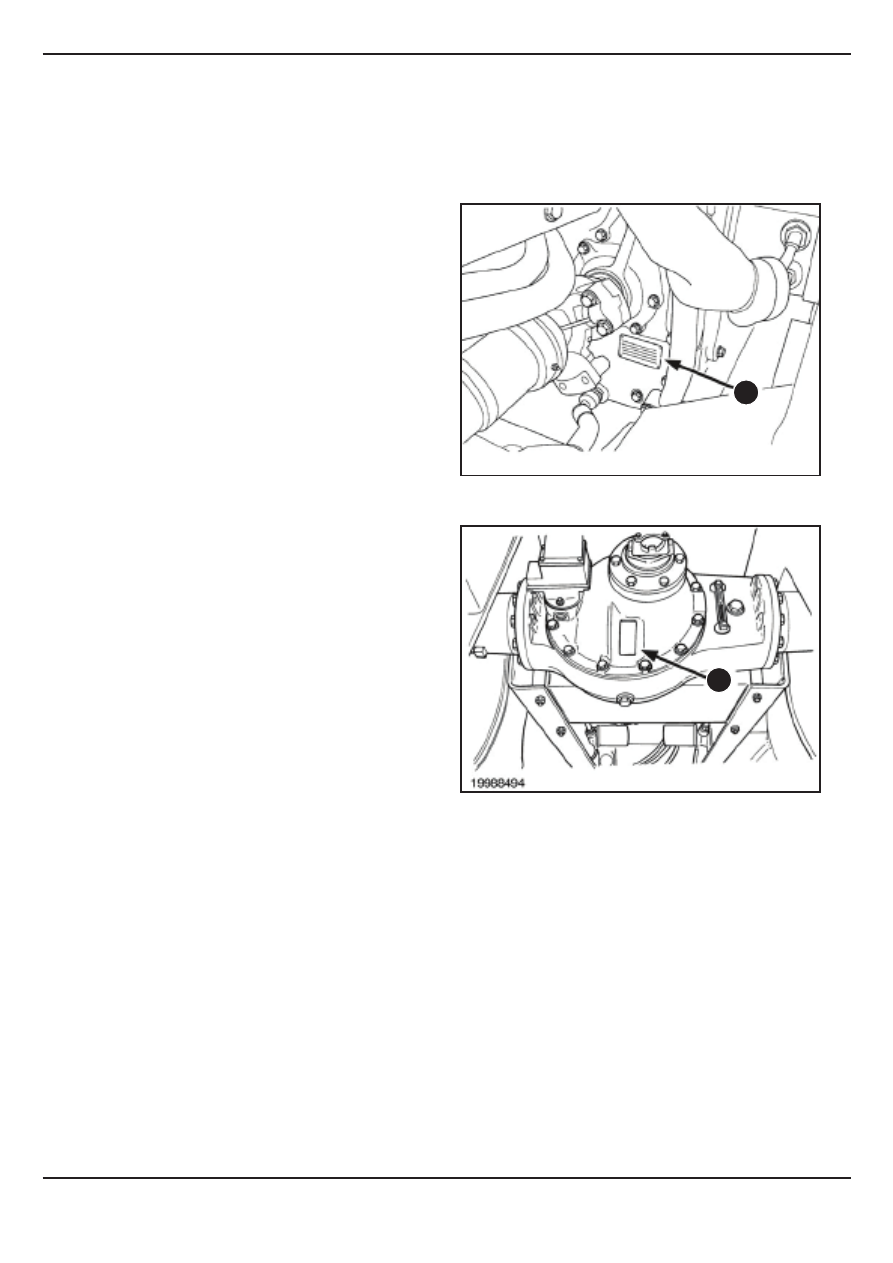

Идентификация транс-

миссионной системы

Четырехступенчатая коробка
передач Quad Shift III

(12 x 4 с синхронизацией)

Табличка  с  серийным  номером (1) расположена
сзади на правой части корпуса коробки передач.
Данный номер состоит из 6 цифр и букв.

Идентификация  заднего  и  переднего

моста

На  нижней  (или  верхней)  стороне  первичного
вала  расположена  паспортная  табличка (2), на
которой  представлена  информация  по  модели
дифференциала.

ПРИМЕЧАНИЕ:  Подготовьте  копию  ин-
формации,  представленной  в  преды-
дущих  параграфах,  и  сохраните  ее  в
безопасном  месте  на  случай  утери  или
повреждения  данного  Руководства  по
эксплуатации.

1

2

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-6

2375 10/2016

Средства управления - Обзор

Не начинайте работу на тракторе, пока тща-
тельно не ознакомитесь с расположением и
работой всех средств управления.

Далее в тексте Руководства представлены иден-
тификационные  данные,  информация  по  раз-
мещению,  а  также  краткое  описание  функций
средств управления, расположенных в кабине.

Средства  управления  разделены  между  шестью
зонами:

•    Передняя консоль оператора

•    Педальное управление

•    Верхняя консоль управления

•    Правая консоль управления

•    Дополнительные

средства

управления,

расположенные в кабине

•    Средства  управления,  расположенные  на  си-

дении оператора.

ОБРАТИТЕ  ВНИМАНИЕ:  Ниже  приводится
только  общее  описание  места  расположе-
ния  средств  управления,  подробная  инфор-
мация по их использованию в данном разделе
не  представлена.  Перед  началом  эксплуа-
тации трактора внимательно прочитайте
Пункт «Средства управления» в Разделе 2,
ознакомьтесь  с  правилами  пользования
средствами  управления  и  расшифровки  по-
казаний.

ВНИМАНИЕ

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-7

2375 10/2016

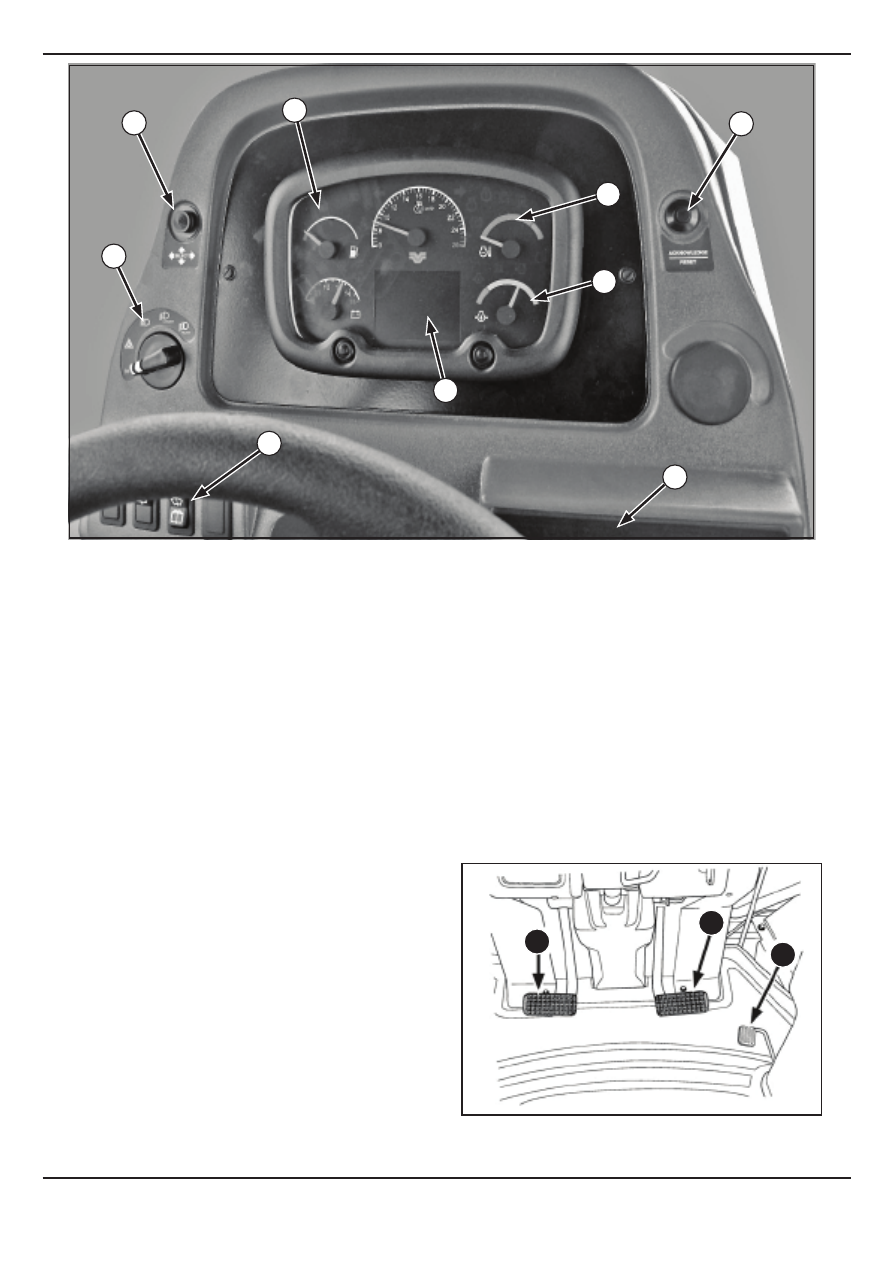

Передняя консоль оператора

•    Ручка «SELECT» электронного дисплея (1)

•    Электронная панель приборов (2)

•    Датчик температуры охлаждающей жидкости

двигателя (3)

•    ЖК-экран (4)

•    Датчик давления масла в двигателе (5)

•    ЖК-экран с кнопками «ACKNOWLEDGE» и

«RESET» (6)

•    Радио (если установлено) (7)

•    Переключатель управления очистителем

ветрового стекла (8)

•    Поворотный выключатель света (9)

Педальное управление

•    Педаль управления сцеплением (1)

•    Педаль тормоза (2)

•    Педаль управления замедлителем оборо-

тов двигателя (3)

1

9

8

2

4

3

5

7

6

1

2

3

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-8

2375 10/2016

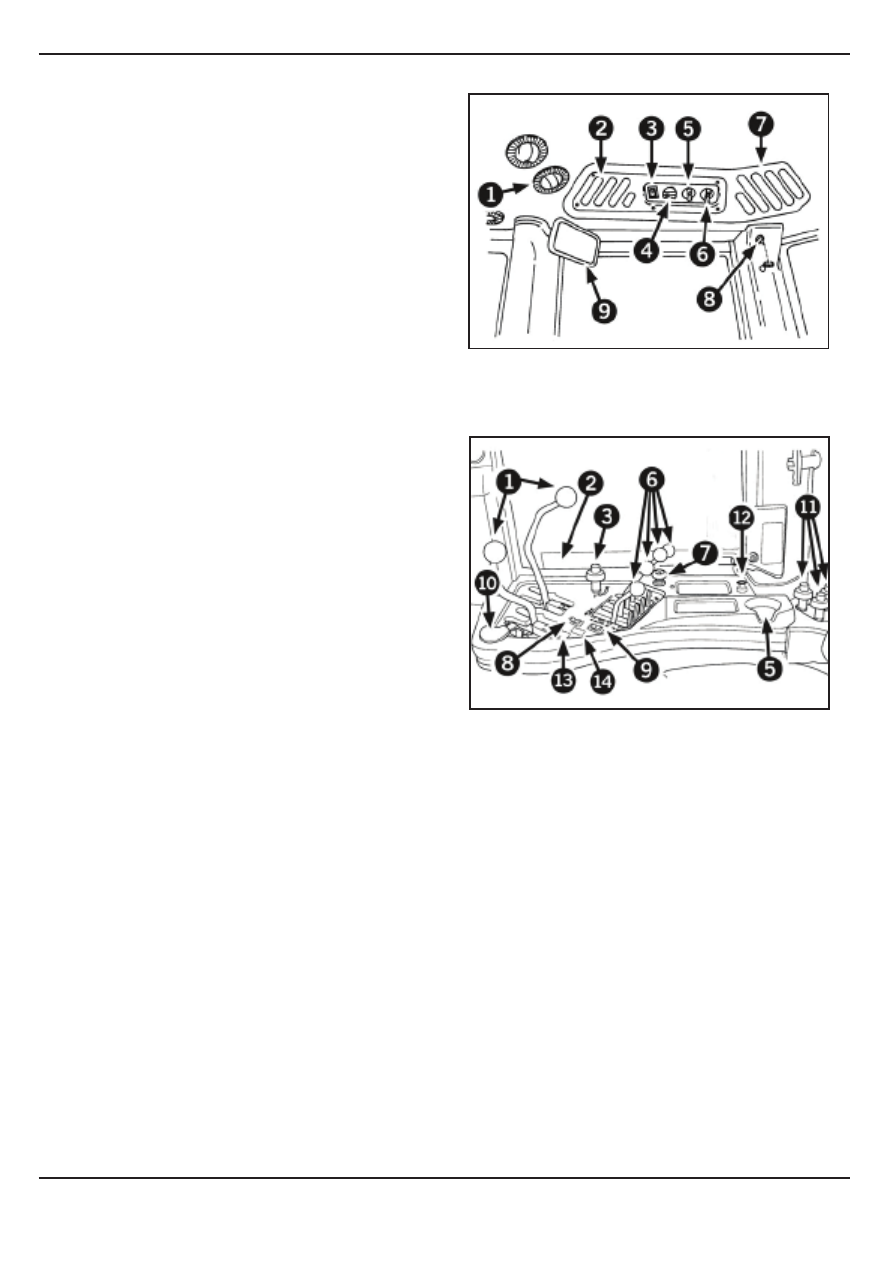

Верхняя консоль управления

•    Воздуховод (1)

•    Динамик (2)

•    Выключатель воздушного кондиционера (3)

•    Поворотный переключатель

вентилятора (4)

•    Поворотный переключатель управления

температурой (5)

•    Поворотный переключатель

дефлектора (6)

•    Вентиляционное отверстие системы

рециркуляции воздуха (7)

•    Дополнительный трехконтактный разъем (8)

•    Зеркало заднего вида (9)

Правая консоль управления

•    Рычаги переключения передач - Четырехсту-

пенчатая коробка Quad Shift III* (1)

•    Тахограмма (2)

•    Ручка регулятора расхода - только серая

цепь (3)

•    Держатель для чашки (5)

•    Рычаги дистанционного управления

клапанами (6)

•    Переключатель коробки отбора мощности (7)

(Дополнительно)

•    Переключатель блокировки дифференциала

(8) (Дополнительно)

•    Переключатель трехточечной сцепки (9)

(Дополнительно)

•    Рычаг дроссельной заслонки (10)

•    Ручки регулятора расхода (11)

•    Прикуриватель (12)

•    Выключатель воздушного кондиционера (13)

•    Регулятор воздушного кондиционера (14)

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-9

2375 10/2016

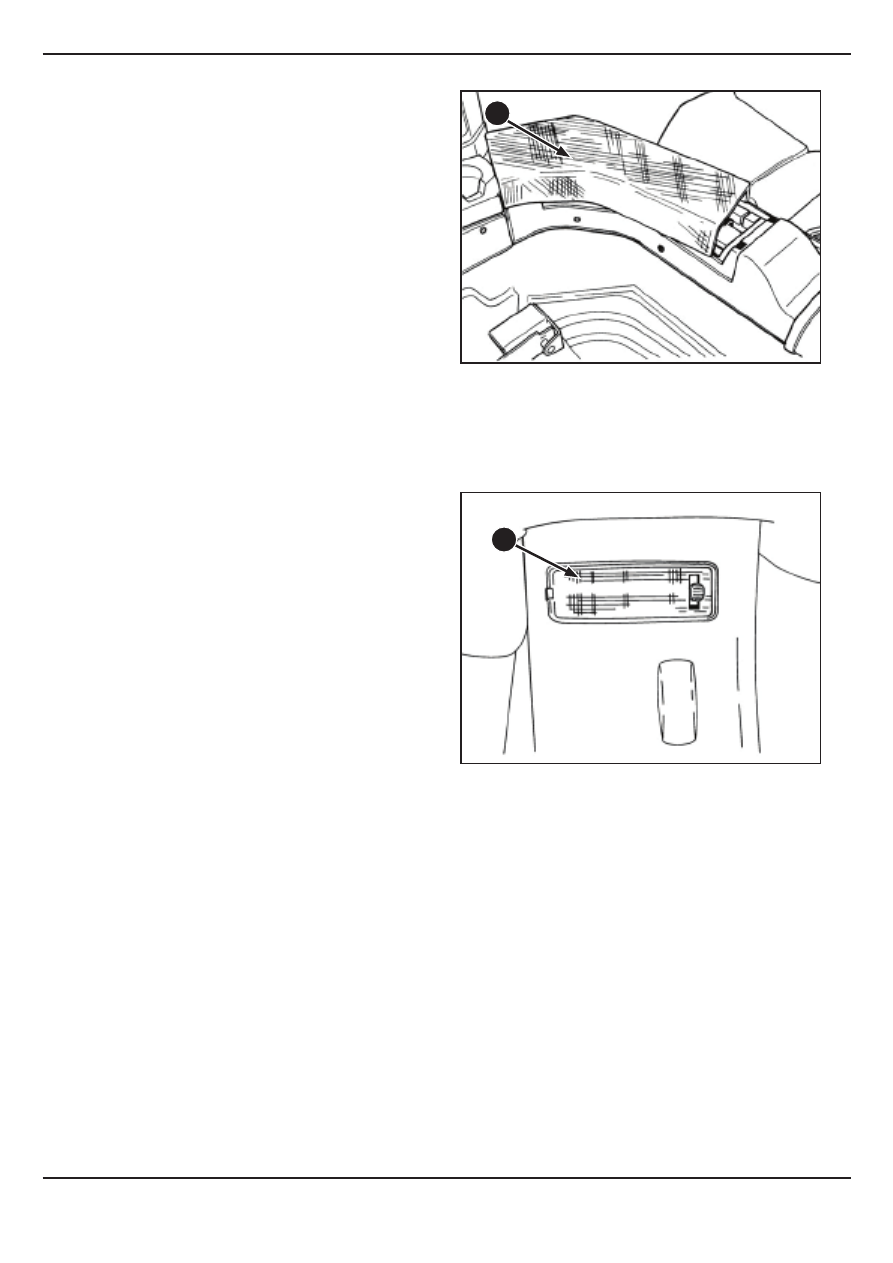

Панель реле и предохранителей

Панель реле и предохранителей (1) - Непосред-
ственно за сидением оператора в правом углу
кабины.

Лампа внутреннего освещения и крю-

чок для одежды

Подсветка консоли - Подсветка консоли (2) уста-
новлена справа в передней части кабины непо-
средственно под датчиком топлива.

1

2

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-10

2375 10/2016

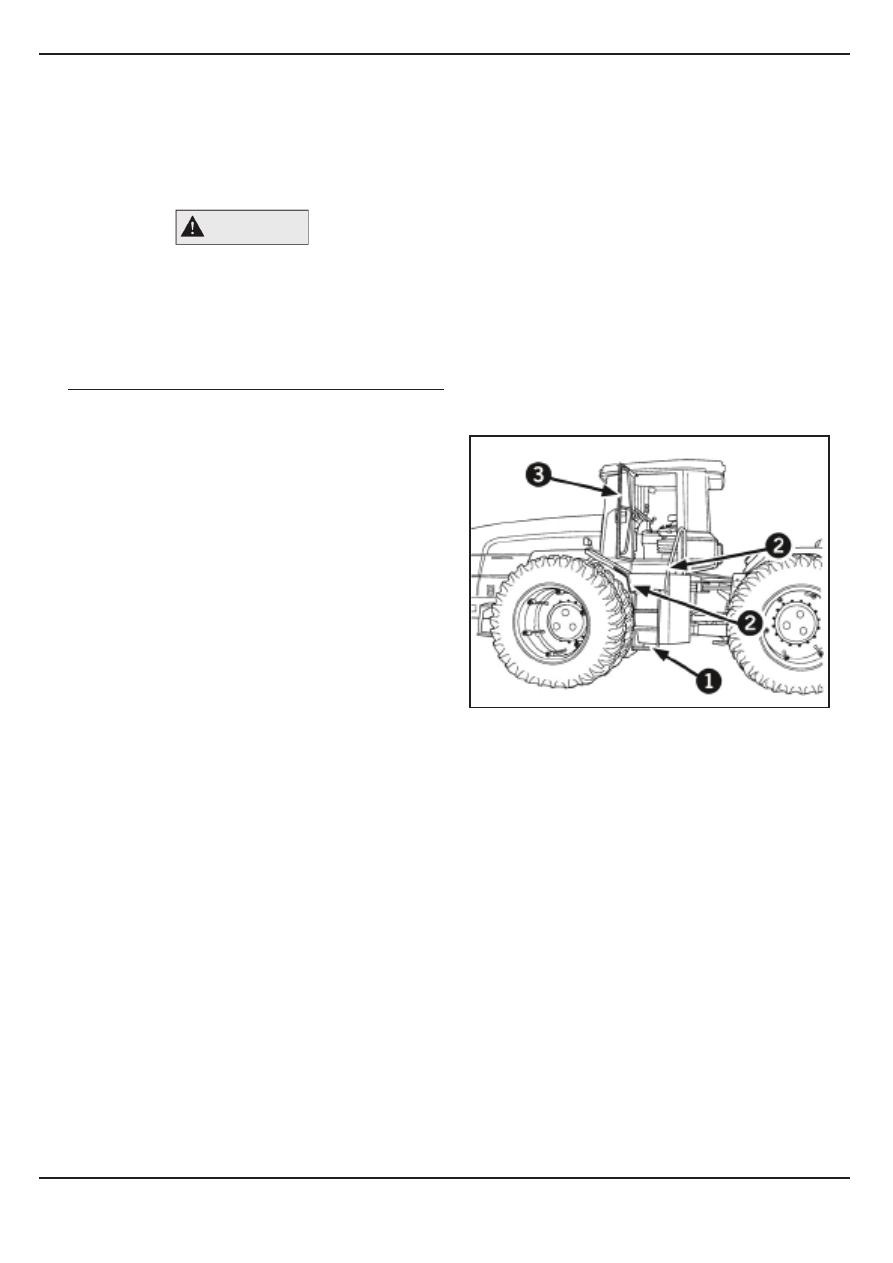

Кабина

Конструкция  кабины  не  предусматривает
защиту оператора от воздействия распыля-
емых химических веществ. При использова-
нии  блока  опрыскивателя  угольный  фильтр
кабины не обеспечивает полную защиту опе-
ратора от находящихся в воздухе химикатов.

Посадка в кабину

Кабина была спроектирована таким образом, что-
бы  обеспечить  оператору  комфорт  и  удобство.
Звукоизоляция  крыши  и  пола  снижает  уровень
шума.

В стандартную комплектацию кабины входит одна
дверь, тонированное стекло, поворотное окно, по-
ручни, нагреватель приточного воздуха/обогрева-
тель стекол, воздушный кондиционер, внутреннее
освещение, сидение с пневматической подвеской,
контейнер для хранения, прикуриватель и пепель-
ница.

Кабина оснащена входной лестницей (1) и поруч-
нями (2), расположенными на левой стороне трак-
тора и предназначенными для входа в кабину.

В кабину можно попасть только через единствен-
ную дверь (3) с левой стороны.

ОСТОРОЖНО

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-11

2375 10/2016

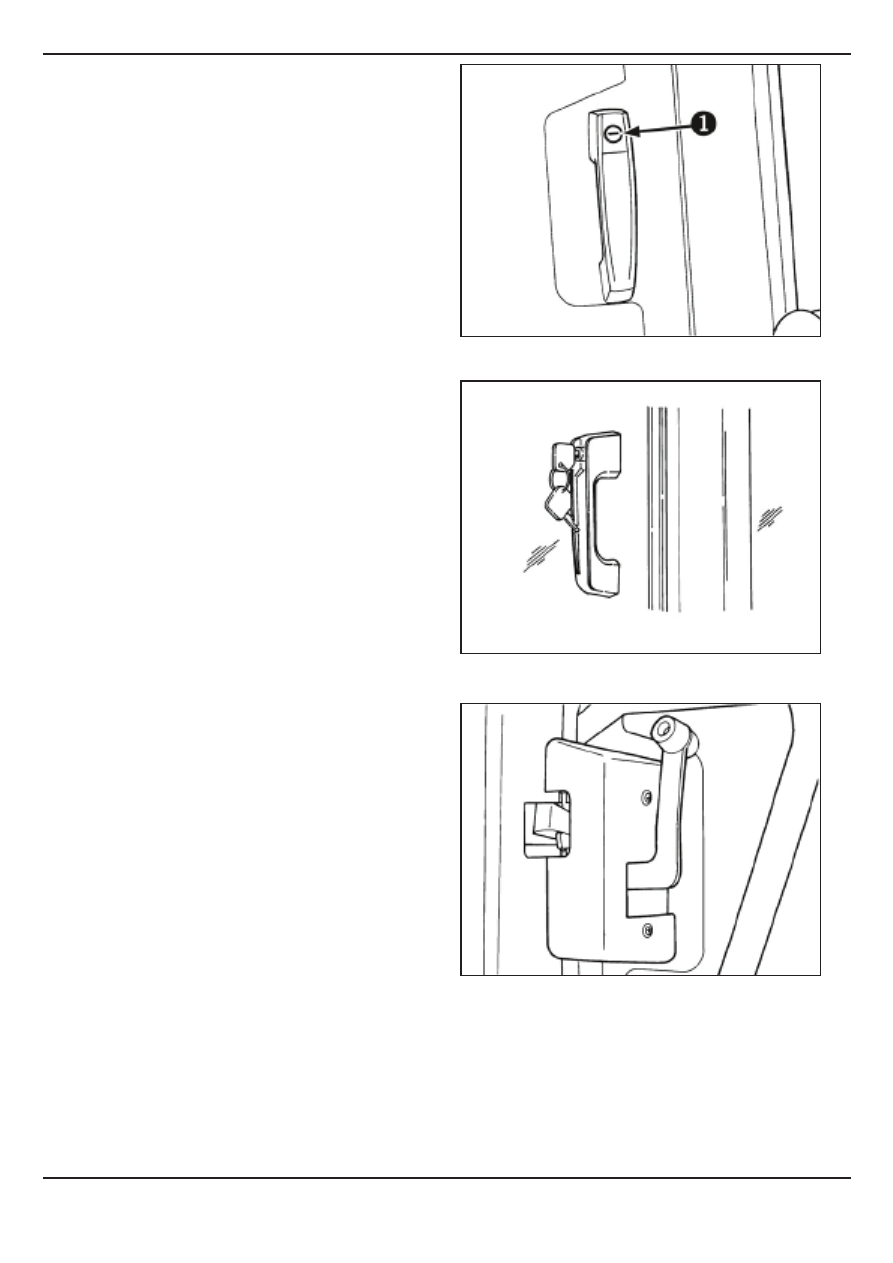

На внешней стороне двери расположен нажимной
замок (1). Для входа в кабину нажмите на кнопку и
потяните дверь на себя.

Для  блокировки  замка  используется  ключ  зажига-
ния.  Если  замочная  скважина  на  кнопке  располо-
жена горизонтально, дверь открыта.  Если скважи-
на расположена вертикально, дверь закрыта.

ПРИМЕЧАНИЕ: Будьте внимательны, убе-

дитесь,  что  ключ  не  остался  внутри  за-

крытой кабины.

Изнутри  на  двери  установлен  замок  рычажно-
го  типа.  Чтобы  открыть  дверь,  потяните  рычаг  на
себя.  Конструкция  внутреннего  замка  позволяет
открывать  дверь,  даже  если  она  заблокирована
снаружи.

Дверь имеет петли по переднему краю и удержива-
ется  в  полностью  открытом  положении  при  помо-
щи газовой пружины.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-12

2375 10/2016

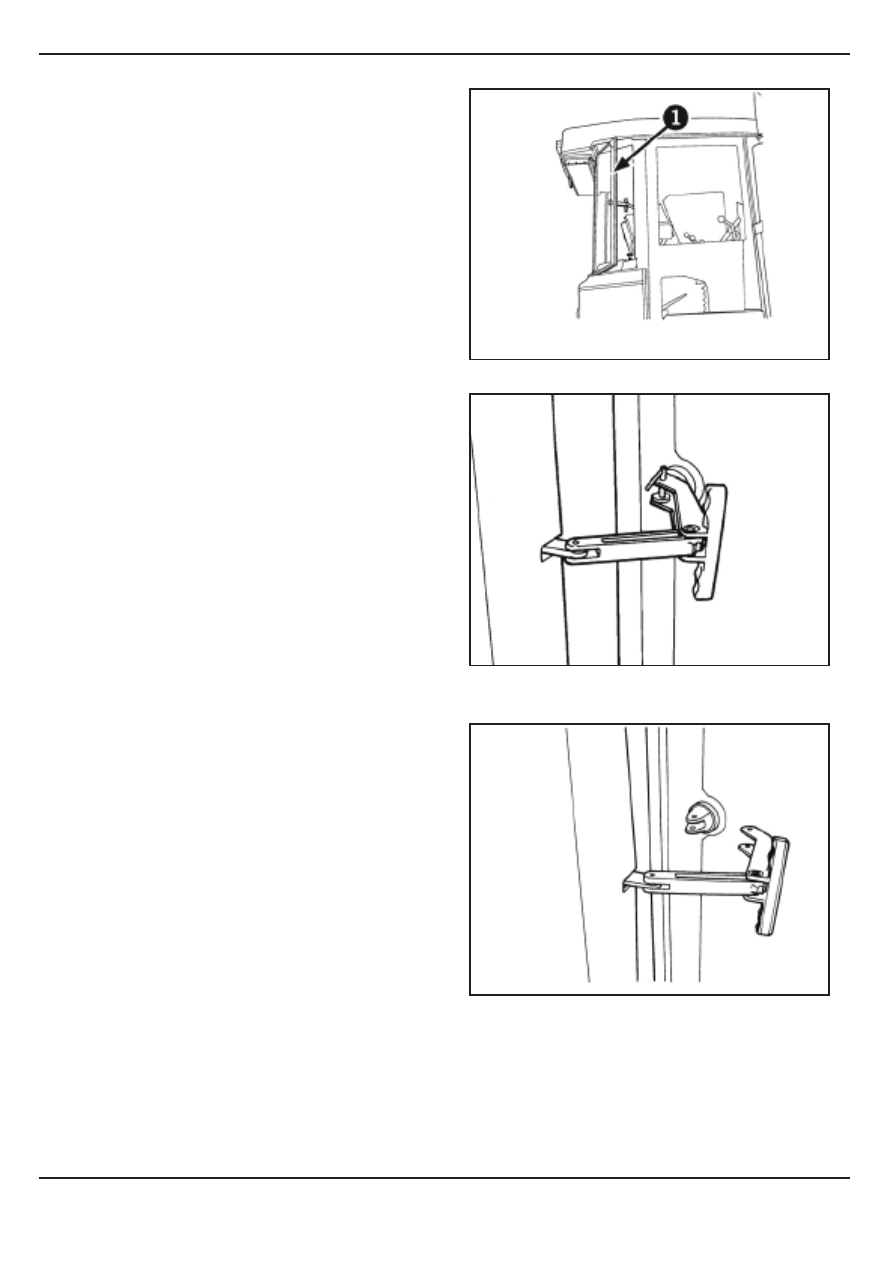

Правое заднее окно

Правое  заднее  окно (1) можно  открыть,  чтобы
обеспечить  приток  воздуха.  Окно  можно  зафик-
сировать  в  открытом,  закрытом  и  частично  от-
крытом положении.

Чтобы закрыть окно, потяните ручку внутрь и впе-
ред по дуге. Конструкция ручки сложится, пройдя
через центр, и заблокирует окно.

Чтобы  открыть  окно,  потяните  ручку  наружу  и
вытолкните. Конструкция ручки при этом развер-
нется. Четыре стопора, расположенные на ручке,
удерживают  окно  в  частично  открытом  положе-
нии. Чтобы заблокировать окно в полностью от-
крытом положении, продолжайте вращать ручку
по направлению наружу, пока она не остановит-
ся. Это положение также является междуцентро-
вым  и  препятствует  закрытию  окна,  даже  если
задвижку потянут.

Заднее  стекло  с  правой  стороны  служит  запас-
ным выходом в случае, если невозможно открыть
дверь кабины с левой стороны.  Чтобы открыть
окно  достаточно  широко  и  использовать  его  в
качестве  запасного  выхода,  извлеките  фикса-
тор  защелки.  При  необходимости  стекло  можно
снять полностью, разрезав силиконовую навеску.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-13

2375 10/2016
