11.   Наклейка «Вентилятор охлаждения двига-

теля» - Под боковым экраном двигателя.

12.  Наклейка «Стояночный тормоз» -

По центру ветрового стекла.

13.  Наклейка «Панель реле и предохраните-

лей» - На задней полке кабины в отсеке

панели.

14.  Наклейка с предупреждающей надписью

для системы защиты при опрокидывания -

Внутри кабины на левой задней стойке.

86501511R

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Безопасность

1-13

2375 10/2016

Дополнительные устройства

обеспечения безопасности

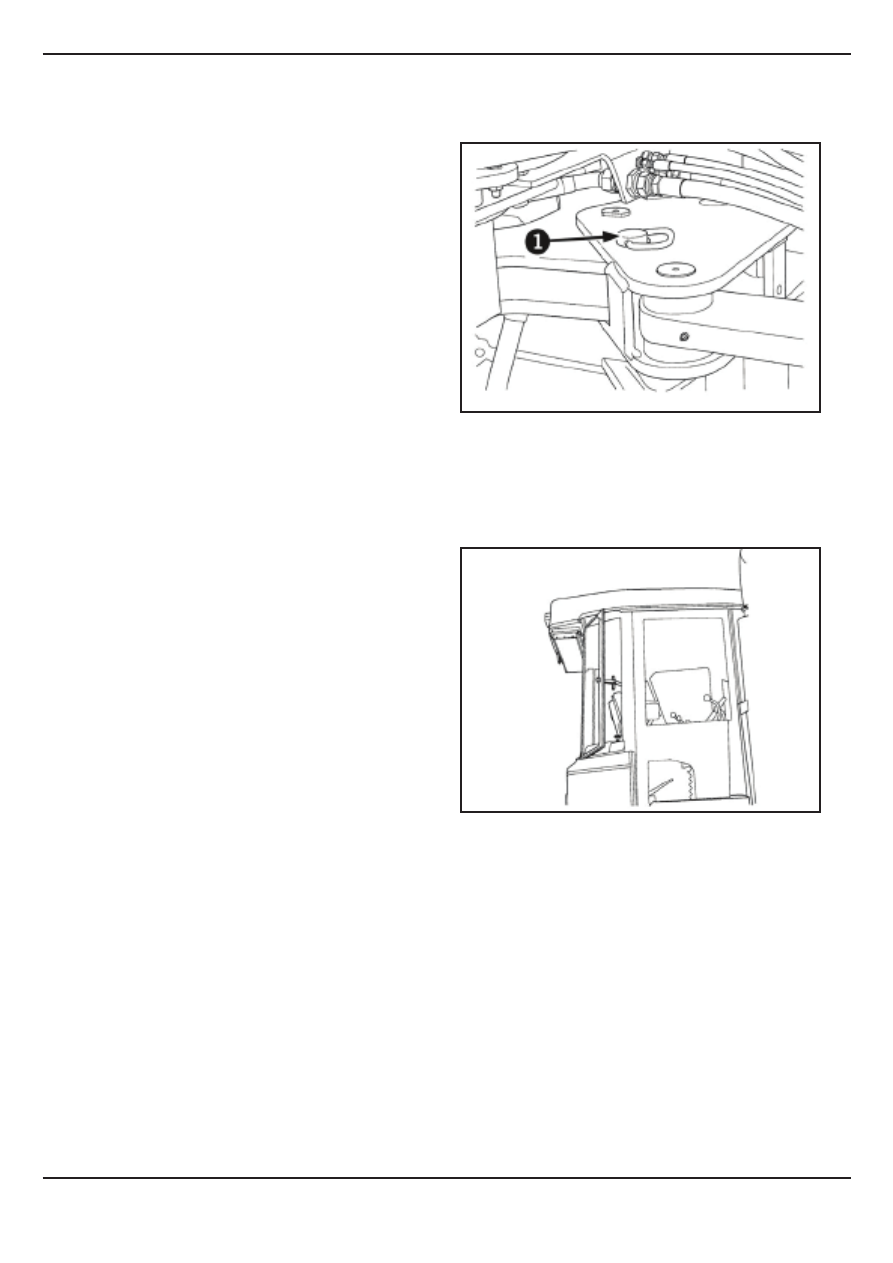

Блокировка шарнирного сочленения

1.   При  выполнении  стационарных  операций,

таких,

как

техническое

обслуживание,

поддомкрачивание или капитальный ремонт, ис-

пользуйте  блокировку  шарнирного  сочленения

(1). Блокировать шарнирное сочленение при ра-

ботающей машине запрещено.

2.   Перед  блокировкой  шарнирного  сочленения

остановите  трактор  на  ровной  поверхности,

переведите  рулевое  колесо  в  центральное

положение,  установите  стояночный  тормоз,

переместите  рычаг  переключения  передач  в

нейтральное положение и заглушите двигатель.

3.   Переместите фиксатор из исходного положения

на  правой  стороне  поворотной  рамы  в  отвер-

стие, расположенное слева.

ПРИМЕЧАНИЕ:  При  необходимости  запу-

стите двигатель и слегка поверните раму,

убедившись,  что  фиксатор  шарнирного

сочленения установлен правильно и полно-

стью зафиксирован в элементах рамы.

Запасной выход

4.   Запасной  выход  расположен  в  правой  задней

части  кабины.  Для  использования  данного  вы-

хода  извлеките  фиксатор  рычага  на  оконном

стекле. Это позволит открыть окно вне зависи-

мости  от  положения  защелки.  При  необходи-

мости прохода большего размера силиконовую

навеску/герметик можно разрезать и полностью
снять стекло.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Безопасность

1-14

2375 10/2016

Сист. защиты при опрокидывании

Защитная  система  кабины  включает  в  себя  кон-

струкцию  защиты  при  опрокидывании.  Ремни  без-

опасности  входят  в  стандартную  комплектацию  и

устанавливаются  при  заводской  сборке  трактора.

Использование  данных  ремней  обеспечивает  мак-

симальную  эффективность  конструкции  защиты

при опрокидывании.
Для  получения  подробной  информации  по  защит-

ной системе кабины/системе защиты при опрокиды-

вании и ремням безопасности обратитесь к дилеру

Ростсельмаш.

Несмотря  на  наличие  защитной  системы  ка-

бины/системы  защиты  при  опрокидывании,

всегда  используйте  ремни  безопасности  во

избежание  выпадения  из  кабины  при  перево-

рачивании трактора. Ремни безопасности спа-

сают жизнь, только если они используются.

Техническое  обслуживание  и  проверка

системы защиты при опрокидывании

После  первых 50, а  затем  каждые 1500 часов

работы  (или  ежегодно,  в  зависимости  от  того,  что

наступит быстрее):

1.   Проверьте  затяжку  крепежных  болтов  кабины/

системы  защиты  при  опрокидывании  на  соот-

ветствие  значениям,  представленным  в  Разде-

ле «Смазочные работы и техническое обслужи-

вание» данного Руководства.

2.   Проверьте  крепежные  болты  сидения  операто-

ра и ремня безопасности. Затяните крепежные

болты сидения оператора до 40 Н м. Замените

поврежденные или изношенные детали.

Никогда  не  закрепляйте  цепи,  тросы  или

кабели

на

кабине

трактора/конструкции

защиты при опрокидывании с целью организации

перемещения  каких-либо  предметов.  Осущест-

вляйте  буксировку  с  использованием  фаркопа.

Будьте  осторожны  при  проезде  сквозь  дверные

проемы и под низкорасположенными объектами.

Убедитесь  в  наличии  достаточного  зазора  для

осуществления проезда.

Повреждение  кабины/системы  защиты

при опрокидывании

При опрокидывании или повреждении трактора (на-

пример,  в  результате  столкновении  с  низкораспо-

ложенным объектом при транспортировке) необхо-

димо  заменить  кабину  для  обеспечения  исходного

уровня защиты.

ОБРАТИТЕ

ВНИМАНИЕ:

Не

пытайтесь

сварить  или  выправить  корпус  кабины/

конструкцию защиты при опрокидывании.

После  аварийного  случая  проверьте  кабину/систе-

му защиты при опрокидывании, сидение оператора,

ремень  безопасности  и  его  крепления  на  наличие

повреждений.  Перед дальнейшим использованием

трактора замените все поврежденные детали.

При  демонтаже  или  замене  кабины/систе-
мы  защиты  при  опрокидывании  убедитесь
в  использовании  надлежащего  крепежно-
го  оборудования,  а  также  в  соответствии
момента  затяжки  соединяющих  болтов
рекомендованным

значениям.

Обрати-

тесь  к  официальному  дилеру  Ростсельмаш

.

ВНИМАНИЕ

ВНИМАНИЕ

ВНИМАНИЕ

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Безопасность

1-15

2375 10/2016

Раздел 2: Средства управления - Содержание

Вводная информация и идентификация трактора 2-2


Общее описание

2-2

Терминология

2-2

Идентификационная информация 2-3
Паспортная табличка транспортного средства 2-3
Серийный номер

2-3

Идентификация двигателя 2-4

Конструкционная защита

2-5

Боковые крышки двигателя 2-5
Крышка аккумулятора

2-5

Экран электромагнита стартера 2-5
Главный экран коробки отбора мощности 2-6
Центр. экран приводного вала коробки отбора мощности в зоне шарнирного сочленения 2-6
Идентификация трансмиссионной системы 2-7
Четырехступенчатая коробка передач Quad Shift III

2-7

Идентификация заднего и переднего моста 2-7
Средства управления - Обзор 2-8
Передняя консоль оператора 2-9
Педальное управление

2-9

Верхняя консоль управления 2-10
Правая консоль управления 2-10
Панель реле и предохранителей 2-11
Лампа внутреннего освещения и крючок для одежды 2-11

Кабина

2-12

Посадка в кабину

2-12

Правое заднее окно

2-14

Ремень безопасности

2-15

Рулевое колесо и рулевая колонка 2-15
Управление наклоном рулевого колеса 2-15
Регулировка выдвижения рулевого колеса 2-15
Выключатель зажигания 2-16
Пепельница и прикуриватель 2-17
Кнопка холодного запуска с помощью эфира 2-17
Многофункц. переключатель на колонке рулевого упр. (рычаг перекл. указателей поворота) 2-18
Переключатель очистителя ветрового стекла 2-18
Переключатель очистителя заднего стекла 2-19
Переключатель омывателя ветрового и заднего стекла 2-19
Датчик давления масла в двигателе 2-20
Датчик температуры охлаждающей жидкости двигателя 2-20
Правая консоль

2-21

Блокировка шарнирного сочленения 2-22

Шинная конфигурация

2-23

Распорки упора сочленения - Краткая справочная таблица 2-23
Шинная конфигурация для модели 2375

2-23

Установка шин

2-25

Одиночные колеса

2-26

Двойные колеса

2-27

Внешние осветительные приборы 2-30

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-1

2375 10/2016

Вводная информация и идентифи-

кация трактора

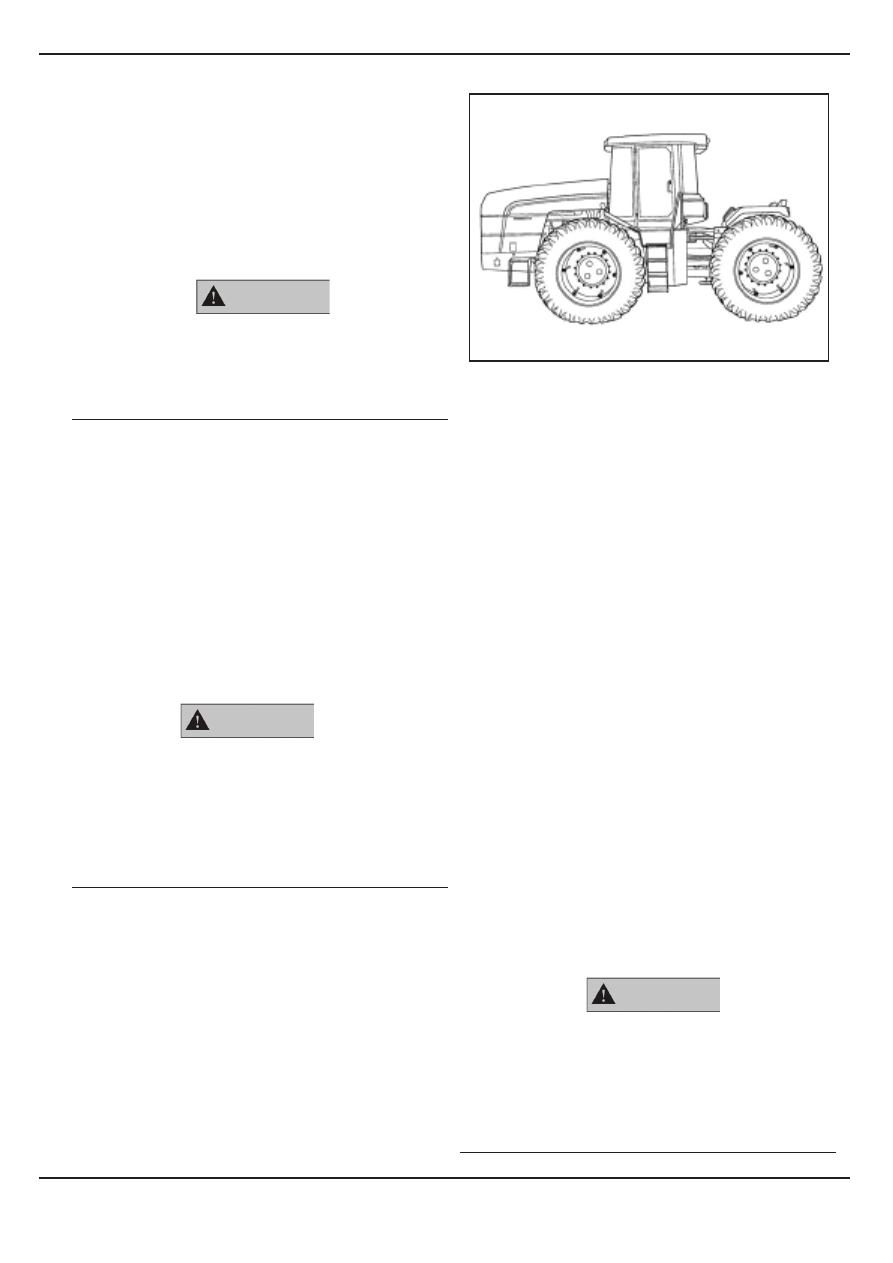

Общее описание

Трактор 2375 модели относится к классу полнопри-

водных сельскохозяйственных машин. Конструкция

трактора  состоит  из  двух  рам,  передней  и  задней,

управляющих  движением  трактора  при  повороте

центрального шарнирного сочленения.

На  передней  раме (1) расположен  двигатель,  то-

пливные баки, трансмиссионная система, передний

ведущий мост и кабина. Задняя рама (2) включает

в  себя  задний  ведущий  мост  и  используется  для

крепления  навесного  оборудования.  Данный  тип

конструкции  обеспечивает  гибкость  распределе-

ния  веса  в  зависимости  от  условий  работы  и  типа

применения.  Для  улучшения  качества  выполнения

отдельных процедур оператор может использовать

систему  балласта,  позволяющую  стабилизировать

развесовку трактора.

Трактор имеет модульную конструкцию, т. е. основ-

ные  компоненты  представлены  в  виде  отдельных

блоков и закреплены на передней и задней рамах.

Данное решение упрощает процесс.

Поворот в горизонтальной плоскости (артикуляция)

- Возможность управления движением путем пово-

рота соединения между передней и задней рамны-

ми секциями.

Технического  обслуживания  и  увеличивает  срок

службы компонентов за счет сниженного напряже-

ния конструкции.

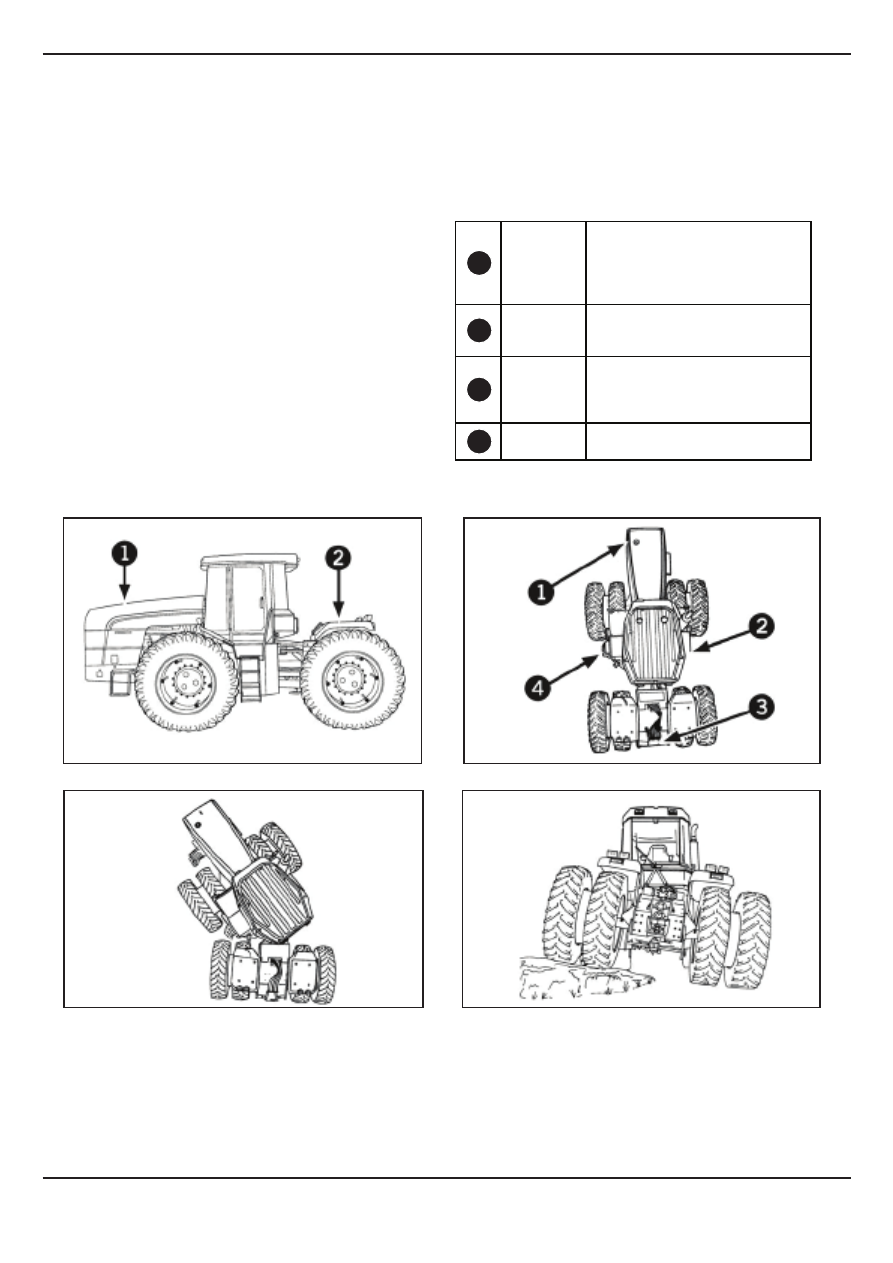

Терминология

Для  описания  соответствия  между  функцио-

нальными  блоками  трактора  и  направлениями  в

Руководстве используются следующие понятия:

Поворот  в  вертикальной  плоскости  (осцилляция)

-  Возможность  скручивания  корпуса  транспорт-

ного  средства  при  перемещении  по  неровной

поверхности.

1

Спереди/

вперед (1)

Сторона, на которой распо-

ложен двигатель трактора.

Данное направление также

носит название «Передний

ход».

2

Справа/

вправо (2)

Сторона, на которой внутри

кабины расположена кон-

соль.

3

Сзади/

назад (3)

Сторона, на которой распо-

ложен фаркоп трактора, ис-

пользуемый для буксировки

навесного оборудования.

4

Слева/

влево (4)

Сторона, на которой распо-

ложена дверь кабины.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-2

2375 10/2016

Идентификационная информация

Для  идентификации  трактора  и  его  основных  ком-

понентов  используются  серийные  номера  и/или

технологические  коды,  записанные  на  паспортной

табличке оборудования.

ПРИМЕЧАНИЕ: Идентификационная инфор-

мация  должна  предоставляться  постав-

щику при оформлении запроса на запасные

части  или  осуществление  технического

обслуживания.  Также данные коды и номера

используются  для  идентификации  трак-
тора в случае его кражи.





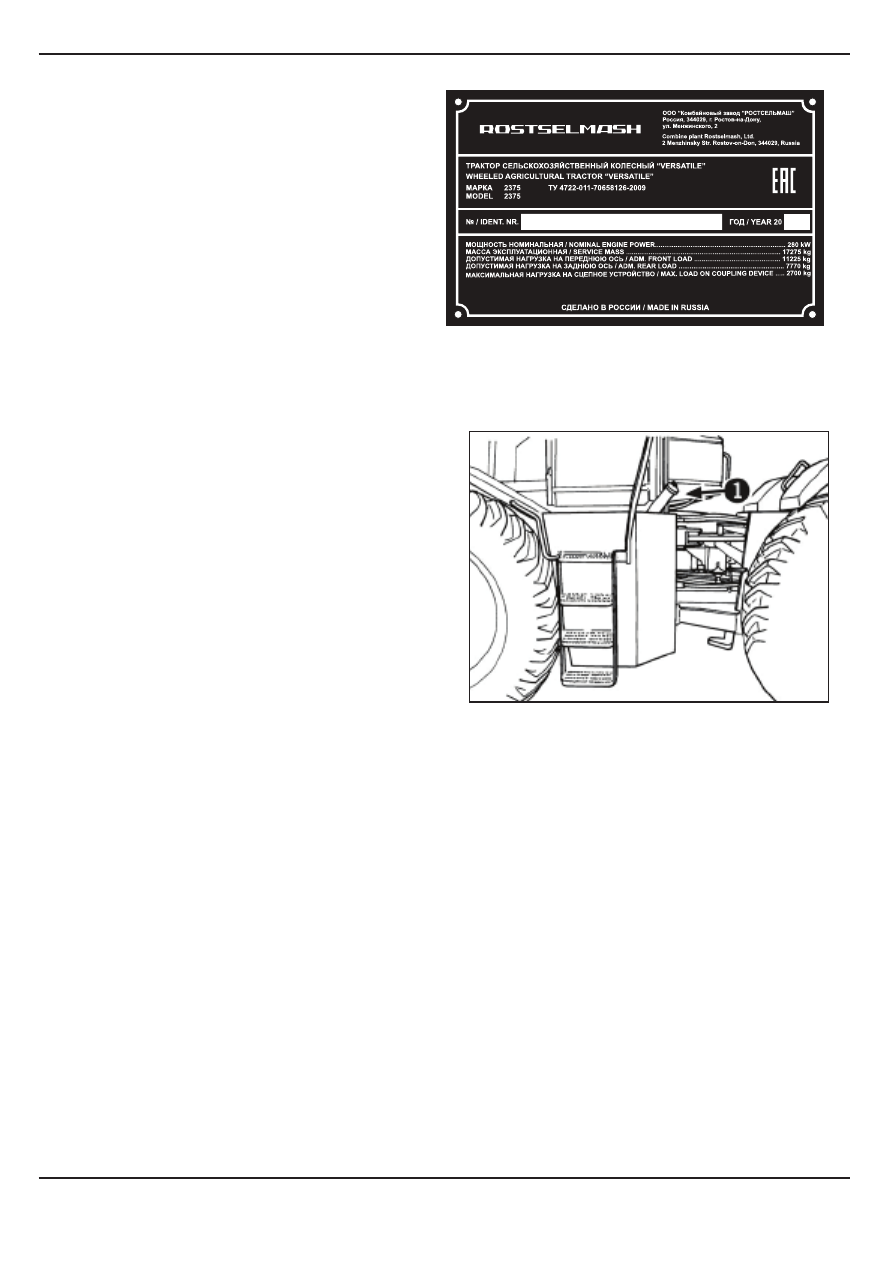

Паспортная  табличка  транспортного

средства

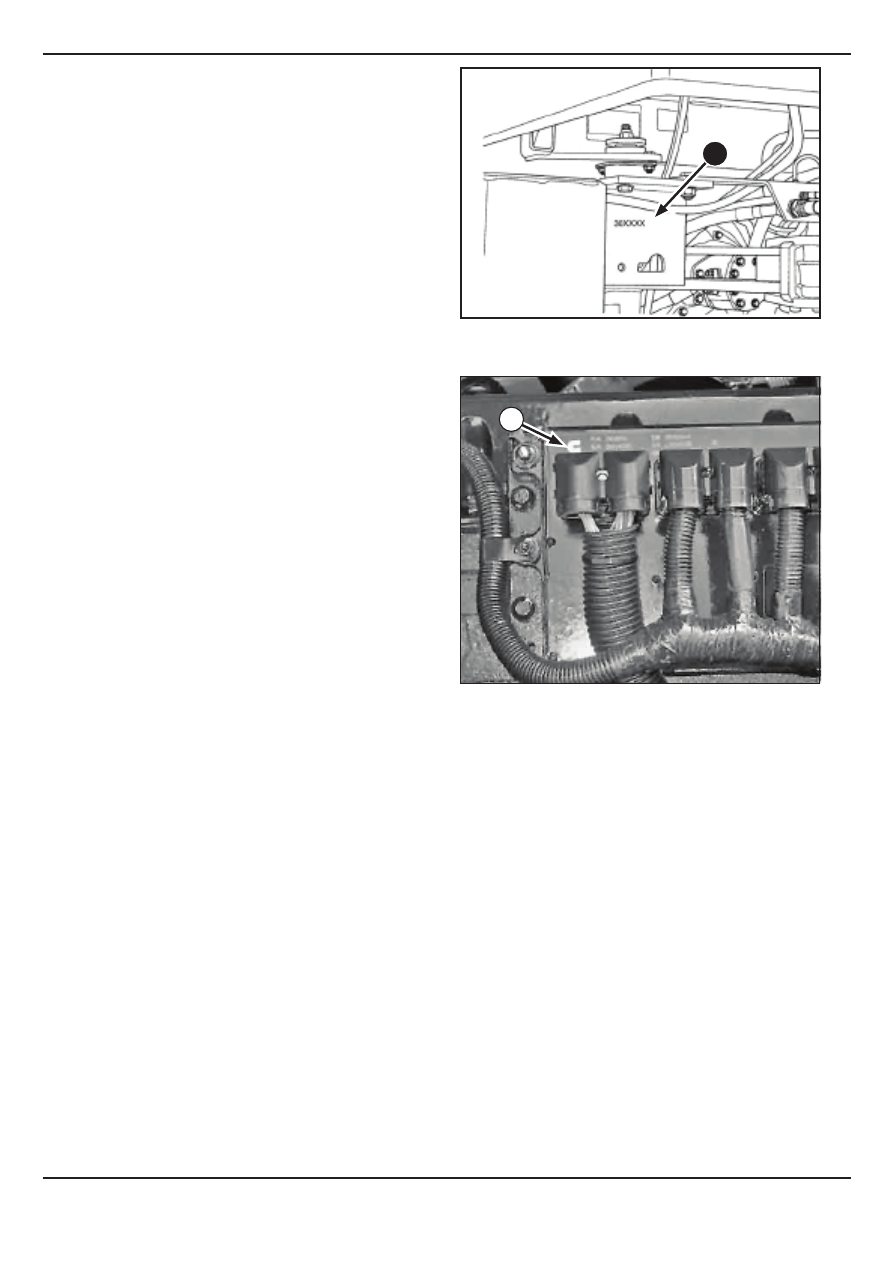

Паспортная табличка транспортного средства (1)
расположена в левом заднем углу в нижней части
кабины.

Серийный номер

Серийный номер трактора (1) отпечатан на левом
заднем крепежном кронштейне кабины возле ле-
вого топливного бака.

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-3

2375 10/2016

Серийный  номер  используется  в  том  случае,

если паспортная табличка отсутствует или повре-
ждена.

Идентификация двигателя

Техническое  обслуживание  двигателя Cummins,

установленного  на  полноприводном  тракторе

Ростсельмаш

,  осуществляется  исключительно

компанией Cummins через  ее  официальных  ди-

леров  и  агентов  по  продажам.  Большое  коли-

чество  дилеров  Ростсельмаш  также  являются

официальными дилерами компании Cummins.  В

ином случае дилер компании Ростсельмаш орга-

низует  проведение  технического  обслуживания

трактора официальным дилером или агентом по

продажам  двигателей  компании Cummins. Для

получения  информации  по  техническому  обслу-

живанию, гарантии и деталям оборудования свя-

житесь с дилером Ростсельмаш.
На тракторах модели 2375 (с двигателем Cummins

QSM11)  паспортная  табличка  двигателя (2) рас-

положена на левой стороне блока двигателя чуть

ниже крышки клапана.

ПРИМЕЧАНИЕ: Для получения консульта-

ции дилера или агента по продажам ком-

пании Cummins необходимо  сообщить

номер  и  семейство  двигателя,  а  также

номер  перечня  контрольных  деталей
(CPL).

2

1

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-4

2375 10/2016

Конструкционная защита

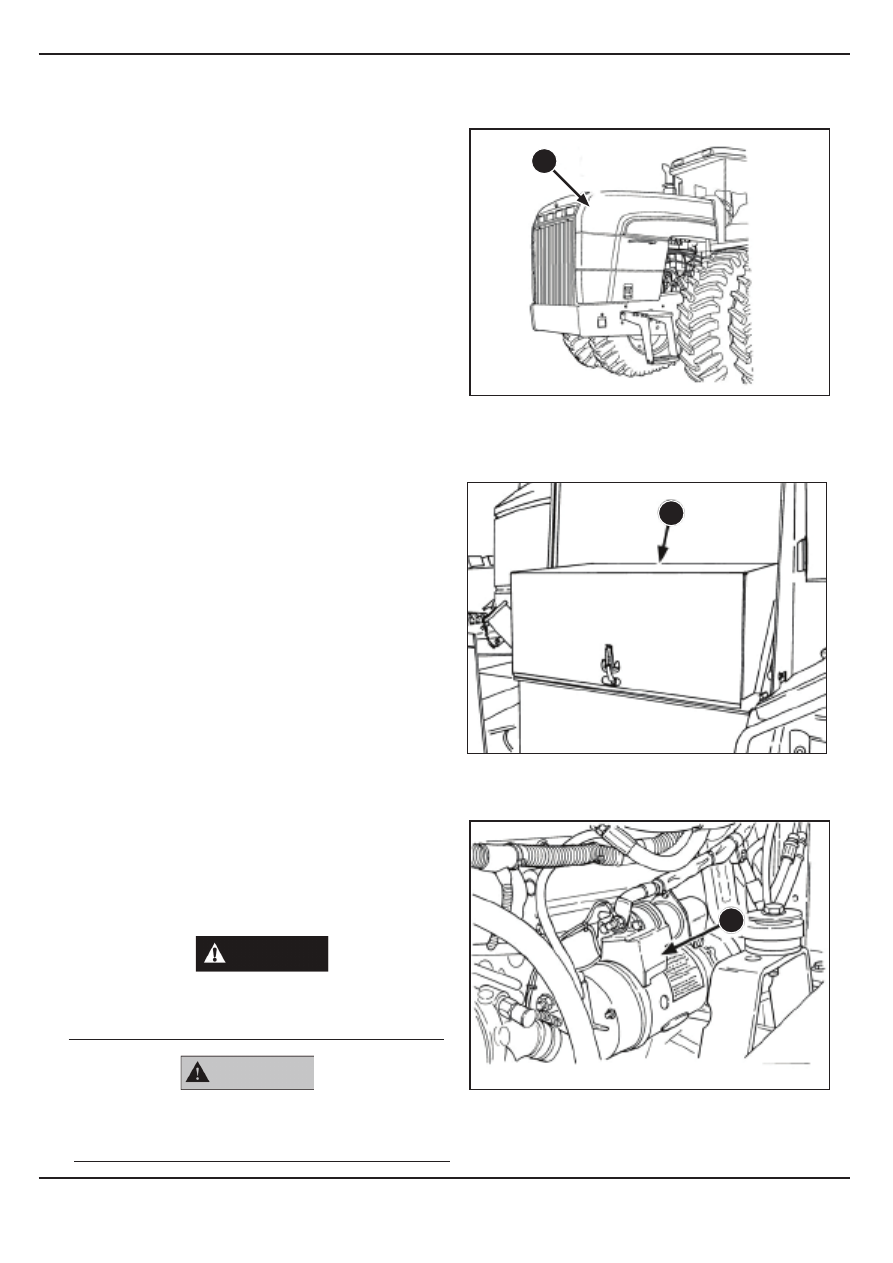

Боковые крышки двигателя

Боковые крышки (1) защищают оператора от
нагревающихся и/или движущихся деталей.
Эксплуатация трактора при неустановленных и
незакрытых боковых крышках двигателя запре-
щена.

Крышка аккумулятора

Крышка аккумулятора (2) защищает аккумулятор
от повреждений, а электрические соединения от
случайного замыкания. При эксплуатации трак-
тора крышка аккумулятора должна быть установ-
лена на свое место и закрыта.

Экран электромагнита стартера

Данный экран (3) закрывает электрические
соединения электромагнита стартера от случай-
ного замыкания. Подключение аккумуляторов к
электросистеме при демонтированном экране
запрещено.

Не пытайтесь завести двигатель путем об-
хода проводов электродвигателя стартера.

ОПАСНО

Установите все защитные экраны перед за-
пуском или началом эксплуатации трактора.

ВНИМАНИЕ

1

2

3

РОСТСЕЛЬМАШ

Агротехника Профессионалов

Средства управления

2-5

2375 10/2016
