Гидромолоты Delta FX. Инструкция по эксплуатации и каталог запчастей - часть 6

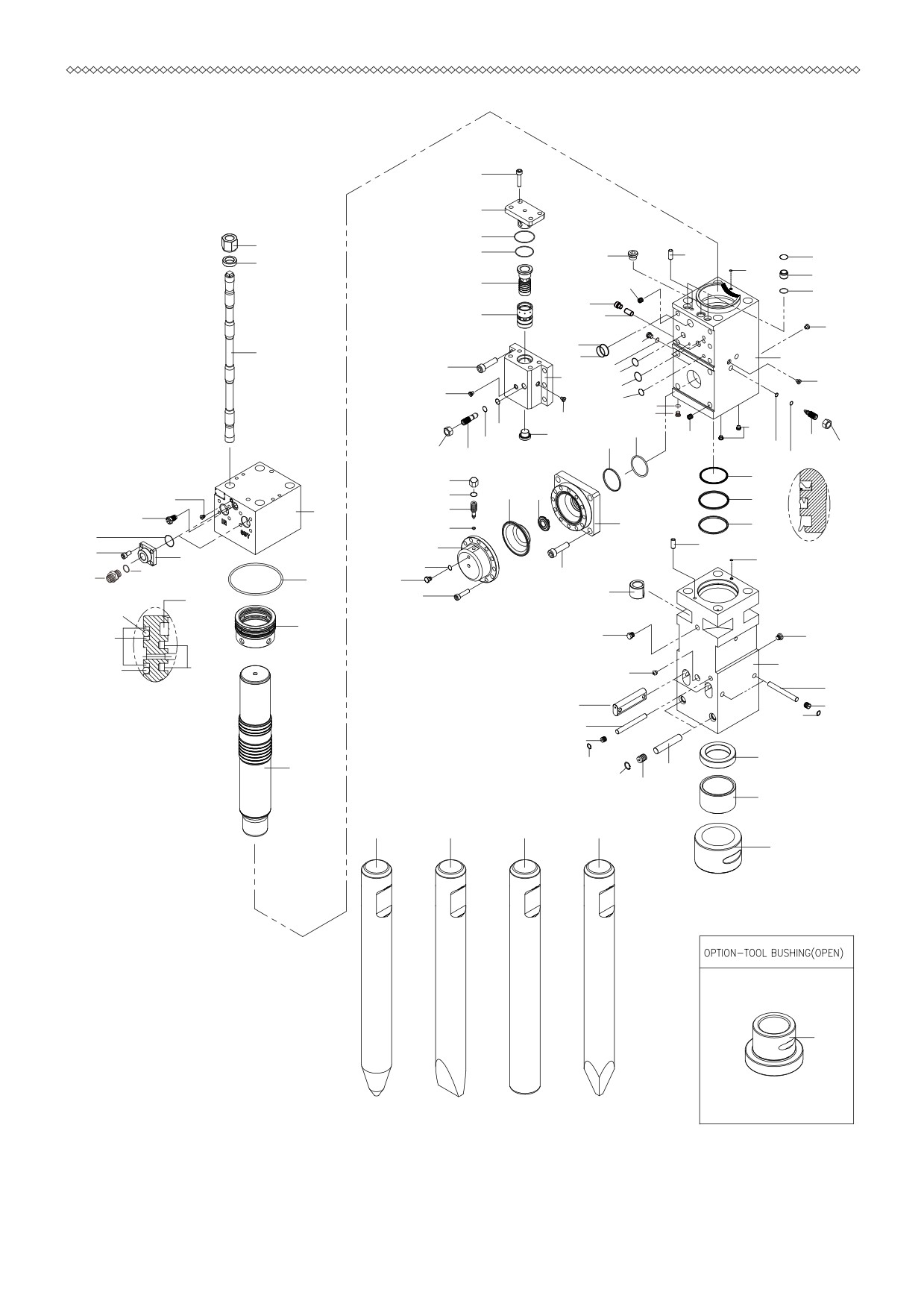

Delta FX15S
507
504
511
602
510
221
205
215
604
220
203
502
209
215
225
503
226
204
515
223
601
514
201
702
224
501
516
204
518
506
517
224
506
223
512
409
204
505
208
513
410
206
218
207
509
508
219
405
212
411
406
403
109
213
101
404
102
412
402
214
107
317
401
106
103
316
411
105
703
104
108
407
603
408
210
216
202
217
309
315
301
216
211
314
308
306
310
312
308
310
304
312
701
307
313
311
305
704
705
706
707
302
303
82
Delta FX15S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX15-A1806510
BACK HEAD SUB ASS'Y
Крышка в сборе
1
101
DFX15-A1806830
BACK HEAD
Крышка
1
102
DFX15-A3006590
GAS CHARGING V/V ASS'Y
Клапан заправочный
1
103
DFX15-A2006480
FLANGE
Фланец
2
104
DFX15-A2706320
ADAPTER
Адаптер
2
105
DFX15-A2007140
O-RING
Кольцо
2
106
DFX15-SB1415035
SOCKET BOLT
Винт фланца
8
107
DFX15-B6007330
O-RING
Кольцо
2
108
DFX15-A1807010
O-RING
Кольцо
1
109
DFX15-B4006910
SOCKET PLUG
Заглушка
1
DFX15-A180652B
CYLINDER SUB ASS'Y
Цилиндр в сборе
1
201
DFX15-A1806710
CYLINDER
Цилиндр
1
202
DFX15-A1806040
SEAL HOUSING
Блок уплотнений
1
203
DFX15-A1806250
CONNECTION BUSH
Втулка
2
204
DFX15-B4006450
SOCKET PLUG
Заглушка
4
205
DFX15-B2506520
SOCKET PLUG
Заглушка
1
206
DFX15-A3006330
ADJUST BOLT 2
Винт регулировочный
1
207
DFX15-A3006320
ADJUST NUT
Гайка винта регулировочного
1
208
DFX15-A3006380
HELI-COIL
Вставка пружинная
4
209
DFX15-A3006390
HELI-COIL
Вставка пружинная
6
210
DFX15-A1807020
GAS SEAL
Уплотнение
1
211
DFX15-A1807030
STEP SEAL
Уплотнение
2
212
DFX15-A1807060
BUFFER RING
Кольцо
1
213
DFX15-A1807070
U-PACKUNG
Уплотнение
1
214
DFX15-A1807080
WIPER
Манжета
1
215
DFX15-A1807090
O-RING
Кольцо
4
216
DFX15-B4007270
O-RING
Кольцо
2
217
DFX15-A1807050
BACKUP RING
Кольцо
3
218
DFX15-A3007170
O-RING
Кольцо
1
219
DFX15-A3007180
BACKUP RING
Кольцо
1
220
DFX15-B1807310
O-RING
Кольцо
1
221
DFX15-B4006370
GUIDE PIN
Штифт направляющий
1
223
DFX15-A2006450
SOCKET PLUG
Заглушка
2
224
DFX15-A2007150
O-RING
Кольцо
2
225
DFX15-A1206780
Metric Hollow Hex Plug
Заглушка
1
226
DFX15-A1206760
ASO PIN
Палец
1
DFX15-A1806530
FRONT HEAD SUB ASS'Y
Букса в сборе
1
301
DFX15-A1806870
FRONT HEAD
Букса
1
302
DFX15-A1806430
TOOL BUSHING(BOX TYPE)
Втулка нижняя
1
304
DFX15-A1806100
THRUST RING
Кольцо упорное
1
305
DFX15-A1806410
UPPER BUSHING
Втулка верхняя
1
306
DFX15-A1806210
TOOL PIN
Палец инструмента
2
307
DFX15-A1806220
BUSHING PIN(LOWER)
Стопор нижней втулки
2
Стопор верхней втулки и пальца
308
DFX15-A1806230
BUSHING PIN(UPPER)
3
инструмента
309
DFX15-B4006530
SOCKET PLUG
Заглушка
1
310
DFX15-B1306460
RUBBER PLUG
Заглушка резиновая
3
311
DFX15-B1806580
RUBBER PLUG
Заглушка резиновая
2
312
DFX15-B1006440
SNAP RING
Кольцо стопорное
3
313
DFX15-A1806570
SNAP RING
Кольцо стопорное
2
83
Delta FX15S
507
504
511
602
510
221
205
215
604
220
203
502
209
215
225
503
226
204
515
223
601
514
201
702
224
501
516
204
518
506
517
224
506
223
512
409
204
505
208
513
410
206
218
207
509
508
219
405
212
411
406
403
109
213
101
404
102
412
402
214
107
317
401
106
103
316
411
105
703
104
108
407
603
408
210
216
202
217
309
315
301
216
211
314
308
306
310
312
308
310
304
312
701
307
313
311
305
704
705
706
707
302
303
84
Delta FX15S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
314
DFX15-B4006560
GREASE NIPPLE
Пресс масленка
1
315
DFX15-B4006450
SOCKET PLUG
Заглушка
1
316
DFX15-A2507380
O-RING
Кольцо
1
317
DFX15-B4006370
GUIDE PIN
Штифт направляющий
1
DFX15-A1806540
ACCUMULATOR SUB ASS'Y
Аккумулятор в сборе
1
401
DFX15-A1806060
ACCUMULATOR COVER
Крышка аккумулятора
1
402
DFX15-A1806930
ACCUMULATOR BOTTOM
Корпус аккумулятора
1
403
DFX15-A3006340
ACCUMULATOR INNER VALVE
Дифузор
1
404
DFX15-A1806350
GAS CHARGING BOLT
Игла запорная аккумулятора
1
405
DFX15-A3006360
GAS CHARGING CAP
Заглушка иглы запорной
1
406
DFX15-B080704A
MEMBRANE
Диафрагма
1
407
DFX15-A2006510
PLUG
Заглушка аккумулятора
1
408
DFX15-SB1615040
SOCKET BOLT
Болт крышки аккумулятора
12
409
DFX15-A3007200
O-RING
Кольцо
1
410
DFX15-A3007130
BACKUP RING
Кольцо
1
411
DFX15-B1807310
O-RING
Кольцо
2
412
DFX15-A3007190
O-RING
Кольцо
1
DFX15-A1806560
VALVE BLOCK SUB ASS'Y
Распределитель в сборе
1
501
DFX15-A1806150
VALVE BLOCK
Корпус распределителя
1
502
DFX15-A1806170
VALVE GUIDE
Золотник распределителя
1
503
DFX15-A1806180
VALVE SPOOL
Втулка распределителя
1
504
DFX15-A1806450
VALVE BLOCK COVER
Крышка распределителя
1
505
DFX15-B4006520
SOCKET PLUG
Заглушка распределителя
1
506
DFX15-B4006450
SOCKET PLUG
Заглушка
2
507
DFX15-SB1615040
SOCKET BOLT
Винт крышки распределителя
4
Винт регулировочный
508
DFX15-A2006310
ADJUST BOLT 1
1
распеделителя
509
DFX15-A3006320
ADJUST NUT
Гайка винта регулировочного
1
510
DFX15-B4007190
O-RING
Кольцо
1
511
DFX15-B6007350
BACKUP RING
Кольцо
1
512
DFX15-B1807310
O-RING
Кольцо
1
513
DFX15-A3007160
BACKUP RING
Кольцо
1
514
DFX15-B2507190
O-RING
Кольцо
1
515
DFX15-A2007090
BACKUP RING
Кольцо
1
516
DFX15-B2507290
O-RING
Кольцо
2
517
DFX15-B4007260
O-RING
Кольцо
2
518
DFX15-B1507200
O-RING
Кольцо
1
DFX15-A1806580
SIDE ROD SUB ASS'Y
Шпилька стяжная в сборе
1
601
DFX15-A1806110
SIDE ROD
Шпилька стяжная
4
602
DFX15-A1806130
SIDE ROD NUT(UPPER)
Гайка верхняя шпильки стяжной
4
603
DFX15-A1806120
SIDE ROD NUT(LOWER)
Гайка нижня шпильки стяжной
4
604
DFX15-A1806140
SIDE ROD WASHER
Шайба шпильки стяжной
4
701
DFX15-A1807360
PISTON
Боек
1
702
DFX15-SB2025060
SOCKET BOLT
Винт блока распределителя
6
703
DFX15-SB2430060
SOCKET BOLT
Винт корпуса распределителя
4
704
DFX15-A1806280
TOOL-CONE
Пика конусная
1
OPTION
705
DFX15-A1806290
TOOL-CHISEL
Пика отвертка
1
OPTION
706
DFX15-A1806300
TOOL-BLUNT
Пика тупая
1
OPTION
707
DFX15-A1806800
TOOL-MOIL
Пика 4х гранная
1
OPTION
DFX15-A1807600
SEAL KIT
Набор уплотнений
85

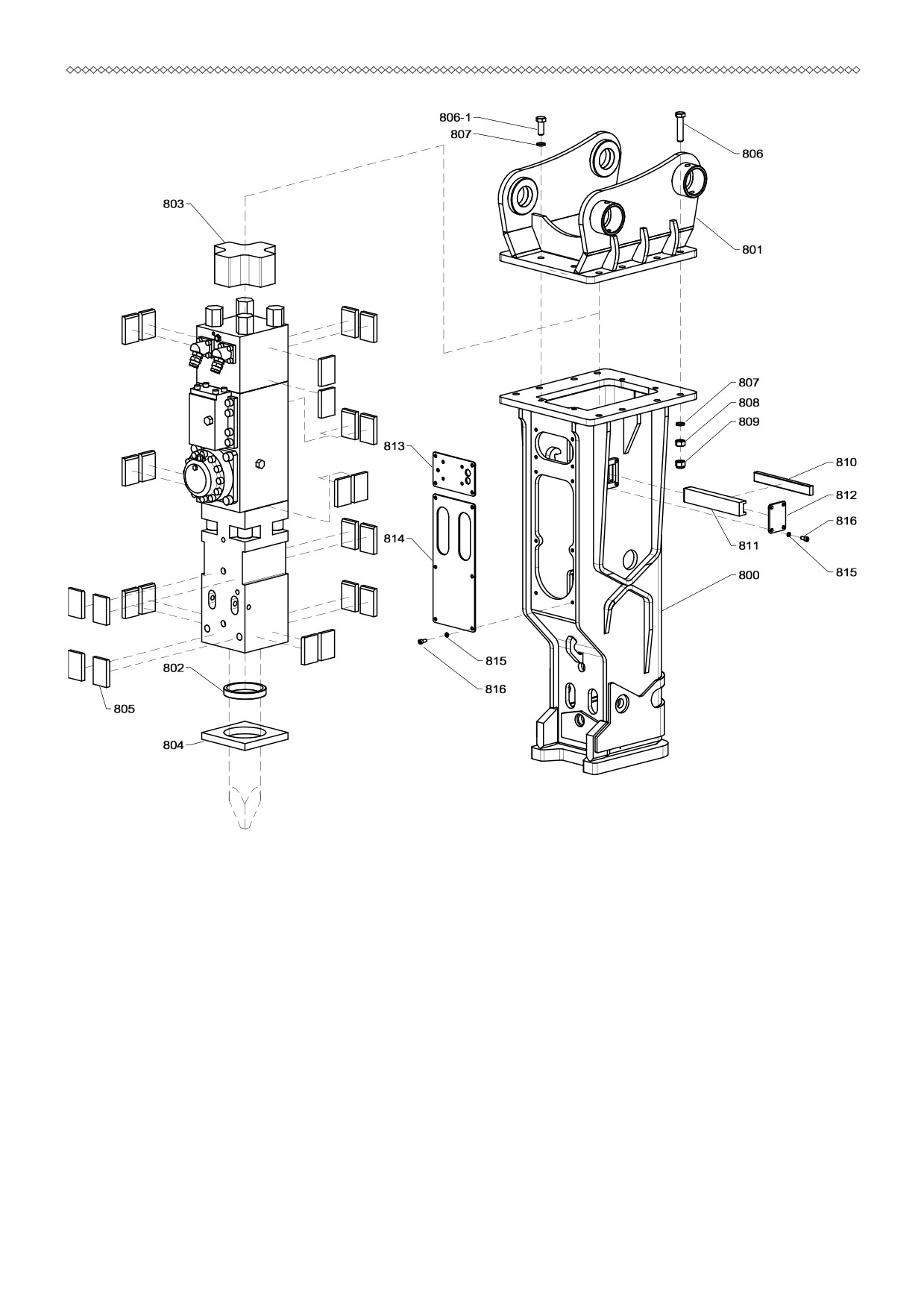

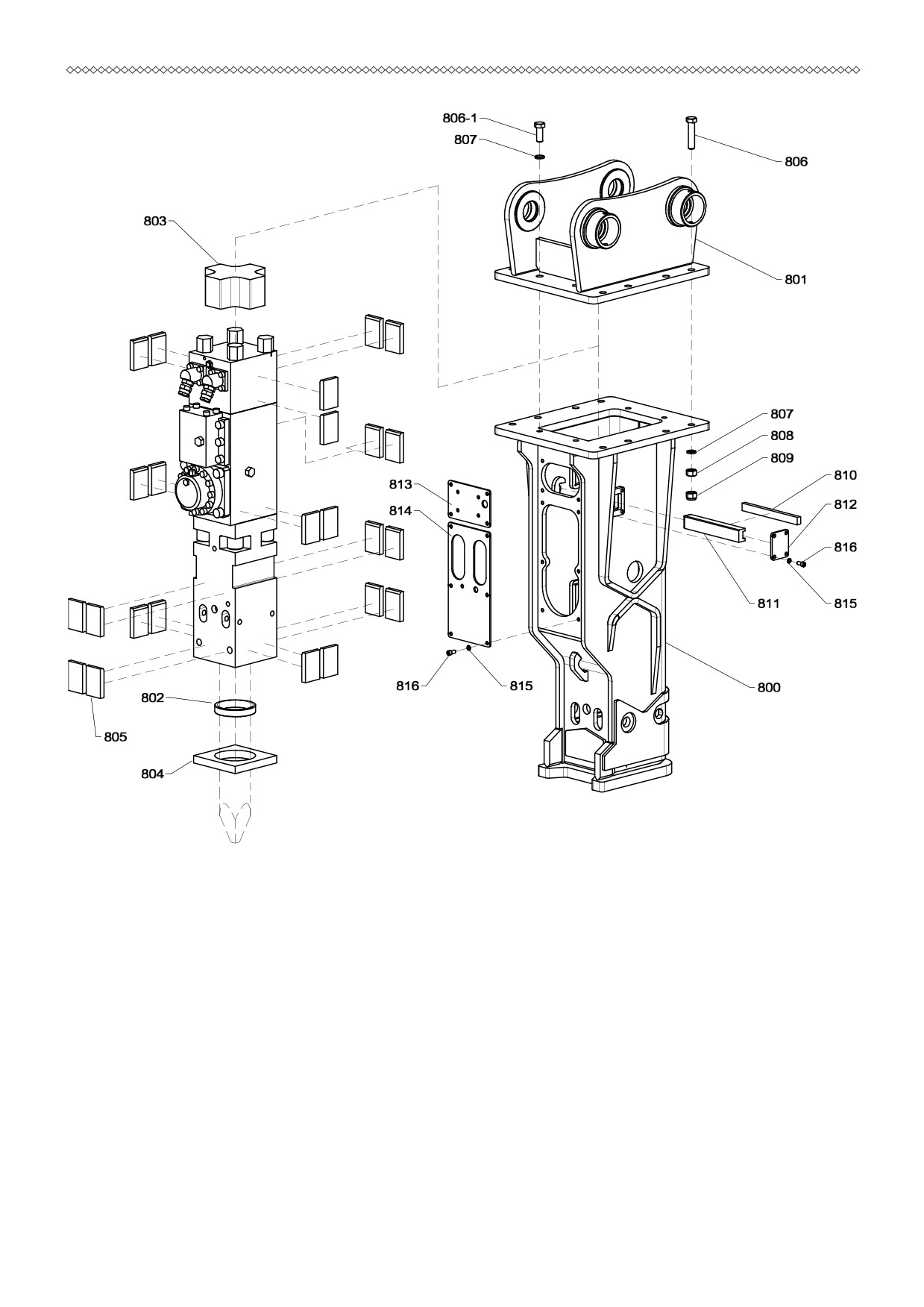

Delta FX15S
86
Delta FX15S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
800
ТК 274.31.100
BRACKET ASSEMBLY
Корпус гидромолота
1
801
DF15F-0060
MOUNTING CAP
Подвеска на экскаватор
1
802
DFX15-120
SEAL
Уплотнение инструмента
1
803
ТК 274.10.004-01
TOP BUFFER
Буфер верхний
1
804
ТК 274.10.001-02
BASE BUFFER
Буфер нижний
1
805
ТК 274.10.002-03
DAMPER PLATE
Буфер радиальный
24
806
DF15F-0070
MOUNTING CAP HEX. BOLT
Болт подвески
8
M24x110 10.9
806-1
DF15F-0071
MOUNTING CAP HEX. BOLT
Болт подвески
4
M24x60 10.9
807
DF15F-0080
MOUNTING SPRING WASHER
Шайба подвески
12
M24T
808
DF15F-0090
MOUNTING CAP HEX. NUT
Гайка подвески
8
M24 10.0
809
DF15F-0091
MOUNTING CAP HEX. NUT
Гайка подвески самоконтрящаяся
8
M24 10.0
810
ТК 274.10.005-02
FRONT DAMPER PLATE
Буфер фронтальный
1
811
ТК 274.10.216
HOLDER
Держатель буфера
1
812
ТК 274.04.619
SIDE COVER PLATE
Крышка боковая корпуса
1
813
ТК 274.10.012-01
FRONT COVER PLATE
Крышка передняя (верхняя)
1
814
ТК 274.10.008-02
FRONT COVER PLATE
Крышка передняя (нижняя)
1
815
SPRING WASHER
Шайба крышки
14
М12
816
SOCKET BOLT
Винт крышки
14
М12х25 8.8
87

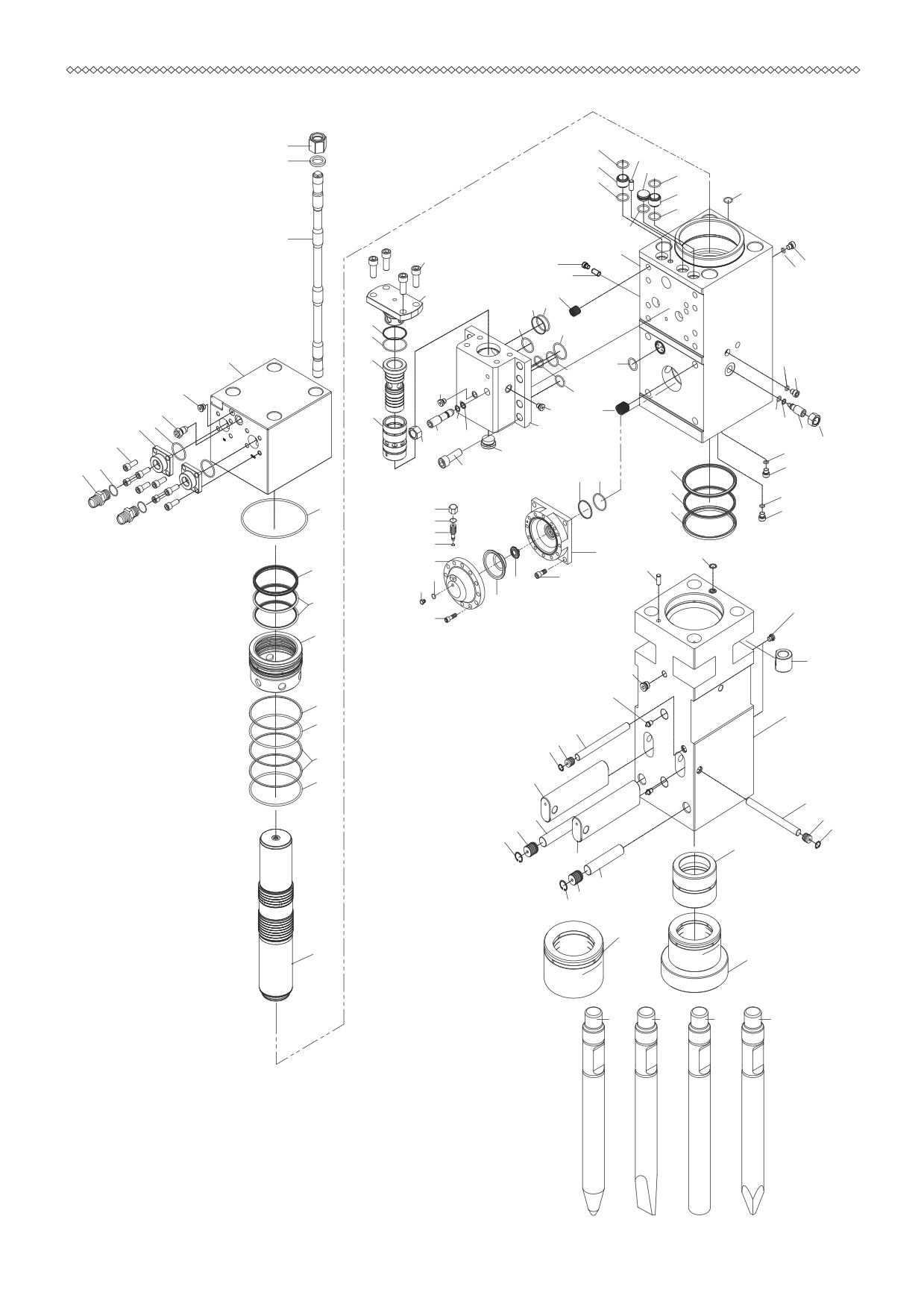

Delta FX20S
602
215
221
604
203
204
215
215
203
222
215
215
601
201
407
226
205
227
218
404
208
411410
409
410
408
301
402
225
218
413
205
309
406
412
302
406
209
219
403
415
220
303307
401
416
414
206
306
207
417
405
218
304305
702
212
205
510 509
213
218
308
505
214
205
511
504
512
502
501
116
210
115
511
703
503
507
211
506
109
508
202
603
108
114
217
101
216
107
110
112
217
105
216
107
106
110
111
112
113
104
106
111
113
103
701
102
704
705
706
707
88
Delta FX20S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX20-A2036040
FRONT HEAD SUB ASS'Y
Букса в сборе
1
101
DFX20-A2036050
FRONT HEAD
Букса
1
103
DFX20-A2036090
TOOL BUSHING(BOX)
Втулка нижняя
1
OPTION
104
DFX20-A2036120
UPPER BUSHING
Втулка верхняя
1
105
DFX20-A2036080
TOOL PIN
Палец инструмента
2
106
DFX20-A2006220
BUSHING PIN(LOWER)
Стопор нижней втулки
2
Стопор верхней втулки и пальца
107
DFX20-A2006230
BUSHING PIN(UPPER)
2
инструмента
108
DFX20-B4006530
SOCKET PLUG
Заглушка
1
109
DFX20-B4006450
SOCKET PLUG
Заглушка
2
110
DFX20-B1306460
RUBBER PLUG
Заглушка резиновая
2
111
DFX20-B3006580
RUBBER PLUG
Заглушка резиновая
2
112
DFX20-B1006440
SNAP RING
Кольцо стопорное
2
113
DFX20-B3006570
SNAP RING
Кольцо стопорное
2
114
DFX20-B4006560
GREASE NIPPLE
Пресс масленка
2
115
DFX20-A2006360
GUIDE PIN
Штифт пружинный
1
116
DFX20-A2507380
O-RING
Кольцо
1
DFX20-A2036020
CYLINDER SUB ASS'Y
Цилиндр в сборе
1
201
DFX20-A2036030
CYLINDER
Цилиндр
1
202
DFX20-A2006040
SEAL HOUSING
Блок уплотнений
1
203
DFX20-A2006250
CONNECTION BUSH
Втулка
2
204
DFX20-A2006260
PLUG BUSH
Заглушка
1
205
DFX20-A2006450
SOCKET PLUG
Заглушка
4
206
DFX20-A3006330
ADJUST BOLT 2
Винт регулировочный
1
207
DFX20-A3006320
ADJUST NUT
Гайка винта регулировочного
1
208
DFX20-A3006380
HELI-COIL
Вставка пружинная
4
209
DFX20-A3006390
HELI-COIL
Вставка пружинная
8
210
DFX20-A2007010
GAS SEAL
Кольцо
1
211
DFX20-A2007020
STEP SEAL
Кольцо
2
212
DFX20-A2107250
BUFFER RING
Кольцо
1
213
DFX20-A2107260
U-PACKUNG
Уплотнение
1
214
DFX20-A2107270
WIPER
Манжета
1
215
DFX20-A2007140
O-RING
Кольцо
5
216
DFX20-A2007040
O-RING
Кольцо
2
217
DFX20-A2007050
BACKUP RING
Кольцо
3
218
DFX20-A2007150
O-RING
Кольцо
4
219
DFX20-A3007170
O-RING
Кольцо
1
220
DFX20-A3007180
BACKUP RING
Кольцо
1
221
DFX20-A2006360
GUIDE PIN
Штифт направляющий
1
222
DFX20-B1807310
O-RING
Кольцо
1
225
DFX20-B1507200
O-RING
Кольцо
1
226
DFX20-A1206780
Metric Hollow hex Plug
Заглушка
1
227
DFX20-A2036210
ASO PIN
Палец
1
OPTION
DFX20-A2036010
BACK HEAD SUB ASS'Y
Крышка в сборе
1
301
DFX20-A2006740
BACK HEAD
Крышка
1
302
DFX20-A3006590
GAS CHARGING V/V ASS'Y
Клапан заправочный
1
303
DFX20-A2006480
FLANGE
Фланец
2
304
DFX20-A2706320
ADAPTER
Адаптер
2
305
DFX20-A2007140
O-RING
Кольцо
2
89
Delta FX20S
602
215
221
604
203
204
215
215
203
222
215
215
601
201
407
226
205
227
218
404
208
411410
409
410
408
301
402
225
218
413
205
309
406
412
302
406
209
219
403
415
220
303307
401
416
414
206
306
207
417
405
218
304305
702
212
205
510 509
213
218
308
505
214
205
511
504
512
502
501
116
210
115
511
703
503
507
211
506
109
508
202
603
108
114
217
101
216
107
110
112
217
105
216
107
106
110
111
112
113
104
106
111
113
103
701
102
704
705
706
707
90
Delta FX20S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
306
DFX20-SB1415035
SOCKET BOLT
Винт фланца
8
307
DFX20-B6007330
O-RING
Кольцо
2
308
DFX20-B1807100
O-RING
Кольцо
1
OPTION
309
DFX20-B4006910
SOCKET PLUG
Заглушка
1
OPTION
DFX20-A2006630
VALVE BLOCK SUB ASS'Y
Распределитель в сборе
1
OPTION
401
DFX20-A2006150
VALVE BLOCK
Корпус распределителя
1
402
DFX20-A2006170
VALVE GUIDE
Золотник распределителя
1
403
DFX20-A2006180
VALVE SPOOL
Втулка распределителя
1
404
DFX20-A2006320
VALVE BLOCK COVER
Крышка распределителя
1
405
DFX20-B4006520
SOCKET PLUG
Заглушка распределителя нижняя
1
406
DFX20-B4006450
SOCKET PLUG
Заглушка
2
407
DFX20-SB1615040
SOCKET BOLT
Заглушка
4
408
DFX20-B4007200
O-RING
Кольцо
1
409
DFX20-B6007360
BACKUP RING
Кольцо
1
410
DFX20-B2507190
O-RING
Кольцо
2
411
DFX20-A2007090
BACKUP RING
Кольцо
1
412
DFX20-A2007110
O-RING
Кольцо
2
413
DFX20-B1507200
O-RING
Кольцо
2
414
DFX20-B1807310
O-RING
Кольцо
1
415
DFX20-A3007160
BACKUP RING
Кольцо
1
Винт регулировчный распреде-
416
DFX20-A2006310
ADJUST BOLT 1
1
лителя
417
DFX20-A3006320
ADJUST NUT
Гайка винт регулировочного
1
DFX20-A2006650
ACCUMULATOR SUB ASS'Y
Аккумулятор в сборе
1
501
DFX20-A2006061
ACCUMULATOR COVER
Крышка аккумулятора
1
502
DFX20-A2006830
ACCUMULATOR BOTTOM
Корпус аккумулятора
1
503
DFX20-A3006340
ACCUMULATOR INNER VALVE
Дифузор
1
504
DFX20-A3006350
GAS CHARGING BOLT
Игла запорная аккумулятора
1
505
DFX20-A3006360
GAS CHARGING CAP
Крышка иглы запорной
1
506
DFX20-A2006460
MEMBRANE
Диафрагма
1
507
DFX20-A2006510
PLUG
Загушка
1
508
DFX20-SB1815045
SOCKET BOLT
Винт крышки аккумулятора
12
509
DFX20-A3007200
O-RING
Кольцо
1
510
DFX20-A3007130
BACKUP RING
Кольцо
1
511
DFX20-B1807310
O-RING
Кольцо
2
512
DFX20-A3007190
O-RING
Кольцо
1
DFX20-A2006660
SIDE ROD SUB ASS'Y
Шпилька стяжная в сборе
4
601
DFX20-A2006110
SIDE ROD
Шпилька стяжная
4
602
DFX20-A2006130
SIDE ROD NUT(UPPER)
Гайка верхняя шпильки стяжной
4
603
DFX20-A2006330
SIDE ROD NUT(LOWER)
Гайка нижняя шпильки стяжной
4
604
DFX20-A2006140
SIDE ROD WASHER
Шайба шпильки стяжной
4
701
DFX20-A2036060
PISTON
Боек
1
702
DFX20-SB2025060
SOCKET BOLT
Винт корпуса распределителя
8
703
DFX20-SB2430070
SOCKET BOLT
Винт корпуса аккумулятора
4
704
DFX20-A2106280
TOOL-CONE
Пика коническая
1
OPTION
705
DFX20-A2106290
TOOL-CHISEL
Пика отвертка
1
OPTION
706
DFX20-A2106300
TOOL-BLUNT
Пика тупая
1
OPTION
707
DFX20-A2106800
TOOL-MOIL
Пика 4х гранная
1
OPTION
DFX20-A2037000
SEAL KIT
Набор уплотнений
91
Delta FX20S
92
Delta FX20S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
800
ТК 275.31.100
BRACKET ASSEMBLY
Корпус гидромолота
1
801
DF15F-0060
MOUNTING CAP
Подвеска на экскаватор
1
802
DFX20-135
SEAL
Уплотнение инструмента
1
803
ТК 275.10.004-01
TOP BUFFER
Буфер верхний
1
804
ТК 275.10.001-02
BASE BUFFER
Буфер нижний
1
805
ТК 274.10.002-03
DAMPER PLATE
Буфер радиальный
24
806
DF15F-0070
MOUNTING CAP HEX. BOLT
Болт подвески
8
M24x110 10.9
806-1
DF15F-0071
MOUNTING CAP HEX. BOLT
Болт подвески
4
M24x60 10.9
807
DF15F-0080
MOUNTING SPRING WASHER
Шайба подвески
12
M24T
808
DF15F-0090
MOUNTING CAP HEX. NUT
Гайка подвески
8
M24 10.0
809
DF15F-0091
MOUNTING CAP HEX. NUT
Гайка подвески самоконтрящаяся
8
M24 10.0
810
ТК 274.10.005-02
FRONT DAMPER PLATE
Буфер фронтальный
1
811
ТК 275.10.113
HOLDER
Держатель буфера
1
812
ТК 275.04.518
SIDE COVER PLATE
Крышка боковая корпуса
1
813
ТК 275.10.012-01
FRONT COVER PLATE
Крышка передняя (верхняя)
1
814
ТК 275.10.008-01
FRONT COVER PLATE
Крышка передняя (нижняя)
1
815
SPRING WASHER
Шайба крышки
14
М12
816
SOCKET BOLT
Винт крышки
14
М12х25 8.8
93

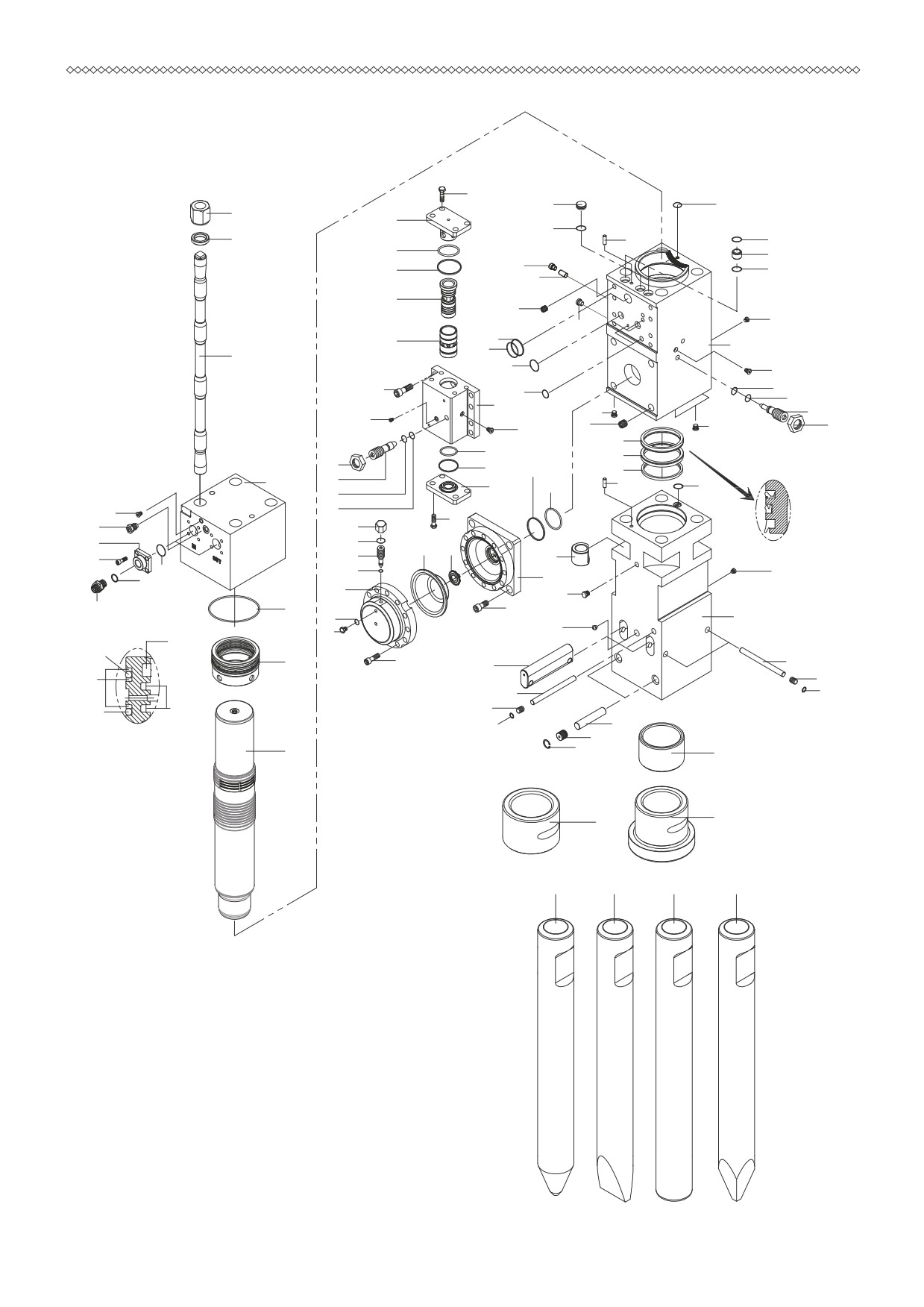

Delta FX35S
409
204
221
603
402
216
604
222
217
413
203
224
414
217
225
403
208
220
220
404
421
201
420
601
418
220
408
218
419
219
401
220
206
416
207
220
205
407
213
411
214
415
412
510
215
101
406
316
509
315
405
410
109
417
409
102
505
103
512
506
503
107
504
602
106
511
314
502
105
501
308
104
108
513
301
512
309
507
209
211
202
508
303
305
212
310
313
305
211
210
310
304
313
311
701
312
302
306
307
702
703
704
705
94
Delta FX35S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX35-A2506730
FRONT HEAD SUB ASSY
Букса в сборе
1
301
DFX35-A2506540
FRONT HEAD
Букса
1
302
DFX35-A2506390
UPPER BUSHING
Втулка верхняя
1
303
DFX35-A2506270
TOOL PIN
Палец инструмента
2
304
DFX35-A2006220
BUSHING PIN (LOWER)
Стопор нижней втулки
2
Стопор верхней втулки и пальца
305
DFX35-A2506230
BUSHING PIN
3
инструмента
307
DFX35-A2507240
TOOL BUSHING (BOX)
Втулка нижняя
1
308
DFX35-B4006530
SOCKET PLUG
Заглушка
1
309
DFX35-B4006560
GREASE NIPPLE
Пресс-масленка
1
310
DFX35-B1306460
RUBBER PLUG
Заглушка резиновая
3
311
DFX35-B3006580
RUBBER PLUG
Заглушка резиновая
2
312
DFX35-B3006570
SNAP RING
Кольцо стопорное
2
313
DFX35-B1006440
SNAP RING
Кольцо стопорное
3
314
DFX35-B4006450
SOCKET PLUG
Заглушка
1
315
DFX35-A2507380
O-RING
Кольцо
1
316
DFX35-A2506420
GUIDE PIN
Штифт направляющий
1
DFX35-A2506640
VALVE BLOCK SUB ASSY
Распределитель в сборе
1
401
DFX35-A2506150
VALVE BLOCK
Корпус распределителя
1
402
DFX35-A2506520
VALVE COVER UPPER
Крышка распределителя
1
403
DFX35-A2506170
SPOOL GUIDE
Золотник распределителя
1
404
DFX35-A2506180
VALVE SPOOL
Втулка распределителя
1
405
DFX35-A2506190
VALVE COVER LOWER
Крышка нижняя распределителя
1
Винт регулировочный распреде-
406
DFX35-A3006311
ADJUST BOLT 1
1
лителя
407
DFX35-B4006910
SOCKET PLUG
Заглушка
1
408
DFX35-SB2025060
SOCKET BOLT
Винт корпуса распределителя
8
409
DFX35-SB2025045
SOCKET BOLT
Винт крышки распределителя
8
410
DFX35-A3007160
BACKUP RING
Кольцо
1
411
DFX35-A2507420
QUAD-RING
Кольцо
1
412
DFX35-A2507350
BACKUP RING
Кольцо
1
413
DFX35-A2507410
QUAD-RING
Кольцо
1
414
DFX35-A3007210
BACKUP RING
Кольцо
1
415
DFX35-A3006320
ADJUST NUT
Гайка винта регулировочного
1
416
DFX35-B4006450
SOCKET PLUG
Заглушка
1
417
DFX35-B1807310
O-RING
Кольцо
1
418
DFX35-B2507190
O-RING
Кольцо
3
419
DFX35-A2007110
O-RING
Кольцо
2
420
DFX35-B4007190
O-RING
Кольцо
1
421
DFX35-A2507100
BACKUP RING
Кольцо
1
95
Delta FX35S
409
204
221
603
402
216
604
222
217
413
203
224
414
217
225
403
208
220
220
404
421
201
420
601
418
220
408
218
419
219
401
220
206
416
207
220
205
407
213
411
214
415
412
510
215
101
406
316
509
315
405
410
109
417
409
102
505
103
512
506
503
107
504
602
106
511
314
502
105
501
308
104
108
513
301
512
309
507
209
211
202
508
303
305
212
310
313
305
211
210
310
304
313
311
701
312
302
306
307
702
703
704
705
96
Delta FX35S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX35-A3206590
ACCUMULATOR SUB ASSY
Аккумулятор в сборе
1
501
DFX35-A2506060
ACCUMULATOR COVER
Крышка аккумулятора
1
502
DFX35-A2906250
ACCUMULATOR BOTTOM
Корпус аккумулятора
1
503
DFX35-A3006340
ACC. INNER VALVE ASS'Y
Дифузор
1
504
DFX35-A3006350
GAS CHARGING BOLT
Игла запорная
1
505
DFX35-A3006360
GAS CHARGING CAP
Крышка иглы запорной
1
506
DFX35-A2506460
MEMBRANE
Диафрагма
1
507
DFX35-A2006510
BOLT
Заглушка
1
508
DFX35-SB2015060
SOCKET BOLT
Винт крышки аккумулятора
12
509
DFX35-A5007070
O-RING
Кольцо
1
510
DFX35-A5007110
BACKUP RING
Кольцо
1
511
DFX35-A3007190
O-RING
Кольцо
1
512
DFX35-B1807310
O-RING
Кольцо
2
513
DFX35-SB2430070
SOCKET BOLT
Винт корпуса аккумулятора
4
DFX35-A2506660
SIDE ROD SUB ASSY
Шпилька стяжная в сборе
4
601
DFX35-A2506110
SIDE ROD
Шпилька стяжная
4
602
DFX35-A2506120
NUT - SIDE ROD LOWER
Гайка нижняя шпильки стяжной
4
603
DFX35-A2506130
NUT - SIDE ROD UPPER
Гайка верхняя шпильки стяжной
4
604
DFX35-A2506140
WASHER - SIDE ROD
Шайба шпильки стяжной
4
701
DFX35-A2506840
PISTON
Боек
1
702
DFX35-A2506280
TOOL - CONE
Пика коническая
1
OPTION
703
DFX35-A2506290
TOOL - CHISEL
Пика отвертка
1
OPTION
704
DFX35-A2506300
TOOL - BLUNT
Пика тупая
1
OPTION
705
DFX35-A2506800
TOOL - MOIL
Пика 4х гранная
1
OPTION
DFX35-A2507600
SEAL KIT
Набор уплотнений
97
содержание .. 4 5 6 7 ..
