Гидромолоты Delta FX. Инструкция по эксплуатации и каталог запчастей - часть 4
9. Инструменты для обслуживания

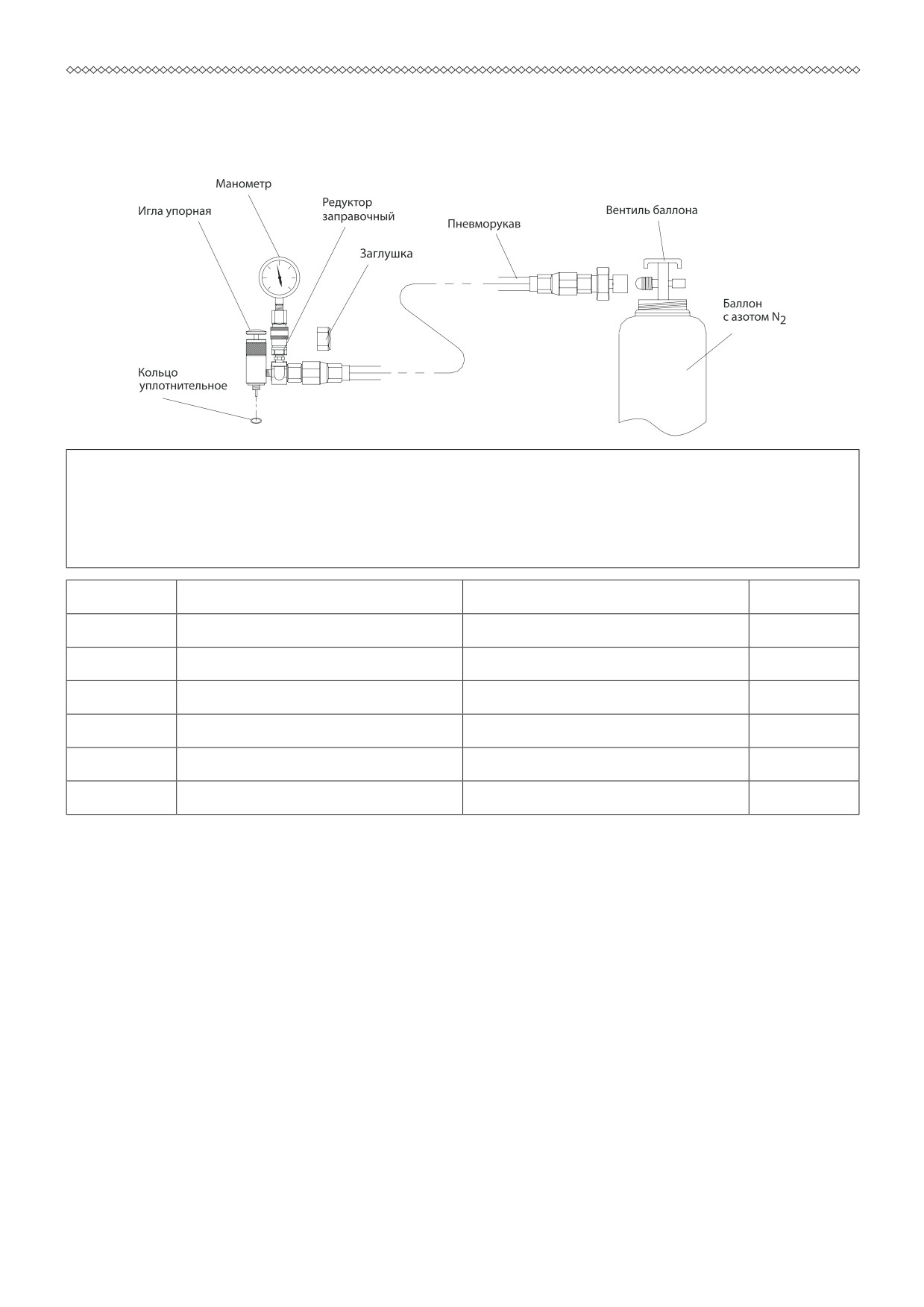

9-1. Устройство для зарядки пневмоаккумулятора азотом
▲ ПРЕДУПРЕЖДЕНИЕ
• Редуктор заправочный необходимо затягивать от руки без
применения ключа. Усилие затяжки редуктора заправочного
не должно превышать 20 Нм (2 кг)
№
Наименование детали
Номер детали
Кол-во
1
Манометр
1
2
Редуктор заправочный
1
3
Заглушка
1
4
Пневморукав
1
5
Баллон с азотом N2
5 литров
1
6
Кольцо круглого сечения
FB513212 (011-015-25)
1
50
10. Выбор инструмента
10-1. Руководство для выбора инструмента
▲ ПРЕДУПРЕЖДЕНИЕ
• Запрещено осуществлять наварку защитных слоев
на рабочий инструмент, т.к. при нагревании инструмент
теряет свою износостойкость.
▲ ПРЕДУПРЕЖДЕНИЕ
• Правильный выбор наиболее подходящего инструмента для
определенной работы является принципиально важным не только
для увеличения производительности гидромолота, но и для
продолжительности срока службы инструмента.

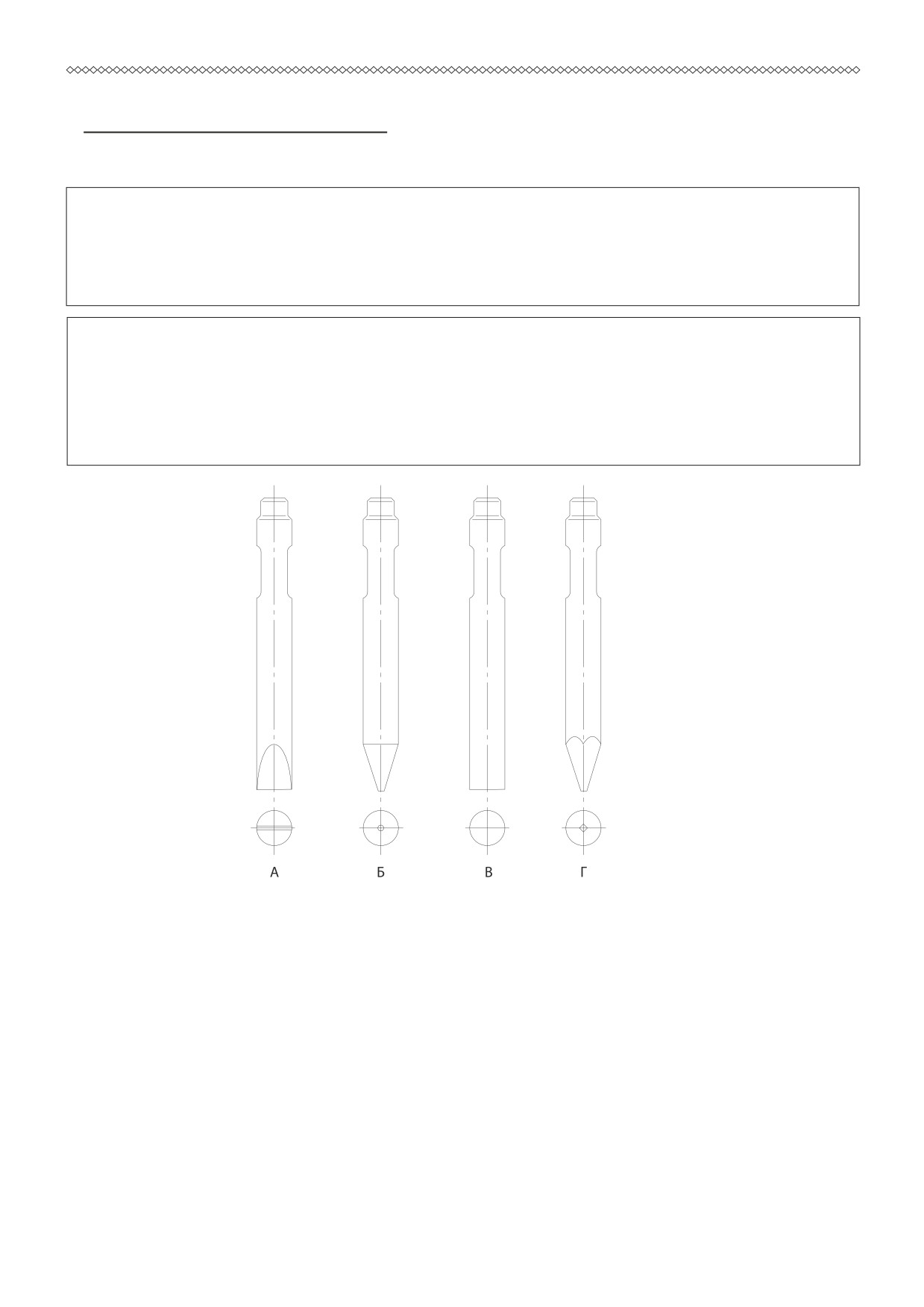

А: Клин
- Подходит для всех видов рыхления или прокладки узких тран-
шей на мягких/средних неоднородных грунтах.
Б: Пика коническая
- Подходит для разрушения мягких однородных грунтов.
- Вторичное дробление мягких/средних блоков.
В: Пика тупая
- Подходит для разрушения негабаритных скальных глыб высокой
твердости.
Г: Пика пирамидальная
- Наиболее универсальный и эффективный тип инструмента для
разрушения бетона, асфальтовых покрытий, мёрзлых грунтов.
51
10-2. Возможные повреждения инструмента

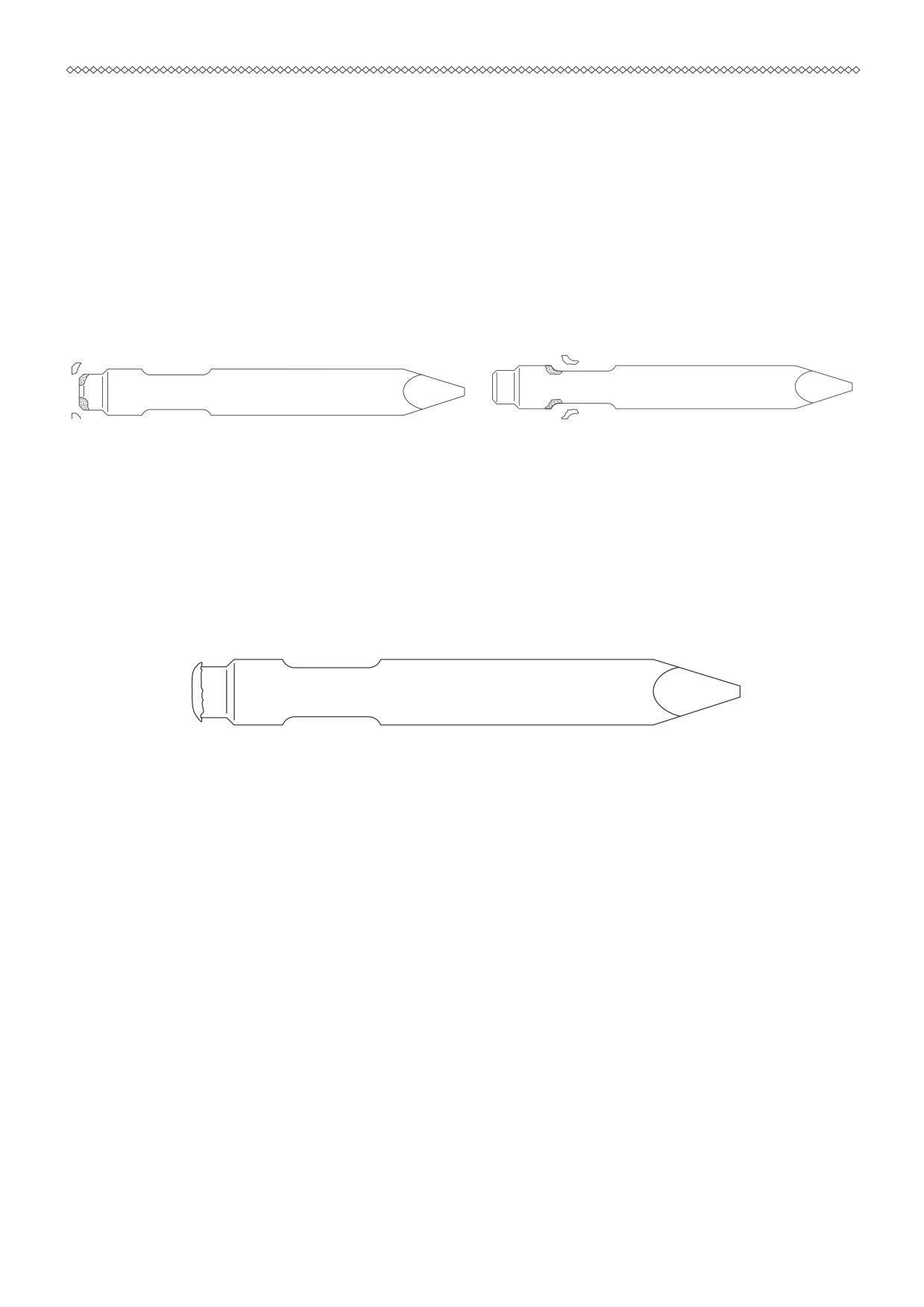

■ Поломка в области крепления пальцев инструмента.(рис. 1 и 2)
Поломка инструмента в области крепления пальцев чрезвычайно
редка. Это явление происходит, когда ударная сила концентриру-
ется на углах инструмента из-за неправильного положения пики
и точки воздействия на инструмент. Такое бывает при чрезмерном
износе втулок рабочего инструмента, когда рабочий инструмент
болтается в гидромолоте. Если такой дефект происходит, повреж-
денный инструмент не заменяется по гарантии.
рис. 1
рис. 2
■ Пластическая деформация области соударения пики и бойка (рис. 3)
Пластическая деформация инструмента происходит из-за недоста-
точной прочности материала,а также неудовлетворительной термо-
обработки. Если такой дефект происходит, поврежденный инстру-
мент заменяется по гарантии.
рис. 3

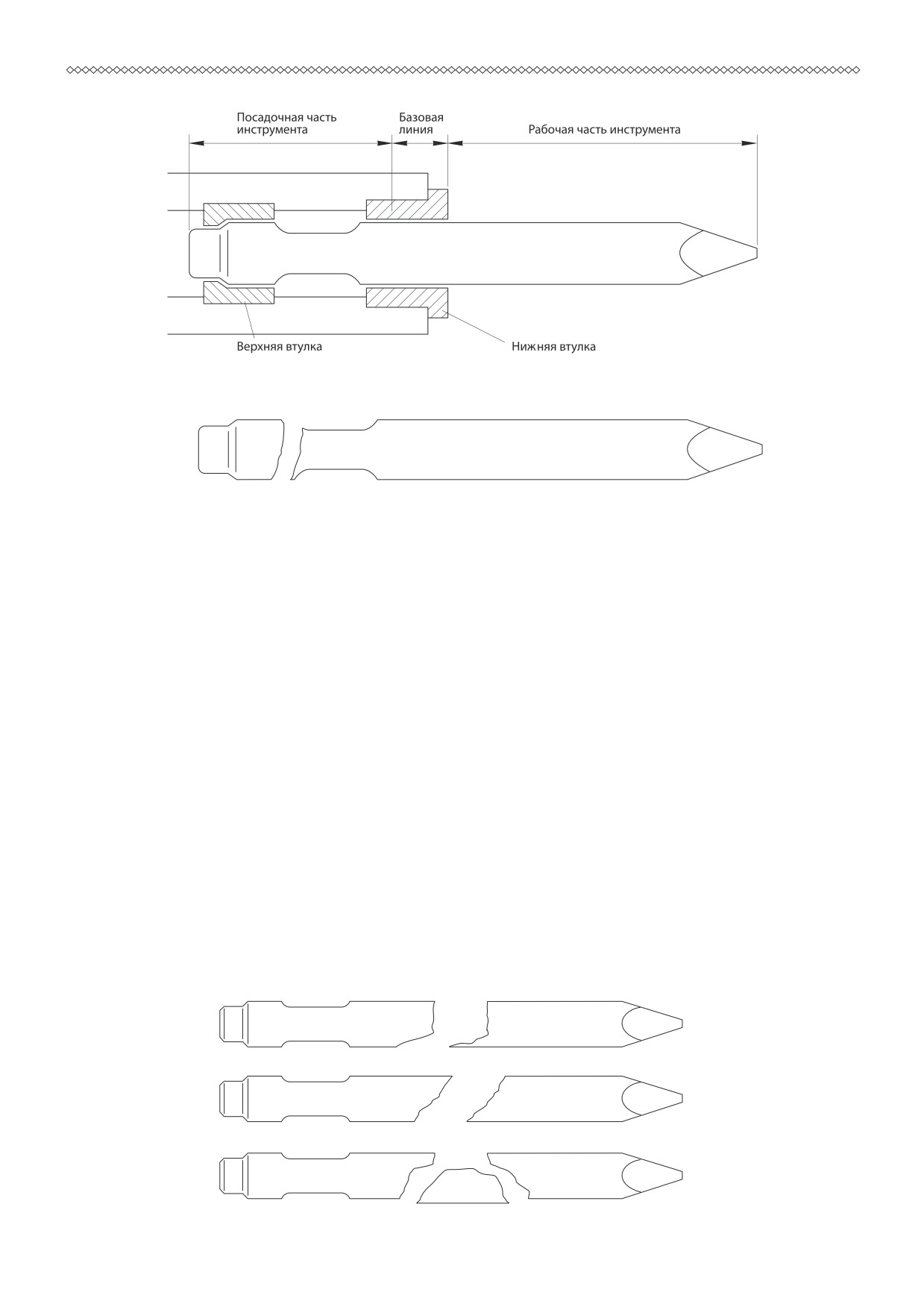

■ Поломка хвостовика (рис. 4 и 5)
Если поломка изделия происходит в любой точке хвостовика пики,
как показано на рис. 5, в основной линии, показанной на рис. 4,
это может произойти из-за дефекта материала, неэффективной тер-
мообработки, деформации инструмента. Если такой дефект обнару-
жен, поврежденные изделия заменяются по гарантии.
В дополнение к причинам, описанным выше, поломка изделия в об-
ласти хвостовика может также произойти, если зазор между втул-
кой и инструментом увеличен из-за чрезмерного износа втулки.
Если образуются задиры, вызванные трением между втулкой и
поверхностью инструмента, и если ясно, что поломка изделия на-
ходится в области этих задиров, поврежденный инструмент не за-
меняется по гарантии.
52
рис. 4
рис. 5
■ Поломка вне хвостовика (рис. 6, 7 и 8)
Поломка изделия вне верхней части пики, как показано на рис. 6,
может произойти из-за чрезмерной нагрузки, приложенной к ин-
струменту. Такой изгиб от нагрузки происходит, когда инструмент
внедрен в материал и его дергают или толкают, или когда инстру-
мент установлен не перпендикулярно к поверхности разрушаемого
материала. Поломка из-за усталости металла (рис.7) развивается в
области мест начала поломки, вызванной концентрацией напряже-
ния, следующей из-за чрезмерной нагрузки, и затем быстро рас-
пространяется дальше. Такой тип поломки может также произойти
из-за задиров инструмента во время использования. Так как по-
ломки, происходящие вне хвостовика, вызваны неправильными ра-
бочими приемами, как объяснено выше, изделия, подвергающиеся
таким дефектам, не заменяются по гарантии. Однако если точка
начала перелома происходит внутри тела инструмента, как показа-
но на рис. 8, изделия будут заменены по гарантии, так как по-
ломка указывает на дефект материала.
рис. 6
53

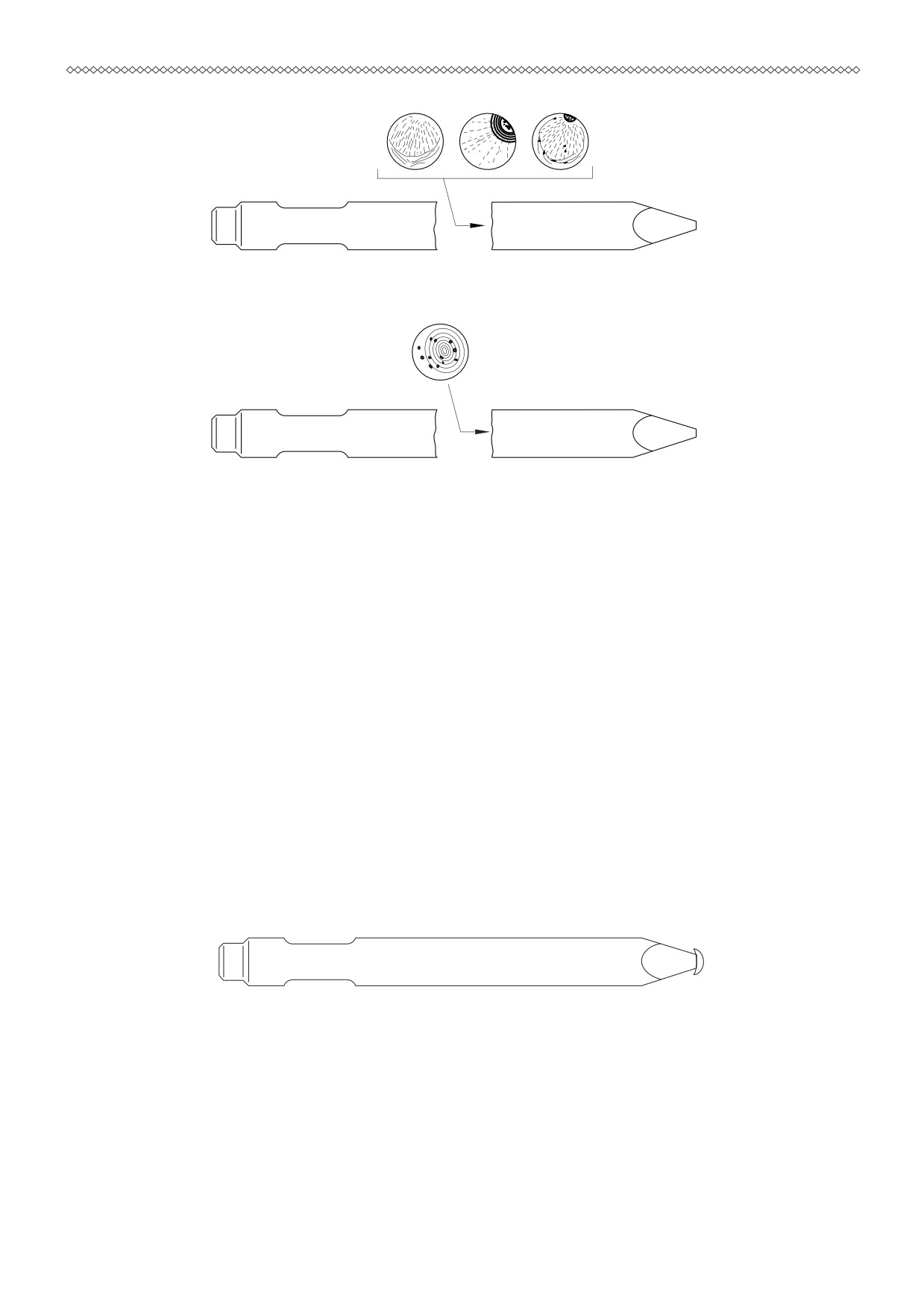

рис. 7
рис. 8
■ Разрушение наконечника инструмента (рис. 9)
Инструменты молота подвергаются термообработке для обеспе-
чения повышенной устойчивости к разрушению и износу, и дефек-
ты типа разрушения наконечника инструмента (рис. 9) не должны
случаться при нормальном эксплуатационном режиме. Однако, если
инструмент стучит непрерывно в течение длительного времени без
разрушения или раскалывания материала, на который воздействует,
температура наконечника поднимается очень высоко, вызывая от-
жиг термообработанного материала и его деформацию, а не износ.
Как объяснено выше, разрушение наконечника инструмента вызвано
неподходящими рабочими режимами, поэтому поврежденные изделия
будут отклонены для замены по гарантии. Если этот дефект вызван
нагреванием рабочего инструмента - например, наплавка или на-
варка, или заточкой инструмента с помощью автогена - рекламации
не принимаются.
рис. 9
54

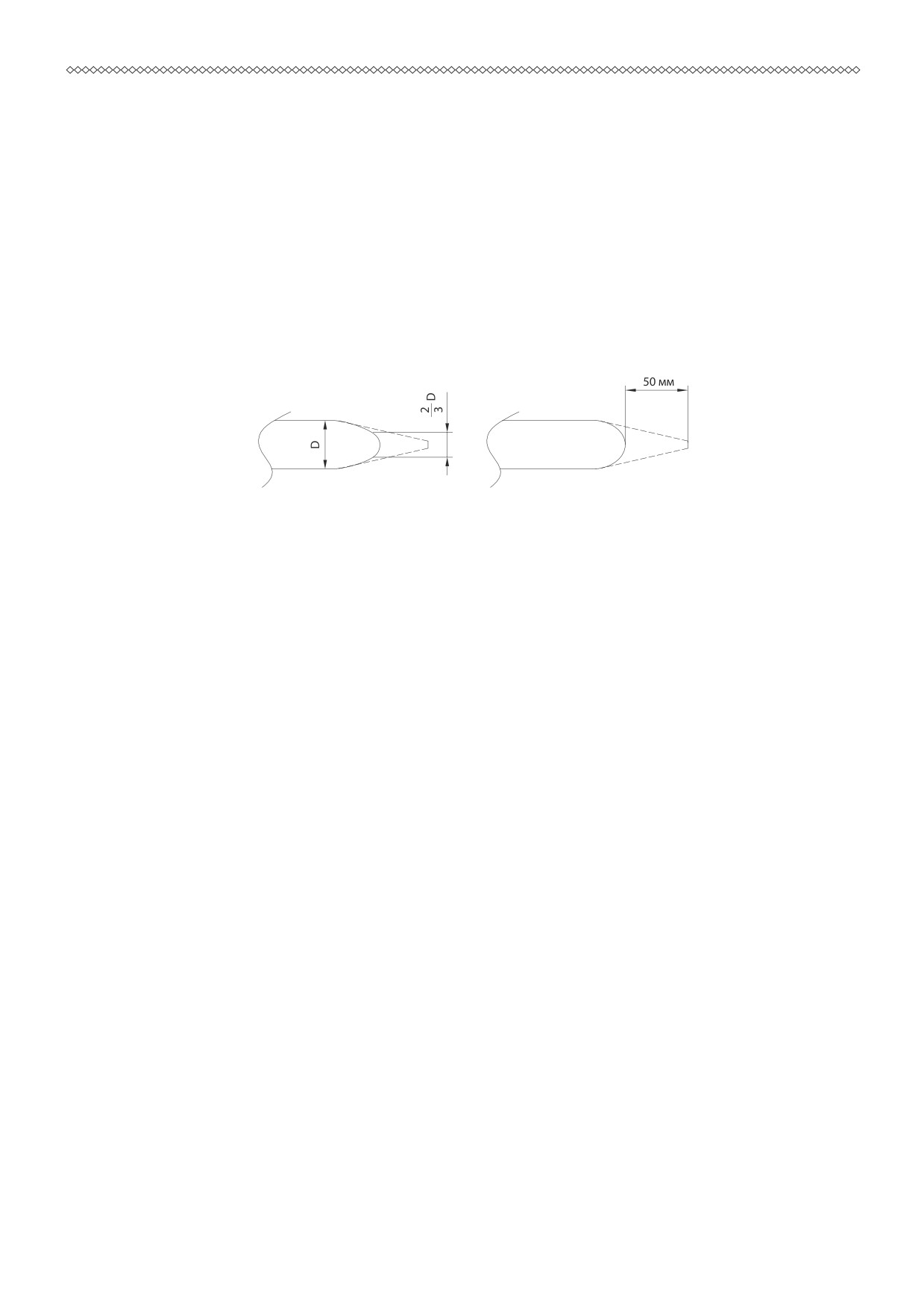

■ Изнашивание наконечника инструмента (рис. 10)
Нормы и типы изнашивания наконечника инструмента изменяются в
зависимости от обрабатываемого материала и методов работы. Если
диаметр изношенного наконечника долота меньше, чем 2/3 диаме-
тра тела инструмента, и если наконечник инструмента изношен на
50 мм от наконечника (рис. 10), это считают нормальным изнаши-
ванием инструмента. Следовательно, инструменты, имеющие такое
нормальное изнашивание, будут отклонены для замены при гаран-
тийных требованиях.
рис. 10
55
11. Гарантийные обязательства
Предприятие-изготовитель гарантирует исправную работу гидро-
молота в течение 12 месяцев со дня продажи, но не более 1000
моточасов при соблюдении правил эксплуатации. Гарантия на щеки
и корпус гидромолота - 6 месяцев со дня продажи. Гарантия не
распространяется на быстроизнашивающиеся детали
- втулки ин-
струмента, фиксатор инструмента, штифты инструмента и детали их
крепления, а также на детали металлоконструкции, подверженные
естественному износу и получившие механические повреждения.
Поставщик не несет ответственности в случаях:
- использования гидромолота не по назначению или на базовых
машинах, не соответствующих по технической характеристике;
- использования гидромолота на неисправных базовых машинах;
- неправильного обслуживания или использования;
- недостаточного технического обслуживания;
- применения нерекомендуемых масел и смазочных материалов;
- несоблюдения требований к чистоте и вязкости гидравлическо-
го масла;
- самостоятельного, не согласованного с изготовителем измене-
ния конструкции гидромолота;
- повреждений в связи с применением запасных частей, изготов-
ленных другими производителями;
- повреждения базовой машины (экскаватора) от некомпетентного
использования гидромолота.
Примечание: предприятие-изготовитель имеет право вносить в
конструкцию гидромолота непринципиальные изменения, не отра-
женные в руководстве по эксплуатации.
56
Каталог запасных частей
гидромолотов FX серии
Delta FX3.
58
Delta FX4.
62
Delta FX5.
66
Delta FX6.
70
Delta FX10/FX10s .
74
Delta FX15s.
82
Delta FX20s.
88
Delta FX35s .
94
Delta FX45s .
100
Delta FX50s.
106
57

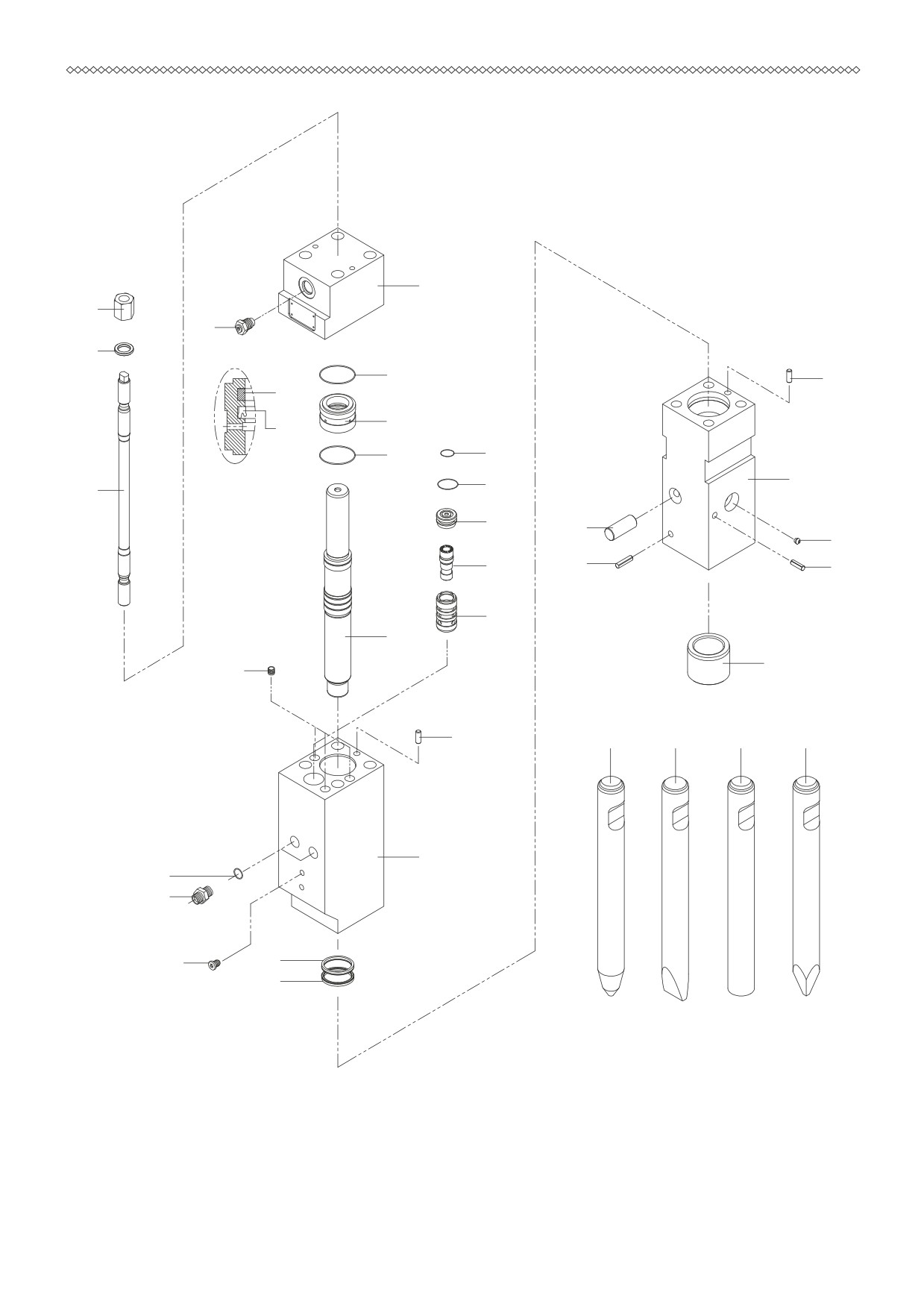

Delta FX3
101
402
102
403
214
306
210
202
211
214
216
301
215
401
203
303
305
205
304
304
204
501
302
209
217
502
503
504
505
201
208
207
206
212
213
58

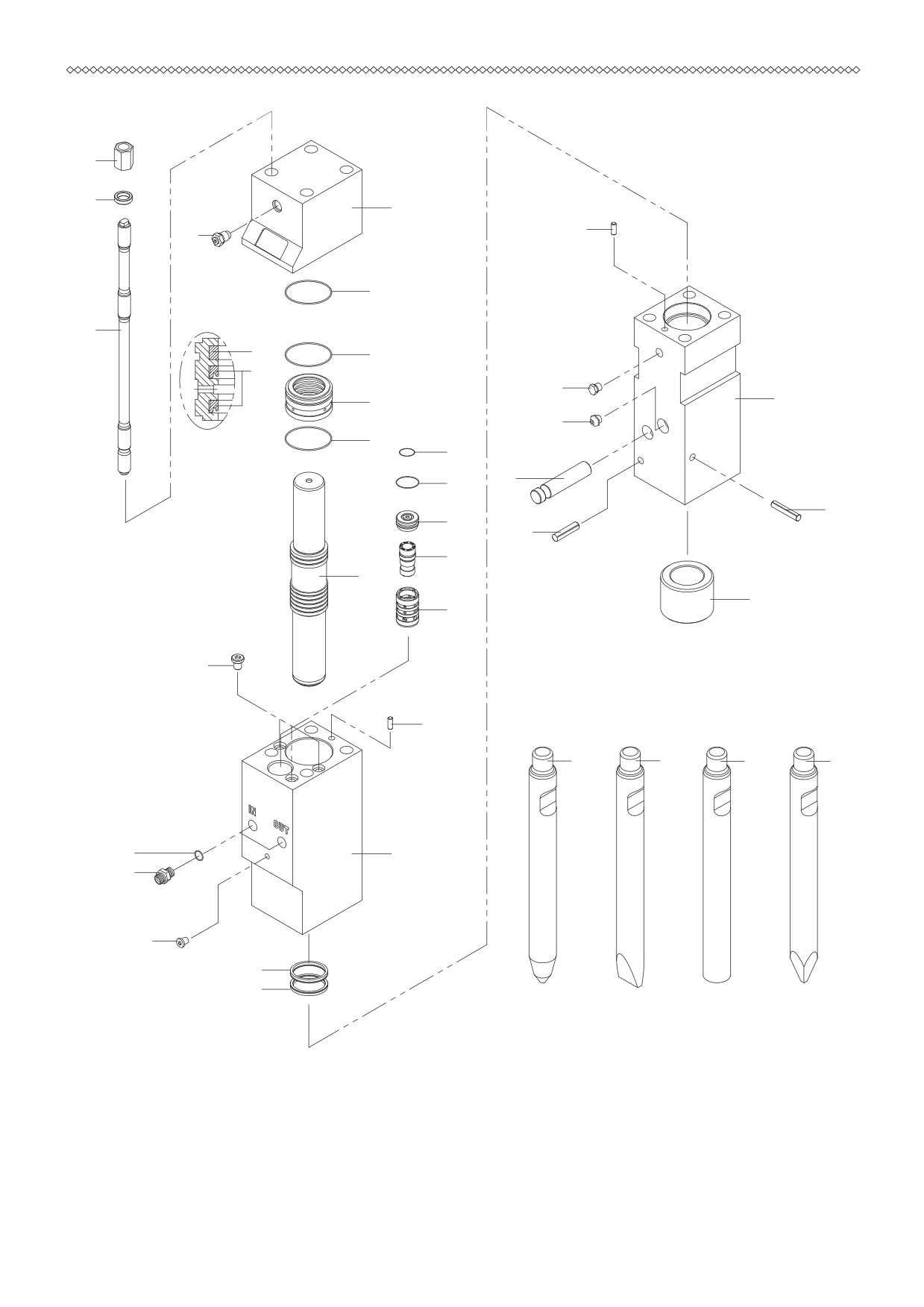

Delta FX3
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX03-A0206510
BACK HEAD SUB ASS'Y
Крышка в сборе
1
101
DFX03-A0206010
BACK HEAD
Крышка
1
102
DFX03-A3006590
GAS CHARGING V/V ASS'Y
Клапан заправочный
1
DFX03-A0206520
CYLINDER SUB ASS'Y
Цилинд в сборе
1
201
DFX03-A0206020
CYLINDER
Цилиндр
1
202
DFX03-A0206040
SEAL HOUSING
Блок уплотнений
1
203
DFX03-A0206090
VALVE PLUG
Крышка распределителя
1
204
DFX03-A0206070
OPER. VALVE GUIDE
Втулка распределителя
1
205
DFX03-A0206080
OPER. VALVE SPOOL
Золотник распределителя
1
206
DFX03-B4006450
SOCKET PLUG
Заглушка
1
207
DFX03-A0206180
ADAPTER
Адаптер
2
208
DFX03-A0207070
O-RING
Кольцо
2
209
DFX03-A0406200
PLUG
Заглушка
3
210
DFX03-A0207080
GAS SEAL
Уплотнение
1
211
DFX03-A0207020
U-PACKUNG
Уплотнение
1
212
DFX03-A0207030
U-PACKUNG
Уплотнение
1
213
DFX03-A0207040
WIPER
Манжета
1
214
DFX03-B2507200
O-RING
Кольцо
2
215
DFX03-A0207050
O-RING
Кольцо
1
216
DFX03-B4007310
O-RING
Кольцо
1
217
DFX03-B4006370
GUIDE PIN
Штифт направляющий
1
DFX03-A0206530
FRONT HEAD SUB ASS'Y
Букса в сборе
1
301
DFX03-A0206050
FRONT HEAD
Букса
1
302
DFX03-A0206060
TOOL BUSHING
Втулка
1
303
DFX03-A0206130
TOOL PIN
Палец инструмента
1
304
DFX03-SP100080
SPRING PIN
Штифт пружинный
2
305
DFX03-B4006560
GREASE NIPPLE
Пресс-масленка
1
306
DFX03-B4006370
GUIDE PIN
Штифт направляющий
1
DFX03-A0206100K
SIDE ROD SUB ASS'Y
Шпилька стяжная в сборе
4
401
DFX03-A0206100
SIDE ROD
Шпилька стяжная
4
402
DFX03-A0206110
SIDE ROD NUT
Гайка стяжной шпильки
4
403
DFX03-A0206120
SIDE ROD WASHER
Шайба стяжной шпильки
4
501
DFX03-A0206030
PISTON
Боек
1
502
DFX03-A0206140
TOOL-CONE
Пика коническая
1
OPTION
503
DFX03-A0206150
TOOL-CHISEL
Пика отвертка
1
OPTION
504
DFX03-A0206160
TOOL-BLUNT
Пика тупая
1
OPTION
505
DFX03-A0206300
TOOL-MOIL
Пика 4х гранная
1
OPTION
DFX03-A0207000
SEAL KIT
Набор уплотнений
59
Delta FX3
60
Delta FX3
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ

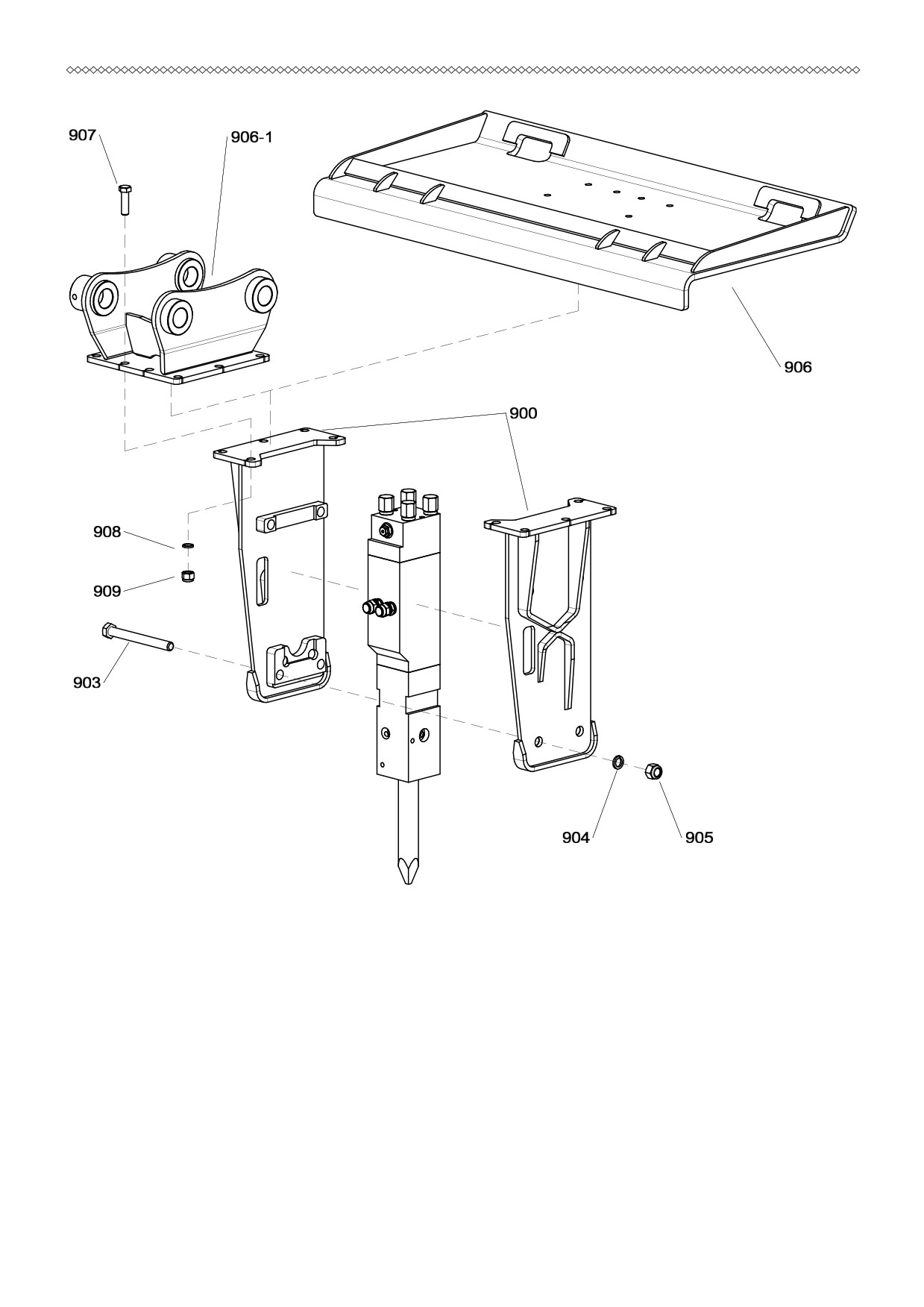

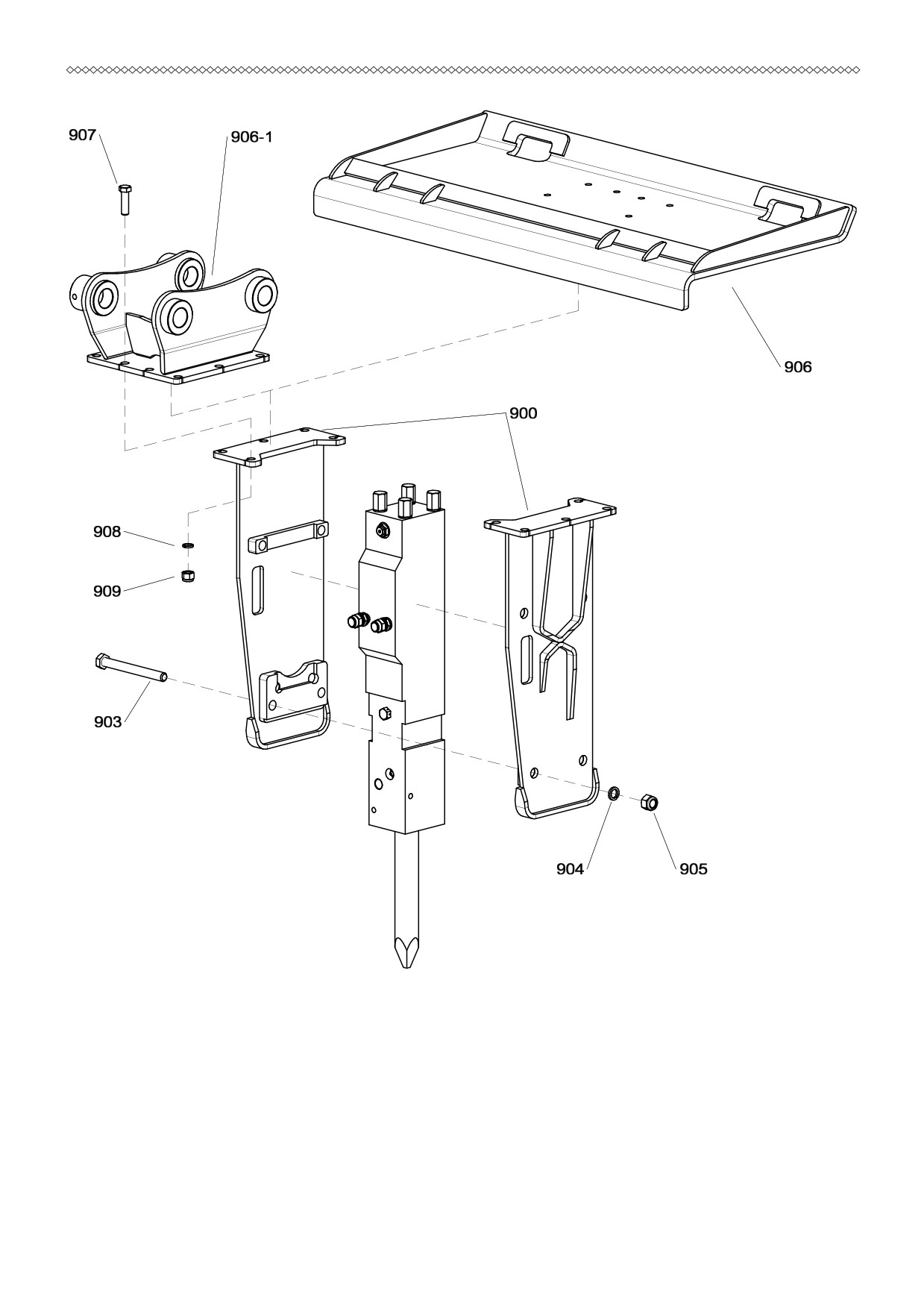

900
DFX03F-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
279.30.100
903
DF04F-0030
BRACKET BOLT
стяжной болт корпуса
4
M20x1.5х190
904
DF03F-0040
SPRING WASHER
шайба корпуса
4
M20
905
DF03F-0050
HEX. NUT
гайка корпуса
4
M20x1.5
906
DF03L-0060
MOUNTING CAP
подвеска на погрузчик
1
906-1
DF03F-0060
MOUNTING CAP
подвеска на экскаватор
1
907
DF03F-0070
MOUNTING CAP HEX. BOLT
болт подвески
10
M16x55 10.9
908
DF03F-0080
SPRING WASHER
шайба подвески
10
M16T
909
DF03F-0090
MOUNTING CAP HEX. NUT
гайка подвески
10
M16 10.0
61
Delta FX4
402
403
101
307
102
103
401
209
213
210
305
301
202
306
213
215
214
303
304
203
304
205
501
302
204
206
216
502
503
504
505
208
201
207
206
211
212
62
Delta FX4
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX04-A0306510
BACK HEAD SUB ASS'Y
Крышка в сборе
1
101
DFX04-A0306010
BACK HEAD
Крышка
1
102
DFX04-A3006590
GAS CHARGING V/V ASS'Y
Заправочный клапан
1
103
DFX04-A2507310
O-RING
Кольцо
1
DFX04-A0306520
CYLINDER SUB ASS'Y
Цилиндр в сборе
1
201
DFX04-A0306020
CYLINDER
Цилиндр
1
202
DFX04-A0306040
SEAL HOUSING
Блок уплотнений
1
203
DFX04-A0306090
VALVE PLUG
Крышка распределителя
1
204
DFX04-A0306070
OPER. VALVE GUIDE
Втулка распределителя
1
205
DFX04-A0306080
OPER. VALVE SPOOL
Золотник распределителя
1
206
DFX04-B4006450
SOCKET PLUG
Заглушка
4
207
DFX04-A0206180
ADAPTER
Адаптер
2
208
DFX04-A0207070
O-RING
Кольцо
2
209
DFX04-A0307020
GAS SEAL
Кольцо
1
210
DFX04-A0307030
U-PACKUNG
Уплотнение
2
211
DFX04-A0307040
U-PACKUNG
Уплотнение
1
212
DFX04-A0307050
WIPER
Манжета
1
213
DFX04-A2507310
O-RING
Кольцо
2
214
DFX04-A0307060
O-RING
Кольцо
1
215
DFX04-A0307070
O-RING
Кольцо
1
216
DFX04-B4006370
GUIDE PIN
Штифт направляющий
1
DFX04-A0306530
FRONT HEAD SUB ASS'Y
Букса в сборе
1
301
DFX04-A0306050
FRONT HEAD
Букса
1
302
DFX04-A0306060
TOOL BUSHING
Втулка
1
303
DFX04-A0306130
TOOL PIN
Палец инструмента
1
304
DFX04-SP120080
SPRING PIN
Штифт пружинный
2
305
DFX04-B4006910
SOCKET PLUG
Заглушка
1
306
DFX04-B4006560
GREASE NIPPLE
пресс-масленка
1
307
DFX04-B4006370
GUIDE PIN
Штифт направляющий
1
DFX04-A0306100K
SIDE ROD SUB ASS'Y
Шпилька стяжная в сборе
4
401
DFX04-A0306100
SIDE ROD
Шпилька стяжная
4
402
DFX04-A0406110
SIDE ROD NUT
Гайка стяжной шпильки
4
403
DFX04-A0406120
SIDE ROD WASHER
Шайба стяжной шпильки
4
501
DFX04-A0306030
PISTON
Боек
1
502
DFX04-A0306140
TOOL-CONE
Инструмент конический
1
OPTION
503
DFX04-A0306150
TOOL-CHISEL
Инструмент отвертка
1
OPTION
504
DFX04-A0306160
TOOL-BLUNT
Пика тупая
1
OPTION
505
DFX04-A0306300
TOOL-MOIL
Пика 4х гранная
1
OPTION
DFX04-A0307000
SEAL KIT
Набор уплотнений
63
Delta FX4
64
Delta FX4
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
900
DFX04F-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
271.30.100
903
DF04F-0030
BRACKET BOLT
стяжной болт корпуса
4
M20x1.5х190
904
DF03F-0040
SPRING WASHER
шайба корпуса
4
M20
905
DF03F-0050
HEX. NUT
гайка корпуса
4
M20x1.5
906
DF03L-0060
MOUNTING CAP
подвеска на погрузчик
1
906-1
DF03F-0060
MOUNTING CAP
подвеска на экскаватор
1
907
DF03F-0070
MOUNTING CAP HEX. BOLT
болт подвески
10
M16x55 10.9
908
DF03F-0080
SPRING WASHER
шайба подвески
10
M16T
909
DF03F-0090
MOUNTING CAP HEX. NUT
гайка подвески
10
M16 10.0
65
содержание .. 2 3 4 5 ..
