Гидромолоты Delta FX. Инструкция по эксплуатации и каталог запчастей - часть 5

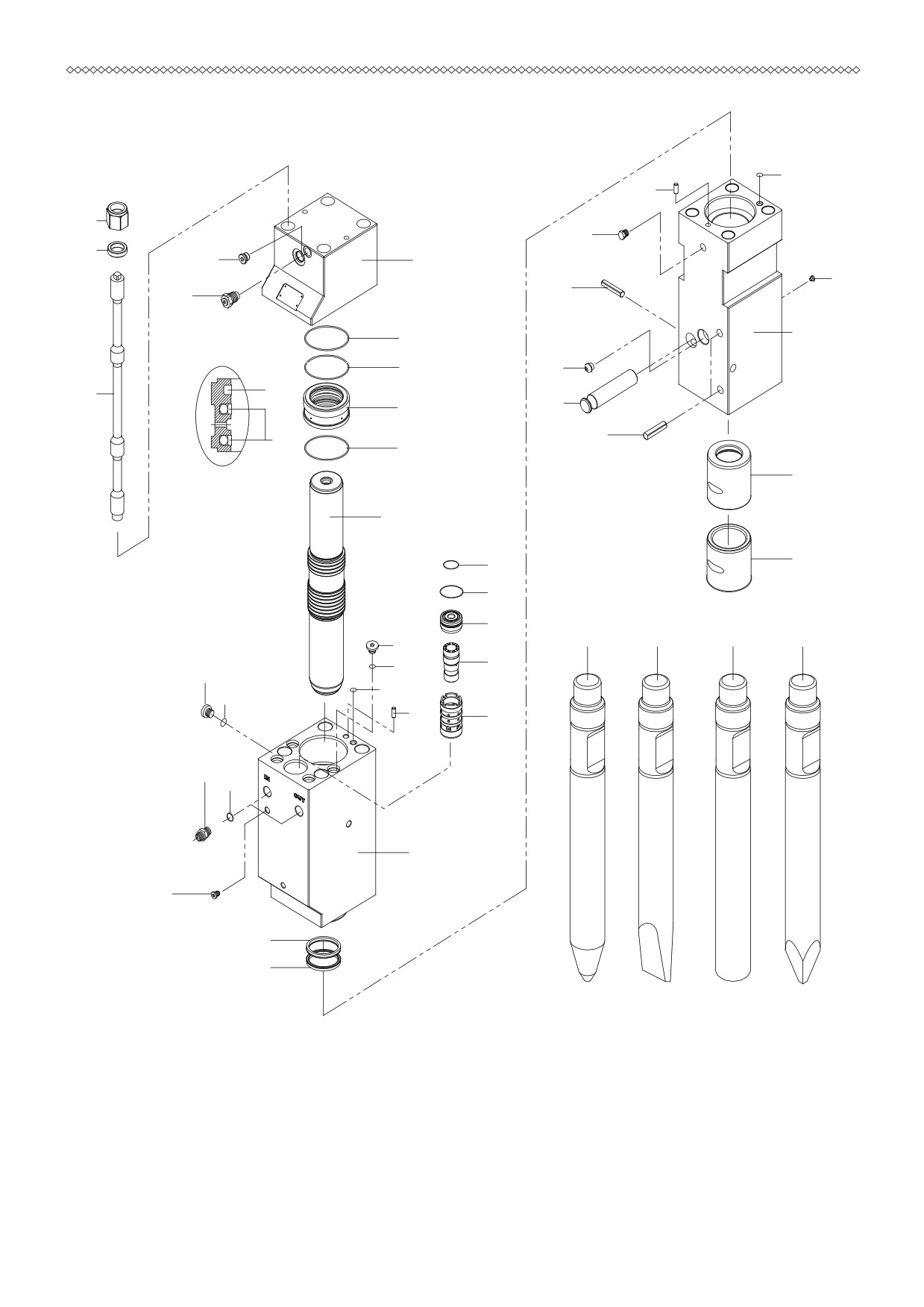

Delta FX5
309
311
402
306
403
104
101
308
310
103
301
102
215
307
401
211
304
202
305
212
215
303
501
302
217
216
203
501
502
503
504
207
204
208
207
218
208
219
205
209
210
201
206
213
214
66
Delta FX5
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX05-A0606260
BACK HEAD SUB ASS'Y
Крышка в сборе
1
101
DFX05-A0606540
BACK HEAD
Крышка
1
102
DFX05-A0607010
O-RING
Кольцо
1
103
DFX05-A3006590
GAS CHARGING V/V ASS'Y
Клапан заправочный
1
104
DFX05-B4006910
SOCKET PLUG
Заглушка
1
DFX05-A0606270
CYLINDER SUB ASS'Y
Цилиндр в сборе
1
201
DFX05-A0606550
CYLINDER
Цилиндр
1
202
DFX05-A0606040
SEAL HOUSING
Блок уплотнений
1
203
DFX05-A0606090
VALVE PLUG
Крышка распределителя
1
204
DFX05-A0606070
OPER. VALVE GUIDE
Золотник распределителя
1
205
DFX05-A0606080
OPER. VALVE SPOOL
Втулка распределителя
1
206
DFX05-B4006450
SOCKET PLUG
Заглушка
1
207
DFX05-A0606180
SOCKET PLUG
Заглушка
5
208
DFX05-A2507380
O-RING
Кольцо
5
209
DFX05-A0206180
ADAPTER
Адаптер
2
210
DFX05-A0207070
O-RING
Кольцо
2
211
DFX05-A0607020
GAS SEAL
Кольцо
1
212
DFX05-A0607030
STEP SEAL
Кольцо
2
213
DFX05-A0607110
U-PACKUNG
Уплотнение
1
214
DFX05-A0607120
WIPER
Манжета
1
215
DFX05-A0607010
O-RING
Кольцо
2
216
DFX05-B1507200
O-RING
Кольцо
1
217
DFX05-A2007110
O-RING
Кольцо
1
218
DFX05-A0607130
O-RING
Кольцо
1
219
DFX05-B4006370
GUIDE PIN
Штифт направляющий
1
DFX05-A0606280
FRONT HEAD SUB ASS'Y
Букса в сборе
1
301
DFX05-A0606560
FRONT HEAD
Букса
1
302
DFX05-A0606060
TOOL BUSHING
Втулка нижняя
1
303
DFX05-A0606170
TRUST RING
Втулка вверхняя
1
304
DFX05-A0606130
TOOL PIN
Палец инструмента
1
305
DFX05-SP160110
SPRING PIN
Штифт пружинный
2
306
DFX05-B4006910
SOCKET PLUG
Заглушка
1
307
DFX05-B4006560
GREASE NIPPLE
Пресс - масленка
1
308
DFX05-B4006450
SOCKET PLUG
Заглушка
1
309
DFX05-A0607130
O-RING
Кольцо
1
310
DFX05-SP160080
SPRING PIN
Штифт пружинный
1
311
DFX05-B4006370
GUIDE PIN
Штифт направляющий
1
DFX05-A0606230
SIDE ROD SUB ASS'Y
Шпилька стяжная в сборе
4
401
DFX05-A0606100
SIDE ROD
Шпилька стяжная
1
402
DFX05-A0606110
SIDE ROD NUT
Гайка шпильки стяжной
1
403
DFX05-A0606120
SIDE ROD WASHER
Шайба шпильки стяжной
1
501
DFX05-A0606030
PISTON
Боек
1
502
DFX05-A0606140
TOOL-CONE
Пика коническая
1
OPTION
503
DFX05-A0606150
TOOL-CHISEL
Пика отвертка
1
OPTION
504
DFX05-A0606160
TOOL-BLUNT
Пика тупая
1
OPTION
505
DFX05-A0606300
TOOL-MOIL
Пика 4х гранная
1
OPTION
DFX05-A060750A
SEAL KIT
Набор уплотнений
67

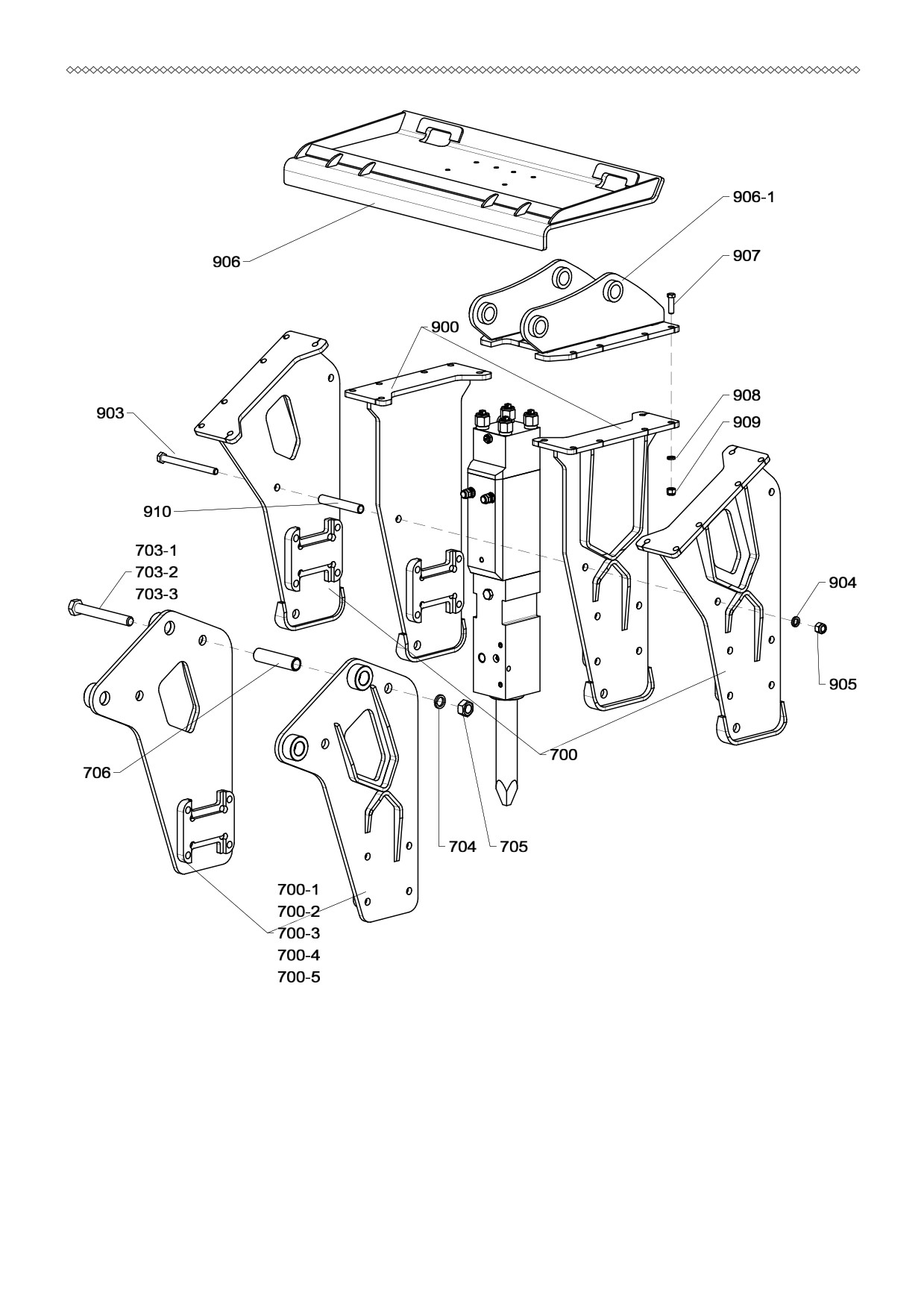

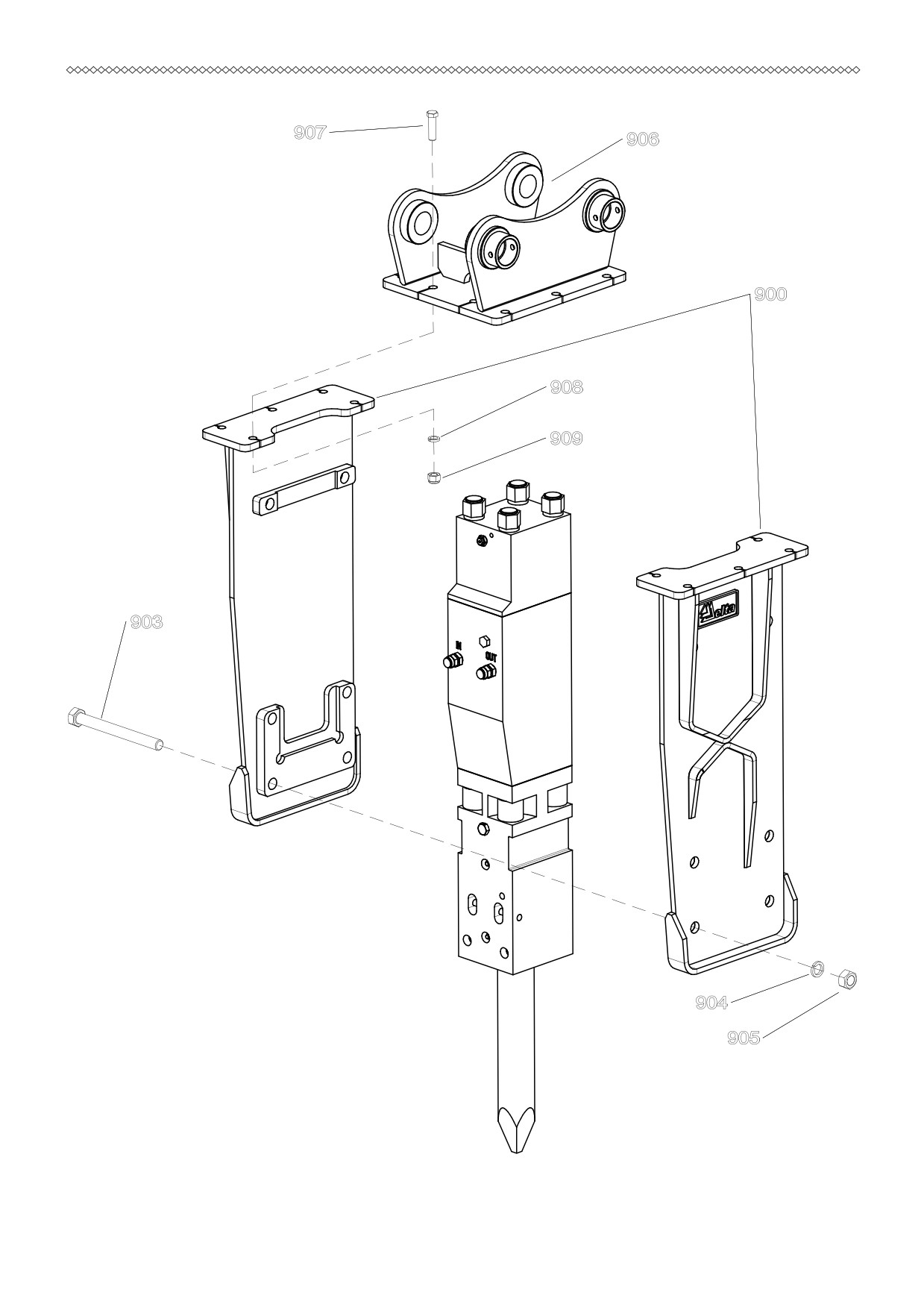

Delta FX5
68
Delta FX5
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
700
DFX05F-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
270.30.100-01
700-1
DFX05J-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
270.07.100-02
700-2
DFX05H-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
270.07.200-01
700-3
DFX05V-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
270.07.300-01
700-4
DFX05T-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
270.07.400-01
700-5
DFX05C-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
270.07.500-01
703-1
DF05J-0030
BRACKET BOLT
стяжной болт корпуса
2
M30x2х240
703-2
DF05H-0030
BRACKET BOLT
стяжной болт корпуса
2
M30x2х320
703-3
DF05T-0030
BRACKET BOLT
стяжной болт корпуса
2
M30x2х245
704
DF06F-0040
SPRING WASHER
шайба корпуса
2
M30
705
DF06F-0050
HEX. NUT
гайка корпуса
2
M30x2
706
трубка проставочная
2
270.07.101
900
DFX05L-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
270.11.100-01
903
DF05F-0030
BRACKET BOLT
стяжной болт корпуса
6 (4)*
M20x1.5х235
904
DF03F-0040
SPRING WASHER
шайба корпуса
6 (4)*
M20
905
DF03F-0050
HEX. NUT
гайка корпуса
6 (4)*
M20x1.5
906
DF05L-0060
MOUNTING CAP
подвеска на погрузчик
1
906-1
DF05F-0060
MOUNTING CAP
подвеска на экскаватор
1
907
DF03F-0070
MOUNTING CAP HEX. BOLT
болт подвески
12
M16x55 10.9
908
DF03F-0080
SPRING WASHER
шайба подвески
12
M16T
909
DF03F-0090
MOUNTING CAP HEX. NUT
гайка подвески
12
M16 10.0
910
270.00.026
трубка проставочная
2
270.00.026
* количество в скобках для модификаций гидромолота с щеками 700-1, 700-2, 700-3, 700-4 и 700-5.
69

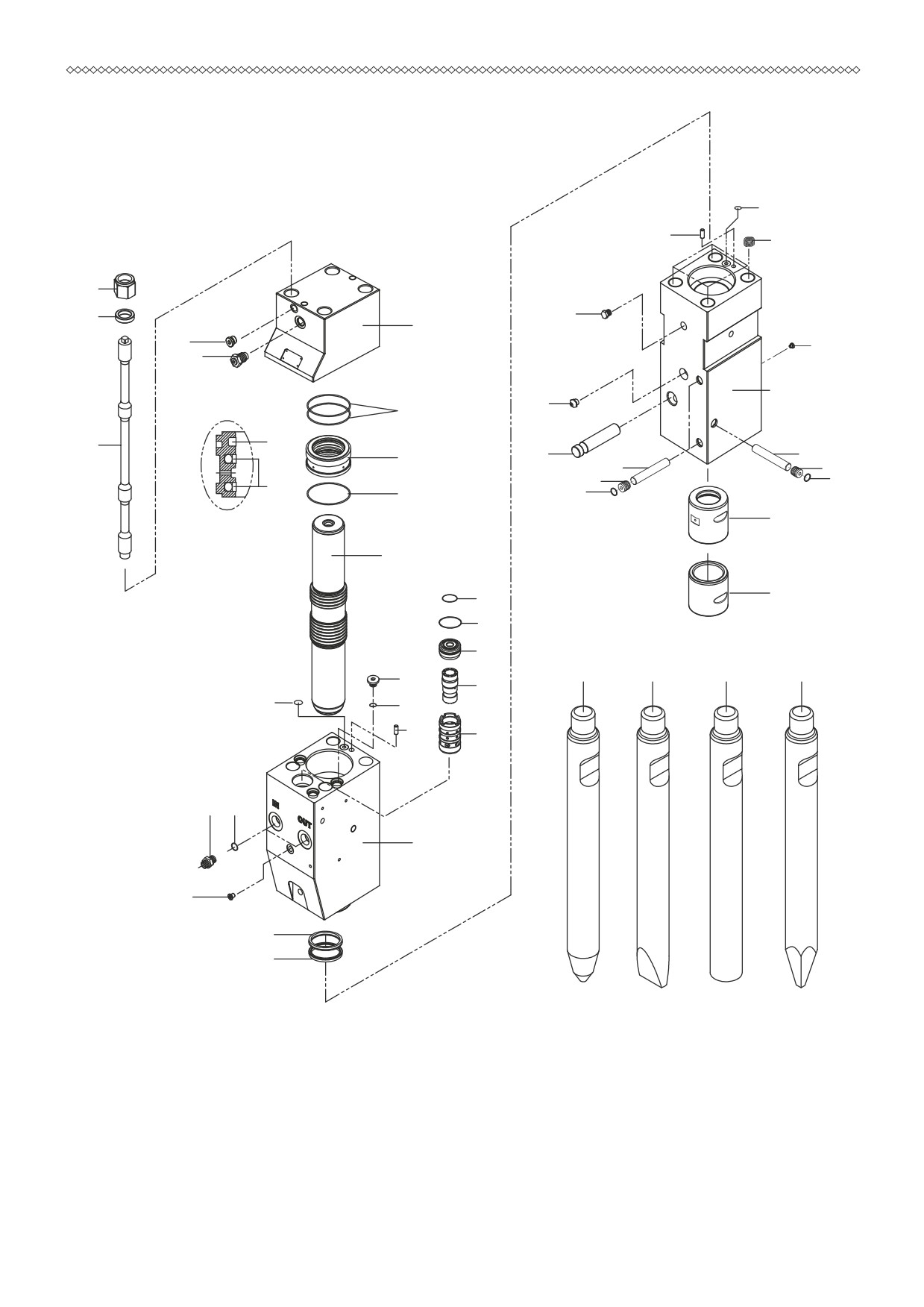

Delta FX6
312
313
310
402
403
306
101
104
311
103
301
309
102
401
211
304
305
202
305
307
307
308
212
215
308
303
501
302
217
216
203
502
503
504
505
207
205
218
208
219
204
209 210
201
206
213
214
70
Delta FX6
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX06-A0806630
BACK HEAD SUB ASS'Y
Крышка в сборе
1
101
DFX06-A0806640
BACK HEAD
Крышка
1
102
DFX06-B2507120
O-RING
Кольцо
1
103
DFX06-A3006590
GAS CHARGING V/V ASS'Y
Клапан заправочный
1
104
DFX06-B4006910
SOCKET PLUG
Заглушка
1
DFX06-A0806650
CYLINDER SUB ASS'Y
Цилиндр в сборе
1
201
DFX06-A0806660
CYLINDER
Цилиндр
1
202
DFX06-A0806040
SEAL HOUSING
Блок уплотнений
1
203
DFX06-A0806080
VALVE PLUG
Крышка распределителя
1
204
DFX06-A0806090
OPER. VALVE GUIDE
Втулка распределителя
1
205
DFX06-A0806100
OPER. VALVE SPOOL
Золотник распределителя
1
206
DFX06-B4006450
SOCKET PLUG
Заглушка
1
207
DFX06-A0606180
SOCKET PLUG
Заглушка
3
208
DFX06-A2507380
O-RING
Кольцо
3
209
DFX06-B1306320
ADAPTER
Адаптер
2
210
DFX06-A2007110
O-RING
Кольцо
2
211
DFX06-A0807100
GAS SEAL
Уплотнение
1
212
DFX06-A0807200
STEP SEAL
Уплотнение
2
213
DFX06-A0807110
U-PACKUNG
Уплотнение
1
214
DFX06-A0807120
WIPER
Манжета
1
215
DFX06-B2507120
O-RING
Кольцо
2
216
DFX06-A0807500
O-RING
Кольцо
1
217
DFX06-A0807600
O-RING
Кольцо
1
218
DFX06-B4007310
O-RING
Кольцо
1
219
DFX06-B4006370
GUIDE PIN
Штифт направляющий
1
DFX06-A0806670
FRONT HEAD SUB ASS'Y
Букса в сборе
1
301
DFX06-A0806690
FRONT HEAD
Букса
1
302
DFX06-A0806600
TOOL BUSHING
Втулка нижняя
1
303
DFX06-A0806700
THRUST RING
Втулка верхняя
1
304
DFX06-A0806190
TOOL PIN
Палец инструмента
1
Стопор пальца инструмента и
305
DFX06-A0806170
BUSHING PIN
3
нижней втулки
306
DFX06-B4006530
SOCKET PLUG
Заглушка
1
307
DFX06-B1306460
RUBBER PLUG
Заглушка резиновая
3
308
DFX06-B1006440
SNAP RING
Кольцо стопорное
3
309
DFX06-B4006560
GREASE NIPPLE
Пресс-масленка
1
310
DFX06-A0806580
HELI COIL
Вставка пружинная
4
311
DFX06-B4006450
SOCKET PLUG
Заглушка
1
312
DFX06-B4007310
O-RING
Кольцо
1
313
DFX06-B4006370
GUIDE PIN
Штифт направляющий
1
DFX06-A0806110K
SIDE ROD SUB ASS'Y
Шпилька стяжная в сборе
4
401
DFX06-A0806110
SIDE ROD
Шпилька стяжная
1
402
DFX06-A0806120
SIDE ROD NUT
Гайка шпильки стяжной
1
403
DFX06-A0806130
SIDE ROD WASHER
Шайба шпильки стяжной
1
501
DFX06-A0806030
PISTON
Боек
1
502
DFX06-A0806200
TOOL-CONE
Пика коническая
1
OPTION
503
DFX06-A0806210
TOOL-CHISEL
Пика отвертка
1
OPTION
504
DFX06-A0806220
TOOL-BLUNT
Пика тупая
1
OPTION
505
DFX06-A0806230
TOOL-MOIL
Пика 4х гранная
1
OPTION
DFX06-A080750A
SEAL KIT
Набор уплотнений
71

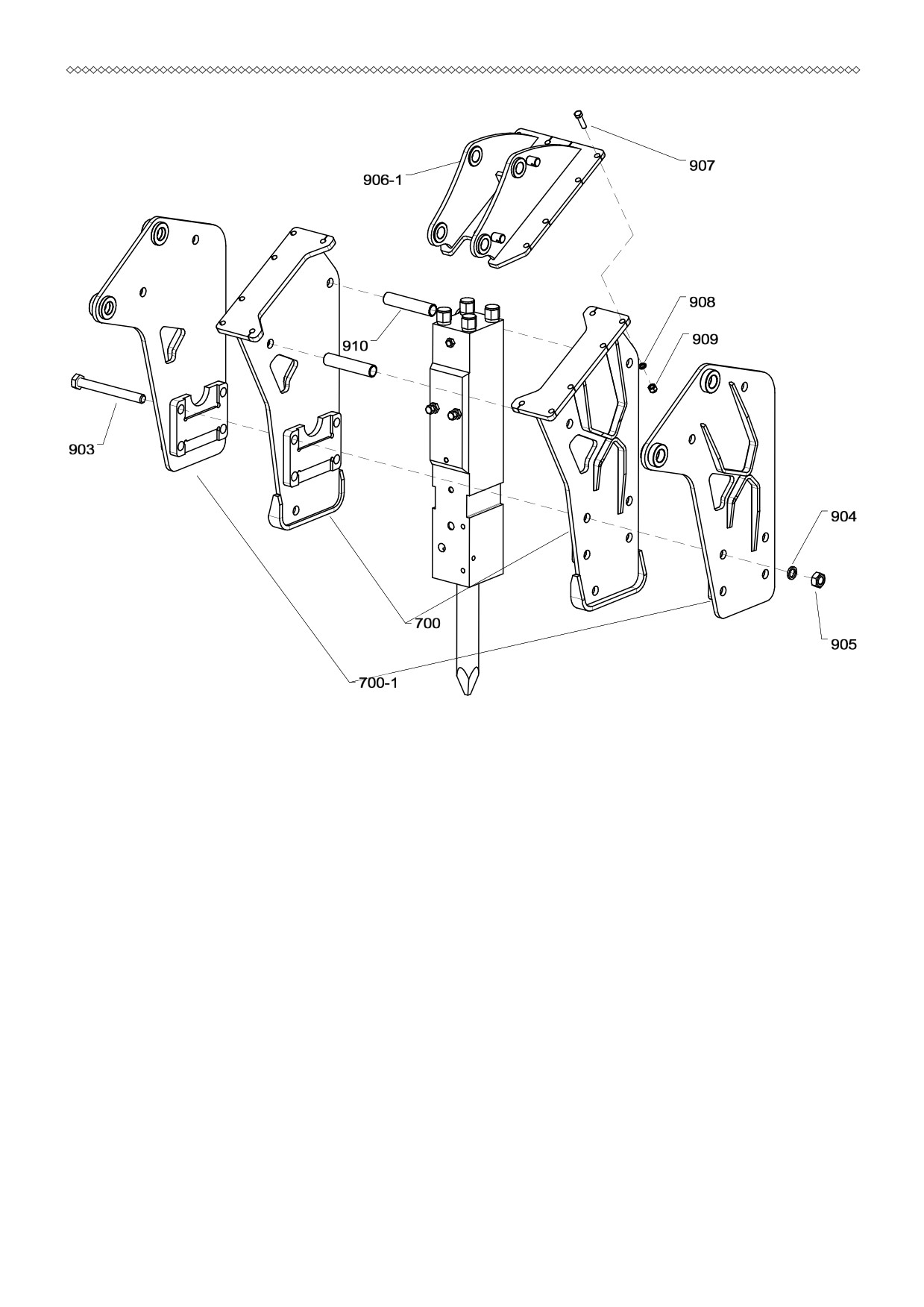

Delta FX6
72
Delta FX6
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
700
DFX06F-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
281.30.100-01
700-1
DFX06J-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
281.05.100-01
900
DFX06L-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
281.11.100-01
903
DF06F-0030
BRACKET BOLT
стяжной болт корпуса
6
M30x2х270
904
DF06F-0040
SPRING WASHER
шайба корпуса
6
M30
905
DF06F-0050
HEX. NUT
гайка корпуса
6
M30x2
906
DF05L-0060
MOUNTING CAP
подвеска на погрузчик
1
906-1
DF05F-0060
MOUNTING CAP
подвеска на экскаватор
1
907
DF06F-0070
MOUNTING CAP HEX. BOLT
болт подвески
12
M16x60 10.9
908
DF03F-0080
SPRING WASHER
шайба подвески
12
M16T
909
DF03F-0090
MOUNTING CAP HEX. NUT
гайка подвески
12
M16 10.0
910
281.00.026
трубка проставочная
2
281.00.026
* количество в скобках для модификации гидромолота с щеками 700-1.
73

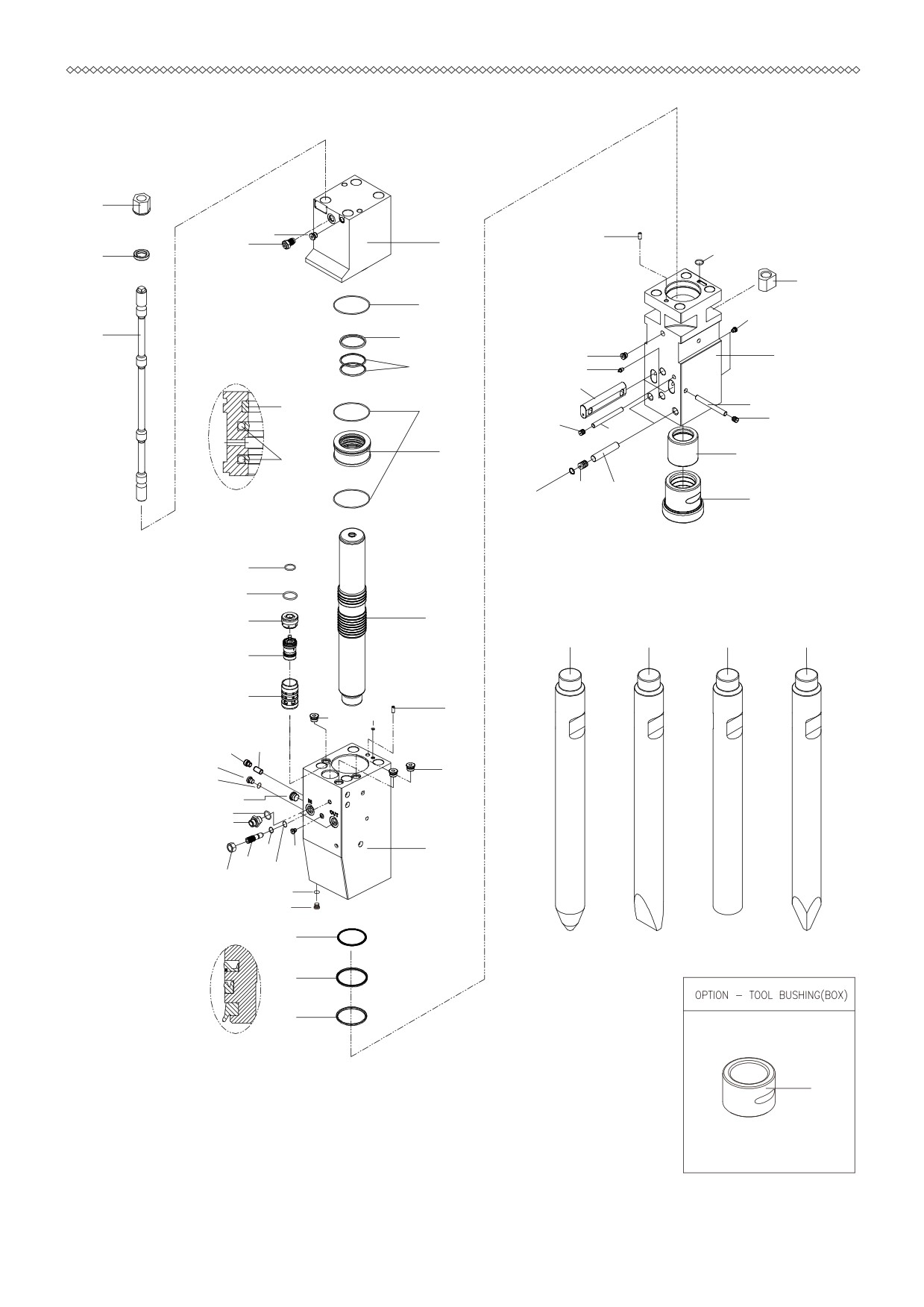

Delta FX10 / FX10S
402
103
313
102
101
403
312
404
104
311
401
205
310
301
206
309
303
205
204
304
305
305
304
203
302
206
307 306
308
315
211
210
207
202
501
502
503
504
209
208
224
223
212
232
231
229
212
230
212
218
217
216
201
219
213
215
214
229
228
220
221
222
314
74
Delta FX10 / FX10S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX10-A1106601
BACK HEAD SUB ASS'Y
Крышка в сборе
1
101
DFX10-A1106520
BACK HEAD
Крышка
1
102
DFX10-A3006590
GAS CHARGING V/V ASS'Y
Клапан заправочный
1
103
DFX10-B4006910
SOCKET PLUG
Заглушка
1
104
DFX10-B6007080
O-RING
Кольцо
1
DFX10-A1106602
CYLINDER SUB ASS'Y
Цилиндр в сборе
1
201
DFX10-A1106570
CYLINDER
Цилиндр
1
202
DFX10-A1106580
PISTON
Боек
1
203
DFX10-A1106050
SEAL HOUSING
Блок уплотнений
1
204
DFX10-B6007080
O-RING
Кольцо
2
205
DFX10-A1207020
GAS SEAL
Уплотнение
1
206
DFX10-A1207030
STEP SEAL
Уплотнение
2
207
DFX10-A1106060
SPOOL COVER
Крышка распределителя
1
208
DFX10-A1106070
VALVE SPOOL GUIDE
Втулка распределителя
1
209
DFX10-A1106080
SPOOL
Золотник распределителя
1
210
DFX10-A1207070
O-RING
Кольцо
1
211
DFX10-B2507290
O-RING
Кольцо
1
212
DFX10-B2506520
SOCKET PLUG
Заглушка
4
213
DFX10-A1106400
ADJUST BOLT
Винт регулировочный
1
214
DFX10-HN161500
HEX. NUT
Гайка винта регулировочного
1
215
DFX10-A1206310
O-RING
Кольцо
1
216
DFX10-A1206320
BACK UP RING
Кольцо
1
217
DFX10-AS101070
ADAPTER
Адаптер
2
218
DFX10-A0807600
O-RING
Кольцо
2
219
DFX10-B4006450
SOCKET PLUG
Заглушка
1
220
DFX10-A1207110
BUFFER RING
Колько
1
221
DFX10-A1207120
U-PACKING
Уплотнение
1
222
DFX10-A1207130
WIPER
Манжета
1
223
DFX10-A0607130
O-RING
Кольцо
1
224
DFX10-A2506420
GUIDE PIN
Штифт направляющий
1
DFX10-A1106603
FRONT HEAD SUB ASS'Y
Букса в сборе
1
301
DFX10-A1107160
FRONT HEAD
Букса
1
302
DFX10-A1107170
UPPER BUSHING
Втулка верхняя
1
303
DFX10-A1106160
TOOL PIN
Палец инструмента
2
Стопор верхней втулки и пальца
304
DFX10-A1106270
BUSHING PIN
2
инструмента
305
DFX10-A1106460
RUBBER PLUG
Заглушка резиновая
2
306
DFX10-A1806220
BUSHING PIN
Стопор нижней втулки
2
307
DFX10-B1806580
RUBBER PLUG
Заглушка резиновая
2
308
DFX10-A1806570
SNAP RING
Кольцо стопорное
2
309
DFX10-B4006560
GREASE NIPPLE
Пресс-масленка
2
310
DFX10-B4006530
SOCKET PLUG
Заглушка
1
311
DFX10-B4006450
SOCKET PLUG
Заглушка
2
312
DFX10-A2007110
O-RING
Кольцо
1
313
DFX10-A2506420
GUIDE PIN
Штифт направляющий
1
314
DFX10-A1107190
TOOL BUSHING(BOX)
Втулка нижняя (Закрытый корпус)
1
315
DFX10-A1107180
TOOL BUSHING(OPEN)
Втулка (Открытый корпус)
1
75
Delta FX10 / FX10S
402
103
313
102
101
403
312
404
104
311
401
205
310
301
206
309
303
205
204
304
305
305
304
203
302
206
307 306
308
315
211
210
207
202
501
502
503
504
209
208
224
223
212
232
231
229
212
230
212
218
217
216
201
219
213
215
214
229
228
220
221
222
314
76
Delta FX10 / FX10S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX10-A1106180K
SIDE ROD SUB ASS'Y
Шпилька стяжная в сборе
4
401
DFX10-A1106180
SIDE ROD
Шпилька стяжная
4
402
DFX10-A1206130
SIDE ROD UPPER NUT
Гайка верхняя стяжной шпильки
4
403
DFX10-A1206140
SIDE ROD WASHER
Шайба стяжной шпильки
4
404
DFX10-A1206120
SIDE ROD LOWER NUT
Гайка нижняя стяжной шпильки
4
501
DFX10-A1106220
TOOL-CONE
Пика коническая
1
502
DFX10-A1106230
TOOL-CHISEL
Пика отвертка
1
503
DFX10-A1106240
TOOL-BLUNT
Пика тупая
1
504
DFX10-A1106250
TOOL-MOIL
Пика 4х гранная
1
DFX10-A110760A
SEAL KIT
Набор уплотнений
77
Delta FX10 / FX10S
907
906
900
908
909
903
904
905
78
Delta FX10 / FX10S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
900
DFX10F-1020
BRACKET SUB ASSEMBLY KIT
щеки гидромолота комплект
1
273.30.100
903
DF10F-0030
BRACKET BOLT
стяжной болт корпуса
6
M30x2х310
904
DF06F-0040
SPRING WASHER
шайба корпуса
6
M30
905
DF06F-0050
HEX. NUT
гайка корпуса
6
M30x2
906
DF10F-0060
MOUNTING CAP
подвеска на экскаватор
1
907
DF07F-0070
MOUNTING CAP HEX. BOLT
болт подвески
10
M20x70 10.9
908
DF07F-0080
SPRING WASHER
шайба подвески
10
M20Т
909
DF07F-0090
MOUNTING CAP HEX. NUT
гайка подвески
10
M20 10.0
79
Delta FX10 / FX10S
80
Delta FX10 / FX10S
№

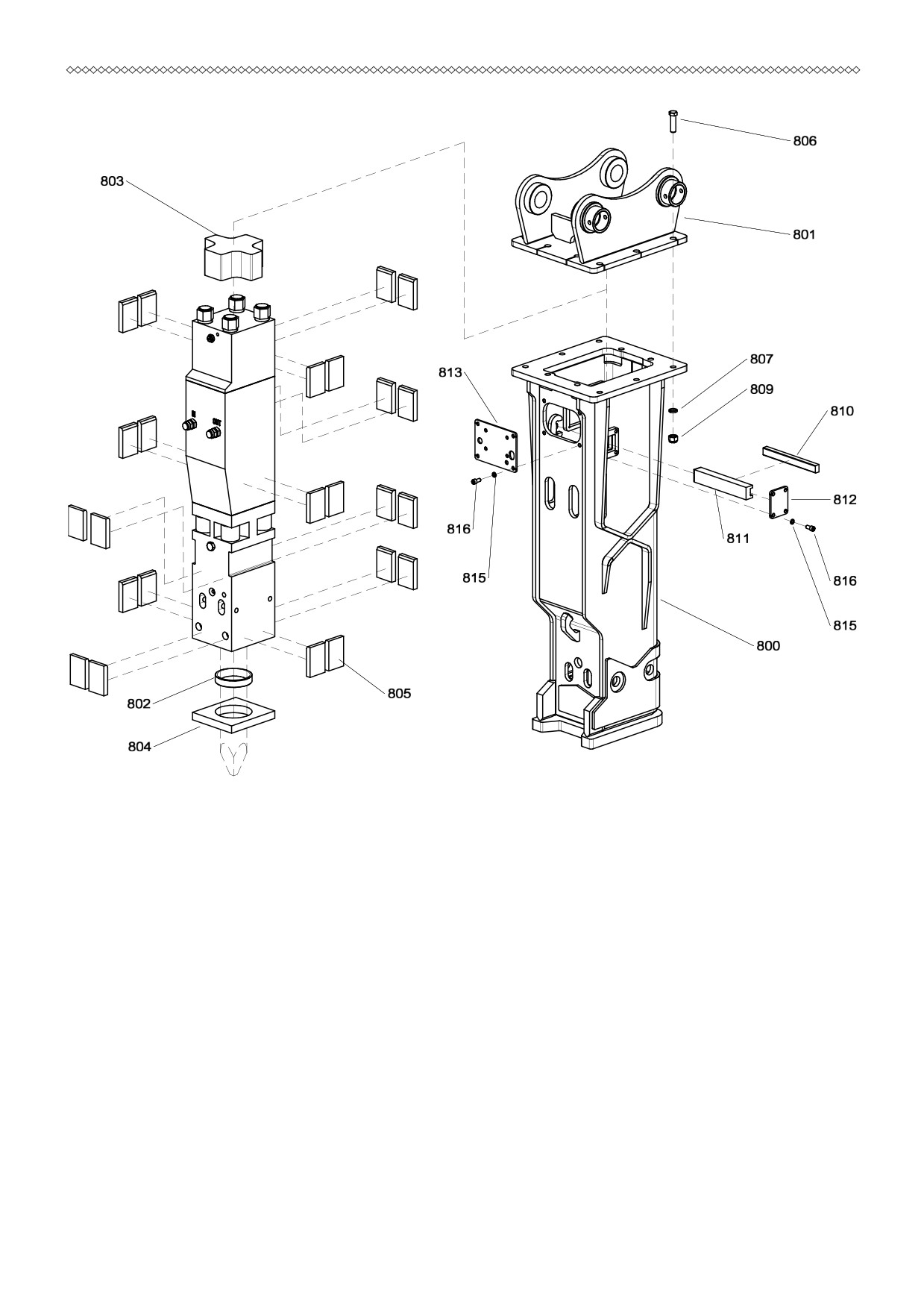

Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
800
ТК 273.31.100
BRACKET ASSEMBLY
Корпус гидромолота
1
801
DF10F-0060
MOUNTING CAP
Подвеска на экскаватор
1
802
DFX10-100
SEAL
Уплотнение инструмента
1
803
ТК 273.10.024-01
TOP BUFFER
Буфер верхний
1
804
ТК 273.10.021-02
BASE BUFFER
Буфер нижний
1
805
ТК 274.10.002-03
DAMPER PLATE
Буфер радиальный
24
806
DF07F-0070
MOUNTING CAP HEX. BOLT
Болт подвески
10
M20x70
807
DF07F-0080
MOUNTING SPRING WASHER
Шайба подвески
10
M20T
809
DF07F-0090
MOUNTING CAP HEX. NUT
Гайка подвески самоконтрящаяся
10
M20 10.0
810
ТК 273.10.025-01
FRONT DAMPER PLATE
Буфер фронтальный
1
811
ТК 273.04.515-01
HOLDER
Держатель буфера
1
812
ТК 274.04.619
SIDE COVER PLATE
Крышка боковая корпуса
1
813
ТК 273.10.029-03
FRONT COVER PLATE
Крышка передняя корпуса
1
815
SPRING WASHER
Шайба крышки
8
М12
816
SOCKET BOLT
Винт крышки
8
М12х25 8.8
81
содержание .. 3 4 5 6 ..
