Гидромолоты Delta FX. Инструкция по эксплуатации и каталог запчастей - часть 7

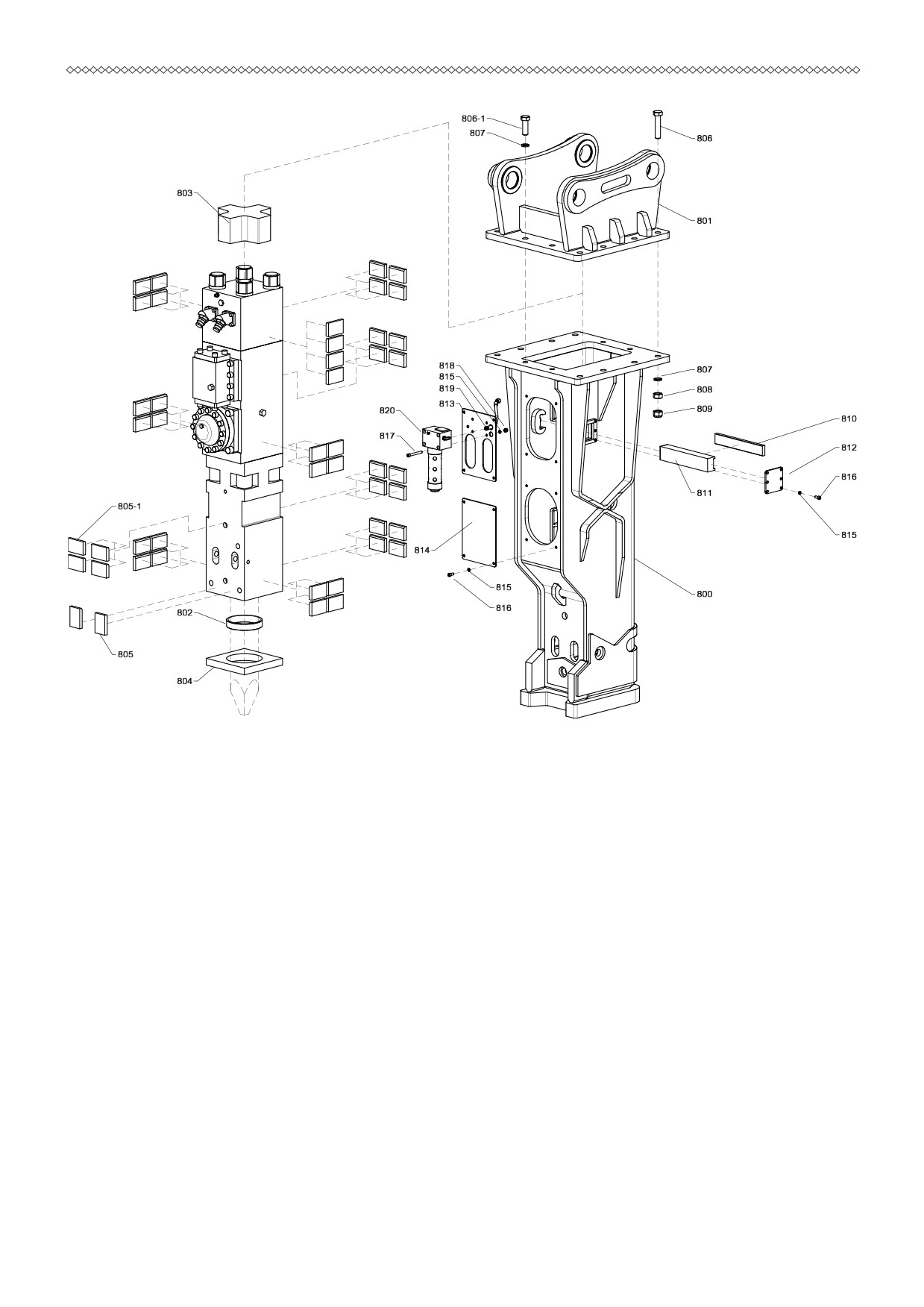

Delta FX35S
98
Delta FX35S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
800
ТК 276.31.100
BRACKET ASSEMBLY
Корпус гидромолота
1
801
DF35F-0060
MOUNTING CAP
Подвеска на экскаватор
1
802
DFX35-150
SEAL
Уплотнение инструмента
1
803
ТК 276.10.004-01
TOP BUFFER
Буфер верхний
1
804
ТК 276.10.001-02
BASE BUFFER
Буфер нижний
1
805
ТК 274.10.002-03
DAMPER PLATE
Буфер радиальный
29
805-1
ТК 276.10.006
DAMPER PLATE
Буфер радиальный
7
806
DF35F-0070
MOUNTING CAP HEX. BOLT
Болт подвески
8
M30x140 10.9
806-1
DF35F-0071
MOUNTING CAP HEX. BOLT
Болт подвески
4
M30x70 10.9
807
DF06F-0040
MOUNTING SPRING WASHER
Шайба подвески
12
M30T
808
DF35F-0090
MOUNTING CAP HEX. NUT
Гайка подвески
8
M30 10.0
809
DF35F-0091
MOUNTING CAP HEX. NUT
Гайка подвески самоконтрящаяся
8
M30 10.0
810
ТК 276.10.005-02
FRONT DAMPER PLATE
Буфер фронтальный
1
811
ТК 276.10.209
HOLDER
Держатель буфера
1
812
ТК 276.04.521
SIDE COVER PLATE
Крышка боковая корпуса
1
813
ТК 276.10.009-02
FRONT COVER PLATE
Крышка передняя (верхняя)
1
814
ТК 276.10.008-01
FRONT COVER PLATE
Крышка передняя (нижняя)
1
815
SPRING WASHER
Шайба крышки
20
М12
816
SOCKET BOLT
Винт крышки
16
М12х25 8.8
817
SOCKET BOLT
Винт крепления автосмазки
4
М12х100
818
HEX. NUT
Гайка крепления автосмазки
4
М12
РВД 06-2SN-BSP
1/4г-00-0270мм-
819
HOSE
Рукав подачи смазки
1
BSP 1/4г-45-(000)-
400бар
820
AUTO GREASING DEVICE
Система автосмазки
1
99

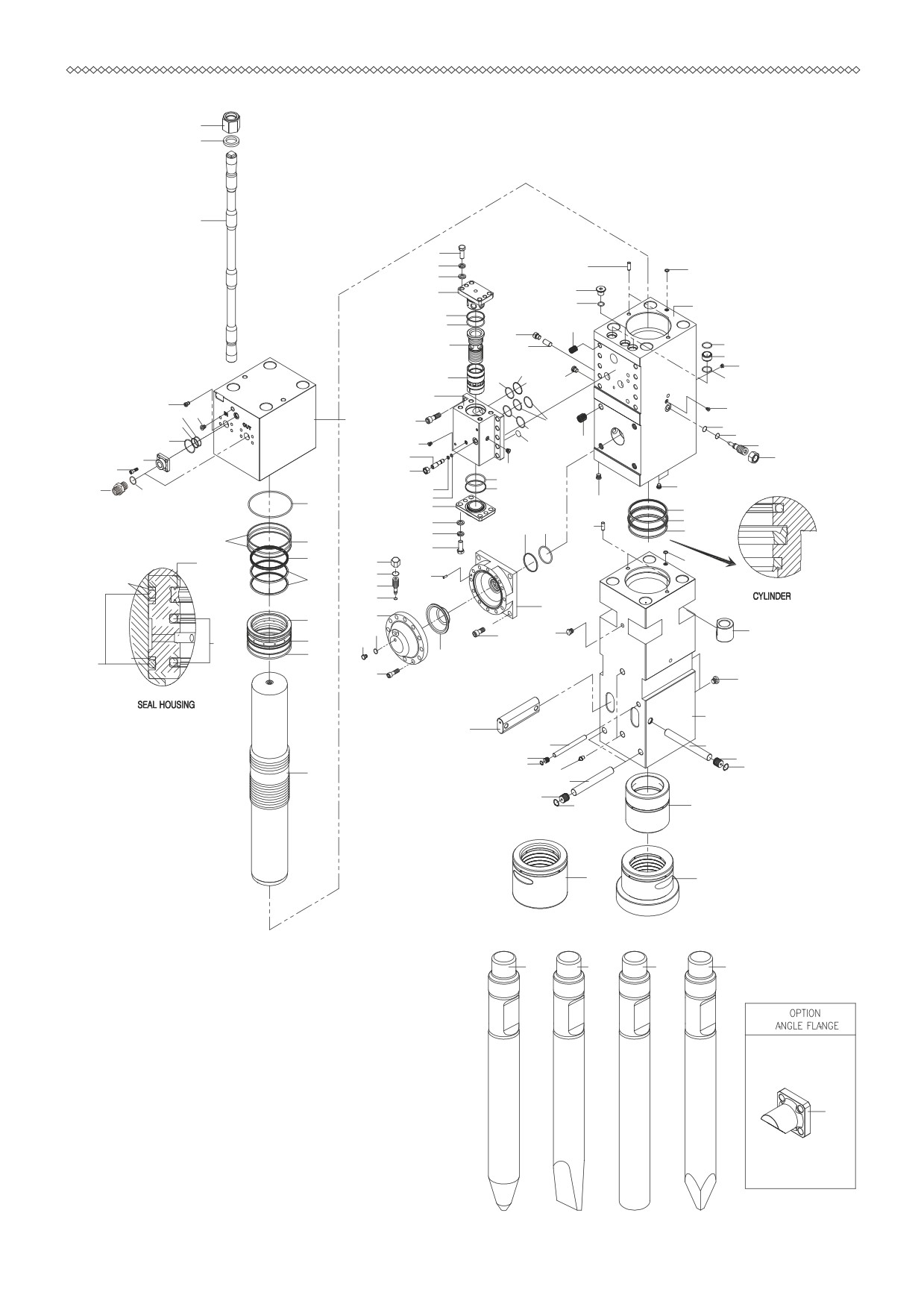

Delta FX45S
603
602
601
218
217
207
208
309
201
224
204
304
209
225
202
313
311
209
315
312
314
210
301
210
103
210
323
101
310
310
212
107
310
213
105
322
308
211
104
214
106
210
307
210
303
203
219
109
306
102
318
320
220
108
319
417
206
321
302
221
317
416
206
205
316
309
305
216
604
222
506
510
512
513
205
215
505
511
404
415
216
507
501
215
502
401
509
504
514
503
411
403
512
405
701
406
508
404
410
412
409
413
414
402
408
407
702
703
704
705
100

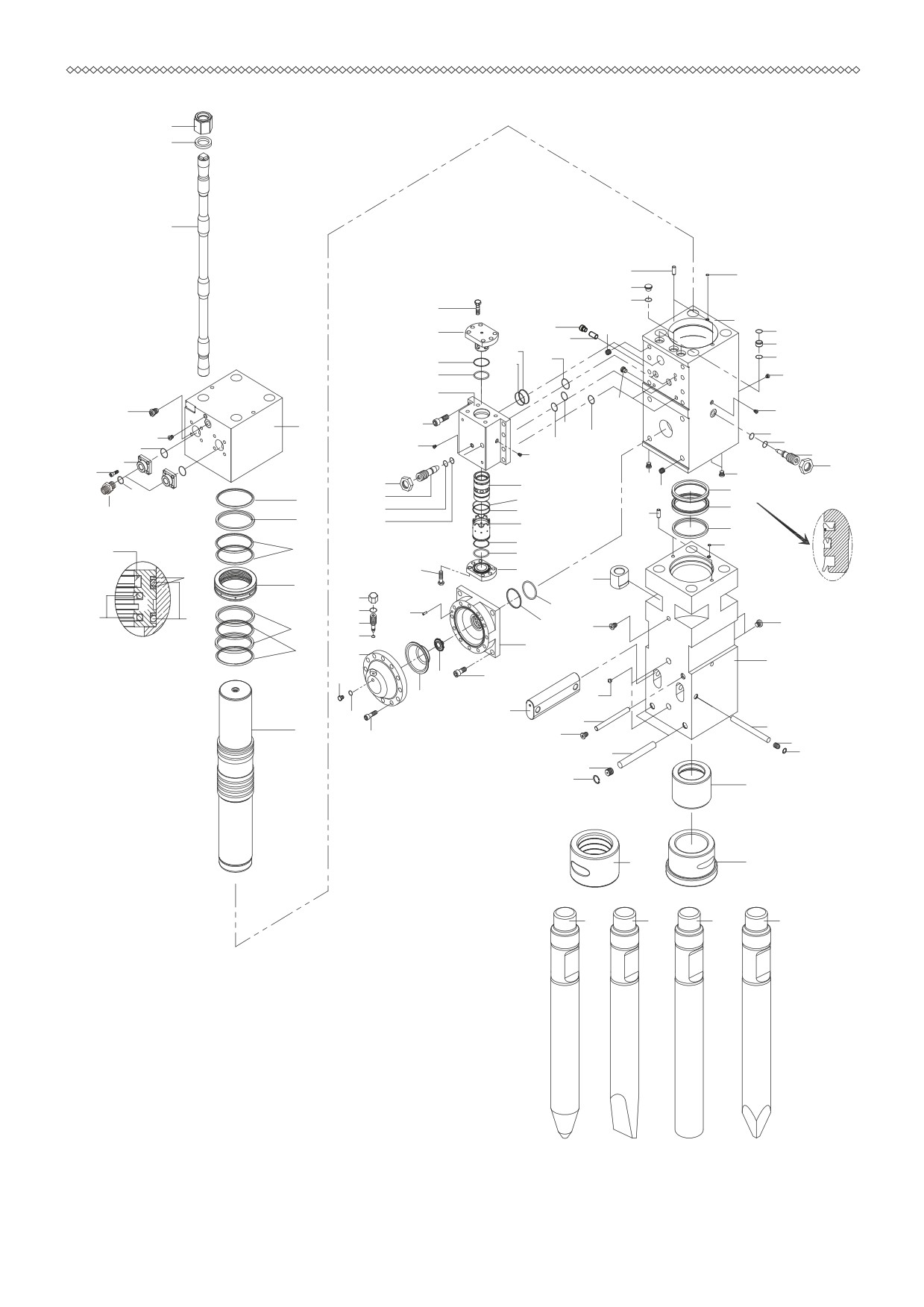

Delta FX45S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX45-A4006010
BACK HEAD SUB ASS'Y
Крышка в сборе
1
101
DFX45-A4006020
BACK HEAD
Крышка в сборе
1
102
DFX45-A3207010
O-RING
Кольцо
1
103
DFX45-A3006590
GAS CHARGING V/V ASS'Y
Клапан заправочный
1
104
DFX45-A3006520
FLANGE
Фланец
2
105
DFX45-B6007330
O-RING
Кольцо
2
106
DFX45-SB1420035
SOCKET BOLT
Винт фланца
8
107
DFX45-B4006910
SOCKET PLUG
Заглушка
1
108
DFX45-A3206320
ADAPTER
Адаптер
2
109
DFX45-A3206550
O-RING
Кольцо
2
DFX45-A400603B
CYLINDER SUB ASS'Y
Цилиндр в сборе
1
201
DFX45-A4006550
CYLINDER
Цилиндр
1
202
DFX45-A3006250
CONNECTION BUSH
Втулка
2
203
DFX45-A3006380
HELICOIL
Вставка пружинная
4
204
DFX45-A3006390
HELICOIL
Вставка пружинная
8
205
DFX45-A4007010
STEP SEAL
Уплотнение
2
206
DFX45-A4007020
GAS SEAL
Уплотнение
1
207
DFX45-A3206220
SOCKET PLUG
Заглушка
1
208
DFX45-A0307060
O-RING
Кольцо
1
209
DFX45-A3007270
QUAD-RING
Кольцо
4
210
DFX45-B4006450
SOCKET PLUG
Заглушка
6
211
DFX45-A3006330
ADJUST BOLT
Винт регулировочный
1
212
DFX45-A3007170
O-RING
Кольцо
2
213
DFX45-A3007180
BACK-UP RING
Кольцо
2
214
DFX45-A3006320
ADJUST NUT
Гайка винта регулировочного
1
215
DFX45-A3207010
O-RING
Кольцо
1
216
DFX45-A4007030
BACKUP RING
Кольцо
1
217
DFX45-B1807310
O-RING
Кольцо
1
218
DFX45-B4006310
GUIDE PIN
Штифт направляющий
2
219
DFX45-A4007050
BUFFER RING
Кольцо
1
220
DFX45-A4007060
U-PACKING
Уплотнение
1
221
DFX45-A4007070
WIPER
Манжета
1
222
DFX45-A4006300
SEAL HOUSING
Блок уплотнений
1
224
DFX45-A1206780
Metric Hollow Hex Plug
Заглушка
1
225
DFX45-A1206770
ASO
Палец
1
OPTION
DFX45-A4006070
VALVE BLOCK ASS'Y
Распределитель в сборе
1
301
DFX45-A4006080
VALVE BLOCK
Корпус распределителя
1
302
DFX45-A4006090
VALVE SPOOL GUIDE
Втулка распределителя
1
303
DFX45-A4006100
VALVE SPOOL
Золотник распредилителя
1
304
DFX45-A4006110
V/B UPPER COVER
Крышка верхняя распределителя
1
305
DFX45-A4006120
V/B LOWER COVER
Крышка нижняя распределителя
1
308
DFX45-B4006910
SOCKET PLUG
Заглушка
1
309
DFX45-SB2025055
SOCKET BOLT
Винт крышки распределителя
12
310
DFX45-A2007110
O-RING
Кольцо
3
311
DFX45-B2507190
O-RING
Кольцо
2
312
DFX45-B4007190
O-RING
Кольцо
1
313
DFX45-A3007110
BACKUP RING
Кольцо
1
314
DFX45-A3007260
QUAD-RING
Кольцо
1
315
DFX45-A4007040
BACK-UP RING
Кольцо
1
316
DFX45-A3007280
QUAD-RING
Кольцо
1
101
Delta FX45S
603
602
601
218
217
207
208
309
201
224
204
304
209
225
202
313
311
209
315
312
314
210
301
210
103
210
323
101
310
310
212
107
310
213
105
322
308
211
104
214
106
210
307
210
303
203
219
109
306
102
318
320
220
108
319
417
206
321
302
221
317
416
206
205
316
309
305
216
604
222
506
510
512
513
205
215
505
511
404
415
216
507
501
215
502
401
509
504
514
503
411
403
512
405
701
406
508
404
410
412
409
413
414
402
408
407
702
703
704
705
102
Delta FX45S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
317
DFX45-A3007130
BACKUP RING
Кольцо
1
318
DFX45-A2007120
O-RING
Кольцо
1
319
DFX45-A4007080
BACK-UP RING
Кольцо
1
320
DFX45-B1807310
O-RING
Кольцо
1
321
DFX45-A3007160
BACK-UP RING
Кольцо
1
322
DFX45-B4006450
SOCKET PLUG
Заглушка
1
323
DFX45-SB2025070
SOCKET BOLT
Заглушка
8
324
DFX45-A3006760
PLUG PORT
1
DFX45-A4006130
FRONT HEAD SUB ASS'Y
Букса в сборе
1
401
DFX45-A4006140
FRONT HEAD
Букса
1
402
DFX45-A4006150
UPPER BUSHING
Втулка верхняя
1
403
DFX45-A3006210
TOOL PIN
Палец инструмента
2
404
DFX45-B4006530
SOCKET PLUG
Заглушка
2
405
DFX45-A3006240
UPPER BUSHING PIN
Стопор верхней втулки
1
406
DFX45-A3006230
STOP PIN
Стопор пальца инструмента
1
408
DFX45-A4006190
TOOL BUSHING(BOX)
Втулка нижняя
1
409
DFX45-B1806570
SNAP RING
Кольцо стопорное
1
410
DFX45-B1806580
RUBBER PLUG
Заглушка резиновая
1
411
DFX45-B4006560
GREASE NIPPLE
Пресс-масленка
2
412
DFX45-A3006220
BUSHING PIN
Стопор нижней втулки
2
413
DFX45-B3006580
RUBBER PLUG
Заглушка
2
414
DFX45-B3006570
SNAP RING
Стопорное кольцо
2
415
DFX45-B4006450
SOCKET PLUG
Заглушка
2
416
DFX45-B1807310
O-RING
Кольцо
1
417
DFX45-B4006310
GUIDE PIN
Штифт направляющий
2
DFX45-A3006700
ACCUMULATOR SUB ASS'Y
Аккумулятор в сборе
1
501
DFX45-A3006070
ACCMULATOR BOTTOM
Корпус аккумулятора
1
502
DFX45-A3006060
ACCUMULATOR COVER
Крышка аккумулятора
1
503
DFX45-A2506460
MEMBRANE
Диафрагма
1
504
DFX45-A3006340
INNER V/V ASS'Y
Дифузор
1
505
DFX45-A3006350
GAS CHARGING BOLT
Игла запорная
1
506
DFX45-A3006360
GAS CHARGING CAP
Крышка иглы запорной
1
507
DFX45-A3007190
O-RING
Кольцо
1
508
DFX45-SB2015060
SOCKET HEAD BOLT
Винт крышки аккумулятора
12
509
DFX45-A2006510
PLUG
Заглушка
1
510
DFX45-A3007200
O-RING
Кольцо
1
511
DFX45-A3007130
BACKUP RING
Кольцо
1
512
DFX45-B1807310
O-RING
Кольцо
2
513
DFX45-B4006370
GUIDE PIN
Штифт направляющий
1
514
DFX45-SB2430070
SOCKET BOLT
Винт корпуса аккумулятора
4
DFX45-A4006170K
SIDE ROD SUB ASS'Y
Шпилька стяжная в сборе
4
601
DFX45-A4006170
SIDE ROD
Шпилька стяжная
4
602
DFX45-A3006140
SIDE ROD WASHER
Шайба шпильки стяжной
4
603
DFX45-A3006130
SIDE ROD NUT(UPPER)
Гайка верхняя шпильки стяжной
4
604
DFX45-A3006120
SIDE ROD NUT(LOWER)
Гайка нижняя шпильки стяжной
4
701
DFX45-A4006630
PISTON
Боек
1
702
DFX45-A4006220
TOOL - CONE
Пика коническая
1
OPTION
703
DFX45-A4006200
TOOL-CHISEL
Клин
1
OPTION
704
DFX45-A4006230
TOOL - BLUNT
Пика тупая
1
OPTION
705
DFX45-A4006210
TOOL-MOIL
Пика 4х гранная
1
OPTION
103

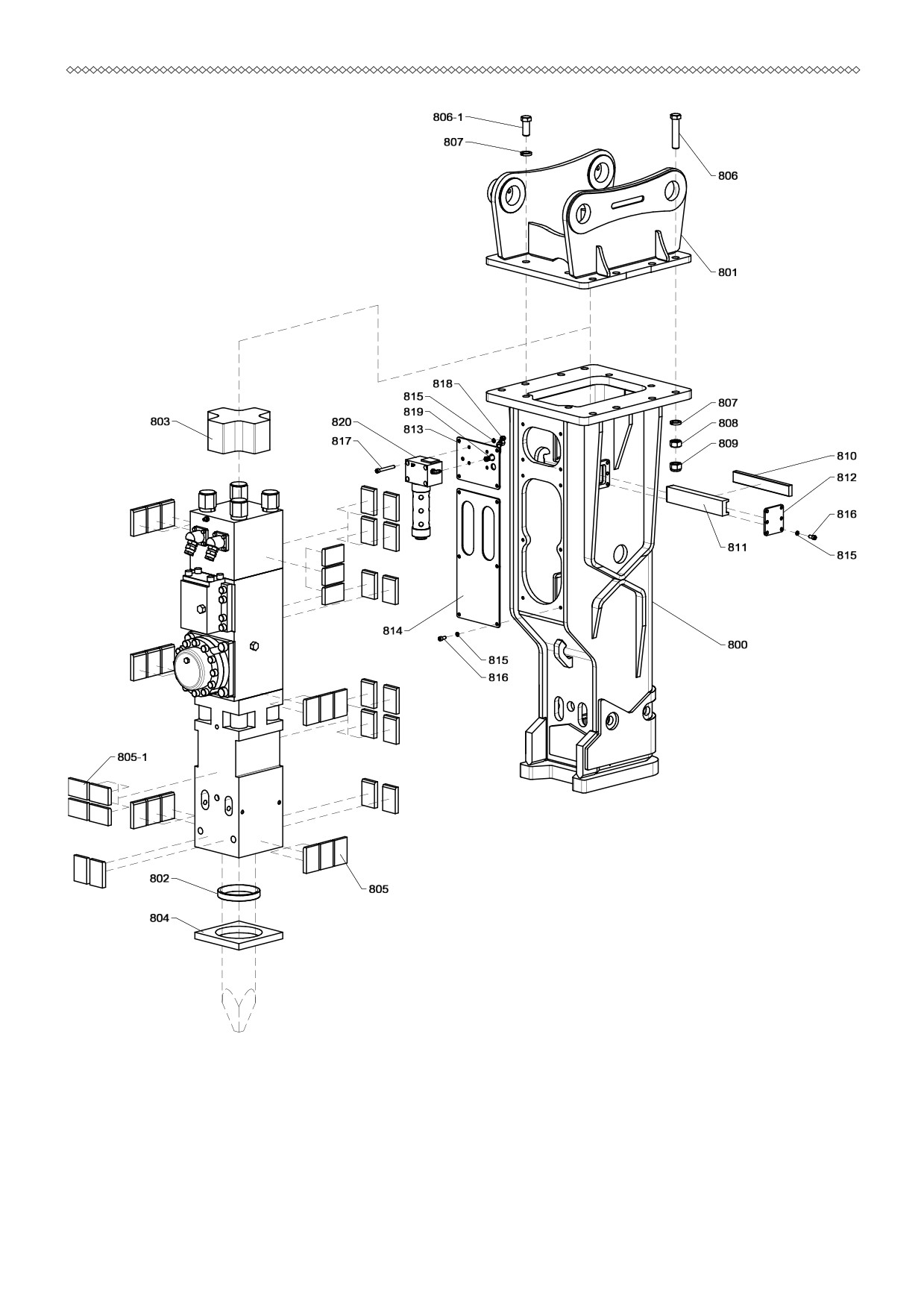

Delta FX45S
104
Delta FX45S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
800
ТК 277.31.100
BRACKET ASSEMBLY
Корпус гидромолота
1
801
DF45F-0060
MOUNTING CAP
Подвеска на экскаватор
1
802
DFX45-160
SEAL
Уплотнение инструмента
1
803
ТК 277.10.004-01
TOP BUFFER
Буфер верхний
1
804
ТК 277.10.001-02
BASE BUFFER
Буфер нижний
1
805
ТК 274.10.002-03
DAMPER PLATE
Буфер радиальный
2
805-1
ТК 276.10.006
DAMPER PLATE
Буфер радиальный
44
806
DF35F-0070
MOUNTING CAP HEX. BOLT
Болт подвески
8
M30x140 10.9
806-1
DFX45F-0071
MOUNTING CAP HEX. BOLT
Болт подвески
4
M30x90 10.9
807
DF06F-0040
MOUNTING SPRING WASHER
Шайба подвески
12
M30T
808
DF35F-0090
MOUNTING CAP HEX. NUT
Гайка подвески
8
M30 10.0
809
DF35F-0091
MOUNTING CAP HEX. NUT
Гайка подвески самоконтрящаяся
8
M30 10.0
810
ТК 277.10.005-01
FRONT DAMPER PLATE
Буфер фронтальный
1
811
ТК 277.10.118
HOLDER
Держатель буфера
1
812
ТК 277.04.520
SIDE COVER PLATE
Крышка боковая корпуса
1
813
ТК 277.10.008-02
FRONT COVER PLATE
Крышка передняя (верхняя)
1
814
ТК 277.10.009-01
FRONT COVER PLATE
Крышка передняя (нижняя)
1
815
SPRING WASHER
Шайба крышки
18
М12
816
SOCKET BOLT
Винт крышки
14
М12х25 8.8
817
SOCKET BOLT
Винт крепления автосмазки
4
М12х100
818
HEX. NUT
Гайка крепления автосмазки
4
М12
РВД 06-2SN-BSP
1/4г-00-0300мм-
819
HOSE
Рукав подачи смазки
1
BSP 1/4г-45-(000)-
400бар
820
AUTO GREASING DEVICE
Система автосмазки
1
705
DFX45-A4006210
TOOL-MOIL
Пика 4х гранная
1
OPTION
105
Delta FX50S
603
604
601
522
520
701
218
519
507
220
221
201
508
503
217
224
506
225
209
208
212
516
505
514
215
209
501
303
215
308304
301
521
517
309
213
518
211
307
515
216
513
210
306
509
214
302
512
514
503
311
510
504
212
310
511
212
305
502
219
519
206
409411
701
520
207
222
205
522
204
204
408
114
203
405
410
222
406
407
412
402
202
405
413
115
602
203
222
404
222
205
401
205
403
113
101
107
103
108
106
109
116
111
702
112
110
109
111
102
105
104
703
704
705
706
312
106
Delta FX50S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
DFX50-A5006420
FRONT HEAD SUB ASS'Y
Букса в сборе
1
101
DFX50-A5006340
FRONT HEAD
Букса
1
102
DFX50-A5006030
UPPER BUSHING
Втулка верхняя
1
103
DFX50-A5006400
UPPER BUSHING PIN
Стопор верхней втулки
1
105
DFX50-A5006390
TOOL BUSH(BOX)
Втулка нижняя
1
OPTION
106
DFX50-B1806580
RUBBER PLUG
Заглушка резиновая
1
107
DFX50-A5006040
TOOL PIN
Палец инструмента
2
108
DFX50-A5006060
STOP PIN
Стопор пальца инструмента
1
109
DFX50-B3006580
RUBBER PLUG
Заглушка резиновая
3
110
DFX50-A5006050
BUSHING PIN
Стопор нижней втулки
2
111
DFX50-B3006570
SNAP RING
Кольцо стопорное
3
112
DFX50-B4006560
GREASE NIPPLE
Пресс-масленка
2
113
DFX50-B4006450
SOCKET PLUG
Заглушка
2
114
DFX50-B1807310
O-RING
Кольцо
1
115
DFX50-B4006530
SOCKET PLUG
Заглушка
1
116
DFX50-B1806570
SNAP RING
Кольцо стопорное
1
DFX50-A510602B
CYLINDER SUB ASS'Y
Цилиндр в сборе
1
201
DFX50-A5106750
CYLINDER
Цилиндр
1
202
DFX50-A5106250
SEAL HOUSING
Блок уплотнений
1
203
DFX50-A5007150
STEP SEAL
Уплотнение
2
204
DFX50-A5007160
GAS SEAL
Уплотнение
1
205
DFX50-A5007090
O-RING
Кольцо
2
206
DFX50-A5007060
SEAL
Уплотнение
1
207
DFX50-A5007050
SEAL
Уплотнение
1
208
DFX50-A5006320
CONNECTION BUSH
Втлка
2
209
DFX50-A5007220
QUAD-RING
Кольцо
4
210
DFX50-A3006330
ADJUST BOLT
Винт регулировочный
1
211
DFX50-A3007180
BACK-UP RING
Кольцо
1
212
DFX50-B4006910
SOCKET PLUG
Заглушка
4
213
DFX50-A3007170
O-RING
Кольцо
1
214
DFX50-A3006320
ADJUST NUT
Гайка винта регулировочного
1
215
DFX50-B4006450
SOCKET PLUG
Заглушка
2
216
DFX50-A5006380
HELICOIL
Вставка пружинная
4
217
DFX50-A5006370
HELICOIL
Вставка пружинная
10
218
DFX50-B1807310
O-RING
Кольцо
1
219
DFX50-A5007170
STEP SEAL
Уплотнение
1
220
DFX50-A5006460
SOCKET PLUG
Заглушка
1
221
DFX50-A3206550
O-RING
Кольцо
1
222
DFX50-A5007190
BACK-UP RING
Кольцо
3
224
DFX50-A1206780
Metric Hollow Hex Plug
Заглушка
1
225
DFX50-A1206770
ASO PIN
Палец
1
OPTION
DFX50-A5006440
BACK HEAD SUB ASS'Y
Крышка в сборе
1
301
DFX50-A5006580
BACK HEAD
Крышка
1
302
DFX50-SB142040
SOCKET BOLT
Винт фланца
8
303
DFX50-A3006590
GAS CHARGING V/V ASS'Y
Заглушка
1
304
DFX50-B4006910
SOCKET PLUG
Заглушка
1
305
DFX50-A5007090
O-RING
Кольцо
1
306
DFX50-A5106370
FLANGE
Фланец
2
307
DFX50-B4007220
O-RING
Кольцо
2
308
DFX50-B2507190
O-RING
Кольцо
2
309
DFX50-A5107010
BACK UP RING
Кольцо
2
107
Delta FX50S
603
604
601
522
520
701
218
519
507
220
221
201
508
503
217
224
506
225
209
208
212
516
505
514
215
209
501
303
215
308304
301
521
517
309
213
518
211
307
515
216
513
210
306
509
214
302
512
514
503
311
510
504
212
310
511
212
305
502
219
519
206
409411
701
520
207
222
205
522
204
204
408
114
203
405
410
222
406
407
412
402
202
405
413
115
602
203
222
404
222
205
401
205
403
113
101
107
103
108
106
109
116
111
702
112
110
109
111
102
105
104
703
704
705
706
312
108
Delta FX50S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
310
DFX50-A3206550
O-RING
Кольцо
2
311
DFX50-A3206320
ADAPTER
Адаптер
2
312
DFX50-A5106140
ANGLE FLANGE
Фланец угловой
2
OPTION
DFX50-A5006170
ACCUMULATOR SUB ASS'Y
Аккумулятор в сборе
1
401
DFX50-A5006200
MEMBRANE
Диафрагма
1
402
DFX50-A5006180
ACCUMULATOR COVER
Крышка аккумулятора
1
403
DFX50-SB201560
SOCKET BOLT
Винт крышки аккумулятора
12
404
DFX50-A2006510
PLUG
Заглушка
1
405
DFX50-B1807310
O-RING(1BP14)
Кольцо
2
406
DFX50-A3006350
GAS CHARGING BOLT
Игла запорная
1
407
DFX50-A3007190
O-RING(1BP5)
Кольцо
1
408
DFX50-A3006360
GAS CHARGING CAP
Крышка иглы запорной
1
409
DFX50-A5007110
BACKUP RING(110x113.8x4.6)
Кольцо
1
410
DFX50-B4006370
GUIDE PIN
Штифт направляющий
1
411
DFX50-A5007070
O-RING(P100)
Кольцо
1
412
DFX50-A5006570
ACCUMULATOR BOTTOM
Корпус аккумулятора
1
413
DFX50-SB303580
SOCKET BOLT
Винт корпуса аккумулятора
4
DFX50-A5006210
VALVE BLOCK SUB ASS'Y
Распределитель в сборе
1
501
DFX50-A5006220
VALVE BLOCK
Корпус распределителя
1
502
DFX50-A5006260
V/V BLOCK LOWER COVER
Крышка распределителя нижняя
1
503
DFX50-A5007210
QUAD-RING
Кольцо
2
504
DFX50-A5007130
BACKUP RING(85x88.8x4.6)
Кольцо
1
505
DFX50-A5006250
OPER. V/V SPOOL
Втулка распределителя
1
506
DFX50-A5006240
OPER. V/V SPOOL GUIDE
Золотник распределителя
1
507
DFX50-A5006230
V/V BLOCK UPPER COVER
Крышка распределителя верхняя
1
508
DFX50-A5007140
BACK-UP RING(75x85x1.9)
Кольцо
1
510
DFX50-A3007160
BACK-UP RING
Кольцо
1
511
DFX50-B1807310
O-RING(1BP14)
Кольцо
1
513
DFX50-B4006450
SOCKET PLUG(PF1/4")
Заглушка
1
514
DFX50-B4006910
SOCKET PLUG(PF3/8")
Заглушка
1
515
DFX50-A2007110
O-RING(1BG30)
Кольцо
1
516
DFX50-A5007100
BACK-UP RING(65x67.4x2.4)
Кольцо
1
517
DFX50-B4007200
O-RING(1BG60)
Кольцо
3
518
DFX50-B2507200
O-RING(G50)
Кольцо
2
519
DFX50-SW240000
SPRING WASHER
Шайба
8
520
DFX50-PW240000
PLAIN WASHER
Кольцо
8
521
DFX50-SB243080
SOCKET BOLT
Винт корпуса распределителя
10
522
DFX50-HB242080
HEX. BOLT
Винт крышки распределителя
8
523
DFX50-A5106690
PLUG PORT
Винт регулировочный
1
DFX50-A5006110K
SIDE ROD SUB ASS'Y
Шпилька стяжная в сборе
4
601
DFX50-A5006110
SIDE ROD
Шпилька стяжная
4
602
DFX50-A5006120
SIDE ROD LOWER NUT
Гайка стяжной шпильки нижняя
4
603
DFX50-A5006130
SIDE ROD UPPER NUT
Гайка стяжной шпильки верхняя
4
604
DFX50-A5006140
SIDE ROD WASHER
Шайба стяжной шпильки
4
701
DFX50-B4006310
GUIDE PIN
Штифт направляющий
4
702
DFX50-A5106430
PISTON
Боек
1
703
DFX50-A5106320
TOOL-CONE
Пика коническая
1
OPTION
704
DFX50-A5106340
TOOL-CHISEL
Клин
1
OPTION
705
DFX50-A5106330
TOOL-MOIL
Пика 4х гранная
1
OPTION
706
DFX50-A5106350
TOOL-BLUNT
Пика тупая
1
OPTION
DFX50-A5107600
SEAL KIT
Набор уплотнений
109
Delta FX50S
110
Delta FX50S
№
Кат №
PART NAME
Наименование
Кол-во
ПРИМЕЧАНИЯ
800
ТК 277.31.100
BRACKET ASSEMBLY
Корпус гидромолота
1
801
DF45F-0060
MOUNTING CAP
Подвеска на экскаватор
1
802
DFX50-180
SEAL
Уплотнение инструмента
1
803
ТК 277.10.004-01
TOP BUFFER
Буфер верхний
1
804
ТК 277.10.001-02
BASE BUFFER
Буфер нижний
1
805
ТК 274.10.002-03
DAMPER PLATE
Буфер радиальный
2
805-1
ТК 276.10.006
DAMPER PLATE
Буфер радиальный
44
806
DF35F-0070
MOUNTING CAP HEX. BOLT
Болт подвески
8
M30x140 10.9
806-1
DF45F-0071
MOUNTING CAP HEX. BOLT
Болт подвески
4
M30x90 10.9
807
DF06F-0040
MOUNTING SPRING WASHER
Шайба подвески
12
M30T
808
DF35F-0090
MOUNTING CAP HEX. NUT
Гайка подвески
8
M30 10.0
809
DF35F-0091
MOUNTING CAP HEX. NUT
Гайка подвески самоконтрящаяся
8
M30 10.0
810
ТК 277.10.005-01
FRONT DAMPER PLATE
Буфер фронтальный
1
811
ТК 277.10.118
HOLDER
Держатель буфера
1
812
ТК 277.04.520
SIDE COVER PLATE
Крышка боковая корпуса
1
813
ТК 277.10.008-02
FRONT COVER PLATE
Крышка передняя (верхняя)
1
814
ТК 277.10.009-01
FRONT COVER PLATE
Крышка передняя (нижняя)
1
815
SPRING WASHER
Шайба крышки
18
М12
816
SOCKET BOLT
Винт крышки
14
М12х25 8.8
817
SOCKET BOLT
Винт крепления автосмазки
4
М12х100
818
HEX. NUT
Гайка крепления автосмазки
4
М12
РВД 06-2SN-BSP
1/4г-00-0300мм-
819
HOSE
Рукав подачи смазки
1
BSP 1/4г-45-(000)-
400бар
820
AUTO GREASING DEVICE
Система автосмазки
1
111
12. Отметки о продаже
Гидромолот модель ___________________________________________,
заводской № __________________________________________________
Дата продажи «________»_____________________________20_____г.
(подпись)
(штамп)
Примечания
____________________________________________________
_________________________________________________________________
_________________________________________________________________
Стандартная комплектация гидромолотов Delta F
№ п/п
Наименование
Количество
1
Гидромолот Delta FX
1
2
Подвеска гидромолота (переходная плита)**
1
Комплект болтов и гаек для крепления
3
1
подвески к гидромолоту**
4
РВД (рукав высокого давления)***
2
5
Рабочий инструмент гидромолота
2
6
Поддон деревянный упаковочный
1
Редуктор заправочный гидромолота Delta FX в сборе
7
1
(манометр, микрорукав, переходник, кейс)
8
Баллон азотный 5л. с вентилем
1
Смазка рабочего инструмента гидромолота
9
1
430мл
10
Шприц плунжерный 430мл
1
11
Кольцо уплотнительное к баллону
1
12
Выколотка*
1
13
Ящик для инструментов
1
14
Ключ рожковый для монтажа РВД
1
15
Инструкция по эксплуатации гидромолота
1
16
Каталог запасных частей гидромолота
1
17
Система автоматической смазки****
1
18
Гарантийный талон
1
* - Только для гидромолотов Delta FX-5 и Delta FX-6 и их модификаций
** - Кроме модификации гидромолота - «J, C, H, T, V» (монолитный корпус без
съемной подвески)
***- для гидромолотов Delta FX-35S , Delta FX-45S, Delta FX-50S РВД в
защитной оплётке
****- только для моделей гидромолотов Delta FX-35S , Delta FX-45S, Delta FX-
50S
