ScanEx Image Processor v.5.0. Руководство

Информация о загруженных каналах

Для получения информации о загруженных каналах необходимо выполнить команду

Инструменты



Информация о растрах

главного меню или нажать быструю кнопку

панели инструментов, в результате, будет открыт диалог

Информация о канале

(Рис 42).

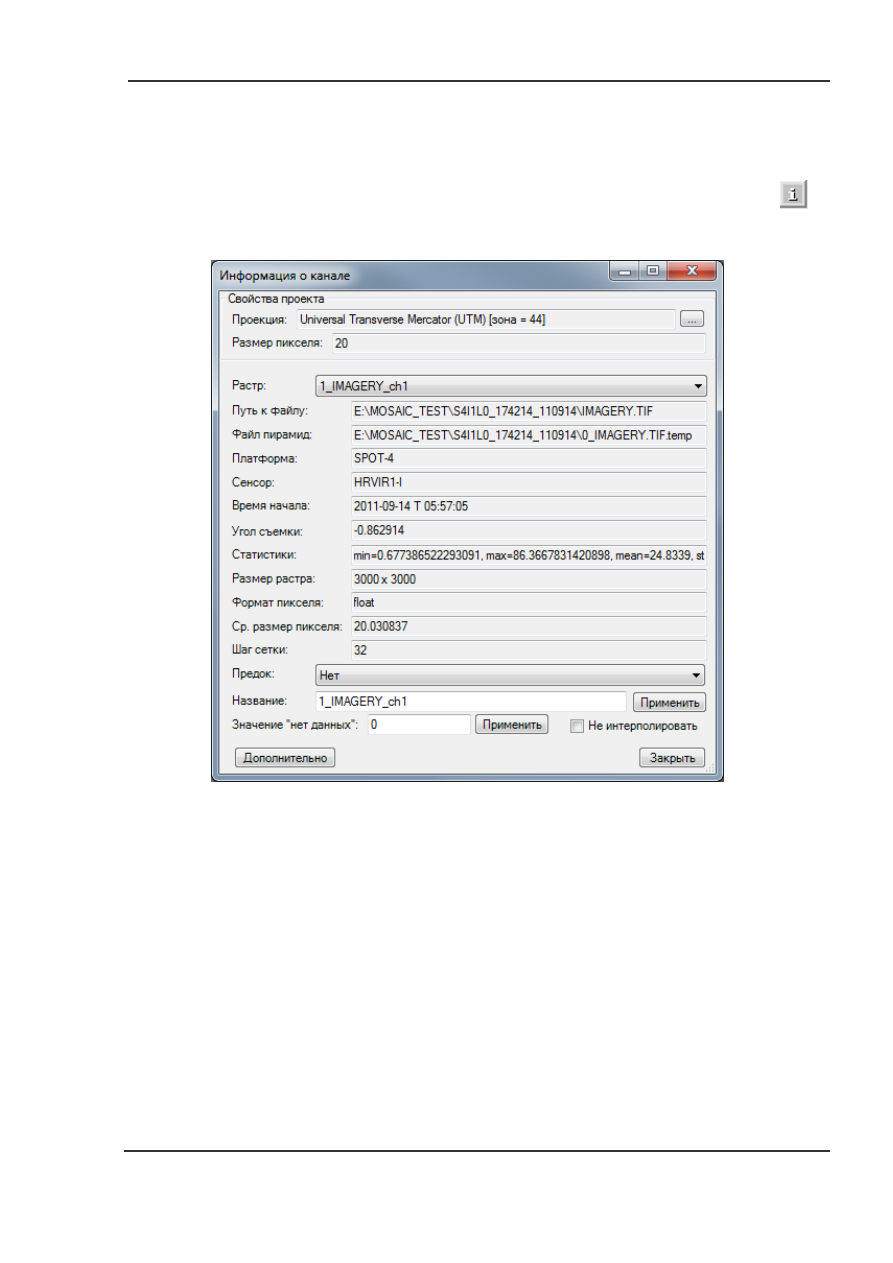

Рис 42.

Диалог

Информация о канале

группе

Свойства проекта

–

показываются основные установки проекта:

Поле

Проекция

– показывает заданную в проекте проекцию.

Поле

Размер пикселя

– показывает заданное в проекте пространственное разрешение.

выпадающем списке

Растр

– можно выбрать канал, информацию о котором необходимо

получить.

поле

Путь к файлу

– отображается место расположения загруженного файла и его полное

имя.

поле

Файл пирамид

– отображается место расположения соответствующего временного

файла.

поле

Платформа

– указывается название спутника, с которого получена информация

(информация доступна не для всех типов данных).

поле

Сенсор

– указывается название сенсора, с которого получена информация (информация

доступна не для всех типов данных).

поле

Время начала

– указывается дата и время начала сканирования первой строки UTC

(информация доступна не для всех типов данных).

поле

Угол съемки

– указывается угол отклонения оптической оси сканера от надира в

градусах (информация доступна не для всех типов данных).

поле

Статистики

– отображаются статистические характеристики канала (минимальное,

максимальное, среднее значение и стандартное отклонение).

поле

Размер растра

– отображается размер изображения в пикселях.

Поле

Формат пикселя

– отображает текущий формат записи яркостей пикселей

(динамический диапазон).

Поле

Ср. размер пикселя

– отображается средний реальный размер пикселя растра (т.е.

размер пикселя исходного изображения, не трансформированного в базис проекта).

Поле

Шаг сетки

– отображается шаг сетки трансформирования для текущего канала.

Выпадающий список

Предок

– позволяет связать выделенный канал с одним из загруженных

каналов. Используется для виртуальной операции объединения каналов. Позволяет

использовать флаг

Связать каналы

(Glue)

для данных, загруженных из различных

источников (например, результаты математических расчетов, выполняемых при помощи

Растрового калькулятора

). Более подробно об использовании данной опции

написано в разделе

«Геометрическая коррекция растровых изображений»

поле

ввода

Название

– можно изменить внутреннее имя канала.

Кнопка

Применить

справа от поля

Название

– подтверждает изменения.

Флаг

Не интерполировать

– запрещает / разрешает интерполяцию при ресамплинге и

отображении растра. Во включенном состоянии для данного канала при всех

преобразованиях будет использоваться сверточный фильтр

Ближайший сосед

. Более

подробно о ресамплинге рассказано в разделе

«Инструментарий Экстент»

поле

ввода

Значение «нет данных»

– задается значение «нет данных», исключаемое при

обработке и расчете статистических характеристик слоя.

Кнопка

Применить

справа от поля – подтверждает изменения.

Кнопка

Дополнительно

– вызывает диалоговое окно

Дополнительно

с дополнительной

информацией о текущем канале (Рис 43).

Кнопка

Закрыть

– закрывает диалог

Информация о растре

Структура диалога

Дополнительно

поле

Время

начала

–

указывается дата и время

начала

сканирования

первой

строки

UTC

(информация доступна не

для всех типов данных).

поле

Время

конца

–

указывается дата и время
окончания

сканирования

последней

строки

UTC

(информация доступна не

для всех типов данных).

поле

Азимут

съемки

–

указывается азимут съемки

в градусах (информация доступна не для всех типов данных).

поле

Угол съемки

– указывается угол отклонения оптической оси сканера от надира в

градусах.

поле

Азимут Солнца

– указывается азимут Солнца в градусах (информация доступна

не для всех типов данных).

поле

Зенит Солнца

– указывается зенитный угол Солнца в градусах (информация

доступна не для всех типов данных).

поле

Длинна волны с (мкм)

– указывается начальное значение активного диапазона

для текущего канала в микронах (информация доступна не для всех типов данных).

поле

Длинна волны по (мкм)

– указывается конечное значение активного диапазона

для текущего канала в микронах (информация доступна не для всех типов данных).

поле

Солнечное излучение

– указывается коэффициент среднего солнечного

внеатмосферного спектрального излучения

ESUN

)





. (информация доступна не для

всех типов данных).

Кнопка

Закрыть

– закрывает диалоговое окно.

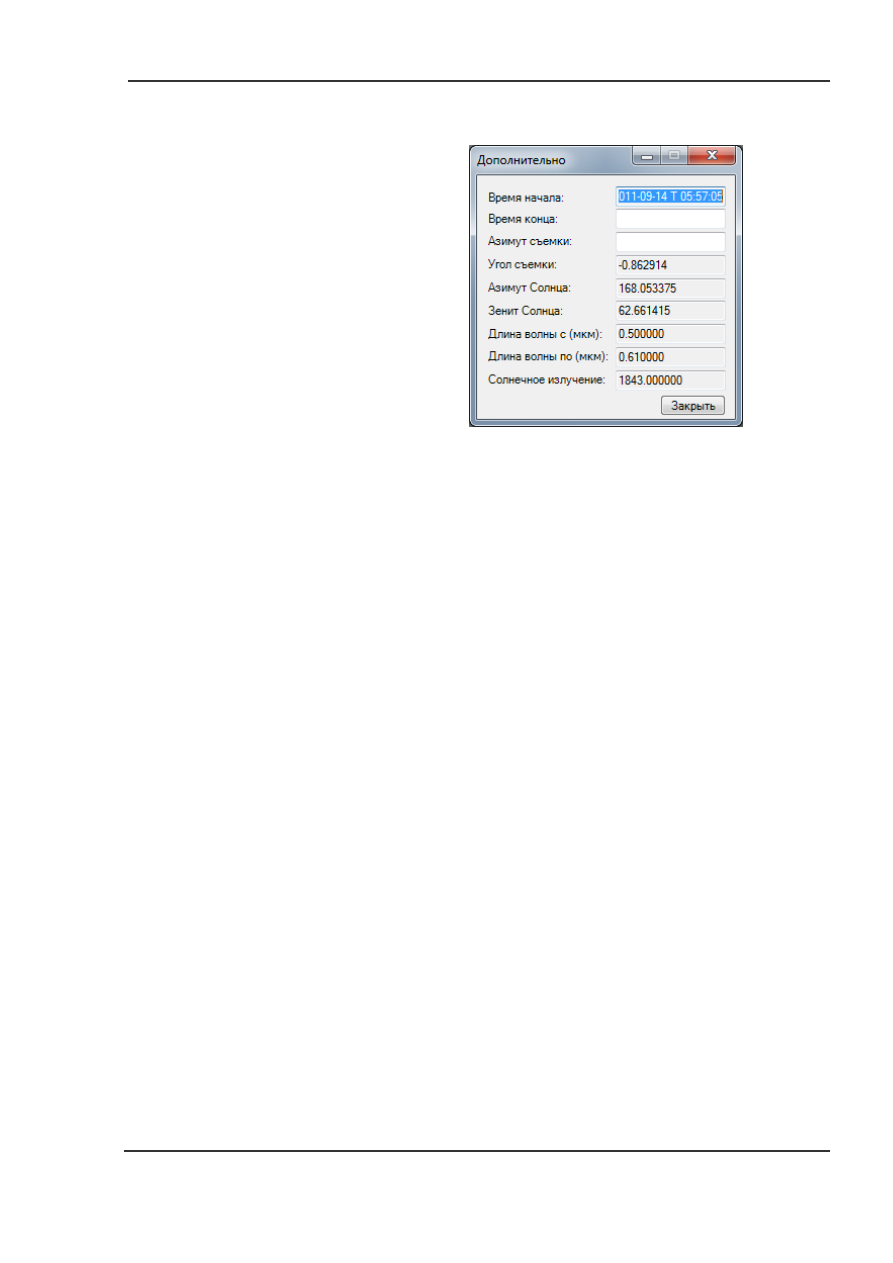

Рис 43.

Диалоговое окно

Дополнительно

Конвертор координат

В случае необходимости пересчитать координаты точки из одной системы координат в

другую, это можно сделать в программе. Пересчет между системами координат осуществляется

в диалоге

Преобразование координат

(Рис 44), для вызова которого необходимо выполнить

команду

Инструменты



Пересчет координат

главного меню программы.

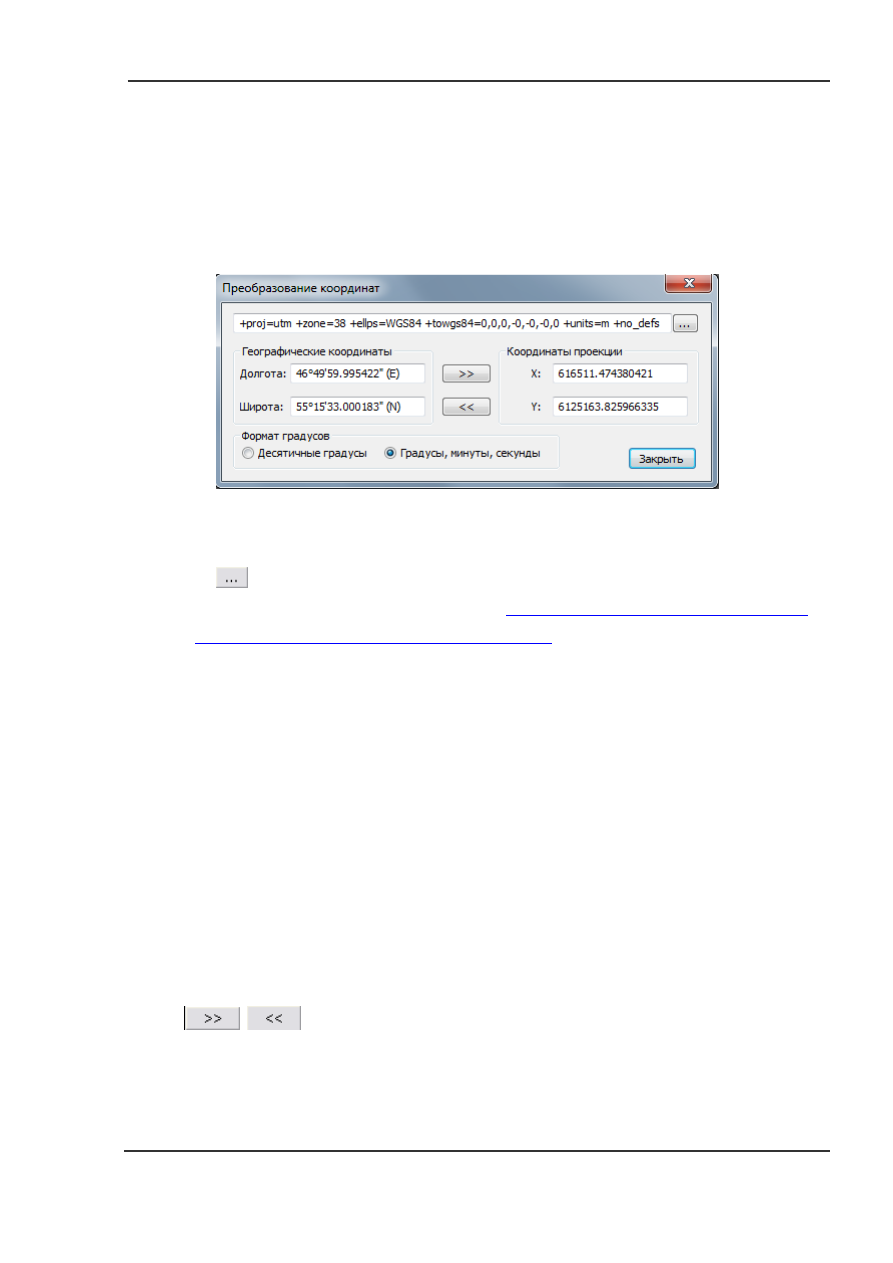

Рис 44.

Диалог

Преобразование координат

В верхней части диалога, в поле, задается проекция в виде строки формата

PROJ4

Кнопка

– вызывает диалог

Параметры проекции

, позволяющий создать строку

PROJ4

в графическом режиме (см.

«Установка и изменение проекции и

пространственного разрешения рабочего проекта»

группе

Географические координаты

– задаются координаты точки в географической

системе координат

WGS-84

поле ввода

Долгота

– задается долгота.

поле ввода

Широта

– задается широта.

Группа переключателей

Формат градусов

– позволяет определить формат широты и долготы:



Десятичные градусы



Градусы, минуты секунды

в формате «ГГ°ММ’СС”».

Координаты для южного и западного полушарий должны задаваться с отрицательными

знаками.

группе

Координаты проекции

– задаются координаты точки в картографической системе

координат:

поле ввода

– задается координата

поле ввода

– задается координата

Кнопки

– обеспечивают пересчет координат в соответствующую систему.

Кнопка

Закрыть

– закрывает диалог.

Сохранение изображений

После загрузки данных в программу, трансформирование происходит только для

экранного отображения, и все действия по дополнительному уточнению привязки

осуществляются интерактивно. Для сохранения проведенных преобразований необходимо

сохранить результат в один из поддерживаемых программой растровых форматов. Для

сохранения результата в файл необходимо выполнить команду

Файл



Сохранить растры

главного меню или нажать быструю кнопку

панели инструментов, в результате будет

открыт диалог

Сохранение растров

(Рис 45).

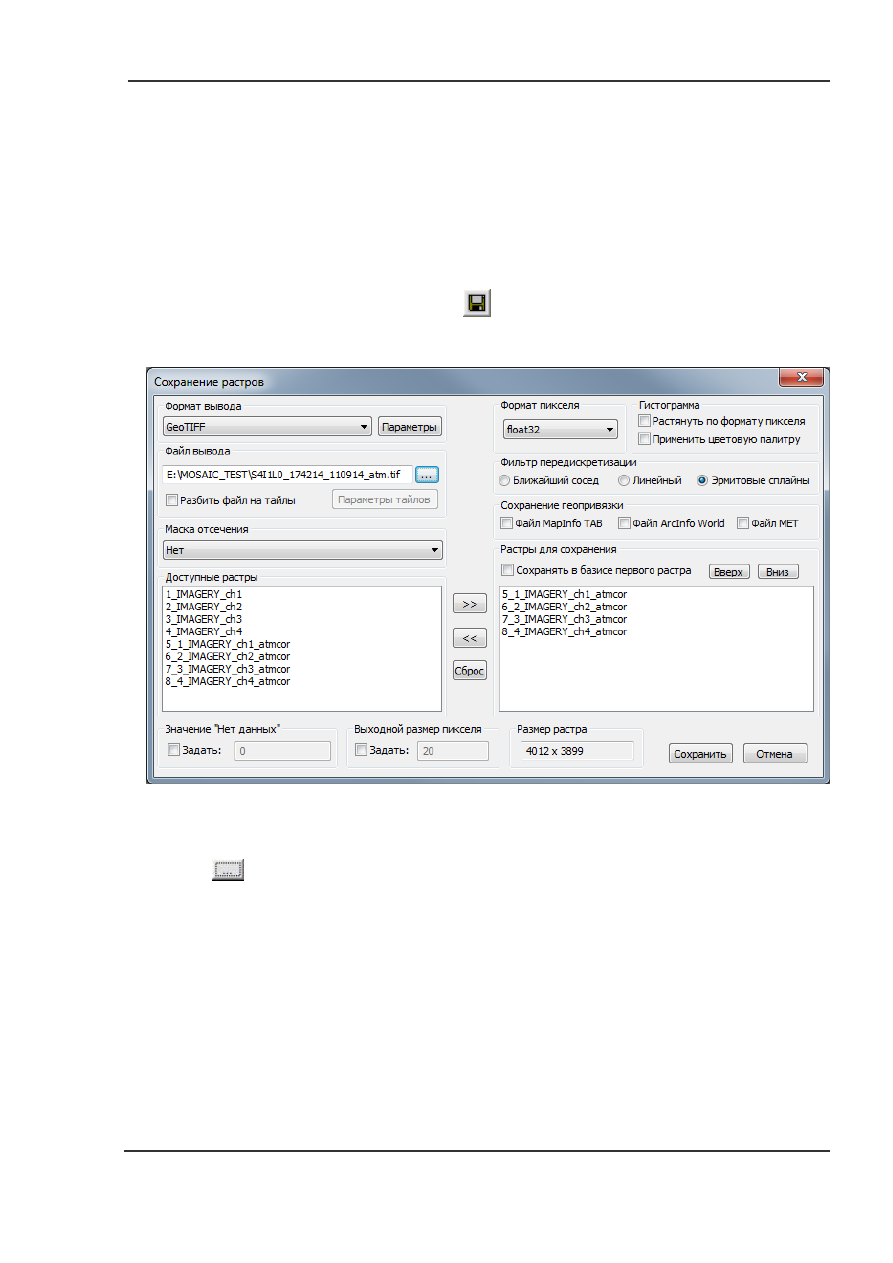

Рис 45.

Диалог

Сохранение растров

Группа

Файл вывода

– задает имя сохраняемого файла.

Кнопка

– вызывает стандартный диалог сохранения файлов

Windows

, позволяющий

выбрать результирующую папку и имя выходного файла.

Флаг

Разбить файл на тайлы

– включает разбиение выходного растра на тайлы согласно

настройкам тайлинга, при этом кнопка

Параметры тайлов

становится активной:

Кнопка

Параметры тайлов

– вызывает диалог

Разбиение на тайлы

(Рис 46). Тайлинг

возможно проводить несколькими способами:

-----------------------------

Группа c переключателем

Использовать векторные контуры тайлов

– включает режим

сохранения тайлов, границы которых определяются по векторным контурам

(полигонам). Векторный слой (предварительно загруженный в программу) с контурами

тайлов указывается в выпадающем списке. В атрибутах этого векторного слоя должны

быть определены выходные «координаты» тайлов

(поля IND_X / IND_Y).

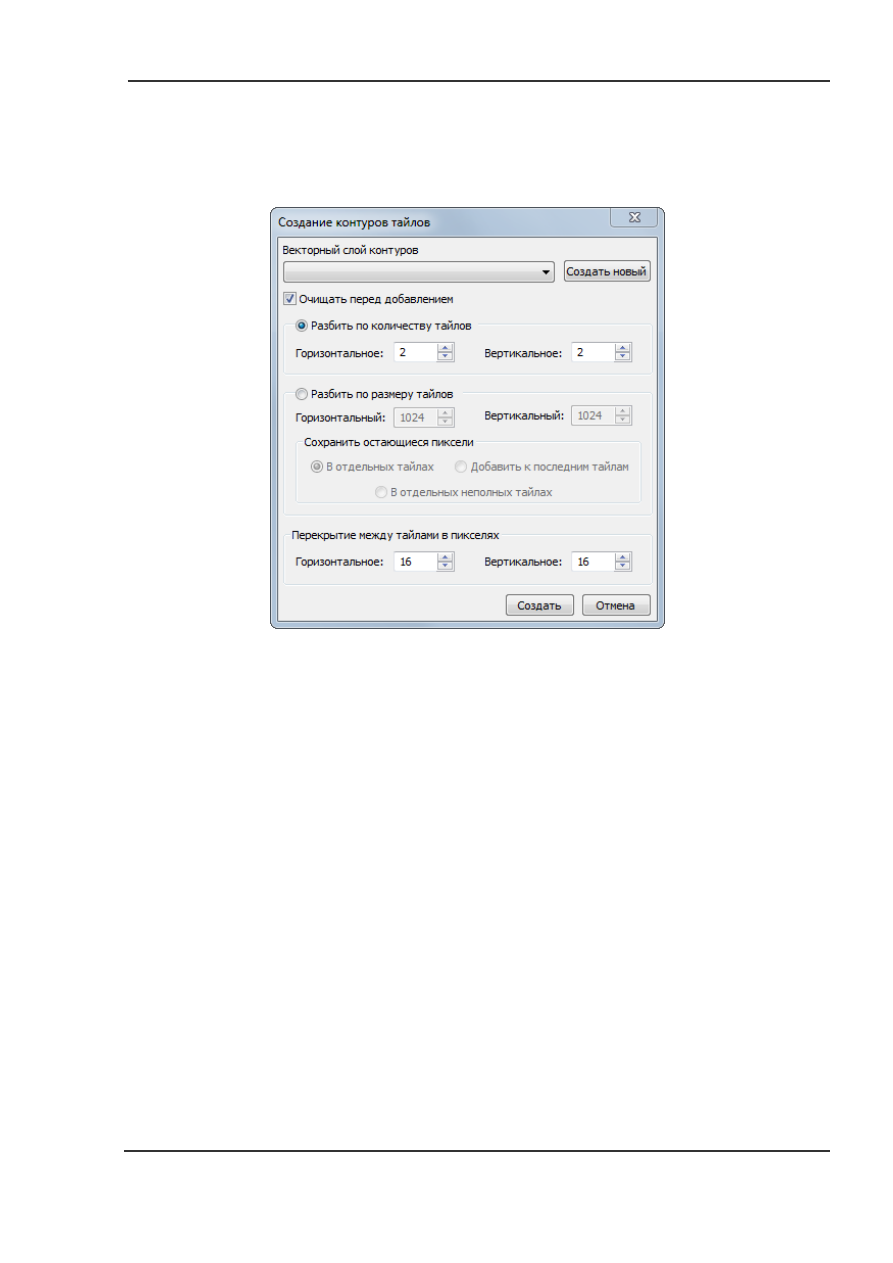

Для создания подобного векторного слоя можно воспользоваться инструментом

Создание контуров тайлов

(см.

Создание контуров для тайлинга

). В случае

использования векторного слоя, полученного иным способом (с полигонами

неправильной формы), следует иметь в виду, что сохраняться будут экстенты векторных

полигонов.

Группа

переключателем

Разбить

по

количеству тайлов

–

при

включении

разбивает

выходной

растр на указанное в

полях

Горизонтальное

Вертикальное

количество

столбцов

(X)

рядов

(Y)

соответственно.

Группа

переключателем

Разбить по размеру

тайлов

–

при

включении

разбивает

выходной

растр

на

тайлы

заданного

размера.

Размер

задается в пикселях,

ширина столбцов задается в поле

Горизонтальный

, высота рядов – в поле

Вертикальный

группе

Сохранить остающиеся пиксели

можно выбрать, что делать с остаточными

неполными тайлами:



Сохранять ли «неполные» тайлы отдельно в виде полных тайлов – т.е. размер
таких тайлов будет равен всем остальным (

В отдельных тайлах



Присоединять их к соседним тайлам (

Добавить к последним тайлам

). В таком

случае размер последних тайлов будет больше заданного.



Сохранять их в отдельных неполных тайлах, в таком случае размер остаточных
тайлов будет определяться размером самого изображения (экстента) (

отдельных неполных тайлах

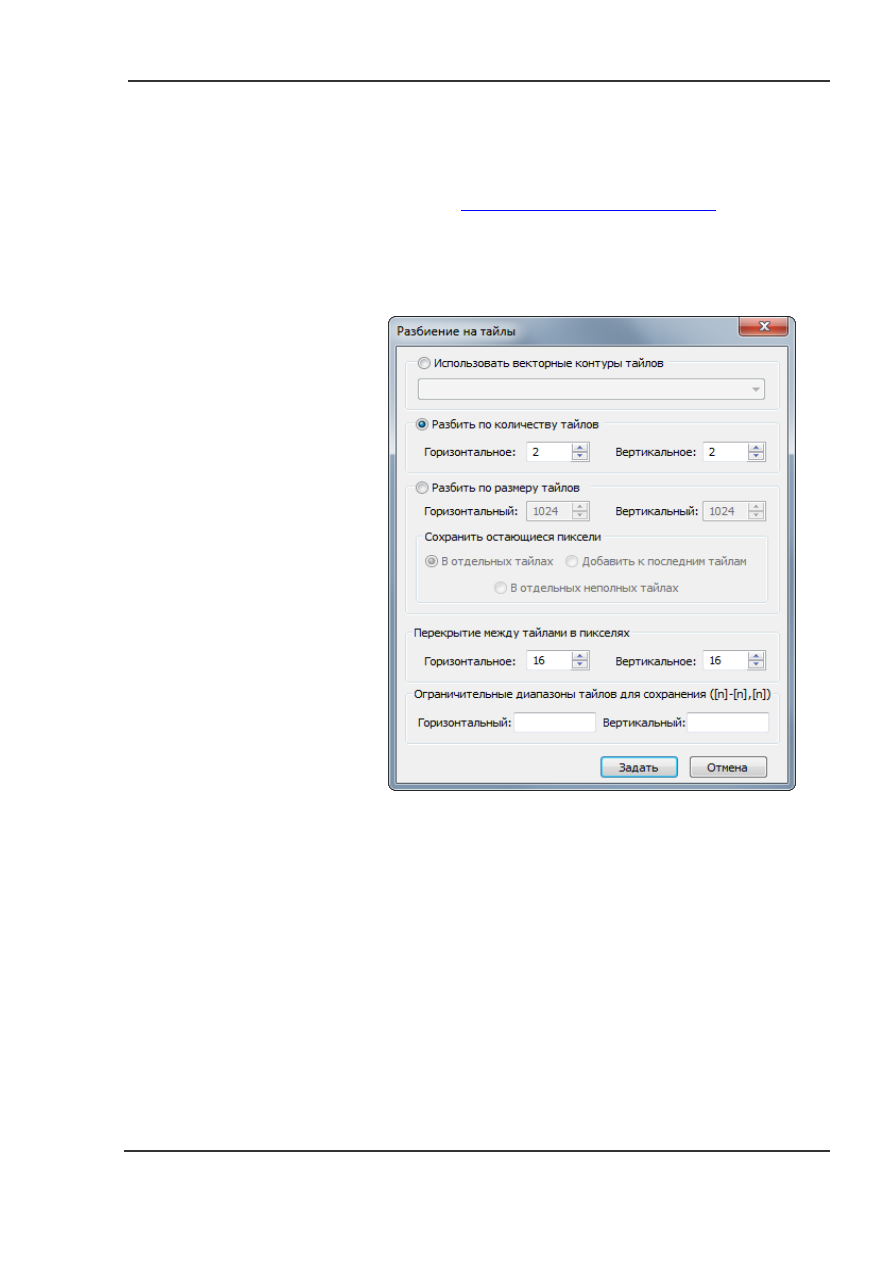

Рис 46.

Диалог

Разбиение на тайлы

Группа

Перекрытие между тайлами в пикселях

– задает величину перекрытия между

столбцами и рядами. Перекрытие позволяет устранить промежутки между тайлами при

создании конечного выводимого растра, собранного из тайлов.

полях ввода

Горизонтальное

Вертикальное

указывается ширина перекрытия (в

пикселях) между столбцами и рядами соответственно. Перекрытие равно общему

перекрытию двух рядов или столбцов.

Группа

Ограничительные диапазоны тайлов для сохранения ([n]-[n],[n])

– позволяет

указать только нужные диапазоны тайлов для сохранения.

поле ввода

Горизонтальный

указывается диапазон столбцов (их номера), которые

нужно сохранить.

поле ввода

Вертикальный

– соответственно указывается диапазон сохраняемых рядов.

Неуказанные здесь столбцы/ряды будут исключены из процесса сохранения

полностью. Начало отсчета от верхнего левого угла изображения.

Кнопка

Задать

– закрывает диалог, сохраняя установленные параметры.

Кнопка

Отмена

– закрывает диалог без сохранения в файл.

-----------------------------

Группа

Формат вывода

– задает формат выходного файла. В выпадающем списке можно

выбрать требуемый формат выходного изображения.

Кнопка

Параметры

– вызывает диалог, позволяющий определить параметры сохранения

TIFF-файла в соответствии с определениями данного

формата

(Рис 47):

-----------------------------

Группа

Структура файла GeoTiff:

Переключатели

Интерливинг

файлах

(

по каналам

по пикселям

) – по

умолчанию TIFF-файлы

создаются

интерливингом

по

каналам. Этот способ

немного

более

эффективен,

чем

создание

файла

интерливингом

по

пикселям, но нужно

иметь

ввиду,

что

некоторые приложения

поддерживают

только

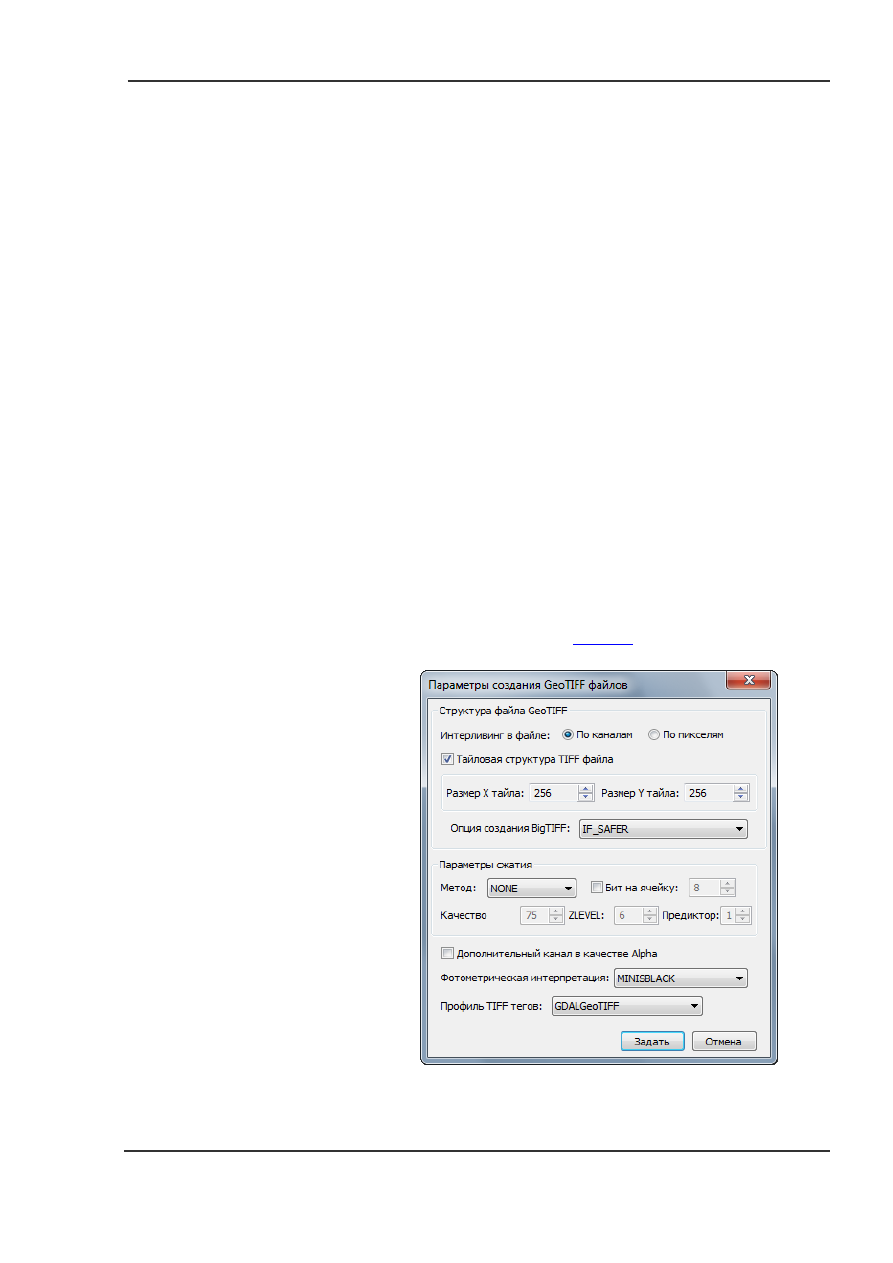

Рис 47.

Диалог

Параметры создания GeoTIFF

файлов

попиксельный интерливинг Tiff-файлов.

Флаг

Тайловая структура Tiff-файла

– по умолчанию включено создание Tiff-файлов с

тайловой структурой. При этом обеспечивается более эффективный доступ к

изображению, что особенно заметно при работе с большими растрами.

Поле с наборным счетчиком

Размер X тайла

– задает ширину тайла в пикселях, по

умолчанию – 256.

Поле с наборным счетчиком

Размер Y тайла

– задает высоту тайла в пикселях, по

умолчанию – 256.

Выпадающий список

Опция создания BigTiff

–

YES / NO / IF_NEEDED / IF_SAFER.

Определяет, создавать ли файл формата BigTiff или классический Tiff. BigTiff –

вариант TIFF, который содержит данные размером больше 4 Гб (классический TIFF

ограничен размером в 4 Гб).



YES – указывает на создание BigTiff файла.



NO – указывает на создание классического Tiff.



IF_NEEDED – в данном случае файл типа BigTiff будет создаваться в случае,
если это точно необходимо (сохранение без компрессии, размер изображения

больше 4 Гб).



IF_SAFER – в этом случае будет создаваться BigTiff, если результирующий файл
возможно будет превышать 4 Гб.

При создании нового GeoTIFF-файла без компрессии, GDAL рассчитывает размер

результирующего файла. Если рассчитанный размер файла больше 4 Гб, автоматически
создается BigTiff файл. Но, при использовании сжатия, невозможно установить

результирующий размер файла, поэтому будет создаваться классический Tiff. В этом

случае пользователь должен явно потребовать создание BigTiff, если он предполагает,

что результирующий файл будет слишком большим для классического TIFF-формата.

Если создание BigTiff-файла не было выбрано, то при превышении размера файла

операция завершится с ошибкой "TIFFAppendToStrip:Maximum TIFF file size exceeded".

Группа

Параметры сжатия

– определяет параметры сжатия сохраняемого растра:

Выпадающий

список

Метод

–

определяет

используемый

метод

сжатия

(JPEG/LZW/PACKBITS/DEFLATE/CCITTRLE/CCITTFAX3/CCITTFAX4/NONE). Метод сжатия

JPEG

можно использовать только с данными формата byte (8 битные изображения) и

12 битными изображениями (т.е. формат Uint16, 12 бит).

CCITT сжатие используется только для однобитных данных.

По умолчанию используется сохранение без сжатия (NONE).

Флаг

поле с наборным счетчиком

Бит на ячейку

– определяет количество бит на пиксель

для выходного файла. По умолчанию используется 8 бит. При установке данного

значения от 1 до 7 – будет формироваться растр с меньшим количеством бит на

пиксель. Большие значения также поддерживаются: 9…15 для формата Uint16 и

17...31 для формата Uint32.

Поле с наборным счетчиком

Качество

– задает JPEG-качество при использовании JPEG

сжатия. Значение 100 соответствует наилучшему качеству (наименьшее сжатие), 1 –

наихудшему качеству (наибольшее сжатие). По умолчанию используется значение 75.

Поле с наборным счетчиком

ZLEVEL –

задает уровень сжатия при использовании DEFLATE

сжатия. Значение 9 – наибольшее сжатие, 1 – наименьшее сжатие. Значение по

умолчанию – 6.

Поле с наборным счетчиком

Предиктор –

задает предиктор для

LZW или DEFLATE сжатия

(используется для улучшения компрессии). Значение по умолчанию – 1 (нет

предиктора), 2 – horizontal differencing, 3 - floating point prediction.

Флаг

Дополнительный канал в качестве Alpha

– необходим для создания Tiff-файла в

оттенках серого с альфа-каналом.

Выпадающий список

Фотометрическая интерпретация

– устанавливает соответствующий

тег фотометрической интерпретации: MINISBLACK / MINISWHITE / RGB / CMYK / YCBCR /

CIELAB / ICCLAB / ITULAB. По умолчанию используется MINISBLACK.

При сохранении изображений для дальнейшей работы в приложениях, поддерживающих чтение

только RGB-изображений (MapInfo и т.п.), следует выбирать тег RGB.

Выпадающий список

Профиль TIFF тегов

– определяет, какие теги, отличные от простого

TIFF (т.е. не GeoTiff), будут записаны с помощью библиотеки GDAL:



GDALGeoTIFF (по умолчанию) – могут быть записаны разнообразные GDAL-теги.



GeoTIFF – будут записываться только теги GeoTiff.



BASELINE – не содержит ни GDAL-теги, ни GeoTiff-теги. Используется, когда
результирующий файл будет открываться приложениями, не поддерживающими

GDAL-теги и GeoTiff-теги. В таком случае необходимо дополнительно сохранить

файл привязки соответствующего формата (если необходимо сохранить данные о
пространственном положении изображения).

Кнопка

Задать

– применяет все заданные настройки создания GeoTiff файлов.

Кнопка

Отмена

– закрывает диалог.

-----------------------------

Группа

Маска отсечения

– задает маску, в пределах которой будет сохранено изображение,

маска может быть как «выделенной прямоугольной областью», так и полигональным

векторным слоем.

Группа

Формат пикселя

– позволяет установить пиксельный формат и динамический

диапазон при сохранении данных в файл, возможны следующие значения:



byte

– формат записи 8 бит (целочисленный);



int16

uint16

– формат записи 16 бит (целочисленный знаковый / беззнаковый);



int32

uint32

– формат записи 32 бит (целочисленный знаковый / беззнаковый);



float32

– формат записи 32 бит (вещественный);



float64

– формат записи 64 бит (вещественный).

Группа

Гистограмма

– управляет параметрами гистограммы при сохранении.

Флаг

Растянуть по формату пикселя

– позволяет преобразовать исходный диапазон

яркостей

диапазону,

установленному

списке

выше.

Например,

«перемасштабировать» данные формата

uint16

в формат

byte

Флаг

Применить цветовую палитру

– позволяет сохранить изображение с настроенной в

диалоге

Настройка отображения

цветовой палитрой.

При этом выходной формат

записи всегда будет равен 8-и битам.

Группа

Фильтр передискретизации

– задает сверточный фильтр, при помощи которого

будет производиться ресамплинг. Более подробно о ресамплинге рассказано в разделе

«Инструментарий Экстент»

Группа

Сохранение геопривязки

– позволяет сохранить информацию о системе координат и

пространственном разрешении сохраняемого изображения в дополнительные файлы:

Флаг

Файл MapInfo TAB

– сохраняет файл привязки для программы

MapInfo

Флаг

Файл ArcInfo World

– сохраняет файл привязки для программ

ArcInfo

ArcView

Флаг

Файл MET

– сохраняет файл привязки и дополнительную информацию, в том числе

коэффициенты обратного пересчета яркостей (если включен флаг

Растянуть по

формату пикселя

) в метафайл, который может быть использован при последующей

загрузке сохраненного файла в программу.

Список

Доступные растры

– позволяет выбрать каналы, которые нужно сохранить.

списке

группы

Растры для сохранения

– отображаются каналы, которые будут

сохранены в файл.

Кнопка

– добавляет выделенные каналы из списка

Доступных растров

в список

Растров для сохранения

Кнопка

– удаляет из списка

Растры для сохранения

выделенные каналы.

Кнопка

– очищает список

Растры для сохранения

Группа

Растры для сохранения

– позволяет настроить порядок каналов выходного растра и

их базис:

Кнопки

Вверх

Вниз

– служат для изменения порядка расположения каналов в

сохраняемом файле.

Опция

Сохранять в базисе первого растра

– позволяет

сохранить изображение в

исходном базисе (не перестраивая исходную матрицу растра), при этом

принудительно будет сохранен файл сетки широт и долгот в формате ScanEx Geogrid.

Описание формата файла дано в главе

«Формат файла сетки координат сохраняемы

программой ScanEx IMAGE Processor»

Список

растров

– отображает список каналов и их порядок в сохраненном файле.

Группа

Значение «нет данных»

- позволяет задать для сохраняемого растра значение «нет

данных»

Флаг

Задать

– активирует поле справа, позволяет переопределить значение «нет данных»

для выходного растра.

Группа

Выходной размер пикселя

– позволяет задать для сохраняемого растра другой

размер пикселя.

Флаг

Задать

– активирует поле справа, позволяет переопределить пространственное

разрешение пикселя для выходного растра.

Группа

Размер выходного изображения

– показывает размер выходного изображения в

пикселях.

Кнопка

Сохранить

– выполняет сохранение в файл и закрывает диалог.

Кнопка

Отмена

– закрывает диалог без сохранения в файл.

За сохранение созданных мозаичных покрытий отвечает диалог

Сохранить мозаику

(см.

«Сохранение результатов мозаики»

Сохранение одноканальных изображений с цветовой палитрой

Иногда, например, для использования в качестве иллюстрации в презентации или

подложки для ГИС проекта, необходимо сохранить одноканальный растр (NDVI, результат
классификации, ЦМР и т.д.) с цветовой палитрой, созданной либо в режиме градиентной

палитрой с помощью диалога

Настройки окна палитры

, либо в режиме индексированных

цветов с помощью инструментария

Показать легенду

. Программа позволяет сохранить такие

изображения в формат

Windows BITMAP

. Для сохранения изображений необходимо (Рис 48):

Рис 48.

Сохранение одноканального изображения с цветной палитрой в BMP формат с

разложением в RGB представление

В группе

Формат вывода

установить формат

Windows BMP

Установить в списке

Растры для сохранения

требуемый канал.

Включить флаг

Применить цветовую палитру

В случае необходимости включить флаги сохранения файлов внешней привязки.

Результатом выполнения операции будет растровый RGB файл (т.е. 3х канальный растр).

Одноканальные растры, цветовая палитра которых предварительно была создана в виде

индексированных цветов с помощью инструментария

Показать легенду

(и применена в

момент сохранения, т.е. нажата кнопка

на панели инструментария

Показать легенду

можно сохранить также как одноканальный растр в форматах вывода

GeoTIFF

Erdas

Imagine Images (.img)

с сохранением палитры внутри самого растра. В таком случае флаг

Применить цветовую палитру

ставить

не надо

(Рис 49):

Рис 49.

Сохранение одноканального изображения с цветной палитрой в форматы

GeoTIFF / Erdas Imagine Images

О том, как считывать сохраненную таким образом цветовую легенду одноканального

Создание контуров для тайлинга по векторному слою

При сохранении растров есть возможность разделения сохраняемого изображения на

отдельные тайлы. Один из способов разделения на тайлы – по полигональному векторному

слою (где границы полигонов – границы тайлов) с соответствующей атрибутивной

информацией. Это может быть удобно, например, при необходимости компоновки изображения

по разграфке и номенклатуре топографической карты.

Диалог для создания подобного векторного слоя вызывается с помощью команды

Инструменты



Создать контуры тайлов

главного меню программы (Рис 50).

Рис 50.

Диалог

Создание контуров тайлов

Выпадающий список

Векторный слой контуров

– задает векторный слой для создания в нем

векторных контуров. Выбираемый здесь вектор должен иметь атрибутивные поля для

записи «координат» тайлов – IND_X и IND_Y (тип данных – Integer).

Кнопка

Создать новый

– позволяет создать новый векторный слой, сразу со всеми

необходимыми полями. После создания такого слоя, он автоматически выбирается в

выпадающем списке

Векторный слой контуров

Флаг

Очищать перед добавлением

– при включении позволяет предварительно очистить

векторный слой от всех находящихся в нем объектов.

Группа с переключателем

Разбить по количеству тайлов

– при включении разбивает

выходной экстент на указанное в полях

Горизонтальное

Вертикальное

количество

столбцов (X) и рядов (Y) соответственно.

Группа с переключателем

Разбить по размеру тайлов

– при включении разбивает выходной

экстент на тайлы (полигоны) заданного размера. Размер задается в пикселях, ширина
столбцов задается в поле

Горизонтальный

, высота рядов – в поле

Вертикальный

группе

Сохранить остающиеся пиксели

можно выбрать, что делать с остаточными

неполными тайлами:



Сохранять их в отдельных «полных» тайлах, т.е. размер таких тайлов будет равен

всем остальным (

В отдельных тайлах



Присоединять их к соседним тайлам (

Добавить к последним тайлам

). В таком

случае размер последних тайлов будет больше заданного.



Сохранять их в отдельных неполных тайлах, в таком случае размер остаточных тайлов
будет определяться размером самого изображения (экстента) (

В отдельных

неполных тайлах

Группа

Перекрытие между тайлами в пикселях

– задает величину перекрытия между

соседними векторными полигонами. Перекрытие позволяет устранить промежутки

между тайлами при создании конечного выводимого растра, собранного из тайлов.

полях ввода

Горизонтальное

Вертикальное

указывается ширина перекрытия (в

пикселях) между столбцами и рядами соответственно. Перекрытие равно общему

перекрытию двух рядов или столбцов.

Полученный векторный слой используется при дальнейшем сохранении изображений с

разбиением на тайлы (растры/мозаики).

Сохранение рабочего проекта в файл

Для сохранения параметров рабочего проекта необходимо нажать кнопку

Сохранить

на

закладке

Установки проекта

диалога

Открыть

, указать путь к директории сохранения и имя

файла (Рис 51). В файле проекта хранится информация о картографической проекции,
пространственном разрешении, именах загруженных изображений и векторных слоев,

расположение и состав рабочих окон, в том числе настройки цветовой коррекции,

расположение и параметры

RGB

-слоев.

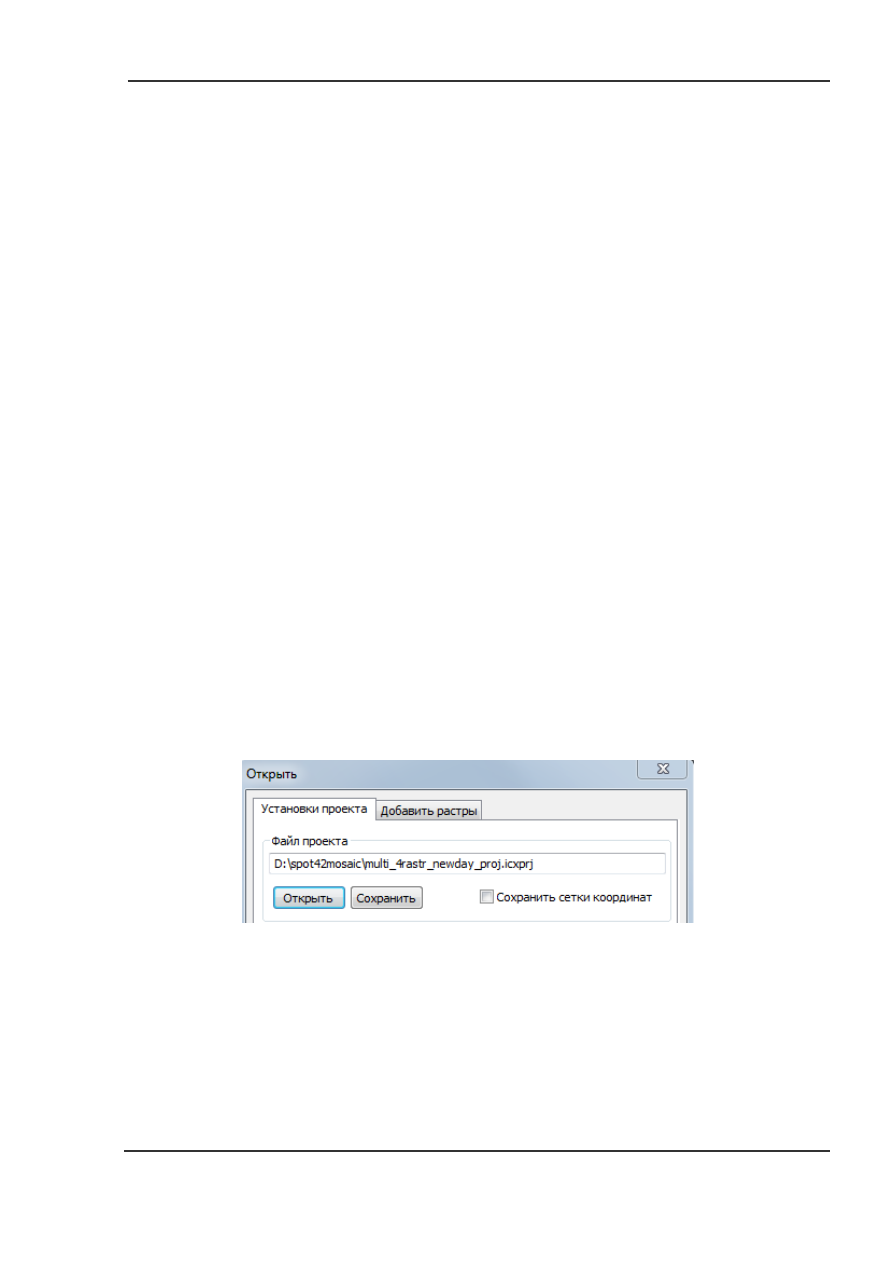

Рис 51.

Сохранение рабочего проекта через вкладку

Установки проекта

диалога

Открыть

Кроме того, опционально можно сохранить информацию об изменениях, внесенных в

привязку в виде Geogrid-файлов (сеток координат). Для этого необходимо включить флаг

Сохранить сетки координат

, при этом, в случае если по указанному адресу (местоположение

исходных растровых изображений загруженных в программу) будут обнаружены ранее

созданные Geogrid-файлы, они могут быть перезаписаны.

Загрузка ранее сохраненного рабочего проекта

Для загрузки ранее сохраненного рабочего проекта в программу необходимо нажать

кнопку

Открыть

на закладке

Установки проекта

диалога

Открыть

, выбрать требуемый файл

проекта, и в программу будут загружены все параметры и файлы, информация о которых была

сохранена.

В случае если при сохранении проекта сохранялись Geogrid-файлы, для подтверждения их

использования при открытии проекта необходимо убедиться, что включен флаг

ScanEx

Geogrid

группы

Использовать геопривязку из…

закладки

Добавить растры

диалога

Открыть

(Рис 52). В противном случае будет использована исходная привязка.

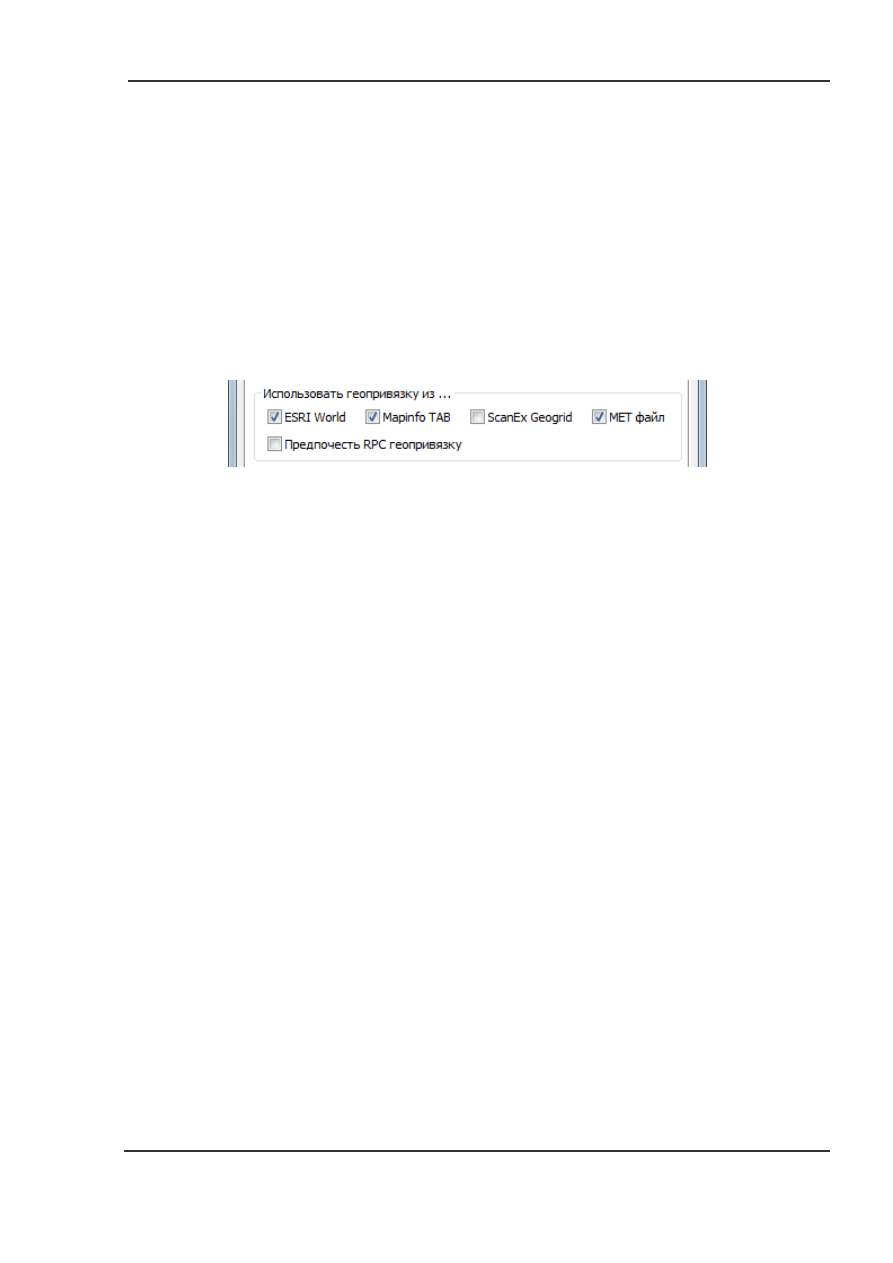

Рис 52.

Подключение файла привязки в процессе загрузки

растра с помощью диалога

Открыть

Закрытие загруженных данных

В программе реализовано два способа выгрузки загруженных данных: закрытие

отдельных растров и закрытие всех данных.

Для закрытия загруженных в программу каналов необходимо выполнить команду

Файл



Закрыть растры

главного меню программы, в результате появится диалог

Закрыть

растры

(Рис 53).

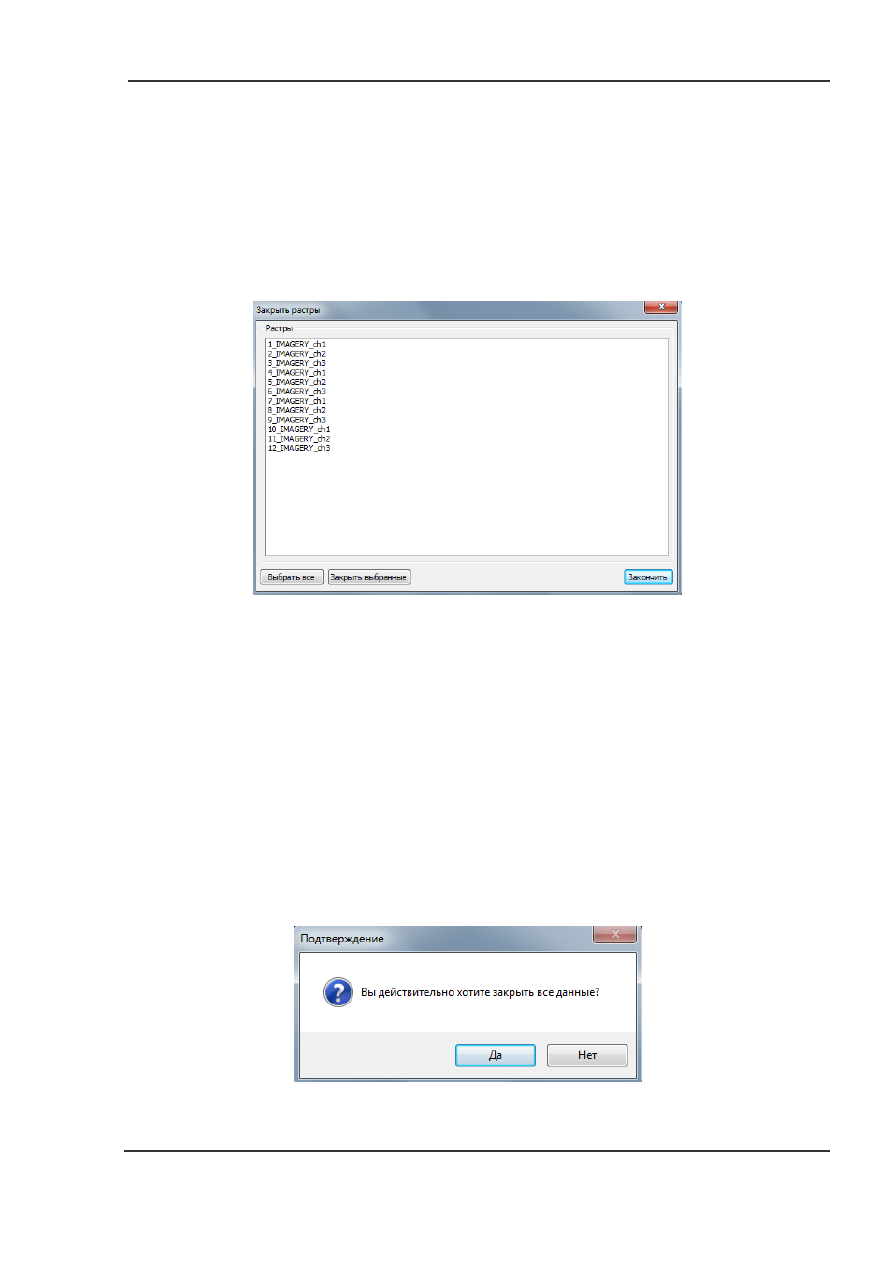

Рис 53.

Диалог

Закрыть растры

списке

Растры

– выбираются каналы, которые необходимо закрыть. Для выбора каналов

требуется указать их нажатием левой кнопки мыши.

Кнопка

Выбрать все

– выбирает все загруженные каналы.

Кнопка

Закрыть выбранные

– закрывает выбранные каналы.

Кнопка

Закончить

– закрывает диалог.

Для закрытия всех данных загруженных в систему: файла проекта, растров, векторных

данных, очистки списка опорных точек и т.д. необходимо выполнить команду

Файл



Закрыть все данные

главного меню программы, в результате появится диалог-

предупреждение для подтверждения закрытия всех данных (Рис 54).

Рис 54.

Диалог-подтверждение закрытия всех данных

ScanEx Image Processor v.5.0. Руководство - часть 7
