ScanEx Image Processor v.5.0. Руководство

группе

Растры

выводятся информация о внесенных в библиотеку данных.

В столбцах:



Файл

– абсолютный путь к подгруженному файлу.



Каналы

– количество каналов изображения.



Размер пикселя

– расчетное значение размера пикселя изображения.



Долгота/Широта

– координата центра изображения, в десятичных градусах WGS-84.

Кнопка

Добавить

– производит добавление данных в библиотеку.

Кнопка

Удалить

– удаляет выбранные записи из библиотеки.

Кнопка

Закрыть – закрывает диалог Управление библиотекой.

Загрузка данных из библиотеки

Для загрузки данных, внесенных в библиотеку, необходимо вызвать диалог

Геотрансформирование растров из библиотеки в экстент

(Рис 18)

командой главного

меню программы

Файл



Трансформировать растры библиотеки в экстент.

По умолчанию размер и состав покрытия снимков, загружаемых из библиотеки, ограничен

текущим размером рабочего пространства (прямоугольник, описывающий все загруженные в

программу растровые слои). В случае необходимости рабочую область (

Экстент

) можно

изменить до требуемого размера. Процедура изменения размера рабочей области описана в

разделе

«Инструментарий Экстент»

При выборе и загрузке нескольких изображений из библиотеки из них будет

сформировано единое покрытие.

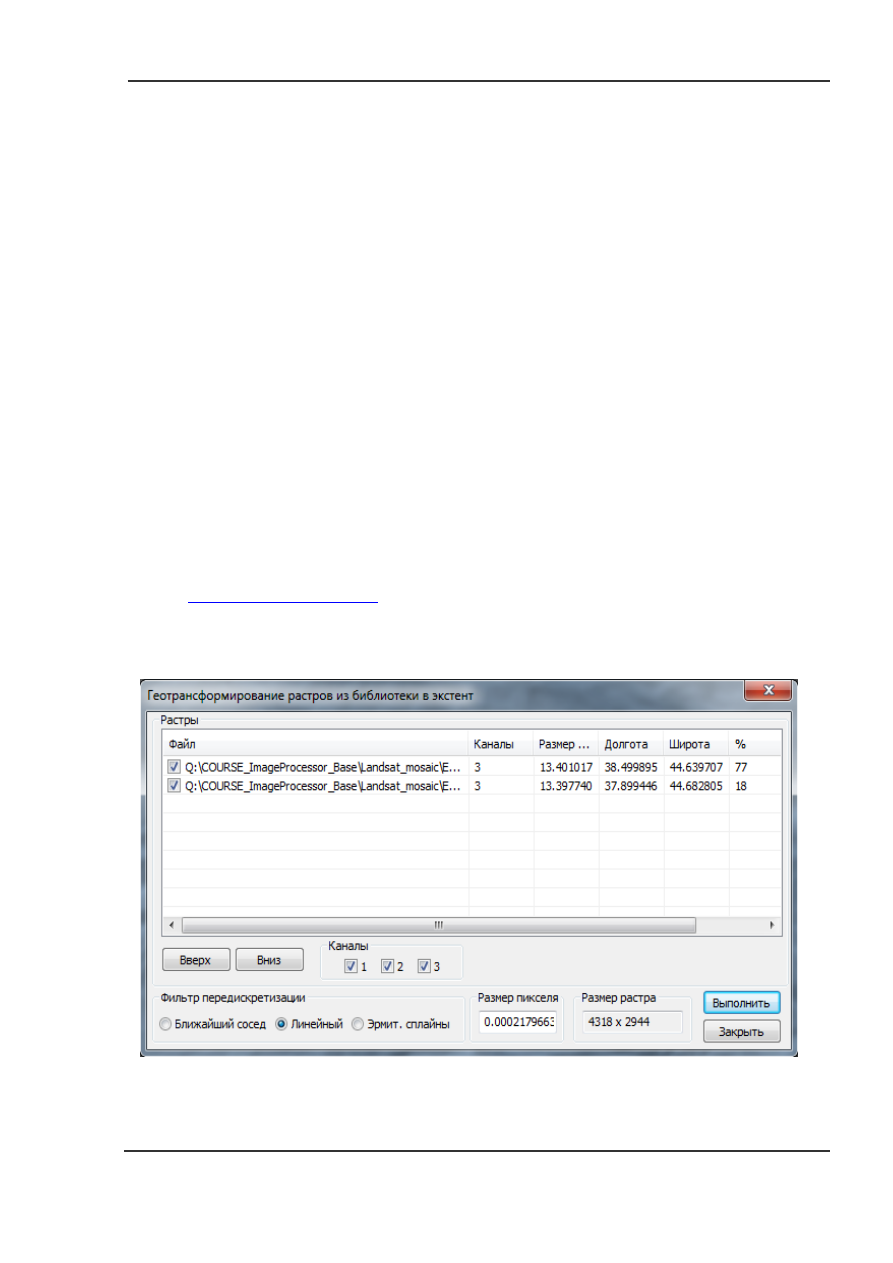

Рис 18.

Диалог

Геотрансформирование растров из библиотеки в экстент

группе

Растры

выводится список изображений из библиотеки, которые перекрываются с

заданной рабочей областью программы (

Экстент

столбцах



Файл

– абсолютный путь к подгруженному файлу.



Каналы

– количество каналов изображения.



Размер пикселя

– расчетное значение размера пикселя изображения.



Долгота/Широта

– координата центра изображения в десятичных градусах WGS-84.



– процент пересечения изображения рабочей областью.

Кнопками

Вверх/Вниз

– задается в каталоге записей приоритетность использования

выбранного изображения при формировании единого покрытия (в порядке сверху

вниз).

группе

Каналы

– выбирается количество каналов изображений, участвующих в

формировании покрытия.

Группа

Фильтр передискретизации

– задает сверточный фильтр, при помощи которого

будет производиться ресамплинг. Более подробно о ресамплинге рассказано в разделе

«Инструментарий Экстент»

поле

ввода

Размер пикселя

– задается размер пикселя выходного покрытия или

изображения в единицах измерения рабочей сессии программы.

поле

Размер растра

–

отображается размер пиксельной матрицы выходного покрытия.

Кнопка

Выполнить

– производит операцию формирования выходного покрытия из выбранных

данных в библиотеке. В результате загрузки будут созданы производные канал(ы) с

именем «

mosaic_ch№

».

Кнопка

Закрыть

– закрывает диалог.

Пакетная загрузка цифровых моделей рельефа (GTOPO-30, SRTM,

GDEM, AW3D30)

При ортотрансформировании для обеспечения требуемой точности обычно необходимо

использовать цифровые модели рельефа. Данные

GTOPO-30 (SRTM-30)

SRTM 3 Arc sec,

SRTM 1 Arc sec, SRTM SAR-X, GDEM, AW3D-30 DSM

– это свободно распространяемые

цифровые модели рельефа, которые можно использовать при ортотрансформировании данных

среднего и высокого пространственного разрешения. Все цифровые модели нарезаны на

прямоугольные фрагменты, для получения же единого покрытия на требуемую территорию

фрагменты модели необходимо сшить.

Модель

GTOPO-30

построена по изолиниям рельефа, полученным с карт различного

масштаба. Ее современная модификация

SRTM-30

является квинтэссенцией моделей

GTOPO-

SRTM

Модель

SRTM 3 и 1 Arc sec

построена благодаря интерферометрической обработке

данных сенсора

SIR-C

, и имеет ошибки, являющиеся результатом низкой когерентности на

некоторых участках земной поверхности (например, в горных районах, в местах переотражения

сигнала или находящихся в радиотени). Такие участки представлены на модели значением

Nodata

(нет данных). Для дальнейшего использования при ортотрансформировании такие

участки необходимо скорректировать. Дополнительную информацию о данных этой модели

можно получить по адресу

http://www2.jpl.nasa.gov/srtm/

Модель

GDEM V1

построена в результате стереообработки оптических данных сенсора

Aster

со спутника

Terra

. Модель имеет сильные артефакты изображения (границы облачности,

поверхность водных объектов, границы снимков и т.д.).

Модель

GDEM V2

представляет собой результат исправления ряда ошибок в модели

GDEM V1

. Несмотря на исправления, модель все еще имеет весьма значительные артефакты

изображения. Информацию о данных моделей

GDEM

можно получить по адресу

http://asterweb.jpl.nasa.gov/gdem.asp

Модель

SRTM SAR-X

построена в результате интерферометрической обработки данных с

сенсора

SAR-X

. Данный сенсор был установлен на том же шаттле, что и

SIR-C

(данные

SRTM-

SIR-C

). Итоговое покрытие не непрерывное, а имеет регулярные обширные пропуски. Модель

имеет ошибки и артефакты, особенно в горных районах.

Модель

AW3D

(ALOS World 3D Topographic Data)

— новый продукт, полученный в

конце 2015 – начале 2016 года в результате обработки данных, полученных со спутника

ALOS

. Модель имеет несколько модификаций, одна из которых распространяется

свободно

AW3D-30. AW3D-30

пересчитана из коммерческой модели

AW3D DSM,

имеющей

размер ячейки в 5 метров, в модель с размером ячейки 30 метров двумя статистическими
методами: на основе расчета средних (AVE - Average) и медианы (MED - median). В программе

реализована возможность использования обоих вариантов с названиями

ALOS AVE

ALOS

MED

соответственно.

Для удобства работы с описанными выше цифровыми моделями рельефа в программе

реализована возможность пакетной загрузки, коррекции и сшивки фрагментов на требуемые

территории.

Для загрузки этих данных используется диалог

Загрузка рельефа

(Рис 19), для вызова

которого необходимо выполнить команду

Рельеф



Загрузка SRTM и GTOPO30

главного

меню программы.

Для активации меню необходимо предварительно загрузить растровый или

векторный слой, или же задать размер рабочей области, в пределах которой будут сшиваться

данные рельефа.

Об определении размера рабочей области написано в разделе

«Инструментарий Экстент»

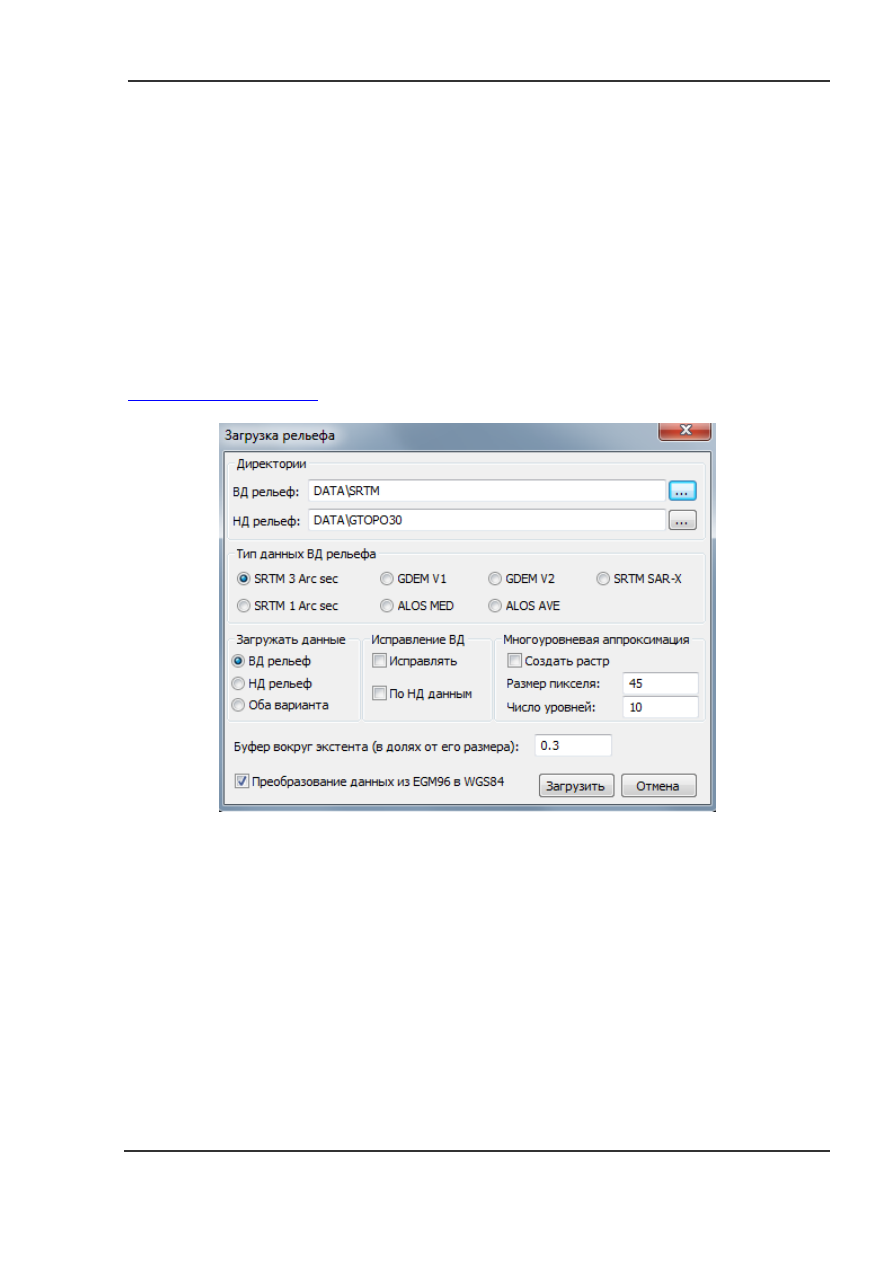

Рис 19.

Диалог

Загрузка рельефа

Группа

Директории

– задает местоположение исходных данных моделей:

Поле

ВД рельеф

– задает путь до файлов высокодетального рельефа. Возможна загрузка

одного из 4-х типов высокодетального рельефа (выбор типа осуществляется ниже).

Все файлы одного типа рельефа должны лежать в своей директории.

Поле

НД рельеф

– задает путь до файлов низкодетального рельефа

GTOPO-30 (SRTM-

30)

Группа с переключателями

Тип данных ВД рельефа

– предназначена для указания типа

данных рельефа, путь к которым задан в поле

ВД рельеф

Переключатель

SRTM 3 Arc sec

– используется для загрузки данных

SRTM SIR-C

разрешением 90 м.

Переключатель

GDEM V1

– используется для загрузки данных Aster GDEM первой версии.

Переключатель

GDEM V2

– используется для загрузки данных Aster GDEM второй версии.

Переключатель

SRTM SAR-X

– используется для загрузки данных SRTM с радара SAR-X

разрешением 30 м.

Переключатель

SRTM 1 Arc sec

– используется для загрузки данных

SRTM SIR-C

разрешением 30 м.

Переключатель

ALOS MED

– используется для загрузки данных

AW3D30 DSM,

полученных

с использованием статистического метода медиана (MED - median).

Переключатель

ALOS AVE

– используется для загрузки данных

AW3D30 DSM,

полученных

с использованием статистического метода расчета средних значений (AVE - Average).

Группа

Загружать данные

– задает тип подгружаемых данных.

Переключатель

ВД рельеф

– модель, указанная в группе

Тип данных ВД рельефа

Переключатель

НД рельеф – модель

GTOPO-30 (SRTM-30).

Переключатель

Оба варианта

– обе модели.

Группа

Исправление ВД

– отвечает за интерполяцию ошибок высокодетальных моделей.

Флаг

Исправлять

– подтверждает необходимость выполнения исправления.

Флаг

По НД данным

– для исправления ошибок будут использованы данные модели

GTOPO-30 (SRTM-30)

Группа

Многоуровневая аппроксимация

– отвечает за параметры интерполяции ЦМР

методом многоуровневых кубических сплайнов. Более подробно о многоуровневых

кубических сплайнах написано в разделе

«Локальное трансформирование»

Флаг

Создать растр

– включает использование метода многоуровневых кубических

сплайнов.

Поле ввода

Размер пикселя

– задает размер пикселя при интерполяции (в единицах

измерения проекции).

Поле ввода

Число уровней

– задает количество уровней используемых при интерполяции.

Поле ввода

Буфер вокруг экстента (в долях от его размера):

– определяет насколько

загружаемая ЦМР будет превышать размер экстента (в долях).

Флаг

Преобразование данных из EGM96 в WGS84

- включает пересчет высотных данных,

измеренных относительно геоида EGM96, в высоты относительно эллипсоида WGS84.

Пересчет нужен для данных типов

SRTM 3 Arc sec

GDEM V1/V2

ALOS MED/AVE

для которых вертикальный датум определяется в высотах

EGM96

. При загрузке же

данных

SRTM SAR-X

этот флаг следует отключить.

Кнопка

Загрузить

– выполняет загрузку модели.

Кнопка

Отмена

– закрывает диалог.

Для обеспечения возможности пакетной загрузки данных рельефа, они должны быть

представлены в следующем виде:



Данные

GTOPO-30

(SRTM-30)

Модель

доступна

по

адресу

http://dds.cr.usgs.gov/srtm/version2_1/SRTM30/

, для ее использования необходимо

скачать файлы

*.DEM.zip

*.HDR.zip

*.DMW.zip

на требуемую территорию и

распаковать в папку на локальный или сетевой диск.



Данные

SRTM 3 Arc sec

. Версия данных должна быть 2.1, данные представлены в виде

заархивированных тайлов 1°х1° в формате *.hgt (YYYNNNN.SRTMGL1.hgt.zip). Данные
доступны по адресу

http://dds.cr.usgs.gov/srtm/version2_1/SRTM3/

. Т.е. для работы

необходимо скачать файлы с расширением

*.SRTMGL1.hgt.zip

и, не распаковывая,

поместить их в папку на локальном или сетевом диске.



Данные

SRTM 1 Arc sec

. Версия данных должна быть 2.1, данные представлены в виде

заархивированных тайлов 1°х1° в формате *.hgt (YYYNNNN.hgt.zip). Данные доступны по
адресу

http://earthexplorer.usgs.gov/

. Т.е. для работы необходимо скачать файлы с

расширением

*.hgt.zip

и, не распаковывая, поместить их в папку на локальном или

сетевом диске.



Данные

GDEM V1/V2

. Данные должны быть представлены в виде заархивированных

тайлов 1°х1°, либо в виде разархивированных Tiff-файлов (V1 - ASTGTM_YYYNNNN.zip /
ASTGTM_YYYNNNN.tif, V2 - ASTGTM2_YYYNNNN.zip / ASTGTM2_YYYNNNN.tif). Данные

GDEM

можно получить через ресурсы

NASA Reverb

LP DAAC Global Data Explorer

J-spacesystems Aster GDEM



Данные

SRTM SAR-X

. Данные поставляются в виде блоков 10° х 10°. Данные должны

быть разархивированы (т.е. пути к тайлам должны иметь вид типа
SARX/XXXXYYY/DEM/*.dt2, директория с данными в данном случае будет «SARX»). Так
как покрытие не непрерывное, то при попытке загрузки несуществующих тайлов будет
выдаваться

сообщение

об

ошибке.

Получить

данные

можно

здесь:

http://eoweb.dlr.de:8080/index.html



Данные

AW3D-30 DSM (ALOS MED/AVE)

. Данные представлены в виде

заархивированных

тайлов

5°х5°

формате

*.tar.gz

по

адресу

http://www.eorc.jaxa.jp/ALOS/en/aw3d30/

Для

работы

необходимо

распаковать

скачанные  архивы  в  папку  на  локальном  или  сетевом  диске  и  задать  к  ней  путь  в
программе (т.е. пути к тайлам должны иметь вид типа  AW3D30/ YYYNNNN_ YYYNNNN /
AVERAGE  /  YYYNNNN_AVE_DSM.tiff,  но  в  программе  необходимо  указывать  путь  до
директории «AW3D30»).

В случае если данные лежат на сетевом диске, перед загрузкой данных в программу

необходимо убедиться, что данный сетевой ресурс доступен.

Загрузка спектральных каналов и получение тематических

продуктов по данным MODIS

Программа поддерживает обработку данных спектрорадиометра

MODIS

, установленного

на спутниках

TERRA

AQUA

. Для обработки можно использовать калиброванные данные

уровня

LEVEL-1B

Кроме того, программа позволяет получать по спектральным каналам прибора пять

тематических продуктов, описанных в

Algorithm Theoretical Basis Document (ATBD)



Детектирование пожаров по алгоритму

ATBD-MOD-14



Детектирование облачности по алгоритму

ATBD-MOD-06



Расчет температуры земной поверхности по алгоритму

ATBD-MOD-11



Детектирование снежного / ледового покрова по алгоритму

ATBD-MOD-10



Расчет индексов вегетации по

ATBD-MOD-13

Тематические продукты представляются в виде растровых масок (растровые слои,

яркости пикселей которых представлены рассчитанными по одному из алгоритмов значениями),

получаемых из данных различного пространственного разрешения:

Данные пространственного разрешения

250 м / пиксель



маска

NDVI

– расчет индекса вегетации, описанный в

ATBD-MOD-13

Данные пространственного разрешения

500 м / пиксель



маска

NDVI

– расчет индекса вегетации, описанный в

ATBD-MOD-13



маска

EVI

– расчет индекса вегетации, описанный в

ATBD-MOD-13

Данные пространственного разрешения

1000 м / пиксель



маска

NDVI

– расчет индекса вегетации, описанный в

ATBD-MOD-13



маска

EVI

– расчет индекса вегетации, описанный в

ATBD-MOD-13



маска

Clouds

– детектирование облачности по алгоритму

BT11 – BT3.7 Test (Bit 19)

из

ATBD-MOD-06



маска

Full Clouds

– детектирование облачности по алгоритму из

ATBD-MOD-06



маска

Fires

– детектирование пожаров по алгоритму

ATBD-MOD-14



маска

Land.Snow

– детектирование снежного / ледового покрова для суши по

алгоритму

ATBD-MOD-10



маска

Sea.Ice

– детектирование снежного / ледового покрова для акваторий по

алгоритму

ATBD-MOD-10



маска

LST

– расчет температуры земной поверхности по алгоритму

ATBD-MOD-11

Расчет масок производится в момент загрузки данных в программу. Для каждого из

тематических продуктов, в программе можно настроить параметры расчета. О настройках

параметров расчета рассказано в главе

«Настройка параметров расчета масок для данных

MODIS»

данного руководства.

При загрузке спектральных каналов проводится радиометрическая калибровка, изменить

параметры которой можно в диалоговом окне

Параметры обработки данных

MODIS

(Рис

20),

вызываемом командой

Настройки



Маски MODIS



Общие параметры

Вкладка

Тип данных в

каналах

–

позволяет

настроить

режим

радиометрической

калибровки

при

загрузке растров:

Переключатель

Исходные

значения

–

выключает

пересчет

яркостей

физические

величины (мощность излучения), яркости будут загружены так, как они хранятся в

исходном формате (в виде безразмерных целых значений Digital Numbers).

Переключатель

2. Излучение на сенсоре

– включает пересчет исходных яркостей (Digital

Numbers) в мощность излучения (Spectral Radiance w/m

/sr/µm), действие доступно

для всех каналов.

Переключатель

3. Отраженное излучение

– включает пересчет исходных яркостей

(Digital Numbers) в отражательную способность - отношение потока излучения от

земной поверхности к потоку излучения солнца (Reflectance). Поскольку пересчет

возможен только для видимой части спектра (каналы с 1 по 7), при включении данной

опции остальные каналы (8 – 36) будут пересчитаны в

Излучение на сенсоре

Кнопка

Отмена

– отменяет выбор и закрывает диалог.

Кнопка

Задать

– подтверждает выбор и закрывает диалог.

Для загрузки каналов и расчета масок необходимо выполнить следующие действия:

Создать новый рабочий проект.

Выбрать требуемый набор данных. Поскольку данные спектрорадиометра

MODIS

различным пространственным разрешением хранятся в разных файлах, для обеспечения

одновременной загрузки всего набора каналов необходимо в качестве открываемого

файла указывать файл с именем

MOD03.*.HDF

. В результате в списке

Выбрать

каналы

диалога

Открыть

будет выведен список всех доступных для выбранного

набора данных каналов и тематических масок (Рис 21).

Рис 20.

Диалог

Параметры обработки данных MODIS



[+]

modis_1km

–

спектральные

каналы

пространственным

разрешением 1 км.



[+]

modis_masks_1km

–

тематические

продукты,

получаемые по каналам с
пространственным

разрешением 1 км.



[+]

modis_hkm

–

спектральные

каналы

пространственным

разрешением 500 м.



modis_masks_hkm

–

тематические

продукты,

получаемые по каналам с

пространственным

разрешением 500 м.



[+]

modis_qkm

–

спектральные

каналы

пространственным

разрешением 250 м.



modis_masks_qkm

–

тематические

продукты,

получаемые по каналам с

пространственным

разрешением 250 м.

Список доступных каналов

масок

отображается

при

раскрытии пункта иерархии (Рис

22).

Выбрать из появившегося

списка требуемые маски и

нажать кнопку

Загрузить

диалога

Открыть

Подробнее о настройках

параметров загрузки масок MODIS
рассказано в

Приложении 2

Рис 21.

Диалог

Открыть

при загрузке данных

MODIS

Рис 22.

Выбор требуемых спектральных каналов и

тематических масок.

Рабочие окна, отображение растров и работа с гистограммой

Рабочие окна служат для отображения загруженных в программу растровых каналов и

векторных слоев. Существует два типа рабочих окон:



окна для отображения растров в режиме RGB и Grey;



окна для отображения растров в режиме градиентной палитры (только один

канал).

Отображение растров в режиме RGB и Grey

Для создания нового рабочего окна RGB необходимо выполнить команду

Окно



Новое

окно RGB

главного меню, в результате будет открыто новое рабочее окно.

Если команда

выполнена, когда в программе уже открыто одно или несколько рабочих окон, будет создано

новое окно и в него автоматически будут загружен первый по счету растровый канал.

За настройку параметров отображения в режимах

RGB

Grey

отвечает диалог

Настройка отображения

Диалог

Настройка отображения

вызывается командой

Отображение



Настройка

отображения

главного меню или быстрой кнопкой

панели инструментов. Диалог состоит

из трех закладок –

Настройка цвета

Настройка слоев

Статистики классов.

На закладке

Настройка цвета

настраивается отображение растровых каналов каждого

из загруженных в программу слоев (Рис 23):
В

группе

Растры

– задаются каналы, отображаемые в

слотах

RGB

Выпадающий список

Красный

– задает отображение выбранного канала в красном слоте.

Выпадающий список

Зеленый

– задает отображение выбранного канала в зеленом слоте.

Выпадающий список

Синий

– задает отображение выбранного канала в голубом слоте.

Для создания

Grеy

-представления (оттенки серого) необходимо либо интерактивно

установить один и тот же канал во все слоты, либо указать нужный канал в

Красном

слоте

нажать на кнопку

Моно

Группа

Гамма

– задает гамма-коррекцию. Движком регулируется величина гамма-коррекции.

Флаг

Для всех

– при включении распространяет изменения гамма-коррекции на все три

слота RGB, в выключенном состоянии действие распространяется только на

выделенный слот. В поле справа можно задать значение вручную (

для подтверждения

заданного значения необходимо нажать кнопку

Применить

, расположенную под

группой

Цвет

группах

Цвет

Диапазон

– вертикальными и горизонтальными движками регулируется

яркость и контраст выделенного слота. В полях снизу и справа от движков можно задать

значения вручную (

для подтверждения заданного значения необходимо нажать кнопку

Применить

, расположенную под группой

Цвет

Кнопка

Применить

– подтверждает использование значений, заданных в полях групп

Гамма

Цвет

Диапазон

Группа

опций

Границы

гистограммы

используется

для

масштабирования

графика гистограммы. Для ее

активации используется флаг

Ограничить

для

выпадающем списке можно
выбрать

одну

из

предустановленных

схем

установки

пороговых

значений, при этом сами

пороговые значения будут

отражены в полях

Мин

Макс

соответственно.

случае

необходимости,

пороговые значения можно

установить вручную, для

этого необходимо выбрать в

выпадающем списке схему

Задать

установить

необходимые значения в

полях.

При использовании

данной опции изменяется
только график отображения

гистограммы,

исходные

значения

яркостей

изображения не изменяются.

Группа

Растяжение гистограмм

– отвечает за автоматическую настройку яркости и

контраста.

Кнопка

Нет

– отменяет преобразование яркости и контрастности.

Кнопка

Линейное

– выполняет линейное преобразование контраста, в поле напротив

наборным счетчиком указывается коэффициент линейного преобразования диапазона
гистограммы.

Кнопка

Ст. откл.

– преобразование контраста по статистике изображения. Выполняет

нормализацию, в поле напротив наборным счетчиком указывается число

используемых стандартных отклонений при расчете нормализации.

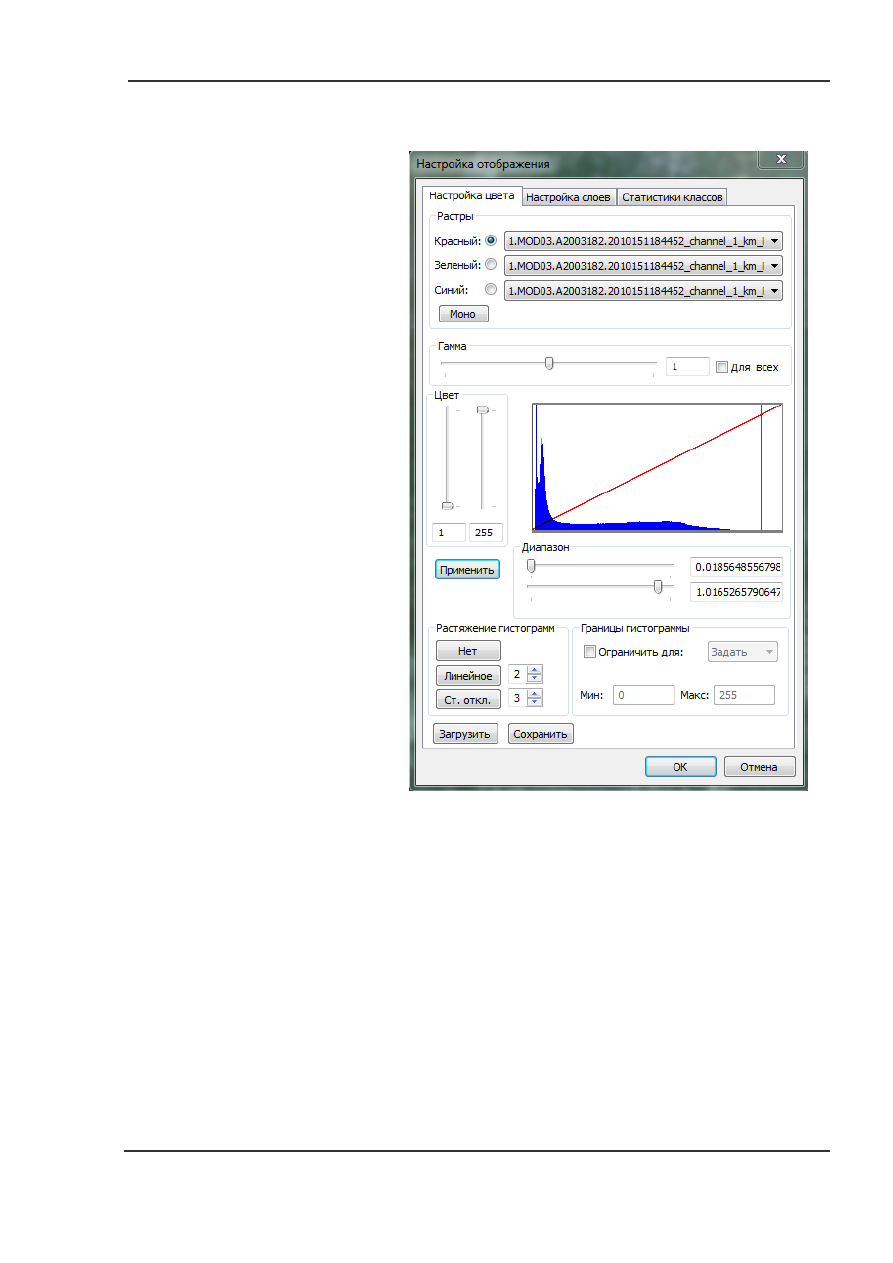

Рис 23.

Закладка

Настройка цвета

диалога

Настройка отображения

Кнопка

Сохранить

– сохраняет настроенные параметры визуализации изображения в формате

файлов свойств цвета

с расширением

*.dat

Кнопка

Загрузить

– позволяет загрузить файл с расширением

*.dat

, содержащий

заданные

параметры визуализации изображения.

Кроме закладки

Настройка цвета

диалога

Настройка отображения

, для отображения

каналов в активном рабочем окне можно воспользоваться командами, расположенными в

пункте

Отображение

главного меню (см. пункт

«Листинг каналов»

На закладке

Настройка слоев

расположены элементы управления слоями,

отображаемыми в текущем рабочем окне (Рис 24).

Группа

Растровые цветовые слои

–

служит

для

управления

созданными слоями: в списке

группы

отображаются

загруженные в текущее рабочее

окно слои.

Кнопка

Обновить

– выполняет

перерисовку рабочего окна.

Кнопка

К слою(ям)

- перемещает

фокус к выделенному слою и

задает масштаб отображения,

при котором отображается

весь слой в видимой части

рабочего окна.

Кнопка

Удалить

–

удаляет

выделенный слой из рабочего

окна.

Кнопка

Вверх

– перемещает

выделенный слой выше.

Кнопка

Вниз

–

перемещает

выделенный слой ниже.

группе

Свойства выбранного слоя

– устанавливаются параметры

выделенного слоя.

Кнопка

Видимость

–

включает/выключает

видимость выделенного слоя.

Флаг

Не показывать значение

– включает возможность задать невидимым значение

яркости выделенного слоя, установленное в поле ввода напротив опции.

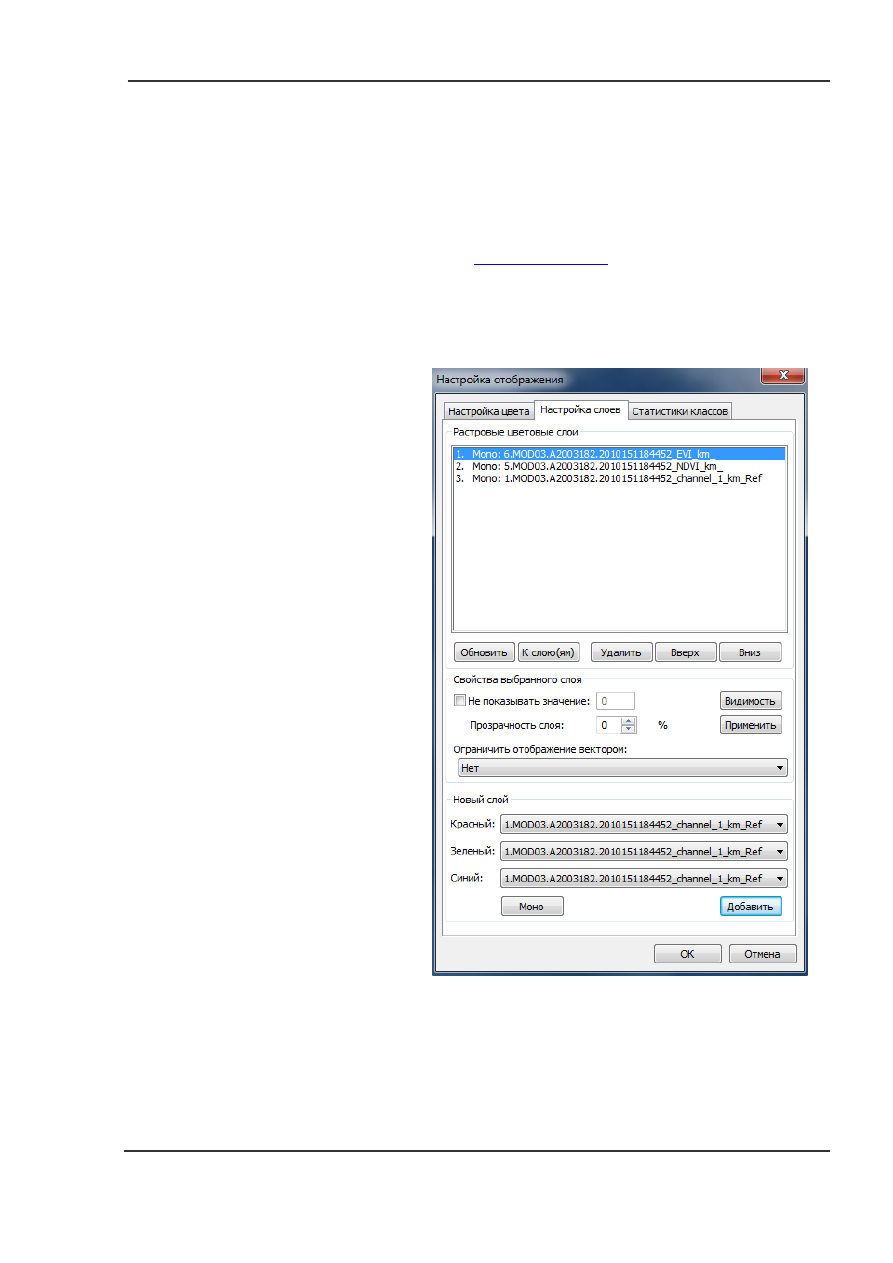

Рис 24.

Закладка

Настройка слоев

диалога

Настройка отображения

поле

Прозрачность слоя

– задается прозрачность выделенного слоя в процентах, с

помощью наборного счетчика или интерактивным внесением числового значения.

Кнопка

Применить

подтверждает использование значений, заданных в полях

Прозрачность слоя

Не показывать значение

и действие списка

Ограничить

отображение вектором.

выпадающем списке

Ограничить отображение вектором

– задается область

видимости выделенного слоя: всей площади слоя через закладку

Нет

, определенной

площади слоя через загруженный векторный слой или закладку

Выбранный регион

(После выбора соответствующей закладки необходимо нажать на кнопку

Применить

Группа

Новый слой

– служит для добавления нового слоя:

Поля

Красный

Зеленый

Синий

– задают требуемые каналы в слоты нового слоя.

Кнопка

Моно

–

используется в случае

необходимости создать

Grey

слой.

Кнопка

Добавить

–

добавляет новый слой

поверх всех слоев в

текущем рабочем окне.

Закладка

Статистики

классов

предоставляет

возможность

просмотра

анализа

статистических

характеристик растрового слоя,

являющегося

результатом

тематической

классификации

(Рис 25).

Данный

инструмент

позволяет

сравнивать

одновременно

до

трех

тематических

классов.

качестве

меры

сравнения

используются

локальные

гистограммы

тематических

классов

статистические

характеристики

спектральных

каналов,

формирующих

эти

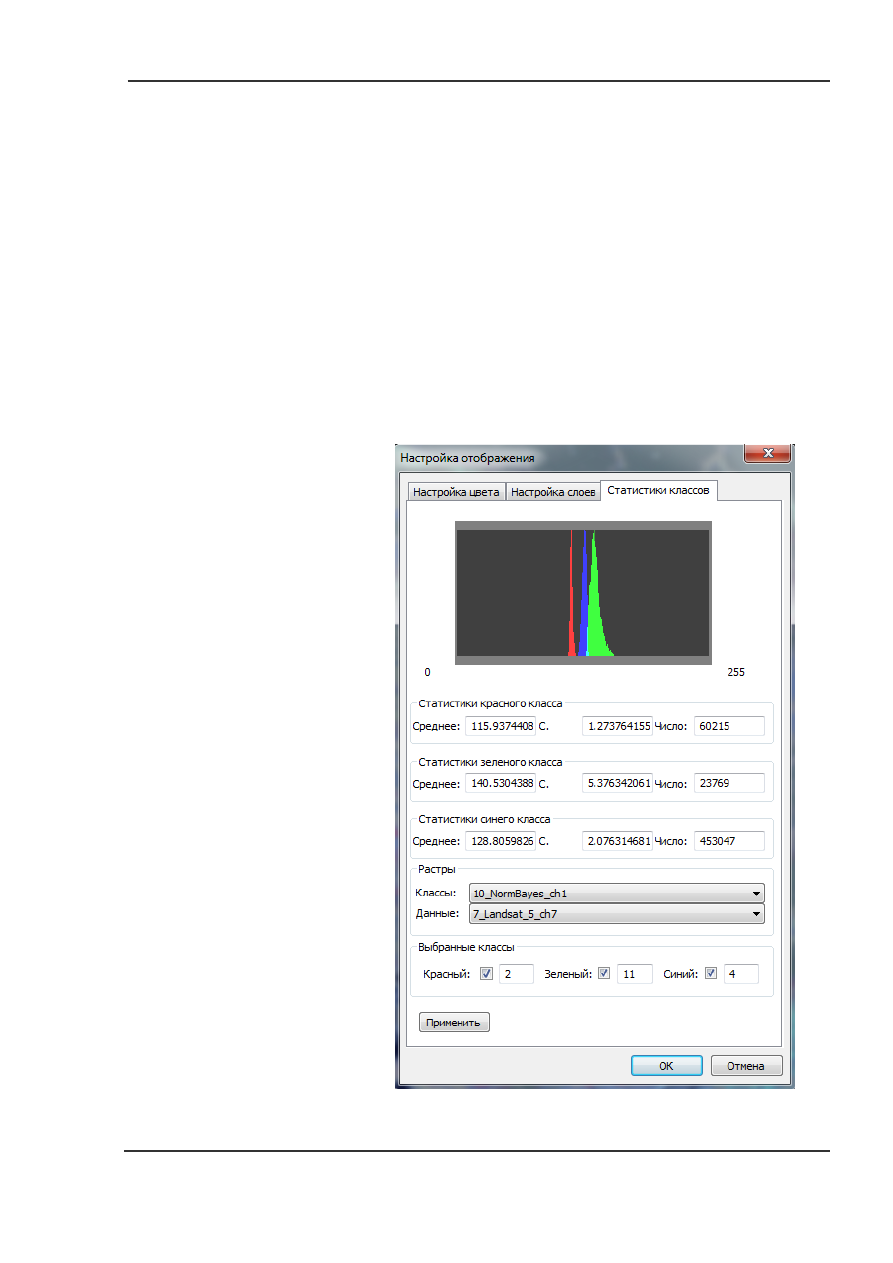

Рис 25.

Закладка

Статистики классов

классы. Данный инструмент может помочь в принятии правильного решения на этапе

постобработки результатов классификации (например, при объединении тематических классов).

В верхней части диалога расположен графический элемент управления, в котором красным,

зеленым и синим цветами отображаются гистограммы выбранных тематических классов.

группах

Статистики красного класса

Статистики зеленого класса

Статистики синего

класса

– выводятся статистические характеристики для выбранных тематических

классов. Для каждого тематического класса можно посмотреть следующие показатели:

поле

Среднее

– среднее значение яркости пикселей выбранного спектрального канала,

формирующего заданный тематический класс.

поле

С. откл.

– стандартное отклонение значений яркости пикселей выбранного

спектрального канала, формирующего заданный тематический класс.

поле

Число

– количество пикселей, формирующих заданный тематический класс.

группе

Растры

– задаются растровые слои, участвующие в обработке.

выпадающем списке

Классы

– выбирается результат классификации изображения.

выпадающем списке

Данные

– выбирается канал изображения, по которому будут

рассчитываться статистические характеристики.

группе

Выбранные классы

–

задаются номера сравниваемых тематических классов.

Флаг

поле ввода

Красный

– используются для выбора тематического класса, гистограмма

которого будет отображаться красным цветом, а статистические характеристики будут

показаны в группе

Статистики красного класса

Флаг и поле

ввода

Зеленый

– используются для выбора тематического класса, гистограмма

которого будет отображаться красным цветом, а статистические характеристики будут

показаны в группе

Статистики зеленого класса

Флаг и поле

ввода

Синий

– используются для выбора тематического класса, гистограмма

которого будет отображаться красным цветом, а статистические характеристики будут
показаны в группе

Статистики синего класса

Кнопка

Применить

–

подтверждает заданные значения опций в группах

Растры

Выбранные классы.

Отображение растров в режиме градиентной палитры

Градиентная палитра может быть использована для визуализации тематических

продуктов (например,

NDVI

EVI

и др.), а также для визуализации

ЦМР

В данном режиме

можно отображать растровые слои как с целочисленными, так и с вещественными значениями

яркости пикселей.

Отображение растров в таком режиме производится в обычном RGB-окне. Для

отображения растра в режиме градиентной палитры необходимо выполнить команду

Отображение



Настройки окна палитры

главного меню или нажать быструю кнопку

панели инструментов (

RGB-окно

должно быть открыто). В результате будет загружен диалог

создания и настройки палитры

Создание градиентной палитры

(Рис 26).

Рис 26.

Диалог

Создание градиентной палитры

Появившийся диалог

Создание градиентной палитры

состоит из 2-х верхних вкладок

–

Палитра

Узлы

, и 2-х нижних вкладок –

Настройки

Цвета

Вкладка

Палитра

– отображает гистограмму выбранного растра (выбор растра осуществляется

через

выпадающий список

Выберите растр

в нижней вкладке

Настройки

) и саму

шкалу градиентной палитры с ее узлами (узлы – цветовые затравки, отображаются

цветными треугольниками). Здесь же можно задать и отредактировать сами узлы.

Вкладка

Узлы

– в ней отображается список узлов градиентной палитры в табличной форме

(Рис 27):



Поле

Значение

- значение яркости для каждого узла (в единицах яркости, считанных с

растра),



Поле

Процент

– относительное значение яркости,



Поле

Исходный

– заданные вручную или автоматом цвета узлов,



Поле

Преобразованный

– служит для отображения результирующего цвета узла, в

случае если исходные цвета подвергались преобразованию (преобразование в полутона,
использование гамма-коррекции, редактирование яркости / контрастности).

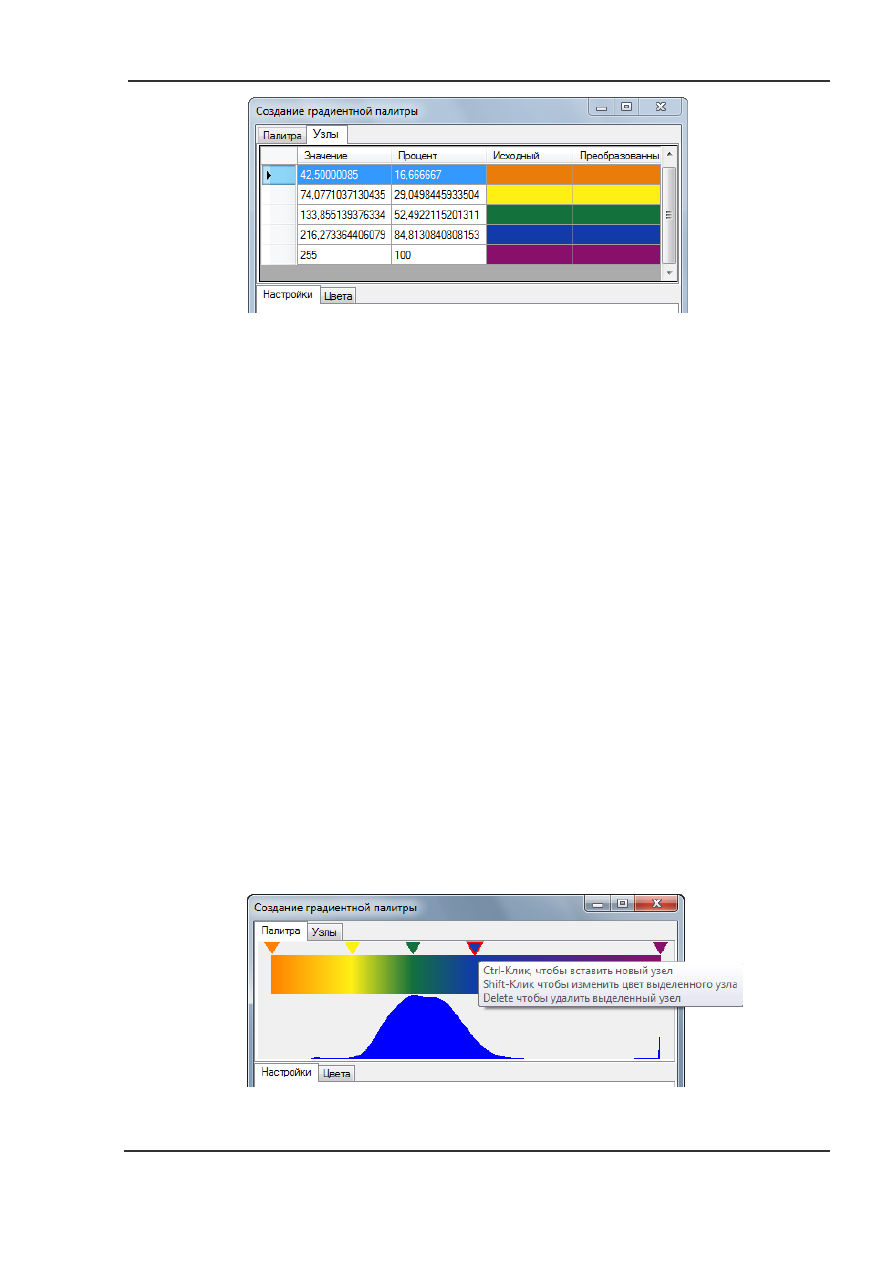

Рис 27.

Вкладка

Узлы

диалога

Создание градиентной палитры

Возможно задание новых

Значений

на вкладке

Узлы,

для этого необходимо: левым кликом

мыши выбрать нужное поле и вписать новые значения. Но важно соблюдать

требование, чтобы вписываемое значение не было ниже значения, указанного в верней

строке и выше, чем указано в нижней строке. Если требование не выполняется –

программа автоматически возвращает исходное значение.

Возможна ручная установка новой цветовой

затравки

во вкладке

Палитра

. Для этого

необходимо навести курсор мыши на верхнюю кромку полосы с градиентной заливкой и,

зажав на клавиатуре клавишу

CTRL

, кликнуть левой клавишей мыши в требуемом

месте. Для изменения цвета

затравки

необходимо зажав на клавиатуре клавишу

Shift

кликнуть по затравке левой клавишей мыши (либо просто кликнуть правой клавишей

мыши по нужной затравке). Появится диалог

Цвет

, в котором можно переопределить

цвет затравки. Также цвет затравки можно отредактировать через вкладку

Узлы

(кликнув левой клавиши мыши в столбце

Исходный

). Изменить положение цветовой

затравки можно путем ее перемещения мышью во вкладке

Палитра

или при

редактировании ее значения во вкладке

Узлы

. Для удаления цветовой

затравки

необходимо выделить требуемую

затравку

(треугольник будет обведен красным) и

нажать клавишу

Delete

на клавиатуре.

Подсказка с указанными сочетаниями клавиш всплывает при наведении указателя мыши на

шкалу палитры (Рис 28).

Рис 28.

Вкладка

Палитра

диалога

Создание градиентной палитры

ScanEx Image Processor v.5.0. Руководство - часть 5
