ScanEx Image Processor v.5.0. Руководство

стандартных отклонений при расчете нормализации (поканально для каждого

растра).

Переключатель с полями

Задать Мин/Макс

– выполняется преобразование контраста

всех изображений, основываясь на выставленном вручную диапазоне

отображения.

Группа

Использовать геопривязку из …

– указывает на необходимость считывания

информации о системе координат и пространственном разрешении загружаемого

файла из дополнительных файлов.

Флаг

ESRI World

– разрешает считывание информации из файла, принятого в системе

ESRI ArcInfo / ArcView

Флаг

MapInfo TAB

– разрешает считывание информации из файла, принятого в

системе

MapInfo

Флаг

ScanEx Geogrid

– разрешает считывание информации из файла в формате

Geogrid

принятом в компании

ScanEx

для записи информации о координатах

пикселей.

Флаг

MET файл

– разрешает считывание информации из метафайла, сформированного

программой Image Processor различных версий в формате

MET

Флаг

Предпочесть RPC

– включает режим, при котором информация о привязке будет

получена на основании RPC файла (коэффициентов RFM модели).

Флаг

Не строить пирамиды

– позволяет загрузить растровые данные без расчета

пирамидальных слоев. При этом загрузка данных будет происходить довольно быстро,

но снизится скорость отображения растрового слоя в рабочем окне программы.

Флаг

Перестроить пирамиды

– при включении сообщает о необходимости принудительно

перерассчитать пирамидальные слои (в случае если таковые были созданы ранее).

Флаг

Сохранить файл пирамид рядом с исходным

- при включении создаваемый

временный файл располагается в той же директории, что и загружаемый снимок.

Флаг

Копировать данные во временный буфер

– при включении, позволяет в момент

загрузки выполнить конвертацию загружаемого растрового слоя в формат временного

файла программы, что существенно позволяет ускорить некоторые виды обработки.

Флаг

Вычислить излучение на сенсоре

– включает пересчет значений яркости в значения

мощности излучения на сенсоре (at-sensor-radiance) при загрузке данных. Список

поддерживаемых данных см. в разделе

Загрузка данных

поле

ввода

Задать значение «нет данных»

– прописываются значения «нет данных» для

загружаемого изображения. По умолчанию будет использовано значение «нет данных»
прописанное в заголовке загружаемого файла, в противном случае будет установлено

значение, установленное по умолчанию в свойствах программы.

поле

ввода

Шаг сетки координат

– можно определить шаг сетки координат, которая

используется при трансформировании растрового слоя, в пикселях. Более подробно о

сетке координат написано в разделе

«Геометрическая коррекция растровых

изображений»

данного руководства пользователя.

Флаг

Добавить слои в активное окно

– при включении, добавляет загружаемые растры не в

новое RGB окно, а в уже открытое активное окно.

Кнопка

Открыть

– загружает выбранные растры в рабочий проект.

Кнопка

Отмена

– закрывает диалог без сохранения настроек.

Установка и изменение проекции и пространственного разрешения

рабочего проекта

Для установки или изменения проекции рабочего проекта необходимо выключить флаг

Определять автоматически

группы

Задать проекцию

на закладке

Установки проекта

диалога

Открыть

и вызвать диалог определения картографической проекции, нажав на кнопку

. В результате будет открыт диалог

Параметры проекции

(Рис 11).

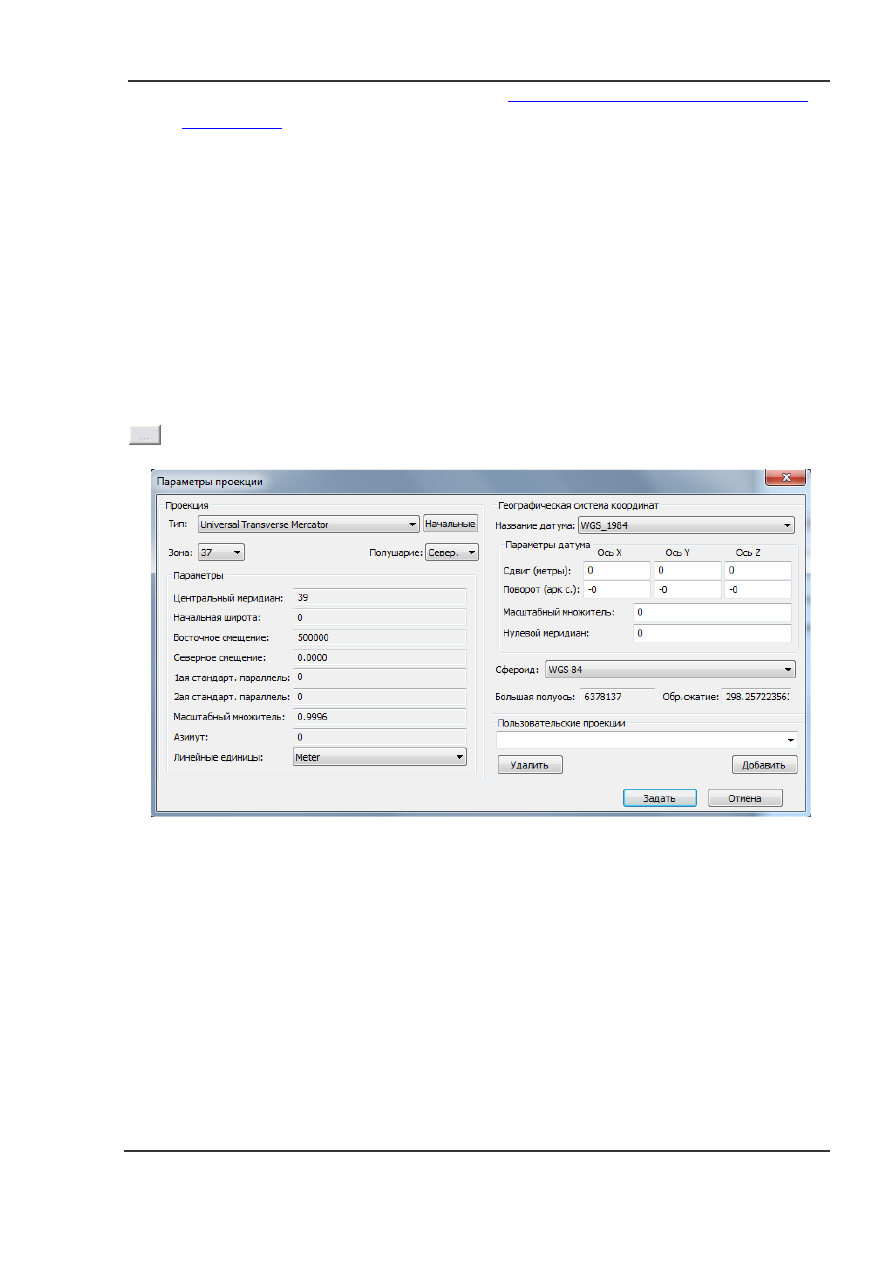

Рис 11.

Диалог интерактивного определения проекции –

Параметры проекции

группе

Проекция

устанавливается тип и параметры картографической проекции:

выпадающем

списке

Тип

– устанавливается тип картографической проекции.

Кнопка

Начальные

– устанавливает параметры проекции, заданные по умолчанию.

выпадающем списке

Зона

– устанавливается текущая зона для проекций

UTM

Гаусса-

Крюгера

группе

Параметры

– задаются параметры проекции:

поле ввода

Центральный меридиан

– устанавливается центральный меридиан

проекции.

поле ввода

Начальная широта

– задается главная параллель проекции.

поле ввода

Восточное смещение

– задается ложный сдвиг системы координат на

восток.

поле ввода

Северное смещение

– задается ложный сдвиг системы координат на

север.

поле ввода

1ая стандарт. параллель

– задается северная стандартная параллель

проекции.

поле ввода

2ая стандарт. параллель

– задается южная стандартная параллель

проекции.

поле

ввода

Масштабный множитель

– задается масштабный множитель проекции.

поле

ввода

Азимут

– задается азимут проекции.

выпадающем списке

Линейные единицы

– устанавливаются единицы измерения

проекции.

группе

Географическая система координат

задается система координат и референц-

эллипсоид.

выпадающем списке

Название датума

– выбирается система координат.

группе

Параметры датума

– задается ориентация текущего референц-эллипсоида

относительно референц-эллипсоида WGS-84.

поле

ввода

Сдвиг (метры) –

определяются сдвиги системы координат по осям X, Y, Z

в соответствующих столбцах

Ось X

Ось Y

Ось Z

, в метрах.

поле

ввода

Поворот (арк с.)

– определяется поворот системы координат по осям X,

Y, Z в соответствующих столбцах

Ось X

Ось Y

Ось Z

, в секундах дуги.

поле

ввода

Масштабный множитель

– задается масштабный множитель системы

координат, в миллионных долях.

поле

ввода

Нулевой меридиан

– задается смещение системы координат

относительно гринвичского меридиана.

Библиотека PROJ4, используемая для пересчета между системами координат, поддерживает

два алгоритма пересчета – по трем и по семи параметрам. Для использования пересчета по

трем параметрам необходимо установить в полях

Сдвиг (метры)

требуемые значения сдвига,

а в полях

Поворот (арк с.)

Масштабный множитель

установить значение 0.

В случае использования трех параметров формула пересчета выглядит следующим

образом:

Xw = Xs + DX;

Yw = Ys + DY;

Zw = Zs + DZ;

где:

Xs,Ys и Zs

– исходные геоцентрические координаты;

DX, DY, DZ

– параметры сдвига

системы координат установленные в соответствующих полях диалога;

Xw, Yw, Zw

–

координаты WGS84.

При использовании семи параметров, используется следующая формула пересчета:

Xw = SF*(Xs - RZ *Ys + RY *Zs) + DX;

Yw = SF*(RZ* Xs + Ys - RX *Zs) + DY;

Zw = SF*(- RY* Xs + RX *Ys + Zs ) + DZ;

где:

Xs,Ys и

– исходные геоцентрические координаты;

DX, DY, DZ

– параметры сдвига

системы координат установленные в соответствующих полях диалога;

RX, RY, RZ

– параметры

вращения системы координат установленные в соответствующих полях диалога;

–

масштабный фактор, заданный в соответствующем поле диалога;

Xw, Yw, Zw

– координаты

WGS84

выпадающем списке

Сфероид

– задается референц-эллипсоид.

поле

Большая полуось

– задается большая полуось референц-эллипсоида.

поле

Обр. сжатие

– задается сжатие референц-эллипсоида.

выпадающем списке

Пользовательские проекции

задается имя пользовательской

проекции для сохранения выбранных параметров в группах

Географическая система

координат

Проекция,

также в раскрывающемся списке производится выбор заранее

заданной пользовательской проекции.

Кнопка

Добавить

– добавляет заданную пользователем проекцию в список.

Кнопка

Удалить

– удаляет проекцию из пользовательского списка с выводом диалога-

предупреждения для подтверждения действия (Рис 12).

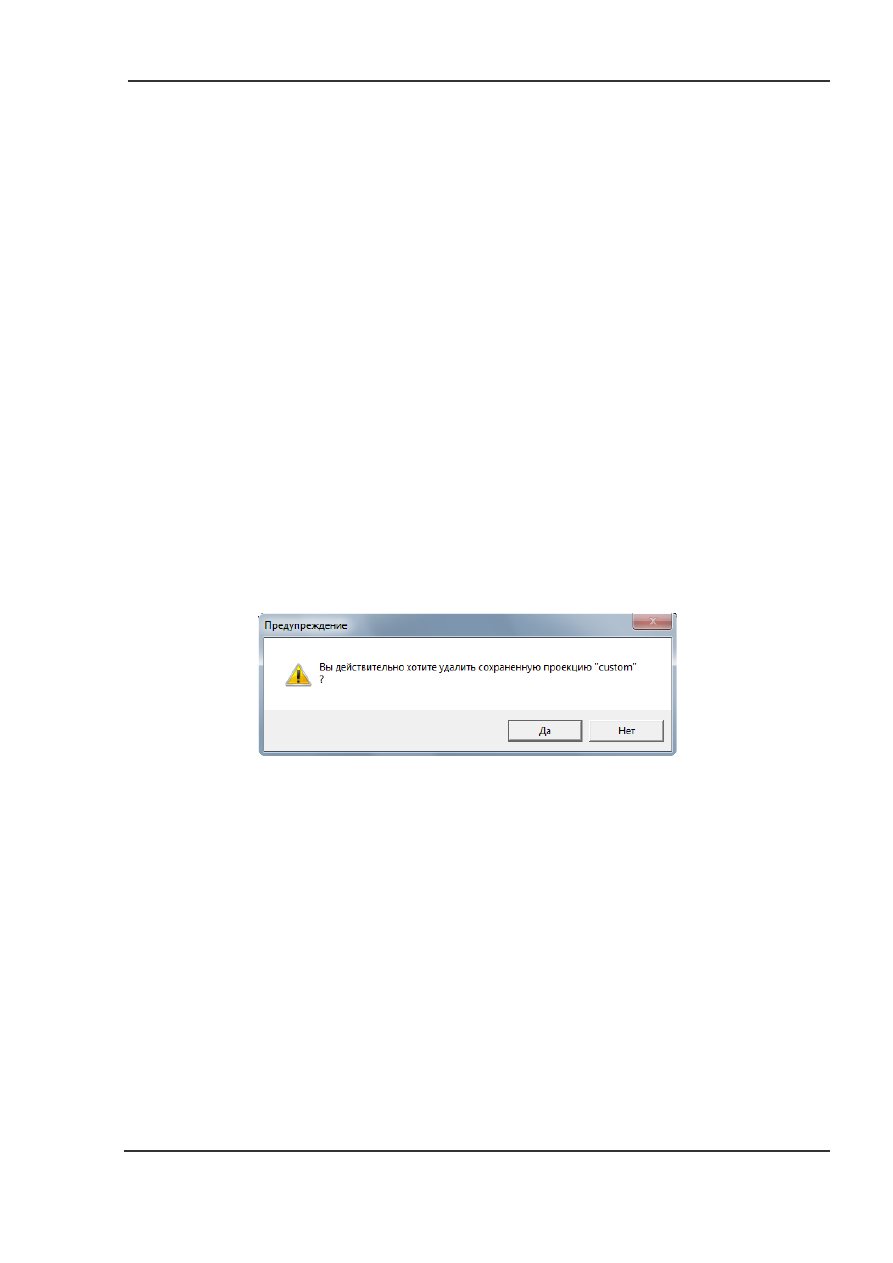

Рис 12.

Диалог-предупреждение при удалении заданной пользователем проекции

Кнопка

Отмена

– закрывает диалог без сохранения внесенных изменений.

Кнопка

Задать

– закрывает диалог с сохранением выбранных параметров.

Пакетная обработка

В текущей версии программы доступны следующие виды пакетной обработки:



Изменение формата хранения



Изменение проекции



Изменение размера пикселя



Изменение динамического диапазона



Корегистрация растровых каналов



Загрузка ЦМР SRTM-90, GTOPO-30, с возможностью приведения высот к

эллипсоидальным (WGS84), или к высоте геоида EGM96



Выполнение ортотрансформирования с использованием RPC коэффициентов



Выполнение ортотрансформирования по строгой модели



Загрузка данных из библиотеки



Увеличение пространственного разрешения, методом «резкое слияние»



Сохранение изображения по векторной маске

Применение функции пакетной обработкой файлов позволяет уменьшить временные

затраты при выполнении однообразных операций не требующих участия оператора.

Пакетные, или

batch

-файлы – это текстовые файлы, содержащие набор команд

интерпретатора. Создавать и редактировать такие файлы можно при помощи блокнота или
любого другого текстового редактора.

В содержании

batch

-файла указывают директории входящих и сохраняемых после

обработки изображений, а также прописывают операции их преобразований, параметры

проекций в случае перепроецирования и т.д. (синтаксис

batch

-файла см. ниже).

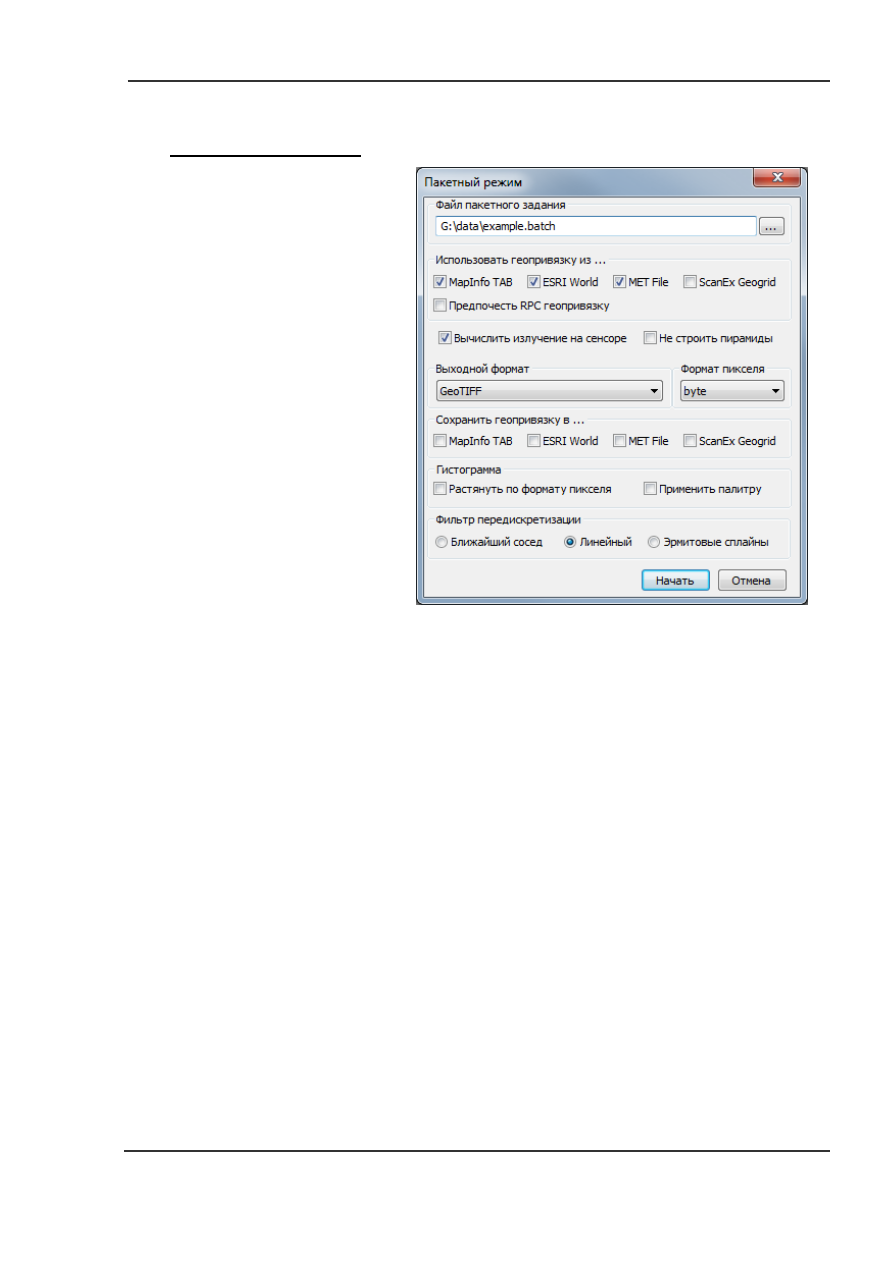

Выполнение пакетной обработки осуществляется при помощи диалога

Пакетная

обработка,

который

вызывается командой

Файл



Пакетная обработка

(Рис 13).

Группа

Файл пакетного задания

–

отвечает за загрузку

batch

-файлов с расширением

*.batch

. Для загрузки пакетного файла необходимо нажать кнопку «…» и выбрать

требуемый файл, используя стандартный диалог загрузки файлов.

Ниже располагаются стандартные параметры обработки, при этом нужно учитывать, что

параметры, прописанные в

batch

-файле, имеют приоритет выше, чем параметры, выбранные в

диалоге

Пакетный режим

Параметры загрузки:

Группа

Использовать геопривязку из…

считывает информацию о системе координат и

пространственном разрешении загружаемого файла из дополнительных файлов.

Флаг

MapInfo TAB

– разрешает считывание информации из файла, принятого в системе

MapInfo

Флаг

ESRI World

– разрешает считывание информации из файла, принятого в системе

ESRI ArcInfo / ArcView

Флаг

MET File

– разрешает считывание информации из метафайла, сгенерированного

программой Image Processor различных версий в формате

MET

Флаг

ScanEx Geogrid

– разрешает считывание информации из файла в формате

Geogrid

принятом в компании

ScanEx

для записи информации о координатах пикселей.

Флаг

Предпочесть RPC геопривязку

– включает режим, при котором информация о

привязке будет получена на основании RPC файла (коэффициентов RFM модели).

Флаг

Вычислить излучение на сенсоре

– включает пересчет значений яркости в значения

мощности излучения при загрузке данных.

Флаг

Не строить пирамиды

– при включении позволяет не рассчитывать пирамидальные

слои. Использование данной опции существенно увеличивает скорость обработки.

случае если при обработке существенно (более чем в 4 раза) меняется размер

обрабатываемого файла, рекомендуется выключить данный флаг для обеспечения

более качественного ресамплинга.

Параметры сохранения:

Группа

Выходной формат

– задает

растровый формат выходного

файла.

Группа

Формат

пикселя

–

позволяет

установить

пиксельный

формат

при

сохранении данных в файл,

возможны

следующие

значения:



byte

– формат записи 8

бит (целочисленный);



int16

uint16

– формат

записи

бит

(целочисленный,

знаковый и беззнаковый);



int32

uint32

– формат

записи

бит

(целочисленный,

знаковый и беззнаковый);



float32

– формат записи 32 бит (вещественный);



float64

– формат записи 64 бит (вещественный).

Группа

Сохранить геопривязку в…

– позволяет сохранить информацию о системе координат

и пространственном разрешении сохраняемого изображения в дополнительные файлы.

Флаг

MapInfo TAB File

– сохраняет файл привязки для программы

MapInfo

Флаг

Arc Info World File

– сохраняет файл привязки для программ

Arc Info

ArcView

Флаг

MET File

– сохраняет файл привязки и дополнительную информацию, в том числе

пересчетные коэффициенты (если включен флаг

Растянуть по формату пикселя

) в

метафайл, который может быть использован при последующей загрузке сохраненного

файла в программу.

Флаг

ScanEx Geogrid

– разрешает считывание информации из файла в формате

Geogrid

принятом в компании

ScanEx

для записи информации о координатах пикселей.

Группа

Гистограмма

– управляет параметрами гистограммы и сохраняемого динамического

диапазона при сохранении.

Флаг

Растянуть по формату пикселя

– позволяет нормализовать исходную гистограмму

до выбранного формата записи пикселей (изменить динамический диапазон яркостей).

Рис 13.

Диалог

Пакетный режим

Флаг

Применить палитру

– позволяет сохранить изображение с автоматически

установленной, по схеме

STD*3

, цветовой палитрой.

Группа

Фильтр передискретизации

– задает сверточный фильтр, при помощи которого

будет производиться ресамплинг. Более подробно о ресамплинге рассказано в разделе

«Инструментарий Экстент»

Кнопка

Начать

– начинает процесс проектного перепроецирования, переформатирования,

сохранения сегментов изображения и т.д.

Кнопка

Отмена

– отменяет процесс пакетной обработки.

Кроме того, выполнение пакетной обработки можно запустить из интерпретатора

командной строки. Для этого необходимо запустить интерпретатор и выполнить команду

INSTALL_DIR\IC.exe batch_file.batch. Где INSTALL_DIR – это путь до установочной директории

программы, а batch_file.batch полное имя требуемого пакетного файла.

Синтаксис Batch файла:

Заголовок – обязательная часть для любого batch файла:

В начале файла расположены опции начинающиеся с символа "-" или "/" в формате

-option=argument

" (без пробелов)

Список опций:

-exit=[0,1]

// закрытие программы по окончанию обработки [0 – нет, 1 – да]

-readWorldFile=[0,1]

//прочитать привязку из ESRI World File [0 – нет, 1 – да]

-ReadTabFile=[0,1]

//прочитать привязку из MapInfo TAB File [0 – нет, 1 – да]

-ReadGeoGrid=[0,1]

//прочитать привязку из ScanEx Geogrid File [0 – нет, 1 – да]

-ReadMetFile=[0,1]

//прочитать привязку из ScanEx MET File [0 – нет, 1 – да]

-SaveWorldFile=[0,1]

//сохранить привязку в ESRI World File [0 – нет, 1 – да]

-SaveTabFile=[0,1]

// сохранить привязку в MapInfo TAB File [0 – нет, 1 – да]

-SaveGeoGrid=[0,1]

// сохранить привязку в ScanEx Geogrid File [0 – нет, 1 – да]

-SaveMetFile=[0,1]

// сохранить привязку в ScanEx MET File [0 – нет, 1 – да]

-CompRadiance=[0,1]

//пересчет значений яркости в значения мощности излучения на

сенсоре (

Radiance

) при загрузке данных [0 – нет, 1 – да]

-SkipPyramids=[0,1]

//не строить пирамидальные слои [0 – нет, 1 – да]

-PixelType=[byte,int16,uint16,int32,uint32,float32,float64]

//динамический диапазон

сохраняемого файла

-Histogram=[0,1,2]

//изменить динамический диапазон [0 – не изменять, 1 – привести к

текущему формату пикселя, 2 – сохранить с палитрой]

-OutputFormat=["GeoTiff","Windows Bmp"...]

//формат выходного растра, формат

задается аналогично тому, как он задан в файле

INSTALL_DIR\xformats.ini

-Filter=[box,linear,hermit]

//ресамплирующий (сверточный) фильтр

-SaveRaw=[0,1]

//сохранить в исходном базисе [0 – нет, 1 – да]

-SetExtent=[0,1]

//установить рабочую область по первому загруженному в программу

каналу

Основная часть содержит список обрабатываемых файлов и выполняемых действий в

следующем формате:

//выходная проекция и размер пикселя

"proj4"

- параметры выходной проекции в формате proj4 (значение

"auto"

– задает

проекцию UTM WSG84 с автоматическим определением номера зоны).

"pixelSize"

- выходной размер пикселя (значение

"auto"

– задает автоматическое

определение размера пикселя).

//входные данные (имя файла и номера каналов)

Infile <"infile_1.tif" 0,1,2,...n>

//имя файла и номера каналов растра, начиная с 0.

Порядок загрузки каналов растра в программу всегда остается «прямым», вне зависимости от

порядка их перечисления. Т.е. при операции «Infile "G:\DATA\IMAGERY.tif" 3 0 1 2» в программу

будут загружены каналы растра в порядке 0 1 2 3. Для загрузки каналов растра в особом

порядке необходимо использовать отдельные операции Infile.

Infile <"infile_2.tif" 0,1,2,...n>.

Infile gridstep 32 <"infile_3.tif" 0,1,2,...n>

лексема

gridstep <int>

позволяет

определить шаг сетки на которой будет выполнятся трансформирование, если лексема

неопределенна, используется значение установленное в программе по умолчанию, в

диалоговом окне настроек программы.

//выполняемое действие

library <pixel_size> <channels>

// загрузить данные из библиотеки по текущему

экстенту,

pixel_size

– размер пикселя к которому будут приведены данные,

channels

–

количество каналов, которые нужно загрузить (1-3).

library 15 3

relief <srtm,gtopo> [egmtowgs] margin=<float> <"folder">

// загрузить рельеф,

srtm

– загрузить SRTM90,

gtopo

– загрузить GTOPO-30. Флаг

egmtowgs

– указывает на

необходимость приведения высот к эллипсоидальным. Параметр

margin

задает насколько

загружаемая ЦМР будет превышать размер экстента (в долях). Лексема

“folder”

– используется

для указания пути, по которым лежат данные.

relief srtm egmtowgs margin=0.1 “C:\SRTM”

ortho <mean_height> <grid_step>

// ортокоррекция по строгой модели. Параметр

<mean_height>

- позволяет указать константное значение высоты, используя которое будет

выполнятся коррекция; в случае если был загружен рельеф параметр игнорируется. Параметр

<grid_step>

- позволяет переопределить шаг сетки, на которой будет выполняться

трансформирование, в случае если установлено значение 0 – сетка модифицирована не будет.

ortho 75 0

rpc <"file”>

//выполнить ортокоррекцию с использованием RPC коэффициентов,

параметр

<“file”>

- задает путь к файлу с коэффициентами RPC, в случае если установлено

значение

“auto”

, программа попробует найти соответствующий исходному файлу RPC файл

автоматически.

rpc “auto”

reg <"file.reg">

//корегистрация и имя файла параметров. Файл должен находиться в

установочной директории программы, переменные

reference image

floating image

файла

устанавливаются по умолчанию, по номеру загруженного канала. О создании файла параметров

корегистрации написано в главе «

Автоматическая корегистрация изображений

».

sharpfus winrad=<int> niter=<int> hiw=<float> histm=<int> pan_setnd=<int>

<channels>

//выполнить увеличение пространственного разрешения. Параметр

winrad

–

задает размер локального окна фильтра (целое в диапазоне 0-3); параметр

niter

– задает

количество итерации обработки (целое число); параметр

hiw

– задает вес высокочастотной

компоненты (вещественное число); параметр

histm

– задает параметры постобработки

алгоритмом «слияния гистограмм» (целое число в диапазоне 0-1 0=не использовать

постобработку); параметр

pan_setnd

– определяет режим вычисления статистики (0 – по

границам мультиспектральных каналов, 1 – по границам панхроматического). Параметр

<channels> -

задает номера обрабатываемых растровых каналов; первым указывается номер

панхроматического канала или канала с высоким разрешением, затем мультиспектральные

каналы более низкого разрешения.

sharpfuse winrad=1 niter=10 hiw=1 histm=0 pan_setnd=1 0 1 2 3

vector <"file">

//использовать при сохранении маску из векторного слоя. Параметр

<“file”>

- задает имя векторного слоя в формате MapInfo MIF или ESRI SHP.

vector “C:\my_data\vector.mif”

pal <"file">

//использовать при сохранении градиентную палитру. Параметр

<“file”>

задает имя файла палитры в формате Scanex (*.icp) или Surfer (*.clr). Необходимо помнить, что

сохранять растры с градиентной палитрой, допустимо только в формат Windows Bitmap, а также

требуется установить флаг

-Histogram=2

pal “NDVI.icp”

viewset <channel> <out_low> <out_high> <gamma> <in_low> <in_high>

использовать указанные параметры преобразования гистограммы растра. Параметр

<channel>

- задает номер преобразуемого канала, параметр

<out_low>

- задает минимальный выходной

диапазон, параметр

<out_high>

- задает максимальный выходной диапазон,

<gamma>

значение гамма-коррекции,

<in_low>

- минимальный входной диапазон,

<in_high>

максимальный входной диапазон.

Устанавливаемые параметры аналогичны параметрам устанавливаемым в диалоговом

окне настройки параметров отображения растровых слоев

Настройка отображения

Параметры преобразования гистограммы, сформированные в нужном порядке, можно получить

из

файла свойств цвета

(с расширением

*.dat

), сохранив его предварительно в диалоге

Настройка отображения > Настройка цвета

viewset 0 15.388534 180.180251 1.2 1 255

viewset 1 25.000000 129.055829 1.2 1 255
viewset 2 38.000000 99.610001 1.1 1 255

viewsetLINEAR <channel> <procent> <gamma> <out_low> <out_high>

использовать линейное преобразование контраста растра с указанными параметрами. Параметр

<channel>

задает номер преобразуемого канала, параметр

<procent>

- процент отступа от

краев гистограммы,

<gamma>

- значение гамма-коррекции (обычно 1),

<out_low>

минимальное выходное значение,

<out_high>

- максимальное выходное значение.

viewsetLINEAR 0 5 1 1 255

viewsetSTD <channel> <std> <gamma> <out_low> <out_high>

// использовать

преобразование контраста по статистике изображения (нормализацию) с указанными

параметрами. Параметр

<channel>

задает номер преобразуемого канала, параметр

<std>

множитель для std растра для получения входного диапазона значений относительно среднего

значения,

<gamma>

- значение гамма-коррекции (обычно 1),

<out_low>

- минимальное

выходное значение,

<out_high>

- максимальное выходное значение.

viewsetSTD 0 3 1 1 255

//выходной файл и его параметры

norast

// сохранять только координатную сетку (geogrid), без сохранения самого растра.

Путь сохранения задается в

outfile

outfile ["outname.tif" 1,0,2]

//имя выходного файла и номер слота для записи в

выходной канал.

onodata <float>

//значение, которое будет использовано в качестве Nodata.

layout ["nnnn"]

//часть записываемого растра, параметр состоит строго из 4 цифр:

1 - число сегментов по горизонтали
2 - число сегментов по вертикали

3 - номер записываемого сегмента по горизонтали

4 - номер записываемого сегмента по вертикали

примеры:

"1111"

- пишется целый растр

"1212"

- пишется нижняя половина

"2212"

- пишется нижняя левая четвертинка»

Пример пакетного файла при выполнении систематической коррекции, с автоматическим

определением проекции и размера пикселя (spot.batch):

//___________________________________________________________________________
-exit=1
-readWorldFile=0
-ReadTabFile=0
-ReadGeoGrid=0
-ReadMetFile=0
-SaveWorldFile=1
-SaveTabFile=0
-SaveMetFile=1
-SaveGeoGrid=0
-CompRadiance=0
-SkipPyramids=1
-OutputFormat="GeoTIFF"
-PixelType=byte
-Filter=linear
-saveraw=0
-setExtent=0
-Histogram=0

"auto"
"auto"
infile "G:\DATA\ S4M2L0_249241_060704\IMAGERY.tif" 0
outfile "H:\OUTDATA\SPOT\MONO\S4M2L0_249241_060704.TIF" 0
layout "1111"

"auto"
"auto"
infile "G:\DATA\S4I2L0_249241_060704\IMAGERY.tif" 0 1 2 3
outfile "H:\OUTDATA\SPOT\MS\S4I2L0_249241_060704.TIF" 0 1 2 3
layout "1111"
//___________________________________________________________________________

Пример пакетного файла при выполнении систематической коррекции и корегистрации

каналов, в проекции Меркатора с автоматическим определением размера пикселя

(liss_coreg.batch):

//____________________________________________________________________________
-exit=1
-readWorldFile=0
-ReadTabFile=0
-ReadGeoGrid=0
-ReadMetFile=0
-SaveWorldFile=1
-SaveTabFile=0
-SaveMetFile=1
-SaveGeoGrid=0
-CompRadiance=0
-SkipPyramids=1
-OutputFormat="GeoTIFF"
-PixelType=byte

-Filter=linear
-saveraw=0
-setExtent=0
-Histogram=0

" +proj=merc +lat_ts=0 +lon_0=0 +k=1.000000 +x_0=0 +y_0=0 +ellps=WGS84 +datum=WGS84

+units=m +no_defs"

"auto"
infile "G:\DATA\LISS1B.D.030407_070455.hdf" 0 1 2
reg "liss2liss.reg"
outfile " OUTDATA\IRS\ LISS1B.D.030407_070455.TIF" 2 1 0
layout "1111"
//___________________________________________________________________________

Пример пакетного файла при выполнении ортокоррекции по RPC коэффициентам для

данных IKONOS и последующего увеличения пространственного разрешения:

//___________________________________________________________________________
-exit=1
-readWorldFile=0
-ReadTabFile=0
-ReadGeoGrid=0
-ReadMetFile=0
-SaveTabFile=0
-SaveMetFile=0
-SaveGeoGrid=0
-CompRadiance=0
-SkipPyramids=1
-OutputFormat="GeoTIFF"
-PixelType=uint16
-Filter=linear
-saveraw=0
-setExtent=0
-Histogram=0

"auto"
"auto"
infile gridstep 32 "C:\po_487117_0000002\po_487117_pan_0000002.tif" 0
infile gridstep 8 "C:\ po_487117_0000002\po_487117_red_0000002.tif" 0
infile gridstep 8 "C:\ po_487117_0000002\po_487117_grn_0000002.tif" 0
infile gridstep 8 "C:\ po_487117_0000002\po_487117_blu_0000002.tif" 0

rpc "auto"
relief srtm egmtowgs "C:\SRTM"
sharpfus winrad=1 niter=10 hiw=1 histm=0 pan_setnd=1 0 1 2 3
outfile "D:\OUTPUT\po_487117_rgb_0000002.tif" 5 6 7
layout "1111"
//____________________________________________________________________________

Загрузка данных с WMS сервера

В программе есть возможность загрузки данных «на лету» с WMS серверов. Для загрузки

необходимо предварительно сформировать файл .wms, описывающий параметры загрузки.

Формирование wms-файла производится через диалог

Создание файла конфигурации

слоя WMS

, вызываемый командой главного меню программы

Файл



Создание файла

конфигурации слоя WMS

(Рис 14).

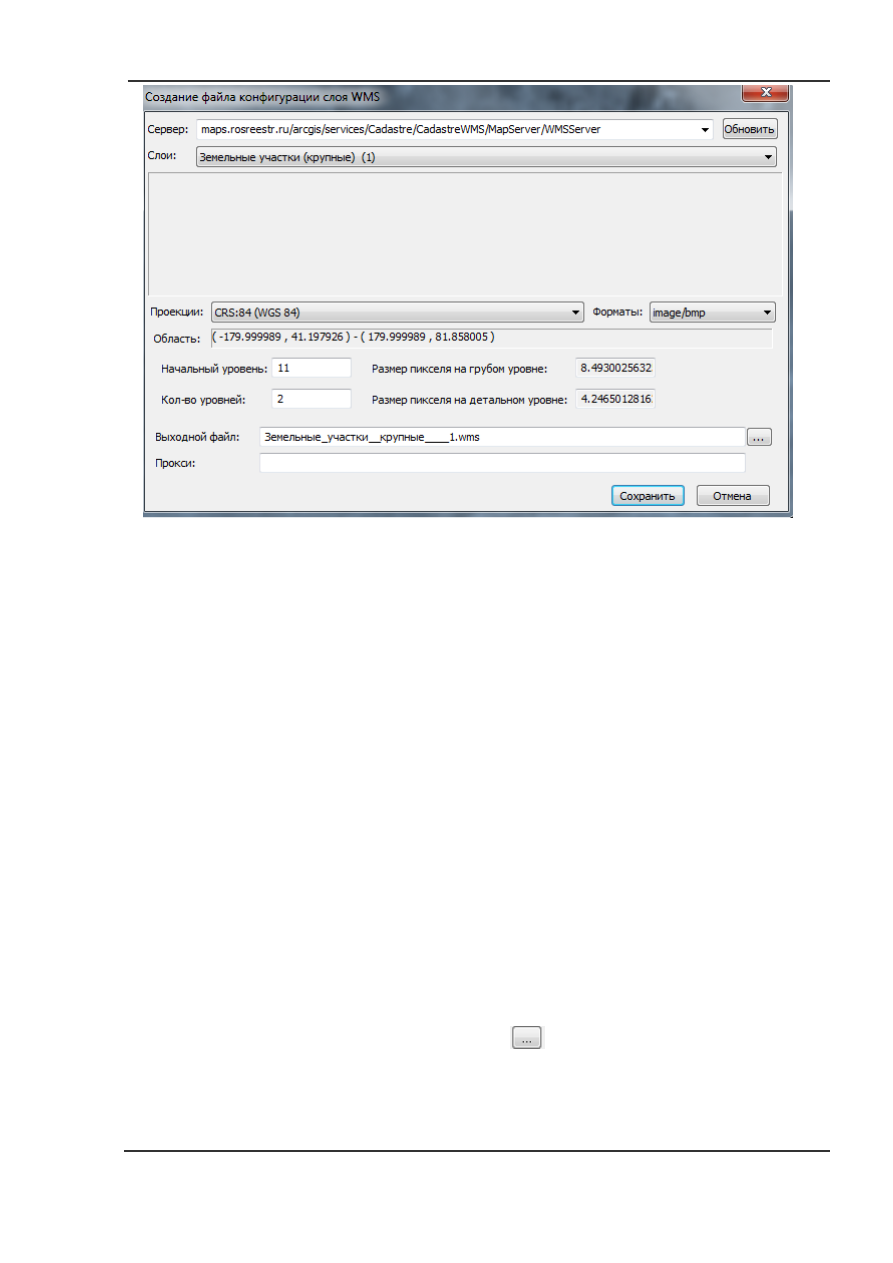

Рис 14.

Диалог

Создание файла конфигурации слоя WMS

выпадающем списке

Сервер

– указывается строка с URL-адресом сервера. Например,

http://maps.rosreestr.ru/arcgis/services/Cadastre/CadastreWMS/MapServer/WMSServer

Кнопка

Обновить

– при нажатии считывает имеющиеся слои/подслои WMS сервиса.

Выпадающий список

Слои

– позволяет выбрать, для какого слоя/подслоя WMS сервиса будет

создаваться файл конфигурации.

Выпадающий список

Проекции

– определяет проекцию загружаемых данных.

Выпадающий список

Форматы

– определяет, в каком растровом формате получать данные с

сервера. Как правило, используются «jpg» (быстрая загрузка, не поддерживается

прозрачность), «png» (изображения высокого качества и с поддержкой прозрачности) и

«bmp» форматы.

Поле

Область

– отображает экстент WMS-данных (нижний левый угол – верхний правый угол).

Поле ввода

Начальный уровень

– позволяет указать самый грубый масштабный уровень

загружаемых данных.

Поле ввода

Кол-во уровней

– позволяет указать число уровней детализации.

Поле

Размер пикселя на грубом уровне

– показывает размер пикселя на грубом уровне.

Поле

Размер пикселя на детальном уровне

– показывает размер пикселя на самом

детальном уровне.

Поле ввода

Выходной файл

– с помощью кнопки

позволяет задать имя создаваемого

wms-файла и путь его сохранения. При первой же загрузке данных с WMS-сервера в

директории сохранения wms-файла будет автоматически создана поддиректория с

кэшем.

Поле ввода

Прокси:

– позволяет указать (опционально) адрес прокси-сервера и порт,

используемые для подключения к интернету.

Кнопка

Сохранить

– при нажатии сохраняет файл конфигурации .wms под выбранным ранее

именем и в выбранную директорию.

Для загрузки данных с WMS-сервера по созданному файлу конфигурации необходимо

включить флаг

WMS

в диалоге

Установки

(

Настройки



Установки

) (см. раздел

Настройки

и установки программы

). В этом же диалоге в поле

Файл

надо выбрать нужный файл

конфигурации слоя WMS.

Загрузка данных с WMS-сервера осуществляется с перепроецированием в базис экстента.

WMS-слой отображается в виде виртуального слоя, лежащего в самом «низу». Данные

отображаются во всех открытых рабочих окнах программы. Для отключения видимости всех
остальных RGB-слоев удобно пользоваться кнопкой «

» (при ее удерживании видимость всех

RGB-слоев в активном окне отключается).

WMS-файл – это текстовый файл, его можно редактировать (и создавать) при помощи

блокнота или любого другого текстового редактора. Синтаксис и пример wms файла приведен

ниже.

Синтаксис wms файла:

projection

«» // определяет проекцию загружаемых данных в формате

proj4

Например,

"+proj=merc +datum=WGS84"

server

«» // строка с URL-адресом сервера. Например "khm.google.com"

type

«» // расширение для растровых файлов получаемых с сервера. Как правило,

используются «jpg», «png» и «bmp» форматы

upperleftx

// определяет размер и экстент WMS-данных: Х-координата (долгота)

верхнего левого пикселя wms растра. Например, -180

lowerrightx

// определяет размер и экстент WMS-данных: Х-координата (долгота)

нижнего правого угла пикселя wms растра. Например, 179.9972535 (край растра минус ширина

1 пикселя)

upperlefty

// определяет размер и экстент WMS-данных: Y-координата (широта)

верхнего левого пикселя wms растра. Например 89.99862671 (край растра минус высота 1

пикселя)

lowerrighty

// определяет размер и экстент WMS-данных: Y-координата (широта)

нижнего правого угла. Координата Y правого нижнего пикселя wms растра. Например, -90

sizex

// горизонтальный размер wms растра на грубом уровне.

sizey

// вертикальный размер wms растра на грубом уровне.

tilesize

// размер тайла, обычно 256

timeout

// таймаут на загрузку тайлов, миллисекунды

request

«» // шаблон строки запроса тайла. Содержит специальные символы:



%L - левая координата X



%R- правая координата X



%T - верхняя координата Y



%B - нижняя координата Y



%W – sizex



%H – sizey



%X - номер тайла по горизонтали (слева направо, 0 - центральный тайл)



%Y - номер тайла по вертикали (сверху вниз, 0 - центральный тайл)



%Z - уровень детализации



%x - номер тайла по горизонтали (0 - левый тайл)



%y - номер тайла по вертикали (0 - нижний тайл)



%s - уровень детализации для

virtual earth

level

// самый грубый уровень. Например, 8

nlevels

// число уровней детализации. Например, 10

Пример wms файла

(описывает загрузку данных OpenStreetMap):

//___________________________________________________________________________
projection "+proj=merc +a=6378137 +b=6378137 +lat_ts=0.0 +lon_0=0.0 +x_0=0.0 +y_0=0 +k=1.0

+units=m +nadgrids=@null +no_defs"

server       "tile.openstreetmap.org"
user         ""
pass         ""
type         "png"
upperleftx   -20037508.3427892
lowerrightx   20037202.5946761
upperlefty    20037202.5946761
lowerrighty  -20037508.3427892
sizex        131072
sizey        131072
tilesize   256
timeout      0     // ms
request      "%Z/%x/%y.png"
level   9
nlevels   9
//___________________________________________________________________________

Библиотека данных

Создание библиотеки данных

Библиотека данных предоставляет возможность каталогизировать пользовательский

набор растровых данных для их быстрой загрузки в программу, а также создавать единое

растровое покрытие из выбранных

изображений.

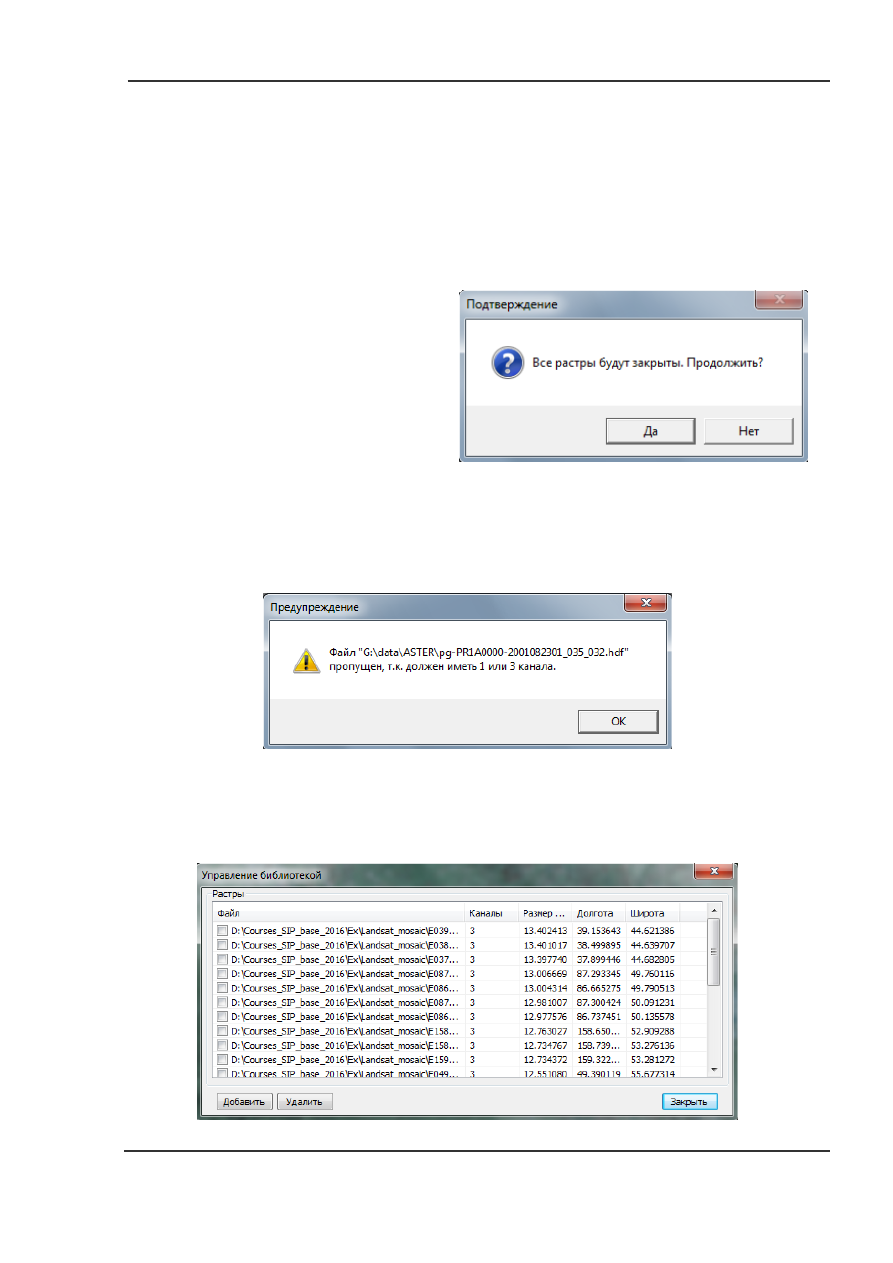

При добавлении изображений в

библиотеку происходит закрытие всех

загруженных в программу данных. Будет

выведено сообщение о предупреждении

закрытия всех загруженных данных в
программе (Рис 15).

Нельзя

включать

каталог

библиотеки изображения, которые имеют

более 3 каналов. В случае их загрузки

будет выведено сообщение (Рис 16):

Рис 16.

Сообщение о несоответствии количества каналов в загружаемых данных

При формировании библиотеки используется диалог

Управление библиотекой

(Рис

17), который открывается командой главного меню

Файл



Управление библиотекой

Рис 17.

Диалог

Управление библиотекой

Рис 15.

Диалог-предупреждение о

закрытии всех загруженных в программу данных

ScanEx Image Processor v.5.0. Руководство - часть 4
