ScanEx Image Processor v.5.0. Руководство

Вкладка

Настройки

– здесь находятся настройки, отвечающие за выбор рабочего растра и

создание уровней (Рис 26):

Выпадающий список

Выберите растр

– задает растр, который будет представлен в цветах

палитры.

Кнопка

Создать уровни

– вызывает диалог, позволяющий автоматически разделить шкалу

(и установить цветовые затравки) на необходимое количество уровней (Рис 29).

Поле

ввода

Минимум

–

задает

минимальное значение. В цветном

прямоугольнике справа задается
цвет для минимального значения.

Поле

ввода

Максимум

–

задает

максимальное значение. В цветном

прямоугольнике справа задается

цвет для максимального значения.

Поле

ввода

Уровни

– задает количество

уровней.

Выпадающий список

Интерполяция в

пространстве

– определяет, в

каком

цветовом

пространстве

интерполировать цвета между минимумом и максимумом.

Флаг

Эквализация уровней по гистограмме

–

переключает создание уровней на

основе равных интервалов значений (выключено) / на основе примерно равного

количества пикселей в каждом уровне (включено).

Кнопка

Создать

– закрывает диалог с сохранением установленных изменений.

Кнопка

Отмена

– закрывает диалог без сохранения внесенных изменений.

Кнопка

Эквализировать

– перестраивает положения имеющихся узлов на основе равного

количества пикселей в каждом уровне.

Кнопка

Выровнять

– выстраивает имеющиеся узлы на основе равных интервалов

значений.

Группа

Диапазон значений палитры

– задает пороговые значения будущей палитры:

Флаг

Диапазон растра

– задает пороговые значения согласно минимальным и

максимальным значениям яркости пикселей слоя, для которого создается

палитра.

Поле

ввода

Минимум

– задает минимальное пороговое значение (активно при

выключенном флаге

Диапазон растра

Поле

ввода

Максимум

– задает максимальное пороговое значение (активно при

выключенном флаге

Диапазон растра

Выпадающий

список

Цвет вне диапазона

– задает один из вариантов цветовой

заливки значений, не вошедших в указанный интервал:

Рис 29.

Диалог

Создание новых

уровней



Цвета краев

– цвета определяются крайними цветовыми

затравками

(узлы -

треугольники, расположенные на полосе палитры во вкладке

Палитра

), если

значение меньше нижнего порога, то используется цвет самой левой цветовой

затравки

, если значение больше верхнего порога, то используется цвет самой

правой цветовой

затравки



Выбранный цвет

– цвет задается вручную. Для задания цвета необходимо

нажать на цветной прямоугольник справа от списка.



Прозрачный цвет

– цвет не присваивается, данные значения не

отображаются.

Вкладка

Цвета

– здесь находятся настройки, позволяющие оперировать с цветами узлов-

затравок (Рис 30):

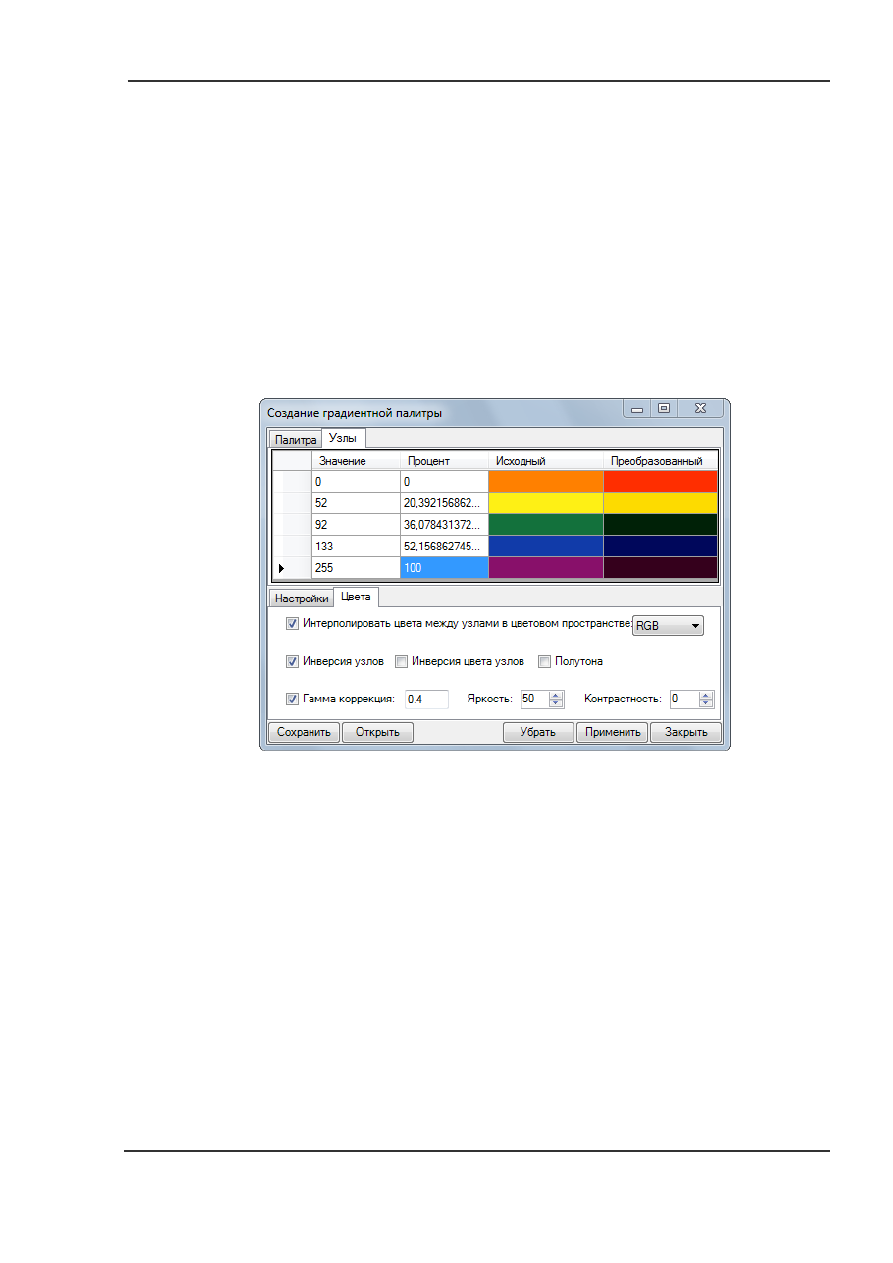

Рис 30.

Вкладка

Цвета

диалога

Создание градиентной палитры

Флаг

Интерполировать цвета между узлами в цветовом пространстве

выпадающий список

для выбора цветового пространства – включает / выключает

отображение плавных переходов между разными цветами (узлами) с учетом цветового

пространства.

Флаг

Инверсия узлов

– инвертирует положение узлов-цветовых затравок на шкале

палитры.

Флаг

Инверсия цвета узлов

– инвертирует цвета узлов в заданном цветовом

пространстве, без изменения их положения относительно шкалы палитры.

Флаг

Полутона

– формирует узлы в полутонах (т.е. в оттенках серого) из заданных

изначально цветных узлов. Результат преобразования из цвета в оттенки серого

отображается во вкладке

Узлы

в столбце

Преобразованный

Флаг

поле ввода

Гамма коррекция

– преобразует исходные цвета узлов. Пределы

изменения от 0,5 до 4. При значении гаммы-коррекции равной «1» гамма-коррекция

не производится. Значения больше 1 – осветляют цвета, менее 1 – затемняют.

Наборный счетчик

Яркость

– преобразует яркость исходных цветов. Пределы изменения от

0 до 100 (%), значение 50% соответствует оригинальному цвету.

Наборный счетчик

Контрастность

– преобразует контрастность исходных цветов. Пределы

изменения от 0 до 99 (%), значение 0 соответствует оригинальному цвету.

Кнопка

Сохранить

– сохраняет созданную палитру в файл.

Кнопка

Открыть

–

позволяет

загрузить

ранее

созданную

палитру

для

использования/редактирования.

Кнопка

Убрать

– при нажатии убирает раскраску выбранного растра градиентной палитрой и

возвращает исходное отображение RGB-окна.

Кнопка

Применить

– при нажатии происходит перекрашивание выбранного растра в

соответствии со шкалой градиентной палитры. На самом деле формируется еще один

RGB-слой в режиме Grey, который и раскрашивается выбранной палитрой.

Кнопка

Закрыть

– закрывает диалог без сохранения внесенных изменений.

В состав поставки приложения включены несколько фалов с примерами градиентной

палитры, данные файлы расположены в папке

Palette

корневой директории программы. Кроме

того, программа позволяет использовать файлы градиентной палитры, принятые в программе

Surfer

О способе сохранения растрового канала, используя построенную цветовую палитру,

рассказано в разделе

«Сохранение одноканальных изображений с цветовой палитрой»

настоящего руководства.

Инструментарий для анализа изображений

Для спектрального анализа данных используется инструмент

Гистограмма

(Рис 31). Для

вызова диалогового окна выполните команду главного меню

Инструменты



Гистограмма

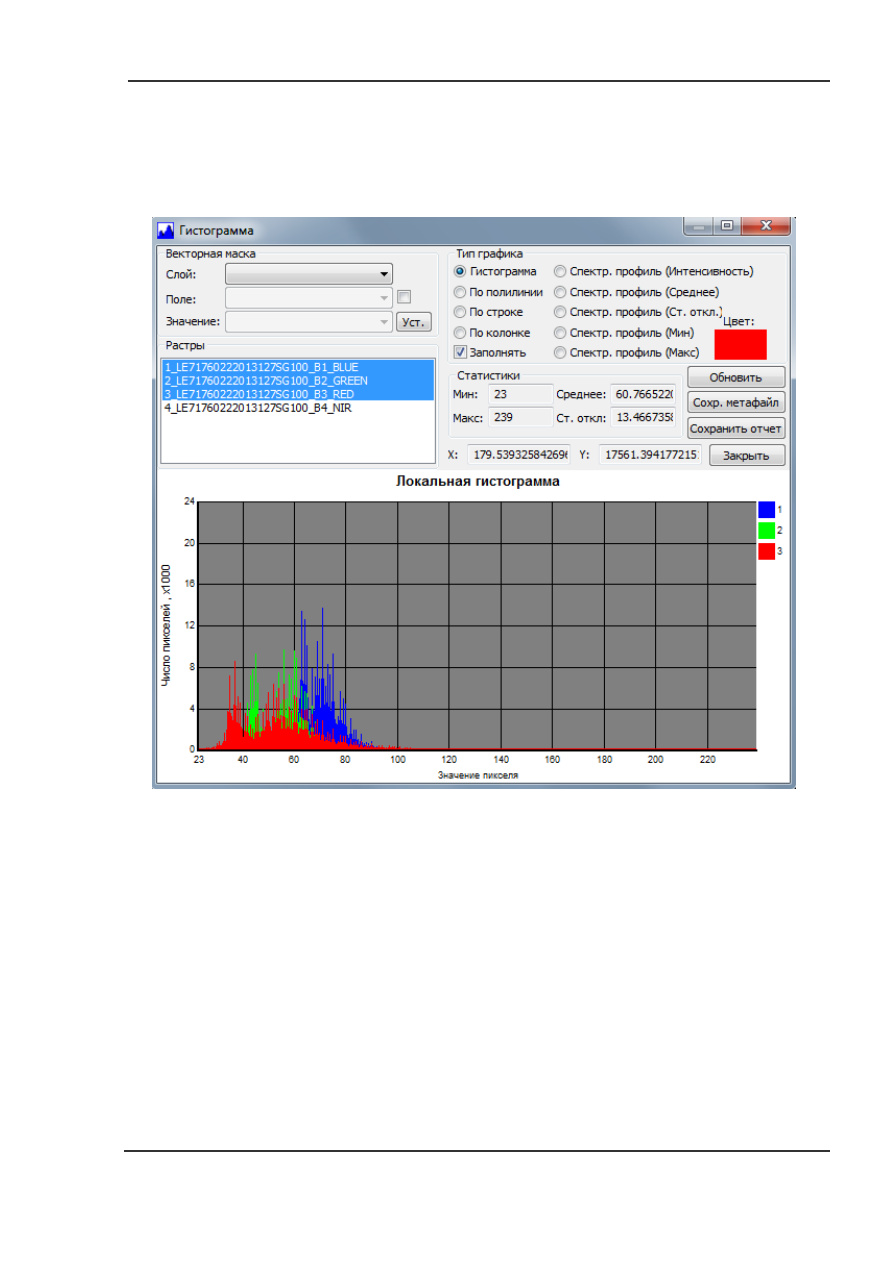

Рис 31.

Инструмент

Гистограмма

для анализа статистических характеристик растров

Группа

Векторная маска

– предоставляет возможность провести спектральный анализ в

пределах векторной маски, в том числе, используя объекты с задаваемыми значениями

атрибутивной информации.

Выпадающий

список

Слой

– задает векторный слой, в пределах которого будет выполнена

обработка (программа позволяет работать только с полигональными объектами).

Флаг

– включает возможность задания полей атрибутивной таблицы.

Выпадающий

список

Поле

– задает поле атрибутивной таблицы.

Выпадающий

список

Значение

– позволяет определить значение атрибута. При этом,

анализ будет производится в переделах объектов векторного слоя, имеющих в

указанном выше поле таблицы атрибутов, заданное значение.

Кнопка

Уст.

– принимает изменения. После двойного нажатия на кнопку отображается

гистограмма распределения яркостей в пределах указанных объектов. Статистика

распределения отображается в группе

Статистики

. При этом на гистограмме по оси

абсцисс откладывается яркость пикселей, по оси ординат – количество пикселей с

соответствующим значением яркости.

Список

Растры

– задает каналы, по которым происходит расчет значений.

Группа

Тип графика

– задает тип гистограммы или профиля.



Гистограмма

– гистограммы поканального распределения яркостей в пределах

указанного полигона.



По полилинии

– профиль вдоль произвольной полилинии.



По строке

– профиль вдоль указанной строки изображения. Кликните левой кнопкой

мыши по выбранной строке изображения.



По колонке

– профиль по указанному столбцу изображения. Кликните левой кнопкой

мыши по выбранному столбцу изображения.



Спектр. профиль (Интенсивность)

– значение яркости для указанного пикселя в

каждом из выделенных каналов. Сделайте двойной клик мышью по выбранному объекту.

При последовательном выборе нескольких пикселей их спектральные профили
добавляются к уже отображенным на графике.



Спектр. профиль (Среднее)

– среднее значение яркости в каждом из выбранных

каналов в пределах указанного полигона, при этом по оси абсцисс откладывается номер

канала, по оси ординат – среднее значение яркости. При последовательном задании
нескольких полигонов их спектральные профили добавляются к уже отображенным на

графике.



Спектр. профиль (Ст. откл.)

– стандартное отклонение значения яркости в каждом из

выбранных каналов в пределах указанного полигона, при этом по оси абсцисс

откладывается номер канала, по оси ординат – стандартное отклонение. При

последовательном задании нескольких полигонов их спектральные профили

добавляются к уже отображенным на графике.



Спектр. профиль (Мин)

– минимальное значение яркости в каждом из выбранных

каналов в пределах указанного полигона, при этом по оси абсцисс откладывается номер

канала, по оси ординат – минимальное значение яркости. При последовательном

задании нескольких полигонов их спектральные профили добавляются к уже

отображенным на графике.



Спектр. профиль (Макс)

– максимальное значение яркости в каждом из выбранных

каналов в пределах указанного полигона, при этом по оси абсцисс откладывается номер

канала, по оси ординат – максимальное значение яркости. При последовательном

задании нескольких полигонов их спектральные профили добавляются к уже

отображенным на графике.

Элемент управления цветом

Цвет

– задает цвет отображения гистограммы или профиля.

Флаг

Заполнять -

используется для типа графика Гистограмма и позволяет заполнять

получаемые гистограммы для облегчения их визуального восприятия.

Группа

Статистики

– отображает статистику распределения яркостей для гистограмм:

Поле

Мин

– минимальное значение яркости.

Поле

Макс

– максимальное значение яркости.

Поле

Среднее

– среднее значение яркости.

Поле

Ст. откл.

– стандартное отклонение.

Поле

– отображает координату курсора на графике по оси абсцисс.

Поле

– отображает координату курсора на графике по оси ординат.

Кнопка

Обновить

– перерисовывает гистограмму.

Кнопка

Сохр. метафайл

– сохраняет изображение гистограммы/профиля в формате *.wmf.

Кнопка

Сохранить отчет

– сохраняет данные профиля / гистограммы в формате *.txt.

Кнопка

Закрыть

– закрывает диалоговое окно.

Листинг каналов

В программе существует возможность быстрого переключения между просматриваемыми

каналами (без вызова диалога

Настройка отображения

). Управление быстрым

переключением осуществляется в пункте

Отображение

главного меню программы или

нажатием комбинации клавиш клавиатуры.

Для просмотра первых девяти загруженных каналов в активном рабочем окне необходимо

выполнить команду

Отображение



Растр

(номер канала) или нажать комбинацию клавиш

Alt+цифра

. Например, для отображения первого канала необходимо выполнить команду

Отображение



Растр 1 (Alt+1)

, седьмого –

Отображение



Растр 7 (Alt+7)

и т.д.

Кроме того, можно использовать последовательный листинг в обоих направлениях, для

просмотра следующего по счету канала необходимо выполнить команду

Отображение



Следующий растр (F11)

, для просмотра предыдущего –

Отображение



Предыдущий

растр (Ctrl+F11)

Команда

Отображение



Растры 1,2,3 (F10)

– позволяет отобразить первые три

канала в слотах «

RGB

» – первый канал в слоте «

», второй в слоте «

», третий в слоте «

».

Команда

Отображение



Растры 3,2,1 (Ctrl+F10)

– позволяет отобразить первые три

канала в слотах «

RGB

» – первый канал в слоте «

», второй в слоте «

», третий в слоте «

».

Для одновременного просмотра всех загруженных в программу каналов необходимо

выполнить команду

Отображение



Показать все растры

, при этом каждый загруженный

канал будет отображен в отдельном рабочем окне.

Инструментарий рабочих окон

Инструменты навигации

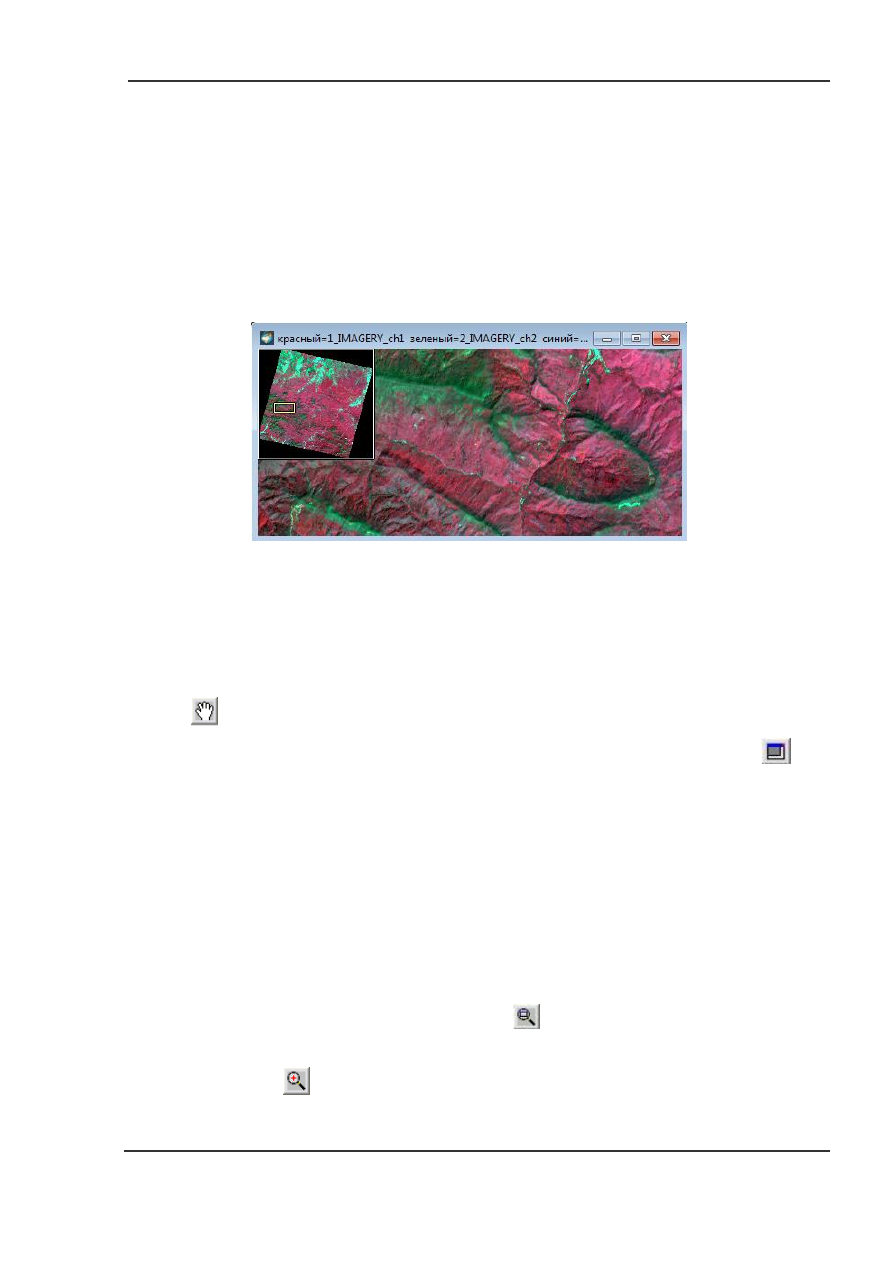

Для удобства перемещения по рабочему окну в программе предусмотрено навигационное

окно, для его вызова необходимо выполнить команду

Отображение



Навигатор

главного

меню. В результате, в верхнем левом углу активного рабочего окна появится окошко

навигатора (Рис 32).

Рис 32.

Окно

Навигатор

Прямоугольник желтого цвета показывает контур рабочего окна на фоне всего

загруженного изображения.

Инструмент

Ручное перемещение

– лапка для перемещения по растровому полю,

вызывается командой

Инструменты



Ручное перемещение

главного меню или быстрой

кнопкой

, позволяет перемещаться как в рабочем окне, так и в окне навигатора.

Команда

Инструменты



К началу растров

или нажатие быстрой кнопки

–

переводит отображение в рабочем окне в верхний левый угол загруженного изображения.

В случае если компьютер оборудован манипулятором «мышь» с колесиком для

скроллинга, можно использовать режим скроллинга. При прокручивании колеса с нажатой
клавишей

Shift

включается вертикальный скроллинг, с нажатой клавишей

Ctrl

–

горизонтальный.

Инструменты изменения масштаба отображения

Для просмотра всего изображения целиком, используется команда

Инструменты



Уместить в окне

главного меню или быстрая кнопка

панели инструментов.

Увеличительная лупа – вызывается командой

Инструменты



Увеличение масштаба

или быстрой кнопкой

панели инструментов.

Уменьшительная лупа – вызывается командой

Инструменты



Уменьшение

масштаба

или быстрой кнопкой

панели инструментов.

Команда

Инструменты



Увеличить масштаб

выполняет увеличение масштаба

отображения вдвое относительно текущего масштаба.

Команда

Инструменты



Уменьшить масштаб

выполняет уменьшение масштаба

вдвое относительно текущего масштаба.

Команда

Инструменты



Предыдущий масштаб

позволяет восстановить

предшествующий масштаб отображения.

Диалог

Задать масштаб

(Рис 33) вызывается командой

Инструменты



Задать

масштаб

главного меню, позволяет задать

масштаб отображения вручную:
В

поле ввода

Масштаб 1:

строки состояния

программы задается требуемый масштаб

отображения (

в единицах картографической

проекции проекта

Кнопка

Задать

– приводит масштаб отображения к

указанному в поле значению и закрывает

диалог.

Кнопка

Отмена

– закрывает диалог без изменения текущего масштаба.

Команда

Инструменты



Исходный масштаб

главного меню или быстрая кнопка

– приводит масштаб отображения к исходному (

исходя из пространственного разрешения

проекта и размера изображения

В случае если компьютер оборудован манипулятором «мышь» с колесом для скроллинга,

можно использовать режим скроллинга. При прокручивании колеса будет изменяться масштаб

отображения.

Все рабочие окна в программе связаны (

при изменении масштаба отображения или при

перемещении масштаб и положение растра будет изменен во всех рабочих окнах

). Для

отключения этой опции необходимо сделать активным окно, в котором требуется отключить

синхронизацию и выполнить команду

Окно



Синхронизировать окна

или нажать клавишу

F12

клавиатуры, при этом синхронизация в активном окне будет отменена, и изменение

масштаба и навигации не будет распространяться на другие рабочие окна.

Для сброса любого выбранного инструмента в режим

Стрелка

можно просто нажать

правую кнопку мыши.

Использование инструмента «Шторка»

Для удобства работы в программе также предусмотрен инструмент

Шторка

. Инструмент

позволяет интерактивно показывать под слоем, отображаемом в текущем рабочем окне, прочие

открытые в программе данные на этот же участок. Подобным образом удобно сравнивать

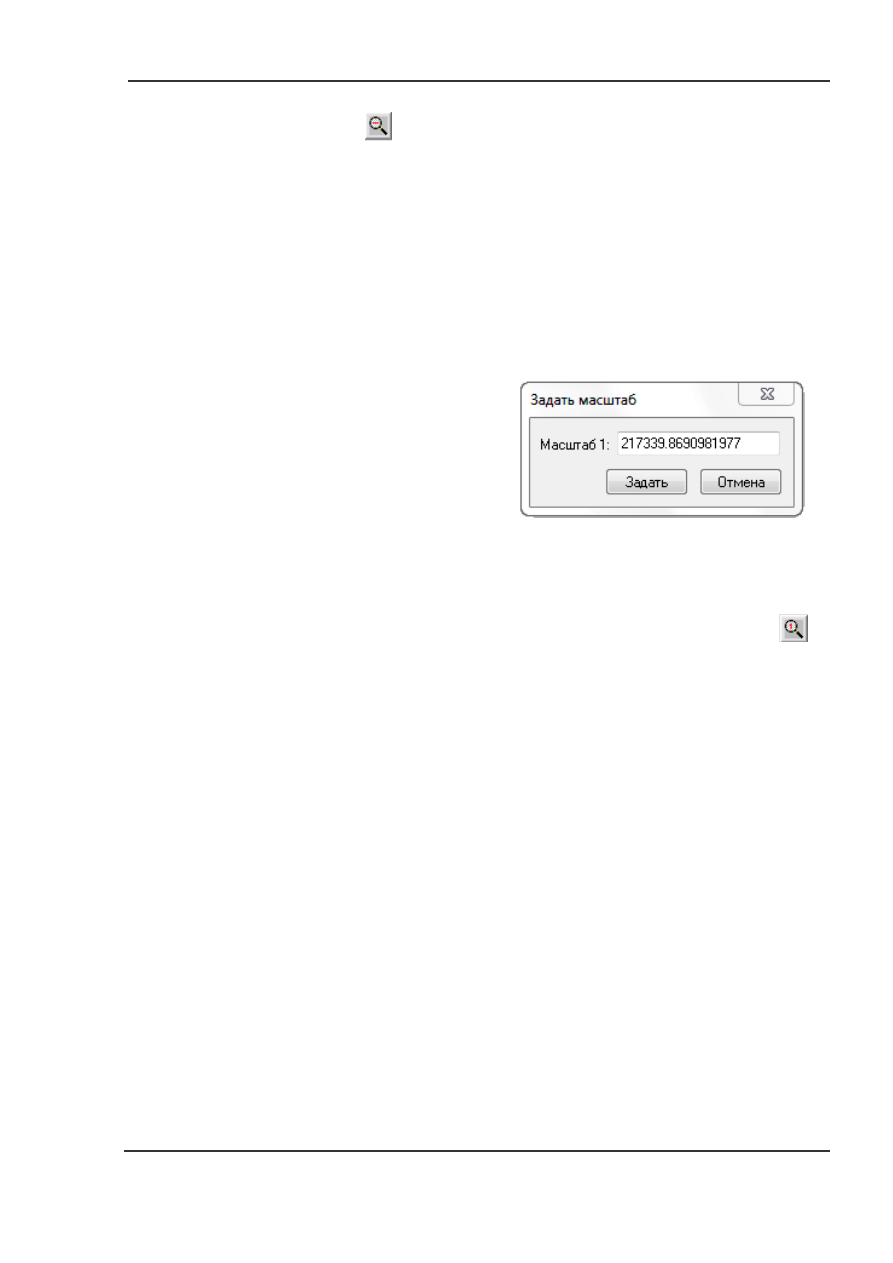

Рис 33.

Диалог

Задать масштаб

разновременные или прочие пространственные данные на одну территорию за счет простого

движения

курсора

мышки

вверх/вниз

или

вправо/влево,

без

необходимости

создания/включения/выключения/изменения порядка отдельных RGB-слоев в одном окне.

Для возможности использования данного инструмента необходимо следующее: наличие

2-х или более открытых рабочих окон, в которых открыты пространственно перекрывающиеся

данные; включенный режим синхронизации окон; текущий инструмент навигации –

Стрелка

Также рекомендуется выровнять открытые рабочие окна программы с помощью команд

главного меню программы

Окно



Расположить вертикально, Расположить

горизонтально

Перед использованием шторки нужно выбрать слой, которым при использовании шторки

будет замещаться изображение. Для этого надо просто сделать активным рабочее окно

программы с этим слоем. Далее перейти на рабочее окно, в котором будет замещаться
изображение.

Для использования инструмента

Шторка

необходимо зажать кнопку

Ctrl

+ левую кнопку

мыши и начать перемещать указатель мыши по рабочему окну.

Шторка

будет «раздвигаться»

по вертикали, т.е. текущий слой рабочего окна будет замещаться другим слоем в направлении

перемещения мыши. Если же зажать кнопки

Ctrl

Shift

+ левую кнопку мыши и перемещать

указатель мыши по рабочему окну влево-вправо, то шторка будет «раздвигаться» по

горизонтали (Рис 34).

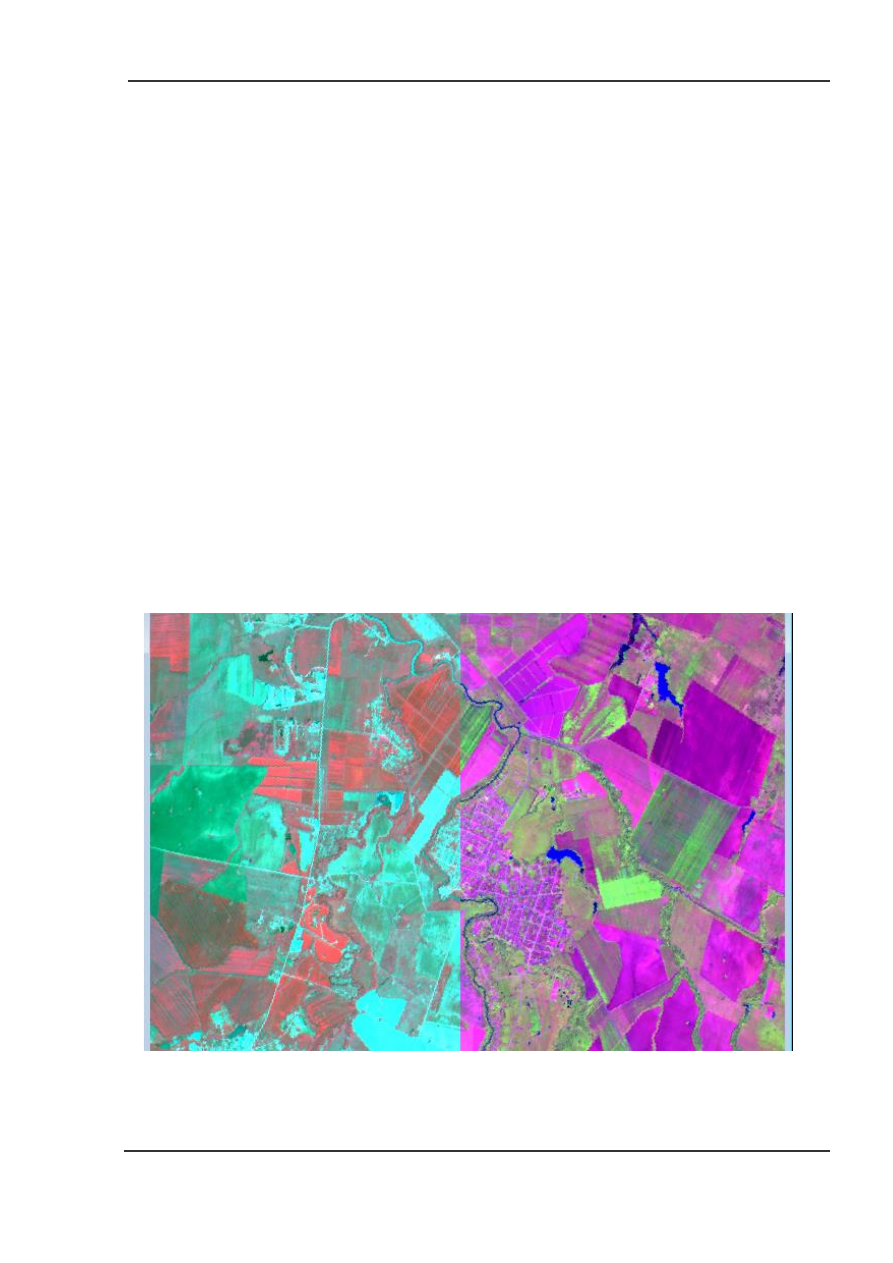

Рис 34.

Пример использования инструмента

Шторка

Измерение расстояний, площадей и углов

Для измерения расстояний, площадей и углов существует инструмент «измеритель»,

вызываемый командой

Инструменты



Измерить расстояние и площадь

главного меню

или при нажатии на быструю кнопку

панели инструментов. Измерения производятся в двух

системах координат:

геоцентрической

и системе координат рабочей сессии программы

(

проекция

)

Для измерения расстояний и углов необходимо указать курсором мыши начальную и

конечную точку, при этом в левом нижнем углу строки состояния программы будет отображено

текущее

расстояние

(«Д»)

метрах

–

. «У» - угол между текущим и

предыдущим отрезками. Для завершения измерения текущего сегмента необходимо дважды

кликнуть левой кнопкой мыши.

Для измерения площадей необходимо, используя инструмент «измеритель», оконтурить

требуемую территорию, удерживая клавишу

Shift

на клавиатуре. При этом будет отображаться

площадной объект, и после его замыкания (двойным нажатием левой кнопки мыши) будет

выведено информационное сообщение (Рис 35), в котором:



в первой строке указывается канал,
для которого проводилось вычисление

статистики;



во

второй

строке

указывается

площадь в единицах измерения

проекции;



в третьей – минимальное значение
яркости в выделенной области;



в четвертой – максимальное значение
яркости;



в пятой – среднее значение яркости;



в шестой – стандартное отклонение

значений яркости.

Статистика рассчитывается для канала,

установленного в первом («

Красном

») слоте.

Для отключения режима измерения расстояний необходимо нажать правую клавишу

мыши или выбрать другой инструмент.

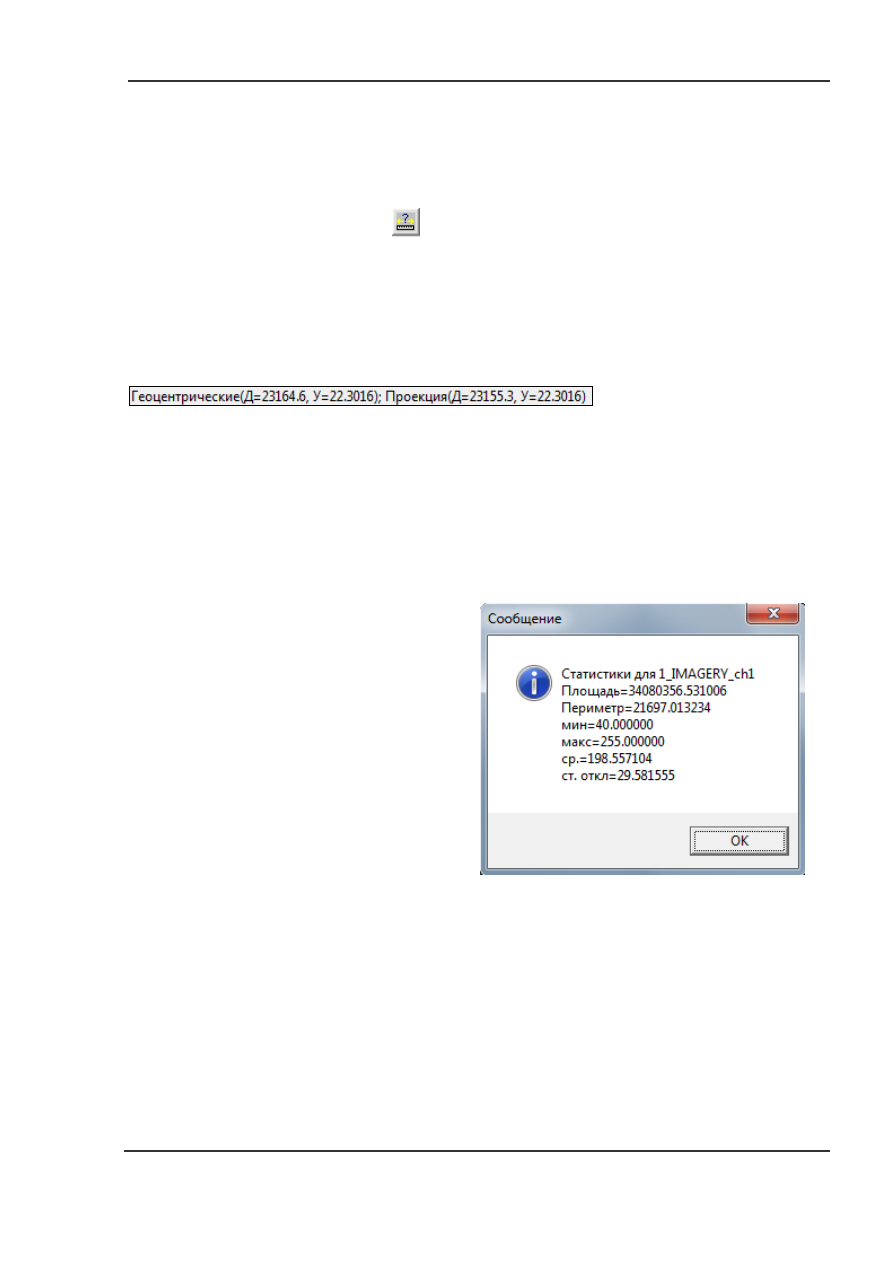

Рис 35.

Информационное сообщение со

статистикой расчета оконтуренного

площадного объекта

Информация по указателю

Для получения информации обо всех отображаемых слоях, как растровых, так и

векторных, можно использовать инструмент

Информация по указателю

. Для его вызова

надо выполнить команду

Инструменты



Информация по указателю

главного меню или

нажать быструю кнопку

панели инструментов. После вызова инструмента, для получения

информации необходимо в нужном месте ваших данных нажать левую кнопку мыши. Появится

окно подобного вида (Рис 36):

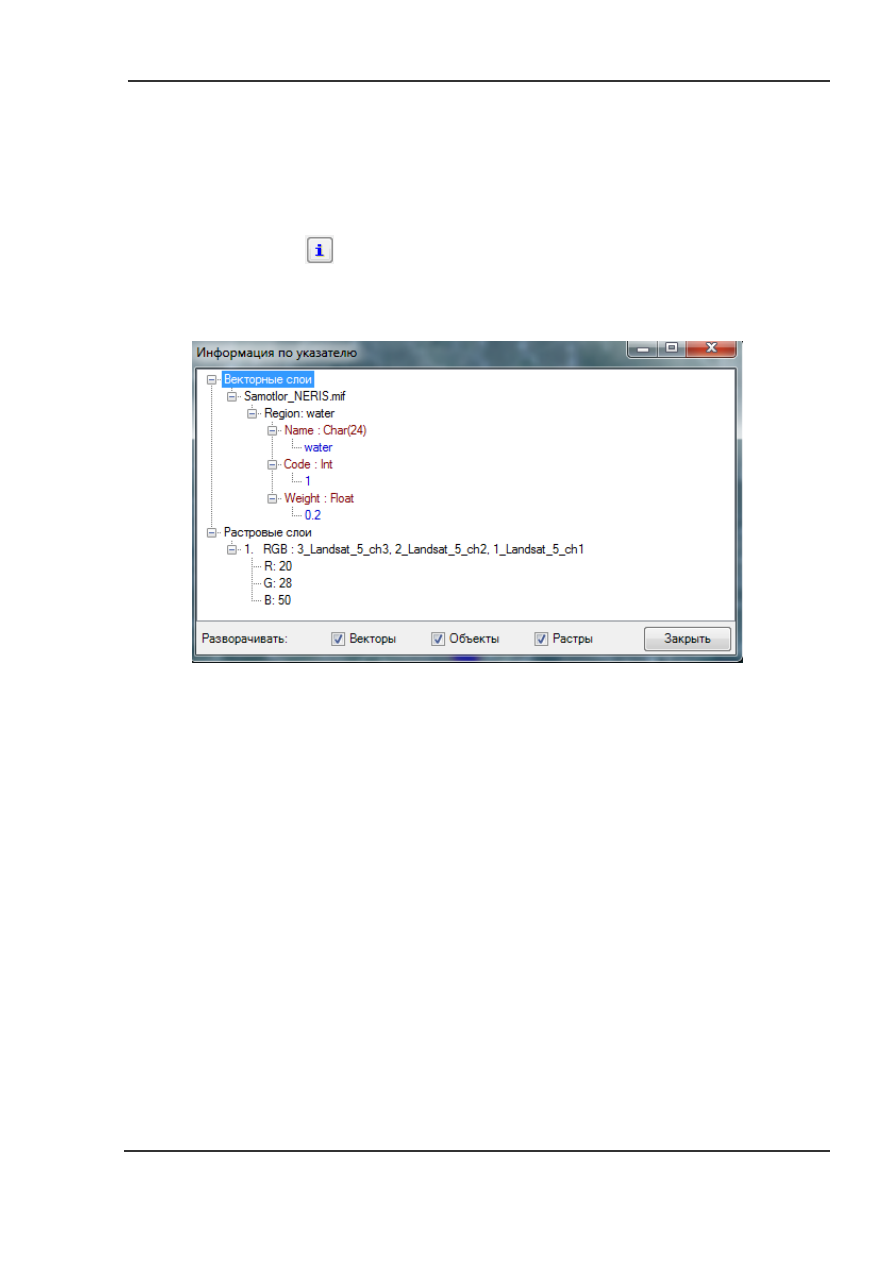

Рис 36.

Диалог

Информация по указателю

Данное окно показывает атрибутивную информацию для указанной точки пространства

для следующих ваших данных: доступных векторных слоев, видимых и невидимых растровых
слоев. Для векторных слоев указывается названия и номера слоев, типы геометрии объектов

(point, region, MPLine), структура таблицы атрибутов и ее содержание. Для растровых слоев

указывается их тип (RGB/Mono), набор каналов, и собственно, яркости пикселей в каждом

канале в указанной точке пространства.

Внизу, в строке

Разворачивать

флагами

Векторы

Объекты

Растры

можно отметить,

разворачивать ли атрибутивную информацию / структуру (при установленном флаге)

или показывать в свернутом виде:

Флаг

Векторы

– показывает, что структура векторных слоев будет раскрываться

пообъектно, т.е. вся структура атрибутов показываться не будет, а будет показан

список векторных объектов в указанной точке и значение только того поля атрибутов,

которое указано в диалоге

Вектор



Выбрать поле для отображения.

Флаг

Объект

– при установке вместе с

флагом

Вектор

указывает, раскрывать ли всю

атрибутивную информацию векторных слоев.

Флаг

Растры

– указывает, раскрывать ли поканально информацию о растровых слоях.

Работа с фрагментом изображения

Для работы с фрагментом изображения в программе предусмотрен следующий

инструментарий:



Сегмент изображения



Выделенная прямоугольная область



Инструментарий

Экстент



Векторная маска

Сегмент изображения

В программе возможно разделение изображения на сегменты заданного размера,

обработка данных в пределах выбранного сегмента. Для выбора сегмента используется

инструмент

Сегменты растров

. Для задания сегмента:

Выполните команду главного меню

Инструменты



Сегменты растров

или нажать

быструю кнопку

на панели инструментов. В результате будет открыто диалоговое окно

Сегменты растров

(Рис 37).

В диалоговом окне

Сегменты растров

в группе

Растры

укажите каналы, которые

требуется ограничить.

Выберите одну из схем –

произвольная

2х2

или

3х3

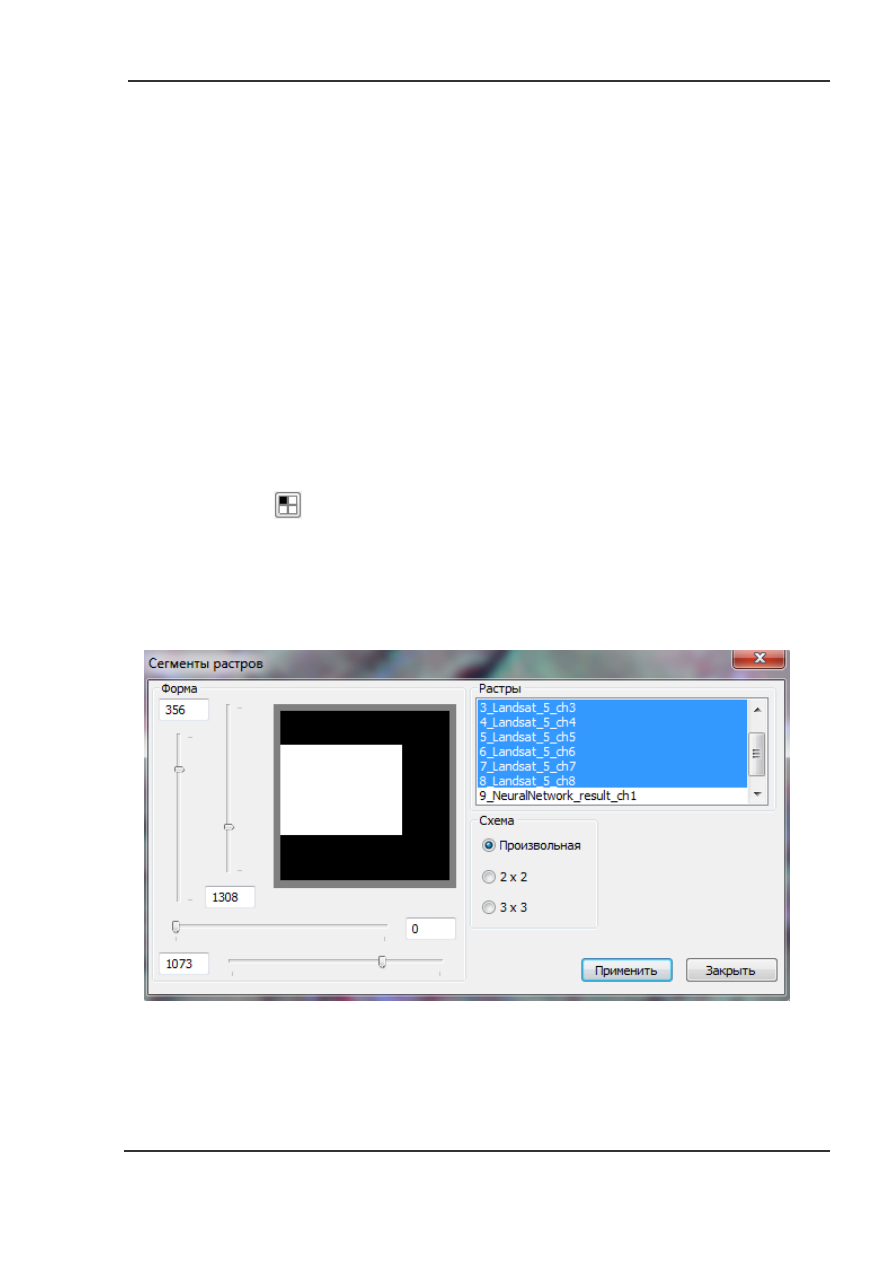

Рис 37.

Диалог

Сегменты растров

В группе

Форма,

используя элементы управления диалога, определите размер сегмента, и

его положение (отображается белым цветом):

Группа

Форма

– задает размер фрагмента:

Движки

– позволяют изменять размер фрагмента в интерактивном режиме.

Поля

ввода

– позволяют задать размер вручную (в пикселях).

Группа

Растры

– задает каналы, которые необходимо ограничить.

Группа

Схема

– задает одну из доступных схем:



Произвольная

– сегмент произвольного размера (для выбора этой схемы кликнете

дважды по переключателю).



2х2

– сегмент, площадь которого кратна 1/2 изображения по горизонтали и 1/2

изображения по вертикали. Положение требуемого сегмента регулируется движками

группы

Форма



3х3

– сегмент, площадь которого кратна 1/3 изображения по горизонтали и 1/3

изображения по вертикали. Положение требуемого сегмента регулируется движками
группы

Форма

Кнопка

Применить

– применяет значения, в случае если размер растра указывался вручную с

клавиатуры.

Кнопка

Закрыть

– закрывает диалог.

Для отмены действия необходимо снова выбрать необходимые каналы и в группе

Форма

задать новый сегмент или полное изображение.

Выделенная прямоугольная область

По выделенной прямоугольной области можно выполнить большинство из возможных в

программе процедур (корегистрация, сохранение, фильтрация и др.).

Для выделения прямоугольной области необходимо выполнить команду

Инструменты



Выбор региона

главного меню или нажать быструю кнопку

панели инструментов, и

программа перейдет в

режим задания прямоугольной области

. Затем нажать левую кнопку

мыши и, не отпуская, нарисовать прямоугольник, перемещая курсор. Размер нарисованного

прямоугольника можно изменить, для чего в

режиме задания прямоугольной области

навести курсор на границу выделенной области, курсор изменится, и границу можно будет

отредактировать.

Для снятия выделенной области необходимо в

режиме задания прямоугольной

области

кликнуть в свободном месте на экране.

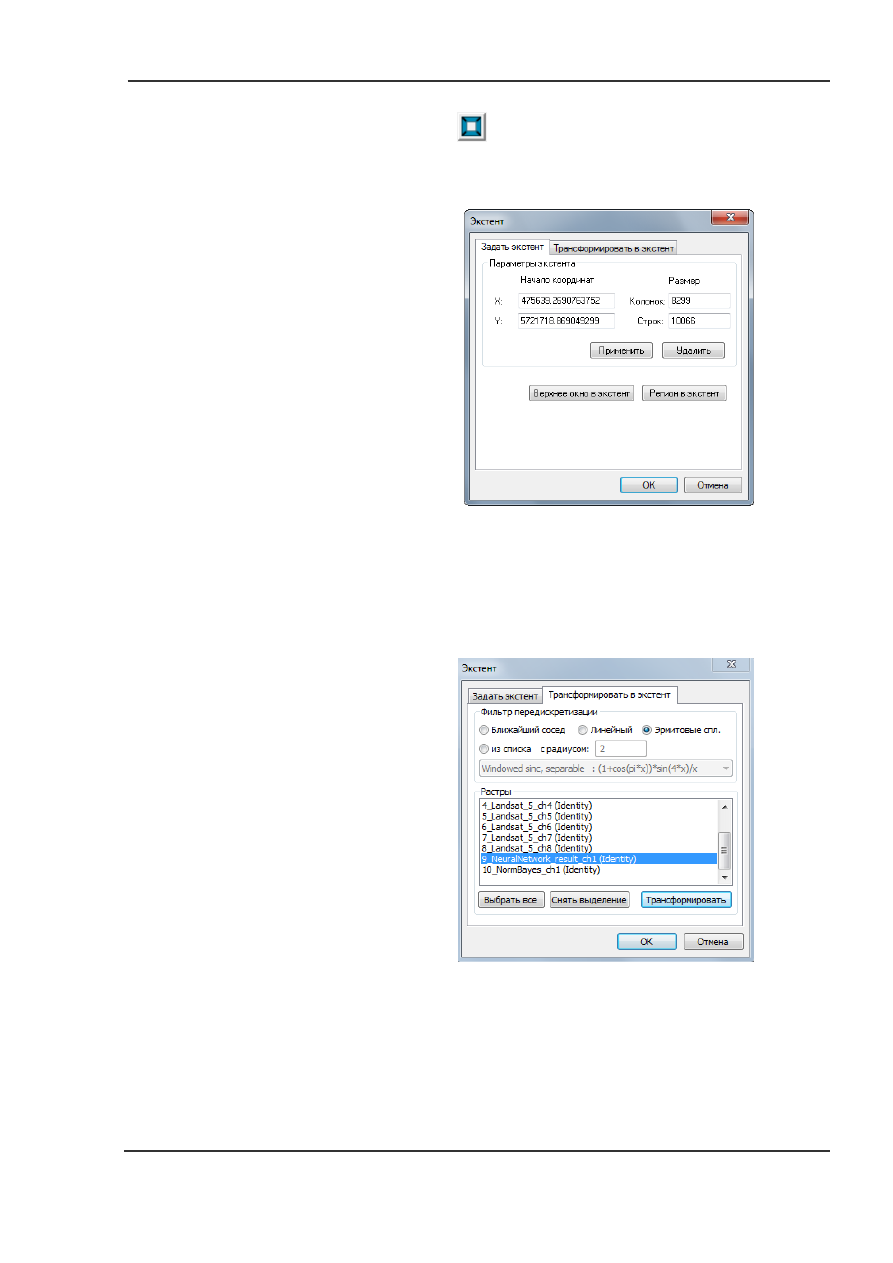

Инструментарий Экстент

Инструмент

Экстент

задает размер рабочей области. По умолчанию размер рабочей

области определяется размером описанного прямоугольника для всех загруженных в программу

растровых слоев. Для изменения размера рабочей области используется инструмент

Экстент

Для вызова инструмента необходимо выполнить команду

Инструменты



Экстент

главного меню или нажать быструю кнопку

на панели инструментов, после чего будет

загружен диалог

Экстент

. Диалог

Экстент

состоит из двух закладок (Рис 38).

Закладка

Задать экстент

задает размер рабочей области.

Группа

Параметры экстента

–

позволяет задать размер

вручную:

поле

ввода

– задается

координата

верхнего

левого угла (

в единицах

измерения

проекции

рабочего проекта

)

поле ввода

– задается

координата

верхнего

левого угла (

в единицах

измерения

проекции

рабочего проекта

поле

ввода

Колонок

– задается ширина в пикселях.

поле

ввода

Строк

– задается

высота в пикселях.

Кнопка

Применить

–

подтверждает

значения

заданных размеров.

Кнопка

Удалить

– отменяет

действие инструмента.

Кнопка

Верхнее окно в экстент

–

позволяет задать размер по

границе изображения в

активном рабочем окне.

Кнопка

Регион в экстент

–

позволяет задать размер по

выделенной прямоугольной

области,

заранее

установленной инструментом

Выбор региона.

Рис 38.

Диалог

Экстент

закладка

Задать

экстент

Рис 39.

Диалог

Экстент

закладка

Трансформировать в экстент

Закладка

Трансформировать в экстент

позволяет произвести преобразование

пикселей растрового изображения из исходной системы координат в базис текущего рабочего

проекта (Рис 39).

В программе реализован подход единого базиса (единой системы координат и

пространственного разрешения), что позволяет без дополнительных затрат одновременно

работать с изображениями, исходно лежащими в различных картографических проекциях и

имеющими различное пространственное разрешение. При некоторых видах обработки

(например, при автоматической векторизации) возникает необходимость формирования

растровой матрицы изображения.

При формировании матрицы растрового изображения решается две задачи –

трансформирование координат и интерполяция яркостей (ресамплинг) (Рис 40). При

трансформировании координат используется один из алгоритмов, описанных в разделе

«Геометрическая коррекция растровых изображений»

Рис 40.

Формирование матрицы растрового изображения

Для ресамплинга используются специальные сверточные фильтры, позволяющие в

зависимости от требования конкретной задачи, установить компромисс между точностью

передачи исходных значений яркости и качеством (четкостью) выходного растра. В программе

при ресамплинге можно использовать один из следующих сверточных фильтров (Рис 41):

исходный растр

фильтр

Ближайший

сосед

фильтр

Линейный

фильтр

Эрмитовые

сплайны

отклик фильтра

Рис 41.

Пример сверточных фильтров

Данные фильтры используются при всех процедурах ресамплинга, выполняемых

программой. Кроме того, можно использовать один из дополнительных фильтров, для чего

необходимо включить переключатель

Из списка с радиусом

в группе

Фильтр

передискретизации

, выбрать в списке один из возможных фильтров и задать его радиус.

Значение радиуса задается как степень числа 2 + 1 (

R=(2^vol)+1

). Например, значение

радиуса 1 соответствует (2^1)+1=3, значение 2 – (2^2)+1=5 и т.д.

списке

группы

Растры

– выбираются каналы, размер которых необходимо изменить.

Кнопка

Выбрать все

– выделяет все загруженные в программу каналы.

Кнопка

Снять выделение

– снимает выделение.

Кнопка

Трансформировать

– выполняет процедуру формирования матрицы растрового

изображения.

После выполнения процедуры

Трансформировать

создаются и автоматически

загружаются временные файлы, исходные изображения будут выгружены из программы, при

этом к исходному имени канала будет добавлено окончание

warp

. Например, если выполнить

трансформирование

для канала «4_after_stretch», будет создан временный файл

4_after_stretch_warp, а исходный канал будет закрыт.

В случае если система координат загруженного растра соответствует базису рабочего

проекта, после имени канала отображается слово «(Identity)», означающее, что ресамплинг не

требуется.

Использование данной опции может существенно ускорить работу с данными TERRA

MODIS (это связанно со спецификой прибора MODIS).

В случае работы с тематическими или бинарными слоями рекомендуется использовать

фильтр

Ближайший сосед

, при котором интерполяция минимальна, для изображений лучше

использовать фильтры

Эрмитовые сплайны

или

Линейный

Векторная маска

Кроме описанных выше способов работы с фрагментом изображения, в большинстве

случаев существует возможность работы с фрагментом произвольной формы. Для задания

формы обрабатываемого фрагмента можно использовать векторный слой с полигональными

объектами. В программе существует возможность использовать существующий векторный слой

или создать собственный.

Работа с векторными слоями описана в соответствующем разделе

«Работа с векторными

слоями»

ScanEx Image Processor v.5.0. Руководство - часть 6
