3. ПРИБОРЫ НАБЛЮДЕНИЯ И ОРИЕНТИРОВАНИЯ

3.1. ПРИБОР НАБЛЮДЕНИЯ ТКН-3 КОМАНДИРА ТАНКА

3.1.1. Пользование прибором наблюдения

Прибор ТКН-3 является сложным оптико-механическим изделием, поэтому обращаться с ним следует аккуратно и бережно, помня о необходимости тщательно оберегать от засветок установленный в нем ЭОП.

В процессе эксплуатации прибора ТКН-3 необходимо соблюдать следующие основные правила:

при работе ночью предохранять прибор наблюдения от попадания в него прямого яркого света, пользуясь для этого диафрагмой и шторкой;

рукоятку перекидного зеркала ставить в положение "Н" (ночь), открывать диафрагму и шторку только при работе с прибором в ночное время. Все остальное время диафрагма и шторка должны быть закрыты, а рукоятка зеркала должна находиться в положении "Д" (день);

при работе с прибором помнить, что включенный инфракрасный прожектор может быть обнаружен противником с помощью аналогичных приборов, поэтому следует избегать включения осветителя без необходимости.

При ухудшении изображения в приборе, вызываемом пылью, грязью, следует протирать наружные оптические поверхности прибора наблюдения, поверхности защитного стекла и фильтра прожектора, а в случаях заиндевения или запотевания оптики - включать электрообогрев.

При температурах окружающего воздуха ниже минус 10 °С включать электрообогрев защитного стекла не рекомендуется в целях исключения образования ледяного валика, ограничивающего поле зрения, и появления на стекле грязной пленки.

При температурах окружающего воздуха 10 °С и выше электрообогрев защитного стекла при его запотевании включать кратковременно до исчезновения запотевания (выключатель расположен над прибором ТКН-3). Включение на длительное время недопустимо, так как может произойти расклейка стекла из-за перегрева.

При работе зимой окуляры прибора необходимо обогревать специальным электрообогревателем; надевается вместо наглазников и включается в розетку на окулярной стенке прибора. Обогреватель находится в ящике ЗИП прибора наблюдения.

В случаях переноса прибора с танка в ремонтную мастерскую или отапливаемое помещение при наличии резких колебаний температуры необходимо через 2-3 ч прибор тщательно обтереть от запотевания.

При изменениях окружающей температуры периодически проверять состояние влагопоглотителя (силикагеля) в патроне осушки прибора и при изменении голубоватой окраски силикагеля на бледно-розовую патрон осушки или силикагель в патроне заменить.

При применении прожектора для работы в режиме видимого света обязательно устанавливать оправу с бесцветным защитным стеклом вместо инфракрасного светофильтра.

3.12. Выверка прибора ТКН-3

Проверку прибора для обеспечения согласования направления визирования с направлением ствола пушки проводить по выверочной мишени (рис. 13) после выверки прицела-дальномера в такой последовательности: установить танк без бокового крена (визуально); установить контрольную мишень на дальность 25 м от дульного среза ствола пушки при ее угле возвышения 0°;

наклеить перекрестие из нитей черного цвета толщиной 0,3 мм на дульный срез пушки;

застопорить командирскую башенку в положении для наблюдения вперед;

вынуть ударный механизм пушки;

совместить перекрестие на дульном срезе ствола пушки, видимое через отверстие в клине затвора, с перекрестием пушки на щите, при этом вертикальная риска перекрестия, видимая в окуляры прибора ТКН-3, должна быть совмещена с перекрестием на мишени для него. При несовме-щении по горизонту риски прибора с перекрестием на щите расшплинто-вать и отпустить на несколько оборотов четыре болта крепления рамки прибора и поворотом прибора с рамкой добиться совмещения, после чего затянуть и зашплинтовать болты.

3.1.3. Согласование оптических осей прибора и прожектора

При ухудшении видимости через ночную систему прибора необходимо согласовать оптические оси прибора наблюдения и прожектора.

Выверку проводить с наступлением темноты по выверочной мишени, устанавливаемой на 25 м от дульного среза ствола пушки, в такой последовательности:

включить прибор наблюдения с соблюдением мер предосторожности в соответствии с указаниями п. 3.1.4;

установить прибор центром поля зрения на перекрестие мишени и застопорить его в этом положении; выключить прибор;

снять инфракрасный светофильтр с прожектора и включить прожектор;

переместить прожектор по вертикали изменением длины тяги, вращая муфту тяги, а по горизонтали - смещением в овальных отверстиях цапф и установить его так, чтобы световое пятно располагалось на мишени и симметрично относительно перекрестия "ОУ-ЗГК";

не сбивая выверенного положения прожектора, затянуть контргайки на тяге и гайки, крепящие цапфы к корпусу прожектора. После затяжки убедиться в правильности выверки;

выключить прожектор и установить на него инфракрасный светофильтр.

Допускается ночью или в сумерках проверка согласованности осей прибора и прожектора по удаленной точке на местности.

Проверку проводить ночью или в сумерках в такой последовательности:

установить танк горизонтально (визуально);

включить прибор и прожектор, при этом рукоятка механизма зеркала должна стоять в положении "Н", диафрагма и шторка должны быть в положении "Откр." (в сумерках - частично "Откр."); отпустить контргайки на тяге прожектора; выбрать предмет, удаленный от танка на 300-400 м: визируя центром поля зрения прибора наблюдения на основание предмета, регулировкой прожектора добиться совмещения центра светового пятна с этим же местом предмета;

затянуть контргайки на тяге прожектора и при ненадобности работы с прибором выключить прожектор и прибор;

рукоятку зеркала установить в положение "Д", рукоятки шторки и диафрагмы в положение "Закр.".

3.1.4. Проверка работоспособности ночной

системы прибора

Проверку работоспособности ночной системы прибора в дневное время проводить в такой последовательности:

убедиться, что рукоятки шторки и диафрагмы находятся в положении "Закр.";

отвернуть прибор от яркого света и перевести рукоятку переключения зеркала в положение "Н";

включить АЗР ЛЮК на правом распределительном щитке башни;

включить прибор;

наблюдая в прибор, открыть шторку;

поворачивать рукоятку шторки и диафрагмы до появления в поле зрения прибора зеленоватого свечения с изображением местности перед прибором, при этом яркость изображения должна быть минимальной. Продолжительность проверки работоспособности прибора днем не должна превышать 30 с;

выключить прибор и повернуть рукоятки шторки и диафрагмы в положение "Закр.", а рукоятку переключения зеркала в положение "Д";

включением прожектора убедиться в его работоспособности. При установленном инфракрасном фильтре работоспособность прожектора определять по излучению тепла на ощупь рукой;

выключить АЗР ЛЮК.

В ночное время проверять работоспособность прибора следует при полностью или частично открытых шторке и диафрагме и включенном прожекторе.

3.1.5. Работа с прибором в дневное время

При подготовке прибора к работе днем необходимо убедиться, что рукоятка механизма зеркала находится в положении "Д", шторка и диафрагма закрыты, выключатель питания на приборе находится в положении "Выкл.".

Для наблюдения через прибор необходимо установить окуляры по базе глаз и произвести диоптрийную наводку.

Угломерная шкала в правой ветви дневной системы позволяет замерять необходимые угловые размеры, а дальномерная шкала - определять дальности до целей высотой 2,7 м, находящихся в поле зрения.

Цена малого деления угломерной шкалы равна 2 т. д., а большого - 4 т. д.

3.1.6. Работа с прибором в ночное время

При подготовке прибора к работе в ночное время необходимо: снять защитную крышку с ОУ-ЗГК;

включить АЗР ЛЮК на правом распределительном щитке башни; рукоятку механизма зеркала поставить в положение "Н"; рычаг шторки перевести в положение "Откр."; включить выключатель питания на приборе ТКН-3; при наблюдении через окуляры поворачивать рычаг диафрагмы до появления зеленоватого свечения экрана ЭОП и изображения;

включить прожектор переключателем (положение "Постоянно" или "От кнопки");

окуляры прибора установить при необходимости по базе глаз и произвести диоптрийную наводку на резкость изображения;

с помощью диафрагмы добиться четкого изображения наблюдаемых на местности предметов.

В светлые ночи, в сумерки и на рассвете можно пользоваться ночной ветвью прибора без подсветки прожектором. В условиях бесподсветочной работы прибора дальность видения через него может повышаться.

При появлении ярких точечных источников света и в случаях, когда вся местность освещена ярко, необходимо уменьшить количество света, попадающего в прибор, перекрытием диафрагмы, а также прикрыть изображение источников яркого света, находящихся у верхнего края поля зрения с помощью шторки.

По окончании работы ночью выключить прибор и прожектор, закрыть шторку и диафрагму, рукоятку зеркала перевести в положение "Д". Выключить АЗР ЛЮК и установить защитную крышку на ОУ-ЗГК.

3.1.7. Демонтаж и установка прибора и прожектора

Для демонтажа прибора необходимо:

расшплинтовать электрический соединитель и отсоединить его от прибора;

расфиксировать замок тяги на приборе и вывести тягу из зацепления;

поддерживая прибор снизу левой рукой, ввернуть винт, расположенный на рамке крепления прибора (по стрелке "Открепл."), до упора и вынуть прибор из шахты блока люка.

Устанавливать прибор в последовательности, обратной демонтажу.
Для демонтажа прожектора необходимо:

отсоединить провод прожектора, проходящий внутри тяги, от развет-вительноЙ колодки;

вывернуть из блока люка гайку, не нарушая соединения ее с гофро-патрубком и избегая повреждения резины патрубка гаечным ключом;

расфиксировать замок тяги на приборе и вывести тягу из зацепления;

на блоке люка отвернуть два болта крепления кронштейна прожектора и снять прожектор с места установки.

Устанавливать прожектор в последовательности, обратной демонтажу.

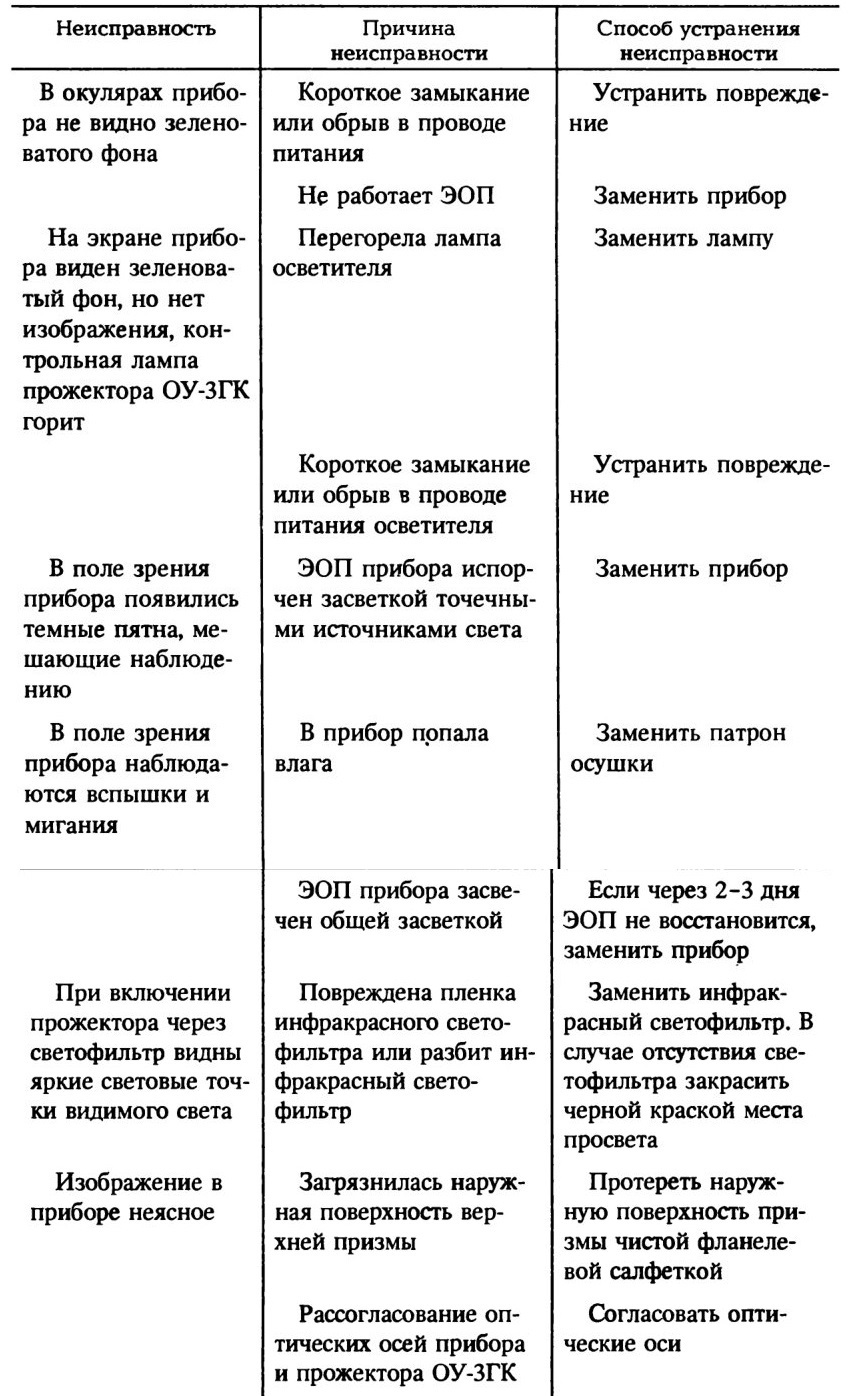

3.1.8. Возможные неисправности прибора и способы их устранения

В окулярах прибора не видно зеленоватого фона

На экране прибора виден зеленоватый фон, но нет изображения, контрольная лампа прожектора ОУ-ЗГК горит
В поле зрения прибора появились темные пятна, мешающие наблюдению

В поле зрения прибора наблюдаются вспышки и мигания
При включении прожектора через светофильтр видны яркие световые точки видимого света

Изображение в приборе неясное

32. ПРИБОР НОЧНОГО ВИДЕНИЯ ТВНЕ-4Б

32.1. Подготовка прибора к работе

При установке прибора ТВНБ-4Б в положение "по-боевому" необходимо:

отсоединить кабель обогрева от прибора наблюдения ТНПО-168В и уложить его в клипсы;

вынуть из шахты прибор ТНПО-168В и снять с него амортизационно-уплотнительную проставку;

вынуть пальцы крепления эксцентрикового зажима прибора ТНПО-168В;

установить зажим 1 (рис. 37) в вилках 2 в нижнее положение, закрепив рычаги эксцентрикового зажима пальцами 3;

вынуть прибор ТВНЕ-4Б из укладочного ящика и убедиться, что шторка и диафрагма закрыты;

уложить прибор ТНПО-168В на место укладки прибора ТВНЕ-4Б; надеть амортизационно-уплотнительную проставку, снятую с прибора ТНПО-168В, на обойму прибора ТВНЕ-4Б;

вставить прибор вместе с обоймой и проставкой в шахту и закрепить его зажимом 1 аналогично тому, как крепится прибор ТНПО-168В; освободить кабель питания прибора ТВНЕ-4Б из клипс; снять крышку с разъема прибора и заглушку с разъема кабеля питания;

подсоединить к прибору кабель питания плотным навертыванием накидной гайки электрического соединителя. Крышку с разъема прибора и заглушку с кабеля питания свинтить между собой и уложить в клипсы на верхнем носовом листе. Лишнюю длину кабеля уложить без провисания в свободные клипсы.

Снимать прибор ТВНЕ-4Б в последовательности, обратной установке.

Для установки прибора ТВНЕ-4Б в положение "по-походному"

необходимо:

закрепить кронштейн 2 (рис. 38) на оси 1 и зафиксировать с помощью стопора 4;

установить прибор на две бонки кронштейна и закрепить винтом 3; освободить кабель питания прибора из клипс, пропустить через окно в кронштейне и подсоединить к электрическому соединителю прибора, а лишнюю длину кабеля уложить без провисания в свободные клипсы. Снимать прибор в последовательности, обратной установке.

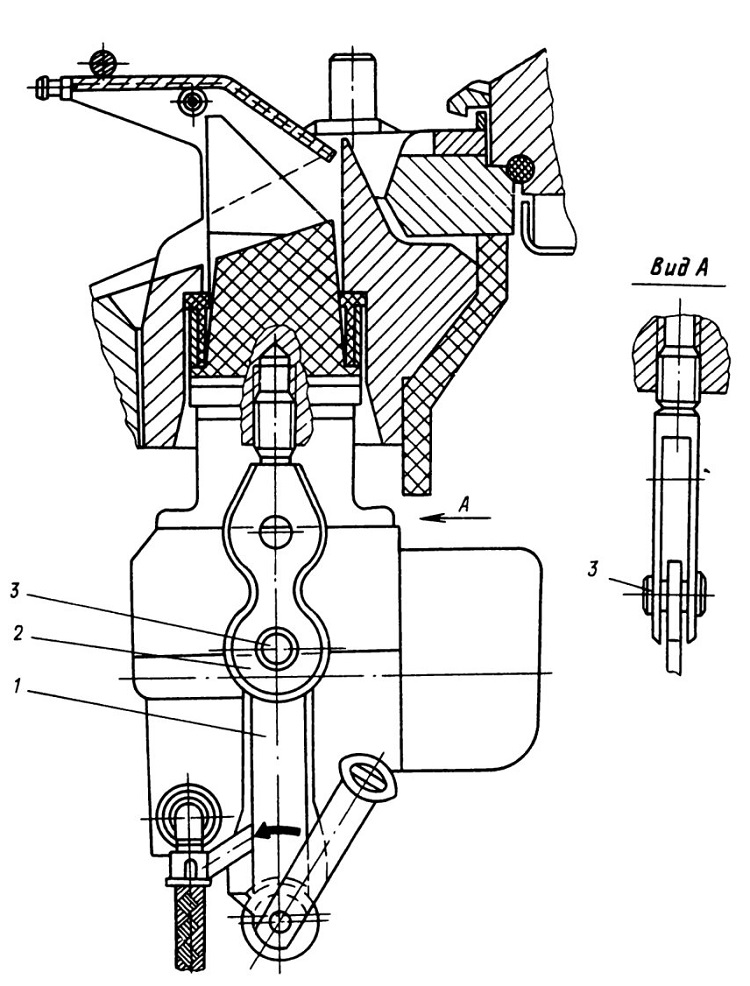

Рис. 37. Установка прибора ТВНЕ-4Б по-боевому: 1 - зажим; 2 - вилка; 3 - палец

322. Включение прибора

Включение прибора производить в такой последовательности: выключить в отделении управления аварийный плафон, прикрыть шторкой светильники освещения щитка контрольных приборов механика-водителя;

вынуть из наглазников окуляров резиновые заглушки и уложить их в укладочный ящик прибора;

включить прибор минимальным поворотом рукоятки привода шторки;

наблюдая в прибор, дальнейшим поворотом рукоятки открыть шторку, а рукоятку диафрагмы плавно поднимать вверх до получения контрастного изображения местности. При этом яркость изображения в левом и правом окулярах может быть различной в зависимости от освещенности местности;

при недостаточной для вождения танка яркости в правом окуляре и почти полном отсутствии изображения в левом необходимо включить фару ФГ-125, при этом в левом окуляре изображение станет более ярким.

При необходимости обогрева головной призмы прибора рукоятку переключения обогрева следует установить в положение "Вкл. призма".

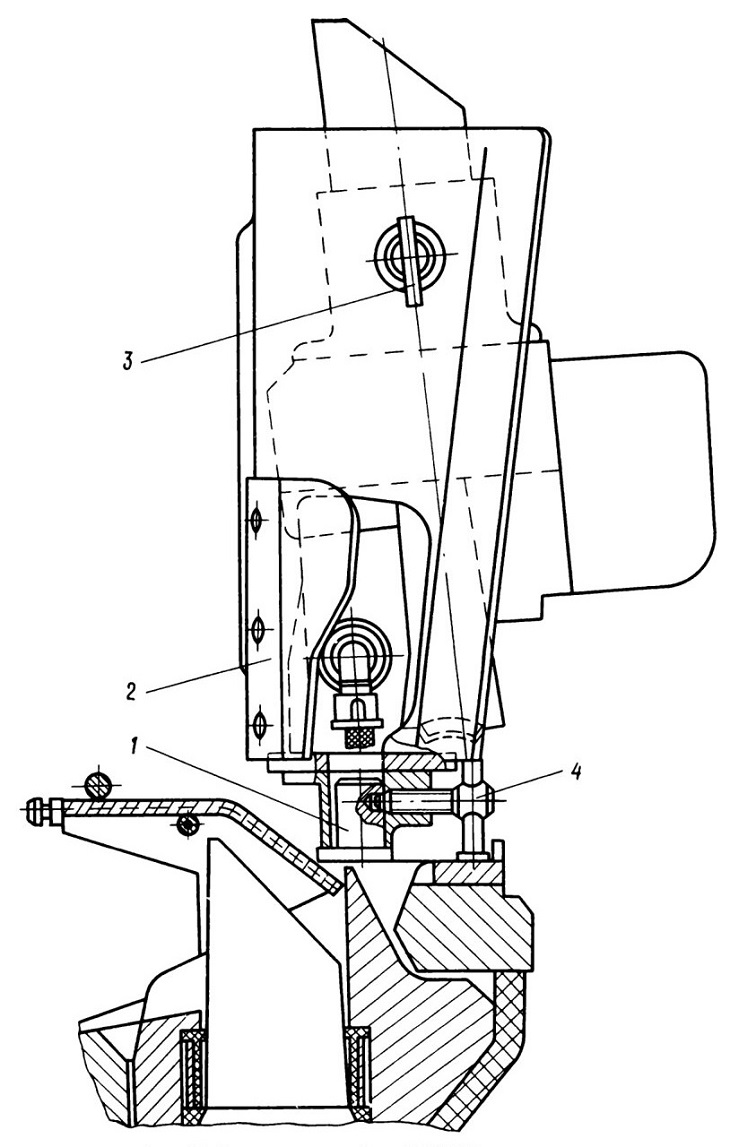

Рис. 38. Установка прибора ТВНЕ-4Б по-походному:
1 - ось; 2 - кронштейн; 3 - винт; 4 - стопор

32.3. Особенности работы с прибором

Условия наблюдения ночью через прибор ТВНЕ-4Б имеют некоторые особенности, требующие от наблюдателя определенных навыков. Основные особенности заключаются в следующем.

Изображение местности при наблюдении через прибор ТВНЕ-4Б одноцветно и имеет худшую четкость, чем при наблюдении через дневной прибор. При пользовании прибором без подсветки рассматриваемые предметы не имеют контрастных теней, что скрадывает рельеф местности. Поэтому экипаж танка должен иметь определенные навыки в распознавании объектов и рельефа местности при наблюдении через прибор.

Встречные засветки фарами, ракетами, пожарами и другими источниками света вызывают появление в поле зрения ярких пятен, которые затрудняют наблюдение за местностью. Для устранения этого необходимо частично перекрывать поле зрения шторкой и диафрагмировать объектив прибора диафрагмой. Рекомендуется пользоваться шторкой также при наблюдении предметов местности на фоне светлого горизонта, а диафрагмой - при повышенной освещенности (в сумерки, на рассвете, в лунную ночь) и непосредственно при наблюдении за объектами и дорогой для получения наиболее контрастного изображения. При низкой освещенности (в темную ночь, в лесных просеках, ущельях) необходимо включать фару ФГ-125, в целях обеспечения маскировки фару включать только при плохой видимости, затрудняющей вождение танка с заданной скоростью.

3.2.4. Правила пользования прибором

В процессе эксплуатации прибор и шахту прибора всегда необходимо содержать в чистоте, удаляя пыль и грязь немедленно после окончания работы, при этом металлические части следует протирать чистой ветошью, а оптические детали - чистой фланелевой салфеткой. Тщательно следить за состоянием разъема. Розетка разъема должна плотно входить в гнезда вилки и затягиваться от руки накидной гайкой.

По окончании работы прибор уложить в укладочный ящик, при этом закрыть шторку и диафрагму, навернуть заглушку на разъем прибора и кабеля питания, поставить в наглазники окуляров резиновые заглушки. Кабель питания прибора уложить в трассу и закрепить клипсами.

3.2.5. Проверка работоспособности прибора

Порядок проверки приборов днем следующий:

убедиться, что шторка и диафрагма закрыты;

на головку прибора надеть наружную диафрагму с установленным в ней наименьшим отверстием (положение "Солнечно");

расположить прибор так, чтобы во входное окно и окуляры не падал яркий или прямой солнечный свет;

вынуть из наглазников окуляров заглушки;

включить прибор минимальным поворотом рукоятки шторки;

наблюдая в прибор, постепенно открыть шторку и диафрагму (положение "Откр.").

Если видимость при наблюдении в прибор недостаточная, то необходимо в наружной диафрагме установить следующие большие отверстия (положение "Облачно" и тд.).

При смене отверстий в наружной диафрагме шторку и диафрагму прибора следует закрывать.

Последовательно открывая отверстия в наружной диафрагме, подобрать оптимальную освещенность для наблюдения. При большой яркости немедленно закрыть шторку и перейти на одно из предыдущих меньших отверстий.

Прибор должен работать стабильно, без вспышек и миганий, и обеспечивать достаточную видимость предметов на местности. Ход шторки и диафрагмы должен быть тугим и плавным. В крайних положениях шторка должна открывать или закрывать поле зрения. В положении рукоятки шторки "Закрыто" прибор должен выключаться.

При проверке прибора в поле зрения могут наблюдаться тени от диафрагмы и неравномерная яркость поля зрения, что не является признаками неисправности прибора.

Запрещается нарушать правила проверки прибора днем, так как при попадании яркого света в прибор через призму и окуляры он может выйти из строя.

Проверка работоспособности прибора ночью проводится без использования наружной диафрагмы в той же последовательности, что и днем. При недостаточной естественной ночной освещенности включается фара ФГ-125.

3.2.6. Проверка согласованности осей фар ФГ-125 с оптической осью прибора

Для лучшего наблюдения за дорогой и объектами, находящимися в поле зрения прибора, необходимо выполнять проверку согласованности осей фар с оптической осью прибора. Согласование осей производится в ночное время при отсутствии постороннего освещения.

Для согласования осей необходимо: установить танк на ровной площадке;

включить установленный в шахту прибор ТВНЕ-4Б и фару ФГ-125, находящуюся на носовом листе корпуса;

отпустить гайку крепления фары на кронштейне с обеспечением легкого поворота фары усилием руки;

установить предмет в 35 м от танка на продолжении его продольной
оси;

наблюдая за предметом через прибор и поворачивая фару, совмес-' тить центр ее светового пятна с основанием предмета;

не нарушая выверенного положения фары, затянуть гайку ее крепления;

выключить прибор и фару.

Для обеспечения лучшей видимости дороги и местности на башне танка слева установлена вторая фара ФГ-125. Выверка ее с прибором ТВНЕ-4Б проводится аналогично выверке фары, установленной на носовом листе, за исключением дальности до предмета для выверки, который располагается на расстоянии 20 м от танка. Обе фары ФГ-125 выверяются наблюдением через левый окуляр прибора.

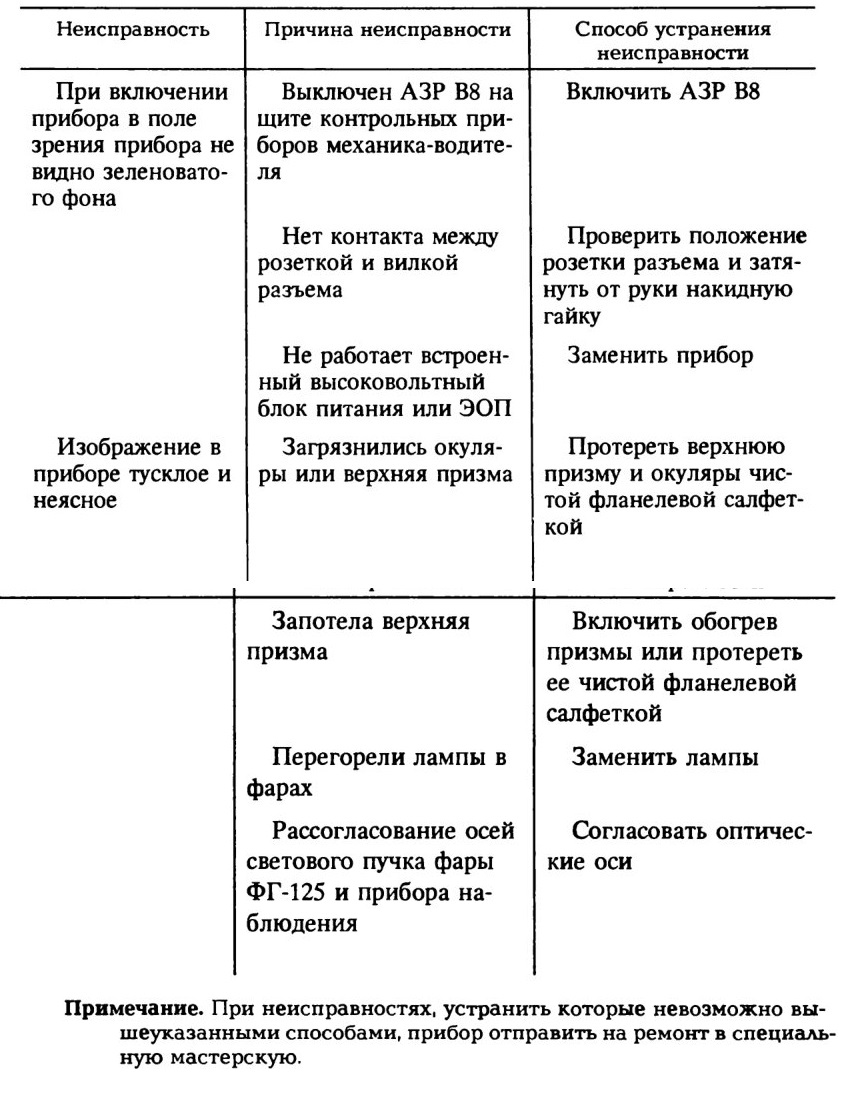

32.1. Возможные неисправности прибора ТВНЕ-4Б и способы их устранения

При включении прибора в поле зрения прибора не видно зеленоватого фона
Изображение в приборе тусклое и неясное

Примечание. При неисправностях, устранить которые невозможно вышеуказанными способами, прибор отправить на ремонт в специальную мастерскую.

33. ПОЛЬЗОВАНИЕ ПРИБОРАМИ НАБЛЮДЕНИЯ ТНПО-168В И ТНПА-65А МЕХАНИКА-ВОДИТЕЛЯ

Перед установкой прибора ТНПО-168В и амортизационно-уплотнительной проставки необходимо внутреннюю полость шахты, прибор и проставку очистить от пыли, грязи и льда.

Эксцентриковый зажим прибора устанавливать так, чтобы прибор наблюдения поджимался максимально возможным усилием рук на рукоятках зажима без применения инструмента, при этом допускается регулировка вилок по высоте путем вворачивания или выворачивания этих вилок.

В целях исключения повреждения стекол окон прибора ТНПО-168В, когда нет необходимости в использовании прибора, необходимо устанавливать на верхнее и нижнее окна прибора специальные заслонки, имеющиеся в ЗИП. Заслонку верхнего окна устанавливать на козырьке перед окном прибора. Нижнее окно закрывать заслонкой, заведя ее за пружины, расположенные на приборе. При пользовании прибором заслонки укладывать в ящик для прибора ТВНЕ-4Б.

Для предотвращения утомляемости глаз при наблюдении через прибор ТНПО-168В за ярко освещенной местностью на выходное окно прибора устанавливать светофильтр.

Обогрев обоих окон прибора ТНПО-168В необходимо включать при температурах окружающего воздуха от 5 до минус 5 °С при дожде, мокром снеге, изморози и обледенении.

При температурах окружающего воздуха ниже минус 10 °С включать электрообогрев обоих окон не рекомендуется.

Электрообогрев нижнего окна должен включаться при заиндевении или запотевании поверхности стекла. В случае появления ледяного валика перед прибором необходимо снять прибор вручную без применения Инструмента и сколоть ледяной валик.

Включать электрообогрев прибора в такой последовательности:

проверить подсоединение электрического соединителя кабеля обогрева к прибору:

на регуляторе температуры стекла, расположенном на правом носовом топливном баке, установить переключатель в одно из двух положений: "Оба стекла" или "Выходное", исходя из условий эксплуатации танка;

выключатель питания РТС поставить в положение "Вкл"; при этом, если температура стекла ниже 25 °С, должна загореться сигнальная лампа; при нагреве стекла до заданной температуры 25-45 °С сигнальная лампа должна погаснуть.

Для выключения электрообогрева прибора выключатель питания РТС поставить в положение "ВыклЛ

Приборы наблюдения ТНПА-65А устанавливать в крышку люка механика-водителя вместо специальных пробок в случае выхода из строя прибора ТНПО-168В.

В нерабочем положении приборы ТНПА-65А необходимо хранить в специальных чехлах на местах, отведенных для их укладки в танке.

3.4. ПОЛЬЗОВАНИЕ ПРИБОРАМИ НАБЛЮДЕНИЯ ТНПО-160, ТНП-165А И ТНПА-65А, УСТАНОВЛЕННЫМИ В БАШНЕ

При установке приборов должна быть поставлена резиновая уплотнительная прокладка.

При закреплении приборов завертывание стопорных винтов должно производиться усилием руки; применение инструмента не допускается.

Для предотвращения утомляемости глаз при наблюдении через прибор ТНПО-160 за ярко освещенной местностью на выходное окно прибора установить светофильтр, который укладывается в карман патронташа для сигнальных патронов. Обогрев обоих окон прибора ТНПО-160 необходимо включать при дожде, мокром снеге, изморози и обледенении. При температуре окружающего воздуха ниже минус 10 °С включать электрообогрев обоих окон не рекомендуется во избежание вмораживания прибора в шахту. Электрообогрев выходного окна прибора ТНПО-160

должен включаться при заиндевении или запотевании поверхности стекла. В случае появления ледяного валика перед прибором необходимо снять прибор и сколоть ледяной валик.

Включать электрообогрев прибора в такой последовательности: проверить подсоединение электрического соединителя кабеля обогрева к прибору;

на регуляторе температуры РТС-27-4, встроенном в корпус прибора, установить переключатель в одно из двух положений - "Оба" или "Вых.", исходя из условий эксплуатации танка;

выключатель питания электрообогрева поставить в положение BKJ1., при этом, если температура стекла ниже 25 °С, должна загореться сигнальная лампа. При нагреве стекла до заданной температуры 25-45 °С сигнальная лампа должна погаснуть.

После устранении запотевания или обледенения прибора электрообогрев выключить.

Для выключения электрообогрева приборов выключатель электрообогрева поставить в положение "Выкл.".

В целях длительного сохранения оптических поверхностей приборов в хорошем состоянии необходимо соблюдать осторожность при установке и снятии приборов и не подвергать ударам защитные стекла.

Засохшую грязь на защитных стеклах окон приборов необходимо предварительно размягчить водой и удалить, затем насухо протереть поверхности стекол чистой фланелевой салфеткой.

35. ЭКСПЛУАТАЦИЯ ГИРОПОЛУКОМПАСА

Включать и выключать прибор только при неподвижном танке. Движение начинать не ранее чем через 5 мин после включения прибора.

Запрещается двигаться с работающим заарретированным прибором. Необходимо следить за тем, чтобы неработающий прибор был заарретиро-ван.

Отвертка и заглушка всегда должны быть на своих местах.

Для включения ГПК необходимо:

включить выключатель ГПК на щите контрольных приборов меха-ника-водителя;

плавным поворотом рукоятки арретира установить на шкале гиропо-лукомпаса требуемый угол;

через 5 мин после включения разарретировать прибор, оттянув на себя рукоятку арретира до щелчка.

Для выключения ГПК необходимо: выключить выключатель ГПК;

заарретировать прибор, поджав рукоятку арретира вперед от себя. Подробно работа с гирополукомпасом описана в Руководстве по материальной части и эксплуатации танковой навигационной аппаратуры (Воениздат, 1988).

4. СИСТЕМЫ ГИДРОПНЕВМООЧИСТКИ ЗАЩИТНЫХ СТЕКОЛ ПРИБОРОВ НАБЛЮДЕНИЯ И ПРИЦЕЛИВАНИЯ

Системы предназначены для очистки защитных стекол приборов от грязи жидкостью и воздухом, а от пыли и снега - воздухом.

4.1. ПОЛЬЗОВАНИЕ СИСТЕМОЙ ГПО ПРИБОРА НАБЛЮДЕНИЯ МЕХАНИКА-ВОДИТЕЛЯ

Для очистки прибора наблюдения от грязи необходимо: повернуть рукоятку 18 (рис. 2) крана-клапана влево до упора; кратковременно нажать на рычаг крана-клапана до упора.

Повторно систему ГПО включать не ранее чем через 2-3 с для обеспечения заполнения дозатора следующей порцией воды.

При очистке прибора воздухом рукоятка крана-клапана должна быть повернута вправо до упора.

Система ГПО может быть использована для очистки стекла щитка защитного колпака механика-водителя. Работа системы в этом случае аналогична ее работе при очистке прибора наблюдения. Порядок подключения системы ГПО к щитку изложен в подразд. 1.4.

4.2. ПОЛЬЗОВАНИЕ СИСТЕМОЙ ГПО ЗАЩИТНОГО СТЕКЛА ПРИЦЕЛА-ДАЛЬНОМЕРА

Для очистки защитных стекол от грязи необходимо: открыть вентиль баллона 6 (рис. 39);

повернуть рукоятку 10 крана-клапана в горизонтальное положение до упора;

нажать (кратковременно, на 1-2 с) до упора на пусковой рычаг 9 клапана 11.
Повторное включение клапана следует производить через 2-3 с для обеспечения заполнения дозатора следующей порцией воды.

При очистке защитного стекла только воздухом рукоятку 10 крана-клапана 11 необходимо установить вертикально вверх до упора.

При пользовании ручным механическим очистителем для очистки от грязи защитное стекло необходимо предварительно смочить водой.

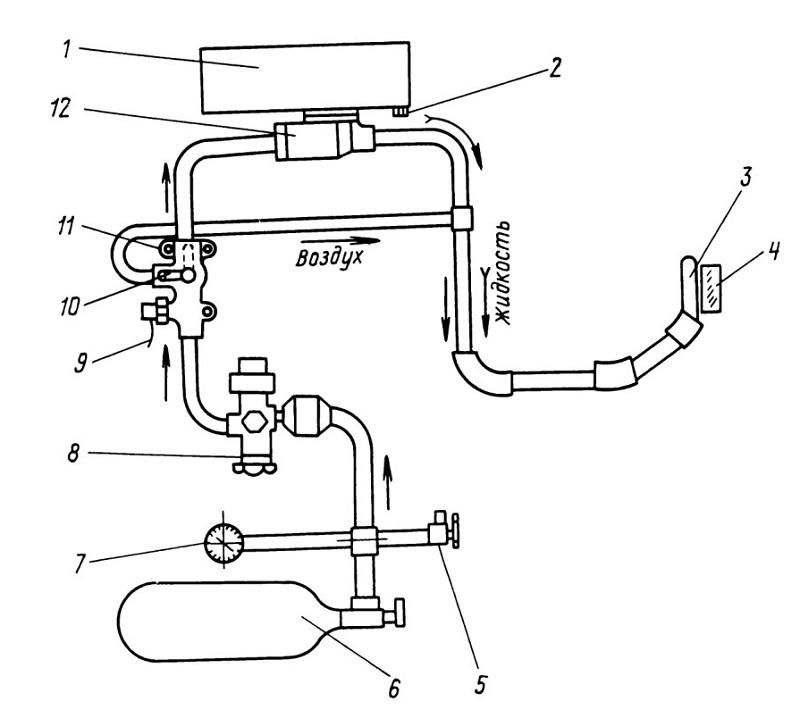

Рис. 39. Система гидропневматической очистки защитного стекла прицела-дальномера. Принципиальная схема:
1 - бак для жидкости; 2 - пробка слива; 3 - распылитель; 4 - защитное стекло прицела; 5 - кран заправки системы воздухом; 6 - баллон для воздуха; 7 - манометр; 8 - редуктор с фильтром; 9 - рычаг включения системы ГПО; 10 - рукоятка переключения ВОДА - ВОЗДУХ; 11 - клапан с краном; 12 - дозатор жидкости

4.3. УХОД ЗА СИСТЕМАМИ ГПО

Заправлять системы ГПО водой только при летней эксплуатации. При переводе танка на зимнюю эксплуатацию необходимо слить воду из баков и продуть системы сжатым воздухом 10-15-кратным нажатием рычага 9 клапана 11.

В осенне-зимний и зимне-весенний периоды при температурах окружающего воздуха от плюс 5 °С до минус 20 °С допускается применять низкозамерзающую моющую жидкость KJ1 при включенном и выключенном электрообогреве входных стекол приборов наблюдения.

Так как жидкость KЛ ядовита, горюча, имеет специфический запах, необходимо соблюдать следующие меры безопасности:

не допускать разлива жидкости внутри танка; в случае разлива жидкость убрать ветошью и проветрить рабочие отделения в течение 15-20 мин включением индивидуальных вентиляторов ДВ-3 при открытых люках;

жидкость, попавшую на кожу, смыть водой.

43.1. Заправка баков систем ГПО и слив жидкости из баков

Баки заправлять чистой водой без механических примесей или жидкостью KJI через воронку с фильтром и наконечником.

Заправочная вместимость бака системы прибора наблюдения меха-ника-водителя 7 л.

Для слива воды из бака необходимо: вывернуть пробку в передней части днища; вывернуть сливную пробку 19 (рис. 2) бака и слить воду; по окончании слива завернуть сливную пробку бака и пробку в днище;

повернуть рукоятку 18 крана-клапана 16 влево до упора и продуть систему сжатым воздухом;

по окончании продувки повернуть рукоятку крана-клапана вправо до упора (для работы сжатым воздухом).

Жидкость KJI из бака на днище не сливать, а использовать ее полностью до опорожнения бака.

Заправку жидкости в бак системы ГПО прицела-дальномера производить через отверстие на выступе сзади защиты головки прицела-дальномера.

Заправочная вместимость бака системы 2,2 л.

Для слива жидкости из бака необходимо:

вывернуть сливную пробку 2 (рис. 39) и слить жидкость в приготовленную емкость;

ввернуть пробку по окончании слива;

установить рукоятку 10 клапана с краном 11 в горизонтальное положение и продуть систему сжатым воздухом 10-15-кратным нажатием рычага 9 клапана с краном 11;

установить рукоятку 10 клапана с краном 11 в вертикальное положение (для работы сжатым воздухом).

432, Заправка воздухом баллона системы ГПО прицела-дальномера

Для заправки баллона сжатым воздухом необходимо:

взять из ЗИП танка шланг высокого давлеьия (175.86.01бсб) и подсоединить его одним концом к штуцеру заправочного крана 5, а другим - к штуцеру 12 отбора воздуха (рис. 2) воздушной системы;

открыть вентили на баллоне 6 (рис. 39) и на обоих кранах и при работающем дизеле зарядить баллон до давления 120-150 кгс/см2 по манометру 7;

по окончании заряда закрыть вентили на баллоне и на обоих кранах, а шланг высокого давления снять и уложить в ящик ЗИП.

содержание .. 9 10 11 12 ..
