2.6. ЗЕНИТНО-ПУЛЕМЕТНАЯ УСТАНОВКА

2.6.1. Меры безопасности


К стрельбу из 31ТУ допускается личный состав, изучивший материальную часть, приемы и правила стрельбы, а также меры безопасности.

Запрещается:

заряжать зенитный пулемет при наличии в стволе посторонних предметов;

повторно использовать патроны, давшие осечку;

менять ствол с патроном в патроннике и при недоходе подвижных частей в крайнее переднее положение;

стоять перед стволом при заряжании;

открывать крышку приемника ствольной коробки в случае осечки или другой задержки в стрельбе без предварительного перезаряжания пулемета;

стрельба в ствол пушки и в сторону люка наводчика (при открытой крышке люка).

Для стрельбы использовать только правильно снаряженные ленты без дефектных патронов. Разогретый ствол заменять только после отстрела всей патронной ленты или снятия последнего патрона с приемного окна.

Перед переводом пулемета из боевого положения в походное необходимо убедиться, что пулемет разряжен.

Перед разборкой пулемет разрядить.

Перед заряжанием и после стрельбы произвести две перезарядки.

При снятии разогретого ствола во избежание ожога рук необходимо пользоваться ручкой ствола.

При открывании крышки ствольной коробки для устранения задержки необходимо подвижные части удерживать за рукоятку перезаряжания.

Разряжание пулемета производить только при предохранителе, установленном в положение "Пр".

Не расстопоривать люльку при снятом пулемете (люлька не уравновешена и резко поднимается).



2.6.2. Подготовка зенитной установки к стрельбе


Подготовку зенитной установки к стрельбе проводить в следующем порядке:

открыть крышку люка командирской башенки;

поставить внутренний погон на стопор; снять чехол с установки;

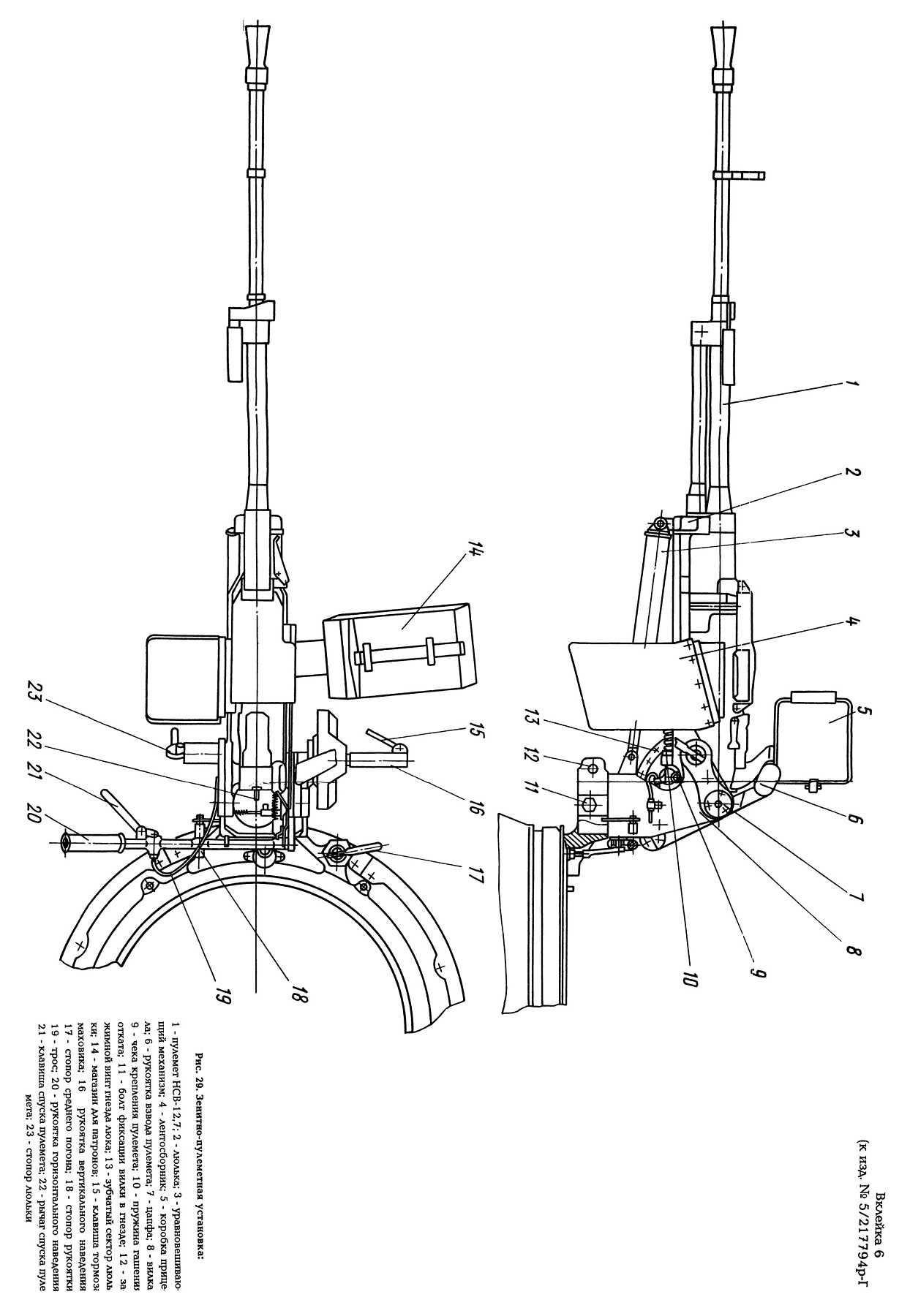

снять со стопора 17 (рис. 29) средний погон и повернуть установку стволом вперед;

установить магазин с патронами; расстопорить люльку с помощью стопора 23;

проверить работу тормозов; тормоз по вертикали проверять резким нажатием на клавишу 15 при вращении маховичка, тормоз по горизонтали проверять при повороте люка нажатием на рукоятку 20, предварительно сняв ее со стопора 18. В обоих случаях установка должна резко останавливаться;

поставить люльку и погон на стопоры; протереть ствол пулемета насухо; открыть коробку прицела;

открыть крышку магазина и заложить ленту в приемник пулемета; снять пулемет с предохранителя; произвести взвод пулемета; расстопорить люльку;

расстопорить средний погон рукояткой стопора 17.



2.63. Приведение пулемета к нормальному бою

Приведение пулемета к нормальному бою проводить в следующих случаях:

после установки нового пулемета;

после снятия коллиматорного прицела или после установки нового коллиматорного прицела;

после ремонта пулемета, замены его частей, в результате чего может измениться бой, например, после замены ствола, разборки и тд.;

после обнаружения во время стрельбы чрезмерных отклонений пуль. Перед проверкой пристрелки пулемета подготовить ЗПУ к стрельбе в полном объеме и проверить бой пулемета.



2.6.4. Пристрелка пулемета

Приведение пулемета к нормальному бою (пристрелку) проводить с предварительно выверенным прицелом.

Предварительную выверку коллиматорного прицела К10-Т проводить в следующем порядке:

установить мишень (рис. 30) на дальность 25 м от дульного среза пушки;

установить ТХП 12x150 в ствол пулемета;

совместить перекрестие ТХП с помощью механизмов наводки с перекрестием "НСВ-12,7", нанесенным на мишени; ЗПУ затормозить;

совместить перекрестие прицела с перекрестием "КЮ-Т", нанесенным на щите, пользуясь условиями, изложенными на табличке, укрепленной внутри крышки коробки прицела;

регулировочные болты затянуть и законтрить гайками.

По окончании выверки удалить из ствола ТХП.

При выверке прицела должны быть обеспечены: поворачивание коробки прицела в гнезде кронштейна; затяжка болтов выверки без деформации проушин кронштейна и коробки (затянуть болты стандартным ключом от усилия руки). Пристрелку пулемета проводить в следующем порядке: установить мишень (рис. 31) на расстоянии 100 м от дульного среза пушки;

подготовить ЗПУ к стрельбе;

совместить перекрестие прицела на мишени с перекрестием "КЮ-Т" и произвести три одиночных выстрела. Все пули должны попасть в круг; если пули в круг не попали, найти среднюю точку попадания по трем пробоинам и отрегулировать прицел путем перемещения точки прицеливания в сторону отклонения СТП на величину ее отклонения от центра круга;

провести проверку боя пулемета, для чего произвести восемь одиночных выстрелов. В круг должно попасть не менее шести пуль. Координаты выверки определяются в следующем порядке: установить мишень (рис. 30) на расстоянии 25 м от дульного среза пушки;

установить трубку ТХП в ствол пулемета;

совместить перекрестие прицела с перекрестием на мишени и ЗПУ затормозить;

отметить точку перекрестия "ТХП" на мишени. По трем отметкам найти среднюю точку и записать ее координаты в контрольно-выверочную карточку, вклеенную в формуляр танка.

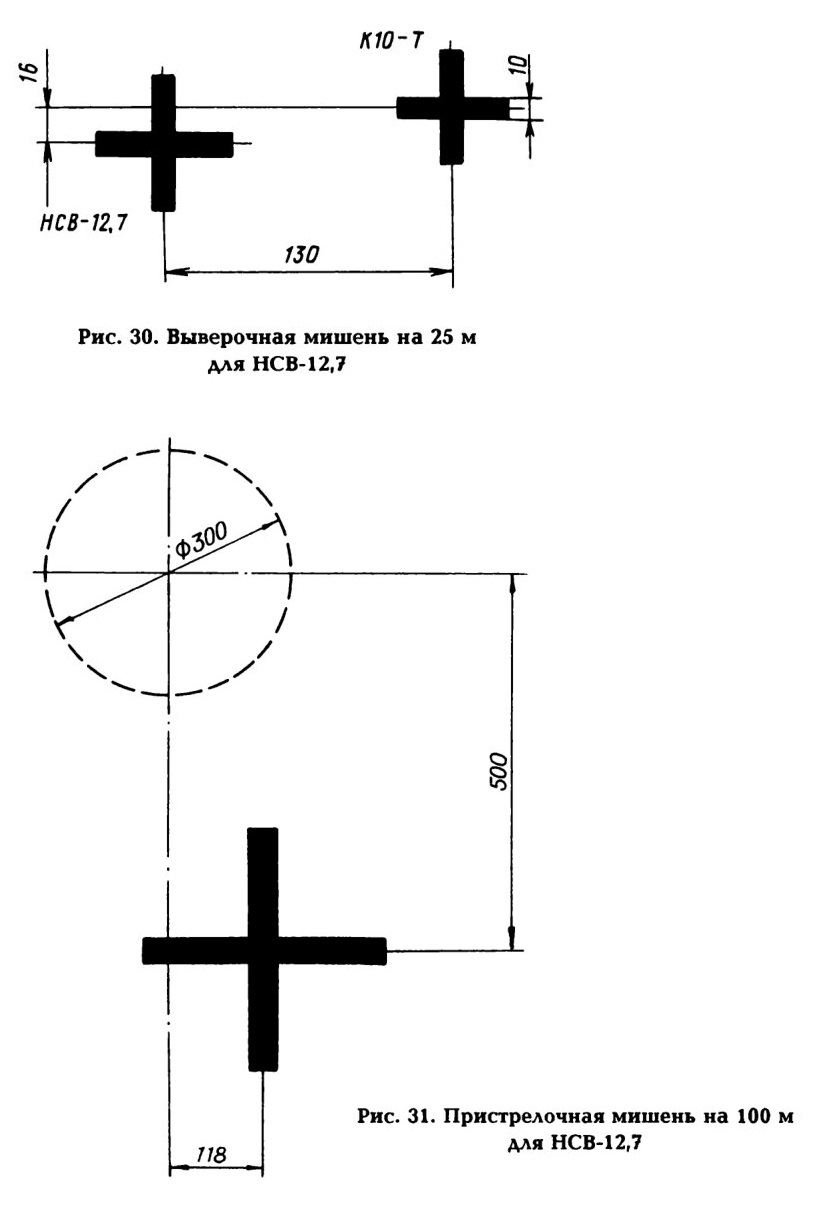

Рис. 30. Выверочная мишень на 25 м для НСВ-12,7

Рис. 31. Пристрелочная мишень на 100 м для НСВ-12,7

СТП по трем отметкам или пробоинам определяется следующим методом:

расстояние между двумя любыми точками соединяется линией, которая делится пополам, из середины проводится линия к третьей точке, которая делится на три части. Конец отрезка, ближайшего к прямой, соединяющей две точки, и будет местом расположения СТП.

Проверку боя пулемета стрельбой проводить в следующем порядке: проверить соответствие выверки прицела К10-Т координатам контрольно-выверочной карточки;

при несоответствии координат прицела К10-Т контрольно-выверочной карточке привести пулемет к нормальному бою, руководствуясь вышеуказанной методикой;

при соответствии координат прицела К10-Т контрольно-выверочной карточке подготовйть ЗПУ к стрельбе;

произвести три-пять прогревных выстрелов;

произвести 8 одиночных выстрелов по мишени (рис. 31), установленной на расстоянии 100 м от дульного среза пушки.

Бой пулемета считается нормальным, если в круг попало не менее шести пуль.

2.6.5. Правила работы с зенитной установкой


Зенитная установка фиксируется в трех положениях.

В походном положении пулемет поставлен на предохранитель, установка повернута назад, люлька и средний погон застопорены, магазин снят. Установка зачехлена.

В боевом положении установка повернута вперед и расчехлена, магазин установлен, лента заложена в приемник, крышка прицела открыта, люлька и средний погон рукоятки расстопорены, пулемет с предохранителя снят.

В положении для загрузки боекомплекта в танк зенитная установка повернута и застопорена на левый борт, а внутренний погон застопорен при положении ТКН-3 в направлении движения.

При стрельбе из ЗПУ по воздушным целям (самолетам, вертолетам) необходимо удерживать цель в поле зрения прицела так, чтобы движение цели было направлено к перекрестию 5 (рис. 32).

Кольца прицела рассчитаны на стрельбу с дистанции 400 м по целям, имеющим скорость полета 400 км/ч, большое кольцо при ракурсе цели 3/4, малое - при 2/4.

Ракурсом цели называется отношение длины фюзеляжа цели, видимой наблюдателем, к его истинной длине и выражается простой дробью (1/4, 2/4, 3/4, 4/4).

При стрельбе по целям, имеющим скорости больше или меньше 400 км/ч, или на расстояниях, отличных от 400 м, поправка берется ориентировочно по кольцам; при большой скорости и дальности - во внешнюю сторону колец, при меньших - во внутреннюю.

Для точности наводки глаз стреляющего должен располагаться на расстоянии 165-250 мм от прицела. Наведя пулемет в цель, стреляющий нажимает на клавишу спуска и ведет стрельбу очередями по восемь -десять выстрелов, наблюдает за результатами стрельбы и корректирует наводку по трассе полета пуль.

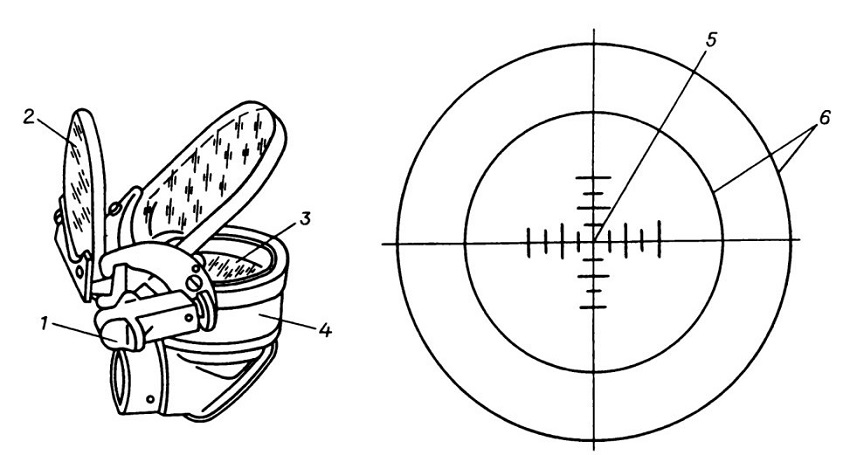

Рис. 32. Коллиматорный прицел К10-Т:
1- рычаг переключения светофильтра; 2 - светофильтр; 3 - оптическая система (окуляр); 4 - корпус;
5 - перекрестие: 6 - кольца сетки

Для наводки пулемета по наземным целям необходимо пользоваться рамочным прицелом пулемета. Прицеливание по рамке и мушке производится в обычном порядке, принятом для прицеливания из стрелкового оружия. При стрельбе вероятность попадания в цель увеличивается, если стрельба ведется с заторможенной установки.

По окончании стрельбы необходимо:

поставить пулемет на предохранитель;

закрыть крышку прицела;

открыть крышку приемника пулемета и вынуть ленту;

достать из приемника оставшийся патрон (если лента не достреляна)

откинуть лоток;

отделить спусковой механизм, для чего поставить предохранитель в положение "Пр", вынуть чеку из ушек ствольной коробки (флажок чеки при вынимании должен быть поднят);

отделить корпус спускового механизма от ствольной коробки, выдвинув его назад;

поднять в вертикальное положение корпус отражателя с отражателем;

отделить возвратный механизм с буферным устройством, для чего поднять корпус буфера и отделить движением назад возвратный механизм;

отделить затворную раму с затвором, для чего отвести затворную раму в заднее положение и переместить назад вверх;

отделить рукоятку перезаряжания, вынув ее из направляющих пазов;

отделить ствол, для чего вывести клин ствола из зацепления со стволом;

отделить газовый цилиндр, для чего нажать выколоткой на защелку.

Запрещается при устранении задержек и неисправностей всех видов выполнять на пулемете какие-либо работы до удаления патрона из пулемета.

Возникшую при стрельбе задержку необходимо попытаться устранить простым перезаряжанием, если это не удается или задержка повторяется, разрядить пулемет, определить причину и устранить ее.

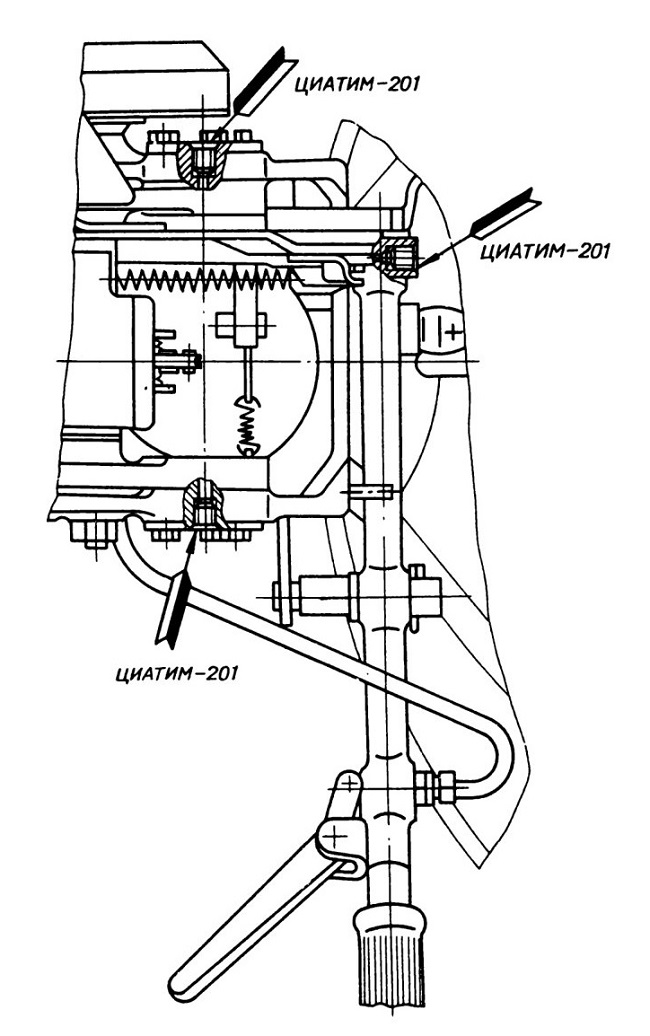

Рис. 33. Точки смазки ЗПУ

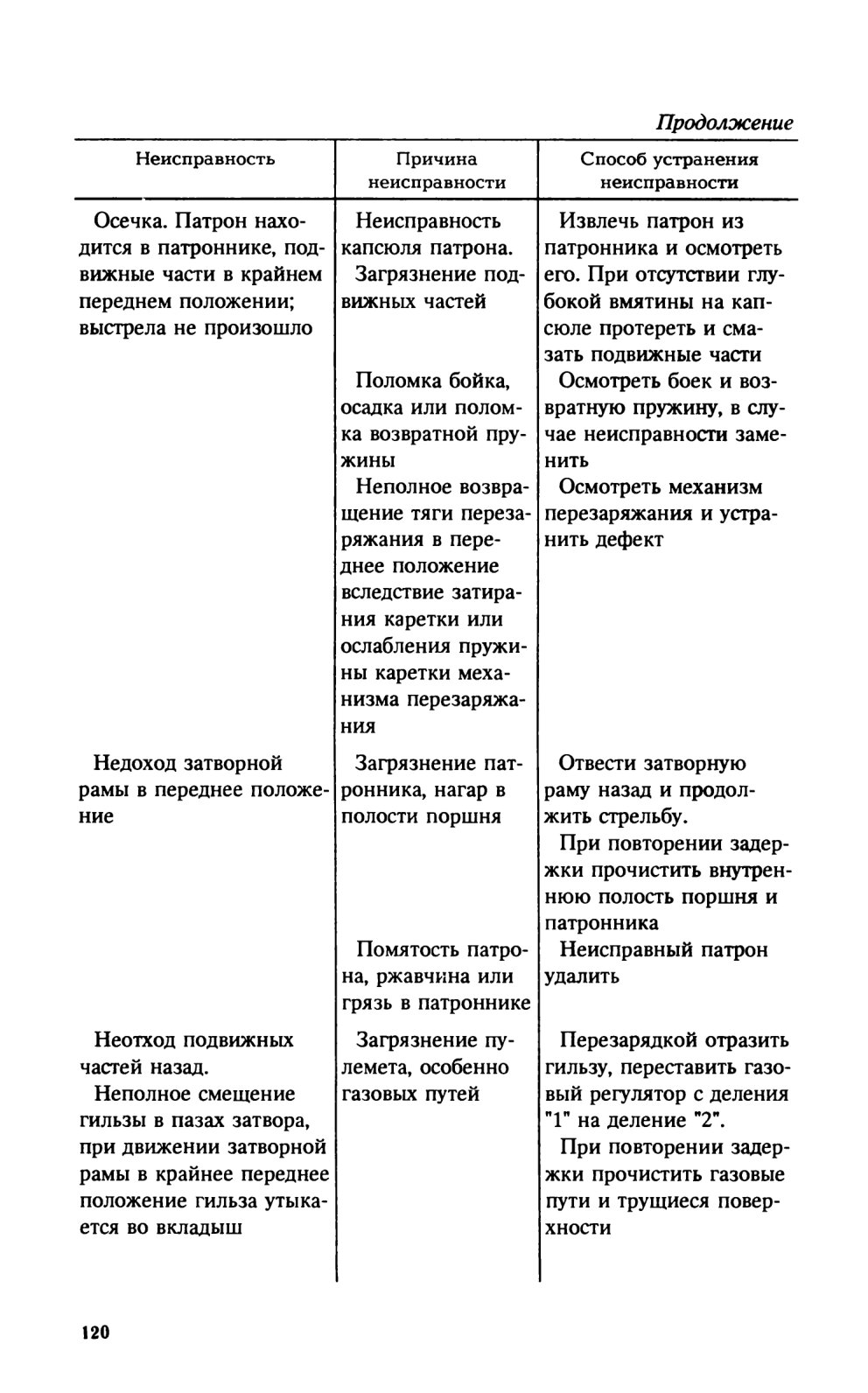

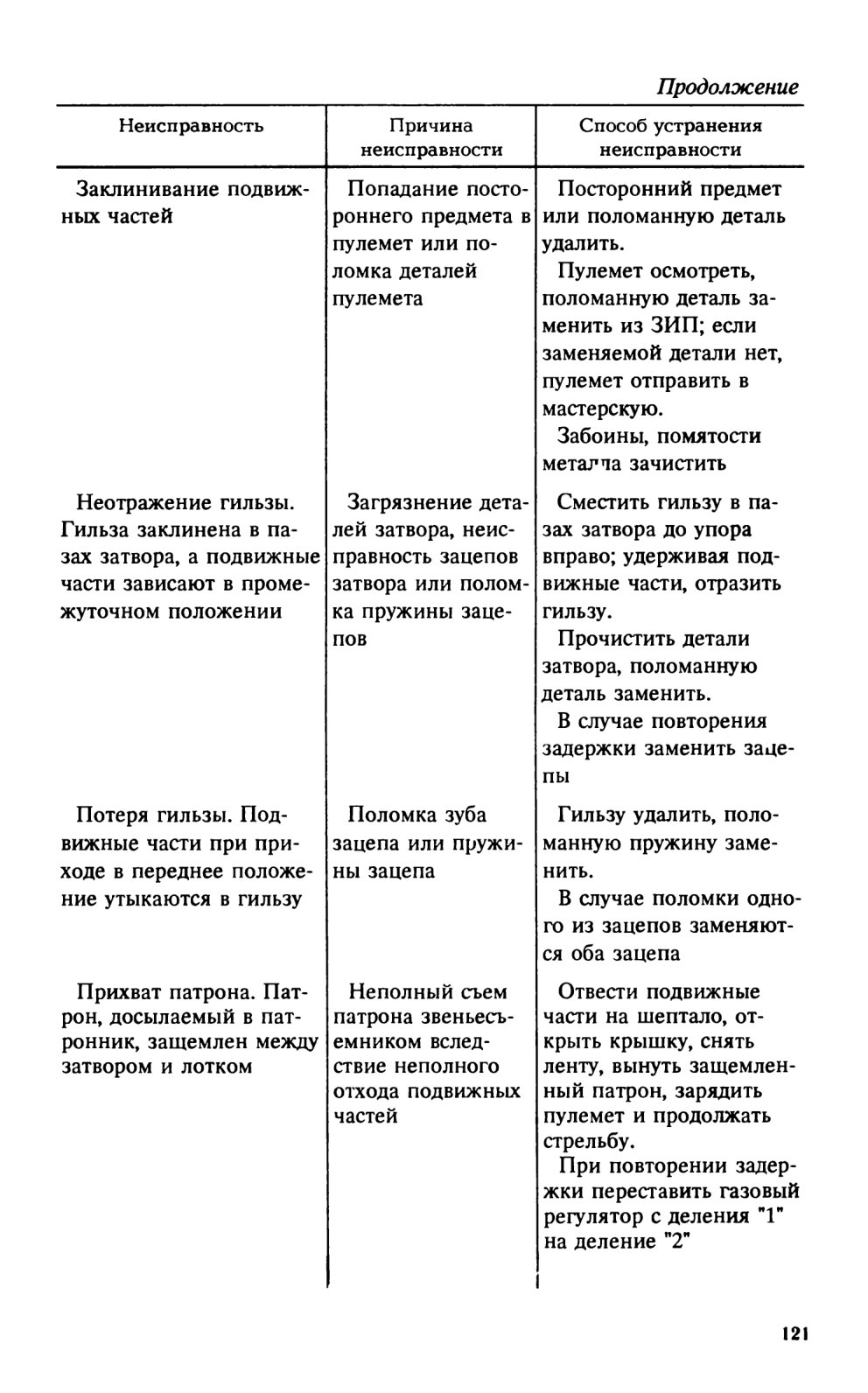

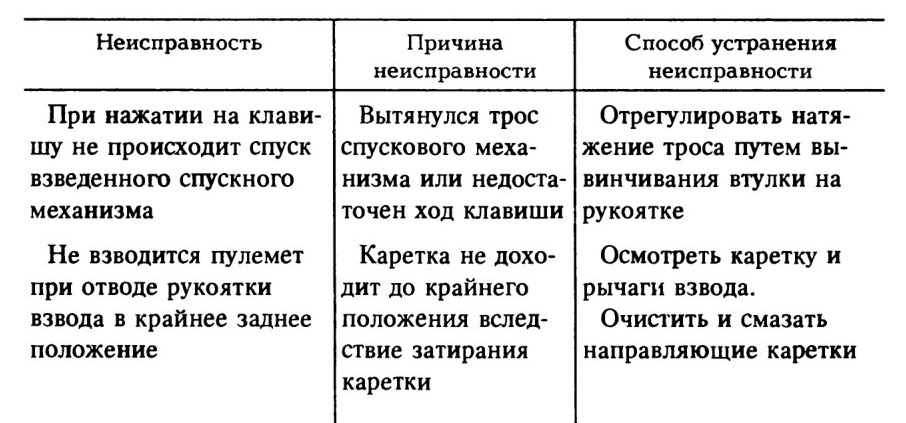

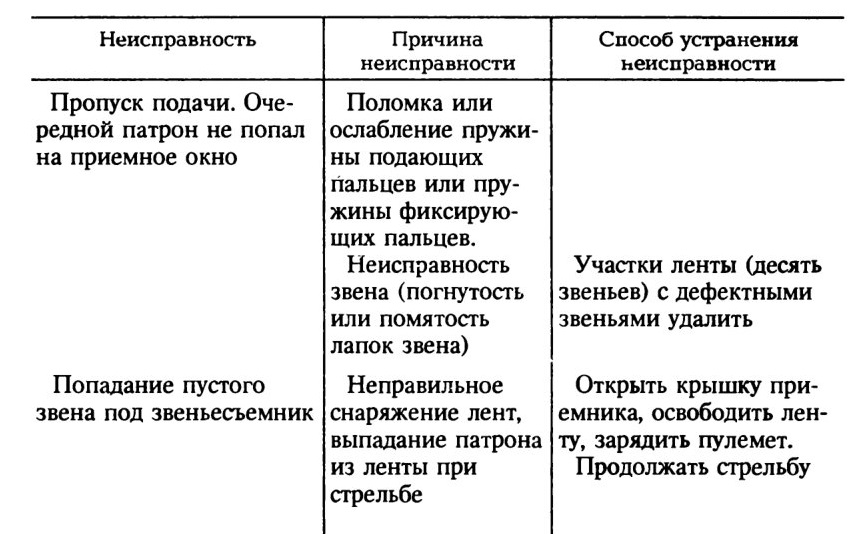

2.6.7. Возможные неисправности ЗПУ и способы их устранения

При нажатии на клавишу не происходит спуск взведенного спускного механизма
Не взводится пулемет при отводе рукоятки взвода в крайнее заднее положение

Осечка. Патрон находится в патроннике, подвижные части в крайнем переднем положении; выстрела не произошло
Недоход затворной рамы в переднее положение
Неотход подвижных частей назад.

Неполное смещение гильзы в пазах затвора, при движении затворной рамы в крайнее переднее положение гильза утыкается во вкладыш

Заклинивание подвижных частей
Неотражение гильзы. Гильза заклинена в пазах затвора, а подвижные части зависают в промежуточном положении
Потеря гильзы. Подвижные части при приходе в переднее положение утыкаются в гильзу
Прихват патрона. Патрон, досылаемый в патронник, защемлен между затвором и лотком

Пропуск подачи. Очередной патрон не попал на приемное окно
Попадание пустого звена под звеньесъемник
