Танк Т-72Б. Инструкция по эксплуатации - часть 7

2.4.5. Измерение дальности

Прицел-дальномер обеспечивает измерение дальности с места и в движении до неподвижных и подвижных целей двумя способами; с помощью квантового дальномера и с помощью дальномерной шкалы методом "с базой на цели". В боевых условиях, если позволяет обстановка, целесообразно измерять дальность с места, так как в этом случае обеспечивается более высокая точность измерения.

Измерение дальности до цели производится при любой установленной баллистике БР, ОФ, К, У.

Последовательность измерения дальности следующая: установить выключатель РУЧ. - АВТ. в положение "Авт.", при измерении дальности без стрельбы - в положение "Руч.";

включить выключатель Д, при этом на цифровом табло 13 (рис. 17) высветится число "0000“ или "...0", на панели управления загорится лампа ОТРАБОТКА Д и не позднее чем через 1 мин загорится лампа ГОТОВ Д. свидетельствующая о готовности дальномера к измерению; одновременно загорится в поле зрения дальномерная светящаяся марка 7 (рис. 15);

отрегулировать с помощью рукоятки 25 (рис. 17) яркость светящейся марки в соответствии с условиями работы;

навести дальномерную марку на цель так, чтобы марка располагалась в центре цели;

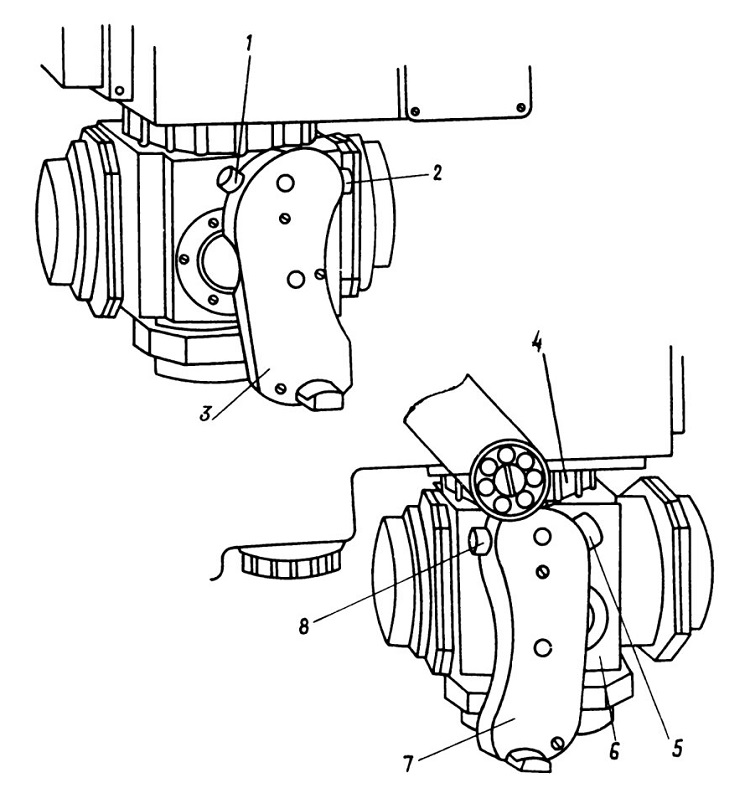

Рис. 25. Пульт управления прицела-дальномера:
1 - кнопка измерения дальности; 2 - кнопка стрельбы из пушки; 3 - рукоятка пульта правая; 4 - маховичок ручного привода шкалы дальности; 5 - кнопка обнуления; 6 - корпус пульта; 7 - рукоятка пульта левая; 8 - кнопка стрельбы из пулемета

нажать и отпустить кнопку измерения дальности, расположенную под большим пальцем на правой рукоятке пульта управления, при этом: цифровое табло показывает измеренную дальность; гаснет лампа ГОТОВ Д и светящаяся дальномерная марка; если выключатель РУЧ. - АВТ. установлен в положение "Авт.", измеренная дальность автоматически отрабатывается шкалой, и на это время гаснут лампа ОТРАБОТКА Д и световое пятно "Готов" в верхней части поля зрения прицела.

После остановки шкалы вновь загорается лампа ОТРАБОТКА Д и появляется сигнал "Готов". Не позднее чем через 6 с после отпускания кнопки измерения дальности светящаяся марка и лампа ГОТОВ Д загораются вновь, что свидетельствует о готовности дальномера к следующему измерению.

Измерение дальности производить с интервалом не менее 6 с, при этом в случае недостоверного измерения дальности допускается повторное измерение через 3 с.

В случае попадания в створ цели посторонних предметов (деревьев, кустарников, столбов), атмосферных помех (дым, пыль, туман, снег) для правильного измерения дальности до цели на дистанции более 1200 м необходимо пользоваться переключателем 16 на панели управления прицела, о работе которого свидетельствует индикатор 15 стробирования. Переключатель устанавливать:

в положение "1800", если расстояние до цели более 1800 м; в положение "1200", если расстояние до цели более 1200 м.

После измерения дальности переключатель стробирования установить в среднее положение. В этом положении переключателя стробирования можно измерять дальность до целей, расположенных дальше 500 м.

Если по шкале отсчета и установки дальности отработана заведомо неправильная дальность до цели, то необходимо повторить измерение дальности. Это может быть в следующих случаях:

при неточном наведении излучение отразилось от другой цели (шкала дальности и цифровое табло показывают дальность до случайной цели);

при неточном наведении отсутствует отраженный сигнал (шкала дальности находится около деления 8, цифровое табло показывает 0);

при отсутствии излучения (шкала дальности находится около деления 8, цифровое табло показывает "0000").

Если дальность до цели известна, то она устанавливается ручным приводом по шкале отсчета и установки дальности.

В случае отказа дальномера выключить его выключателем Д. При этом гаснут лампы ГОТОВ Д, ОТРАБОТКА Д и дальномерная марка.

Измерение дальности в этом случае может производиться методом "с базой на цели" по дальномерной шкале 8 (рис. 15), нанесенной справа в нижней части поля зрения. Дальномерная шкала рассчитана на измерение дальности до цели типа "танк", имеющей высоту 2,7 м. Шкала наводится на цель так, чтобы изображение цели находилось между базовым (нулевым) штрихом 10 и одним из горизонтальных штрихов 9, расположенных над ним. Величины дальности указаны над каждым горизонтальным штрихом в гектометрах. Маховичком 4 (рис. 25) ручного привода по шкале дальности устанавливается измеренная дальность.

2.4.6. Переключение баллистик

Механизм переключения баллистик имеет три фиксированных положения "БР", "ОФ", "К" для стрельбы снарядами различных типов:

бронебойным подкалиберным;

осколочно-фугасным;

кумулятивным.

Переключение баллистик может быть автоматическое и ручное. Для автоматического переключения баллистик следует установить переключатель типов снарядов на пульте управления АЗ на выбранный тип снаряда; при этом рукоятка переключения баллистик повернется в положение, соответствующее типу выбранного снаряда, и загорится одна из трех сигнальных ламп БР, ОФ или К, соответствующая типу выбранного снаряда.

Переключатель типов на пульте управления АЗ устанавливать в положение "Б" только после полной отработки механизма переключения баллистик (загорания одной из трех сигнальных ламп).

Для ручного переключения баллистик необходимо установить переключатель типов снарядов на ПУ АЗ в положение "Загр.", оттянуть рукоятку переключения баллистик на себя и повернуть ее до одного из фиксированных положений "БР", "ОФ" или "К", при этом загорится соответствующая сигнальная лампа.

Запрещается работать с прицелом, если механизм переключения баллистик находится в нефиксированном положении.

2.4.7. Наведение на цель

При стрельбе прямой наводкой наводить пушку на цель с помощью ТПД, а при стрельбе с закрытых позиций использовать азимутальный указатель и боковой уровень.

При измерении дальности на цель наводится светящаяся дальномерная марка; для прицеливания при стрельбе на цель наводятся центральная прицельная марка 1 (рис. 15) или боковые прицельные марки 6 при стрельбе с боковым упреждением.

Наведение стабилизированной линии прицеливания и стабилизированной пушки по вертикали производить отклонением от нейтрального положения рукояток 3 и 7 (рис. 25) пульта управления вокруг горизонтальной оси. Скорость наведения зависит от угла отклонения рукояток: чем больше угол отклонения, тем больше скорость наведения. Максимальная скорость наведения будет при отклонении рукояток до упора.

При совмещении прицельной или дальномерной марки с точкой наводки прекратить наведение, для чего рукоятки пульта установить в нейтральное положение, или удерживать марку на цели отклонением рукояток пульта до производства выстрела или измерения дальности.

Наведение стабилизированной линии прицеливания вместе с башней по горизонтали производить, отклоняя от нейтрального положения пульт управления вокруг вертикальной оси. Скорость наведения зависит от угла отклонения пульта: чем больше угол отклонения, тем больше скорость наведения. При максимальном угле отклонения пульта управления (после прижатия мягких упоров) башня вращается с перебросочной (максимальной) скоростью.

Для учета бокового упреждения на цель наводить вершины прицельных марок или промежуточных штрихов шкалы боковых поправок.

При совмещении прицельной или дальномерной марки с точкой наводки прекратить наведение, для чего пульт установить в нейтральное положение, или удерживать марку на цели, отклоняя пульт до производства выстрела или измерения дальности.

При наведении башни может наблюдаться увод стабилизированной линии прицеливания и стабилизированной пушки по вертикали, который необходимо компенсировать, плавно отклоняя рукоятки пульта.

При наведении башни с перебросочной скоростью возможен увод в одно из крайних положений изображения в поле зрения по вертикали. Для продолжения работы застопорить и вновь расстопорить гироскоп прицела-дальномера.

Для наведения на цель при стрельбе осколочно-фугасным снарядом на дальностях от 4000 до 5000 м необходимо совместить индекс 2 (рис. 15) с цифрой 40 по шкале 3 отсчета и установки дальности и навести на цель один из штрихов 7 шкалы ОФ, соответствующий известной дальности до цели (штрихи нанесены вдоль вертикальной линии центральной прицельной марки справа, дальность выражена в гектометрах).

Для наведения на цель при стрельбе из пулемета необходимо: измерить дальность до цели и снять отсчет дальности по цифровому табло дальномера или по шкале дальности;

совместить индекс 2 с нулевым штрихом шкалы дальности, нажимая кнопку 8 (рис. 25) на левой рукоятке пульта под большим пальцем или с помощью маховика ручного привода шкалы;

навести на цель одну из прицельных марок 12 (рис. 15) шкалы ПУЛ,

соответствующую измеренной дальности до цели (величина дальности указана в гектометрах).

2.4.8. Работа с прицелом-дальномером в режиме стабилизированного наведения пушки в вертикальной и горизонтальной плоскостях

Этот режим является основным и применяется при стрельбе как из неподвижного, так и из движущегося танка при различных скоростях движения.

Для включения прицела-дальномера и работы необходимо: проверить положение АЗР на левом и правом распределительных щитках башни (АЗР АЗ УПР на правом щитке должен быть включен), а также положение переключателей РУЧ. - АВТ. на ПУ и ПЗ АЗ и переключателя типов выстрелов на ПУ АЗ (переключатели РУЧ. - АВТ. на ПУ и ПЗ должны стоять в положении "Авт.", переключатель типов выстрелов на ПУ - в положении "Б"); включить нагнетатель;

включить выключатель ПРИВОД на прицеле, при этом загорится сигнальная лампа ПРИВОД;

через 1,5-2 мин после включения выключателя ПРИВОД расстопо-рить гироскоп прицела, повернув рукоятку 1 (рис. 20) сверху вниз на себя до упора, при этом загорится сигнальная лампа РАССТ.;

перевести рукоятку расцепления подъемного механизма пушки в положение "Стаб." (при горизонтальном положении пушки);

включить выключатель СТАБИЛ. на прицеле-дальномере, при этом загорится сигнальная лампа СТАБИЛ.;

установить переключатель РУЧ. - АВТ. на панели прицела-дальномера в положение "Авт.";

включить выключатель Д, при этом загорится лампа ОТРАБОТКА Д, не позднее чем через 1 мин загорится лампа ГОТОВ Д и светящаяся дальномерная марка;

проверить установку потенциометров поправок, устройства выработки боковых упреждений и устройства ввода поправок;

перед началом движения включить выключатель МЕХ. ДД, при этом на панели прицела-дальномера загорится сигнальная лампа ДД; выбрав цель, установить баллистику; зарядить пушку, нажав кнопку АЗ ВКЛ. на ПУ АЗ; навести дальномерную марку на цель, добившись уверенного сопровождения цели в течение 1-2 с, уравняв скорость наведения башни со скоростью относительного перемещения цели и сохраняя выбранное положение пульта управления, нажать кнопку измерения дальности;

удерживая нажатой кнопку измерения дальности, переключить внимание в окуляр блока индикации и, запомнив величину и знак упреждения, отпустить кнопку цифроиндикатор гаснет;

возобновить наблюдение в окуляр прицела-дальномера, выбрать на шкале 5 (рис. 15) боковых поправок марку, соответствующую величине и знаку бокового упреждения, имевшегося на цифроиндикаторе. При высвечивании перед величиной поправки знака "минус" прицеливание производить с использованием марок шкалы, расположенных слева от центральной прицельной марки; если знак не высвечивается - справа;

навести выбранную марку на цель и, удерживая ее на цели с помощью пульта управления, после появления светового сигнала "Готов" произвести выстрел, нажав указательным пальцем кнопку 2 (рис. 25) на правой рукоятке пульта; кнопку держать нажатой до производства выстрела. Возможно запаздывание выстрела, если при нажатой кнопке танк проходит через препятствие. При большой задержке выстрела отпустить кнопку, уточнить наводку и произвести выстрел.

При стрельбе по флангово-движущейся цели, не имеющей перемещения в вертикальной плоскости, допускается выносить выбранную марку на 1-2 тл. перед целью и производить выстрел при совмещении цели и марки.

Для выключения прицела-дальномера необходимо: выключить выключатель МЕХ. ДД, при этом гаснет сигнальная лампа ДД;

выключить дальномер выключателем Д;

выключить выключатель СТАВИЛ., при этом гаснет сигнальная лампа СТАВИЛ.;

перевести рукоятку подъемного механизма в положение "Руч." (положение рукоятки вниз);

застопорить гироскоп, повернув рукоятку 1 (рис. 20) снизу вверх на себя до упора, при этом гаснет сигнальная лампа РАССТ.;

выключить выключатель ПРИВОД, при этом гаснет сигнальная лампа ПРИВОД.

2.4.9. Особенности стрельбы из пушки на дальностях 500 и 1000 м

Если заранее известно, что дальность до цели не более 500 м, то для стрельбы из пушки необходимо:

маховичком ручного привода шкалы совместить неподвижный индекс с делением шкалы, соответствующим известной дальности до цели; навести прицельную марку на цель и произвести выстрел.

Если дальномер не измерил дальность до цели, а цель находится на дальности не более 1000 м, то при отсутствии времени для повторного измерения дальности допускается ведение стрельбы из пушки, не повторяя измерения. В этом случае неподвижный индекс находится около деления 8 по шкале дальности, а цифровое табло дает показания "0000" или "...0".

2.4.10. Работа с прицелом-дальномером в режиме ручного наведения пушки в вертикальной

и полуавтоматического наведения в горизонтальной плоскостях

Этот режим применяется при стрельбе с места или при коротких остановках в случаях отказа стабилизатора вооружения в вертикальной плоскости.

Для включения прицела-дальномера необходимо:

включить выключатель ПРИВОД - загорается лампа ПРИВОД;

включить прицел-дальномер выключателем Д;

проверить установку баллистики согласно выбранному типу снаряда;

зарядить пушку;

навести светящуюся дальномерную марку на цель и измерить дальность до нее (боковая поправка определяется по правилам стрельбы); навести прицельную марку на цель и произвести выстрел. Наведение дальномерной и прицельной марок осуществляется в вертикальной плоскости вручную при вращении рукоятки маховика подъемного механизма пушки, а в горизонтальной плоскости - при повороте корпуса пульта управления за рукоятки.

Для выключения прицела-дальномера необходимо: выключить прицел-дальномер выключателем Д; выключить выключатель ПРИВОД - гаснет лампа ПРИВОД.

2.4.11. Работа с прицелом-дальномером в режиме стабилизированного наблюдения в вертикальной

и полуавтоматического наведения в горизонтальной плоскостях

Этот режим применяется для наблюдения в прибор управления за местностью при выключенном приводе вертикального наведения пушки и для измерения дальности до целей или ориентиров.

Для включения прицела-дальномера необходимо: включить выключатель ПРИВОД - загорится лампа ПРИВОД; через 1,5-2 мин расстопорить гироскоп прицела - загорится сигнальная лампа РАССТОП.;

включить прицел-дальномер выключателем Д;

навести дальномерную марку на цель и измерить дальность до цели.

Для выключения прицела-дальномера необходимо: выключить прицел-дальномер выключателем Д; застопорить гироскоп - гаснет лампа РАССТОП.; выключить выключатель ПРИВОД - гаснет сигнальная лампа ПРИВОД.

2.4.12. Работа с прицелом-дальномером в режиме ручного наведения пушки

Этот режим используется для стрельбы с места, а также при отказе в работе электроцепей прицела-дальномера или стабилизатора вооружения.

В данном режиме прицел-дальномер используется как прицел с зависимой линией прицеливания, при этом:

выключатели ПРИВОД, СТАВИЛ., МЕХ. ДД должны быть выключены, гироскоп прицела застопорен;

выключатель Д включить, если есть возможность работы дальномером;

наведение дальномерной и прицельной марок производить вручную приводами ручного наведения башни и пушки;

стрельбу из пушки производить, нажимая кнопку на рукоятке маховика подъемного механизма пушки, стрельбу из пулемета - нажимая кнопку на рукоятке маховика поворотного механизма башни.

По окончании работы необходимо выключить выключатель Д.

При невозможности включения дальномера измерение дальности до цели производится по дальномерной шкале методом "с базой на цели".

2.4.13. Особенности работы с прицелом-дальномером

При сильно освещенной местности в визирный канал прицела-дальномера попадает много света, мешающего нормальному наблюдению и измерению дальности. Для уменьшения освещенности необходимо в поле зрения окуляра ввести светофильтр, повернув рукоятку 1 (рис. 19) вниз до упора, и, вращая рукоятку 25 (рис. 17), отрегулировать яркость светящейся дальномерной марки.

При работе в сумерки или ночью для освещения сетки шкалы включить выключатель 24 ПОДСВ. СЕТКИ.

При эксплуатации в условиях запыленности необходимо следить за тем, чтобы на защитном стекле, закрывающем входное окно в башне танка, не было пыли и грязи, мешающих наблюдению. В случае загрязнения очистить его, нажав на рычаг системы ГПО защитного стекла.

Пыль на наружных линзах окуляров прицела-дальномера и блока индикации протирать фланелегой салфеткой из ЗИП.

При эксплуатации в условиях низких температур и повышенной влажности наружная линза окуляра может запотевать. В этом случае перед работой необходимо включить обогрев выключателем 6, при этом на панели прибора управления должна загореться сигнальная лампа 7 (рис. 17) ОБОГРЕВ ОКУЛЯРА.

2.4.14. Проверка функционирования прицела-дальномера

Для проверки функционирования необходимо: включить аппаратуру (рукоятка ввода поправок на прицеле-дальномере 10 (рис. 17) и рукоятка на потенциометре поправок должны находиться в положении "0";

навести прицел-дальномер в небо или закрыть правую часть защитного стекла темной тканью;

при нейтральном положении пульта управления и любой установленной баллистике нажать кнопку измерения дальности, при этом на цифроиндикаторе блока индикации не высвечивается цифровая индикация, на шкале дальности - (800±80) м (при нахождении переключателя БР на УВП в положении "БМ22" или "БМ26", "БМ29” шкала отрабатывает дальность соответственно на (200±30) м или (340±30) м больше, чем в исходном положении), на цифроиндикаторе блока индикации - "00,0я (наличие знака не контролировать);

отпустить кнопку - показания цифроиндикатора должны исчезнуть; установить переключатель типов выстрелов в положение "0", "Б" или "К" и в процессе наведения башни вправо или влево нажать кнопку измерения дальности - на цифроиндикаторе блока индикации должны появиться величина и знак бокового упреждения (знак "минус" высвечивается при наведении башни по ходу часовой стрелки).

2.4.15. Проверка разрешающей способности оптической системы прицела-дальномера

Для проверки с места необходимо:

установить на расстоянии 500 м от танка щит с минутной мирой (рис. 26);

подготовить прицел-дальномер к работе, пустить дизель; расстопорить гироскоп прицела и навести (пользуясь пультом управления) линию визирования на миру так, чтобы ее изображение располагалось в центре поля зрения;

проверить разрешающую способность прицела при эксплуатационных частотах вращения коленчатого вала дизеля.

Разрешающая способность считается нормальной, если наводчик различает все штрихи всех четырех направлений миры.

Для проверки с движущегося танка необходимо: установить отметки на расстоянии 470 и 530 м от щита с мирой;

определить разрешающую способность прицела с танка, движущегося с различными скоростями (не более 35 км/ч) по направлению к щиту в момент, когда танк проходит расстояние между отметками.

Если разрешающая способность прицела не отвечает указанным требованиям, необходимо отрегулировать заднюю подвеску прицела-дальномера, изменяя затяжку пружин корончатой гайкой подвески.

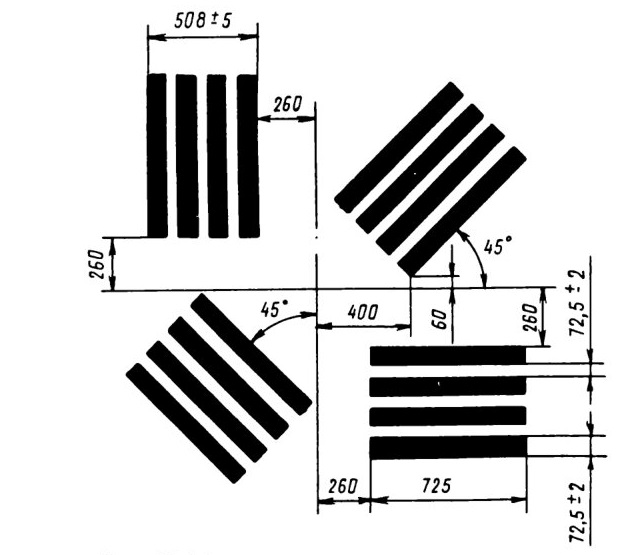

Рис. 26. Мира для проверки разрешающей способности прицела-дальномера

2.4.16. Проверка точности работы механизма АД

На ровной местности на расстоянии 500 м друг от друга установить две вехи. По шкале отсчета и установки дальности прицела-дальномера установить дальность 2000 м или другую, кратную 500 м, но не мерее 1500 и не более 3500 м.

Поставить башню по азимутальному указателю в положение 30-00, включить выключатель ПРИВОД и начать движение.

В момент прохождения танком первой отметки включить выключатель МЕХ. АД, а в момент прохождения второй отметки (через 500 м) выключить его и снять отсчет по шкале. Если разность между величиной дальности, снятой после отключения механизма и первоначально установленной, выходит за пределы (500±50) м, то необходимо отрегулировать механизм ДД, для чего:

выключить выключатель МЕХ. ДД, вывернуть пробку на электроблоке;

повернуть отверткой регулировочный элемент резистора РЕГ. СКОР. ДД по ходу часовой стрелки, если изменение дальности по шкале меньше пройденного пути, и против хода часовой стрелки - если больше, после чего завернуть пробку до упора;

проверить работу механизма ДД в движении.

Регулировку производить до тех пор, пока ошибка не станет меньше допустимой.

2.4.17. Проверка точности работы схемы ввода дальности

Схему ввода дальности необходимо проверять при неподвижном танке и наличии на местности двух предметов, дальность до которых 500-600 и 1500-2500 м соответственно.

Включить прицел-дальномер (выключатель РУЧ. - АВТ. должен быть в положении "Авт."), установить рукоятку ввода поправок в положение "0", переключатели БР, К, ОФ на УВП установить в исходное положение.

Снять десять показаний шкалы дальности при обнулении: пять - с отметки 10 и пять - с отметки 40, нажимая кнопку обнуления. Если шкала останавливается за отметкой 30 м от нуля, необходимо произвести регулировку схемы, для чего снять крышку, закрывающую резисторы на блоке ввода дальности и, поворачивая отверткой регулировочный винт резистора R15 и повторяя проверки по обнулению шкалы, добиться остановки шкалы на отметке не более 30 м от нуля.

Навести светящуюся марку на предмет, находящийся на дальности 1500-2500 м, и по десяти измерениям дальности сравнить средние значения показаний цифрового табло и шкалы дальности. Если разность средних значений показаний цифрового табло и шкалы дальности не превышает 15 м, то регулировка не требуется. Если это условие не выполняется, необходимо повернуть регулировочный винт резистора R11 (для увеличения отрабатываемой дальности - против хода часовой стрелки, для уменьшения - по ходу часовой стрелки), вновь провести десять измерений до предмета на дальности 1500-2500 м и сравнить средние значения показаний цифрового табло и шкалы дальности. Если разность средних значений более 15 м, повторить регулировку резистором R11.

Навести светящуюся марку на предмет, находящийся на дальности 500-600 м, и по десяти измерениям дальности сравнить средние значения показаний цифрового табло и шкалы дальности. Если разность средних
значений превышает 15 м, то, изменяя положение нулевой отметки шкалы дальности резистором R15 в пределах допуска (30 м от нуля) и настраивая схему резистором R11 на дальности 1500-2500 м, добиться правильной работы схемы на дальности 500-600 м. После проведения регулировки крышку установить на место.

По окончании проверки переключатели на устройстве ввода поправок установить в положения, соответствующие типам загруженных снарядов.

2.4.18. Проверка точности работы схемы ввода поправок на отклонение условий стрельбы от нормальных

Проверка проводится после проверки точности работы схемы ввода дальности следующим образом:

повторить проверку схемы ввода дальности при положении рукоятки 10 (рис. 17) ввода поправок на отметке - 10, при этом разность средних значений показаний цифрового табло и шкалы дальности должна составлять (10±2) % (показания шкалы меньше);

повторить проверку схемы ввода дальности при положении рукоятки ввода поправок на отметке +14, при этом разность средних значений показаний цифрового табло и шкалы дальности должна составлять (14±3) % (показание шкалы больше).

2.4.19. Проверка величины углов бокового упреждения, вырабатываемых устройством выработки боковых упреждений (УВБУ)

Порядок проверки следующий:

снять с контрольных электрических соединителей Ш5 электроблока (рис. 27) и Ш24 БИД заглушки и подключить к электрическим соединителям электроблока и БИД ответственные части кабеля пульта проверки АДШ2.702.000 (имеется в ЭК); установить баллистику К;

установить переключатели на устройстве ввода поправок (УВП) в исходное положение;

установить рукоятку потенциометра поправок в положение "0"; включить стабилизатор в режим "Автомат" и прицел-дальномер; убедившись в том, что переключатель ВПРАВО - ВЛЕВО на пульте проверки находится в положении "Выкл.", включить выключатель "+27 В", а переключатель 1800-2800 установить в положение "2800";

нажать кнопку измерения дальности - показание цифроиндикатора блока индикации должно быть "-00,0" (наличие знака не контролировать).

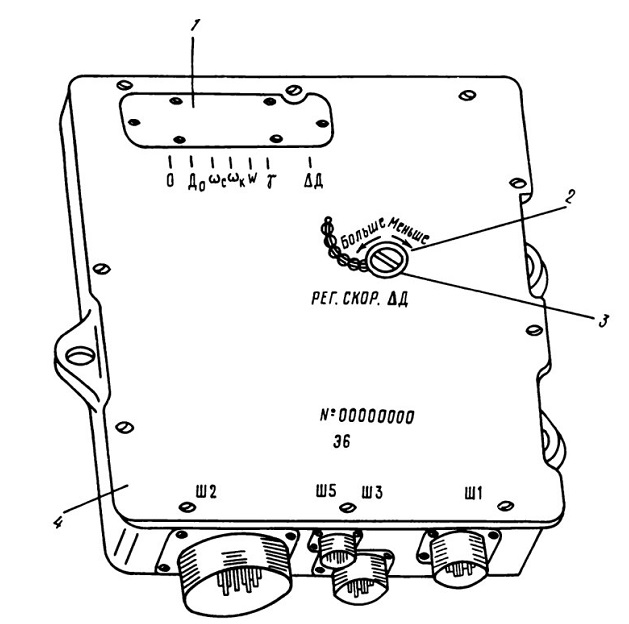

Рис. 27. Электроблок прицела-дальномера:
1 - крышка; 2 - винт юстировочного сопротивления для регулировки скорости механизма ДД; 3 - пробка; 4 - крышка

Если на цифроиндикаторе высветится показание, отличающееся от "-00,0", необходимо провести регулировку нуля, для чего снять крышку 1 электроблока и, вращая ось резистора О электроблока, добиться минимального показания цифроиндикатора 0,5 тд. того же знака, что при первоначальном нажатии кнопки измерения дальности. Вращая ось резистора О примерно на угол 20° в противоположную сторону и нажимая кнопку измерения дальности, добиться показаний цифроиндикатора 0,5 тд. с противоположным знаком, а затем установить ось резистора в среднее положение между зафиксированными положениями " + 00,5" и "-00,5". При нажатой кнопке измерения дальности вновь проверить показания цифроиндикатора.

При необходимости вновь произвести регулировку.

Проверить показания цифроиндикатора на всех баллистиках.

Установить переключатель пульта проверки 1800-2800 в положение "1800", а переключатель пульта проверки ВПРАВО - ВЛЕВО в положение "Вправо" - башня вращается вправо (необходимо помнить, что при работе

с пультом проверки категорически запрещается работать корпусом пульта управления прицела, отклоняя его от нейтрального положения).

Вращая ручки потенциометров пульта СКОР. ГРУБО и СКОР. ВПРАВО, придать башне установившуюся скорость вращения 0,3 °/с (скорость контролировать на угле не менее 6° с помощью азимутального указателя - при установившейся скорости 0,3 °/с большая стрелка азимутального указателя должна сделать полный оборот за (20±0,3) с, время прохождения башней контрольных участков фиксировать секундомером), нажать кнопку измерения дальности и снять показания цифроиндикатора блока индикации. Аналогичные измерения провести при положении переключателя пульта ВПРАВО - ВЛЕВО в положении "Влево" (башня вращается влево), регулировку скорости вращения башни проводить потенциометром пульта СКОР. ВЛЕВО.

Измерения выполнить три раза в обе стороны.

В случае несимметрии показаний, отличающихся более чем на 0,5 тд. и полученных при вращении башни вправо и влево, необходимо провести симметрирование с помощью резистора о)с в электроблоке. Вращая ось резистора в одну из сторон примерно на угол 20°, периодически проверять показания цифроиндикатора при вращении башни вправо и влево (проверку осуществлять после каждого изменения положения оси резистора).

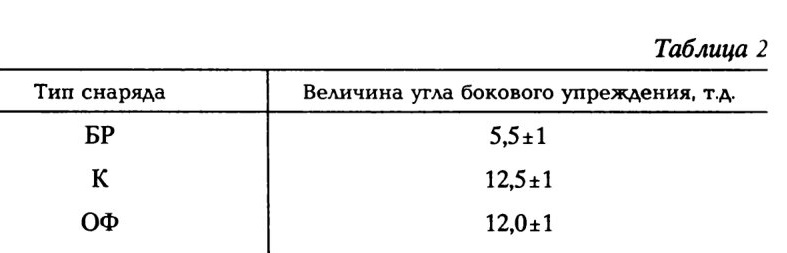

Измерить углы бокового упреждения при скорости вращения башни 0,3 °/с на соответствие данным табл. 2 для всех типов снарядов вправо и влево по три раза в каждую сторону.

В случае несоответствия, вращая ось резистора сок в электроблоке в одну из сторон примерно на угол 20° и фиксируя показания блока индикации после каждого изменения положения оси резистора, добиться соответствия показаний данным табл. 2.

Установить баллистику К.

Установить рукоятку потенциометра поправок в положение "-10", а затем в положение "+10" и проверить величину угла бокового упреждения описанным выше способом в каждом положении рукоятки потенциометра при вращении башни в одну из сторон.

Не менее чем в двух измерениях, выполненных при установке рукоятки потенциометра поправок в положение "-10", показания цифроиндикатора должны уменьшаться на (1,5±0,5) тд. по сравнению с показаниями, полученными при установке рукоятки потенциометра поправок в положение "0", а при установке в положение "+10" - увеличиваться на (2,0±0,5) тд. для баллистики К.

После проведения всех регулировок установить и закрепить крышку на электроблоке. Выключить стабилизатор и прицел-дальномер. Отключить кабель пульта проверки от электрических соединителей Ш5 электроблока и Ш24 ВИД, на разъемы надеть штатные заглушки.

Проверка и настройка УВБУ могут проводиться также при измерении дальности по щиту 2,5x5 м, установленному на расстоянии (1800±10) м (кабель пульта к электрическому соединителю Ш24 ВИД не подключается), при этом пульт может использоваться только для задания вращения башни с установившейся скоростью 0,3 °/с.

По окончании проверки переключатели на УВП установить в положения, соответствующие типам загруженных снарядов.

2.4.20. Проверка работоспособности устройства ввода поправок (УВП)

Последовательность проверки работоспособности УВП следующая: навести прицел-дальномер в небо или закрыть выходное окно темной тканью;

включить выключатель Д, при этом на цифроиндикаторе блока измерения дальности должно высветиться показание "0000" или "...0";

установить выключатель РУЧ. - АВТ. прицела-дальномера в положение "Авт.";

рукоятку потенциометра поправок на приборе управления установить в нулевое положение;

переключатели типов снарядов БР, К, ОФ на УВП установить в исходные положения;

установить переключатель типов снарядов на пульте управления АЗ в положение "О";

нажать кнопку измерения дальности прицела-дальномера, при этом на цифроиндикаторе блока измерения дальности должно высветиться показание "...0", а шкала дальности должна переместиться на отметку (800±80) м;

нажать кнопку обнуления шкалы дальности, шкала должна переместиться на отметку (0 + 40) м;

установить переключатель типов снарядов на пульте управления АЗ в положение "К";

нажать кнопку измерения дальности, при этом шкала должна переместиться на отметку (800±80) м;

нажать кнопку обнуления шкалы дальности; шкала должна переместиться на отметку (0+40) м;

установить переключатель типов снарядов на АЗ в положение "БР"; нажать кнопку измерения дальности и запомнить показание шкалы дальности после отработки на отметке (800±80) м;

нажать кнопку обнуления шкалы дальности, шкала должна переместиться на отметку (0±40) м;

установить переключатель БР на УВП в положение "БМ22"; нажать кнопку измерения дальности, при этом шкала дальности должна отработать на отметку, большую на (200±30) м, чем при проверке в положении "БМ9";

установить переключатель БР в положение "БМ26", "БМ29"; нажать кнопку измерения дальности, при этом шкала дальности должна отработать на отметку, большую на (340±30) м, чем при проверке в положении "БМ9".

Указанная проверка параметров УВП может проводиться при измерении дальности до реальных целей, при этом шкала дальности должна отработать на отметку, большую на (200±30) м при установке переключателя БР в положение "БМ22" и большую на (340±30) м при установке переключателя БР в положение "БМ26", "БМ29", чем при работе в положении "БМ9".

По окончании проверки поставить переключатели УВП в первоначальные положения, соответствующие типам загруженных снарядов.

2.4.21. Замена влагопоглотителей

Состояние силикагеля во влагопоглотителях определяется по его цвету через защитное стекло влагопоглотителя. Если кристаллы силикагеля имеют бледно-розовый цвет, необходимо заменить влагопоглотитель или прокалить силикагель до восстановления синего цвета у всех кристаллов силикагеля.

Для замены влагопоглотителей на корпусе прицела-дальномера

необходимо:

вывернуть насыщенный влагопоглотитель ключом из ЗИП прибора ТКН-3, при необходимости снять прибор наблюдения ТНП-165А;

взять запасный влагопоглотитель из ЗИП и отвернуть на нем предохранительный колпачок;

ввернуть запасный влагопоглотитель, следя за тем, чтобы резиновое кольцо на нем плотно прилегало к стенкам корпуса прицела-дальномера и фланца влагопоглотителя.

О состоянии силикагеля во влагопоглотителе полости защиты головки прицела-дальномера судить по состоянию защитного стекла головки, замена силикагеля в этом влагопоглотителе производится в случае запотевания защитного стекла.

Для замены влагопоглотителя в полости защиты головки прицела-дальномера необходимо:

снять накладку и броневую крышку с головки защиты ТПД; вынуть влагопоглотитель и заменить в нем силикагель на обезвоженный;

вложить в металлическую оправу влагопоглотитель с замененным силикагелем, следя за тем, чтобы фильтр вошел в соответствующее окно металлической оправы;

очистить посадочное место броневой крышки в защите и саму крышку от герметика и обезжирить уайт-спиритом;

на привалочную поверхность крышки нанести тонкий слой герметика УТ-32Ш, установить ее на место и закрепить болтами, установить накладку.

Насыщенный силикагель во влагоиоглотителях, снятых с прицела, необходимо восстановить, для чего:

отвернуть на отработанных влагопоглотителя оправу с защитным стеклом;

высыпать из корпуса влагопоглотителей силикагель в какую-либо металлическую чашку или на металлический лист;

прогреть силикагель при температуре примерно 120 °С до восстановления синего цвета у всех кристаллов силикагеля;

быстро высыпать восстановленный силикагель в корпус влагопоглотителя и навинтить на него оправу с защитным стеклом;

надеть на влагопоглотитель резиновое кольцо и навернуть предохранительный колпачок, туго затянув его по резьбе для обеспечения герметичности;

уложить восстановленные влагопоглотители в ЗИП.

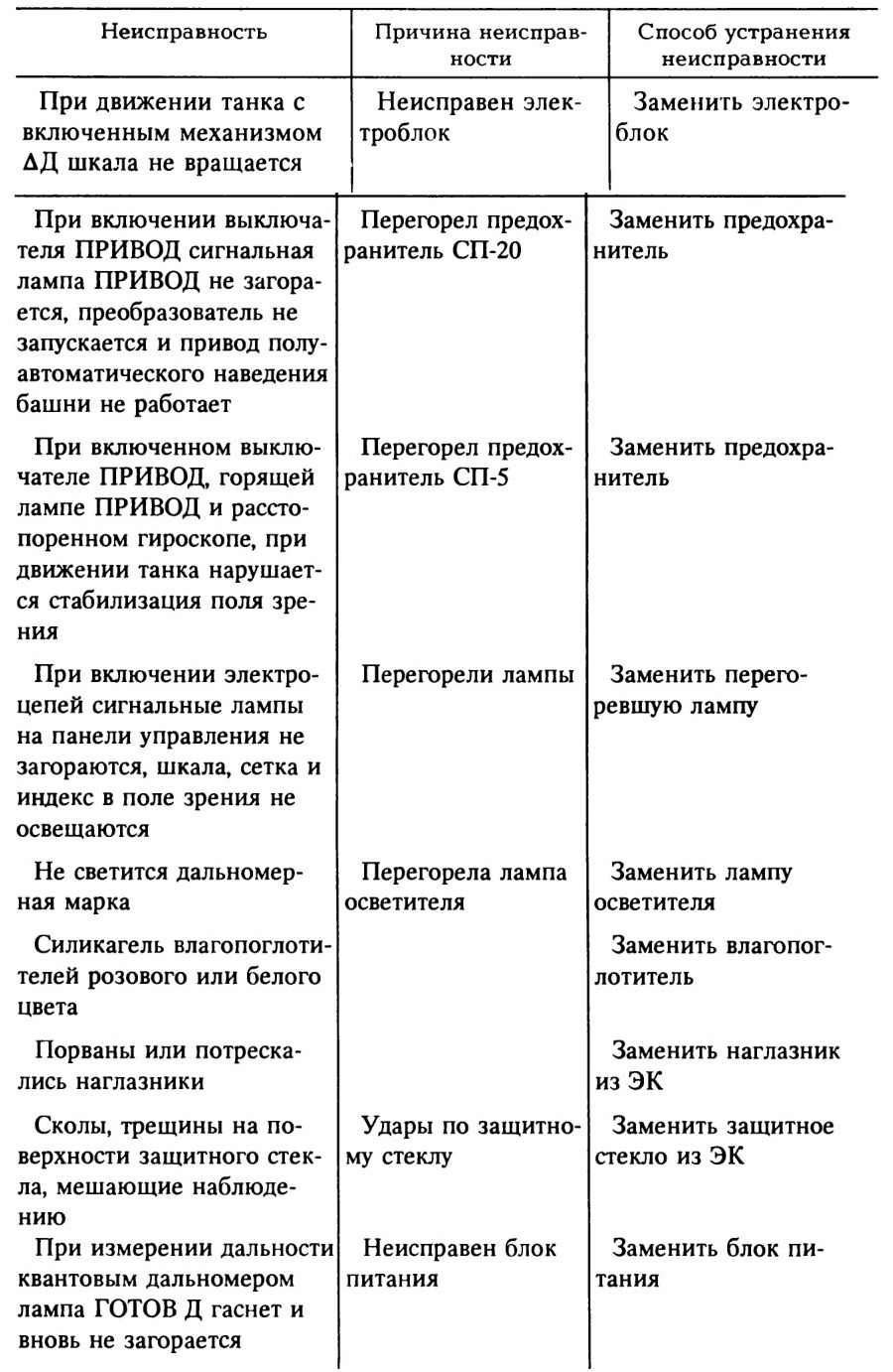

2.4.22. Возможные неисправности прицела-дальномера и способы их устранения

При движении танка с включенным механизмом ΔД шкала не вращается

При включении выключа-теля ПРИВОД сигнальная лампа ПРИВОД не загорается, преобразователь не запускается и привод полуавтоматического наведения башни не работает
При включенном выклю-чателе ПРИВОД, горящей лампе ПРИВОД и рассто-поренном гироскопе, при движении танка нарушается стабилизация поля зрения
При включении электро-цепей сигнальные лампы на панели управления не загораются, шкала, сетка и индекс в поле зрения не освещаются
Не светится дальномер-ная марка
Силикагель влагопоглоти-телей розового или белого цвета
Порваны или потреска-лись наглазники
Сколы, трещины на по-верхности защитного стекла, мешающие наблюдению
При измерении дальности квантовым дальномером лампа ГОТОВ Д гаснет и вновь не загорается

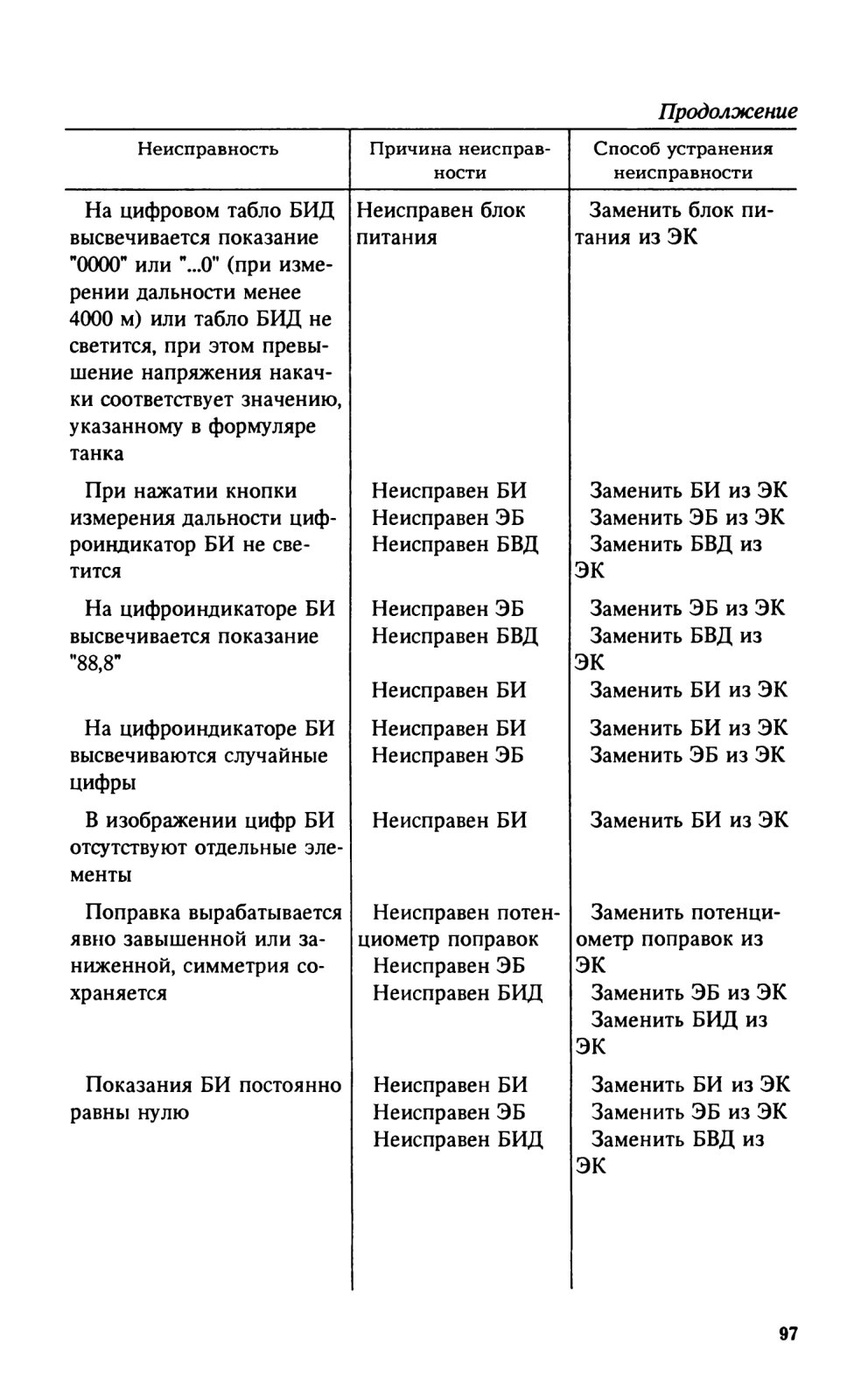

На цифровом табло БИД высвечивается показание "0000" или "...0” (при измерении дальности менее 4000 м) или табло БИД не светится, при этом превышение напряжения накачки соответствует значению, указанному в формуляре танка

При нажатии кнопки измерения дальности циф-роиндикатор БИ не светится

На цифроиндикаторе БИ высвечивается показание "88,8"

На цифроиндикаторе БИ высвечиваются случайные цифры

В изображении цифр БИ отсутствуют отдельные элементы

Поправка вырабатывается явно завышенной или заниженной, симметрия сохраняется
Показания БИ постоянно равны нулю

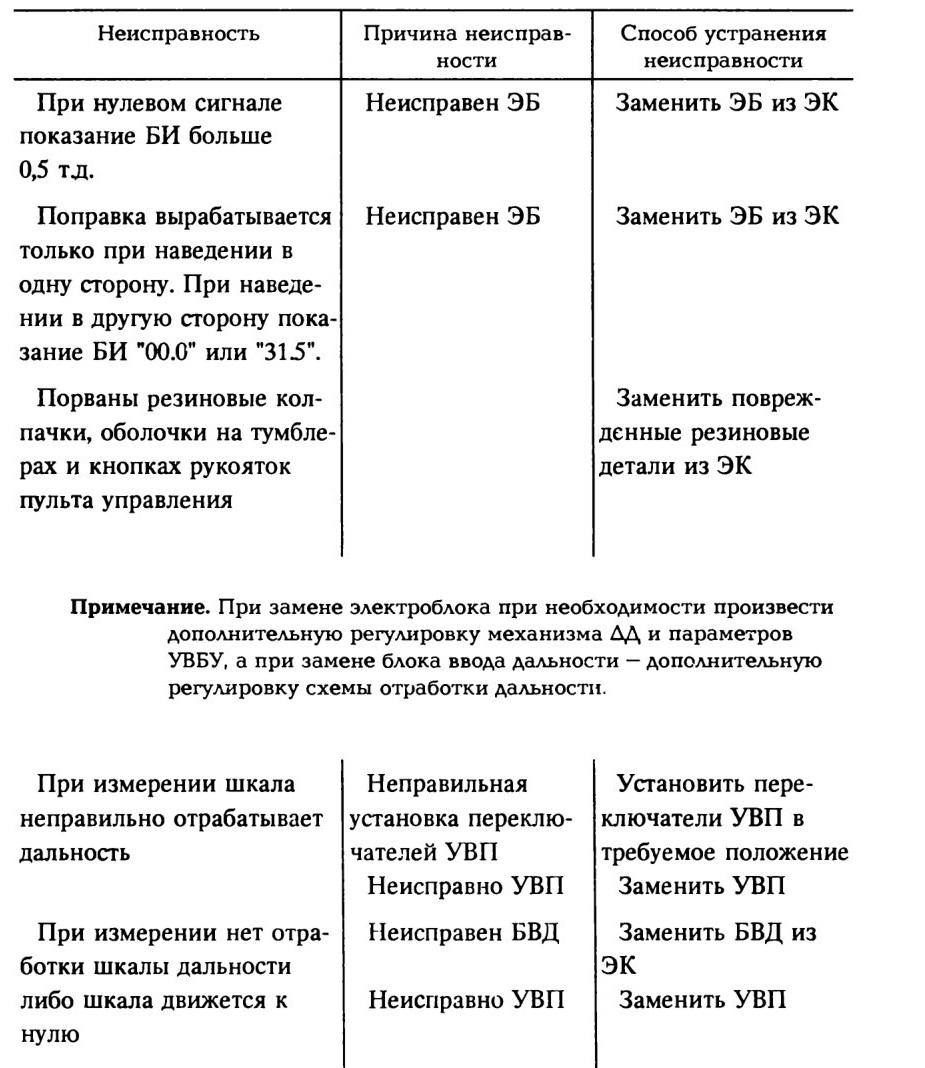

При нулевом сигнале показание БИ больше 0,5 тд.
Поправка вырабатывается только при наведении в одну сторону. При наведении в другую сторону показание БИ "00.0" или "31.5".
Порваны резиновые колпачки, оболочки на тумблерах и кнопках рукояток пульта управления

При измерении шкала неправильно отрабатывает дальность

При измерении нет отработки шкалы дальности либо шкала движется к нулю

содержание .. 5 6 7 8 ..
